IPCB78520 - Sicherheitskamera ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Überwachungskamera (Innen-/Außenbereich)
Marke	ABUS
Modell	IPCB78520
Stromversorgung	12V DC oder PoE (802.3af)
Netzwerkanschluss	RJ45 Ethernet
Analoger Videoausgang	BNC-Anschluss für Servicezwecke
Audioeingang	MIC/LINE-Schnittstelle
Audioausgang	Leitungsausgang, Impedanz 600 Ω
Alarmeingang	Schalteingang (IN auf GND)
Alarmausgang	12V DC, max. 30 mA
SD-Kartenslot	microSD (vor Gebrauch formatieren)
Fernzoom	Ja, über die Weboberfläche
Fernfokus	Ja, über die Weboberfläche
IR-LEDs	Intern, für Nachtsicht
Reset-Taste	Ja, für Werkseinstellungen
Konformität	EMV-Richtlinie 2014/30/EU, RoHS 2011/65/EU
Wartung	Mit trockenem Tuch reinigen; keine Wartung durch den Benutzer im Inneren
Sicherheit	Nicht öffnen; Spannungsgrenzen beachten; vor Installation vom Netz trennen
Entsorgung	Nicht im Hausmüll entsorgen; als Elektroschrott recyceln
Bestimmungsgemäße Verwendung	Videoüberwachung in Innen- und Außenbereichen mit Aufnahmegerät oder Bildschirm

Häufig gestellte Fragen - IPCB78520 ABUS

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Trennen Sie die Kamera vom Strom. Drücken und halten Sie die Reset-Taste, während Sie die Stromversorgung wiederherstellen. Halten Sie sie 30 Sekunden lang gedrückt. Die Kamera wird auf die Werkseinstellungen zurückgesetzt.

Welche Stromversorgungsoptionen sind für die IPCB78520 verfügbar?

Die Kamera unterstützt 12V DC (mit korrekter Polarität) und Power over Ethernet (PoE 802.3af).

Kann ich PoE zur Stromversorgung der Kamera verwenden?

Ja, die Kamera unterstützt PoE 802.3af über den RJ45-Netzwerkanschluss.

Wie lege ich eine SD-Karte ein?

Die Kamera verfügt über einen microSD-Kartenslot. Stellen Sie sicher, dass die Karte vor dem ersten Gebrauch formatiert ist. Führen Sie die Karte vorsichtig in den Slot ein.

Wie stelle ich Zoom und Fokus ein?

Zoom und Fokus werden fern über die Weboberfläche der Kamera eingestellt. Es ist keine manuelle Einstellung an der Kamera erforderlich.

Wofür ist der analoge Videoausgang?

Der analoge Videoausgang (BNC-Anschluss) ist für Servicezwecke gedacht, wie z. B. Linsenanpassung während der Installation.

Wie sollte ich die Kamera reinigen?

Verwenden Sie ein sauberes, trockenes Tuch. Bei hartnäckigem Schmutz befeuchten Sie das Tuch mit lauwarmem Wasser. Vermeiden Sie das Eindringen von Flüssigkeiten in das Gerät und verwenden Sie keine chemischen Reinigungsmittel.

Ist die IPCB78520 für den Außeneinsatz geeignet?

Die Kamera ist für die Innen- und Außen-Videoüberwachung ausgelegt, je nach Modell. Überprüfen Sie die Spezifikationen Ihres spezifischen Modells auf die Eignung für den Außenbereich.

Wie groß ist die IR-Reichweite der Kamera?

Die IR-Reichweite ist abhängig von den Umgebungsbedingungen. Faktoren wie Reflexionsvermögen und Objekte im Sichtfeld können die Reichweite beeinflussen. Interne IR-LEDs sorgen für Nachtsicht.

Wie stelle ich eine sichere Installation sicher?

Trennen Sie alle Geräte vor der Installation vom Strom. Stellen Sie sicher, dass die Spannung den Angaben der Kamera entspricht. Ziehen Sie bei Unsicherheit einen Fachtechniker hinzu. Halten Sie Netz- und Niederspannungskreise getrennt.

BEDIENUNGSANLEITUNG IPCB78520 ABUS

Installationsanleitung

Version 12/2018

CE

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

IPCB72520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

IPCB74520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

IPCB78520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an Ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Wichtige Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde,

die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine für Sie zu wartenden Teile im Inneren des Produkts. Außerdem erlischt durch das Öffnen/Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
  • starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw. könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur eine Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Inhaltsverzeichnis

1. BESTIMMUNGSGEMÄße VERWENDUNG 5
2. SYMBOLERKLÄRUNG 5
3. ANSCHLÜSSE UND FUNKTIONEN....6

3.1 ANSCHLÜSSE....6

3.2 WIEDERHERSTELLEN DER EINSTELLUNGEN (RESET) 6

3.3 SD-KARTEN EINSCHUB 6

3.4 ANALOGER VIDEOAUSGANG 7

3.5 ZOOM- UND FOKUSEINSTELLUNG....7

3.6 SCHALTEINGANG / SCHALTAUSGANG 7

3.7 AUDIOEINGANG / AUDIOAUSGANG 8

3.8 HINWEIS ZUR VERWENDUNG DER INTEGRIERTEN IR-LEDs 8

1. WARTUNG UND REINIGUNG 9

4.1 FUNKTIONSTEST 9
4.2 REINIGUNG....9

1. ENTSORGUNG 9

1. Bestimmungsgemäße Verwendung

Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC).

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw.

Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenommen wurden.

Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.

2. Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z. B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Diese Bedienungsanleitung beschreibt die Hardware-Funktionen der Kamera. Für Informationen zur Software-Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes.

Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.

3. Anschlüsse und Funktionen

3.1 Anschlüsse

	ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.

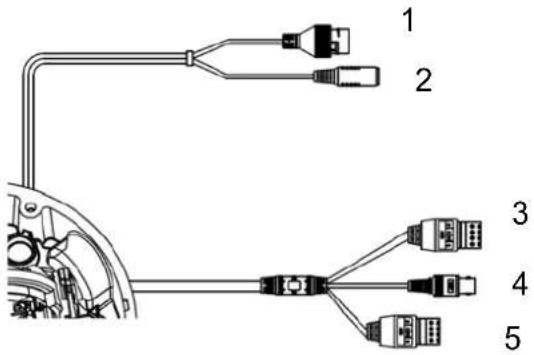

		1: Netzwerkanschluss (RJ45, PoE 802.3af)2: Spannungsanschluss, 12 VDC, Polarität ist zu beachten3: „AUDIO“ (Audioeingang, Audioausgang)4: Analoger Videoausgang für Servicezwecke5: „ALARM“ (Schalteingang, Schaltausgang)

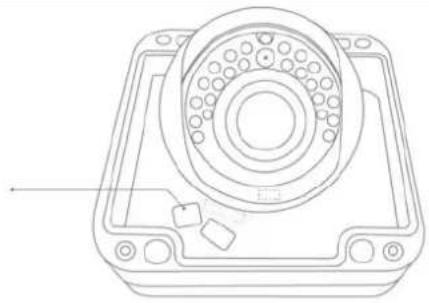

3.2 Wiederherstellen der Einstellungen (Reset)

1. Machen Sie die Kamera spannungslos.
2. Drücken Sie die Taste „Reset“ an der Kamera und halten Sie diese gedrückt.
3. Verbinden Sie nun die Spannungsversorgung mit der Kamera (über Spannungsversorgung oder Power-over-Ethernet), und halten Sie die Taste „Reset“ für weitere 30 Sekunden gedrückt.

3.3 SD-Karten Einschub

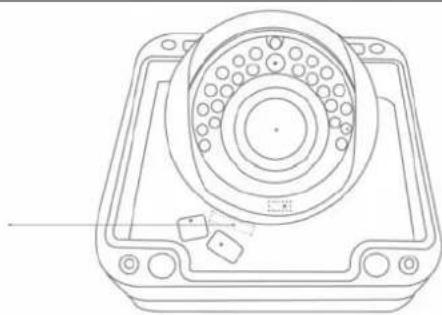

Zum Installieren der Micro-SD Karte ist zuvor die Kuppel der Kamera zu entfernen. Der Micro-SD Karteneinschub befindet sich unter dem Kamerasmodul.

Max. SD Kartengröße: 256 GByte

Nach Installation der Micro-SD Karte ist die Formatierung der Karte durchzuführen, bevor diese verwendet werden kann.

3.4 Analoger Videoausgang

Der analoge Videoausgang befindet sich am Anschlusskabel der Kamera (BNC Anschluss).Der analoge Videoausgang ist für Servicezwecke wie z.B. Ausrichten des Objektivs konzipiert.

3.5 Zoom- und Fokuseinstellung

Zoom und Fokus werden über die Weboberfläche der Kamera eingestellt. Während der Installation ist nur die Ausrichtung der Kamera vorzunehmen.

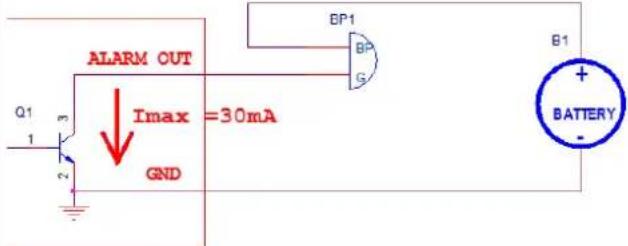

3.6 Schalteingang / Schaltausgang

Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden.

Bezeichnung Anschlusshinweise
Schalteingang „IN“ Brücke zwischen „IN“ und „G“
„G“ (GND)
Schaltausgang „OUT“ 12 V DC, max. 30 mA, Anschlusspolarität der externen Schaltung ist zu beachten
„G“ (GND)

3.7 Audioeingang / Audioausgang

Bezeichnung Anschlusshinweise
Audioeingang „IN“ MIC / LINE Inter	face
„G“ (GND)		LINE: 2-2.4Vss, 1KΩ
Audioausgang „OUT“ Impedanz: 600 Ω
„G“ (GND)		Frequenzgang: 20 Hz – 20 kHzAusgangsleitung: 20 mW @ 16Ω

3.8 Hinweis zur Verwendung der integrierten IR-LEDs

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.Die IR Reichweite kann durch stark absorbierende Oberflächen reduziert sein (z.B. Asphalt).

4. Wartung und Reinigung

4.1 Funktionstest

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist
• das Gerät nicht mehr funktioniert
• eine längere Lagerung unter ungünstigsten Verhältnissen zurückliegt
- das Gerät beim Transport Beanspruchungen ausgesetzt war

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie zu überprüfende oder zu wartende Bestandteile im Inneren des Produkts – öffnen Sie es niemals.

4.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere kommen, dadurch wird das Gerät zerstört. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses angegriffen werden.

5. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

IPCB72520 / IPCB74520 / IPCB78520

To install the Micro SD card the cover and the dome bubble need to be removed first. Der Micro-SD Karteneinschub befindet sich unter dem Kamerasmodul

Max. SD card size: 256 GByte
