IAN 311657 - Sonnenschirm FLORABEST - Kostenlose Bedienungsanleitung

Produkttyp	Exzenter-Sonnenschirm (versetzt)
Marke	Florabest
Modell	IAN 311657
Schirmdurchmesser	ca. 300 cm
Gesamthöhe	ca. 258 cm
Abmessungen des Kreuzfußes	ca. 100 x 100 cm (L x B)
Erforderliches Mindestballastgewicht gesamt	90 kg (4 Pflastersteine 50x50x5 cm nicht im Lieferumfang enthalten)
Material des Mastes	Aluminium/Stahl (vom Hersteller nicht spezifiziert)
Material des Schirmstoffs	Polyester (vom Hersteller nicht spezifiziert)
Öffnungssystem	Kurbel
Neigungssystem	Manuelle Neigung über Griff und Feststellschraube
Drehung des Schirmstoffs	Horizontale Drehung möglich (360°)
Sicherheitsfunktionen	Stabilität durch Ballast, Grifffeststellung, Konsolenstopper
Pflege und Reinigung	Mit einem leicht feuchten, fusselfreien Tuch reinigen
Garantie	3 Jahre ab Kaufdatum (Verschleißteile ausgeschlossen)
Lieferumfang	Distanzstücke des Kreuzfußes, unterer und oberer Mast, Schrauben und Unterlegscheiben, Maulschlüssel, Bedienungsanleitung
Verwendungszweck	Sonnenschutz im privaten Außenbereich (nicht gewerblich)

Häufig gestellte Fragen - IAN 311657 FLORABEST

Wie montiere ich den Kreuzfuß des Sonnenschirms?

Setzen Sie das Distanzstück 2 des Kreuzfußes in Distanzstück 1 ein. Schrauben Sie dann den unteren Mast mit den beiliegenden M8x20 mm Schrauben und Unterlegscheiben in den montierten Kreuzfuß. Stecken Sie abschließend den oberen Mast in den unteren Mast und ziehen Sie die Überwurfmutter fest.

Welche Art von Ballast wird für den Sonnenschirm benötigt?

Der Sonnenschirm muss mit 4 Pflastersteinen von etwa 50x50x5 cm verwendet werden, mit einem Gesamtgewicht von mindestens 90 kg. Diese Steine sind nicht im Lieferumfang enthalten und müssen auf den Distanzstücken des Kreuzfußes platziert werden.

Wie öffne ich den Schirmstoff des Sonnenschirms?

Ziehen Sie die Konsole bis zum Anschlag heraus und blockieren Sie die Führungsschiene, indem Sie den Kunststoffstift herunterdrücken. Ziehen Sie den Griff bis zum Anschlag nach oben und fixieren Sie ihn mit der Feststellschraube. Drehen Sie dann die Kurbel im Uhrzeigersinn, bis der Schirmstoff vollständig ausgefahren ist.

Wie neige ich den Schirmstoff?

Lösen Sie die Feststellschraube, um den Griff freizugeben. Senken Sie den Griff auf den gewünschten Neigungswinkel ab und ziehen Sie die Feststellschraube wieder an, um die Position zu arretieren. Der Schirmstoff neigt sich dann automatisch.

Wie richte ich den Schirmstoff aus?

Lösen Sie die Feststellschraube, um den Griff freizugeben. Richten Sie den Schirmstoff in die gewünschte Position (horizontale Drehung) aus und ziehen Sie die Feststellschraube wieder an. Der Schirmstoff kann um 360° gedreht werden.

Was tun bei starkem Wind oder Gewitter?

Schließen Sie den Sonnenschirm, wenn der Wind stärker wird oder ein Sturm naht. Verwenden Sie den Sonnenschirm niemals als Schutz bei Gewitter. Schließen Sie den Sonnenschirm bei starkem Wind, Regen oder Schneefall immer und lassen Sie ihn niemals unbeaufsichtigt geöffnet.

Wie reinige und pflege ich den Sonnenschirm?

Reinigen Sie den Sonnenschirm mit einem leicht angefeuchteten, fusselfreien Tuch. Lagern Sie ihn im Winter an einem kühlen, trockenen Ort, vorzugsweise unbeheizt.

Wo den Sonnenschirm im Winter lagern?

Lagern Sie den Sonnenschirm an einem kühlen, trockenen Ort, z. B. in einem Gartenschuppen oder Keller. Vermeiden Sie beheizte Räume, um die Materialien zu schonen.

Wie lautet die Garantie des Florabest Sonnenschirms?

Der Sonnenschirm hat eine Garantie von 3 Jahren ab Kaufdatum. Die Garantie deckt Material- und Herstellungsfehler ab, jedoch keine Verschleißteile oder Schäden durch unsachgemäße Verwendung. Bewahren Sie den Kassenbon auf.

Ist der Sonnenschirm regenbeständig?

Der Sonnenschirm ist für den Außeneinsatz als Sonnenschutz konzipiert, aber nicht dafür ausgelegt, Regen oder Schnee standzuhalten. Es wird empfohlen, ihn bei Niederschlag zu schließen, um Wasser- oder Schneeansammlungen zu vermeiden.

BEDIENUNGSANLEITUNG IAN 311657 FLORABEST

Montage- und Sicherheitshinweise

GB IE

CANTILEVER PARASOL

DE/AT/CH Montage- und Sicherheitshinweise Seite 5

GB/IE Assembly and safety advice Page 9
FR/BE Instructions de montage et consignes de sécurité Page 13
NL/BE Montage- en veiligheidsinstructies Pagina 17
PL Wskazówki dotyczące montażu oraz bezpieczeństwa Strana	21
CZ Pokyny k montáži a bezpečnostní pokyny		Página	25
SK Pokyny pre montáž a bezpečnosť		Página 29

Sie benötigen · You need · Vous avez besoin de · U hebt nodig · Potrzebujesz · Potřebujete · Potrebujete:

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

• Bestimmungsgemäßer Gebrauch

Dieser Artikel ist für die Verwendung als Sonnenschutz im privaten Außenbereich vorgesehen. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

1 Querstrebe für Plattenständer 1
2 Querstrebe für Plattenständer 2
3 unterer Holm
4 Schraube (ca. M8 x 20 mm)
5 Unterlegscheibe (ca. ∅ 8 mm)
6 oberer Holm mit Anbauteilen
7 Ausleger
8 Schirmdach
9 oberer Holm

10 Stopper (oberer Holm)
11 Schraubsicherung
12 Griffstück
13 Überwurfmutter
14 Kurbel
15 Kurbelgehäuse
16 Stützschiene
17 Kunststoffhülse
18 Stopper (Ausleger)

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile.

Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

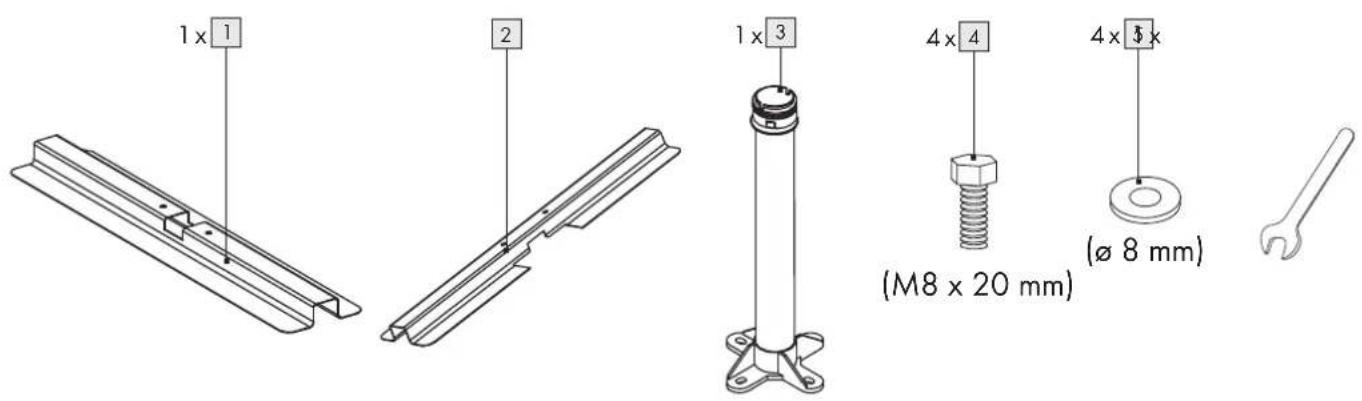

1 x Querstrebe für Plattenständer 1
1 x Querstrebe für Plattenständer 2
1 x unterer Holm
4 x Schraube (ca. M8 x 20 mm)
4 x Unterlegscheibe (ca. ø 8 mm)

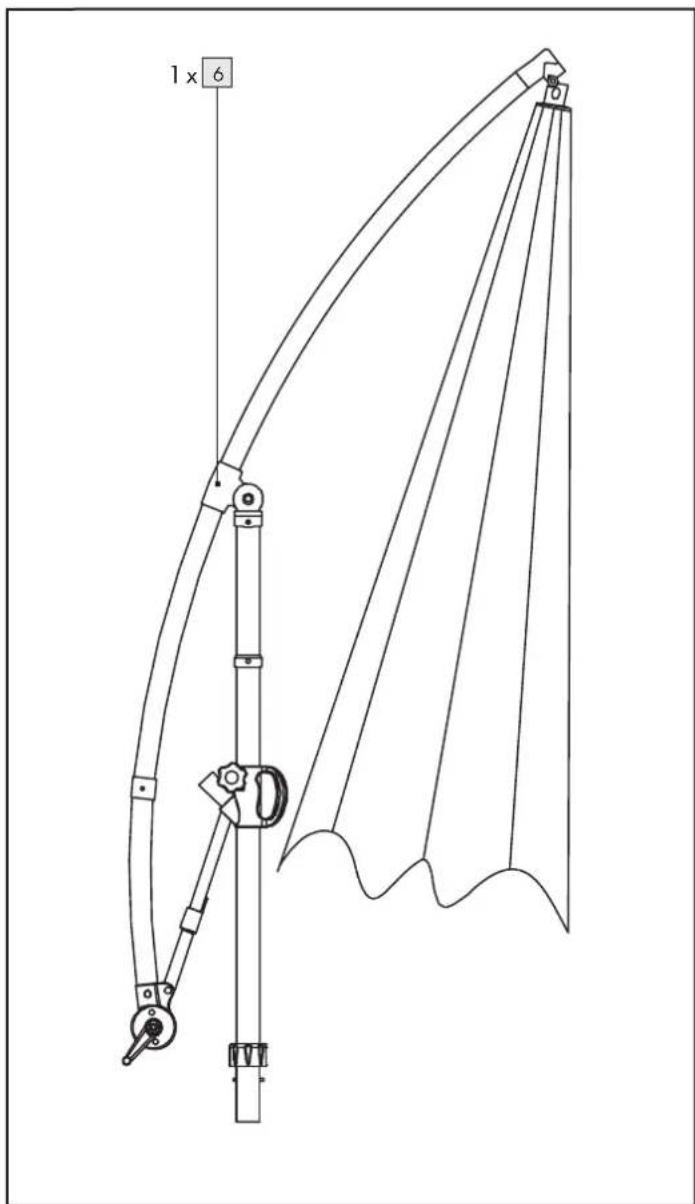

1 x oberer Holm mit Anbauteilen
1 x Bedienungsanleitung
1 x Gabelschlüssel

- Technische Daten

Maße

Ampelschirm: ca. 300 x 258 cm (ø x H)

Plattenständer: ca. 100 x 100 cm (L x B)

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE MONTAGEANLEITUNG LESEN! MONTAGEANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN!

WARNING! LEBENS - UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

⚠ VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Kletter- oder Spielgerät! Stellen Sie sicher, dass Personen, insbesondere Kinder nicht auf das Produkt klettern bzw. sich nicht am Produkt anlehnen. Das Produkt könnte aus dem Gleichgewicht kommen und umkippen. Verletzungen und / oder Beschädigungen können die Folgen sein.

⚠ VORSICHT! KIPPGEFAHR! Sorgen Sie immer für einen festen Stand des Produkts. Verwenden Sie den Ampelschirm ausschließlich mit 4 Wegeplatten à ca. 50 x 50 x 5 cm mit einem Gesamtgewicht von mindestens 90 kg (nicht im Lieferumfang enthalten). Andernfalls kann der Ampelschirm umkippen und Verletzungen sowie Sachschäden können die Folgen sein.

■ Bewegen Sie den Ampelschirm niemals im geöffneten Zustand. Schließen Sie stets vorher das Schirmdach 8 vollständig und ziehen Sie den Ausleger 7 komplett ein. Das Produkt könnte aus dem

Gleichgewicht kommen und umkippen. Verletzungen und / oder Beschädigungen können die Folgen sein.

⚠ VORSICHT! BRANDGEFAHR! Stellen Sie das Produkt nicht in der Nähe von offenem Feuer und/oder Heizstrahlern auf.

■ Stellen Sie sicher, dass das Produkt auf einem festen, ebenerdigen Untergrund steht.
- Überprüfen Sie vor der Benutzung die Stabilität des Produkts.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Vergewissern Sie sich vor dem Öffnen und Schließen des Produkts, dass sich keine Personen im Öffnungs- bzw. Schließbereich aufhalten.

⚠ VORSICHT! QUETSCHGEFAHR! Achten Sie beim Öffnen und Schließen auf Ihre Finger. Bei Unachtsamkeit besteht Verletzungsgefahr durch Quetschungen.

Achten Sie darauf, dass der obere Holm mit Anbauteilen 6 fest mit dem unteren Holm 3 auf dem Plattenständer verschraubt ist. Nur so kann eine sichere Benutzung gewährleistet werden.

Schließen Sie den Ampelschirm bei auffrischendem Wind oder nahenden Sturmböen.

■ Verwenden Sie das Produkt keinesfalls als Schutz bei Unwettern.
- Lassen Sie den geöffneten Ampelschirm nicht unbeaufsichtigt. Überraschend auftretender Starkwind könnte Schäden verursachen.
■ Schließen Sie den Ampelschirm bei Wind, Schnee- oder Regenfällen.
Hängen Sie keine Gegenstände (z.B. Kleidung) an das Produkt.

Hinweis: Sie benötigen für die Montage eine Arbeitsfläche von mindestens 16 m² Größe und 4 m Durchmesser.

Hinweis: Ziehen Sie für den Aufbau ggf. eine zweite Person hinzu.

Hinweis: Halten Sie für den Plattenständer 4 Wegeplatten à ca. 50 x 50 x 5 cm mit einem Gesamtgewicht von mindestens 90 kg bereit.. Platzieren Sie die Wegeplatten ordnungsgemäß auf den Querstreben des Plattenständers.

- Plattenständer montieren

□ Stecken Sie die Querstrebe für Plattenständer 2 2 auf die Querstrebe für Plattenständer 1 1 (siehe Abbildung B).
□ Verschrauben Sie den unteren Holm 3 mit den zusammengesteckten Querstreben. Verwenden Sie dazu die Schrauben (ca. M8 x 20 mm) 4 mit den Unterlegscheiben (ca. ø 8 mm) 5 (siehe Abbildung C).
□ Setzen Sie den oberen Holm mit Anbauteilen 6 in den unteren Holm des Plattenständers 3 ein und verschrauben Sie die beiden Holme mit der Überwurfmutter 13 (siehe Abbildung D, Schritt ①).

• Schirmdach öffnen

□ Schieben Sie den Ausleger 7 nach oben bis zum Stopper 18 (siehe Abbildung E, Schritt ①). Arretieren Sie die Stützschiene 16 indem Sie die Kunststoffhülse 17 nach unten schieben (siehe Abbildung E, Schritt ②).
□ Schieben Sie das Griffstück 12 nach oben bis zum Stopper 10 (siehe Abbildung F, Schritt ①). Arretie-

ren Sie das Griffstück 12 mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung F, Schritt ②).
□ Drehen Sie die Kurbel 14 im Uhrzeigersinn bis das Schirmdach 8 vollständig geöffnet ist (siehe Abbildung G, Schritt ①).

• Schirmdach drehen

☐ Lösen Sie die Arretierung am Griffstück 12. Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung G, Schritt ②).
□ Schwenken Sie das Schirmdach 8 in die gewünschte Position (siehe Abbildung G, Schritt ③).
□ Arretieren Sie das Griffstück 12 mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung G, Schritt 4).

- Schirmdach neigen

☐ Lösen Sie die Arretierung am Griffstück 12. Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung H, Schritt ①).
□ Schieben Sie das Griffstück 12 nach unten, bis der gewünschte Neigungswinkel erreicht ist (siehe Abbildung H, Schritt ②).
□ Arretieren Sie das Griffstück 12 mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung H, Schritt 3).

- Schirmdach schließen, Ampel- schirm bewegen

□ Drehen Sie die Kurbel 14 gegen den Uhrzeigersinn, bis das Schirmdach 8 vollständig geschlossen ist (siehe Abbildung I, Schritt ①).
□ Schieben Sie die Kunststoffhülse 17 an der Stütz-schiene 16 nach oben (siehe Abbildung J, Schritt ①).
□ Ziehen Sie den Ausleger 7 am Kurbelgehäuse 15 nach unten (siehe Abbildung J, Schritt ②).
☐ Lösen Sie die Arretierung am Griffstück 12. Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung K, Schritt ①).
□ Schieben Sie das Griffstück 12 nach unten, bis es auf der Überwurfmutter 13 aufliegt (siehe Abbildung K, Schritt ②).

- Reinigung und Pflege

□ Reinigen Sie das Produkt mit einem leicht angefeuchteten, fusselfreien Tuch.
□ Lagern Sie das Produkt im Winter an einem kühlen und trockenen Ort – Vermeiden Sie die Lagerung in geheizten Räumen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CANTILEVER PARASOL

- Introduction

- Technische gegevens

Maten

Zweefparasol: ca. 300 x 258 cm (ø x H)
