BEDIENUNGSANLEITUNG AP8653 APC

Switched Rack Verteilerleiste (PDU) (AP8653)

Übersicht

Die Switched Rack Verteilerleiste (PDU) von APC verteilt Strom an die in einem Rack untergebrachten Geräte. Die PDU misst die Gesamtlast sowie die Phasen-, Bank- und Ausgangsanschlussleistung. Darüber hinaus können entsprechend konfigurierte Benutzer den Zustand der Ausgangsanschlüsse kontrollieren. Über eine Web-, Telnet-, SNMP-, SSH- oder EcoStruxure™ IT Expert-Schnittstelle kann auf die PDU zugegriffen und diese umfassend kontrolliert und überwacht werden.

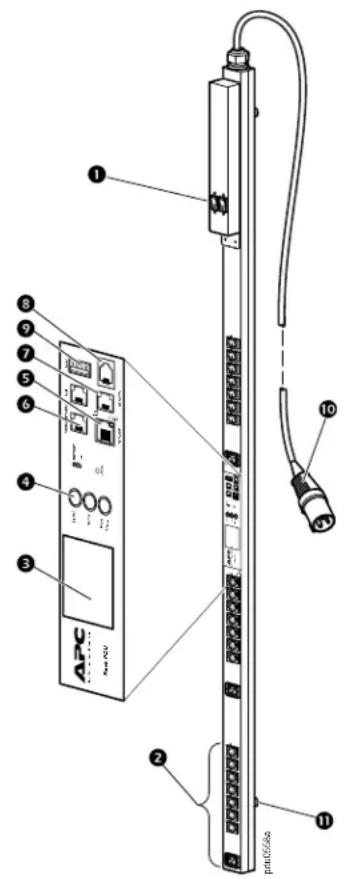

Ausgangsanschlüsse. Die Rack PDU verfügt über 24 verriegelbare Ausgangsanschlüsse, 21 vom Typ IEC-320-C13 und 3 vom Typ IEC-320-C19 ^② . (Die Verriegelung passt mechanisch zu verriegelbaren Eingangsstromkabeln und Überbrückungskabeln von APC.)

Überstromschutz. Die Rack PDU verfügt über zwei hydraulisch-magnetische Überlastschalter (16 A, 1-polig) ①.

Display. Mithilfe des LCD-Displays ③ und der dazugehörigen Eingabetasten ④ können Stromaufnahme, Leistung und Spannung der Rack PDU überwacht werden. Der Datenaustausch mit lokalen Systemen ist über den seriellen Anschluss ⑧ möglich, für den Datenaustausch mit externen Systemen steht ein Netzwerkanschluss ⑤ zur Verfügung. Über den USB-Anschluss ⑨ können Firmware-Upgrades eingespielt werden, und die CAN-Anschlüsse ⑦ ermöglichen den Datenaustausch in Verbindung mit zukünftigen Erweiterungsoptionen. Über den Umgebungssensoranschluss ⑥ können die Temperatur und Feuchtigkeit im Aufstellraum oder Systemschrank überwacht werden.

Netzkabel. Das 3,0 m lange Netzkabel ist mit einem Stecker vom Typ IEC-309 (32 A, 3-polig) bestückt 10.

Montage ohne Werkzeug. Die Rack PDU verfügt über zwei Montagestifte für den werkzeuglosen Einbau ⑪ in ein Rack oder einen Systemschrank mit 0 HE.

APC

70 Mechanic Street 02035 Foxboro, MA USA

www.apc.com

Da Normen, Spezifikationen und Bauweisen sich von Zeit zu Zeit ändern, sollten Sie um Bestätigung der in dieser Veröffentlichung gegebenen Informationen nachsuchen.

© 2021 Schneider Electric. APC, das APC-Logo, und EcoStruxure sind Marken von Schneider Electric SE oder seiner Tochtergesellschaften. Alle anderen Marken können Eigentum ihrer jeweiligen Inhaber sein.

Schneider

Electric™

Technische Daten
Elektrisch

Zulässige Eingangsspannung 220 – 240 V~ +6%, -10%
Maximaler Eingangsstrom (Phase) 32 A
Eingangsfrequenz 50/60 Hz
Eingangsanschluss IEC 309-32A 3-polig
Eingangsstrom 7,4 kVA
Ausgangsspannung 220–240 V~
Maximaler Ausgangsstrom(Ausgangsanschlüsse)	IEC-320-C13: 10 A; IEC-320-C19: 16 A
Maximaler Ausgangsstrom (Phase) 32 A
Ausgangsanschlüsse 21 vom Typ IEC-320-C13; 3 vom Typ IEC-320-C19
Abmessungen und Gewichte
Abmessungen (H x B x T)(Tiefe ohne Montagestifte für werkzeuglosen Einbau)	182,9 x 5,6 x 5,1 cm (72,0 x 2,2 x 2,0 Zoll)
Länge des Netzkabels 3,0 m (10 ft)
Versandgröße(H x B x T)	203,8 x 16,2 x 11,8 cm (80,25 x 6,38 x 4,63 Zoll)
Gewicht/Versandgewicht 8,2 kg (18,1 lb) / 10,5 kg (23,1 lb)
Umgebungsbedingungen
Maximale Höhe (über dem Meeresspiegel)Betrieb/ Lagerung	0 – 3 000 m (0 – 10.000 ft) / 0–15 000 m (0 – 50.000 ft)
TemperaturBetrieb/ Lagerung	-5 bis 45 °C (23 bis 115 °F) / -25 bis 65 °C (-13 bis 149 °F)
LuftfeuchtigkeitBetrieb/ Lagerung	5 – 95% RH, keine Kondensation
Konformität
EMC	EN55032, EN55035, EN 61000-3-2, EN61000-3-3, KN 32, KN35
Sicherheitsprüfung	UL-EU, CE, EAC, RCM, CMIM, UKCA

APC ^TM
