NBES0307 - Server APC - Kostenlose Bedienungsanleitung

Produkttyp	Rauchmelder (Smoke Sensor)
Modell	NBES0307
Marke	APC (Schneider Electric)
Kompatible Produkte	NetBotz Geräte mit Sensoranschluss
Erkennungsmethode	Fotoelektrisch (Horing LIH AH-0621-4)
Kabellänge	3,05 m (10 ft)
Maximale Kabelverlängerung	30,5 m (100 ft) mit RJ-45 Kupplung und CAT-5 Kabel
Anzeige	2 LEDs – blinken gleichzeitig alle 3 Sekunden beim Hochfahren, leuchten rot bei Alarm
Lieferumfang	Rauchmelder mit Kabel, Halterung, M4 x 8 Schrauben (2), M6 x 16 Schrauben (2), M3 x 12 Gewindebolzen (2), M3 Rändelmutter (2), M6 schwarze Kunststoff-Unterlegscheiben (2), Kabelbinder (10), Klebe-Kabelhalter (5), RJ-45 Kupplung (1), Bedienungsanleitung
Sicherheitshinweise	Nur als zusätzlicher Schutz für Geräte in Rechenzentren; nicht für Personen- oder Gebäudeschutz geeignet.
Installationsort	Oberer Bereich des Racks, belegt 1 HE (U-Space)
Stromversorgung	Über den Sensoranschluss des NetBotz-Hostgeräts
Hersteller	Schneider Electric / APC, 70 Mechanic Street, Foxboro, MA 02035, USA
Zubehör (optional)	Verlängerungskabel (CAT-5), zusätzliche Kabelbinder
Wartung	Regelmäßige Funktionstests gemäß der mitgelieferten AH-0621 Anleitung
Kompatible NetBotz Modelle	Alle Modelle mit kompatiblem Sensoranschluss
Hinweis	Enthält Horing LIH Rauchmelder Modell AH-0621-4

Häufig gestellte Fragen - NBES0307 APC

Wie installiere ich den NBES0307 Rauchmelder?

Schließen Sie den Rauchmelder an einen kompatiblen Sensoranschluss eines NetBotz-Produkts an. Installieren Sie ihn nahe der Oberseite des Racks; er belegt 1 HE (U-Space). Befestigen Sie die Halterung mit den mitgelieferten Schrauben und verwenden Sie Kabelbinder für eine ordentliche Kabelführung.

Was bedeutet das Blinken der LEDs?

Beim Hochfahren blinken beide LEDs gleichzeitig alle 3 Sekunden. Im Alarmfall leuchten beide LEDs dauerhaft rot.

Kann ich das Kabel des Rauchmelders verlängern?

Ja, Sie können das Kabel mit der mitgelieferten RJ-45 Kupplung und einem handelsüblichen CAT-5 Kabel um bis zu 30,5 m (100 ft) verlängern.

Ist der Rauchmelder für den Personenschutz geeignet?

Nein, der Rauchmelder ist ausschließlich als zusätzlicher Schutz für Geräte in Rechenzentren und Serverracks konzipiert. Er ist nicht für den Schutz von Personen oder Gebäuden zugelassen.

Wo sollte ich den Rauchmelder im Rack platzieren?

Der Rauchmelder sollte nahe der Oberseite des Racks installiert werden, da Rauch nach oben steigt. Er belegt dabei 1 HE (U-Space) des Racks.

Welche Komponenten sind im Lieferumfang enthalten?

Im Lieferumfang enthalten: Rauchmelder mit 3,05 m Kabel, Halterung, M4 x 8 Schrauben (2), M6 x 16 Schrauben (2), M3 x 12 Gewindebolzen (2), M3 Rändelmutter (2), M6 Unterlegscheiben (2), 10 Kabelbinder, 5 Klebe-Kabelhalter, eine RJ-45 Kupplung und die Bedienungsanleitung.

Wie reinige ich den Rauchmelder?

Zur Reinigung verwenden Sie ein trockenes Tuch oder einen Staubsauger mit weicher Bürste, um Staub von den Lüftungsschlitzen zu entfernen. Verwenden Sie keine nassen Tücher oder Reinigungsmittel. Beachten Sie die Anleitung des Herstellers AH-0621.

Kann ich mehrere Rauchmelder an ein NetBotz-Gerät anschließen?

Die Anzahl der anschließbaren Rauchmelder hängt vom verfügbaren Sensoranschlüssen des NetBotz-Hostgeräts ab. Einige Modelle bieten mehrere Anschlüsse, sodass mehrere Sensoren gleichzeitig verwendet werden können.

Ist der NBES0307 mit älteren NetBotz Modellen kompatibel?

Der Rauchmelder ist mit allen NetBotz Produkten kompatibel, die über einen kompatiblen Sensoranschluss verfügen. Prüfen Sie die Dokumentation Ihres NetBotz-Geräts auf Kompatibilität.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung finden Sie auf der APC-Website unter www.apc.com oder als gedruckte Version im Lieferumfang. Zusätzlich ist die Anleitung des integrierten Rauchmelders Horing LIH AH-0621 beigelegt.

BEDIENUNGSANLEITUNG NBES0307 APC

NetBotz ^® Smoke Sensor (NBES0307)

WARNING

FIRE HAZARD

Use the Smoke Sensor as supplementary protection for equipment in data center racks and enclosures only. Do not use the Smoke Sensor to protect structures or personnel.

Failure to follow these instructions can result in death or serious injury.

This Smoke Sensor includes a Horing LIH model AH-0621-4 Photoelectric Smoke Detector. For complete safety, installation, operation, and maintenance information, refer to the AH-0621 manual included with the assembly and available on www.horinglih.com.

Inventory

Line drawing of a mechanical component with a base and mounting bracket (no text or symbols)

Smoke sensor with 3.05-m (10-ft) cable (1)

A M4 x 8 pan head screw (2)

B M6 black plastic cup washer (2)

Technical line drawing of a metal bracket with a circular hole on top (no text or symbols)

Smoke sensor bracket (1)

© M6 x 16 Phillips slot screw (2)

D M3 knurled thumb nut (2)

203-mm (8-in) tie wrap (10)

Adhesive cable tie holder (5)

E M3 x 12 stud fastener (2)

RJ-45 coupling (1)

APC

70 Mechanic Street

02035 Foxboro, MA

USA

www.apc.com

As standards, specifications, and design change from time to time, please ask for confirmation of the information given in this publication.

© 2023 Schneider Electric. APCand the APC logo are trademarks of Schneider Electric SE or its subsidiaries. All other brands may be trademarks of their respective owners.

Installation

NOTICE

EQUIPMENT DAMAGE HAZARD

Make sure you connect this sensor to a compatible sensor port on applicable NetBotz products. See your NetBotz product documentation for details.

Failure to follow these instructions can result in equipment damage.

NOTE:

• Smoke detection works best when you install the sensor near the top of the enclosure. The sensor occupies one U-space.
• You can extend the length of the sensor cable up to 30.5 m (100 ft) using the RJ-45 coupling and standard CAT-5 cabling.
• Use adhesive cable tie holders and tie wraps to secure the sensor cable.

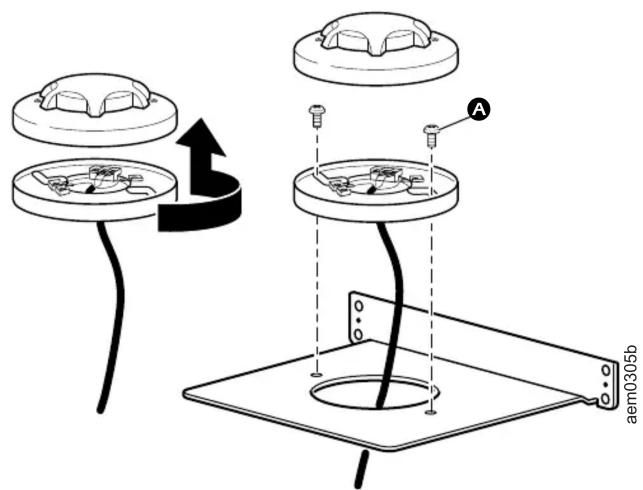

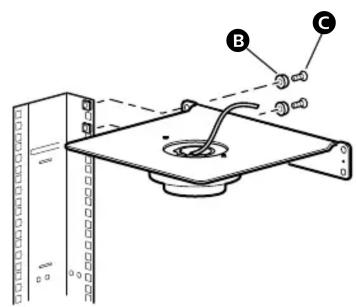

1.

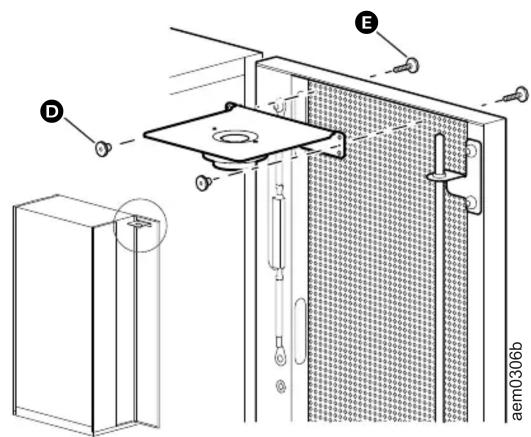

2.

Both LEDs will blink simultaneously once every three seconds during the power-up sequence. Both LEDs will turn red when the Smoke Sensor reports an alarm state.
