TL-ANT24EC6N - TV-Antenne TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Antennenverlängerungskabel
Marke	TP-Link
Modell	TL-ANT24EC6N
Länge	6 Meter
Frequenzbereich	DC – 3 GHz
Impedanz	50 Ohm (nominal)
Einfügungsdämpfung	2,8 dB
Anschlusstyp	N-Stecker auf N-Buchse (Male to Female)
Betriebstemperatur	-10 °C bis +60 °C
Lagertemperatur	-40 °C bis +80 °C
Wetterbeständigkeit	Ja, wetterfestes Design für Außenanwendungen
Anwendung	Punkt-zu-Punkt-Verbindungen, Optimierung der Signalposition
Kabeltyp	Low-Loss KMS-400 (äquivalent zu LMR®-400)
Gewicht (ca.)	200 g
Montage	Einfach und schnell, kein Spezialwerkzeug erforderlich
Reinigung	Mit einem trockenen Tuch abwischen
Sicherheitshinweise	Nur für den vorgesehenen Zweck verwenden, vor mechanischer Beschädigung schützen
Reparierbarkeit	Nicht reparierbar, bei Defekt durch identisches Ersatzteil ersetzen
Lieferumfang	1x Antennenverlängerungskabel TL-ANT24EC6N

Häufig gestellte Fragen - TL-ANT24EC6N TP-LINK

Kann ich das Kabel im Außenbereich verwenden?

Ja, das TL-ANT24EC6N ist wetterfest und für den Außeneinsatz geeignet.

Welchen Anschluss hat das Kabel?

Es hat einen N-Stecker (Male) auf der einen und eine N-Buchse (Female) auf der anderen Seite.

Wie lang ist das Kabel?

Die Länge beträgt 6 Meter.

Ist das Kabel mit meiner Antenne kompatibel?

Ja, wenn Ihre Antenne einen N-Anschluss hat. Es passt zu den meisten TP-Link Antennen.

Verringert das Kabel die Signalstärke?

Die Einfügungsdämpfung beträgt nur 2,8 dB, daher ist der Verlust gering.

Kann ich zwei Kabel verbinden?

Ja, mit einem N-Kupplungsadapter können Sie mehrere Kabel verlängern.

Ist eine Erdung erforderlich?

Für den Außeneinsatz wird ein Überspannungsschutz wie der TL-ANT24SP2 empfohlen.

Wie reinige ich das Kabel?

Mit einem trockenen Tuch abwischen. Keine aggressiven Reinigungsmittel verwenden.

Kann ich das Kabel für 5 GHz WLAN verwenden?

Nein, das Kabel ist für Frequenzen bis 3 GHz ausgelegt, daher nicht für 5 GHz geeignet.

Wie installiere ich das Kabel?

Schließen Sie den N-Stecker an die Antenne und die N-Buchse an den Access Point oder Router an. Achten Sie auf festen Sitz.

BEDIENUNGSANLEITUNG TL-ANT24EC6N TP-LINK

6 Meters Low-loss Antenna Extension Cable

TL-ANT24EC6N

Features:

• Easy and quick deployment into suitable WLAN environment
• 6 meters in length allows you to relocate your antenna to a optimal position to maximize the wireless performance
• 6 meters low loss KMS-400 cable suitable for the same use as LMR®-400*
• Weather resistant design, applicable in most outdoor solutions
  • N Male to Female connector, works with N type antennas

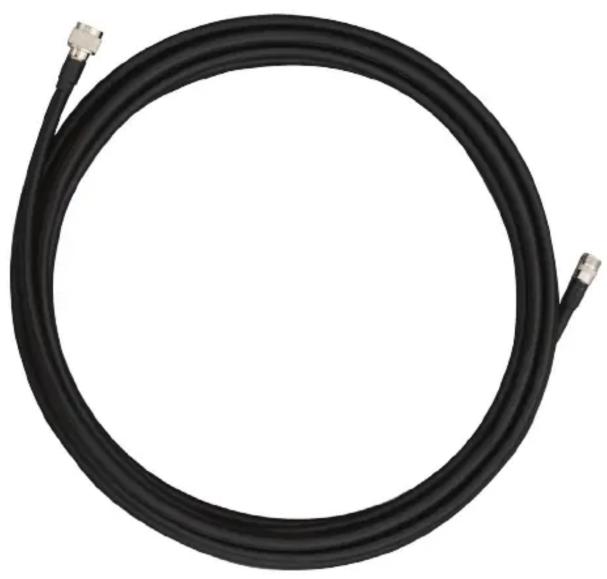

Black cylindrical cable with two metallic connectors at the ends (no text or symbols visible)

Description:

What happens when your wireless signal is too weak to connect to an access point in another building and you want to better position your wireless antenna in a higher or wider place to get a better signal? The antenna extension cable is the answer to your problems. There is no need to move your access point or wireless router, which may sometimes be immovable, from place to place. With the several kind of low-loss extension cable, you will have more flexibility to move your antenna in order to maximize your wireless performance.

Specifications:

Dimension	6 Meters
Frequency	DC ~ 3GHz
Impedance	50Ω Nominal
Insertion Loss	2.8dB
Connector Type	N Male to Female
Operating Temp.	-10°C ~+60°C
Storage Temp.	-40°C ~+80°C

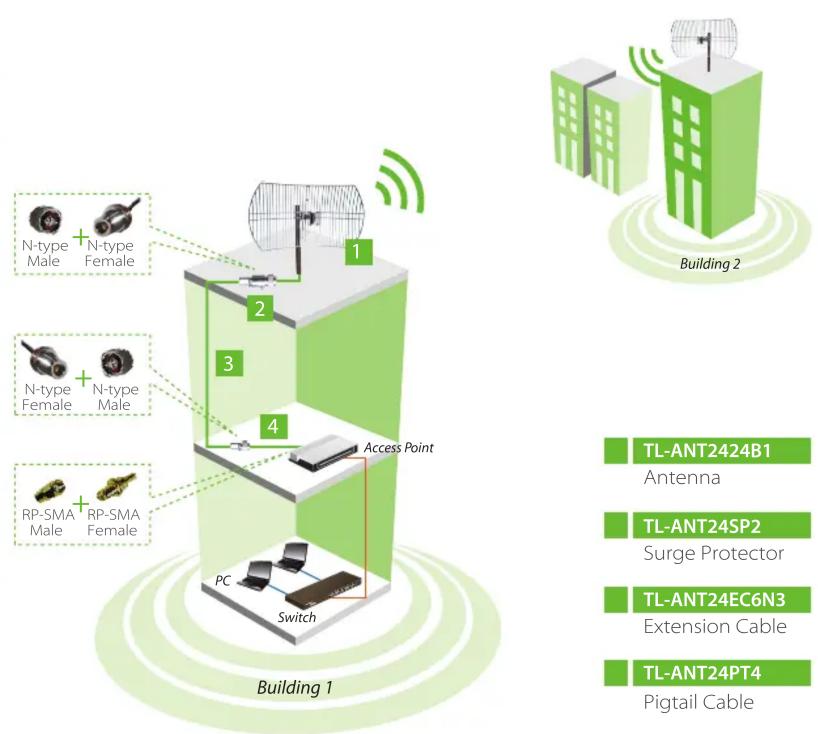

Diagram:

Outdoor Point to Point Application

Simple and Convenient Installation with Excellent Transmission Range

Package:

- 6 Meters Low-loss Antenna Extension Cable TL-ANT24EC6N
