S Series S2721NX - Bildschirm DELL - Kostenlose Bedienungsanleitung

Produkttyp	27 Zoll LCD-Monitor (LED-Hintergrundbeleuchtung)
Modell	Dell S Series S2721NX
Bildschirmdiagonale	68,6 cm (27 Zoll)
Auflösung	1920 x 1080 (Full HD, 16:9)
Panel-Technologie	In-Plane Switching (IPS)
Helligkeit	300 cd/m² (typisch)
Kontrastverhältnis	1000:1 (typisch)
Reaktionszeit	8 ms (Normal), 5 ms (Fast), 4 ms (Extreme)
Betrachtungswinkel	178° horizontal / 178° vertikal
Farbtiefe	16,7 Millionen Farben
Farbraumabdeckung	NTSC 72%
Anschlüsse	2x HDMI 1.4, 1x Audio Line-Out (3,5 mm Klinke)
Neigung	Von -5° bis 21°
VESA-Montage	100 mm x 100 mm
Abmessungen (mit Standfuß)	609,9 mm x 453,3 mm x 186,8 mm (B x H x T)
Gewicht (mit Standfuß)	5,2 kg
Leistungsaufnahme	29 W max., 19 W typisch, <0,3 W Standby
Besondere Merkmale	AMD FreeSync, ComfortView (blaulichtreduzierend), flimmerfreie Technologie, OSD-Sperre, Kabelmanagement
Sicherheit	Kensington-Schloss-Steckplatz
Reinigung	Weiches, leicht feuchtes Tuch; keine aggressiven Reinigungsmittel
Umweltzertifikate	ENERGY STAR, TCO, RoHS, BFR/PVC-reduziert, arsenfreies Glas, quecksilberfrei

Häufig gestellte Fragen - S Series S2721NX DELL

Wie stelle ich die maximale Auflösung von 1920 x 1080 ein?

Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie Bildschirmauflösung (Windows 7/8) oder Anzeigeeinstellungen (Windows 10). Wählen Sie dann 1920 x 1080 aus. Falls diese Option nicht erscheint, aktualisieren Sie Ihren Grafiktreiber über die Dell Support-Seite.

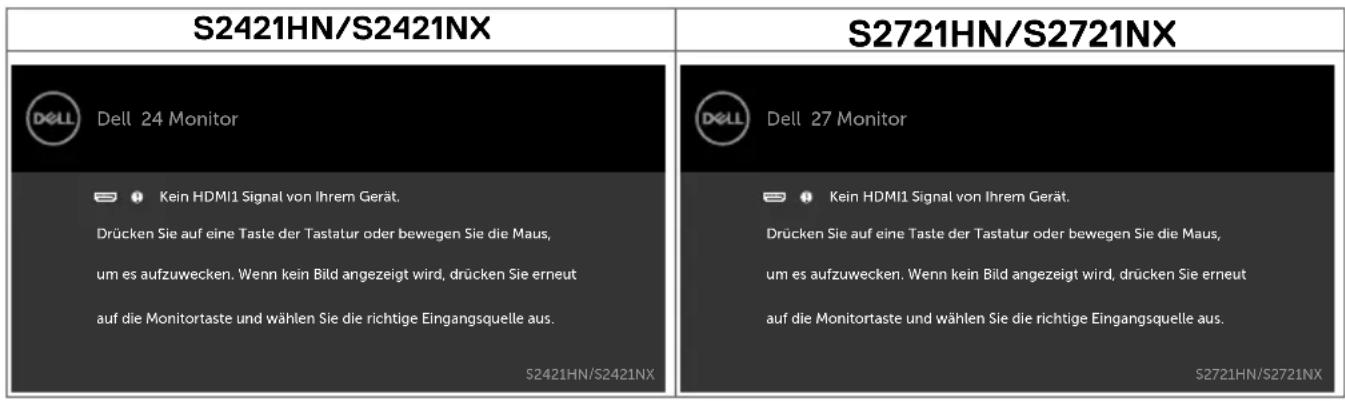

Was bedeutet die Meldung 'Kein HDMI1 Signal'?

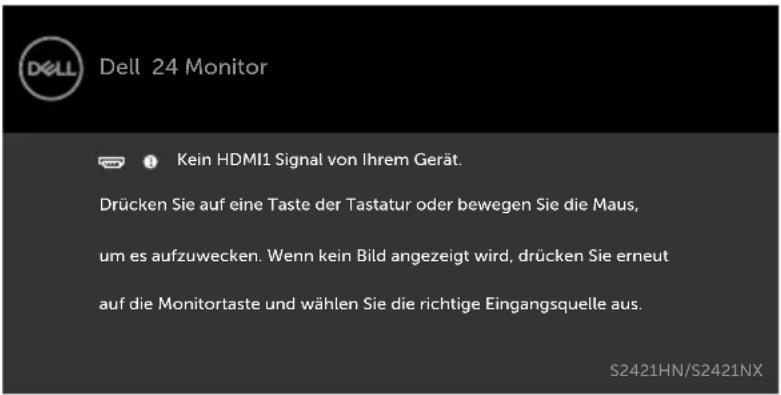

Diese Meldung erscheint, wenn kein Videosignal vom Computer empfangen wird. Überprüfen Sie die Kabelverbindung, wählen Sie die richtige Eingangsquelle im OSD-Menü oder wecken Sie den Computer aus dem Energiesparmodus.

Wie kann ich die OSD-Tasten sperren?

Halten Sie die Taste 4 (links neben der Ein-/Austaste) vier Sekunden lang gedrückt, bis ein Menü erscheint. Wählen Sie dann Menütasten sperren, Ein-/Austaste sperren oder Menütasten + Ein-/Austaste sperren.

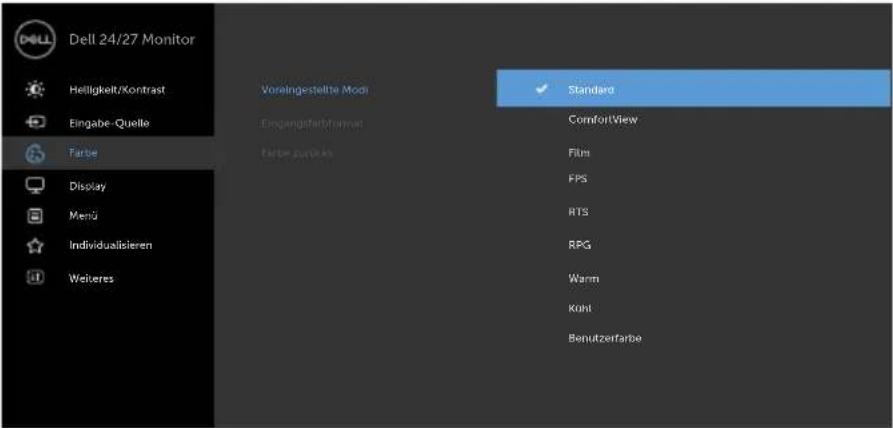

Wie aktiviere ich den ComfortView-Modus zur Reduzierung von blauem Licht?

Drücken Sie die Menütaste, navigieren Sie zu Farbe > Voreingestellte Modi und wählen Sie ComfortView. Diese Funktion reduziert die Blaulichtintensität und schont die Augen.

Unterstützt der Monitor AMD FreeSync?

Ja, der Monitor unterstützt AMD FreeSync mit einem dynamischen Bereich von 48 Hz bis 75 Hz. Aktivieren Sie FreeSync in den Grafikeinstellungen Ihres Computers und im OSD-Menü unter Display.

Wie reinige ich den Monitor richtig?

Verwenden Sie ein weiches, fusselfreies Tuch, leicht mit Wasser angefeuchtet. Spezielle Bildschirmreinigungstücher sind ebenfalls geeignet. Vermeiden Sie aggressive Reinigungsmittel wie Benzin, Ammoniak oder Scheuermittel.

Was tun bei Pixelfehlern?

Schalten Sie den Monitor aus und wieder ein. Einige dauerhaft helle oder dunkle Pixel sind bei LCD-Technologie normal. Weitere Informationen finden Sie in der Dell Pixelrichtlinie unter www.dell.com/pixelguidelines.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor verfügt über VESA-Montagelöcher mit 100 mm x 100 mm Abstand. Entfernen Sie den Standfuß und verwenden Sie ein kompatibles Wandmontageset (Mindesttragfähigkeit 17,2 kg). Beachten Sie die mitgelieferte Anleitung.

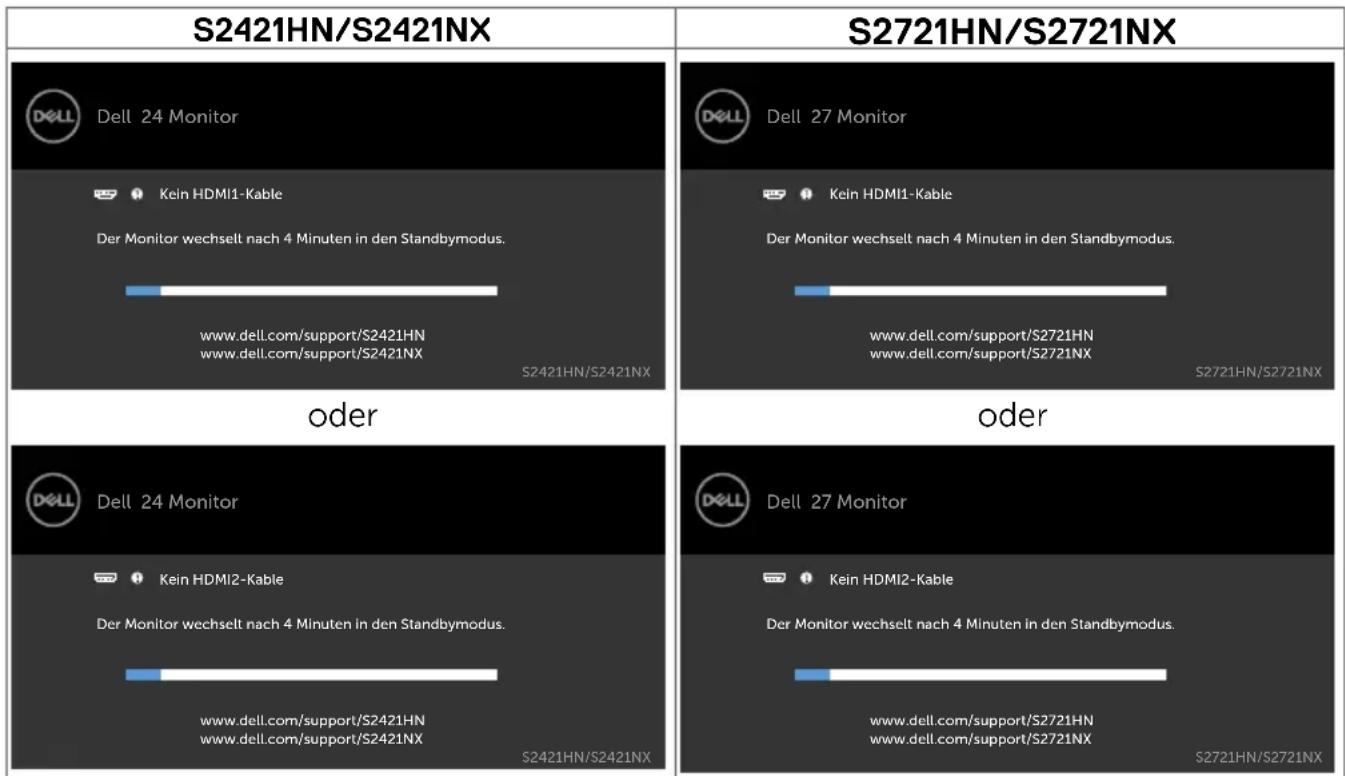

Wie führe ich einen Selbsttest durch?

Trennen Sie das Videokabel vom Computer, schalten Sie den Monitor ein. Wenn die Meldung Kein HDMI1-Kabel erscheint, funktioniert der Monitor richtig. Andernfalls liegt ein Problem mit der Grafikkarte oder dem Kabel vor.

Warum bleibt der Bildschirm schwarz, obwohl die Betriebs-LED leuchtet?

Erhöhen Sie Helligkeit und Kontrast über das OSD-Menü. Führen Sie den Selbsttest durch und prüfen Sie die Kabelanschlüsse. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist (HDMI1/HDMI2).

BEDIENUNGSANLEITUNG S Series S2721NX DELL

Dell S2421HN/S2721HN/S2421NX/S2721NX Monitor Bedienungsanleitung

HINWEIS: HINWEIS zeigt wichtige Informationen, die Ihnen bei der besseren Nutzung Ihres Monitors helfen.

ACHTUNG: Achtung zeigt mögliche Hardwareschäden und Datenverluste an, falls Anweisungen nicht befolgt werden.

WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an.

Copyright © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

2020 - 07

Rev. A00

Inhalt:

Sicherheitshinweise 5

Über Ihren Monitor 6

Lieferumfang 6

Produktmerkmale 7

Teile und Bedienelemente 8

Vorderseite 8

Rückseite. 9

Unterseite 10

Technische Daten des Monitors 11

Auflösungsspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Voreingestellte Anzeigemodi. .12

Elektrische Spezifikationen....13

Physikalische Eigenschaften .....13

Umweltbezogene Eigenschaften 14

Energieverwaltungsmodi .....15

Pinbelegungen .....17

Plug-and-Play. 18

Qualität des LCD-Monitors und Pixelrichtlinie ..... 18

Ergonomie. 18

Display handhaben und transportieren ..... 20

Wartungsanweisungen 21

Ihren Monitor reinigen .21

Ihren Monitor einrichten 22

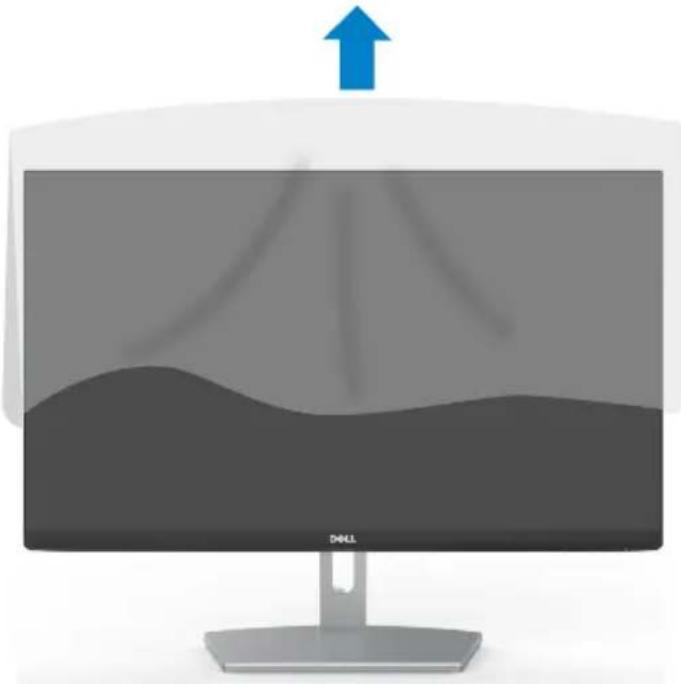

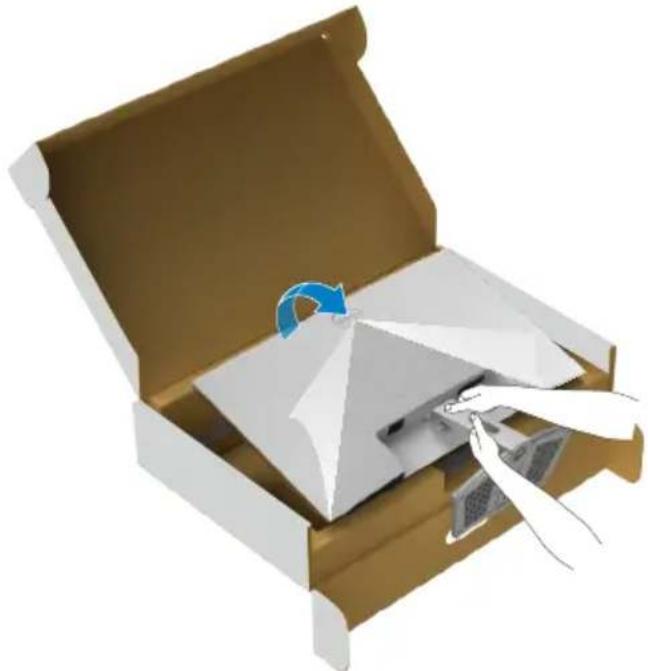

Ständer anschließen 22

Neigen 25

Ihren Monitor anschließen 26

Kabel organisieren 27

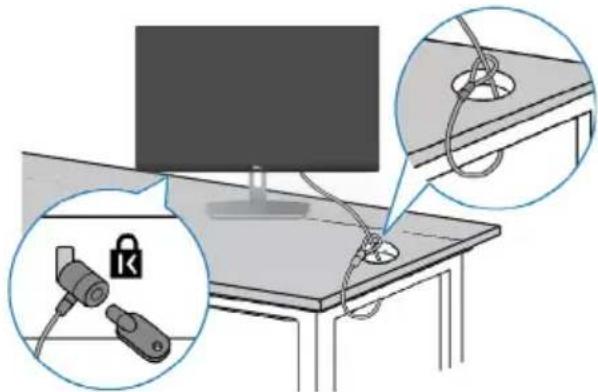

Monitor mit Kensington-Schloss sichern (optional) ..... 27

Abnehmen des Monitorständers 28

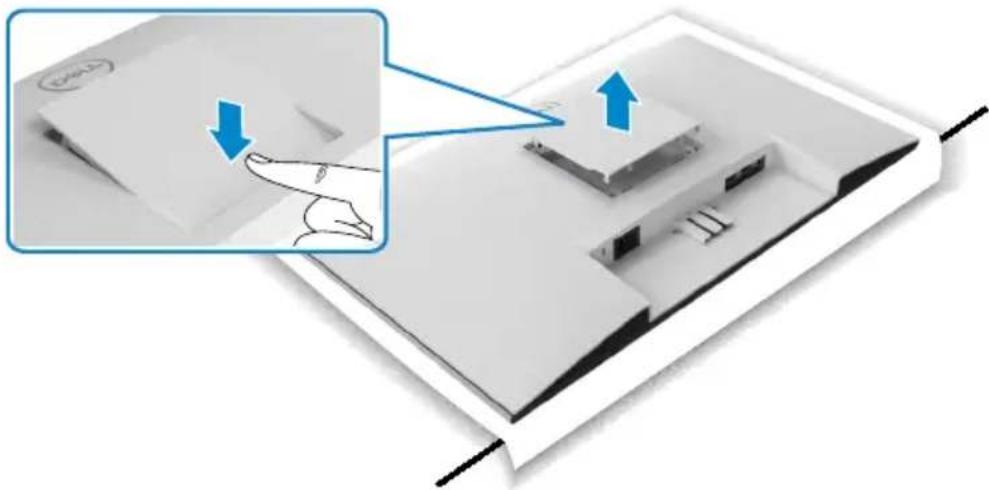

Wandmontage (optional) 29

Monitor bedienen .... 30

Monitor einschalten 30

Bedienelemente an der Frontblende verwenden. 30

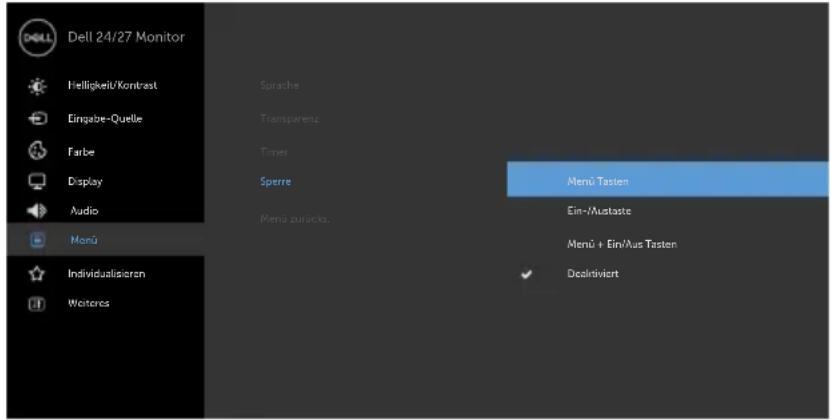

OSD-Sperre verwenden. 32

Taste an der-Frontblende. 35

Bildschirmmenü (OSD) verwenden 36

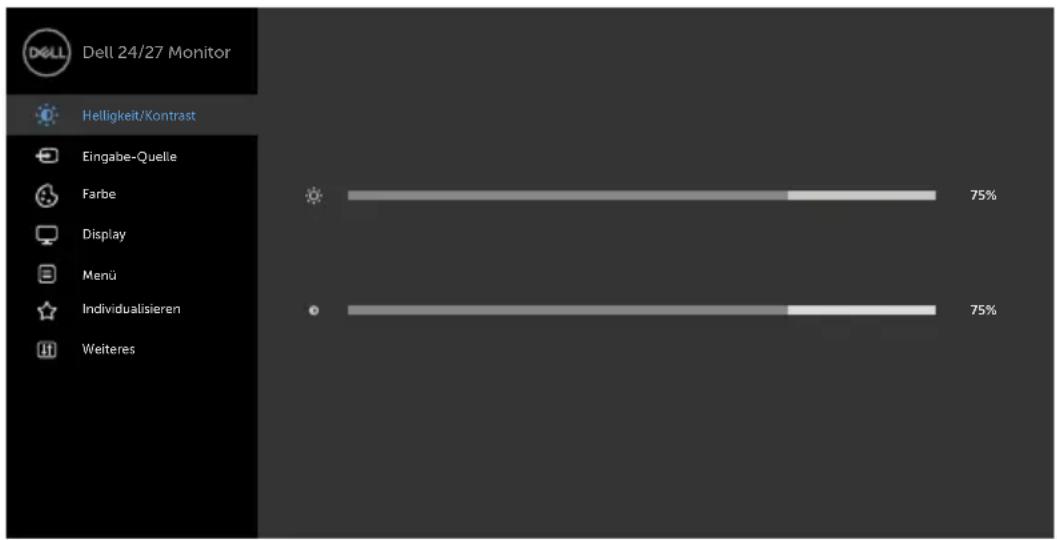

Menüsystem aufrufen 36

OSD-Warnmeldungen 48

Maximale Auflösung einstellen. 50

Problemlösung.... 51

Selbsttest 51

Integrierte Diagnose. 52

Allgemeine Probleme 53

Produktspezifisch 55

Anhang.... 56

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 56

Dell kontaktieren. 56

Outline dimension 57

Sicherheitshinweise

ACHTUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken.

• Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird.
• Achten Sie bei Verwendung des Netzteils immer darauf, dass die örtliche Stromversorgung mit den Angaben übereinstimmt.
• Bewahren Sie den Monitor bei Raumtemperatur auf. Übermäßige Kälte oder Hitze kann sich negativ auf die Flüssigkristalle des Displays auswirken.
• Setzen Sie den Monitor keinen starken Vibrationen oder festen Stößen aus. Platzieren Sie den Monitor beispielsweise nicht in einem Kofferraum.
  • Trennen Sie den Monitor, wenn er voraussichtlich längere Zeit nicht benutzt wird.
• Vermeiden Sie Stromschläge, indem Sie nicht versuchen, Abdeckungen zu entfernen oder das Innere des Monitors zu berühren.

Informationen zu Sicherheitshinweisen finden Sie unter Informationen zu Sicherheit, Umwelt und Richtlinien.

Über Ihren Monitor

Lieferumfang

Ihr Monitor wird mit den in der Tabelle angezeigten Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben, und beachten Sie Dell kontaktieren, falls etwas fehlen sollte.

HINWEIS: Einige Komponenten sind möglicherweise optional und werden nicht mit Ihrem Monitor geliefert. Einige Funktionen und Merkmale sind in bestimmten Ländern eventuell nicht verfügbar.

		Display
S2421/S2721 HN S2421/S2721 NX		Ständer
S2421/S2721 HN S2421/S2721 NX		Standfuß
S2421/S2721 HN S2421/S2721 NX		VESA-Abdeckung
		Netzkabel (variiert je nach Land)
		HDMI-Kabel
		SchnelleinrichtungsanleitungInformationen zu Sicherheit,Umwelt und Richtlinien

Produktmerkmale

Der Dell S2421HN/S2421NX/S2721HN/S2721NX verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

• S2421HN/S2421NX: 60,45 cm (23,8 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen.
• S2721HN/S2721NX: 68,6 cm (27 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen.
  • Neigungsverstellung.
• Abnehmbarer Ständer und 100 mm VESA- (Video Electronics Standards Association) Montagelöcher für flexible Montagelösungen.
• Eine äußerst flache Einfassung hinterlässt nur eine minimale Lücke bei Verwendung mehrerer Monitore, sodass ein elegantes Betrachtungserlebnis mühelos eingerichtet werden kann.
  • Die umfassende digitale Anschlussfähigkeit mit HDMI-macht Ihren Monitor zukunftssicher.
  • Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.
• OSD- (On Screen Display) Einstellungen für problemlose Setup- und Bildschirmoptimierung.
• Unterstützt AMD FreeSync™-Technologie. AMD Freesync™-zertifizierter Bereich von 48 bis 75 Hz.
  • Ein-/Austaste und OSD-Tasten sperren.
  • Schlitz für Sicherheitsschloss.
  • 0,3 W Bereitschaftsstromverbrauch im Bereitschaftsmodus.
• Augenkomfort mit einem flimmerfreien Bildschirm optimieren.

⚠️ WARNUNG: Mögliche Langzeiteffekte des vom Monitor emittierten blauen Lichts können Augenschäden verursachen, einschließlich Augenermüdung und digitaler Augenüberlastung. Die Funktion ComfortView dient der Reduzierung der Intensität des vom Monitor emittierten blauen Lichts zur Optimierung des Augenkomforts.

Teile und Bedienelemente

Vorderseite

Dell 1 2

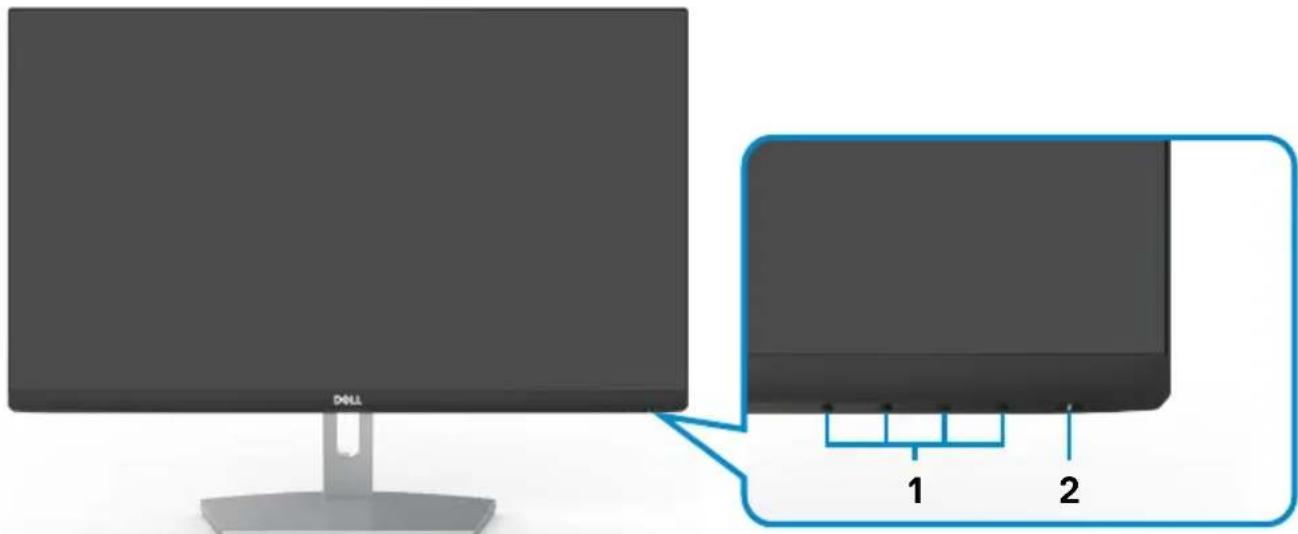

S2421HN/S2721HN

Drell 1 2

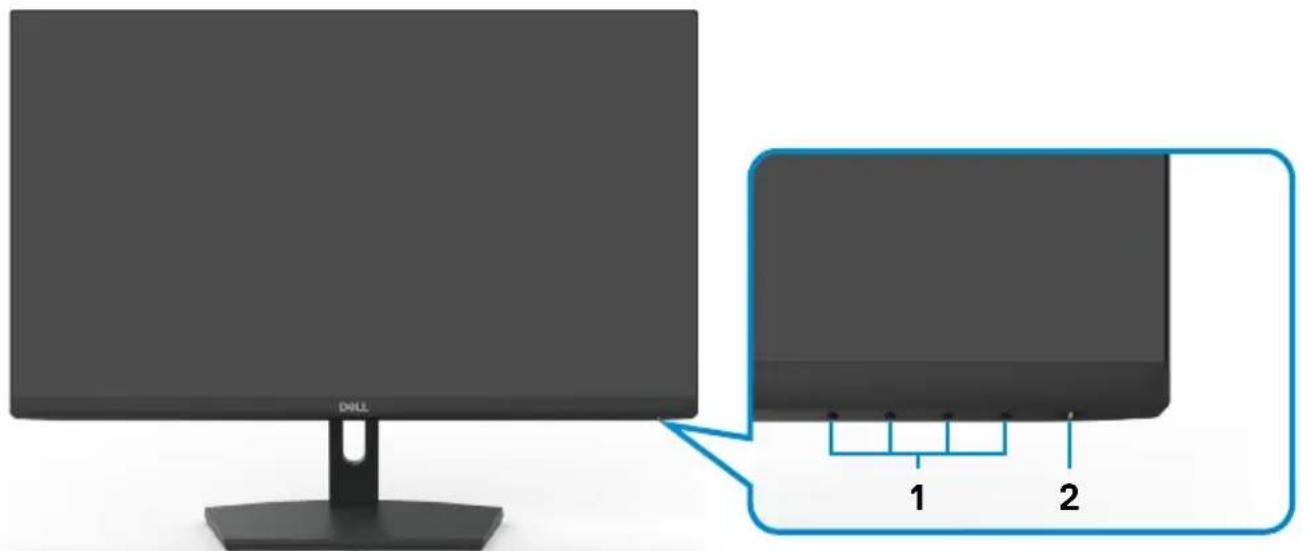

S2421NX/S2721NX

Nummer Beschreibung Verwendung
1 Funktionstasten weitere Einzelheiten finden Sie unterMonitor bedienen	unterMonitor bedienen
2 Ein-/Austaste (mit LED-Anzeige)	Zum Ein- oder Ausschalten des Monitors.

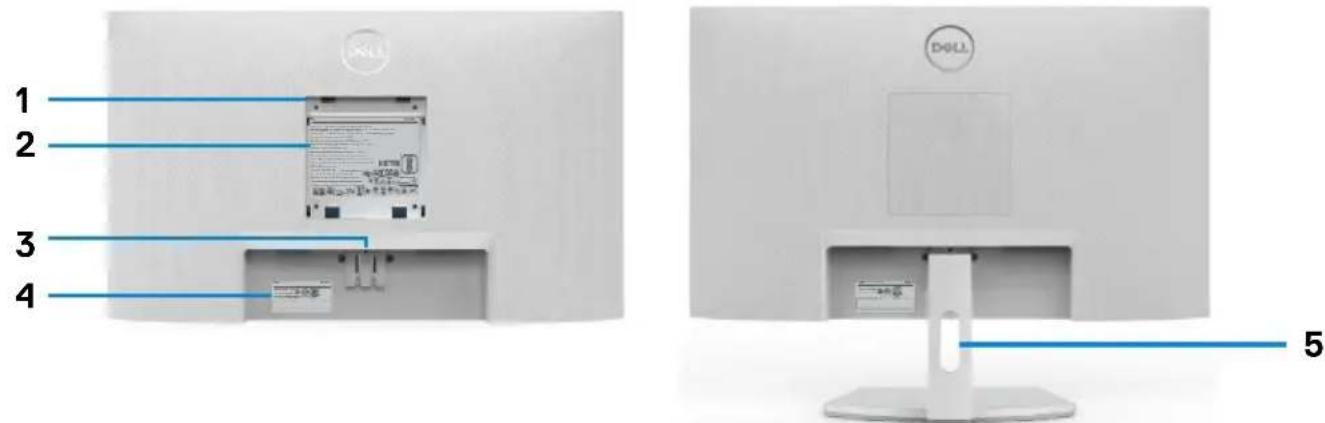

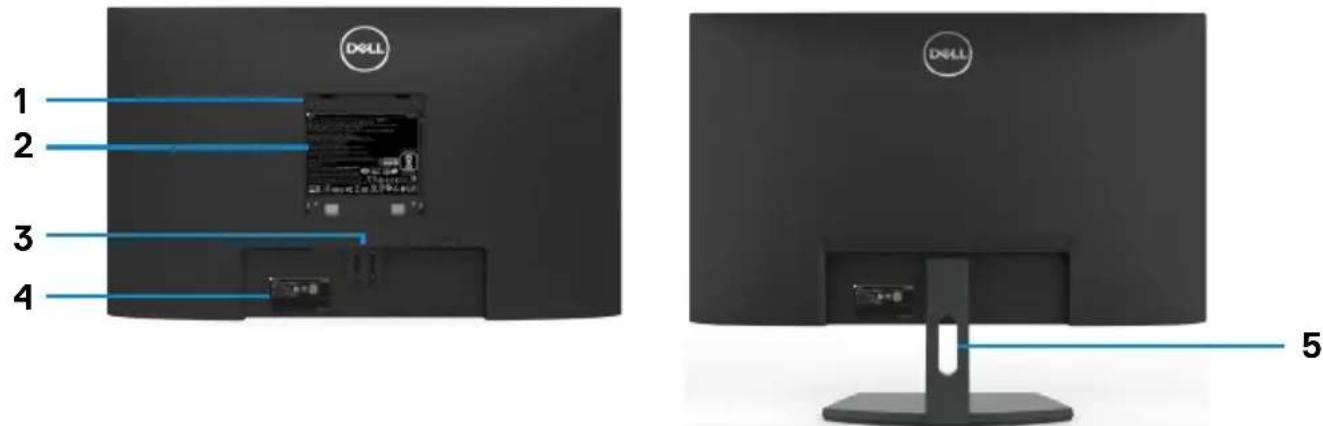

Rückseite

1 2 3 4 DOLL 5

S2421HN/S2721HN

1 2 3 4 D&LL D&LL 5

S2421NX/S2721NX

Nummer	Beschreibung Verwendung
1 100 mm	x 100 mm VESA-Montagelöcher (unter VESA-Abdeckung)	Wandmontage des Monitors mit VESA-kompatiblem Wandmontageset (100 mm x 100 mm).
2 Richtlinienetikett Listet die amtlichen Zulassungen auf.
3 Ständerfreigabetaste Löst den Ständer vom Monitor.
4 Barcode	Seriennummer und Service-Kennungsetikett	Beachten Sie dieses Etikett, falls Sie sich an den technischen Support von Dell wenden müssen. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem Dell-Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf Garantieinformationen zugreifen können.
5 Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen.

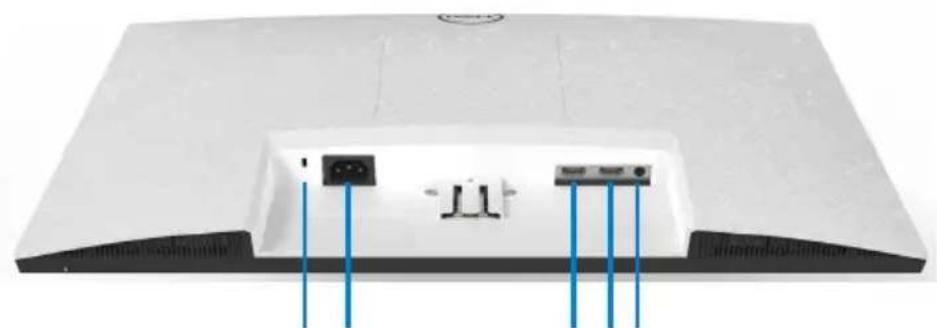

Unterseite

Nummer	Beschreibung Verwendung
1 Schlitz für Sicherheitsschloss		Sichert den Monitor mit einem Sicherheitskabelschloss (wird separat verkauft).
2	Stromanschluss Zum	Anschließen des Stromkabels (im Lieferumfang Ihres Monitors enthalten).
3 HDMI Anschluss 1		Verbinden Sie Ihren Computer per HDMI-Kabel.
4 HDMI Anschluss 2 Verbinden		Sie Ihren Computer per HDMI-Kabel.
5 Audioanschluss, Line-out		Zum Anschließen von Lautsprecher zur Audiowiedergabe über HDMI Audiokanäle.Es wird nur Dualkanalaudio unterstützt.HINWEIS: Der Audio-Line-Out-Anschluss unterstützt keine Kopfhörer.

Technische Daten des Monitors

Modellnr. S2421HN/S2421NX S2721HN/S2721NX
Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp In-Plane-Switching-Technologie
Seitenverhältnis 16:9
Darstellbare Bildabmessungen
Diagonal 60,45 cm (23.8 zall) 68,6 cm (27 zall)
aktiver Bereich
Horizontal 527,04 mm (20,75 zall) 597,89 mm (23,54 zall)
Vertikal 296,46 mm (11,67 zall) 336,31 mm (13,24 zall)
Fläche	156246,28 mm^2 (242,15 zall^2 )	201073,02 mm^2 (311,67 zall^2 )
Pixelabstand	0,2745 mm x 0,2745 mm	0,3114 mm x 0,3114 mm
Pixel pro Zoll (PPI)	92,56	81,59
Sichtwinkel
Horizontal	178 Grad (typisch)
Vertikal 178 Grad (typisch)
Helligkeit	250 cd/m^2 (typisch)	300 cd/m^2 (typisch)
Kontrastverhältnis 1000:1 (typisch)
Bildschirmbeschichtung	Blendfreie Behandlung der Frontpolarisator- (3H) Hartbeschichtung
Hintergrundbeleuchtung	LED-Kantenlichtsystem
Ansprechzeit (Grau zu Grau)	8 ms (Normalmodus)5 ms (Tempomodus)4 ms (Extrem)
Farbtiefe	16,7 Millionen Farben
Farbskala* NTSC 72%
Konnektivität	• 2 x HDMI 1.4• 1 x Audio-Line-Ausgang (3,5-mm-Klinke)
Randbreite (Rand des Monitors bis zum aktiven Bereich)
Oben/Links/rechts	5,4 mm	6,0 mm
Unten	20,7 mm	21,3 mm
Einstellbarkeit
Höhenverstellbarer Ständer	NA
Neigen	-5 Grad bis 21 Grad
Schwenken	NA
Drehen NA
Kabelmanagement ja
Dell Display Manager-(DDM) Kompatibilität	Einfache Anordnungund andere wesentliche Funktionen und Merkmale
Sicherheit Steckplatz für Sicherheitsschloss (Kabelschloss separat erhältlich)

*Nur bei nativer Panelauflösung, mit Voreinstellung Custom Mode.

Auflösungsspezifikationen

Modellnr. S2421HN/S2421NX/S2721HN/S2721NX
Horizontaler Abtastbereich 30 kHz –	83 kHz
Vertikaler Abtastbereich 48 Hz – 75 Hz
Max. voreingestellte Auflösung 1920 x	1080 bei 60 Hz
Videoanzeigefunktionen (HDMI Wiedergabe)	480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Voreingestellte Anzeigemodi

S2421HN/S2421NX/S2721HN/S2721NX

Anzeigemodus	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/ vertical)
VGA, 720 x 400 31,5	70,0 28,3 -/+
VGA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480	37,5	75,0	31,5	-/-
VESA, 800 x 600	37,9	60,0	40,0	+/+
VESA, 800 x 600	46,9	75,0	49,5	+/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
MAC, 1152 x 864	67,5	75,0	108,0	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0	+/+
VESA, 1600 x 900	60,0	60,0	108,0	+/+
CVT, 1920 x 1080	67,5	60,0	148,5	+/+
CVT, 1920 x 1080	83,89	75,0	174,5	+/-

Elektrische Spezifikationen

Modellnr. S2421HN/S2421NX/S2721HN/S2721NX
Videoeingangssignale •	Digitales Videosignal für jede differentielle Leitung.Je differentielle Leitung bei 100 Ohm Impedanz.Unterstützt HDMI Signaleingang
Eingangsspannung /Frequenz / Strom	100 – 240 V AC / 50 Hz/60 Hz ± 3 Hz / 1,5 A (Maximum)
Einschaltstrom 120 V : 30	A (Maximum)240 V : 60 A (Maximum)

Physikalische Eigenschaften

Modellnr. S2421HN/S2421	NX S2721HN/S2721NX
Anschlusstyp • Zwei HDMI-	1.4-Anschlüsse• Ein Audio-Line-Out-Anschluss
Signalkabeltyp 1,8 m langes	HDMI-1.4-Kabel
Abmessungen (mit Ständer)
Höhe 412,8 mm (16,25 zall)	453,3 mm (17,85 zall)
Breite 537,8 mm (21,17 zall)	609,9 mm (24,01 zall)
Tiefe 152,8 mm (6,02 zall)	186,8 mm (7,35 zall)
Abmessungen (ohne Ständer)
Höhe 322,6 mm (12,70 zall)	363,6 mm (14,32 zall)
Breite 537,8 mm (21,17 zall)	609,9 mm (24,01 zall)
Tiefe	53,8 mm (2,12 zall)	54,0 mm (2,13 zall)
Ständerabmessungen
Höhe 171,6 mm (6,76 zall)	176,0 mm (6,93 zall)
Breite 249,0 mm (9,80 zall)	257,2 mm (10,13 zall)
Tiefe 152,8 mm (6,02 zall)	186,8 mm (7,35 zall)
Gewicht
Mit Verpackung	5,9 kg (13,00 lb)	7,6 kg (16,76 lb)
Mit Ständereinheit und Kabeln	4,1 kg (9,04 lb)	5,2 kg (11,46 lb)
Ohne Ständereinheit (für eventuelle Wand- oder VESA Montage- ohne Kabel)	3,3 kg (7,28 lb)	4,3 kg (9,48 lb)
Der Ständereinheit	0,5 kg (1,19 lb)	0,7 kg (1,54 lb)

Umweltbezogene Eigenschaften

Modellnr. S2421HN/S2421NX/S2721HN/S2721NX
Konformität mit Standards
• ENERGY STAR-zertifizierter Monitor.• TCO-zertifizierte Anzeigegeräte.• RoHS-konform.• BFR/PVC-reduzierter Monitor(mit Ausnahme externer Kabel).• Arsenfreies Glas und kein Einsatz von Quecksilber nur für den Bildschirm.
Temperatur
Betrieb 0 °C bis 40 °C (32°F bis 104°F)
Nicht im Betrieb -20 °C bis 60 °C (-4 °F bis 140°F)
Luftfeuchte
Betrieb 10% bis 80% (nicht kondensierend)
Nicht im Betrieb 5 % bis 90 % (nicht kondensierend)
Höhe
Betrieb(Max.) 5000 m (16404 ft)
Nicht im Betrieb(Max.) 12192 m (40000 ft)
Wärmeableitung
S2421HN/S2421NX 71,65 BTU/h (Maximum)54,59 BTU/h (typisch)
S2721HN/S2721NX 98,95 BTU/h (Maximum)64,83 BTU/h (typisch)

Energieverwaltungsmodi

Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet*. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion:

S2421HN/S2421NX

VESA-Modi Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv	Weiß 21 W (maximal)**		16 W (typisch)
Energiesparmodus Inaktiv Inaktiv Aus Weiß		(Leuchtet)	<0,3 W
Ausgeschaltet	-	-	Aus

Stromverbrauch P_on	11,74 W
Gesamter Energieverbrauch (TEC)	37,3 kWh

S2721HN/S2721NX

VESA-Modi Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv	Weiß 29 W (maximal)**		19 W (typisch)
Energiesparmodus Inaktiv Inaktiv Aus Weiß		(Leuchtet)	<0,3 W
Ausgeschaltet -	-	-	Aus <0,3 W

Stromverbrauch P_on	13,82 W
Gesamter Energieverbrauch (TEC)	43,68 kWh

Das OSD funktioniert nur im normalen Betriebsmodus. Wenn Sie im aktiv abgeschalteten Zustand eine Taste drücken, erscheint folgende Meldung:

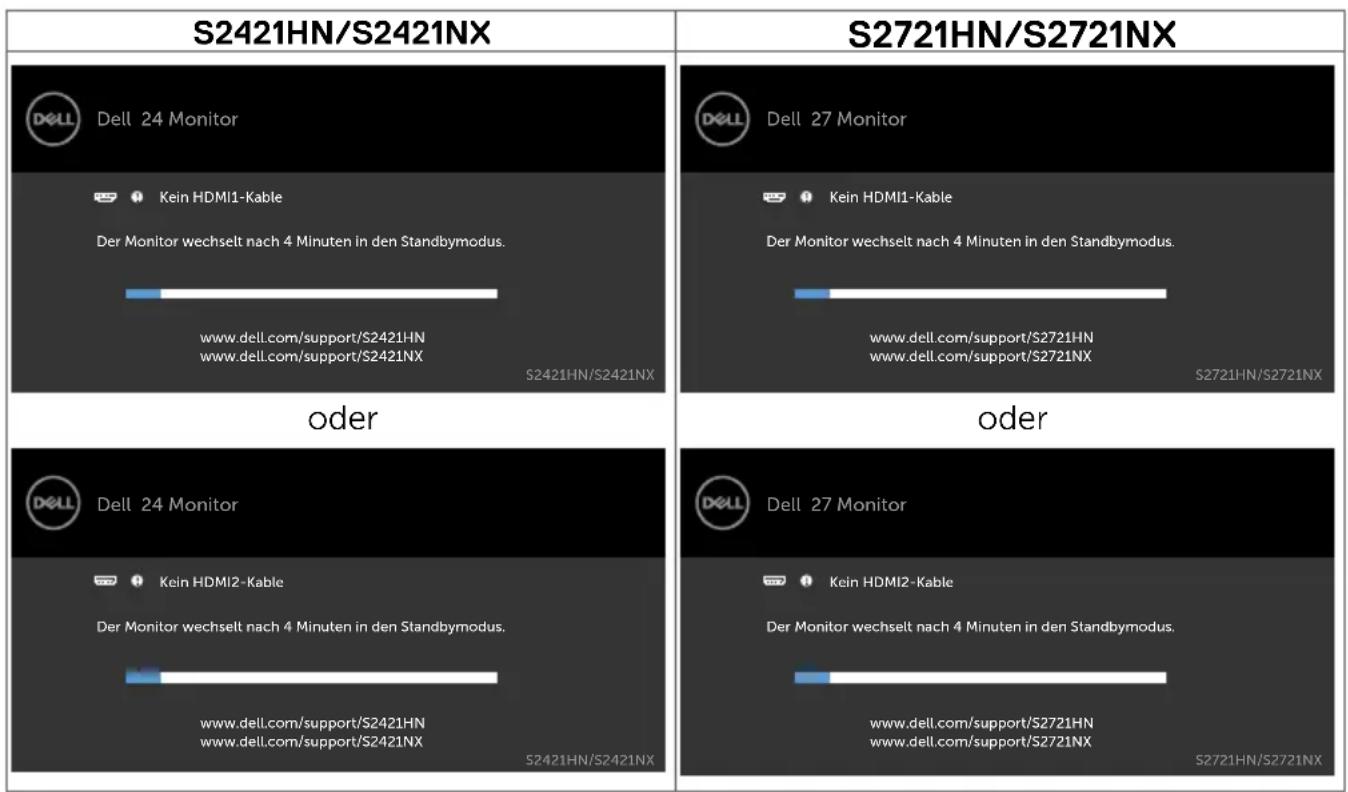

Dell 24 Monitor Kein HDMI1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. S2421HN/S2421NX

oder

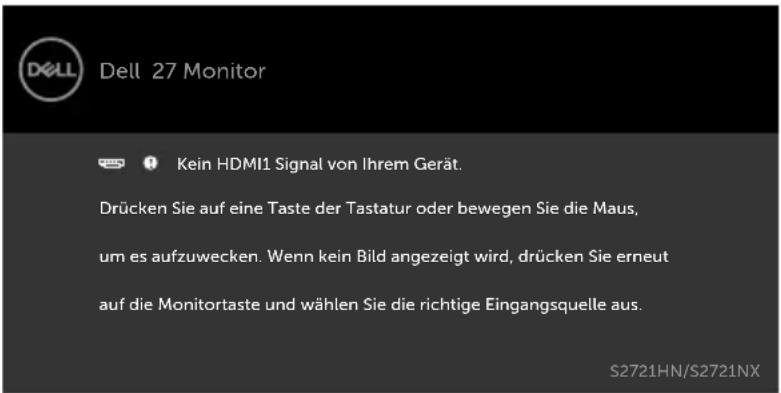

Dell 27 Monitor Kein HDMI1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. S2721HN/S2721NX

*Ein Stromverbrauch von Null kann im abgeschalteten Modus nur erreicht werden, wenn Sie das Netzkabel vom Monitor trennen.

**Maximaler Stromverbrauch mit maximaler Luminanz und aktivem USB.

Dieses Dokument dient ausschließlich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach Software, Komponenten und Peripherie, die Sie bestellt haben, abweichen und es gibt keine Verpflichtung zur Aktualisierung solcher Informationen. Daher sollte sich der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen im Hinblick auf die Genauigkeit oder Vollständigkeit gemacht.

Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.

HINWEIS: Dieser Monitor ist ENERGY STAR-zertifiziert.

Dieses Produkt qualifiziert sich mit den werkseitigen Standardeinstellungen, die über die „Werksrücksetzung“-Funktion im OSD-Menü wiederhergestellt werden können, für ENERGY STAR. Durch Änderung der werkseitigen Standardeinstellungen oder Aktivierung weiterer Funktionen könnte sich der Stromverbrauch erhöhen und den Grenzwert von ENERGY STAR überschreiten.

HINWEIS:

P_on : Energieverbrauch im eingeschalteten Zustand gemäß Definition in der Energy Star 8.0-Version.

TEC: Gesamtenergieverbrauch in kWh gemäß Definition in der Energy Star 8.0-Version.

Pinbelegungen

HDMI-Anschluss

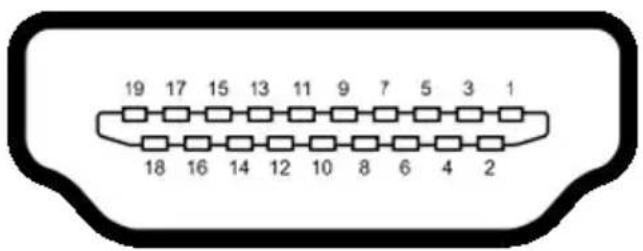

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels

1 TMDS DATA 2+

2 TMDS DATA 2 SHIELD

3 TMDS DATA 2-

4 TMDS DATA 1+

5 TMDS DATA 1 SHIELD

6 TMDS DATA 1-

7 TMDS DATA 0+

8 TMDS DATA 0 SHIELD

9 TMDS DATA 0-

10 TMDS CLOCK+

11 TMDS CLOCK SHIELD

12 TMDS CLOCK-

13 CEC

14 Reserved (N.C. on device)

15 DDC CLOCK (SCL)

16 DDC DATA (SDA)

17 DDC/CEC Ground

18 +5 V POWER

19 HOT PLUG DETECT

Plug-and-Play

Sie können den Monitor an jeden Plug-and-Play-kompatiblen Computer anschließen. Der Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch mit seinen EDID (Extended Display Identification Data), damit sich der Computer selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen erfolgen automatisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Wenn Sie bei der Einrichtung des Monitors weitere Informationen zur Änderung der Monitoreinstellungen wünschen, beachten Sie bitte Monitor bedienen.

Qualität des LCD-Monitors und Pixelrichtlinie

Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Diese sind kaum zu sehen und wirken sich nicht auf die Qualität oder Nutzbarkeit des Displays aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie unter:

https://www.dell.com/pixelguidelines.

Ergonomie

△ ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu Verletzungen führen.
△ ACHTUNG: Längere Bildschirmarbeit kann die Augen überlasten.

Beachten Sie für Komfort und Effizienz folgende Richtlinien bei der Einrichtung und Verwendung Ihrer Computer-Workstation:

• Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur beim Arbeiten direkt vor Ihnen befinden. Es gibt besondere Ablagen im Handel, die Ihnen bei der richtigen Positionierung Ihrer Tastatur helfen.

• Zur Reduzierung der Belastung von Augen und Nacken/Armen/Rücken/Schultern durch langes Sitzen am Monitor empfehlen wir:

• Stellen Sie den Bildschirm etwa 50 bis 70 cm von Ihren Augen entfernt auf.

• Blinzeln Sie häufig, um Ihre Augen während der Bildschirmarbeit zu befeuchten.
• Machen Sie alle zwei Stunden eine 20-minütige Pause.
• Blicken Sie während der Pausen von Ihrem Monitor weg und fokussieren Sie mindestens 20 Sekunden lang ein 6 m entferntes Objekt.
• Führen Sie während der Pausen Dehnübungen durch, um Nacken/Arme/Rücken/Schultern zu entspannen.

- Stellen Sie sicher, dass sich der Monitorbildschirm auf Augenhöhe oder geringfügig darunter befindet, wenn Sie vor dem Monitor sitzen.

- Passen Sie die Neigung des Monitors, seine Kontrast- und Helligkeitseinstellungen an.

• Passen Sie die Umgebungsbeleuchtung (Deckenbeleuchtung, Tischleuchten sowie Vorhänge oder Jalousien an Fenstern in der Nähe) so an, dass Reflexionen und Blendlicht am Monitorbildschirm minimiert werden.
• Verwenden Sie einen Stuhl, bei dem der untere Rücken ausreichend gestützt wird.
• Achten Sie bei Verwendung von Tastatur oder Maus darauf, Ihre Unterarme horizontal und Ihre Handgelenke in einer neutralen, bequemen Position zu halten.
• Lassen Sie immer Platz zum Ausruhen Ihrer Hände, während Sie Tastatur oder Maus verwenden.
  • Lassen Sie Ihre Oberarme natürlich auf beiden Seiten ruhen.
• Stellen Sie sicher, dass Ihre Füße flach auf dem Boden ruhen.
• Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Bereich Ihres Sitzes. Passen Sie die Höhe Ihres Stuhls an oder nutzen Sie zur Wahrung einer angemessenen Haltung eine Fußablage, falls erforderlich.
• Variieren Sie Ihre Arbeitsaktivitäten. Versuchen Sie, Ihre Arbeit so zu organisieren, dass Sie nicht längere Zeit sitzend arbeiten müssen. Versuchen Sie, regelmäßig aufzustehen und herumzulaufen.
• Halten Sie den Bereich unter Ihrem Tisch frei von Hindernissen und Kabeln bzw. Netzkabeln, die ein komfortables Sitzen verhindern oder eine potenzielle Stolpergefahr darstellen könnten.

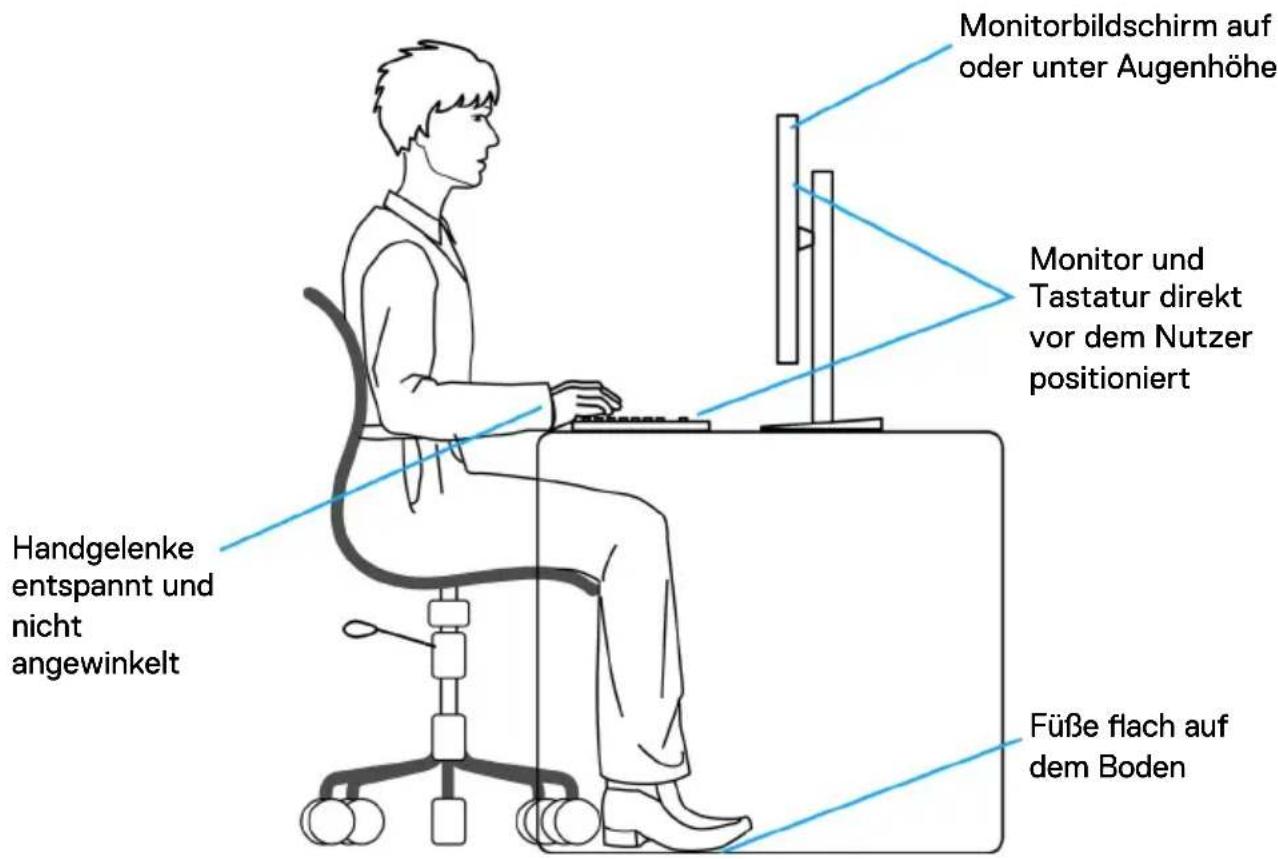

Monitorbildschirm auf oder unter Augenhöhe Monitor und Tastatur direkt vor dem Nutzer positioniert Handgelenke entspannt und nicht angewinkelt Füße flach auf dem Boden

Display handhaben und transportieren

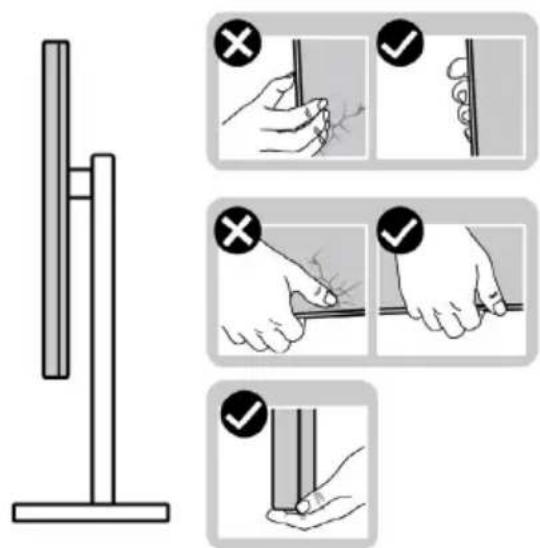

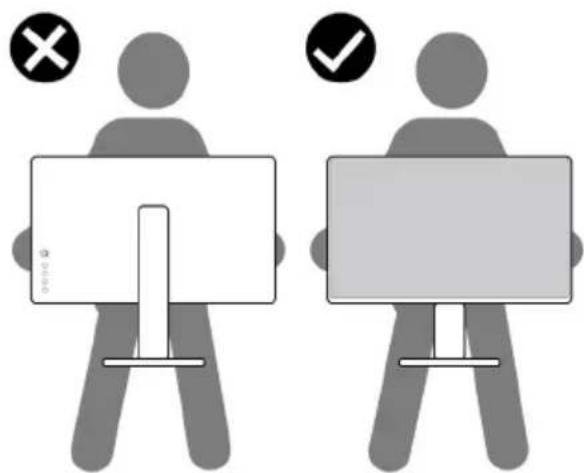

Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, befolgen Sie die nachstehenden Richtlinien:

- Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben.

• Trennen Sie alle Kabel vom Monitor.

- Platzieren Sie den Monitor im Originalkarton mit den ursprünglichen Verpackungsmaterialien.

- Halten Sie die Unterkante und Seite des Monitors sicher fest, ohne übermäßigen Druck beim Anheben oder Bewegen auf den Monitor auszuüben.

- Achten Sie beim Anheben oder Bewegen des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt. Drücken Sie zur Vermeidung von Kratzern bzw. Schäden nicht auf den Anzeigebereich.

• Vermeiden Sie beim Transportieren des Monitors plötzliche Stöße oder Vibrationen.

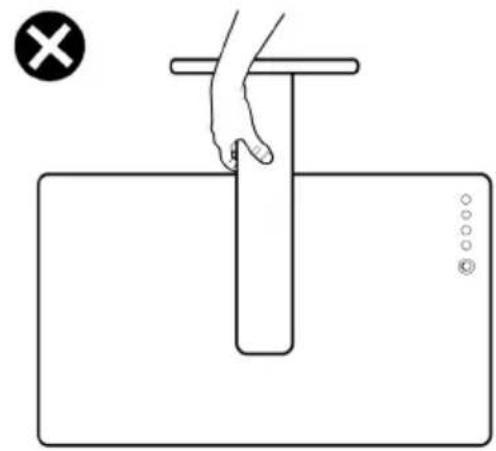

- Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen.

Ihren Monitor reinigen

ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

WARNUNG: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose.

Befolgen Sie für bewährte Verfahren beim Auspacken, Reinigen oder Handhaben Ihres Monitors die Anweisungen in der nachstehenden Liste:

• Feuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit etwas Wasser an. Verwenden Sie nach Möglichkeit ein spezielles Bildschirmreinigungstuch oder eine für antistatische Beschichtungen geeignete Lösung. Verzichten Sie auf Benzin, Verdünner, Ammoniak, scheuernde Reiniger und Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine Reinigungsmittel, da diese einen milchigen Film auf dem Monitor zurücklassen können.
• Falls Sie beim Auspacken Ihres Monitors weißes Pulver bemerken, wischen Sie dieses mit einem Tuch ab.
• Gehen Sie vorsichtig mit Ihrem Monitor vor, da Kratzer bei dunklen Monitoren auffälliger sind als bei hellen.
• Verwenden Sie zur Wahrung optimaler Bildqualität an Ihrem Monitor einen sich dynamisch ändernden Bildschirmschoner oder schalten Sie Ihren Monitor bei Nichtbenutzung aus.

Ihren Monitor einrichten

Ständer anschließen

HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht.
HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

△ ACHTUNG: Legen Sie den Monitor auf eine flache, saubere und weiche Oberfläche, um seinen Bildschirm nicht zu verkratzen.

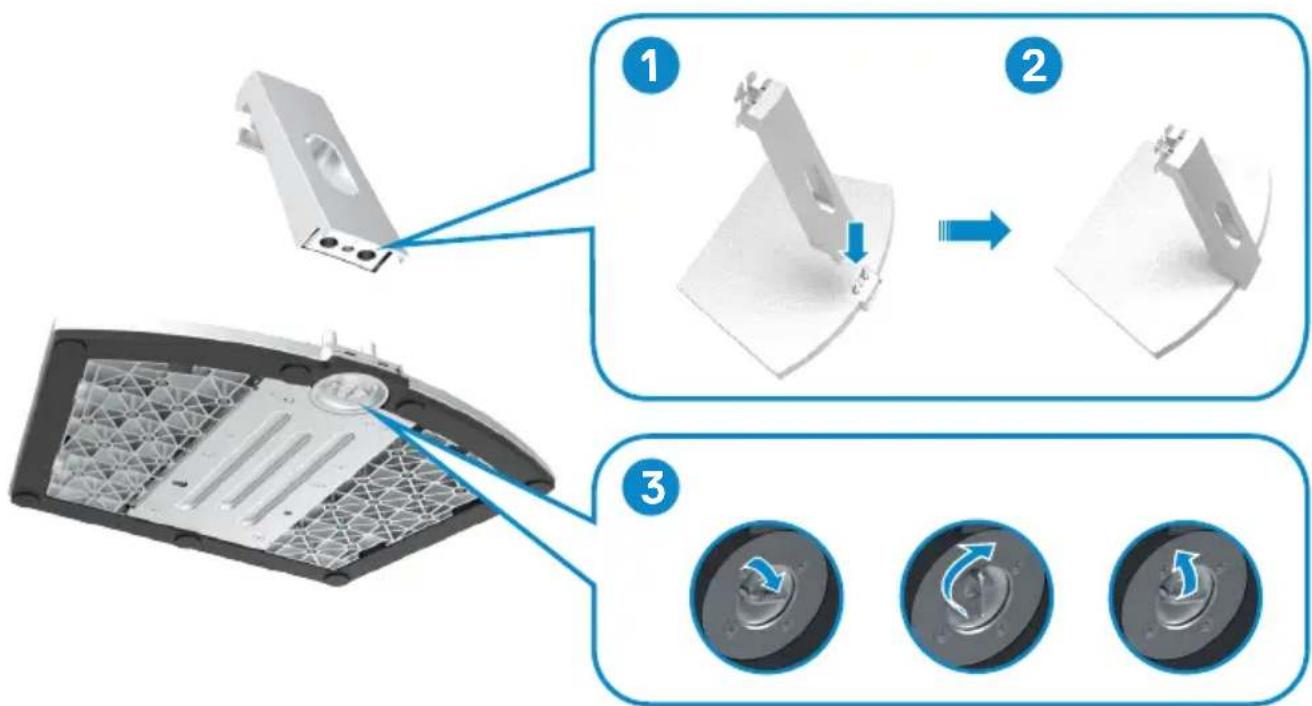

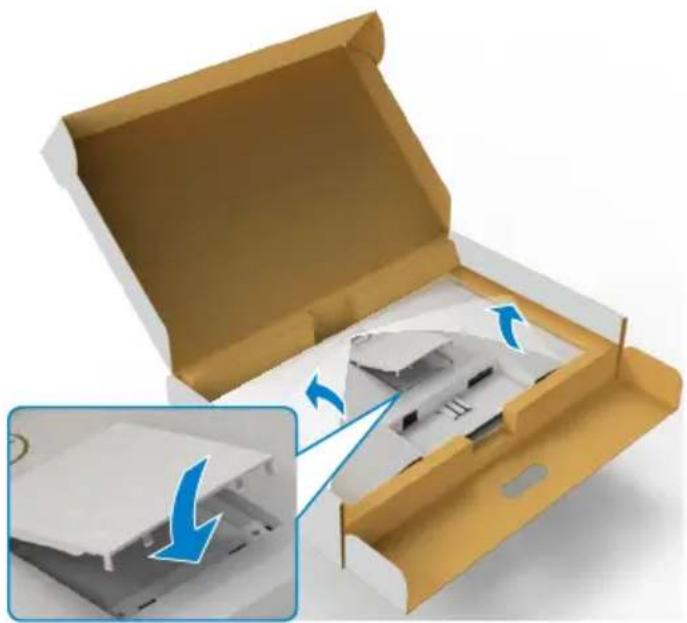

So befestigen Sie den Monitorständer:

1. Richten Sie die Riegel an der Basis an den Schlitzen am Ständer aus.
2. Setzen Sie den Ständer fest an der Basis ein.
3. Öffnen Sie den Schraubgriff an der Unterseite der Basis und drehen Sie ihn zum Festziehen der Schraube im Uhrzeigersinn. Schließen Sie dann den Schraubgriff.

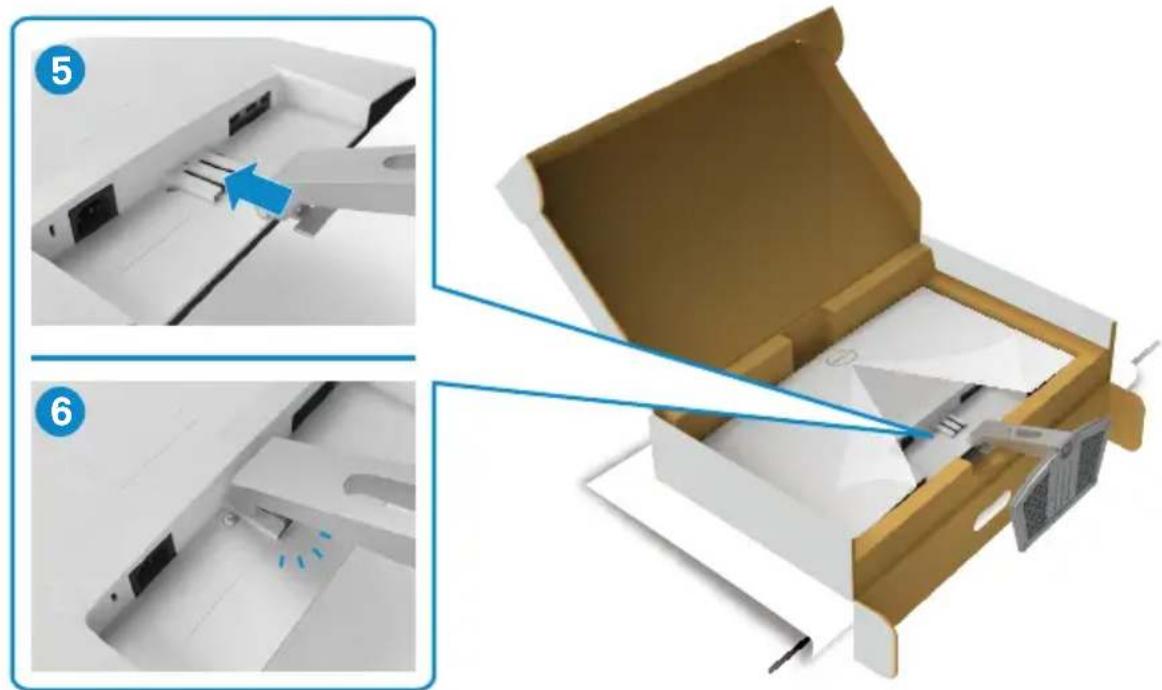

1. Öffnen Sie die Schutzabdeckung des Monitors und installieren Sie die VESA-Schraubabdeckung.

1. Richten Sie die Riegel am der Ständerhalterung an den Kerben an der Rückseite des Monitors aus.

2. Stecken sie die Ständerhalterung in die Monitorkerbe, bis sie einrastet.

△ACHTUNG: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten.

1. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund.

1. Heben Sie die Schutzabdeckung vom Monitor an.

HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor auf den angenehmsten Betrachtungswinkel anpassen.

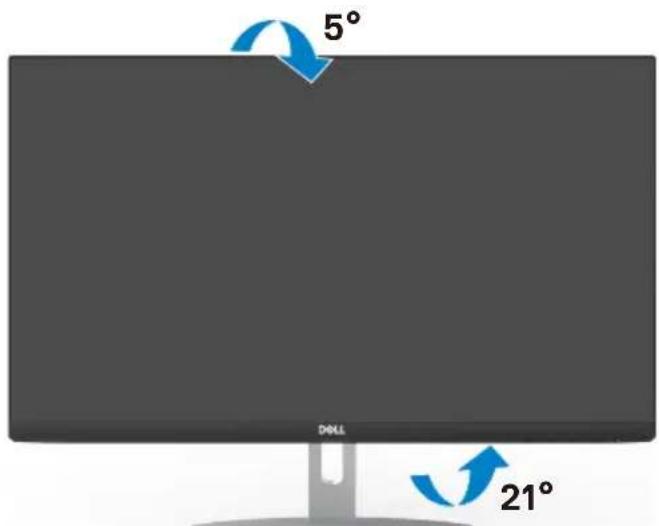

5° 21°

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

Ihren Monitor anschließen

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

So schließen Sie Ihren Monitor an den Computer an:

1 Schalten Sie Ihren Computer aus.

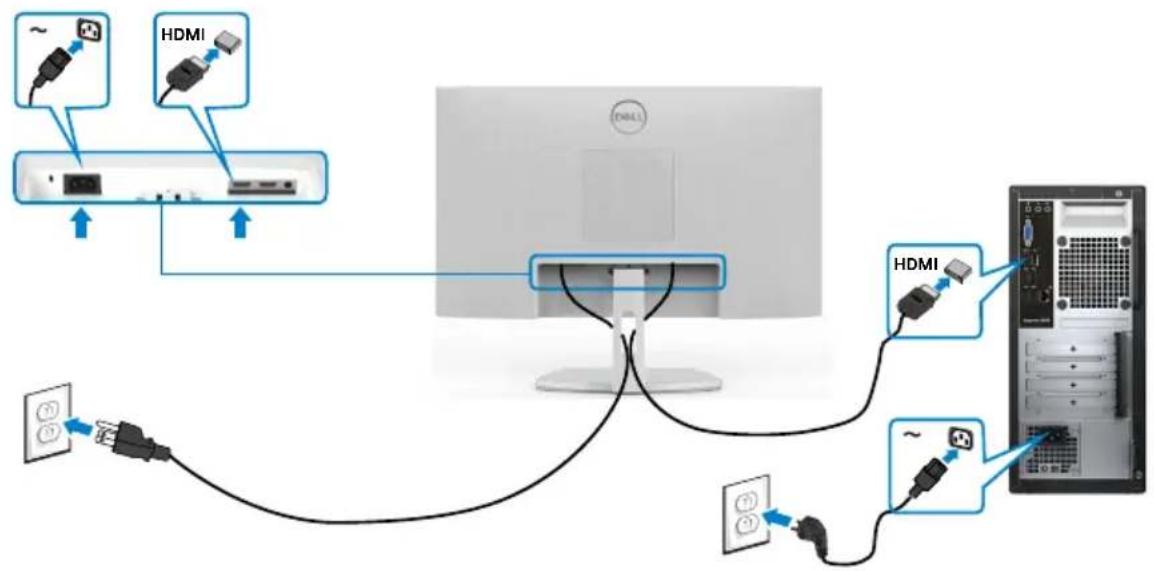

2 Verbinden Sie die HDMI Kabel vom Monitor mit dem Computer.
3 Schalten Sie Ihren Monitor ein.
4 Wählen Sie die richtige Eingangsquelle über das Bildschirmmenü Ihres Monitors und schalten Sie Ihren Computer ein.

HDMI-Kabel anschließen

Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt.

Monitor mit Kensington-Schloss sichern (optional)

Der Schlitz des Sicherheitsschlosses befindet sich an der Unterseite des Monitors. (Siehe Steckplatz für Sicherheitsschloss)

Weitere Informationen zur Verwendung des Kensington-Schlosses (separat erhältlich) finden Sie in der mit dem Schloss gelieferten Dokumentation.

Sichern Sie den Monitor mit dem Kensington-Sicherheitsschlosse an einem Tisch.

HINWEIS: Das Bild dient ausschließlich der Veranschaulichung. Das Aussehen des Schlosses kann abweichen.

Abnehmen des Monitorständers

ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD-Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt.

HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

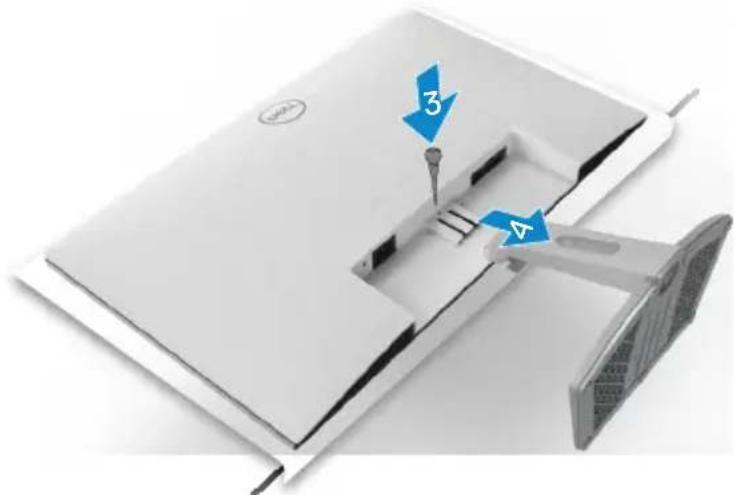

So entfernen Sie den Ständer:

1. Platzieren Sie ein weiches Polster oder ein Sitzkissen nahe einer Tischkante und legen Sie den Monitor mit der Bildschirmseite nach unten darauf.
2. Drücken Sie den Ständer zum Zugreifen auf den Freigaberiegel nach unten.
3. Drücken Sie den Freigaberiegel mit einem langen Schraubendreher.
4. Schieben Sie die Ständerbaugruppe aus dem Monitor heraus, während Sie den Freigaberiegel gedrückt halten.

VESA-Abdeckung entfernen:

Drücken Sie die Kerbe an der VESA-Abdeckung, um sie von der Rückseite des Displays zu lösen.

HINWEIS: Sichern Sie das Wandmontageset mit Schrauben (M4 x 10 mm) am Monitor.

Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferte Dokumentation.

1 Platzieren Sie ein weiches Polster oder ein Sitzkissen nahe einer Tischkante und legen Sie den Monitor mit der Bildschirmseite nach unten darauf.
2 Entfernen Sie den Ständer.
3 Entfernen Sie die vier Schrauben der Rückblende mit einem Kreuzschraubendreher.
4 Verbinden Sie die Montagehalterung aus dem Wandmontageset mit dem Monitor.
5 Befolgen sie die mit dem Wandmontageset gelieferten Anweisungen und montieren Sie den Monitor an der Wand.

HINWEIS: Zur Nutzung mit UL- oder CSA-gelisteter Wandhalterung mit einer minimalen Belastbarkeit von 13,2 kg (S2421HN/S2421NX)/17,2 kg(S2721HN/S2721NX).

Monitor bedienen

Monitor einschalten

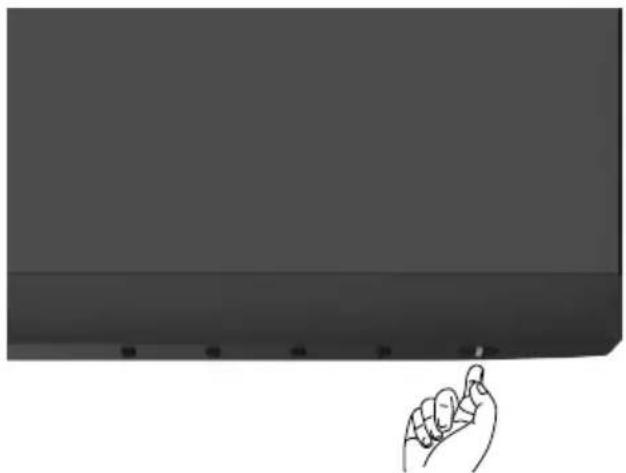

Drücken Sie auf die Waste, um den Monitor einzuschalten.

Bedienelemente an der Frontblende verwenden

Passen Sie die Spezifikationen des angezeigten Bildes über die Bedienelemente am unteren Rand des Monitors an. Wenn die Bedientasten genutzt werden, erscheint ein OSD-Menü mit numerischen Werten am Bildschirm.

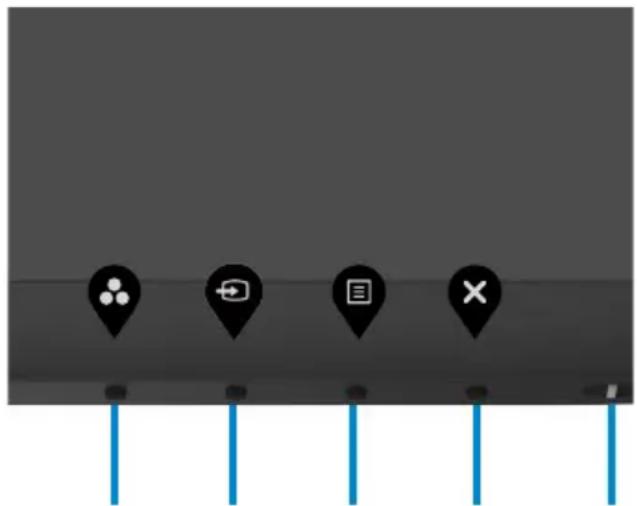

34512

Taste an der -Frontblende Beschreibung
1		Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi.
	Schnelltaste: Voreinstellungsmodi
2		Treffen Sie mit dieser Taste eine Auswahl aus einer Liste mit Eingangssignalen.
	Schnelltaste: Eingangsquelle
3		Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen.Siehe Menüsystem aufrufen.
	Menü
4		Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü bzw. zum Verlassen des Hauptmenüs.
	Verlassen
5		Mit der Ein/Aus schalten Sie den Monitor ein und aus.Die weiße LED zeigt an, dass der Monitor eingeschaltet und voll funktionsfähig ist.Eine pulsierende weiße LED zeigt den DPMS-Bereitschaftsmodus an.
	Ein/Aus (mit Betriebsanzeige)

OSD-Sperre verwenden

Sie können die Tasten an der Frontblende sperren, um einen Zugriff auf das Bildschirmmenü und/oder die Ein-/Austaste zu verhindern.

Sperren Sie die Tasten mit Hilfe des Menüs Lock (Sperre).

1. Wählen Sie eine der folgenden Optionen.

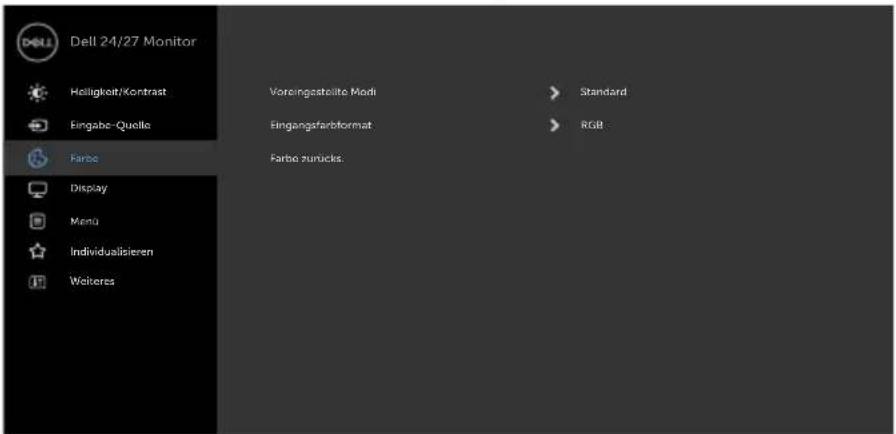

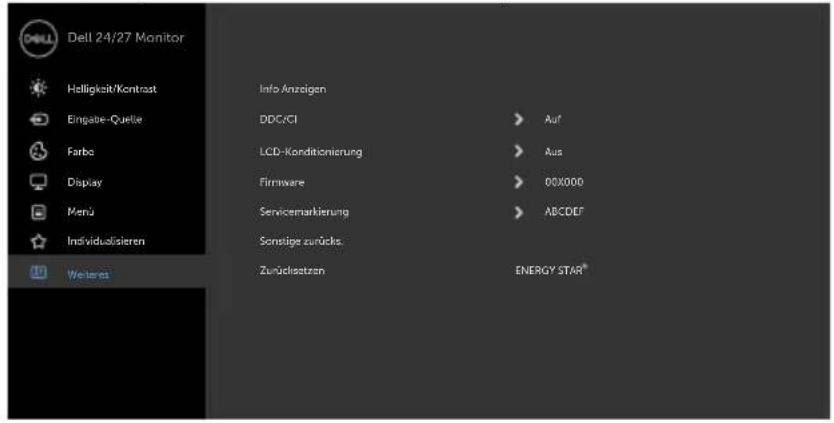

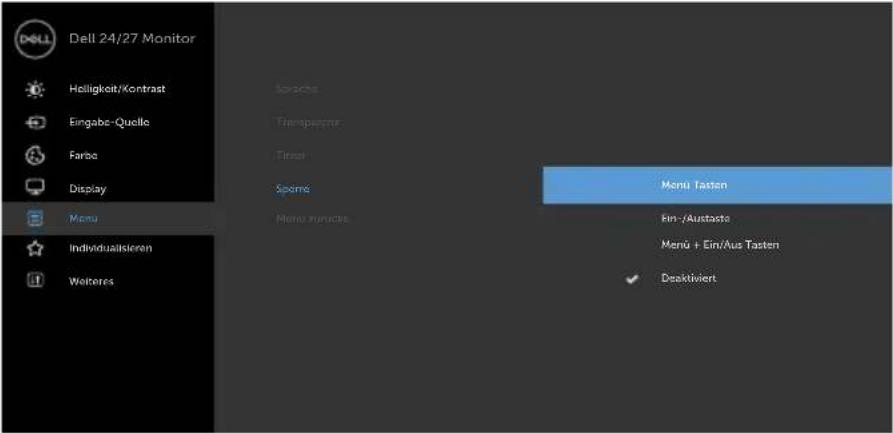

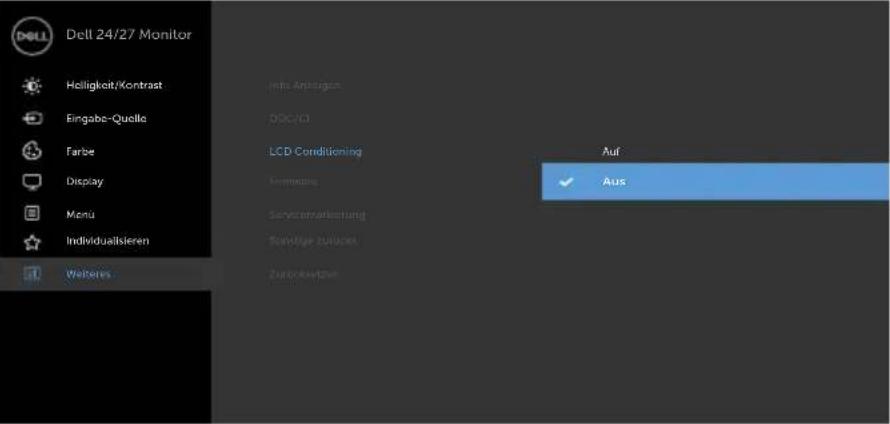

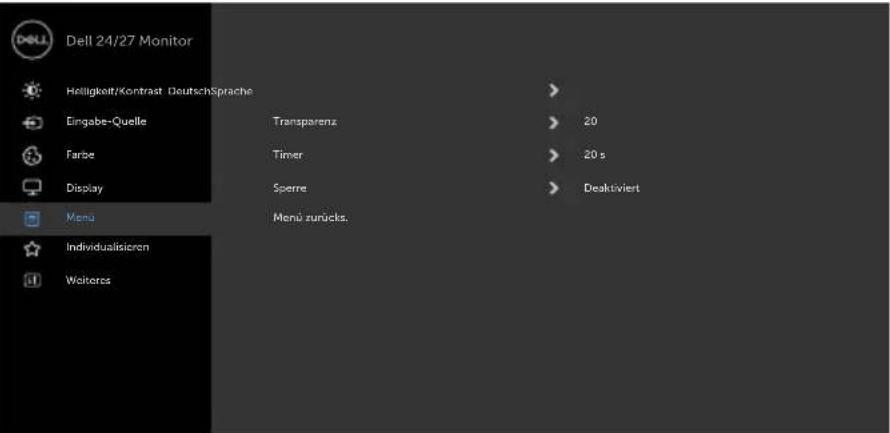

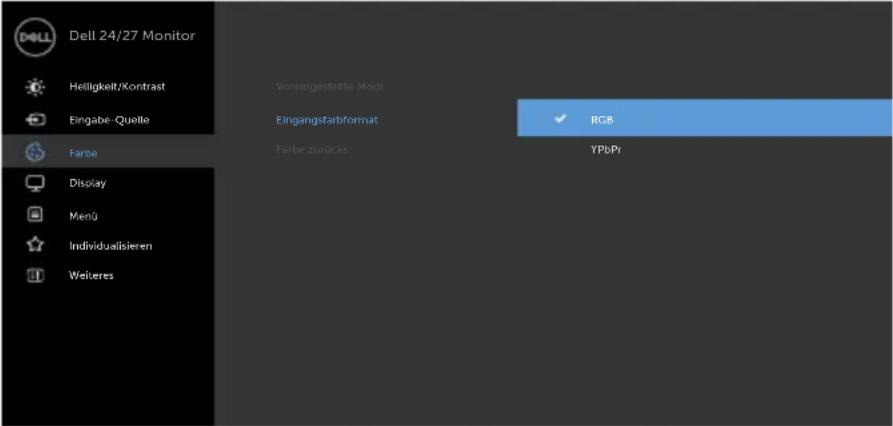

Dell 24/27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Audio Manü Individualisikan Wolteres Sprache Transparenz Timer Sperre Menu zurücks. Menu Tasien Ein-/Ausstaste Menü + Ein/Aus Taster Dealiniviert

1. Die folgende Meldung erscheint.

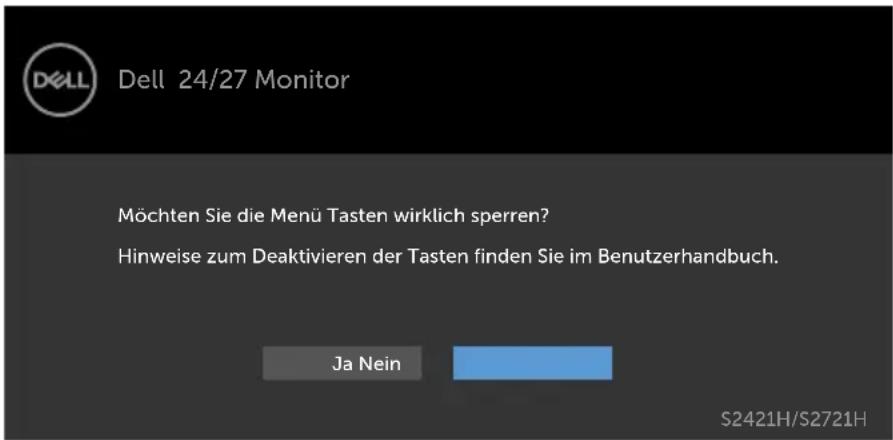

Dell 24/27 Monitor Möchten Sie die Menü Tasten wirklich sperren? Hinweise zum Deaktivieren der Tasten finden Sie im Benutzerhandbuch. Ja Nein S2421H/S2721H

1. Wählen Sie Ja, um die Tasten zu sperren. Sobald die Tasten gesperrt, wird beim Drücken einer beliebigen Taste das Sperrsymbol angezeigt.

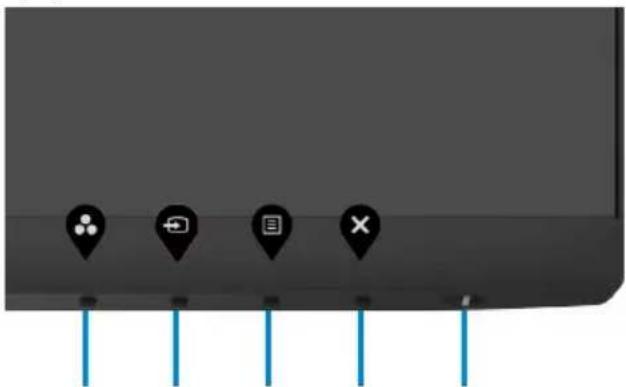

Sperren Sie die Taste(n) über die Bedientaste an der Frontblende.

1. Halten Sie die Taste 4 vier Sekunden gedrückt, ein Menü wird am Bildschirm angezeigt.

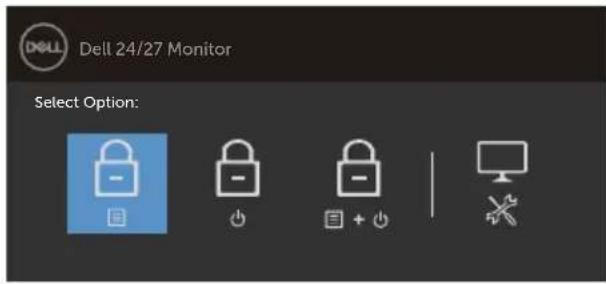

Dell 24/27 Monitor Select Option: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1. Wählen Sie eine der folgenden Optionen:

Optionen Beschreibung

1		Wählen Sie diese Option zum Sperren der Bildschirmmenüfunktion.
	Menütasten sperren
2		Sperren Sie mit dieser Option die Ein-/Austaste.Dadurch wird verhindert, dass der Nutzer den Monitor mit der die Ein-/Austaste ausschaltet.
	Ein-/Austaste sperren
3		Sperren Sie mit dieser Option das Bildschirmmenü und die Ein-/Austaste, um den Monitor auszuschalten.
	Menütasten und Ein-/Austaste sperren

Optionen Beschreibung

4		Führen Sie mit dieser Option die integrierte Diagnose aus, siehe Integrierte Diagnose.
	Integrierte Diagnostik

So sperren Sie die Tasten.

Halten Sie die Taste 4 vier Sekunden gedrückt, bis ein Menü am Bildschirm angezeigt wird. Die folgende Tabelle beschreibt die Optionen zur Freigabe der Bedientasten an der Frontblende.

1		Mit dieser Option entsperren Sie die Bildschirmmenüfunktion.
Menütasten freigeben
2		Entsperren Sie mit dieser Option die Ein-/Austaste, um den Monitor auszuschalten.
Ein-/Austaste freigeben
3		Entsperren Sie mit dieser Option das Bildschirmmenü und die Ein-/Austaste, um den Monitor auszuschalten.
Menütasten und Ein-/Austaste freigeben
4		Führen Sie mit dieser Option die integrierte Diagnose aus, siehe Integrierte Diagnose.
Integrierte Diagnostik

Taste an der-Frontblende

Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors.

1 2 3

Taste an der -Frontblende Beschreibung

1			Passen Sie mit den Tasten Aufwärts (erhöhen) und Abwärts (verringern) die Elemente im OSD-Menü an.
	Aufwärts	Abwärts
2			Bestätigen Sie Ihre Auswahl mit der OK-Taste.
	OK
3			Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück.
	Zurück

Bildschirmmenü (OSD) verwenden

Menüsystem aufrufen

HINWEIS: Änderungen am OSD-Menü werden automatisch gespeichert, wenn Sie ein anderes OSD-Menü aufrufen, das OSD-Menü verlassen oder warten, bis das OSD-Menü automatisch ausgeblendet wird.

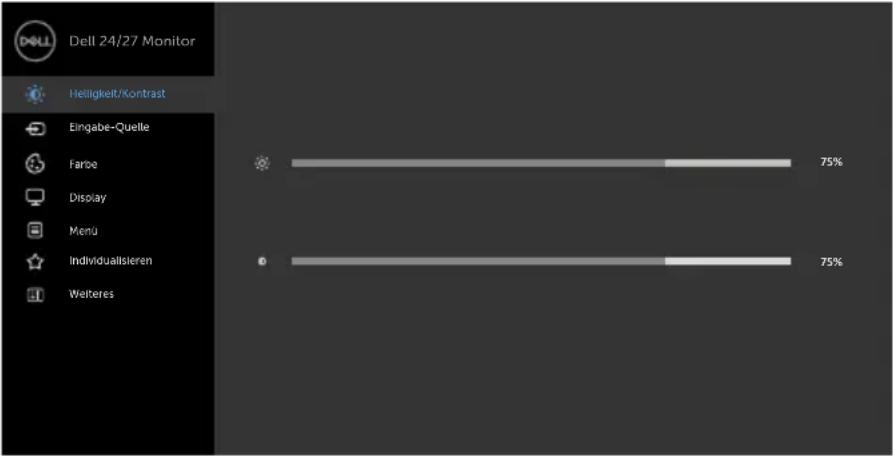

1 Drücken Sie zum Öffnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die

-Taste.

2 Bewegen Sie sich mit den Tasten und zwischen den Optionen. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben.
3 Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste > oder
oder
4 Wählen Sie mit - und -Tasten den gewünschten Parameter aus.
5 Drücken Sie zum Aufrufen des Schiebereglers die -Taste, nehmen Sie dann Ihre Änderungen mit der Taste oder entsprechend den Anzeigen im Menü vor.
6 Mit zum vorherigen Menü zurückkehren, mit Annahmen und zum vorherigen Menü zurü ckkehren.

Symbol	Menü und Untermenüs	Beschreibung
	Helligkeit / Kontrast	Über dieses Menü aktivieren Sie die Helligkeit/Kontrast-Einstellung.
		[S42D] [K83S]
	Helligkeit Die Helligkeit passt die Luminanz der Hintergrundbeleuchtung an (Minimum 0, Maximum 100).Drücken Sie zum Erhöhen der Helligkeit die ▶-Taste.Drücken Sie zum Verringern der Helligkeit die ▶-Taste.
	Kontrast Passen Sie zuerst die Helligkeit an; stellen Sie den Kontrast dann nur ein, wenn weitere Anpassungen erforderlich sind.Mit ▶ erhöhen Sie den Kontrast, mit ▶erringern Sie den Kontrast (von 0 bis 100).Der Kontrast passt das Verhältnis zwischen Dunkelheit und Helligkeit am Monitor an.

Symbol	Menü und Untermenüs	Beschreibung
	Eingangsquelle	Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videoeingängen aus, die mit Ihren Monitor verbunden sein können.
		[73KA] [20WA] [WTKA]
	HDMI 1 Wählen Sie den HDMI1-Eingang, wenn Sie den analogen Anschluss HDMI1 verwenden.Drücken Sie zur Auswahl derHDMI-Eingangsquelle
	HDMI 2 Wählen Sie den HDMI2-Eingang, wenn Sie den analogen Anschluss HDMI2 verwenden.Drücken Sie zur Auswahl derHDMI-Eingangsquelle
	Auto-Auswahl	Wählen Sie mit die Option Auto-Wahl, damit der Monitor verfügbare Eingangsquellen scannt.
	Eingangsquelle-stellungen zurück-setzen	Setzt die Eingang squellestellungen auf die werkseitigen Standards zurück.

HDMI 1 Wählen Sie den HDMI1-Eingang, wenn Sie den analogen Anschluss HDMI1 verwenden. Drücken Sie zur Auswahl derHDMI-Eingangsquelle
HDMI 2 Wählen Sie den HDMI2-Eingang, wenn Sie den analogen Anschluss HDMI2 verwenden. Drücken Sie zur Auswahl derHDMI-Eingangsquelle
Auto-Auswahl	Wählen Sie mit die Option Auto-Wahl, damit der Monitor verfügbare Eingangsquellen scannt.
Eingangsquelle-stellungenzurück-setzen	Setzt die Eingang squellestellungen auf die werkseitigen Standards zurück.

Symbol

Menü und Untermenüs

Beschreibung

Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an.

Dell 24/27 Monitor Helligkeit/Kontrast Fingabe-Quello Farbe Display Menu Individualisieren Weiteres Vorcingsteilte Modi Eingangsfarbformat Farbe zurücks. Standard RGB

Symbol	Menü und Untermenüs	Beschreibung
	VoreingestellterModus	Wenn Sie Preset Modes (Voreingestellte Modi) wählen, können Sie aus einer Liste zwischen Standard, ComfortView, Movie (Film), FPS, RTS, RPG, Warm, Cool (Kalt) oder Custom Color (Benutzerfarbe) wählen.
		[CTZS] [AAYB] [SAT3] [02A0]Standard: Standardfarbeinstellungen. Dies ist der voreingestellte Standardmodus.ComfortView: Verringert die Intensität des vom Bildschirm ausgegebenen blauen Lichts für eine komfortablere Betrachtung.WARNUNG: Zu den möglichen Langzeiteffekten des vom Monitor abgestrahlten blauen Lichts zählen Verletzungen, wie Augenüberlastung, Augenermüdung und Augenschäden. Zudem kann eine längere Nutzung des Monitors bspw. zu Nacken-, Arm-, Rücken- und Schulterschmerzen führen. Weitere Informationen finden Sie unter Ergonomie.Movie (Film): Lädt die für Filme geeigneten Farbeinstellungen.FPS: Lädt die für Egoshooter geeigneten Farbeinstellungen.RTS: Lädt die für Echtzeitstrategiespiele geeigneten Farbeinstellungen.RPG: Lädt die für Rollenspiele geeigneten Farbeinstellungen.Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer.Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler.Angepasste Farbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie zum Anpassen der Rot-, Grün- und Blauwerte die Tasten und und erstellen Ihren eigenen voreingestellten Farbmodus.
	Eingangs -farbformat	Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB: Wählen Sie diese Option, falls Ihr Monitor per HDMI Kabel mit einem Computer (oder DVD-Player) verbunden ist.YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur YPbPr-Ausgabe unterstützt.
	Farbton	Passen Sie den Farbton mit und zwischen „0“ und „100“ an.HINWEIS: Die Farbton-Einstellung ist nur in den Modi Film und FPS,RTS,RPG verfügbar.
	Sättigung	Passen Sie die Sättigung mit und zwischen „0“ und „100“ an.HINWEIS: Die Sättigung-Einstellung ist nur in den Modi Film und FPS,RTS,RPG verfügbar.
	Farbeinstellungen zurück-setzen	Setzt die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.

Farbton	Passen Sie den Farbton mit und zwischen „0“ und „100“ an.HINWEIS: Die Farbton-Einstellung ist nur in den Modi Film und FPS,RTS,RPG verfügbar.
Sättigung	Passen Sie die Sättigung mit und zwischen „0“ und „100“ an.HINWEIS: Die Sättigung-Einstellung ist nur in den Modi Film und FPS,RTS,RPG verfügbar.
Farbein-stellungenzurück-setzen	Setzt die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.

Symbol	Menü und Untermenüs	Beschreibung
	Anzeige	Passen Sie das Bild über die Anzeigeeinstellungen an.
		Längen-/Seitenverhältnis > Breite 16:9Scharfol > 50Reaktionszeit > NormalAnzeige zurücks.

Symbol	Menü und Untermenüs	Beschreibung
	Menü	Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw.
		[64K7] [0H6A] [00XX]
	Sprache Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein.Englisch, Spanisch, Französisch, Deutsch, Portugiesisch (Brasilianisch), Russisch, Vereinfachtes Chinesisch oder Japanisch.
	Transparenz	Wählen Sie diese Option, um die Menütransparenz mit und einzustellen (min. 0 / max. 100).
	Timer OSD-Zeitüberschreitung: Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll.Passen Sie den Schieberegler mit und in 1-Sekunden-Schritten auf 5 bis 60 Sekunden an.

Symbol	Menü und Untermenüs	Beschreibung
	Sperren	Steuert den Nutzerzugriff auf Anpassungen. Die Tasten werden gesperrt.
		[074A] [0YYW]
		• Menütasten: Menütasten per OSD sperren.• Ein-/Austaste: Ein-/Austaste per OSD sperren.• Menütasten + Ein-/Austaste: Menütasten und Ein-/Austaste per OSD sperren• Deaktivieren: Halten Sie die -Taste neben der Ein-/Austaste zur Freigabe der Tasten vier Sekunden gedrückt.
	Menüeins-tellungen zurücksetzen	Setzt die Menüeinstellungen auf die werkseitigen Standards zurück.
	Anpassen
		Dell 24/27 MonitorHelligkeit/KontrastEingabe-QuelloFarbeDisplayMenuIndividualisierenWelteres	Direkttaste 1Personalisieren rücksetzen	Vorreingestellte ModiEingabe-Quello Direkttaste 2An im An ModusLED der Ein-/Austaste

Schnelltaste 1	Stellen Sie die Schnelltaste 1 auf Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis oder Lautstärke ein.
Schnelltaste 2	Stellen Sie die Schnelltaste 2 auf Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis oder Lautstärke ein.
Ein-/Austaste-LED	Ermöglicht Ihnen die Einstellung der Betriebsanzeige zum Energiesparen.
Anpassung zurücksetzen	Setzt alle Schnelltasten auf die werksseitigen Standards zurück.

Symbol

Menü und Untermenüs

Beschreibung

Sonstiges Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option.

Dell 24/27 Monitor Helligkeit/Kontrost Eingabe-Quette Farbe Display Menu Individualsieren Weltered Info Anzeigen DDC/CI LCD-Konditionierung Firmware Servicemarkierung Sonstige zurück. Zurücksatzen Auf Aus 00X000 ABCOEF ENERGY STAR®

Info anzeigen Zeigt die aktuellen Monitoreinstellungen.

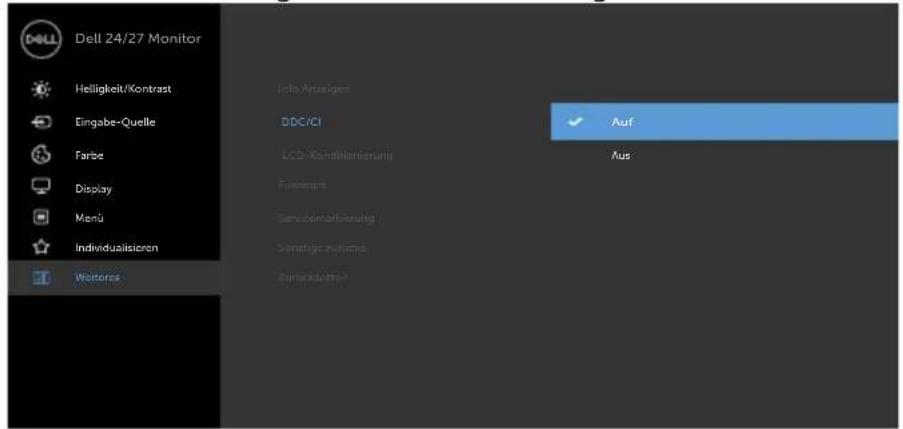

DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer. Wählen Sie zum Abschalten dieser Funktion Aus. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung.

Dell 24/27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Manü Individualisieren Weitere Info Anteiligen DDC/CI LCD-Konstaltierung Fremware Servicierarbeitung Sonstige hunsatz. Zumgeschäfte Auf Aus

Symbol	Menü und Untermenüs	Beschreibung
	LCD-Behandlung	Hilft bei der Reduzierung schwacher Geisterbilder.Je nach Grad der Geisterbilder kann das Programm einige Zeit erfordern. Wählen Sie zum Starten des Vorgangs Ein.
		[S80C] [WYC0] [N3Y2]

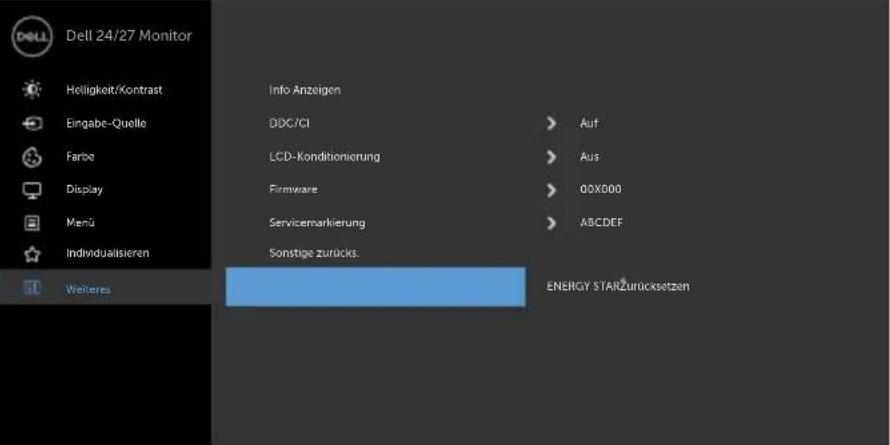

	Firmware Zeigt die Firmware-Version Ihres Monitors.
	Service-Tag Zeigt das Service-Tag. Das Service-Tag ist ein eindeutiger alphanumerischer Identifikator, der Dell die Identifikation von Produktspezifikationen und den Zugriff auf Garantieinformationen ermöglichtHinweis: Das Service-Tag ist zudem auf ein Schild an der Unterseite des Ständers gedruckt.
	Sonstige Einstellungen zurücksetzen	Stellt sonstige Einstellungen, wie DDC/CI, auf die werksseitigen Standards zurück.
	Werkseins -tellungen	Setzt alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurück. Es gibt auch Einstellungen für Tests nach ENERGY STAR®.

OSD-Warnmeldungen

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung:

S2421HN/S2421NX

Dell 24 Monitor

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt.

Ändern Sie Ihr Eingangstimming auf 1920x1080, 60Hz oder ein anderes

Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

S2421HN/S2421NX

S2721HN/S2721NX

Dell 27 Monitor

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt.

Ändern Sie Ihr Eingangstiming auf 1920x1080, 60Hz oder ein anderes

Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

S2721HN/S2721NX

Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Auflösungsspezifikationen für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 1920 x 1080.

Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird.

S2421HN/S2421NX

Dell 24 Monitor

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über

PC-Anwendungen wird deaktiviert.

Möchten Sie die DDC/CI-Funktion deaktivieren?

Ja Nein

S2421HN/S2421NX

S2721HN/S2721NX

Dell 27 Monitor

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über

PC-Anwendungen wird deaktiviert.

Möchten Sie die DDC/CI-Funktion deaktivieren?

Ja Nein

\2721HN/\2721NX

Wenn der Monitor den Bereitschaftsmodus aufruft, wird folgende Meldung angezeigt:

S2421HN/S2421NX

Dell 24 Monitor

In den Standby-Modus gehen...

S2421HN/S2421NX

S2721HN/S2721NX

Dell 27 Monitor

In den Standby-Modus gehen...

S2721HN/S2721NX

Aktivieren Sie den Computer und wecken den Monitor zum Zugriff auf das OSD

Falls Sie eine andere Taste als die Ein-/Austaste drücken, erscheint je nach ausgewähltem Eingang eine der folgenden Meldungen:

S2421HN/S2421NX Dell 24 Monitor Kein HDMI1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. S2421HN/S2421NX S2721HN/S2721NX Dell 27 Monitor Kein HDMI1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. S2721HN/S2721NX

Falls HDMI1,HDMI2-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfenster wie nachstehend gezeigt.

Siehe Problemlösung für weitere Informationen.

Maximale Auflösung einstellen

So stellen Sie die maximale Auflösung des Monitors ein:

Unter Windows 7, Windows 8 oder Windows 8.1:

1. Nur bei Windows 8 oder Windows 8.1: Schalten Sie durch Auswahl der Desktop-Kachel zum klassischen Desktop. Bei Windows Vista und Windows 7: Überspringen Sie diesen Schritt.
2. Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Screen Resolution (Bildschirmauflösung).
3. Klicken Sie auf die Auswahlliste der Screen Resolution (Bildschirmauflösung) und wählen Sie 1920 x 1080.
4. Klicken Sie auf OK.

Unter Windows 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Display Settings (Anzeigeeinstellungen).
2. Klicken Sie auf Advanced display settings (Erweiterte Anzeigeeinstellungen).
3. Klicken Sie auf die Auswahlliste von Resolution (Auflösung) und wählen Sie 1920 × 1080.
4. Klicken Sie auf Apply (Übernehmen).

Falls 1920 x 1080 nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab:

Falls Sie einen Desktop- oder Notebook-PC von Dell haben:

- Rufen Sie http://www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter.

Falls Sie einen Computer (Notebook oder Desktop) von einer anderen Marke als Dell nutzen:

• Rufen Sie die Support-Webseite des Computerherstellers auf und laden Sie die aktuellsten Grafiktreiber herunter.
• Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie die aktuellster Grafiktreiber herunter.

Problemlösung

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

Selbsttest

Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch:

1. Schalten Sie Computer und Monitor aus.

2. Trennen Sie das Videokabel von der Rückseite des Computers. Ziehen Sie vor Gewährleistung eines angemessenen Selbsttests alle Videokabel an der Rückseite des Computers ab.

3. Schalten Sie den Monitor ein.

Das schwebende Dialogfenster sollte auf dem Bildschirm (vor schwarzem Hintergrund) erscheinen, wenn der Monitor kein Videosignal erkennen kann und richtig funktioniert. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Je nach ausgewähltem Eingang durchläuft eines der nachstehend gezeigten Dialogfenster kontinuierlich den Bildschirm.

4 Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.
5 Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.

Falls Ihr Monitorbildschirm nach dem vorherigen Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und den Computer, denn Ihr Monitor funktioniert ordnungsgemäß.

Integrierte Diagnose

Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt.

So führen Sie die integrierte Diagnose durch:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2. Halten Sie die Taste 4 vier Sekunden gedrückt, ein Menü wird am Bildschirm angezeigt.
3. Wählen Sie die integrierte Diagnostikoption . Ein grauer Bildschirm erscheint.
4. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
5. Drücken Sie erneut Taste 1 an der Frontblende. Der Bildschirm wird rot.
6. Untersuchen Sie den Bildschirm auf Abweichungen.
7. Wiederholen Sie die Schritte 5 bis 6, um die Anzeige an grünen, blauen, schwarzen und Textbildschirmen zu prüfen.

Der Test ist abgeschlossen, sobald der Textbildschirm erscheint. Drücken Sie zum Verlassen erneut Taste 1.

Falls Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmanomalien feststellen, funktioniert der Monitor richtig. Prüfen Sie Videokarte und Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge:

Allgemeine Symptome	Was Sie bemerken	Korrekturvorschläge
Kein Video/ Betriebs-LED aus	Kein Bild • Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.· Vergewissern Sie sich, dass die Steckdose richtig funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.· Achten Sie darauf, die Ein-/Austaste vollständig hinunterzudrücken.· Stellen Sie sicher, dass über das Menü Eingangsquelle die richtigeEingangsquelleausgewählt ist.
Kein Video/ Betriebs-LED ein	Kein Bild oder keine Helligkeit	· Erhöhen Sie Helligkeit und Kontrast über das Bildschirmmenü.· Führen Sie die Selbsttestfunktion des Monitors aus.· Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.· Führen Sie die integrierte Diagnose aus.· Stellen Sie sicher, dass über die TasteEingangsquellenauswahldie richtige Eingangsquelle ausgewählt ist.
Fehlende Pixel	Punkte auf dem LCD-Bildschirm	· Schalten Sie das Gerät aus und wieder ein.· Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.· Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel	Helle Punkte auf dem LCD-Bildschirm	· Schalten Sie das Gerät aus und wieder ein.· Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.· Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:www.dell.com/support/monitors.
Helligkeits probleme	Bild zu dunkel oder zu hell	· Setzen Sie den Monitor auf die Werkseinstellungen zurück.· Passen Sie Helligkeit und Kontrast über das Bildschirmmenü an.
Sicherheitsprobleme	Sichtbare Anzeichen von Rauch oder Funken	Nehmen Sie keine Schritte zur Problemlösung vor.Wenden Sie sich umgehend an Dell.
Periodisch auftretende Probleme	Monitor-störungen trete746.A0A02.0001n nur manchmal auf	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
Fehlende Farbe Farbloses Bild		Führen Sie die Selbsttestfunktion des Monitors aus.Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.
Falsche Farbe Bildfarbe nicht gut		Ändern Sie je nach Anwendung die Einstellungen der voreingestellten Modi im OSD-Menü Farbe.Stellen Sie die R/G/B-Werte unter Anpassen ein. Farbe im OSD-Menü Farbe.Ändern Sie das Eingangsfarbformat unter Erweiterte Einstellungen im OSD auf PC-RGB oder YPbPr ab.Führen Sie die integrierte Diagnose aus.
Ein auf dem Monitor längere Zeit verbliebenes, statisches Bild hat sich eingebrannt	Einschwacher Schatten von einer statischen Bildanzeige erscheint auf dem Bildschirm	Verwenden Sie die Energieverwaltung, damit sich der Monitor bei Nichtbenutzung ausschaltet (weitere Informationen finden Sie unter Energiesparmodi).Oder verwenden Sie einen sich dynamisch ändernden Bildschirmschoner.

Produktspezifisch

Problem	Was Sie bemerken	Korrekturvorschläge
Bild ist zu klein Bild ist zentriert, füllt jedoch nicht den gesamten Anzeigebereich aus		Prüfen Sie die Seitenverhältnis-Einstellung im OSD Anzeigeeinstellungen.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Die Monitoreinstellungen können mit den Tasten an der Frontblende nicht angepasst werden	Das OSD-Menü erscheint nicht auf dem Bildschirm	Schalten Sie den Monitor aus, ziehen das Netzkabel und schließen es wieder an; schalten Sie den Monitor wieder ein.
Kein Eingangssignal bei Tastenbetätigung	Kein Bild, Licht leuchtet weiß.	Überprüfen Sie die Signalquelle. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm aus.	Das Bild kann nicht die gesamte Bildschirmhöhe oder -breite ausfüllen	Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.Führen Sie die integrierte Diagnose aus.

Anhang

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien

FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Dell kontaktieren

Kunden in den Vereinigte Staaten rufen die Nummer 800-WWW-DELL (800-999-3355) an

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.

Dell bietet online und über das Telefon verschiedene Support- und Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.

• Technische Online-Unterstützung — www.dell.com/support/monitors
  • Dell kontaktieren — www.dell.com/contactdell

Outline dimension

S2421H/HN/NX Outline Dimension
