BEDIENUNGSANLEITUNG MD 41007 Tevion

ÜBER DIESES GERÄT

Ihr Funkübertragungssystem überträgt Signale von einer Audio-/Videogeläte zu einem anderen Audio-/Videogeral. Dabei müssen keine Kabel installiert worden.

Typischerweise werden die Funksignale von einer Quelle mit Antenne (z. B. einem SAT-Receiver) zu einem anderen Gerät ohne Antenne (z. B. ein anderes IV-Gerät im Haus) geleitet, um die Antenne des ersten Gerats für das zweite Gerät nutzen zu können.

Sie können die Ferbedienung der Quelle einsetzen, um das emptangende Gerät zu steuern. Ihr System überwindet Distanzen von bis zum 100 m im Freien und 30 m im Haus.

Darüber hinaus ist es grundsätzlich möglich, das Funkübertragungssystem an einen PC anzuschließen und so z. B. digitale Präsentationen auf einen Fernseher zu übertragen.

TEVION®

Bitte aufklappen!

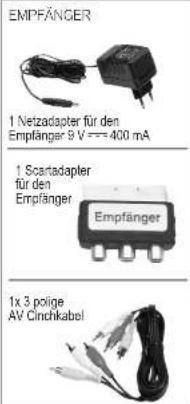

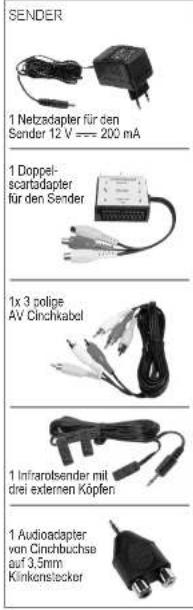

MITGELIEFERTES ZUBEHÖR

GARANTIEBEDINGUNGEN

Modell: MD 41007

EAN:28194448

Liebe Kurdin, lieter Kunde,

unsore TEVION Produkte unterliegen einer strengen Qualitäts Endkontrolls. Sohe dieses Gerät wider Erwarten nicht einwandfrei funktionieren, so worden Sie sich einfach an die auf ihrer Garantiekarte aufgeführte für Sie zuständige Service-Niederlassung.

Beschten Sie bitte Folgendes:

Die Garantbezif beträgt: die Jahre und beginnt am Tag des Kaurb. Bitte bewahren Sie den Kassenban als Nachweis für den Kauf auf. Bewahren Sie bitte auch die ausgefüllte Garantakarte auf. Die Garanteleistung gibt nur für Material- oder Fabikationafenler, nicht aber für Beschädigungen an zerbrechlichen Tellen, z. B. am Gehäuse.

Während der Garantiezeit können gelekte darinlose Funktöhe tragungsysteme unfrei an die urten stehende Serviceadresse gesandt worden. Sie erhösten dann ein neues oder repariertes Gerst kostenlos zurück Nach Ablauf der Garantiezeit haben. Sie ebenfalls die Möglichkeit, das belekte Geräft zweos Reparatur an die unten stehende Adresse zu senden. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

Bei missorauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Engriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht engeschränkt.

Bei Problemen mit Ihrem Gerät stehen wir Ihnen auch gerne telefonisch zur Verfügung.

MEDION

MTC Medion Technologie Center

Freiherr-vom-Stein-Str. 131 • D-45473 Mülheim/ Ruhr

Telefon: [phone] • Telefax: 018067 665 566

(0,12 Euro/Minute im Festrieß)

[e-mail]

http://www.miedion.com

NHL TVEHZACHS

SCHWERTSHINWESE 2

MOBLOHE SANAL GEBER AND BURGER 4

FUNKEDENUNG NUTZEN 4

SCART ORDER CIONH 4

RENEEDENUNG NUTZEN 4

AV-CIONH-KABET 6

SENDER ANSOHULESSEN 6

NETZAOPTER ANSOHULESSEN 7

AV-CHONH-KABET 6

INFAROT-EXTRAFORE (FENREROENUNG) 6

NETZAOPTER ANSOHULESSEN 7

AUF-STELTEN 7

DESPILKONOUNG FOR WHOPEC GEATE 8

DESPILKONOUNG FOR WHOPEC GEATE 9

SENDER AN BENN COMPUTER ANSOULESSEN 9

VOCOO-ONSMISE 9

EMP.ANGER ANSOHULESSEN 10

ANSOULUS DEBER AMTNONE 13

ANSOULUS DEBER AMTNONE 13

EURSTELN 13

KANALESTELLUGS 14

WERN STRAWGEN AUTERTEN 15

TECHINOSHE DATED 16

KONORANTESERKAJALUGS 17

SICHERHEITSHINWEISE

Lesen Sie bitte vor Inbetriebnahme die Sicherheitsvorschriften aufmerksam durch. Bewahren Sie die Bedienungsanleitung immer in Reichwoile auf. Beachten Sie die Warnungen in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

UMGEBUNGSBEDINGUNGEN

Schützen Sie das Gerät vor Feuchtigkeit und Hitze.

Vermeiden Sie es, die Geräte in Bereichen mit unzulänglicher Belüftung (z. B. zwischen Regalen oder dorthin, wo Vornänge oder Möbel die Belüftungsöffnungen verdecken) aufzustellen.

Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in die

Geräte. Seben Sie die Geräte nicht Tropf- oder Spritzwasser aus. Offene Brandquellen, wie z. B. brennende Kerzen, dürfen nicht auf die Geräte gestellt werden.

Die Gummilüße der Geräte können in Verbindung mit Möbeloberflächen Farbveränderungen hervorrufen. Stellen Sie die Geräte gegebenenfalls auf eine geeignete Unterlage.

NETZANSCHLUSS

Schließen Sie die Netzadapter nur an gut erreichbare Netzsteckdosen 230 V – 50 Hz an.

Verwenden Sie ausschließlich die mitgelieferten Notzadapter.

Versuchen Sie nie, die Netzadapter an andere Buchsen anzuschließen, da sonst Schäden verursacht werden können.

STÖRUNGEN

Ziehen Sie bei Beschädigungen des Netzadapters, der

Anschlusskabel oder der Geräte sofort den/die

Netzadapter aus der Netzsteckdose.

Versuchen Sie auf keinen Fall, die Geräte selber zu öffnen und/oder zu reparieren.

Wenden Sie sich an unser Service Center oder eine andere geeignete Fachwerkstatt.

UMWELTSCHUTZ

Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden.

GESUNDHEIT

Die geringe Sendeleistung der Geräte schließt eine gesundheitliche Gefährdung nach dem derzeitigen Stand der Forschung und Technik aus.

REINIGUNG UND PFLEGE

Verwenden Sie zum Reinigen ein trockenes, weiches Tuch.

Verwenden Sie keine Reinigungslösungen, die die Obertläche der Geräte angreifen können. Sprühen Sie den Reiniger niemals direkt auf die Geräte.

FUNKTIONSWEISE

Ihr Funkübertragungssystem dient dazu, die Reichweite von Audio- und Video-Signalen zu erhöhen. Benutzern Sie die Anlage für keinen anderen Zweck.

Die Anlage überträgt Signale von einer Audio-/Videoquelle an jede andere Anlage, die Audio-/Videosignale verarbeitet.

MÖGLICHE SIGNALGEBER UND EMPFÄNGER

Eine typische Anwendungen ist z B, den Fernsehempfang über Satellion-Receiver auf einen anderen Fernsehaparat im Haus weiterzulehen. Andere Audio-/Videoquellen können etwa ein DVD-Rekorder, ein Videorekorder, ein TV-Gerät, die „D-Box“ (Premiere) oder auch eine PC-Karte sein. Das empfangende Gerät, die sog. Signa senke, kann z B. ein Fernseher oder ein Verstärker sein.

FUNKSENDER UND -EMPFÄNGER ZLORDNEN

Der Sender des Funkübertragungssystems wird an die Audio-/Videoquelle der Empfänger an die Signaisenke angeschlossen. Mithilfe dreidriger AV-Cinch-Kabel überträgt das System die drei drei Signalarten Video sowie Audio-rechts und Audio-links.

FERNBEDIENUNG NUTZEN

So können die Frembedienung der Signalquelle nutzen, um den Empfang an der Signa senke zu steuern. Frembedienungssignale (Infrarot) werden in Funksignale gewandell und übertragen. Der Sonder wandell diese weder in ein Infrarotsignal um. Der Infrarolsonder gibt diese Signato zu dem entsprechendem Gerät weiter.

SCART ODER CINCH

Wenn die Audio-/Videoquelle einen SCART-Anschluss besitzt, nutzen Sie den Doppelscartadapter für den Sender. Wenn die Audio-/Videoosenke einen SCART-Anschluss besitzt, nutzen Sie den Scartadapter für den Emplänger.

Besitzt ein Gerät keinen SCART-Anschluss, nutzen Sie eins der dreiadrigen Circh-Kabel bzw. für das empfangende Gerät ein 75-Ohm-Anternenkabel. Für eine Quello mit Audiobuchse, wie etwa einen Kopfhörer, nutzen Sie den Audioadapter.

REICHWEITEN

Audio- und Videosignale werden im 2,4 GHz-Bereich übertragen. Im freien Feld beträgt die Reichweite ca. 100 m, innerhalb von Gebäuden ca. 30 m. Je nach Umgebungsbedingung kann die Reichweite geringer ausfallen.

BEISPIELANORDNUNG

SENDER ANSCHLIESSEN

Der Sender wird mit der Audio-/Video-Quelle verbunden. Dies kann z. B. ein SAT-Empfänger, ein Videorekorder, ein DVD-Gerät, ein TV-Gerät oder auch eine Grafik-Karte (siehe unten) sein.

AV-CINCH-KABEL

- Über SCART-Anschluss

Wenn das Gerät, einen SCART-Anschluss besitzt, verbinden Sie die LINE-

IN-Seite des Doppelscartadapters (Aurschrift: „Sender“) mit dem Gerät.

Verbinden Sie eins der beiden 3-achrigen AV-Cinch-Kabel mit den Farblich entsprechend gekennzeichneten Buchsen des Doppelscartadapters.

- Ohne SCART-Anschluss

Wenn das Gerät keinen SCART-Anschluss besitzt, verbinden Sie direkt die Stecker eines der beiden AV-Cinch-Kabel mit dem Gerät.

- Der gelbo Slacker ist für einen Video-Anschluss, der role für Audio rechts, der weiße für Audio links.

- Um nur Tonsignale zu übertragen, verbinden Sie nur die Audio-Stacker.

- Wenn Sie den Senieter an den Kopfhöreranschluss eines Audiogerats anschließen möchten, verwenden Sie den Audioadapter und verbinden diesen mit den Audio-Steckern.

Verbinden Sie die drei Stecker am anderen Ende des AV-Cinch-Kabels mit den farblich entsprechenden Buchsen am Sender.

INFRAROT-EXTENDER (FERNBEDIENUNG)

Um die Fernbedienung der Audio-/Videoquelle nutzen zu können, müssen Sie den Infrarot-Extender anschließen.

Verbinden Sie den Stecker des Infrarot-Extenders mit der IR-EXT Buchse am Sender.

Ziehen Sie das Papier von der Klebefläche einer der drei IR-Dioden ab. Befestigen Sie sie so an der Audio-/Viceo-Cuelle, dass sie auf den Infrarotemptfänger dieses Geräts gerichtet ist. Die Oberseite der Diode muss ca. 1 cm Abstand vom Infrarotemptfänger haben.

NETZADAPTER ANSCHLIESSEN

Schließen Sie den Netzadapter für den Sender an die 12-V-Anschlussbuchse des Senders an.

Nehmen Sie die Schutzkappe ab und stecken Sie den Netzadapter in die Steckdose.

Stellen Sie den POWER-Schalter auf die Position ON.

Klappen Sie die Sendeantenne auf und richten Sie sie in Richtung Empfänger aus.

AUFSTELLEN

Stellen Sie den Sender auf eine feste Oberfläche.

Richten Sie die Sendeantenne mit der flachen Seite in Richtung des Emptängers.

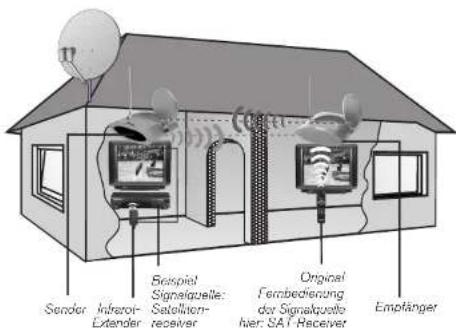

BEISPIELANORDNUNG SENDERSEITE

Die folgende Skizze stellt eine Beispelanordnung mit einem Satellten-Receiver und einem TV-Gerät auf der Senderseite dar:

MEHRERE GERÄTE NUTZEN

Da der Infratort-Extender drei Dioden hat, können Sie mehrere Geräte gleichzeitig vom Ort das Empfängers aus fernbadenen. So können Sie z. B. sowohl Videorekorder als auch DVD-Player an einem anderon Ort nutzen. Stecken Sie den Doppelscartadapter in das Gerät, das als Signatquelle dient. Bofestigen Sie jeweils eine Diode wie oben beschrieben an jedem Gorät, dass sie an einem anderen Ort nutzen möchten.

BEISPIELANORDNUNG FÜR MEHRERE GERÄTE Die Konstruktion des Doppelscarladsplars ermöglicht, dass Bild und Ton der Signalquelle zum Sender gelangen, gleichzeitig jedoch auch zu einem Empfangsgerät am Senderort geleitet werden können (siehe nebenstehende Abbildung der Beschriftung).

Deshalb würde in der unten abgebildeten Kombination aus Videorekorder, DVD-Player und TV-Gerät sinnvollerweise der Videorekorder für den Doppelscartadapter genulzi, weil dieser sowohl Signale empfangen als auch weitergeben kann:

SENDER AN EINEN COMPUTER ANSCHLIESSEN

Sie können den Sender auch an einen Computer anschließen, um die Computerausgabe z. B. auf ein Femsehgerät zu übertragen.

Die Übertragung der Computerausgabe auf ein Fernsehgerät ist meSTS nicht sinnvol, wenn eine Computeranwendung darauf ablaufen soll. Die Bildausgabe des TV-Gerats recht in der Regel nicht aus, um das höher aufgelöste Computerbild anzuzeigen. Werden allerdings Videos oder Prasionalionen wordergegeben, ist die Ausgabe über einen Fernsener durchaus empfehlenswert.

Folgende Voraussetzungen müssen gewährleistet sein:

- Ihr Computer hat einen Videnausgang, der die Bildausgabe auf ein TV-Gerät unterstützt.

- Das Betriebssystem und der Treiber Ihrer Grafikkarte unterstützen den Vidcoausgang.

VORGE HENSWE SE

Abhängig von der Grafikkarte und dem Betriebssystem wird die Ausgabe über den Videoausgang unterschiedlich aktiviert. Das es eine Vielzahl von Kominationen glöt, können wir hier nur eine allgemeine Anleitung geben. Lesen Sie bitte in der Bedienungsanleitung Ihres Computers bzw. der Grafikkarte nach, wie das Bile auf den Videoausgang umgeleitet wird. Das nachfolgende Beispiel setzt einen PC mit dem Betriebssystem Windows® ab der Version 98 voraus.

Beencien Sie alle Programme und schalten Sie den Computer aus,

Nehmen Sie die Bedienungsanleitung Ihres PCs zur Hand und folgen Sie den Anweisungen zur Nutzung des Videoausgangs.

Schäßen Sie den gelben Stecker des AV Cinchkabels an den Videoausgang der Grafikkarte an. Soilte Ihre Grafikkarte nicht über einen Cinch-Ausgang verfügen, benutzen Sie einen entsprechenden Adapter (Sonderzubehör).

Stecken Sie nun den roten und den weißen Stecker des AV-Cinchkabels in den passenden Audioausgang ihres PCs. Meist verfügen PCs über 3,5-mm-Klinkenbuchsen, so dass Sie hier den mitgelierten Adapter verwenden können. Nun schließen Sie das freie Ende des AV-Cinchkabels den Farben entsprechend an die Sendestation an.

Schallen Sie nun die Sende- und die Empfangsstation sowie Ihr TV-Gerät ein und wählen den passenden Videokanal an Ihrem TV-Gerät.

Starlen Sie nun den PC und warten Sie, bis das Betriebssystem vollständig geladen ist.

Klicken Sie nun mit der rechten Maustaste einmal auf den Desktop (Arbeitsfläche) und wählen Sie „Eigenschaften“, um die „Eigenschaften für Anzeige“ anzuzeigen:

Klicken Sie nun auf „Einstellungen“, um die Ausgabe Ihres PCs entsprechend zu konfigurieren. Es gibt hier enorme Abweichungen zwischen den unterschiedlichen Grafikkarten.

Lesen Sie daher in der entsprechenden Bedienungsanleitung nach, wie Sie nun weiter vorgehen müssen. Meist kann auch die Online-Hilfe mit der Taste F1 aufgerufen werden, um detaillerte Informationen zu erhalten.

Wenn Sie die Einstellungen korrekt vorgenommen haben, wird das Bild des PCs nun auf dem TV-Gerät wiedergegeben.

WARENZEICHEN

MS-DOS® und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®, Pentium® ist ein eingetragenes Warenzeichen der Firma Intel®.

HAFTPFLICHTBESCHRÄNKUNG FÜR DATENVERLUST/FOLGESCHÄDEN Datensicherung:

Bei jeder Veränderung des PC-Systems sollten Sie eine Datensicherung auf externen Medien (z. B. CD-R) durchführen, um Datenverlust zu vermeiden. Für verloren gegangene Daten haftet die MEDION AG nicht.

Funktionalität:

Aufgrund der enormen Unterschiede bei Betriebssystemen und Grafikkarten können wir die in diesem Kapitel ("Sender an einen Computer anschließen") beschriebene Funktionalität nicht pauschal garantieren. Bitte informieren Sie sich bei einem zuständigen Fachhandler/Fachmann.

Folgeschäden:

Bitte beachten Sie beim Anschluss des Funkübertragungssystems unbedingt die Gebrauchsanweisungen Ihres Computers, der verwendeten Software und der Zusatzkomponenten.

Wir haften nicht für Schäden oder Datenverluste, die durch Fehlanwendung oder nicht bestimmungsgemäßen Gebrauch entstanden sind.

EMPFANGER ANSCHLIESSEN

Es gibt mehrere Möglichkeiten, Audio-/Video-Signale des Senders auf einem anderen Gerät zu empfangen.

Original-Farmbedienung des sendenden Gorsts

ANSCHLUSS ÜBER AV-CINCH-KABEL

Verbinden Sie eins der beiden 3-adrigen AV Cinch-Kabel mit dem Empfänger (achten Sie auf die Farben der Slecker und Buchsen).

Verbinden Sie die andere Seite des AV-Cinch-Kabels mit den entsprechenden Buchson am omfangenden Geral (z. B. dem Fernscher).

ANSCHLUSS ÜBER SCARTADAPTER

Verbinden Sie eins der beiden 3-adrigen AV-Cinch-Kabel mit dem Empfänger (achten Sie wieder auf die Farben der Slocker und Buchsan).

Stecken Sie den Scartadapter mit dem Aufdruck „Empfänger“ in das empfangende Gerät (z. B. den Fernseher).

Verbincen Sie die andere Seite des AV-Cinch-Kabels mit dem Scartadapter Stecker und Buchsen).

ANSCHLUSS ÜBER ANTENNE

Falls das empfangende Gerät weder einen Scarl-Anschluss nach Buchsen für die AV-Cinch-Slecker besitzt können Sie auch ein 75-Ohm-Antennenkabel einsetzen. Bitte beachten Sie, dass die Bild- bzw. Tonqualität unter Umständen geringer ist.

Verbinden Sie ein Antennenkabel mit der TO TV-Buchse am Empfänger und der entsprechenden Buchse am Gerät.

Wählen Sie bei einem Fernseher zur Wiedergabe des Signals den Kanal 36.

GERÄT ZWISCHENSCHALTEN

Statt den Emptänger direkt mit einem Fernseher zu verbinden, können Sie auch ein anderes Audio-/Videogeral zwischenchalten. Dies könnte z. B. ein Videorekorder sein, den Sie dann auf die beschriebenen Arten mit dem Emptänger verbinden können.

NETZADAPTER ANSCHLIESSEN

Schließen Sie den Netzadapter für den Empfänger an die 9-Voll-Anschlussbuchse des Emprängers an.

Stecken Sie den Netzadapter in eine gut erreichbare Steckdose.

Achten Sie darauf, dass Sender und Empfänger auf dem gleichen Kanal (A/B/C/D) eingestellt sind (siehe unten).

Schaten Sie das empfangende Gerät, z. B. den Fernseher an und stellen Sie den POWER-Schalter des Empfängers auf ON.

AUFSTELLEN

Stellen Sie den Sender auf eine feste Oberfläche.

Stellen Sie den Empfänger so auf, dass die Front mit der LED-Betriebsanzeige in Ihre Richtung weisL

Wenn Sie die Fernbedienung der Audio-/Video-Quelle benurzen, halten Sie sie in Richtung Empfänger.

Klappen Sie die Emprangsantenne auf und richten Sie sie in Richtung Sender aus, bis Sie ein optimales Bild haben.

KANALEINSTELLUNG

Ihr Funkübertragungssystem ist mit vier Kanälen ausgestattet d. h. kann auf vier verschiedenen Frequenzen senden. Der Kanalschalter Indon Sie:

Stellen Sie Sender und Empfänger auf denselben Kanal ein. Probleten Sie aus, welcher der Kanäle A/B/C/D den besten Empfang liefert. Sie können die vier Kanäle auch dazu nutzen, bis zu vier Funkübertragungssysteme einzusellen.

WENN STÖRUNGEN AUFTRETEN

Falls Störungen auftreten sollten, prüfen Sie bitte zunächst, ob die Anlage richtig eingerichtet ist Folgende Übersicht kann Ihnen dabei helfen:

KEINE AUDIO-/VIDEO-ÜBERTRAGUNG:

Sind die Netzadapter eingesteckt?

Sind Sender und Empfänger eingeschaltet?

Sind die Kanale für Sender und Empfänger gleich eingestellt?

Ist die Übertragungsquelle eingeschaltet?

Mauern und Decken verringern die Reichweite.

Überprüfen Sie die Verbindungen an den angeschlossenen Geräten.

SCHLECHTE EMPFANGSQUALITÄT

Richten Sie die Antennen von Sonder und Empfänger noch mal aufeinander aus.

Verändern Sie die Position des Sanders und Empfängers ein wenig.

Es kann durch verschiedene Einflüsse zu Beeinträchtigungen kommen.

Wählen Sie einen anderen Kanal.

FERNBEDIENUNG REAGIERT NICHT

Halten Sie die Fernbedienung direkt in Richtung Empfänger.

Die Dioden des Infrarotserders müssen ca. 1 cm Aostand von dem Infrarotempfänger der Audio-/Video-Quelle haben.

Haben Sie die IR-Dioden richtig ausgerichtet?

TECHNISCHE DATEN

SENDER

Netzadapter

Eingang: 230 V - 50 Hz

Ausgang: 12 V

— 200 mA

4 Kanäle

Frequenzbereich: 2,4000 - 2,4835 GHz

Fernbedienungssignahl 433 MHz

Abmessungen (BxHxT): ca. 120 x 48 x 106 mm

Gewicht: ca. 140 g

EMPFÄNGER

Netzadapter

Eingang: 230 V \~ 50 Hz

Ausgang: 9V

400mA

4 Kanäle

Frequenzbereich: 2,4000 - 2,4835 GHz

Die Netzadapter sind GS-geprüft

Technische Änderungen vorbehalten!

KONFORMITÄTSERKLÄRUNG

Die Geräte entsprochen der europäischen Richtlinie für Funkanlagen und Telekommunikationseinrichtungen (RÄTTE 1999/5/EG).

Folgende harmonisierte Normen wurden angewendet:

1. Sicherheit - EN 60950

2. Elektromagnetische Verträglichkeit - EN 301489

-EN300683

1. Effiziente Nutzung des

Funkfrequenzspektrums: - EN 300220-1-3

- I-ETS 300440

CE 0682

Goprutt für den Licht in den EL Lancet
