P82723 (MD 90182) - Festplatte Tevion - Kostenlose Bedienungsanleitung

Produkttyp	Externe Festplatte
Marke	Tevion
Modell	P82723 (MD 90182)
Kapazität	1 TB (typisch)
Schnittstelle	USB 3.0 (abwärtskompatibel)
Stromversorgung	USB-busgespeist (5V, 500 mA)
Abmessungen (ungefähr)	120 x 80 x 15 mm
Gewicht	250 g
Kompatible Betriebssysteme	Windows 7/8/10/11, macOS 10.12+
Dateisystem	NTFS (Windows), exFAT oder HFS+ (Mac)
Datenübertragungsrate	Bis zu 5 Gbit/s (USB 3.0)
Funktionen	Datenspeicherung, Backup, Transport
Besondere Merkmale	Plug & Play, keine externe Stromquelle nötig
Reinigung	Mit trockenem, fusselfreiem Tuch abwischen
Sicherheitshinweise	Vor Stößen, Feuchtigkeit und extremer Hitze schützen
Reparatur	Keine vom Benutzer reparierbaren Teile. Datenrettung über Spezialdienst

Häufig gestellte Fragen - P82723 (MD 90182) Tevion

Welche Kapazität hat die Tevion P82723 Festplatte?

Ist die Festplatte mit meinem Mac kompatibel?

Welcher USB-Anschluss wird benötigt?

Muss ich die Festplatte vor der ersten Verwendung formatieren?

Enthält die Festplatte Backup-Software?

Wie kann ich die Festplatte am besten reinigen?

Die Festplatte wird nicht erkannt. Was tun?

Wie zuverlässig ist Tevion als Marke?

Kann ich die Festplatte zur Datenrettung einschicken?

Benötigt die Festplatte eine externe Stromversorgung?

BEDIENUNGSANLEITUNG P82723 (MD 90182) Tevion

Sicherheitshinweise ....3

Bestimmungsgemäßer Gebrauch 3

Betriebssicherheit......4

Hinweise zur Konformität 7

Transport und Verpackung 7

Reinigung......8

Reparatur 8

Entsorgung 9

Datensicherung 10

Einführung....11

Hinweise zu dieser Bedienungsanleitung....11

Lieferumfang....13

Systemvoraussetzungen....13

Technische Daten 14

Inbetriebnahme....15

Kabelverbindungen herstellen ....15

Einrichtung der Festplatte 17

Festplatte aus dem System entfernen....20

KUNDENDIENST

01805 - 633 466

0,14 €/Min aus dem dt. Festnetz,

Mobilfunk max. 0,42 €/Min

MODELL: MD 90182

www.medion.de

• Festplatte

• USB-Kabel

• Bedienungsanleitung

• Garantiekarte

JAHRE GARANTIE

TEVION®

Kundendienst....21

Erste Hilfe bei Fehlfunktionen ....21

Vervielfältigung dieser Bedienungsanleitung ....23

Copyright © 2011

Alle Rechte vorbehalten.

Diese Gebrauchsanweisung ist urheberrechtlich geschützt.

Das Copyright liegt bei der Firma MEDION®.

Warenzeichen:

MS-DOS ^® und Windows ^® sind eingetragene Warenzeichen der Fa.

Microsoft®.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen, sowie Druckfehler vorbehalten.

TEVION®

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihrer Festplatte.

Halten Sie diese Bedienungsanleitung stets griff bereit und bewahren diese gut auf, um sie bei einer Veräußerung dem neuen Besitzer weitergeben zu können.

Bestimmungsgemäßer Gebrauch

• Diese Festplatte dient als universelles Speichermedium für PCs und Notebooks.
  • Die Haftung bei nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen.
• Bei eigenen Umbauten erlischt die Garantie.
• Diese Festplatte ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Diese Festplatte ist für den Privatgebrauch gedacht und nicht für industrielle oder kommerzielle Nutzung vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung Ihrer Festplatte zur Folge haben.

KUNDENDIENST

01805 - 633 466

0,14 €/Min aus dem dt. Festnetz,

Mobilfunk max. 0,42 €/Min

MODELL: MD 90182

www.medion.de

• Festplatte

- USB-Kabel

• Bedienungsanleitung

• Garantiekarte

JAHRE GARANTIE

TEVION®

Betriebssicherheit

• Die Festplatte ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie die Festplatte zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Festplatte spielen.
• Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Festplatten sind extrem stoßanfällig. Lassen Sie das Laufwerk niemals fallen oder setzen Sie es niemals Stößen oder Erschütterungen aus, da dies die Festplatte und die sich darauf befinndenden Daten unwiderrufl ich zerstören könnte. Berücksichtigen Sie dies insbesondere beim Transport der Festplatte. Für derartige Schäden übernehmen wir keine Garantie.
• Die Festplatte nimmt während des Betriebes Energie auf und wird sehr warm. Wenn Sie die Platte nicht nutzen, ziehen Sie die Festplatte vom PC ab.
• Befolgen Sie die Bedienungsanleitung Ihres PCs.

TEVION®

• Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere der Festplatte. Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen.
• Öff nen Sie niemals das Gehäuse der Festplatte. Dies würde den Garantieanspruch beenden und unweigerlich zur Zerstörung der Festplatte führen.
• Die Festplatte darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder neben die Festplatte. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Warten Sie nach einem Transport solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung kommen, die einen elektrischen Kurzschluss verursachen kann.
• Halten Sie Ihre Festplatte und alle angeschlosse nen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu vermeiden.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Beschädigungen zu ver meiden.

KUNDENDIENST

01805 - 633 466

0,14 €/Min aus dem dt. Festnetz,

Mobilfunk max. 0,42 €/Min

MODELL: MD 90182

www.medion.de

• Festplatte

- USB-Kabel

• Bedienungsanleitung

• Garantiekarte

JAHRE GARANTIE

TEVION®

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Schlitze und Öff nungen der Festplatte dienen der Belüftung. Decken Sie diese Öff nungen nicht ab, da es sonst zu Überhitzung kommen könnte.
• Die in den Geräten verwendeten Spannungen und Schnittstellen entsprechen Schutzkleinspannungen gemäß EN60950. Verbindungen zu anderen Einrichtungen dürfen nur mit ebensolchen Schnittstellen mit Schutzkleinspannungen gemäß EN 60950 erfolgen.
• Bitte wenden Sie sich an unser Service Center, wenn Sie technische Probleme mit Ihrer Festplatte haben. Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.
• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.

KUNDENDIENST

01805 - 633 466

0,14 €/Min aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min

www.medion.de

MODELL: MD 90182

• Festplatte

- USB-Kabel

• Bedienungsanleitung

• Garantiekarte

JAHRE GARANTIE

TEVION®

- Ihre Festplatte ist nicht für den Einsatz an Bildschirmarbeitsplatzgeräten im Sinne §2 der Bildschirmarbeitsplatzverordnung geeignet.

- Wahren Sie mindestens einen Meter Abstand von hoch-frequenten und magnetischen Störquellen (TV-Gerät, Lautsprecherbo xen, Mobiltelefon usw.), um Funktionsstörungen und Datenverlust zu vermeiden.

Hinweise zur Konformität

Dieses Gerät erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinie 2004/108/EG.

Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.

Transport und Verpackung

- Bewahren Sie die Originalverpackung auf, falls die Festplatte verschickt werden muss.

KUNDENDIENST

01805 - 633 466

0,14 €/Min aus dem dt. Festnetz,

Mobilfunk max. 0,42 €/Min

MODELL: MD 90182

www.medion.de

• Festplatte

- USB-Kabel

• Bedienungsanleitung

• Garantiekarte

JAHRE GARANTIE

TEVION®

Reinigung

Eine Reinigung des Gerätes ist in der Regel nicht not wendig. Ziehen Sie vor dem Reinigen immer alle Verbindungskabel.

Achten Sie darauf, dass die Festplatte nicht verunreinigt wird.

Verwenden Sie keine Lösungsmittel, ätzenden oder gasförmigen Reinigungsmittel.

Verwenden Sie zum Entfernen von Staub auf dem Gehäuse ein trockenes, weiches Tuch.

Achtung!

Dieses Gerät beinhaltet keine zu war tenden oder zu reinigenden Teile.

Reparatur

Eine Reparatur der Festplatte darf nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifi zierte Person durchgeführt werden, um Gefährdungen zu vermeiden.

TEVION®

Entsorgung

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung.

Ihr Gerät befi ndet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

TEVION®

Datensicherung

Machen Sie nach jeder Aktualisierung Ihrer Daten Sicherungskopien auf externe Speichermedien (DVD oder auf einer zweiten externen Festplatte).

Die Geltend machung von Schadensersatzan sprüchen für Datenverlust und dadurch ent standene Folgeschäden wird ausgeschlossen.

TEVION®

Einführung

Hinweise zu dieser Bedienungsanleitung

Wir haben diese Bedienungsanleitung so gegliedert, dass Sie je- derzeit über das Inhaltsverzeichnis die be nötigten Informationen themenbezogen nachle sen können.

Ziel dieser Bedienungsanleitung ist es, Ihnen die Bedienung und die Installation Ihrer Festplatte in leicht verständlicher Sprache nahe zu bringen.

Zur Bedienung der Anwendungsprogramme und des Betriebssystems können Sie die umfangrei chen Hilfefunktionen nutzen, die Ihnen die Pro gramme mit einem Tastendruck (meist F1) bzw. Mausklick bieten.

Diese Hilfen werden Ihnen während der Nutzung des Betriebssystems Microsoft Windows® oder des jeweiligen Anwendungsprogramms be reitgestellt.

TEVION®

Der Service

Durch individuelle Kundenbetreuung unterstützt zen wir Sie bei Ihrer täglichen Arbeit. Nehmen Sie mit uns Kontakt auf, wir freuen uns, Ihnen helfen zu dürfen. Sie finden in dieser Gebrauchsanweisung ein gesondertes Kapitel zum Thema Kundendienst beginnend auf Seite 21.

Wir bedanken uns für Ihr Vertrauen in unsere Produkte und freuen uns, Sie als neuen Kunden zu begrüßen.

Unsere Zielgruppe

Diese Anleitung richtet sich an fortgeschrittene Benutzer. Ungeachtet der möglichen professionellen Nut zung, ist die Festplatte für den Betrieb in einem Privathaushalt konzipiert. Die vielfältigen Anwendungsmöglichkeiten ste hen der ganzen Familie zur Verfügung.

TEVION®

Lieferumfang

• Festplatte
• USB 3.0 Kabel
  • Bedienungsanleitung
  • Garantieunterlagen

Systemvoraussetzungen

• Betriebssystem Windows® Vista/Windows XP/Windows®7
• Anschluss 1 oder 2 freie USB Schnittstellen

TEVION®

Technische Daten

• Abmessungen (LxBxH) ca. 117 x 93 x 19 mm
  • Gewicht ca. 175 g
• Kapazität 500 GB
• Cache 8 MB
• Übertragungs- geschwindigkeit bei USB 3.0 max. 5 GBit/Sek. bei USB 2.0 max. 480 MBit/Sek. bei USB 1.1 max. 12 MBit/Sek.
• Bauart extern
• Schnittstellen USB 3.0, USB 1.1 und 2.0 kompatibel
• Eingangsspannung 5 V(USB)
• Formfaktor 6,35 cm / 2,5"
• Zulässige Umgebungstemperatur +5 °C - +35 °C
  • Zulässige relative Luftfeuchtigkeit 20% - 85%

TEVION®

Inbetriebnahme

Kabelverbindungen herstellen

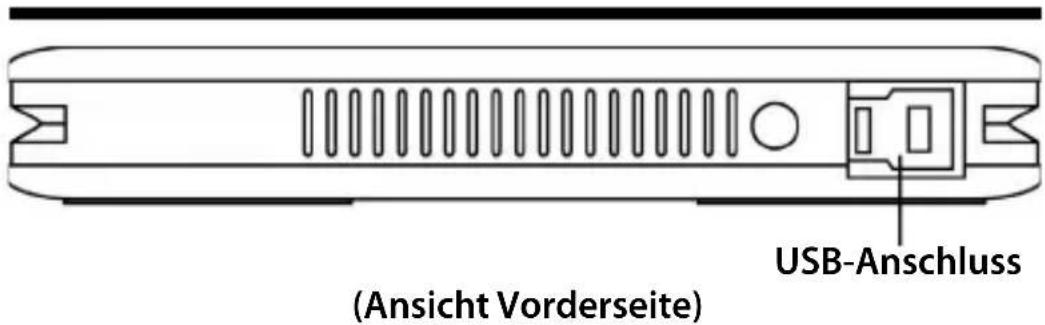

Schließen Sie die externe Festplatte über einen USB 3.0 Anschluss an.

Sie können das Gerät auch an Computer mit USB 1.1 oder USB 2.0 anschließen. Die Übertragungsgeschwindigkeit ist dann allerdings wesentlich geringer.

Hinweis

Der USB 3.0 Betrieb ist nur in Verbindung über das mitgelieferte USB-Kabel mit USB 3.0 Spezifi kationen möglich. Die Verwendung eines USB 2.0 Kabels ist zwar zulässig, bietet aber nicht den Geschwindigkeitsvorteil des USB 3.0 Standards.

TEVION®

1. Starten Sie Ihren Computer und warten Sie, bis Windows® vollständig geladen wurde.

2. Schließen Sie den USB-B-Stecker des Y-Kabels am Anschluss Ihrer externen Festplatte an.

1. Schließen Sie das andere Ende des Y-Kabels mit der Beschriftung „MAIN“ an Ihren Computer an. Nur wenn die Stromversorgung durch diesen Stecker nicht gewährleistet ist, nutzen Sie zusätzlich den USB-Stecker mit der Beschriftung „AUX POWER“ und schließen diesen an einen weiteren USB-Anschluss an.

2. Die Betriebsanzeige (blaue Diode) leuchtet auf, sobald die Festplatte mit dem Strom verbunden wird.

3. Unter Windows® XP/Vista/Windows® 7 wird die Festplatte nun automatisch erkannt und eingebunden.

TEVION®

Hinweis

Besitzen Sie einen MEDION PC, der mit dem Daten-hafen3 ausgestattet ist, können Sie die Festplatte direkt ohne Kabelverbindungen über den Datenhafen betreiben. Datenhäfen der älteren Generation sind nicht kompatibel. Eine direkte Verbindung ohne USB-Kabel ist daher nicht möglich.

Einrichtung der Festplatte

Hinweis

Ihre Platte ist im Auslieferungszustand bereits ein- gerichtet (1 Partition im FAT32 Format). Eine erneute Formatierung oder Partitionierung ist nicht notwendig.

Achtung!

Das Partitionieren oder Formatieren eines Laufwerks löscht dort sämtliche Daten. Wir übernehmen keinerlei Haftung für verlorene Daten.

TEVION®

Bevor Sie Ihre Festplatte einrichten...

Wir möchten Sie nochmals darauf aufmerksam machen, dass bei der Einrichtung der neuen Festplatte Programme zum Einsatz kommen, die bei falscher Bedienung Ihre Daten unwiederbringlich löschen können.

Hinweis

Machen Sie eine Sicherung von all Ihren Daten und prüfen Sie, ob die Wiederherstellung funktioniert.

Programme zur Partitionierung

Unter Windows® Vista/XP/Windows® 7 benutzen Sie das Hilfsprogramm Datenträgerverwaltung, um die Festplatte einzurichten. Das Programm fi nden Sie in der Computerverwaltung. Bei diesen Betriebssystemen müssen Sie Administratorrechte haben, um die Festplatte einzurichten.

Schauen Sie in die Hilfe von Windows, um detaillierte Informationen zur Bedienung des Programms zu erhalten.

TEVION®

Laufwerk partitionieren

Die Partitionierung eines Laufwerkes teilt den Speicher in verschiedene Bereiche auf, die als separate logische Laufwerke (mit Buchstaben C:, D:, E: etc.) angesprochen werden können. Lesen Sie in der Dokumentation des Betriebssystems, wie Festplatten partitioniert werden.

Laufwerk formatieren

Um Daten auf die Festplatte abzulegen, müssen die Partitionen formatiert werden.

Achtung!

Seien Sie sich ganz sicher darüber, welche Laufwerksbuchstaben Sie eingeben, damit Sie nicht ein Laufwerk formatieren, das bereits Daten enthält.

Auf Laufwerk C: befi ndet sich meistens das Betriebssystem. Achten Sie darauf, dass dieses Laufwerk nicht formatiert wird.

Sie können die Formatierung über den Explorer vornehmen (rechter Mausklick auf das Laufwerk und Format wählen).

TEVION®

Festplatte aus dem System entfernen

Je nach Betriebssystem muss die externe Festplatte abgemeldet werden, bevor sie entfernt wird. Lesen Sie in der Hilfedatei Ihrer Windowsversion nach, wie dies funktioniert.

1. Melden Sie die Festplatte vom Betriebssystem ab, falls dies erforderlich ist.
2. Entfernen Sie das Verbindungskabel der externen Festplatte.

Achtung!

Wenn auf die Festplatte zugegriff en wird, darf die Festplatte nicht entfernt werden. Dies kann zu Datenverlust führen.

Aktive Datenübertragung erkennen Sie daran, dass die Diode blau blinkt. Leuchtet die Diode konstant blau, werden im Moment keine Daten übertragen. Dennoch sollten Sie sicherstellen, dass alle Dateien, die Sie von der Festplatte geöff net haben (Dokumente etc.), wieder geschlossen werden, bevor Sie die Festplatte entfernen.

TEVION®

Kundendienst

Erste Hilfe bei Fehlfunktionen

Lokalisieren der Ursache

Fehlfunktionen können manchmal banale Ursachen haben, zuwei- len aber auch von recht komplexer Natur sein und eine aufwendige Analyse erfordern.

Voraussetzungen für eine optimale Funktion:

• ein intakter Computer, der einwandfrei funktioniert
• ein stabiles, korrekt installiertes Betriebsystem
  • die ordnungsgemäße Verkabelung der Festplatte
• das regelmäßige Ausführen der Windows®-Programme „Defragmentierung“ und „Scandisk“ zur Beseitigung von Fehlerquellen und Steigerung der Systemleistung

TEVION®

Fehlerhilfe

Wir möchten Ihnen nachfolgend einen Leitfaden an die Hand geben, um ein eventuell vorliegendes Problem zu erkennen und die Ursache zu beheben. Wenn die hier aufgeführten Hinweise nicht zum Erfolg führen, helfen wir Ihnen gern weiter.

Funktioniert der Motor der Festplatte?

- Dann sollten Sie nach Anschluss der Festplatte an die Stromversorgung ein leises Surren und klickende Geräusche hören.

Wird das Laufwerk vom Computer erkannt?

- Starten Sie Ihren Computer neu.

Testet Scandisk die Festplatte fehlerfrei?

- Das Hilfsprogramm Scandisk testet Laufwerke auf mögliche Fehler. Werden Fehler gefunden, kann dies ein Hinweis für die Probleme mit der Festplatte sein.

Warum wird die Platte nicht mit voller Kapazität formatiert?

- Überprüfen Sie, ob Ihr Betriebssystem und das Dateisystem die gewünschten Werte unterstützen.

TEVION®

Benötigen Sie weitere Unterstützung ?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Wie sieht Ihre Rechnerkonfi guration aus?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Vervielfältigung dieser Bedienungsanleitung

Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
