BEDIENUNGSANLEITUNG 545FX HUSQVARNA
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät
benutzen.
WARNING! Freischneider, Motorsensen und Trimmer können gefährlich sein! Durch nachlüssige oder falsche Handhabung konnen schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursacht
werden. Es ist überaus wichtig, dass Sie den Inhalt der Bedienungsanleitunglesen und verstehen.
Lesen Sie die
Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzt.
Benutzen Sie immer:
Schutzhelm in Bereichen, in denen Gefahr für von oben herabfallende Gegenstände besteht
- Einen zugelassenen Gehorschutz
Zugelassener Augenschutz
Max. Drehzahl der Abtriebswelle, U/min
Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.
Warning vor hochgeschleuderten und abprallenden Gegenständen.
Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere{naher als 15m herankommen.
Maschinen mit Säge- oder Grasklingen können hefty zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trift. Dies wird als Klingenstoß bezeichnet. Die Klinge kann Arme
oder Beine durchtrennen. Menschen oder Tiere mussen sich stets mindestens 15 m von der Maschine entfernt aufhalten.
Stets zugelassene
Schutzhandschuhe tragen.
max 10500 rpm
Rutschfeste und stabile Stiefeltragen.
Nur fur nichtmetallische, flexible
Schneidausrüstungen bestimmt, d.
h. fur Trimmerköffe mit
Trimmerfaden.
Umweltbelastende
Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.
Sonstige Symbole/Aufkleber am
Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.
Eine Kontrolle und/oder Wartung ist bei abgestelltem Motor vorzunehmen, wenn der Stoppersalter in Stellung STOP liegt.
Stets zugelassene
Schutzhandschuhe tragen.
Regelmäßige Reinigung ist notwendig.
Visuelle Kontrolle.
Ein zugelassener Augenschutz muss getragen werden.
INHALT
Inhalt
SYMBOLERKLÄRUNG
Symbole 2
INHALT
Inhalt 3
Vor dem Start ist Folgendes zu beachten: 3
EINLEITUNG
Sehr geehrter Kunde! 4
WAS IST WAS?
WasistwasamFreischneider? 5
WasistwasamFreischneider? 6
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Wichtig 8
Persönliche Schutzausrüstung 8
Sicherheitsausrüstung des Gerätes 9
Schneidausrüstung 12
MONTAGE

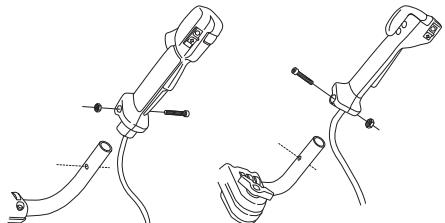

Montage von Lenkung und Gasgriff 15
Transportstellung, Lenker 15
Montage der Schneidausrüstung 16

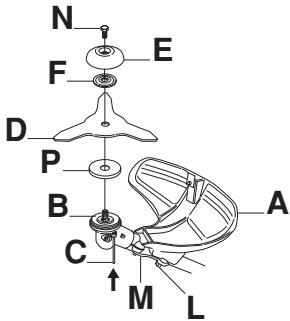

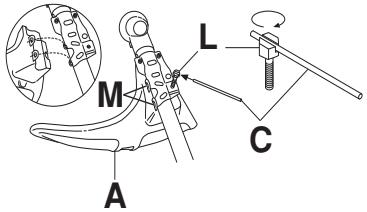

Montage von Klingenschutz/Kombischutz,
Grasklinge und kugelgelagerter Stutzkappe 16
Montage von Klingenschutz und Sägklinge 17
Montage von Trimmerschutz und Trimmerkopf Trimmy SII 18

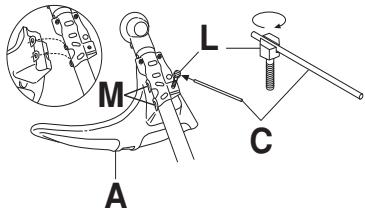

Montage sonstiger Schutzausführungen und
Schneidausrüstungen 18

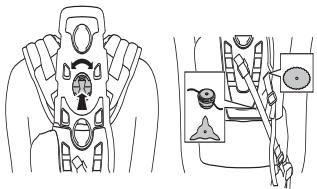

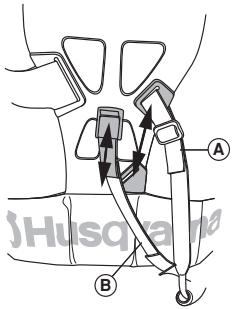

Anpassung von Tragegurt und Freischneider 19
Balance X 19

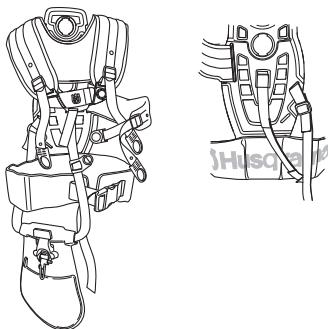

BalanceXT 20
UMGANG MIT KRAFTSTOFF
Sicherer Umgang mit Kraftstoff 22
Kraftstoff 22
Tanken 23
STARTEN UND STOPPEN
Kontrolle vor dem Start 24
Starten und stoppen 24
ARBEITSTECHNIK
Allgemeine Arbeitsvorschriften 26
WARTUNG

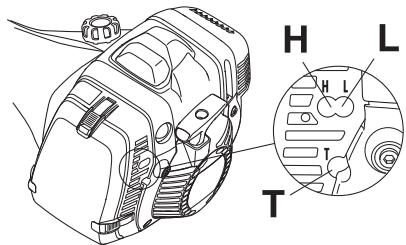

Vergaser 31
Schalldampfer 32

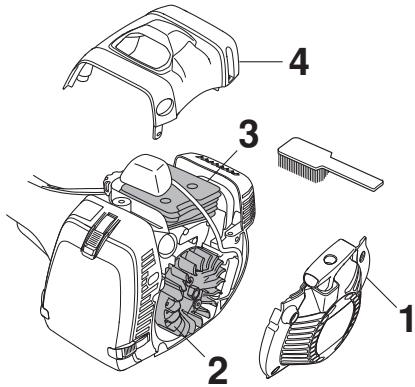

Kuhlsystem 32

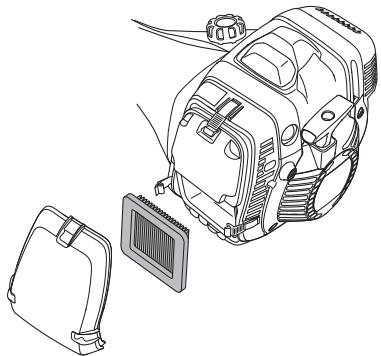

Lufffilter 33
Winkelgetriebe 33
Antriebswelle 33
Zündkerze 33

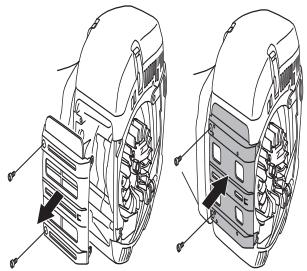

Benutzung im Winter 34
Wartungsschema 35
TECHNISCHE DATEN
Technische Daten 36
EG-Konformitätserklung 39
Vor dem Start ist Folgendes zu beachten:
Die Bedienungsanweisung sorgfältig durchlesen.
WARNING! Eine längerfristige Beschaltung mit Lärm kann zu bleibenden Gehorschädten führen. Daher stets einen zugelassenen Gehorschutz tragen.
WARNING! Unter keinen Umständen dar die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oderSolar tödlichen Verletzungen des Anwenders oder anderer Personen führen.
WARNING! Falsch oder nachlüssig angewendete Freischneder, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tõdliche Unfälle von Anwendern oder anderen Personen verursachen können. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisunglesen und verstehen.
Sehr geehrter Kunde!
Herzlichen Glückwunsch zu Ihr dem Kauf eines Husqvarna-Produkts!Husqvarnas Geschichte reicht bis ins Jahr 1689 zusammen, als König Karl XI eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollenen. Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente. In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unabhängige Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Kuchenmaschinen, Nahmaschinen, Fahr- und Moträdern usw.1956 wurde der erstere Motorrasenmacher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in thisem Bereich ist Husqvarnas auch heute tätig.
Husqvarna is gegenwärtg einer der weltfuhrenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft. Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie. Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein – dies{lsst sich anvielen Details erkennen, die aus diesen Gesichtspunkten Heraus entwickelt wurden.
Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilde bei Reparaturen und Service, falls noch einmal etwas passieren sollen. Haben Sie die Maschine nicht bei einem unserer Vertragshandler gekauft, Fragen Sie Dort nach der nachsten Serviceworkstatt.
Wir hoffen, dass Sie mit ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren.Dieigeriae Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlangert die Lebensdauer der Maschine erheblich und erhoht zudem ihren Wiederverkaufswert.Sollten Sie ihre Maschine verkaufen, handigen Sie dem neuen Besitzeritte auch die Bedienungsanleitung aus.
Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.
Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.
WAS IST WAS?

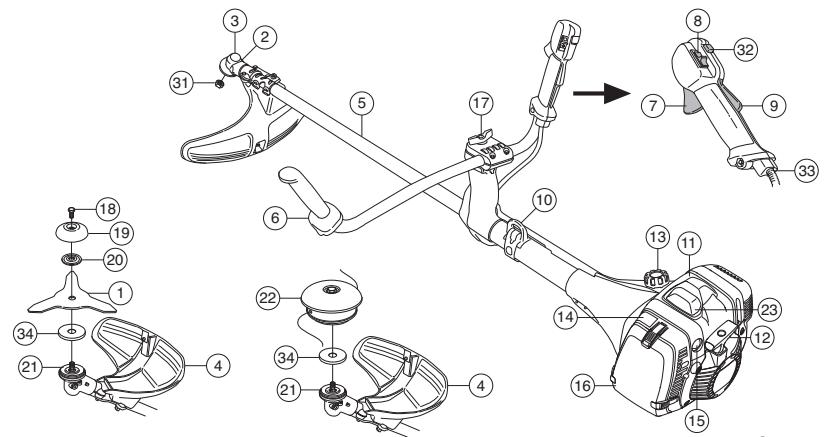

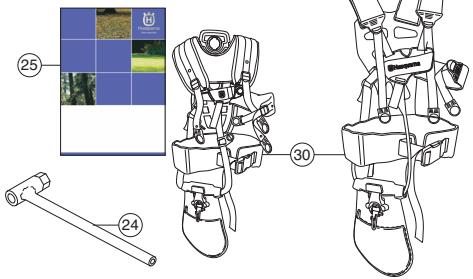

Was ist was am Freischneider? (545 RX, 545 RXT)
1 Grasklinge
2 Einfūlöffnung für Schmiermittel, winkelgetriebe
3 Winkelgetriebe
4 Schutz für die Schneidausrüstung
5 Führungsrohr
6 Lenker
7 Gashebel
8 Stoppschalter
9 Gashebelsperre
10 Aufhängung für Tragegurt
11 Zylinderdeckel
12 Starhandgriff
13 Kraftstofftank
14 Choke
15 Kraftstoffpumper
16 Luftfilterdeckel
17 Handgriffeinstellung
18 Sicherungsschraube
19 Stutzkappe
20 Stutzflansch
21 Mitnehmer
22 Trimmerkopf
23 Zündkappe und Zündkerze
24 Schlüssel für die Klingenmutter
25 Bedienungsanweisung
26 Transportschutz
27 Inbusschlüssel
28 Vergaserschraubenzieher
29 Sperrstift
30 Tragegurt
31 Gegenmutter
32 Startgasknopf
33 Justierung des Gaszugs
34 Blechscheibe
WAS IST WAS?

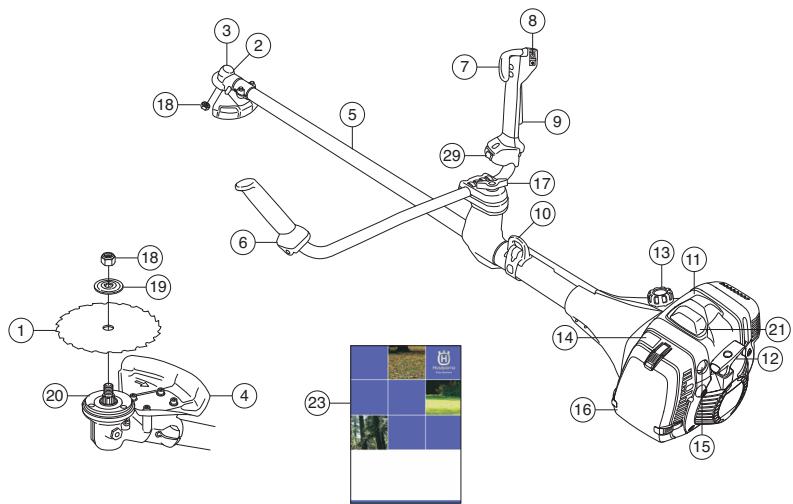

Was ist was am Freischneider? (545 FX, 545 FXT)
1 Sägéklinge
2 Einfüllöffnung für Schmiermittel, winkelgetriebe
3 Winkelgetriebe
4 Schutz fur die Schneidausrüstung
5 Führungsrohr
6 Lenker
7 Gashebel
8 Stopschalter
9 Gashebelsperre
10 Aufhängung für Tragegurt
11 Zylinderdeckel
12 Starhandgriff
13 Kraftstoffank
14 Choke
15 Kraftstoffpumper
16 Luftfilterdeckel
17 Handgriffeinstellung
18 Gegenmutter
19 Stutzflansch
20 Mitnehmer
21 Zündkerze
22 Schlüssel für die Klingenmutter
23 Bedienungsanweisung
24 Transportschutz
25 Inbusschlüssel
26 Vergaserschraubenzieher
27 Sperrstift
28 Tragegurt
29 Schalter for Griffheizung (545 FXT)

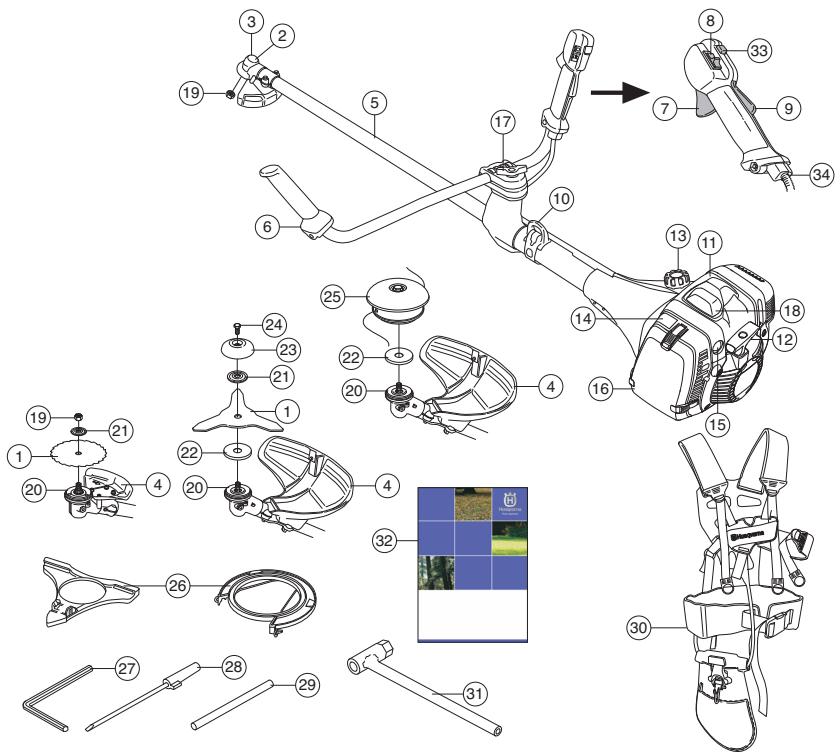

Was ist was am Freischneider? (345 FR)
1 Klinge
2 Einfullöffnung für Schmiermittel, winkelgetriebe
3 Winkelgetriebe
4 Schutz für die Schneidausrüstung
5 Führungsrohr
6 Lenker
7 Gashebel
8 Stopschalter
9 Gashebelsperre
10 Aufhängung für Tragegurt
11 Zylinderdeckel
12 Starhandgriff
13 Kraftstofftank
14 Choke
15 Kraftstoffpumper
16 Luftfilterdeckel
17 Handgriffeinstellung
18 Zündkappe und Zündkerze
19 Gegenmutter
20 Mitnehmer
21 Stutzflansch
22 Blechscheibe
23 Stutzkappe
24 Sicherungsschraube
25 Trimmerkopf
26 Transportschutz
27 Inbusschlüssel
28 Vergaserschraubenzieher
29 Sperrstift
30 Tragegurt
31 Schlüssel für die Klingenmutter
32 Bedienungsanweisung
33 Startgasknopf
34 Justierung des Gaszugs
Wichtig
WICHTIG!
Das Gerät ist nur für das Grastrimmen, Grasfreischneiden und/oder Forstfreischneiden konstruiert.
Das einzige Zubehör, für das die Motoreinheit als Antriebsquelle verwendet werden darf, sind die im Kapitel Technische Daten empfohlenen Schneidausrüstungen.
Arbeiten Sie niemals mit dem Gerät, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Seh Kraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.
Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
Niemals mit einem Gerat arbeiten, das ohne Zustimmung des Herstellers modifiziert wurde und nicht länger mit der Originalausfuhrung übereinstimmt.
Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemäßnahmen sind von geschhalten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.
Vor der Inbetriebnahme müssen sümttliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein. Stellen Sie sichere, dass Zündkerzenschutz und Zündkabel unversehrt sind, um die Gefahr von elektrischen Schlägen auszuschlieben.
Der Anwender des Gerats hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere naher als 15m an herankommen. Wenn mehrere Anwender am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens zwei Baumlängen, jedoch mindestens 15 Meter betragen.
Vor dem Gebrauch der Maschine eine Gesamtüberprüfung durchführten, siehe Wartungsplan.
WARNING! These Maschine erzeugt beim Betrieb ein elektron magnetisches Feld. Dieses Feld kann sich unter bestimmen Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschreiben, sollenn Personen mit einem medizinischen Implantat vor derutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.
WARNING! Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Ersticken oder Kohlenmonoxidvergifting führen.
Persönliche Schutzausrücktung
WICHTIG!
Falsch oder nachlüssig angewendete Freischneider, Motorsensen oder Trimmer sind gefährliche Geräte, die schwere Verletzungen oder tõdliche Unfälle von Anwendern oder anderen Personen verursachen konnen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisung setzen und verstehen.

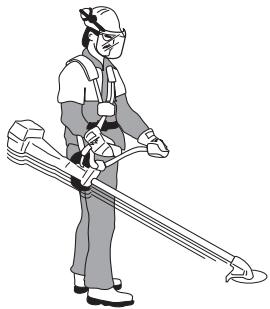

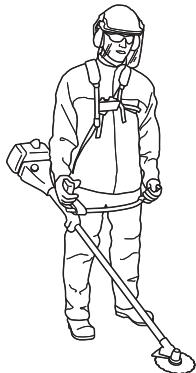

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrücktung angewendet werden. Die persönliche Schutzausrücktung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrücktung einen Fachhandler um Rat Fragen.
WARNING! Bei Benutzung von Gehorschützern immer auf Warnsignale oder Zurufe achten. Den Gehorschutz immer abnehmer, sobald der Motor abgestellt ist.
HELM
Ein Helm ist zu tragen, wenn die zu fällenden Stämme hoher als 2 m sind.
GEHÖRschUTZ
Ein Gehorschutz mit ausreichender Dammwirkung ist zu tragen.
AUGENSCHUTZ
EsistimmereinzugelassenerAugenschutzztragen. Bei der Benutzung eines Visiersist auch eine zugelassene Schutzbrillezurtragen.Zugelassene Schutzbrillensind inthisemFalle diejenigen,die den NormenANSIZ87.1furtheUSAbzw.EN166fUR EU-Ländererfüllen.
HANDSCHUHE
Handschuhe sind dann zu tragen, wenn dies notwendig ist, z. B. bei der Montage der Schneidausrüstung.
STIEFEL
Stiefel mit Stahlkappe und rutschfester Sohle trag.
KLEIDUNG
Kleidung aus reiBfestem Material wahlen und nicht zu weite Kleidungsstücke tragen, die sich leicht im Unterholz verfangen konnen. Stets kräftige lange Hosen tragen. Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfu gehen. Schulterlanges Haar nicht offen tragen.
ERSTE HILFE
Ein Erste-Hilfe-Set soll immer griffbereit sein.
Sicherheitsausrüstung des Gerätes
In thisem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschreiben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführten werden sollen, um sicherzustellen, dass sie faktionsfähig sind. (Siehe Kapitel Was ist was? um Herauszufunden, wo die Sicherheitsdetails an Ihr Gemärz zu finden sind).
Die Lebensdauer der Maschine kann verkurzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführten. Weitere Informationen erteilt Ihnen kein die{nachste Serviceworkstatt.
WICHTIG!
Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonderss für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführ't werden. Soltte der Verkäfer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, Fragen Sie nach unserer nachstgelegenen Servicewerkstatt.
WARNING! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in thisem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Serviceworkstatt aufgeschucht werden.
Gashebelsperre
Die Gashebelsperre soll die unbeabsichtigte Betätigung des Gashebels verhinden. Durch Drücken der Sperre (A) im Handgriff (= wenn man den Handgriff halt) wird der Gashebel (B) gelöst. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. Dies geschiet mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung wird der Gashebel im Leerlauf automatisch gesichert.
Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet.
Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.
Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem leicht funktionieren.
Siehe die Anweisungen unter der Überschrift Start. Gerät starten und Vollgas geben. Den Gashebel loslassen und kontrollieren, ob die Schneidausrüstung vollig zum Stillstand kommt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, ist die Leerlaufeinstellung des Vergasers zu kontrollieren. Siehe die Anweisungen unter der Überschrift Wartung.
Stoppschalter
Mit dem Stoppschalter wird der Motor abgestellt.
Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stopstellung geführt wird.
Schutz für die Schneidausrüstung
Dieser Schutz soll verhindern, dass lose Gegenstände zum Anwender hochgeschleudert werden. Der Schutz verhindert auch, dass der Anwender mit der Schneidausrüstung in Berührung kommt.
Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist.
Immer den empohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.
WARNING! Unter keinen Umständen dar eine Schneidaursrückung ohne einen zugelassen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, konnen dadurch schwere Verletzungen verursacht werden.
Antivibrationssystem
Das Gerät ist mit einem Antivibrationsystem ausgerüstet, das die Vibrationen,)wirkungsvoll dampf und so fur angenehmere Arbeitsbedingungen sorgt.
Wenn der Faden falsch gewickelt ist oder die falsche Schneidausrüstung benutzt wird, verstärken sich die Vibrationen. Siehe die Anweisungen unter der Überschrift Schneidausrüstung.
Das Antivibrationsystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes.
Die Antivibrationselemente regelmäßig auf Risse und Verformungen überprüfen. Kontrollieren, ob die Vibrationsdampfer unbeschädigt und fest verankert sind.
WARNING! Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefällen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihr Körper Symonte feststellen, die auf Vibrationsschäden deuten. Beispiele solcher Symonte sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperskraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten am früigsten in den Fingern, Handen oder Handgelenken auf. Bei niedrigen Temperaturen kann erhöhte Gefahr bestehen.

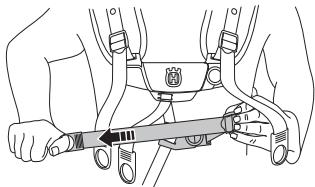

Schnellverschluss
Vorn befindet sich ein leicht erreichbarer Schnellverschluss als Sicherheitsausstattung, falls der Motor in Brand gerat oder eine andere Situation entstelt, in der man sich von Gerät und Tragegurt frei machen. Siehe die Anweisungen unter der Überschrift Anpassung von Tragegurt und Freischneider. Einige Tragegurte haben auch einen Schnellverschluss am Aufhänghaken.
Kontrollieren, ob die Riemen des Tragegurtes richtig liegen. Wenn Tragegurt und Gerät angepasst sind, kontrollieren, ob der Schnellverschluss des Tragegurts Funktioniert.
Schalldampfer
Der Schalldampfer soll den Gerauschpegel so welt wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Mit Katalysator ausgestattete Schalldampfer reduzieren zudem den Schadstoffgehalt der Abgase.
In Ländern mit warmem, trockenen Klima besteht erhöhte Brandgefahr. Bestimmte Schalldämpfer haben wir deshalb mit einem sog. Funken-fängernetz ausgestattet. Kontrollieren Sie, ob der Schalldämpfer Ihres Geräts ein solches Netz hat.
Für Schalldämpfer ist es sehr wichtig, dass die Kontroll-, Wartungs- und Serviceanweisungen befoltt werden. Siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung des Gerätes.
Niemals ein Gerät mit defektem Schalldämpfer benutzen.
Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

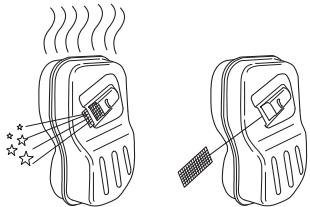

Ist der Schalldampfer Ihres Gerates mit einem Funkenfangnetz versehen, muss diese regelmäßig gereinigt werden. Ein verstopftes Netz verursacht ein HeiBlaufen des Motors mit schweren Motorschäden als Folge.
WARNING! Der
Katalysatorschalldampfer ist bei Betrieb und auch noch nach dem Ausschalten sehr hei. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!
WARNING! Der Schalldämpfer enthalt Chemikalien, die karzinogen sein konnen. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommt.
WARNING! Denken Sie darüber:
Die Motorabgase sind frei und konnen. Funken enthalten, die einen Brand verursachen konnen. Aus thisem Grunde sollen das Gerät niemals im Innbereich oder in der Näre von feuergefährlichen Stoffen gestartet werden!
Gegenmutter
Bestimmte Schneidausrüstungen sind mit einer Gegenmutter gesichert.
Bei der Montage die Mutter entgegen der Rotationsrichtung der Schneidaursrückung anziehen. Bei der Demontage die Mutter in der Rotationsrichtung der Schneidaursrückung lösen. (ACHTUNG! Die Mutter hat ein Linksgewinde.) Beim Lösungen und Anziehen der Sägeklingenmutter besteht die Gefahr, dass man sich an den Zähen der Sägeklinge verletzt. Daher darauf achten, dass die Hand bei dieser Arbeit durch den Klingenschutz geschütt ist. Immer einen Hülssenschlüssel mit ausreichend langem Schaft verwenden, damit这点 possible ist. Der Pfeil in der
Abbildung zeigt, in welchem Bereich der Hulssenschlussel beim Lösenzw. Anziehen der Mutter arbeiten soll.
Die Nylonsicherung der Mutterarf nicht so abgenutzt sein, dass sie sich von Hand schrauben lasst. Die Sicherung soll mindestens 1,5Nm halten. Nachdem sie ca. 10 Mal aufgeschraubt worden ist, ist die Mutter auszutauschen.
Sicherungsschraube
Die Sicherungsschraube der kugelgelagerten Stützkappe ist anzuziehen.
Schneidausrüstung
Dieser Abschnittsbuchte, wie man durch vorschrittsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:
VerringerdtieRuckschlagneigungdesGerates.
- Erricht eine maximale Schneidleistung.
- Verlangert die Lebensdauer der Schneidausrüstung.
WICHTIG!
Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.
Zum korrekten Einlagen des Fadens und zur Wahl des richtigen Fadendurchmessers siehe die Anweisungen für die Schneidausrüstung.
Die Schneidzähne der Klinge sollen stets korrekt und gut geschäft sein! Befolgen Sie unsere Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.
Die korrekte Schänkung beibehalten! Befolgen Sie unsere Instruktionen und verwenden Sie die empfohliche Schärflehre.
WARNING! Den Motor immer abstellen, bevor irgendwelche Arbeitsen an der Schneidausrüstung ausgefuhr werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Kontrollieren, ob die Schneidausrüstung vollig stillteht, und das Kabel von der Zündkerze abziehen, bevor mit der Arbeit an der Schneidausrüstung begonnen wird.
WARNING! Durch eine falsche Schneidausrüstung oder eine falsch gefeite Klinge erhöht sich die Rückschlaggefahr.
Schneidausrüstung

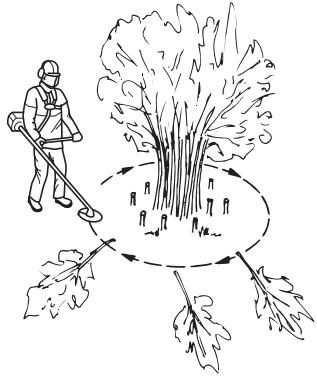

Die Sägeklinge ist zum Sagen von baumartigen Gehölzen bestimmt.

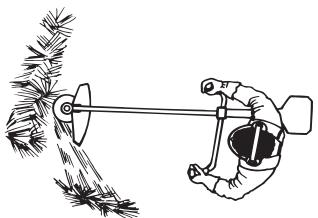

Grasklinge und Grasmesser sind für das Mähen vondichtem hohen Gras vorgesehen.
Hackmesser sind für das Mähen von dichtem hohen Gras und Gebüsch vorgesehen.
Der Trimmerkopf dient zum Rasentrimmen.
Grundregeln
Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische Daten.
Die Schneidzähne der Klinge sollen stets korrekt und gut geschäft sein! Befolgen Sie unsere Anleitung und verwenden Sie die empfohlene Scharflehre. Eine falsch geschäftte oder beschädigte Klinge erhöht die Unfallgefahr.
Die korrekte Schrankung der Sagglinge beibehalten!Befolgen Sie unsere Anweisungen und verwenden Sie das empfohlene Schränkwerkzeug.Eine falsch geschrankte Sagglinge erhöht das Risiko für das Festfahren und für Rückschlage sowie Schäden an der Klinge.
Die Schneidausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneidausrüstungen sind grundsätzlich auszubauschen.
Feilen von Grasmesser und Grasklinge
Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung. Klinege und Messer werden mit einer einhiebigen Flachfeile gefelt.
- Alle Schneiden gleichmäßig feilen, damit keine Unwucht entsteht.
WARNING! Eine Klinge, die verbogen, schief, gerissen, gebrochen oder auf andere Art beschädigt ist, immer aussortieren. Niemals versuchen, eine schiefe Klinge zur weiteren Anwendung wieder zu richten. Ausschließlich Originalklingen des vorgeschriebenen Typs verwenden.

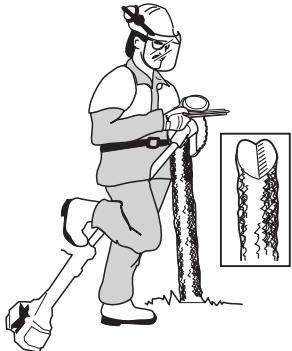

Feilen der Sägeklinge
- Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung.
Eine korrekt gefeilte Klinge ist eine Voraussetzung für effektives Arbeitsen und für die Vermeidung von unnötgem Verschleißen Klinge und Freischneider.
Sorgen Sie davon, dass Sie beim Feilen eine gute Stütze für die Klinge haben. Verwendten Sie eine 5,5-mm-Rundfeile zusammen mit einem Feinenhalter.
- Feilwinkel 15^ . Jeden zweiten Zahn nach rechts, die dazwischen liegenden Zähne nach links feilen. Wenn mit der Klinge hart gegen Steine gesagt worden ist, kann es in Ausnahmefällen notwendig sein, die Oberseite der Zähne mit einer Flachfeile zu justieren. Diese Arbeitsschnitt ist in thisem Falle vor dem Feilen mit der Rundfeile auszuführen. Das Feilen der
Oberseite muss an allen Zähnen gleichmäßig ausgeführrt werden.
Die Schränkung einstehen. Sie soll 1 mm betragen.
Trimmerkopf
WICHTIG!
Stets daraufuf achten, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, andernfalls entstehen im Gerat gesundheitsschädliche Vibrationen.
- Nur die empfohlenen Trimmerköffe und Faden verwenden. Sie sind vom Hersteller für eine bestimmte Motorgroße getestet worden. Dies ist besonders wichtig, wenn ein vollautomatischer Trimmerkopf verwendet wird. Benutzen Sie nur die empfohlene Schneidausrüstung. Siehe das Kapitel Technische Daten.
- Im Allgemeinen erfordert ein kleineres Gerät keine Trimmerköffe und umgekehrt. Der Grund hierfür ist, dass der Motor beim Mähen mit Faden diesen radial vom Trimmerkopf Herausschleudern und darauf auch den Widerstand des zu mahenden Grases überwinden muss.
- Die Länge des Fadens ist ebenfalls wichtig. Beim gleichen Fadendurchmesser erfordert ein längerer Faden eine größere Motoreistung als ein kurzer.
- Darauf achten, dass das Messer am Trimmerschutz intakt ist. Es dient dazu, den Faden auf die richtige Länge zu schreiben.
Die Lebensdauer des Fadens lassst sich verlangern,
indem manihn für ein paar Tage in Wasser legt.
Dadurch wird der Faden steifer und halt länger.
Montage von Lenkung und Gasgriff
ACHTUNG! Bei einigen Modellen ist der Gashandgriff ab Werk montiert.
Die Schraube am hinteren Teil des Gashandgriffs demontieren.
- Den Gashandgriff auf den rechten Teil des Lenkers aufschieben (siehe Abbildung).
Das Loch im Handgriff für die Befestigungsschraube über das Loch im Lenker schieren.
Die Schraube wieder in das Loch am hinteren Teil des Handgriffs montieren.
Die Schraube durch Handgriff und Lenker schrauben. Anziehen.
Den Drehknopf von der Lenkerbefestigung losen.
- Den Lenker gemäß Abbildung platzieren. Die Befestigungsteile montieren und den Drehknopf leicht anziehen.
545FX,545RX
545 RXT, 545 FXT
345 FR
- Den Tragegurt anlagen und das Gerät am Aufhänghaken einhängen. Nun eine Feineinstellung vornehmen, so dass sich eine bequeme
Arbeitsstellung ergibt, wenn das Gerät am Tragegurt hängt.
Den Drehkop anziehen.
Transportstellung, Lenker
- Der Lenker lassst sich zur Vereinfachung von Transport und Aufbewährung möglich parallel zum Führungsrohr drehen.
- Den Drehknopf lockern. Den Lenker im Uhrzeigersinn drehen, so dass der Gashandgriff zum Motor hin liegt.
- Dann den Lenker nach unter um das Führungsrohr drehen. Den Drehknopf anziehen.
- Den Transportschutz an der Schneidausrüstung montieren.
Montage der Schneidausrüstung
WARNING!
Bei der Montage der Schneidausrüstung ist es außerst wichtig, dass die Führung des Mitnehmers/Stützflansches korrekt im Zentrumloch der Schneidausrüstung sitzt. Eine falsch montierte Schneidausrüstung kann schwere oder gar lebensgefährliche Verletzungen verursachen.
WARNING! Unter keinen Umständen dar eine Schneidausrüstung ohne einen zugelassenen Schutz betrieben werden. Siehe das Kapitel Technische Daten. Wenn ein falscher oder ein defekter Schutz montiert wird, konnen dadurch schwere Verletzungen verursacht werden.
WICHTIG! Um eine Säge- oder Grasklinge benutzen zu dürfen, muss das Gerät mit dem richtigen Lenker, Klingenschutz und Tragegurt ausgerüstet sein.
Montage von Klingenschutz/ Kombischutz, Grasklinge und kugelgelagerter Stützkappe
- Trimmerschutz/Kombischutz (A) in die beiden Haken des Blechhalters (M) einhaken. Den Schutz um das Führungsrohr biegen und mit der Schraube (L) auf der gegenüber liegenden Seite des Führungsrohres festziehen. Sperrstift verwenden (C). Sperrstift in die Nut des Schraubenkopfes legen und anziehen. Siehe Abbildung.
ACHTUNG! Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.
Mitnehmer (B) an der Abtriebswelle des Winkelgetriebes anbringen.
- Blechscheibe (P) auf der Messerführung des Mitnehmers zentrierten.
Die Abtriebswelle drehen, bis sich eines der LÖcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehausedeckt.
- Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist.
- Klinge (D) am Mitnehmer (B) anbringen.
Sicherstellen, dass die Klinge zentriert wird, indem sie an die Führung des Mitnehmers angepasst wird.
- Den Stützflansch (F) so an der Antriebswelle montieren, dass er an der Klinge anliegt.
Die Stützkappe (E) auf das Gewinde der Antriebswelle aufschrauben (Achtung: Linksgewinde). Mit einem Moment von 35 - 50 Nm (3,5 - 5,0 kpm) anziehen. Den Hülssenschlüssel aus dem Werkzeugsatz verwenden. Dabei ist zu beachten, dass der Sperrstift (C) weiter im Getriebegehause sitzen muss, damit der Mitnehmer gehalten wird. Den Schäft des Hülssenschlüssels so nah wie möglich am Klingen-/Kombischutz fassen.
WARNING! Die Sicherungsschraube (N) im Mittelloch der Stutzkappe anziehen.
Mit einem Moment von 35 - 50 Nm (3,5 - 5,0 km) anziehen, Achtung -
Linksgewinde. Wenn die
Sicherungsschraube nicht in der
Stutzkappe angebracht wird, besteht die
Gefahr, dass die Stützkappe sich lost.
Dann lost sich auch die Klinge, was
wiederum zu ernsthaften und)sagar
tödlichen Verletzungen für den Fahrer
oder Dritte führen kann.
Montage von Klingenschutz und Sägeklinge
ACHTUNG! Immer den empfohlenen Schutz für die jeweilige Schneidausrüstung verwenden. Siehe das Kapitel Technische Daten.
545 FX, 545 FXT
- Den Klingenschutz (A) mit 4 Schrauben (L) gemäß der Abbildung montieren.
345 FR, 545 RX, 545 RXT
- Halter (R) und Deckel (J) mit 2 Schrauben (H) am Getriebegehause montieren.
- Danach den Klingenschutz (A) mit 4 Schrauben (L) am Halter (N) anbringen.
Mitnehmer (B) and der Abtriebswelle montieren.
Die Klingenachse drehen, bis sich eines der LÖcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäusedeckt.
- Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist.
- Klinge (D) und Stützflansch (F) an der Abtriebswelle platzieren.
Die Mutter (G) montieren. Die Mutter ist mit einem Moment von 35-50 Nm (3,5-5 km) anzuziehen. Den Hülsenschluss aus dem Werkzeugsatz verwenden. Den Schaft des Schlüssels so nah wie möglich am Klingenschutz greifen. Die Mutter wird angezogen, wenn der Schlüssel entgegen der Rotationsrichtung geführt wird (Achtung: Linksgewinde).
Beim Lös und Anziehen der Sägeklingenmutter besteht die Gefahr, dass man sich an den Zähnen der Sägeklinge verletzt. Daher darauf acht even, dass die Hand bei dieser Arbeit durch den Klingenschutz geschützt ist. Immer einen Hülssenschlüssel mit ausreichend langem Schaft verwenden, damit dies möglicher ist. Der Pfeil in der Abbildung zeigt, in welchem Bereich der Hülssenschlüssel beim Lös bzw. Anziehen der Mutter arbeiten soll.
Montage von Trimmerschutz und Trimmerkopf Trimmy SII
- Für die Arbeit mit dem Trimmerkopf den Trimmerschutz (A) montieren. Trimmerschutz/ Kombischutz (A) in die beiden Haken des Blechhalters (M) einhaken. Den Schutz um das Führungsrohr biegen und mit der Schraube (L) auf der gegenüber liegenden Seite des Führungsrohres festziehen. Sperrstift verwenden (C). Sperrstift in die Nut des Schraubenkopfes legen und anziehen. Siehe Abbildung.
Mitnehmer (B) an der Abtriebswelle montieren.
- Blechscheibe (P) auf der Messerführung des Mitnehmers zentrierten.
- Die Klingenachse drehen, bis sich eines der Lächer des Mitnehmers mit dem entsprechenden Loch im Getriebegehausedeckt.
- Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist.
- Den Trimmerkopf (H) entgegen der Rotationsrichtung aufschauben.
- Der Trimmerkopf ist mit einem Moment von 35-50 Nm (3,5-5 kpm) anzuziehen.
Die Demontage erfolgt in umgekehrter Reihenfolge.
Montage sonstiger Schutzausführungen und Schneidausrüstungen
Den fur die Arbeit mit Trimmerkopf/Kunststoffmessern den Trimmerschutz/Kombischutz (A) montieren. Trimmerschutz/Kombischutz (A) in die beiden Haken des Blechhalters (M) einhaken. Den Schutz um das Führungsrohr biegen und mit der Schraube (L) auf der gegenüber liegenden Seite des Führungsrohres festziehen. Sperrstift verwenden (C). Sperrstift in die Nut des Schraubenkopfes legen und anziehen. Siehe Abbildung.
Mitnehmer (B) an der Abtriebswelle montieren.
- Blechscheibe (P) auf der Messerführung des Mitnehmers zentrieren.
Die Klingenachse drehen, bis sich eines der LÖcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehausedeckt.
- Den Sperrstift (C) in das Loch stecken, so dass die Achse fixiert ist.
- Den Trimmerkopf/die Kunststoffmesser (H) entgegen der Rotationsrichtung aufschauben.
Die Demontage erfolgt in umgekehrter Reihenfolge.
MONTAGE
Anpassung von Tragegurt und Freischneider
WARNING! Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden. Andernfalls konnen Sie den Freischneider nicht sich steuern und so sich selbst oder anderen Verletzungen zufugen. Niemals einen Tragegurt mit defektem Schnellverschluss benutzen.
Balance X
(345 FR, 545 RX)
Sicherheitsverschluss
Die rote SchlieBe aufklappen, um das Gerät vom Gurt zu losen.
Einstellung des Gurtes
1 Den Hufriemen so spannen, dass er fest sitszt.
2 Den Riemen, der um den Brustkorb verläuft, unter dem linken Arm spannen, so dass erleitung am Körper anliegt.
3 Die Schulterriemen so einstellen, dass die Schultern gleichmäß belastet werden. Den Aufhänghalten nach unten drücken, um den Gurt zu belasten.
4 Die Höhe des Aufhänghakens gemäß der Anleitung für den Standardgurt einstellen. (Auslichen)
5 Wenn der Aufhänghaken z. B. zum Grasfreischneiden abgesenkt werden soll, wird der Riemen des Aufhänghakens (A) an die andere Befestigung an der Rückenplatte versetzt.
6 Um mehr Belastung von den Schulterriemen auf den Huftriemen zu übertragen, kann der elastische Riemen (B) fester gespannt werden.
Balance XT
(545FX, 545FXT, 545RXT)
Sicherheitsverschluss
Die rote SchlieBe aufklappen, um das Gerät vom Gurt zu lösen.
Einstellung des Gurtes
1 Den Tragegurt entsprechend der Große der Person einstellen. Die Schulterriemenbefestigung drehen und durch Zusammendrücken der federgespannten Arreterung in ein geeignetes Loch in der Rückenplatte einführen.
2 Den Huftriemen so spannen, dass er fest sitzt.
3 Der Huftgurt solle ungebahr auf der Höhe der Huftknochen aufliegen.
4 Brustschutz zusammendrucken.
5 Seitengurt am Brustschutz befestigen.
6 Um den Druck auf den Brustkorb zu口中ern, besteht die Möglichkeit, den Seitengurt mit einem Gurt am Hüftpolster zu befestigen. (für Frauen geeignet).
7 Die Schulterriemen so einstellen, dass die Schultern gleichmäß belastet werden. Den Aufhanghaken nach unten drücken, um den Gurt zu belasten.
8 Die Seitengurte einstellen, sodassie um den Brustkorbspassen und der Brustschutz direkt auf der Brust liegt.
Höhe des Aufhanghakens gemäß Anweisung justieren. (Zum Roden sollen die Aufgangung ungebung 10 cm unterhalb Ihr's Hüttknochens verlaufen.)
9 Wenn der Aufhänghaken z. B. zum Grasfreischneiden abgesenkt werden soll, wird der Riemen des Aufhänghakens (A) an die unter Befestigung an der Rückenplatte versetzt. Der vordere Riemen, der mit dem Brutschutz verbunden ist, kann, wenn nötig, ebenfalls eingestellt werden.
10 Um mehr Belastung von den Schulterriemen auf den Huftriemen zu übertragen, kann der elastische Riemen (B) fester gespannt werden.
Das richtige Gleichgewicht

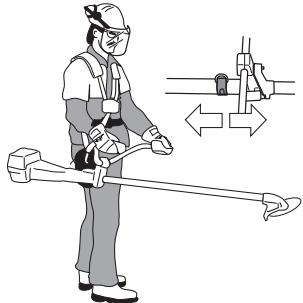

1 Forstfreischneiden
Die Maschine wird ausgewucht, indem die Aufhängose an der Maschine nach vorne oder halten bewegt wird. An einigen Modellen ist die Aufhängose fest, noch sind in thisem Fall mehrere Löscher für den Aufhänghaven vorhanden. Die Maschine ist korrekt ausgewucht, wenn sie waagrecht frei im Aufhänghaven hangt. Auf diese Weise wird die Gefahr des Kontakts mit Steinen reduziert, falls sie den Lenker loslassen müssen.
2 Grasfreischneiden
Die Klinge in angemessener Schneidhöhe schweben lessen, d. h. nah am Boden.
Sicherer Umgang mit Kraftstoff
Das Gerät niemals starten, wenn:
1 Wenn Kraftstoff darüber verschüttet wurde. Alles abwischen und restliches Benzin verdunsten setzen.
2 Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben,ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden.
3 Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäß auf Undchtigkeiten überprüufen.
Transport und Aufbewährung
Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommt konnen, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.
Zum Transport und zur Aufbewährung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.
- Bei längerer Aufbewährung des Geräts ist der Kraftstofftank zu leeren. An der nachsten Tankstelle konnen Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen.
Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.
- Bei Transport oder Aufbewährung des Gerätes muss der Transportschutz für die Schneidausrüstung immer montiert sein.
- Sichern Sie die Maschine während des Transports.
WARNING! Beim Umgang mit Kraftstoff vorschichtig sein. Denken Sie an das Feuer- und Explosionsrisiko und an die Gefahr des Einatmens.
Kraftstoff
ACHTUNG! Das Gerät ist mit einem Zweitaktmotor ausgestattet und darauf ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Damit das Mischungsverhältnis richtig ist, muss die beizumschende Ölmenge unbedingt genau abgemessen werden. Wenn keine Kraftstoffmengen gemischt werden, wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.
WARNING! Kraftstoff und Kraftstoffdämpfe sind sehr feuergeführlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist dazu Vorsicht geboten und für eine gute Belüfung zu sorgen.
Benzin
ACHTUNG! Stets Qualitätsbenzin mit Ölbeimischung mit mind. 90 Oktan (ROZ) verwenden. Wenn Ihr Gerät mit Katalysator ausgestattet ist (siehe Kapitel Technische Daten), muss stets bleifreies Qualitätsbenzin mit Ölbeimischung verwendet werden. Verbleites Benzin zerstört den Katalysator.
Wenn umweltgerechtes sog. Alkylatbenzin zur Verfügung steht, ist diesen zu verwenden.
- Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, lauft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursichen können.
- Wenn kontinuierlich bei hohen Drehzahlengearbeitet wird, ist eine höhere Oktanzahl zu empfehlen.
Zweitaktöl
- Das Beste Resultat und die Beste Leistung wird mit HUSQVARNA-Zweitaktmotoröl erzielt, das speziell für unsere luftgekühten Zweitaktmotoren hergestellt wird.
- Niemals Zweitaktöl für wassergeühte Außenbordmotoren, sog.Outboardoil (TCW), verwenden.
- Niemals Öl für Viertaktmotoren verwenden.
- Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.
Mischungsverhältnis
1:50 (2%) mit HUSQVARNA-Zweitaktöl.
1:33 (3 %) mit anderen Ölen für luftgekühte Zweitaktmotoren der Klasse JASO FB/ISO EGB.
| Benzin, Liter | Zweitaktöl, Liter |
| 2% (1:50) | 3% (1:33) |
| 5 | 0,10 | 0,15 |
| 10 | 0,20 | 0,30 |
| 15 | 0,30 | 0,45 |
| 20 | 0,40 | 0,60 |
Mischen
- Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
- Immer zuerst die Hälfte des Benzins, das gemisch werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugegeben.
- Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).
- Kraftstoff hochstens für einen Monat im Voraus mischen.
- Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.
WARNING! Der Schalldämpfer des Katalysators ist sehr heiß, sowohl beim Betrieb als auch nach dem Abstellen. Dies gilt auch bei Leerlaufbetrieb. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Höhe befinden.
Tanken
WARNING! Folgende
Vorsichtsmaßnahmen verringern die Feuergefahr:
Den Kraftstoff drauBen in Abwesenheit von Funken und Flammen mischen und eingieBen.
Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.
Niemals bei laufendem Motor tanken.
Den Motor abstellen und vor dem Tanken eine Minuten abkühlen setzen.
Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl.vorhandener Überdruck langsam abbauen kann.
Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.
Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankuellie weg bewegen.
- Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.
- Wenn Kraftstoff darüber verschüttet wurde. Alles abwischen und restliches Benzin verdunsten setzen.
- Um den Tankdeckel herum sauberwischen. Verunreinigungen im Tank verursachen Betriebstörungen.
Vor dem Einfüllen in den Tank den Behälter noch einmal schütteln, damit der Kraftstoff gut gemisch ist.
Kontrolle vor dem Start
Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die häufigste Ursache für Rissbildungen am Zahnansatz stellen beim Feilen entwickelte scharfe Ecken oder die Anwendung der Klinge in stumpsfem Zustand dar. Die Klinge austauschen, wenn sie Risse aufweist.
- Den Stützflansch auf Risse hin untersuchen, die aufgrund von Materialermodung oder zu festem Anziehen entstehen konnen. Den Stützflansch austauschen, wenn er Risse aufweist.
- Darauf achten, dass die Gegenmutter ihre Schließkraft nicht verlirt. Sie soll ein Schließmoment von mind. 1,5 Nm haben. Das Anziehmoment der Gegenmutter soll 35-50 Nm betragen.
- Den Klingenschutz auf Schäden und Risse kontrollieren. Den Klingenschutz austauschen, wenn Risse hat oder Schlägen ausgesetzt gewesen ist.
- Trimmerkopf und Trimmerschutz auf Schäden und Risse kontrollieren. Wenn Trimmerkopf oder Trimmerschutz Risse haben oder Schlägen ausgesetzt gewesen sind, müssen sie ausgetauscht werden.
Das Gerät niemals ohne Schutz oder mit defektem Schutz benutzen.
Vor dem Start des Geräts müssenSAMtliche Gehäuse korrekt montiert und in einwandfreiem Zustand sein.
Starten und stoppen
WARRANT! Das komplette
Kupplungsbehäuse und das
Führungsrohr mussen montiert sein,
bevor das Gerät gestartet wird,
andernfalls kann sich die Kupplung
lösen und Verletzungen verursachen.
Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen. Das Gerät auf festem Untergrund abstellen. Darauf achten, dass die Schneidausrüstung keine Gegenstände berührt.
Sorgen Sie davon, dass sich innerhalb des Arbeitsbereichs keine unbefugten Personen aufhalten, andernfalls besteht die Gefahr von schweren Verletzungen. Der Sicherheitsstand beträgt 15 Meter.
Kalter Motor
Choke: Den Chokehebel (A) in Choke-Lage führen.
Kraftstoffpumpe: Mehrmals auf die Gummiblase (B) der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füssen beginnnt. Die Blase braucht nicht ganz gefüllt zu werden.
Warmer Motor
Startvorgang wie bei kaltem Motor, ohne den Choker in Choke-Lage zu führen.
Startgas: (545 FX, 545 FXT)
Startgas wird erhalten, indem der Chokehebel auf Choke gestellt und dann wieder in die Ausgangsstellung zurückgeführrt wird.
Startgas: (345 FR, 545 RX, 545 RXT)
Startgas wird erhalten, indem zuerst die Gashebelsperre und der Gashebel und dann der Startgasknopf (A) eingedrückt werden. Dann die Gashebelsperre und den Gashebel und danach den Startgasknopf loslassen. Nun ist die Startgasfungtion aktiviert. Um den Motor wieder
auf Leerlauf zurückzustellen, die Gashebelsperre und den Gashebel eindrücken.
Dekompressionsventil
Wenn das Gerät mit Dekompressionsventil (A) ausgerüstet ist: Dekompressionsventil eindrücken, damit der Druck im Zylinder reduziert wird; dadurch wird das Anspringen erleichtert. Das Dekompressionsventil solle beim Anlassen immer betätig werden. Wenn die Maschine lauft, goes das Dekompressionsventil automatisch in Nullstellung zurück.
Starten
WARNING! Wenn der Chokehebel beim Starten des Motors auf Choke oder Startgas eingestellt ist, fängt die Schneidausrüstung sofort an zu rotieren.
Den Gerätekörper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!). Mit der rechten Hand den Starthandgriff fassen und das Startseil langsam Herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen), und dann schnell und kraftigziehen. Das Startseil niemals um die Hand wickeln.
Den Chokesofarrückstellen, wenn der Motor zündet, und weitere Startversuche machen, bis der Motor anspringt. Wenn der Motor startet,chnell Vollgas geben, wodurch das Startgas automatisch ausgeschaitet wird.
ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät konnten die Folge sein.
Stoppen
345 FR, 545 RX, 545 RXT
Zum Abstellen des Motors die Zündung ausschalten.
545 FX, 545 FXT
Beheizte Handgriffe
(545 FXT)
Mit Griffheizung ausgestattete Modelle haben am Gashandgriff einen Schalter zur Ein- und Ausschaltung der Heizfunktion. Die Heizung ist sowohl im rechten als auch im linken Griff vorhanden und hält automatisch eine Temperatur von 70^ , wenn sie eingeschaltet ist.
Allgemeine Arbeitsvorschriften
WICHTIG!
Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit Freischneider und Trimmer.
Wenn Sie in eine Situation kommt, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, halten Sie sich von einem Experten beraten. Wenden Sie sich an ihren Fachhändler oder ihre Servicewerkstatt.
Vermeiden Sie, Arbeitsen auszuführen, denen Sie sich nicht gewachsen fühlen.
Vor der Anwendung müssen Sie den Unterschied zwischen Forstkreischneiden, Graskreischniden und Grastrimmen verstehen.
Grundlegende Sicherheitsvorschriften
1 Behalten Sie die Umgebung im Auge:
- Um sicherzustellen, dass weder Menschen noch Tiere oder andere ihre Kontrolle über das Gerät beeinflussen können.
Um sicherzustellen, dass weder Menschen, Tiere noch Gegenstände Gefahr laufen, mit der Schneidausrüstung selbst oder mit von der Schneidausrüstung hochgeschleuderten losen Gegenständen in Kontakt kommt.
- ACHTUNG! Das Gerät niemals benutzten, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hiffe herbeizurufen.
2 Den Arbeitsbereich inspizieren. Alle losen Gegenstände entfern, z. B. Steine, Glasscherben, Nagel, Drahte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können.
3 Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzten. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermudend, es konnen außer dem gefährliche Arbeitsbedingungen entstehen, z.B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.
4 Sicherstellen, dass Sie sicher gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Åste, Löcher, Gräben usw.), wenn Sie
unvermittelt ihren Standort wechseln. Beim Arbeitsen auf abschüssigem Boden immer sehr vorsichtig sein.

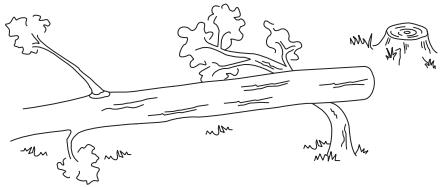

5 Beim Sagen von Baumen, die unter Spannung stehen, außerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsagen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle stehen oder den Sageschnitt falsch setzen, können der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle konnen schwere Verletzungen zur Folge haben.
6 Eine sichere Arbeitsstellung mit festen Stand einnehmen. Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.
7 Die Maschine stets mit beiden Händen halten. Die Maschine auf der rechten Körperside halten. Alle Körperteile von bereits Oberflächen fernhalten. Alle Körperteile von rotierender Schneidausrüstung fernhalten.
8 Die Schneidausrüstung muss sich unterhalb der Taille befinden.
9 Beim Weitergehen ist der Motor abzustellen. Bei längeren Wegstrecken und Transporten ist der Transportschutz anzuwenden.
10 Das Gerät niemals mit laufendem Motor unbeaufsichtigt abstellen.
Das ABC des Freischneidens
Stets die richtige Ausrüstung verwenden.
- Immer eine gut angepasste Ausrüstung benutzen.
Die Sicherheitsvorschriften befolgen.
Die Arbeit gut organisieren.
Die Klinge sollte beim Ansetzen immer mit Höchstdrehzahl rotieren.
- Immer gut geschärfte Klingen verwenden.
- Kontakt mit Steinen vermeiden.
Die Fallrichtung steuern (den Wind nutzen).
WARNING! Weder der Benutzer der Maschine noch andere Personen dürfen versuchen, das Mähgut aufzusammeln, solange der Motor lauft oder die Schneidausrüstung rotiert, weil dadurch schwere Verletzungen verursacht werden konnen.
Motor und Schneidausrüstung stoppen, bevor Material entfern wird, das sich um die Klingenachse festgesetzt hat, da ansonsten Verletzungsgefahr besteht. Wahlend des Betriebs und eine Weile danach kann das Winkelgetriebe heißt sein. Beim Berühren besteht Verbrennungsgefahr.
WARNING! Vorsicht bei
weggeschleuderten Gegenständen.Stets
einen zugelassenen Augenschutz
tragen.Niemals über den Schutz der
Schneidausrüstung
beugen.Hochgeschleuderte Steine,Unrat
usw. konnen die Augen treffen und
Blindheit oder schwere Verletzungen
verursachen.
Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollenen sich außerhalb einer Sicherheitszone von 15m befinden. Stellen Sie das Gerät sofort ab, wenn sich Ihnen keinam nähert. Wenden Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.
WARNING! Manchmal setzen sich Äste oder Gras zwischen Schutz und Schneidausrüstung fest. Zum Reinigen grundsatzlich den Motor abstellen.
Arbeitsmethoden
WARNING! Maschinen mit Säge- oder Grasklingen können hefty zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trifft. Dies wird als Klingenstoß bezeichnet. Bei einem Klingenstoß kann so viel Energie freigesetzt werden, dass Maschine und bzw. oder Benutzer weggeschleudert werden und die Kontrolle über die Maschine verloren gehen. Ein Klingenstoß kann auftreten, wenn die Maschine Stümpfe rodet, durch Kollisionen zum Stillstand kommt oder sich verhakt. Ein Klingenstoß tritt mit higherer Wahrscheinlichkeit in Bereichen auf, in denen das geschnittene Material nur schwer zu sehen ist.
Vermeiden Sie es, im Schneidbereich zwischen 12 und 3 Uhr an der Klinge zu sagen. Aufgrund der Rotationsgeschwindigkeit der Klinge kann ein Rückschlag gerade in thisem Ansatzbereich eintreffen, wenn die Klinge an dicke Stämme angesetzt wird.

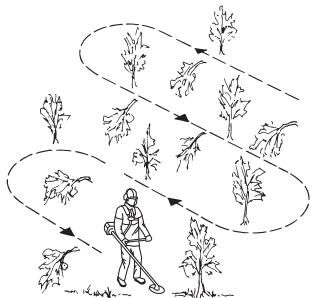

- Bevor mit dem Freischneiden begonnen wird, ist der Freischneidebereich zu kontrollieren, z. B. wie das Gelände beschaffen ist, ob der Boden ein Gefäß hat, ob er steinig, uneben ist usw.
- Fangen Sie danach an der Stelle an, die am einfachsten ist, um einen eigenen Einstieg ins Freischneiden zu betrinnen.
- Arbeitsen Sie sich systematisch vor und darüber,quer über das Gelände,und darbeiten Sie bei jedem Schwung eine Arbeitsbreite von ca.4-5 m.Dann wird die Reichweite des Gerätes in beiden Richtungen voll ausgenutzt und der Benutzer erhalten einen leichten und abwechslungsreichen Arbeitsbereich zum Durcharbeiten.
- Die Länge der Arbeitswge solte ca. 75 m betragen. Den Kraftstoffvorrat mitnahmen, wenn die Arbeit voranschreitet.

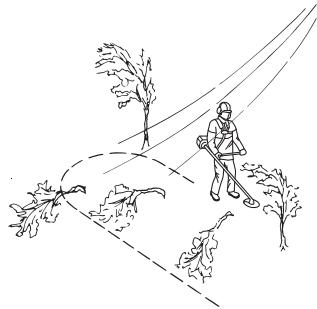

In hugeligem Gelände sollen den Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel einfacher, am Hang entlang zu gehen als hinauf und hinunter.
Die Arbeitswege sollenn so verlaufen, dass man nicht über Gräben oder andere Hindernisse im Gelände gehen muss. Außer dem sollenn die Arbeitswege so an die aktuellen Windverhältnisse angepasst werden, dass die gefällten Stämme in den bereits freigeschnitten Bereich des Bestandes fallen.
Forstfreischneiden mit Sägeklinge
- Beim Ansetzen anDICke Stämme erhöht sich die Rückschlaggefahr. Vermeiden Sie deshalb, im Schneidbereich zwischen 12 und 3 Uhr zu sagen.
Um nach links zu fällen, ist der untere Teil des Stammes nach rechts zu führen. Die Klinge neigen und mit einer entschlossenen Bewegung schrag nach rechts unter führen. Gleichzeitig mit dem Klingenschutz gegen den Stamm drücken. Die Klinge zwischen 3 und 5 Uhr ansetzen. Vor dem Ansetzen der Klinge Vollgas geben.
Um nach rechts zu fällen, ist der untere Teil des Stammes nach links zu führen. Die Klinge neigen und schrag nach rechts oben führen. Zwischen 3 und 5
Uhr ansetzen, so dass die Rotationsrichtung der Klinge den unteren Teil des Stammes nach links führt.
Um nach vorn zu fällen, ist der untere Teil des Stammes nach hinten zu führen. Die Klinge mit einer schllen und entschlossenen Bewegung nach hinterziehen.
- Dickere Stämme, d. h. Ansatzstämme, müssen von zwei Seiten gesagt werden. Zuerst eine Beurteilung der Fallrichtung des Stammes machen. Zuerst auf der Fallseite ansetzen. Anschließend den Stamm von der anderen Seite durchsagen. Der ausgeübt Druck ist an die Dicke des Stammes und die Härte der Holzart anzupassen. Dünnere Stämme erfordern einen stärkeren Druck, während dickere Stämme einen leichter den Druck erfordern.
- Wenn die Stämme sehr dicht stehen, ist die Gehgeschwindigkeit daran anzupassen.
- Wenn sich die Klinge in einem Stamm verkeit, auf keinen Fall das Gerät herausreißen. Klinge, Winkelgetriebe, Führungsrohr oder Lenker konnten dadurch beschädigt werden. Die Handgriffe loslassen, mit beiden Händen das Führungsrohr fassen und das Gerät langsam Herausziehen.
Gestruppfreischneiden mit Sägeklinge
- Düne Stämme und Unterholz einfach niedermähen. Mit pendelnden Sagebewegungen in seitlicher Richtung arbeiten.
Versuchen Sie, mehrere Stämme mit einer Sägebewegung zu fällen.
- Bei eng stehenden Busch- oder Baumgruppen zuerst außen herum freischneiden. Dann damit beginnen, im äußeren Bereich hohe Stümpfe zu sagen, um ein Festsägen zu vermeinden. Anschließlich die Stümpfe auf die gewünschte Länge sagen. Dann versuchen, mit der Klinge in die Mitte der Baumgruppe zu gelangen und von innen hereaus zu sagen. Wenn es trotzdem noch schwer sein sollte heranzukommen, höhere Stümpfe sagen und die Stämme herunterfallen setzen. Das verringert die Gefahr des Festsägens.
Grasfreischneiden mit Grasklinge
- Grasklingen und Grasmesser können nicht für verholzte Stämme verwendet werden.
- Für alle Arten von hohem oder dichtem Gras wird die Klinge benutzt.
- Gras wird mit einer pendelnden seitlichen Bewegung gemät, wobei bei der Bewegung von rechts nach links gemäht wird und die Rückholbewegung von links nach rechts erfolgt. Die Klinge mit der linken Seite
mahlenlassen(Klingenbereichzwischen8und12 Uhr).
- Wird die Klinge beim Mühen etwas nach linksGENigt, bleibt der Grasschnitt in einer Bahn liegen, was das Aufsammeln z. B. durch Harken erreichtert.
- Bemühen Sie sich, rhythmisch zu arbeiten. Mit gespreizten Beinen stehen Sie am sichersten. Nach der Rückholbewegung vorwärts gehen und wieder einen festen Standuchen.
- Die Stützkappe liegt auf dem Boden abstätzen. Sie dient dazu, die Klinge vor Bodenberührung zu schätzen.
- Wenn Sie folgende Regel nbfolgen, setzen sich das Material nicht so leicht um die Klinge herum fest: 1Arbeiten Sie stets mit Vollgas.
2Vermeiden Sie Kontakt mit frisch geschlagenem Schnittgut bei der Rückholbewegung.
- Den Motor abstellen, den Gurt abnehmen und das Gerät auf den Boden legen, bevor Sie das Schnittgut aufsammeln.
Grastrimmen mit Trimmerkopf
Trimmen
- Den Trimmerkopf direkt über die Erde halten und etwas neigen. Das Gras wird vom Fadenende abgeschritten. Lassen Sie den Faden im eigenen Takt arbeiten. Pressen Sie den Faden nie in das Material hinein, dass geschritten werden soll.
- Der Faden mächt mit Leichtigkeit Gras und Unkraut an Wänden, Zäunen, Bäumen und Beeten, er kann jedoch auch empfindliche Rinde von Bäumen und Büschen sowie Zaunpfähle beschädigend.
Verringern Sie das Risiko, Vegetation zu schädigen, indem Sie den Faden auf 10-12 cm kürzen und die Motordrehzahl senken.
Sauberschaben
- Durch Sauberschaben kann unerwänschte Vegetation vollständig entfern werden. Den Trimmerkopf direkt über die Erde halten und neigen. Das Fadenende um Bäume, Pfähle, Statuen usw. herum gegen die Erde schlagen setzen. AchtUNG! Bei dieser Technik wird der Faden verstärkt abgenutzt.
- Bei der Arbeit an Steinen, Ziegeln, Beton, Metallzäunen usw. wird der Faden stärker abgenutzt und muss früiger nachgestellt werden, als wenn er gegen Bäume oder Holzzäune schlągt.
- Beim Trimmen und Sauberschaben nicht mit Vollgas arbeiten, damit der Faden länger hält und der Trimmerkopf nicht so starkem Verschleiß ausgesetzt ist.
Mahren
- Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, die mit einem gewöhnlichen Rasenmäher schwer zugänglich sind. Beim Mähen den Faden parallel zur Erde halten. Den Trimmerkopf nicht auf die Erde drücken, weil dadurch Rasen und Gerät beschädigt werden können.
- Beim normalen Mähen sollen der Trimmerkopf nicht ständig den Boden berühren. Ständiger Kontakt kann zu erhöhtem Verschleib oder zu Schäden am Trimmerkopf führen.
Säubern
Die Gebläsewirkung des rotierenden Fadens kann auch zum einfahren und schellen Säubern dienen. Den Faden parallel etwas oberhalb der Flüche halten, die gereinigt werden soll, und das Gerät hin- und herführren.
- Beim Mähen und Säubern erreicht man mit Vollgas das Beste Resultat.
Vergaser
Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur Reduzierung schädlicher Abgase konstruiert und hergestellt. Wenn der Motor 8-10 Tankfällungen Kraftstoff verbraucht hat, ist er eingefahren. Damit er optimal Funktioniert und nach der Einfahrzeit möglichst weniger schädliche Abgase abgibt, sollte der Vergaser beim Handler/in der Servicewerkstatt (die einen Drehzahlmesser zur Verfügung haben) eingestellt werden.
Funktion
Die Motordrehzahl wird mit Hilfe des Gashebels über den Vergaser geregelt. Im Vergaser werden Luft und Kraftstoff gemischt. Dieses Kraftstoff-Luft-Gemisch ist regulierbar. Nur bei korrekter Einstellung erbringst das Gerät die volte Leistung. Wahrend der Einstellung kann die Schneidausrüstung rotieren. Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
Die Einstellung bedeutet die Anpassung des Motors an die aktuellen Verhältnisse, wie z.B. Klima, Höhe ü.M., verwendete Kraftstoff- und Zweitaktolsorte.
- Der Vergaser hat drei Einstellmöglichkeiten:
L = Düse für niedrige Drehzahl
H = Düse für hohe Drehzahl
T = Stellschraube für Leerlaufdrehzahl
- Mit den Düsen L und H wird die Kraftstoffmenge im Verhältnis zum Luftstrom justiert. Durch Drehen im Uhrzeigersinn ergibt sich ein mageres Kraftstoff-Luft-Gemisch (wener Kraftstoff), durch Drehen gegen den Uhrzeigersinn wird ein fettes Gemisch eingestellt (mehr Kraftstoff). Bei einem mageren Kraftstoffgemisch ist die Drehzahl hoher als bei einem fetten Gemisch.
- Mit der Schraube T wird die Position des Gashebels im Leerlauf geregelt. Durch Drehen der Schraube im Uhrzeitigersinn wird eine höhere Leerlaufdrehzahl eingestellt, durch Drehen gegen den Uhrzeitigersinn eine niedrigere.
Grundeinstellung
Die Grundeinstellung des Vergasers wird beim Probelauf im Werk vorgenommen. Die Grundeinstellung ist fetter als die optimale Einstellung und soll für die ersten Betriebsstunden des Geräts beibehalten werden. Danach ist der Vergaser fein einzustellen. Diese Feineinstellung ist von einem Fachmann vorzunehmen.
ACHTUNG! Wenn die Schneidausrüstung sich im Leerlauf dreht, ist die T-Schraube gegen den Uhrzeigersinn zu drehen, bis die Schneidausrüstung stehenbleit.
Einstellung der Leerlaufdrehzahl
Vor den Einstellungen davon sorgen, dass der Luftfilter sauber und der Luftfilterdeckel angebracht ist.
Wenn eine Anpassung erforderlich wird, die Leerlaufdrehzahl mit der Leerlaufschraube T einstellen. Die Schraube T zunachst im Uhrzeigersinn drehen, bis die Schneidausrüstung sich zu drehen beginnt. Danach die T-Schraube gegen den Uhrzeigersinn drehen, bis die Schneidausrüstung stehenbleibt. Eine korrekt eingestellte Leerlaufdrehzahl ist dann erreicht, wenn der Motor in jeder Situation gleichmäßig lauft. Es solte außerdem ein gutter Abstand zu der Drehzahl bestehen, bei der die Schneidausrüstung sich zu drehen beginnt.
Empf. Leerlaufdrehzahl: Siehe das Kapitel Technische Daten.
WARNING! Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehenbleibt, wenden Sie sie an ihren Handler/Ihre Serviceworkstatt. Das Gerät erst wieder verwenden, wenn es korrekt eingestellt oder repariiert ist.
Justierung der Startgasdrehzahl (345 FR, 545 RX, 545 RXT)
Um die richtige Startgasdrehzahl zu erhalten, gibt es eine Justierschauba am hinteren Teil des Gashandgriffs geben dem Kabel. Mit dieserer Schraube (5 mm Inbus) kann die Startgasdrehzahl erhöht oder gesenkter werden.
FolgendermaBen vorgehen:
1 Das Gerät im Leerlauf laufen halten.
2 Die Startgassperre gemäß der Instruktion unter der Überschrift Starten und Stoppen herunterrücken.
3 Wenn die Startgasdrehzahl zu niedrig ist (unter 4000 U/min), die Justierschraube A im Uhrzeigersinn schrauben, bis die Schneidausrüstung zu rotieren beginn. Dann A eine weitere 1/2 Umdrehung im Uhrzeigersinn schrauben.
4 Wenn die Startgasdrehzahl zu hoch ist (über 6500 U/min), die Justierschaube A gegen den Uhrzeigersinn schrauben, bis die Schneidausrüstung stehen bleibt. Dann die Justierschaube A 1/2 Umdrehung im Uhrzeigersinn schrauben.
Schalldampfer
ACHTUNG! Bestimmte Schalldämpfer sind mit Katalysator ausgestattet. Im Kapitel Technische Daten konnen Sie nachlesen, ob Ihr Gerät einen Katalysator hat.
Der Schalldämpfer hat die Aufgabe, den Schallpegel zu dampfen und die Abgase vom Anwender wegzuleiten. Die Abgase sind hei and konnen Funken enthalten, die einen Brand verursachen konnen, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.
Bestimme Schalldämpfer sind mit einem speziellen Funkenfangnetz ausgerüstet. Ist Ihr Gerät mit einem derartigen Schalldämpfer ausgestattet, so ist das Netz einmal wochentlich zu saubern. Dies geschieht am besten mit einer Stahlbürste.
Bei Schalldämpfern ohne Katalysator soll das Netz einmal in der Woche gereinigt und ggf. ausgetauscht werden. Bei Katalysatorschalldampfern ist das Netz einmal im Monat zu kontrollieren und evtl. zu reinigen. Beschädigte Netze sind auszutauschen.
Wenn das Netz*hufig verstopf ist, kann dies ein Zeichen davon sein, dass der Katalysator nicht einwandfrei arbeitet. Lassen Sie das Gerät bei Ihr dem Fachhändler überprüfen. Wenn das Netz verstopf ist, wird das Gerät überhützt, was Schäden an Zylinder und Kolben zur Folge hat.
ACHTUNG! Das Gerät niemals benutzen, wenn sich der Schalldämpfer in schlechtem Zustand befindet.
WARNING! Der
Katalysatorschalldampfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!
Kuhlsystem
Zur Sicherstellung der richtigen Betriebstemperatur ist die Maschine mit einer Kühlanlage ausgestattet.
Das Kuhlsystem besteht aus folgenden Komponenten:
1 Luftseinlass in der Startvorrichtung.
2 Geblaseflugel des Schwungrads.
3 Kuhlrippen des Zylinders.
4 Zylinderdeckel (leitet die Kuhlluft zum Cylinder).
Das Kuhlsystemomal proWoche mit einer Bürste reinigen, bei schwierigen Verhältnissen ofter. Eine Verschmutzung oder Verstopfung des Kuhlsystems fuhrt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann.
Luftfilter
Luftfilter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:
Vergaserstörungen
Startschwierigkeiten
Leistungsminderung
Unnötigem Verschleiß der Moterteile.
Unnormal hohem Kraftstoffverbrauch.
Den Filter jeweils nach 25 Betriebsstunden reinigen, bei besonderss staubigen Verhältnissen hαufiger.
Reinigung des Luftfilters
Luftfilterabdeckung abnehmer und Filter entfernen. Mit Druckluft reinigen.
Winkelgetriebe
Das Winkelgetriebe ist ab Werk mit der wichtigen Menge Fett gefüllt. Bevor das Gerät in Betrieb genommen wird, solte jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett gefüllt ist. HUSQVARNA Spezialfett verwenden.
Das Schmiermittel im Getriebgehause braucht normalerweise nur bei evtl. Reparaturen gewechselt zu werden.
Antriebswelle
Im Vollzeitbetrieb ist die Antriebswelle jeder dritten Monat zu schmieren. Wenden Sie sich an ihren Fachhändler, wenn Sie Fragen zur Vorgehensweise haben.
Zündkerze
Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:
Falsch eingestellter Vergaser.
- Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte).
Verschmutzter Luftfilter.
These Faktoren verursachen Beläge an den Elektroden der Zündkerze und konnen somit zu Betriebsstörungen und Startschwierigkeiten führen.
Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig lauft, immer zuerst die Zündkerze prufen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prufen, ob der Elektrodenabstand 0,5 mm beträgt. Die Zündkerze ist nach ungebärf dem Monat in Betrieb oder bei Bedarf öfter auszuwechseln.
ACHTUNG! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.
Benutzung im Winter
Beim Einsatz der Maschine bei Käte und Schnee können Betriebsstörungen auftreten, die folgende Ursachen haben können:
Zuniedrige Motortemperatur.
Eisbildung am Luftfilter sowie Einfrieren des Vergasers.
Es sind davon oft besondere Maßnahmen erforderlich:
Die Luftzufahr zur Startvorrichtung verringn; dadurch erhöht sich die Betriebstemperatur des Motors.
Die Ansaugluft zum Vergaser durch Nutzung der Wärme des Zylinders vorwärmen.
Bei Temperaturen von 5^ oder kälter:
Für die Anwendung bei Temperaturen unter 5^ und/oder bei Schnee gibt es außerdem:
- eine spezielle Abdeckung für das Gehäuse der Startvorrichtung
- eine Abdeckung für den Luftinlass des Zylinderdeckels, die gemäß Abbildung montiert wird.
These vermindern die Kuhluft und verhindern das Einsatz großerer Schneemengen in den Motor.
WICHTIG! Bei Temperaturen über 5^ MUSS die Maschine wieder in die Standardauführung umgebaut werden. Andernfalls besteht die Gefahr einer Überhitzung, was schwere Motorschäden verursachen kann.
WICHTIG! Alle Wartungsmaßnahmen, die in dieser Anweisung nicht erwähnt sind, müssen von einem Service-Fachhändler ausgeführten werden.
Wartungsschema
Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschreiben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführten, die in dieser Bedienungsanleitung beschrieben sind. Größere Eingriffe sind von einer autorisierten Serviceworkstatt auszuführen.
| Wartung | Täglich Wartung | Wöchentliche Wartung | Monatliche Wartung |
| Das Gerät äußlich reinigen. | X | | |
| Den Tragegurt auf Beschädigungen überprüften. | X | | |
| Kontrollieren, ob Gashebelsperre und Gashebel ordnungsmäß funktionieren. | X | | |
| Kontrollieren, ob Handgriff und Lenker intakt und gut befestigt sind. | X | | |
| Die Funktion des Stoppschalters kontrollieren. | X | | |
| Kontrollieren, ob die Schneidausrüstung im Leerlauf rotiert. | X | | |
| Luftfilter reinigen. Bei Bedarf austauschen. | X | | |
| Den Schutz auf Schäden und Risse kontrollieren. Den Schutz austauschen, wenn er Schlägen ausgesetzt war oder Risse aufweist. | X | | |
| Kontrollieren, ob die Klinge gut zentriert, scharf und frei von Rissen ist. Eine Unwucht der Klinge verursacht Vibrationen, die zu Motorschäden führen können. | X | | |
| Den Trimmerkopf auf Schäden und Rissbildung kontrollieren. Bei Bedarf den Trimmerkopf austauschen. | X | | |
| Prüfen, dass die Sicherungsmutter der Schneidausrüstung korrekt angezogen ist. | X | | |
| Bei Verwendung der kugelgelagerten Stützkappe kontrollieren, ob die Sicherungsschraube fest angezogen ist. | X | | |
| Der Transportschutz der Klinge muss unbeschädigt sein und sich richtig befestigen halten. | X | | |
| Schrauben und Muttern nachziehen. | X | | |
| Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff auslauft. | X | | |
| Die Startvorrichtung und ihr Startseil kontrollieren. | | X | |
| Die Vibrationsdämpfer auf Beschädigung überprüften. | | X | |
| Die Zündkerze äußlich reinigen. Die Zündkerze demontieren und den Elektronabstand prüfen. Den Abstand auf 0,5 mm einstellen oder die Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat. | | X | |
| Das Kühlsystem des Geräts reinigen. | | X | |
| Das Funkenfängernetz des Schalldämpfers reinigen oder austauschen (gilt nur für Schalldämpfer ohne Katalysator). | | X | |
| Den Vergaser von außen und den Bereich um ihn herum reinigen. | | X | |
| Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmiermittel gefällt ist. Bei Bedarf Spezialfett nachfüllen. | | X | |
| Sicherstellen, dass der Schnellverschluss des Tragegurts unbeschädigt und voll Funktionstüchtig ist. | | | X |
| Kraftstofffilter auf Verschmutzungen oder Kraftstoffschlauch auf Risse oder andere Schäden untersuchen. Bei Bedarf austauschen. | | | X |
| Alle Kabel und Anschlüsse kontrollieren. | | | X |
| Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß kontrailieren. Bei Bedarf von einer autorisierten Servicewerkstatt austauschen halten. | | | X |
| Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat. | | | X |
| Das Funkenfängernetz des Schalldämpfers kontrollieren und ggf. reinigen (gilt nur für Schalldämpfer mit Katalysator). | | | X |
| Antriebswelle mit Spezialfett schmieeren. | Dies ist jeder dritten Monat durchzuführen. |
| Vibrationsdämpfer nach jeder Saison austauschen, jedoch mindestens einmal pro Jahr. | | | |
TECHNISCHE DATEN
Technische Daten
| 345 FR | 545 RX | 545 RXT |
| Motor |
| Hubraum, cm3 | 45,7 | 45,7 | 45,7 |
| Bohrung, mm | 42 | 42 | 42 |
| Hublänge, mm | 33 | 33 | 33 |
| Leerlaufdrehzahl, U/min | 2700 | 2700 | 2700 |
| Empfohlene max. Drehzahl, unbelastet, U/min | 12200 | 12200 | 12200 |
| Drehzahl der Abtriebswelle, U/min | 8800 | 8800 | 8800 |
| Motorhöchstleistung gemäß ISO 8893, kW/ U/min | 2,1/9000 | 2,1/9000 | 2,1/9000 |
| Katalysatorschalldämpfer | Keine | Keine | Keine |
| Zündanlage |
| Zündkerze | NGK CMR6H | NGK CMR6H | NGK CMR6H |
| Elektrodenabstand, mm | 0,5 | 0,5 | 0,5 |
| Kraftstoff- und Schmiersystem |
| Kraftstofftank, Volumen, Liter | 0,9 | 0,9 | 0,9 |
| Gewicht |
| Gewicht, ohne Kraftstoff, Schneidausrüstung und Schutz, kg | 8,5 | 8,7 | 8,5 |
| Gerauschemissionen |
| (siehe Anmerkung 1) |
| Gemessene Schalleistung dB(A) | 115 | 111 | 111 |
| Garantierte Schalleistung LWA dB(A) | 117 | 114 | 114 |
| Lautstärke |
| (siehe Anmerkung 2) |
| Äquivalenter Schalldruckwert am Ohr des Anwenders, gemessen gem. EN ISO 11806 und ISO 22868, dB(A): |
| Ausgestattet mit Trimmerkopf (Original) | 100 | 100 | 100 |
| Ausgestattet mit Grasklinge (Original) | 100 | 100 | 100 |
| Ausgestattet mit Sägaklinge (Original) | 100 | - | - |
| Vibrationspegel |
| (siehe Anmerkung 3) |
| Äquivalente Vibrationspegel (ahv,eq) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s2 |
| Ausgestattet mit Trimmerkopf (Original), links/rechts | 3,6/3,8 | 3,2/2,9 | 3,2/2,9 |
| Ausgestattet mit Grasklinge (Original), links/rechts | 3,3/3,0 | 2,9/2,4 | 2,9/2,4 |
| Ausgestattet mit Sägaklinge (Original), links/rechts | 3,8/3,2 | - | - |
Anmerkung 1: Umweltbelastende Gerauschemission gemessen als Schalleistung (L_WA) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkekegel für die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gesessenem Lautstärkekegel besteht darin, dass bei der garantierten Lautstärke auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Maschinen desselen Models gemäß der Richtlinie 2000/14/EG berücksichtigt werden.
Anmerkung 2: Berichten zufolge entspricht der Schaldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1 dB (A).
Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1m / s^2
TECHNISCHE DATEN
| 545 FX | 545 FXT |
| Motor |
| Hubraum, cm3 | 45,7 | 45,7 |
| Bohrung, mm | 42 | 42 |
| Hublänge, mm | 33 | 33 |
| Leerlaufdrehzahl, U/min | 2700 | 2700 |
| Empfohlene max. Drehzahl, unbelastet, U/min | 13000 | 13000 |
| Drehzahl der Abtriebswelle, U/min | 10100 | 10100 |
| Motorhöchstleistung gemäß ISO 8893, kW/ U/min | 2,2/9000 | 2,2/9000 |
| Katalysatorschalldämpfer | Keine | Keine |
| Zündanlage |
| Zündkerze | NGK CMR6H | NGK CMR6H |
| Elektrodenabstand, mm | 0,5 | 0,5 |
| Kraftstoff- und Schmiersystem |
| Kraftstofftank, Volumen, Liter | 0,9 | 0,9 |
| Gewicht |
| Gewicht, ohne Kraftstoff, Schneidausrüstung und Schutz, kg | 8,1 | 8,3 |
| Gerauschemissionen |
| (siehe Anmerkung 1) |
| Gemessene Schalleistung dB(A) | - | - |
| Garantierte Schalleistung LWA dB(A) | - | - |
| Lautstärke |
| (siehe Anmerkung 2) |
| Äquivalenter Schaldruckwert am Ohr des Anwenders, gemessen gem. EN ISO 11806 und ISO 22868, dB(A): |
| Ausgestattet mit Trimmerkopf (Original) | - | - |
| Ausgestattet mit Grasklinge (Original) | - | - |
| Ausgestattet mit Sägeklinge (Original) | - | - |
| Vibrationspegel |
| (siehe Anmerkung 3) |
| Äquivalente Vibrationspegel (ahv,eg) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s2 |
| Ausgestattet mit Trimmerkopf (Original), links/rechts | - | - |
| Ausgestattet mit Grasklinge (Original), links/rechts | - | - |
| Ausgestattet mit Sägeklinge (Original), links/rechts | - | - |
Anmerkung 1: Umweltbelastende Gerauschemission gemessen als Schalleistung (Lw) gemaEG-Richtlinie 2000/14/ EG. Der aufgezeichnete Lautstarkepegel fur die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem hochsten Pegel gemessen. Die Differenz zwischen garantiertem und gesessenem Lautstarkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streung im Messergebnis und Variationen zwischen verschiedene Maschinen desselen Models gemaB der Richtlinie 2000/14/EG berücksichtigt werden.
Anmerkung 2: Berichten zufolge entspricht der Schaldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1 dB (A).
Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1m / s^2
TECHNISCHE DATEN
| 545 RX, 545 RXT | | |
| Zugelassenes Zubehör | Typ | Schutz für die Schneiedausrüstung, Teile-Nr. |
| Zentrumloch in Klingen/Messern Ø 25,4 mm | Gewinde Klingenachse M12 | |
| Grasklinge/Grasmesser | Multi 255-3 (Ø 255 3-Zähne) | 537 28 85-01 |
| Multi 275-4 (Ø 275 4-Zähne) | 537 28 85-01 |
| Multi 300-3 (Ø 300 3-Zähne) | 537 28 85-01 |
| Sägeklinge | Maxi XS 200-22 (Ø 200 22-Zähne) | 537 31 09-01 |
| Scarlet 200-22 (Ø 200 22-Zähne) | 537 31 09-01 |
| Kunststoffmesser | Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15) | 537 28 85-01 |
| Trimmerkopf | Trimmy S | 503 95 43-01 |
| Trimmy S II (Ø 2,4 - 3,3 mm Faden) | 503 95 43-01 |
| Auto 55 (Ø 2,7 - 3,3 mm Faden) | 503 95 43-01 |
| T45x (Ø 2,7 - 3,3 mm Faden) | 503 95 43-01 |
| Stützkappe | Fest | |
| Kugelgelagert | |
| 545 FX, 545 FXT | | |
| Zugelassenes Zubehör | Typ | Schutz für die Schneiedausrüstung, Teile-Nr. |
| Zentrumloch in Klingen/Messern Ø 20 mm | Gewinde Klingenachse M12 | |
| Grasklinge/Grasmesser | Multi 255-3 (Ø 255 3-Zähne) | 537 29 74-01 |
| Multi 275-4 (Ø 275 4-Zähne) | 537 29 74-01 |
| Multi 300-3 (Ø 300 3-Zähne) | 537 29 74-01 |
| Sägeklinge | Maxi XS 200-22 (Ø 200 22-Zähne) | 537 21 71-01 |
| Scarlet 200-22 (Ø 200 22-Zähne) | 537 21 71-01 |
| Scarlet 225-24 (Ø 225 24-Zähne) | 502 03 94-06 |
| Kunststoffmesser | Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15) | 537 29 74-01 |
| Trimmerkopf | Trimmy S | 537 29 73-01 |
| Trimmy S II (Ø 2,4 - 3,3 mm Faden) | 537 29 73-01 |
| Auto 55 (Ø 2,7 - 3,3 mm Faden) | 537 29 73-01 |
| T45x (Ø 2,7 - 3,3 mm Faden) | 537 29 73-01 |
| Stützkappe | Fest | |
| Kugelgelagert | |
TECHNISCHE DATEN
| 345 FR | | |
| Zugelassenes Zubehör | Typ | Schutz für die Schneiedausrüstung, Teile-Nr. |
| Zentrumloch in Klingen/Messern Ø 25,4 mm | Gewinde Klingenachse M12 | |
| Grasklinge/Grasmesser | Multi 255-3 (Ø 255 3-Zähne) | 537 28 85-01 |
| Multi 275-4 (Ø 275 4-Zähne) | 537 28 85-01 |
| Multi 300-3 (Ø 300 3-Zähne) | 537 28 85-01 |
| Sägeklinge | Maxi XS 200-22 (Ø 200 22-Zähne) | 537 31 09-01 |
| Scarlet 200-22 (Ø 200 22-Zähne) | 537 31 09-01 |
| Kunststoffmesser | Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15) | 537 28 85-01 |
| Trimmerkopf | Trimmy S II (Ø 2,4 - 3,3 mm Faden) | 503 95 43-01 |
| Auto 55 (Ø 2,7 - 3,3 mm Faden) | 503 95 43-01 |
| T45x (Ø 2,7 - 3,3 mm Faden) | 503 95 43-01 |
| Stützkappe | Fest | |
| Kugelgelagert | |
Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklart hiermit, dass die Freischneider Husqvarna 345 FR, 545 FX/FXT, 545 RX und 545 RXT von den Seriennummern des Baujahrs 2011 an (die Jahreszahl wird im Klartext dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen:
- vom 17. Mai 2006 „Maschinen-Richtlinie' 2006/42/EG
- vom 15. Dezember 2004 "über elektromagnetische Verträglichkeit" 2004/108/EWG.
- vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG. Bewertung der Konformität wurde im Sinne von Anhang V durchgeführt. Für Information betreffend die Gerauschemissionen, siehe das Kapitel Technische Daten.
Folgende Normen wurden angewendet:
EN ISO 12100-2/A1:2003, CISPR 12:2007, EN ISO 11806:2008
SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, hat die freiwillige Typenprüfung für Husqvarna AB ausgeführrt. Die Zertifikate haben die Nummern: SEC/11/2292, 01/164/073 - 345FR, SEC/11/293, 01/164/074 - 545RX, RXT., SEC/XX/XXXX, XX/XXX/XXX, XX/XXX/XXX- 545FX, 545FXT.
Huskvarna, den 5. Januar 2011
Bo Jonsson, Entwicklungslieiter (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)
Symboles
AVERTISSEMENT! Les
Technische gegevens 112
