BEDIENUNGSANLEITUNG LDDW24N Reflexion

Standfuss montieren	1
Wichtige Sicherheitsanweisungen	2
Mitgeliefertes Zubehör	6
Funktionsübersicht	7
Fernbedienung	8
Common interface /CI-Steckplatz	10

Erstinstallation	11
Menü Bedienung	13
Medien Wiedergabe	22
DVD Setup	24
Spezifikation	25
Fehlerbehebung	26

Standfuss montieren

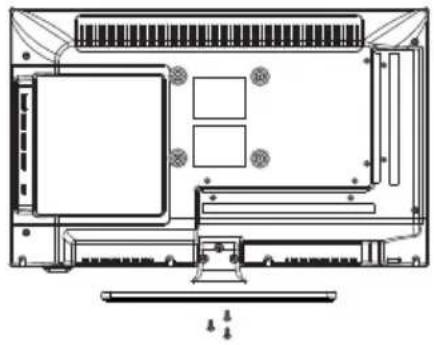

Ziehen Sie die mitgelieferten Schrauben fest, um den TV-Ständer zu befestigen.

3 Schrauben 4x12 (Im Lieferumfang enthalten)

Wandmontage des Gerätes

Wenn Sie das Gerät montieren, wenden Sie sich bitte an einen qualifizierten Installateur, um weitere Hinweise zur Halterung und Wandhalterung zu erhalten. Montage Spezifikation: 100x100mm

Installationsschritte

(Gillt nur für den LDDW22N und LDDW24N)

Schrauben A Schrauben B

1. Montieren Sie die Mutter (Schrauben A) auf die Rückseite des Gerätes.

1. Mit hängenden Schrauben (Schrauben B) sperren TV auf dem Gerüst.

2. An die Wand montieren.

Warnung

Die Schrauben vom TV Fuss nicht überdrehen und keine Schraube vergessen da ansonsten ein sicherer Stand nicht gewährleistet werden kann.
Beim Zusammenbau und abbauen des TV fußes bitte die Hände zur Hilfe nehmen, damit das Gerät nicht fällt und es zu verletzungen kommt.
Nach dem der Fuß an dem Gerät montiert wurde bitte darauf achten das die Schrauben fest angezogen sind.
Wenn dies nicht der Fall ist, kann dies dazu führen, dass der Fernseher kippt oder beschädigt wird.

Sicherheitsinformationen

WICHTIGE SICHERHEITSHINWEISE - BITTE VOR DER BENUTZUNG SORGFALTIG LESEN Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers.

WARNUNG ZUR VORBEUGUNG VOR ELEKTRISCHEM SCHOCK. ENTFERNEN SIE KEINE DER ABDECKUNGSSCHRAUBEN. KEINE DURCH DEN BENUTZER WARTBAREN TEILE IM GERÄT. LASSEN SIE DAS GERAT DURCH QUALIFIZIERTES FACHPERSONAL WARTEN.

Dieses Symbol weist auf wichtige Bedienungs-/Wartungsanweisungen von diesem Gerät in der Bedienungsanweisung hin.

Dieses Symbol weist auf die Gefahr eines elektrischen Schocks durch lebensgefährliche Spannung in diesem Gerät hin.

Befolgen Sie folgende Anweisungen

• Benutzen Sie diesen Fernseher nicht in der Nähe von Wasser.
• Benutzen Sie zur Reinigung ein nur leicht befeuchtetes Tuch.
• Bedecken Sie keine der Lüftungsöffnungen.
• Richten Sie das Gerät gemäß der mitgelieferten Schnellstartanleitung und dieser Bedienungsanleitung ein.
• Sorgen Sie dafür, dass das Netzkabel weder eingequetscht noch darauf herumgelaufen wird, besonders beim Stecker und an der Stelle, an der es aus dem Gerät herausgeführt wird
• Vermeiden Sie die Führung des Netzkabels über scharfe Kanten und ecken zB. Tischkannten.
• Trennen Sie den Fernseher bei Gewitter oder längerer Nichtbenutzung vom Netz.

ACHTUNG! SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS, UM

DAS RISIKO VON FEUER ODER ELEKTRISCHEM SCHOCK ZU VERRINGERN. DER

FERNSEHER IST VON SPRITZ- UND TROPFWASSER FERNZUHALTEN. ES DÜRFEN KEINE MIT

FLÜSSIGKEIT GEFÜLLTEN GEGENSTÄNDE AUF DEN FERNSEHER GESTELLT WERDEN.

HINWEIS: Stellen Sie keine offenen Hitzequellen (Kerzen oder ähnliches) auf den Fernseher.

Sicherheitsinformationen

WICHTIGE SICHERHEITSHINWEISE (Fortsetzung)

Dieses Gerät entspricht allen gegenwärtigen Sicherheitsbestimmungen. Die folgenden Sicherheitstipps sollen den Benutzer vor Leichtsinniger Benutzung und den sich daraufhin entwickelnden Gefahren bewahren.

• Obwohl dieses Gerät unter größter Sorgfalt hergestellt und einer strengen Endkontrolle unterzogen wurde, bevor es das Werk verließ, besteht wie bei jedem anderen elektrischen Gerät auch die Möglichkeit, das Probleme entstehen können. Trennen Sie das Gerät im Falle einer Rauchentwicklung, starker Hitzeentwicklung oder jeden anderen unnatürlichen Erscheinung sofort vom Netz.
• Stellen Sie eine ausreichende Belüftung des Gerätes sicher! Stellen Sie das Gerät niemals in Nähe oder unter einem Vorhang auf!
• Der Netzstecker oder Gerätestecker dient der Trennung des Gerätes vom Stromnetz und sollte jederzeit problemlos zu erreichen sein.

• Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die der Stromversorgung entspricht, die auf dem Typenschild, das sich auf der Rückseite des Gerätes befindet, angegeben ist.
  Verbinden Sie das Gerät niemals mit irgendeiner anderen Art der Stromversorgung.
  • Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und muss einfach zu erreichen sein.

• Schließen Sie zur Vermeidung von Überlast an die Netzsteckdose, an die der Fernseher angeschlossen ist, nicht zu viele andere Geräte mit an.

• Gerät der Klasse 1, dieses Gerät ist unbedingt zu erden.
• Halten Sie Nagetiere vom Gerät fern. Nagetiere Lieben es, am Netzkabel zu nagen.
• Ziehen Sie das Netzkabel am Stecker aus der Steckdose. Ziehen Sie niemals am Netzkabel selbst, es könnte beschädigt werden und einen Kurzschluss verursachen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern kann.
• Stellen Sie niemals schwere Gegenstände auf das Stromkabel, weil es dadurch beschädigt werden könnte.
• Um Verletzungen vorzubeugen, achten Sie darauf, dass das Netzkabel von kleinen Kindern weder erreicht noch herausgezogen werden kann.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Das Gehäuse und das Netzkabel könnten durch den Einfluss der Wärme beschädigt werden.
• Der Bildschirm ist aus Plastik, das bei Beschädigung abplatzen kann. Um Verletzungen vorzubeugen, sammeln Sie scharfkantige Plastiksplitter vorsichtig auf.
• Vermeiden Sie es, das Gerät auf Oberflächen aufzustellen, die zu Schwingungen oder Stößen neigen.
• Um das Gerät vor Blitzschlag zu schützen, trennen Sie das Gerät vom Netz und ziehen Sie die Antenne ab. Warnung: Berühren Sie nicht den RF-Antennenstecker.
• Trennen Sie aus Sicherheitsgründen das Gerät vom Netz, wenn Sie Ihre Wohnung für längere Zeit verlassen.
• Im eingeschalteten Zustand erwärmt sich das Gerät. Um Überhitzung zu vermeiden, legen Sie niemals Abdeckungen wie Decken auf das Gerät. Bedecken Sie niemals die Belüftungslöcher. Stellen Sie das Gerät niemals in der Nähe von Radiatoren auf. Vermeiden Sie direkte Sonneneinstrahlung auf das Gerät. Bewahren Sie einen Freiraum von 5 cm (2") zur Umgebung beim Aufstellen in einem Regal.

Sicherheitsinformationen

WICHTIGE SICHERHEITSHINWEISE (Fortsetzung)

• Halten Sie Wasser oder Feuchtigkeit vom Gerät fern. Benutzen Sie das Gerät NICHT in nasser oder feuchter Umgebung wie dem Bad, einer Dampfküche oder in der nähe eines Schwimmbeckens.
• Benutzen Sie das Gerät nicht, wenn Feuchtigkeitskondensationen entstehen können.
• Jegliche Reparatur darf nur von qualifiziertem Fachpersonal durchgeführt werden.
• Öffnen Sie niemals das Gerät. Durch Laien durchgeführte Gerätereparaturen können Gefahren hervorrufen und mögliche Ursache von Bränden sein.
• Flüssigkeiten, die in das Gerät gelangt sind, können ein Grund für schwerwiegende Schäden sein. Schalten Sie das Gerät AUS und trennen Sie es vom Stromnetz. Konsultieren Sie danach qualifiziertes Fachpersonal, bevor Sie das Gerät wieder benutzen.
• Entfernen Sie NIEMALS die Sicherheitsabdeckungen. Es befinden sich weder verwendbare noch wart bare Bauteile im inneren des Gerätes. Sie würden Ihren Garantieanspruch verlieren. Das Gerät darf nur von qualifiziertem Fachpersonal gewartet werden.
• Schlagen oder schütteln Sie NIEMALS den Bildschirm, weil dies die internen Schaltkreise beschädigen könnte. Gehen Sie behutsam mit der Fernbedienung um und lassen Sie sie nicht fallen.
• Stellen Sie niemals heize Gegenstände oder offene Flammen auf oder in unmittelbarer Nähe zum Fernseher auf.
• Durch hohe Temperaturen kann Plastik schmelzen und so zu einem Brand führen.
• Säubern Sie den Fernseher mit Kunststoff freien trockenen, weichen Tuch. Benutzen Sie NIEMAL Lösungsmittel oder Flüssigkeiten auf Ölbasis. Für hartnäckige Flecken können Sie einen feuchten Lappen mit verdünntem Reinigungsmittel verwenden.

Kopfhörer-Warnhinweis

Lautes Musikören kann zu dauerhaftem Hörverlust führen. Stellen Sie deshalb keinen zu lauten

Lautstärkepegel ein, wenn Sie mit Kopfhörern Musik hören, insbesondere bei längerem Musikgenuss.

Über den Aufstellort

Stellen Sie den Fernseher an einem Ort ohne direkte Sonneneinstrahlung oder starken Lichtquellen auf. Für ein angenehmes Sehen wird weiches, indirektes Licht empfohlen. Benutzen Sie zur Vorbeugung gegen direkt auf den Bildschirm einfallendes Sonnenlicht Gardinen oder Rollos/Jalousien. Stellen Sie den Fernseher auf eine stabile Standfläche, dessen Oberfläche eben und sicher ist. Dies dient als Vorbeugung gegen Herunterfallen des Gerätes. Achten Sie darauf, dass Sie den Fernseher an einer Stelle aufbauen, wo keine Objekte in die Bildfläche ragen oder drücken. Dies kann zu Beschädigungen oder zerbrechen der Bildfläche führen. Bitte achten Sie darauf das keine Gegenstände in die Belüftungsöffnungen ragen bzw. verdecken.

Mitgeliefertes Zubehör

Überprüfen Sie das mitgelieferte Zubehör vor der Installation.

Bei fehlenden oder beschädigten Zubehör wenden Sie sich bitte unverzüglich an den Händler.

Fernbedienung x1

Adapter x1

AAA Batterien x2

Mini YPBPR Kabel x1

Bedienungsanleitung x1

Mini AC Kabel x1

KFZ-Anschlusskabel x1

Schrauben x4

(Gillt nur für den LDDW22N

und LDDW24N)

• Die Art des Netzsteckers kann für einige Länder unterschiedlich sein.
- Bitte lagern Sie die nicht verwendeten Schrauben.

Produktbeschreibung

Tasten am Gerät

Tasten	Beschreibung
	Drücken Sie die Taste um den TV ein oder in Standby zu schalten.
CH+, CH -	Drücken Sie die Taste um die Sender durch zu schalten oder um durchs Menü zu navigerien.
VOL+, VOL-	Drücken Sie die Tasten um die Lautstärke zu verändern oder Menüeinstellungen zu verändern.
MENU	Drücken Sie die Taste um das Gerätemenü zu öffnen.
INPUT	Drücken Sie die Taste um das "Signalquellen Menü" zu öffnen.
PLAY	PLAY/PAUSE im DVD Modus.
EJECT	Drücken Sie die Taste um die Disc aus zu werfen oder ein zu ziehen im DVD Modus.

Rückseite

		FunktionAn	Beschreibung
		COAXIAL	Digitaler Audioausgang zum Anschluss externer Audioquellen z.B AV Receiver.
		HDMI	Anschluss eines externen Gerätes an das TV Gerät.
		VGA	VGA(PC IN)EingangAnschluss für einen PC.
		PC AUDIO	PC / HDMI Analog AudioeingangAnschließen an Geräte mit HDMI-DVI-Anschluss (PC mit Audioausgang).
		RF	AntenneneingangAnschluss für den Kabelanschluss oder einer Terestrischen Antennen.5V für Aktivantennen muss im Menü seperat aktiviert werden.
		Mini YPbPr	YPBPR EingangAnschluss an Geräte mit Component-Video-Ausgang.
		Mini AV	Video und Audio (L / R) EingangAudio (L / R) kann als YPBPR Audio Eingang verwendet werden.
		USB	USB Anschluss
		EARPHONE	Anschluss für Kopfhörer.
		SCART	SCART-BuchseAnschluss von Geräten über die Scartbuchse.
		CI	Steckplatz für Common Interface
		DVB-S2	Satelliten eingangEingang für Satelliten Anlagen.

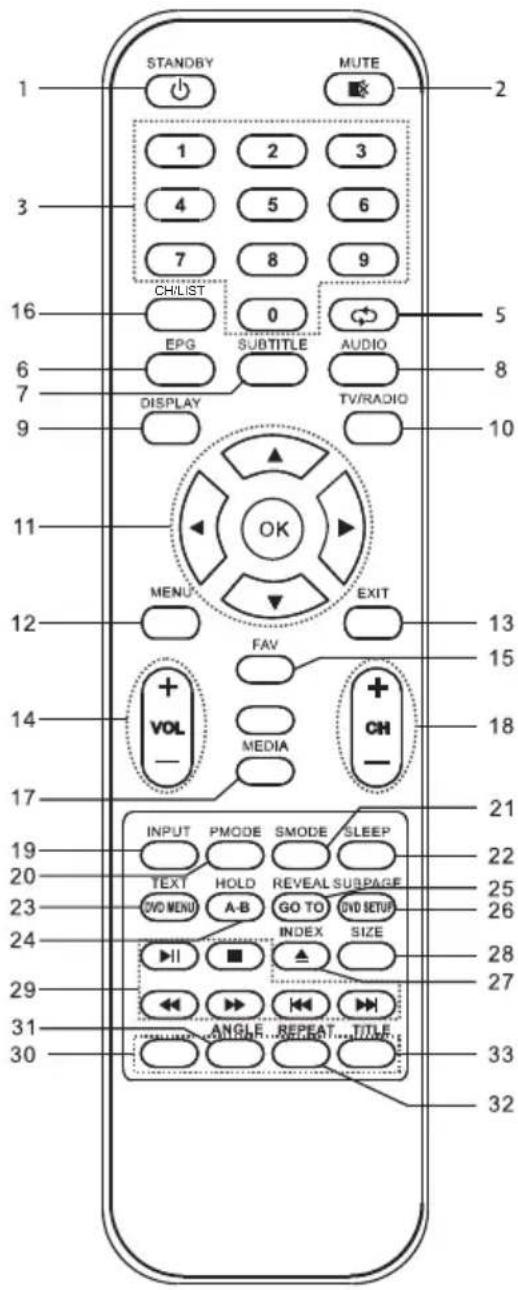

Fernbedienung

1 STANDBY Schalten Sie das Gerät ein oder in den Standby Modus.

2 MUTE Schalten Sie den TV Ton Stumm: ein/aus

3 Zifferntasten

Direkteingabe von Programmplätzen.

5 ☐ Zurückzukehren zum vorherigen Kanal.

6 EPG Öffnet den TV-Guide (Digital-TV-Modus).

7 Subtitle/Untertitel

Schaltet den Untertitel am unteren Bildschirmrand ein/aus

8 AUDIO Schaltet die Audioausgabe von L - R und Mono - Stereo

9 DISPLAY Zum Ausschalten des Bildschirms beim Radio hören

10 TV/RADIO Wechseln Sie im Digital-TV Modus zwischen TV und Radio betrieb.

Ermöglicht es Ihnen, in Menüs auf dem

Bildschirm zu navigieren und die Systemeinstellungen nach Ihren Wünschen anzupassen.

12 MENU Öffnet das OSD Menü

13 EXIT Um alle Menüs zu verlassen

14 VOL Lautstärke +/-

15 FAV Zeigt die Favoritenliste an

16 CH/LIST Zeigt die Senderliste an.

17 MEDIA Wechseln Sie zu MEDIA (USB) Quelle

18 CH Programme durchschalten +/-

19 INPUT Um das Singnalquellen Menü anzuzeigen

20 PMODE Durch mehrfachdruck schaltet die Bildmodi durch

21 SMODE Durch mehrfachdruck schaltet die Tonmodi durch

22 SLEEP Drücken Sie wiederholt, um den Einschlaf-Timer zu stellen oder aus zu schalten

23 TEXT Videotext öffnen/ schließen

23 DVD MENU Zugriff auf DVD-Disc-Menü.

24 HOLD Videotext-Modus: Hält die aktuelle Seite die angezeigt wird.

24 A-B Im DVD-Modus drücken, um den A-B-Modus zu wählen.

25 REVEAL Videotext-Modus: Verborgene Texte anzeigen

25 GOTO Im DVD Modus: Wählen Sie den Lieblings- Titel/Kapitel/Track

26 SUBPAGE Funktionen der Bedienleiste im Videotext durchschalten.

26 DVD SETUP DVD Modus: Allgemeine Einstellungen aufrufen

27 INDEX Startseite im Videotext aufrufen

27 ▲ Im DVD-Modus drücken, um die Disc auszuwerfen

28 SIZE Im Videotext: Vergrößert die anzeige durch mehrfachdruck. Im DVD Modus: Schaltet das Bildformat durch

STANDBY MUTE 1 2 3 4 5 6 7 8 9 CH/LIST 0 5 EPG SUBTITLE AUDIO 6 7 DISPLAY TV/RADIO 9 10 11 OK MENU EXIT 12 FAV 13 15 14 + VOL - MEDIA + CH - 17 21 INPUT PMODE SMODE SLEEP 22 20 TEXT HOLD REVEAL SUBPAGE 25 23 DVD MENU A-B GO TO DVD SETUP 26 24 INDEX SIZE 28 29 31 ANGLE REPEAT TITLE 33 30 32

Fernbedienung

29

Wiedergabe / Pause Stopt die Wiedergabe Schneller Rücklaufmodus Schnellvorlauf Modus Vorheriges Kapitel Nächstes Kapitel

Funktioniert nur, wenn ein kompatibles USB-Gerät angeschlossen ist.

30 Farbige Tasten

Navigationstasten für Menü einblendungen.

31 ANGLE DVD Modus: Schaltet verschiedene Blickwinkel (nur wenn von DVD unterstützt wird)

32 REPEAT Schaltet die verschiedenen Wiederholfunktion durch

33 TITLE Im DVD-Modus drücken, um zum TITEL MENU zu gelangen

DVD-Tasten funktionieren nur auf Modellen mit eingebautem DVD-Player.

Hinweis:

Alle Bilder in diesem Handbuch sind Beispiele, nur als Referenz, das tatsächliche Produkt kann von den Bildern abweichen.
◆ Die hier nicht erwähnten Tasten werden nicht verwendet.

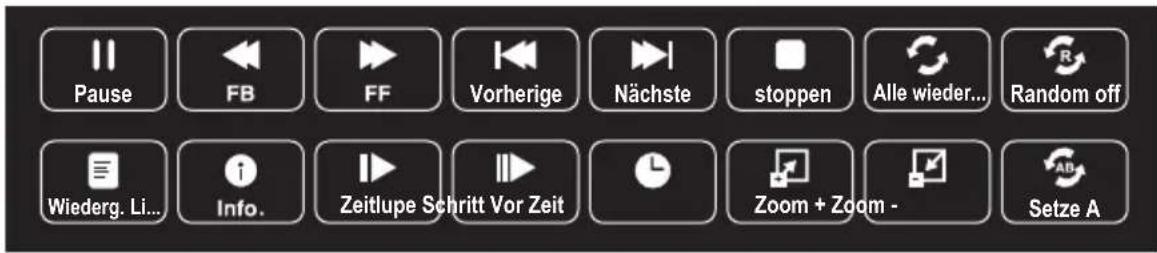

Movie Play USD

USB-Wiedergabe-Modus (Filme I Musik I Pictures)

Tasten	Beschreibung
	Wiedergabe / Pause (USB Modus)
	Wiedergabe stoppen (USB Modus)
	Vorherige Wiedergabe (USB Modus)
	Nächste Wiedergabe (USB Modus)

Common interface /CI-Steckplatz

Den common interface / CI Steckplatz nutzen

Dieser Fernseher ist mit einem CI+-Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB-T/T2HD, DVB-S(S2) und DVB-C.

Common interface / CI Steckplatz

Der CI-Steckplatz(CI+)wurde entworfen, um Conditional-Access-Module

(CAM) und Smart Cards anzunehmen und damit auf Pay-TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay-TV-Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten.

HINWEIS: Conditional-Access-Module und Smart Cards werden separat verkauft.

WARNUNG! SCHALTEN SIE IHREN FERNSEHER AUS, BEVOR SIE MODULE IN DEN EINHEITLICHEN SCHNITSTELLENSTECKPLATZ STECKEN. SCHIEBEN SIE DANACH DIE SMART CARD IN DAS CAM.

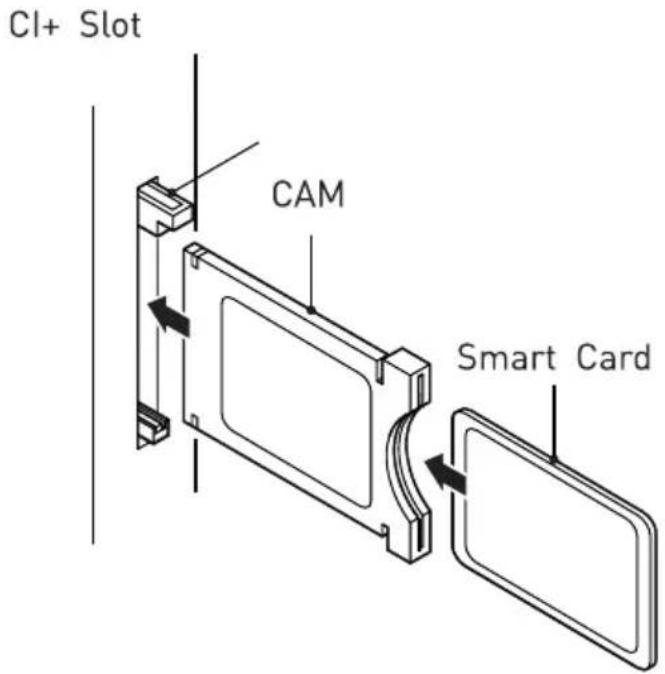

Cl+ Slot CAM Smart Card

English German
CL+ Slot CL+-Steckplatz
CAM CAM
Smart Card Smart Card

1. Schalten Sie den Fernseher ein und vergewissern Sie sich, dass „DTV“ als Quelle ausgewählt ist.
2. Wenn das CAM erkannt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt: "CI-Modul eingelegt". Warten Sie ein paar Sekunden, bis die Karte aktiviert ist.
3. Wählen Sie nun das gewünschte Pay-TV-Programm aus.
4. Es werden detaillierte Informationen über die genutzte Smart Card angezeigt.
5. Drücken Sie die OK-Taste, um das Kartenmenü aufzurufen. Im Handbuch des Moduls finden Sie Details zu den Einstellungen.
6. Wenn das Modul entfernt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt: "CI-Modul entfernt".

Erstinstallation

1. Schalten Sie das Gerät am Netzschalter vom Gerät ein.
2. Betätigen Sie am Gerät oder der Fernbedienung die Standby Taste.

HINWEIS:

Das Gerät Hilft Ihnen bei der Bedienung. In den Menüs werden immer die verwendeten Tasten angezeigt und wofür diese verwändet werden können.

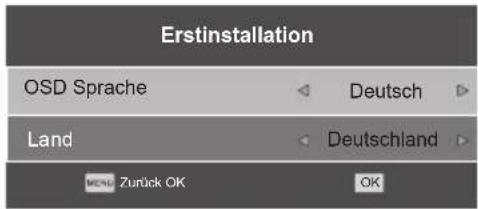

Erstinstallation OSD Sprache Deutsch Land Deutschland MENU Zurück OK OK

1. Wählen Sie die OSD Sprache und das Land aus wo das Gerät aufgestellt wird.

2. Navigieren Sie mit den Tasten links/rechts/hoch/runter und Bestätigen Sie die Eingabe mit der OK Taste.

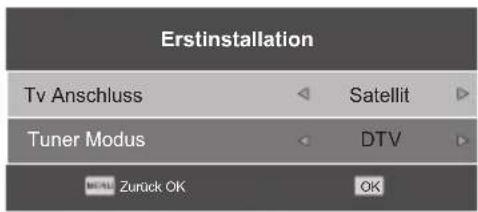

Erstinstallation Tv Anschluss Satellit Tuner Modus DTV OK Zurück OK

1. Wählen Sie den TV Anschluss aus. Je nach ausgewähltem Tuner stehen andere Optionen zur Verfügung.

TV Anschluss: Tuner Modus:

Antenne: DVB-T/T2HD ATV / DTV

Kabel: DVB-C ATV / DTV

Satellit: DVB-S/S2 nur DTV

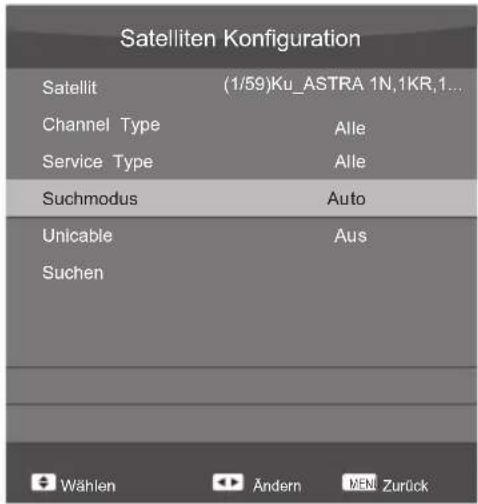

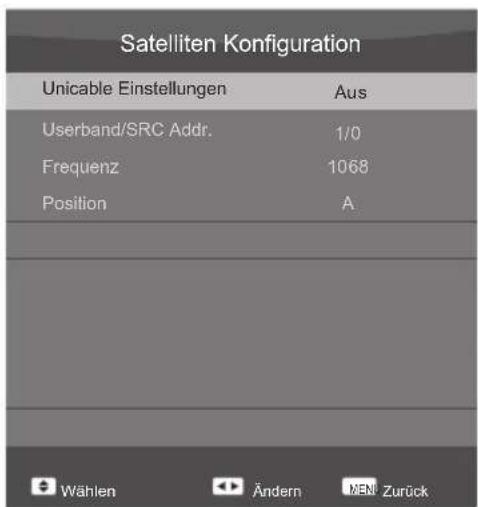

Satelliten Konfiguration Satellit (1/59)Ku_ASTRA 1N,1KR,1... Channel Type Alle Service Type Alle Suchmodus Auto Unicable Aus Suchen Wählen Ändern MEN Zurück

1. Navigieren Sie mit den Tasten links/rechts/hoch/runter und Bestätigen Sie die Eingabe mit der OK Taste.

DVB-T/C der Suchlauf Beginnt. Nach dem Suchlauf ist die Erstinstallation abgeschlossen.

DVB-S Die nächste Menüeinblendung erscheint.

1. Navigieren Sie mit den Tasten links/rechts/hoch/runter und Bestätigen Sie die Eingabe mit der OK Taste.

Satellit

Channel Type

Alle (Empfohlen): Alle Sender werden gesucht.

Frei: Nur die Freie Sender werden gesucht.

Verschlüsselt: Nur die Verschlüsselten Sender werden gesucht.

Service Type

Alle (Empfohlen): Alle Sender werden gesucht.

DTV: Nur TV Sender werden gesucht.

Radio: Nur Radio Sender werden gesucht.

Suchmodus Auto, Blind Scan, Preset (Empfohlen)

Wählen Sie den Suchmodus aus Preset einstellung wird Empfohlen.

Unicable

Unicable Einstellungen: Aktivieren oder deaktivieren Sie die Unicable Einstellung Ein/Aus.

Userband/SRC Addr.: Geben Sie das User Band ein. Entnehmen Sie diese Information der Beschreibung I Sat Anlage (LNB).

Satelliten Konfiguration Unicable Einstellungen Aus Userband/SRC Addr. 1/0 Frequenz 1068 Position A Wählen Ändern MEN Zurück

Erstinstallation

Frequenz: Geben Sie die vierstellige Frequenz des Sat- Anschlusses ein.

Position: Wählen Sie zwischen Position A oder B.

Bestätigen Sie die Eingabe mit der Menü Taste und kehren zum vorherigen Menüpunkt zurück.

Suchen Startet den Suchauf

1. Starten Sie den Suchlauf indem Sie auf Suchen gehen und mit der Taste OK die Eingabe Bestätigen. Nach dem Suchlauf ist die Erstinstallation abgeschlossen.

Fastscan

Nutzen Sie die Funktion für den Anbieter basierten Empfang.

Hinweis:

Für mehr Informationen wenden Sie sich bitte an Ihrem Anbieter.

Bitte achten Sie darauf das für die Nutzung von FastScan die Funktion DiSEqC1.0 eingeschaltet sein muss. Die Funktion finden Sie im Menü > Kanal > Satelliten Bearbeiten > dann den jeweiligen Satelliten anwählen Siehe Tabelle für die Einstellung.

Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen.

Drücken Sie die Taste ◀/▶, um im Hauptmenü auf Kanel zu navigieren.

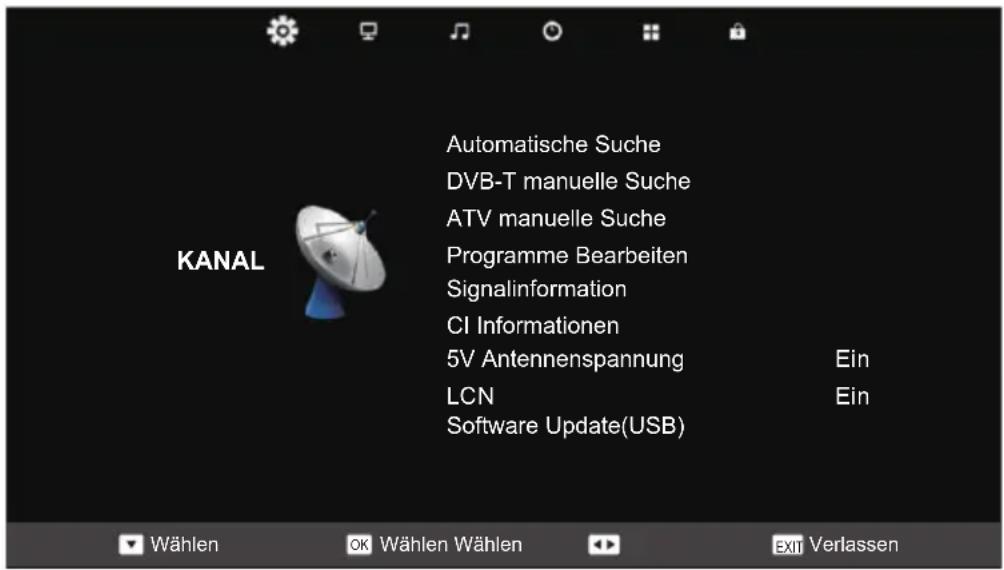

KANAL Automatische Suche DVB-T manuelle Suche ATV manuelle Suche Programme Bearbeiten Signalinformation CI Informationen 5V Antennenspannung LCN Software Update(USB) Ein Ein Wählen OK Wählen Wählen Exit Verlassen

1. Drücken Sie die Tasten ▼/▲um die verschiedenen Optionen aus zu wählen.
2. Drücken Sie die OK-um um die eingabe zu Bestätigen.
3. Nach dem Sie die Einstellungen vorgenommen haben kehren Sie mit der Menü Tasten in das vorherige Menü zurück.

Automatische Suche

Drücken Sie die Taste ▼/▲um Automatische Suche zu markieren. Mit der Taste OK gelangen Sie in das Einstellungsmenü.

Die angezeigten Menüpunkte hängen vom ausgewählten Tuner ab.

Mit den ◀/▶ Tasten können Sie die Verschiedenen einstellungen anpassen. Drücken Sie die Taste OK um den Suchlauf zu starten.

ATV manuelle Suche

Speichern unter: Wählen Sie den Programmplatz aus auf dem der Sender gespeichert werden soll.

Sound System: Wählen Sie das Soundsystem aus.

Color System: Wählen Sie das Farbsystem aus.

Aktueller Kanel: Stellen Sie den Kanel ein der angepasst werden soll.

Suchen: Wählen Sie die Suche mit der ◀/▶Taste aus.

Feinabstimmung: Stimmen Sie die Frequens mit der Taste ◀/fein ab.

Zurück: Kehren Sie mit der Taste Menü zum vorherigen Menü zurück.

Speichern: Drücken Sie die rot Farbige Taste um die manuelle Einstellung zu speichern.

DVB-T/S/C manuelle Suche

Menüpunkt hängt vom ausgewählten Tuner ab

Navigieren Sie auf den Menüpunkt: DVB-T/C/S manuelle Suche und bestätigen Sie die Eingabe mit der OK Taste. Die angezeigten Menüpunkte hängen vom ausgewählten Tuner ab.

Passen Sie die Einstellungen mit der Taste ◀/▶an und navigieren Sie auf Suche. Mit der Taste OK bestätigen Sie die Eingabe. Mit der Taste Menü kehren Sie ins vorherige Menüpunkt zurück.

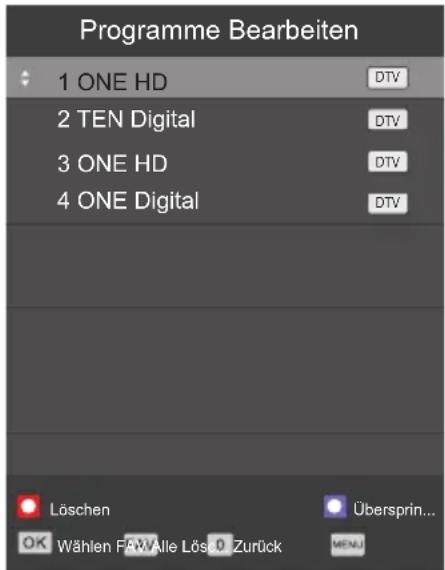

Programme Bearbeiten

Drücken Sie die Taste ▼/▲um den gewünschten Sender der Bearbeitet werden soll zu markieren.

Rote Taste: Löscht den Markierten Sender.

Gelbe Taste: Verschieben Sie einen Kanel mit der ▼/▲Taste.

Blaue Taste: Markiert ein Sender das dieser übersprungen werden soll.

FAV Taste: Drücken Sie die Taste um ein Sender als Favoriten zu speichern.

(Drücken Sie die Taste ◀/▶ um im Programme Bearbeiten Menü schnell zu navigieren).

Signalinformation

Zeigt die Signalinformationen an.

Mit der Menü Taste kehren Sie zum vorherigen Menüpunkt zurück.

Programme Bearbeiten 1 ONE HD 2 TEN Digital 3 ONE HD 4 ONE Digital Löschen Übersprin... Wählen F:W Alle Lös 0 Zurück

5V Antennenspannung

Drücken Sie die ◀/▶Taste um die Einstellung Ein/Aus zu schalten, DVB-T Aktivantenne.

LCN

Navigieren Sie auf den LCN Menüpunkt. Mit der ◀/▶Taste können Sie den

Menüpunkt Ein/Aus schalten.

Software Update(USB)

Aktualisieren Sie Ihr Fernsehgerät. Wählen Sie den Menüpunkt mit der OK Taste aus. Folgen Sie den Menüanweisungen um die Software zu aktualisieren. Die LED wird wärend des Update prozesses blinken. Ist das Update abgeschlossen blinkt die LED schnell. Nach dem Update das USB Medium entfernen und das Gerät aus und wieder einschalten.

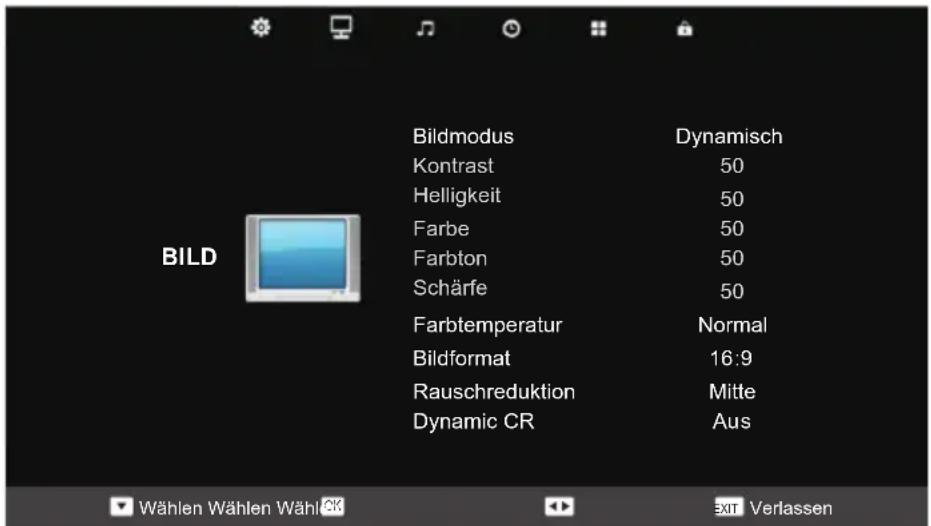

Bild Einstellungen

Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen.

Drücken Sie die Taste ◀/▶, um BILD in dem Hauptmenü auszuwählen.

BILD Bildmodus Dynamisch Kontrast 50 Helligkeit 50 Farbe 50 Farbton 50 Schärfe 50 Farbtemperatur Normal Bildformat 16:9 Rauschreduktion Mitte Dynamic CR Aus

1. Drücken Sie die Taste ▼/▲, um die Option auszuwählen, die Sie im Bild Menü einstellen möchten.
2. Drücken Sie die Taste OK-um um die eingabe zu Bestätigen.
3. Nach Beendigung der Einstellung drücken Sie die MENU-Taste zum Speichern und kehren zum vorherigen Menü zurück.

Bild Menü

Drücken Sie die Taste ▼/▲, um die Verschiedenen Einstellungsmöglichkeiten an zu wählen. Mit der Taste ◀/▶ kann der angewählte Menüpunkt verändert werden.

Sie können den Wert von Kontrast, Helligkeit, Farbe, Schärfe ändern, wenn sich das Bild im persönlichen Modus befindet.

Kontrast / Helligkeit / Farbe / Farbton / Schärfe

Kontrast: Verstellen Sie den Kontrastwert.

Helligkeit: Stellen Sie den Helligkeits wert ein.

Farbe: Stellen Sie die Farbsättigung ein.

Farbton: Verwendung bei der Farbänderung mit der Übertragung im NTSC-Code.

Schärfe: Stellen Sie die Schärfe ein.

Farbtemperatur

Drücken Sie die Taste ◀/▶um die verschiedenen Farbtemperatur Modi durch zu schalten. ( Normal, Warm,Kalt).

Bildformat

Durch drücken der Taste ◀/▶können Sie die Einstellung verändern. Zur auswahl stehen die folgenden Einstellungsmöglichkeiten: Auto, 4:3, 16:9, Zoom1, Zoom2

Rauschreduktion

Zum Ausfiltern und Reduzieren des Bildrauschens und zur Verbesserung der Bildqualität. Drücken Sie die Taste ▼/▲, um Rauschunterdrückung auszuwählen, und drücken Sie dann die Taste ◀/▶, um die Einstellung zu verändern.

Menü Einstellungen

Ton Einstellungen

Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen.

Drücken Sie die Taste ◀/▶, um Ton in den Hauptmenüs auszuwählen.

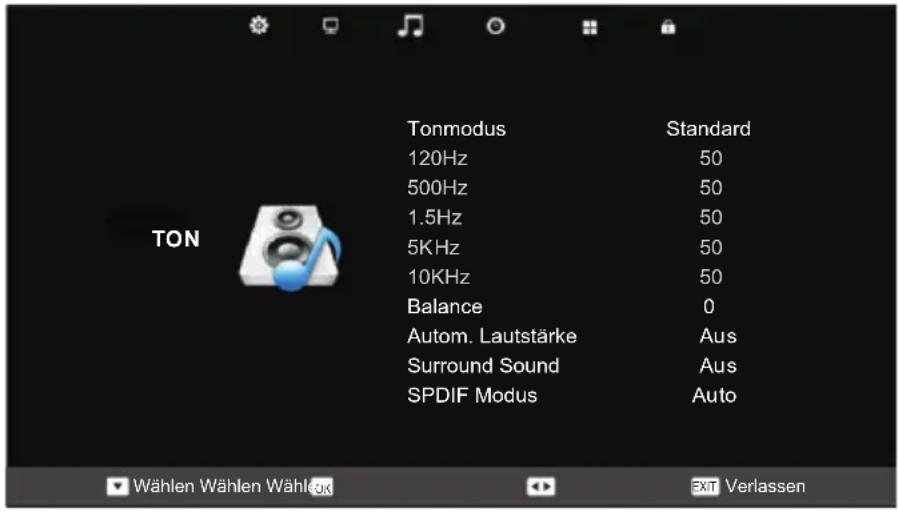

TON Tonmodus Standard 120Hz 50 500Hz 50 1.5Hz 50 5KHz 50 10KHz 50 Balance 0 Autom. Lautstärke Aus Surround Sound Aus SPDIF Modus Auto Wählen Wählen Wahllok EXT Verlassen

1. Drücken Sie die Taste ▼/▲, um die Option auszuwählen, die Sie im SOUND-Menü einstellen möchten.
2. Drücken Sie die Taste OK-um um die Eingabe zu Bestätigen.
3. Nach Beendigung der Einstellung drücken Sie die MENU-Taste zum Speichern und kehren zum vorherigen Menü zurück.

Ton Menü

Drücken Sie die Taste ▼/▲, um die verschiedenen Einstellungsmöglichkeiten auszuwählen, und drücken Sie dann die Taste ◀/▶, die Einstellung an zu passen.

Mit der Taste Menü kehren Sie in das Ton Menü zurück.

Sie können die Werte vom 5 Band Equalizer ändern, wenn sich der Tonmodus im persönlichen Modus befindet.

Standard: Erzeugt einen ausgewogenen Klang.

Musik: Habt die werte vom Equalizer gleichmäßig an. Ideal für Musik Wiedergaben.

Film: Hebt die Mitten für effekt bezogene Inhalte an.

Sport: Hebt die Stimmen an.

Persönlich: Stellen Sie den Equalizer ganz nach Ihren vorlieben ein.

Notiz: Der 5 Band Equalizer ist nur im Tonmodus Persönlich verfügbar.

Balance

Verändern Sie den Wert mit der ◀/▶Taste um die Balance zwischen den linken und rechten Lautsprecher zu ändern.

Autom. Lautstärke

Drücken Sie die Taste ◀/▶ um die Einstellung Ein/Aus zu schalten.

Surround Sound

Verändern Sie die Einstellung mit der ◀/▶Taste um die Einstellung auf Aus oder Surround zu stellen.

SPDIF Modus

Verändern Sie den Wert mit der ◀/▶Taste. Zur auswahl stehen die folgenden Einstellungen: Auto / PCM / Aus.

AD Auswahl

Verändern Sie den Wert mit der Taste ◀/▶um die Einstellung auf Ein/Aus zu schalten.

Hinweis:

Balance: Die Einstellung kann den linken oder rechten lautsprecher komplett deaktivieren. Autom. Lautstärke: Dieser Menüpunkt verringert Lautstärke unterschiede zwischen den einzelnen Sendern und Sendungen.

Menü Einstellungen

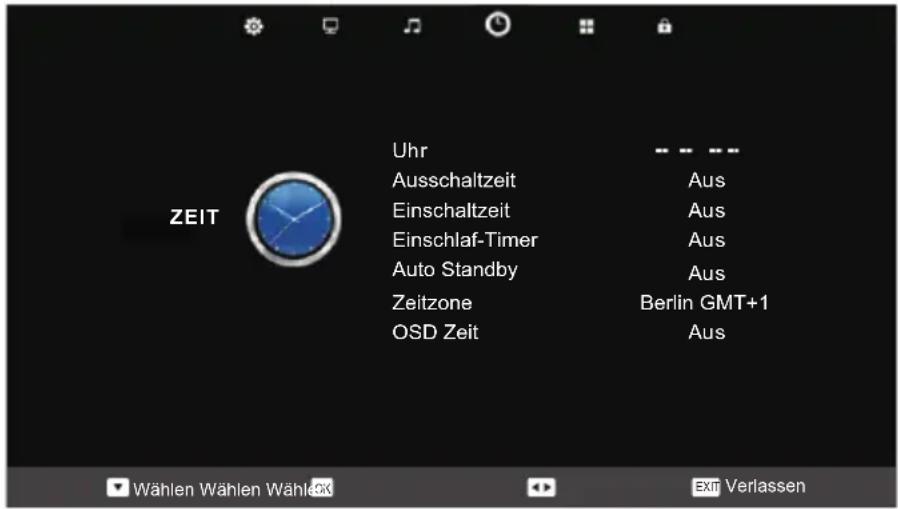

Zeit Einstellungen

Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen.

Drücken Sie die Taste ◀/▶, um Zeit in den Hauptmenü auszuwählen.

ZEIT Uhr Ausschaltzeit Einschaltzeit Einschlaf-Timer Auto Standby Zeitzone OSD Zeit - - - - Aus Aus Aus Aus Berlin GMT+1 Aus Wählen Wählen Wählk Exit Verlassen

1. Drücken Sie die Taste ▼/▲, um die Menüpunkte auszuwählen, die Sie im Zeit-Einstellungs Menü einstellen möchten.
2. Drücken Sie die Taste OK-um um die Eingabe zu Bestätigen.
3. Nach Beendigung der Einstellung drücken Sie die MENU-Taste zum Speichern und kehren zum vorherigen Menü zurück.

Uhr

Zeigt das aktuelle Datum und die Uhrzeit an. Stellt sich automatisch ein und kann nicht manuell verändert werden.

Ausschaltzeit / Einschaltzeit

Ausschaltzeit : Wählen Sie den Menüpunkt mit der Taste OK an um in das Untermenü zu gelangen. Schalten Sie die Ausschaltzeit auf Einmal, Täglich, Mo.\~Fr., Mo.\~Sa., Sa.\~So., Sonntag oder aus und geben Sie eine Uhrzeit ein wann das Gerät ausgehen soll.

Einschaltzeit: Wählen Sie den Menüpunkt mit der Taste OK an um in das Untermenü zu gelangen.

Schalten Sie die Einschaltzeit auf Einmal, Täglich, Mo.\~Fr., Mo.\~Sa., Sa.\~So., Sonntag aus und geben Sie eine Uhrzeit, Quelle, Kanal und Lautstärke ein wann das Gerät sich einschalten soll.

Zeitzone

Wählen Sie den Menüpunkt mit der OK Taste an um ins Untermenü zu gelangen. Wählen Sie die Gewünschte Zeitzone aus und kehren Sie mit der Menü Taste zum vorherigen Menüpunkt zurück.

Einschlaf- Timer

Verändern Sie den Wert mit der ◀/▶Taste wann der TV sich ausschalten soll. Zur auswahl stehen: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240 min.

Auto Standby

Verändern Sie den Wert mit der ◀/▶Taste um die Automatische Abschaltung zu aktivieren. Zur verfügung stehen die Abschaltzeiten: Aus, 3h, 4h,5h.

HINWEIS: Die Automatische Abschaltzeit läuft solange wie keine Bedienung am Gerät mit der Fernbedienung oder der Nahbedienung stattfindet. Eine Bedienung startet die Automatische Abschaltzeit von vorne.

OSD Zeit

Verändern Sie den Wert mit der ◀/▶Taste um die OSD Zeit zu stellen: : Aus, 5s, 10s, 15s, 20s, 25s, 30s. Ist die OSD Zeit auf Aus gestellt blendet das Menü nicht von alleine ab.

Option Eintellungen

Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen.

Drücken Sie die Taste , um Option in den Hauptmenü auszuwählen.

OK

EXIT

1. Drücken Sie die Taste , um die Menüpunkte auszuwählen, die Sie im Option-Einstellungs Menü einstellen möchten.
2. Drücken Sie die Taste OK-um um die Eingabe zu Bestätigen.
3. Nach Beendigung der Einstellung drücken Sie die MENU-Taste zum Speichern und kehren zum vorherigen Menü zurück.

OSD Sprache

Drücken Sie die Taste OK um ins Untermenü zu gelangen. Verändern Sie den Wert mit der Taste um die gewünscht OSD Sprache aus zu wählen.

Audisprache

Drücken Sie die Taste OK um ins Untermenü zu gelangen. Verändern Sie den Wert mit der Taste um die gewünschte Audiosprache aus zu wählen.

Untertitelsprache

Drücken Sie die Taste OK um ins Untermenü zu gelangen. Verändern Sie den Wert mit der Taste um doe gewünschte Untertitelsprache aus zu wählen.

Hörgeschädigt

Verändern Sie den Wert mit der Taste um die Einstellung Ein/Aus zu schalten.

Zurücksetzen

Um das Gerät auf die Werkseinstellungen zurück zu setzten bestätigen Sie diesen Menüpunkt mit der OK Taste. Das Untermenü bestätigen Sie mit ja/< oder lehnen die Einblendung mit nein / > ab.

HDMI CEC

Drücken Sie die OK Taste um in das Untermenü für die HDMI Steuerungen zu gelangen.

Schalten Sie die HDMI CEC Einstellung mit der Taste Ein/Aus um zugriff auf die folgenden Einstellungen zu erhalten.

HDMI ARC: Audio Rückkanal um ein Audiosignal über HDMI mit einem ARC kompatiblen Gerät zu verbinden.

Autom. Abschaltung: Schaltet das TV Gerät beim ausschalten eines über HDMI angeschlossenen und kompatiblen Geräts mit ein.

Auto TV On: Schaltet das TV Gerät beim einschalten eines über HDMI angeschlossenen und kompatiblen Geräts mit ein.

Device control: Steuert die Grundfunktionen eines über HDMI angeschlossenen und kompatiblen Gerätes.

Erstinallation

Wählen Sie die Einstellung mit der Taste OK aus um die Erstinstallation erneut zu durchlaufen.

ECO Modus

Verwalten Sie den Wert mit der Taste um den ECO Modus durch zu schalten.

Aus, Niedrig, Mitte, Hoch.

Verringert die Bildhelligkeit um Energie zu sparen.

Blauer Bildschirm

Verwalten Sie die Einstellung Blauer Bildschirm mit der Taste um die die Einstellung Ein/Aus zuschalten. Wenn kein Signal anliegt schaltet der Bildschirm Blau.

Mirror Enable

Verwalten Sie die Einstellung um die Einstellung mit der Taste Ein/Aus zu schalten. Dreht das Bild um 180°.

Menü Einstellungen

Sperren Einstellungen

Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen.

Drücken Sie die Taste ◀/▶, um Sperren in den Hauptmenü auszuwählen

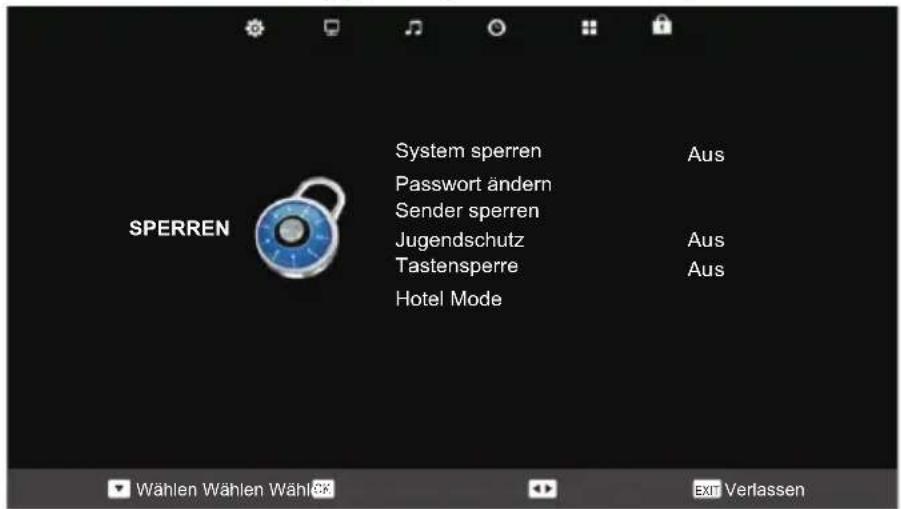

SPERREN System sperren Passwort ändern Sender sperren Jugendschutz Tastensperre Hotel Mode Aus Aus Aus Wählen Wählen Wählk EXIT Verlassen

1. Drücken Sie die Taste ▼/▲, um die Menüpunkte auszuwählen, die Sie im Sperren-Einstellungs Menü einstellen möchten.
2. Drücken Sie die Taste OK-um um die Eingabe zu Bestätigen.
3. Nach Beendigung der Einstellung drücken Sie die MENU-Taste zum Speichern und kehren zum vorherigen Menü zurück.

System sperren

Verwalten Sie die Einstellung mit der OK Taste um in die Passwort aufforderung zu kommen. Das Standard Passwort lautet 0000. Geben Sie Ihr Passwort ein.

Schalten Sie System Sperren mit der Taste ◀/▶Ein/Aus um Zugriff auf Sender Sperren,

Jugendschutz, Tastensperre und Hotel Mode zu bekommen.

Passwort ändern

Verwalten Sie die Einstellung mit der OK Taste um in das Untermenü zu gelangen.

Geben Sie das aktuelle Passwort ein und anschließend das neue Passwort.

Bestätigen Sie das Passwort. Das Passwort wurde nun geändert.

Sender Sperren

Verwalten Sie die Einstellung mit der OK Taste um in das Untermenü Sender sperren zu gelangen.

Navigieren Sie im Menü und sperren Sie Sender mit der grünen Taste.

Mit der Taste Menü gelangen Sie zu dem vorherigen Menüpunkt zurück.

Jugendschutz

Verwalten Sie die Einstellung mit den Tasten ◀/▶. Zur auswahl stehen die Einstellung: 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18.

Tastensperre

Drücken Sie die Taste ◀/▶um die Funktion Ein/Aus zu schalten.

Ist die Funktion eingeschaltet sind die Gerätetasten deaktiviert.

Bitte Passwort eingeben Löschen Abbrechen

Altes Passwort eingeben Neues Passwort eingeben Neues Passwort wiederholen Löschen Abbrechen

Hotel Mode

Schalten Sie die Funktion ein um Quellen Sperren zu aktivieren eine Standardquelle aus zu wählen, die Max. Lautstärke fest zu legen und die standard Lautstärke fest zu legen.

Bildschirm Einstellungen (nur für PC Modus VGA Anschluss)

Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen.

Drücken Sie die Taste ◀/▶, um Bild in den Hauptmenü auszuwählen.

Bildschirm
Auto Position
H. Position 50
V. Position 50
Größe 50
Phase 50
OK Ändern	MENU Zurück

1. Drücken Sie die Taste ▼/▲, um auf den Menüpunkt Bildschirm zu gelangen. Der Menüpunkt ist nur im PC Modus aktiv wenn ein VGA Kabel angeschlossen ist.
2. Drücken Sie die Taste OK-um um die Eingabe zu Bestätigen.
3. Nach Beendigung der Einstellung drücken Sie die MENU-Taste zum Speichern und kehren zum vorherigen Menü zurück.

Auto Adjust

Drücken Sie die OK Taste um die Automatische H-Offset/V-Offset einstellung zu aktivieren.

Horizontale Position

Justieren Sie mit dieser Einstellung die Horizontale Position vom angezeigten Bild manuell nach.

Vertikale Position

Justieren Sie mit dieser Einstellung die Horizontale Position vom angezeigten Bild manuell nach.

Size

Passen Sie mit dieser Einstellung das Bild an Ihre Display große an.

Phase

Verwalten Sie mit dieser Einstellung die horizontalen störenden Linien.

Notiz:

1. Rauschredduktion ist in diesem Modus nicht aktiv.
2. AD Auswahl steht in dem Modus in den Ton Einstellungen nicht zur Verfügung.
3. Sender sperren und Jugendschutz stehen nicht zur Verfügung.
4. Audiosprache, Untertitelsprache und Hörgeschädigten Einstellungen sind nicht aktiv.
5. PC Modus hat kein Kanel Menü.

Medienwiedergabe

Fernbedienungs Tasten für Medienwiedergabe

Tasten Beschreibung
[64A4]	Stopt Wiedergabe.
[64HX]	Wiedergabe/Pause.
	Vorherige Wiedergabe Nächste Wiedergabe.
[30H4]	Navigieren Sie durchs Menü hoch und runter.
	Drücken Sie, um eine Aktion zu bestätigen.

Medienwiedergabe

Ist ein USB Medium angeschlossen kann dieses über das Signalquellen Menü Medien angewählt werden.

Es stehen 4 Punkte zur Verfügung: Foto, Musik, Film, Text.

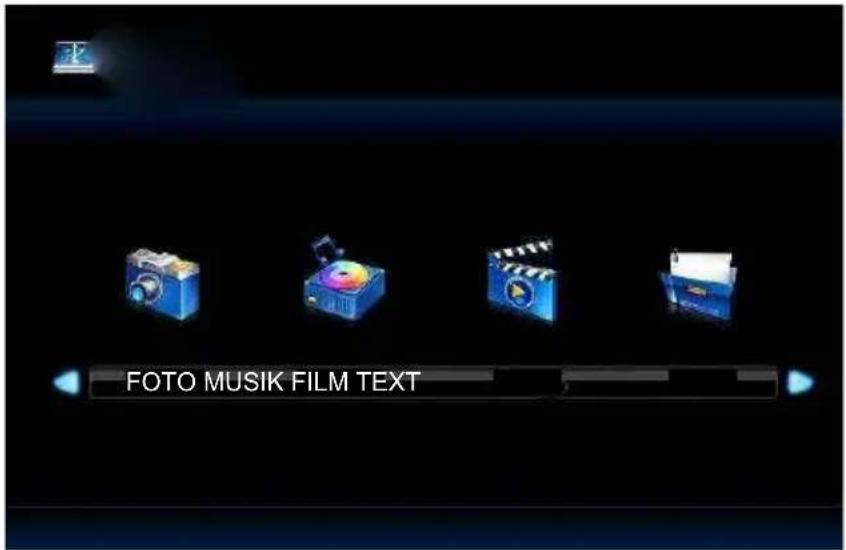

FOTO MUSIK FILM TEXT

Notiz: Haben Sie Medien angewählt startet die Wiedergabe im Fenstermodus automatisch. Um in die Vollbildwiedergabe zu gelangen drücken Sie die Wiedergabe/Pause Taste.

Pause FB FF Vorherige Nächste stoppen Alle wieder... Random off Wiederg. Li... Info. Zeitlupe Schritt Vor Zeit Zoom + Zoom - Setze A

Medienwiedergabe

USB Wiedergabeformate
Festplattengröße bis 1TB
Media	Format	Codec		Anmerkung
		Video	Audio
Film	mpg	MPEG-1, MPEG-2	MP3,WMA AAC, AC3 PCM	Max. Auflösung: 1366x768/1920x1080 Max. Datenrate: 40Mbps
	avi	MPEG-4 SP/ASP		Max. Auflösung: 1366x768/1920x1080 Max. Datenrate: 20Mbps
		H.263/H.264, MJPEG
	ts	MPEG-2, H.264, AVS AVS+, HEVC
	mov	MPEG-4 SP/ASP
	mkv	H.263/H.264, HEVC
	dat	MPEG-1
	mp4	MPEG-4 SP/ASP H.263/H.264, HEVC
		MPEG-1, MPEG-2		Max. Auflösung: 720x576
	vob	MPEG-2		Max. Datenrate: 40Mbps
	rm /rmvb	RV30/RV40	COOK, MP2	Max. Auflösung: 1366x768/1920x1080
Musik	mp3	---	mp3	Sample rate: 8K~48KHZ Bit rate: 32K~320Kbps
	wma	---	wma	Channel: Mono / Stereo
	m4a/aac	---	AAC	Sample rate: 16K~48KHZ Bit rate: 32K~442Kbps Channel: Mono / Stereo
Foto	jpg	Progressive JPEG		Max. Auflösung: 1024x768
	jpeg	Basline JPEG		Max. Auflösung: 15360x8640
	bmp	BMP		Max. Auflösung: 9600x6400
				Pixeltiefe: 1/4, 8/16, 24/36bpp
	png	Non-Interlaced		Max. Auflösung: 9600x6400
		Interlaced		Max. Auflösung: 1280x800

Irrtümer und technische Änderungen vorbehalten.

DVD Setup

Allgemeine Einstellungen

Drücken Sie die Taste DVD Setup um in das DVD Setup Menü zu gelangen. Das Menü ist nur im DVD Modus zur Verfügung.

Notiz: Die DVD Wiedergabe muss gestoppt sein d amit man im DVD Setup Menü auf die Benutzereinstellungen zugreifen kann.

Drücken Sie die Tasten ▼/▲ um in dem Menü zu Navigieren.

Die Taste OK Bestätigt die Eingabe. Mit der Taste ◀Kehren Sie in die obere Menüleiste zurück.

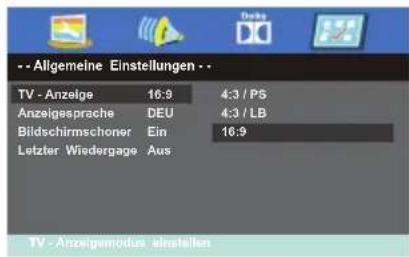

-- Allgemeine Einstellungen -- TV - Anzeige 16:9 4:3 / PS Anzeigesprache DEU 4:3 / LB Bildschirmschoner Ein 16:9 Letzter Wiedergage Aus TV - Anzahlgerröse einstellen

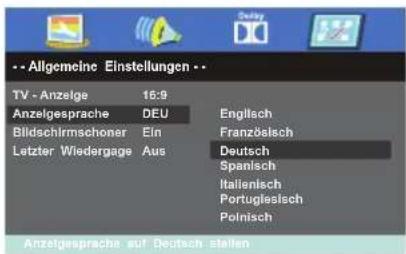

--Allgemeine Einstellungen -- TV - Anzeige 16:9 Anzelgesprache DEU Bildschirmschoner Ein Letzter Wiedergage Aus Englisch Franzbelsch Deutsch Spanisch Italienisch Portugliesisch Polnisch Anzelgesprache auf Deutsch stellen

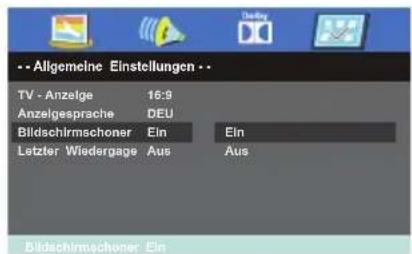

-- Allgemeine Einstellungen -- TV - Anzelge 16:9 Anzelgesprache DEU Bildschirmschoner Ein Ein Letzter Wiedergage Aus Aus Bildschirmschoner Ein

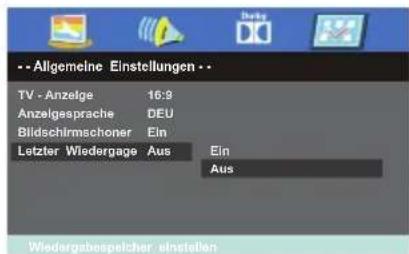

-- Allgemeine Einstellungen -- TV - Anzelge 16:9 Anzelgesprache DEU Bildschirmschoner Ein Letzter Wiedergage Aus Ein Aus Wiedergsbespelcher einstellen

Audioeinstellungen

Drücken Sie die Tasten ◀/▶ um auf Audioeinstellungen zu gelangen. Mit den Tasten ▼/navigieren Sie im Menü. Mit der Taste OK Bestätigen Sie die Eingabe. Mit der Taste ▶lehren Sie zu der oberen Menüleiste zurück.

-- Audioinstellungen -- Lautsprocher einstellungen Audioinstellungen aufrufen

-- Lautsprechereinstellungen -- Downmix STR LT / RT Stereo Downmix - Modium simulation

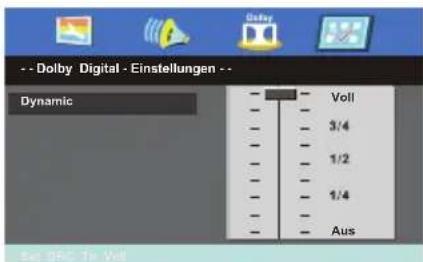

-- Dolby Digital - Einstellungen -- Dynamic Voll 3/4 1/2 1/4 Aus Set DRC To Vol

Benutzereinstellungen

Drücken Sie die Tasten ◀/▶ um auf Benutzereinstellungen zu gelangen. Mit den Tasten ▼/▲ navigieren Sie im Menü. Mit der Taste OK Bestätigen Sie die Eingabe. Mit der Taste ◀kehren Sie zu der oberen Menüleiste zurück. In diesem Menü können Sie den TV Typ, die Audiosprache, die Untertitelsprache und die Discmenü Sprache für für den DVD bereich einstellen. Des weiteren stehen Passwort und Altersstufen einstellungen zur verfügung.

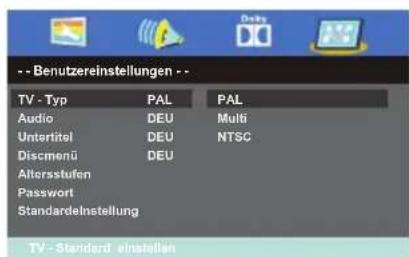

-- Benutzereinstellungen -- TV - Typ PAL PAL Audio DEU Multi Untertitel DEU NTSC Discmenü DEU Altersstufen Password Standardelnstellung TV - Standard einstellen

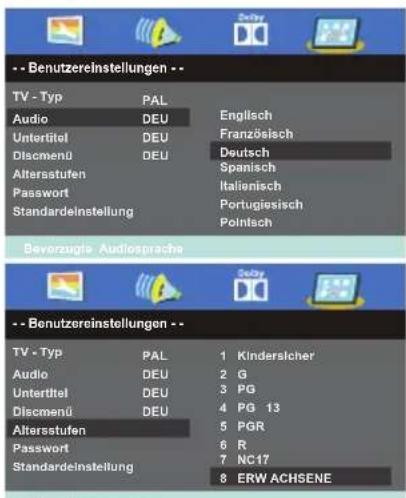

-- Benutzereinstellungen -- TV - Typ PAL Audio DEU Engisch Untertitel DEU Französisch Discmenü DEU Deutsch Altersstufen Spanisch Password Italienisch Standardelnstellung Portugiesisch Pointisch Beverzugte Audiosprache -- Benutzereinstellungen -- TV - Typ PAL 1 Kinderslicher Audio DEU 2 G Untertitel DEU 3 PG Discmenü DEU 4 PG 13 Altersstufen PGR Password 6 R Standardeinstellung 7 NC17 8 ERW ACHSENE

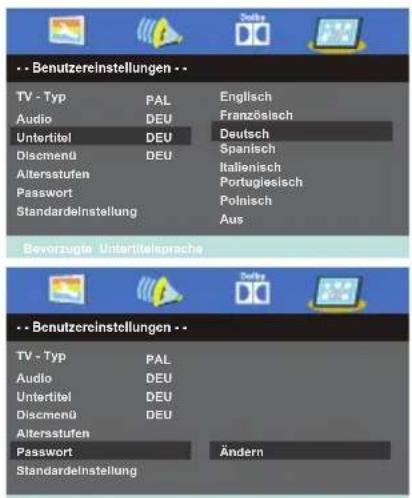

-- Benutzerinstellungen -- TV - Typ PAL Englisch Audio DEU Französisch Untertitel DEU Deutsch Discmenü DEU Spanisch Altersstufen Italienisch Passwort Portugielsch Standardelnstellung Polnisch Aus Bevorzugte Untertileisprache -- Benutzerinstellungen -- TV - Typ PAL Audio DEU Untertitel DEU Discmenü DEU Altersstufen Password Ändern Standardelnstellung

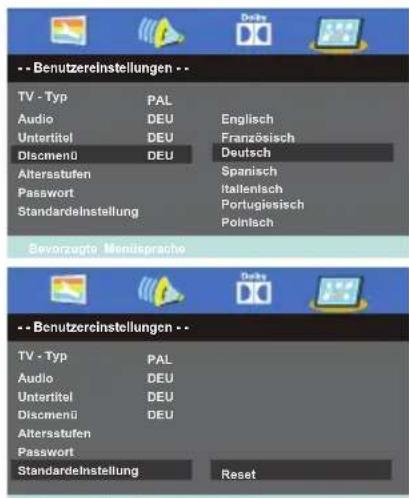

-- Benutzerinstellungen -- TV - Typ PAL Audio DEU Englisch Untertitel DEU Französisch Discmenü DEU Deutsch Altersstufen Spanisch Passwort italienisch Standardelnstellung Portugüssich Pointisch Beverzugte Menüsprache -- -- Benutzercinstellungen -- TV - Typ PAL Audio DEU Untertitel DEU Discmenü DEU Altersstufen Password Reset Standardelnstellung

Standard Passwort: 123456 (Administrator Password: 136900).

Spezifikation

Technische Daten
Art des Displays		LED Display
Bildschirmgröße		18.5 Zoll	19.5 Zoll	21.5 Zoll	23.6 Zoll
Bildseitenverhältnis		16:9	16:9	16:9	16:9
Auflösung		1366x768	1366x768	1920x1080	1920x1080
Kontrastverhältnis		1000:1	3000:1	3000:1	3000:1
Helligkeit		140-180 cd/m2	140-180 cd/m2	140-180 cd/m2	140-180 cd/m2
Farben		16.7 colors	16.7 colors	16.7 colors	16.7 colors
Betrachtungswinkel		178°(H) x178°(V)	178°(H) x178°(V)	178°(H) x178°(V)	176°(H) x176°(V)
Reaktionszeit		8 ms	6 ms	5 ms	5 ms
Bildwiederholungsrate		60Hz	60Hz	60Hz	60Hz
Video Farbsystem		Pal, NTSC	Pal, NTSC	Pal, NTSC	Pal, NTSC
TV Funktion	TV Standard	CE, ERP, ROHS, REACH	CE, ERP, ROHS, REACH	CE, ERP, ROHS, REACH	CE, ERP, ROHS, REACH
	Kanäle (ATV, DVB-T/T2HDC/S/S2)	ATV: 199DVB-C:500DVB-T / T2HD:500DVB-S / S2:4000	ATV: 199DVB-C:500DVB-T / T2HD:500DVB-S / S2:4000	ATV: 199DVB-C:500DVB-T / T2HD:500DVB-S / S2:4000	ATV: 199DVB-C:500DVB-T / T2HD:50DVB-S / S2:4000
	Videotext (ATV/DTV)	899	899	899	899
Anschlüsse	DC12 Volt Eingang	1	1	1	1
	USB	1	1	1	1
	HDMI	2	2	2	2
	Scart	1	1	1	1
	PC Audio IN	1	1	1	1
	VGA	1	1	1	1
	Mini YPbPr (per Adapter)	1	1	1	1
	Mini AV (per Adapter)	1	1	1	1
	Coaxial Audio Ausgang	1	1	1	1
	DVB-T/T2HD/C RF Ant.Eing.	1	1	1	1
	DVB-S/S2 AntennenEingang	1	1	1	1
	CI+ Slot	1	1	1	1
	Kopfhörer Ausgang	1	1	1	1
OSD Sprache		Englisch/Deutsch usw.	Englisch/Deutsch usw.	Englisch/Deutsch usw.	Englisch/Deutsch usw.
Audio Ausgang		2 x 3 Watt	2 x 3 Watt	2 x 3 Watt	2 x 3 Watt
Geräte Maße mit Fuß		440x307x160mm	463x309x160mm	511x348x160mm	555x370x160mm
Geräte mMaße ohne Fuss		440x280x64mm	463x285x65mm	511x322x62mm	555x344x63mm
Maße Karton		500x125x335mm	525x125x340mm	570x125x375mm	615x125x400mm
Gewicht gesamt (mit Karton und Zubehör)		3.8 kg	4.0 kg	4.4 kg	4.9 kg
Gewicht nur Gerät (inkl. Standfuß)		2.8 kg	3.0 kg	3.3 kg	3.9 kg
Spannungsversorgung		DC 12V, 3A	DC 12V, 3A	DC 12V, 3A	DC 12V, 3A
Leistungsaufnahme maximal		35 Watt	35 Watt	35 Watt	35 Watt
Leistungsaufnahme "EIN" nach EN62087		19 Watt	20 Watt	24 Watt	27 Watt
Spitzenluminanzverhältnis in %		70%	70%	0.7	0.7
Leistungsaufnahme Standby		< 0.5 Watt	< 0.5 Watt	< 0.5 Watt	< 0.5 Watt
Quecksilbergehalt in mg / Blei enthalten		< 0.1%	< 0.1%	< 0.1%	< 0.1%
VESA		100mm x 100mm	100mm x 100mm	100mm x 100mm	100mm x 100mm

Fehlerbehebung

Bitte bevor Sie sich mit dem Service in verbindung setzen, schauen Sie sich bitte die folgende Fehlerbehebungs Leitfaden an. Sollte der Fehler immer noch bestehen kontaktieren Sie Ihren Händler oder den Herstellerservice.

Symptom	Checkliste
Kein Bild, kein Ton	Bitte kontrolieren Sie ob das Netzteil angeschlossen ist.Bitte kontrolieren Sie die Steckverbindungen am Gerät und der Steckdose ob diese gesteckt sind.
Bild aber kein Ton.	Kontrolieren Sie die Lautstärke.Kontrolieren Sie ob die Mute Funktion aktiviert ist.Kontrolieren Sie ob die externen Geräte richtig angeschlossen sind.
Schleches Bild oder kein Bild, Ton normal	Kontrolieren Sie die Helligkeit und Kontrast Einstellung im Bild Menü.
Mehrere Bilder, kein Ton	Überprüfen Sie den Antennenanschluss und verbindung.Feinabstimmung des TV Gerätes.Eventuell haben die TV Stationen Übertragungsprobleme.Schalten Sie auf einen anderen Sender um.Überprüfen Sie die Anschlüsse der Externen Geräte
Intermittierende Störung	Überprüfen Sie ob die Störungsquelle abgeschiermt ist.Entfernen Sie die elektronischen Geräte vom Gerät.
Fernbedienung hat keine Funktion	Überprüfen Sie ob die Batterien richtig eingelegt sind.Wenn die Batterien leer sind, durch neue Batterien des gleichen Typs ersetzen.Entfernen Sie alle Objekte die zwischen Fernbedienung und TV Infrarotsensor sind.Stellen Sie sicher, dass kein starkes Licht auf dem Fernbedienungssensor leuchtet.
Kein Signal oder nicht unterstütztes Signal (nur im RGB Modus)	Überprüfen Sie ob die Displayauflösung und Bildwiderholfrequenz vom PC mit dem TV übereinstimmt.
Bild nicht zentriert (nur im PC Modus)	Stellen Sie die horizontale und vertikale Position im Setup Menü ein.

Warnung

um das ausbrechen eines feuers zu vermeiden, halten Sie zu jeder zeit Kerzen oder andere offene Flamen vom dem Gerät ferm.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LDDW19N, LDDW20N, LDDW22N und LDDW24N der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar....

http://www.ultramedia.de/index.php/ce-konformitaetserklaerung.html

Wir wünschen Ihnen viel Freude mit dem Gerät.

Ihr UltraMedia Team

UltraMedia

GmbH & Co. Handels KG

Wichtige Mitteilung!

Die Firma UltraMedia GmbH & Co. Handels KG Friedrich-Penseler-Straße 28

21337 Lüneburg

Tel.: +49/ (0) 4131/9239-20, Fax: +49/ (0) 4131/9239-55

Erreichbarkeit: Mo.-Do.: 08:00-17:00

Fr.: 08:00-14:30 (bis 16 Uhr eingeschränkter Support)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Gewährleistung für die Dauer von 24 Monaten.

Ausgeschlossen von der Gewährleistung sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Gewährleistungssiegel oder nicht lesbarer/vorhandener Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem weiteren Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Auf Zubehörteile, wie z.B. die Fernbedienung, das Netzteil, etc. gewähren wir eine Gewährleistung von 6 Monaten ab Kaufdatum. Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung. Im Gewährleistungsfall senden Sie das Gerät, falls möglich, in der Originalverpackung mit komplettem Zubehör, einem Anschreiben von Ihnen mit Adresse und Telefon-/Faxnummer und/oder

Email-Adresse und einer Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben angegebene Adresse ein. Unfreie Pakete können nicht angenommen werden. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt die UltraMedia GmbH keine Haftung! Vor einem eventuellen Versand des Gerätes setzen Sie sich bitte, sollten noch Fragen bestehen, mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung. Einige Probleme können auch durch den Servicesupport telefonisch oder per Email geklärt werden.

Nach erfolgter Reparatur senden wir Ihnen das Gerät frei Haus zurück. Wir wünschen Ihnen noch viel Freude mit Ihrem Reflexion-Gerät!

ENERG

енергия - EVERYла

REFLEXION

LDDW19N

A++

A+

A

B

C

D

E

A

ENERGIA · ЕНЕРГИЯ

ENEPFEIA · ENERGIJA

ENERGY · ENERGIE

ENERGI

19

Watt

28

kWh/annum

47

cm

18,5

inch

2010/1062 - 2017

ENERG

енергия · everуева

REFLEXION

LDDW20N

A++

A ^+

A

B

C

D

E

A

ENERGIA · ЕНЕРГИЯ

ENEPΓEIA · ENERGIJA

ENERGY · ENERGIE

ENERGI

20

Watt

30

kWh/annum

49,5

cm

19,5

inch

2010/1062 - 2017

ENERG

енергия · Еверуева

REFLEXION

LDDW22N

A++

A+

A

B

C

D

E

A

ENERGIA · ЕНЕРГИЯ

ENEPΓEIA · ENERGIJA

ENERGY · ENERGIE

ENERGI

24

Watt

35

kWh/annum

55

cm

21,5

inch

2010/1062 - 2017

ENERG

енергия · EVERYELA

REFLEXION

LDDW24N

A++

A+

A

B

C

D

E

A

ENERGIA · ЕНЕРГИЯ

ENEPΓEIA · ENERGIJA

ENERGY · ENERGIE

ENERGI

27

Watt

40

kWh/annum

60

cm

23,6

inch

2010/1062 - 2017

CE

Elektrische und elektronische Geräte sowie Batterien enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte elektrische und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden.

Elektrische und elektronische Geräte sowie Batterien sind mit der durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte sowie Batterien nicht mit dem Hausmüll entsorgt werden dürfen, sie müssen separat entsorgt werden.

Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien bei den entsprechenden Sammelstellen abgeben. Auf diese Weise stellen Sie sicher, dass die Batterien entsprechend der Gesetzgebung recycelt werden und keine Umweltschäden anrichten.

Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch Abholung. Weitere Informationen erhalten Sie direkt bei Ihrer Stadtverwaltung.

Importeur:

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

21337 Lüneburg
