Produkttyp	Dell 1609WX Projektor
Abmessungen (B x H x T)	296.5 x 202 x 80.5 mm
Gewicht	2.25 kg
Stromversorgung	AC 90-264 V, 50/60 Hz
Leistungsaufnahme	256 W (Vollmodus), 216 W (Eco-Modus)
Helligkeit	2500 ANSI Lumen (max.)
Kontrastverhältnis	1900:1 (voll Ein/Aus)
Native Auflösung	1280 x 800 (WXGA)
Projektionsobjektiv	F/2.44-2.58, Brennweite 21.8-23.8 mm, 1.1x Zoom
Projektionsabstand	1.0 - 12 m
Bilddiagonale	27.3 - 359.4 Zoll
Lampentyp	200 W, benutzerwechselbar
Lampenlebensdauer	bis zu 3000 Std. (4000 Std. im Eco-Modus)
Video-Kompatibilität	NTSC, PAL, SECAM, 1080i/p, 720p, 576i/p, 480i/p
Anschlüsse	2x VGA, DVI-D, S-Video, Composite, Audio In/Out, USB, RS-232
Lautsprecher	1x 8 Watt
Geräuschpegel	34 dB (Vollmodus), 31 dB (Eco-Modus)
Fernbedienung	IR-Fernbedienung mit CR2032 Batterie
Sicherheit	Nicht in staubiger Umgebung, ausreichend Belüftung, Betriebstemperatur 5-35°C
Lieferumfang	Netzkabel, VGA-Kabel, Fernbedienung, Batterie, CD

Häufig gestellte Fragen - 1609WX DELL

Wie schalte ich den Projektor ein?

Entfernen Sie die Objektivabdeckung, schließen Sie das Netzkabel und die Signalkabel an, und drücken Sie die Ein/Aus-Taste. Schalten Sie dann die Signalquelle ein.

Wie stelle ich die Bildschärfe ein?

Drehen Sie am Fokusring des Objektivs, um das Bild scharf zu stellen. Der optimale Abstand beträgt 1 bis 12 Meter.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob die Objektivabdeckung entfernt ist, der Projektor eingeschaltet ist, die Kabel richtig angeschlossen sind und die externe Grafikschnittstelle aktiviert ist (z.B. Fn+F8 bei Dell-Notebooks).

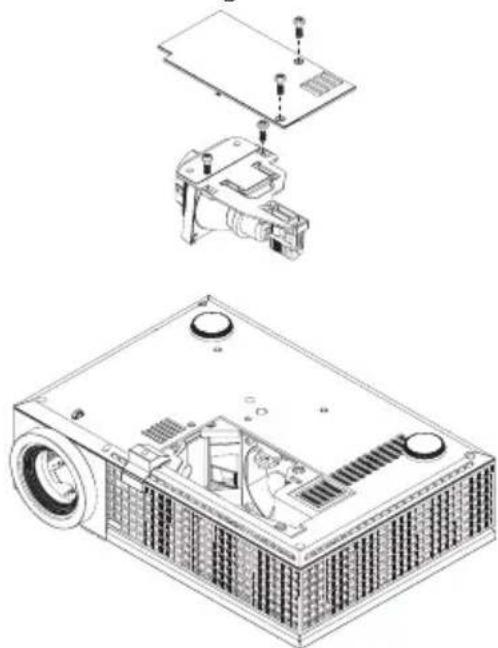

Wie wechsle ich die Lampe?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Lassen Sie ihn mindestens 30 Minuten abkühlen. Lösen Sie die Schrauben der Lampenabdeckung, entfernen Sie die alte Lampe am Metallgriff, setzen Sie die neue Lampe ein und ziehen Sie die Schrauben fest. Setzen Sie den Lampen-Timer im OSD-Menü zurück.

Warum blinkt die LAMP-Anzeige orange?

Wenn die LAMP-Anzeige dauerhaft orange leuchtet, muss die Lampe ausgewechselt werden. Blinkt sie orange, ist ein Fehler im Lampenantrieb oder Farbrad aufgetreten – der Projektor schaltet sich automatisch ab. Wenden Sie sich an Dell.

Wie verwende ich die Fernbedienung?

Richten Sie die Fernbedienung auf den IR-Empfänger des Projektors und drücken Sie die gewünschte Taste. Die Fernbedienung benötigt eine CR2032-Batterie. Bei schwacher Batterie leuchtet die LED-Anzeige schwach.

Wie kann ich die Bildverzerrung korrigieren?

Drücken Sie die Trapezkorrektur-Taste auf der Fernbedienung oder im OSD-Menü unter Setup. Sie können die vertikale Trapezkorrektur auch über die Tasten ▲/▼ am Bedienfeld einstellen.

Welche Bildmodi stehen zur Verfügung?

Drücken Sie die Taste Videomodus auf der Fernbedienung, um zwischen PC, Film, Spiel, sRGB und Benutzer zu wechseln. Der Modus optimiert die Bildeinstellungen für den jeweiligen Inhalt.

Wie kann ich den Projektor per RS232 steuern?

Schließen Sie ein RS232-Kabel an den RS232-Anschluss des Projektors und den Computer an. Die Baudrate beträgt 19200, 8 Datenbits, keine Parität, 1 Stoppbit. Befehle finden Sie in der RS232-Protokoll-Dokumentation auf support.dell.com.

Was bedeutet die TEMP-Warnlampe?

Leuchtet die TEMP-Lampe orange, ist der Projektor überhitzt – schalten Sie ihn aus und lassen Sie ihn abkühlen. Blinkt sie orange, ist ein Lüfter ausgefallen – der Projektor schaltet sich automatisch aus. Wenden Sie sich an Dell.

BEDIENUNGSANLEITUNG 1609WX DELL

Dell™ Projektor 1609WX

Bedienungsanleitung

Hinweise, Vorsichtshinweise und Warnungen

ANMERKUNG: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit denen Sie den Projektor besser einsetzen können.

HINWEIS: VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.

VORSICHT: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

Irrtümer und technische Änderungen vorbehalten.

© 2008 Dell Inc. Alle Rechte vorbehalten.

Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.

Marken in diesem Text: Dell und das DELL-Logo sind Marken von Dell Inc.; DLP, das DLP ^® -Logo und DarkChip ^™ 2 sind beide Marken von Texas Instruments; Microsoft und Windows sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. verzichtet auf alle Besitzrechte an Marken und Handelsbezeichnungen, die nicht ihr Eigentum sind.

Modell 1609WX

Mai 2008 Rev. A01

Inhaltsverzeichnis

1 Informationen über den Projektor ..... 5

Informationen über den Projektor 6

2 Anschließen des Projektors 7

Anschließen an einen Computer 8

Anschließen eines Computers mit einem VGA-Kabel 8

Anschließen eines Computers mit einem DVI-D-Kabel. 9

Anschließen eines Computers mit einem RS232-Kabel. 10

Monitordurchschleifenverbindung über VGA-Kabel 11

Anschließen an einen DVD-Player 12

Anschließen eines DVD-Players über ein S-Video-Kabel. 12

Anschließen eines DVD-Players über ein Composite-Kabel 13

Anschließen eines DVD-Players über ein Component-Kabel....14

Anschließen eines DVD-Players über ein } Component-Kabel 15

Anschließen eines DVD-Players über ein HDMI-Kabel. 16

3 Bedienen des Projektors ..... 17

Einschalten des Projektors 17

Ausschalten des Projektors 17

Einstellen des Projektionsbildes ..... 18

Anheben des Projektors 18

Absenken des Projektors ..... 18

Einstellen von Zoom und Bildschärfe ..... 19

Einstellen der Bildgröße 20

Bedienen des Projektors am Bedienfeld ..... 21

Verwenden der Fernbedienung ..... 24

Verwenden des Bildschirmmenüs (OSD) ..... 25

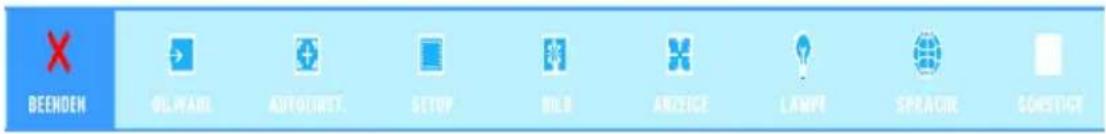

Hauptmenü 26

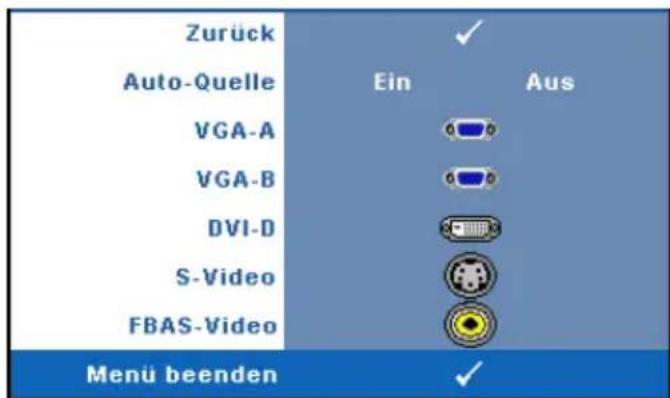

QUELLENAUSWAHL 26

AUTOEINST 27

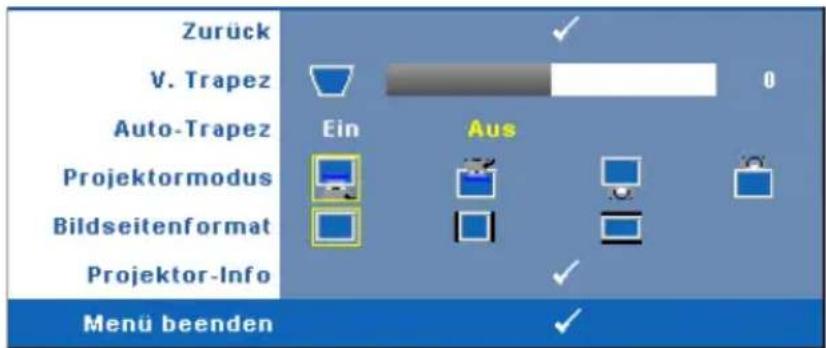

SETUP 27

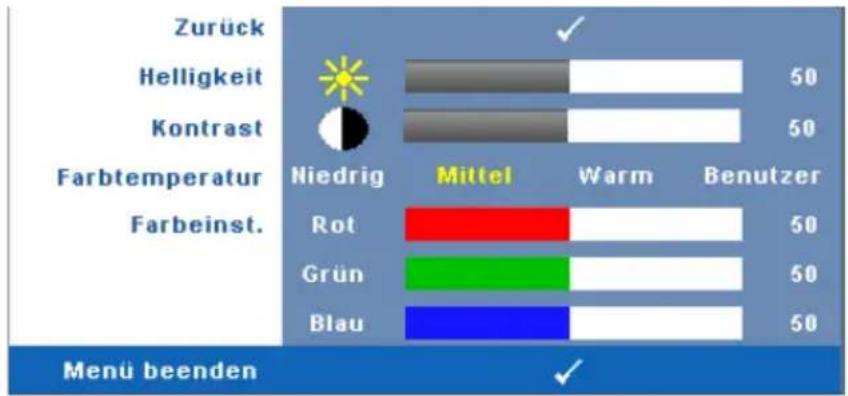

BILD (im PC-Modus) 28

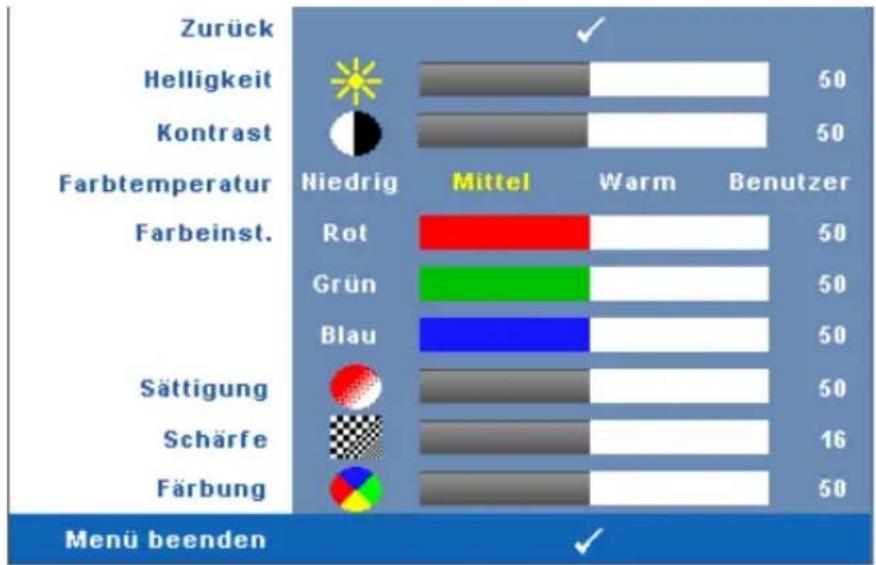

BILD (im Videomodus) 29

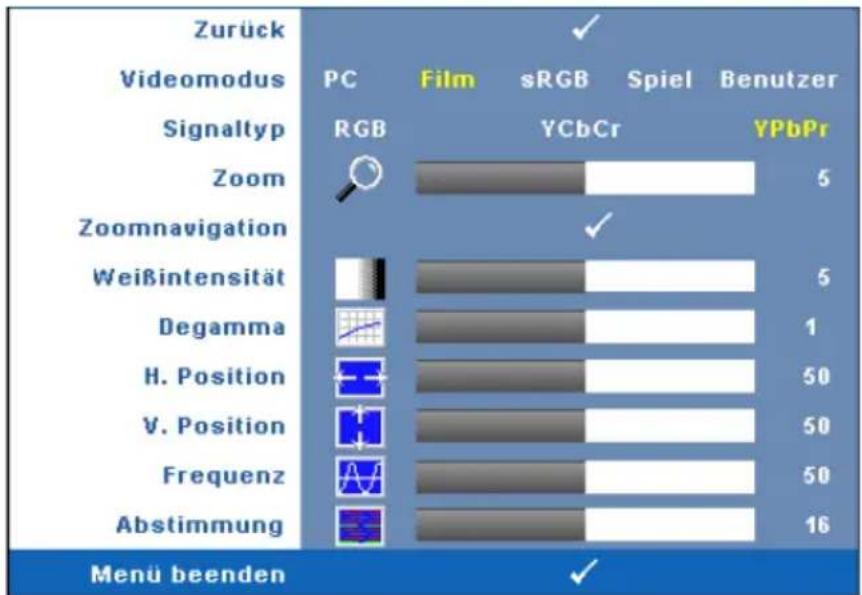

ANZEIGE (im PC-Modus) 30

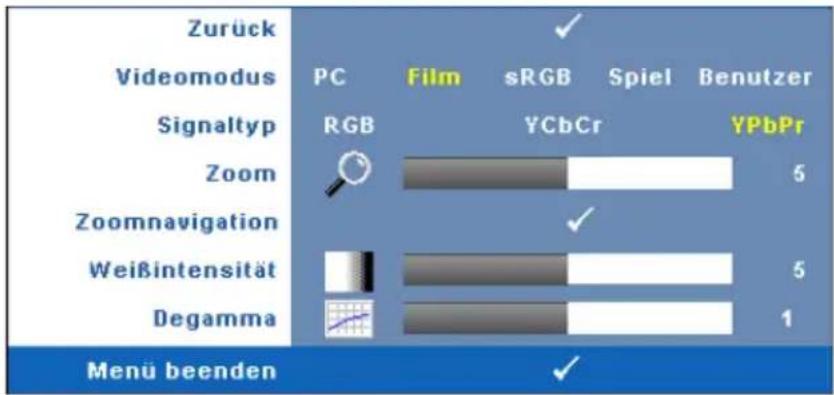

ANZEIGE (im Videomodus)....31

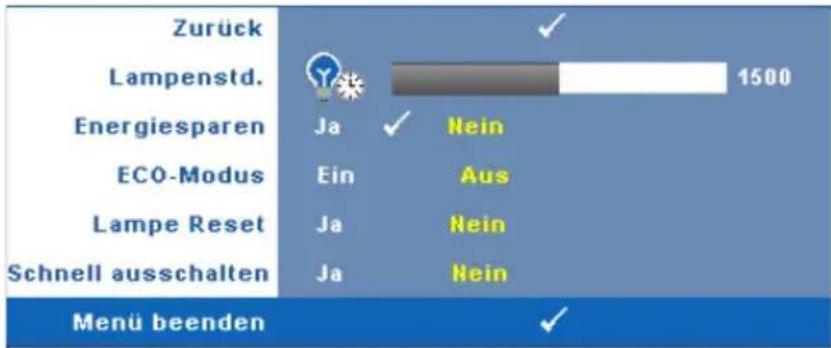

LAMPE 32

SPRACHE 33

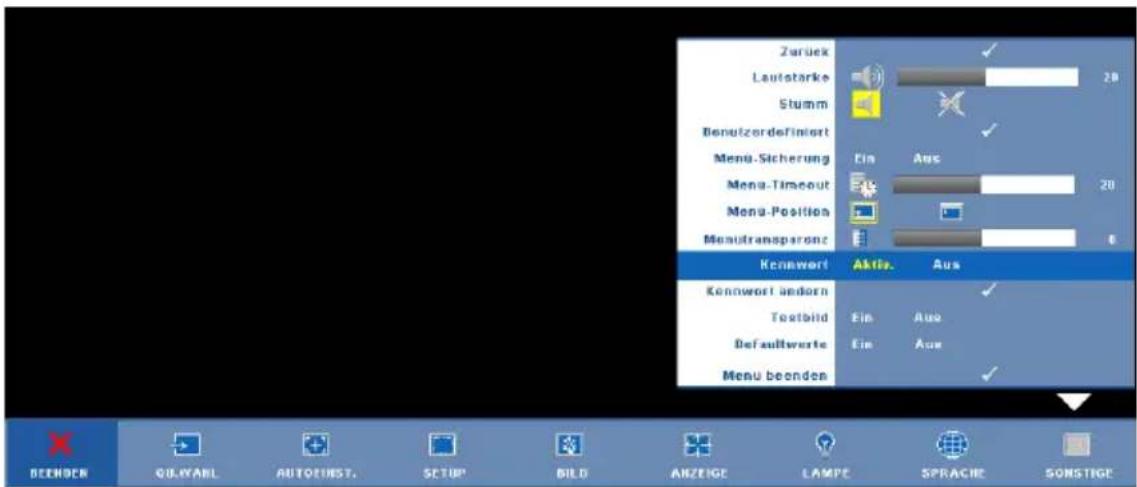

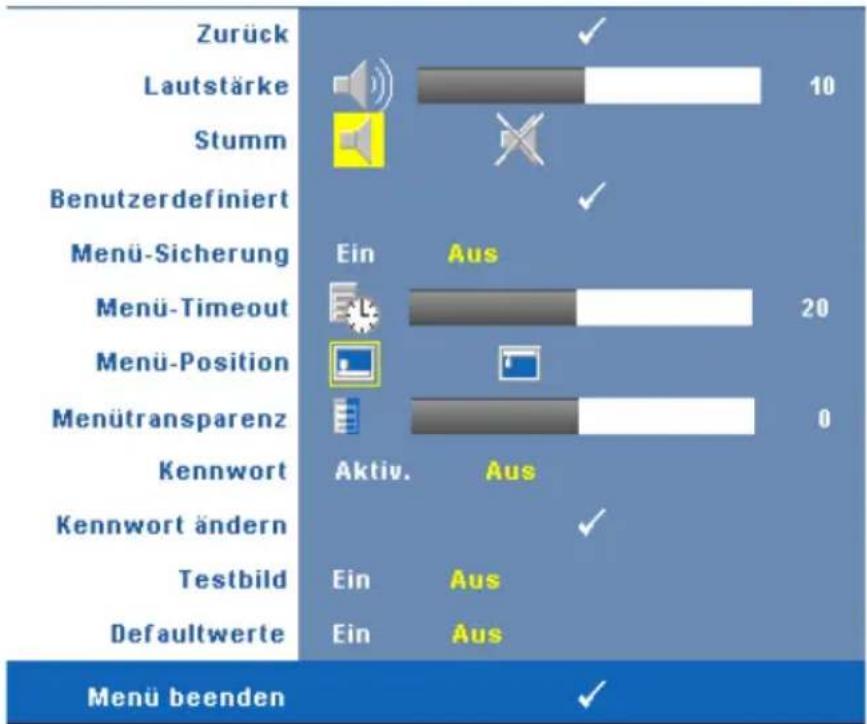

SONSTIGE 34

4 Projektor-Fehlerbeseitigung ..... 37

Auswechseln der Lampe 41

5 Technische Daten 43

6 Kontaktaufnahme mit Dell 47

7 Anhang: Glossar 48

Informationen über den Projektor

Stellen Sie vor dem Anschließen des Projektors sicher, dass alle notwendigen Komponenten vorhanden sind. Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Wenden Sie sich an Dell (siche Kontaktaufnahme mit Dell auf Seite 47), falls irgendein Artikel fehlt.

Im Lieferumfang des Dell™ Projektors 1609WX sind die folgenden Artikel enthalten:

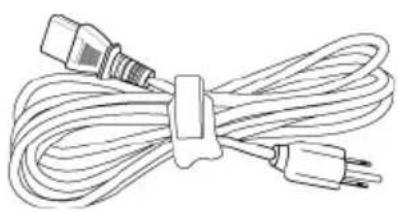

Lieferumfang

Netzkabel 1,8 m VGA Kabel (VGA zu VGA)

CR2032 Batterie Fernbedienung

CD Bedienungsanleitung und Dokumentation

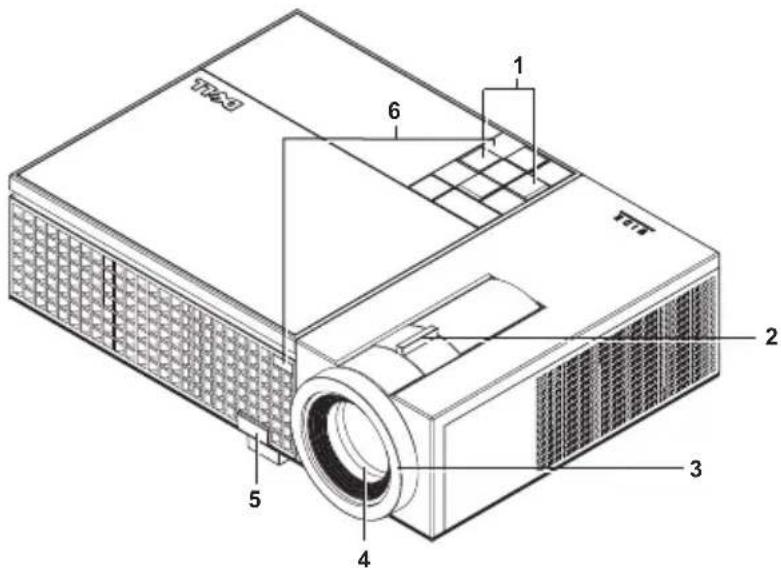

Informationen über den Projektor

1 Bedienfeld

2 Zoom-Regler

3 Fokusring

4 Objektiv

5 Höhenregulierungstaste

6 IR-Fmpfänger

VORSICHT: Sicherheitshinweise

1 Nehmen Sie den Projektor nicht in der Nähe von Geräten in Betrieb, die viel Meng Hitze produzieren.
2 Nehmen Sie den Projektor nicht an sehr staubigen Orten in Betrieb. Der Staub kann zu einer Fehlfunktion des Projektors und automatischem Abschalten des Projektors führen.
3 Versichern Sie sich, dass der Projektor an einem gut belüfteten Ort aufgestellt ist.
4 Niemals Belüftungsschlitze und Öffnungen im Projektorgehäuse blockieren.
5 Sorgen Sie dafür, dass der Projektor bei für ihn geeigneten Temperaturen (5°C - 35°C) betrieben wird.

ANMERKUNG: Weitere Informationen finden Sie bei den Sicherheitshinweisen, welche dem Projektor beiliegen.

6 Informationen über den Projektor

2

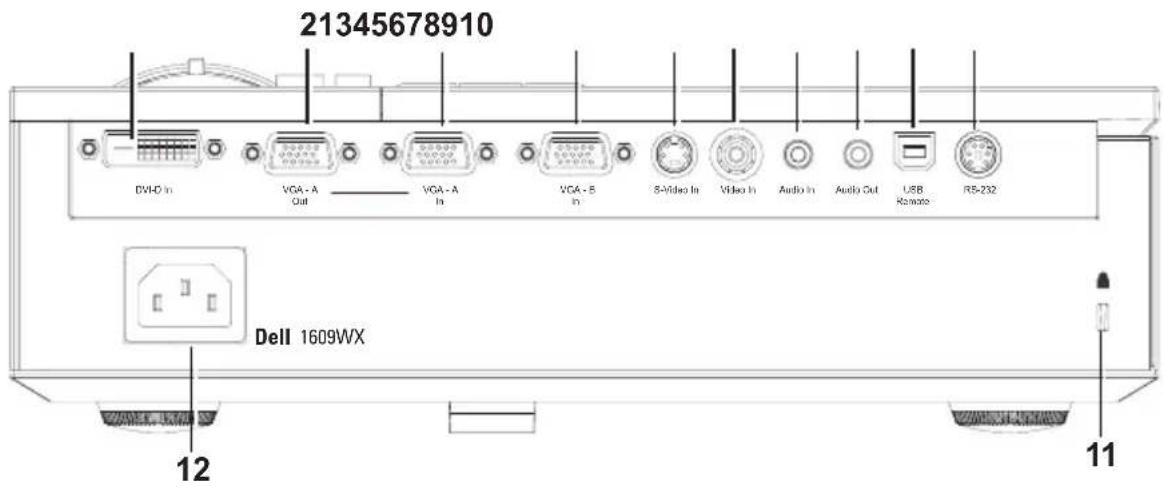

Anschließen des Projektors

1 DVI-D-Eingangsanschluss

2 VGA-A-Ausgang (Monitordurchschleife)

3 VGA-A-Eingangsanschluss (D-Sub)

4 VGA-B-Eingangsanschluss (D-Sub)

5 S-Video-Anschluss

6 Composite-Videoanschluss

7 Audioeingangsanschluss

8 Audioausgangsanschluss

9 USB-Remote-Anschluss

10 RS232-Anschluss

11 Schlitz für Sicherheitsschloss

12 Netzanschluss

VORSICHT: Bevor Sie mit den in diesem Kapitel gezeigten Vorgängen beginnen, beachten Sie die auf Seite 6 beschriebenen Sicherheitshinweise.

Anschließen an einen Computer

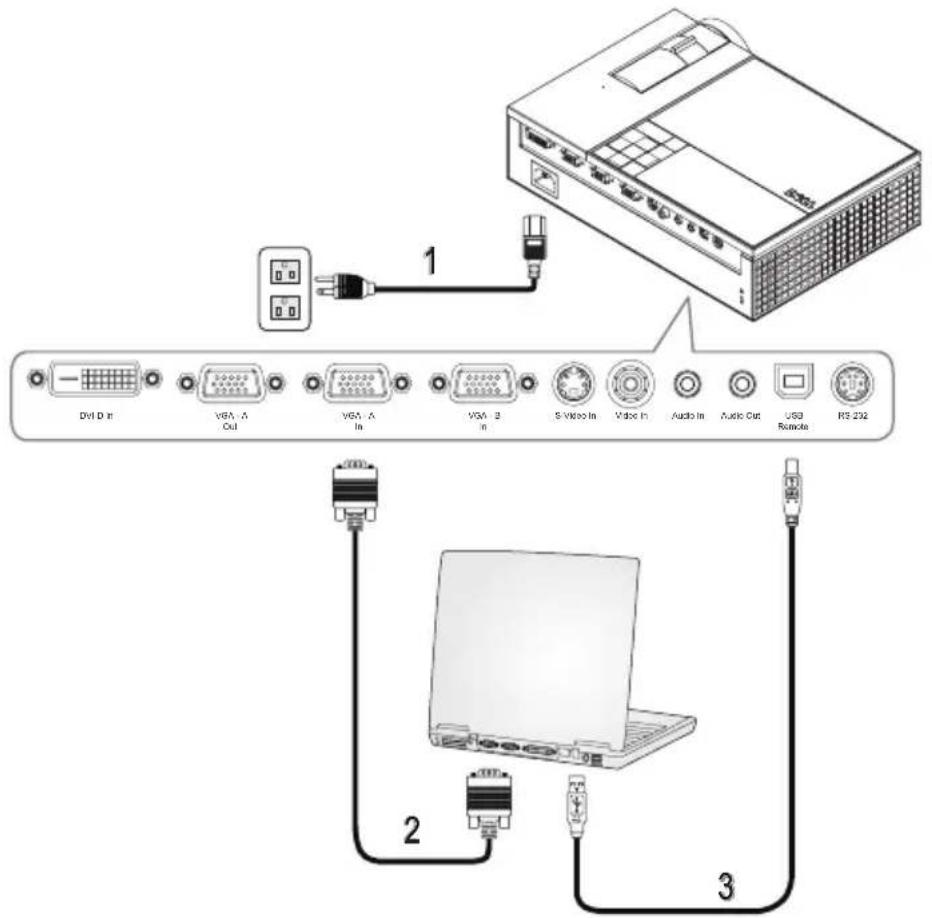

Anschließen eines Computers mit einem VGA-Kabel

1 Netzkabel

2 VGA-auf-VGA-Kabel

3 USB-auf-USB-Kabel

ANMERKUNG: Das USB-Kabel ist nicht im Lieferumfang von Dell enthalten.

ANMERKUNG: Das USB-Kabel muss angeschlossen sein, falls Sie die Nächste Seite und Vorherige Seite Tasten der Fernbedienung nutzen wollen.

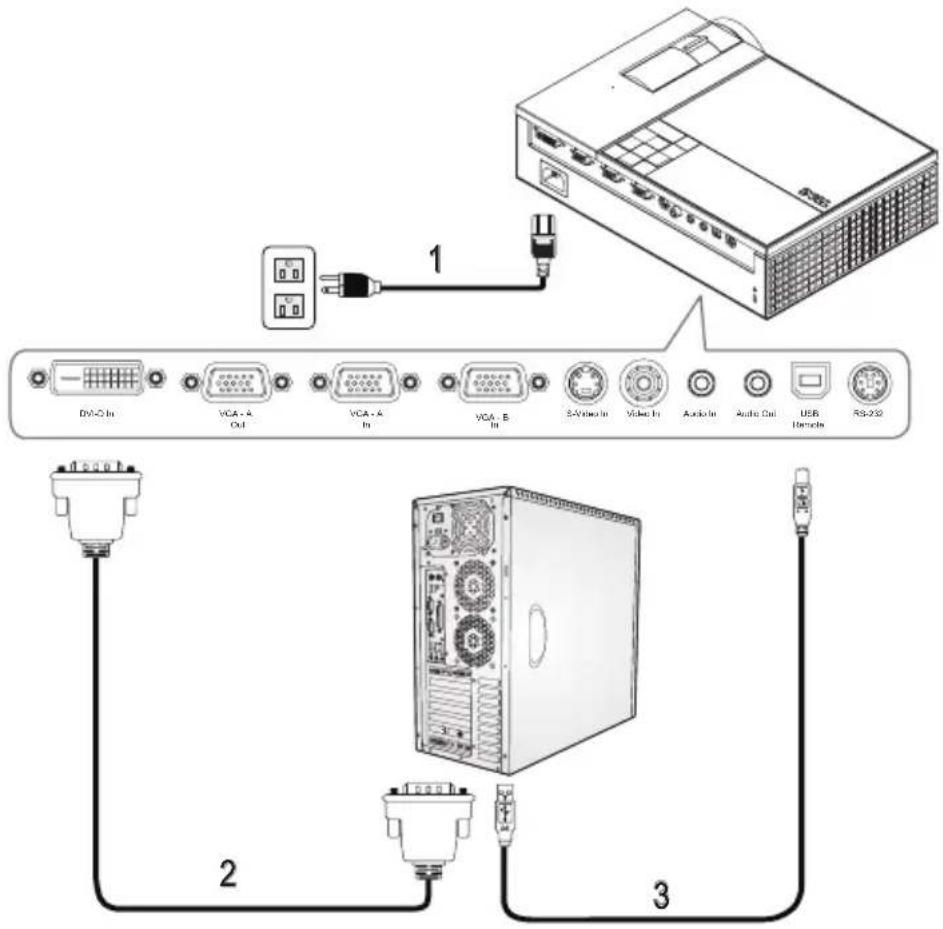

Anschließen eines Computers mit einem DVI-D-Kabel

1 Netzkabel

2 DVI-D-Kabel

3 USB-auf-USB-Kabel

ANMERKUNG: USB-Kabel und DVI-D-Kabel sind nicht im Leiferumfang von

Dell enthalten.

ANMERKUNG: Das USB-Kabel muss angeschlossen sein, falls Sie die

Nächste Seite und Vorherige Seite Tasten der Fernbedienung nutzen wollen.

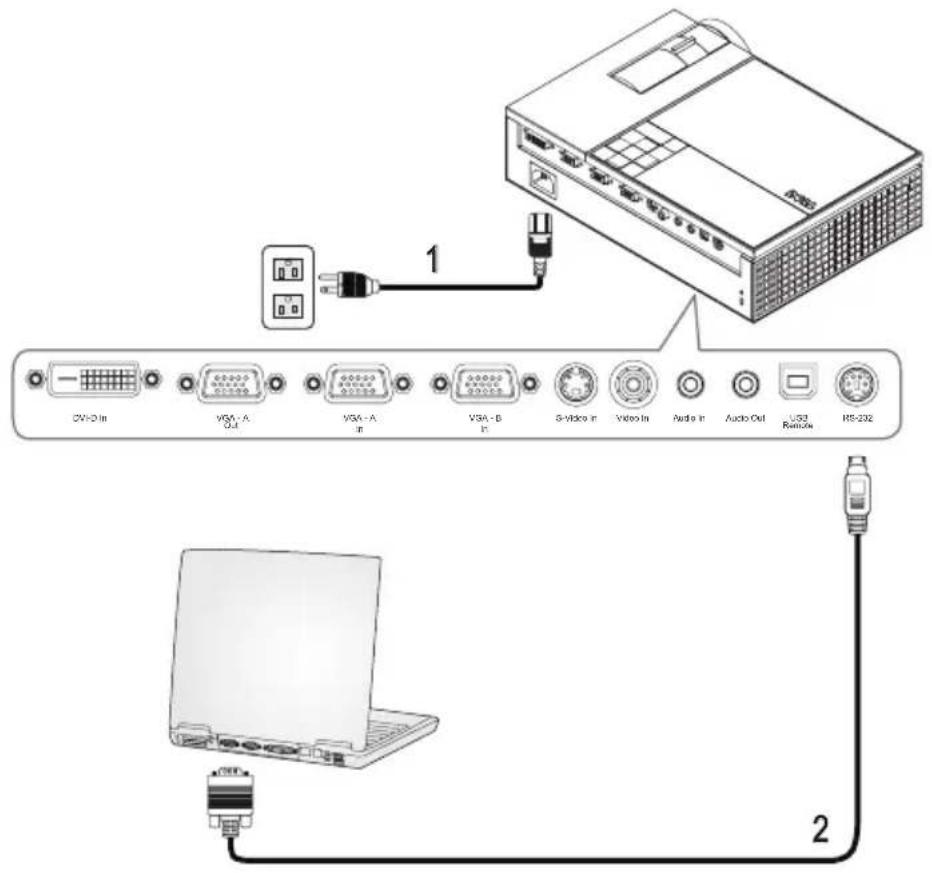

Anschließen eines Computers mit einem RS232-Kabel

1 Netzkabel

2 RS232-Kabel

ANMERKUNG: Das RS232-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das RS232-Kabel (1,8m) auf der Dell-Website erwerben.

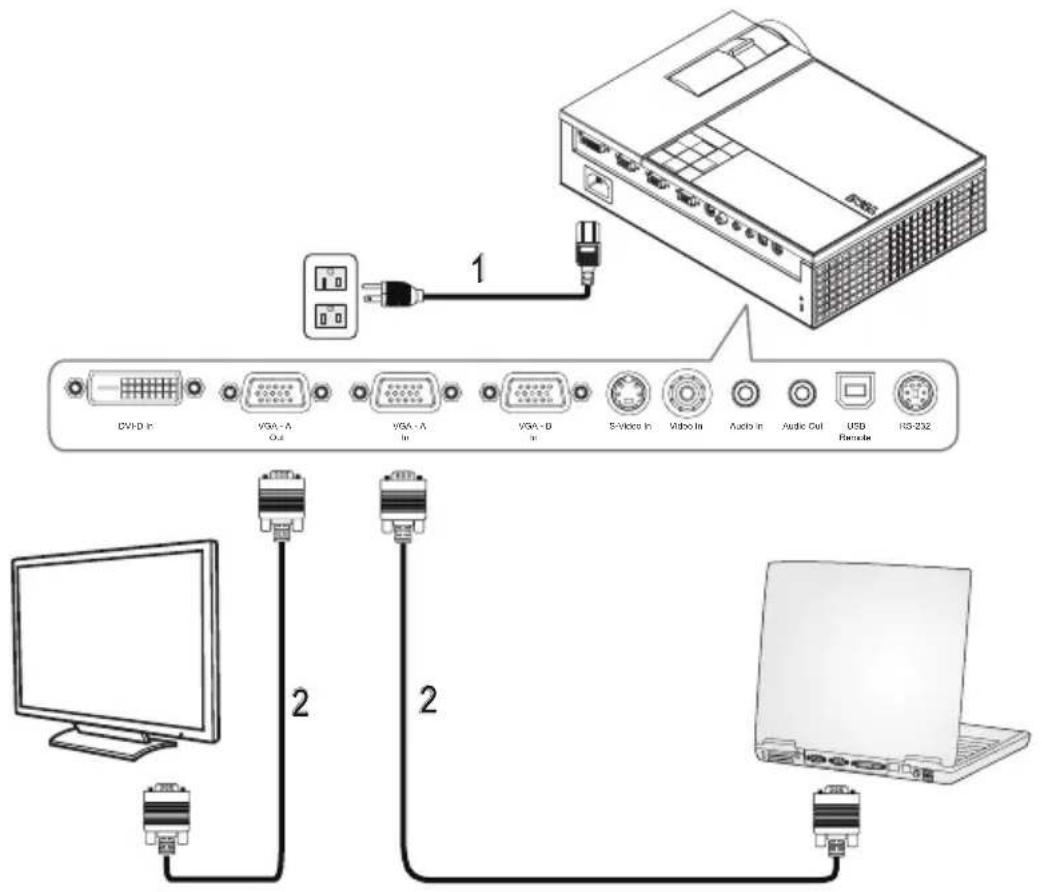

Monitordurchschleifenverbindung über VGA-Kabel

1 Netzkabel

2 VGA-auf-VGA-Kabel

Anschließen an einen DVD-Player

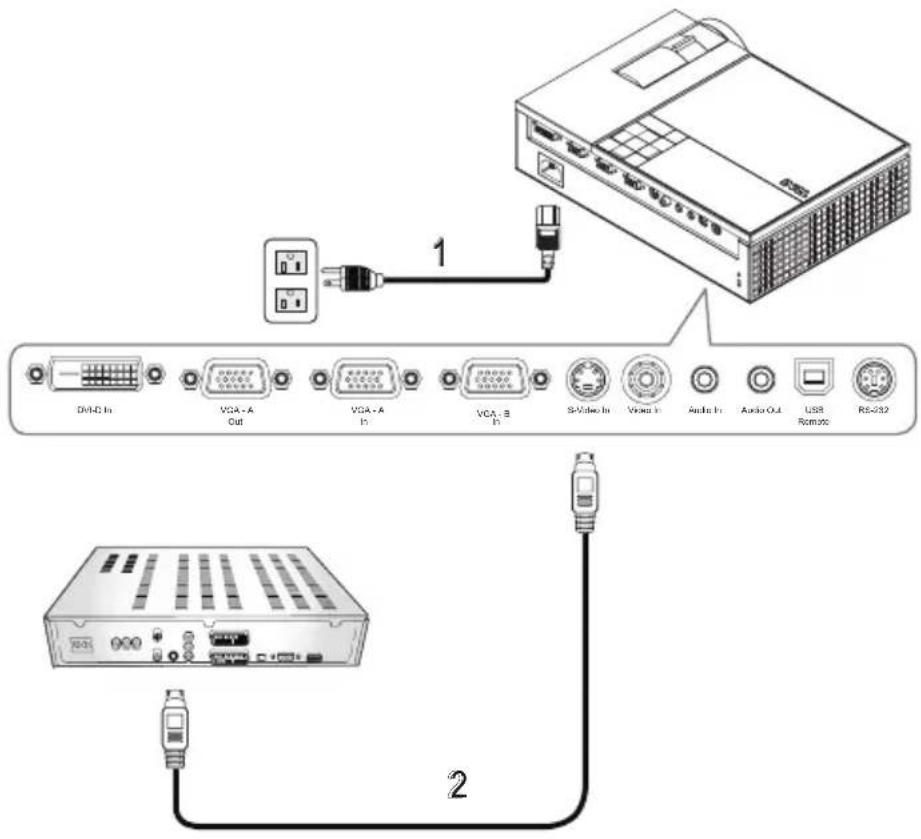

Anschließen eines DVD-Players über ein S-Video-Kabel

1 Netzkabel

2 S-Video-Kabel

ANMERKUNG: Das S-video-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das S-Video-Verlängerungskabel (15m/30m) auf der Dell-Website erwerben.

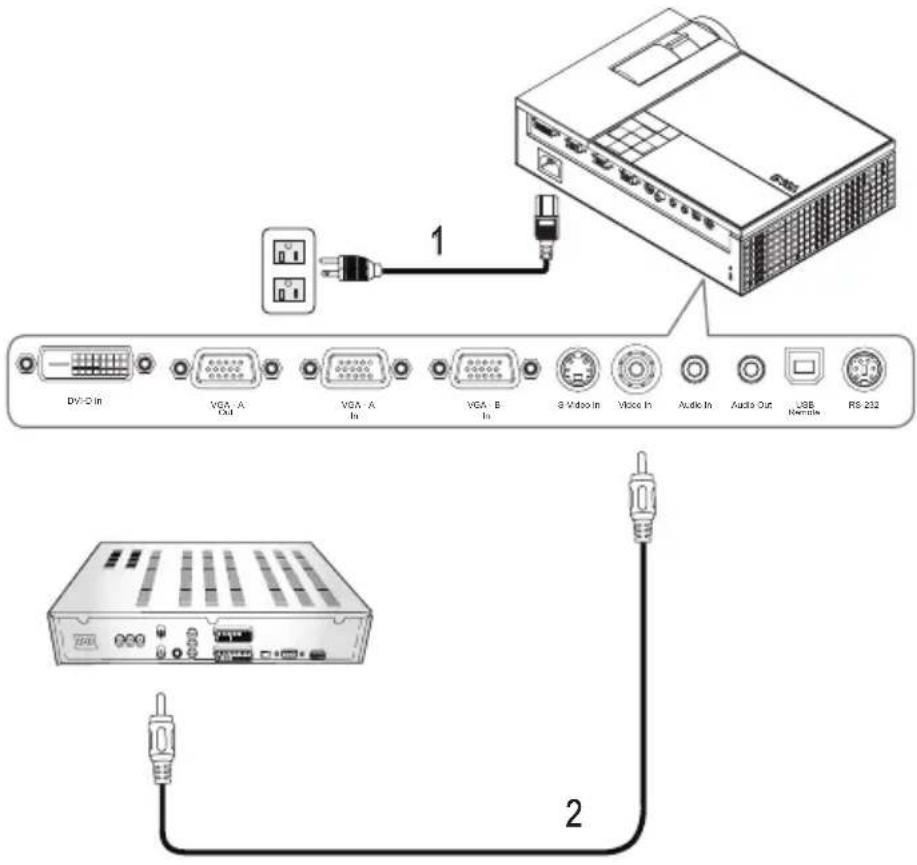

Anschließen eines DVD-Players über ein Composite-Kabel

ANMERKUNG: Das Composite-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das Composite-Verlängerungskabel (15m/30m) auf der Dell-Website erwerben.

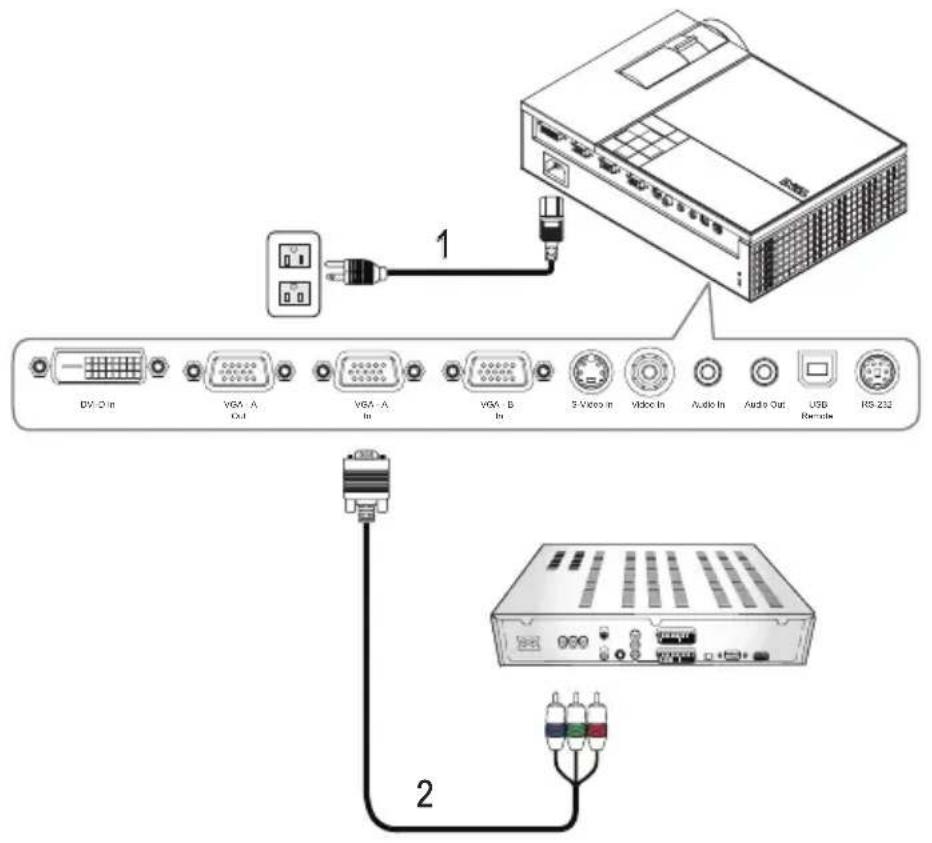

Anschließen eines DVD-Players über ein Component-Kabel Mit einem YPbPr-auf-VGA-Kabel

1 Netzkabel
2 VGA-auf-YPbPr-Kabel

ANMERKUNG: Das VGA-auf-YPbPr-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das VGA-auf-YPbPr-Verlängerungskabel (15m/30m) auf der Dell-Website erwerben.

ANMERKUNG: Sie können das Komponentenkabel an einem VGA-A-Eingang oder VGA-B-Eingang anschließen.

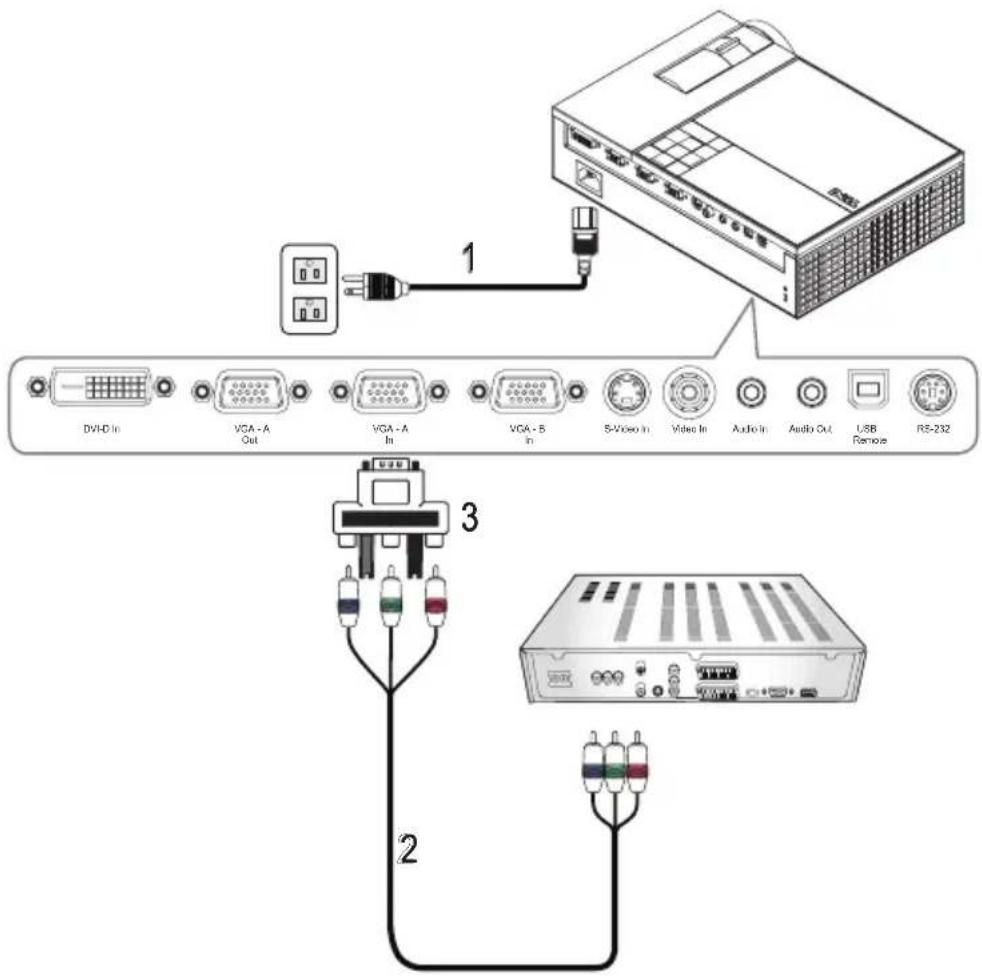

Anschließen eines DVD-Players über ein Component-Kabel Mit einem YPbPr-auf-YPbPr-Kabel und einem YPbPr-auf-VGA-Adapter

1 Netzkabel

2 YPbPr-auf-YPbPr-Kabel

3 YPbPr-auf-VGA-Adapter

ANMERKUNG: Das YPbPr-auf-YPbPr-Kabel und der VGA-auf-YPbPr-Adapter sind nicht im Leiferumfang von Dell zu enthalten.

ANMERKUNG: Sie können das Komponentenkabel an einem VGA-A-Eingang oder VGA-B-Eingang anschließen.

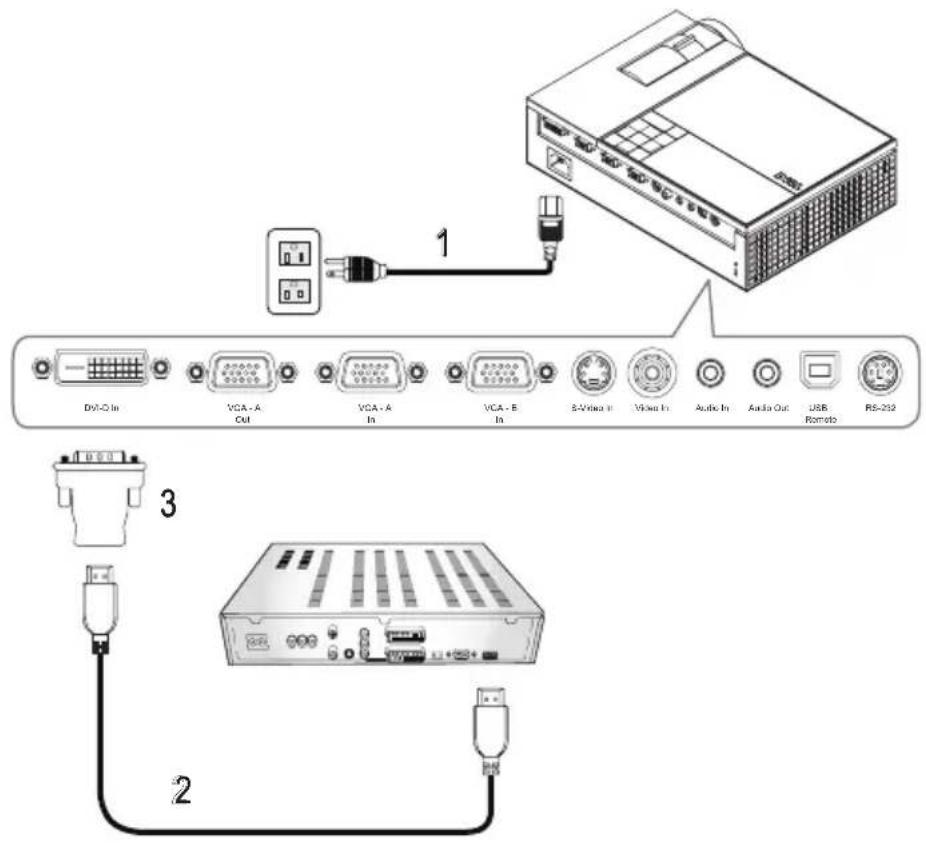

Anschließen eines DVD-Players über ein HDMI-Kabel

1 Netzkabel

2 HDMI-Kabel

3 DVI-D-Adapter

ANMERKUNG: HDMI-Kabel und DVI-D-Adapter sind nicht im Leiferumfang von Dell enthalten.

Bedienen des Projektors

Einschalten des Projektors

ANMERKUNG: Schalten Sie zuerst den Projektor und dann die Signalquelle ein. Die Lampe des Stromschalters blinkt so lange blau, bis der Stromschalter gedrückt wird.

1 Entfernen Sie den Objektivschutz.
2 Schließen Sie das Netzkabel und die notwendigen Signalkabel an. Informationen zum Anschließen des Projektors finden Sie unter Anschließen des Projektors auf Seite 7.
3 Drücken Sie auf den Ein/Aus (siehe Bedienen des Projektors am Bedienfeld auf Seite 22 zur genauen Position der Ein/Aus-Taste).
4 Schalten Sie dann die Signalquelle (Computer, Notebook, DVD-Player usw.) ein. Das Gerät wird durch den Projektor automatisch erkannt.
Falls mehrere Quellen an den Projektor angeschlossen sind, drücken Sie die Taste Source auf der Fernbedienung oder dem Bedienfeld, um die gewünschte Quelle auszuwählen.
5 Das Dell-Logo wird nach dem Einschalten etwa 30 Sekunden angezeigt.

Wenn auf dem Bildschirm "Suche Signal" angezeigt wird, überprüfen Sie nochmals, ob die notwendigen Signalkabel ordnungsgemäß angeschlossen sind.

Ausschalten des Projektors

HINWEIS: Sie müssen den Projektor ausschalten, bevor Sie das Netzkabel von dem Projektor entfernen.

1 Drücken Sie auf die Ein/Aus-Taste.
2 Drücken Sie erneut auf die Ein/Aus-Taste. Die Lüfter laufen weitere 90 Sekunden lang.
3 Um den Projektor schnell auszuschalten, drücken Sie die Ein/Aus-Taste, während die Lüfter des Projektors laufen.

ANMERKUNG: Warten Sie 60 Sekunden, bevor Sie den Projektor erneut einschalten, damit sich die Innentemperatur stabilisieren kann.

4 Trennen Sie das Netzkabel von der Steckdose und dem Projektor.

ANMERKUNG: Wenn Sie die Ein/Aus-Taste drücken, während der Projektor läuft, erscheint auf dem Bildschirm die Meldung "Drücken Sie die Ein/Austaste, um den Projektor auszuschalten". Drücken Sie auf die Menü Taste des Bedienfeldes, um die Meldung auszublenden, oder ignorieren Sie sie, sodass sie nach 5 Sekunden ausgeblendet wird.

Einstellen des Projektionsbildes

Anheben des Projektors

1 Drücken Sie die Höhenregulierung Taste.

2 Heben Sie den Projektor auf den gewünschten Projektionswinkel an und lassen Sie die Taste los, so dass der Fuß einrastet.

3 Mit Hilfe des Einstellrads können Sie eine Feineinstellung des Anzeigewinkels vornehmen.

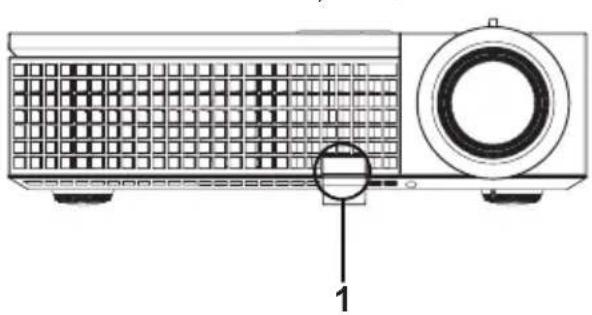

Absenken des Projektors

1 Drücken Sie die Höhenregulierung Taste.
2 Senken Sie den Projektor, und lassen Sie die Taste los, so dass der Fuß einrastet.

1 Höhenregulierungstaste

2 Höhenverstellbarer Fuß

3 Einstellrad für die Feineinstellung des Anzeigewinkels

18 Bedienen des Projektors

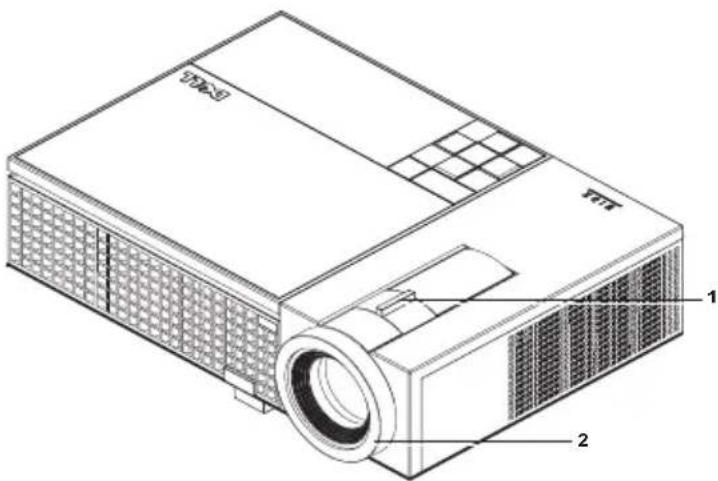

Einstellen von Zoom und Bildschärfe

VORSICHT: Um den Projektor vor Schäden zu schützen, stellen Sie sicher, dass das Zoomobjektiv und der höhenverstellbare Fuß vollständig eingefahren sind, bevor Sie den Projektor an einen anderen Ort tragen oder in die Tragetasche verpacken.

1 Drehen Sie den Zoom-Regler, um das Projektionsbild zu vergrößern bzw. zu verkleinern.
2 Drehen Sie zum Einstellen der Bildschärfe am Fokusring. Ein Scharfstellen des Projektionsbildes ist bei einem Abstand des Projektors zur Leinwand zwischen 1m und 12 m möglich.

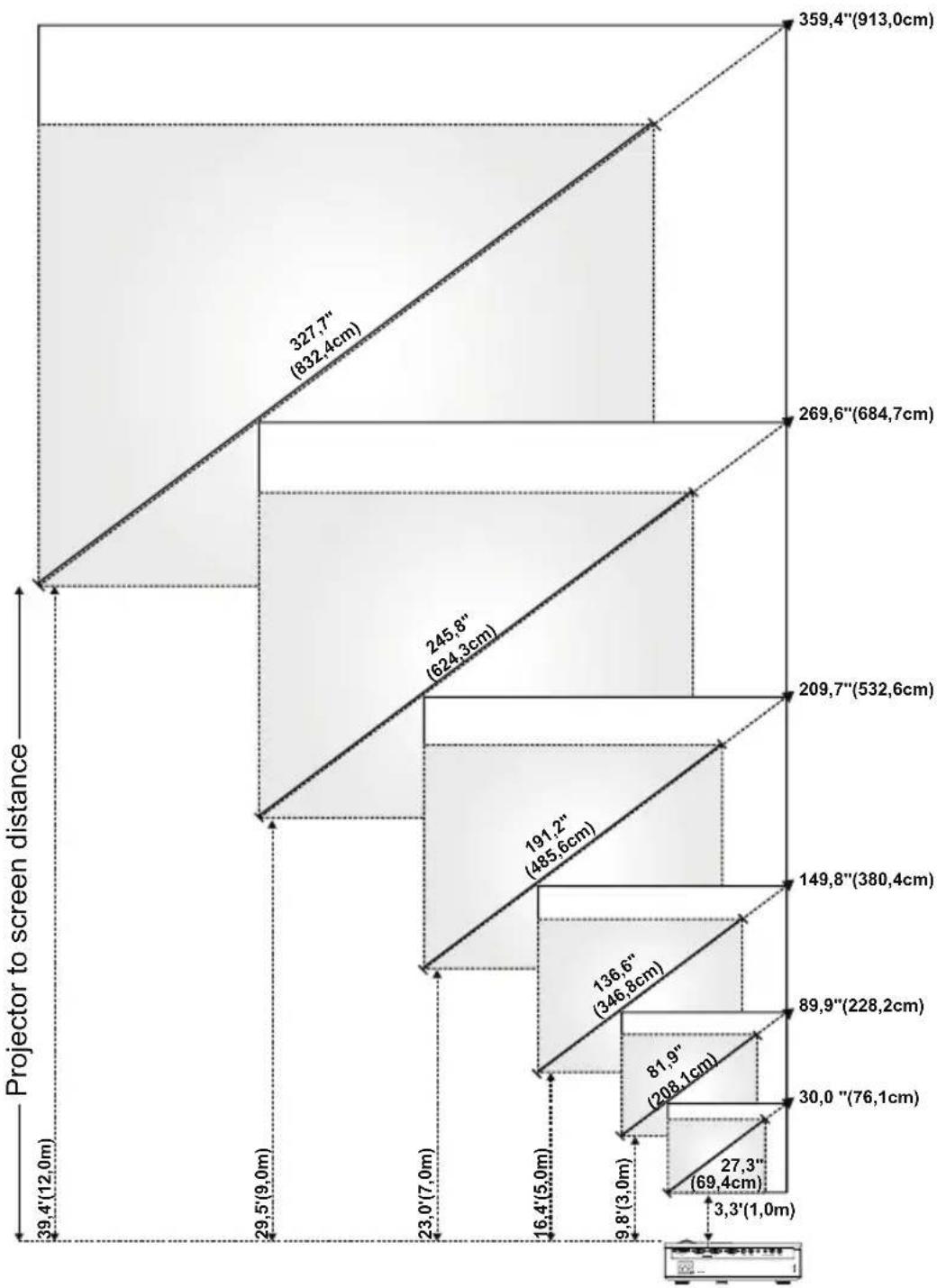

Einstellen der Bildgröße

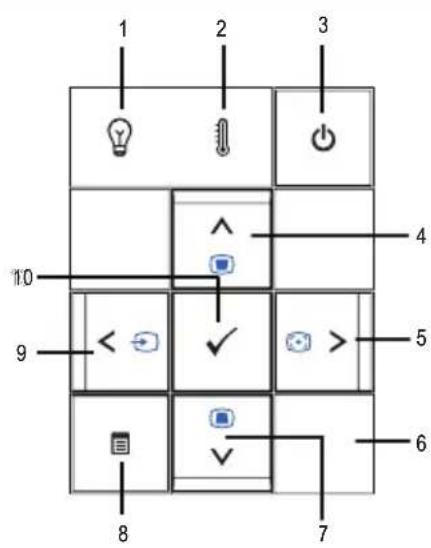

Bedienen des Projektors am Bedienfeld

1 LAMP-Warnlampe	Wenn die LAMP-Warnlampe bernsteinfarben leuchtet, muss die Lampe ausgewechselt werden (siehe Auswechseln der Lampe auf Seite 41). Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell auf Seite 47).Wenn die Anzeigelampe LAMP bernsteinfarben blinkt, ist ein Fehler im System aufgetreten, und der Projektor schaltet sich automatisch ab. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell auf Seite 47).
2 TEMP-Warnlampe	Wenn die TEMP-Warnlampe bernsteinfarben leuchtet, zeigt dies an, dass der Projektor, die Lampe, oder Lampenantrieb überhitzt sind. Die Anzeige wird automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Besteht das Problem weiterhin, wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell auf Seite 47).Wenn die TEMP-Warnlampe bernsteinfarben blinkt, ist ein Projektorlüfter oder das Farbrad ausgefallen, und der Projektor schaltet sich automatisch aus. Besteht das Problem weiterhin, wenden Sie sich an Dell (siehe Kontaktaufnahme mit Dell auf Seite 47).
3 Ein/Aus	Hiermit schalten Sie den Projektor ein und aus. Weitere Informationen hierzu finden Sie unter Einschalten des Projektors auf Seite 17 und Ausschalten des Projektors auf Seite 17.
4 Auf ▲/ Trapezkorrektur	Mit dieser Taste wählen Sie eine Option aus dem OSD-Menü aus. Sie können auch mit der Auf-Taste ▲ die Bildverzerrung korrigieren, die durch ein Neigen des Projektors hervorgerufen wurde.
5 Rechts ▶/ Anpassen	Autom. Mit dieser Taste können Sie die OSD-Einstellung vornehmen.Sie können auch mit der Rechts-Taste ▶den Projektor und die Signalquelle synchronisieren.Auto. anpassen kann nicht verwendet werden, wenn das OSD aktiviert ist.
6 IR-Empfänger	Richten Sie die Fernbedienung auf den IR-Empfänger und drücken Sie eine Taste.
7 Ab ☑ / Trapezkorrektur	Mit dieser Taste wählen Sie eine Option aus dem OSD-Menü aus.Sie können auch mit der Ab-Taste ☑ die Bildverzerrung korrigieren, die durch ein Neigen des Projektors hervorgerufen wurde.
8 Menu	Mit dieser Taste rufen Sie das OSD-Menü auf.Verwenden Sie die Tasten ☑ und dieTaste Menu, um durch das OSD zu navigieren.
9 Links ☑ / Quelle	Mit diesen Tasten werden die OSD-Einstellungen geändert.Sie können auch die ☑Taste verwenden, um zwischen Digital RGB, Analog RGB, Composite, Component (YpbPr, über VGA) und S-Video zu wechseln, wenn mehrere Geräte als Signalquellen an den Projektor angeschlossen sind.
10 Eingabe Drücken Sie diese Taste, um eine Auswahl zu bestätigen.

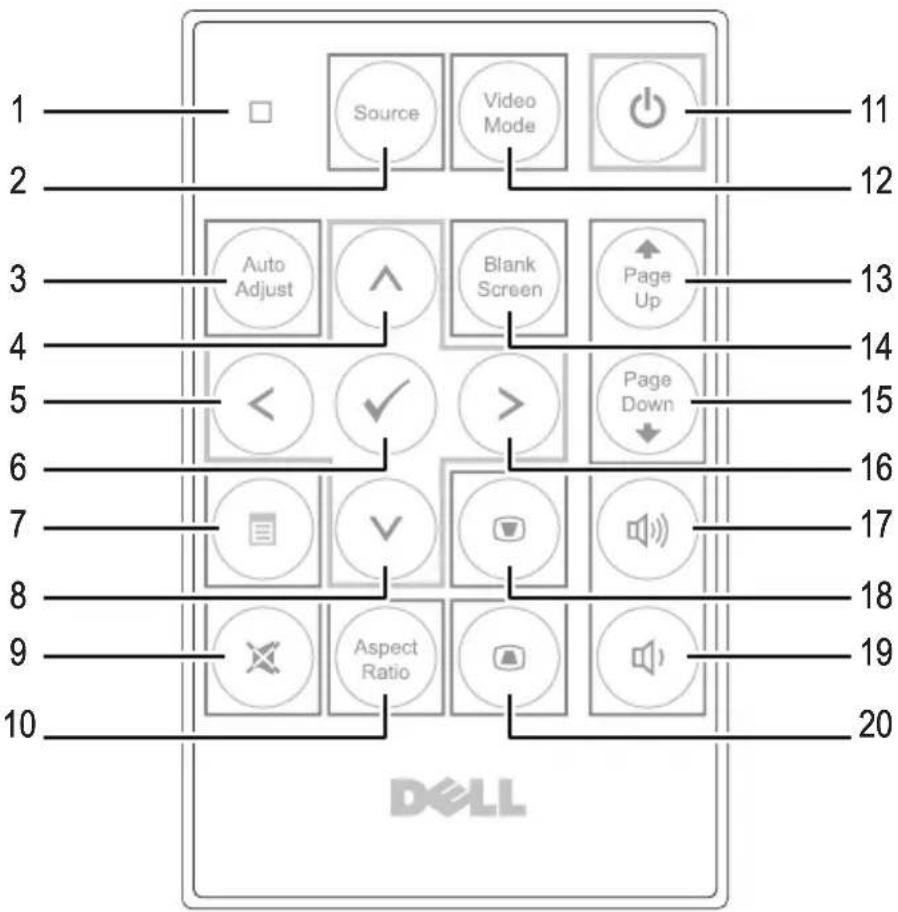

Verwenden der Fernbedienung

1 LED-Lampe LED-Anzeige.

2 Source Drücken Sie diese Taste, um als Signalquelle Digital RGB, Analog RGB, Composite, S-Video oder Component (YPbPr über VGA) auszuwählen.

3 Autom. Anpassen Drücken Sie auf diese Taste, um den Projektor und die Signalquelle zu synchronisieren. Die automatische Einstellfunktion kann nicht verwendet werden, wenn das OSD-Menü aktiviert ist.

4 Auf-Taste Mit dieser Taste wählen Sie einen Eintrag im OSD-Menü aus.

5 Linke-Taste Mit diesen Tasten werden die OSD-Einstellungen geändert.

6 Eingabe Drücken Sie diese Taste, um eine Auswahl zu bestätigen.

7 Menu Drücken Sie diese Taste, um das OSD zu aktivieren.

8 Ab-Taste Mit dieser Taste wählen Sie einen Eintrag im OSD-Menü aus.

9 Stumm Drücken Sie auf diese Taste, um den Ton des Projektorlautsprechers aus- oder einzuschalten.

10	Bildseitenformat	Drücken, um das Format des angezeigten Bildes zu ändern.
11	Ein/Aus Hiermit schalten Sie den Projektor ein und aus. Weitere Informationen hierzu finden Sie unter Einschalten des Projektors auf Seite 17 und Ausschalten des Projektors auf Seite 17.
12	Vidco mode	Der Mikroprojektor Dell 1609WX wurde so vorkonfiguriert, dass eine optimale Wiedergabe von Daten (PC-Grafiken) und Videos (Filme, Spiele usw.) möglich ist. Drücken Sie auf Videomodus, um zwischen den Modi PC, Film, Spiel, sRGB und Nutzer (für das Einrichten und Speichern von bevorzugten Einstellungen) umzuschalten. Drücken Sie einmal auf Videomodus, wird der aktuelle Anzeigemodus angezeigt. Drücken Sie erneut auf Videomodus, können Sie den Anzeigemodus wechseln.
13	Page up Drücken Sie diese Taste, um zur vorhergehenden Seite zu wechseln.
14	Blank screen Drücken, um das Bild aus/cinzublenden.
15	Page down ◆	Drücken Sie diese Taste, um zur nächsten Seite zu wechseln.
16	Rechte Taste ➤	Mit diesen Tasten werden die OSD-Einstellungen geändert.
17	Lautstärke	Drücken Sie die Taste, um die Lautstärke zu erhöhen.
18	Trapezkorrektur	Drücken Sie diese Taste, um die Bildverzerrung zu korrigieren, die durch ein Neigen des Projektors hervorgerufen wurde. (+40/-35 Grad)
19	Lautstärke	Drücken Sie die Taste, um die Lautstärke zu verringern.
20	Trapezkorrektur	Drücken Sie diese Taste, um die Bildverzerrung zu korrigieren, die durch ein Neigen des Projektors hervorgerufen wurde. (+40/-35 Grad)

Verwenden des Bildschirmmenüs (OSD)

Der Projektor verfügt über ein mehrsprachiges Bildschirmmenü (OSD), das mit und ohne angeschlossene Eingangsquelle angezeigt werden kann.

Wechseln Sie zwischen den Menüeinträgen im Hauptmenü, indem Sie auf die oder Tasten des Bedienfeldes des Projektors oder der Fernbedienung drücken. Um ein Untermenü zu wählen, drücken Sie die Eingabe Taste des Projektors oder der Fernbedienung.

Um eine Option zu wählen, drücken Sie oder des Bedienfelds des Projektors oder der Fernbedienung. Die Farbe wechselt zu dunkelblau. Wenn eine Option gewählt wurde, wechselt die Farbe zu dunkelblau. Mit den Tasten oder des Bedienfelds oder der Fernbedienung können Sie die Einstellungen ändern.

Wenn Sie zum Hauptmenü zurückkehren möchten, gehen Sie zur Option Zurück, und drücken auf die Eingabe Taste des Bedienfelds oder der

Fernbedienung.

Um das OSD zu verlassen, gehen Sie zur BEENDEN Option und drücken die Eingabe Taste, oder direkt die Menü Taste auf dem Bedienfeld oder der Fernbedienung.

Hauptmenü

QUELLENAUSWAHL

Das Quellenauswahl-Menü ermöglicht die Wahl der Eingangsquelle des Projektors.

AUTO-QUELLE—Wählen Sie Ein (Standard), damit das Gerät die verfügbaren Eingangssignale automatisch erkennt. Wenn Sie bei eingeschaltetem Projektor die Taste Quelle drücken, findet er automatisch das nächste verfügbare Eingangssignal. Wählen Sie Aus, um das aktuelle Eingangssignal zu speichern.

Wenn Sie die Quelle-Taste drücken, wenn der Auto-Quelle-Modus auf Aus eingestellt ist, können Sie das Eingangssignal manuell wählen.

VGA-A—Drücken Sie auf Eingabe, damit das Gerät das VGA-A-Signal erkennt.

VGA-B—Drücken Sie auf Eingabe, damit das Gerät das VGA-B-Signal erkennt.

DVI-D—Drücken Sie auf Eingabe, damit das Gerät das DVI-D-Signal erkennt.

S-VIDEO—Drücken Sie auf Eingabe, damit das Gerät das S-Video-Signal erkennt.

FBAS-VIDEO—Drücken Sie auf Eingabe, damit das Gerät das Composite-Video-Signal erkennt.

AUTOEINST

Auto-Einst. ist im Gang...

Autom. Anpassen regelt die FREQUENZ und ABSTIMMUNG im PC-Modus automatisch. Während

die Autom. Anpassen aktiv ist, erscheint die Meldung "Auto-Einst. ist im Gang..." auf dem Bildschirm.

SETUP

Umfasst V. Trapez, Auto-Trapez, Projektormodus, Bildseitenformat und Projektor-Info Einstellungen.

V. TRAPEZ—Hiermit korrigieren Sie die Bildverzerrung, die durch ein Neigen des Projektors hervorgerufen wurde.

AUTO-TRAPEZ—Automatischer Ausgleich der Bildverzerrung, die durch Neigen des Projektors entsteht.

PROJEKTORMODUS—Ermöglicht die Wahl des Projektor-Modus, je nach Art der Projektormontage.

• Frontprojektion-Desktop (Standard) — Dies ist die Standardoption.
• Frontprojektion-Decke – Der Projektor stellt das Bild für eine Deckenprojektion auf den Kopf.

- Rückprojektion-Desktop - Der Projektor spiegelt das Bild, so dass der Projektor hinter einer durchscheinenden Leinwand aufgestellt werden kann.

- Rückprojektion-Decke – Der Projektor invertiert das Bild und stellt es auf den Kopf. Sie können von der Rückseite einer durchscheinenden Leinwand an die Decke projizieren.

BILDSEITENFORMAT—Hier können Sie das Bildseitenformat setzen.

- Original — Das Eingangssignal wird auf die Größe des Bildschirms skaliert, wobei das Bildseitenformat der Eingangsquelle beibehalten wird.

• 4.3— Das Eingangssignal wird auf die Bildschirmhöhe skaliert.
• B r Das Eingangssignal wird auf die ganze Bildschirmgröße skaliert.

Verwenden Sie Breit oder 4:3 in folgenden Fällen:

– Die Auflösung des Computers ist höher als WXGA

- Komponentenkabel (720p/1080i/1080p)

PROJEKTOR-INFO—Zeigt den Modellnamen, die aktuelle Eingangsquelle und die Seriennummer des Projektors (PPID#) an.

BILD (im PC-Modus)

Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen:

HELLIGKEIT—Mit den Tasten ◀ und ▶ können Sie die Helligkeit des Bilds einstellen.

KONTRAST—Mit den Tasten ◀ und ➡ können Sie den Kontrast einstellen.

FARBTEMPERATUR—Hier können Sie die Farbtemperatur einstellen. Der Bildschirm erscheint bei höheren Temperaturen kühler, und bei niedrigeren Temperaturen wärmer.

FARBEINST.—Dient der manuellen Einstellung der Rot-, Grün-, und Blauanteile.

Bei einer Einstellung der Werte im Farbeinst. Menü, wird der Benutzermodus aktiviert. Die Werte werden im Benutzermodus gespeichert.

BILD (im Videomodus)

Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen:

HELLIGKEIT—Mit den Tasten ◀ und ➡ können Sie die Helligkeit des Bilds einstellen.

KONTRAST—Mit den Tasten ◀ und ▶ können Sie den Kontrast einstellen.

FARBTEMPERATUR—Hier können Sie die Farbtemperatur einstellen. Der Bildschirm erscheint bei höheren Temperaturen kühler, und bei niedrigeren Temperaturen wärmer.

FARBEINST.—Dient der manuellen Einstellung der Rot-, Grün-, und Blauanteile.

Bei einer Einstellung der Werte im Farbeinst. Menü, wird der Benutzermodus aktiviert. Die Werte werden im Benutzermodus gespeichert.

SÄTTIGUNG—Ermöglicht die Wahl zwischen einer Schwarz-Weiß-Darstellung und einem Bild mit satten Farben. Drücken Sie die Taste, um den Farbanteil im Bild zu verringern. Drücken Sie die Taste, um ihn zu erhöhen.

SCHÄRFE—Hier können Sie die Bildschärfe einstellen. Drücken Sie die Taste ④ , um die Bildschärfe zu verringern, und die Taste ⑤ um sie zu erhöhen.

FÄRBUNG—Drücken Sie auf ◀, um den Grünanteil im Bild zu erhöhen, und >, um den Rotanteil im Bild zu erhöhen (Nur bei NTSC).

ANZEIGE (im PC-Modus)

Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen:

VIDEOMODUS—Ermöglicht die Optimierung des Anzeigemodus des Projektors:

PC, Film, sRGB (für eine bessere Farbwiedergabe), Spiel und Benutzer (benutzerdefinierte Einstellungen). Wenn Sie Weißintensität oder Degamma einstellen, schaltet der Projektor automatisch auf Benutzer um.

ANMERKUNG: Wenn Sie Weißintensität oder Degamma einstellen, schaltet der Projektor automatisch auf Benutzer um.

SIGNALTYP—Ermöglicht die manuelle Einstellung der Signaltypen RGB, YCbCr oder YPbPr.

ZOOM—Drücken Sie auf > , um ein Bild auf dem Projektorbildschirm bis maximal zur 4-fachen Größe zu vergrößern und drücken Sie < , um das vergrößerte Bild wieder zu verkleinern.

ZOOM NAVIGATION—Drücken Sie auf > < ∧ ∨, um sich um Projektionsbildschirm zu bewegen.

WEIßINTENSITÄT—Beim Wert 0 wird die Farbwiedergabe, bei 10 wird die Helligkeit maximiert.

DEGAMMA—Ermöglicht die Wahl eines der 4 voreingestellten (1,2,3,4) Werte, um die Farbwiedergabe des Bildes zu ändern.

H. POSITION—Drücken Sie ⬇, um das Bild nach links, und >, um es nach rechts zu verschieben.

V. POSITION—Drücken Sie ⬇, um das Bild nach unten, und ⭾, um es nach oben zu verschieben.

FREQUENZ—Ermöglicht das Ändern der Taktfrequenz der Anzeigedaten, um sie mit der der Grafikkarte des Computers abzustimmen. Wenn Sie senkrechte, flimmernde Welle sehen, können Sie diese mit einer anderen Einstellung bei Frequenz minimieren. Es handelt sich hierbei nur um eine Grobeinstellung.

ABSTIMMUNG—I Hier wird die Phase des Anzeigesignals mit der Grafikkarte synchronisiert. Ein instabiles oder flimmerndes Bild lässt sich mit der Option Abstimmung korrigieren. Es handelt sich hierbei um eine Feineinstellung.

ANZEIGE (im Videomodus)

Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen:

VIDEOMODUS—Ermöglicht die Optimierung des Anzeigemodus des Projektors:

PC, Film, sRGB (für eine bessere Farbwiedergabe), Spiel und Benutzer (benutzerdefinierte Einstellungen). Wenn Sie Weißintensität oder Degamma einstellen, schaltet der Projektor automatisch auf Benutzer um.

ANMERKUNG: Wenn Sie Weißintensität oder Degamma einstellen, schaltet der Projektor automatisch auf Benutzer um.

SIGNALTYP—Zur manuellen Einstellung der Signaltypen RGB, YCbCr oder YPbPr.

ZOOM—Drücken Sie auf > , um ein Bild auf dem Projektorbildschirm bis maximal zur 4-fachen Größe zu vergrößern und drücken Sie < , um das vergrößerte Bild wieder zu verkleinern.

ZOOM NAVIGATION—Drücken Sie auf ➤ ◀ ∧ √, um sich um Projektionsbildschirm zu bewegen.

WEIßINTENSITÄT—Beim Wert 0 wird die Farbwiedergabe, bei 10 wird die Helligkeit maximiert.

DEGAMMA—Ermöglicht die Wahl eines der 4 voreingestellten Werte (1, 2, 3, 4), um die Farbwiedergabe des Bildes zu ändern.

LAMPE

Mit dem Lampe Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen:

LAMPENSTD.—Hier werden die Betriebsstunden seit dem Zurücksetzen des Lampen-Timers angezeigt.

ENERGIESPAREN—Wählen Sie Ja, um die Stromsparverzögerungszeit einzustellen. Die Verzögerungszeit steht für den Zeitraum, in dem der Projektor keinen Signaleingang hat. Standardmäßig ist hier ein Zeitraum von 120 Minuten gesetzt. Es können jedoch auch 5, 15, 30, 45, 60, oder 120 Minuten gesetzt weden.

Wird innerhalb des Zeitraums kein Eingangssignal festgestellt, ruft der Projektor den Stromsparmodus auf und schaltet die Lampe aus. Wird innerhalb des Zeitraums ein Eingangssignal festgestellt, schaltet sich der Projektor automatisch ein. Wird innerhalb von zwei Stunden kein Eingangssignal festgestellt, schaltet der Projektor vom Stromsparmodus in den Aus-Modus. Drücken Sie die Ein/Aus-Taste, um den Projektor einzuschalten.

ECO-MODUS—Wählen Sie Ein, um den Projektor bei niedrigerer Leistungsstufe (216 Watt) zu nutzen. Dadurch verlängert sich die Lampennutzungsdauer, er läuft leiser und die Luminanzleistung auf dem Bildschirm wird verringert. Wählen Sie Aus, um den Projektor auf normaler Leistungsstufe (256 Watt) zu betreiben.

LAMPE RESET—Wählen Sie nach dem Einsetzen einer neuen Lampe die Option Ja, um den Lampen-Timer zurückzusetzen.

SCHNELL AUSSCHALTEN—Wählen Sie Ja, um den Projektor mit einem einzigen Drücken der Ein/Aus-Taste auszuschalten.

ANMERKUNG: Wenn die Funktion "Schnell ausschalten" aktiviert ist, ist der Ausschaltvorgang ein wenig lauter.

SPRACHE

Das Sprachmenü ermöglicht die Wahl der OSD-Sprache.

ZurückSprache	✓EnglishDeutschFrançaisItalianoEspañolPolskiSvenskaNederlandsPortuguês Ibérico한국어日本語筒体中文繁體中文Русский _ 1,2 ∥
Menü beenden	✓

SONSTIGE

LAUTSTÄRKE—Drücken Sie ◀ und >, um die Lautstärke zu verringern/erhöhen.

STUMM—I Hier können Sie den Ton ein-/ausschalten.

BENUTZERDEFINIERT—Drücken Sie die Eingabetaste. Das Menü Benutzerdefiniert erscheint daraufhin. Wählen Sie Ja, damit der Projektor das Bild als Eigenes Logo aufzeichnet. Dieser Bildschirm ersetzt alle Bildschirmfenster, die das Dell-Logo enthalten. Sie können das Standardbild wiederherstellen, indem Sie im Menü die Option Dell-Logo auswählen.

ANMERKUNG: Um ein Vollbild aufzuzeichnen, stellen Sie sicher, dass das den Projektor erreichende Eingangssignal 1280x800 groß ist.

MENÜ-SICHERUNG—Wählen Sie Ein, um die Menü-Sicherung zu aktivieren, mit der das Bildschirmmenü ausgeblendet wird. Wählen Sie AUS, um die Menüsicherung zu deaktivieren und das OSD-Menü anzuzeigen.

ANMERKUNG: Blendet sich das OSD aus, während Sie die Menü-Sicherung deaktivieren, drücken Sie die Menü Taste des Bedienfelds des Projektors 15 Sekunden lang, und deaktivieren dann die Funktion.

MENÜ-TIMEOUT—Ermöglicht eine Zeitvorgabe für das OSD-Timeout zu bestimmen. Standardmäßig wird das OSD, wenn keine Aktivität vorliegt, nach 30 Sekunden ausgeblendet.

MENÜ-POSITION—Ermöglicht die Wahl der Position des Bildschirmmenüs auf dem Bildschirm.

MENÜTRANSPARENZ—Wählen Sie das Transparenzniveau für den OSD-Hintergrund.

KENNWORT—Ermöglicht den Projektor mit einem Kennwort zu schützen. Die Sicherheitsfunktion ermöglicht es, eine Vielzahl von Zugriffsbeschränkungen einzurichten, mit denen Sie vertrauliche Daten sichern und die unbefugte Benutzung des Projektors vermeiden können. Wenn der Projektor also unbefugt verwendet wird, kann er nicht benutzt werden.

Wählen Sie Ein, um den Kennwortschutz zu aktivieren. Es erscheint der Bitte Kennwort eingeben Bildschirm, der Sie zur Eingabe eines Kennworts auffordert, wenn der Projektor das nächste Mal eingeschaltet wird. Wählen Sie Aus, um den Kennwortschutz zu deaktivieren.

— ANMERKUNG: Der Kennwortschutz ist standardmäßig deaktiviert. Wenn Sie diese Funktion aktiviert haben, werden Sie nach dem Einschalten des Projektors zur Eingabe des Kennworts aufgefordert:

Erste Aufforderung zur Eingabe des Kennworts:

a Gehen Sie in das Menü Sonstige, drücken Sie auf Eingabe und wählen Sie die Option Kennwort, um die Kennwortfunktion mit Aktiv. zu aktivieren.

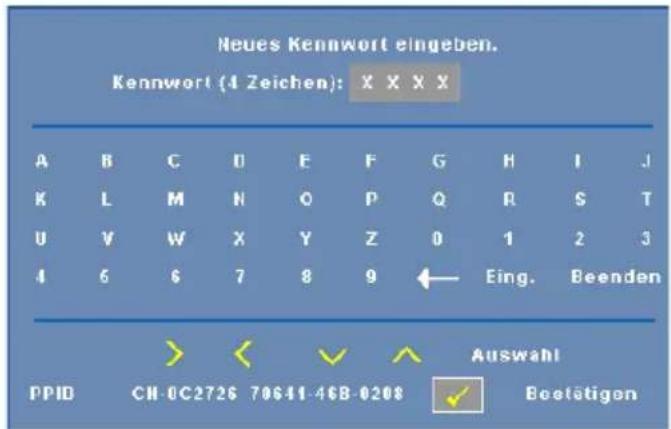

b Beim Aktivieren der Kennwortfunktion erscheint ein Zeichenfeld. Geben Sie über dieses Feld eine vierstellige Nummer ein, und drücken Sie auf die Taste Enter.

c Geben Sie das Kennwort zum Bestätigen ein zweites Mal ein.

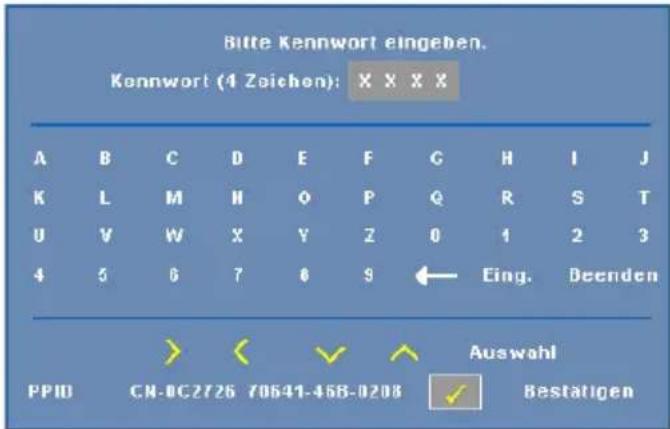

d Wenn das richtige Kennwort eingegeben wurde, können Sie auf alle Funktionen des Projektors zugreifen.

Wenn das Kennwort falsch war, haben Sie noch zwei weitere Versuche. Nach drei ungültigen Versuchen schaltet sich der Projektor automatisch aus.

ANMERKUNG: Falls Sie das Kennwort vergessen haben, wenden Sie sich an DELL™ oder an qualifiziertes Servicepersonal.

Wenn Sie die Kennwortfunktion abbrechen möchten, wählen Sie Aus, und geben Sie das Kennwort ein.

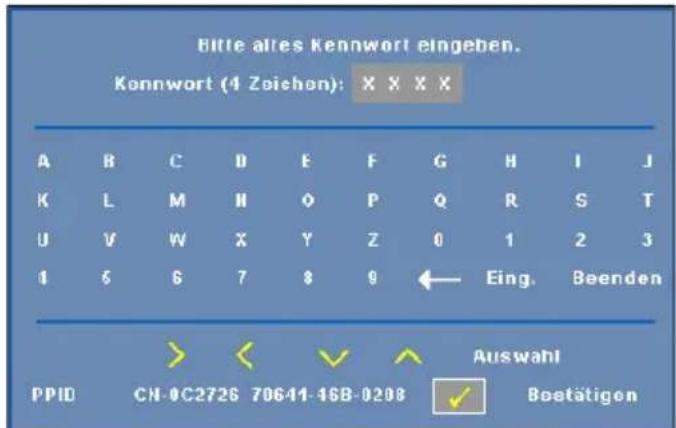

KENNWORT ÄNDERN—Geben Sie zuerst das ursprüngliche Kennwort und dann das neue Kennwort ein, und wiederholen Sie dann das neue Kennwort.

TESTBILD—Wählen Sie Ein, damit das Gerät mit der integrierten Testbild-Funktion einen Selbsttest für die Bildsehärfe und Auflösung durchführt. Wählen Sie Aus, um diese Funktion zu deaktivieren.

DEFAULTWERTE —Wählen Sie Ein, um den Projektor auf die werkseitig vorgegebenen Standardwerte zurückzusetzen. Dazu gehören die Einstellungen für die Signalquellen Computer und Video.

Projektor-Fehlerbeseitigung

Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Fehlerbeseitigung. Besteht das Problem weiterhin, wenden Sie sich an Dell ^™ . Siehe Kontaktaufnahme mit Dell auf Seite 47.

Problem Mögliche Lösung

Auf dem Bildschirm wird kein Bild angezeigt

• Vergewissern Sie sich, dass die Objektivabdeckung entfernt und der Projektor eingeschaltet wurde.
• Vergewissern Sie sich, dass die externe Grafikschnittstelle aktiviert wurde. Wenn Sie mit einem tragbaren Dell™ -Computer arbeiten, drücken Sie (Er-F8). Bei anderen Computern sehen Sie in der entsprechenden Dokumentation nach.
• Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind. Siehe Anschließen des Projektors auf Seite 7.
• Vergewissern Sie sich, dass die Anschlussstifte weder verbogen noch abgebrochen sind.
• Vergewissern Sie sich, dass die Lampe richtig installiert ist (siehe Auswechseln der Lampe auf Seite 41).
• Verwenden Sie im Menü Sonstige Einstellungen die Option Testbild. Vergewissern Sie sich, dass die Farben des Testmusters korrekt sind (sieheTestbild auf Seite 47).

Problem (Fortsetzung)	Mögliche Lösung (Fortsetzung)
Nur teilweise, durchlaufend oder fehlerhaft angezeigtes Bild	1 Drücken Sie die Taste Autom. Anpassen auf der Fernbedienung oder auf dem Bedienfeld.2 Wenn Sie mit einem tragbaren DellTM-Computer arbeiten, stellen Sie die Auflösung des Computers auf WXGA (1280 x 800) oder XGA (1024 x 768) ein:a Klicken Sie mit der rechten Maustaste auf eine freie Stelle des Windows-Desktops, klicken Sie auf Eigenschaften und wählen Sie dann die Registerkarte Einstellungen.b Prüfen Sie, ob beim externen Monitoranschluss 1280 x 800 oder 1024 x 768 Pixel eingestellt ist.c Drücken Sie auf (Fn+F8).Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu.Wenn Sie nicht mit einem tragbaren DellTM-Computer arbeiten, lesen Sie in Ihrer Dokumentation nach.
Die Präsentation wird nicht auf dem Bildschirm angezeigt	Wenn Sie mit einem tragbaren Dell-Computer arbeiten, drücken Sie Fn (Fn+F8).
Das Bild ist instabil oder flimmert	Führen Sie im Bildschirmmenü im Untermenü Anzeige eine Abstimmung durch (nur im PC-Modus, siehe Abstimmung auf Seite 31).
Auf dem Bild erscheinen senkrechte flimmernde Streifen	Stellen Sie im Bildschirmmenü im Untermenü Anzeige die Frequenz ein (nur im PC-Modus, siehe Frequenz auf Seite 31).
Problem (Fortsetzung)Die Bildfarbe stimmt nicht	Mögliche Lösung (Fortsetzung)Erhält die Anzeige ein falsches Signal über den Ausgang der Grafikkarte, wählen Sie als Signaltyp RGB in der OSD-Registerkarte Anzeige.Verwenden Sie im Menü Sonstige Einstellungen die Option Testbild . Vergewissern Sie sich, dass die Farben des Testmusters korrekt sind.
Das Bild ist nicht fokussiert	1 Justieren Sie den Fokussierring am Projektorobjektiv.2 Stellen Sie sicher, dass sich der Projektionsbildschirm in der erforderlichen Entfernung zum Projektor befindet.(3,3 ft [1,0 m] bis 39,4 ft [12 m]).
Das Bild wird bei Wiedergabe einer 16:9-DVD gestreckt	Der Projektor erkennt automatisch das Format des Eingangssignals. Bei der Original-Standardeinstellung behält das Gerät das Format des projizierten Bildes entsprechend des Formats der Eingangsquelle bei.Falls das Bild nach wie vor gestreckt erscheint, passen Sie das Bildseitenverhältnis im OSD-Menü Setup an.
Bild ist invertiert Wählen Sie im Bildschirmmenü die Option Setup und ändern Sie den Projektormodus.
Lampe brennt mit einem Knallgeräusch durch	Wenn die Lampe das Lebensende erreicht, kann sie mit einem lauten Knallgeräusch durchbrennen. In diesem Fall schaltet sich der Projektor nicht wieder ein. Wenn Sie die Lampe wechseln müssen, beachten Sie die Hinweise unter auf Seite 41.
LAMP-Anzeige leuchtet dauerhaft bernsteinfarben	Wenn die LAMP-Warnlampe bernsteinfarben leuchtet, muss die Lampe ausgewechselt werden.
Problem (Fortsetzung)LAMP-Leuchte blinkt orange	Mögliche Lösung (Fortsetzung)Wenn die LED-Anzeigen LAMP und Power bernsteinfarben blinken, ist der Lampenantrieb ausgefallen, und der Projektorschaltet sich automatisch ab.Falls die LAMP-Leuchte orange blinkt und die Power-Leuchte blau leuchtet, ist das Farbrad ausgefallen - der Projektor fährt automatisch herunter.Trennen Sie nach 3 Minuten das Netzkabel ab und schalten Sie dann die Anzeige wieder an. Falls das Problem bestehen bleibt, wenden Sie sich bitte an DellTM (Siehe Kontaktaufnahme mit Dell auf Seite 47).
TEMP-Leuchte leuchtet orange	Der Projektor ist überhitzt. Die Anzeige wird automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Besteht das Problem weiterhin, wenden Sie sich an DellTM (Siehe Kontaktaufnahme mit Dell auf Seite 47).
TEMP-Anzeige blinkt bernsteinfarben	Ein Projektorlüfter ist ausgefallen und der Projektor schaltet sich automatisch aus. Besteht das Problem weiterhin, wenden Sie sich an DellTM (Siehe Kontaktaufnahme mit Dell auf Seite 47).
Das Bildschirmmenü wird nicht angezeigt	Drücken Sie 15 Sekunden lang auf die Taste Menu, um die Menüsicherung aufzuheben. Prüfen Sie die Menüsicherung auf Seite 35.
Die Fernbedienung funktioniert nicht richtig oder nur in einem sehr begrenzten Bereich	Batteriestrom schwach. Prüfen Sie, ob die LED-Anzeige der Fernbedienung zu schwach ist. Falls ja, ersetzen Sie die CR2032 Batterie.

Auswechseln der Lampe

Die folgende Meldung erscheint auf dem Bildschirm, wenn die Lebensdauer Ihrer Projektorlampe zu Ende geht, und ein Lampenwechsel nötig wird:

Die Lampenlebensdauer bei vollem Betrieb geht zu Ende. Ein Lampenwechsel wird empfohlen. www.dell.com/lamps

VORSICHT: Bevor Sie mit den in diesem Kapitel gezeigten Vorgängen beginnen, beachten Sie die auf Seite 6 beschriebenen Sicherheitshinweise.

Wenn Sie die Lampe wechseln:

Schalten Sie den Projektor aus und ziehen den Netzstecker heraus.

VORSICHT: Die Lampe wird während des Gebrauchs sehr heiß. Wechseln Sie die Lampe erst, nachdem sich der Projektor mindestens 30 Minuten lang abgekühlt hat.

1 Schalten Sie den Projektor ab und ziehen Sie den Netzstecker.
2 Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.
3 Lösen Sie die beiden Schrauben, mit denen die Lampenabdeckung befestigt ist, und entfernen Sie die Abdeckung.

VORSICHT: Berühren Sie nie die Glühlampe oder das Lampenglas. Projektorlampen sind leicht zerbrechlich und können bereits bei Berührung beschädigt werden.

VORSICHT: Falls die Lampe platzt, entfernen Sie alle Scherbenreste aus dem Projektor und entsorgen Sie sie entsprechend den geltenden Entsorgungsvorschriften. Weitere Informationen hierzu finden Sie unter www.dell.com/hg.

4 Lösen Sie die beiden Schrauben, mit denen die Lampe befestigt ist.
5 Ziehen Sie die Lampe am Metallgriff nach oben.
6 Setzen Sie die neue Lampe ein.

ANMERKUNG: Dell™ fordert Sie möglicherweise auf, im Rahmen der Garantie gewechselte Lampen an Dell zurückzuschicken. Die Adresse der nächstgelegenen Annahmestelle erhalten Sie ansonsten bei Ihrem örtlichen Abfallentsorgungsbetrieb.

7 Ziehen Sie die beiden Schrauben, mit denen die Lampe befestigt ist.
8 Schließen Sie das Lampenfach wieder und schrauben Sie den Deckel mit den zwei Schrauben fest.
9 Setzen Sie die Lampenbetriebsdauer zurück (Siehe Menü Lampe auf Seite 33)

VORSICHT: Lampenentsorgung (nur für die USA)

DIE LAMPEN IN DIESEM PRODUKT ENTHALTEN QUECKSILBER. SIE MÜSSEN DAHER GEMÄSS ÖRTLICHEN, LANDES- ODER BUNDESVORSCHRIFTEN ODER -GESETZEN WIEDERAUFBEREITET ODER ENTSORGT WERDEN. WEITERE INFORMATIONEN HIERZU FINDEN SIE UNTER WWW.DELL.COM/HG ODER WENDEN SIE SICH AN DIE ELECTRONIC INDUSTRIES ALLIANCE UNTER WWW.EIAE.ORG. INFORMATIONEN ZUR LAMPENENTSORGUNG FINDEN SIE UNTER WWW.LAMPRECYCLE.ORG.

Technische Daten

Lichtröhre 0,65" WXGA DMD Typ A, DarkChip™ 2

Helligkeit 2500 ANSI-Lumen (max.)

Kontrastverhältnis 1900:1 Typisch (Voll Ein/Aus)

Gleichmäßigkeit 85% Typisch (Japan. Standard – JBMA)

Bildpunkte 1280 x 800(WXGA)

Anzeigbare Farben 16,7 Millionen Farben

Farbradgeschwindigkeit 2X

Projektionsobjektiv F-Stop: F/ 2,44\~2,58

Brennweite, F=21,8\~23,8 mm 1,1X manuelles Zoomobjekt

Größe des 27,3 - 359,4 Zoll (diagonal)

Projektionsbildschirms

Projektionsabstand 3,3 - 39,4 ft (1,0 - 12 m)

Videokompatibilität Composite-Video/S-Video: NTSC (J, M, 4,43), PAL (B, D, G, H, I, M, N, Nc, 60), SECAM (B, D, G, K, K1, L)

Component-Video uber VGA & DVI-D: 1080i/p, 720p, 576i/p, 480i/p

Versorgungsspannung Universal AC90-264 50/60 Hz mit PFC-Eingang

Stromverbrauch 256 Watt im Vollmodus, 216 Watt im Ökomodus

Audio 1 Lautsprecher, 8 Watt eff.

Geräuschpegel 34 dB (Λ) Full-on-Modus, 31 dB (Λ) Eco-Modus

Gewicht 4,95 lbs (2,25 kg)

Abmessungen (B x H x T) Extern 11,68 x 7,96 x 3,17 ± 0,04" (296,5 x 202 x 80,5 ± 1 mm)

Umgebungsbedingungen Betriebstemperatur: 5 °C - 35°C (41°F - 95°F)

Luftfeuchtigkeit: max. 80 %

Lagerungstemperatur: 0°C bis 60°C

(32 F bis 140 F

Luftfeuchtigkeit: max. 90%

Zulassungsbestimmunge FCC, CE, VCCI, UL, cUL, Nemko-GS, ICES-003,

E/A-Anschlüsse Stromversorgung: Netzstromeingangsbuchse

Computereingang: zwei D-sub-Eingang für Analog-

/Component-, HDTV-Signale

Computerausgang: ein 15-poliger D-Sub

Video-Eingang: ein Composite-Video-RCA und ein S-Video

Audio-Eingang: eine Klinkenbuchse (3,5 mm

Durchmesser)

Audio-Ausgang: eine Klinkenbuchse (3,5 mm

Durchmesser)

USB-Anschluss: ein USB-Slave zur Remote-

Unterstützung

Ein Mini-DIN-RS323 für kabelgebundene Projektor-

Fernbedienung über den PC

DVI-D-Eingang Ein DVI-D-Anschluss für DVI-D

Signal (HDCP-fähig).

Lampe Lampe vom Benutzer auswechselbar, 200 Watt, 3000

Stunden Nutzungsdauer (bis zu 4000 Stunden im

Stromsparmodus)

ANMERKUNG: Die tatsächliche Betriebszeit der Projektorlampe hängt von Betriebsbedingungen und Art und Weise der Nutzung ab. Wenn der Projektor unter ungünstigen Bedingungen eingesetzt wird – z. B. in staubiger Umgebung, bei hohen Temperaturen oder bei abrupten Stromunterbrechungen – kann sich die Lebensdauer des Leutmittels verkürzen; im schlimmsten Fall kann ein solcher Einsatz zum Ausfall des Leuchtmittels führen. Die angegebene Lebenszeit bei Dell-Projektoren basiert auf dem typischen Einsatz unter nicht ungünstigen Bedingungen, bei dem von mehr als 50 % sämtlicher Testmuster

noch etwa 50 % der Nennhelligkeit des Leuchtmittels erreicht werden. Diese Angabe sagt also nicht aus, dass das Leuchtmittel nach dieser Zeit komplett ausfällt.

RS232-Stiftzuordnung

RS232-Protokoll

• Kommunikationseinstellungen

Anschlusseinstellungen Wert
Baudrate: 19200
Datcnbits: 8
Parität Keine
Stoppbits 1

• Befehlstypen

Um das Bildschirmmenü aufzurufen und die Einstellungen zu ändern.

• Steuerbefehlssyntax (vom PC zum Projektor)

[H][AC][SoP][CRC][ID][SoM][COMMAND]

[II][AC][SoP][CRC][ID][SoM][COMMAND][Wert]

- Beispiel: Power ON-Bcfchl (zuerst Low-Byte)

0xBF, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01

- Steuerbefehlsliste

Den neusten RS232-Code finden Sie auf der Dell Support Site: support.dell.com.

Kompatibilitätsmodi (Analog/Digital)

Auflösung Vert. Fr	Frequenz (Hz) Hor. Frequenz (kHz)
640X480 59,9 31,5
640X480 75 37,5
640X480 85 43,3
720X400 70,1 31,5
720X400 85 37,9
800X600 60,3 37,9
800X600 75 46,9
800X600 85,1 53,7
848X480 60 31
1024X768 60 48,4
1024X768 75 60
1024X768 85 68,7
1280X720 59,9 44,8
1280X768 59,9 47,8
1280X800 59,8 49,7
1280X1024 60 64
1280X1024 75 80
1280X1024 85 91,1
1360X768 60 47,7
1400X1050 60 65,3
1440X900 59,9 55,9
1680X1050 60 65,3
1600X1200 60 75

Kontaktaufnahme mit Dell

Kunden in den USA können die Rufnummer 800-WWW-DELL (800-999-3355) verwenden.

ANMERKUNG: Wenn Sie keine aktive Internetverbindung nutzen können, finden Sie die Kontaktinformationen auf Ihrer Kaufbestätigung, Ihrem Versandzettel, Ihrer Rechnung oder im Produktkatalog von Dell.

Dell bietet eine Reihe verschiedener Support- und Serviceoptionen online oder per Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt, einige Optionen sind möglicherweise für Sie nicht verfügbar. Um sich mit Dell in Verbindung zu setzen, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:

1 Rufen Sie support.dell.com auf.
2 Vergewissern Sie sich, dass im Dropdownmenü Wählen Sie ein Land/eine Region am unteren Seitenrand Ihr Land bzw. Ihre Region ausgewählt ist.
3 Klicken Sie auf Kontaktieren Sie uns im linken Bereich der Seite.
4 Wählen Sie den Link für den benötigten Support oder Service.
5 Wählen Sie die für Sie geeignete Art der Kontaktaufnahme mit Dell aus.

Anhang: Glossar

ANSI-Lumen —Eine Maßeinheit für die Helligkeit. Die Berechnung erfolgt mithilfe eines ein Quadratmeter großen, in neun gleiche Rechtecke geteilten Bildes, wobei der Mittelwert aus den in der Mitte aller Rechtecke gemessenen Luxwerten (Helligkeit) ermittelt wird.

Bildseitenformat —Das am häufigsten verwendete Seitenverhältnis ist 4:3 (4 zu 3). Alte Fernseh- und Computervideoformate haben das Seitenverhältnis 4:3. Das bedeutet, dass die Breite zur Höhe im Verhältnis 4 zu 3 ist.

Helligkeit— Die Menge des Lichts, die von einem Projektionsbild oder -gerät ausgestrahlt wird. Die Helligkeit des Projektors wird in ANSI-Lumen gemessen.

Farbtemperatur— Die Farberscheinung des weißen Lichtes. Eine niedrige Farbtemperatur impliziert wärmeres Licht (mehr gelb/rot), während eine hohe Farbtemperatur kälteres Licht (mehr blau) bedeutet. Die Maßeinheit für die Farbtemperatur ist Kelvin (K).

Component Video—Eine Methode zur Erzeugung hochwertiger Videos in einem Format, das aus dem Luminanzsignal und zwei separaten Chrominanzsignalen besteht, die für Analog-Component Y'Pb'Pr' und für digitales Component Y'Cb'Cr' definiert sind. Component-Video ist verfügbar auf DVD-Playern.

Composite Video — Ein Video-Signal, das Luma (Helligkeit), Chroma (Farbe), Burst (Farbreferenz) in eine Signal-Wellenform (horizontale und vertikale synchronisierte Signale) in eine Signal-Wellenform synchronisiert und in einem einzigen Kabelpaar führt. Es gibt drei Formate: NTSC, PAL und SECAM.

Komprimierte Auflösung— Falls die Auflösung eingehender Bilder größer als die des Projektors ist, wird das resultierende Bild verkleinert, damit es mit der Auflösung des Projektors übereinstimmt. Aufgrund der Kompression einiger digitaler Geräte kann es zu einem Bildverlust kommen.

Kontrastverhältnis— Der Bereich zwischen den Werten für Dunkelheit und Helligkeit in einem Bild, bzw. das Verhältnis zwischen dem minimalen und maximalen Wert. In der Projektorindustrie gibt es zwei Verfahren, das Verhältnis zu messen:

1 Full On/Off (Voll Ein/Aus)—Das Verhältnis des Lichts auf einem ganz weißen Bild (full on) zum Licht auf einem ganz schwarzen (full off) Bild.
2 ANSI — Gemessen wird ein Muster aus 16 abwechselnd schwarzen und weißen Rechtecken. Die durchschnittliche Lichtabgabe der weißen Rechtecke wird durch die durchschnittliche Lichtabgabe der schwarzen Rechtecke geteilt. Das ergibt das ANSI Kontrastverhältnis.

Der Full On/Off Kontrast ist bei einem Projektor immer größer als der ANSI-Kontrast.

dB—Dezibel—Eine Einheit, die den relativen Unterschied einer Kraft oder Intensität, meistens zwischen zwei akustischen oder elektrischen Signalen, ausdrückt. Sie entspricht dem Zehnfachen des allgemeinen Logarithmus des Verhältnisses der zwei Stärken.

Bilddiagonale— Ein Verfahren für die Messung der Größe eines Bildschirms oder Projektionsbildes. Hierbei wird die Strecke zwischen einer Ecke und der gegenüberliegenden Ecke gemessen. Ein Projektionsbild mit einer Höhe von 274-cm und einer Breite von 366-cm hat eine Bilddiagonale von 457-cm. In diesem Dokument wird von der Bilddiagonale eines Computers mit dem herkömmlichen Seitenverhältnis von 4:3 ausgegangen.

DLP®—Digital Light Processing™—Eine von Texas Instruments entwickelte Monitorreflexionstechnologie, bei der kleine, manipulierte Spiegel verwendet werden. Das durch einen Farbfilter geleitete Licht zu den DLP-Spiegeln gesendet, die dann die RGB-Farben zu einem Bild anordnen, das auf den Projektionsschirm projiziert wird. Das wird auch DMD bezeichnet.

DMD— Digitales Mikrospiegelgerät— Jedes DMD besteht aus Tausenden von mikroskopisch kleinen, geneigten, aus einer Aluminiumlegierung bestehenden Spiegeln.

DVI-D—Digitale Visuelle Schnittstelle-Digitaler-Anschluss.

Brennweite— Der Abstand zwischen der Oberfläche einer Linse und dem Brennpunkt.

Frequenz— Die Anzahl der zyklischen Wiederholungen von elektrischen Signalen pro Sekunde. Die Frequenz wird in Hz (Hertz) angegeben.

Hz (Hertz)— Einheit für Frequenz.

Trapezkorrektur— Mit Hilfe der Trapezkorrektur kann die Bildverzerrung (normalerweise ist das verzerrte Bild wie ein Trapez oben breiter und unten schmaler) eines Projektionsbilds korrigiert werden, die durch einen ungünstigen Winkel des Projektors zur Projektionsfläche hervorgerufen wird.

Maximalabstand— Der maximal mögliche Abstand zwischen Projektor und Projektionsschirm, bei dem in einem vollständig abgedunkelten Raum noch ein brauchbares Bild erzeugt (das hell genug ist).

Maximale Bildgröße—Das größtmögliche Bild, das ein Projektor in einem abgedunkelten Raum erzeugen kann. Sie ist normalerweise begrenzt durch die

optische Brennweite.

Minimalabstand— Der minimal mögliche Abstand zwischen Projektor und Projektionsschirm, bei dem ein Bild noch scharf gestellt werden kann.

NTSC—National Television Standards Committee. Nordamerikanischer Sendestandard mit einem Videoformat von 525 Zeilen bei 30 Bildern pro Sekunde.

PAL—Phase Alternating Line. Nordamerikanischer Sendestandard mit einem Videoformat von 625 Zeilen bei 25 Bildern pro Sekunde.

Rückprojektion— Mit dieser Funktion können Sie ein Bild horizontal spiegeln. Bei der normalen Projektion von vorne erscheinen Texte, Grafiken usw. dann verkehrt herum. Die Rückprojektion wird für die Projektion von hinten verwendet.

RGB— Rot, Grün, Blau— Für die Beschreibung eines Monitors verwendet, der die Signale für diese drei Farben getrennt erhalten muss.

S-Video—Ein Videoübertragungsstandard, für den ein 4-poliger Mini-DIN-Anschluss benötigt wird. Die Videoinformationen werden über zwei Signalkabel gesendet: Luminanz (Helligkeit, Y) und Chrominanz (Farbe, C). S-Video wird auch als Y/C bezeichnet.

SECAM— Ein französischer und internationaler Sendestandard, der PAL ähnelt, der sich jedoch bei der Übertragung vom Farbinformationen einer abweichenden Methode bedient.

SVGA— "Super Video Graphics Array"— 800 x 600 Pixel

SXGA— "Super Ultra Graphics Array"— 1280 x 1024 Pixel

UXGA— "Ultra Extended Graphics Array"— 1600 x 1200 Pixel

VGA— "Video Graphics Array"— 640 x 480 Pixel

Zoomobjektiv— Objektiv mit einer variablen Brennweite, mit dem das Bild vergrößert bzw. verkleinert werden kann.

Zoomverhältnis— Das Verhältnis zwischen dem größten und kleinsten Bild, das mit dem Objektiv eines Projektors bei einem festen Abstand zum Projektionsschirm erzeugt werden kann. Wenn zum Beispiel das nicht vergrößerte Bild 100 cm groß ist, ist bei einem Zoomverhältnis 1,4:1 das vergrößerte Bild 140 cm groß.

Stichwortverzeichnis

A

Anschließen des Projektors

An einen Computer 8, 9

Anschließen eines Computers mit einem RS232-Kabel 10

Anschließen mit einem Component-Kabel 14

Anschließen mit einem Composite-Kabel 13

Anschließen mit einem HDMI-Kabel 15

Anschließen mit einem S-Video-Kabel 12

Composite-Videokabel 13

DVI-D-Adapter 16

HDMI-Kabel 16

Netzkabel 8, 9, 10, 12, 13, 14, 16

RS232-Kabel 10

S-Video-Kabel 12

USB-auf-USB-Kabel 8, 9

VGA-auf-VGA-Kabel 8, 9, 11

VGA-auf-YPbPr-Kabel 14

Anschlüsse

Audioausgangsanschluss 7

Audioeingangsanschluss 7

Composite-Videoanschluss 7

DVI-D-Eingangsanschluss 7

Netzanschluss 7

RS232-Anschluss 7

Schlitz für Sicherheitsschloss 7

S-Video-Anschluss 7

USB-Remote-Anschluss 7

VGA-A-Ausgang (Monitordurchschleife) 7

VGA-A-Eingangsanschluss (D-Sub) 7

VGA-B-Eingangsanschluss (D-Sub) 7

Auswechseln der Lampe 41

B

Bedienfeld 21

Bildschirmmenü (OSD) 25

Anzeige (im PC-Modus) 30

Anzeige (im Videomodus) 31

Autom. Anpassen 27

Bild (im PC-Modus) 28

Bild (im Videomodus) 29

Hauptmenü 26

Lampe 32

Quellenauswahl 26

Setup 27

Sonstiges 34

Sprache 33

C

Ein-/Ausschalten des Projektors

Ausschalten des Projektors 17

Einschalten des Projektors 17

Einstellen des Projektionsbildes 18

Einstellen der Projektorhöhe 18

Projektor absenken

Einstellrad für die Feineinstellung des Anzeigewinkels 18

Höhenregulierungstaste 18

Höhenverstellbarer Fuß 18

Einstellen von Zoom und Bild- scharfe 19

Fokusring 19

Zoom-Regler 19

F

Fernbedienung 24

IR-Empfänger 22

P

Projektor 6

Bedienfeld 6

Fokusring 6

Höhenregulierungstaste 6

IR-Empfänger 6

Objektiv 6

Zoom-Regler 6

s

Störungen beheben 37

Dell kontaktieren 37

Support

Kontaktaufnahme mit Dell 47

T

Technische Daten

Abmessungen 44

Anzeigbare Farben 43

Audio 43

Bildpunkte 43

E/A-Anschlüsse 44

Farbradgeschwindigkeit 43

Geräuschpegel 44

Gewicht 44

Gleichmäßigkeit 43

Größe des

Projektionsbildschirms 43

Helligkeit 43

Kompatibilitätsmodi 46

Kontrastverhältnis 43

Lampe 43

Lichtröhre 43

Projektionsabstand 43

Projektionsobjektiv 43

RS232-Protokoll 45

Stromverbrauch 43

Umgebungsbedingungen 44

Versorgungsspannung 43

Videokompatibilität 43

Zulassungsbestimmungen 44

Telefonnummern 47
