1420X - Projektor DELL - Kostenlose Bedienungsanleitung

Produkttyp	Videoprojektor
Projektionstechnologie	DLP
Auflösung	XGA (1024 x 768)
Helligkeit	2000 ANSI-Lumen
Kontrastverhältnis	2000:1
Lampenlebensdauer	3000 Stunden (Normalmodus)
Stromverbrauch	230 W (max.)
Gewicht	2,5 kg

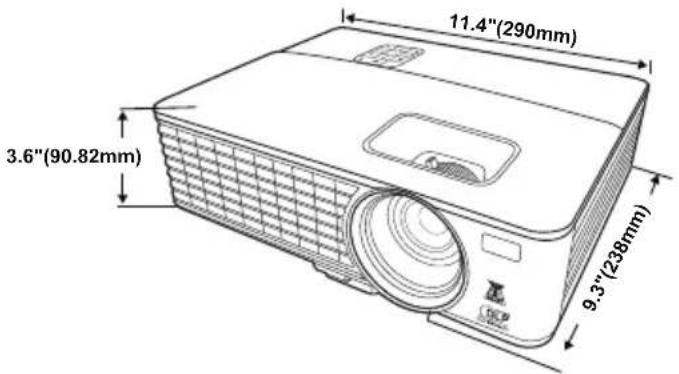

Abmessungen (B x T x H)	315 x 230 x 95 mm
Anschlüsse	VGA, HDMI, Composite, S-Video, USB
Projektionsgröße	30 bis 300 Zoll
Projektionsabstand	1,2 bis 12 m
Spannung	100–240 V AC, 50/60 Hz
Lampentyp	P-VIP 200 W
Reinigung	Staubsauger mit weicher Bürste, nicht scheuernde Reinigungsmittel
Sicherheit	Kensington-Schloss, Überhitzungsschutz
Reparatur und Ersatzteile	Lampe, Filter, Lüfter, Netzteil
Betriebstemperatur	5°C bis 35°C
Lieferumfang	Projektor, Netzkabel, Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - 1420X DELL

Wie schließe ich meinen Dell 1420X an einen Laptop an?

Verwenden Sie ein VGA- oder HDMI-Kabel (je nach Modell). Schließen Sie das Kabel an den Projektor und den Laptop an. Wählen Sie am Projektor die richtige Quelle über die Source-Taste.

Wie tausche ich die Lampe aus?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Entfernen Sie die Abdeckung des Lampenfachs, lösen Sie die Schrauben und ziehen Sie die alte Lampe heraus. Setzen Sie die neue Lampe ein und schließen Sie die Abdeckung. Setzen Sie den Lampenzähler über das Menü zurück.

Warum zeigt der Projektor ein dunkles oder verzerrtes Bild?

Überprüfen Sie die Helligkeitseinstellungen, den Fokus (Fokusring) und die Trapezkorrektur. Reinigen Sie die Linse mit einem weichen Tuch. Stellen Sie sicher, dass der Projektor richtig zum Bildschirm ausgerichtet ist.

Kann ich den Projektor an der Decke montieren?

Ja, der Dell 1420X unterstützt Deckenmontage. Verwenden Sie eine kompatible Halterung und aktivieren Sie im Menü die Deckenmontage-Option, um das Bild zu spiegeln.

Wie reinige ich den Filter?

Schalten Sie den Projektor aus. Entfernen Sie den Filter (seitlich oder hinten). Reinigen Sie ihn mit einem Staubsauger oder waschen Sie ihn mit Wasser und lassen Sie ihn vollständig trocknen. Setzen Sie den Filter wieder ein.

Welche Auflösung wird empfohlen?

Die native Auflösung beträgt 1024 x 768 (XGA). Für optimale Bildqualität sollten Sie diese Auflösung am Quellgerät einstellen.

Warum schaltet sich der Projektor automatisch aus?

Mögliche Ursachen: Überhitzung (Lüfter verstopft, Filter verschmutzt), Lampenfehler oder Stromversorgungsproblem. Lassen Sie das Gerät abkühlen und überprüfen Sie die Luftzirkulation.

Kaann ich einen USB-Stick anschließen?

Der USB-Anschluss dient hauptsächlich zur Servicezwecken oder zur Firmware-Aktualisierung. Für die Wiedergabe von Medien benötigen Sie einen externen Player.

Wie stelle ich die Trapezkorrektur ein?

Drücken Sie die Menu-Taste, navigieren Sie zu Einstellungen > Trapezkorrektur. Passen Sie die Werte mit den Pfeiltasten an, bis das Bild rechteckig ist.

Welche Fernbedienung wird benötigt?

Die Dell 1420X wird mit einer Infrarot-Fernbedienung geliefert. Sollte sie verloren gehen, können Sie einen Universalfernbedienung mit Dell-Code programmieren.

BEDIENUNGSANLEITUNG 1420X DELL

Dell™ 1420X/1430X-Projektor

Bedienungsanleitung

Hinweise, Vorsichtshinweise und Warnungen

HINWEIS: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit denen Sie den Projektor besser einsetzen können.

VORSICHT: VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie dies vermieden werden kann.

WARNUNG: Eine WARNUNG weist auf Gefahrenquellen hin, die Sachschäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

Irrtümer und technische Änderungen vorbehalten.

© 2011 Dell Inc. Alle Rechte vorbehalten.

Reproduktionen dieser Materialien sind ohne vorherige schriftliche Genehmigung von Dell Inc. strengstens untersagt.

Marken in diesem Text: Dell und das DELL -Logo sind Marken der Dell Inc.; DLP und das DLP-Logo sind Marken der TEXAS INSTRUMENTS INCORPORATED; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. verzichtet auf sämtliche Besitzrechte an Marken und Handelsbezeichnungen, die nicht ihr Eigentum sind.

Modell 1420X/1430X

Februar 2012 Rev. A00

Inhaltsverzeichnis

1 Ihr Dell-Projektor 5

Informationen über den Projektor 6

2 Projektor anschließen 8

Computeranschluss 9

Computer über VGA-Kabel anschließen ..... 9

Monitorverbindung mit VGA-Kabeln durchschleifen 10

DVD-Player anschließen 11

DVD-Player über S-Video-Kabel anschließen . . . 11

DVD-Player über Composite- Videokabel anschließen 12

DVD-Player über Component- Videokabel anschließen 13

3 Bedienen des Projektors ..... 14

Einschalten des Projektors 14

Ausschalten des Projektors 14

Einstellen des Projektionsbildes 15

Anheben des Projektors 15

Absenken des Projektors ..... 15

Einstellen von Zoom und Bildschärfe 16

Einstellen der Bildgröße ..... 17

Bedienfeld verwenden 19

Verwendung der Fernbedienung 21

Einlegen der Batterien in die Fernbedienung ..... 23

Betriebsbereich der Fernbedienung 24

Verwendung des On-Screen Display 25

Eingabequelle 25

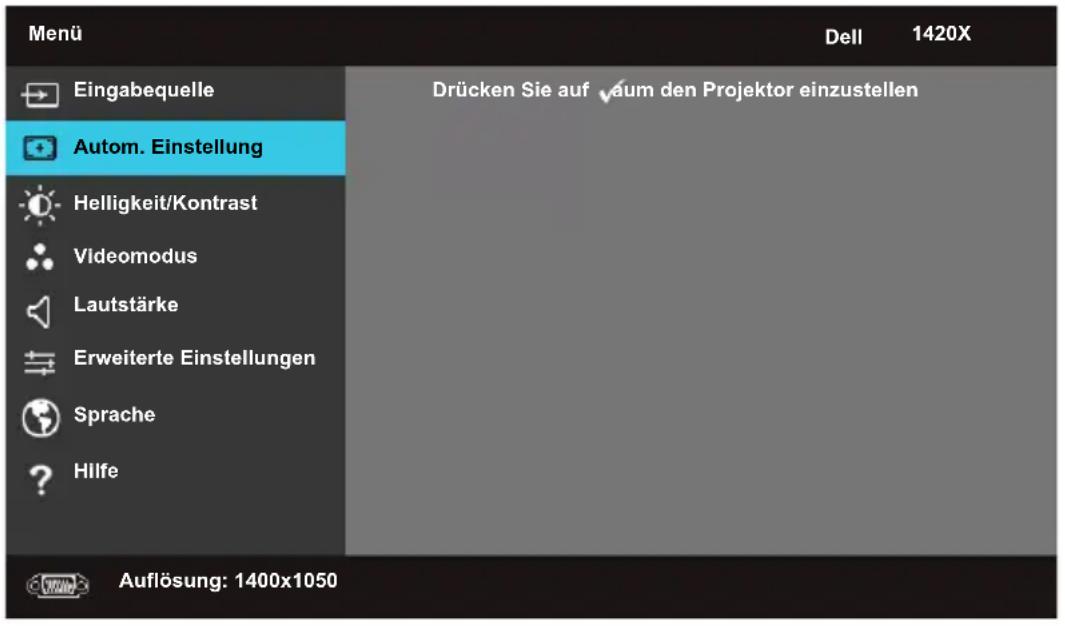

Autom. Einstellung 26

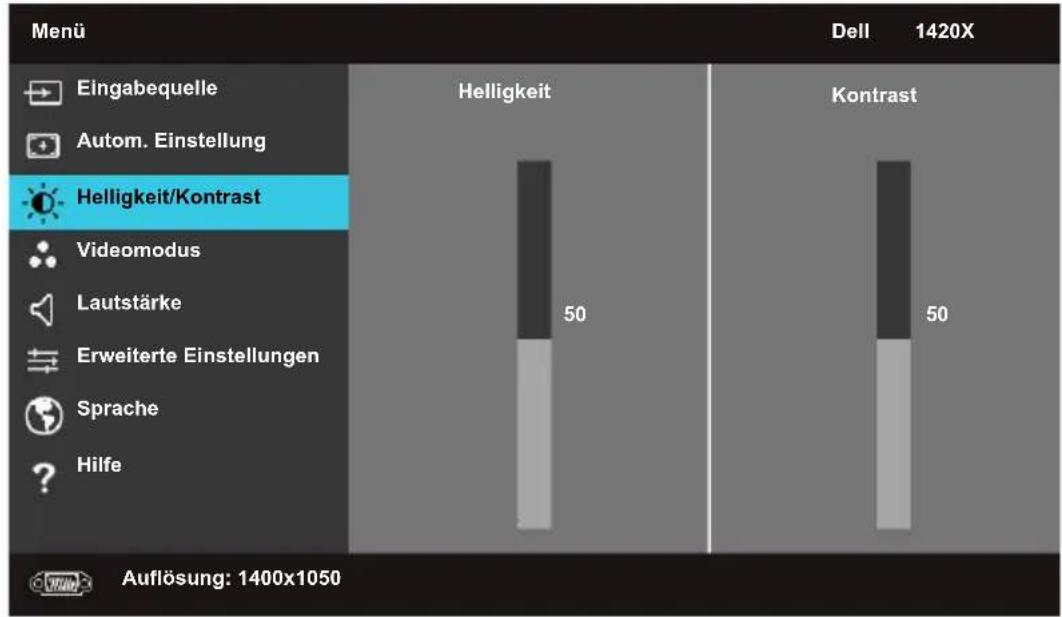

Helligkeit/Kontrast 27

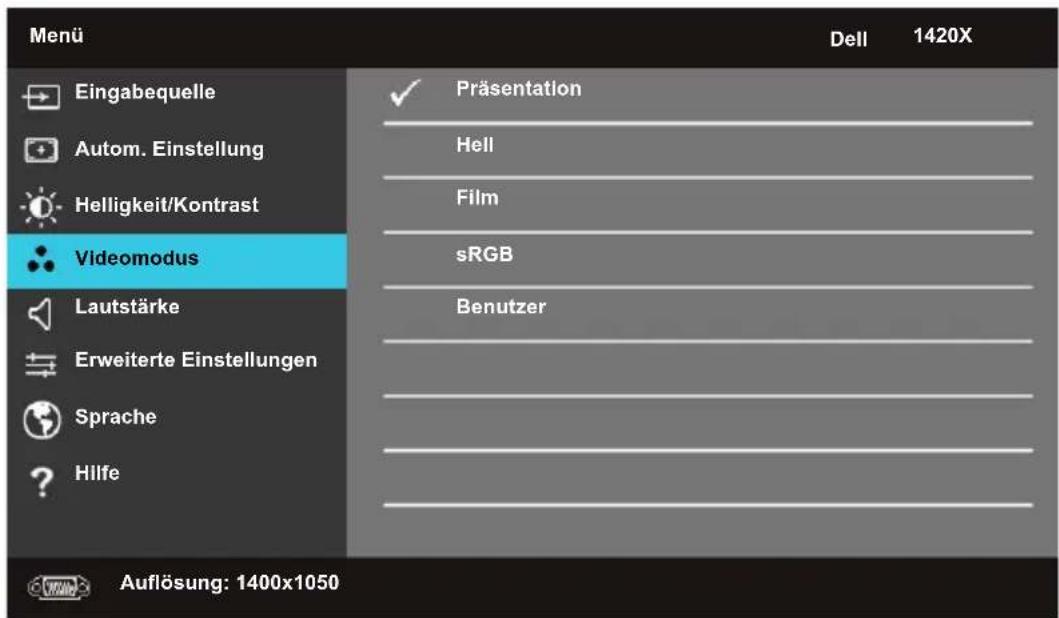

Videomodus 28

Lautstärke 28

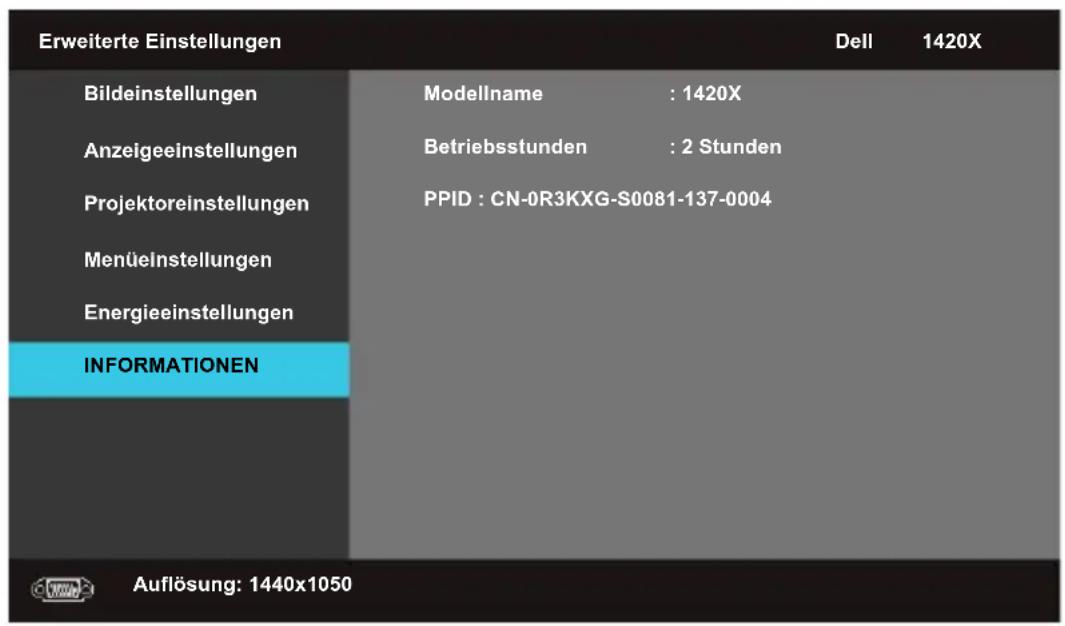

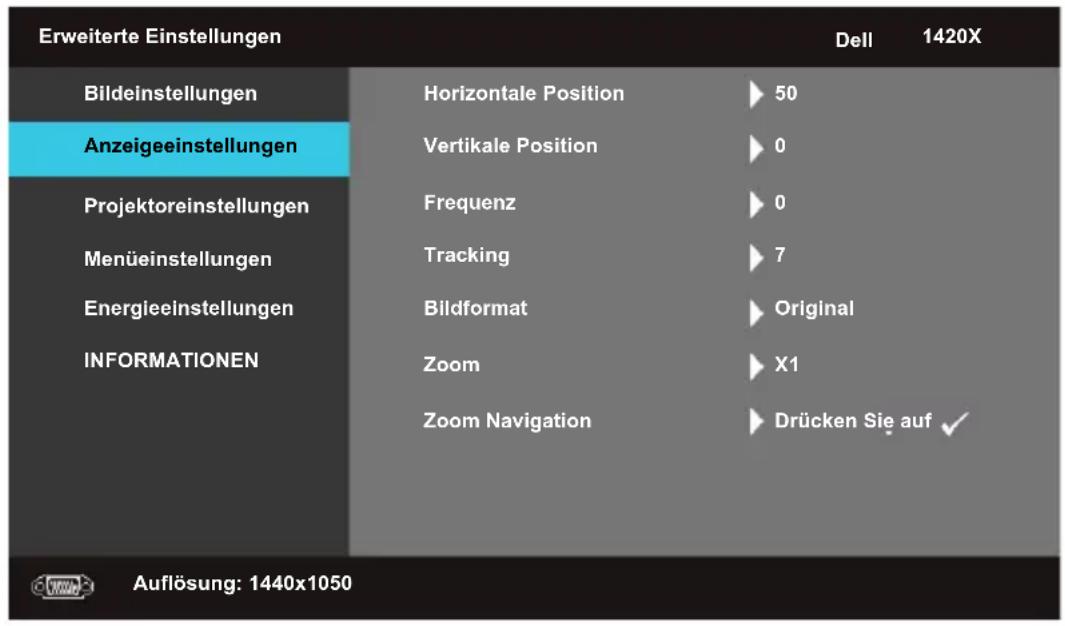

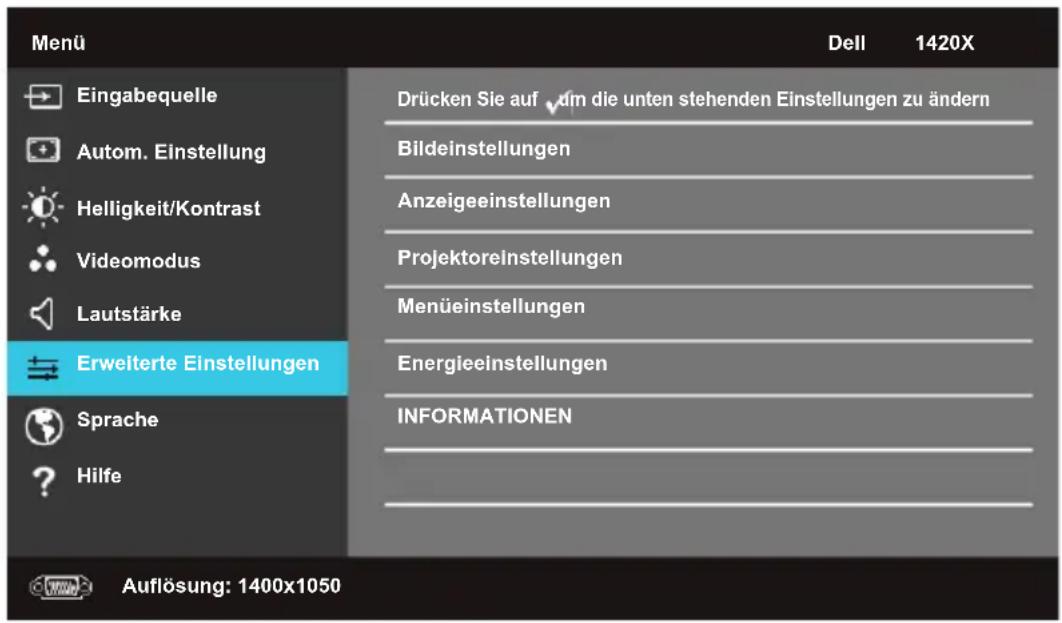

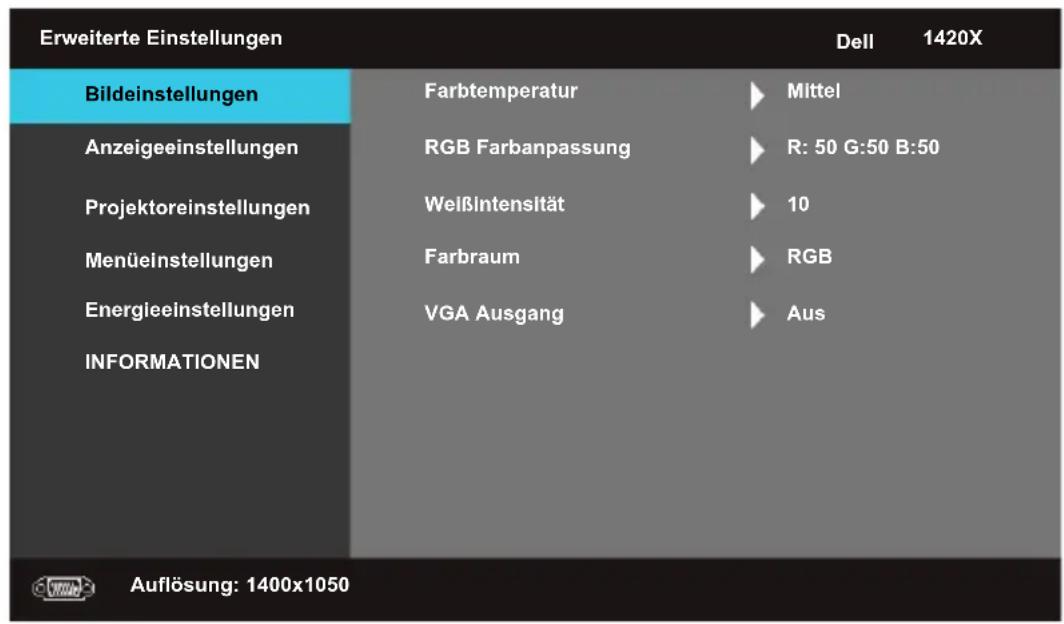

Erweiterte Einstellungen 29

Sprache 43

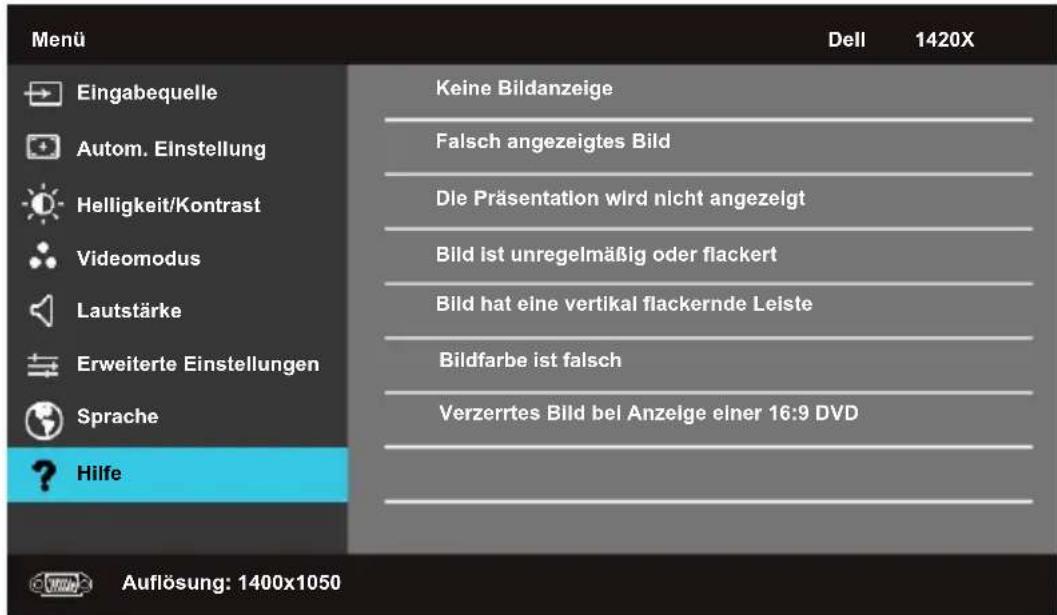

Hilfe 43

4 Projektor-Problemlösung 44

Führungssignale 48

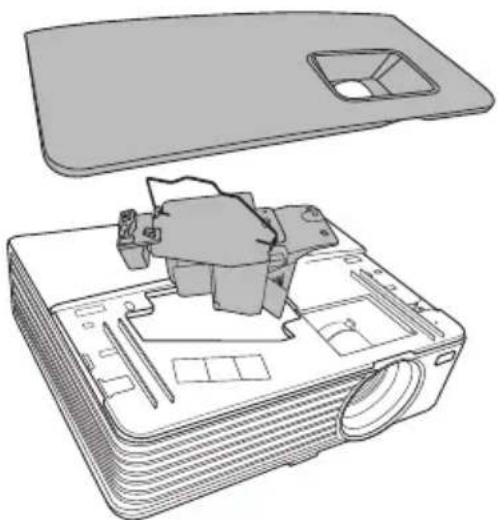

Auswechseln der Lampe 49

5 Technische Daten 51

6 Kontakt zu Dell 56

7 Anhang: Glossar 57

Ihr Dell-Projektor

Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Prüfen Sie den Lieferumfang auf Vollständigkeit; wenden Sie sich an Dell, falls etwas fehlen sollte.

Lieferumfang

Netzkabel VGA-Kabel; 1,8 m (VGA zu VGA)

Fernbedienung mit Batterie Bedienungsanleitung auf CD & Dokumentation

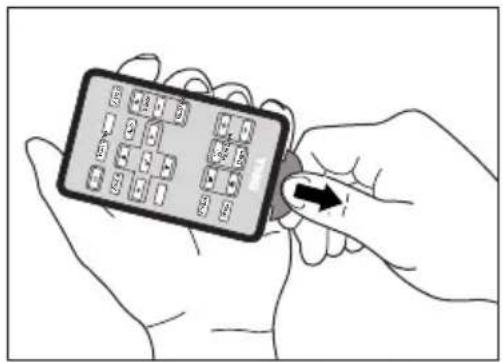

Ziehen Sie die Lasche ab, bevor Sie die Fernbedienung verwenden

Informationen über den Projektor

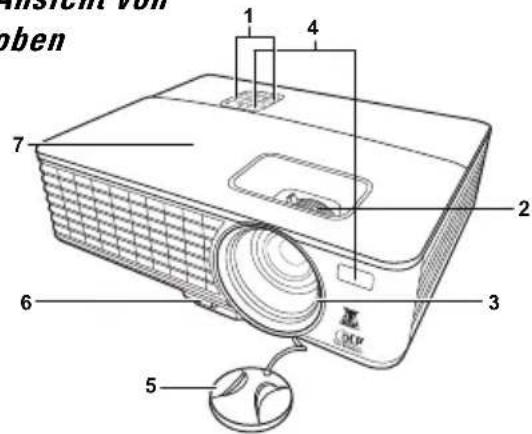

Ansicht von oben

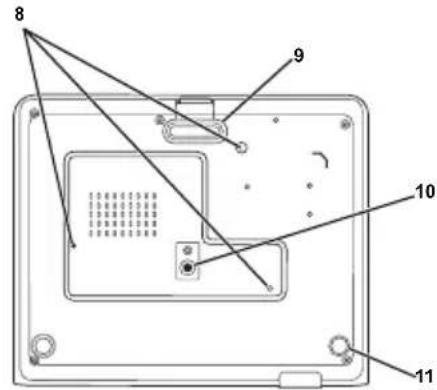

Ansicht von unten

1 Bedienfeld

2 Zoom-Regler und Fokusring

3 Objektiv

4 IR-Empfänger

5 Objektivkappe

6 Schnellauslösetaste

7 Lampenabdeckung

8 Montagebohrungen für Deckenhalterung: Schraubgewinde M3 x 4,6mm Tiefe. Empfohlenes Drehmoment <8 kgf-cm

9 Vorderer Einstellfuß

10 Montagebohrung für Stativ: Mutter, 1/4 Zoll * 20 UNC

11 Neigungsverstellungsrad

WARNUNG: Sicherheitshinweise

1 Nehmen Sie den Projektor nicht in der Nähe von Geräten in Betrieb, die starke Hitze produzieren.

2 Nehmen Sie den Projektor nicht an sehr staubigen Orten in Betrieb. Der Staub kann zu einer Fehlfunktion des Projektors und zum automatischem Abschalten des Projektors führen.

3 Vergewissern Sie sich, dass der Projektor an einem gut belüfteten Ort aufgestellt ist.

4 Niemals Belüftungsschlitze und Öffnungen im Projektorgehäuse blockieren.

5 Sorgen Sie dafür, dass der Projektor bei für ihn geeigneten Temperaturen (0°C - 35°C) betrieben wird.

6 Berühren Sie nicht die Entlüftungsöffnung: Diese kann sich im Betrieb stark erhitzen und bleibt auch nach dem Abschalten des Projektors noch eine Weile lang heiß.

7 Blicken Sie im Betrieb des Projektors nicht in das Objektiv; andernfalls kann es zu Augenschädigungen kommen.

8 Legen Sie keinerlei Gegenstände in der Nähe oder vor dem Projektor ab, decken Sie das Objektiv im Betrieb nicht ab: Die dadurch entstehende Hitze kann den jeweiligen Gegenstand stark beschädigen oder gar zerstören.

HINWEIS:

• Versuchen Sie nicht, den Projektor selbst an der Decke zu installieren. Überlassen Sie solche Arbeiten einem qualifizierten Techniker.
• Empfohlener Projektor-Deckenmontagesatz (Artikelnummer: C4504). Weitere Informationen finden Sie auf der Dell-Kundendienstwebseite unter support.dell.com.
• Weitere Informationen finden Sie in den mit dem Projektor gelieferten Sicherheitshinweisen.

2

Projektor anschließen

1 Mini-USB-(Typ B)-Fernbedienungsanschluss		7 Audioeingang
2 VGA-A-Ausgang(durchgeschliffences Signal)		8 Schlitz für Sicherheitsschloss
3 VGA-A-Eingang (D-Sub) 9 Audioausgang
4	VGA-B-Eingang (D-Sub)	10	Composite-Videoanschluss
5	RS232 Steuerungsanschluss	11	Netzanschluss
6 S-Video-Anschluss

WARNUNG: Bevor Sie mit den in diesem Kapitel gezeigten Schritten beginnen, beachten Sie die auf Seite 6 beschriebenen Sicherheitshinweise.

Computeranschluss

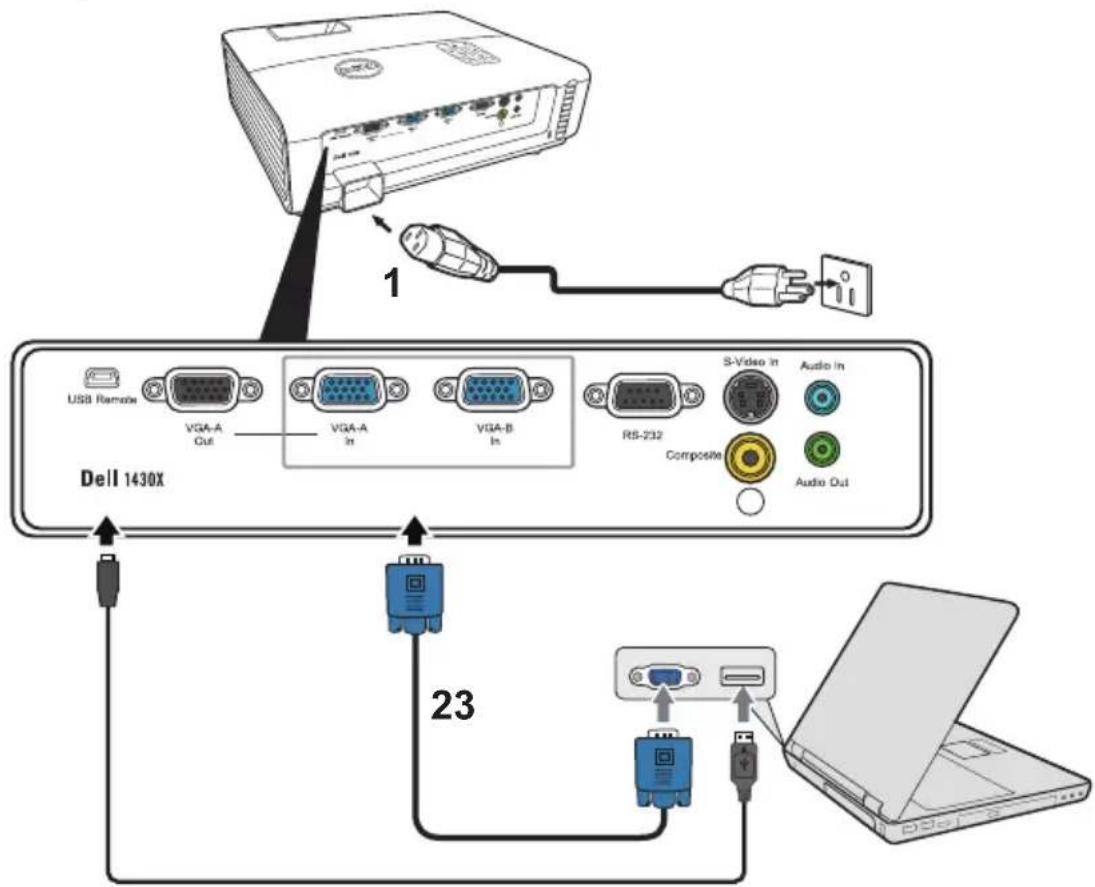

Computer über VGA-Kabel anschließen

1 Netzkabel

2 VGA-zu-VGA-Kabel

3 USB-A-zu-Mini-USB-B-Kabel

HINWEIS: Das Mini-USB-B-Kabel ist nicht im Lieferumfang enthalten.

HINWEIS: Das Mini-USB-B-Kabel muss angeschlossen sein, falls Sie die Seite aufwärts- und Seite abwärts-Tasten der Fernbedienung nutzen möchten.

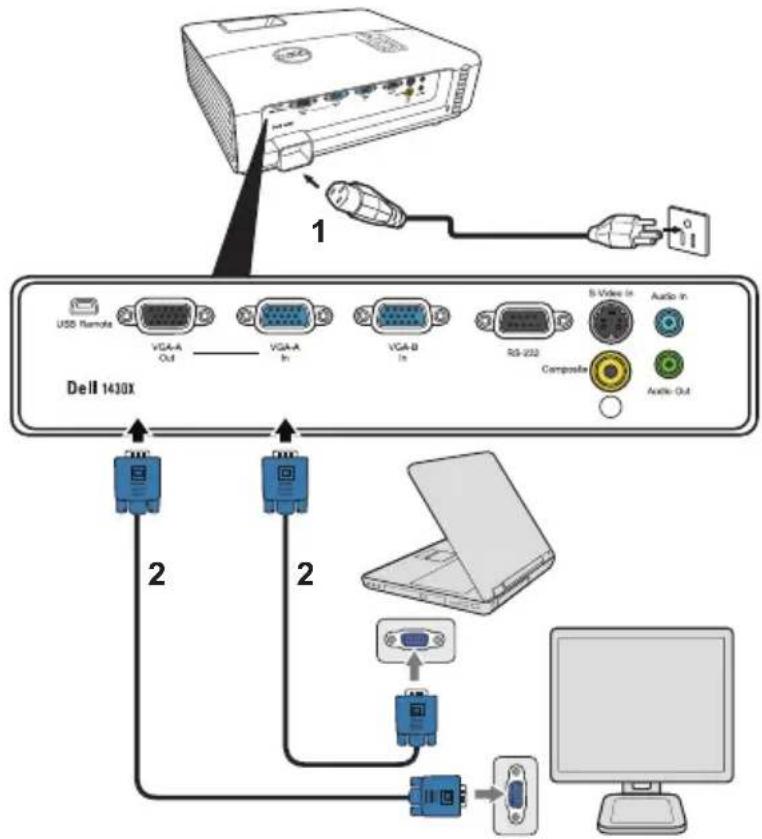

Monitorverbindung mit VGA-Kabeln durchschleifen

1 Netzkabel

2 VGA-zu-VGA-Kabel

HINWEIS: Ihr Projektor wird mit einem VGA-Kabel geliefert. Weitere VGA-Kabel können Sie über die Dell-Webseite www.dell.com erwerben.

DVD-Player anschließen

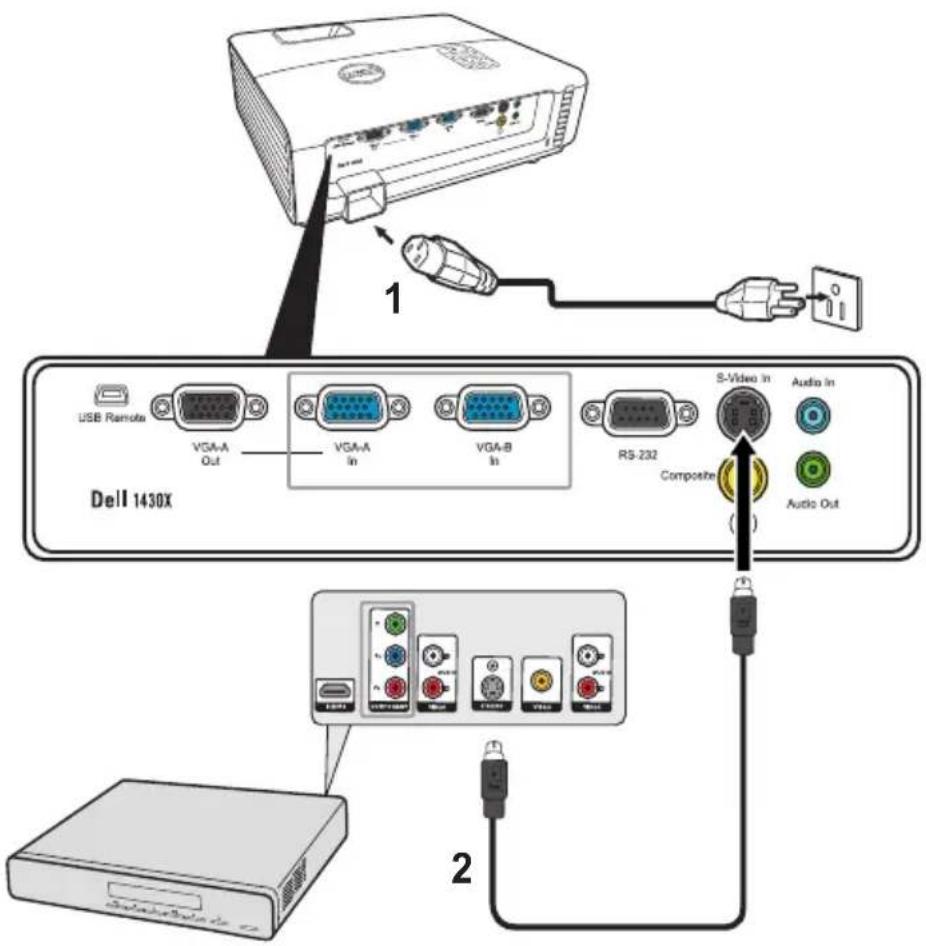

DVD-Player über S-Video-Kabel anschließen

1 Netzkabel
2 S-Video-Kabel

HINWEIS: Das S-Video-Kabel ist nicht im Lieferumfang enthalten. Sie können S-Video-Verlängerungskabel (15 m/30 m) über die Dell-Website www.dell.com erwerben.

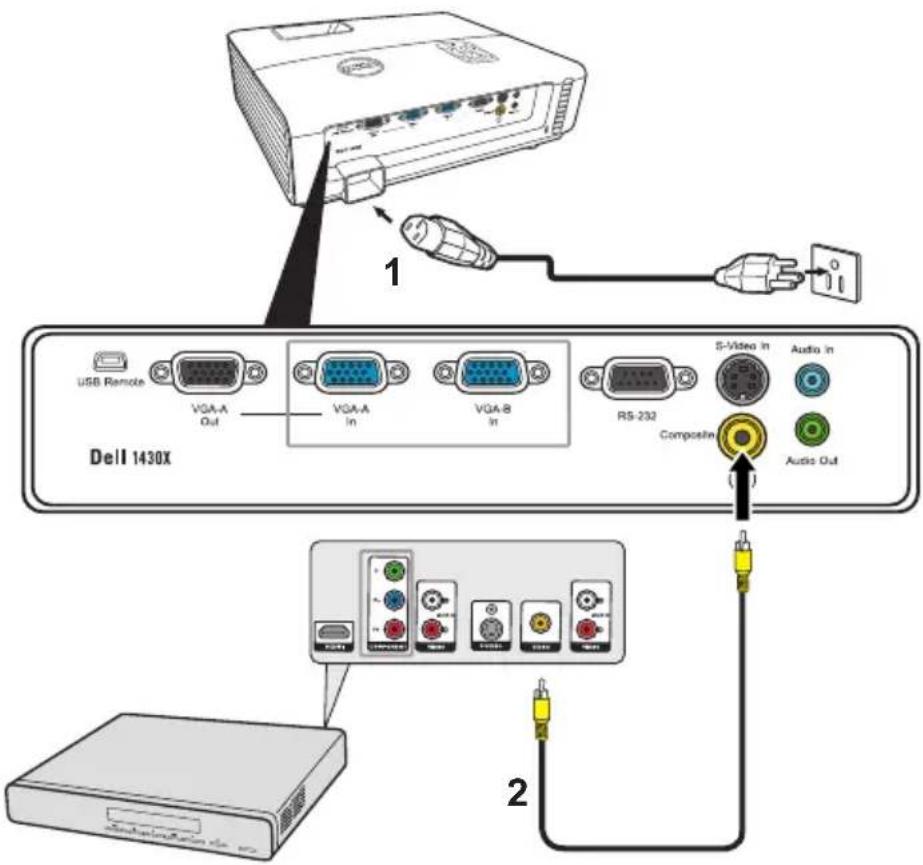

DVD-Player über Composite-Videokabel anschließen

HINWEIS: Das Composite-Kabel ist nicht im Lieferumfang enthalten. Sie können Composite-Verlängerungskabel (15 m/30 m) über die Dell-Website www.dell.com erwerben.

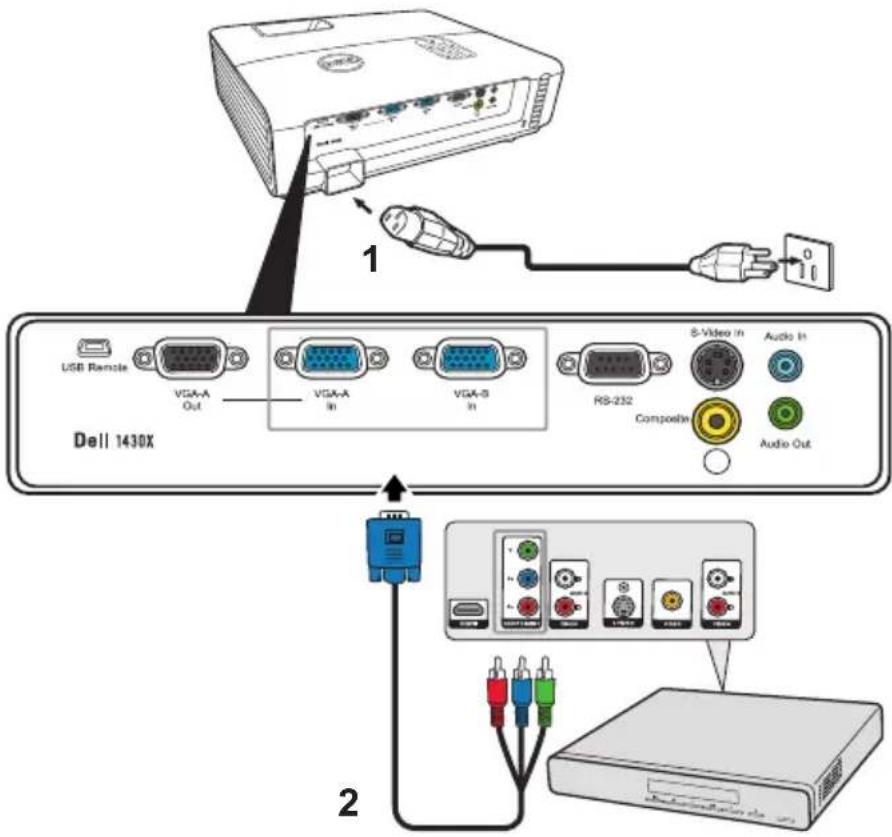

DVD-Player über Component-Videokabel anschließen

1 Netzkabel

2 VGA-zu-Component-Videokabel

HINWEIS: Das VGA-zu-Component-Videokabel ist nicht im Lieferumfang enthalten. Sie können VGA-zu-Component-Verlängerungskabel (15 m/30 m) über die Dell-Website www.dell.com erwerben.

Bedienen des Projektors

Einschalten des Projektors

HINWEIS: Schalten Sie die Projektor ein, bevor Sie die Signalquelle (Computer, DVD-Player, etc.) einschalten. Die Lampe der Ein/Aus-Taste blinkt so lange blau, bis sie gedrückt wird.

1 Entfernen Sie den Objektivschutz.
2 Schließen Sie das Netzkabel und die notwendigen Signalkabel an. Informationen zum Anschließen des Projektors finden Sie unter "Projektor anschließen" auf Seite 8.
3 Drücken Sie die Ein/Aus-Taste (siehe "Bedienfeld verwenden" auf Seite 19 zur genauen Position der Ein/Aus-Taste).
4 Schalten Sie dann die Signalquelle (Computer, DVD-Player usw.) ein.
5 Schließen Sie die Signalquelle über ein passendes Kabel an den Projektor an. Unter "Projektor anschließen" auf Seite 8 finden Sie Hinweise zum Anschluss von Signalquellen an den Projektor.
6 Die Eingangsquelle des Projektors ist auf VGA-A voreingestellt. Wechseln Sie die Eingangsquelle, wenn nötig.
7 Falls mehrere Quellen an den Projektor angeschlossen sind, drücken Sie die Taste Quelle auf der Fernbedienung oder dem Bedienfeld, um die gewünschte Quelle auszuwählen. Unter "Bedienfeld verwenden" auf Seite 19 und "Verwendung der Fernbedienung" auf Seite 21 erfahren Sie, wo sich die Quelle-Taste be findet.

Ausschalten des Projektors

VORSICHT: Trennen Sie den Projektor erst dann vom Stromnetz, wenn er entsprechend der nachfolgend beschriebenen Schritte ausgeschaltet wurde.

1 Drücken Sie auf die Ein/Aus-Taste.

HINWEIS: Die Meldung "Drücken Sie auf die Ein/Aus-Taste, um den Projektor auszuschalten" wird angezeigt. Die Meldung verschwindet nach 5 Sekunden von selbst und kann auch mit der Menu-Taste ausgeblendet werden.

2 Drücken Sie erneut auf die Ein/Aus-Taste. Die Lüfter laufen weitere 60 Sekunden lang.

14 Bedienen des Projektors

3 Um den Projektor schnell auszuschalten, halten Sie die Ein/Aus-Taste 1 Sekunde lang gedrückt, während die Lüfter des Projektors noch laufen.

HINWEIS: Warten Sie 60 Sekunden, bevor Sie den Projektor erneut einschalten, damit sich die Innentemperatur stabilisieren kann.

4 Trennen Sie das Netzkabel von der Steckdose und dem Projektor.

Einstellen des Projektionsbildes

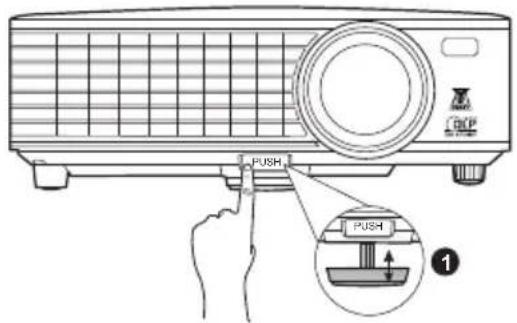

Anheben des Projektors

1 Heben Sie den Projektor auf den gewünschten Anzeigewinkel an und drücken Sie auf die Schnellauslösetaste.

2 Mit Hilfe des Einstellrades können Sie eine Feineinstellung des Anzeigewinkels vornehmen.

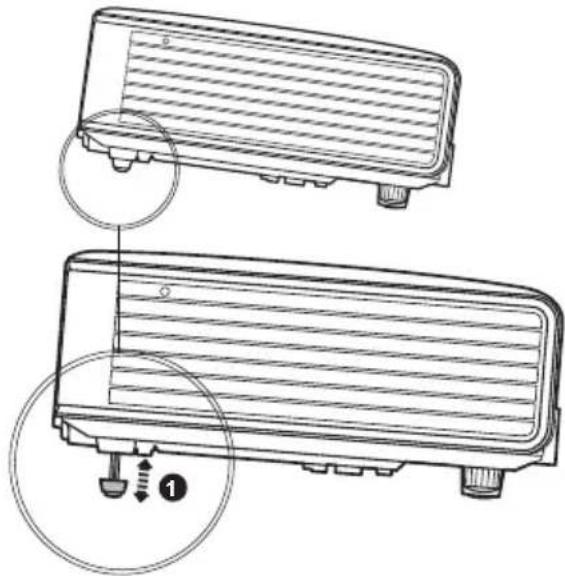

Absenken des Projektors

1 Heben Sie den Projektor an, wenn Sie auf die Schnellauslösetaste drücken. Lassen Sie den Projektor anschließend langsam herunter und verwenden Sie das Einstellrad, um eine Feineinstellung des Anzeigewinkels vorzunehmen.

1 Vorderer Einstellfuß(Neigungswinkel: 0 bis 6°)

2 Neigungsverstellungsrad

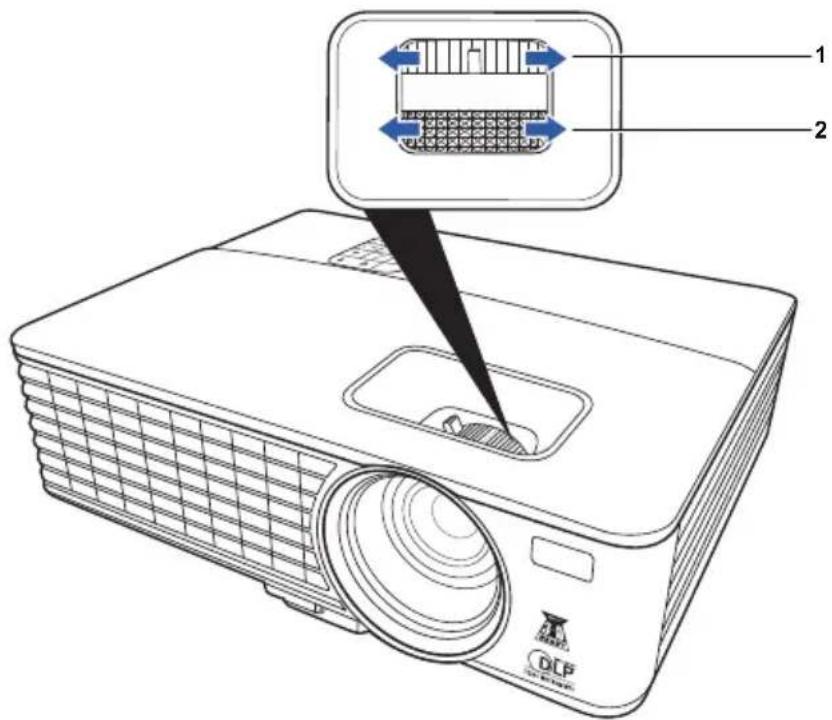

Einstellen von Zoom und Bildschärfe

WARNUNG: Um den Projektor vor Schäden zu schützen, stellen Sie sicher, dass das Zoomobjektiv und der höhenverstellbare Fuß vollständig eingefahren sind, bevor Sie den Projektor an einen anderen Ort tragen oder in die Tragetasche verpacken.

1 Drehen Sie den Zoom-Regler, um das Projektionsbild zu vergrößern bzw. zu verkleinern.

2 Drehen Sie zum Einstellen der Bildschärfe am Fokusring. Ein Scharfstellen des Projektionsbildes ist bei einem Abstand des Projektors zur Leinwand zwischen 1 und 8 m möglich.

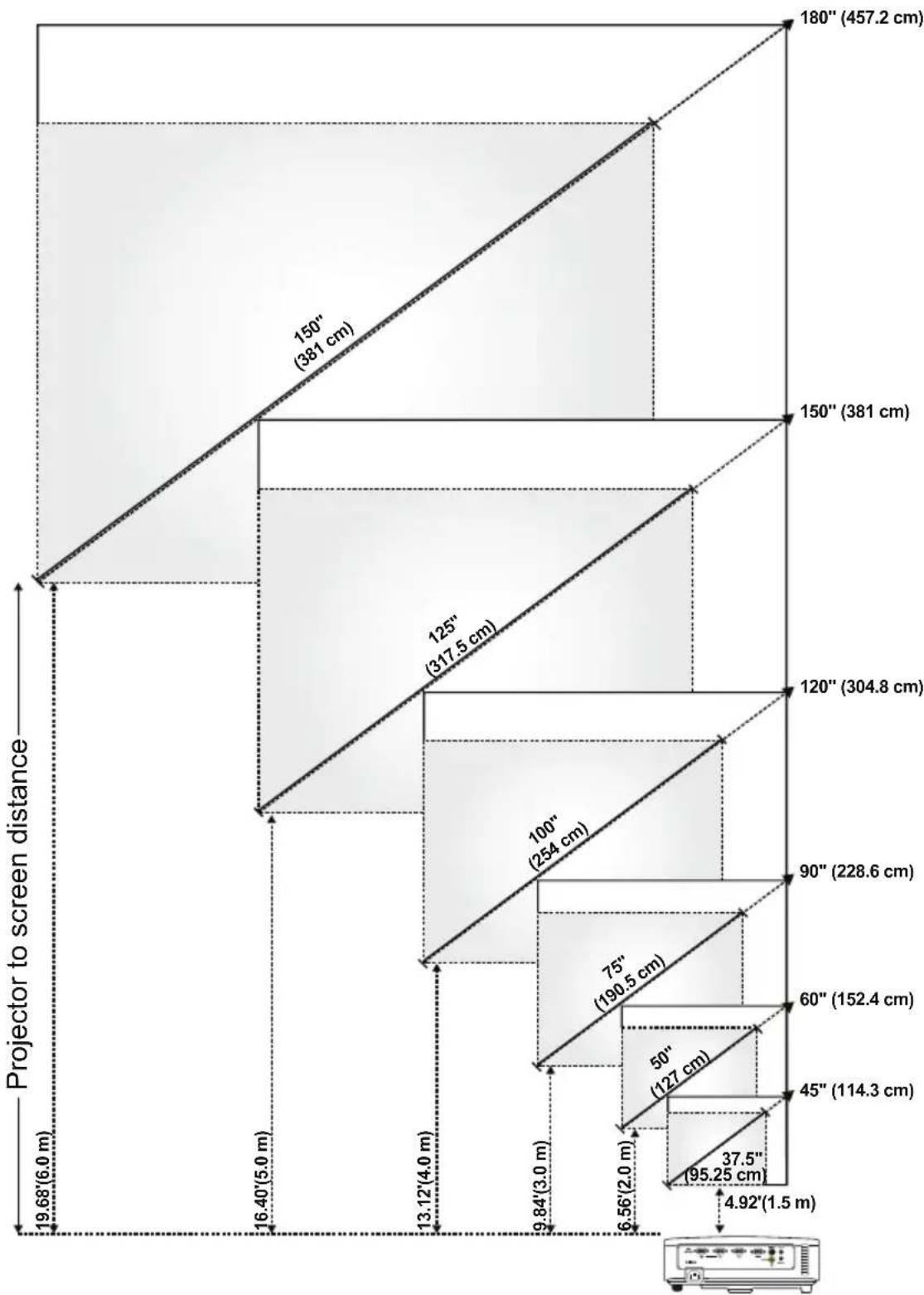

Einstellen der Bildgröße

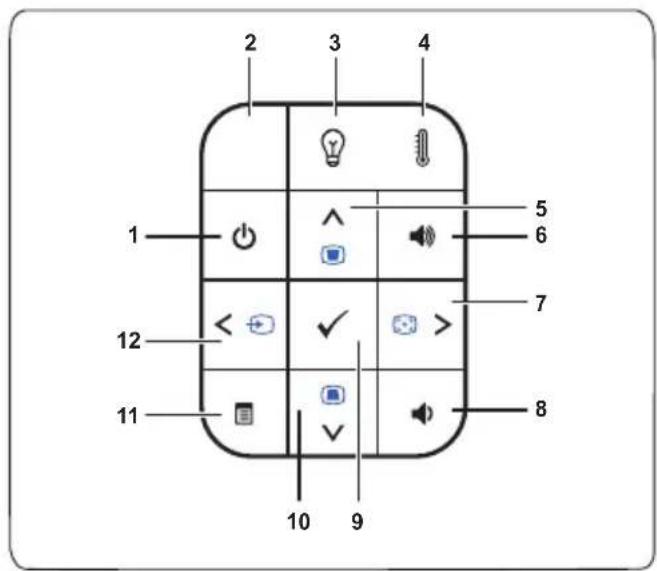

Bedienfeld verwenden

1 Ein/Aus Hiermit schalten Sie den Projektor ein und aus.Weitere Informationen finden Sie unter "Einschalten des Projektors" auf Seite 14 und "Ausschalten des Projektors" auf Seite 14.
2 IR-Empfänger Richten Sie die Fernbedienung auf den IR-Empfänger und drücken Sie eine Taste.
3 LAMPEN-Warmlampe Falls die orangefarbene LAMP-Leuchte aufleuchtet oder blinkt, kann eines der folgenden Probleme aufgetreten sein:Die Betriebszeit der Lampe nähert sich ihrem EndeDas Lampenmodul wurde nicht richtig installiertLampentreiber-AusfallFarbrad-AusfallWeitere Informationen finden Sie unter "Projektor-Problemlösung" auf Seite 44 und "Führungssignale" auf Seite 48.
4 TEMP-Wamlampe Falls die orangefarbene TEMP-Leuchte aufleuchtet oder blinkt, kann eines der folgenden Probleme aufgetreten sein:Innentemperatur des Projektors zu hochFarbrad-AusfallWeitere Informationen finden Sie unter "Projektor-Problemlösung" auf Seite 44 und "Führungssignale" auf Seite 48.
5 Aufwärts /Trapezkorrektur	Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus.Drücken Sie diese Taste, um Bildverzerrungen zu korrigieren, die durch ein Neigen des Projektors (+40/-40°) hervorgerufen wurden.
6 Lauter Zum Erhöhen der Lautstärke.
7 Rechts /Autom. Einstellung	Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus.Drücken Sie auf diese Taste, um Projektor und Signalquelle zu synchronisieren.HINWEIS: Autom. Einstellung funktioniert nicht bei angezeigtem OSD-Menü.
8 Leiser Zum Verringern der Lautstärke.
9 Eingabe Drücken Sie diese Taste, um eine Auswahl zu bestätigen.
10 Abwärts /Trapezkorrektur	Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus.Drücken Sie diese Taste, um Bildverzerrungen zu korrigieren, die durch ein Neigen des Projektors (+40/-40°) hervorgerufen wurden.
11 Menu Mit dieser Taste rufen Sie das OSD auf. Verwenden Sie die Richtungstasten und die Taste Menu, um durch das OSD zu navigieren.
12 Links / Quelle	Mit diesen Tasten wählen Sie die Elemente im OSD-Menüs (Bildschirmmenüs) aus.Wenn mehrere Geräte als Signalquellen an den Projektor angeschlossen sind, wechseln Sie mit dieser Taste zwischen Analog-RGB, Composite, Component (YPbPr über VGA) und S-Video.

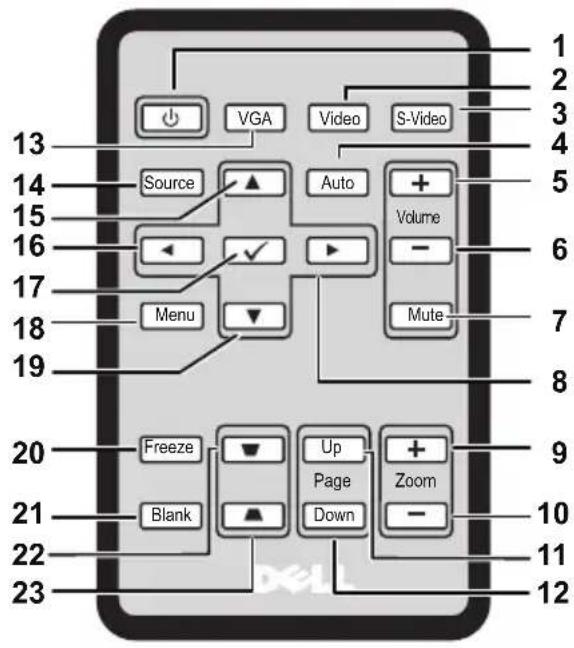

Verwendung der Fernbedienung

1 Energie Schaltet den Projektor ein oder aus. Weitere Informationen finden Sie unter "Einschalten des Projektors" auf Seite 14 und "Ausschalten des Projektors" auf Seite 14.
2 Video Zur Auswahl der Composite Videoquelle.
3 S-Video Zur Auswahl der S-Video Quelle.
4 Autom. Einstellung Zur Synchronisierung des Projektors mit der Eingangsquelle. Die automatische Einstellung funktioniert nicht, wenn das OSD angezeigt wird.
5 Lauter Zum Erhöhen der Lautstärke.
6 Leiser Zum Verringern der Lautstärke.
7 Stumm Zum Aktivieren oder Deaktivieren der Tonausgabe des Projektors.
8 Rechts ➤	Zur Steuerung durch die On-Screen Display (OSD) Menüoptionen.
9 Zoom +	Zum Vergrößern des Bildes.
10 Zoom - Zum Verkleinern des Bildes.

11 Bild-Auf Vorherige Seite aufrufen.

HINWEIS: Das Mini USB-B Kabel muss angeschlossen sein, wenn Sie die Bild-Auf Funktion verwenden möchten.

12 Bild-Ab Nächste Seite aufrufen.

HINWEIS: Das Mini USB-B Kabel muss angeschlossen sein, wenn Sie die Bild-Ab Funktion verwenden möchten.

13 VGA Zur Auswahl der VGA Quelle.

14 Quelle Zum Wechsel zwischen Analog RGB, Composite, Component (YPbPr, via VGA) und S-Video Quellen.

15 Auf Zur Steuerung durch die On-Screen Display (OSD) Menüoptionen.

16 Links Zur Steuerung durch die On-Screen Display (OSD) Menüoptionen.

17 Eingabe Zur Bestätigung der Auswahl.

18 Menü Zum Aktivieren des OSD.

19 Ab Zur Steuerung durch die On-Screen Display (OSD) Menüoptionen.

20 Momentaufnahme Zum Anhalten des Anzeigebildes.

21 Leer Zum Ausblenden/Anzeigen des Bildes.

22 Trapezkorrektur Zur Einstellung der Bildverzerrung, wenn der Projektor geneigt wird (+40/-40 Grad).

23 Trapezkorrektur Zur Einstellung der Bildverzerrung, wenn der Projektor geneigt wird (+40/-40 Grad).

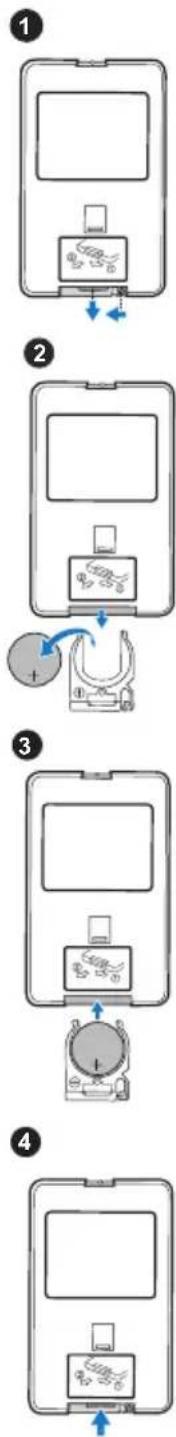

Einlegen der Batterien in die Fernbedienung

HINWEIS: Entfernen Sie die Batterien aus der Fernbedienung, wenn sie nicht verwendet wird.

1 Schieben und halten Sie den Verschlussarm, während Sie die Batteriehalterung herausziehen.

2 Prüfen Sie die auf der Batterie angegebene Polarität (+/-).

3 Legen Sie die Batterie ein und richten Sie die Polarität an den Markierung im Batteriefach aus.

4 Schieben Sie die Batteriehalterung wieder zurück.

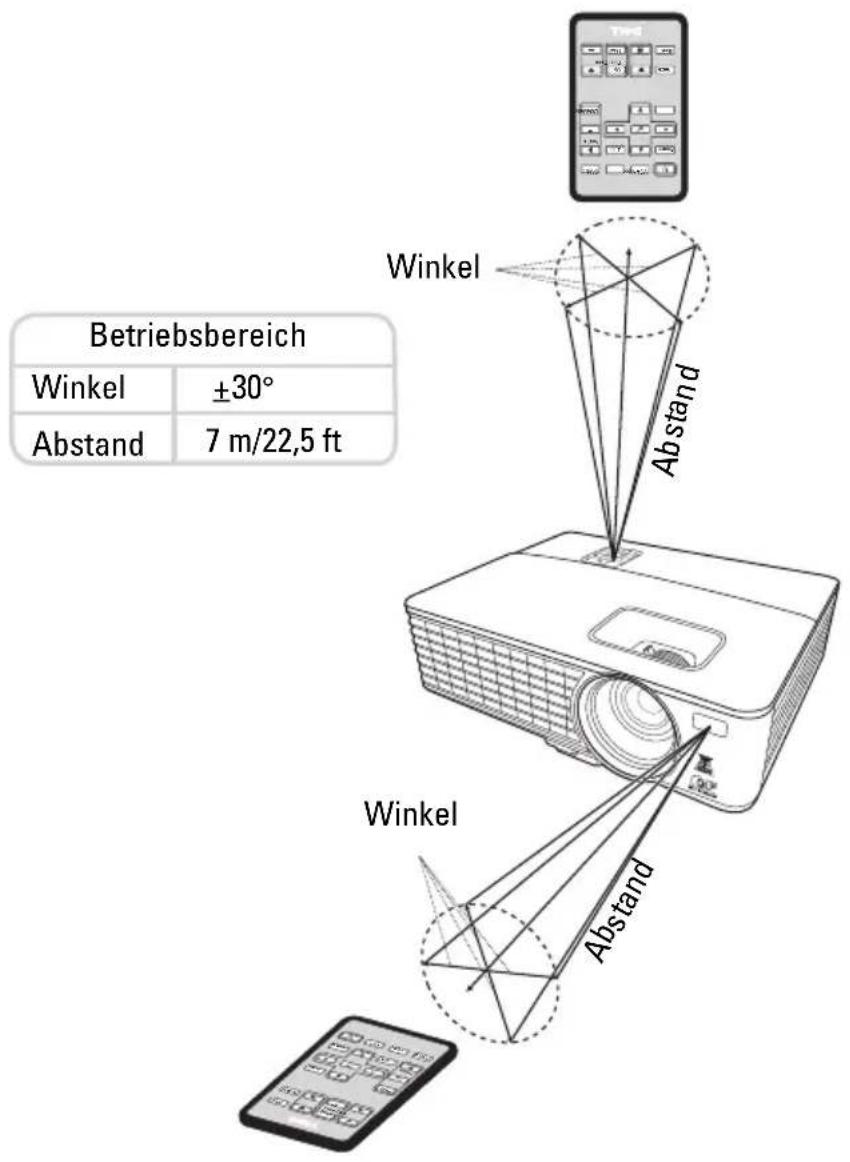

Betriebsbereich der Fernbedienung

HINWEIS: Der tatsächliche Betriebsbereich kann von der Abbildung geringfügig abweichen. Eine schwache Batterie wird ebenfalls dazu führen, dass sich der Projektor nicht mehr richtig über die Fernbedienung steuern lässt.

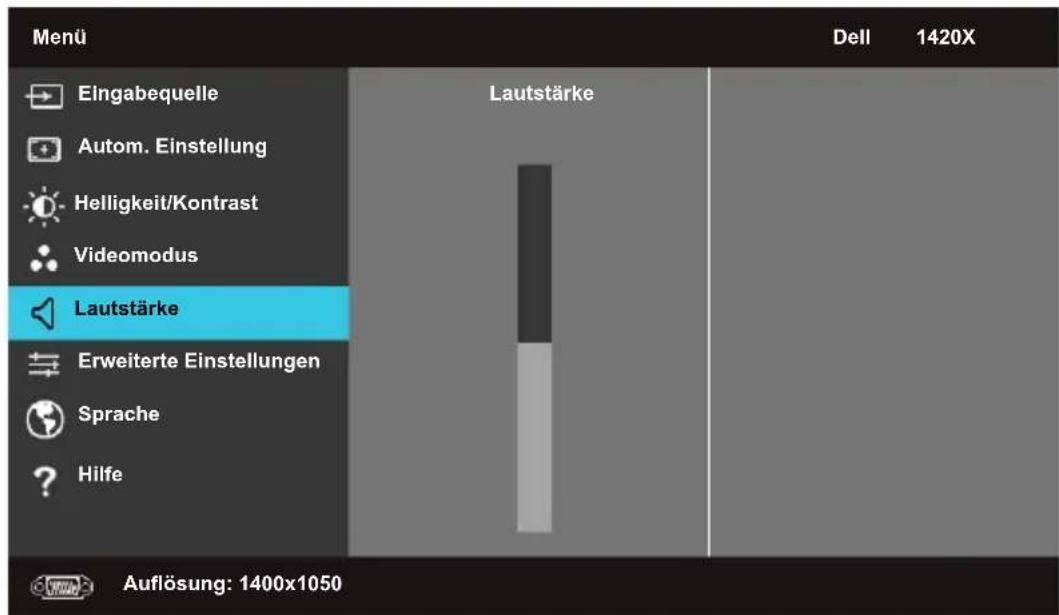

Verwendung des On-Screen Display

• Der Projektor verfügt über ein mehrsprachiges On-Screen Display (OSD) Menü, dass mit oder ohne eine Eingabequelle angezeigt werden kann.
• Um durch die Registerkarten im Hauptmenü zu steuern, drücken Sie auf oder auf dem Bedienfeld oder der Fernbedienung.
• Um ein Untermenü auszuwählen, drücken Sie auf auf dem Bedienfeld oder der Fernbedienung.
• Um eine Option auszuwählen, drücken Sie auf oder auf dem Bedienfeld oder der Fernbedienung. Die Farbe wechselt zu dunkelblau. Wenn eine Option ausgewählt ist, wechselt die Farbe zu dunkelblau.
• Verwenden Sie oder auf dem Bedienfeld oder der Fernbedienung, um die Einstellungen zu ändern.
• Um zurück zum Hauptmenü zu gelangen, drücken Sie auf auf dem Bedienfeld oder der Fernbedienung.
• Um das OSD zu beenden, drücken Sie auf oder direkt auf die Menü-Taste auf dem Bedienfeld oder der Fernbedienung.

HINWEIS: Die OSD-Struktur und Einstellung ist bei den 1420X und 1430X Modellen identisch.

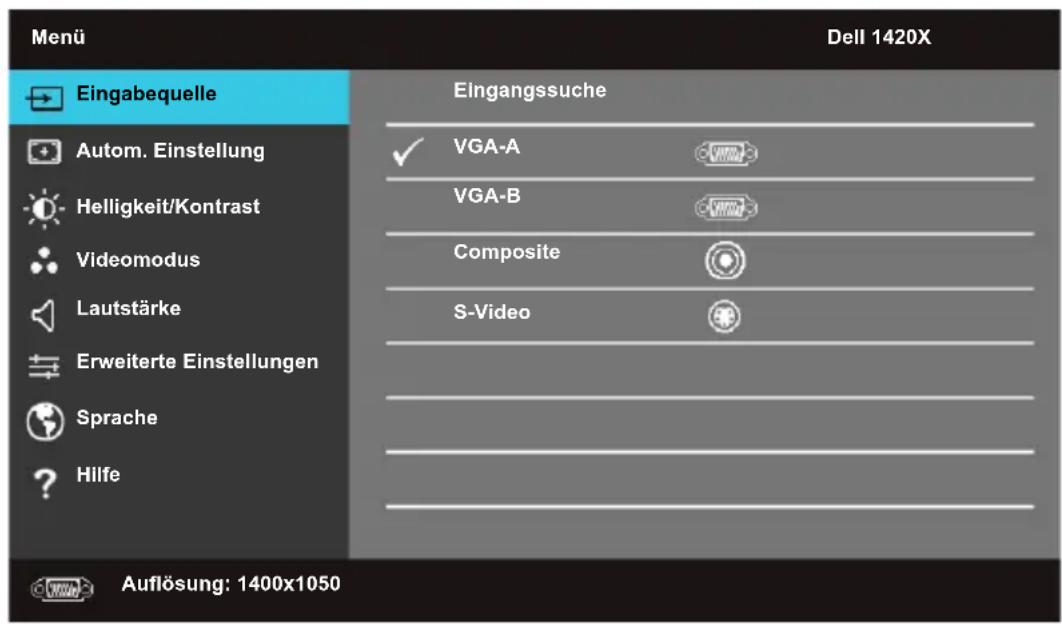

Eingabequelle

Im Menü Eingangsquelle können Sie die Eingangsquelle des Projektors auswählen.

EINGANGSSUCHE—Wählen Sie Aus (Standard), um das aktuelle Eingangssignal einzustellen. Wenn Sie die Quelle-Taste bei Einstellung des Eingangssuche-Modus auf Aus drücken, können Sie das Eingangssignal manuell auswählen. Wählen Sie Ein, um die verfügbaren Eingangssignale automatisch zu erkennen. Wenn Sie bei eingeschaltetem Projektor auf die Quelle-Taste drücken, wird das nächste verfügbare Eingangssignal automatisch gefunden.

VGA-A—Drücken Sie auf zur Erkennung eines VGA-A Signals.

VGA-B—Drücken Sie auf zur Erkennung eines VGA-B Signals.

COMPOSITE—Drücken Sie auf ☑ zur Erkennung eines Composite Video Signals.

S-VIDEO—Drücken Sie auf ☑ zur Erkennung eines S-Video Signals.

Autom. Einstellung

Autom. Einstellung stellt die Frequenz und Tracking im PC-Modus automatisch ein.

Helligkeit/Kontrast

Im Menü Helligkeit/Kontrast können Sie die Helligkeits-/Kontrasteinstellungen des Projektors einstellen.

HELLIGKEIT—Verwenden Sie ▲ und ▼ zur Einstellung der Bildhelligkeit.

KONTRAST—Verwenden Sie △ und ▼, um den Kontrast einzustellen.

Videomodus

Im Menü Videomodus können Sie das Anzeigebild optimieren: Präsentation, Hell, Film, sRGB (bietet eine genauere Farbwiedergabe) und Benutzer (Festlegen Ihrer bevorzugten Einstellungen).

Lautstärke

Im Menü Lautstärke können Sie die Lautstärkeeinstellungen des Projektors anpassen.

LAUTSTÄRKE—Drücken Sie auf △ zum Erhöhen der Lautstärke und auf ▼ zum Verringern der Lautstärke.

Erweiterte Einstellungen

Im Menü Erweiterte Einstellungen können Sie die Einstellungen für Bild, Anzeige, Projektor, Menü, Energie und Information ändern.

Bildeinstellungen (Im PC Modus)

Wählen und drücken Sie auf um die Bildeinstellungen zu aktivieren. Das Menü Bildeinstellungen bietet die folgenden Optionen:

FARBTEMPERATUR—Zur Einstellung der Farbtemperatur. Der Bildschirm erscheint bei höheren Farbtemperaturen kühler und bei niedrigeren Farbtemperaturen wärmer. Wenn Sie die Werte im Menü RGB Farbanpassung einstellen, wird der Modus Benutzerdefiniert aktiviert. Die Werte werden im Modus Benutzerdefiniert gespeichert.

RGB FARBANPASSUNG—Zur manuellen Einstellung der Farben Rot, Grün und Blau. WEIßINTENSITÄT—Verwenden Sie ▲ und ▼, um die Weißintensität einzustellen. FARBRAUM—Zur Auswahl des Farbraums, Optionen sind: RGB, YCbCr und YPbPr.

VGA AUSGANG—Wählen Sie Ein oder Aus zum Aktivieren oder Deaktivieren der VGA-Ausgabe, wenn sich der Projektor im Standbymodus befindet. Der Standardwert ist Aus.

HINWEIS: Wenn Sie die Einstellungen für Farbtemperatur, RGB Farbanpassung und Weißintensität anpassen, wechselt der Projektor automatisch zu Benutzer.

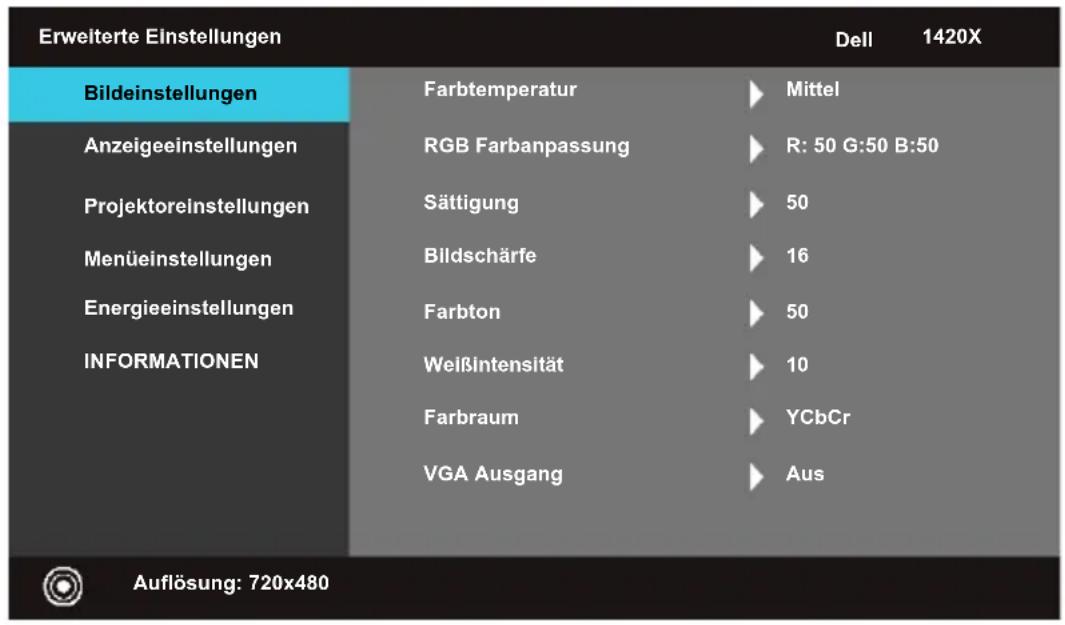

Bildeinstellungen (Im Video-Modus)

Wählen und drücken Sie auf um die Bildeinstellungen zu aktivieren. Das Menü Bildeinstellungen bietet die folgenden Optionen:

FARBTEMPERATUR—Zur Einstellung der Farbtemperatur. Der Bildschirm erscheint bei höheren Farbtemperaturen kühler und bei niedrigeren Farbtemperaturen wärmer. Wenn Sie die Werte im Menü RGB Farbanpassung einstellen, wird der Modus Benutzer aktiviert. Die Werte werden im Modus Benutzer gespeichert.

RGB FARBANPASSUNG—Zur manuellen Einstellung der Farben Rot, Grün und Blau.

SÄTTIGUNG—Zur Einstellung der Videoquelle von Schwarz und Weiß in vollgesättigte Farben. Drücken Sie auf um den Farbanteil im Bild zu verringern und auf um den Farbanteil im Bild zu erhöhen.

BILDSCHÄRFE—Drücken Sie auf ☑ zum Verringern der Schärfe und auf ☐ zum Erhöhen der Schärfe.

FARBTON—Drücken Sie auf ☑, um den Grünanteil im Bild zu verringern und auf ☐, um den Rotanteil im Bild zu erhöhen (nur für NTSC verfügbar).

WEIßINTENSITÄT—Verwenden Sie ▲ und ▼, um die Weißintensität einzustellen.

FARBRAUM—Zur Auswahl des Farbraums, Optionen sind: RGB, YCbCr und YPbPr.

VGA AUSGANG—Wählen Sie Ein oder Aus zum Aktivieren oder Deaktivieren der VGA-Ausgabe, wenn sich der Projektor im Standbymodus befindet. Der Standardwert ist Aus.

HINWEIS: Wenn Sie die Einstellungen für Farbtemperatur, RGB

Farbanpassung, Sättigung, Bildschärfe, Farbton und Weißintensität anpassen, wechselt der Projektor automatisch zu Benutzer.

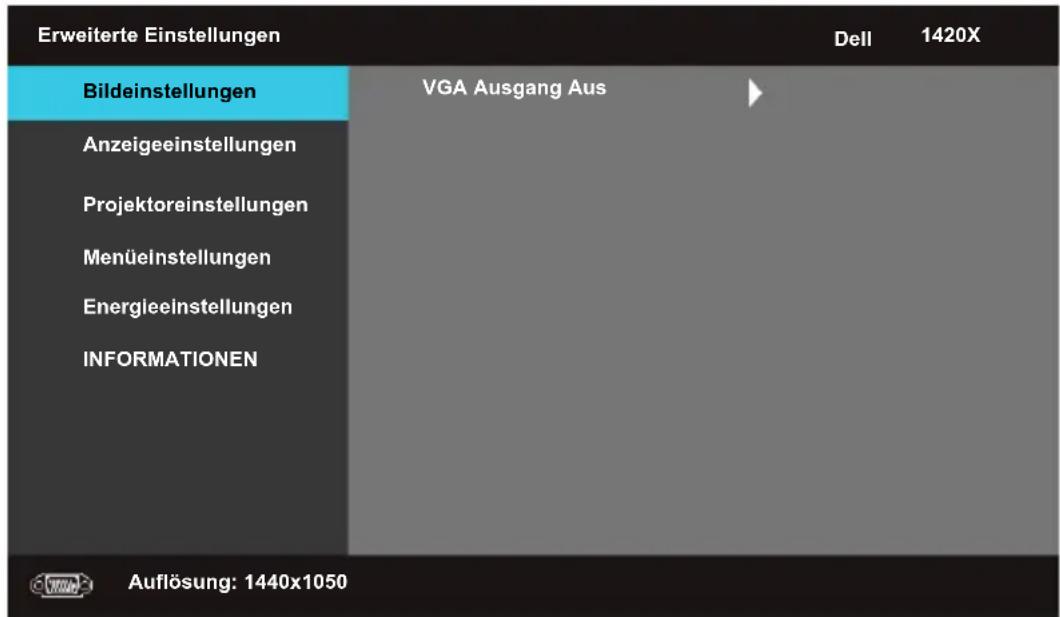

Bildeinstellungen (Keine Eingangsquelle)

Wählen und drücken Sie auf um die Bildeinstellungen zu aktivieren. Das Menü Bildeinstellungen bietet die folgenden Optionen:

VGA AUSGANG—Wählen Sie Ein oder Aus zum Aktivieren oder Deaktivieren der VGA-Ausgabe, wenn sich der Projektor im Standbymodus befindet. Der Standardwert ist Aus.

Anzeigeeinstellungen (Im PC Modus)

Wählen und drücken Sie auf um die Anzeigeeinstellungen zu aktivieren. Das Menü Anzeigeeinstellungen bietet die folgenden Optionen:

HORIZONTALE POSITION—Drücken Sie auf △, um das Bild nach links zu verschieben und auf □, um das Bild nach rechts zu verschieben.

VERTIKALE POSITION—Drücken Sie auf ☑, um das Bild nach unten und auf ☐, um das Bild nach oben zu verschieben.

FREQUENZ—Zur Änderung der Anzeigedatenfrequenz auf die Frequenz der Grafikkarte Ihres Computers. Wenn Sie ein vertikales Flickerband sehen, verwenden Sie die Frequenz-Steuerung für eine Grobeinstellung.

TRACKING—Synchronisiert die Phase des Bildschirmsignals mit der Grafikkarte. Wenn Sie ein instabiles oder flackerndes Bild sehen, verwenden Sie Tracking, um es zu korrigieren. Dies ist eine Feineinstellung.

BILDFORMAT—Zur Auswahl des Seitenverhältnisses zur Einstellung, wie das Bild dargestellt wird.

• Original — Wählen Sie Original zum Beibehalten des Seitenverhältnisses des projizierten Bildes der Eingangsquelle.
• 16:9 — Die Eingangsquelle wird skaliert, um auf die Bildschirmbreite zur Anzeige eines 16:9 Bildes zu passen.
• 4:3 — Die Eingangsquelle wird skaliert, um auf den Bildschirm zur Anzeige eines 4:3 Bildes zu passen.

ZOOM—Drücken Sie auf und, um das Bild zu zoomen.

Stellen Sie die Bildskalierung durch Drücken von Zoom+ oder Zoom- auf der Fernbedienung ein.

ZOOM NAVIGATION—Drücken Sie auf ☐, um das Zoom Navigation Menü zu aktivieren.

Verwenden Sie <, um auf dem Projektionsbildschirm zu steuern.

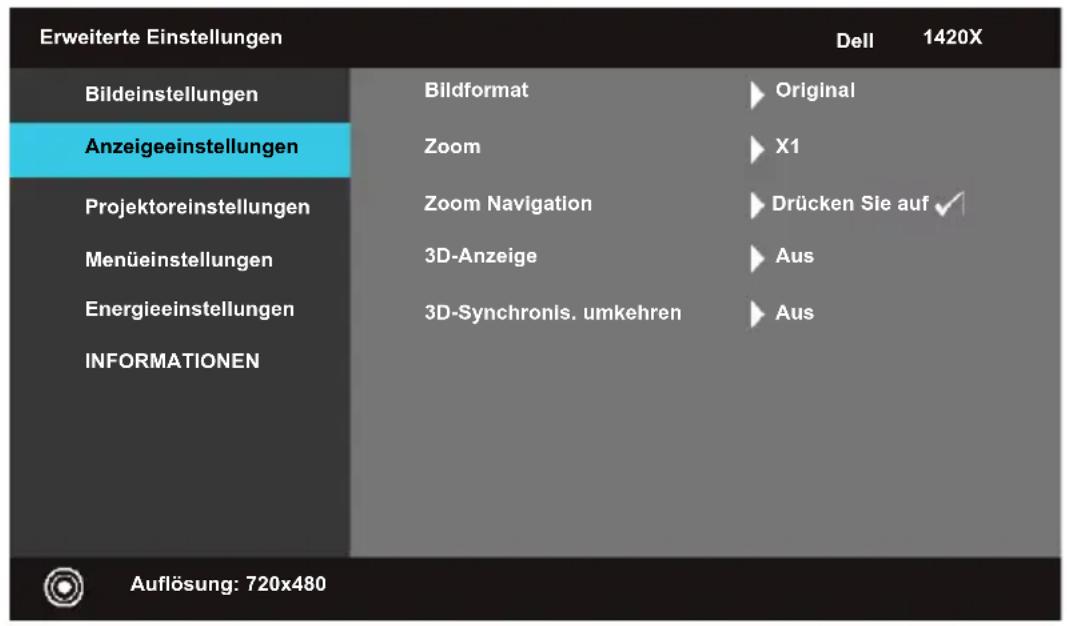

Anzeigeeinstellungen (Im Video-Modus)

Wählen und drücken Sie auf um die Anzeigeeinstellungen zu aktivieren. Das Menü Anzeigeeinstellungen bietet die folgenden Optionen:

BILDFORMAT—Zur Auswahl des Seitenverhältnisses zur Einstellung, wie das Bild dargestellt wird.

• Original — Wählen Sie Original zum Beibehalten des Seitenverhältnisses des projizierten Bildes der Eingangsquelle.
• 16:9 — Die Eingangsquelle wird skaliert, um auf die Bildschirmbreite zur Anzeige eines 16:9 Bildes zu passen.
• 4:3 — Die Eingangsquelle wird skaliert, um auf den Bildschirm zur Anzeige eines 4:3 Bildes zu passen.

ZOOM—Drücken Sie auf und, um das Bild zu zoomen.

Stellen Sie die Bildskalierung durch Drücken von Zoom+ oder Zoom- auf der Fernbedienung ein.

ZOOM NAVIGATION—Drücken Sie auf ☐, um das Zoom Navigation Menü zu aktivieren.

Verwenden Sie <, um auf dem Projektionsbildschirm zu steuern.

3D-ANZEIGE —Wählen Sie Ein, um die 3D Anzeigefunktion zu starten (Standard ist Aus).

HINWEIS:

1 Wenn Sie ein 3D-Erlebnis erschaffen möchten, benötigen Sie noch einige weitere Komponenten:

a. Computer/Laptop mit einer vierfach gepufferten Grafikkarte mit 120 Hz-Signalausgang.
b. "Aktive" 3D-Brille mit DLP Link.
c. 3D-Inhalte. Siche "Hinweis 4".
d. 3D-Player. (Beispiel: ein stereoskopisches Wiedergabegerät...)

2 Aktivieren Sie die 3D-Funktion, wenn alle nachstehend genannten Bedingungen erfüllt sind:

a. Ein Computer/Laptop mit einer Grafikkarte, die via VGA-Kabel eine Signalausgabe von 120 Hz unterstützt.
b. Die Eingabe von 3D-Inhalten via Video und S-Video.

3 "Die Auswahl 3D-Anzeige" ist im Menü "Anzeigeeinstellungen der Erweiterten Einstellungen" nur dann aktiviert, wenn der Projektor eine der oben genannten Eingänge erkennt.
4 Die folgenden Eingänge und Auflösungen werden für 3D unterstützt:

a. VGA 1280 x 720 120 Hz, 1024 x 768 120 Hz und 800 x 600 120 Hz

b. Composite/S-Video 60 Hz

c. Component 480i

5 Das empfohlene VGA-Signal eines Laptops ist die Einzelmodusausgabe (der Dualmodus wird nicht empfohlen).

3D-SYNCHRONIS. UMKEHREN —Falls ein ungleichmäßiges oder überlappendes Bild beim Tragen der DLP-3D-Brille angezeigt wird, müssen Sie möglicherweise zur Erzielung einer optimalen Abstimmung der Links-Rechts-Bildfolge und damit der Gewährleistung einer korrekten Bildanzeige die 'Invertieren'-Funktion ausführen. (bei DLP-3D-Brillen)

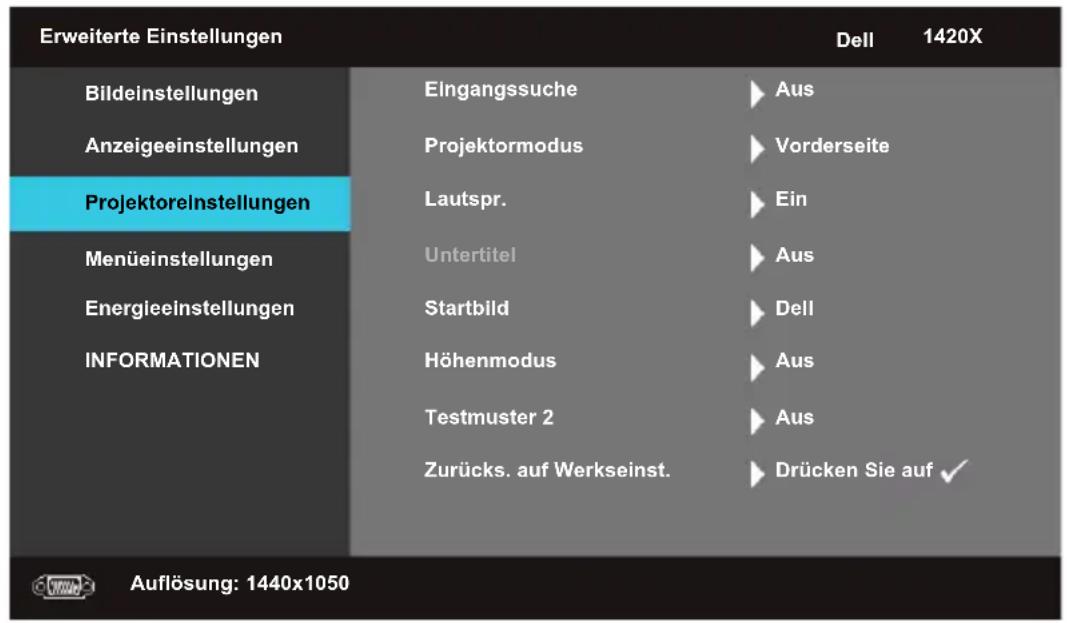

Projektoreinstellungen

Wählen und drücken Sie auf um die Projektoreinstellungen zu aktivieren. Das Menü Projektoreinstellungen bietet die folgenden Optionen:

EINGANGSSUCHE—Wählen Sie Aus (Standard), um das aktuelle Eingangssignal einzustellen. Wenn Sie die Quelle-Taste bei Einstellung des Eingangssuche-Modus auf Aus drücken, können Sie das Eingangssignal manuell auswählen. Wählen Sie Ein, um die verfügbaren Eingangssignale automatisch zu erkennen. Wenn Sie bei eingeschaltetem Projektor auf die Quelle-Taste drücken, wird das nächste verfügbare Eingangssignal automatisch gefunden.

PROJEKTORMODUS—Ermöglicht die Wahl des Projektormodus, je nach Art der Projektormontage.

• Vorderseite — Dies ist die Standardoption.
• Decke vorne- Deckenhalterung — Der Projektor stellt das Bild bei einer Deckenmontage auf den Kopf.
• Rückseite — Der Projektor spiegelt das Bild, so dass der Projektor hinter einer durchscheinenden Leinwand aufgestellt werden kann.
• Decke hinten - Deckenhalterung — Der Projektor kehrt das Bild um und stellt es auf den Kopf. Bei einer Deckenmontage können Sie hinter einer durchscheinenden Leinwand projizieren.

LAUTSPR —Wählen Sie Ein, um den Lautsprecher zu aktivieren. Wählen Sie Aus, um den Lautsprecher zu deaktivieren.

UNTERTITEL—Wählen Sie Ein, um Untertitel und das Untertitelmenü zu aktivieren. Wählen Sie eine entsprechende Untertiteloption: CC1, CC2, CC3 und CC4.

HINWEIS: Die Untertitel Option ist nur für NTSC verfügbar.

STARTBILD—Das Standard Hintergrundbild ist das Dell Logo.

HÖHENMODUS—Wählen Sie Ein, wenn Sie sich auf einer Höhe zwischen 1500 m und 3000 m befinden.

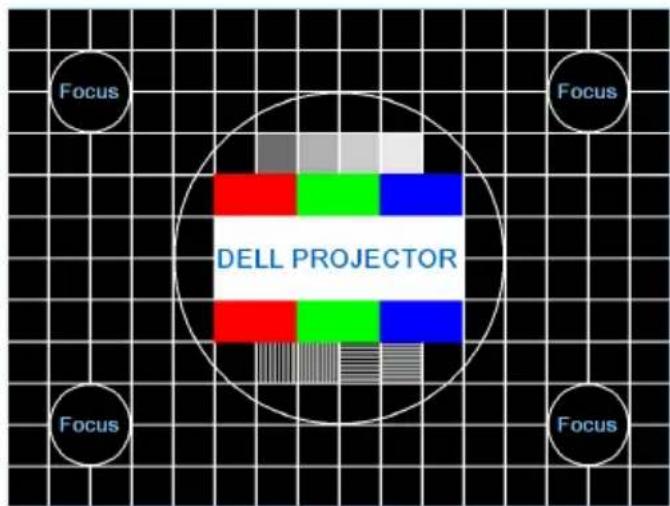

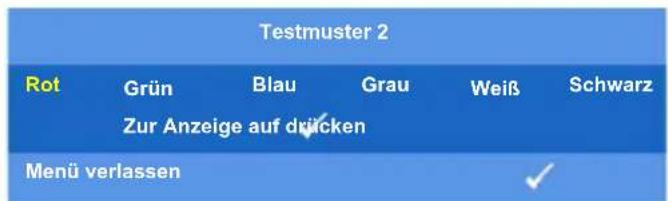

TESTMUSTER 2—Das Testbild können Sie zum Überprüfen von Fokus und Auflösung verwenden.

Zum Ein- und Ausschalten von Testmuster 2 wählen Sie Aus, 1 oder 2. Sie können das Testmuster 1 auch aufrufen, indem Sie die Bedienfeldtasten □ und ▶ gleichzeitig 2 Sekunden lang gedrückt halten. Sie können das Testmuster 2 auch aufrufen, indem Sie die Bedienfeldtasten □ und gleichzeitig 2 Sekunden lang gedrückt halten.

Testmuster 1:

Testmuster 2:

ZURÜCKS. AUF WERKSEINST.—Wählen und drücken Sie auf ☑, um sämtliche Einstellungen auf die Werksvorgaben zurückzusetzen. Die folgende Meldung wird angezeigt.

Zurücksetzen auf Werkseinstellungen

Dazu gehören die Einstellungen für die Signalquellen Computer und Video.

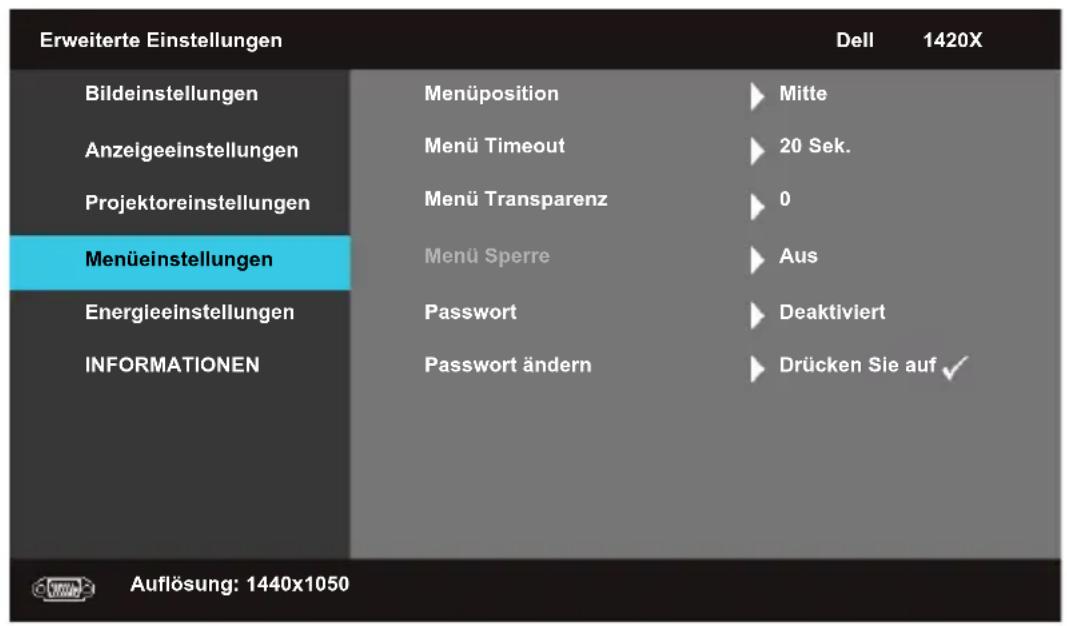

Menüeinstellungen

Wählen und drücken Sie auf 1, um die Menüeinstellungen zu aktivieren. Die Menüeinstellungen bestehen aus den folgenden Optionen:

MENÜPOSITION—Ermöglicht das Ändern der Position des OSD-Menüs auf dem Bildschirm.

MENÜ TIMEOUT—I Hier können Sie eine Zeitvorgabe zur Ausblendung des OSD festlegen. Standardmäßig wird das OSD, wenn keine Aktivität vorliegt, nach 20 Sekunden ausgeblendet.

MENÜ TRANSPARENZ—Wählen Sie das Transparenzniveau für den OSD-Hintergrund.

MENÜ SPERRE—Wählen Sie Ein, um die Menüsicherung zu aktivieren, mit der das OSD-Menü ausgeblendet wird. Wenn Sie die Menüsicherungsfunktion bei eingeblendetem Bildschirmmenü deaktivieren möchten, drücken Sie 15 Sekunden lang auf die Menü-Taste auf dem Bedienfeld oder der Fernbedienung und deaktivieren Sie anschließend die Funktion.

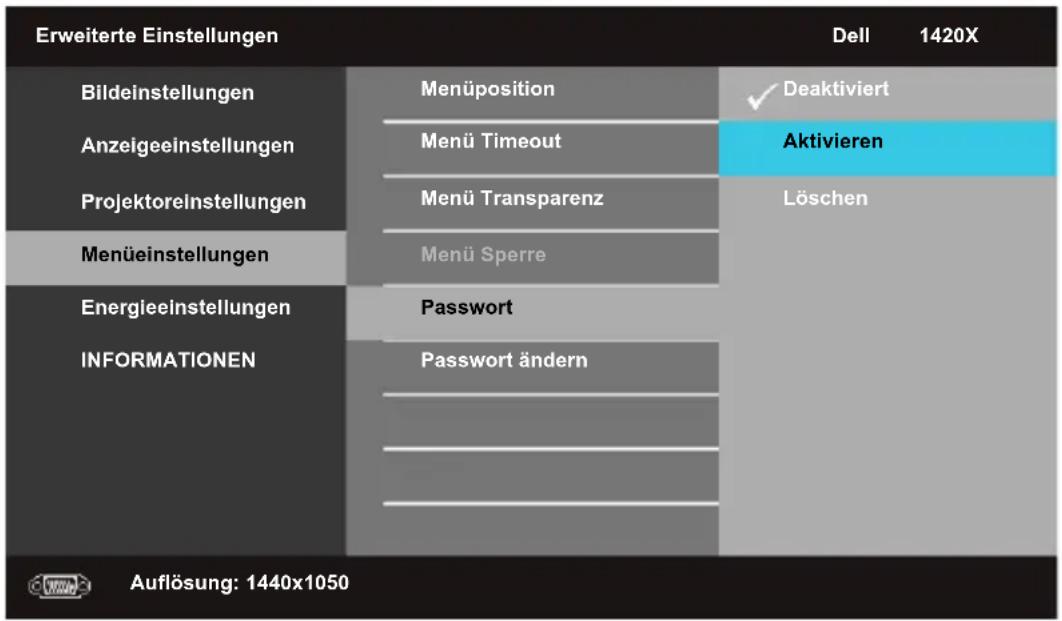

PASSWORT—Wenn die Kennwortsicherung aktiviert ist, erscheint bei Anschließen des Geräts an das Stromnetz und Einschalten auf dem Bildschirm die Aufforderung, das Kennwort einzugeben. Standardmäßig ist diese Funktion deaktiviert. Diese Funktion können Sie mit der Einstellung Aktiv in Kraft treten lassen. Falls zuvor ein Kennwort festgelegt wurde, geben Sie zunächst das Kennwort ein und wählen die Funktion anschließend aus. Beim nächsten Einschalten des Projektors ist die Kennwortfunktion aktiviert. Wenn Sie diese Funktion aktiviert haben, werden Sie nach dem Einschalten des Projektors zur Eingabe des Kennworts aufgefordert:

1 Erste Aufforderung zur Eingabe des Kennworts:
a Rufen Sie das Menüeinstellungen-Menü auf, drücken Sie auf und wählen anschließend Passwort, um die Kennworteinstellung auf Aktiv zu setzen.

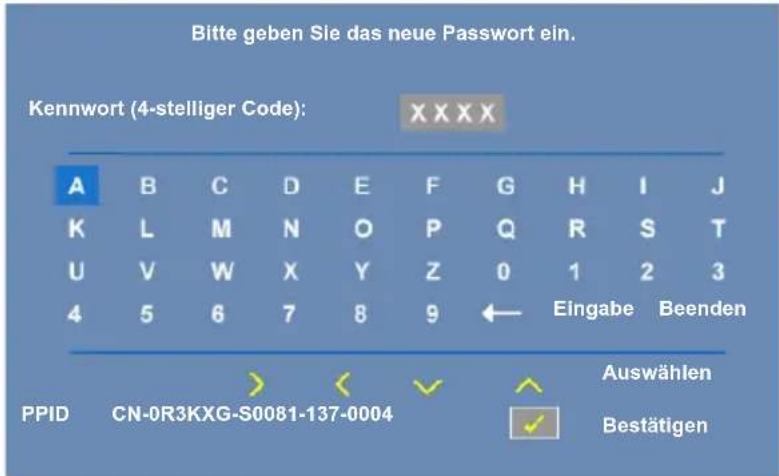

b Beim Aktivieren der Kennwortfunktion wird ein spezieller Bildschirm angezeigt: Geben Sie eine vierstellige Zahl ein und drücken Sie anschließend auf √

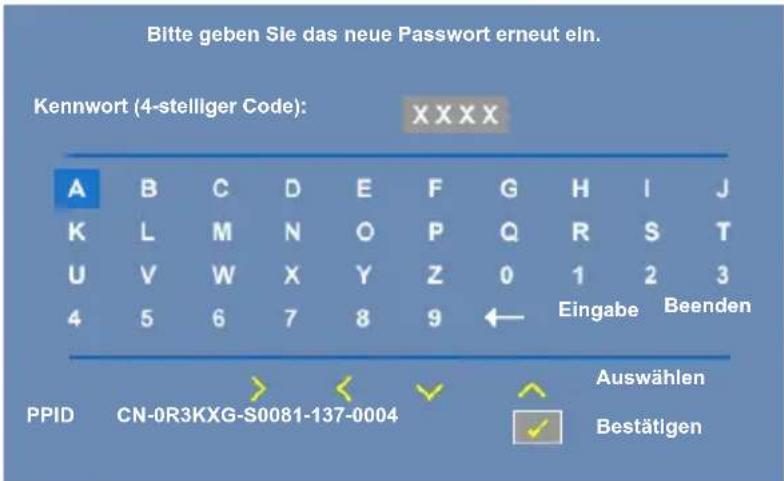

c Geben Sie das Kennwort zum Bestätigen ein zweites Mal ein.
d Wenn das richtige Kennwort eingegeben wurde, können Sie auf alle Funktionen des Projektors zugreifen.
2 Falls das Kennwort falsch war, haben Sie noch zwei weitere Versuche. Nach drei ungültigen Versuchen schaltet sich der Projektor automatisch aus.

HINWEIS: Falls Sie das Kennwort vergessen haben, wenden Sie sich an DELL™ oder an qualifiziertes Servicepersonal.

3 Zum Abschalten der Kennwortfunktion wählen Sie Deaktiviert.
4 Wenn Sie das Kennwort löschen möchten, wählen Sie Löschen.

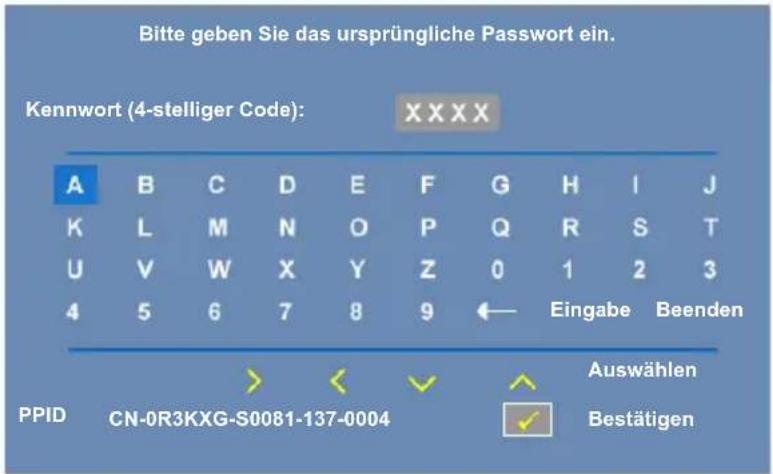

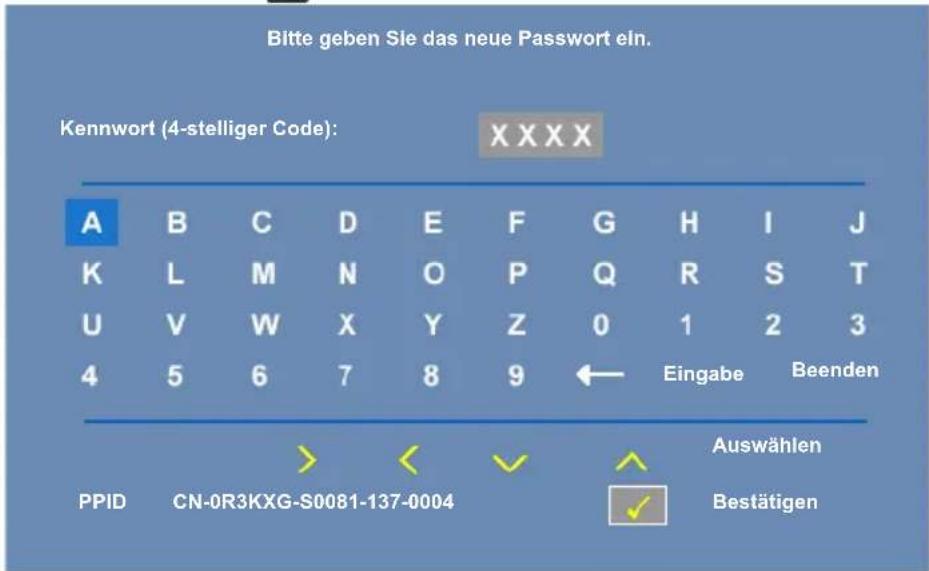

PASSWORT ÄNDERN—Geben Sie zuerst das ursprüngliche Kennwort und anschließend das neue Kennwort ein, und wiederholen Sie dann das neue Kennwort.

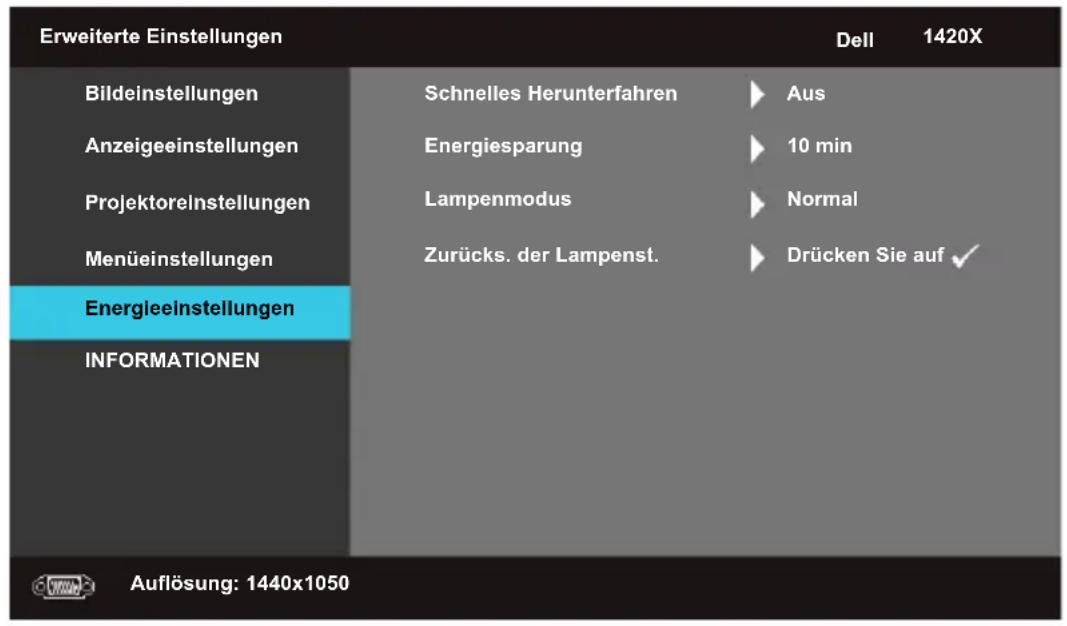

Energieeinstellungen

Wählen und drücken Sie auf um die Energiespareinstellungen zu aktivieren. Das Menü Energiespareinstellungen besteht aus den folgenden Optionen:

SCHNELLES HERUNTERFAHREN—Wählen Sie Ein, um den Projektor mit einem einzigen Drücken der Ein/Aus-Taste auszuschalten. Diese Funktion ermöglicht ein schnelles Ausschalten des Projektors bei beschleunigter Lüftergeschwindigkeit. Diese schnelle Ausschaltvorgang ist ein wenig lauter.

HINWEIS: Warten Sie 60 Sekunden, bevor Sie den Projektor erneut einschalten, damit sich die Innentemperatur stabilisieren kann. Nach dem Ausschalten dauert es etwas, bis Sie den Projektor wieder einschalten können. Der Lüfter läuft zum Senken der Innentemperatur noch etwa 30 Sekunden bei voller Drehzahl nach.

ENERGIESPARUNG—Wählen Sie Aus zum Deaktivieren des Energiesparung-Modus. Per Vorgabe wechselt der Projektor in den Energiesparmodus, wenn innerhalb von 10 Minuten keine Aktivität erkannt wird. 60 Sekunden, bevor der Projektor in den Energiesparmodus wechselt, erscheint eine Warnmeldung mit einem Countdown. Während der Countdown läuft, können Sie den Wechsel in den Energiesparmodus durch Betätigen einer beliebigen Taste verhindern.

Sie können auch eine andere Verzögerungszeit bis zum Wechsel in den Energiesparmodus festlegen. Die Verzögerungszeit steht für den Zeitraum, in dem der Projektor keinen Signaleingang hat. Diese Verzögerungszeit können Sie auf 30, 60, 90 oder 120 Minuten festlegen.

Wird innerhalb des Zeitraums kein Eingangssignal festgestellt, ruft der Projektor den Energiesparmodus auf und schaltet die Lampe aus. Wird innerhalb des Zeitraums ein Eingangssignal festgestellt, schaltet sich der Projektor automatisch ein. Wird innerhalb von zwei Stunden im Energiesparmodus kein Eingangssignal festgestellt, schaltet der Projektor vom Stromsparmodus in den Aus-Modus. Drücken Sie die Ein-/Austaste, um den Projektor einzuschalten.

LAMPENMODUS—I Hier können Sie den Normal oder ECO Modus auswählen.

Der Normal-Modus bietet die maximale Leistung. Der ECO-Modus bietet eine geringere Leistung, was zu einer längeren Lampenbetriebsdauer, einem leiseren Betrieb und einer geringeren Beleuchtung der Leinwand führt.

ZURÜCKS. DER LAMPENST.—Drücken Sie auf ☑ und wählen Sie die Bestätigen-Option zum Zurücksetzen der Lampenstunden.

INFORMATIONEN

Im Informationen-Menü werden die aktuellen Projektoreinstellungen angezeigt.

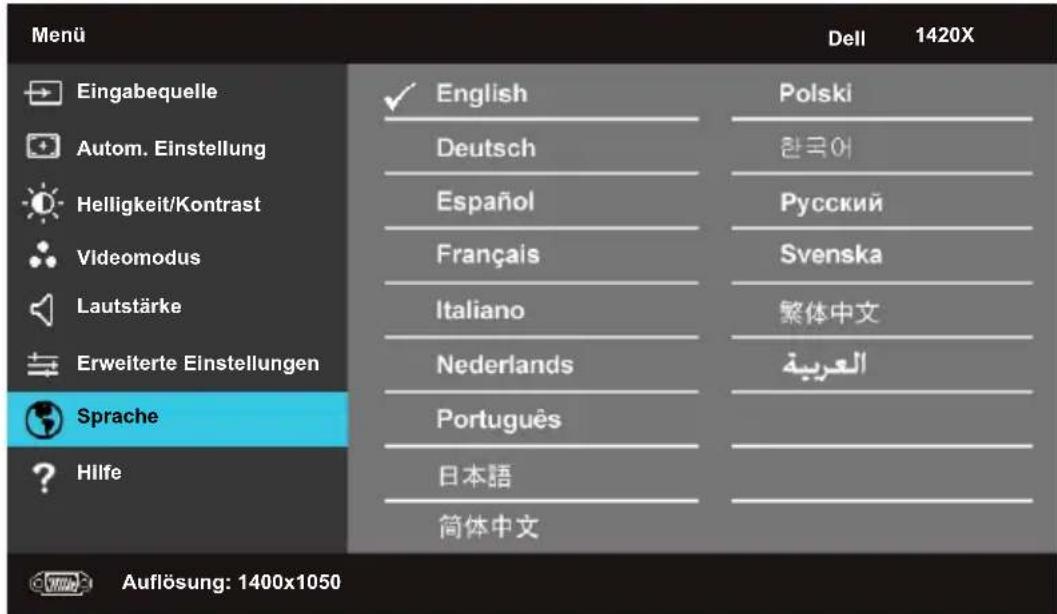

Sprache

Hier können Sie die gewünschte OSD-Sprache einstellen. Drücken Sie auf, um das Menü Sprache zu aktivieren.

Hilfe

Falls Probleme mit dem Projektor auftreten, können Sie zur Fehlerbehebung auf das Hilfemenü zugreifen.

Projektor-Problemlösung

Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Problemlösung. Falls das Problem fortbesteht, kontaktieren Sie bitte Dell™ (siehe Kontaktaufnahme mit Dell™ auf Seite 56).

Problem Mögliche Lösung

Auf dem Bildschirm wird kein Bild angezeigt

• Vergewissern Sie sich, dass die Objektivabdeckung entfernt und der Projektoreingeschaltet wurde.
• Vergewissern Sie sich, dass die Eingabequelle im OSD-Menü korrekt ist.
• Vergewissern Sie sich, dass die externe Grafikschnittstelle aktiviert wurde. Wenn Sie mit einem tragbaren Dell™-Computer, drücken Sie bitte (Fn8). Bei anderen Computern sehen Sie in der entsprechenden Dokumentation nach. Das Ausgangssignal des Computers entspricht nicht den gängigen Industriestandards. In diesem Fall aktualisieren Sie den Grafikkartentreiber des Computers. Bei Dell-Computern besuchen Sie bitte support.dell.com.
• Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind. Siehe "Projektor anschließen" auf Seite 8.
• Vergewissern Sie sich, dass die Anschlussstifte weder verbogen noch abgebrochen sind.
• Vergewissern Sie sich, dass die Lampe richtig installiert ist (siche "Auswechseln der Lampe" auf Seite 49).
• Verwenden Sie im Menu Sonstiges die Option Testmuster Vergewissern Sie sich, dass die Farben des Testmusters korrekt sind.

Problem (Fortsetzung)	Mögliche Lösung (Fortsetzung)
Fehlende Eingangsquelle. Umschalten zu einer bestimmten Eingangsquelle nicht möglich.	Vergewissern Sie sich, dass die jeweilige Eingangsquelle aktiviert wurde.
Nur teilweise, durchlaufend oder fehlerhaft angezeigtes Bild	1 Drücken Sie die Taste Autom. Einstellung an der Fernbedienung oder am Bedienfeld.2 Wenn Sie mit einem tragbaren DellTM-Computer arbeiten, stellen Sie die Auflösung des Computers auf XGA (1024 x 768) ein:a Klicken Sie mit der rechten Maustaste auf eine freie Stelle des Microsoft® Windows®-Desktops, klicken Sie auf Eigenschaften, wählen Sie dann dasEinstellungen-Register.b Prüfen Sie, ob beim externenMonitoranschluss 1024 x 768 Bildpunkte (Pixel) eingestellt ist.c Drücken Sie (F_1+F_2+F_3+F_4) .Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu.Wenn Sie nicht mit einem tragbaren DellTM-Computer arbeiten, lesen Sie in der Dokumentation Ihres Computers nach. Das Ausgangssignal des Computers entspricht eventuell nicht den gängigen Industriestandards. In diesem Fall aktualisieren Sie den Grafikkartentreiber des Computers. Bei Dell-Computern besuchen Sie bitte support.dell.com.

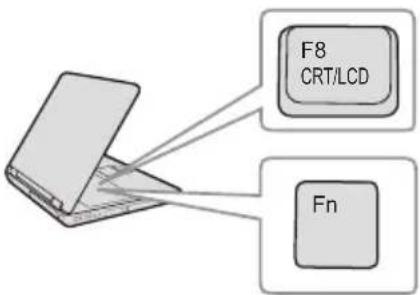

Die Präsentation wird nicht auf dem Bildschirm angezeigt	Wenn Sie mit einem tragbaren Dell-Computer arbeiten, drücken Sie (F_1+F_2+F_3+F_4) .
Das Bild ist instabil oder flimmert	Führen Sie im Bildschirmmenü im UntermenüAnzeigeine Abstimmung durch (nur im PC-Modus).
Auf dem Bild erscheinen senkrechte flimmernde Streifen	Passen Sie die Frequenz im OSD-UntermenüAnzeigean (nur im PC-Modus).
Problem (Fortsetzung)Die Bildfarbe stimmt nicht	Mögliche Lösung (Fortsetzung)Erhält das Anzeigegerät ein falsches Signal vom Ausgang der Grafikkarte, wählen SieRGBals Signaltyp im OSD-RegisterAnzige.Verwenden Sie im MenuSonstigesdie Option TestmusterVergewissernSie sich, dass die Farben des Testmusters korrekt sind.
Das Bild ist nicht fokussiert1	Justieren Sie den Fokussierring am Projektorobjektiv.Sorgen Sie dafür, dass sich der Projektionsbildschirm in einer geeigneten Entfernung zum Projektor befindet (1 – 12 m.)
Das Bild wird bei Wiedergabe einer 16:9-DVD gestreckt	Der Projektor erkennt automatisch das Format des Eingangssignals. Bei der Original-Standardeinstellung behält das Gerät das Format des projizierten Bildes entsprechend des Formats der Eingangsquelle bei.Falls das Bild nach wie vor gestreckt erscheint, stellen Sie das Bildformat imSetup-OSD-Menü richtig ein.
Bild ist invertiert Wählen Sie im Bildschirmmenü die OptionProjektoreinstellungen und ändern Sie den Projektormodus.
Lampe brennt mit einem Knallgeräusch durch	Wenn die Lampe das Lebensende erreicht, kann sie mit einem lauten Knallgeräusch durchbrennen. In diesem Fall schaltet sich der Projektor nicht wieder ein. Wenn Sie die Lampe wechseln, beachten Sie die Hinweise unter "Auswechseln der Lampe" auf Seite 49.
LAMP-Anzeige leuchtet orange	Wenn dieLAMP-Warnleuchte bernsteinfarben leuchtet, muss die Lampe ausgewechselt werden.
Problem (Fortsetzung)	Mögliche Lösung (Fortsetzung)
LAMP-Anzeige blinkt orange	Falls die LAMP-Anzeige orange blinkt, besteht eventuell keine Verbindung zum Lampenmodul. Bitte überprüfen Sie das Lampenmodul und vergewissern Sie sich, dass es richtig installiert wurde.Wenn die LED-Anzeigen LAMP und Power orangefarben blinken, ist der Lampentreiber ausgefallen, der Projektor schaltet sich automatisch ab.Falls die LAMP- und TEMP-Anzeigen orange blinken und die Power-Anzeige blau leuchtet, ist das Farbrad ausgefallen; der Projektor schaltet sich automatisch ab.Um diese Schutzfunktion wieder aufzuheben, halten Sie die Ein-/Austaste 10 Sekunden lang gedrückt.
TEMP-Anzeige leuchtet orange	Der Projektor ist überhitzt. Die Anzeige wird automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich an DellTM.
TEMP-Anzeige blinkt orange	Ein Projektorlüfter ist ausgefallen und der Projektor schaltet sich automatisch aus. Versuchen Sie ein Rücksetzen; dazu halten Sie die Ein/Aus-Taste 15 Sekunden lang gedrückt. Bitte warten Sie etwa 5 Minuten; schalten Sie das Gerät erst dann wieder ein. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an DellTM.
Das Bildschirmmenü wird nicht angezeigt	Drücken Sie 15 Sekunden lang auf die Taste Menu, um die Menüsicherung aufzuheben. Prüfen Sie die Menüsicherung, siehe Seite 38.
Die Fernbedienung funktioniert nicht richtig oder nur in einem sehr begrenzten Bereich	Batteriestrom schwach. Falls ja, tauschen Sie sie durch denselben oder vom Batterichersteller empfohlenen Typ aus.

Führungssignale

Projektorstatus Beschreibung		Befchlstasten Indikator
		Ein/Aus Menü		TEMP (orange)	LAMPE (orange)
Standby-Modus Projektor im Standby-Modus. Zum Einschalten bercit.		BLAU Blinkend	AUS AUS AUS
Aufwärm-Modus Der Projektor braucht eine Weile zum Warmwerden und Hochfahren.		BLAU BLAU AUS AUS
Lampe eingeschaltet	Projektor im Normal-Modus, bereit zur Bildanzeige. Anmerkung: Kein Zugriff auf das Bildschirmmenü.	BLAU BLAU AUS AUS
Kühl-Modus Der Projektor kühlt sich zum Ausschalten ab. BLAU AUS AUS AUS
Stromsparmodus Der Stromsparmodus ist aktiviert. Der Projektorschaltet automatisch in den Standby-Modus, falls innerhalb von zwei Stunden kein Fingangssignal festgestellt wird.		(ORANGE) Blinkend	AUS AUS AUS
Kühlen vor Aktivierung des Stromsparmodus.	Der Projektor kühlt 60 Sekunden ab, bevor er in den Stromsparmodus schaltet.	(ORANGE)	AUS AUS AUS
Projektor überhitzt	Eventuell sind die Luftschlitze blockiert oder die Umgebungstemperatur liegt höher als 35 °C. Der Projektor schaltet sich automatisch aus. Vergewissern Sie sich, dass die Luftschlitzenicht blockiert sind und die Umgebungstemperatur im Arbeitsbereich liegt. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich bitte an Dell.	AUS AUS	(ORANGE)	AUS
Lampentreiber überhitzt	Der Lampentreiber ist überhitzt. Eventuell sind die Luftschlitze blockiert. Der Projektorschaltet sich automatisch aus. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich bitte an Dell.	(ORANGE)	AUS	(ORANGE)	AUS
Lüfterstörung	Finer der Lüfter ist ausgefallen. Der Projektorschaltet sich automatisch aus. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich bitte an Dell.	AUS AUS		(ORANGE) Blinkend	AUS
Störung des Lampantrieb	Der Lampenantrieb ist ausgefallen. Der Projektor schaltet sich automatisch aus. Trennen Sie nach 3 Minuten das Netzkabel ab und schalten Sie die Anzeige wieder an. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell.	(ORANGE) Blinkend	AUS AUS		(ORANGE) Blinkend
Lampenmodul nicht verbunden	Es besteht eventuell keine Verbindung zum Lampenmodul. Bitte überprüfen Sie das Lampenmodul und vergewissern Sie sich, dass es richtig installiert wurde. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich bitte an Dell.	AUS AUS AUS			(ORANGE) Blinkend
Störung des Farbrades	Farbrad nicht startklar. Ein Projektor ist ausgefallen und der Projektor schaltet sich automatisch aus. Trennen Sie nach 3 Minuten das Netzkabel ab und schalten Sie die Projektor wieder an. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell.	BLAU AUS		(ORANGE) Blinkend	(ORANGE) Blinkend
Lampenfehler	Lampe defekt. Tauschen Sie die Lampe aus. Die Lampe hat das Ende der Betriebszeit erreicht.	AUS AUS AUS	(ORANGE)
OSD ein	Wenn das OSD des Projektors aufgerufen wird und für den Benutzer sichtbar ist.	BLAU BLAU AUS AUS

Auswechseln der Lampe

WARNING: Bevor Sie mit den in diesem Kapitel gezeigten Schritten beginnen, beachten Sie die auf Seite 6 beschriebenen Sicherheitshinweise.
WARNING: Verwenden Sie eine Originallampe; nur so können Sie sicher sein, dass Ihr Projektor sicher und optimal arbeitet.
WARNING: Die Lampe wird während des Gebrauchs sehr heiß. Wechseln Sie die Lampe erst, nachdem sich der Projektor mindestens 30 Minuten lang abgekühlt hat.
WARNING: Berühren Sie nie die Glühlampe oder das Lampenglas. Projektorlampen sind leicht zerbrechlich und können bereits bei Berührung beschädigt werden. Die Scherben sind scharf und können verletzen.
WARNING: Falls die Lampe platzt, entfernen Sie alle Scherbenreste aus dem Projektor und entsorgen Sie sie entsprechend den geltenden Entsorgungsvorschriften. Weitere Informationen finden Sie unter www.dell.com/hg.

1 Schalten Sie den Projektor ab und ziehen Sie den Netzstecker.

2 Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.

3 Lösen Sie die beiden Schrauben, mit denen die Lampenabdeckung befestigt ist, und entfernen Sie die Abdeckung.

4 Lösen Sie die Schraube, mit denen die Lampe befestigt ist.

5 Ziehen Sie die Lampe am Metallgriff nach oben.

HINWEIS: Dell™ fordert Sie möglicherweise auf, im Rahmen der Garantie gewechselte Lampen an Dell zurückzuschicken. Die Adresse der nächstgelegenen Annahmestelle erhalten Sie ansonsten bei Ihrem örtlichen Abfallentsorgungsbetrieb.

6 Setzen Sie die neue Lampe ein.
1 Ziehen Sie die Schraube an, mit der die Lampe befestigt ist.
8 Schließen Sie das Lampenfach wieder und schrauben Sie den Deckel mit den zwei Schrauben fest.
9 Reset the lamp usage time by selecting "Bestätigen" for Zurücks. der Lampenst. in the Energieeinstellungen (Siehe "Energieeinstellungen" auf Seite 41). Wenn ein neues Lampenmodul eingesetzt wurde, erkennt dies der Projektor automatisch und setzt die Lampenbetriebszeit selbsttätig zurück.

WARNUNG: Lampenentsorgung (nur für die USA)

DIE LAMPEN IN DIESEM PRODUKT ENTHALTEN QUECKSILBER. SIE MÜSSEN DAHER GEMÄSS ÖRTLICHEN, LANDES- ODER BUNDESVORSCHRIFTEN ODER -GESETZEN WIEDERAUFBEREITET ODER ENTSORGT WERDEN. WEITERE INFORMATIONEN HIERZU FINDEN SIE UNTER WWW.DELL.COM/HG ODER WENDEN SIE SICH AN DIE ELECTRONIC INDUSTRIES ALLIANCE UNTER WWW.EIAE.ORG. INFORMATIONEN ZUR LAMPENENTSORGUNG FINDEN SIE UNTER WWW.LAMPRECYCLE.ORG.

Technische Daten

Lichtröhre 0,55-Zoll-XGA, S450 DMD, DarkChip3 ^TM

Helligkeit 1420X:

2700 ANSI-Lumen (max.)

1430X:

3200 ANSI-Lumen (max.)

Kontrastverhältnis 2400:1 Minimum (Full On/Full Off)

Gleichmäßigkeit 85% typisch (japanischer Standard – JBMA)

Anzahl Bildpunkte 1024 x 768 (XGA)

4:3 Seitenverhältnis

Darstellbare Farben 1,07 Billionen Farben

Farbradgeschwindigkeit 2X

Projektionsobjektiv F-Stopp: F/2,54-2,73

Brennweite, F=18,18-21,84 mm

1,2X manuelles Zoomobjekt

Bildwurfverhältnis = 1,64 bis 1,97

Weitwinkel / Tele

110% Versatz

Projektionsflächengröße 38 – 180 Zoll (diagonal)

Projektionsabstand 1 m – 8 m

Videokompatibilität Composite-Video / S-Video: NTSC (M, 3.58, 4.43), PAL (B, D, G, II, I, M, N, 4.43), SECAM (B, D, G, K, KI, L, 4.25/4.4)

Component-Video über VGA: 1080i/p, 720p, 576i/p, 480i/p

Stromversorgung Universaleingang, 90 bis 264 V Wechselspannung, 50/60 Hz, mit Blindstromkompensation

Stromverbrauch 1420X:

Normalbetrieb: 305 W ± 10 % bei 110 VAC

Eco-Modus: 265 W ± 10 % bei 110 VAC

Bereitschaftsmodus: <0,5 W

1430X:

Normalbetrieb: 368 W ± 10 % bei 110 VAC

Eco-Modus: 305 W ± 10 % bei 110 VAC

Bereitschaftsmodus: <0,5 W

Audio 1 Lautsprecher x 2 Watt eff.

Geräuschpegel 1420X:

33 dB(A) Normalbetrieb, 29 dB(A) Eco-Modus

1430X:

36 dB(A) Normalbetrieb, 32 dB(A) Eco-Modus

Gewicht 5,7 lbs (2,6 kg)

Abmessungen (B x II x T) 290 x 90,82 x 238 mm

Umgebungsbedingungen Betriebstemperatur: 0 °C bis 32 °C

Luftfeuchtigkeit: max. 90%

Lagerungstemperatur: -30 °C bis 65 °C

Luftfeuchtigkeit: max. 90%

Temperatur beim Transport: -20 °C bis 60 °C

Luftfeuchtigkeit: max. 90 %

E/A-Anschlüsse Stromversorgung: Eine Steckdose

(3-polig, C14-Eingang)

VGA-Eingang: Zwei 15-polige D-Sub-Anschlüsse

(blau), VGA-A und VGA-B, für analoge

RGB/Component-Eingangssignale.

VGA-Ausgang: Ein 15-poliger D-Sub-Anschluss (schwarz) zum Durchschleifen von VGA-A-Signalen.

S-Video-Eingang: Ein 4-poliger Mini-DIN-S-Video-Standardanschluss für Y/C-Signale.

Composite-Videoausgang: Ein gelber Cinch-Anschluss für CVBS-Signale.

Analoger Audioeingang: Eine 3,5 mm-Stereoklinkenbuchse (grün).

Fester Audioausgang: Eine 3,5 mm-Stereoklinkenbuchse (blau).

Mini-USB-(Typ B)-Anschluss: Ein Mini-USB-Slave-Anschluss für externe Verbindungen.

RS232 Anschluss: Ein 9-Pin D-Sub Anschluss

USB-Anschluss: Ein USB-Slave-Anschluss für externe Verbindungen.

Lampe 1420X:

190 W-Lampe (bis zu 4500 Betriebsstunden im Normalbetrieb / bis zu 6000 Betriebsstunden im Eco-Modus)

1430X:

240 W-Lampe (bis zu 3000 Betriebsstunden im Normalbetrieb / bis zu 5000 Betriebsstunden im Eco-Modus)

HINWEIS: Die Betriebsdauerangabe bei Projektorlampen ist lediglich ein Maß für den Helligkeitsabfall; diese Angabe definiert nicht, wann die Lampe komplett ausfällt und kein Licht mehr ausstrahlt. Die Lampenbetriebsdauer wird als die Zeit definiert, die vergeht, bis 50 % einer Auswahl von Testlampen nur noch etwa 50 % ihrer Nennlichtleistung abgeben. Die Lampenbetriebszeit kann auf keine Weise garantiert werden. Die tatsächliche Betriebszeit einer Projektorlampe hängt von Betriebs- und Nutzungsbedingungen ab. Beim Einsatz eines Projektors unter ungünstigen Bedingungen, zu denen staubige Umgebungen, hohe Temperaturen, viele Betriebsstunden pro Tag und plötzliches Ausschalten zählen, ist eine Verkürzung der Lampenbetriebszeit oder ein gänzlicher Ausfall wahrscheinlich.

Kompatibilitätsmodi (analog/digital)

Auflösung Modus		Bildwiederholfrequenz (Hz)	IISync-Frequenz (kHz)	Pixeltakt (MHz)
720 x 400 720	x 400_70 70,087 31,469	28,3221
640 x 480	VGA_60 59,94	31,469 25,175
	VGA_72 72,809	37,861 31,5
	VGA_75 75 37,5	31,5
	VGA_85 85,008	43,269 36
800 x 600	SVCA_56 56,25	35,156 36
	SVGA_60	60,317 37,879	40
	SVGA_72	72,188 48,077	50
	SVGA_75	75	46,875 49,5
	SVGA_85	85,061 53,674	56,25
	SVGA_120*(Reduce Blanking)	119,854	77,425	83
1024 x 768	XGA_60 60,004	48,363 65
	XGA_70 70,069	56,476 75
	XGA_75 75,029	60,023 78,75
	XGA_85 84,997	68,667 94,5
	XCA_120*(Reduce Blanking)	119,989	97,551	115,5
1152 x 864 1152	x 864_75	75 67,5 108
1024 x 576		60	35,82	46,966
1024 x 600		64,995 41,467 51,419
1280 x 768 1280	x 768_60 59,87 47,776	79,5
1280 x 800	WXGA_60	59,81 49,702 83,5
	WXGA_75	74,934 62,795	106,5
	WXGA_85	84,88 71,554	122,5
	WXGA_120*(Reduce Blanking)	119,909	101,563 146,25
1280 x 1024	SXCA_60 60,02	63,981 108
	SXGA_75	75,025 79,976	135
	SXGA_85	85,024 91,146	157,5
1280 x 960	1280 x 960_60	60	60	108
	1280 x 960_85	85,002 85,938	148,5
1366 x 768 1366	x 768_60 59,79 47,712	85,5
1440 x 900 WX	CA+_60 59,887 55,935	106,5
1400 x 1050 SX	CA+_60 59,978 65,317	121,75
1600 x 1200 UX	GA 60 75 162
1680 x 1050 168	0x1050_60 59,954 65,29	146,25
640 x 480@67Hz	MAC13	66,667	35	30,24
832 x 624@75Hz	MAC16	74,546 49,722 57,28
1024 x 768@75Hz	MAC19	74,93	60,241	80
1152 x 870@75Hz	MAC21	75,06	68,68	100

HINWEIS: Unterstützte Timings für das 3D-Signal im Frame-Sequential-Format.

Kompatibilitätsmodi (YPbPr)

Auflösung	Modus	Bildwiederholfrequenz (Hz)	IISync-Frequenz (kHz)	Pixeltakt (MHz)
720 x 480	480i	59,94	15,73	13,5
720 x 480	480p	59,94	31,47	27
720 x 576	576i	50	15,63	13,5
720 x 576	576p	50	31,25	27
1280 x 720 720/50p		50 37,5	74,25
1280 x 720 720/60p		60 45 74,25
1920 x 1080	1080/24P	24 27	74,25
1920 x 1080	1080/25P	25	28,13	74,25
1920 x 1080	1080/30P	30	33,75	74,25
1920 x 1080 1080/50i		50 28,13 74,25
1920 x 1080 1080/60i		60 33,75 74,25
1920 x 1080	1080/50P	50	56,25	148,5
1920 x 1080	1080/60P	60	67,5	148,5

Kompatibilitätsmodi (Video/S-Video)

Videomodus	fh(kHz) fv(Hz)	fsc(MHz)
NTSC	15,73	60	3,58
PAL	15,63	50	4,43
SECAM	15,63	50	4,25 odcr 4,41
PAL-M	15,73	60	3,58
PAL-N	15,63	50	3,58
PAL-60	15,73	60	4,43
NTSC4,43	15,73	60	4,43

Kontakt zu Dell

Kunden in den USA können die Rufnummer 800-WWW-DELL (800-999-3355) verwenden.

HINWEIS: Wenn Sie keine aktive Internetverbindung nutzen können, finden Sie die Kontaktinformationen auf Ihrer Kaufbestätigung, Ihrem Versandzettel, Ihrer Rechnung oder im Produktkatalog von Dell.

Dell™ bietet eine Reihe verschiedener Support- und Serviceoptionen online oder per Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt, einige Optionen sind möglicherweise für Sie nicht verfügbar. Um sich mit Dell in Verbindung zu setzen, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:

1 Rufen Sie support.dell.com auf.
2 Vergewissern Sie sich, dass im Auswahlmenü Wählen Sie ein Land/eine Region am unteren Seitenrand Ihr Land bzw. Ihre Region ausgewählt ist.
3 Klicken Sie auf Kontaktieren Sie uns im linken Bereich der Seite.
4 Wählen Sie den Link für den benötigten Kundendienst oder Service.
5 Wählen Sie die für Sie geeignete Art der Kontaktaufnahme mit Dell aus.

Anhang: Glossar

ANSI Lumens — Eine Maßcinheit für die Helligkeit. Die Berechnung erfolgt mit Hilfe eines ein Quadratmeter großen, in neun gleiche Rechtecke geteilten Bildes, wobei der Mittelwert aus den in der Mitte aller Rechtecke gemessenen Luxwerten (Helligkeit) ermittelt wird.

Bildseitenverhältnis — Das beliebteste Bildseitenverhältnis ist 4:3 (4 zu 3). Alte Fernsch- und Computervidcoformate haben das Seitenverhältnis 4:3. Das bedeutet, dass die Breite zur Höhe im Verhältnis 4 zu 3 ist.

Helligkeit — Die Menge des Lichts, die von einem Projektionsbild oder -gerät ausgestrahlt wird. Die Helligkeit des Projektors wird in ANSI-Lumen gemessen.

Farbtemperatur — Die farbliche Tönung weißen Lichtes. Eine niedrige Farbtemperatur bewirkt wärmeres Licht (mehr Gelb/Rot), während eine hohe Farbtemperatur kälteres Licht (mehr Blau) bedeutet. Die Maßeinheit der Farbtemperatur ist Kelvin (K).

Component Video —Eine Methode zur Erzeugung hochwertiger Videos in einem Format, das aus dem Luminanzsignal und zwei separaten Chrominanzsignalen besteht, die für Analog-Component Y'Pb'Pr' und für digitales Component Y'Cb'Cr' definiert sind. Component-Video steht bei DVD-Playern zur Verfügung.

Composite-Video — Ein Vidcosignal, das Luma (Helligkeit), Chroma (Farbe), Burst (Farbreferenz) in eine Signalwellenform (horizontale und vertikale synchronisierte Signale) in eine Signalwellenform synchronisiert und in einem einzigen Kabelpaar führt. Es gibt drei Formate: NTSC, PAL und SECAM.

Komprimierte Auflösung — Falls die Auflösung eingehender Bilder größer als die des Projektors ist, wird das resultierende Bild verkleinert, damit es mit der Auflösung des Projektors übercinstimmt. Aufgrund der Kompression einiger digitaler Geräte kann es zu Bildverlusten kommen.

Kontrastverhältnis — Der Bereich zwischen den Werten für Dunkelheit und Helligkeit in einem Bild, bzw. das Verhältnis zwischen dem minimalen und maximalen Wert. In der Projektorindustrie gibt es zwei Verfahren, das Verhältnis zu messen:

1 Full On/Off (Voll Ein/Aus)— Das Verhältnis des Lichts eines komplett weißen Bildes (full on) zum Licht eines komplett schwarzen (full off) Bildes.
2 ANSI— Gemessen wird ein Muster aus 16 abwechselnd schwarzen und weißen Rechtecken. Die durchschnittliche Lichtabgabe der weißen Rechtecke wird durch die durchschnittliche Lichtabgabe der schwarzen Rechtecke geteilt. Dies ergibt das ANSI-Kontrastverhältnis.

Der Full On/Off-Kontrast ist bei einem Projektor immer größer als der ANSI-Kontrast.

dB—Dezibel—Eine Einheit, die den relativen Unterschied einer Kraft oder Intensität, meistens zwischen zwei akustischen oder elektrischen Signalen, ausdrückt. Sie entspricht dem Zehnfachen des allgemeinen Logarithmus des Verhältnisses der zwei Stärken.

Bilddiagonale — Ein Verfahren zur Messung der Größe eines Bildschirms oder Projektionsbildes. Hierbei wird die Strecke zwischen einer Ecke und der gegenüberliegenden Ecke gemessen. Ein Projektionsbild mit einer Höhe von 274 cm und einer Breite von 366 cm hat eine Bilddiagonale von 457 cm. In diesem Dokument wird von der Bilddiagonale eines Computers mit dem herkömmlichen Seitenverhältnis von 4:3 ausgegangen.

DLP® — Digital Light Processing™—Eine von Texas Instruments entwickelte Monitorreflexionstechnologie, bei der kleine, bewegte Spiegel verwendet werden. Durch einen Farbfilter geltetetes Licht wird zu den DLP-Spicgeln gescendet, die RGB-Farben zu einem Bild anordnen, das auf den Projektionsschirm projiziert wird. Dies wird auch als DMD bezeichnet.

DMD — Digital Micro Mirror Device - Digitales Mikrospiegelgerät — Jedes DMD besteht aus Tausenden von mikroskopisch kleinen, geneigten, aus einer Aluminiumlegierung bestehenden Spiegeln.

Brennweite — Der Abstand zwischen der Oberfläche einer Linse und dem Brcnpunkt.

Frequenz — Die Anzahl der zyklischen Wiederholungen von elektrischen Signalen pro Sekunde. Die Frequenz wird in IIz (IIertz) angegeben.

Hz (Hertz) — Einheit für Frequenz.

trapezkorrektur — Mit Hilfe der Trapezkorrektur kann die Bildverzerrung (normalerweise ist das verzerrte Bild wie ein Trapez oben breiter und unten schmaler) eines Projektionsbilds korrigiert werden, die durch einen ungünstigen Winkel des Projektors zur Projektionsfläche hervorgerufen wird.

Maximalabstand — Der maximal mögliche Abstand zwischen Projektor und Projektionsschirm, bei dem in einem vollständig abgedunkelten Raum noch ein brauchbares Bild erzeugt (das hell genug ist).

Maximale Bildgröße — Das größtmögliche Bild, das ein Projektor in einem abgedunkelten Raum erzeugen kann. Normalerweise durch die optische Brennweite begrenzt.

Minimalabstand — Der minimal mögliche Abstand zwischen Projektor und Projektionsschirm, bei dem ein Bild noch scharf gestellt werden kann.

NTSC — National Television Standards Committee. Nordamerikanischer Sendestandard mit einem Videoformat von 525 Zeilen bei 30 Bildern pro Sekunde.

PAL — Phase Alternating Line. Ein europäischer Sendestandard mit einem Videoformat von 625 Zeilen bei 25 Bildern pro Sekunde.

Rückprojektion — Mit dieser Funktion können Sie ein Bild horizontal spiegeln. Bei der normalen Projektion von vorne erscheinen Texte, Grafiken usw. dann verkehrt herum. Die Rückprojektion wird für die Projektion von hinten verwendet.

RGB — Rot, Grün, Blau — Gewöhnlich zur Beschreibung eines Monitors verwendet, der die Signale für diese drei Farben getrennt erhalten muss.

S-Video —Ein Videoübertragungsstandard, für den ein 4-poliger Mini-DIN-Anschluss benötigt wird. Die Videoinformationen werden über zwei Signalkabel gesendet: Luminanz (Helligkeit, Y) und Chrominanz (Farbe, C). S-Video wird auch als Y/C bezeichnet.

SECAM — Ein französischer und internationaler Sendestandard, der PAL ähnelt, der sich jedoch bei der Übertragung vom Farbinformationen einer abweichenden Methode bedient.

SSID — Service Set Identifiers — Ein Name zur Identifikation des spezifischen drahtlosen LAN, zu dem der Benutzer eine Verbindung herstellen will.

SVGA — Super Video Graphics Array — 800 x 600 Pixel

SXGA — Super Extended Graphics Array — 1280 x 1024 Pixel

UXGA — Ultra Extended Graphics Array — 1600 x 1200 Pixel

VGA — Video Graphics Array — 640 x 480 Pixel

XGA — Extended Video Graphics Array — 1024 x 768 Pixel

Zoomobjektiv — Objektiv mit einer variablen Brennweite, mit dem das Bild vergrößert bzw. verkleinert werden kann.

Zoomverhältnis — Das Verhältnis zwischen dem größten und kleinsten Bild, das mit dem Objektiv eines Projektors bei einem festen Abstand zum Projektionsschirm erzeugt werden kann. Wenn zum Beispiel das nicht vergrößerte Bild 305 cm groß ist, ist das vergrößerte Bild bei einem 1,4:1-Zoomverhältnis 427 cm groß.

Stichwortverzeichnis

A

Anschlüsse

Audioausgang 8

Composite-Videoanschluss 8

Mini-USB-B-Fernbedienungsanschluss 8

Netzanschluss 8

S-Video-Anschluss 8

VGA-A-Ausgang (durchgeschliffenes Monitorsignal) 8

VGA-A-Eingang (D-Sub) 8

VGA-B-Eingang (D-Sub) 8

Auswechseln der Lampe 49

B

Bedienfeld 19

D

Dell

Kontakt 56

E

Ein-/Ausschalten des Projektors

Ausschalten des Projektors 14

Einschalten des Projektors 14

Einstellen des Projektionsbildes 15

Projektor absenken

Höhenverstellbarer

Fuß 15

Verstelltaste 15

Einstellen von Zoom und

Bildschärfe 16

Fokusring 16

Zoom-Regler 16

Energiesparen 41

F

Fernbedienung 21

IR-Empfänger 19

K

Kontakt zu Dell 5, 47

Kundendienst

Kontakt zu Dell 56

M

Menü Transparenz 37

Menü-Timeout 37

0

On-Screen Display 25

Hauptmenü 25

P

Problemlösung 44

Kontakt zu Dell 44

Projektor

Bedienfeld 6

Fokusring 6

IR-Empfänger 6

Objektiv 6

Zoom-Regler 6

Projektor anschließen

An einen Computer 9

Anschluss über S-Video-Kabel 11

Composite-Videokabel 12

Netzkabel 9, 10, 11, 12, 13

S-Video-Kabel 11

Über Component-Kabel anschließen 13

Über Composite-Kabel anschließen 12

USB-zu-USB-Kabel 9

VGA-zu-VGA-Kabel 9, 10

VGA-zu-YPbPr-Kabel 13

R

RS232 Steuerungsanschluss 8

s

Schnelles Herunterfahren 41

Sicherheitseinstellungen 42

T

Technische Daten

Abmessungen 52

Anzahl Bildpunkte 51

Audio 52

Darstellbare Farben 51

E/A-Anschlüsse 52

Farbradgeschwindigkeit 51

Geräuschpegel 52

Gewicht 52

Gleichmäßigkeit 51

Helligkeit 51

Kontrastverhältnis 51

Lichtröhre 51

Projektionsabstand 51

Projektionsflächengröße 51

Projektionsobjektiv 51

Stromverbrauch 52

Stromversorgung 51

Umgebungsbedingungen 52

Videokompatibilität 51

Telefonnummern 56

Z

Zurücks. auf Werkseinst. 37
