BEDIENUNGSANLEITUNG 10030554 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

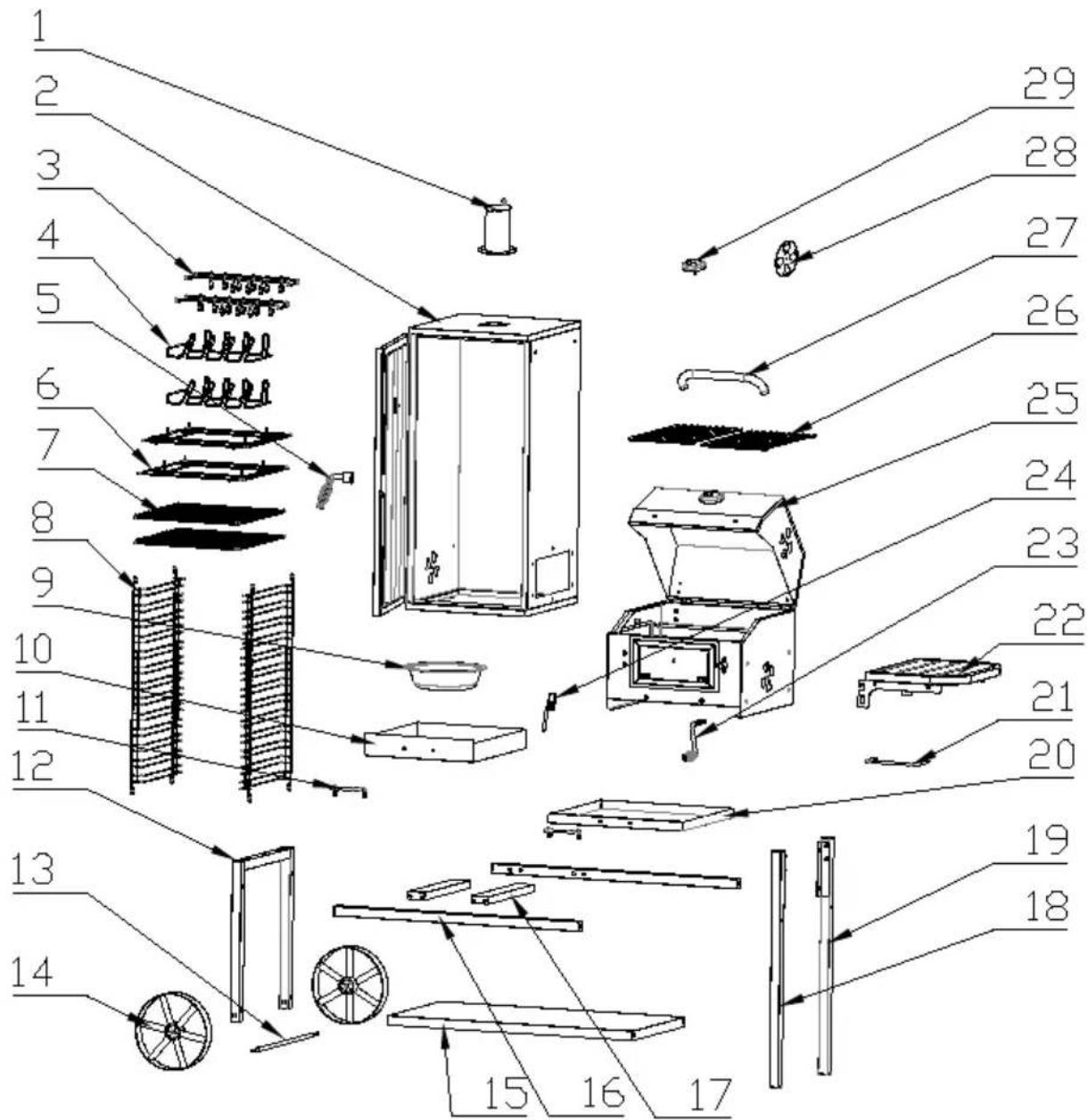

Geräteübersicht

Nr.	Teil Anzahl Bild
1	Kaminabzug 1
2	Räucherkammer 1
3	Wursthaken 2
4	Rippenhaken 2
5	Türgriff 1
6	Halterung für Rippenhaken	2
7	Räucherrost 2
8	Rosthalterung 2
9	Wasserschale 1
10	Besteckbox	1
11	Griff für Ascheblech	2
12	Linkes Bein (Teil)	1
13	Achse	1
14	Rad 2
15	Bodenschiene	1
16	Beinstütze 2
17	Haltung für Brennkammer	2
18	Bein rechts vorne	1
19	Bein rechts hinten	1

Nr.	Teil Anzahl Bild
20	Ascheblech 1
21	Haken	1
22	seitliche Ablage	1
23	Kurbel für Höheneinstellung der Kohlenpfanne	1
24	Griff für Brennraum	1
25	Brennkammer 1
26	Rost für Brennkamemer	2
27	Griff für Brennkammer	1
28	Luftklappe (vormontiert)	3
29	Thermometer (vormontiert)	2

Schrauben

A M6x15	Schrauben 36
B M6x20	Schrauben 2
C M6x40	Schrauben 7
D M6 Muttern 16
E M8 Muttern 2
F M6 Dichtungen 8

Zusammenbau

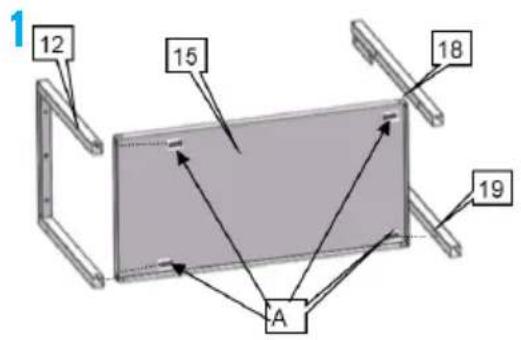

Befestigen Sie die Bodenschiene an den Beinen. Verwenden Sie 4 Schrauben (A).

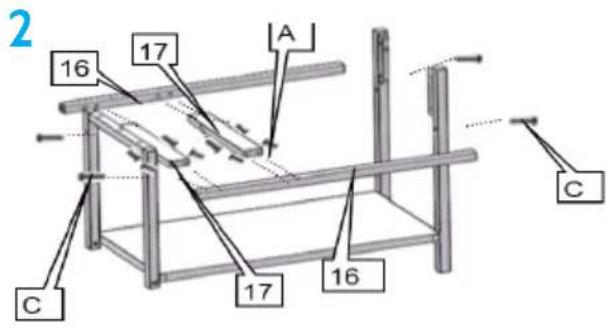

Setzen Sie die Beine die Besteckboxhalterung. Verwenden Sie 4 Schrauben (C) und 8 Schrauben (A).

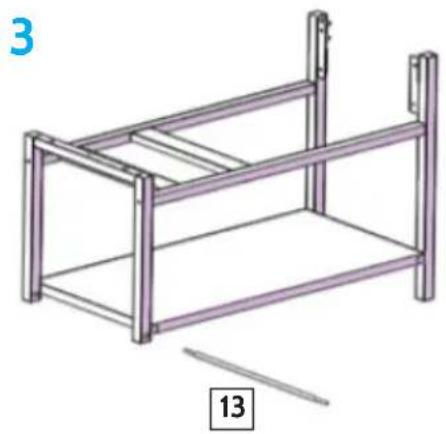

Bringen Sie die Achse an.

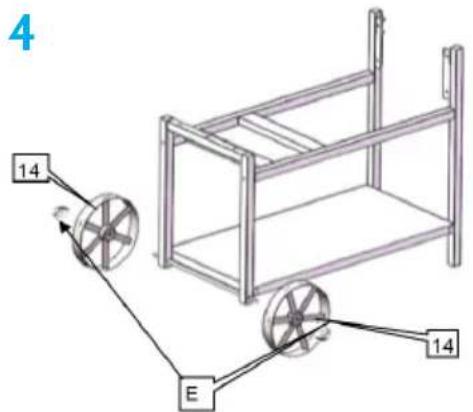

Montieren Sie die Räder mit 2 Muttern (E).

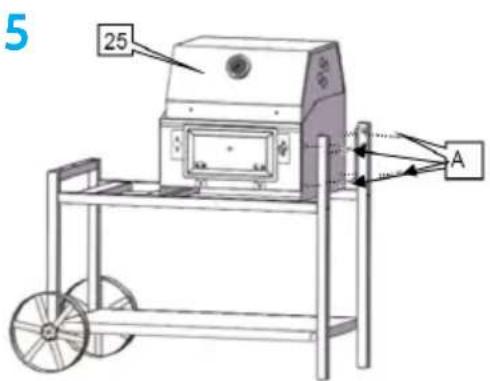

Den Brennraum und den Deckel mit 4 Schrauben (A) befestigen.

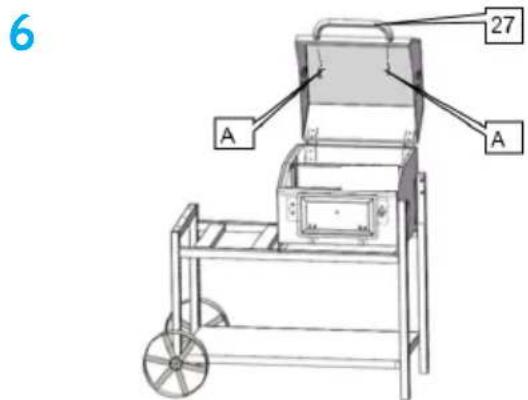

Den Deckelgriff mit 2 Schrauben (A) befestigen.

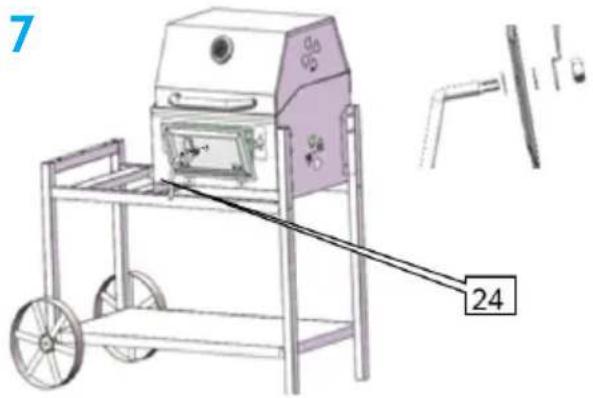

Den Türgriff mit einer M10-Kontermutter befestigen. (Schrauben sind am Griff vormontiert.)

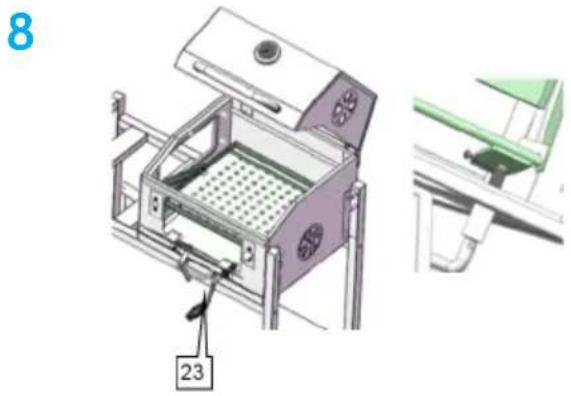

Die Kurbel für die Kohlenpfanne mit M4x10-Schraube verbinden (Schraube liegt der Tüte für die Kurbel bei).

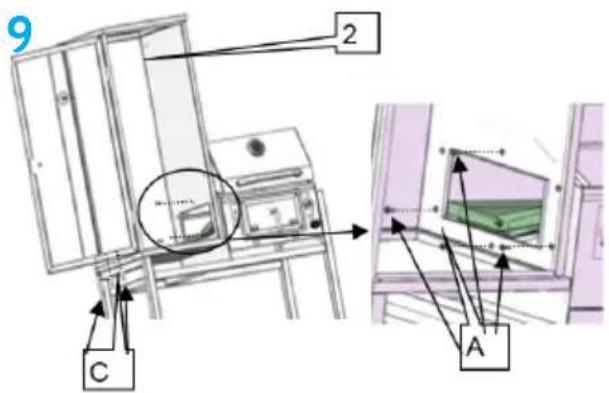

Das Gehäuse des Brennraums mit 3 Schrauben (C) und 4 Schrauben (A) montieren.

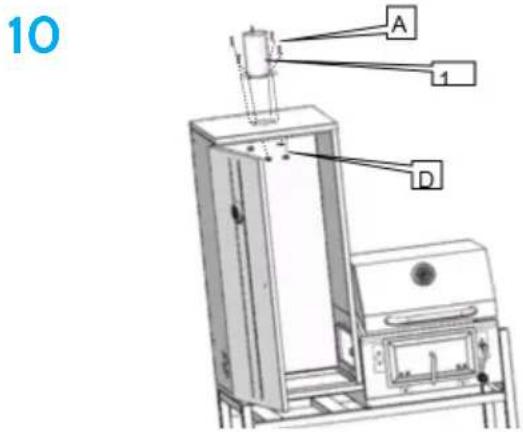

Montieren Sie den Kaminabzug mit 4 Schrauben (A).

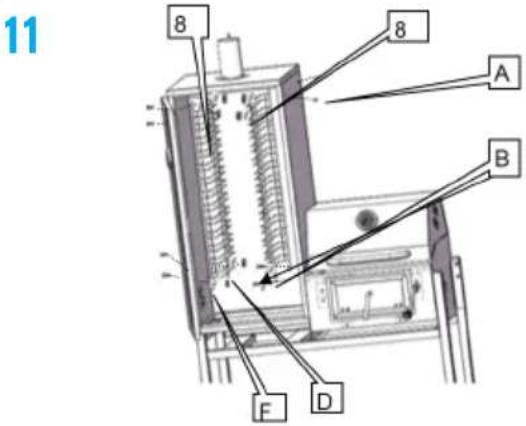

2 Rosthalterungen mit 6 Schrauben (A), 2 Schrauben B, 6 Schrauben (D) und 8 Schrauben (F) montieren.

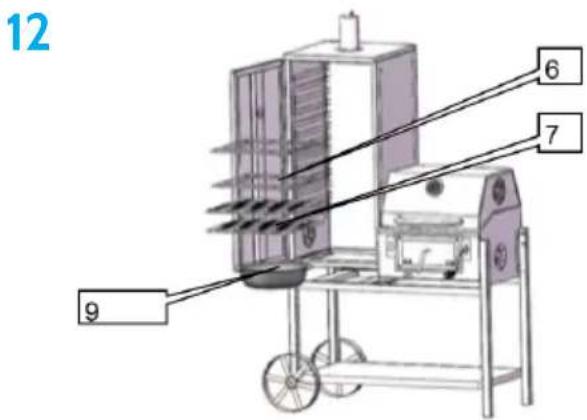

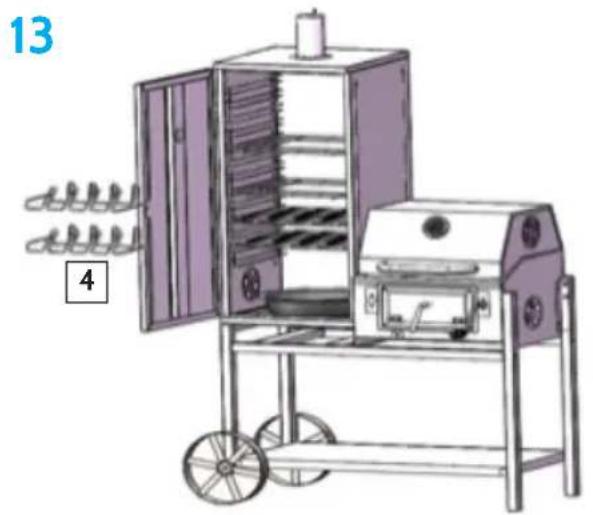

Die Wasserschale mit 2 Rosts und 2 Rippenhakenhalterungen montieren.

KLARSTEIN

Die Besteckaufbewahrung und den Griff mit 2 Schrauben (A) und 2 Schrauben (D) montieren.

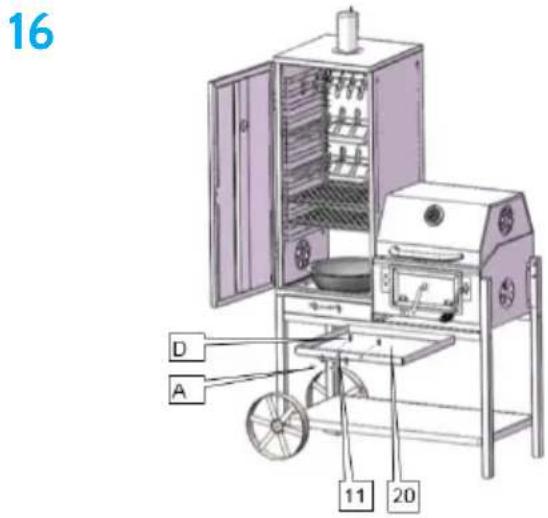

Das Ascheblech der Brennkammer mit 2 Schrauben (A) und 2 Schrauben (D) montieren.

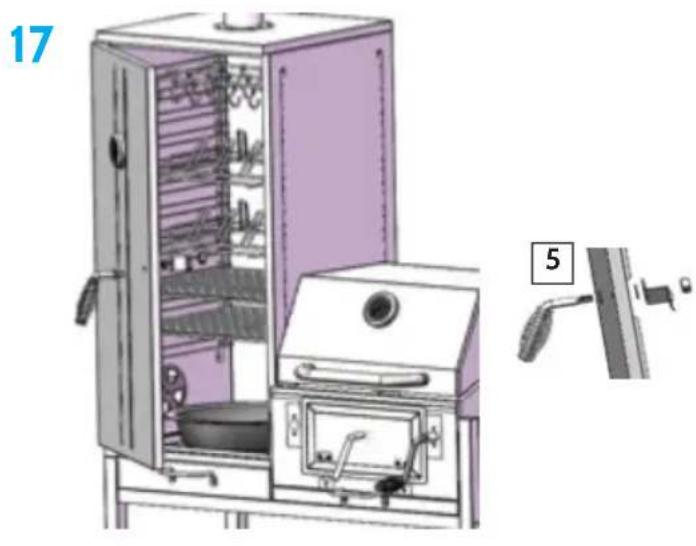

Die Tür der Räucherkammer und den Griff montieren.

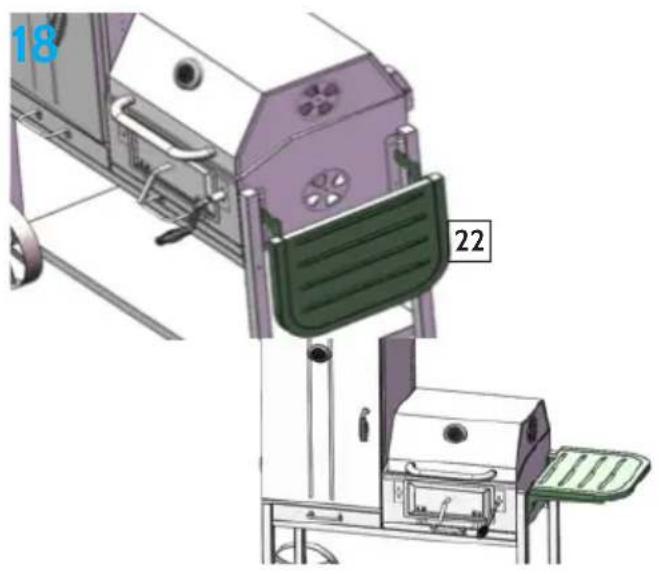

Die Seitenplatte montieren.

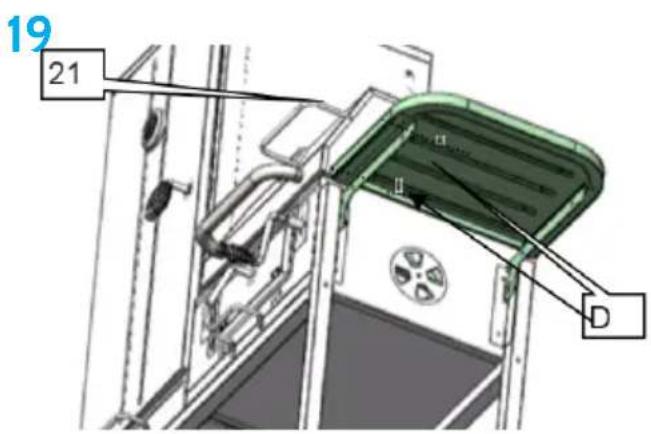

Den Haken der Seitenablag mit 2 Schrauben befestigen

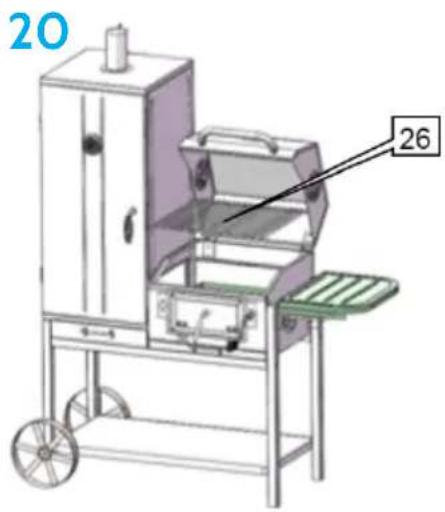

Die beiden Brennkammerroste montieren.

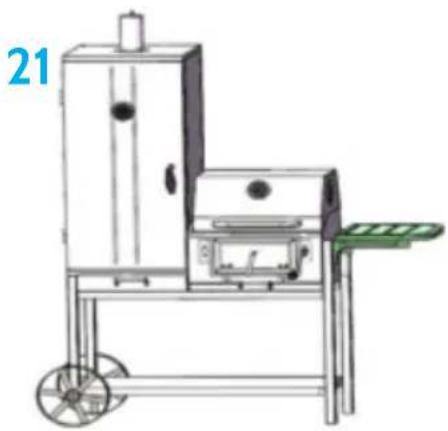

Herzlichen Glückwunsch. Der Aufbau ist fertig.
Hersteller: Chal-Tec GmbH, Wallstr. 16, 10179 Berlin
