BEDIENUNGSANLEITUNG WS440 HF HUSQVARNA

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

WARNING! Das Gerät kann falsch oder nachlüssig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Einen zugelassenen Schutzhelm
Einen zugelassenen Gehorschutz
Schutzbrille oder Visier
- Atemschutzmaske

Täglich schmieren.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltkennzeichnung Das Symbol auf dem Produkt oder der Verpackung gibt an, dass theses Produkt nicht im Hausmull entsorgt werden damit. Zur Entsorgung ist es stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte zu übergeben.

Durch eine korrekte Entsorgung these
Produktsstragen Sie dazu bei, möglichne negative
Auswirkungen auf ihre Umwelt und Mitmenschen zu
verhindern.Durch eine unsachgemäße Entsorgung these
Produktsn konnen Schaden entstehen.

Ausführliche Recyclinginformationen zu dieser Produkt erhalten Sie von ihrer Kommune, Entsorgungsunternehmen für Hausmüll oder dem Geschäft, in dem Sie das Produkt erworbEN haben.

Symbole in der Bedienungsanweisung:

Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abbezogenem Stecker zum Aggregat durchzufahren.

Stets zugelassene Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

Visuelle Konrolle.

Schutzbrille oder Gesichtsschutz müssen benutzt werden.

Inhalt

SYMBOLERKLÄRUNG

Symbole am Gerät: 34
Symbole in der Bedienungsanweisung: 34

INHALT

Inhalt 35

WAS IST WAS?

Wasistwasan derWandsage? 36

SICHERHEITSVORSCHRIFTEN

Maßnahmen vor der Benutzung einer neuen Wandsäge 37

Persönliche Schutzausrüstung 37
Allgemeine Sicherheitsvorschriften 38
Allgemeine Arbeitsvorschriften 38
Grundlegende Arbeitsstechnik 39

VORSTELLUNG

WS 440 HF 40

MONTAGE

Wandbefestigungen und Schiene montieren 41
Sagewagen und Schneideinheit montieren 41
Klinge montieren 42
Flachschneiden 42

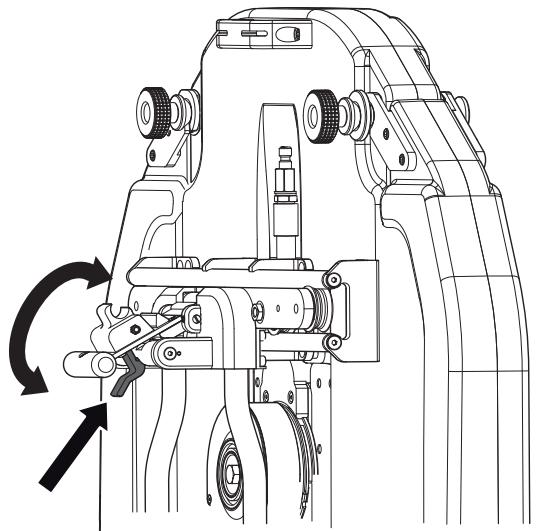

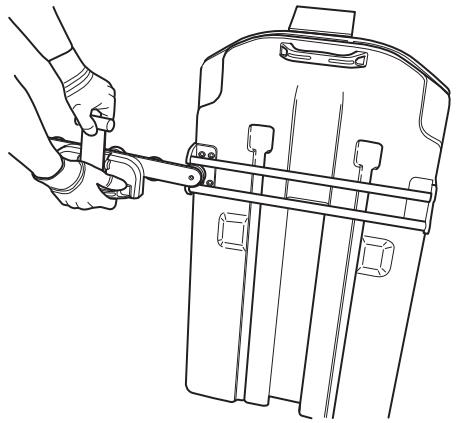

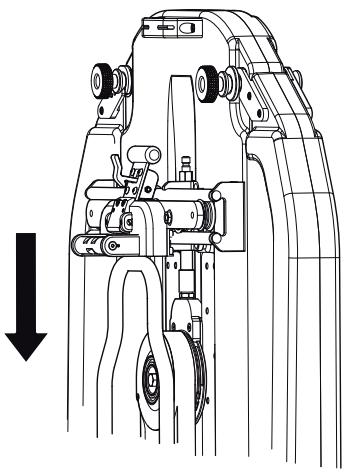

Trennscheibenschutz montieren 43

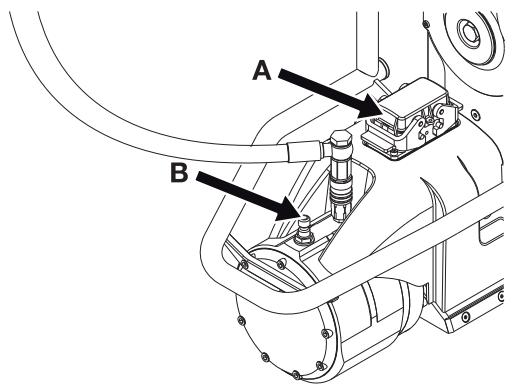

Aggregat anschließen 43

STARTEN UND STOPPEN

Vor dem Start 44
Starten 44
Stoppen 44
Demontage des Trennschleifers 44
Reinigung 44

EINSTELLUNGEN UND JUSTIERUNGEN

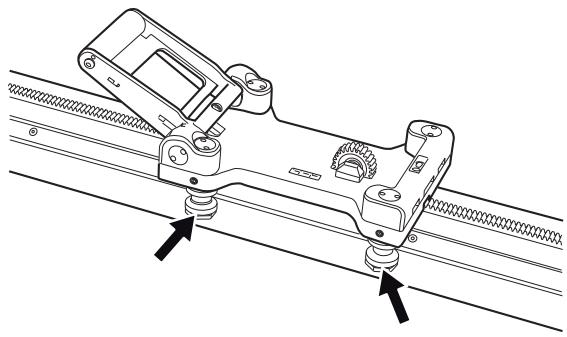

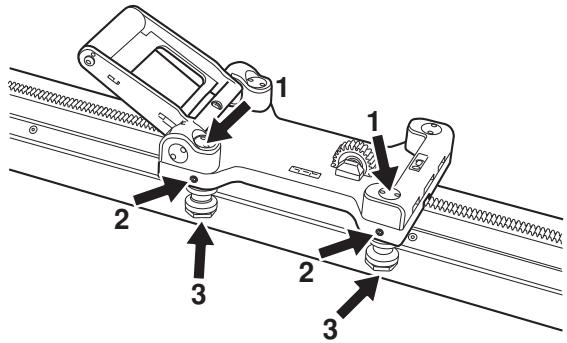

Fuhrungsraeder justieren 45

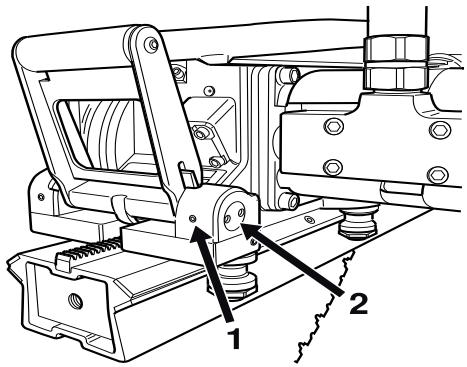

Trennschleifer im Sägewagen justieren 45

WARTUNG

Service 46
Wartung 46
Tägliche Wartung 46

TECHNISCHE DATEN

WS 440 HF 47
EG-Konformitätserklarung 49

10

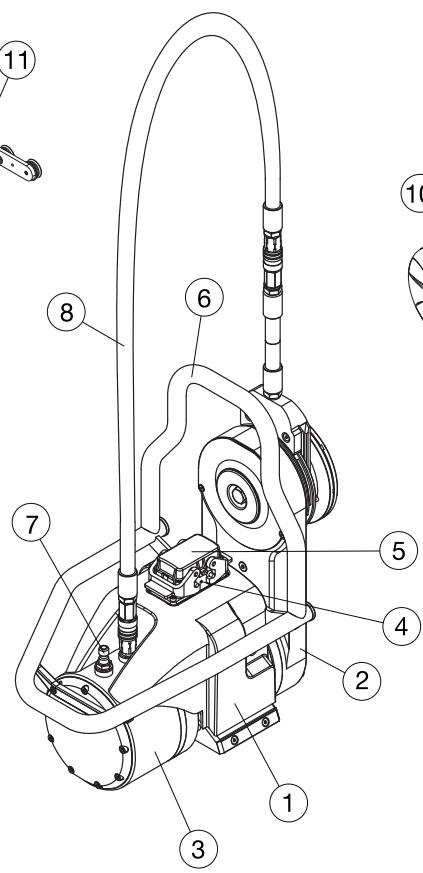

Was ist was an der Wandsäge?

1 Schneideinheit
2 Trennarm
3 Antriebsmotor, Tretnscheibe
4 Kabelanschluss
5 Schutzabdeckung
6 Befestigung Handgriff/Klingenschutz
7 Schlauchanschluss, Wassereinlass
8 Wasserschlauch
9 Trennscheibenflanschnabe
10 AuBerer Trennscheibenflansch
11 Trennscheibenschutzführung

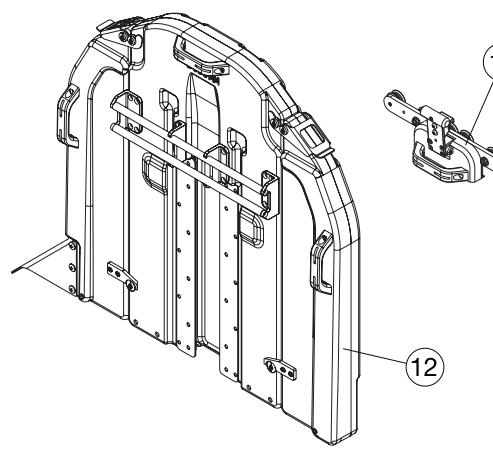

12 Klingenschutz

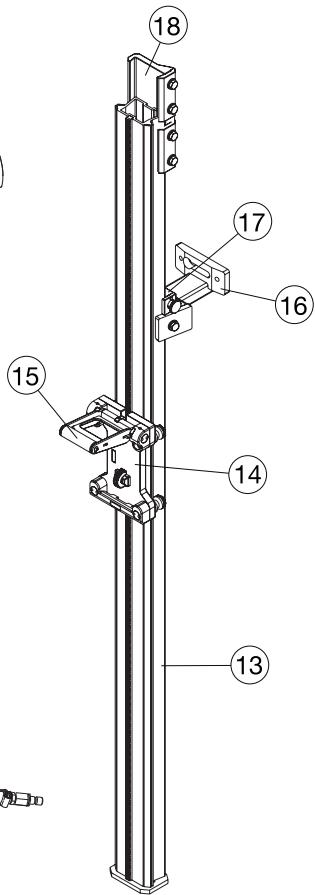

13 Schiene
14 Sagemwagen
15 Sperrgriff
16 Wandbefestigungen
17 Schienenhalte
18 Verbinder
19 Reinigungsbürste

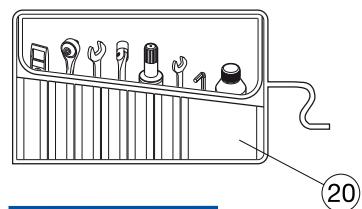

20 Werkzeugsatz

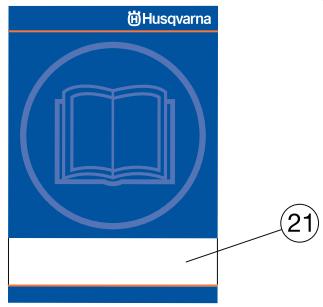

21 Bedienungsanweisung

Maßnahmen vor der Benutzung einer neuen Wandsäge

• Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
• Dieses Gerät ist zum Einsatz mit dem Netzteil Husqvarna PP 440 HF vorgesehen. Alle anderen Einsatz sind unzulässig.
• Das Handbuch des Aggregats lesen, ehe Sie mit der Nutzung des Geräts beginnen.
  Das Gerät kann schwere Verletzungen verursachen. Die Sicherheitsvorschriften gründlich durchlesen. Lernen Sie, wie das Gerät anzuwenden ist.
• These Maschine ist für das Schneiden von Beton, Ziegeln und entsprechenden Steinmaterialien vorgesehen. Jege andere Verwendung ist nicht zulässig.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkbaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten konnen. Gehen Sie stets mit Vorsicht und Vernunft vor. Vermeiden Sie Situationen, für die Sie sich nicht ausreichend qualifiziert fühlen. Falls Sie sich auch nach dem Lesen dieser Anweisungen nicht über die richtige Vorgehensweise im Klaren sind, sollen den Sie einen Fachmann zu Rateziehen, bevor Sie fortfahren.

Sie konnen sich jederzeit an ihren Handlcr wenden, wenn Sie Fragen zur Verwendung der Maschine haben. Wir beraten Sie bisher, wie Sie ihre Maschine better und{sicherer einsetzen konnen.

Lassen Sie die Maschine regelmäßig von Ihrhem Husqvarna-Händler überprüfen und notwendige Einstellungen und Reparaturen vornehmen.

Alle Informationen und Daten dieser Bedienungsanleitung galten zum Zeitpunkt der Drucklegung.

WARNING! Ohne Genehmigung des Herstellers dürfen an der Maschine unter keinen Umständen Konstruktionsdifferungen vorgenommen werden. Stets Originalzubehör verwenden. Unzulässige Änderungen und/oder Zubehörteile können zu schieren Verletzungen oder tödlichen Unfälle von Anwendern oder anderen Personen führen.

WARNING! Beim Schneiden, Mahlen, Bohren, Schmirgeln oder Formen können Staubpartikel oder Dämpfe freigesetzt werden, die gesundheitsschädliche Stoffe enthalten konnen. Sie sollen denaher das Material, das bearbeitet werden soll, GENUKEN den und die entsprechende Staub- oder Atemschutzmaske/TRagen.

Persönliche Schutzausrücktung

WARNING! Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat Fragen.

Schutzhelm
Gehorschutz
Schutzbrille oder Visier

• Atemschutzmaske

Feste, griffsichere Handschuhe.

• Eng anliegende, kräftige und bequeme Kleidung/TRagen, die volle Bewegungsfreiheit gewährt.

Stiefel mit Stahlkappe und rutschfester Sohle.

• Ein Erste-Hilfe-Set soll immer griffbereit sein.

Allgemeine Sicherheitsvorschriften

Lesen Sie vor der Inbetriebnahme der Maschine diese Bedienungsanleitung aufmerksam durch und machen Sie sich mit dem Inhalt vertraut.

WARNING! An elektrisch betriebenen Geräten besteht stets die Gefahr von elektrischen Schlägen. Ungünstige Witterungsbedingungen sowie einen Körperkontakt mit Blitzableiter und metallischen Gegenständen vermeiden. Stets die Vorgaben in der Bedienungsanleitung befolgen, um Schäden auszuschlieben.

WARNING! Bei Arbeiten an Produkten mit beweglichen Teilen herrscht stets Klemmgefahr. Schutzhandschuhe/TRagen, um Verletzungen zu vermeiden.

• Arbeiten Sie niemals mit dem Gerät, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehktraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.
• Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift Personalche Schutzausrüstung.
• Das Gerät niemals am Kabel/TRagen und niemals den Stecker am Kabel aus der Steckdoseziehen.
• Darauf achten, dass die Kabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Darauf achten, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass Gegenstände unter Strom gestellt werden.
• Kontrollieren, ob die Kabel intakt und in gutem Zustand sind. Ein für die Außenutzung geeignetes Kabel verwenden.
• Das Gerät nicht benutzen, wenn ein Kabel beschädigt ist, sondern zur Reparatur in eine autorisierte Servicewerkstatt geben.
  Das Gerät muss an ein geerdete Steckdose angeschlossen werden.
• Kontrollieren, ob die Netzspannung mit der auf dem Geräteschild angegebenen übereinstimmt.
• Alle Teile in Funktionstauglichem Zustand halten und damit sorgen, dass alle Befestigungsteile sorgfältig festgezogen sind.
• Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.
• Nehmen Sie keinerlei Änderungen an den Sicherheitsvorrichtungen vor. Kontrollieren Sie regelmäßigen deren einwandfrei Funktionseweise. Die Maschinearf nicht mit defekten Schutzvorrichtungen bzw. ohne eingebaute Schutzvorrichtungen betrieben werden.
• Lassen Sie niemals jedernd anderen das Gerät benutzen, ohne sich zu vergewissern, dass die Person den Inhalt der Bedienungsanweisung verstanden hat.

• Menschen und Tiere können zu einer Ablenkung und damit zum Verlust der Kontrolle über das Gerät führen. Koncentration und Fokussierung auf die Aufgabe sindDMAher stets erforderlich.

• Bedenken, dass Kleidung, langes Haar und Schmuck in beweglichen Teilen hangen bleiben konnen.
  Vorsicht beim Heben. Schweres Gerät bedeutet Klemmgefahr und Gefahr für andere Verletzungen.

Transport und Aufbewährung

• Vor dem Bewegen des Geräts stets den Hauptschalter für das Aggregat ausschalten und das Stromkabel rausziehen.
• Trennscheibe und Trennscheibenschutz vor Transport oder Lagerung ausbauen.
• Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließlich Raum auf.
• Falls Frostgefahr besteht, muss restliches Kuhlwasser aus dem Gerät abgelassen werden.
• Zur Lagerung der Ausrüstung die mitgelieferten Kästen verwenden.

Allgemeine Arbeitsvorschriften

WARNING! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit einer Wandsäge. Die angegebene Information kann niemals das Wissen ersetzen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung besitzt. Wenn Sie in eine Situation kommt, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, setzen Sie sich von einem Experten beraten. Fragen Sie ihren Fachhändler, ihre Servicewerkstatt oder einen erfahrenen Anwender. Vermeiden Sie, Arbeitsen auszuführen, denen Sie sich nicht gewachsen fühlen!

• Sümmtliche Bediener müssen für die Benutzung der Maschine ausgebildet sein. Die Verantwortung für die erforderliche Ausbildung liegt beim Eigentümer.
• Sicherstellen, dass der Trennscheibenschutz unbeschädigt und korrekt montiert ist.
  Stets nur Originalklingen verwenden, die für die Maschinen ausgelegt sind. Fragen Sie ihren Husqvarna- Handler, welche Klinge sich am besten für ihren Einsatzbereich eignet.
• Niemals beschädigte oder verschlissene Trennschreiben verwenden.
• Trennscheibe und Trennscheibenschutz * dürfen erst nach Ausstecken des Stromkabels der Schneideinheit ein-oder ausgebaut werden.
• Vor dem Rausziehen des Stromkabels immer zuerst das Aggregat ausschalten und warten, bis das Gerät vollständig zum Stillstand gekommen ist.
• Schneidevorgänge niemals ohne den Trennscheibenschutz durchf
• Prüfen, dass die Klinge frei rotieren kann, bevor die Maschine gestartet wird.
• Stets Abstand zur Trennscheibe halten, wenn der Motor lauft.

• Es ist stets eine Wasserkuhlung einzusetzen. Diese kühlt die Klingen, verlangert deren Lebensdauer und verringgert die Staubbildung.

• Darauf achten, dass alle Kupplungen, Verbindungen und Kabel sauber und intakt sind.

• Verwenden Sie keine deformierten, verschlissenen oder beschädigten Schläuche.
• Vor dem Schneiden sind alle auszuführenden Schnittte deutlich zu markieren und zu planen, sodass sie ohne Gefahr für Menschen oder Maschine durchgeführt werden können.
• Betonblöcke ausreichend sichern oder verankern. Freigesägte Materialien mit hohem Gewicht konnen schwere Schäden verursachen, wenn sie nicht kontrolliert bewegt werden konnen.
  Stets die Wandrückseite prufen, an der die Trennscheibe beim Durchschnitten heraustritt. Sichern bzw. absperren und sicherstellen, dass weder Menschen noch Material zu Schaden kommt.
• Den Arbeitsbereich stets auf das Vorhandsein von Gasleitungen überprüfen und deren VerlaufKennzeichnen. Das Schneiden in der Höhe von Gasleitungen stellt eine potenzielle Gefahrensituation dar. Funkenbildung beim Schneiden vermeiden, andernfalls besteht Explosionsgefahr. Konzentrieren Sie sich voll auf ihre Arbeitsaufgabe. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.
• Stellen Sie sicher, dass innerhalb des Arbeitsbereichs keine Rohre oder elektrischen Leitungen verlegt sind.
• Sicherstellen, dass die Stromkabel im Arbeitsbereich nicht stromfuhrrend sind.
• Niemals die Maschine unbeaufsichtigt mit laufendem Motor stehen给你们.
• Niemals so sagen, dass Sie den Not-Aus auf der Fernbedienung oder am Aggregat nicht bequem und einfach erreichen können. Siehe Anleitung des Aggregats.
• Beim Arbeitsen mit den Maschinen muss stets eine weitere Person anwesend sein, die bei Unfallen Hilfestellung leisten kann.
• Personen, die sich in der Umgebung aufhalten, müssen einen Gehörschutz tragen, da der Geräuschpegel beim Schneiden 85 dB(A) überschreitet.
• Sorgen Sie davon, dass Menschen und Tiere einen Sicherheitsabstand von 4 m (15 ft) einhalten, während Sie mit dem Gerät arbeiten.
• Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z.B. bei dichtem Nebel, Regen oder Wind, große Kälte usw. Das Arbeiten bei schlechtem Wetter ist sehr ermudend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.
• Sorgen Sie davon, daß der Arbeitsbereich ausreichend beleuchtet ist, damit Sie safer arbeiten können.
• Sorgen Sie immer davon, dass Sie bei der Arbeit fest und sicher stehen.
  Vorsicht beim Heben. Schweres Gerät bedeutet Klemmgefahr und Gefahr für andere Verletzungen.

WARNING! Trennscheiben sind ausschließlich für das vorgesehene Material zu verwenden.

Das Betreiben von Trennscheiben bei Drehzahlen, die über dem vom Hersteller empfohlenen Wert liegen, kann zu Schaden an der Trennscheibe und zu Verletzungen führen. Siehe das Kapitel Technische Daten.

Grundlegende Arbeitsstechnik

Stets mit dem Schneiden einer Führungsnut beginnen. Dazu die Trennscheibe 3-7 cm (1,2"-2,8") einführen. Dann die Führungsnut schneiden. Der Schnitt sollte nicht mit maximaler Geschwindigkeit, sondern vorsichtig ausgefuhrt werden, um einen geraden Schnitt zu erzielen und die nachfolgenden Schnitte zu erreichtern. Durch den Schwenkarm konnen beim Start Trennscheiben von einer Große von bis zu 1000 mm verwendet werden. Es wird empfohlen, den Schneidevorgang mit einer 800-mm-Klinge zu beginnen.
- Wenn der Führungsschnitt abgeschlossen ist, können tiefere Schnittte vorgenommen werden. Ihr jeweilige Tiefe richtet sich nach Faktoren wie der Betonhärte, dem Vorhandsein von Armierungseisen usw. Der maximale Durchmesser der Klinge für tiefere Schnittte beträgt 1.200 mm.
- Wird die Trennscheibe gewechselt, um die Schnitttiefe in demselben Schnitt zu erhöhen, muss sichergestellt werden, dass die Stärke der Trennscheibe der Breite der Nut entspricht.
- Das Gerät arbeiten setzen, ohne die Trennscheibe zu forcieren oder einzudrücken.
- Betonblöcke ausreichend sichern oder verankern. Freigesägte Materialien mit hohem Gewicht konnen schwere Schäden verursachen, wenn sie nicht kontrolliert bewegt werden konnen.

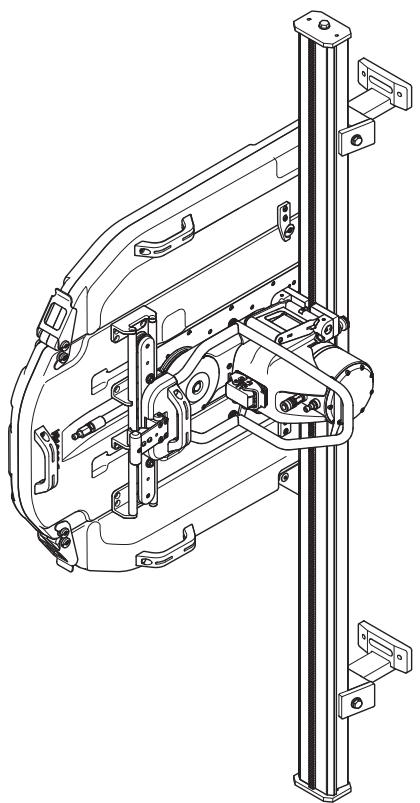

Blöcke schneiden

• Zuerst den unteren waagrechten Schnitt ausführren. Dann den oberen waagerechten Schnitt ausführren. Abschreibenbend die beiden senkrechten Schnitte ausführren.

• Wird der obere waagrechte Schnitt vor dem unteren waagrechten Schnitt ausgeführrt, fällt das Werkstück auf die Klinge und klemmt sie ein.
• Für den letzten Schnitt sollte die Schneideinheit an einer angrenzenden festen Wand angebracht werden.
• Da die Schiene symmetrisch ist, kann die Schneideinheit auf ihr gewendet werden, um einen neuen Schnitt auf der anderen Seite der Schiene auszuführen. Auf diese Weise haben die geschnittenen Stücke eine leichter hantierbare Großge und halten sich better vom Arbeitsplatz transportieren.
• Da die Drehrichtigung der Trenscheibe ausgewählten werden kann, kann auch das Sprühwasser von der Trenscheibe unabhängig davon ausgewählten werden, wie die Säge auf der Schiene angeordnet ist.

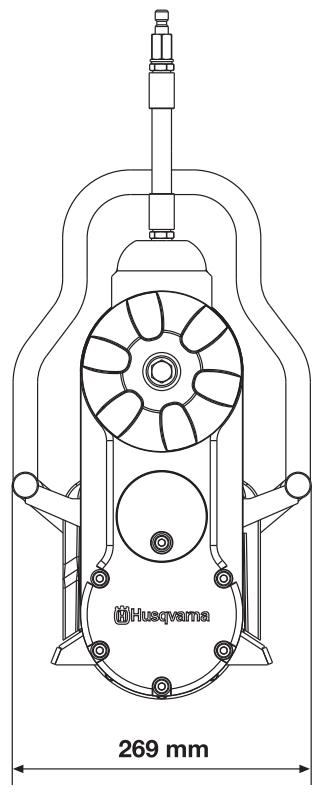

WS 440 HF

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sichere aufzubewahren.DieEGAue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlangert die Lebensdauer der Maschine erheblich und erhöht zugemicharen Wiederverkaufswert.Sollten Sie ihre Maschine verkaufen, handigen Sie dem neuen Besitzeritte auch die Bedienungsanleitung aus.

Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service. Haben Sie das Gerät nicht bei einem unserer Vertragshändler gekauft, Fragen Sie Dort nach der{nachsten Serviceworkstatt.

Husqvarna Construction Products ist stets bestrebt, die Konstruktion der Produkte zu verbessern. Husqvarna besteht sich daher das Recht vor, ohne vorherige Ankündigung und ohne weitere Verpflichtungen Konstruktionsdifferungen einzufahren.

Allgemeines

• Der leistungsstarke, wassergekühte Elektromotor überträgt eine beeindruckende Leistung von 13 kW auf die Spindel, obwohl die Säge nur 25 kg wiegt.
  Die Spindelgeschwindigkeit kann elektronisch angepasst und über die Fernbedienung des Aggregats gesteuert werden.
• Kurze Entfernung zwischen Klinge und Schiene für geradere Schnitte.
  Rutschkupplung für alle beweglichen Komponenten.
  Die Klingenausrichtung und die Ausrichtung der Wassereinspritzung kann über die Fernbedienung des Aggregats gesteuert werden.
• Mit automatischer Trennscheibenbremse, die Trennscheibe innerhalb weniger Sekunden zum Stillstand bringt.

Zu einer kompletten Trennschleiferausrüstung gehoren:

• Eine Schneideinheit
• Eine Schiene 1,2m+ Sagewagen
• Eine Schiene 2m+ Sägewagen
  Vier Wandbefestigungen
  Ein Schienenhalter
  Ein Verbinder
  EinTrennscheibenschutz800oder ein Trennscheibenschutz 1000
• Eine Führung für den Trennscheibenschutz
  Ein Werkzeugsatz
• Eine Flasche Husqvarna Oil 150
• Transportbehälter für die verschiedene Einheiten.
  Reinigungsbürste
• Schrauben zum Flachschneiden.

Ab Werk ist auf der langen und der kurzen Schiene ein Sägewagen angebracht, um den Schneidvorgang so einfach wie möglich zu gestalten.

Da ein großer Teil der Arbeit aus Transporten besteht, wird die Schneidausrüstung in speziell entwickelten Kisten gefelt. Die Kistenieten beim Transport einen wirsamen Schutz, und gleichzeitig verringiert sich die Anzahl der zu bewegenden Ausrüstungsteile – für noch effektiveres Arbeitsen.

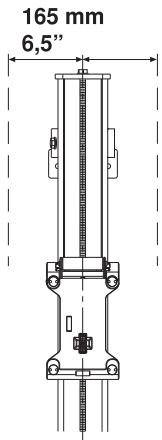

Wandbefestigungen und Schiene montieren

Die Wandbefestigung wie folgt montieren:

1 Schnittlinie markieren und die LÖcher für die Spreizschrauben 165 mm (6,5") von der Schnittlinie anziehnen.

2 15-mm (5/8") -Löcher für die M12 (1/2") -Spreizschrauben bohren.
3 Die Wandbefestigungen lose an den Speizschrauben aufhängen, vorzugsweise M6S 12x70 (1/2"x2").
4 Die Schiene in die Wandbefestigungen einsetzen und die Spannscheiben anziehen.

Bei vertikalen Schnitten muss die Schiene mit dem Sperrgriff des Sagenschlittens nach oben montiert werden. Dies erleichtert die Befestigung der Schneideinheit.

5 Sicherstellen, dass die Schiene richtig mit den Laufschienen an den Wandhalterungen ausgerichtet ist, bevor die Schrauben festgezogen werden.
6 Den Abstand zwischen Sageschnitt und Wandbefestigung anpassen. Der Abstand zwischen der Kante und der Innenkante des Sageschnits muss 89 mm (3,5") betragen. Speizschraube anziehen.

WICTIG! Nur die mitgelieferten Verbinder verwenden, da ältere Verbinder nicht an die Serie WS 400 angepasst sind.

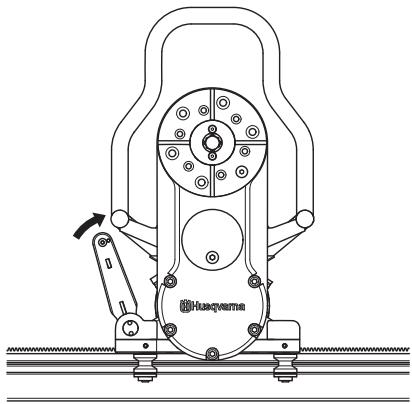

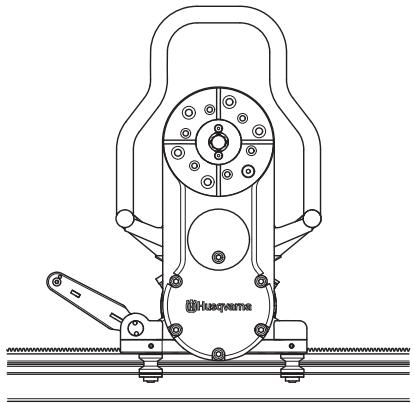

Sagewagen und Schneideinheit montieren

Der Sägewagen wird werkseitig montiert gefeliefert. Der Wagen kann von der Schiene abgebaut werden, indem die Sperre an der Schiene entfernt und der Wagen heruntergeschoben wird.

1 Die Schneideinheit in den Sägewagen haben und montieren. Wenn die Schneideinheit an ihren Platz gehoben wird, bewegt sich der Sperrgriff in eine Zwischenposition. In dieser Position hangt die Schneideinheit im Sägewagen, ohne dass sie festgehalten werden muss. Sie sitzt allerdings nicht fest genug, um schneiden zu konnen.

2 Um die Schneideinheit zu fixieren, den Sperrgriff zur Einheit hin anheben, bis er einrastet.

WARNING! Das Schneiden ist lebensgefährlich, wenn die Schneideinheit nicht ordnungsgemäß in Wagen und Schiene sitszt.

Klinge montieren

WARNING! Trennscheibe und Trennscheibenschutz)durfen erst nach Ausstecken des Stromkabels der Schneideinheit ein- oder ausgebaut werden. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

1 Zuerst vorhandenen Schmutz von den Kontaktflächen an Trennscheibenflansch und Trennscheibe entfernen.
2 Die Rotationsrichtung der Trennscheibe prufen. Die Trennscheibe muss mit dem freien Teil des Diamanten in Drehrrichtung der Trennscheibe drehen. Da die Drehrrichtung der Trennscheibe ausgewählt werden kann, kann auch das Sprühwasser von der Trennscheibe unabhängig davon ausgewählt werden, wie die Säge auf der Schiene angeordnet ist.

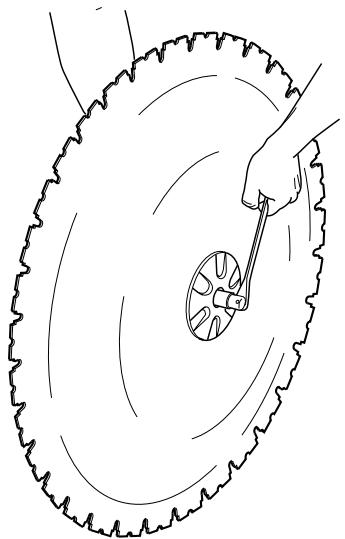

3 AuBeren Trennscheibenflansch, Trennscheibe und Trennscheibenflanschnabe zusammen schrauben (Anzugsmoment 70-80 Nm).

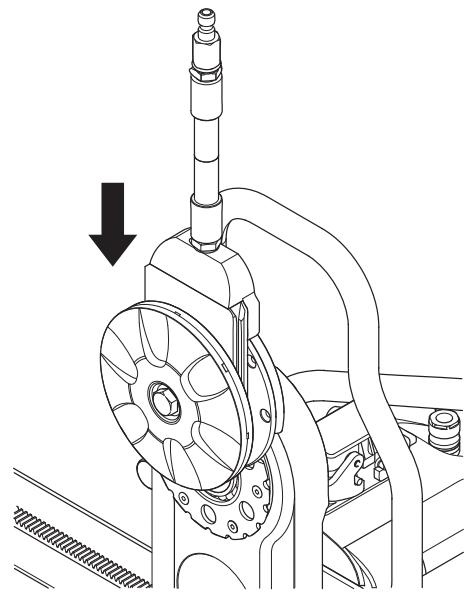

4 Die Trennscheibe mit montiertem Flansch und Flanschnabe am Schwenkarm einhängen (die Trennscheibe ist nicht abgebildet).

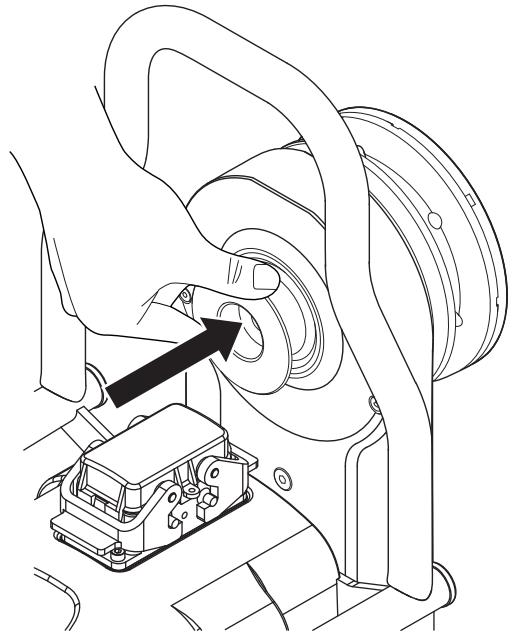

5 Trennsscheibenflanschnabe vorsichtig drehen, sodass sie in eine der Führungsschienen des SchwenkarmsGLEitet und in der richtigen Position fur das Festschauben zu liegen kommt.
6 Die Trennscheibenachse in den Schwenkarm drücken und gleichzeitig die Trennscheibe vorsichtig drehen. Wenn sich die Trennscheibenachse nicht weiter von Hand eindrücken{lsst,ist sie mit dem beiliegenden 18er Schlüssel fest anzuziehen (Anzugsmoment 70-80 Nm).

WARNING! Bei der Montage der Trennscheibe sorgfältig arbeiten, damit sie sich beim Schneiden nicht lösken kann. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

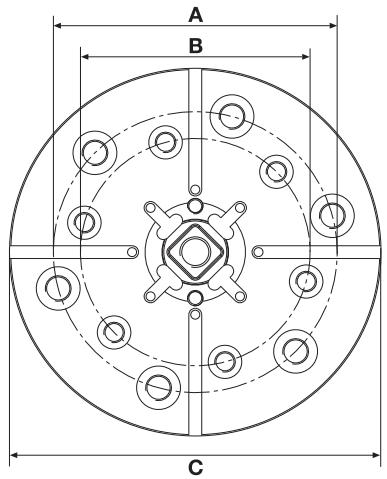

Flachschneiden

Den äußeren Trennscheibenflansch abschrauben und die Trennscheibe auf der Trennscheibenflanschnabe montieren.

A = 110 mm, 6 × M10

B = 89 mm, 6 x M8

C=144mm

Trennscheibenschutz montieren

WARNING! Trennscheibe und Trennscheibenschutz)durfen erst nach Ausstecken des Stromkabels der Schneideinheit ein- oder ausgebaut werden. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen.

1 Die Trennscheibenschutzführung zwischen die Streben des Trennscheibenschutzes schieren. Die Trennscheibenschutzführung in der Mitte platzieren. Das Kunststoffgegenlager des Handgriffs mit der oberen Strebe des Trennscheibenschutzes sichern.

2 Auf eine vertikale Ausrichtung des Schwenkarms achten. Den Trennscheibenschutz über die Trennscheibe haben und in den Halter an der Schneideinheit einhängen. Darauf achten, dass die Gleitschienen des Trennscheibenschutzes in die Nuten des Wasserblocks greifen.

3 Trennscheibenschutz durch Herausziehen des Griffs aus dem Schutz und danach zur Schneideinheit hin verriegeln, sodass die Verriegelung den Griff arretiert.

4 Zum Entfernen des Schutzes die Verriegelung offen und den Griff nach oben undinnen zum Schutz hinziehen. Das Kunststoffgegenlager an der oberen Strebe sichern.

5 Den Wasserschlauch von der Auskupplung der Zägemotor mit der Einkupplung der Trennscheibenflanschnabe verbinden.

Aggregat anschließen

Das Handbuch des Aggregats lesen, ehe Sie mit der Nutzung des Geräts beginnen.

Nach Montage der Schneideinheit, der Trennscheibe und des Trennscheibenschutzes sollen den Stromkabel (A) und die Wasserkuhlung (B) am Aggregat angeschlossen werden.

WICTTIG! Dieses Gerät ist zum Einsatz mit dem Netzteil Husqvarna PP 440 HF vorgesehen. Alle anderen Einsätze sind unzulässig.

Vor dem Start

• Den zu schneidenden Bereich einzäunen, damit keine unbeteiligten Personen zu Schaden kommt oder den Bediener stären können.
• Trennscheibe und Trennscheibenschutz auf Beschädigung und Risse kontrollieren. Trennscheibe oder Trennscheibenschutz austauschen, wenn sie Schlagen ausgesetzt wurden oder Risse aufweisen.
• Vor dem Starten des Geräts alle Kabelverbindungen und den Anschluss der Wasserversorgung prüfen.
• Soll der Schneidvorgang nicht an der Stelle begonnen werden, an der sich die Schneideinheit befindet, Schneideinheit in die Startposition zu fahren.

Starten

Die Startanweisungen des Aggregathandbuchs befolgen.

Stoppen

• Nach Beenden des Schneidens die Trennscheibe aus der Wand fahren und die Trennscheibenrotation sowie den Wasserstrom abschalten.
  Das Aggregat ausschalten.

Demontage des Trennschleifers

1 Den Motor ganz zum Stillstand kommt lessen.
2 Stromversorgung für das Aggregat trennen.
3 Den Wasserzufluss abstellen und vom Aggregat trennen.
4 Stromkabel und Wasserschlauch von der Schneideinheit trennen.
5 Alle weiteren Schritte werden in umgekehrter Montagereihenfolge vorgenommen.

Reinigung

Nach dem Schneidvorgang ist der Trennschleifer zu reinigen. Eine Reinigung der gesamten Schneidausrüstung ist außerst wichtig. Die Säge wird am besten durch Anschließen an den Wasserschlauch mithilfe der mitgelieferten Reinigungsbürste gereinigt.

WICHTIG! Die Schneideinheit nicht mit einem Hochdruckreiniger reinigen.

Führungsräder justieren

Damit der Trennschleifer stabil lauft und gerade Schnitte ausfuhrt, müssen die vier Führungsräder an der Schiene anliegen und dürfen kein Spiel aufweisen. Lauft der Sägewagen mit Spiel auf der Schiene,.musten die Führungsräder justiert werden.

Die beiden markierten Führungsräder haben exzentrische Achsen, und durch Drehen der Achsen kann der Wagen auf der Schiene festgeschraubt werden.

Zuerst die markierten Muttern (1) mit dem mitgelieferten Spezialwerkzeug * LOSE . Dann die beiden Stoppschrauben (2) * LOSE . Anschließlich die Führungsräder (3) zur Schiene drehen, bis kein Spiel mehr vorhanden ist. Führungsräder festhalten und Stoppschrauben wieder eindreten. Dann die Mutterwieder festschrauben, um die Führungsräder in ihrer neuen Position zu fixieren.

Trennschleifer im Sägewagen justieren

Aufgrund des Verschleiben des Trennschleifers kann es nach einigen Betriebsstunden vorteilhaf sein, zu prufen, ob die Schneideinheit weiterhin fest in Wagen und Schiene sitzt. Ist dies nicht der Fall, muss wahrscheinlich der Handgriff justiert werden.

Die markierte (1) Inbusschraube lösen (eine auf jeder Seite des Griffs). Dann die Exzenterachsen (2) mithilfe des mitgelieferten Spezialwerkzeugs drehen, bis die Achse eng am Trennschleifer anliegt. Abschlussbend die Inbussschraube wieder festdrehen.

Service

WICHTIG! Sümmtliche Reparaturen dürfen nur von autorisiertem Reparaturpersonal ausgeführrt werden. Diese Vorschrift soll verhindern, dass der Bediener großen Gefahren ausgesetzt wird.

Nach 100 Betriebsstunden wird eine Servicemeldung angezeigt. In diesen Fall muss die gesamte Ausrüstung zu einem autorisierten Husqvarna-Handler zur Inspektion gebracht werden.

Wartung

WICHTIG! Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abgezogenem Stecker durchzufahren.

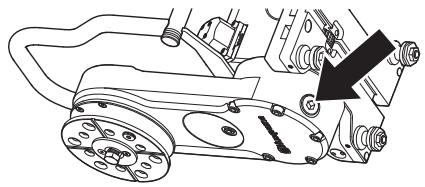

Ölwechsel Schwenkarm

Am Schwenkarm ist ein Ölstopfen zum Ablassen des Öl angebracht. Diese Stopfen ist beim Ölwechsel zu reinigen. Das neue Öl wird durch die Öffnung des Ölstopfens eingefültt.

Der Schwenkarm enthalt 300 ml Husqvarna Oil 150, ein Getriebeöl vom Typ EP 150. Der erstige Ölwechsel ist beim ersten Service vorzunehmen. Beim Erwerb eines Trennschleifers ist eine 300-ml-Flasche Öl im Lieferumfang enthalten.

WICHTIG! Alttol aus Motor und Getriebe ist gesundheitsschädlich und darauf nicht direkt im Erdboden oder in der Natur entsorgt werden.

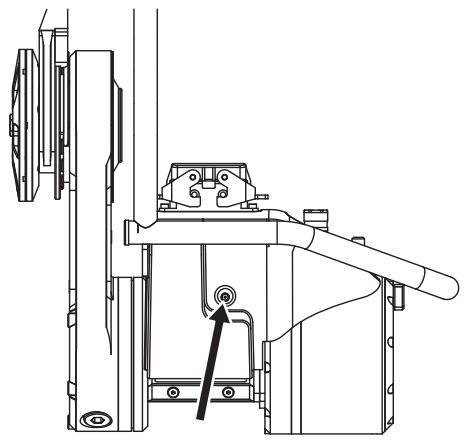

Schmierung der Vorschubräder

WICHTIG! Wenn die Zahnräder nicht regelmäßig geschmiert werden, verkurzt sich ihre Lebensdauer erheblich.

An jeder Schneideinheit befinden sich zwei Schmiernippel. Über diese können die Zahnräder für die Einführungsmotoren geschmiert werden. Tätig ch oder mindestens alle 30 Betriebsstunden schmieren. VEIDEC POWER LUBE oder ein vergleichbares Schmierfett verwenden.

Trennscheibenachse schmieren

Für eine möglichst einfache Montage der Trennscheibenachse kann es manchmal erforderlich sein, diese Sechskantachse zu schmieren. Gleichzeitig sicherstellen, dass der Sechskant nicht beschädigt ist.

Tägliche Wartung

1 Darauf achten, dass alle Kupplungen, Verbindungen und Kabel sauber und intakt sind.
2 Das Gerät äußerlich reinigen. Die Schneideinheit nicht mit einem Hochdruckreiniger reinigen.
3 Trennscheibe und Trennscheibenschutz auf Beschädigung und Risse kontrollieren. Trennscheibe oder Trennscheibenschutz austauschen, wenn sie Schlagen ausgesetzt wurden oder Risse aufweisen.

WS 440 HF

Gewicht

Sögewagen, kg/lbs	3,7/8,2
Schneideinheit, kg/lbs	25/55,1
Trennscheibenschutz 800 mm, kg/lbs	13/28,7
Trennscheibenschutz 1000 mm, kg/lbs	16/35,3
Schiene 1200 mm (47") kg/lbs	9,5/20,9
Schiene 2000 mm (79") kg/lbs	19/41,9

Trennscheibengröbe

Trennscheibengröhe - max, mm	1200/47,2
Trennscheibengröhe - min, mm	600/23,6
Starttrennscheibe - max, mm	1000/39,4

Schnitttiefe - max., mm/Zoll 530/20,9

Motor für Trennscheibenantrieb	PM, hoher Zyklus
Spindelleistung – max, kW	13
Antriebsstrang	Zahrnradantrieb
Drehzahl, U/min	0-1225
Einführungssystem/Steuerung	Elektrisch/autom.

Antriebsdrehm对象 an der Trennscheibe	125
- max, Nm
Anlaufmoment, Nm	100

Kühl Wassertemperatur bei 3,5 l/min - max, °C	25
Kühl Wasserdruck - max, bar	7

Schutzart IP 65

Gerauschemissionen (siehe Anmerkung 1)

Gemessene Schalleistung dB(A)	108
Garantierte Schalleistung LWA dB(A)	109
Lautstärke (siehe Anmerkung 2)
Schalldruckpegel am Ohr des Benutzers, dB(A)	85

Anm. 1: Umweltbelastende Gerauschemission gemessen als Schallleistung (LwA) gemäß EN 15027/A1.

Anmerkung 2: Schaldruckpegel gemäß EN 15027/A1. Berichten zufolge liegt der Schaldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,0 dB (A).

Empf. Drehzahl der Trennscheibe

WARNING! Das Schneiden bei zu hoher Drehzahl kann zu Schäden an der Trennscheibe und zu Personenschaden führen.

Bei Auswahl der Trennscheibe hinsichtlich des Materials und der Drehzahl der Trennscheibe die Empfehlungen des Herstellers beachten. Beim Schneiden in harten Beton sollte eine Trennscheibe mit geringerer Drehzahl verwendet werden.

	600 mm (24")	800 mm (32")	1000 mm (40")	1200 mm (48")
600 U/min
700 U/min
800 U/min
900 U/min
1000 U/min
1100 U/min
1200 U/min

Beton
	Hart
	Mittel
	Weich

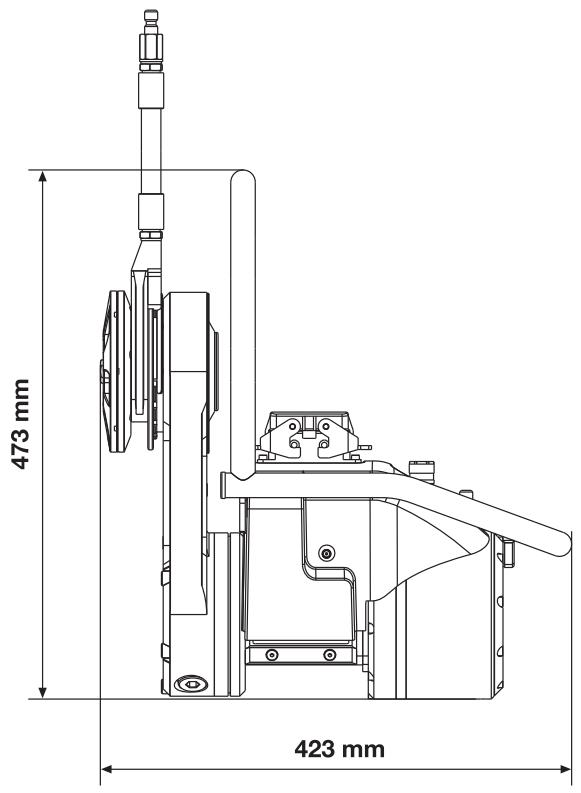

Maße

EG-Konformitätserklärung

(nur für Europa)

Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel.: [phone], versichert hiermit, dass der Wandsäge Husqvarna WS 440 HF von den Seriennummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIER DES RATES entspricht:

vom 17. Mai 2006 „Maschinen-Richtlinie' 2006/42/EG
vom 15. Dezember 2004 "über elektromagnetische Verträgelichkeit" 2004/108/EWG.
vom 12. Dezember 2006, betreffend elektrische Betriebsmittel' 2006/95/EG.

Folgende Normen wurden angewendet: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-11:2000, EN 15027/A1:2009.

Göteborg, den 29. Dezember 2009

Henric Andersson

(Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)
