BEDIENUNGSANLEITUNG SNOW THROWER HUSQVARNA

• Sicherheit • Zusammenbau • Betrieb • Wartung

A B C D E F G H I J ANZ. BESCHREIBUNG 1 Sechskantschraube, 3/8" x 3-1/4" 2 Sechskantschraube, 5/16" x 1-3/4" 4 Sechskantschraube, 5/16" x 3/4" 6 Sechskantschraube, 1/4" x 1" 6 Sechskantschraube, 3/8" x 1" (gewindeschneidend) 2 Sechskantschraube, 5/16" x 3/4" (gewindeschneidend) 6 Schlossschraube, 3/8" x 1" 2 Schlossschraube, 5/16" x 1-3/4" 2 Schlossschraube, 5/16" x 1-1/4" 4 Schlossschraube, 5/16" x 1"

K L M N O P Q R S T U V W X Y ANZ. BESCHREIBUNG 2 Schlossschraube, 5/16" x 3/4" 4 Gelenkschraube 2 Gelenkschraube 2 Scherschraube (Ersatzteile) 7 Sicherungsscheibe, 3/8" 7 Unterlegscheibe, 1/4" 6 Unterlegscheibe, 5/16" 8 Unterlegscheibe, 1/2" 1 Unterlegscheibe, 3/8" (dünn) 3 Unterlegscheibe, 3/8" 2 Gewölbte Unterlegscheibe 6 Flanschmutter, 1/4" 1 Flanschmutter, 5/16" 10 Flanschmutter, 3/8" 17 Sechskantmutter mit Klemmteil, 5/16" (2 Ersatzteile)

Z AA BB CC DD EE FF GG HH II JJ KK LL MM NN ANZ. BESCHREIBUNG 2 Sechskantsicherungsmut ter, 3/8" 1 1 Feder 3 Leitblechhalterung 1 Zapfen 2 Haarnadelsplint, 5/64" 4 Haarnadelsplint, 1/8" 1 Haarnadelsplint, 3/32" 2 Steckbolzen 1 Plastikkappe 2 Kabelbinder 2 Spannkette 2 Rückwärtiger Reflektor 1 Kleines Distanzstück 1 Großes Distanzstück 1 Riemenscheibe

CONTENU DU CARTON 1. Bras de suspension (2) 2. Plaque latérale gauche 3. Plaque latérale droite 4. Patte anti-rotation 5. Biellette de mise en prise (n'est pas utilisée sur certains modèles) 6. Gâche de la poulie du moteur (n'est pas utilisée sur certains modèles) 7. Bielle de la goulotte d’éjection 8. Tube de support de la bielle de la goulotte 9. Poignée d’élévation et câble 10. Support de fixation du câble

10. Kabelkonsole 11. linke Hängerhalterung (Außenmontage) 12. rechte Hängerhalterung (Außenmontage) 13. Kupplungs-/Umlenkrollenbaugruppe 14. Keilriemen, Antrieb (kurz) Nr. 46989 15 Keilriemen, Antrieb (lang) Nr. 48138 16. Keilriemen, Schnecke (Mit der Gehäusebaugruppe verbunden) 17. Leitblech- und Steuerkabelbaugruppe 18. Gehäusebaugruppe 19. linke Hängerhalterung (Innenmontage) 20. rechte Hängerhalterung (Innenmontage) Kleinteilepackung (im Plastikfass untergebracht)

INHALT DES KARTONS 1. Aufhängungsarme (2) 2. Linke Seitenplatte 3. Rechte Seitenplatte 4. Verdrehschutzhalterung 5. Einrückstange (kommt nicht bei allen Modellen zum Einsatz) 6. Keilriemenhalter (kommt nicht bei allen Modellen zum Einsatz) 7. Leitblechverstellstangenbaugruppe 8. Stützrohr, Verstellstange 9. Hebergriff und Kabel

11. Staffa del gancio sinistro (montaggio esterno) 12. Staffa del gancio destro (montaggio esterno) 13. Gruppo innesto ingranaggio folle 14. Cinghia a V, motrice (corta) no.46989 15 Cinghia a V, motrice (lunga) no. 48138 16. Cinghia a V, Coclea (Attaccata al gruppo alloggiamento) 17. Gruppo scivolo e cavo di comando 18. Gruppo alloggiamento 19. Staffa del gancio sinistro (montaggio interno) 20. Staffa del gancio destro (montaggio interno) Pacchetto bulloneria (conservato all’interno del barilotto di plastica)

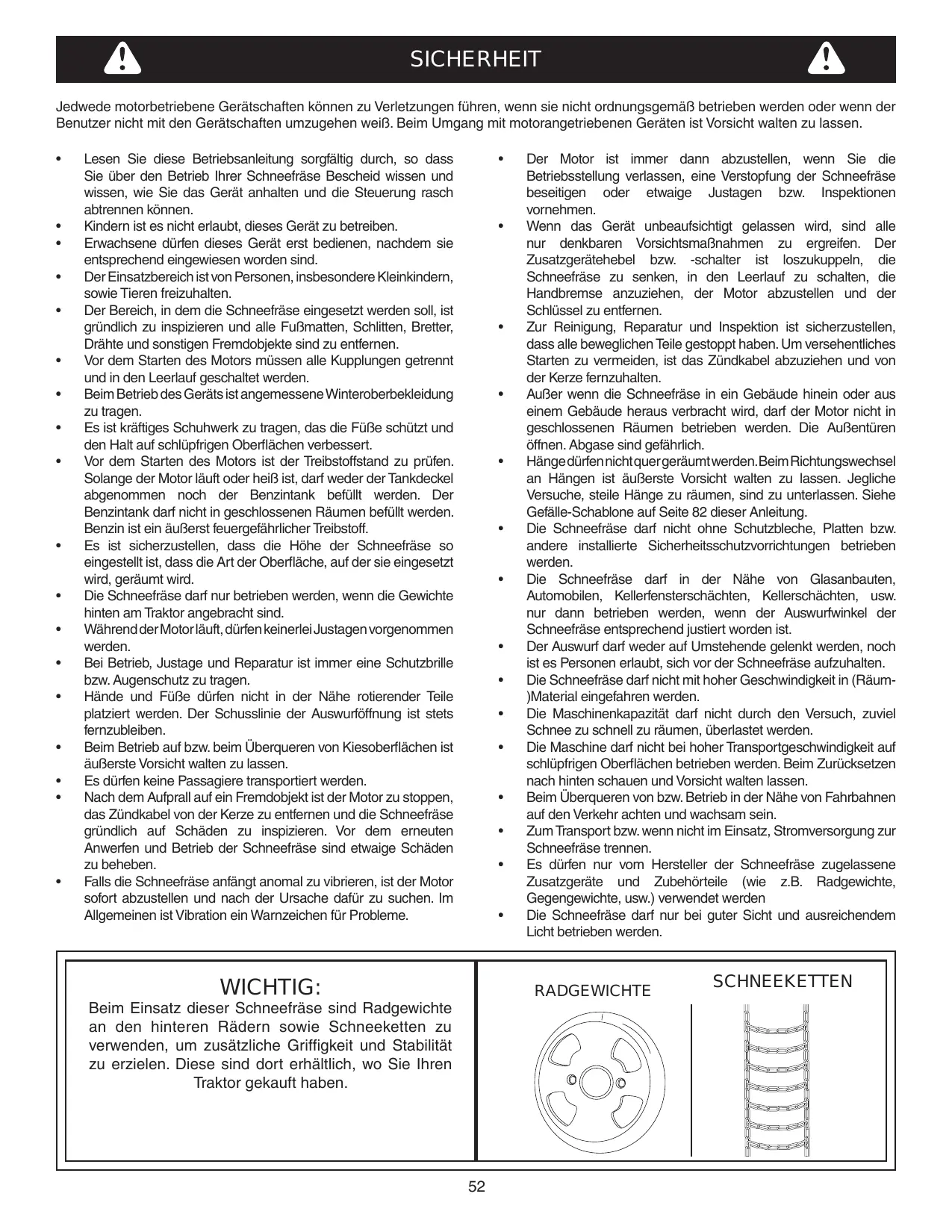

SICHERHEIT Jedwede motorbetriebene Gerätschaften können zu Verletzungen führen, wenn sie nicht ordnungsgemäß betrieben werden oder wenn der Benutzer nicht mit den Gerätschaften umzugehen weiß. Beim Umgang mit motorangetriebenen Geräten ist Vorsicht walten zu lassen. •

Lesen Sie diese Betriebsanleitung sorgfältig durch, so dass Sie über den Betrieb Ihrer Schneefräse Bescheid wissen und wissen, wie Sie das Gerät anhalten und die Steuerung rasch abtrennen können. Kindern ist es nicht erlaubt, dieses Gerät zu betreiben. Erwachsene dürfen dieses Gerät erst bedienen, nachdem sie entsprechend eingewiesen worden sind. Der Einsatzbereich ist von Personen, insbesondere Kleinkindern, sowie Tieren freizuhalten. Der Bereich, in dem die Schneefräse eingesetzt werden soll, ist gründlich zu inspizieren und alle Fußmatten, Schlitten, Bretter, Drähte und sonstigen Fremdobjekte sind zu entfernen. Vor dem Starten des Motors müssen alle Kupplungen getrennt und in den Leerlauf geschaltet werden. Beim Betrieb des Geräts ist angemessene Winteroberbekleidung zu tragen. Es ist kräftiges Schuhwerk zu tragen, das die Füße schützt und den Halt auf schlüpfrigen Oberflächen verbessert. Vor dem Starten des Motors ist der Treibstoffstand zu prüfen. Solange der Motor läuft oder heiß ist, darf weder der Tankdeckel abgenommen noch der Benzintank befüllt werden. Der Benzintank darf nicht in geschlossenen Räumen befüllt werden. Benzin ist ein äußerst feuergefährlicher Treibstoff. Es ist sicherzustellen, dass die Höhe der Schneefräse so eingestellt ist, dass die Art der Oberfläche, auf der sie eingesetzt wird, geräumt wird. Die Schneefräse darf nur betrieben werden, wenn die Gewichte hinten am Traktor angebracht sind. Während der Motor läuft, dürfen keinerlei Justagen vorgenommen werden. Bei Betrieb, Justage und Reparatur ist immer eine Schutzbrille bzw. Augenschutz zu tragen. Hände und Füße dürfen nicht in der Nähe rotierender Teile platziert werden. Der Schusslinie der Auswurföffnung ist stets fernzubleiben. Beim Betrieb auf bzw. beim Überqueren von Kiesoberflächen ist äußerste Vorsicht walten zu lassen. Es dürfen keine Passagiere transportiert werden. Nach dem Aufprall auf ein Fremdobjekt ist der Motor zu stoppen, das Zündkabel von der Kerze zu entfernen und die Schneefräse gründlich auf Schäden zu inspizieren. Vor dem erneuten Anwerfen und Betrieb der Schneefräse sind etwaige Schäden zu beheben. Falls die Schneefräse anfängt anomal zu vibrieren, ist der Motor sofort abzustellen und nach der Ursache dafür zu suchen. Im Allgemeinen ist Vibration ein Warnzeichen für Probleme.

Der Motor ist immer dann abzustellen, wenn Sie die Betriebsstellung verlassen, eine Verstopfung der Schneefräse beseitigen oder etwaige Justagen bzw. Inspektionen vornehmen. Wenn das Gerät unbeaufsichtigt gelassen wird, sind alle nur denkbaren Vorsichtsmaßnahmen zu ergreifen. Der Zusatzgerätehebel bzw. -schalter ist loszukuppeln, die Schneefräse zu senken, in den Leerlauf zu schalten, die Handbremse anzuziehen, der Motor abzustellen und der Schlüssel zu entfernen. Zur Reinigung, Reparatur und Inspektion ist sicherzustellen, dass alle beweglichen Teile gestoppt haben. Um versehentliches Starten zu vermeiden, ist das Zündkabel abzuziehen und von der Kerze fernzuhalten. Außer wenn die Schneefräse in ein Gebäude hinein oder aus einem Gebäude heraus verbracht wird, darf der Motor nicht in geschlossenen Räumen betrieben werden. Die Außentüren öffnen. Abgase sind gefährlich. Hänge dürfen nicht quer geräumt werden.Beim Richtungswechsel an Hängen ist äußerste Vorsicht walten zu lassen. Jegliche Versuche, steile Hänge zu räumen, sind zu unterlassen. Siehe Gefälle-Schablone auf Seite 82 dieser Anleitung. Die Schneefräse darf nicht ohne Schutzbleche, Platten bzw. andere installierte Sicherheitsschutzvorrichtungen betrieben werden. Die Schneefräse darf in der Nähe von Glasanbauten, Automobilen, Kellerfensterschächten, Kellerschächten, usw. nur dann betrieben werden, wenn der Auswurfwinkel der Schneefräse entsprechend justiert worden ist. Der Auswurf darf weder auf Umstehende gelenkt werden, noch ist es Personen erlaubt, sich vor der Schneefräse aufzuhalten. Die Schneefräse darf nicht mit hoher Geschwindigkeit in (Räum)Material eingefahren werden. Die Maschinenkapazität darf nicht durch den Versuch, zuviel Schnee zu schnell zu räumen, überlastet werden. Die Maschine darf nicht bei hoher Transportgeschwindigkeit auf schlüpfrigen Oberflächen betrieben werden. Beim Zurücksetzen nach hinten schauen und Vorsicht walten lassen. Beim Überqueren von bzw. Betrieb in der Nähe von Fahrbahnen auf den Verkehr achten und wachsam sein. Zum Transport bzw. wenn nicht im Einsatz, Stromversorgung zur Schneefräse trennen. Es dürfen nur vom Hersteller der Schneefräse zugelassene Zusatzgeräte und Zubehörteile (wie z.B. Radgewichte, Gegengewichte, usw.) verwendet werden Die Schneefräse darf nur bei guter Sicht und ausreichendem Licht betrieben werden.

RADGEWICHTE Beim Einsatz dieser Schneefräse sind Radgewichte an den hinteren Rädern sowie Schneeketten zu verwenden, um zusätzliche Griffigkeit und Stabilität zu erzielen. Diese sind dort erhältlich, wo Sie Ihren Traktor gekauft haben.

SCHNEEKETTEN ZUSAMMENBAU ZUM ZUSAMMENBAU ERFORDERLICHES WERKZEUG

(2) 7/16" Schraubenschlüssel (2) 1/2" Schraubenschlüssel (2) 9/16" Schraubenschlüssel (2) 3/4" Schraubenschlüssel (1) Schraubendreher (1) Messer

SEITENPLATTEN INSTALLIEREN 3. SCHRITT: (SIEHE ABBILDUNG 3) • Die rechte Seitenplatte (Biegung nach außen zeigend) mit Hilfe der drei 3/8" x 1" Schlossschrauben (G), drei 1/2" Unterlegscheiben (R) (siehe Hinweis) und drei 3/8" Flanschmuttern (X) an den vorderen drei Löchern im Rahmen des Traktors befestigen. Für das hintere Loch, eine 5/16" x 1" Schlossschraube (J), eine 1/2" Unterlegscheibe (R) und eine 5/16" Sechskantmutter mit Klemmteil (Y) verwenden. Die 1/2" Unterlegscheiben (R) sind zwischen dem Rahmen des Traktors und der Seitenplatte zu platzieren. Entsprechend für die linke Seitenplatte wiederholen. • Den Schutzschild unter Verwendung der Originalschrauben wieder am Rahmen des Traktors anbringen.

ZUSÄTZLICH ERFORDERLICHES MATERIAL Schmierfett

ENTNAHME DER TEILE AUS DEM KARTON •

Alle Teile und Kleinteilpackungen aus dem Karton entnehmen. Teile und Kleinteile auslegen und mit Hilfe der Illustrationen auf den Seiten 2 und 5 identifizieren.

HINWEIS: Sofern eine Motorhalterungsplatte (mittels gestrichelter Linien dargestellt) vorhanden ist, ist die 1/2 Unterlegscheibe von der Schraube, die durch die Platte geht, wegzulassen.

HINWEIS: Für Ihren speziellen Traktor wird möglicherweise nur ein Teil der gelieferten Teile und Kleinteile benötigt. Nicht benötigte Komponenten können, nachdem Sie mit dem Zusammenbau fertig sind und den Betrieb des Gerätes überprüft haben, entsorgt werden. ENTSORGEN SIE KEINESFALLS die zwei Reservescherbolzen (N) und 5/16" Sechskantmuttern mit Klemmteil (Y). Siehe Abschnitt "Wartung und Justage" auf Seite 61.

SIEHE HINWEIS 4. SCHRITT: (SIEHE ABBILDUNG 4) • Eine Gelenkschraube (L) und eine 3/8" Unterlegscheibe (T) an der Außenseite der rechten Seitenplatte anbringen und mit einer 3/8" Flanschmutter (X) sichern. Entsprechend für die linke Seitenplatte wiederholen.

ACHTUNG: Zündkabel vor dem Zusammenbau der Schneefräse entfernen, Handbremse anziehen und den Schlüssel von der Zündung des Traktors abziehen.

VORBEREITUNG DES TRAKTORS HÄNGERHALTERUNGEN UND GELENKSCHRAUBEN AN DER AUSSENSEITE DES RAHMENS ANBRINGEN Vor der Ausführung der vorliegenden Anweisungen, schlagen Sie bitte die entsprechenden Sicherheitshinweise im Abschnitt "Wartung und Justage" der Anleitung zu Ihrem Traktor nach. • • • •

Daran denken, den Schutzschild wieder zu installieren, sobald dies im 3. Schritt gefordert wird.

5. SCHRITT: (SIEHE ABBILDUNG 5) • Sofern vorhanden, ist die Schraube im Loch direkt hinter der Bremsstange auf der linken Seite des Rahmens des Traktors zu entfernen. • Die linke Hängerhalterung (Rohr nach außen zeigend) mit Hilfe einer selbstschneidenden 5/16" x 3/4" Schraube (F) an dem Loch anbringen. • In dem Loch, das sich 24 cm rückwärtig von der gerade installierten Schraube befindet, eine Rundkopfgelenkschraube (M) anbringen. Diese mit einer 3/8" Flanschmutter (X) an der Innenseite des Rahmens sichern.

Bevor mit der Arbeit begonnen werden kann, müssen der Motor, der Schalldämpfer und das Auspuffrohr erst abkühlen. Jegliche vorne oder hinten an Ihrem Traktor montierten Zusatzgeräte sind zu entfernen. Die Mähvorrichtung ist zu entfernen. Anweisungen zur Demontage finden sich in der Bedienungsanleitung zu Ihrem Traktor. Alle losen Teile kennzeichnen und zum Wiederzusammenbau aufbewahren. Die Haube des Traktors entfernen. Anweisungen zur Demontage finden sich in der Bedienungsanleitung zu Ihrem Traktor.

6. SCHRITT: (SIEHE ABBILDUNG 6) • Sofern vorhanden, die Halterung von dem Loch, das sich direkt hinter dem Ende der Bremsstange auf der rechten Seite des Rahmens des Traktors befindet, entfernen. Halterung und Schraube aufbewahren. • Die rechte Hängerhalterung mit Hilfe einer selbstschneidenden 5/16" x 3/4" Schraube (F) an dem Loch anbringen. • In dem Loch, das sich 24 cm rückwärtig von der gerade installierten Schraube befindet, eine Rundkopfgelenkschraube (M) anbringen. Diese mit einer 3/8" Flanschmutter (X) an der Innenseite des Rahmens sichern.

WICHTIG: Die Angaben "rechts" und "links" sind aus Sicht des auf dem Traktor sitzenden Bedieners zu betrachten.

IDENTIFIZIEREN SIE IHREN TRAKTOR 1. SCHRITT: (SIEHE ABBILDUNG 1) • Schauen Sie vorne unter Ihrem Traktor nach. Falls sich dort nur eine einzelne Mähvorrichtungsaufhängungshalterung unter der Mitte der Vorderachse befindet, mit dem 2. Schritt fortfahren. Falls Ihr Traktor keine Mähvorrichtungsaufhängungshalterung unter der Mitte der Vorderachse hat, mit dem 21. Schritt auf Seite 55, für Traktoren mit Doppelaufhängungshalterungen, fortfahren.

DIESER ABSCHNITT BEZIEHT SICH AUF TRAKTOREN MIT EINER MANUELLEN ZUSATZGERÄTEKUPPLUNG Falls Ihr Traktor eine elektrische Zusatzgerätekupplung hat, mit dem 14. Schritt auf Seite 54 fortfahren.

ANLEITUNG FÜR TRAKTOREN MIT EINZELNER VORDERER VORRICHTUNGSAUFHÄNGUNGSHALTERUNG

7. SCHRITT: (SIEHE ABBILDUNG 7) • Die Riemenscheibe (mit dem langen Ende der Nabe nach unten zeigend) und das große Distanzstück (MM) an dem in der Baugruppe Kupplung/Umlenkrolle gezeigten Loch anbringen. Eine 3/8" x 3-1/4" Sechskantschraube (A), ein 3/8" Unterlegscheibe (T), eine 3/8" Sicherungsscheibe (O) und eine 3/8" Sicherungssechskantmutter (Z) verwenden.

2. SCHRITT: (SIEHE ABBILDUNG 2) • Den Schutzschild, wie gezeigt, vorne vom Traktor abnehmen. Den Schutzschild festhalten, während Sie die zweite Schraube entfernen, so dass er nicht herunterfällt.

8. SCHRITT: (SIEHE ABBILDUNG 8) • Die zwei Aufhängungsarme unter Verwendung von zwei 5/16" x 3/4" Sechskantschrauben (C) und 5/16" Sechskantmuttern mit Klemmteil (Y) pro Arm am hinteren Teil der Baugruppe Kupplung/Umlenkrolle anbringen. Die Arme mit nach hinten zeigenden Aussparungen auf der Außenseite des Rahmens platzieren.

WICHTIG: Keinesfalls den "V"-Riemen außerhalb der Keilriemenhalter oder außerhalb der neben der großen Rolle befindlichen Haltebolzen entlang führen.

9. SCHRITT: (SIEHE ABBILDUNG 9) • Die Kabelkonsole unter Verwendung einer 5/16" x 3/4" Schlossschraube (K) und einer 5/16" Sechskantmutter mit Klemmteil (Y) an dem in der Baugruppe Kupplung/Umlenkrolle gezeigten Schlitz anbringen. Die Schraube in das vordere Loch der Halterung und am Ende des Schlitzes, der sich am nahesten zur Riemenschreibe befindet, platzieren. Noch nicht anziehen.

DIESER ABSCHNITT BEZIEHT SICH AUF TRAKTOREN MIT EINER ELEKTRISCHEN ZUSATZGERÄTEKUPPLUNG

• Mit dem 48. Schritt auf Seite 57 fortfahren.

14. SCHRITT: (SIEHE ABBILDUNG 14) • Die zwei Aufhängungsarme unter Verwendung von zwei 5/16" x 3/4" Sechskantschrauben (C) und 5/16" Sechskantmuttern mit Klemmteil (Y) pro Arm am hinteren Teil der Baugruppe Kupplung/Umlenkrolle anbringen. Die Arme mit nach hinten zeigenden Aussparungen auf der Außenseite des Rahmens platzieren.

10. SCHRITT: (SIEHE ABBILDUNG 10) • Ihrer Schneefräse sind zwei unterschiedlich lange Keilriemen beigelegt. Traktoren, die mit manuellen Zusatzgerätekupplungen und einzelnen vorderen Vorrichtungsaufhängungshalterungen ausgestattet sind, verwenden den 56" (142 cm) Keilriemen, der auf der Außenseite des Riemens mit dem Aufdruck #48138 versehen ist. KEINESFALLS den anderen Riemen verwenden. • Die neben der flachen Riemenspannrolle gelegene Sechskantschraube leicht lösen. Den Keilriemen zwischen der Sechskantschraube und der flachen Riemenspannrolle einlegen, wobei die flache Seite des Riemens an der Scheibe anliegt. Die Sechskantschraube wieder anziehen. • Den Riemen um die große V-Riemenscheibe legen, wobei dieser zwischen der Riemenscheibe und der neben der Riemenscheibe befindlichen Sechskantschraube platziert wird. Den Riemen an der Innenseite der anderen flachen Riemenspannrolle platzieren.

15. SCHRITT: (SIEHE ABBILDUNG 15) • Die Baugruppe Kupplung/Umlenkrolle auf den Kopf stellen und die Extraspannkette (JJ) durch das linke vordere Loch führen.

ABBILDUNG 16 VON UNTEN BETRACHTET 16. SCHRITT: (SIEHE ABBILDUNG 16) • Ein Ende der dem Teilebeutel beigelegten Feder durch das Endglied der Spannkette haken. • Bei auf den Kopf gestellter Baugruppe Kupplung/Umlenkrolle, das andere Ende der Feder auf das Ende der Schraube und der Mutter haken, die die Riemenspannrolle auf dem oberen Riemenspannarm halten. Eine 3/8" Sicherungssechskantmutter (Z) auf der Schraube und Mutter anbringen, wobei genügend Platz zwischen den Muttern bleiben muss, dass die Feder frei schwenken kann. • Einen 3/32" Haarnadelsplint (FF) auf der Kette anbringen und zwar auf dem fünften Glied von der Feder aus platziert.

Haben Sie den für Ihren Traktor korrekten Keilriemen gewählt? Bei Verwendung des falschen Keilriemens, kann es zu vorzeitigen Lager- und Riemenschäden kommen.

AUSWAHL DES KORREKTEN KEILRIEMENS (Traktoren mit elektrischer Kupplung mit einer einzelnen vorderen Vorrichtungsaufhängungshalterung)

11. SCHRITT: (SIEHE ABBILDUNG 11) • Den Zusatzgerätekupplungshebel auf dem Armaturenbrett in die entkuppelte Stellung (unten) bringen. • Die Baugruppe Kupplung/Umlenkrolle auf der linken Seite des Traktors auf dem Boden platzieren. • Das Kupplungskabel des Traktors an der Kabelkonsole anbringen. Die Kabelgehäuseführung (mit der Nut nach unten weisend) unter Verwendung des Originalkragens und eines 5/64" Haarnadelsplints (DD) an der Kabelkonsole befestigen. • Eine Unterlegscheibe (LL) auf dem geschweißten Stift des Riemenspannarms platzieren. Das Ende der Kupplungskabelfeder über den Stift haken und es mit einer 1/4" Unterlegscheibe (P) und einem 5/64" Haarnadelsplint (DD) sichern. • Die Kabelkonsole mit dem geschweißten Stift ausrichten und die im 9. Schritt angebrachte Mutter anziehen.

17. SCHRITT: (SIEHE TABELLE 1) • Ihrer Schneefräse sind zwei unterschiedlich lange Keilriemen beigelegt. Verwenden Sie die folgende Tabelle, um den korrekten Keilriemen für Ihre Art Traktor auszuwählen. Die Teilenummer ist auf der Außenseite des Riemens aufgedruckt. • Den Riemen, der nicht für Ihren Traktor geeignet ist, beiseite legen, so dass er nicht versehentlich verwendet wird.

55"/140 cm RIEMEN (TEILE-NR. 46989)

ART DES TRAKTORS GRÖSSE DER MÄHVORRICHTUNG ART DER KUPPLUNG

BAUGRUPPE KUPPLUNG/UMLENKROLLE AM TRAKTOR ANBRINGEN

56"/142 cm RIEMEN (TEILE-NR. 48138) 12. SCHRITT: (SIEHE ABBILDUNG 12) • Die Baugruppe Kupplung/Umlenkrolle am Rahmen des Traktors anbringen. Die mit Aussparungen versehenen Aufhängungsarme auf den an der Außenseite des Rahmens des Traktors angebrachten beiden Gelenkschrauben (M) einhaken. Die Vorderseite der Baugruppe anheben und sie unter Verwendung von zwei Schwenksteckbolzen (GG) und 1/8" Haarnadelsplinten (EE) an der rechten und linken Aufhängerhalterung anbringen.

ART DES TRAKTORS GRÖSSE DER MÄHVORRICHTUNG ART DER KUPPLUNG

18. SCHRITT: (SIEHE ABBILDUNG 17) • Die zuvor kopfüber gedrehte Baugruppe Kupplung/Umlenkrolle wieder richtig herum drehen. • Die neben der flachen Riemenspannrolle gelegene Sechskantschraube leicht lösen. Den Keilriemen zwischen der Sechskantschraube und der flachen Riemenspannrolle einlegen, wobei die flache Seite des Riemens an der Scheibe anliegt. Die Sechskantschraube wieder anziehen.

13. SCHRITT: (SIEHE ABBILDUNG 13) • Den Keilriemen zuerst auf der Motorrolle anbringen und dann auf der großen Rolle oben auf der Baugruppe Kupplung/Umlenkrolle. Der Riemen muss innerhalb der Keilriemenhalter und zwischen der großen Rolle und dem daneben befindlichen Haltebolzen platziert werden.

und 1/2" Unterlegscheiben (R) verwenden. Die 1/2" Unterlegscheiben als Ausgleichsringe zwischen der Seitenplatte und dem Rahmen des Traktors verwenden. Alle Schrauben anziehen und für die linke Seite wiederholen.

Den Riemen um die große V-Riemenscheibe legen, wobei dieser zwischen der Riemenscheibe und der neben der Riemenscheibe befindlichen Sechskantschraube platziert wird.

STOP Haben Sie den für Ihren Traktor korrekten Keilriemen gewählt? Bei Verwendung des falschen Keilriemens, kann es zu vorzeitigen Lager- und Riemenschäden kommen.

HINWEIS: Falls sich die Schraube frei beweglich in das vordere Loch einführen lässt, ist eine 3/8" Flanschmutter (X) auf der Schraube anzubringen. 25. SCHRITT: (SIEHE ABBILDUNG 24) • Eine Gelenkschraube (L) und eine 3/8" Unterlegscheibe (T) an der Außenseite jeder der Seitenplatten anbringen und mit einer 3/8" Flanschmutter (X) sichern.

19. SCHRITT: (SIEHE ABBILDUNG 18) • Die Baugruppe Kupplung/Umlenkrolle am Rahmen des Traktors anbringen. Die mit Aussparungen versehenen Aufhängungsarme auf den an der Außenseite des Rahmens des Traktors angebrachten beiden Gelenkschrauben (M) einhaken. Die Vorderseite der Baugruppe anheben und sie unter Verwendung von zwei Schwenksteckbolzen (GG) und 1/8" Haarnadelsplinten (EE) an der rechten und linken Aufhängerhalterung anbringen.

INSTALLATION DER HÄNGERHALTERUNGEN Zwecks besseren Spielraums, die Aufhängungsarme unter Verwendung des Zusatzgerätheberhebels absenken.

20. SCHRITT: (SIEHE ABBILDUNG 19) • Den Keilriemen zuerst auf der Motorrolle anbringen und dann auf der großen Rolle oben auf der Baugruppe Kupplung/Umlenkrolle. Den Riemen entlang der Innenseite der Umlenkrolle und des Riemenhaltebolzens, der sich neben der großen Rolle befindet, führen. • Den Riemen durch Ziehen an der linksseitigen Spannkette (JJ) - so weit, wie es der in der Kette angebrachte 3/32" Haarnadelsplint erlaubt - spannen. Die Kette durch Einschieben eines 1/8" Haarnadelsplints (EE) in dieser Stellung arretieren.

26. SCHRITT: (SIEHE ABBILDUNG 25 bzw. 26) An Traktoren mit Fußablagenhalterungen • Die Schraube und Mutter, die die linke und rechte Fußrastenhalterung am Rahmen befestigen, entfernen. • Die linke Hängerhalterung (mit "L" markiert) unter Verwendung zweier 3/8" x 1" Schlossschrauben (G) und 3/8" Flanschmuttern (X) an der Innenseite des Rahmens des Traktors anbringen. Die Schraubenköpfe sind an der Innenseite des Rahmens des Traktors anzubringen. Entsprechend für die rechte Seite wiederholen. An Traktoren ohne Fußablagenhalterungen • Das leere Loch unterhalb der Fußablage ausfindig machen. Die linke Hängerhalterung (mit "L" markiert) unter Verwendung einer 3/8" x 1" Schlossschraube (G) und einer 3/8" Flanschmutter (X) an der Innenseite des Rahmens des Traktors anbringen. Der Schraubenkopf ist an der Innenseite des Rahmens des Traktors anzubringen. Entsprechend für die rechte Seite wiederholen.

WICHTIG: Keinesfalls den Keilriemen an der Außenseite des neben der großen Rolle befindlichen Haltebolzens entlang führen. • Mit dem 48. Schritt auf Seite 57 fortfahren.

ANLEITUNG FÜR TRAKTOREN MIT DOPPELTEN VORDEREN VORRICHTUNGSAUFHÄNGUNGSHALTERUNG EN INSTALLATION DER GELENKSCHRAUBEN 27. SCHRITT: (SIEHE ABBILDUNG 27) • Die Schraube, Unterlegscheibe und Mutter, die die Schaukelbalkenhalterung an der linken Seite des Traktorrahmens halten, entfernen und durch eine Gelenkschraube (L) und eine 3/8" Flanschmutter (X) ersetzen. Die Schraube ist an der Innenseite des Rahmens anzubringen.

SEITENPLATTEN AM TRAKTOR BEFESTIGEN Falls Ihr Traktor Abbildung 20 ähnelt, mit dem 21. Schritt fortfahren. Falls Ihr Traktor Abbildung 22 ähnelt, mit dem 23. Schritt fortfahren. 21. SCHRITT: (SIEHE ABBILDUNG 20) • Schrauben aus den gezeigten vorderen drei Löchern entfernen. • Falls im vierten Loch eine Schraube vorhanden ist, ist diese mit einer 5/16" x 1" Schlossschraube (J) ohne Mutter zu ersetzen. Die an der Innenseite des Rahmens angebrachte Halterung muss an Ort und Stelle verbleiben.

28. SCHRITT: (SIEHE ABBILDUNG 28) • Unter Verwendung des ersten leeren Lochs rückwärtig von der rechten Hängerhalterung, eine Gelenkschraube (L) und 3/8" Flanschmutter (X) an der rechten Seite des Traktorrahmens anbringen. Die Schraube ist an der Innenseite des Rahmens anzubringen.

22. SCHRITT: (SIEHE ABBILDUNG 21) • Die rechte Seitenplatte (Biegung nach außen zeigend) mit Hilfe der drei 3/8" x 1" gewindeschneidenden Schrauben (E), drei 3/8" Sicherungsscheiben (O) und einer 1/2" Unterlegscheibe (R), die auf der dritten Schraube als Ausgleichsring zwischen der Seitenplatte und dem Rahmen platziert wird, an den vorderen drei Löchern im Rahmen des Traktors befestigen. Alle Schrauben anziehen. Entsprechend für die linke Seite wiederholen.

INSTALLATION DER BAUGRUPPE KUPPLUNG/ UMLENKROLLE Dieser Abschnitt befasst sich mit der Installation der Baugruppe Kupplung/Umlenkrolle an Traktoren, die mit Zusatzgerätekupplungen ausgestattet sind, die entweder per Stange (S. 55), per Kabel (S. 56) oder elektrisch (S. 57) betrieben werden. Befolgen Sie bitte die für Ihren Traktor passende Anleitung.

HINWEIS: Wenn Sie im 21. Schritt eine Schraube im vierten Loch angebracht haben, bringen Sie, nachdem die Seitenplatte installiert ist, eine 5/16" Flanschmutter (W) auf der Schraube an.

STANGENBEDIENTE MANUELLE ZUSATZGERÄTEKUPPLUNG 29. SCHRITT: (SIEHE ABBILDUNG 29) • Den Zusatzgerätekupplungshebel auf dem Armaturenbrett in die entkuppelte Stellung (unten) bringen. • Den Zapfen (CC) auf das Ende der Schneefräseneinrückstange aufschrauben. • Den Kupplungsarm (an dem die Mäherkupplungsstange befestigt war) unter der rechten Seite des Traktors, etwas innerhalb vom Aufhängungsarm, ausfindig machen. Falls eine Verlängerung am Kupplungshebel angebracht ist, müssen Verlängerung, Schraube und Mutter entfernt und zusammen mit der Mähvorrichtung aufbewahrt werden.

• Mit dem 25. Schritt auf dieser Seite fortfahren. 23. SCHRITT: (SIEHE ABBILDUNG 22) • Etwaig in den gezeigten Löchern vorhandene Schrauben sind zu entfernen. 24. SCHRITT: (SIEHE ABBILDUNG 23) • Die rechte Seitenplatte (Biegung nach außen zeigend) an den gezeigten drei Löchern im Rahmen des Traktors befestigen. Drei 3/8" x 1" gewindeschneidende Schrauben (E), 3/8" Sicherungsscheiben (O)

WICHTIG: Die Verlängerung wieder am Kupplungshebel anbringen, bevor die Mähvorrichtung wieder installiert wird.

WICHTIG: Keinesfalls den "V"-Riemen entlang der Außenseite des Keilriemenhalters oder des Haltebolzens führen.

• Mit dem 48. Schritt auf Seite 57 fortfahren.

Die Einrückstange an der Innenseite des Kupplungsarms positionieren und das durchbohrte Ende der Stange durch den Arm führen. Mit einem 5/64" Haarnadelsplint(DD) sichern.

KABELBEDIENTE MANUELLE ZUSATZGERÄTEKUPPLUNG 30. SCHRITT: (SIEHE ABBILDUNG 30) • Die zwei Aufhängungsarme unter Verwendung von zwei 5/16" x 3/4" Sechskantschrauben (C), 5/16" Unterlegscheiben (Q) und 5/16" Sechskantmuttern mit Klemmteil (Y) pro Arm an der Innenseite der Baugruppe Kupplung/Umlenkrolle anbringen. Die Unterlegscheiben zwischen den Armen und dem Rahmen der Baugruppe platzieren.

35. SCHRITT: (SIEHE ABBILDUNG 35) • Die zwei Aufhängungsarme unter Verwendung von zwei 5/16" x 3/4" Sechskantschrauben (C), 5/16" Unterlegscheiben (Q) und 5/16" Sechskantmuttern mit Klemmteil (Y) pro Arm am hinteren Teil der Baugruppe Kupplung/Umlenkrolle anbringen. Die Arme mit nach hinten zeigenden Aussparungen auf der Außenseite des Rahmens platzieren.

31. SCHRITT: (SIEHE ABBILDUNG 31) • Ihrer Schneefräse sind zwei unterschiedlich lange Keilriemen beigelegt. Traktoren, die mit manuellen Zusatzgerätekupplungen und doppelten vorderen Vorrichtungsaufhängungshalterungen ausgestattet sind, verwenden den 55" (140 cm) Keilriemen, der auf der Außenseite des Riemens mit dem Aufdruck #46989 versehen ist. KEINESFALLS den anderen Riemen verwenden. • Die neben der flachen Riemenspannrolle gelegene Sechskantschraube leicht lösen. Den Keilriemen zwischen der Sechskantschraube und der flachen Riemenspannrolle einlegen, wobei die flache Seite des Riemens an der Scheibe anliegt. Die Sechskantschraube wieder anziehen. • Den Riemen um die große V-Riemenscheibe legen, wobei dieser zwischen der Riemenscheibe und der neben der Riemenscheibe befindlichen Sechskantschraube platziert wird.

36. SCHRITT: (SIEHE ABBILDUNG 36) • Die Kabelkonsole unter Verwendung von zwei 5/16" x 3/4" Schlossschrauben (K) und 5/16" Sechskantmuttern mit Klemmteil (Y) an der Baugruppe Kupplung/Umlenkrolle anbringen. Die zwei vorderen Löcher in der Kabelkonsole verwenden, falls Ihr Traktor eine 42"/106 cm-Mähvorrichtung hat. Die zwei hinteren Löcher verwenden, falls Ihr Traktor eine 46"/117 cm-Mähvorrichtung hat. 37. SCHRITT: (SIEHE ABBILDUNG 37) • Ihrer Schneefräse sind zwei unterschiedlich lange Keilriemen beigelegt. Traktoren, die mit manuellen Zusatzgerätekupplungen und doppelten vorderen Vorrichtungsaufhängungshalterungen ausgestattet sind, verwenden den 55" Keilriemen, der auf der Außenseite des Riemens mit dem Aufdruck #46989 versehen ist. KEINESFALLS den anderen Riemen verwenden. • Die neben der flachen Riemenspannrolle gelegene Sechskantschraube leicht lösen. Den Keilriemen zwischen der Sechskantschraube und der flachen Riemenspannrolle einlegen, wobei die flache Seite des Riemens an der Scheibe anliegt. Die Sechskantschraube wieder anziehen. • Den Riemen um die große V-Riemenscheibe legen, wobei dieser zwischen der Riemenscheibe und der neben der Riemenscheibe befindlichen Sechskantschraube platziert wird.

Haben Sie den für Ihren Traktor korrekten Keilriemen gewählt? Bei Verwendung des falschen Keilriemens, kann es zu vorzeitigen Lager- und Riemenschäden kommen.

32. SCHRITT: (SIEHE ABBILDUNG 32) • Stellen Sie sicher, dass Sie beim Durchführen des nächsten Teilschritts das vordere Ende der Einrückstange, wie gezeigt, anheben. Sie können die Stange vorübergehend mit Hilfe eines an den Keilriemenhalter gebundenen Gummibandes unterstützen. • Die Baugruppe Kupplung/Umlenkrolle wie folgt am Rahmen des Traktors anbringen. Die mit Aussparungen versehenen Aufhängungsarme der Baugruppe auf den zwei an der Innenseite des Rahmens des Traktors angebrachten Gelenkschrauben einhaken. Die Vorderseite der Baugruppe anheben und sie unter Verwendung von zwei Schwenksteckbolzen (GG) und 1/8" Haarnadelsplinten (EE) an der rechten und linken Aufhängerhalterung anbringen.

STOP Haben Sie den für Ihren Traktor korrekten Keilriemen gewählt? Bei Verwendung des falschen Keilriemens, kann es zu vorzeitigen Lager- und Riemenschäden kommen.

38. SCHRITT: (SIEHE ABBILDUNG 38) • Den Zusatzgerätekupplungshebel auf dem Armaturenbrett in die entkuppelte Stellung (unten) bringen. • Die Baugruppe Kupplung/Umlenkrolle auf der rechten Seite des Traktors auf dem Boden platzieren. • Das Kupplungskabel des Traktors an der Kabelkonsole anbringen. Die Kabelgehäuseführung (mit der Nut nach unten weisend) unter Verwendung des Originalkragens und eines 5/64" Haarnadelsplints (DD) an der Kabelkonsole befestigen. • Eine Unterlegscheibe (LL) auf dem geschweißten Stift des Riemenspannarms platzieren. Das Ende der Kupplungsfeder über den Stift haken und es mit einer 1/4" Unterlegscheibe (P) und einem 5/64" Haarnadelsplint (DD) sichern.

33. SCHRITT: (SIEHE ABBILDUNG 33) • Sicherstellen, dass sich der Zusatzgerätekupplungshebel am Armaturenbrett in der entkuppelten Stellung (unten) befindet. • Den oberen Riemenspannarm so schwenken, dass er gegen den Stoppbolzen zu liegen kommt und, wie abgebildet, zur Vorderseite zeigt. Den Zapfen (CC) entlang des Gewindes der Einrückstange schrauben, bis er mit dem vorderen Ende des Schlitzes des Riemenspannarmes ausgerichtet ist. Den Zapfen (CC) unter Verwendung der dünnen 3/8" Unterlegscheibe (S) und eines 5/64" Haarnadelsplints (DD) mit dem Schlitz verbinden. • Den Keilriemenhalter durch Entfernen der Unterlegscheibe und der Mutter, die ihn festhalten, von der Seite des Traktorrahmens entfernen. Den mit der Schneefräse gelieferten neuen Keilriemenhalter unter Verwendung der Originalschraube, -unterlegscheibe und -mutter anbringen.

39. SCHRITT: (SIEHE ABBILDUNG 39) • Den Keilriemenhalter durch Entfernen der Unterlegscheibe und der Mutter, die ihn festhalten, von der Seite des Traktorrahmens entfernen. Den mit der Schneefräse gelieferten neuen Keilriemenhalter unter Verwendung der Originalschraube, -unterlegscheibe und -mutter anbringen.

HINWEIS: Einige Traktoren sind unter Umständen bereits mit einem Keilriemenhalter ausgestattet, der mit dem neuen, mitgelieferten identisch ist.

HINWEIS: Einige Traktoren sind unter Umständen bereits mit einem Keilriemenhalter ausgestattet, der mit dem neuen, mitgelieferten identisch ist.

34. SCHRITT: (SIEHE ABBILDUNG 34) • Den Keilriemen zuerst auf der Motorrolle anbringen und dann auf der großen Rolle oben auf der Baugruppe Kupplung/Umlenkrolle. Der Riemen muss an der Innenseite des Keilriemenhalters, der Riemenspannrolle und des neben der großen Rolle befindlichen Haltebolzens entlang geführt werden.

Die Baugruppe Kupplung/Umlenkrolle wie folgt am Rahmen des Traktors anbringen. Die mit Aussparungen versehenen Aufhängungsarme der Baugruppe auf den zwei an der Innenseite des Rahmens des Traktors angebrachten Gelenkschrauben einhaken. Die

befindlichen Sechskantschraube platziert wird. Den Riemen an der Innenseite der anderen flachen Riemenspannrolle platzieren.

Vorderseite der Baugruppe anheben und sie unter Verwendung von zwei Schwenksteckbolzen (GG) und 1/8" Haarnadelsplinten (EE) an der rechten und linken Aufhängerhalterung anbringen. 40. SCHRITT: (SIEHE ABBILDUNG 40) • Den Keilriemen zuerst auf der Motorrolle anbringen und dann auf der großen Rolle oben auf der Baugruppe Kupplung/Umlenkrolle. Der Riemen muss an der Innenseite des Keilriemenhalters, der Riemenspannrolle und des neben der großen Rolle befindlichen Haltebolzens entlang geführt werden.

STOP Haben Sie den für Ihren Traktor korrekten Keilriemen gewählt? Bei Verwendung des falschen Keilriemens, kann es zu vorzeitigen Lager- und Riemenschäden kommen.

46. SCHRITT: (SIEHE ABBILDUNG 45) • Die Baugruppe Kupplung/Umlenkrolle wie folgt am Rahmen des Traktors anbringen. Die mit Aussparungen versehenen Aufhängungsarme der Baugruppe auf den zwei an der Innenseite des Rahmens des Traktors angebrachten Gelenkschrauben einhaken. Die Vorderseite der Baugruppe anheben und sie unter Verwendung von zwei Schwenksteckbolzen (GG) und 1/8" Haarnadelsplinten (EE) an der rechten und linken Aufhängerhalterung anbringen.

WICHTIG: Keinesfalls den "V"-Riemen entlang der Außenseite des Keilriemenhalters oder des Haltebolzens führen. • Mit dem 48. Schritt auf Seite 57 fortfahren.

ELEKTRISCHE ZUSATZGERÄTEKUPPLUNGEN 47. SCHRITT: (SIEHE ABBILDUNG 46) • Den Keilriemen zuerst auf der Motorrolle anbringen und dann auf der großen Rolle oben auf der Baugruppe Kupplung/Umlenkrolle. Der Riemen muss entlang der Innenseite des Keilriemenhalters und des Haltebolzens, der sich neben der großen Rolle befindet, geführt werden. • Den Riemen durch Ziehen an der linksseitigen Spannkette - so weit, wie es der in der Kette angebrachte 3/32" Haarnadelsplint (FF) erlaubt - spannen. Die Kette durch Einschieben eines 1/8" Haarnadelsplints (EE) in dieser Stellung arretieren.

41. SCHRITT: (SIEHE ABBILDUNG 41) • Die zwei Aufhängungsarme unter Verwendung von zwei 5/16" x 3/4" Sechskantschrauben (C), 5/16" Unterlegscheiben (Q) und 5/16" Sechskantmuttern mit Klemmteil (Y) pro Arm am hinteren Teil der Baugruppe Kupplung/Umlenkrolle anbringen. Die Arme mit nach hinten zeigenden Aussparungen auf der Außenseite des Rahmens platzieren. 42. SCHRITT: (SIEHE ABBILDUNG 42) • Die Extraspannkette (JJ) durch das linke vordere Loch in der Baugruppe Kupplung/Umlenkrolle führen und anschließend die Baugruppe auf den Kopf stellen.

WICHTIG: Keinesfalls den "V"-Riemen entlang der Außenseite des Keilriemenhalters oder des Haltebolzens führen.

43. SCHRITT: (SIEHE ABBILDUNG 43) • Die Feder aus dem Teilebeutel durch das Ende der Spannkette haken. • Das andere Ende der Feder auf die Schraube und Mutter haken, die die Riemenspannrolle am oberen Riemenspannarm halten. Den Schraubenkopf festhalten und eine 3/8" Sicherungssechskantmutter (Z) auf der Schraube anbringen, wobei zwischen den beiden Muttern genug Platz verbleiben muss, dass die Feder frei schwenken kann. • Einen 3/32" Haarnadelsplint (FF) auf der Kette anbringen und zwar ist er auf das fünfte Glied von der Feder aus zu platzieren.

ZUSAMMENBAU DER SCHNEEFRÄSE 48. SCHRITT: (SIEHE ABBILDUNG 47) • Den Hebergriff in der Hebehalterung an der rechten Seite der Schneefräse platzieren. Den Griff unter Verwendung von zwei 5/16" x 1-3/4" Sechskantschrauben (B) und 5/16" Sechskantmuttern mit Klemmteil (Y) an der Halterung befestigen. HINWEIS: Sicherstellen, dass die Plastikabdeckung des Heberfreigabekabels für den nächsten Schritt in der Auslösergruppe sitzend verbleibt.

44. SCHRITT: (SIEHE TABELLE 2) • Ihrer Schneefräse sind zwei unterschiedlich lange Keilriemen beigelegt. Verwenden Sie die folgende Tabelle, um den korrekten Keilriemen für Ihre Art Traktor auszuwählen. Die Teilenummer ist auf der Außenseite des Riemens aufgedruckt. • Den Riemen, der nicht für Ihren Traktor geeignet ist, beiseite legen, so dass er nicht versehentlich verwendet wird.

49. SCHRITT: (SIEHE ABBILDUNG 48) • Den Hebergriff nach unten in die verriegelte Stellung drücken. Das Ende der Kabellitze in das Loch in der Heberstange einführen. Das mit Gewinde versehene Rohrende im Schlitz in der Heberhalterung platzieren, wobei eine Sechskantmutter über sowie eine Sechskantmutter und die Sicherungsscheibe unter dem Schlitz anzubringen sind. Die Muttern anziehen und dabei so justieren, dass der Kabellitze kein Spiel verbleibt. Siehe hierzu auch den Abschnitt "Wartung und Justage" auf Seite 27 dieser Anleitung.

55"/140 cm RIEMEN (TEILE-NR. 46989)

ART DES TRAKTORS GRÖSSE DER MÄHVORRICHTUNG ART DER KUPPLUNG

38" (96 cm), 42" (106 cm), 46” (116 cm)

TIPP: Zwecks leichteren Zusammenbaus des Heberfreigabekabels, die Schneefräse nach vorne auf die Spiralfräse kippen. 50. SCHRITT: (SIEHE ABBILDUNG 49) • Die Schneefräse zurück auf den Boden kippen (in Normallage verbringen). • Den Kabelbinder, der den Schneckenantriebsriemen am Auswurfgehäuse befestigt, entfernen, so dass der Riemen um die Rollen herum verbleibt. • Den Kabelbinder, der die Leitblechverstellstange am Verstellstangenstützrohr hält, entfernen. • Das Verstellstangenstützrohr mit Hilfe von zwei 5/16" x 1-1/4" Schlossschrauben (I), und 5/16" Sechskantmuttern mit Klemmteil (Y) an der Halterung auf der linken Seite des Auswurfgehäuses anbringen.

56"/142 cm RIEMEN (TEILE-NR. 48138)

ART DES TRAKTORS GRÖSSE DER MÄHVORRICHTUNG ART DER KUPPLUNG

45. SCHRITT: (SIEHE ABBILDUNG 44) • Die zuvor kopfüber gedrehte Baugruppe Kupplung/Umlenkrolle wieder richtig herum drehen. • Die neben der flachen Riemenspannrolle gelegene Sechskantschraube leicht lösen. Den Keilriemen zwischen der Sechskantschraube und der flachen Riemenspannrolle einlegen, wobei die flache Seite des Riemens an der Scheibe anliegt. Die Sechskantschraube wieder anziehen. • Den Riemen um die große V-Riemenscheibe legen, wobei dieser zwischen der Riemenscheibe und der neben der Riemenscheibe

51. SCHRITT: (SIEHE ABBILDUNG 50) • Die Auswurfneigungsteuerungsbaugruppe mit Hilfe von zwei 5/16" x 1-3/4" Schlossschrauben (H), gewölbten Unterlegscheiben (U) und 5/16" Sechskantmuttern mit Klemmteil (Y) auf der Oberseite des Verstellstangenstützrohres anbringen.

sich in die Hohlkehlen der Rollen einfügen.

52. SCHRITT: (SIEHE ABBILDUNG 51) • Die Leitblechverstellstangenbaugruppenhalterungen an der Plastikhalterung auf der linken Seite des Auswurfgehäuses anbringen. Die Leitblechverstellstangenhalterung unter der Stangenstützhalterung ausrichten und beide mit Hilfe von zwei 5/16" x 1" Schlossschrauben (J), 5/16" Unterlegscheiben (Q) und 5/16" Sechskantmuttern mit Klemmteil (Y) an der Plastikhalterung anbringen. Noch nicht anziehen.

INSTALLATION DES SCHNECKENKEILRIEMENS 57. SCHRITT: (SIEHE ABBILDUNG 56) • Den Hebergriff, nachdem der Befestigungsstift entfernt worden ist, nach unten drücken, um das Spiel des Riemens zu erhöhen. • Den 1/8" Haarnadelsplint (EE), der das Ende der Spannrollenarmfeder an der rechten Seite der Baugruppe Kupplung/Umlenkrolle hält, entfernen. Den Spannrollenarm nach links schwenken. • Den Schneckenriemen um die hintere Rolle herum und zwischen den beiden Riemenspannrollen des Spannrollenarms hindurch führen. Die "V"-Seite des Keilriemens muss in den Hohlkehlen der V-Rollen sitzen.

53. SCHRITT: (SIEHE ABBILDUNG 52) • Die Oberseite des Rings um die Auswurföffnung herum mit Schmierfett bedecken. • Das Auswurfleitblech (nach vorne zeigend) auf den Ring aufsetzen. Die Verdrehschutzhalterung oben auf dem Leitblechflansch platzieren, wobei dieser anhand der Löcher auf der rechten Seite des Flansches auszurichten ist. Die drei Leitblechhalterungen (BB) (mit der richtigen Seite - wie gezeigt - nach oben) mit Hilfe von sechs 1/4" x 1" Sechskantschrauben (D), 1/4" Unterlegscheiben (P) und 1/4" Sicherungsflanschmuttern (V) an der Unterseite des Flanschs anbringen. Vorsichtig anziehen, sodass die Muttern fest sitzen, aber sich nicht in die Plastikleitblechhalterungen eingraben. • Die Plastikkappe (HH) auf das kurze Ende der Verdrehschutzhalterung aufsetzen. • Die Verstellstangenspirale (siehe Abbildung 51) so positionieren, dass sie nicht an der Unterseite der Aussparungen im Auswurfflansch reibt. Die Muttern anziehen. • Prüfen, ob die Leitblechverstellstange das Leitblech ohne Behinderung drehen kann. Falls dies nicht der Fall ist, jede der sechs Sechskantschrauben, die die Leitblechhalterungen am Leitblechflansch halten, um eine Viertelumdrehung lösen. • Die Steuerkabel mit Hilfe eines Kabelbinders (II) am Verstellstangenstützrohr befestigen.

INSTALLATION DES BEFESTIGUNGSSTIFTS 58. SCHRITT: (SIEHE ABBILDUNG 54) • Die Vorderseite der Schneefräse anheben, um die Löcher in den Montageplatten und den Seitenplatten in Deckung zu bringen. Von der linken Seite des Traktors aus den Befestigungsstift durch die Löcher schieben. Diesen mittels Wiederinstallation des 1/8" Haarnadelsplints (EE) sichern.

SPANNUNG DES SCHNECKENRIEMENS EINSTELLEN 59. SCHRITT: (SIEHE ABBILDUNG 57) • An der Spannkette ziehen, bis das Ende der Feder durch das Loch in der Seite der Baugruppe Kupplung/Umlenkrolle gezogen wird. Den 1/8" Haarnadelsplint (EE) durch das Ende der Feder installieren, so dass dieses außerhalb der Baugruppe Kupplung/Umlenkrolle gesichert ist.

54. SCHRITT: (SIEHE ABBILDUNG 53) Überspringen Sie diesen Schritt, sofern Sie einen Rasentraktor haben. Dieser Schritt ist ausschließlich für Gartentraktoren. • Falls Sie einen Gartentraktor (GT) haben, entfernen Sie die StopBolzen von den Seiten des Schneefräsenrahmens.

WICHTIG: Um die korrekte Riemenspannung zu erzielen, muss der 1/8" Haarnadelsplint am Ende der Feder angebracht werden und nicht an der Kette.

VERBINDEN DER SCHNEEFRÄSE MIT DEM TRAKTOR HINWEIS: Um zu vermeiden, dass die Kette auf dem Boden schleift, das Ende der Kette durch den Schwenksteckbolzen führen. Siehe Abbildung 45 auf Seite 21.

HINWEIS: Unter Umständen ist die Hilfe einer weiteren Person erforderlich, um die Schneefräse an der Vorderseite des Traktors zu montieren.

REFLEKTOREN AN DEN HINTEREN KOTFLÜGELN ANBRINGEN

55. SCHRITT: (SIEHE ABBILDUNG 54) • Den Traktor und die Schneefräse auf einer flachen, ebenen Oberfläche platzieren, so dass der Traktor zur Anbringung der Schneefräse nach vorne gerollt werden kann. • Den Befestigungsstift von der Schneefräse entfernen. • Den Schneckenkeilriemen hinter der Schneefräse herausstrecken, wobei sicherzustellen ist, dass der Riemen weiterhin oben um die große Antriebsrolle und unter den beiden Riemenspannrollen durchläuft. Die "V"-Seite des Keilriemens muss in den Hohlkehlen aller drei Rollen sitzen. • Den Traktor von hinten an die Schneefräse heranrollen, wobei er zwischen den Montageplatten der Schneefräse zu zentrieren ist. • Das hintere Ende der Schneefräse durch Anheben am Hebergriff soweit anheben, dass die Aussparungen in den Montageplatten mit den Gelenkschrauben in den Seitenplatten des Traktors in einer Linie sind. Die Schrauben in die Aussparungen einführen. • Um die Installation des Schneckenantriebsriemens zu vereinfachen, mit der Installation des Befestigungsstiftes warten, bis Sie den Keilriemen wie in den Schritten 56 und 57 beschrieben angebracht haben.

59. SCHRITT: (SIEHE ABBILDUNG 58) • Falls Ihr Traktor nicht mit hinteren Rückstrahlern ausgestattet ist, sind die mitgelieferten hinteren Reflektoren (KK) an den hinteren Kotflügeln anzubringen. Die Reflektoren so tief unten wie möglich am Kotflügel und so weit auseinander wie es die Form des Kotflügels erlaubt, anbringen.

CHECKLISTE Bevor Sie Ihre Schneefräse in Betrieb nehmen, gehen Sie bitte die folgende Checkliste durch, die dabei hilft, sicherzustellen, dass Sie die bestmögliche Leistung von Ihrer Schneefräse erhalten. 1. Alle Zusammenbauanweisungen sind befolgt worden und alle Schrauben und Muttern wurden ordnungsgemäß angezogen. 2. Den Motorkeilriemen und den Schneckenkeilriemen prüfen. Sicherstellen, dass diese ordnungsgemäß um die Rollen herum und entlang der Innenseite der Riemenhalter geführt sind. 3. Auswurfleitblech auf ordnungsgemäße Drehbarkeit prüfen. 4. Betrieb der Neigungssteuerung für den oberen Auswurf prüfen. 5. Prüfen, ob der Hebergriff in der angehobenen Transportstellung verriegelt und aus dieser löst. (Sieh Abschnitt "Wartung und Justage".) 6. Justage des Gleitschuhs prüfen. (Sieh Abschnitt "Wartung und Justage".)

VOR INSTALLATION DES SCHNECKENKEILRIEMENS 56. SCHRITT: (SIEHE ABBILDUNG 55) • Der Schneckenkeilriemen wird auf den Rollen des Schneefräsengehäuses vorinstalliert geliefert. Sicherstellen, dass der Keilriemen über die Oberseite der Schneckenrolle läuft und dann um eine Viertelumdrehung verdreht unter den beiden seitlichen Riemenspannrollen durchläuft. Die "V"-Seite des Keilriemens muss

Betriebsanleitungen beginnen auf Seite 59.

BETRIEB MACHEN SIE SICH MIT IHRER SCHNEEFRÄSE VERTRAUT Vor der Inbetriebnahme Ihrer Schneefräse sind diese Bedienungsanleitung sowie die Sicherheitsregeln durchzulesen. Vergleichen Sie die folgenden Illustrationen mit Ihrer Schneefräse, um sich mit den verschiedenen Steuerungen und deren Unterbringung vertraut zu machen.

HEBERFREIGABEAUSLÖSER LIFT RELEASE TRIGGER HEBERGRIFF LIFT HANDLE LEITBLECHNEIGUNGSGRIFF CHUTE TILT HANDLE VERSTELLSTANGE CRANK ROD LEITBLECHOBERTEIL UPPER CHUTE LEITBLECHUNTERTEIL LOWER CHUTE GLEITSCHUH SKID SHOE PFLUGPLATTE SCRAPER PLATE SPIRAL AUGERS, R.H. & L.H. SPIRALSCHNECKEN, RECHTS UND LINKS AUSWURFNEIGUNGSWINKELGRIFF Schwenkt das Leitblechoberteil auf und ab um Auswurfwinkel und -distanz zu steuern. VERSTELLSTANGE Dreht Leitblechunter- und -oberteil, um die Auswurfrichtung zu steuern. HEBERGRIFF Dient zum heben und senken der Schneefräse in die Transport- bzw. Betriebsstellung. HEBERFREIGABEAUSLÖSER Löst die Verriegelung, die die Schneefräse in der Transportstellung hält

LEITBLECHOBER- UND -UNTERTEIL Steuert die Richtung und Höhe des Schneeauswurfs. PFLUGPLATTE Austauschbare Platte, die durch Bodenkontakt verursachte Abnutzung und Stöße absorbiert. GLEITSCHUH Steuert die lichte Höhe zwischen der Pflugplatte und dem Boden. SPIRALSCHNECKE, RECHTS UND LINKS Führen dem Lüfterrad in der Mitte des Gehäuses Schnee zu.

VOR DEM STARTEN • Anhand der Checkliste am Ende des Zusammenbaus prüfen, ob alle Anweisungen ordnungsgemäß ausgeführt worden sind. • Sicherstellen, dass die Gleitschuhe so justiert sind, dass ausreichende Bodenfreiheit zwischen der Schneefräse und der zu räumenden Art Oberfläche verbleibt. (Sieh Abschnitt "Wartung und Justage".) • Sicherstellen, dass der Traktormotor das korrekte Öl für Winterbetrieb (SAE 5W-30) hat. Siehe Bedienungsanleitung des Traktors.

EINSATZ DER SCHNEEFRÄSE ACHTUNG: Niemals den Auswurf auf Umstehende und Fenster richten. Niemandem erlauben, sich vor dem Gerät aufzuhalten.

STEUERUNG DES SCHNEEAUSWURFS • Um zu steuern, in welche Richtung der Schnee geworfen wird, ist das Auswurfsleitblech um 180 Grad drehbar. Die Verstellstange im Uhrzeigersinn drehen, um das Leitblech nach rechts zu drehen. Die Verstellstange entgegen dem Uhrzeigersinn drehen, um das Leitblech nach links zu drehen. • Das Oberteil des Auswurfleitblechs schwenkt auf und ab, um die Distanz, über die der Schnee geworfen wird, zu steuern. Den Leitblechneigungsgriff nach vorne drücken, um das Leitblech nach unten zu schwenken, so dass sich die Distanz, über die der Schnee geworfen wird, verkürzt. Am Griff ziehen, um das Leitblech nach oben zu schwenken, so dass sich die Distanz, über die der Schnee geworfen wird, verlängert.

STARTEN DER SCHNEEFRÄSE • Der Traktor muss mit dem Motor unter Vollgas laufend stillstehen. Die Zusatzgerätekupplung ist einzukuppeln, so dass die Schneefräse startet bevor die Traktorkupplung eingekuppelt wird. STOPPEN DER SCHNEEFRÄSE • Um die Schneefräse zu stoppen, den Zusatzgerätekupplun gshebel des Traktors bei manuellen Kupplungen bzw. den Kupplungsschalter für elektrische Kupplungen entkuppeln. Siehe Bedienungsanleitung Ihres Traktors.

HEBEN UND SENKEN • Zum Anheben, den Hebergriff niederdrücken, bis die Schneefräse in der gehobenen Transportstellung arretiert. • Zum Senken, den Hebergriff leicht niederdrücken und am Auslöser ziehen. Bei gezogenem Auslöser, die Schneefräse solange absenken, bis sie den Boden berührt. ACHTUNG: Die Schneefräse keinesfalls ohne am Traktor für zusätzliche Griffigkeit und Stabilität angebrachte hintere Gewichte betreiben.

• SCHNEE RÄUMEN Schneeräumbedingungen variieren stark von leichtem flockigem Schneefall bis zu nassem schwerem Schnee. Die Betriebsanweisungen müssen flexibel sein, um für die angetroffenen Bedingungen zu passen. Der Bediener muss den Rasentraktor und die Schneefräse der Tiefe des Schnees, der Windrichtung, der Temperatur und den Oberflächenbedingungen anpassen. • Vor der Aufnahme des Betriebs ist der Betriebsbereich gründlich zu inspizieren und alle Türvorleger, Schlitten, Bretter, Drähte und sonstigen Fremdobjekte sind zu entfernen. • Die Spiralschneckengeschwindigkeit steht in direkter Abhängigkeit von der Motorgeschwindigkeit. Für maximale Schneeräumung und -auswurf muss eine hohe Umdrehungszahl des Motors (Vollgas) gehalten werden. Hierbei empfiehlt es sich, den Rasentraktor zwecks sicherer und effizienter Schneeräumung mit einer geringen Bodengeschwindigkeit (1. Gang) zu betreiben. • Bei Tiefschnee, Schneewehen und Schneeverwehungen ist es erforderlich, Vollgas und eine niedrige Bodengeschwindigkeit (1. Gang) zu verwenden. Vorwärts in den Schnee fahren, das Kupplungs-/Bremspedal des Traktors betätigen und der Spiralschnecke erlauben, den Schnee zu räumen. Dieses Verfahren solange wiederholen, bis ein Pfad frei geräumt ist. Beim zweiten Durchgang empfiehlt es sich, diesen hinreichend mit dem ersten zu überlappen, so dass die Schneefräse den Schnee ohne wiederholtes stoppen und starten der Vorwärtsbewegung handhaben kann.

In extrem tiefem Schnee, die Schneefräse vom Boden anheben, um die obere Schicht abzutragen und nur so weit mit dem Traktor vorfahren, bis die Vorderreifen des Traktors auf die noch nicht geräumte untere Schneeschicht treffen. Das Kupplungs-/Bremspedal des Traktors betätigen und der Spiralschnecke Gelegenheit geben, den Schnee zu räumen. Den Traktor zurücksetzen und die Schneefräse auf den Boden absenken. Mit dem Traktor vorwärts fahren, bis der Schnee wieder zu tief wird. Wiederholtes Durchlaufen dieses Verfahrens erlaubt das graduelle Abtragen selbst der höchsten Schneeanhäufungen. Sofern die Schneefräse mit Schnee verstopft oder durch ein Fremdobjekt blockiert ist, muss die Schneefräse sofort entkuppelt und der Motor des Traktors abgestellt werden. Bevor der Betrieb wieder aufgenommen wird, muss die Verstopfung der Schneefräse beseitigt werden. GEFAHRENHINWEIS: Vor dem Beseitigen einer Verstopfung des Auswurfleitbleches muss unbedingt der Motor abgestellt und die Schneefräse entkuppelt werden. Zur Beseitigung der Verstopfung einen Holzstock verwenden; keinesfalls Ihre Hände.

TIPPS ZUM BETRIEB • Nach Möglichkeit den Schnee mit Rückenwind auswerfen. • Um ein Ankleben des Schnees an der Schneefräse zu vermeiden, der Schneefräse vor dem Einsatz Gelegenheit geben, auf Außentemperatur abzukühlen. Gegebenenfalls kann auch ein dünne Schicht Wachs auf die Innenseite des Gehäuses und des Auswurfleitbleches der Schneefräse aufgebracht werden. • Um die Griffigkeit zu verbessern, Schneeketten aufziehen. • Um die Griffigkeit zu verbessern, hinten Radgewichte anbringen. • Vor dem ersten Schneefall, alle Steine, Stöcke und anderen Objekte, die sich unter dem Schnee verstecken könnten, beseitigen. Permanente Hindernissen sollten zur besseren Sichtbarkeit markiert werden. • Jeden Durchgang leicht überlappen, um die vollständige Schneeräumung sicherzustellen.

WARTUNG ZUSTÄNDIGKEIT DES KUNDEN • Den Wartungsplan und die in diesem Abschnitt aufgeführten Prozeduren durchlesen und befolgen. atz atz ns ng ns Ei n i E em so geru i m d Sa inla de je r je ach ede or E Wartungsdatum o

J V N V WARTUNGSPLAN Bitte tragen Sie nach dem Durchführen der regulären Wartung jeweils das Datum ein

Auf lose Verbinder prüfen X Pflugplatte und Schuhe auf Verschleiß prüfen X Reinigen Schmierungsabschnitt X SCHMIERUNG • Alle Schwenkpunkte der Schneefräse ölen. • Die Schwenkpunkte der beiden Spannrollenarme an der Baugruppe Kupplung/Umlenkrolle ölen. • Kriechöl auf die Steuerkabel des Auswurfleitbleches geben. • Ein hochwertiges Sprühschmiermittel auf die Auslöserbaugruppe und die Leitblechneigungssteuerungsba ugruppe auftragen.

X X PFLUGPLATTE UND SCHUHE AUF VERSCHLEISS PRÜFEN (Siehe Abbildungen 59 und 60 auf Seite 61) • Die Pflugplatte und die Gleitschuhe an der Unterseite der Schneefräse sind Verschleiß ausgesetzt. Um Schäden am Spiralschneckengehäuse zu vermeiden, sind Platte und Schuhe zu ersetzen bevor der Verschleiß exzessiv wird.

WARTUNG UND JUSTAGE ACHTUNG: Vor der Wartung bzw. Justage der Schneefräse den Motor abstellen, das/die Zündkabel entfernen, die Feststellbremse anziehen und den Schlüssel von der Zündung des Traktors abziehen.

JUSTAGE DES HEBERFREIGABEKABELS • Falls die Heberstange die Schneefräse nicht sicher in der Transportstellung arretiert, die obere Sechskantmutter auf der Heberhalterung um einige Umdrehungen lösen und die untere Sechskantmutter anziehen. Siehe Abbildung 48 auf Seite 22. • Falls die Heberstange die Schneefräse nicht vollständig zum Absenke freigibt, die untere Sechskantmutter auf der Heberhalterung um einige Umdrehungen lösen und die obere Sechskantmutter anziehen. Siehe Abbildung 48 auf Seite 22.

AUSTAUSCH DES SCHNECKENKEILRIEMENS • Die Zusatzgerätekupplung des Traktors entkuppeln. • Die Schneefräse auf den Boden absenken. • Den Befestigungsstift entfernen. • Den Hebergriff der Schneefräse in der unteren Stellung verriegeln, um die Spannung des Riemens zu senken. • Die Federspannung vom Schneckenriemenspannrollenarm an der Unterseite der Baugruppe Kupplung/Umlenkrolle lösen. • Den Schneckenkeilriemen von der Baugruppe Kupplung/ Umlenkrolle und dem Spiralschneckengehäuse abnehmen. • Den neuen Riemen oben über die große Schneckenantriebsrolle und unter den zwei seitlichen Riemenspannrollen installieren. Den Riemen um eine Viertelumdrehung drehen, sodass das "V" des Riemen in der Hohlkehle der beiden Riemenspannrollen sitzt. Siehe Abbildung 55 auf Seite 24. • Den Riemen auf der Baugruppe Kupplung/Umlenkrolle anbringen.

KUPPLUNGSENTKUPPLUNGSJUSTAGE (Nur für Traktoren mit Einrückstangenkupplungen. Nicht für elektrische Kupplungen und Kabelkupplungen) Falls die Spiralschnecke der Schneefräse nicht stoppt, wenn der Zusatzgerätekupplungshebel auf dem Traktor entkuppelt wird, ist eine Justage vorzunehmen. Dies geht folgendermaßen. Siehe Abbildung 33 auf Seite 17. • Den Zusatzgerätekupplungshebel in die entkuppelte Stellung bringen. • Den Haarnadelsplint aus dem Einrückstangenzapfen entfernen und den Zapfen aus dem Loch im Spannrollenarm nehmen. • Den Zapfen um einige Umdrehungen zum vorderen Ende der Stange schrauben. • Den Zapfen wieder in das Loch im Spannrollenarm einführen und ihn mit dem Haarnadelsplint sichern. Den Betrieb der Schneefräse prüfen. Falls die Spiralschnecken immer noch nicht anhalten, die oben genannten Schritte so lange wiederholen, bis die Schnecken stoppen, wenn der Zusatzgerätekupplungshebel in die entkuppelte Stellung gebracht wird.

GLEITSCHUHJUSTAGE • Die Gleitschuhe sind an beiden Seiten des Spiralschneckengehäuses montiert. Sie regulieren den Abstand um den sich die Pflugplatte über der zu pflügenden Oberfläche befindet. Wenn Schnee von einer mit Kies beschütteten Auffahrt oder unebenen Oberfläche geräumt wird, empfiehlt es sich, die Pflugplatte so hoch wie möglich über dem Untergrund zu halten, um eine mögliche Beschädigung der Spiralschnecke zu vermeiden. Auf asphaltierten und Betonoberflächen, die Pflugplatte so nah wie möglich über dem Untergrund halten. • Die Schneefräse vom Boden abheben und einen Klotz unter jedes Ende der Pflugplatte setzen. Die sechs Sechskantmuttern lösen, mit denen die Gleitschuhe am Gehäuse befestigt sind. Die Gleitschuhe nach oben oder unten justieren und die Muttern wieder sicher anziehen. Beide Gleitschuhe auf gleiche Höhe justieren, um das Gehäuse und die Pflugplatte parallel zu halten. Siehe Abbildung 59.

SPIRALSCHNECKEN • Die Spiralschnecken sind mit zwei Scherbolzen und Sechskantmuttern mit Klemmteil auf der Schneckenwelle befestigt. Falls Sie auf ein Fremdobjekt auftreffen oder Eis die Schnecken blockiert, ist die Schneefräse dermaßen konstruiert, dass die Bolzen abgeschert werden. • Falls sich die Schnecken nicht drehen, ist zu prüfen, ob die Scherbolzen abgeschert worden sind. Siehe Abbildung 60. Zwei Ersatzscherbolzen und Sechskantmuttern mit Klemmteil sind mit der Schneefräse mitgeliefert worden. Bei zukünftigem Bedarf die Teilenummer 710-0890A Scherbolzen und Nummer 47810 Sechskantmutter mit Klemmteil bestellen.

GETRIEBEGEHÄUSE GLEITSCHUH SCHERBOLZEN UND SECHSKANTMUTTER MIT KLEMMTEIL FIGURE 59

PFLUGPLATTE GLEITSCHUH LAGERUNG AM ENDE DER SAISON ZU ENTFERNENDE TEILE • Die Baugruppe Kupplung/Umlenkrolle entfernen. (Die zwei Hängerhalterungen und die zwei Gelenkschrauben können am Rahmen des Traktors belassen werden.) • Den Antriebsriemen von der Motorrolle abnehmen. • Falls Sie an einem Traktor mit manueller Zusatzgerätekupplung die Keilriemenhalter ersetzt haben, müssen die Originalkeilriemenhalter des Traktors wieder installiert werden. Sie Abbildung 33 auf Seite 17 bzw. Abbildung 39 auf Seite 19. • Falls Sie eine stangenbetriebene Zusatzgerätekupplung haben, muss die Einrückstange vom Kupplungsarm des Traktor entfernt werden. Siehe Abbildung 29 auf Seite 16. • Falls ein hinten zu montierendes Zusatzgerät zu verwenden gewünscht wird, ist die hintere Gewichtsaufnahme zu entfernen, wobei die Schrauben, die Sie in den Seiten des Zughakens des Traktors angebracht haben, verbleiben. Die Schrauben wieder anziehen. • Falls ein vorne zu montierendes Zusatzgerät zu verwenden gewünscht wird, sind die Seitenplatten vom Traktor abzunehmen. Sicherstellen, dass die Schrauben wieder in den leeren Löchern des Traktorrahmens angebracht werden.

EMPFEHLUNGEN FÜR DIE AUFBEWAHRUNG • Die Schneefräse auf den Boden absenken. • Die Schneefräse vom Traktor abnehmen. • Die Schneefräse gründlich reinigen. Etwaige Salzablagerungen, die möglicherweise auf Fräse und Gehäuse angetrocknet sind, abwaschen. • Jegliches bloßes Metall, dass ausgesetzt war, sollte angestrichen oder mit einem leichten Ölfilm bedeckt werden, um Rost zu vermeiden. • An einem trockenen Ort lagern. ENTFERNEN DES SPIRALSCHNECKENGEHÄUSES • Die Schneefräse auf den Boden absenken. • Den Befestigungsstift entfernen. Siehe Abbildung 54 auf Seite 24. • Den Hebergriff der Schneefräse in der unteren Stellung verriegeln, um die Spannung des Riemens zu senken. • Die Federspannung vom Schneckenriemenspannrollenarm an der Unterseite der Baugruppe Kupplung/Umlenkrolle lösen. • Den Schneckenantriebsriemen von der Baugruppe Kupplung/Umlenkrolle abnehmen. Siehe Abbildung 56 auf Seite 24. • Die Spiralschneckengehäusebaugruppe vom Traktor abziehen.

FEHLERDIAGNOSE UND -BEHEBUNG PROBLEM URSACHE KORREKTURMASSNAHME(N)

Auswurfleitblech verstopft

1. Oberer oder unterer Keilriemen zu locker 2. Oberer oder unterer Keilriemen gerissen 3. Scherbolzen sind abgeschert worden.

1. Keilriemenspannung erhöhen 2. Keilriemen ersetzen 3. Scherbolzen ersetzen

Spiralschnecken drehen sich nicht

Schneefräse würgt Motor des Traktors ab

1. Objekt blockiert Spiralschnecke 2. Harter oder schwerer Schnee

1. Motor abstellen, Schneefräsenkupplung entkuppeln und Blockage der Schnecke beseitigen 2. Auf Vollgas steigern und Bodengeschwindigkeit senken

Vorderräder schlittern anstatt zu steuern

1. Unzureichende Griffigkeit an den Vorderrädern

1. Bodenfreiheit der Pflugplatte durch Absenken der Gleitschuhe erhöhen 2. Am Hebergriff nach unten ziehen, um Gewicht auf den Vorderrädern zu erhöhen

Schneefräse läuft auf dem Schnee hoch

1. Bodengeschwindigkeit des Traktors ist zu hoch 2. Unterliegender Schnee ist vereist oder festgefahren

1. Bodengeschwindigkeit senken 2. Gleitschuhe so absenken, dass die Vorderseite des Gleitschuhs niedriger ist als die hintere

Bodengeschwindigkeit des Traktors ist zu hoch Gasstellung des Traktor ist zu niedrig Schnee ist zu hoch Schnee schmilzt beim Kontakt mit der Schneefräse

Niedrigeren Gang des Traktors verwenden Auf Vollgas steigern Die Schneefräse anheben Der Schneefräse vor dem Einsatz Gelegenheit geben, auf Außentemperatur abzukühlen

(Dieses Blatt zur zukünftigen Verwendung an einem sicheren Ort aufbewahren.) Diese Schablone dazu verwenden, um zu ermitteln, ob ein Gefälle für Ihren Traktor und die Schneefräse betriebssicher ist. Siehe hierzu auch die Anweisung in der Betriebsanleitung Ihres Fahrzeugs.
