BEDIENUNGSANLEITUNG JDK4275E Juno Electrolux

Montage- und Gebrauchsanweisung für den Dunstabzug

JDK 7340
JDK 8340
JDK 4575
JDK 4275
JDK 4535
JDK 4235

Sicherheitshinweise

für den Benutzer

- Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.

- Außerdem ist beim Fritieren über einem Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.

- Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden.

- Bei Verwendung von verschmutztem Öl kann noch leichter Selbstentzündung entstehen.

- Es wird darauf hingewiesen, daß durch Überhitzung große Brandgefahr besteht.

- Flambieren ist unter der Dunstabzugshaube nicht erlaubt.

- Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten).

- Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

für den Küchenmöbel-Monteur

- Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von 150 mm haben. Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/125 mm, verwendet werden.

- Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

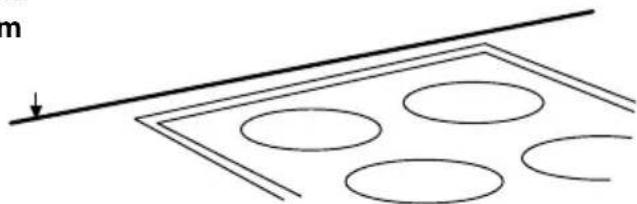

- Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 500 mm Gasherde 650 mm

• Bei gleichzeitigem Betrieb von Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4PA (4x10 ^5 bar) sein.
• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.
• Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.
• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.
• Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm² von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.
• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.
• Da in Räumen ohne Feuerungsstätte die Regel gilt: "Zuluftöffnung so groß wie Abluftöffnung", kann durch eine größere Öffnung als 500-600 cm² der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.
• Der Betrieb der Haube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.
• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird:

— kurze, gerade Abluftstrecken

— möglichst wenige Rohrbögen

— Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen

— möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).

- Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.
- Für den Umluftbetrieb wird der Original Aktivkohlefilter aus dem Sonderzubehör benötigt.

Abluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1.
- Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen.
- Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

Umluftbetrieb

• Die Luft wird durch Aktivkohlefilter gefiltert und durch das obere Gitter am Abluftschacht wieder in die Küche geleitet.
- Für den Umluftbetrieb wird der Original Aktivkohlefilter TYPE 150 LONG LIFE aus dem Sonderzubehör benötigt.

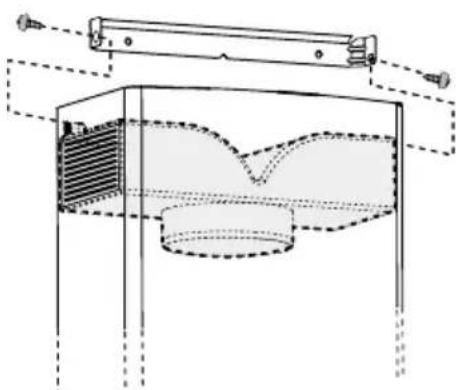

• Die Umluftweiche mit zwei Schrauben ∅ 2,9x13 mm befestigen.

Bild 2.

• Die Position der Kamine kann wahlweise ausgetauscht werden. Soll die Haube in Umluftversion betrieben werden, muß der Kamin mit dem Gitter für den seitlichen Luftaustritt oben fixiert werden.

Bedienung der Dunstabzugshaube

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

JDK 4535 - JDK 4235

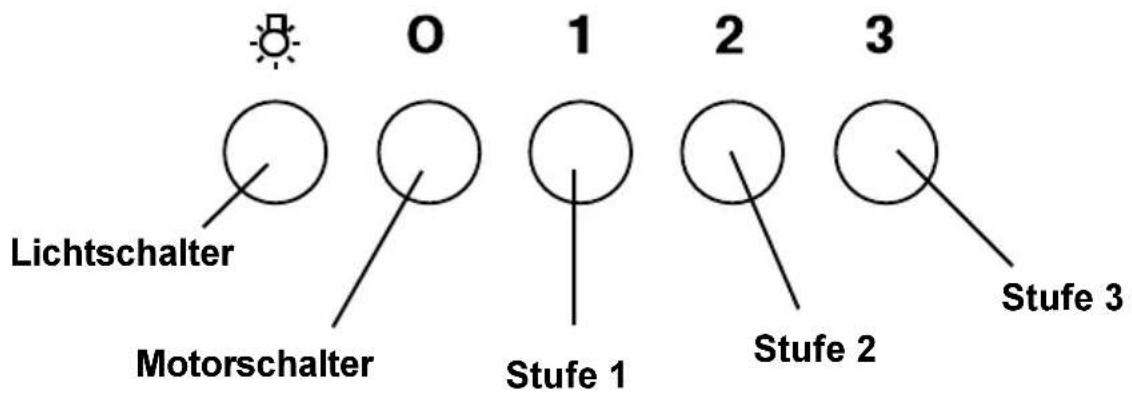

• Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten.
• Motorschalter: Dieser dient zum Ausschalten des Gebläses.
• Stufe 1: Diese dient zum Einschalten der Geschwindigkeitsstufe 1 des Gebläses.
• Stufe 2: Diese dient zum Einschalten der Geschwindigkeitsstufe 2 des Gebläses.
• Stufe 3: Diese dient zum Einschalten der Geschwindigkeitsstufe 3 des Gebläses.

Lichtschalter 0 1 2 3 Motorschalter Stufe 1 Stufe 2 Stufe 3

Bedienung der Dunstabzugshaube JDK 7340 - JDK 8340 - JDK 4575 - JDK 4275

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

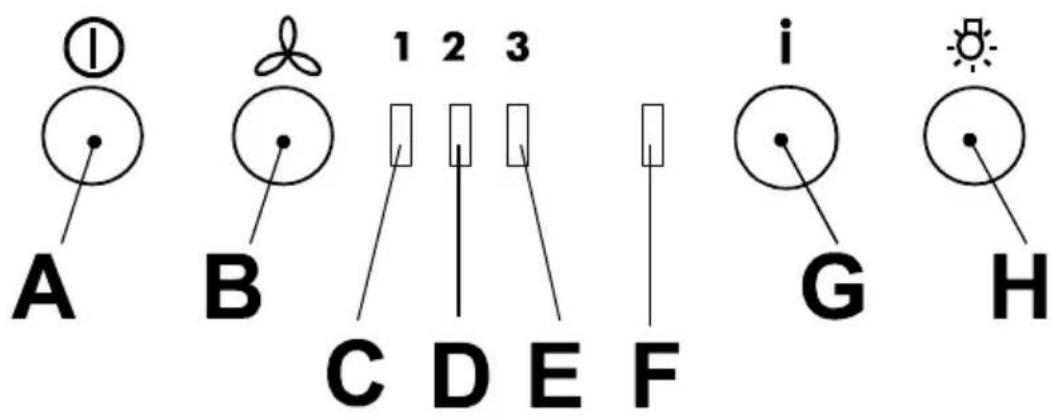

A - Ausschalter
B - Einschalten und Wahl der Lüfterstufe 1-2-3
C - Anzeige Stufe 1 (LED)
D - Anzeige Stufe 2 (LED)
E - Anzeige Stufe 3 und (LED)
F - Anzeige Intensivstufe (LED)
G - Einschalter Intensivstufe:

Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. schaltet aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, muß Knopf A oder B gedrückt werden.

H - Ausschalter/Einschalter Beleuchtung.

① A B 1 2 3 i G H C D E F

Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren:

Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Wartung und Pflege

- Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Metallfettfilter

- Die Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Die Metallfettfilter sollten alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.

Öffnen der Metallfettfilter

• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. Bild 3.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65° C. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen. Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

- Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt.
• Reinigung/Austausch des Aktivkohlefilters

Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muss der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocknen.

Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.

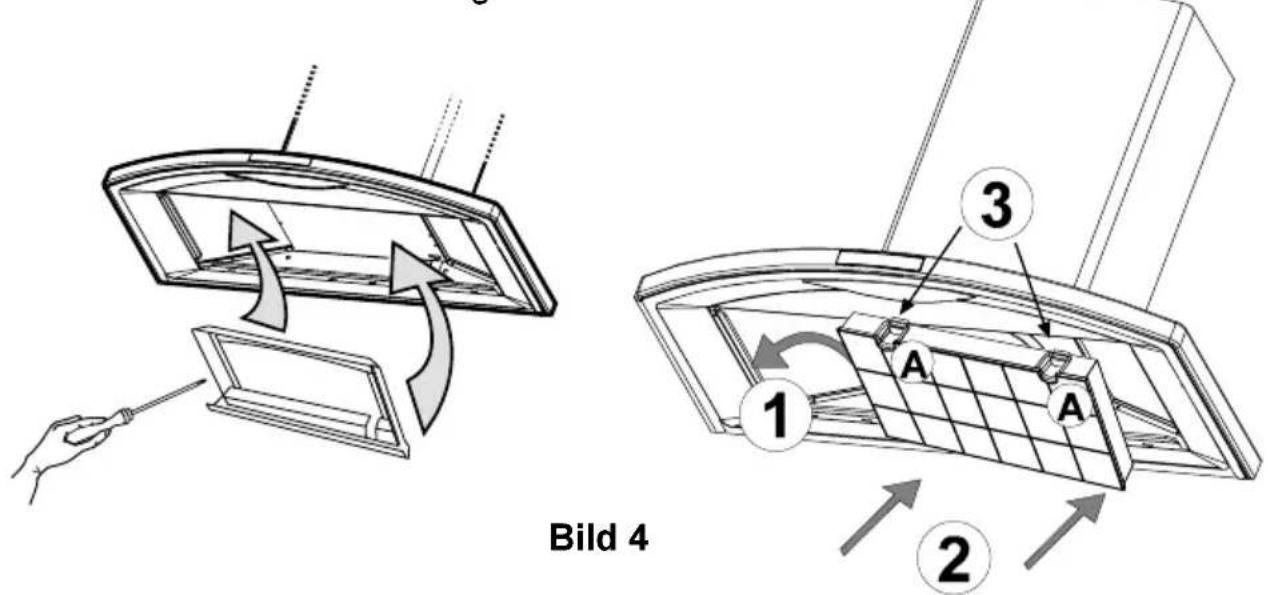

• Montage - Abb. 4

Die Kohlefilterhalterung im Haubeninneren mit Hilfe der 5 mitgelieferten Schrauben befestigen.

Den Kohlefilter auf einer Seite einsetzen, mit einer leichten Drehung in den Filterraum einfügen und mit Hilfe der roten Tasten A fixieren.

Bild 4 1 2 3

• Zum Ausbau in umgekehrter Reihenfolge vorgehen.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.
• Der Aktivkohlefilter kann beim Kundendienst bestellt werden.

Achtung

- Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

- Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

- Es wird darauf hingewisen, daß jeweils, nur entweder die Kellenstange KS-60, 90 cm, oder das Rückwandpanel RP 825, 8259 montiert werden kann, eine Montage beider Zubehörteile ist nicht möglich.

Austausch der Lampe(n)

- Dunstabzugshaube vom Stromnetz trennen.

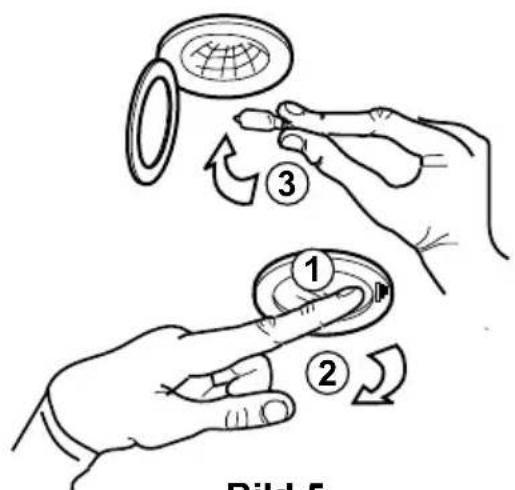

• Die Lampenabdeckung (2) drücken (1) und aushaken. Bild 6.

• Die defekte Lampe gegen eine gleichartige austauschen (3).

• Die Lampenabdeckung wieder schließen.

- Bevor der Kundendienst gerufen wird, weil die Glühlampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen.
  Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
  • Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.
• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.

Sonderzubehör

Aktivkohlefilter TYPE 150 LONG LIFE

Ablagerost AR 8-60, 60 cm 942 118 636

Ablagerost AR 8-90, 90 cm 942 118 637

Rückwandpanel RP 825, 60 cm 942 118 618

Rückwandpanel RP 8259, 90 cm 942 118 619

Mauerkasten Beim Kundendienst erfragen

Abluftrohr Beim Kundendienst erfragen

Kundendienst

Bei Ersatzteilbestellung unbedingt Geräte-Ident-Nr. und Modellbezeichnung angeben. Diese Angaben sind auf dem Typenschild (nach Abnahme des Fettfilterhalters sichtbar) zu finden. Das defekte Teil möglichst genau beschreiben. Durch genaue Angaben kann der Auftrag effizienter erledigt werden.

Elektroanschluß

Sicherheitshinweise für den Elektro-Installateur

Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden.

Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3 mm Kontaktöffnungsweite vorzusehen.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Festanschluß nur durch den zugelassenen Elektro-Installateur!

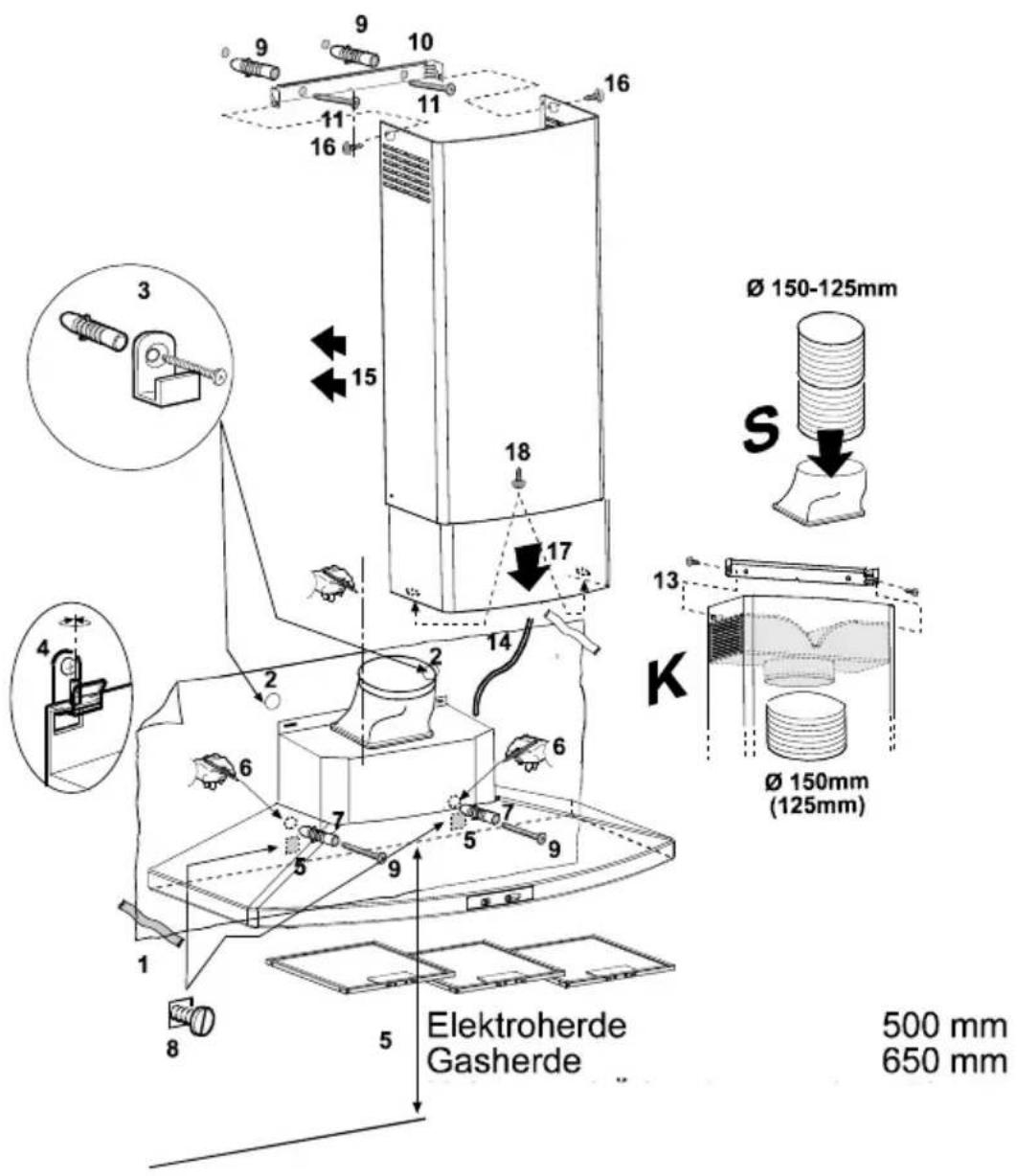

Montage - Bild 7

• Die Symmetriechse vorzeichnen, das Bohrschema (1) auf der Wand positionieren und die beiden durchzuführenden Bohrungen markieren; dann die Löcher bohren (2 x ∅ 8 mm) (2).

• Die beiden Mauerdübel mit Haken einfügen (3).

• Die Haube am Kamin einhaken und mit Hilfe der Stellschrauben horizontal ausrichten (4).

- Die Metallfettfilter (5) entfernen und zwei Bohrungen auf der Wand kennzeichnen (6). Die Haube aushaken und die zuvor gekennzeichneten Löcher bohren (2 x ∅ 8 mm).

Die Mauerdübel in die Bohrlöcher einfügen (7) und die Haube wieder einhängen; mit Hilfe der Schrauben (8) ausrichten und die Haube endgültig mit Hilfe der mitgelieferten Schrauben fixieren (9).

• Die Kaminhalterung (10) mit Mauerdübeln (9) und Schrauben (11)

fixieren, wobei darauf zu achten ist, daß diese hinsichtlich der Haube zentriert und horizontal perfekt ausgerichtet ist.

- Abluftversion (S): ein Rohr/Schlauch einfügen zwischen

Ausgangsöffnung und Mauerkasten oder Wand/Dachanschluss und mit mitgelieferen Schlauchschellen fixieren.

Umluftversion (K): die Umluftweiche mit den beiden mitgelieferten Schrauben fixieren (2,9x13 mm) (13).

- Den Elektroanschluß durchführen (14) (siehe Kapitel

"Stromanschluß")

- Den Kamin einfügen (15) und an der oberen Kaminhalterung mit den beiden mitgelieferten Schrauben (16) (2,9x6,5 mm) fixieren.

Den unteren Teil des Kamins nach unten gleiten lassen (17) und am Oberteil der Haube mit zwei mitgelieferten Schrauben fixieren (18) (2,9x6,5 mm).

1 2 3 4 5 6 7 8 9 10 11 11 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 mm 500 mm 650 mm

Bild 7

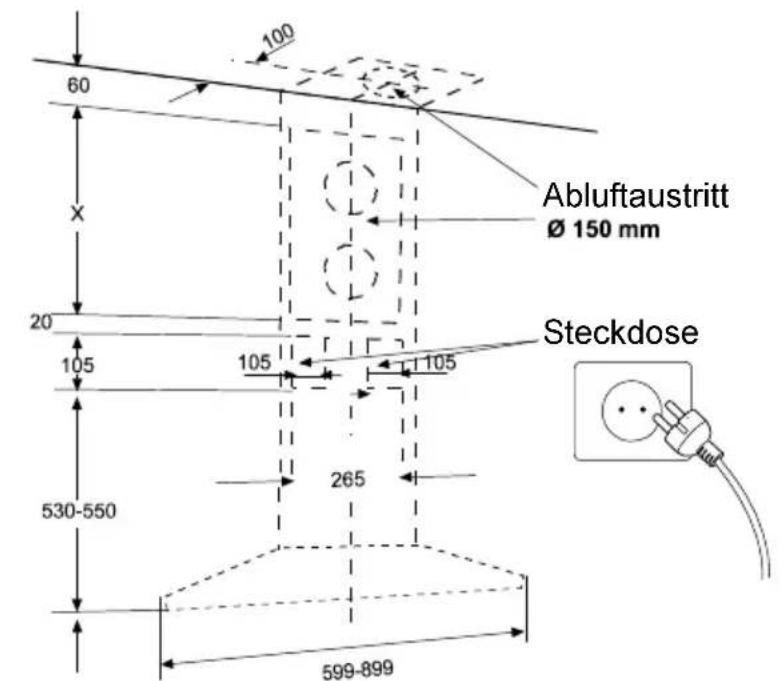

60 100 Abluftaustritt Ø 150 mm 20 105 105 105 Steckdose 530-550 265 599-899

Elektroherde 500 mm Gasherde 650 mm

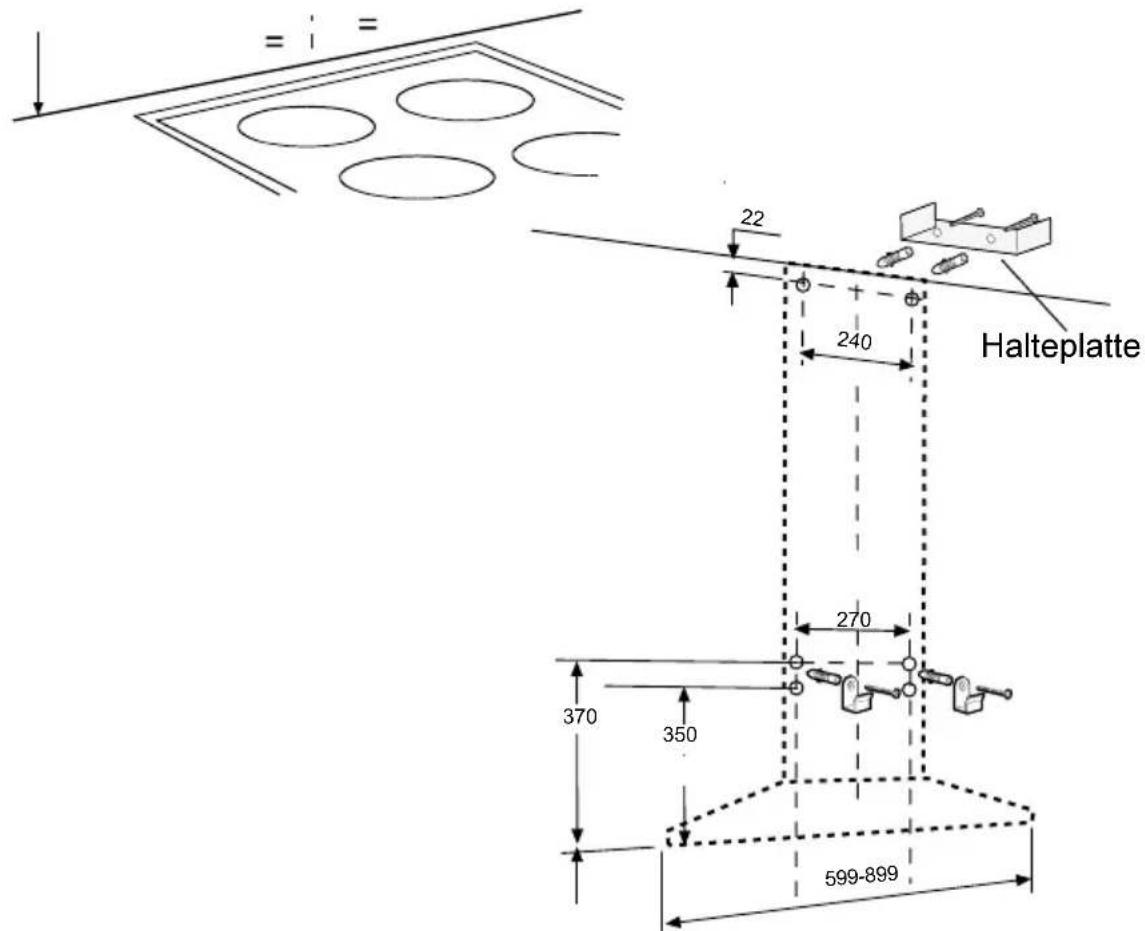

Halteplatte 22 240 270 370 350 599-899

Elektroherde 500 mm Gasherde 650 mm
