BEDIENUNGSANLEITUNG JDS4240MF Juno Electrolux

Montagevorschrift und Gebrauchsanleitung für den Dunstabzug

1) Türblech
2) Metallfettfilter
3) Arbeitsplatzbeleuchtung
4) Vorwahlschalter für die Leistungsstufen des Lüfters
5) Lichtschalter

Anwendung

2 Möglichkeiten:

Abluftbetrieb

Die Kochdünste werden über ein Abluftrohr, das an den Anschlußring anzuschließen ist, ins Freie geleitet.

Der Durchmesser des Abluftrohres muß denselben Durchmesser des Anschluß–ringes aufweisen.

Die Dunstabzugshaube ist mit zwei

Luftaustrittsöffnungen, einer hinteren und einer oberen, versehen.

Die Dunstabzugshaube ist für die Benutzung mit der oberen Luftaustritt–söffnung ausgelegt (Anschlußring ∅ 120 mm schon montiert - Fig. 1).

Das Rohr kann nach oben, nach hinten oder zur Seite geführt werden, je nach Ihren Anforderungen (Abb. 2). Verwenden Sie die hintere Luftaus–trittsöffnung, wenn die Luft durch eine rückwärtige Wandöffnung ins Freie geleitet werden kann (Fig. 1a):

1. Den Anschlußring aus der oberen Öffnung entfemen (hierzu die Befestigungsschraube herausschrauben);
2. Die 2 Schrauben, mit denen der hintere Verschlußstopfen befestigt ist, herausschrauben;
3. Die beiden Schrauben erneut einschrauben;
4. Den Luftleiter anbringen und mit 1 Schraube befestigen;
5. Den Anschlußring in die hintere Luftaustrittsöffnung einsetzen und die Befestigungsschraube einfügen.

Umluftbetrieb

— Die Luft wird durch einen Aktivkohlefilter gereinigt und in den Raum zurückgeführt.
— Aktivkohlefilter werden benötigt, wenn kein Abzugsrohr nach Außen zur Verfügung steht, oder es nicht möglich ist, dieses zu installieren.

Für diese Verwendung verfahren Sie wie folgt:

a. Fordern Sie beim Lieferanten den zum Modell Ihres Dunstabzuges geeigneten Aktivkohlefilter an. (Nachbestellteil siehe Seite 8)
b. Den Fettfiltereinsatz entfernen, indem er zuerst nach oben und dann nach außen gezogen wird (Fig. 3).

c. Den Kohlefilter einsetzen, indem man ihn zuerst in die oberen Haken und dann in die unteren einführt und schließlich mit den zwei Sperrtasten D endgültig befestigt (Fig. 4).
d. An der Auslaßöffnung B ist das Umlenkgitter E (Fig. 5) anzubringen, welches mit der mitgelieferten Schraube befestigt wird.
e. Den Metallfettfilter wieder einsetzen.

Hinweis

Das Gerät muss wenigstens in einem Abstand von 65 cm von der Arbeitsflaache, wenn es sich um einen Elektroherd handelt und 75 cm bei einem Gasherd oder einem kombinierten Herd entfernt installiert werden.

Achtung

—Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10 ^-5 bar) nicht überschreiten.
—Die Abluft darf nicht in einen Schacht geleitet werden, der für Abgase von Geräten, die nicht mit elektrischer Energie betrieben werden, benutzt wird.
—Bei gleichzeitigem Betrieb einer Dunstabzugshaube und anderen, nicht mit elektrischer Energie betriebenen Geräten, muß stets für eine ausreichende Belüftung der Küche gesorgt werden.
— Das Flambieren von Speisen unter der Dunstabzugshaube ist strengstens untersagt. Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sind demnach absolut zu vermeiden. Fritieren ist nur unterständiger Aufsicht erlaubt, um ein Entzünden des überhitzten Öls zu vermeiden.
—Hinsichtlich der zur Ableitung der Abluft zu befolgenden Sicherheitsmaßnahmen halten Sie sich bitte strengstens an die örtlichen Sicherheitsbestimmungen.
—Für die Abluftführungs sind grundsätzlich die behördlichen Vorschriften einzuhalten.
—Jegliche Verantwortung für durch Nichteinhaltung der o.g. Anweisungen verursachte Schäden oder Brände am Gerät wird abgelehnt.

Hinweise für die Installation und für den Gebrauch der Dunstabzugshaube

— Auf glatte Rohrinnenflächen und große Rohrbögen achten.
— Rohrlänge nicht mehr als 4 m.
— Rohr nicht waagerecht, sondern stets mit einem

Mindesgefälle von 1 cm pro m verlegen, damit kein Kondenswasser in das Gerät laufen kann.

— Die beste Leistung des Gerätes wird beim Einsatz als Abluftgerät erzielt.

Es wird deshalb nach Möglichkeit empfohlen, die Dunstabzugshaube in dieser Ausführung zu verwenden.

Elektroanschluß

Vor dem Anschluß des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.

Das Gerät ist mit einem 1,2 m langen Elektro-Anschlußkabel mit Stecker ausgerüstet und kann an jede vorschriftsmäßig installierte und abgesicherte Schutzkontaktsteckdose 230 V, 50Hz angeschlossen werden.

Die Anordnung der Steckdose muß so sein, daß diese gut zugänglich ist. Andernfalls ist eine allpolige Trennmöglichkeit, z.B. LS-Automat, 3 mm Kontaktweite vorzusehen.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Befestigung des Dunstabzuges

Montage der Dunsthaube an der Wand

1. Die mitgelieferte Schablone Nr. 1U an der Wand anbringen (Fig. 6).

2. Die auf der Schablone vorgezeichnete Bohrung vornehmen (Fig. 6).

3. Mit den entsprechenden Schrauben und Dübeln die Haken F in die oberen Löcher einsetzen (Fig.7).

4. Die mitgelieferten Spreizdübel G (Fig. 7) in die unteren Löcher einführen.

5. Je nach Tiefe der seitlichen Oberschränke, das Winkelprofil H (wobei auf die lange und kurze Seite des Profils selbst zu achten ist) in der richtigen Höhe an der Wand befestigen (Fig. 8).

6. Entsprechend der Tiefe der Oberschränke die Position der oberen Bügel I regulieren, die Dunstabzugshaube an den Haken F aufhängen und sich versichern, daß sich die Haube auf der richtigen Höhe befindet (mit den Schrauben L (Fig. 8) kann die Höhe reguliert werden).

7. Mit den Schrauben M die Dunstabzugshaube am unteren Winkelprofil befestigen (Fig. 8)

8. Eine eventuelle Regulierung kann durch Einwirken

auf die Schrauben J erfolgen; hierzu einen Schraubenzieher in die Löcher N einführen (Fig. 8).

Fixierung der Frontplatte

1. Um den Metallfettfilter abzunehmen, diesen zuerst hoch schieben, dann nach vorne herausziehen (Fig. 3).
2. Durch Drehen der entsprechenden hinteren Sperrvorrichtungen P den Wrasenschirm O herausziehen (Fig. 9).
3. Die Schablone Nr. 3 an der Rückseite der Frontblende anbringen, wobei der Pfeil die Oberseite anzeigen muß (Fig. 10), an den auf der Schablone gekennzeichneten Punkten die Bohrungen vornehmen und dann den Wrasenschirm mit den Schrauben Q an der Frontblende befestigen (Fig. 11).

Montage der Dunsthaube zwischen 2 Oberschränken

1. Die mitgelieferte Schablone Nr. 21 an der Seite des rechten Hängeschrankes so auflegen, daß die Seite B mit der Vorderseite des Hängeschrankes übereinstimmt (hierbei nicht die Stärke der Schranktür berücksichtigen). An den Punkten B1 und B2 zwei Bohrungen mit 2,5 mm vornehmen (Fig. 12).
2. Dieselbe Schablone an der Seite des linken Hängeschrankes so auflegen, daß die Seite C mit der Vorderseite des Hängeschrankes übereinstimmt (hierbei nicht die Stärke der Schranktür berücksichtigen). An den Punkten C1 und C2 zwei Bohrungen mit 2,5 mm vornehmen (Fig. 13).
3. Mit den Schrauben R die Dunstabzug–haube an den Hängeschränken befestigen (Fig. 14).
4. Den Wrasenschirm wieder anbringen, indem er zuerst in die oberen Führungen und dann in die unteren Führungen eingesetzt wird, die hinteren Sperrvorrichtungen P (Fig. 9) drehen, anschließend die Fettfilter wieder einsetzen, wobei die im Kapitel „Umluftbetrieb“ beschriebenen Arbeitsgänge in umgekehrter Reihenfolge auszuführen sind.
5. Durch Einwirken auf die entsprechenden Schrauben M (Fig. 8) das Winkelprofil regulieren, bis es an der Wand anliegt.
6. Dieses Winkelprofil verfügt über eine kurze und eine lange Seite, die je nach Tiefe des Hängeschrankes zu verwenden ist.

Bedienung

Der Dunstabzug ist mit 2 Motoren ausgestattet.

Die Leistungsregelung erfolgt über einen 4-stufigen Schiebeschalter.

Für das beste Leistungsvermögen empfiehlt es sich, die niedrige Leistungsregelung bei normalem Gebrauch und die Intensivstufe bei starken Konzentrationen von Kochdünsten und Gerüchen zu verwenden.

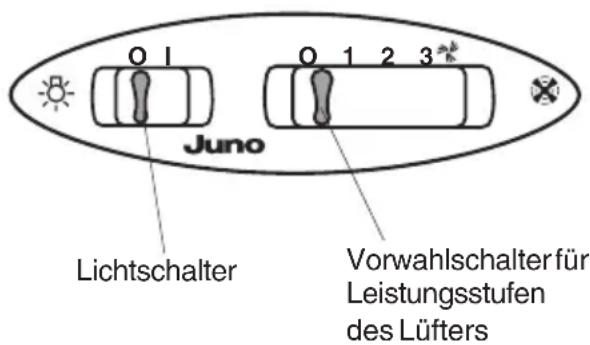

0 1 Juno 0 1 2 3 Lichtschalter Vorwahlschalter für Leistungsstufen des Lüfters

Die Schalterleiste hat je einen Schalter für die Regelung des Lüfters und für die Arbeitsplatzbeleuchtung.

Anmerkung: Um das Gerät auszuschalten (Licht und Motor) genügt es, den Wrasenschirm zu schließen.

Wird der Wrasenschirm wieder geöffnet, schaltet sich die Dunstabzugshaube (Licht und Absaugmotor) im zuvor eingestellten Zustand wieder ein.

Es empfiehlt sich, das Gerät einige Minuten vor dem Kochen einzuschalten und es laufen zu lassen, bis jeder Geruch abgezogen ist.

Achtung

Das Gerät kann nur mit montiertem Türblech betrieben werden.

Wartung

Bitte denken Sie daran, das Gerät beijeder Wartung vom Stromnetz abzuschalten.

Fettfilter

Die Dunstabzugshaube ist serienmäßig mit 2 Metallfettfilter ausgestattet.

Zum Ausbau des Filters:

Um den Fettfilter abzunehmen, diesen zuerst hoch schieben, dann nach vorne herausziehen (Fig. 3).

Den Fettfilter mit milder Spüllauge reinigen, zuerst jedoch etwas in warmem Wasser einweichen lassen. Der Fettfilter kann auch in der Spülmaschine gereinigt werden (65°C). Die Reinigung ist mindestens einmal im Monat vorzunehmen.

ACHTUNG! In der Spülmaschine kann sich der Fettfilter verfärben.

Kohlefilter

Die Dunstabzugshaube ist für den Einbau eines runden Filters ausgestattet.

Der Filter kann nicht gewaschen werden und ist auch nicht regenerierbar.

Er muß alle 4 Monate ausgetauscht werden.

Zum Ausbau die Taste D (Fig. 4) eindrücken und den Filter nach unten hin herausziehen.

Zur Beachtung

Die Nichtbeachtung der Reinigungsvorschriften des Geräts sowie der Regeln für die Auswechslung und Reinigung des Filters kann zur Brandgefahr führen. Wir empfehlendaher die folgenden Anweisungen zubeachten.

Glühlampenwechsel

a. Das Gerät vom Stromnetz abschalten.

b. Den Metallfettfilter entfernen (Fig. 3).

c. Die defekten Glühlampen auswechseln und olivenförmige 40 W max. Glühlampen (E14) verwenden.

d. Den Metallfettfilterwiedereinsetzen.

— Falls dertechnische Kundendienst angefordert werden soll, weil die Beleuchtung nicht funktioniert, zuerst überprüfen, ob die Glühlampen fest eingeschraubt sind.

Reinigung

Für die Säuberung der Aussenteile der Dunstabzugshaube ein mit denaturiertem Alkohol oder neutralem, flüssigen Reinigungsmittel befeuchtetes Tuch benutzen. Den Gebrauch von Scheuermitteln vermeiden.

Bei Ersatzteilbestellellung bitte unbedingt Geräte-Ident-Nr. und Modellbezeichung angeben. Sie finden diese Angaben auf dem Typenschild (nach Abnahme des Fettfilterhalters sichtbar). Bitte das defekte Teil möglichst genau beschreiben. Durch genaue Angaben helfen Sie uns, Ihren Auftrag schnellstmöglich zu erledigen.

Aktivkohlefilter

Bestellnummer955 101 116

AEG Hausgeräte GmbH

Markenvertrieb Juno

Muggenhofer Straße 135

D-90429 Nürnberg

www.juno.de

LI1UWB Ed.05/03
