SRT 400 - Empfänger STRONG - Kostenlose Bedienungsanleitung

Produkttyp	Analoger Satelliten-Receiver
Modell	SRT 400
Marke	STRONG
Abmessungen (B x H x T)	300 mm x 65 mm x 150 mm
Gewicht	1,46 kg
Stromversorgung	230 V AC, 50/60 Hz
Leistungsaufnahme	ca. 18 W (mit angeschlossenem LNB)
Anzeige	4-stellige LED-Anzeige (7-Segment)
Fernbedienung	Infrarot, 2× AAA/Micro/UM-4 Batterien
Kanalvoreinstellung	500 Kanäle (vorprogrammiert: ASTRA, HOTBIRD, EUTELSAT)
Favoritenliste	20 bevorzugte Kanäle
LNB-Eingangsfrequenz	900 – 2150 MHz
Zwischenfrequenz	479,5 MHz
Videoausgänge	2× SCART (TV und DECODER/VCR)
Audioausgang	Analog (Cinch, links/rechts)
Audio-Steuerung	PLL, voll einstellbar (5 – 9,8 MHz)
DiSEqC	1.0 (dSq1–dSq4)
22-kHz-Signal	Schaltbar (22 on/off)
Kindersicherung	Programmierbar (LOC)
Automatische Frequenznachregelung (AFC)	Ein-/Ausschaltbar
Timer (Sleep-Funktion)	30–180 Minuten (in 30-Minuten-Schritten)
Zubehör	Fernbedienung, Bedienungsanleitung
Reinigung	Nur mit trockenem Tuch; keine Flüssigkeiten oder Reinigungsmittel
Sicherheitshinweis	Gehäuse nicht öffnen; vor Gewitter Antennenstecker ziehen; ausreichende Belüftung sicherstellen
Entsorgung	Elektrogeräte und leere Batterien getrennt entsorgen (Sondermüll)

Häufig gestellte Fragen - SRT 400 STRONG

Wie viele Sender kann der SRT 400 speichern?

Der Receiver speichert bis zu 500 Kanäle, davon 20 als Favoriten.

Welche Satelliten sind vorprogrammiert?

Die vorprogrammierten Satelliten sind ASTRA (19,2° Ost), HOTBIRD und EUTELSAT.

Was bedeuten die Anzeigen 'C001' und 'F01' im Display?

C001 steht für den Normalmodus (alle 500 Kanäle). F01 bedeutet Favoritenmodus (nur die 20 Favoriten).

Wie stelle ich die Kindersicherung (LOC) ein?

Schalten Sie den zu sperrenden Kanal ein, drücken Sie VIDEO, dann 4× VOLUME+ bis PL0 erscheint, dann 1× V CHANNEL auf PL1 und speichern Sie mit STORE (2 Sekunden).

Was tun, wenn 'LNB' im Display blinkt?

Dies weist auf einen Kurzschluss im LNB oder LNB-Kabel hin. Schalten Sie den Receiver aus, beheben Sie den Fehler und schalten Sie wieder ein.

Kann ich den Receiver auch mit einem Decoder verwenden?

Ja, über die DECODER/VCR-SCART-Buchse können analoge Decoder (Premiere, Videocrypt, Eurocrypt) angeschlossen werden. Die Einstellung erfolgt im Video-Menü unter Videosignal-Norm.

Wie programmiere ich einen neuen Sender?

Drücken Sie VIDEO, geben Sie die 5-stellige Frequenz ein, stellen Sie Polarisation (h/v) ein und ggf. Videopegel. Speichern Sie mit STORE (mindestens 2 Sekunden).

Warum empfange ich nur 20 Sender?

Das Gerät befindet sich wahrscheinlich im Favoritenmodus. Drücken Sie die Taste FAV/MAIN, um zurück in den Normalmodus zu wechseln.

Wie stelle ich die Ton-Norm richtig ein?

Drücken Sie AUDIO, wählen Sie den Tonträger, dann VOLUME+ zur Ton-Norm. Wählen Sie z.B. MONO DNR 6,50 für ASTRA-Mono oder STEREO DNR für Stereo. Speichern mit STORE.

Welche Batterien benötigt die Fernbedienung?

Die Fernbedienung verwendet 2× AAA (Micro/UM-4) Batterien. Achten Sie auf die richtige Polarität.

BEDIENUNGSANLEITUNG SRT 400 STRONG

Analoger Satelliten Empfänger SRT 400

Bedienungsanleitung

Leistungsmerkmale:

■ 500 vorprogrammierte Kanäle (ASTRA, HOTBIRD, EUTELSAT)
■ 20 bevorzugte Kanäle (Favoritenliste)
■ 4 - stellige LED - Anzeige
■ PLL - Abstimmung von Audio/ Video
■ Programmierbarer Videopegel
■ Lautstärkeregelung
22 kHz
■ DiSEqC 1.0

Aufstellungsort:

Platzieren Sie den Receiver vorzugsweise in der Nähe des TV - Geräts. Der Aufstellungsort muß erschütterungsfrei, trocken und von allen Seiten gut belüftet sein. Stellen Sie keine weiteren Geräte auf den Receiver.

Geräterückseite:

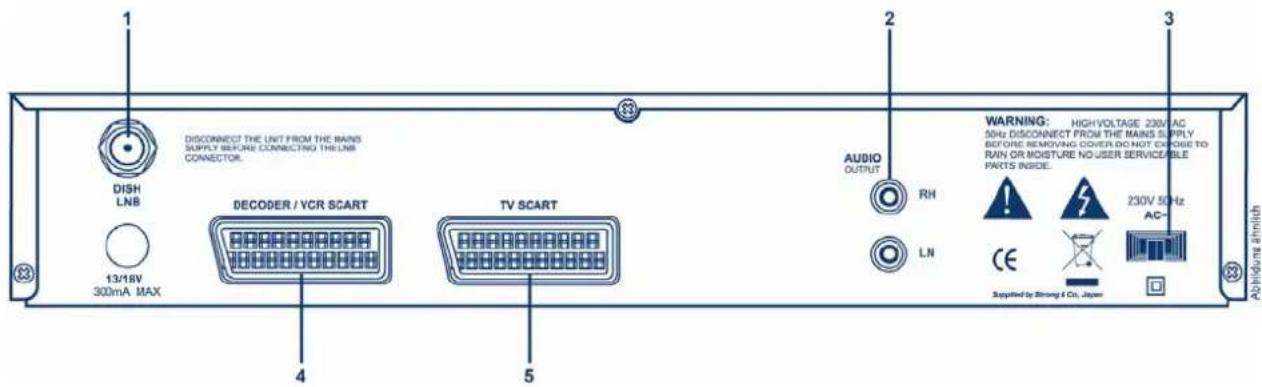

Abbildung 1 Geräterückseite SRT 400

1. DISH-LNB

Zum Anschluss der Außeneinheit (LNB, SAT - Umschalter) mit einem F - Stecker.

2. AUDIO - OUTPUT RH/ LH

Zum Anschluss an eine HIFI - Anlage.

3. Netzanschluss

AC 230 V, 50/60 Hz Wechselstrom-Anschluss.

4. DECODER/ VCR-SCART

Zum Anschluss an einen Videorekorder oder Decoder.

5. TV-SCART

Zum Anschluss an ein TV-Gerät.

Gerätefront:

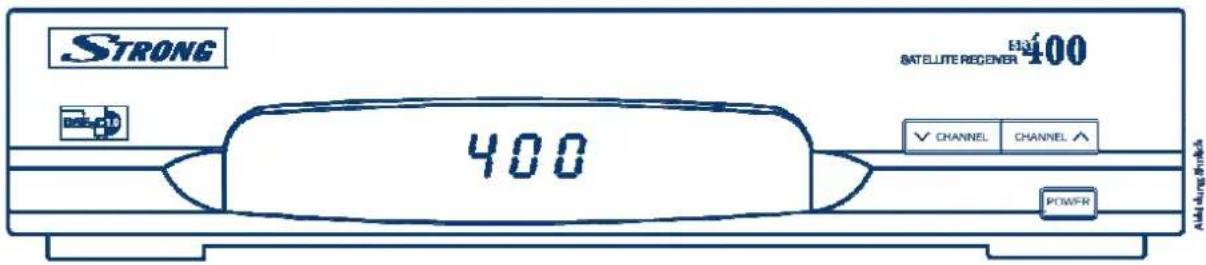

Abbildung 2 Gerätefront SRT 400

■ V CHANNEL und ∧ CHANNEL

Zur Auswahl der Programme in aufsteigender bzw. absteigender Reihenfolge

■ LED „Standby"

Es leuchtet ein grüner Strich, wenn sich das Gerät im Standby - Modus befindet

POWER

Ein-/ Ausschaltknopf

■ LED „EIN“

Hier leuchtet die Kanalnummer des eingeschalteten Programms, wenn das Gerät eingeschaltet ist

Fernbedienung:

(Zugriff auf alle 500 Kanäle)

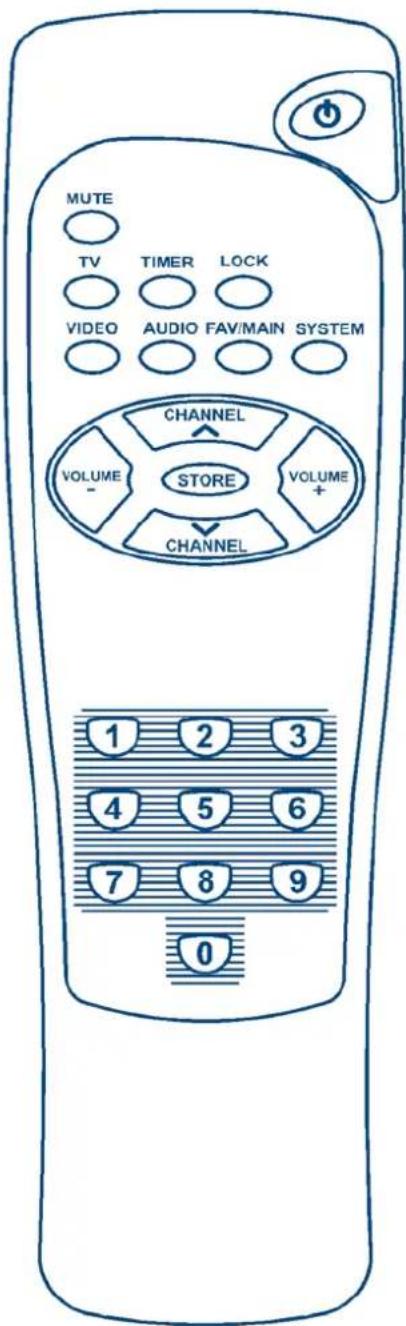

Abbildung 3 Fernbedienung

■ Ein/ Aus (Φ) - Taste

Zum Einschalten des Receivers bzw. zum Schalten in den Standby - Modus

0 – 9 Numerische Tasten

Zur direkten Anwahl eines bestimmten Kanals und zur Eingabe von Frequenzen

MUTE - Taste

Tonstummschaltung. Durch erneutes

Drücken wird der Ton wieder eingeschaltet

■ V CHANNEL- und ∧ CHANNEL - Taste

Zur Auswahl der Programme in aufsteigender bzw. absteigender Reihenfolge. Wird zusammen mit anderen Tasten zur

Programmierung verwendet

■ - VOLUME- und + VOLUME - Taste

Zur Lautstärkeregelung und Programmierung

zusammen mit anderen Tasten.

Die gewählte Lautstärke wird in 8

Teilstrichen angezeigt

VIDEO - Tast

Durch Drücken dieser Taste können die

Videoparameter zur Programmierung

aufgerufen werden

AUDIO - Taste

Durch Drücken dieser Taste können die

Audioparameter zur Programmierung

aufgerufen werden

FAV/ MAIN - Taste

Umschalten zwischen

Favoriten-Modus (schneller Zugriff auf

20 bevorzugte Kanäle) und Normalmodus

■ SYSTEM - Taste

Durch Drücken dieser Taste können die Systemparameter zur Programmierung aufgerufen werden

STORE - Taste

Speichertaste, mit dieser Taste können Änderungen in den Einstellungen gespeichert werden (Taste mindestens 2 Sekunden drücken). Die Übernahme der Änderung wird durch kurzes Aufblinken der LED - Anzeige bestätigt

TV - Taste

Ist der Receiver über eine SCART - Buchse mit dem TV - Gerät verbunden, kann mit dieser Taste zwischen TV und Satellit umgeschaltet werden

TIMER - Taste

Das Gerät schaltet nach der eingestellten Zeit (30 – 180 Minuten) in den Standby - Modus. Die Abschaltzeit kann in 30 - Minuten-Schritten gewählt werden

■ LOCK - Taste keine Funktion

Bitte beachten Sie beim Einlegen der Batterien die Polarität. Diese ist im inneren der Fernbedienung gekennzeichnet. Bitte verwenden Sie 2 Batterien der Größe AA, UM - 4, Mikro oder R03. Entleerte Batterien sind Sondermüll. Bitte entsorgen Sie diese sachgerecht!

Inbetriebnahme:

Stellen Sie unbedingt vor allen Anschlussarbeiten sicher, dass alle Geräte vom Netz getrennt sind, kein Kurzschluss im F-Stecker entsteht, die LNB-Spannung nicht unterbrochen wird und die Satellitenschüssel korrekt auf den gewünschten Satelliten ausgerichtet ist.

■ Verbindung zur SAT - Anlage

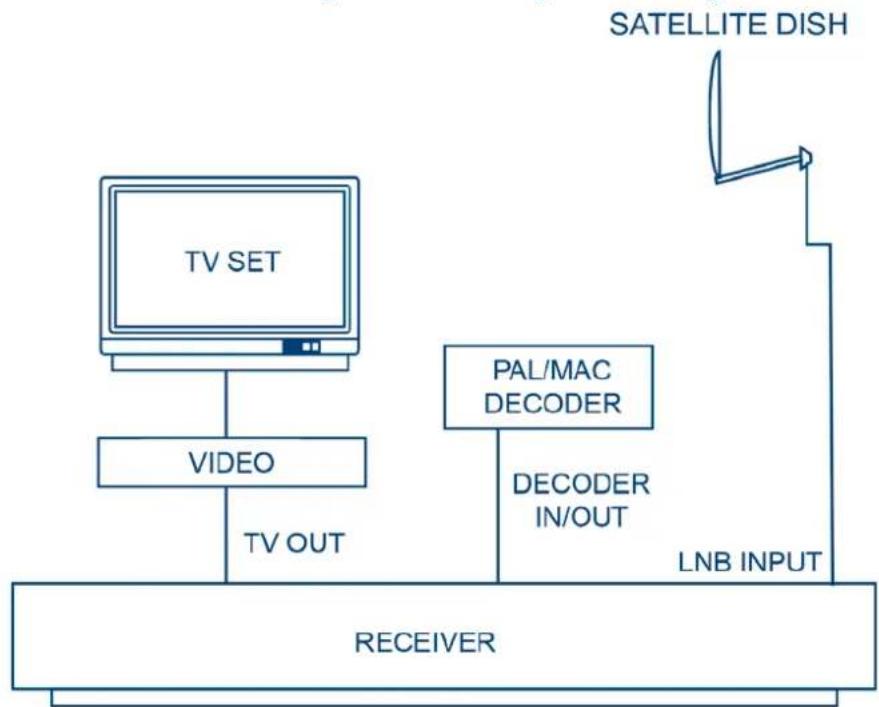

Binden Sie den Receiver wie auf folgender Abbildung in Ihre Anlage ein:

Abbildung 4 Anschluss-Schema

Der F-Anschluss „DISH LNB“ wird mit der SAT-Anlage verbunden

■ Anschluss über TV - SCART

Verbinden Sie den Receiver und das TV - Gerät mit einem Scartkabel. Am TV - Gerät sind keine weiteren Einstellungen notwendig, der Fernseher wird zumeist automatisch in den AV - Betrieb geschaltet. Sollte dies nicht geschehen, drücken Sie die entsprechende Taste auf der Fernbedienung Ihres TV - Geräts (AV oder EXT)

■ Verbindung zum Videorekorder (DECODER/ VCR - SCART)

Bei Wiedergabe einer Videokassette wird das Bild und der Ton automatisch zum Fernseher geleitet. Erfolgt keine automatische Umschaltung, drücken Sie die Taste EXT oder AV auf der Fernbedienung Ihres TV - Geräts. Über diese Scartbuchse kann das eingestellte Satellitenprogramm aufgezeichnet werden. Nähere Informationen hierzu entnehmen Sie bitte der Bedienungsanleitung Ihres Videorekorders

■ Verbindung zum Decoder (DECODER/ VCR - SCART)

Der Receiver ermöglicht den Anschluss analoger Premiere-, Videocrypt- oder Eurocrypt-Decoder. Diese werden mit einem 21-poligen Scartkabel an die DECODER/ VCR – SCART - Buchse angeschlossen. Die verschiedenen Decodertypen haben unterschiedliche Signalnormen und müssen eventuell angepasst werden. Entnehmen Sie nähere Informationen dazu aus dem Kapitel „Programmierung“

Anschluss an die Stromversorgung

Schließen Sie nun den Receiver an der Stromversorgung an. Betreiben Sie das Gerät nur mit 230 V, 50/60 Hz Wechselstrom

LED - Anzeige

LNB Fehlerhinweis Erscheint diese Anzeige, liegt ein Kurzschluss im LNB oder im LNB-Kabel vor. Schalten Sie den Receiver aus, beheben Sie den Fehler und schalten Sie den Receiver wieder ein.

C001 C Der Receiver befindet sich im Normalmodus.

Sie können alle 500 Kanäle mit den „V CHANNEL“ - und

„Λ CHANNEL“ - Tasten und den numerischen

Tasten anwählen.

F01 F Der Receiver befindet sich im Favoritenmodus.

Sie können zwischen 20 bevorzugten Kanälen mit den

„V CHANNEL“ - und „Λ CHANNEL“ - Tasten und den numerischen Tasten schalten. Die Einstellung der Favoriten entnehmen Sie bitte dem Kapitel Favoriteneinstellung.

LOC Kindersicherung Das Programm ist gesperrt. Die Einstellung der

Kindersicherung entnehmen Sie bitte dem folgenden Kapitel.

Sender-/ Videoeinstellung:

Nach Betätigen der Taste „VIDEO“ auf der Fernbedienung öffnet sich das Sender-/ Video-Einstell - Menü. Mit den Lautstärketasten „VOLUME-“ und „VOLUME+“ können Sie die einzelnen Punkte anwählen. Mit den „V CHANNEL“- und „Λ CHANNEL“- Tasten können Sie die einzelnen Punkte verändern. Durch erneutes Drücken der Taste „VIDEO“ verlassen Sie das Menü wieder, im Display erscheint die Programmanzeige. Vor dem Verlassen des Menüs speichern Sie die durchgeführten Änderungen durch längeres Drücken der „STORE“- Taste (mindestens 2 Sekunden).

Empfangsfrequenz

Jeder Sender hat eine 5-stellige Empfangsfrequenz. Um diese einzugeben, drücken Sie die „VIDEO“ - Taste einmal und geben Sie anschließend mit den numerischen Tasten die Frequenz ein. Die zweite Ziffer wird aus Platzgründen durch ein Symbol dargestellt: i = 0, | = 1, ' = 2 . Drücken Sie nun einmal die „VOLUME +“ - Taste, um die Polarisation des Senders einzustellen

Polarisation

Alle Sender werden entweder in horizontaler oder vertikaler Ausrichtung ausgestrahlt. Wählen Sie hier mit den „V CHANNEL“ - und „Λ CHANNEL“ - Tasten die richtige Polarisation des Senders aus (h oder v). Drücken Sie nun ein weiteres Mal die „VOLUME+“ - Taste, um die Videosignal - Norm einzustellen

■ Videosignal - Norm

Falls Sie einen Decoder an dem VCR/ DECODER – SCART - Anschluss angeschlossen haben, müssen Sie hier eine weitere Einstellung vornehmen. Für den analogen Premiere- oder Canal+ -Decoder wählen Sie die Einstellung CLMP oder nor mit Hilfe der „V CHANNEL“- und „Λ CHANNEL“ - Tasten. Euro- oder Videocrypt-Decoder benötigen Sie die Einstellung MAC. Beachten Sie, dass der Decoder eventuell erst nach einigen Sekunden das Bild decodiert. Drücken Sie nun ein weiteres Mal die „VOLUME +“ - Taste, um den Videopegel einzustellen

■ Videopegel

TV-Programme werden teilweise mit verschiedenen Videopegeln ausgestrahlt. Sie erscheinen bei falscher Einstellung zu dunkel und kontrastarm oder zu hell und flackernd. Hier können Sie die Einstellungen hi (hoch) oder lo (niedrig) mit den „V CHANNEL“- und „Λ CHANNEL“- Tasten vornehmen. Drücken Sie nun ein weiteres Mal die „VOLUME+“- Taste, gelangen Sie in das Menü der Kindersicherung (LOC)

Kindersicherung

Sie können bestimmte Programme sperren. Wird solch ein Programm angewählt, erscheint LOC im Display. Ein gesperrtes Programm hat im Display PL1 stehen, entsperrtes Programm hat im Display im Menü der Kindersicherung die Einstellung PL0 stehen

■ Aktivierung der Kindersicherung

Schalten Sie zunächst das zu sperrende TV Programm ein. Mit den Tasten „V CHANNEL“- und „Λ CHANNEL“ können Sie diese Einstellung auf PL1 umstellen, in dem Sie unten stehenden Schritte folgen, der Kanal ist in Zukunft gesperrt. Drücken Sie die Taste VIDEO auf der Fernbedienung Drücken Sie 4x die Taste „VOLUME +“, bis „PL0“ im Display steht Drücken Sie 1x die Taste „V CHANNEL“, bis „PL1“ im Display steht Speichern Sie Ihre Änderungen durch längeres Drücken der „STORE“ Taste der Fernbedienung. Das Display blinkt. Die Kindersicherungs - funktion ist gespeichert

■ Deaktivierung der Kindersicherung

1. Stellen Sie sich auf den gesperrten Kanal (mit den numerischen Tasten)
2. Drücken Sie die Taste „VIDEO“
3. Drücken Sie 4x die Taste „VOLUME +“ bis „PL1“ im Display steht
4. Drücken Sie 1x die Taste „V CHANNEL“ bis „PLO“ im Display steht
5. Speichern Sie Ihre Änderungen durch längeres Drücken der „STORE“ - Taste (Display blinkt).

Audioeinstellung

Nach Betätigen der Taste „AUDIO“ auf der Fernbedienung öffnet sich das Audio-Einstell-Menü. Mit den Lautstärketasten „VOLUME –“ und „VOLUME +“ können Sie die einzelnen Punkte anwählen. Mit den „V CHANNEL“ - und „Λ CHANNEL“-Tasten können Sie die einzelnen Punkte verändern. Durch erneutes Drücken der Taste „AUDIO“ verlassen Sie das Menü wieder, im Display erscheint die Programmanzeige. Vor dem Verlassen des Menüs speichern Sie die durchgeführten Änderungen durch längeres Drücken der „STORE“ - Taste (mindestens 2 Sekunden).

Tonträger

Durch einmaliges Drücken der „AUDIO“ - Taste gelangen Sie in die Einstellungen des Tonträgers. Neben dem Mono- oder Stereoton können noch weitere Tonkanäle übertragen werden. Hierbei handelt es sich um Radiosender oder eine Fremdsprache, z. B. der Originalton zur Sendung. Jeder Tonkanal hat eine Trägerfrequenz, die verändert werden kann. Die Frequenz ist dreistellig und kann direkt über die numerischen Tasten eingegeben werden. Drücken Sie nun die „VOLUME+“ - Taste, um die Ton-Norm einzustellen

Ton-Norm

Um eine optimale Tonqualität zu erhalten, stellen Sie die Ton-Norm korrekt ein. Folgende Einstellungen sind möglich:

Ton-Norm

Tonträger

(MHz)

Verwendungsb

MONO DNR 6,50 TV – Mono - Tonträger für ASTRA

STEREO DNR L 7,02/ R 7,20 TV – Stereo - Tonträger

STEREO DNR L 7,38/ R 7,56 Radio - Stereo - Tonträger

MONO DNR 7,28 oder 7,56 zwei Mono - Radiosender oder verschiedene Sprachen zum TV-Bild

STEREO DNR L 7,74/ R 7,92 Radio – Stereo - Tonträger

MONO DNR 7,74 oder 7,92 zwei Mono-Radiosender oder verschiedene Sprachen zum TV-Bild

STEREO DNR L 8,10/ R 8,28 Radio – Stereo - Tonträger

MONO DNR 8,10 oder 8,28 zwei Mono - Radiosender oder verschiedene Sprachen zum TV-Bild

MONO DNR 7,20 Deutscher Kommentar Eurosport

MONO 50μs 6,60 TV - Monotonträger über

EUTELSAT/ TÜRKSAT

MONO 50μs 6,65 TV - Monotonträger über

EUTELSAT/ TÜRKSAT

Achtung:

Einige Programme über EUTELSAT und TÜRKSAT senden die Ton-Norm 75μs und J17.

Systemeinstellung

Nach Betätigen der Taste „SYSTEM“ auf der Fernbedienung öffnet sich das Systemeinstellungs-Menü. Mit den Lautstärketasten „VOLUME-“ und „VOLUME+“ können Sie die einzelnen Punkte anwählen. Mit den „V CHANNEL“- und „Λ CHANNEL“- Tasten können Sie die einzelnen Punkte verändern. Durch erneutes Drücken der Taste „SYSTEM“ verlassen Sie das Menü wieder, im Display erscheint die Programmanzeige. Vor dem Verlassen des Menüs speichern Sie die durchgeführten Änderungen durch längeres Drücken der „STORE“- Taste (mindestens 2 Sekunden).

Hier können verschiedene LNBs ausgewählt werden und verschiedene Einstellungen die einzelnen LNBs betreffend durchgeführt werden. Drücken Sie einmal die „SYSTEM“ - Taste auf der Fernbedienung und wählen Sie das LNB aus.

Achtung: Alle vorgenommenen Änderungen für LNB1 betreffen alle vorprogrammierten Sender! Drücken Sie nun die „VOLUME +“ - Taste, um die Oszillatorfrequenz (LOF) einzustellen

■ LNB - Oszillator-Frequenz (LOF)

Hier können Sie über die numerischen Tasten die LOF einstellen. Jedes LNB besitzt mindestens eine LOF, die auf dem LNB vermerkt ist. Bitte verändern Sie diese in dem Menü nicht planlos, da eine falsch eingestellte LOF den Empfang stark beeinträchtigen oder unmöglich machen kann! Die voreingestellte LOF beträgt 9750 MHz, diese ist für die meisten heutzutage gebräuchlichen LNBs korrekt.

Durch ein weiteres Drücken der „VOLUME +“ - Taste gelangen Sie in die automatische Frequenznachregelung

■ Automatische Frequenznachregelung (AFC)

Dieses Menü gleicht eventuell auftretende Frequenzveränderungen aus, die durch Temperaturschwankungen u. ä. auftreten können. Im Auslieferzustand ist diese aktiviert (im Display steht AFC), bei extrem schwachen Sendern kann sich das Abschalten der AFC positiv auswirken (im Display steht ---). Veränderungen können durch die Tasten „V CHANNEL“ und „Λ CHANNEL“ vorgenommen werden. Drücken Sie ein weiteres Mal die „VOLUME+“ - Taste, gelangen Sie in die Einstellungen zur 22 kHz-Funktion.

22 kHz-Funktion

Hierbei handelt es sich um ein Schaltsignal zur Umschaltung zwischen zwei LNBs bzw. zur Umschaltung zwischen dem oberen und unteren Band. Mit den Tasten „V CHANNEL“ und „A CHANNEL“ können Sie diese Funktion aktivieren (22 on) oder deaktivieren (22 of). Durch ein weiteres Drücken der „VOLUME +“ - Taste gelangen Sie in die DiSEqC - Steuerung

DiSEqC-Steuerung

Sie können die DiSEqC-Steuerung mithilfe der „V CHANNEL“ und „Λ CHANNEL“ - Tasten deaktivieren (dSq-) oder aktivieren (dSq1 bis dSq4).

Favoriten – Einstellungen

Vorgehen zur Erstellung einer Favoritenliste:

1. Drücken Sie die Taste „VIDEO“ auf der Fernbedienung. Die Frequenz des Senders erscheint im Display.
2. Drücken Sie die Taste „FAV/ MAIN“ auf der Fernbedienung. Es erscheint eine dreistellige Favoriten-Programmanzeige auf dem Display, z. B. F02.
3. Mit den „V CHANNEL“ und „Λ CHANNEL“ - Tasten können Sie nun den gewünschten Programmplatz im Favoritenmodus wählen (z. B. F20)
4. Drücken Sie die Taste „STORE“ ca. 2 Sekunden, um Ihre durchgeführten Einstellungen zu speichern. Die Display-Anzeige leuchtet kurz auf.
5. Zum Beenden des Einstellvorgangs drücken Sie bitte die Taste „VIDEO“.

Ihre eingestellten Favoriten können Sie aufrufen, indem Sie die Taste „FAV/ MAIN“ drücken. Zum Wechsel in den Normalmodus drücken Sie erneut die „FAV/ MAIN“ - Taste.

Warnhinweise:

Das Gehäuse des Receivers darf nicht geöffnet werden. Betreiben Sie den Receiver nie mit geöffnetem Gehäuse. Alle Reparaturen sollten nur von einem Fachmann vorgenommen werden
■ Stellen Sie sicher, dass am Empfänger die vorgegebene Netzspannung anliegt
Der Receiver darf weder Feuchtigkeit noch Wasser ausgesetzt werden
■ Das Gerät muss an einem gut belüfteten Ort aufgestellt werden. Die Lüftungsschlitze dürfen nicht verdeckt sein. Führen Sie keine Gegenstände in die Öffnungen und/oder Lüftungsgitter ein.
■ Ziehen Sie den Stecker der Außenantenne, wenn mit einem Gewitter zu rechnen ist.

Technische Daten

Allgemeine Daten

Speicherplätze 500 Kanäle (20 Favoriten)

Anzeige LED-Display (4 x 7 Segmente)

Fernbedienung Infrarot, 2 AAA/ Micro/ UM - 4 Batterien

Abmessungen 65 mm x 300 mm x 150 mm

Gewicht

1,46

kg

Spannungsversorgung

Netzbetrieb 230 V Wechselstrom 50/60 Hz

Fernbedienung 2 AAA/ Micro/ UM - 4 Batterien

Stromaufnahme ca. 18 Watt mit angeschlossenem LNB

LNB ZF-Eingang

Eingangsfrequenz 900 – 2150 MHz

Eingangsimpedanz

75

Ω

Eingangspegel -65 bis -30 dBm

Störstrahlung am Eingang 11,5 dB

Dynamischer Schwellenwert > 5 dB

Rauschmaß

10 dB

Zwischenfrequenz

479,5 MHz

Bandbreite

27 MHz

Videoausgänge

SCART 1V PP in 75 Ω

Audio

Voll einstellbar

5 bis 9,8 MHz

Audiosteuerung

PLL

Audio-Bandbreite

180 und 300 KHz

Fehlersuche:

Problem

Lösung

Kein Bild am Fernsehgerät Überprüfen Sie, ob Fernseher und Receiver eingeschaltet sind.

Überprüfen Sie, ob alle Geräte an der Stromversorgung angeschlossen sind.

Überprüfen Sie Ihre Haussicherung.

Überprüfen Sie die Kabel vom Receiver zu den Anschlüssen am Fernsehgerät.

Stellen Sie sicher, dass Fernsehgerät und Receiver richtig aufeinander abgestimmt sind.

„LNB“ blinkt im Display Überprüfen Sie Ihr LNB, eventuell ist es defekt.

Überprüfen Sie das Satellitenkabel, eventuell befindet sich hier ein Kurzschluss.

Ihr Satellitenkabel oder der F-Stecker ist beschädigt oder geknickt.

Kein Empfang Stellen Sie sicher, dass die Satellitenschüssel korrekt auf den Satelliten ausgerichtet ist.

Stellen Sie sicher, dass alle Einstellungen in den.

Systemeinstellungen richtig sind (LOF, LNB, 22 kHz - Funktion, AFC, DiSeqC).

Bildstörungen/schlechte Bildqualität

Stellen Sie sicher, dass die Satellitenschüssel korrekt auf den Satelliten ausgerichtet ist.

Stellen Sie sicher, dass die Videoeinstellungen des Senders richtig sind (Frequenz, Polarisation, Videosignal - Norm, Videopegel).

Stellen Sie sicher, dass Fernsehgerät und Receiver richtig aufeinander abgestimmt sind.

Problem	Lösung
Bild ist nicht erkennbar, Ton vorhanden	Stellen Sie sicher, dass das SCART-Kabel ganz eingesteckt ist.
Tonstörungen/schlechte Tonqualität	Stellen Sie sicher, dass die Audioeinstellungen des Senders richtig sind (Tonträger, Ton-Norm).Stellen Sie sicher, dass alle Audio-Kabel korrekt mit dem Receiver verbunden sind.
Es sind nur Programme einer Polarisationsebene empfangbar	Überprüfen Sie alle Verbindungskabel. Verwenden Sie nur hochwertiges Antennenkabel.Überprüfen Sie Ihr LNB auf volle Funktionsfähigkeit.Die Kabelwege sind zu lang. Verwenden Sie einen Multischalter zur Signalverstärkung.
Keine Reaktion auf Fernbedienung	Prüfen Sie, ob die Batterien korrekt eingelegt sind.Prüfen Sie, ob die Batterien eventuell entleert sind.Stellen Sie sicher, dass sich keine Gegenstände zwischen dem Receiver und der Fernbedienung befinden.Stellen Sie sicher, dass der Abstand zwischen Fernbedienung und Receiver nicht mehr als 6 Meter beträgt.

Gerät wird heiß Stellen Sie sicher, dass das Gerät ausreichend belüftet ist.

Ist das Gerät trotz ausreichender Belüftung heiß, ist dies kein Fehler, das Gerät hat vom Werk aus eine hohe Betriebstemperatur.

Gerät schaltet ab Stellen Sie sicher, dass die SLEEP - Funktion deaktiviert ist.

Es werden nur 20 Sender empfangen Stellen Sie sicher, dass sich das Gerät nicht im Favoritenmodus befindet (F01 - F20, Taste „FAV/ MAIN“.

Problem	Lösung
Kleine weiße und schwarze Punkte im Bild	Stellen Sie sicher, dass die Satellitenanlage richtig ausgerichtet ist.
	Eventuell wird der Satellit in Ihrer Region nur schwach empfangen und Sie benötigen eine größere Satellitenschüssel.
	Stellen Sie sicher, dass das LNB korrekt installiert ist.
	Überprüfen Sie die Videoeinstellungen des Senders (Frequenz, Polarisation, Videosignal - Norm, Videopegel)
	Stellen Sie sicher, dass alle Kabel-verbindungen richtig angeschlossen sind.
Bild ist schwarz/weiß oder unscharf	Sie verwenden den falschen Scarteingang am TV oder Videorekorder oder die falschen Einstellungen (S-VHS oder Y/C). Stellen Sie Ihre Geräte auf FBAS oder CVBS um.

Wellenlinien im Bild Überprüfen Sie Ihr LNB.

Funkeinstreuungen durch z. B. Funkverkehr.

Sie verwenden schlecht abgeschirmtes Antennenkabel.

Im Display steht LOC Der Kanal ist gesperrt. Zum Entsperren gehen Sie folgendermaßen vor:
1. Stellen Sie sich auf den gesperrten Kanal (mit den numerischen Tasten).
2. Drücken Sie die Taste „VIDEO“.
3. Drücken Sie 4x die Taste „VOLUME +“, bis „PL1“ im Display steht.
4. Drücken Sie 1x die Taste „V CHANNEL“, bis „PL0“ im Display steht.
5. Speichern Sie Ihre Änderungen durch längeres Drücken der „STORE“ - Taste (Display blinkt).

Gängige Frequenzen ASTRA 19,2° OST

www.strongsat.com
