Produkttyp	Digitaler terrestrischer HD-Receiver
Modell	SRT 8506
Marke	STRONG
Abmessungen (B x T x H)	170 x 132 x 40 mm
Gewicht	0,35 kg
Stromversorgung	100-240 V AC, 50/60 Hz (Netzadapter 12 V DC, 1 A)
Leistungsaufnahme (Betrieb)	5,4 W (typ.), max. 12 W
Leistungsaufnahme (Standby)	max. 0,5 W
Tuner	DVB-T2, UHF 474-858 MHz
Videoauflösungen	576i, 576p, 720p, 1080i
Audioformat	Dolby Digital Plus, AC3, PCM, MPEG Layer II
Anschlüsse	ANT IN (IEC), HDMI, SCART (TV), S/PDIF (koaxial), USB 2.0, IR für externen Sensor
Kinder- und Menüsperre	Ja, mit PIN-Code (werksseitig 0000)
Elektronischer Programmführer (EPG)	Ja, bis zu 7 Tage
Favoritenlisten	Ja, mehrere, individuell bearbeitbar
Untertitel	DVB-Untertitel, Untertitelsprache wählbar
Teletext	Ja, über TEXT-Taste
Timerfunktion	Ja, einmalig, täglich, wöchentlich, monatlich
Software-Update	Via USB oder OTA (terrestrisch)
Anschluss für externe Antenne	Ja, mit 5 V Spannungsversorgung für aktive Antennen (max. 100 mA)

Häufig gestellte Fragen - SRT 8506 STRONG

Wie schließe ich den SRT 8506 an meine Antenne an?

Verbinden Sie das Antennenkabel mit dem ANT IN-Anschluss auf der Rückseite des Receivers. Bei einer aktiven Innen- oder Außenantenne aktivieren Sie die Antennenspannung im Menü unter Einstellungen > Ausgangs Einstellungen oder während der Erstinstallation.

Welche Auflösung unterstützt der HDMI-Ausgang?

Der Receiver unterstützt 720p, 1080i, 576i, 576p sowie eine automatische Erkennung. Stellen Sie die passende Auflösung im Menü Einstellungen > Ausgangs Einstellungen ein. Bei Fehlverhalten wird nach 10 Sekunden automatisch zur vorherigen Auflösung zurückgekehrt.

Wie kann ich Sender sortieren oder Favoritenlisten erstellen?

Gehen Sie zu Kanal > TV Sender Verwaltung. Mit der FAV-Taste fügen Sie Sender zur Favoritenliste hinzu. In der rechten Spalte (Meine TV Liste) können Sie Sender mit der gelben Taste verschieben und mit OK entfernen. Favoritengruppen lassen sich mit der roten Taste umbenennen.

Was mache ich, wenn der Receiver kein Signal findet?

Überprüfen Sie das Antennenkabel, die Antennenausrichtung und ob die Antennenspannung („Ein“) im Menü aktiviert ist, falls Sie eine aktive Antenne nutzen. Führen Sie einen erneuten Suchlauf unter Installation > Kanalsuche durch. Kontrollieren Sie die Signalstärke- und Qualitätsanzeige im selben Menü.

Wie kann ich den Receiver auf Werkseinstellungen zurücksetzen?

Drücken Sie MENU und wählen Sie Installation > Werkseinstellungen. Geben Sie den werksseitigen PIN-Code 0000 ein. Alle gespeicherten Einstellungen und Sender gehen verloren. Der Receiver startet danach mit der Erstinstallation.

Warum erscheint die Meldung 'Sender verschlüsselt'?

Dieser Sender ist verschlüsselt und möglicherweise nicht in Ihrem Abonnement enthalten. Kontaktieren Sie Ihren Serviceanbieter unter 0810 96 97 98 (max. € 0,1/Min.) oder besuchen Sie www.simpliTV.at.

Wie aktualisiere ich die Software des Receivers?

Sie können entweder ein USB-Update durchführen (Software von der STRONG-Website herunterladen, auf FAT32-formatierten USB-Stick kopieren und im Menü Update > Software-Update über USB starten) oder ein OTA-Update empfangen, das vom Serviceanbieter über die Antenne gesendet wird.

Wie kann ich Untertitel aktivieren?

Drücken Sie im TV-Modus die SUB-Taste, um die Liste der verfügbaren Untertitel anzuzeigen. Wählen Sie mit ▲▼ den gewünschten Untertitel und bestätigen Sie mit OK. Sie können auch unter Einstellungen > Sprache eine bevorzugte Untertitelsprache festlegen.

Was ist der werksseitige PIN-Code und wie ändere ich ihn?

Der werksseitige PIN-Code lautet 0000. Um ihn zu ändern, gehen Sie zu Einstellungen > Kindersicherung, geben Sie den aktuellen PIN ein und wählen Sie „PIN-Code ändern“. Geben Sie den alten und den neuen PIN ein.

Wie kann ich die Timerfunktion nutzen?

Öffnen Sie Einstellungen > Timer. Drücken Sie OK und wählen Sie Timer-Modus (Einmal, Täglich, etc.), Kanal, Start- und Enddatum und -zeit. Bestätigen Sie mit Speichern. Der Receiver schaltet sich zur eingestellten Zeit ein und optional nach Programmende wieder in Standby.

BEDIENUNGSANLEITUNG SRT 8506 STRONG

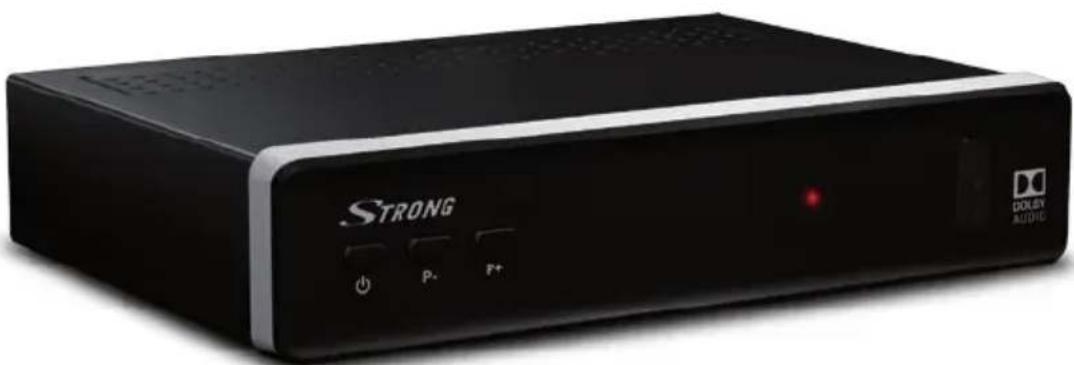

Digitaler Terrestrischer HD Receiver SRT 8506

Untertitel unterstützt

Favorite- listen

Kinder- sicherung

DVT2

HDMI

DOLBY AUDIO

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Geliefert von STRONG & Co, Japan

Vertreten durch

STRONG Ges.m.b.H.,

Franz-Josefs-Kai 1, 1010

Wien, Österreich

Email: [e-mail]

Licenses

THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NONCOMMERCIAL USE OF A CONSUMER TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD ("AVC VIDEO") AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION MAY BE OBTAINED FROM MPEG LA, L.L.C. SEE HTTP://WWW.MPEGLA.COM.

1.1 Allgemeine Sicherheitsmaßnahmen 3
1.2 Lagerung 4
1.3 Geräte Installation 4
1.4 Entsorgungshinweise 4
1.5 Zubehör 4
1.6 Verwendung externer USB Speichermedien 5

2.0 IHR RECEIVER 5

2.1 WERKSSEITIGER PIN-CODE: 0000 5
2.2 Vorderseite 5
2.3 Rückseite 5
2.4 Fernbedienung 5
2.5 Einsetzen der Batterien 6
2.6 Bedienung der Fernbedienung 6

3.0 ANSCHLÜSSE

3.1 Anschluss an die Antenne 7
3.2 Anschluss an den Fernseher 7
3.3 Anschluss an ein Home Entertainment System 7
3.4 Anschluss eines externen USB-Geräts 7
3.5 Anschluss des Netzteils 8
3.6 Anschluss und Positionierung eines Infrarot-Empfängers 8

4.0 ERSTINSTALLATION

4.1 Sprache und TV Einstellungen 8
4.2 Antennenausrichtung 9
4.3 Sender Suche 9
4.4 Auswahl des Regionalkanals 9
4.5 Wiedergabe von Fernsehprogrammen nach der Erstinstallation 9

5.0 KURZANLEITUNG

6.0 BEDIENUNG IM TV MODUS

6.1 Kanal wechseln 10
6.2 Infobanner 11
6.3 Auswählen der Audiosprache 11
6.4 Teletext 11
6.5 Untertitel 11
6.6 Elektronisches TV Programm (EPG) 11

7.0 HAUPTMENÜ

7.1 Installation 12
7.2 Kanäle 13
7.3 Einstellungen 14
7.4 Update 16
7.5 CA Menü 17

8.0 FEHLERBEHEBUNG

9.0 SPEZIFIKATIONEN

STRONG erklärt, dass dieses Produkt mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien EMC 2014/30/EU, LVD 2014/35/EU und RoHS 2011/65/EU.

Irrtum und technische Änderungen vorbehalten. In Folge kontinuierlicher Forschung und Entwicklung können sich Spezifikationen, Form und Aussehen der Produkte ändern. Irdeto ist ein eingetragenes Warenzeichen von Irdeto Access B.V. HDMI, das HDMI-Logo und das High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. In Lizenz von Dolby Laboratories gefertigt. Dolby Audio, Dolby Digital, Dolby Digital Plus und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. Alle anderen Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer. ^® simpli services GmbH & Co KG.

© STRONG 2017. Alle Rechte vorbehalten.

1.0 EINLEITUNG

1.1 Allgemeine Sicherheitsmaßnahmen

Bitte lesen Sie die Sicherheitsrichtlinien aufmerksam durch, bevor Sie Ihr Gerät in Betrieb nehmen. Heben Sie die Bedienungsanleitung für den weiteren Gebrauch auf.

■ Verwenden Sie nur Zusatzgeräte/Zubehör, die/das vom Hersteller zur Verfügung gestellt, oder angegeben wurden (wie z.B. das Netzteil etc.).
■ Beachten Sie die Angaben am Produkt für elektrische Sicherheitshinweise vor der Installation oder Inbetriebnahme des Gerätes.
■ Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.
■ Die Belüftung darf nicht durch Abdecken der Belüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. verhindert werden.
Das Gerät niemals in Wasser oder eine sonstige Flüssigkeit tauchen. Keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen...) auf das Gerät stellen.

Für Geräte, die mit diesem Symbol gekennzeichnet sind, besteht die Gefahr eines Stromschlags.

■ Um Verletzungen zu vermeiden, muss das Gerät sicher platziert werden, in Übereinstimmung mit den Installationsanweisungen.

Es besteht Explosionsgefahr, wenn die Batterien/Akkus falsch eingesetzt werden. Ersetzen Sie diese immer ausschließlich mit demselben oder gleichwertigen Typ.

■ Akkus, Batterien oder Ladegeräte dürfen nicht zu starker Hitze durch Sonneneinstrahlung, Feuer oder ähnlichem ausgesetzt werden.

Übermäßiger Schalldruck von Kopfhörern kann zu Hörschäden führen. Das Hören von Musik bei hohen Lautstärken und für längere Laufzeiten kann das Gehör schädigen.

■ Um das Risiko von Gehörschäden zu vermeiden, sollte man die Lautstärke auf ein komfortables Niveau senken.

■ Falls der Netzstecker als Trennvorrichtung verwendet wird, sollte dieser leicht zugänglich bleiben. Bei Nichtgebrauch und wenn Sie das Gerät bewegen, achten Sie bitte auf das Kabel, binden Sie das Netzkabel z.B. mit einem Kabelbinder zusammen. Geben Sie acht auf scharfe Kanten und ähnlichem, die eine Beschädigung des Netzkabels verursachen könnten. Stellen Sie bitte sicher, dass das Netzkabel nicht beschädigt wird. Das Fehlen einer Lichtanzeige auf dem Gerät bedeutet nicht, dass es vollständig vom Netz getrennt ist. Um das Gerät vollständig zu auszuschalten muss der Netzstecker herausgezogen werden.

■ Bitte achten Sie im Besonderen auf Umweltaspekte und eine korrekte Entsorgung von Batterien.

■ Keine offenen Flammen, angezündete Kerzen, oder ähnliches auf dem Gerät platzieren.

Um die Ausbreitung von Feuer zu vermeiden, halten Sie Kerzen und andere offene Flammen von diesem Produkt fern.

Mit diesem Symbol gekennzeichnete Geräte sind Geräte der Klasse II oder doppelt isolierte elektrische Geräte. Die Bauweise dieses Gerätes erfordert keinen Anschluss an eine geerdete Stromversorgung.

Sicherheitsvorkehrungen

- Öffnen Sie niemals das Gehäuse! Das Innere des Gerätes steht unter Spannung. Ihre Garantieansprüche erlöschen, wenn das Gerät durch Unbefugte geöffnet wird. Überlassen Sie nicht ausführbare Installations- oder Servicetätigkeiten nur qualifiziertem Fachpersonal.

■ Trennen Sie das Gerät vom Stromnetz, bevor Sie Kabel anschließen oder längere Zeit nicht nutzen. Warten Sie einige Sekunden, nachdem Sie das Gerät ausgeschaltet haben, bevor Sie ihn bewegen oder andere Geräte anschließen.

- Bitte beachten Sie, dass Sie nur Anschluss- und Verlängerungskabel verwenden, die für die gesamte Leistungsaufnahme aller angeschlossenen Geräte ausreichend bemessen sind. Stellen Sie sicher, dass Ihre örtliche Netzspannung mit der auf dem Typenschild Ihres Gerätes angegebenen übereinstimmt.

Betriebshinweise

• Installieren Sie dieses Gerät nicht in einem geschlossenen Raum wie auf einem Bücherregal oder Ähnlichem.
  ■ Verwenden Sie das Gerät nicht in der Nähe von feuchten und kalten Orten und schützen Sie es vor Überhitzung.

■ Stellen Sie das Gerät nicht an einem Ort mit direkter Sonneneinstrahlung auf.
■ Vermeiden Sie übermäßige Staubansammlung auf dem Gerät.
■ Bringen Sie keinesfalls offenes Feuer in die Nähe des Gerätes, um eine Entzündung brennbarer Materialien zu vermeiden.

1.2 Lagerung

Ihr Receiver wurde vor dem Versand sorgfältig überprüft und verpackt. Beim Auspacken achten Sie bitte darauf, dass alles Zubehör vorhanden ist. Halten Sie die Transportverpackung von Kleinkindern fern. Wir empfehlen, die Kartonage für die Dauer der Garantie aufzubewahren, da im Falle einer Reparatur oder eines Garantiefalls der Receiver optimal für den Versand geschützt wird.

1.3 Geräte Installation

Wir empfehlen Ihnen, Ihr Gerät von einem Fachmann installieren zu lassen. Andernfalls halten Sie sich bitte an folgende Anweisungen:

■ Halten Sie die Bedienungsanleitung für Ihren Fernseher und gegebenenfalls für ihre Antenne/Antenneninstallation bereit.
■ Stellen Sie sicher, dass sich das SCART/HDMI-Kabel und gegebenenfalls die Außenkomponenten Ihrer Anlage in gutem Zustand befinden und dass die verwendeten Kabel gut abgeschirmt bzw. von guter Qualität sind.
■ Überprüfen Sie alle Komponenten ihrer Installation auf einwandfreie Funktion.

Diese Anleitung enthält alle Hinweise, um Ihren Receiver anschließen zu können.

Folgende Symbole werden verwendet.

Achtung Wichtiger Warnhinweis.

Tipps Nützlicher Hinweis

Fette Buchstaben

Fett gedruckte Buchstaben weisen auf eine Taste der Fernbedienung hin.

Kursive Buchstaben

Kursiv gedruckte Buchstaben weisen auf einen Menüpunkt hin.

1.4 Entsorgungshinweise

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Die Rücknahme und Verwertung gebrauchter Batterien wird mit REBAT einfach und unkompliziert sichergestellt.

■ Laut Batteriegesetz sind Sie zur Rückgabe der Altbatterien gesetzlich verpflichtet.
■ Die Entsorgung der Altbatterien über den Hausmüll ist gesetzlich verboten.
■ Schützen Sie mit uns unsere Natur vor umweltschädlichen Belastungen.
■ Geben Sie bitte Ihre Altbatterien zur Entsorgung an der Verkaufs- oder Sammelstelle ab.

1.5 Zubehör

■ 1 Kurzanleitung
■ 1 Fernbedienung
■ 2 Batterien (AAA Typ)
■ Netzadapter 12 V DC, 1 A

Warnung: Batterien sind nicht wiederaufladbar und sollten niemals auseinandergebaut, kurzgeschlossen oder mit anderen Batterien gemischt werden. Falls Sie wiederaufladbare Akkumulatoren verwenden wollen, empfehlen wir jene mit geringer Selbstentladung (z.B. NiMH) für eine längere Betriebsdauer.

HINWEIS: Für den ordnungsgemäßen Betrieb dieses Gerätes verwenden Sie bitte nur Netzadapter, wie hier nachstehend aufgelistet (im Falle eines notwendigen Austausches):

■ Modell: S-B120100E301; Hersteller: Hunan Giantsun Power Electronics Co., Ltd. Die Verwendung des Receivers mit anderen Netzadaptern kann diesen beschädigen. In solchen Fällen gibt es keine Garantieabwicklung!

1.6 Verwendung externer USB Speichermedien

■ Wir empfehlen Speichergeräte des Standards USB 2.0 oder höher. Falls Ihr Speichermedium nicht USB 2.0 kompatibel ist, kann es Funktionsfehler geben.
■ Für eine tadellose Funktion des Speichermediums muss dieses auf FAT32 formatiert werden ■ STRONG kann keine Garantie für eine Kompatibilität zu allen USB Speichergeräten übernehmen.

2.0 IHR RECEIVER

2.1 WERKSSEITIGER PIN-CODE: 0000

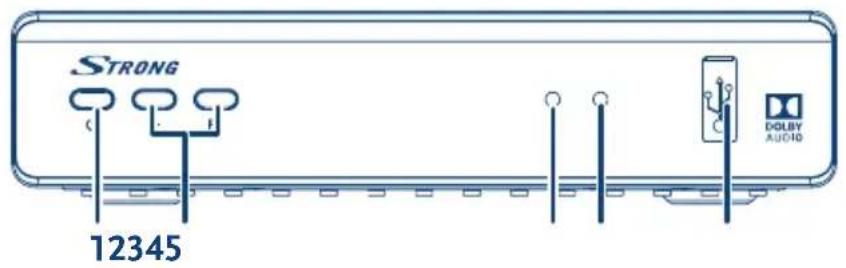

2.2 Vorderseite

Fig. 1

1. Standby/EIN Schalten Sie den Receiver Ein oder in Standby
2. P-/P+ Kanäle wechseln, ohne die Fernbedienung zu benutzen
3. IR Sensor Empfängt die Befehle der Fernbedienung
4. Indikator LED
   Leuchtet im Betriebsmodus grün, im Standby-Modus rot
5. USB Anschluss
   Zum Anschluss Ihres USB Gerätes für ein Software Update

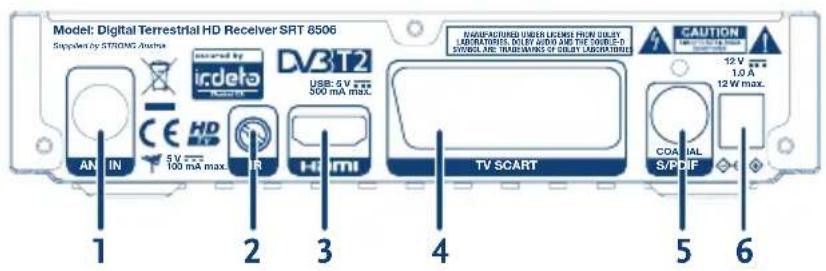

2.3 Rückseite

Fig. 2

1. ANT IN Dient zum Anschluss einer geeigneten Antenne (Zimmer-, Außen-, Dachantenne)
2. IR Zum Anschluss des Infrarot-Sensors (nicht im Lieferumfang enthalten)
3. HDMI Zum Anschluss Ihres Receivers an Ihren Fernseher mittels HDMI-Kabel
4. TV SCART Zum Anschluss Ihres Receivers an Ihren Fernseher mittels SCART-Kabel
5. S/PDIF Dient zum Anschluss an einen Verstärker, ein Heimkinosystem oder einen A/V Receiver der über einen entsprechenden Koaxial-Eingang verfügt
6. DC POWER: Zum Anschluss des Original-Netzteils (Eingang \~230 V 50 Hz/Ausgang12 V/1.0 A max. DC ◇◇)

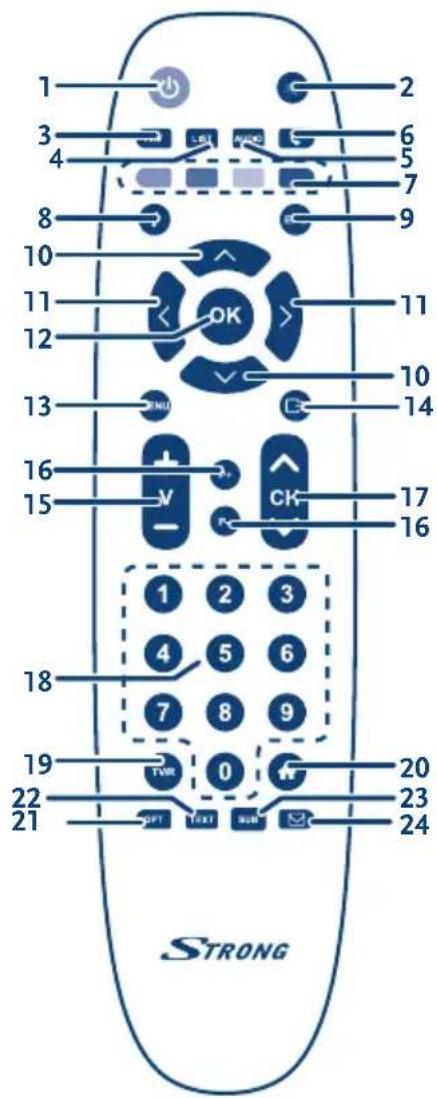

2.4 Fernbedienung

Fig. 3

1. ⏻ Schaltet den Receiver Ein/ in Standby
2. Ⓧ Schaltet alle Audioausgänge des Receivers stumm
3. FAV Öffnet die Auswahl der Favoritenliste, sofern angelegt

4. LIST	Zur Auswahl der individuellen „Meine TV Liste“ bzw. um zurück zu wechseln zur „Standard Liste“ oder „simpliTV Liste“
5. AUDIO	Öffnet die Liste der verfügbaren Audiosprachen*
6. ☑Wechselt zwischen den zwei zuletzt gesehenen Sendern
7. FARBTASTEN
Verschiedene Funktionen in den Menüs und im Teletext*
8. i Anzeige des Infobanners; 2x öffnet die aktuellen Programminformationen* und 3x die Signalinformationen
9. EPG	Das EPG* (elektronisches TV Programm) beinhaltet detaillierte Informationen zum laufenden Programm
10. ▲▼	Dient zur Programmwahl (nächstes/ vorheriges Programm). Im Menü-Modus bewegen Sie hiermit den Cursor auf-/ abwärts
11. ◀▶	Vermindert oder erhöht die Lautstärke. Im Menü-Modus ändern Sie die Einstellungswerte
12. OK	Mit OK bestätigen Sie Änderungen im Menü-Modus. Im TV Modus öffnen der Kanalliste
13. MENU	Mit der Menütaste öffnen Sie das Hauptmenü, im Menü gelangen Sie direkt zum TV Modus
14. ☐Mit Exit kommen Sie von jedem Menü oder Untermenüpunkt jeweils einen Schritt zurück bzw. beenden die aktuelle Funktion
15. V+/V-	Lautstärke lauter/leiser
16. P+/P-	Seitenweise blättern in allen Listen
17. CH ^/∨	Nächster/vorheriger Sender
18. 0~9	Tastenblock zur direkten Anwahl der Programme oder Eingabe von Werten
19. TV/R	Umschalten zwischen TV- und Radiomodus
20. 🔒	Keine Funktion
21. OPT	Öffnet die Einstellungen zur direkten Anpassung der Auflösung, des Bildseitenverhältnisses und der Konvertierung
22. TEXT	Öffnet den Teletext des gewählten Senders*
23. SUB	Zur Auswahl der jeweiligen Untertitel* (sofern vom Programmanbieter unterstützt).
24. 📧	Öffnet das Irdeto Mail-Menü für Nachrichten von Ihrem Serviceanbieter

* Die Verfügbarkeit von Untertiteln, Teletext, EPG (Electronic Programme Guide) und Audiosprachen sind abhängig vom jeweiligen Serviceanbieter

2.5 Einsetzen der Batterien

Fig. 4

Entfernen Sie die Batteriefachabdeckung und setzen Sie zwei Batterien der Größe AAA ein. Das Diagramm im Batteriefach zeigt die korrekte Polaritätslage der Batterien.

1. Abdeckung öffnen
2. Batterien einlegen (Polarität beachten)
3. Abdeckung schließen

WICHTIG: Die Batterien dürfen nicht wiedergeladen, zerlegt, kurz geschlossen oder mit anderen Batterie Typen verwendet werden.

2.6 Bedienung der Fernbedienung

Fig. 5

Halten Sie die Fernbedienung in Richtung der Front des Receivers. Ihre Fernbedienung hat eine Reichweite von bis zu 7 Metern in einem Winkel von bis zu 30 Grad.

ACHTUNG: Die Batterien dürfen nicht wiedergeladen, zerlegt, kurzgeschlossen oder mit anderen Batterie Typen verwendet werden.

3.0 ANSCHLÜSSE

ACHTUNG Bitte entfernen Sie alle Schutzabdeckungen von der Vorder- und Oberseite des Receivers bevor Sie den Receiver an andere Geräte anschließen. Überzeugen Sie sich davon, dass der Receiver und alle daran angeschlossenen Geräte vom Stromnetz getrennt sind.

3.1 Anschluss an die Antenne

Fig. 7

Um digitale Signale zu empfangen, muss Ihr Receiver an eine terrestrische Innen- oder Außenantenne angeschlossen werden. Verwenden Sie das Antennenkabel, um die Antenne mit dem ANT IN-Anschluss auf der Rückseite des Receivers zu verbinden. Bitte stellen Sie sicher, dass ein ordnungsgemäß abgeschirmtes Antennenkabel und geeignete Anschlüsse verwendet werden. Bei Verwendung einer aktiven Antenne kann diese über Ihren Receiver mit Spannung versorgt werden.

3.2 Anschluss an den Fernseher

Fig. 7

Es gibt zwei Möglichkeiten, den Receiver an den Fernseher anzuschließen.

Mittels HDMI Kabel (nicht im Lieferumfang enthalten):

Schließen Sie ein Ende eines hochwertigen HDMI-Kabels an den HDMI-Anschluss Ihres Receivers und das andere Ende an einen HDMI-Eingang Ihres Fernsehgerätes.

HINWEIS: Nach dem Einschalten des Fernsehers und des Receivers kann es notwendig sein, den entsprechenden HDMI-Eingang auf dem Fernseher zu wählen. Siehe Abschnitt 4. Erstinstallation für weitere Details.

Optional: Mittels SCART Kabel (nicht im Lieferumfang enthalten)

Schließen Sie ein Ende eines hochwertigen Scart-Kabels an den TV SCART des Receivers und das andere Ende an den SCART-Eingang Ihres TV-Gerätes.

3.3 Anschluss an ein Home Entertainment System

Fig. 7

Schließen Sie ein Ende eines hochwertigen koaxialen Audiokabels an den S/PDIF-Ausgang Ihres Receivers und das andere Ende an den koaxialen Audioeingang Ihres Heimkinos, Verstärkers oder eines anderen Gerätes, welches Dolby® Digital bzw. Dolby® Digital Plus* unterstützt.

3.4 Anschluss eines externen USB-Geräts

Fig. 6

Zur Durchführung eines Software Updates vergewissern Sie sich bitte, dass das angeschlossene USB-Gerät nicht mehr als 500 mA verbraucht. Sollte dies der Fall sein, schließen Sie Ihr USB-Gerät bitte an ein entsprechendes externes Netzteil oder verwenden Sie einen USB Stick.

* Dolby und das Doppel-D Symbol sind eingetragene Warenzeichen der Dolby Laboratories.

3.5 Anschluss des Netzteils

Fig. 8

Schließen Sie die Netzteil-Buchse an den Receiver und das andere Ende an eine geeignete Steckdose.

3.6 Anschluss und Positionierung eines Infrarot-Empfängers

Fig. 8

Mit Hilfe eines separat erhältlichen Infrarotempfängers können Sie den Receiver außerhalb der gewöhnlichen Reichweite platzieren (z.B. in einem verschlossenen Schrank) und ihn trotzdem bedienen. Stecken Sie den Stecker des Infrarotempfängers in den IR-Eingang auf der Rückseite des Receivers. Platzieren Sie nun den Infrarotempfänger im Empfangsbereich der Fernbedienung. Sobald ein geeigneter Platz gefunden wurde, entfernen Sie die Schutzfolie von dem Klebestreifen auf der Rückseite des Infrarotempfängers und fixieren diesen mit leichtem Druck auf der gewünschten Oberfläche.

HINWEIS: Bitte beachten Sie die üblichen Klebehinweise (staubfrei, fettfrei, nicht auf groben Materialien etc.)

4.0 ERSTINSTALLATION

Nachdem Sie alle notwendigen Anschlüsse vorgenommen haben, schalten Sie das Fernsehgerät ein. Stellen Sie sicher, dass der Receiver an das Fernsehgerät, die Antenne und das Stromnetz angeschlossen ist. Schalten Sie den Receiver eventuell ein.

HINWEIS Sollte wider Erwarten kein Erstinstallationsmenü nach dem ersten Einschalten des Receivers erscheinen, können Sie das Gerät mittels Werkseinstellungen zurücksetzten. Dazu drücken Sie die MENU Taste und wählen das Menü Installation mittels ◀▶ und Werkseinstellungen mittels ▲▼ und drücken OK. Geben Sie den WERKSSEITIGEN PIN-CODE: 0000 ein und bestätigen Sie mit OK.

4.1 Sprache und TV Einstellungen

Warten Sie, bis Sie auf dem Bildschirm das Menü Erstinstallation sehen. Folgen Sie den Installationsangaben.

Menüsprache Mit ◀▶ können Sie die OSD Sprache auswählen.

Bildseitenverhältnis

Mit ◀ können Sie zwischen folgenden Formaten auswählen: 16:9, und 4:3.

Senderreihung Mit ◀ können Sie zwischen simpliTV Liste (österreichische bzw. HD Sender vorgereiht) und Standard Liste (freie SD Sender vorgereiht) wählen. Sollten Sie dennoch eine andere Liste auswählen wollen, kann dies auch später noch geändert werden.

HDMI Auflösung Mit ◀▶ können Sie zwischen folgenden Auflösungen auswählen: 720p, 1080i, 576i, 576p und Auto (verifiziert die höchst mögliche Auflösung des Fernsehers).

Nachdem Sie Ihre Einstellungen wunschgemäß angepasst haben, fahren Sie durch Drücken der BLAUEN WeiterTaste fort.

HINWEIS Sollten Sie eine HDMI-Auflösung einstellen, die Ihr TV-Gerät nicht unterstützt, ist dies kein Problem. Wenn Sie keine weitere Taste drücken, wird der Receiver automatisch nach \~10 Sek. auf die zuletzt verwendete Auflösung umschalten. Wenn Sie die angezeigte Meldung hingegen sehen können, dann bestätigen Sie die gewählte Auflösung bitte mit OK.

4.2 Antennenausrichtung

Region Mit ◀▶ können Sie die Region, in der Sie sich befinden, auswählen. Der Referenzkanal für diese Region wird automatisch eingestellt.

Kanal Mit ◀ können Sie zusätzlich einen Kanal einstellen, auf dem sich Sender befinden.

Antennenspannung

Mit ◀ können Sie die Antennenspannung ein- oder ausschalten. Sehen Sie dazu in die Bedienungsanleitung der Antenne, bevor Sie diese anschließen. Wählen Sie Ein, wenn Sie eine aktive Innen- oder Außenantenne verwenden, welche eine Versorgungsspannung von 5 V DC benötigt und weniger als 100 mA verbraucht, andernfalls wählen Sie Aus.

4.3 Sender Suche

Der Receiver sucht nach verfügbaren Sendern. Der Fortschritt der Sendersuche mit den gescannten Frequenzen und bereits gefundenen TV- und Radiosendern wird auf dem Bildschirm angezeigt. Sobald die Suche abgeschlossen ist, wird der erste gefundene Sender angezeigt.

HINWEIS: Sie können die Erstinstallation ggf. während des Suchlaufs mit beenden. Es wird empfohlen dennoch zu warten, bis der Suchlauf beendet wurde.

Falls nach dem Suchlauf keine Sender gefunden wurden, ist eine entsprechende Meldung zu sehen, möglicherweise war die Antenne falsch eingestellt. Siehe 7.1.1 Kanalsuche für weitere Informationen.

Anmerkung: Sollten Sie nur eine geringe Anzahl an Sendern gefunden haben, war die Antenne möglicherweise verstellt. Um bessere Ergebnisse und die richtige Ausrichtung der Antenne zu gewährleisten, wenden Sie sich bitte an qualifizierte Fachleute oder machen Sie einen „Empfangscheck“ auf www.simpliTv.at.

4.4 Auswahl des Regionalkanals

Nach Beendigung des Suchlaufs wird Ihr Receiver eine Auswahl der regionalen ORF2 HD Kanäle abhängig von lokalen Empfangsbedingungen anzeigen. Verwenden Sie die ▲▼ Tasten und drücken Sie dann OK zur Auswahl des gewünschten Kanals. Danach bestätigen Sie die Auswahl mittels ▼ und OK und drücken OK. Der gewählte regionale ORF2 HD Kanal wird auf die Position des 2. Kanals gesetzt und ORF2W HD an die Stelle des ursprünglichen Sendeplatzes verschoben.

4.5 Wiedergabe von Fernsehprogrammen nach der Erstinstallation

Eventuell könnte nach der Erstinstallation eine Nachricht über das vorübergehende Fehlen eines Rechtes auf verschlüsselten Sendern angezeigt werden. Diese Rechte sind notwendig, um zusätzliche Daten zu empfangen, die für diese Sender gebraucht werden. Bitte bleiben Sie auf diesem Sender bis Sie das Bild auf dem Bildschirm sehen. Folgen Sie den Anweisungen auf dem Bildschirm. Wenn die Nachricht über fehlende Rechte nicht innerhalb der zu erwartenden Zeit verschwindet, kontaktieren Sie bitte die Support-Hotline [phone] (max. 0,1€/Min.) oder besuchen Sie www.simpliTV.at.

Anmerkung: Ihr Receiver ist bereits für die meisten digitalen terrestrischen verschlüsselten Sender durch den Serviceanbieter aktiviert. Einige Sender sind gebührenpflichtig und erfordern eine Registrierung bzw. ein Abonnement. Verwenden Sie dazu bitte das im Lieferumfang enthaltene Anmeldeformular oder melden Sie sich online unter www.simpliTV.at an.

Für Fragen zum Empfang wenden Sie sich bitte an die Support-Hotline [phone] (max. 0,1€/Min.) oder besuchen Sie www.simpliTV.at.

5.0 KURZANLEITUNG

Wir bei STRONG verstehen, dass Sie es kaum erwarten können, Ihren neuen terrestrischen HD Receiver in Betrieb zu nehmen. Trotzdem empfehlen wir Ihnen, die ganze Bedienungsanleitung zu lesen, um den vollen Umfang der Funktionen ausschöpfen zu können. Die folgende Kurzanleitung erklärt die Basisfunktionen:

Um Ihren Receiver EIN oder in Standby zu schalten, drücken Sie die Ⓗ Taste Ihrer Fernbedienung oder verwenden Sie die Ⓗ Taste auf der Vorderseite des Receivers. Mit den ▲▼ oder ▲/▼ Tasten schalten Sie durch die Kanäle.

Zusätzlich können Sie eine gewünschte Kanalnummer mit den 0\~9 Tasten eingeben. Oder drücken Sie im TV Modus OK, um zur Kanalliste zu gelangen. Die Lautstärke kann mit den ◀▶ oder V+ / V- Tasten geändert werden. Mit den P+ / P- Tasten können Sie in allen Listen seitenweise scrollen, um Ihre Kanalauswahl bequem auszuführen.

ANMERKUNG

60 Minuten, nachdem der Receiver in STANDBY gesetzt wurde, schaltet dieser in den Energiespar-Modus (Deep Sleep). Während dieser Zeit kann der Receiver schnell wieder gestartet werden. Das Einschalten aus dem Energiespar-Modus dauert ca. 35 Sekunden.

6.0 BEDIENUNG IM TV MODUS

Im TV Modus stehen verschiedenste Funktionen zur Verfügung, um Fernsehen mit Ihrem Receiver zu einem noch größeren Vergnügen zu machen. Die in diesem Menü erwähnten Punkte informieren Sie über die vorhandenen Möglichkeiten.

Wir empfehlen Ihnen, auch das Kapitel 7.0 genauer zu lesen, um sich mit Ihrem Receiver vertraut zu machen.

6.1 Kanal wechseln

Mit Ihrem neuen Receiver haben Sie folgende Möglichkeiten, den Kanal zu wechseln:

■ Über eine direkte Eingabe mit den 0 \~ 9 Tasten
■ Über die Senderliste
■ Über die ▲/▼ oder ▲▼ Tasten.

6.1.1 Direkte Eingabe

Für ein direktes Umschalten zu einem bestimmten Kanal geben Sie einfach die Nummer mit den 0 \~ 9 Tasten der Fernbedienung ein. Die Nummer kann bis zu vier Ziffern lang sein. Die Eingabe einer Zahl mit weniger als vier Ziffern ist auch möglich. Nach Eingabe des gewünschten Kanals warten Sie ein paar Sekunden und der Receiver wechselt zum gewünschten Kanal, oder Sie drücken gleich nach der Eingabe OK zum Umschalten.

6.1.2 Umschalten der Sender über die Kanalliste

Drücken Sie OK im TV Modus, um die aktuelle Kanalliste (simpliTV Liste oder Standard Liste) anzuzeigen. Verwenden Sie die ▲▼ Tasten innerhalb der Kanalliste, um den gewünschten Kanal zu wählen und schalten Sie mit OK zu diesem Kanal. Innerhalb der Kanalliste können Sie mit den P+/P- oder ◀▶ Tasten seitenweise blättern. Darüber hinaus können Sie innerhalb der Senderliste mit LIST zwischen der normalen Senderliste und Meine TV Liste wechseln. Sender in Meine TV Liste können in TV Sender Verwaltung individuell bearbeitet werden. Wenn Sie sich im Meine Liste Modus befinden, wird diese Senderliste auch im EPG angezeigt. Sobald eine Favoritenliste angelegt wurde, kann diese mit LIST oder FAV angewählt werden. Verwenden Sie die TV/R Taste, um zwischen dem TV und Radio Modus zu wechseln.

Details zum Erstellen von Favoritenlisten finden Sie im Kapitel 7.1.1 TV Kanalliste.

6.1.3 Verwendung der ▲▼ Tasten

▲ schaltet zu einem höheren Kanal.

▼ schaltet zu einem niedrigeren Kanal.

6.2 Infobanner

Sie können die i Taste jederzeit im TV Modus drücken, um Informationen über den aktuellen Kanal und das aktuelle Programm zu erhalten.* In diesem Modus ist es möglich, mit ◀▶ die Programminformationen der anderen Sender anzuzeigen, ohne dafür umschalten zu müssen. Für detaillierte Programminformationen drücken Sie i zweimal. Innerhalb der Programminformationen verwenden Sie ▲▼ oder P+/P-, um zu scrollen. Mit ◀▶ können Sie zwischen Jetzt und Später wechseln. Drücken Sie i dreimal, um die technischen Details des aktuellen Kanals aufzurufen. Die technischen Informationen sind hilfreich, wenn Sie z.B. Probleme mit dem Empfang haben. Sie können sehen, ob das Signal von ausreichender Stärke und Qualität ist bzw. können Sie darin auch Ihre Client-ID finden. Drücken Sie nochmals i oder □ um das Menü wieder zu verlassen.

*Programminformationen werden angezeigt falls verfügbar. Verfügbarkeit abhängig vom Programmanbieter.

6.3 Auswählen der Audiosprache

Einige Kanäle bieten eine Auswahl für die Einstellung der Audiosprache bzw. des Formates. Zum Auswählen drücken Sie AUDIO im TV Modus. Eine Liste der verfügbaren Audiosprachen wird angezeigt. Mit ▲▼ wählen Sie die gewünschte Einstellung und bestätigen mit OK. Sie können auch einen anderen Audio Modus wählen, indem Sie die ◀▶ Tasten drücken. Bestätigen Sie Ihre Einstellungen mit OK und drücken Sie, um das Menü wieder zu verlassen.

6.4 Teletext

Um den verfügbaren Teletext eines Kanals aufzurufen, drücken Sie die TEXT Taste im TV Modus. Drücken Sie die 0\~9 Tasten, um die gewünschte Seitenzahl einzugeben. Drücken Sie die FARBTASTEN zur schnellen Anwahl der entsprechenden Seiten. Drücken Sie die ▲▼ Tasten, um zur vorigen oder nächsten Seite zu wechseln und mit den ◀▶ Tasten können die Unterseiten gewählt werden. Drücken Sie, oder TEXT um den Teletext wieder zu verlassen.

6.5 Untertitel

Einige Kanäle unterstützen DVB Untertitel. Drücken Sie SUB im TV Modus, um die Liste der verfügbaren Untertitel anzuzeigen. Drücken Sie die ▲▼ Tasten zur Auswahl und bestätigen Sie mit OK. Zum Verlassen dieser Einstellungen drücken Sie

*Bitte beachten Sie, dass DVB bzw. HoH Untertitel nicht von allen Serviceanbietern unterstützt werden. Sofern verfügbar, können Untertitel aber auch über den Teletext aufgerufen werden.

6.6 Elektronisches TV Programm (EPG)

Das elektronische TV Programm (EPG) ermöglicht Ihnen eine Übersicht an Informationen zum aktuellen Fernsehprogramm. Da es vom jeweiligen Programmanbieter abhängt, ist es u.U. nicht für alle Kanäle verfügbar. Darin finden Sie Programminformationen und -übersichten und können auch einen Timer programmieren (zum Ansehen bzw. zusammen mit Ihren VCR).

Zum Öffnen drücken Sie die EPG Taste im TV Modus. Standardmäßig ist die Mehrkanal Ansicht eingestellt, die Ihnen einen Überblick über das laufende Programm bietet. Links sehen Sie die Senderliste, rechts die Programmvorschau mit Programminformationen für die nächsten Stunden. Die zugehörigen Kurzinformationen der ausgewählten Sendung werden rechts oben angezeigt. Wählen Sie den gewünschten Kanal mit ▲▼. Zum Umschalten drücken Sie OK. Mit nochmaligem Drücken von OK auf dem gewählten Kanal wechseln Sie direkt zum TV Modus. Mit ▶ markieren Sie eine bestimmte Sendung des gewählten Kanals. Drücken Sie i, um detaillierte Informationen anzuzeigen und, um diese wieder zu schließen. Mit der BLAUEN Taste gehen Sie 6h vor und mit der GELBEN Taste 6h zurück

(nicht weiter als bis zur aktuellen Zeit). Um schnell zur aktuellen Zeit zu wechseln, verwenden Sie die GRÜNE Taste. Mit der ROTEN Taste kann ein Timer für eine ausgewählte Sendung gebucht werden. Mit der LIST Taste können Sie die Timerliste aufrufen. Details zum Bearbeiten von Timern finden Sie im Kapitel 7.3.5 Timer, die Funktion ist identisch. Verwenden Sie die EPG Taste, um zur Einzelkanal Ansicht zu wechseln.

Einzelkanal Ansicht

In dieser Form des EPGs sehen Sie auf der rechten Seite immer die Liste der Informationen für den gewählten Kanal, dort können mit ▲▼ alle Sendungen eines Tages gewählt werden. Die entsprechende Sendungsbeschreibung befindet sich hier im unteren Bereich. Um zum nächsten bzw. zurück zum vorigen Tag zu wechseln, verwenden Sie die BLAUE und GELBE Taste, um zum aktuellen Inhalt zurückzukehren verwenden Sie die GRÜNE Taste. Die übrigen Funktionen bleiben so wie oberhalb beschrieben. Zum Wechsel in die Mehrkanal Ansicht verwenden Sie die EPG Taste und zum Beenden →.

HINWEIS Die Verfügbarkeit des EPGs ist vom Programmanbieter abhängig und kann Programminformationen bis zu 7 Tagen enthalten. Wenn Sie gleich nachdem der Receiver eingeschalten wurde das EPG öffnen, oder zu einer anderen Frequenz wechseln, empfehlen wir, kurz zu warten, damit der Receiver die Daten vollständig einlesen kann.

7.0 HAUPTMENÜ

Im Hauptmenü können Sie alle erforderlichen Einstellungen des Receivers vornehmen, die Senderlisten verwalten, Informationen über den Receiver, das ausgewählte Programm, oder über den Status des integrierten Entschlüsselungssystems CA Menü abrufen. Das Hauptmenü beinhaltet folgende Untermenüs: Installation, Kanäle, Einstellungen, CA Menü und Update.

Für den Zugriff auf das Hauptmenü des Receivers drücken Sie MENU. Zum Verlassen eines Menüs drücken Sie entweder →, um einen Schritt zurück zu gelangen oder MENU, um von jedem Punkt aus, direkt in den TV Modus zu wechseln.

7.1 Installation

Drücken Sie MENU und wählen Sie mit ◀▶ das Menü Installation. Folgende Untermenüs stehen zur Auswahl: Kanalsuche und Werkseinstellungen.

7.1.1 Kanalsuche

In diesem Menü können Sie Ihre Senderliste aktualisieren bzw. verschiedene Varianten des Suchlaufs durchführen. Drücken Sie OK bei der gewählten Senderreihung, oder die ROTE Taste, um den Suchlauf zu starten.

Region	Mit ◀▶ können Sie die Region, in der Sie sich befinden, auswählen. Der Referenzkanal für diese Region wird automatisch eingestellt.
Kanal	Mit ◀▶ können Sie zusätzlich einen Sender einstellen, auf dem sich Programme befinden.
Suchmodus	Mit ◀▶ können Sie einstellen ob nur nach Freien, Verschlüsselten od. Freien & Verschlüsselten Sendern gesucht werden soll.
Sendertyp	Mit ◀▶ können Sie wählen ob nur nach TV-, Radio- oder TV- und Radiosendern gesucht werden soll.

Antennenspannung

Mit ◀ können Sie die Antennenspannung ein- oder ausschalten. Sehen Sie dazu in die Bedienungsanleitung der Antenne, bevor Sie diese anschließen. Wählen Sie Ein, wenn Sie eine aktive Innen- oder Außenantenne verwenden, welche eine

Versorgungsspannung von 5 V DC benötigt und weniger als 100 mA verbraucht, andernfalls wählen Sie Aus.

Senderreihung

Mit ◀ können Sie zwischen den Suchläufen nach zwei Senderlisten wählen: simpliTV Liste (österreichische bzw. HD Sender vorgereiht) und Standard Liste (freie SD Sender vorgereiht) und eine Manuelle Suche steht ebenfalls zur Verfügung. Sollten Sie später eine andere Liste auswählen wollen, können Sie dies ebenfalls über dieses Menü ändern. Standardmäßig ist die simpliTV Liste eingestellt.

Im unteren Bereich des Menüs sehen Sie die Signalstärke- und Qualität des Referenzkanals bzw. des eingestellten Kanals.

7.1.2 Werkseinstellungen

Durch die Werkseinstellungen wird der Receiver auf die Grundeinstellungen zurückgesetzt. Alle gespeicherten Einstellungen und Kanäle gehen dadurch verloren!

Um den Receiver zurück zu setzen, geben Sie bitte Ihren PIN Code ein (WERKSSEITIGER PIN: 0000). Mit den ◀▶ Tasten wählen Sie OK zum Ausführen oder Abbrechen, um zum Menü zurückzukehren. Nach den Werkseinstellungen startet der Receiver mit der Erstinstallation.

7.2 Kanäle

Drücken Sie MENU und wählen Sie mit ◀ das Menü Kanäle. Folgende Untermenüs stehen zur Auswahl: TV Sender Verwaltung, Radiosender Verwaltung und Elektronisches TV Programm.

7.2.1 TV Sender Verwaltung

In diesem Menü haben Sie die Möglichkeit Ihre Kanalliste individuell anzupassen oder Favoritenlisten zu erstellen. Zur Bearbeitung gehen Sie wie im Folgenden beschrieben vor.

Links oben befindet sich die Einblendung des laufenden Programms, darunter die Auswahl der Favoritenlisten. In der Mitte befindet sich die Kanalliste (simpliTV Liste oder Standard Liste) Rechts, in der Meine TV Liste, erscheinen die Sender wie durch die Senderreihung vorgegeben, mit dem Unterschied, dass hier nun die Sender beliebig verschoben werden können und durchnummeriert sind. Sollten Sender in der Senderliste durch den Serviceanbieter hinzugefügt worden sein, dann finden Sie diese in Meine TV Liste am Ende der Liste, in der Hauptsenderliste (simpliTV Liste oder Standard Liste) sind diese nach der Nummerierung des Serviceanbieters gelistet.

Verwenden Sie ▲▼ und ◀▶, um die gewünschte Liste zu wählen. Wenn Sie sich in der Hauptsenderliste (Mitte) befinden dann können Sie mit OK den Sender wechseln, mit FAV einen Sender zu einer Favoritenliste hinzufügen bzw. zur Meine TV Liste nur, falls Sie diesen dort gelöscht haben. Mit der BLAUEN Taste können Sie einen ausgewählten Kanal sperren. Folgen Sie den Anweisungen im Menü. Gesperrte Kanäle werden in allen Senderlisten gesperrt.

Wechseln Sie auf die rechte Seite, um „Meine TV Liste“ zu bearbeiten bzw. wenn Sie auf der linken Seite eine Favoritenliste gewählt haben, gehen Sie für dessen Bearbeitung genauso vor. Mit OK entfernen Sie einen gewählten Kanal aus der Liste, mit der GELBEN Taste können Sie Verschieben. Gehen Sie dazu wieder wie angezeigt vor.

Haben Sie links eine Favoritengruppe gewählt, dann kann diese auch umbenannt werden, verwenden Sie dazu die ROTE Taste. Verwenden Sie danach bei der eingeblendeten Tastatur die ▲▼ und ◀▶ Tasten zur Navigation und OK zur Eingabe. Mit der ROTEN Taste löschen Sie den vorhandenen Namen, mit der GRÜNEN Taste wechseln Sie zwischen Groß- und Kleinschreibung und mit P+/P- wechseln Sie zu den Sonderzeichen. Nachdem Sie fertig sind, wählen Sie Speichern und OK. Zum Verlassen eines Menüs drücken Sie entweder →, um einen Schritt zurück zu gelangen oder MENU, um direkt in den TV Modus zu wechseln.

7.2.2 Radiosender Verwaltung

Lesen Sie das vorige Kapitel für die Funktionsweise der TV Sender Verwaltung, im Radio Modus ist der einzige Unterschied, dass nur das Radio Logo eingeblendet wird.

7.2.3 Elektronisches TV Programm (EPG)

Für Details zum EPG sehen Sie bitte im Kapitel 6.6 Elektronisches TV Programm (EPG) nach.

7.3 Einstellungen

Drücken Sie MENU und wählen Sie mit ◀▶ das Menü Einstellungen. Folgende Untermenüs stehen zur Auswahl: Sprache, Ausgangs Einstellungen und Elektronisches TV Programm.

7.3.1 Sprache

In diesem Menü können Sie die bevorzugten Sprachen für das Menü, die Audiowiedergabe und Untertitel einstellen.

Menüsprache: Stellen Sie die gewünschte Sprache ein.

Audio Sprache: Stellen Sie hier die gewünschte Audio Sprache ein. Ist diese verfügbar, wählt der Receiver automatisch diese Audiospur aus, die Sie eingestellt haben. Auf den deutschsprachigen Sendern wird evtl. auch die Originalsprache mit ausgestrahlt oder es gibt akustische Bildbeschreibungen.

Untertitel Anzeige: Beim digitalen Fernsehen kann der Betreiber Untertitel in einer oder mehreren Sprachen übertragen. Wählen Sie die Sprache aus, die Sie als Sprache für die Untertitel bevorzugen. Die Untertitel werden automatisch in der angegebenen Sprache angezeigt (falls vom Betreiber ausgestrahlt). Wenn Sie nicht möchten, dass der Receiver Untertitel anzeigt, stellen Sie den Modus auf Aus. Bitte beachten Sie, dass einige Sendungen mit fixen Untertiteln (fest in das Videosignal integriert) ausgestrahlt werden. Diese Untertitel können nicht ausgeschaltet werden.

Untertitel Sprache: Stellen Sie hier die gewünschte Sprache für die Untertitel ein, falls verfügbar werden Untertitel in der gewählten Sprache angezeigt.

HINWEIS: Bitte beachten Sie, dass DVB bzw. HoH Untertitel nicht von allen Serviceanbietern unterstützt werden. Sofern verfügbar, können Untertitel aber auch über den Teletext aufgerufen werden.

7.3.2 Ausgangs Einstellungen

In diesem Menü können Sie die Videoparameter entsprechend dem angeschlossenen Fernsehgerät einstellen, darüber hinaus stehen allgemeine Einstellungen zur Verfügung.

HDMI Auflösung: Damit können Sie die Auflösung für Ihren HDMI-Ausgang einstellen. Wenn das angeschlossene Fernsehgerät den neu eingestellten Wert nicht unterstützt, wird der Bildschirm schwarz. In diesem Fall warten Sie bitte ca. 10 Sekunden und drücken währenddessen keine Tasten auf der Fernbedienung, dann wird der Wert automatisch auf den vorigen zurückgesetzt.

Bildseitenverhältnis:

Stellen Sie das Bildschirmformat ein, das dem des angeschlossenen Fernsehgeräts entspricht (4:3 oder 16:9).

Konvertierung: Stellen Sie hier die Bildkonvertierung wunschgemäß ein.

Wenn ein Fernsehgerät mit dem Bildseitenverhältnis 4:3 angeschlossen ist, ist der optimale Modus Letterbox. Ein Video im Format 4:3 wird in diesem Modus nicht angepasst, aber ein Video im Format 16:9 wird so angepasst, dass es vollständig und ohne Verzerrung wiedergegeben wird (dabei sind ober- und unterhalb des Bildes schwarze horizontale Balken vorhanden). Wenn ein Fernsehgerät mit dem Bildseitenverhältnis 16:9 angeschlossen ist, ist der optimale Modus 16:9. Ein Video im Format 4:3 wird mit dieser Einstellung ohne Verzerrung wiedergegeben (allerdings sind links und rechts der Wiedergabe schwarze vertikale Balken vorhanden). Ein Video im Format 16:9 wird ohne Bildanpassung angezeigt und deckt den gesamten Bildschirm ab. Beachten Sie, dass es auch möglich ist, das Format über das Menü Ihres Fernsehgeräts einzustellen (hängt vom Modell Ihres Fernsehgeräts ab).

HDMI Audio: Behalten Sie die werksseitig eingestellte Einstellung. Ändern Sie diese nur nach Rücksprache mit unserer Service-Hotline.

S/PDIF Audio: Behalten Sie die werksseitige Einstellung. Ändern Sie diese nur nach Rücksprache mit unserer Service-Hotline.

OSD Transparenz: Stellen Sie hier die Transparenz ein. Sie können zwischen verschiedenen Werten und Deckend wählen.

Anzeigezeit des Banners:

Hier könne Sie anpassen wie lange der Infobanner angezeigt wird.

Deep Sleep nach: Diese Funktion schaltet den Receiver nach einer gewünschten Zeitspanne vom Standby-Modus in den Energiespar-Modus (Deep Sleep). Der Receiver verbraucht im Standby Modus weniger Strom als im eingeschalteten Modus. Noch weniger Strom verbraucht er im Deep Sleep-Modus. Zum Einschalten aus dem Deep Sleep-Modus braucht er ca. 35 Sekunden.

Auto Standby nach:

Diese Funktion ermöglicht Ihnen, die Stunden einzustellen, nach denen der Receiver automatisch in den Standby-Modus schalten soll. Wurde der Receiver während der ausgewählten Zeit nicht bedient, schaltet er automatisch in den Standby-Modus. Dies ist eine zusätzliche Möglichkeit, den Energieverbrauch zu reduzieren.

Antennenspannung

Mit ◀ können Sie die Antennenspannung ein- oder ausschalten. Sehen Sie dazu in die Bedienungsanleitung der Antenne, bevor Sie diese anschließen. Wählen Sie Ein, wenn Sie eine aktive Innen- oder Außenantenne verwenden, welche eine Versorgungsspannung von 5 V DC benötigt und weniger als 100 mA verbraucht, andernfalls wählen Sie Aus.

7.3.3 Kindersicherung

Zum Öffnen dieses Untermenüs geben Sie bitte Ihren PIN Code ein (WERKSSEITIGER PIN: 0000).

Menüsperre: Stellen Sie diese Einstellung auf Ein wenn Sie die wichtigsten Menüs sperren wollen. Lassen Sie die Einstellung auf Aus wenn Sie dies nicht wünschen.

Receiversperre: Stellen Sie diese Einstellung auf Ein wenn Sie verhindern wollen, dass das Gerät unerwünscht in Betrieb genommen wird bzw. ferngesehen wird. Nach dem Einschalten müssen Sie dann Ihren PIN Code eingeben (WERKSSEITIGER PIN: 0000). Lassen Sie die Einstellung auf Aus wenn Sie dies nicht wünschen.

Altersbeschränkung:

Die Funktion Altersbeschränkung hängt wesentlich von den Informationen ab, die vom Serviceanbieter übertragen werden. Der Serviceanbieter kann Altersbeschränkungen für die Wiedergabe von Sendungen entsprechend der Gesetzgebung des Landes, in dem die Sendung ausgestrahlt wird, einstellen.

Alter: Stellen Sie hier das entsprechende Alter ein.

PIN-Code ändern:

Drücken Sie hier OK, wenn Sie den PIN-Code ändern wollen, danach müssen Sie den bisherigen und den neuen PIN-Code bestätigen. Zur Eingabe verwende Sie die 0-9 Tasten.

7.3.4 Zeit Einstellungen

In diesem Menü können Sie Synchronisierungseinstellungen der Uhrzeit und des Datums festlegen, Uhrzeit und Datum manuell einstellen und die Dauer für die Anzeige am Informationsbanner festlegen.

Zeit Einstellung: Wählen Sie Auto, um die Zeit und Zeitzone automatisch zu synchronisieren, oder Manuell, um die Zeit manuell einzustellen.

Zeitzone: Hier kann bei manueller Zeit Einstellung die Zeitzone angepasst werden.

Sommerzeit: Diese Einstellung ist nur verfügbar, wenn Sie die Zeit Manuell eingestellt wird.

Bei der Umstellung von Winterzeit auf Sommerzeit ist es beim manuellen Zeitbezug erforderlich, die Sommerzeit auf Ein zu stellen.

7.3.5 Timer

Verwenden Sie die Timerfunktion, um zu einer bestimmten Zeit, zu einer gewünschten Sendung zu schalten. Drücken Sie OK, um einen Timer zu öffnen.

Timer Modus: Verwenden Sie ◀▶, um zwischen Einmal, Montag-Freitag, Täglich, Wöchentlich oder Monatlich zu wählen, werksseitig ist die Einstellung auf Aus gesetzt.

Timer Aktion: Einschalten ist hier vorgegeben, um den Receiver zu dem gewünschten Zeitpunkt einzuschalten.

Kanal: Mit OK öffnen Sie die Kanalliste und mit ▲▼ bzw. P+/- wählen Sie den gewünschten Kanal und drücken OK zum Übernehmen.

Start Datum: Geben Sie hier mit 0\~9 das gewünschte Datum ein.

Startzeit: Geben Sie hier mit 0\~9 die Startzeit ein.

Endzeit: Geben Sie hier mit 0\~9 die gewünschte Endzeit ein.

Standby nach Timer Ablauf:

Stellen Sie hier ein, ob der Receiver nach Ablauf des Timers immer in Standby schalten soll oder eingeschalten bleiben soll.

Nachdem Sie alle Einstellungen vorgenommen haben, wählen Sie mit ▲▼ Speichern und drücken OK.

HINWEIS: Die Einstellung für Standby nach Timer Ablauf bezieht sich auf alle Timer.

Das Menü enthält Informationen über die Hard- und Software Versionen des Receivers.

Weiters finden Sie hier die Identifizierungsnummer des Receivers genannt CLIENT-ID, die auch für die Anmeldung und Bezahlung von Pay-TV Sendern nötig ist. Die CLIENT-ID finden Sie auch auf der Unterseite des Receivers. Sollten Sie unseren Service kontaktieren, halten Sie bitte diese Informationen bereit, da diese zur schnelleren Abwicklung Ihrer Anfrage beitragen können.

7.4 Update

Dieses Menü beinhaltet zwei Möglichkeiten zur Durchführung eines Updates.

7.4.1 Software-Update über USB

Befolgen Sie die Anweisungen für das Software-Update sorgfältig, um die Software auf einem externen USB-Gerät zu aktualisieren.

ANMERKUNG:

■ Warten Sie, bis das Software-Update abgeschlossen ist. Vermeiden Sie jegliche Arbeitsschritte bis der Update-Vorgang abgeschlossen ist oder eine Fehlermeldung angezeigt wird.
■ Trennen Sie den Receiver nicht vom Netz, bis das Software-Update abgeschlossen ist.
■ Trennen Sie nicht das USB-Gerät vom Receiver bis das Software-Update abgeschlossen ist.

Die Nichteinhaltung der oben genannten Anweisungen kann zu Schäden des Receivers führen und die Garantieansprüche können somit erlöschen.

7.4.2 Software Update via OTA

Von Zeit zu Zeit ergibt sich die Notwendigkeit eines Software-Updates, wenn der Receiver in Betrieb ist. Das hängt von ständigen Verbesserungen der Receiver-Funktionen, Beheben von aufgedeckten Mängeln und Aktualisierungen des Entschlüsselungssystems ab.

Voraussichtlich wird eine neue Software Version für diesen Receiver über das terrestrische Antennensignal vom Serviceanbieter angeboten.

Sobald eine neue Software für Ihren Receiver erhältlich ist, wird das Update erkannt. Sie können entscheiden, ob Sie das Update gleich durchführen wollen, oder erst, wenn Sie den Receiver in Standby setzten.

Während des Software-Updates wird ein Fortschrittsbalken am Bildschirm angezeigt. Nach Abschluss des Software-Updates startet der Receiver automatisch neu und schaltet auf den zuletzt gesehenen Sender.

HINWEIS:

■ Warten Sie bis das Update abgeschlossen ist. Führen Sie keine Maßnahmen durch bis das Update abgeschlossen ist oder eine Fehlermeldung erscheint.
■ Trennen Sie den Receiver nicht vom Netz bis das Software-Update abgeschlossen ist.
■ Trennen Sie die Antenne NICHT vom Receiver bis das Software-Update abgeschlossen ist.

Die Nichteinhaltung der oben genannten Anweisungen kann zu Schäden des Receivers führen und die Garantieansprüche erlöschen.

7.5 CA Menü

Dieses Menü beinhaltet alle wichtigen und notwendigen Informationen zum integrierten Verschlüsselungssystem. Sollte es zu Problemen beim Öffnen verschlüsselter Kanäle geben, können diese Daten dem Serviceanbieter bzw. die Servicehotline bei der Lösung helfen.

7.5.1 Service Status

In diesem Menü finden Sie Informationen über den Entschlüsselungs-Status.

7.5.2 Loader Status

In diesem Menü finden Sie Informationen über den Loader-Status.

7.5.3 Produktstatus

Der Produktstatus zeigt den aktuellen Status und Informationen über ein oder mehrere Produkt(e) an, die Sie über Ihren Serviceanbieter aktiviert haben. Jedes Produkt ist mit Datum und Dauer gekennzeichnet.

7.5.4 Client Status

Dieses Menü zeigt alle Details des integrierten Verschlüsselungssystems und dessen Eigenschaften an.

7.5.5 Regions Status

In diesem Menü können spezifische regionale Daten je nach Land angezeigt werden.

7.5.6 Nachrichten

In diesem Menüpunkt öffnen Sie Nachrichten von Ihrem Serviceanbieter. Verwenden Sie ▲▼ und OK, um den Inhalt auswählen und anzeigen zu können.

8.0 FEHLERBEHEBUNG

Es gibt viele Ursachen, die den Normalbetrieb Ihres Receivers beeinflussen können. Wenn der Receiver nicht zufriedenstellend funktioniert, halten Sie sich bitte an die unten angeführten Anweisungen.

Öffnen sie nicht das Gehäuse des Receivers. Durch das Öffnen des Gehäuses beschädigen Sie die Garantieversiegelung. Dadurch verfallen jegliche Garantieansprüche.

Problem Mögliche Ursache Behebung
Das Lämpchen für den Standby- Modus leuchtet nicht.	Der Receiver ist vom Stromnetz getrennt.	Überprüfen Sie, ob das Netzteil an eine geeignete Steckdose angeschlossen ist. Überprüfen Sie, ob der Stecker des Netzteils an den Receiver angeschlossen ist.
Der Receiver ist über	ein Verlängerungskabel angeschlossen und der Schalter am Verlängerungskabel ist auf „AUS“ gestellt.	Schalten Sie den Stromschalter ein.
Kein Signal Die Antenne	ist nicht angeschlossen.	Überprüfen Sie das Antennenkabel.
Die Antenne ist beschädigt oder nicht richtig ausgerichtet.	nicht richtig ausgerichtet.	Überprüfen Sie die Position der Antenne.
Das Kabel zwischen Antenne	Antenne und Receiver ist beschädigt oder das Kabel ist nicht ordnungsgemäß angeschlossen.	Überprüfen Sie den Zustand des Kabels und kontrollieren Sie, ob alles fest angeschlossen ist.
Es ist eine aktive Antenne	angeschlossen, die eine Stromversorgung über das Signalkabel erfordert.	Aktivieren Sie im Menü des Receivers die Stromversorgung der Antenne.
Am Fernsehgerät wurde nicht der Eingang gewählt, der dem Ausgang am Receiver entspricht.	Wählen Sie den richtigen Eingangsstecker des Fernsehgeräts für den Anschluss des Receivers. Überprüfen Sie die Kabel.
Kein Bild oder Ton Der Stecker ist nicht ordnungsgemäß angeschlossen.	Überprüfen Sie, ob die Kabel ordnungsgemäß an die Ausgänge des Fernsehgeräts und des Receivers angeschlossen sind. Trennen Sie Receiver und Fernsehgerät vom Stromnetz. Trennen Sie das Kabel, das Receiver und Fernsehgerät verbindet, von beiden Geräten. Schließen Sie das Kabel erneut an, überzeugen Sie sich davon, dass es richtig angeschlossen ist und davon, dass das Kabel fest in die Anschlüsse eingesteckt ist.
Schlechte Bild- oder Tonqualität	Unzureichender Signalempfang wegen Schlechtwetters.	Für einen stabilen Signalempfang bei Schlechtwetter kann es sein, dass die Verwendung einer qualitativ höherwertigen Antenne erforderlich ist.
Die Antenne ist beschädigt oder vereist (bei Außen- oder Dachantennen).	Überprüfen Sie den Zustand der Antenne und des Kabels.
Das Kabel von der Antenne zum Receiver ist beschädigt.
Die Zimmerantenne wurde bewegt und die Signalstärke ist unzureichend.	Stellen Sie die Antenne dorthin zurück, wo ein konstanter Empfang möglich war. Überprüfen Sie Signalstärke und -qualität.
Die Speisung der aktiven Antenne ist ausgeschaltet.	Aktivieren Sie im Menü des Receivers die Speisung der Antenne.
Meldung, dass der Sender verschlüsselt ist	Der Sender ist verschlüsselt. Es ist möglich, dass der Sender nicht in dem Paket enthalten ist, das Ihr Betreiber aktiviert hat. Kontaktieren sie die Hotline unter 0810 96 97 98 (max. € 0,1/Min.) oder www.simpliTV.at
Der Receiver lässt sich nicht mithilfe der Fernbedienung steuern	Die Batterien sind leer. Tauschen Sie die Batterien aus.
	Der Infrarotsensor ist durch Fremdgegenstände verdeckt.	Richten Sie die Fernbedienung auf den Infrarotsensor. Entfernen Sie Fremdgegenstände vor dem Infrarotsensor.
	Der Receiver ist ausgeschaltet. Schalten Sie den Receiver aus und ein.
PIN-Code für den verschlüsselten Sender vergessen	Kontaktieren sie die Hotline unter 0810 96 97 98 (max. € 0,1/Min.) oder www.simpliTV.at

9.0 SPEZIFIKATIONEN

Tuner

Eingang: IEC60169-2, Female, 75 Ohm nominal

Eingangsfrequenzbereich: UHF: 474 \~ 858 MHz

Eingangspegel: -70 dBm \~ -10 dBm

Antennenspannung: 5 V DC, max 100 mA, Überspannungsschutz

Demodulation:

Demodulations-Modi: normal und erweitert

Schutzintervall: DVB-T2 = 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4

Video Decoder:

Profilpegel: MP@HL, MPEG-4 H.264/AVC

Bildauflösung: 576i, 576p, 720p, 1080i

Decoding & Video Out: PAL

Bildformat: 4:3, 16:9

Audiounterstützung: Dolby Digital Plus*/AC3+/PCM

MPEG MusiCam Layer II

Sampling Rate: 32, 44.1, 48 KHz

Audio Modus: Stereo, Mix, Mono L/R

* Dolby Digital Plus und das Doppel-D Symbol sind eingetragene Warenzeichen der Dolby Laboratories

Anschlüsse:

ANT IN - IEC Female

USB 2.0: 5 V/500 mA (max.) unterstützt

HDMI

S/PDIF: Koaxial Ausgang

TV SCART (CVBS, Audio L&R)

IR (Anschluss für optionalen Infrarot-Sensor)

Netzadapter (DC 12 V, 1 A, 12 W)

Allgemeine Daten:

Netzspannung: 100 - 240 V AC \~ 50/60 Hz

Eingangsspannung: DC 12 V, 1 A

Stromverbrauch: 5.4 W (typ.), 12 W (max)

Stromverbrauch im Standby: max. 0.5 W

Betriebstemperatur: 5 °C \~ +50 °C

Lagertemperatur: -25 °C \~ +70 °C

Relative Feuchtigkeit: 10\~85%, RH, nicht-kondensierend

Abmessungen (BxTxH) in mm: 170 x 132 x 40

Netto-Gewicht: 0.35 kg
