Produkttyp	Digitaler terrestrischer Receiver (DVB-T)
Marke	STRONG
Modell	SRT 51
Abmessungen (B x T x H)	135 x 55 x 18 mm
Gewicht	ca. 120 g
Stromversorgung	Netzadapter 100-240 V AC, 50/60 Hz, Ausgang 5 V DC, 2,5 A
Leistungsaufnahme (max.)	3,5 W
Leistungsaufnahme Standby	3,35 W
Frequenzbereich	VHF 174-230 MHz / UHF 470-862 MHz
Demodulation	QPSK, 16QAM, 64QAM
Videoauflösung	720 x 576 (PAL) / 720 x 480 (NTSC)
Bildformate	4:3 Letterbox, 4:3 Pan & Scan, 16:9
Audio-Decoder	MPEG/MusiCam Layer I-II, Stereo, Zweikanal, Joint Stereo, Mono
Anschlüsse	ANT IN (IEC-Buchse), DC IN (5 V), IR-Sensor, SCART
Programmspeicherplätze	1000
Sendersuchlauf	Automatisch und manuell
Elektronischer Programmführer (EPG)	Ja, bis zu 7 Tage Vorschau
Timer-Funktion	Ja, bis zu 10 Timer-Ereignisse
Kindersicherung	Ja, Kanalsperre und Menüsperre mit PIN-Code
Antennenspannung	5 V, ein-/ausschaltbar (für aktive Antennen)
Spiele	Mine, Tetris, Gomoku
Zubehör	Bedienungsanleitung, Fernbedienung, IR-Sensor, Antenne, Netzteil
Betriebstemperatur	0 °C bis 50 °C

Häufig gestellte Fragen - SRT 51 STRONG

Wie schließe ich den Strong SRT 51 an?

Verbinden Sie den IR-Sensor mit dem Receiver, schließen Sie die Antenne an den ANT IN-Anschluss an und stecken Sie das SCART-Kabel in den SCART-Eingang Ihres Fernsehers. Stecken Sie das Netzteil in die Steckdose und schalten Sie den Receiver ein.

Warum funktioniert die Fernbedienung nicht?

Stellen Sie sicher, dass der IR-Sensor richtig angeschlossen ist und die LED leuchtet. Richten Sie die Fernbedienung direkt auf den Sensor und entfernen Sie Hindernisse. Überprüfen Sie die Batterien oder legen Sie sie neu ein.

Wie führe ich die Erstinstallation durch?

Schalten Sie den Receiver ein. Folgen Sie dem Installationsassistenten: Wählen Sie Land, Sprache, Zeitzone und schalten Sie bei Bedarf die Antennenspannung ein. Bestätigen Sie die automatische Suche, um alle verfügbaren Sender zu finden.

Wie kann ich Sender sortieren oder löschen?

Gehen Sie zu Programmliste > TV-Programmliste oder Radio-Programmliste. Wählen Sie einen Sender aus und nutzen Sie die Funktionen Fav., Versch. oder Lösch. Zur Sortierung wählen Sie Sortierung nach Name, Service-ID oder Kanalnummer.

Wie sperre ich bestimmte Sender?

Aktivieren Sie die Kindersicherung im Menü. Geben Sie den PIN (werksseitig 0000) ein und setzen Sie die Kanalsperre auf Ja. Wählen Sie dann die zu sperrenden Sender aus der Liste.

Was mache ich, wenn kein Signal empfangen wird?

Überprüfen Sie die Antennenverbindung und das Kabel. Stellen Sie sicher, dass die Antennenspannung im Menü Systemeinstellungen auf Ein gesetzt ist, falls Sie eine aktive Antenne verwenden. Führen Sie einen erneuten Sendersuchlauf durch.

Wie kann ich den PIN-Code ändern?

Gehen Sie zu Kindersicherung > PIN ändern. Geben Sie den alten PIN ein, dann zweimal den neuen PIN. Bestätigen Sie mit OK. Der neue PIN ist ab sofort gültig.

Kann ich die Menüfarbe und das Aussehen ändern?

Ja, wählen Sie OSD Design im Hauptmenü. Sie können die Menüfarbe, Transparenz und das Rahmenmuster nach Ihrem Geschmack anpassen.

Wie nutze ich die Timer-Funktion?

Gehen Sie zu Timer im Hauptmenü. Wählen Sie eine Aufgabe (1-10) und stellen Sie Modus, Start- und Enddatum/-zeit sowie den Kanal ein. Bestätigen Sie mit OK. Die Aufgabe wird auf Aktiv gesetzt.

Was tun, wenn der PIN für die Kindersicherung vergessen wurde?

Der werksseitige PIN lautet 0000. Falls Sie ihn geändert haben, prüfen Sie, ob Sie den neuen PIN notiert haben. Andernfalls kontaktieren Sie den technischen Support von STRONG.

BEDIENUNGSANLEITUNG SRT 51 STRONG

Digital Terrestrischer Receiver SRT 51

Abbildung ähnlich

Bedienungsanleitung

Inhaltsverzeichnis

1. Funktionen und Zubehör......2
2. Verbindung....3
3. Fernbedienung....3
4. Erstmalige Installation....4
5. Hauptfunktionen....5

5.1 Menüstruktur....5
5.2 Hauptmenü 6
5.3 Programmliste 6
5.4 Programmsuche ....7
5.5 Kindersicherung....8
5.6 Systemeinstellungen ....9
5.7 Spiele....11
5.8 Weitere Funktionen 11
5.9 OSD Design....12
5.10 Timer 13

1. Technische Daten....13

A. Fehlersuche ....14
B. Werksseitiger PIN-Code....15

Vielen Dank dafür, dass Sie sich für den digitalen terrestrischen Receiver SRT 51 von STRONG entschieden haben. Dieser Receiver mit SCART Anschluss ist eine unserer neuesten Entwicklungen und wurde so entwickelt, dass er sicher an Ihr Fernsehgerät angesteckt werden kann.

1. Funktionen und Zubehör

• Für alle frei empfangbaren, digitalen TV- und Radioprogrammen (über Außen- oder Zimmerantenne*)
• Terrestrischer Receiver für den direkten Anschluss an den TV SCART
• Fernbedienung des Receivers mittels Infrarotauge
• Entspricht DVB-T Norm mit UHF/VHF Tuner
  • Mit Installations-Wizard
• Einfache Installation & benutzerfreundliche Menüführung
• Hervorragende digitale Bild- und Tonqualität
• Antennenverstärker wird über Receiver versorgt (5 V Spannung)
  • 1.000 Programmspeicherplätze
• Favoritenliste für Radio- und TV Programme
• Kindersicherung für Menü und Sender
• Teletext via Receiver und Fernbedienung des Fernsehers
• Elektronischer Programmführer (EPG) für laufende und folgende Programminformationen - mit Programmvorschau von bis zu 7 Tagen
• Mehrsprachige Audiosprache und Untertitel
  • Benutzerfreundliche Menüführung
  • Bedienungsfreundliche Fernbedienung
  • Niedriger Stromverbrauch
  • Automatischer und manueller Sendersuchlauf
  • Erweiterte Timer-Funktion
• Mosaik-Funktion: Bildüberblick von 9 TV Sendern
• Schnelle Umschaltzeiten bei Senderwahl
• Spiele (Mine, Tetris, Gomoku)
• Kalender
  * abhängig von lokalen Signalbedingungen

Zubehör:

Bedienungsanleitung

Fernbedienung

Infrarot-Sensor

Antenne

Netzteil

2. Verbindung

Stecken Sie den IR-Stecker in den SRT 51, und stellen Sie sicher, dass die Verbindung ordnungsgemäß hergestellt wurde. Nachdem Sie das Netzteil an die Netzquelle angeschlossen haben, sollte die LED-Leuchte des IR-Sensors aufleuchten, sonst funktioniert die Fernbedienung nicht. Schließen Sie die Antenne an den SRT 51 an und stecken Sie den Receiver an die Scart Buchse des Fernsehgeräts, des DVD- oder Videorekorders oder eines weiteren Receivers, der an den Fernseher angeschlossen ist.

Schaltet Receiver ein bzw. aktiviert den Standby-Modus.

MUTE Deaktiviert die Tonausgabe des Receivers.

JUMP Wechselt zwischen dem letzten und dem aktuellen Kanal.

0 \~ 9 Kanalauswahl

VOL+ / VOL- Lautstärke erhöhen/verringern

CH+ / CH- Nach oben und unten durch Kanäle gehen

▲▼ Menu Off: Wechselt vom aktuellen Programm zum vorherigen/nächsten

Programm.

Menu On: Bewegt den Cursor nach oben/unten

◀▶ Menu Off: Erhöht/Verringert die Lautstärke

Menu On: Bewegt den Cursor nach links/rechts

OK Aktiviert das markierte Menüelement. Zeigt eine Kanalliste, die sich nach

dem TV-/Radio-Modus richtet

INFO Zeigt Informationen über den aktuellen Kanal

MENU Öffnet das Hauptmenü

EXIT Schließt ein Menü oder Untermenü und beendet die ausgeführte Funktion

FAV Zeigt Favoritenliste

FAV +/- Geht nach oben/unten durch die Favoritenliste

SUB Zeigt eine Liste mit Untertitelsprachen, die derzeit vom Kanal unterstützt

werden

TEXT Zeigt Teletext des aktuellen Programms

AUDIO Zeigt eine Liste mit verfügbaren Audiosprachen für den Kanal, den Sie ansehen. Darüber hinaus wird für den aktuellen Kanal Stereo-, Links-Mono- oder Rechts-Mono-Audio eingestellt.

EPG Zeigt das EPG (Electronic Program Guide; Elektronischer Programmführer)

MODE Wechselt zwischen TV und RADIO

MOSAIC zeigt Bilder von neun Kanälen gleichzeitig auf dem Bildschirm an

PAUSE Hält Bild an/Setzt Wiedergabe fort

4. Erstmalige Installation

Sie müssen die Kanäle installieren, wenn Sie Digital SCART SRT 51 zum ersten Mal benutzen.

1. Es erscheint das Fenster „Erstmalige Installation“, wenn Sie den Receiver einschalten. Drücken Sie „YES“, um fortzufahren.

1. Verwenden Sie die Pfeiltasten ▲ / ▼um die Einstellungen zu ändern (Land, Sprache, Zeitzone und Antennenstrom). Verwenden Sie die Pfeiltasten ◀ / ▼um diese Einstellungen zu ändern.

Falls Sie eine aktive Antenne benutzen, die über den Receiver mit Strom versorgt werden kann, gehen Sie mit Hilfe der Navigationstasten ▲ / ▼ auf den letzten Punkt dieses Menüs „Antennenspannung“ und wählen mit den Pfeiltasten ◀ / ▶ „EIN“. Klicken Sie auf „VOR“, um fortzufahren.

1. Verwenden Sie die Pfeiltasten ◀, und drücken Sie „JA“, um fortzufahren. Das System sucht nach dem Sendekanal und speichert die Daten automatisch.

5. Hauptfunktionen

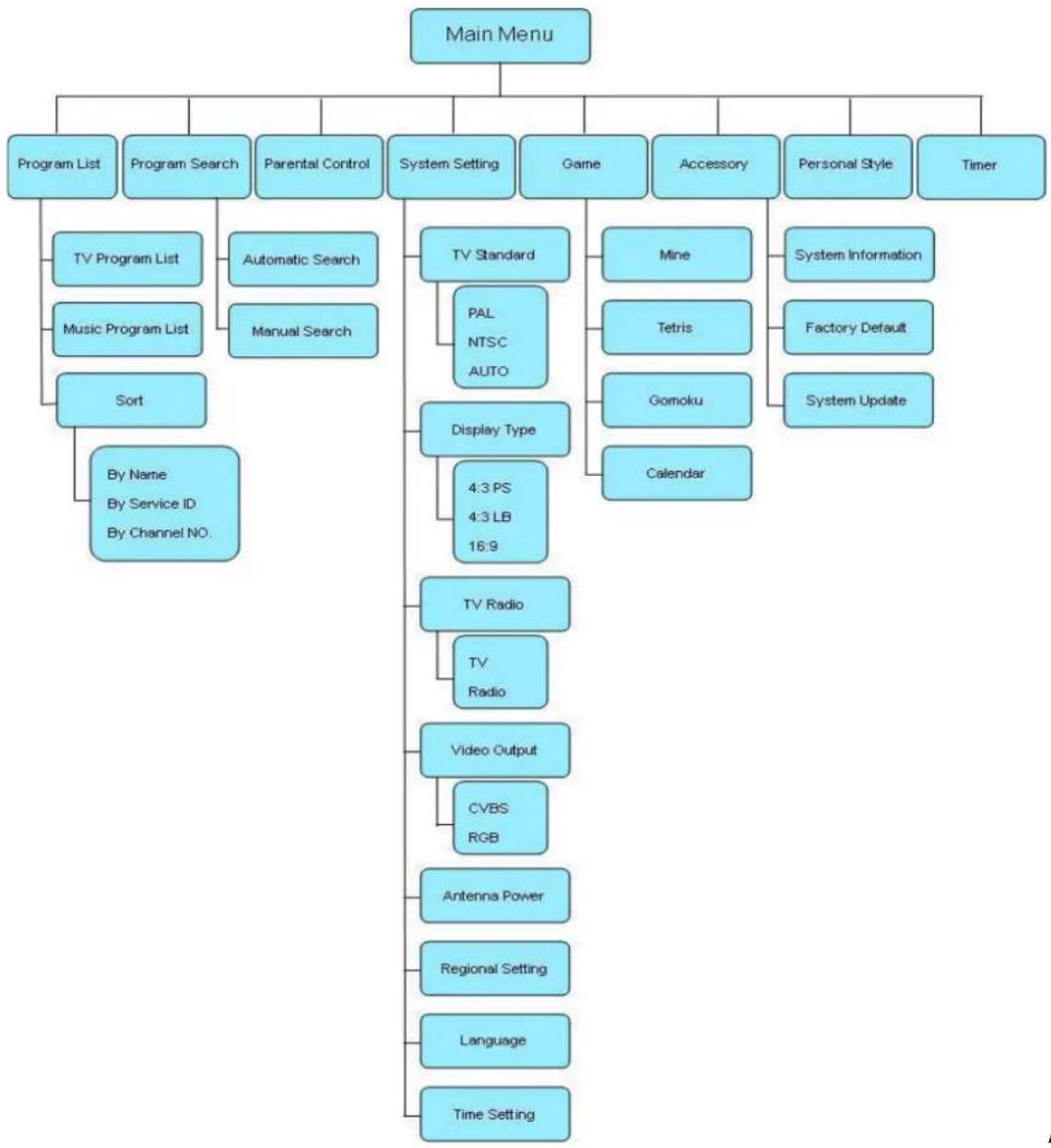

5.1 Menüstruktur

Abb. 1

5.2 Hauptmenü

Drücken Sie auf die Taste „MENÜ“, und verwenden Sie die Pfeiltasten ▲ / ▼ um ein Menüelement auszuwählen. Drücken Sie auf die Taste „OK“ zur Bestätigung oder die Taste „EXIT“, um das Menü zu verlassen.

Abb. 2

5.3 Programmliste

Die Programmliste erscheint u.U. zu komplex für Sie oder enthält Kanäle, an denen Sie nicht interessiert sind. Mit dieser Funktion können Sie die Programmliste bearbeiten.

Drücken Sie auf die Taste „MENÜ“, und verwenden Sie die Pfeiltasten ▲ / ▼um die „Programmliste“ auszuwählen (siehe Abb. 2). Drücken Sie auf die Taste „OK“. Sie sehen die drei Untermenüs TV-Programmliste, Musik-Programmliste und Sortierung.

Verwenden Sie die Pfeiltasten ▲ / ▼um ein Untermenü auszuwählen. Drücken Sie auf die Taste „OK“ zur Bestätigung, oder drücken Sie auf die Taste „EXIT“, um zum vorherigen Menü zurückzugelangen.

Abb. 3

TV-Programmliste / Musik-Programmliste:

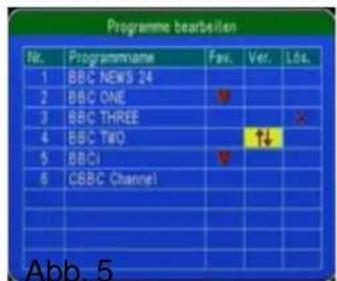

Sie sehen das Fenster „Programme bearbeiten“, wenn Sie das Untermenü TV-Programmliste oder Radio-Programmliste öffnen (siehe Abb. 4). Sie können die Liste, die Ihre bevorzugten Programme enthält, ändern. Verwenden Sie hierzu die folgenden Funktionen: Fav., Versch und Lösch für die Bearbeitung der Programmtabelle. Verwenden Sie die Pfeiltasten ▲ / ▼ um einen Kanal auszuwählen, und drücken Sie auf „OK“, um die Änderungen zu bestätigen (Abb. 5).

Abb. 4

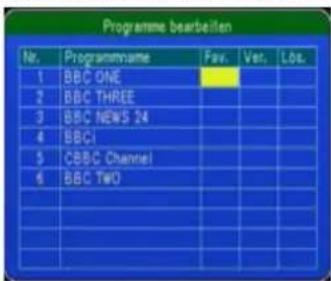

Sortierung: Es gibt drei Untermenüs: Nach Name, Nach Servicekennung und Nach Kanalnummer. Verwenden Sie die Pfeiltasten ▲ / ▼um die Sortierungsposition zu wählen und drücken Sie auf „OK“, um die Änderung zu bestätigen (Abb. 6).

5.4 Programmsuche

Es gibt zwei Untermenüs: Automatische Suche und Manuelle Suche. Drücken Sie auf die Taste „MENÜ“, und verwenden Sie die Pfeiltasten ▲ / ▼ um „Programmsuche“ auszuwählen (siehe Abb. 2).

Wichtig: Falls im Menü „Kindersicherung“ die Kanalsperre aktiviert ist, müssen Sie hier den Pin Code eingeben (Der Pin lautet werksseitig „0000“).

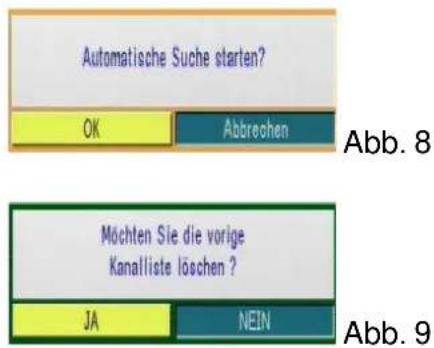

Drücken Sie auf die Taste „OK“. Es erscheinen die zwei Untermenüs Automatische Suche und Manuelle Suche (siehe Abb. 7). Verwenden Sie die Pfeiltasten ▲ / ▼um ein Untermenü auszuwählen und drücken Sie auf „OK“, um das Menü zu öffnen.

Automatische Suche: Wenn Sie die automatische Suche aktivieren, werden Sie gefragt „Automatische Suche starten?“. Wählen Sie „OK“. Drücken Sie „JA“ für „Möchten Sie vorige Kanalliste löschen?“. Das System sucht dann automatisch nach Programmen, die an Ihrem Ort verfügbar sind (siehe Abb. 8-10). Verwenden Sie die Pfeiltasten ◀, um diese Funktion festzulegen und bestätigen Sie mit „OK“.

Den Suchvorgang können Sie durch Drücken der Taste „EXIT“ jederzeit abbrechen. Die bisher gefundenen Programme werden gespeichert. Der Receiver schaltet automatisch auf das erste gefundene Programm.

Abb. 10

Manuelle Suche: Sie können die Funktion „Manuelle Suche“ verwenden, um nach einem bestimmten Sendekanal oder nach einer bestimmten Frequenz zu suchen.

Verwenden Sie die Pfeiltasten ◀, um die Nummer des Sendekanals auszuwählen, und drücken Sie auf die Taste „OK“, um die Auswahl zu bestätigen. (siehe Abb. 11).

Abb. 11

5.5 Kindersicherung

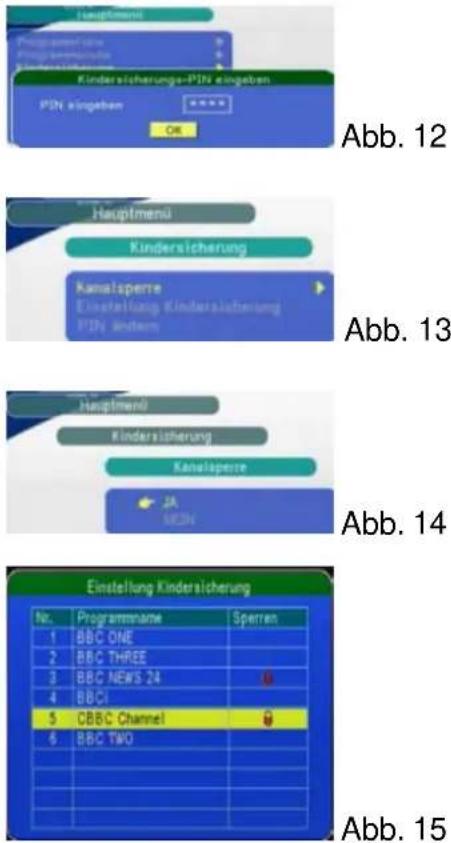

Mit der Kindersicherung können Sie Kanäle und den Zugang zu einigen Menüs mit Hilfe des PIN Codes sperren. Werksseitig ist der PIN auf „0000“ eingestellt. Geben Sie den PIN ein und bestätigen Sie das Untermenü „Kanalsperre“ mit „Ja“. Danach können Sie die Kindersicherung für die Kanäle, die Sie sperren möchten, wählen (siehe Abb. 12-15).

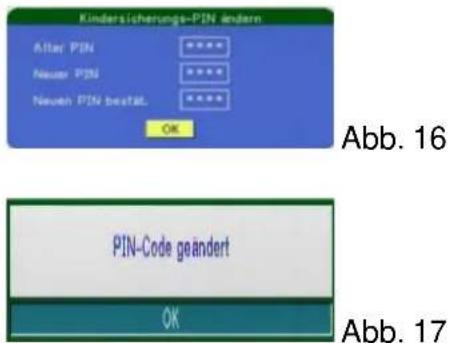

Wenn Sie den werksseitigen PIN-Code (0000) ändern möchten, gehen Sie zum Menü „PIN ändern“. Geben Sie zuerst den alten PIN-Code und dann zweimal den neuen PIN-Code ein. (siehe Abb. 16-17).

5.6 Systemeinstellungen

Drücken Sie auf die Taste „MENÜ“, und verwenden Sie die Pfeiltasten ▲ / ▼ um „Systemeinstellungen auszuwählen (siehe Abb. 2). Es gibt folgende Untermenüs: TV-Standard, TV Format, TV-Radio, Videoausgabe, Antennenspannung, Regionaleinstellung, Sprache und Zeiteinstellung. (siehe Abb. 18). Verwenden Sie die Pfeiltasten ▲ / ▼, um ein Untermenü auszuwählen, und drücken Sie dann auf „OK“, um das Menü zu öffnen.

Abb. 18

TV-Standard: Verwenden Sie die Pfeiltasten ▲ / ▼, um „PAL“, „NTSC“ oder „AUTO“ zu wählen, und drücken Sie auf die Taste „OK“, um die Auswahl zu bestätigen.

Abb. 19

TV-Format: Verwenden Sie die Pfeiltasten ▲ / ▼um das gewünschte Bildschirmformat auszuwählen, und drücken Sie auf die Taste „OK“, um die Auswahl zu bestätigen.

Abb. 20

TV-Radio: Verwenden Sie die Pfeiltasten ▲ / ▼, um „TV“ oder „RADIO“ zu wählen, und drücken Sie auf die Taste „OK“, um die Auswahl zu bestätigen

Abb. 21

Videoausgabe: Verwenden Sie die Pfeiltasten ▲ / ▼, um „CVBS“ oder „RGB“ zu wählen, und drücken Sie auf die Taste „OK“, um die Auswahl zu bestätigen

Abb. 22

Antennenspannung: Verwenden Sie die Pfeiltasten ▲ / ▼, um „EIN“ oder „AUS“ (Werkseinstellung = OFF) zu wählen, und drücken Sie auf die Taste „OK“, um die Auswahl zu bestätigen. Falls Sie eine aktive Antenne verwenden, wählen Sie “EIN”.

Abb. 23

Regionaleinstellung: Verwenden Sie die Pfeiltasten ▲ / ▼, um die Einstellung auszuwählen, die Sie ändern möchten: Land, OSD-Sprache und Zeitzone. Verwenden Sie die Pfeiltasten ◀ / ▶, um die Einstellung zu ändern, und drücken Sie dann auf „OK“, um die Änderung zu bestätigen

Abb. 24

Sprache: Verwenden Sie die Pfeiltasten ▲ / ▼ um die Einstellung auszuwählen, die Sie ändern möchten: OSD-Sprache, 1. Audio-Sprache, 2. Audio-Sprache, DVB Untertitel. Verwenden Sie die Pfeiltasten ▲, ▼ um die Einstellung zu ändern, und drücken Sie dann auf „OK“, um die Änderung zu bestätigen

Abb. 25

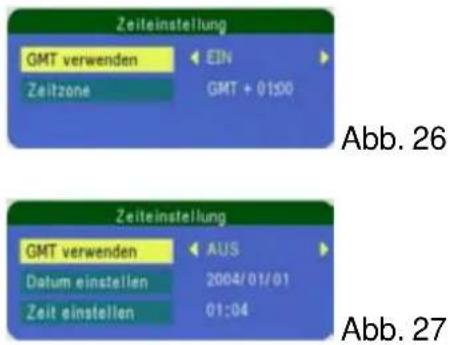

Zeiteinstellung: Wählen Sie mit den Pfeiltasten ▲ / ▼ die Zeit, die Sie ändern möchten: GMT-Verwendung oder Zeitzone. Mit den Pfeiltasten ◀ / ▶ ändern Sie die Einstellung, danach bestätigen Sie mit „OK”. Sie können das Datum und die Uhrzeit ändern, wenn GMT-Verwendung deaktiviert ist. Verwenden Sie die Pfeiltasten ◀ / ▶ um die Einstellung zu ändern, und drücken Sie auf „OK”, um die Änderung zu bestätigen (siehe Abb. 27).

5.7 Spiele

Es gibt vier Untermenüs: Mine, Tetris, Gomoku und Kalender.

Drücken Sie auf die Taste „MENÜ“, und verwenden Sie die Pfeiltasten ▲ / ▼, um „Spiele“ auszuwählen. (siehe Abb. 28). Es erscheinen die vier Untermenüs. Verwenden Sie die Pfeiltasten ▲ / ▼, um ein Untermenü auszuwählen, und drücken Sie dann auf „OK“, um das Menü zu öffnen.

Tetris Tastenbelegung:

Links/Rechts: bewegen den Cursor

Auf: Block rotieren

Ab: fallen lassen

5.8 Weitere Funktionen

Es gibt drei Untermenüs: Systeminformationen, Werkseinstellungen und Systemaktualisierung.

Drücken Sie auf die Taste „MENU“, und verwenden Sie die Pfeiltasten ▲ / ▼um „Weitere Funktionen“ auszuwählen (siehe Abb. 29). Es erscheinen die drei Untermenüs. Verwenden Sie die Pfeiltasten ▲ / ▼, um ein Untermenü auszuwählen und drücken Sie dann auf „OK“, um das Menü zu öffnen.

Systeminformationen: Es wird die Version dieses Systems angezeigt.

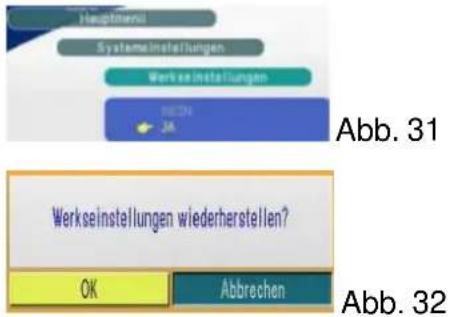

Werkseinstellungen:

Hinweis: Verwenden Sie diese Einstellung ausschließlich, um alle Kanäle und Einstellungen zu löschen. Der Receiver wird auf den Auslieferungszustand zurückgestellt.

Verwenden Sie zur Auswahl die Pfeiltasten ▲ / ▼, bestätigen Sie mit „JA“ und „OK“, um die Standardwerte wiederherzustellen (siehe Abb. 31-32).

Wichtig: Falls im Menü „Kindersicherung“ die Kanalsperre aktiviert ist, müssen Sie hier den Pin Code eingeben (Der PIN lautet werksseitig „0000“).

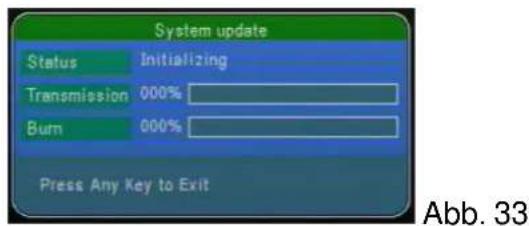

Systemaktualisierung:

Hier können Sie nachschauen, ob eine neuere Software Version für Ihren Receiver vorhanden ist und sie bei Bedarf installieren.

Verwenden Sie die Pfeiltasten ▲ / ▼, um „Systemaktualisierung“ zu wählen, und drücken Sie die Taste „OK“, um die Auswahl zu bestätigen.

WARNUNG: Während des Updates darf der Receiver weder ausgeschalten noch die Stromversorgung unterbrochen werden!

5.9 OSD Design

Mit dieser Funktion können Sie Menüfarbe, Transparenz und Randmuster ändern.

Verwenden Sie die Pfeiltasten ◀ ▶, um Ihren persönlichen Stil einzurichten und drücken Sie auf „OK“, um die Änderung zu bestätigen

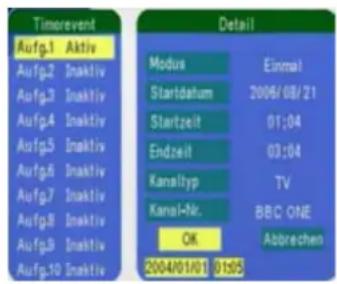

5.10 Timer

Verwenden Sie die Pfeiltasten ▲ / ▼ um eine Aufgabe auszuwählen, und drücken Sie auf die Taste „OK“, um die Auswahl zu bestätigen. Verwenden Sie die Pfeiltasten ▲ ▼ ◀ ▶ / , um diese Einstellungen zu ändern. Drücken Sie auf die Taste „OK“ zur Bestätigung. Die Aufgabe wechselt dann nach „Aktiv“.

Abb. 35

6. Technische Daten

Tuner, Demodulator:

Frequenzbereich: VHF 174 \~ 230 MHz / UHF 470 \~ 862 MHz

Eingangspegel: -80dBm \~ -25dBm

IF Bandbreite: 6MHz, 7MHz und 8MHz

Demodulation: QPSK, 16QAM, 64QAM

Video Decoder:

Bildauflösung: 720*576(PAL) / 720*480 (NTSC)

Bildformat: 4:3 Letter Box, 4:3 Pan & Scan, 16:9

Audio Decoder:

MPEG/MusiCam Layer I-II

Audio Art: Stereo, Zweikanal, Joint Stereo, Mono

Anschlüsse:

ANT IN (IEC Buchse)

DC IN (5V)

IR Sensor

SCART

Allgemeine Daten:

Netzadapter 100-240 VAC, 50-60Hz, 0.5A auf 5 VDC, 2.5A

Leistungsaufnahme (max): 3.5 W

Leistungsaufnahme Standby: 3.35 W

Betriebstemperatur: 0 \~ 50°C

Lagertemperatur: -20 \~ 70°C

Feuchtigkeit: 0 \~ 90%

Geräteabmessung (BxTxH) in mm: 135 x 55 x 18

Gewicht: 120 g

Hinweis: Änderungen des Produktdesigns und der Spezifikationen sind vorbehalten.

Gewicht und Geräteabmessung sind ungefähre Angaben.

A. Fehlersuche

In manchen Regionen ist das digitale terrestrische Signal möglicherweise nicht stark genug. In diesem Fall sollten Sie eine Antenne mit Verstärker verwenden, um Programme mit schwachem Signal zu empfangen.

Problem	Mögliche Ursache Lösung
Standby LED leuchtet nicht	Gerät ist nicht angesteckt.Eine Sicherung in diesem Stromkreis ist durchgebrannt	Überprüfen Sie die Steckverbindung des Gerätes.Überprüfen Sie die Sicherung in Ihrem Verteilerschrank.
Kein Signal	Antenne ist nicht mit dem Receiver verbunden.Antenne/Antennenkabel wurde beschädigt.Sie befinden sich außerhalb des digitalen Empfangsbereichs.	Stecken Sie die Antenne an.Überprüfen Sie die Antenne/Antennenkabel.Wenden Sie sich an Ihren Fachhändler.
Sie sehen die Meldung „Verschlüsselter Kanal“	Der Kanal ist verschlüsselt.	Schalten Sie auf einen anderen Kanal.
Keine Reaktion des Receivers auf die Fernbedienung	Der Receiver ist ausgeschaltet.Fernbedienung zielt nicht auf IR-Empfänger.IR-Empfänger ist verdeckt.Batterien sind leer od. schlecht eingelegt.	Schalten Sie den Receiver ein.Halten Sie die Fernbedienung in Richtung IR-Empfänger.Entfernen Sie das Hindernis.Batterien wechseln od. ändern Sie die Lage der Batterien.
Sie haben den PIN Code für die Programmsperre vergessen		Falls Sie dien PIN Code im Kap.„Werksseitiger PIN Code“ eingetragen haben, sehen Sie bitte dort nach. Sonst kontaktieren Sie bitte die Service Hotline.
Der Receiver wurde an einem anderen Ort aufgestellt, wo Sie keinen digitalen terrestrischen Empfang haben.	Möglicherweise ist eine Hausantennenanlage vor Ort vorhanden, die den Empfang des digitalen Signals nicht ermöglicht.	Versuchen Sie den Receiver direkt an eine Antenne anzuschließen, um ein Signal zu empfangen z.B. eine Zimmer- od. Dachantenne

B. Werksseitiger PIN-Code

Der werksseitige PIN Code lautet: 0000

Falls Sie diesen ändern, tragen Sie bitte hier zur Sicherheit den neuen PIN Code ein:
