| Produkttyp | Farbfernseher mit Plasmabildschirm |
| Bildschirmgröße | 42 Zoll (16:9) |
| Betriebsspannung | 230-240 V ~, 50 Hz |
| Leistungsaufnahme (max.) | 355 W (Box + Bildschirm) |
| Leistungsaufnahme Bereitschaft | Box < 7 W, Bildschirm < 3 W |
| Audioausgangsleistung | 2 x 14 W RMS (10% THD) |
| Antennenanschluss | 75 Ohm, asymmetrisch |
| TV-Norm | PAL/SECAM (VHF/UHF/Kabel) |
| Programmspeicher | 100 Sender |
| Anschlüsse (Rückseite) | 4x Scart, VGA, DVI, Antenne, BAV Ein-/Ausgang, Lautsprecher (L/R), Subwoofer |
| Anschlüsse (Vorderseite) | AV (Video/Audio L/R), S-VHS, Kopfhörer |
| Besondere Funktionen | A.P.S. (Automatischer Programmsuchlauf), Teletext mit Fasttext, PIP/PAP/PAT, Digitaler Zoom/Schwenk, Sleep-Timer, AVL (Automatische Lautstärkebegrenzung) |
| Tonmodi | Mono, Stereo, Dual A/B (German+Nicam) |
| Wandmontage | Möglich (Wandhalterung im Lieferumfang? Optional) |
| Zubehör | Fernbedienung (2x AAA-Batterien), Netzkabel, LVDS-Kabel |
| Gewicht | Nicht angegeben (ca. 30-35 kg typisch für 42" Plasma) |
| Abmessungen (ohne Fuß) | Nicht angegeben (ca. 1050 x 650 x 100 mm) |
Häufig gestellte Fragen - CTV 4820 AEG
Benutzerfragen zu CTV 4820 AEG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fernseher kostenlos im PDF-Format! Finden Sie Ihr Handbuch CTV 4820 - AEG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CTV 4820 von der Marke AEG.
BEDIENUNGSANLEITUNG CTV 4820 AEG
Fernbedienungstasten 2
PLASMABILDSCHIRM 3
PLASMABOX 4
Wandmontage des Plasmabildschirms .... 5
Montage der Lautsprecher (optional) .. 5
Vorbereitungen 7
Produktmerkmale 7
Sicherheitshinweise 7
Vor dem Einschalten des
Fernsehgeräts 9
Stromanschluss 9
Anschlussmöglichkeiten an der RF-Eingangsbuchse 9
Andere Geräte anschließen 9
Einlegen der Batterien in die Fernbedienung 9
Ein- und Ausschalten des
Fernsehgeräts 9
Fernsehgerät einschalten 9
Fernsehgerät ausschalten 10
Bedienung des Fernsehgeräts ...... 10
Starten des Automatischen Programmiersystems (APS) ...... 10
Bedienung mit den Tasten auf der Plasma-TV-Box 10
Bedienung mit den Tasten der Fernbedienung 11
Layoutmenü 11 Bildmenü 12
Wenn am Plasma-Fernsehgerät ein VGA- oder DVI-Signal angeschlossen ist: 13
Fenstermenü 13
Wenn am Plasma-Fernsehgerät ein VGA- oder DVI-Signal angeschlossen ist: 14
Audiomenu 15
Optionsmenü 16
Einstellungsmenü 17
APS-Untermenü 18
Programmtabelle 18
Programmmenü 19
Auswahl der Signalquelle 20
Weitere Funktionen 21
TV-Status 21
Aktives Fenster einschalten 21
Programmtausch (SWAP) 21
Standbild 21
Tonanzeige 21
Stummschalten-Anzeige 22
AV-Betriebsarten 22
Teletext 22
Teletext aktivieren 22
Teletextseite aufrufen 22
Indexseite aufrufen 23
Teletext zusammen mit TV-Programm anzeigen 23
Seite suchen, während das TV-Programm läuft 23
Doppelte Texthöhe einstellen 23
„Versteckte“ Informationen zeigen ..... 23
Automatischen Seitenwechsel anhalten 23
Unterseite aufrufen 23
Fasttext 24
Teletext beenden 24
Uhrzeit anzeigen 24

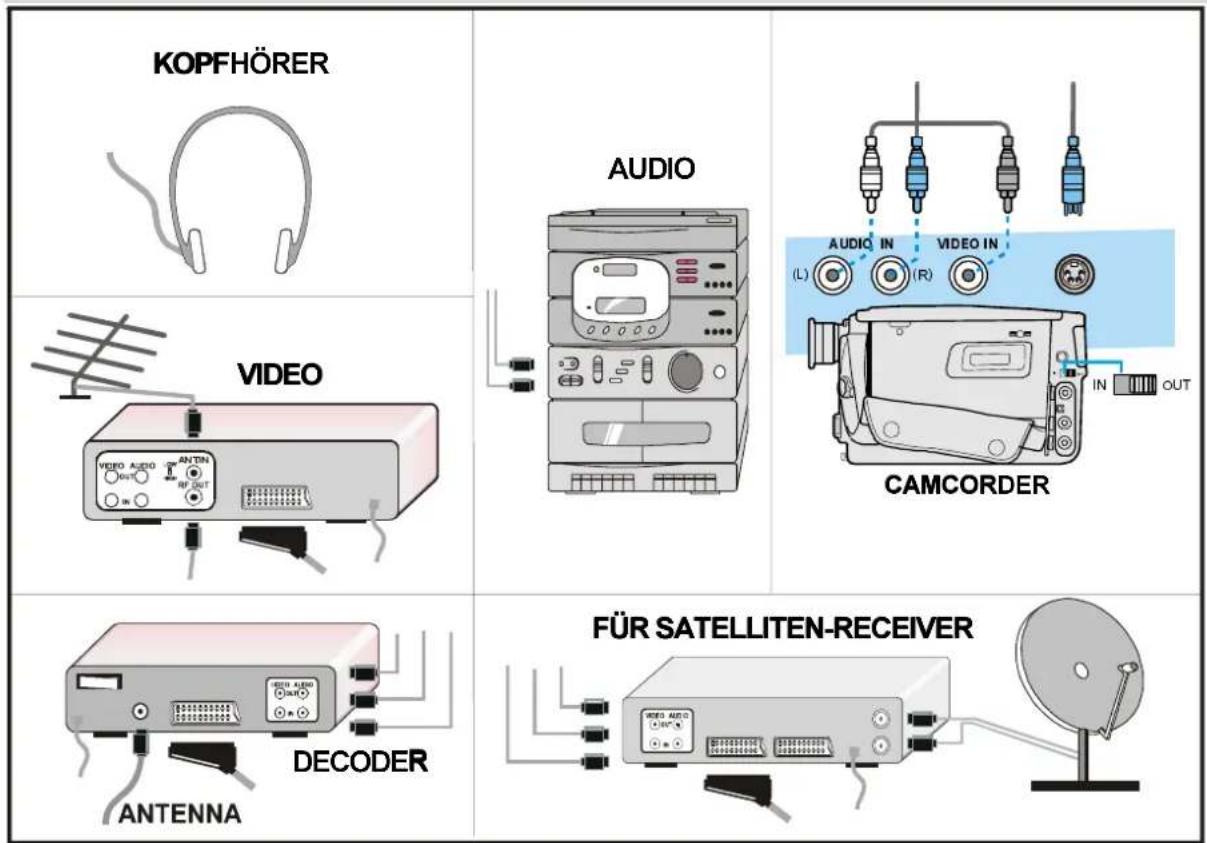

Externe Geräte anschließen 24
Euro-Scart-Anschluss 24
Antennenanschluss 25
Decoder...... 25
TV und Videorecorder 25
NTSC-Wiedergabe 25
Kopiereinrichtung.... 25
Testsignal des Videorecorders suchen und speichern .... 25
Kamera und Camcorder 25
Anschließen am FAV-Eingang ..... 25
Anschließen am BAV-Eingang / -Ausgang 27
Anschließen am S-VHS-Eingang ..... 27
Decoder am Videorecorder anschließen 27
Kopfhörer anschließen 27
Externe Lautsprecher anschließen (optional) 27
Tipps 27
Technische Daten 28

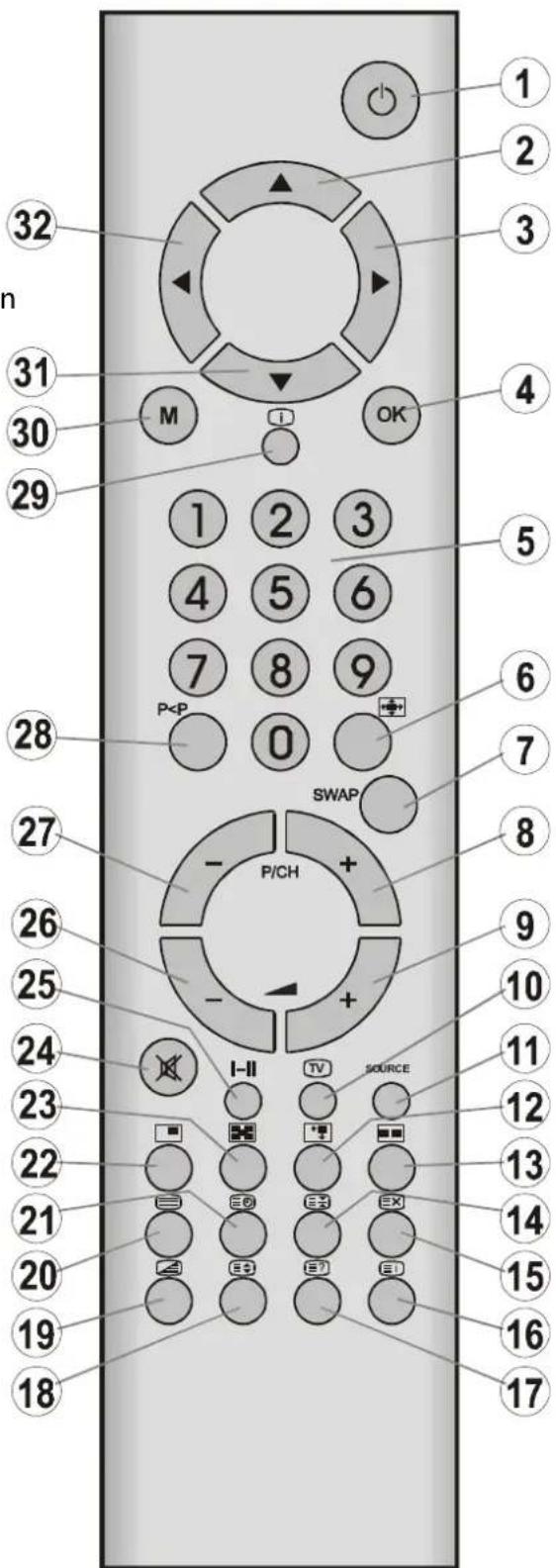

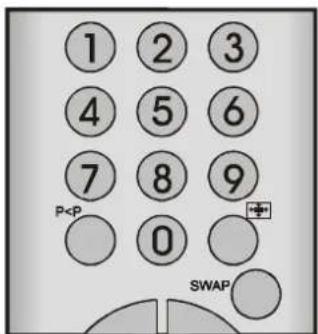

Fernbedienungstasten
1 Bereitschaft
② = Cursor aufwärts
3 ▶ = Cursor rechts
4 OK = Bestätigungstaste / Standbild
5 0 - 9 = Direktprogramm
6 Bildgröße
7 SWAP = Programm / Signalquelle tauschen
8 P/CH + = Programm aufwärts
9 Lautstärke erhöhen
10 TV / Menü verlassen
11 SOURCE = Auswahl der Signalquelle
12 Bild-im-Bild-Größe / GELB
13 Geteilter Bildschirm / BLAU
14 Anhalten
15 Aktualisieren
16 Indexseite
17 Zeigen
18 Vergrößern
19 Mischen / Zoom-Schwenken
20 Teletext
21 Zeit / Unterseite
22 Bild-im-Bild / ROT
23 Bild-im-Bild-Lage / GRÜN
24 Ton aus (Stummschalten)
25 I-II = Mono/Stereo - Zweikanal A-B
26 - Lautstärke verringern
27 - P/CH = Programm abwärts
28 P≠Voriges Programm
29 + nfo (Programmtabelle)
30 M = Menü
31▼ Cursor abwärts
32 ← Cursor links
Wandmontage des Plasmabildschirms
1- Um den Plasmabildschirm an der Wand zu montieren, entfernen Sie zuerst den Standfuß (Abb. 1). Drehen Sie die vier Schrauben (M5 x 20) heraus, mit denen der Fuß am Bildschirm befestigt ist, und entfernen Sie den Standfuß. Das Plasma-Fernsehgerät kann mit oder ohne Lautsprecher an der Wand befestigt werden. 2- Montieren Sie den Wandträger mit vier Wanddübeln (M10 x 50) und vier Schrauben (M7 x 60) gemäß Abbildung 2 an der Wand. Wählen Sie zunächst den Platz aus, an dem der Bildschirm befestigt werden soll. Richten Sie den Wandträger waagerecht an der Wand aus, und markieren Sie die beiden Montagepunkte mit einem Bleistift. Bohren Sie die Löcher für die Kunststoffdübel, und befestigen Sie den Wandträger mit vier Schrauben (M7 x 60) an der Wand. 3- Heben Sie den Plasmabildschirm an, und hängen Sie ihn mit den beiden Aufhängeschrauben auf der Rückseite des Bildschirms in den Löchern am Wandträger ein.Montage der Lautsprecher (optional)
Wenden Sie den Plasmabildschirm auf die Rückseite, und stellen Sie ihn auf eine feste Oberfläche, z.B. auf einen Tisch (Abb. 3). Stellen Sie die Lautsprecher rechts und links neben dem Bildschirm ab. Richten Sie die Lautsprecherhalterungen (je zwei am linken und zwei am rechten Lautsprecher) mit den Bohrungen am Plasmabildschirm aus, und befestigen Sie jede Halterung mit vier Schrauben (M5 x 12) an Lautsprecher und Bildschirm. Schließen Sie die Lautsprecher mit den Lautsprecherkabeln an der Plasmabox an.  ABBILDUNG 1  ABBILDUNG 2  ABBILDUNG 3Vorbereitungen
Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden. Das Gerät kann in tropischem und / oder gemäßigtem Klima eingesetzt werden.Produktmerkmale
• Farbfernsehgerät mit Fernbedienung - Auf 100 Programmplätzen können VHF-, UHF- oder Kabelkanäle programmiert werden • Abstimmung von Kabelkanälen - Sehr einfache TV-Bedienung über benutzerfreundliche Menüführung - Verfügt über 4 Scart-Anschlüsse für externe Geräte (z.B. Videorecorder, Videospiele, Audiogeräte usw.) - Stereo-Klangsystem (German+Nicam) - Komplette Teletext-Funktion Fastext (8 Seiten), Toptext • Kopfhöreranschluss • Direkter Zugriff auf Programme • A.P.S. (Automatisches Programmiersystem) - Jedes Programm kann mit einem Namen bezeichnet werden - Programmtausch - Umschalten zwischen den beiden zuletzt gesehenen Programmen - Automatische Abstimmung auf- und abwärts - Sleep Timer (automatische Abschaltuhr) - Automatisches Abschalten der Lautsprecher, wenn kein Empfang stattfindet • WSS-Breitbildschirm (Wide Screen Signaling) - NTSC-Wiedergabe - Front-S-VHS-Eingang verfügbar - Back-AV-Eingang, Back-AV-Ausgang und Front-AV-Eingang - Anschluss für externe Lautsprecher (optional) • VGA- und DVI-Anschlüsse für externe Geräte (z.B. Computer) - PIP-/PAP-/PAT-Bildfunktionen - Zoom- / Schwenkfunktionen • AVL (Automatische Lautstärkebegrenzung)Sicherheitshinweise
1. Spannungsquelle
Dieses Gerät ist für den Betrieb an einer Spannungsquelle mit 230-240 V, 50 Hz Wechselstrom ausgelegt. Vergewissern Sie sich, dass der korrekte Spannungswert eingestellt ist.2. Netzkabel
Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie besonders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.3. Feuchtigkeit und Wasser
Das Gerät darf auf keinen Fall an feuchten oder nassen Orten betrieben werden (stellen Sie das Gerät weder im Badezimmer, am Spülbecken in der Küche, noch in der Nähe der Waschmaschine auf). Das Gerät darf keinem Regen oder sonstigen Wassereinwirkungen ausgesetzt sein. Es besteht die Gefahr elektrischer Schläge. Stellen Sie keine Behälter auf das Gerät, die mit Flüssigkeiten gefüllt sind. Vermeiden Sie die Einwirkung von Tropfen oder Spritzern.4. Reinigung
Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen Reinigungsmittel und keine Sprays. Benutzen Sie ein sauberes und trockenes Tuch.5. Belüftung
Die Lüftungsschlitze und Öffnungen am Gerät sind für die Luftzirkulation vorgesehen und sollen den zuverlässigen Betrieb gewährleisten. Damit eine Überhitzung vermieden wird, dürfen diese Öffnungen in keinerlei Weise verschlossen oder verdeckt werden.6. Blitzschlag
Bei herannahenden Gewittern und bevor Sie in den Urlaub gehen, ziehen Sie den Netzstecker aus der Steckdose.7. Ersatzteile
Wenn bestimmte Komponenten ausgewechselt werden müssen, vergewissern Sie sich, dass der Techniker die Ersatzteile verwendet, die vom Hersteller angegeben sind, oder Teile, die dieselben technischen Daten wie die Originalteile besitzen. Nicht zugelassene Ersatzteile können Brände, elektrische Schläge oder andere Gefahrensituationen herbeiführen.8. Reparatur und Wartung
Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgeführt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elektrischer Schläge besteht.9. Offene Flammen
Stellen Sie keine Objekte mit offenen Flammen auf das Gerät.Warnhinweis!
Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Austauschen der Bildröhre können zu erhöhter Röntgenstrahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrieben werden.Anweisungen zur Abfallentsorgung:
- Die Verpackung und Verpackungshilfen sind recyclingfähig und sollten prinzipiell der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie Plastiktüten müssen von Kindern ferngehalten werden. - Batterien dürfen nicht mit dem Hausmüll entsorgt werden, auch wenn sie keine Schwermetalle enthalten. Entsorgen Sie verbrauchte Batterien stets umweltfreundlich. Erkundigen Sie sich über die gesetzlichen Bestimmungen in Ihrer Region.WARNHINWEIS!
Der Bildschirm kann durch länger angezeigte Standbilder beschädigt werden.LASSEN SIE AUF KEINEN FALL ÜBER LÄNGERE ZEIT STANDBILDER AM BILD-SCHIRM ANZEIGEN!
Beispiel: LASSEN SIE AUF KEINEN FALL EINE TELETEXTSEITE LÄNGERE ZEIT AM BILDSCHIRM! \- WENN DAS LVDS-KABEL NICHT ORDNUNGSGEMÄß ANGESCHLOSSEN IST, SCHALTET DAS FERNSEHGERÄT NACH ZWEI SEKUNDEN IN DEN BEREITSCHATFSMODUS.   „Das Plasma-Fernsehgerät ist ein High-Tech-Produkt mit etwa 1 Million Dünnfilmtransistoren, die feine Bilddetails wiedergeben. Gelegentlich sind einige inaktive Bildpunkte dauerhaft auf dem Bildschirm zu sehen. Längere Zeit eingeblendete Standbilder können zu dauerhaften Tönungs-effekten führen. Nach anschließender Änderung des Bildes bleibt ein „Geisterbild“ zurück. Dieser Geistereffekt kann den Bildgenuss stören, auch wenn er sich im Laufe der Zeit abschwächt. Um dies zu verhindern, achten Sie darauf, dass z.B. Teletext-Seiten oder Standbilder nicht über längere Zeit auf dem Bildschirm verbleiben. Die Funktions-fähigkeit Ihres Produkts wird dadurch nicht beeinträchtigt.“ „LASSEN SIE IHR FERNSEHGERÄT WEDER IN BETRIEB NOCH IN BEREITSCHAFT, WENN SIE IHR HAUS VERLASSEN.“Vor dem Einschalten des Fernsehgeräts
Stromanschluss
WICHTIGER HINWEIS: Das Fernsehgerät ist für eine Betriebsspannung von 230-240V 50 Hz Wechselstrom ausgelegt. \- Nach dem Auspacken warten Sie, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es an den Netzstrom anschließen.Anschlussmöglichkeiten an der RF-Eingangsbuchse

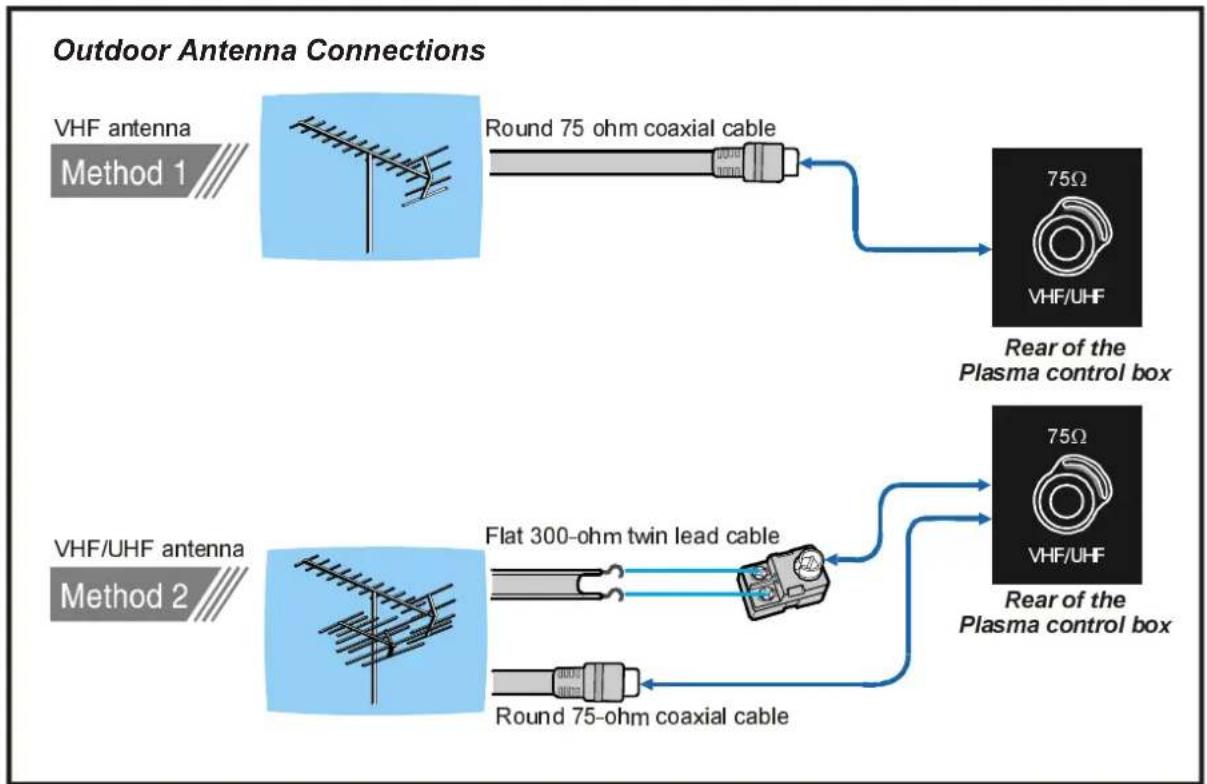

 \- Schließen Sie das Antennenkabel bzw. das Kabel für Kabel-TV an den RF-Anschluss an, der sich auf der Rückseite der Plasmabox befindet. Schließen Sie die Kabel von den TV-Ausgängen der externen Geräte (VCR, DVB usw.) ebenfalls an diesen Anschluss an.Andere Geräte anschließen
WICHTIGER HINWEIS: Schalten Sie das Fernsehgerät aus, bevor Sie andere Geräte anschließen. Die Anschlüsse für externe Geräte befinden sich an der Vorder- und Rückseite der Plasmabox. Beim Anschließen anderer Geräte über den Scart-Anschluss gehen Sie nach den Bedienungsanleitungen der entsprechenden Geräte vor.Einlegen der Batterien in die Fernbedienung
\- Legen Sie die Batterien in der korrekten Ausrichtung ein, wie nachfolgend abgebildet. - Ziehen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung vorsichtig in Pfeilrichtung nach oben, und nehmen Sie diese von dem Batteriefach ab. - Legen Sie zwei AAA-Batterien oder gleichwertige Batterien ein. - Befestigen Sie die Batterieabdeckung wieder auf dem Batteriefach. natural_image
Mechanical component diagram showing a lever and handle assembly (no text or symbols)natural_image
Mechanical component diagram showing a lever mechanism with an arrow indicating motion (no text or symbols present)natural_image
Close-up of a mechanical component with internal cylindrical structure and labeled section (no text or symbols)Ein- und Ausschalten des Fernsehgeräts
Fernsehgerät einschalten
Schließen Sie die Netzkabel von Fernsehgerät und Box an die Steckdose an. Verbinden Sie Fernsehgerät und Box mit dem LVDS-Kabel. Drücken Sie an Plasmabildschirm und Box den Ein-/Aus-Schalter. Fernsehgerät und Box schalten sich selbst in Bereitschaft, wobei die LEDs an beiden Geräten rot leuchten. Warten Sie etwa fünf Sekunden, bevor Sie das Fernsehgerät einschalten. So schalten Sie das Fernsehgerät aus dem Bereitschaftsmodus ein: Drücken Sie entweder eine der Zifferntasten auf der Fernbedienung, um eine bestimmte Programmnummer aufzurufen. oder Drücken Sie „P/CH +“, „- P/CH“ oder die Bereitschaftstaste auf der Fernbedienung oder die „-P / P+“ -Tasten an der Box, sodass das zuletzt ausgeschaltete Programm eingestellt wird. Auf beide Arten können Sie das Fernsehgerät einschalten. Statt der ROTEN leuchtet nun die GRÜNE Kontrolllampe.Fernsehgerät ausschalten
Drücken Sie die Bereitschaftstaste auf der Fernbedienung. Das Fernsehgerät schaltet auf Bereitschaft, und die LEDs an Fernsehgerät und Box schalten von GRÜN auf ROT. oder Drücken Sie den Ein-/Aus-Schalter an den Box und am Plasmabildschirm, um das Fernsehgerät auszuschalten. oder Ziehen Sie den Netzstecker von Fernsehgerät und Box aus der Steckdose. Wenn Sie den Bildschirm ausschalten, geht die Box nach einigen Sekunden automatisch in den Bereitschaftsmodus.Bedienung des Fernsehgeräts
Sie können Ihr Fernsehgerät sowohl mit der Fernbedienung als auch mit den Tasten am Gerät bedienen.Starten des Automatischen Programmiersystems (APS)
Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird das folgende Menü angezeigt. Das APS-System sucht und sortiert alle Kanäle, die in Ihrer Region verfügbar sind, und speichert diese automatisch in Ihrem Fernsehgerät.   Wenn Sie die APSFunktionvordelenstStart abbrechen möchten, drücken Sie die TV-Taste. Wählen Sie zustmit der Tasten „▲“ / „▼“ und „◀“ / „▶“ Sprache und Land aus. Damit wird der Sortierprozess der APS-Funktion wirksam. Um das APS zu starten, wählen Sie mit den Tasten ▲“ / „▼“ die Option Autoset, und drücken Sie ▲“ / „▶ oder „OK“.  Nach abgeschlossenem APS-Vorgang wird auf dem Bildschirm eine Programmtabelle angezeigt. In der Programmtabelle finden Sie die Programmnummern mit den dazugehörigen Programmmannen. Wenn Ihnen die Poggaammoummern und/oder -namen nicht zusagen, können Sie diese im Untermenü „APS“ des Einstellungsmenüs ändern.Bedienung mit den Tasten auf der Plasma-TV-Box
Mit den Tasten an der Vorderseite der Box können Sie die Lautstärke einstellen und die Programme auswählen.Lautstärkereglung
Drücken Sie die Taste „-”, um die Lautstärke zu verringern, oder „+“, um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmabschnitts wird eine Lautstärkeskala (Schieberegler) angezeigt. Programmwahl
Betätigen Sie die Taste „P+“, um die nächsthöhere Programmnummer auszuwählen, oder „-P“, um die vorige Programmnummer auszuwählen. Die Tasten „P+“/„-P“ und „▲+“/„-▲“ auf der Box werden im Menü als Navigations-tasten verwendet.Hauptmenü aufrufen
Drücken Sie die Taste „M“ auf der Box um das Menü aufzurufen. Die Tasten „- ▲“ / „ ▲+“ und „P+“ / „-P“ auf der Box werden im Menü als Richtungs-tasten verwendet.AV-Modus
Drücken Sie an der Box die Taste „AV“ um das Fernsehgerät in den AV-Modus zu schalten. (Siehe AV-Modi auf Seite 22.)Bedienung mit den Tasten der Fernbedienung
Mit der Fernbedienung können Sie alle Funktionen Ihres Fernsehgeräts steuern. Die Funktionen werden zusammen mit dem Menüsystem Ihres Fernsehgeräts beschrieben. Lesen Sie dazu in dem Abschnitt „Menü- system“ nach.Lautstärkereglung
Drücken Sie die Taste „+“, um die Lautstärke zu erhöhen. Drücken Sie die Taste „-“, um die Lautstärke zu verringern. In der Mitte des unteren Bildschirmabschnitts wird eine Lautstärkeskala (Schieberegler) angezeigt.  Programmwahl
(Voriges oder nächstess Poggaamm)
- Drücken Sie die Taste „- P/CH“, um das vorige Programm aufzurufen. - Drücken Sie die Taste „P/CH +“, um das nächste Programm aufzurufen.Direkte Programmwahl:
Wählen Sie mit den Zifferntasten auf der Fernbedienung eine Programmnummer zwischen 0 und 9 aus. Nach kurzer Verzögerung schaltet das Fernsehgerät auf das gewählte Programm. \- Bei zweistelligen Programmnummern müssen Sie innerhalb von 2 Sekunden nach der ersten Zifferneingabe die nächste Ziffern-taste drücken.Menüsystem
Ihr Fernsehgerät ist mit einer Menüführung ausgestattet, mit dem Sie das multifunktionale System einfach bedienen können. Drücken Sie die Taste „M“ (MENÜ), um das Menü aufzurufen. Die Menütaste hat zwei Funktionen. Die erste Funktion: Öffnen und Schließen des Menüs. Die zweite Funktion: Schließen von Untermenüs und Aufrufen des nächst höheren Menüs. Drücken Sie die Tasten ♦/„▼, um einen Menüpunkt auszuwählen. Drücken Sie anschließend „◀/„▶“ oder „OK“, um diesen Menüpunkt aufzurufen. Um das Menü wieder zu verlassen, drücken Sie die Taste „M“.Layoutmenü
Wählen Sie mit den Tasten „◀, “ das erste Symbol. Das Layoutmenü wird am Bildschirm angezeigt. Vollbild
Wählen Sie mit den Tasten ▲“ / ▼“ die Option Vollbild. Die Meldung „PIP (Bild-im-Bild)
Wählen Sie mit den Tasten ▲“ / „▼“ die Option PIP. Die Meldung „Geteilter Bildschirm
Wählen Sie mit den Tasten ♠“ / „▼ die Option Geteilter Bildschirm. Die Meldung „OK> aktiviert zwei Fenstern Layout“ wird angezeigt. Drücken Sie die Taste ▶“ oder „OK“. Links am Bildschirm wird das erste Programm von Tuner 1 eingeblendet. Rechts am Bildschirm wird das zweite Programm von Tuner 2 eingeblendet. Sie können den geteilten Bildschirm auch direkt mit der „■“-Taste (BLAU) aufrufen. Im Layout PIP und Geteilter Bildschirm wird das aktive Fenster mit den Tasten ▲“ / „▼ ausgewählt. Mit „◀“ / „▶ aktivieren Sie das ausgewählte Fenster. Im aktivierten Fenster wird das Zeichen 🔒 angezeigt. Nur zu dem Bild im ausgewählten Fenster ist der Ton zu hören. Auch die Menüfunktionen gelten ausschließlich für dieses Fenster. Sämtliche Tasten auf der Fernbedienung und auf der Box (außer „Bereitschaft“ und „▲+“ / „- “) funktionieren nur für dieses Fenster. Um das Layoutmenü zu verlassen, drücken Sie die Taste „M“.Bildmenü
Wählen Sie mit den Tasten ◀“ / ▶“ das zweite Symbol aus. Das Bildmenü wird am Bildschirm angezeigt: bar
| Category | Value | |---|---| | Helligkeit | 61 | | Kontrast | 36 | | Schärfe | 07 | | Farbe | 43 |Helligkeit
Wählen Sie mit den Tasten „▲“ / „▼“ die Option Helligkeit. Die Meldung „Kontrast
Wählen Sie mit den Tasten ▲“ / ▼“ die Option Kontrast. Die Meldung „Schärfe
Wählen Sie mit den Tasten ▲“ / ” die Option Schärfe. Die Meldung „Farbe
Wählen Sie mit den Tasten ▲“ / „▼ die Option Farbe. Die Meldung „Farbton
Diese Option wird nur im Bildmenü angezeigt, wenn das Fernsehgerät im AV-Modus ein NTSC-Signal empfängt. Wählen Sie mit den Tasten „▲“ / „▼“ die Option Farbton. Die Meldung „bar
| Category | Value | |---|---| | Helligkeit | 61 | | Kontrast | 36 | | Schärfe | 07 | | Farbe | 43 | | Farbton | 50 |Wenn am Plasma-Fernsehgerät ein VGA- oder DVI-Signal angeschlossen ist:
bar
| Category | Value | |---|---| | Helligkeit | 61 | | Kontrast | 36 | | Phase | 50 |Helligkeit
Wählen Sie mit den Tasten „▲“ / „▼die Option Helligkeit. Die Meldung „Kontrast
Wählen Sie mit den Tasten ♦/ „▼ die Option Kontrast. Die Meldung „Phase
Wählen Sie mit den Tasten ▲“ / ▼“ die Option Phase. Die Meldung „Fenstermenü
Wählen Sie mit den Tasten ◀/▶ das dritte Symbol. Das Fenstermenü wird am Bildschirm angezeigt. \- Wenn Sie im Layoutmenü die Option „Vollbild“ ausgewählt haben, wird das folgende Fenstermenü angezeigt. Bildgröße
Wählen Sie mit den Tasten „▲“ / „▼die Option Bildgröße. Die Meldung „MitDigitales Schwenken und Zoomen
Wählen Sie mit den Tasten „▲“ / „▼die Option Digitales Schwenken und Zoomen. Die Meldung „Voriges Programm
- Drücken Sie die Taste „P<P“ (Voriges Programm), um auf das zuletzt gewählte Programm zurückzuschalten. Mit dieser Taste können Sie zwischen den beiden zuletzt gesehenen Programmen umschalten. Beispiel: Wählen Sie Programm 8. Rufen Sie anschließend Programm 2 auf. Wenn Sie nun die Taste „P<P“ drücken, wird auf Programm 8 umgeschaltet. Wenn Sie die Taste nochmals drücken, wird wieder Programm 2 aufgerufen usw.

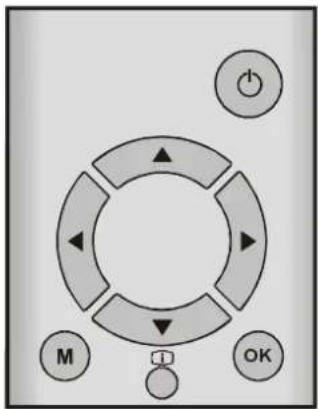

Aktives Fenster einschalten
Im PIP- und PAP-Modus (Bild-im-Bild, Bild- und-Bild) können Sie mit den Tasten „“ und „▼ das aktive Fenster auswählen. Die Cursortasten „◀“ und „▶“ werden dazu verwendet, um den Stummschalt-Status (Ton ein oder aus) des aktiven Fensters anzuzeigen.
Programmtausch (SWAP)
Mit dieser Taste können Sie die Programme zwischen PIP-Fenster und Hauptfenster umschalten, wenn das PIP-Layout eingestellt ist.
Der PC-Bildschirm wird nicht im PIP-Fenster angezeigt.
Standbild
Mit der Taste „OK“ können Sie das Bild „einfrieren“. Für diese Funktion muss der Bildschirm im Vollbild-Modus eingestellt sein. Im Layout Geteilter Bildschirm und PIP ist diese Funktion nicht verfügbar.
Tonanzeige
Als Alternativen werden Mono, Stereo, Dual A und Dual B angezeigt. Diese Anzeige wird am Bildschirm unter der Programmnummer eingeblendet. Zur Auswahl der Toneinstellungen Mono, Stereo, Dual A oder Dual B verwenden Sie die Taste „I-II“.
MONO
Bei Mono-Übertragungen bzw. bei „erzwungener“ Mono-Einstellung in Stereo-Übertragungen.
STEREO
Bei Stereo-Übertragungen.
DUAL A
Bei Zweikanalton-Übertragungen. Dual A ist standardmäßig eingestellt, kann aber auch nach der Einstellung Dual B mit der Fernbedienung eingestellt werden.
DUAL B
Wenn Dual B mit der Fernbedienung ausgewählt wird.

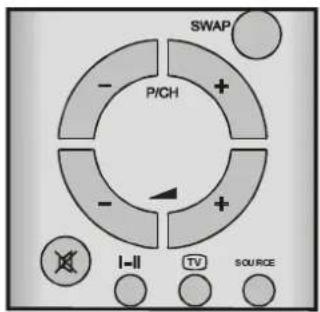

Stummschalten-Anzeige
Wenn die Funktion aktiviert ist, befindet sich diese Anzeige oben links am Bildschirm.
Um den Ton wieder einzuschalten, gibt es zwei Möglichkeiten: Drücken Sie die Taste „X“, um die Lautstärke wieder auf den vorherigen Wert zu setzen, oder erhöhen Sie die Lautstärke. Sie wird dann von der vorherigen Einstellung auf den gewünschten Wert erhöht. Die Lautstärke kann auch bei aktiver Stummschaltung verringert werden. Nach dem Beenden der Stummschalten-Funktion wird die neue, leisere Lautsprechereinstellung wirksam.
Wenn die Layout-Einstellung PIP ausgewählt ist, wird die Stummschalten-Anzeige oben in der Mitte des PIP-Fensters angezeigt.
Wenn die Layout-Einstellung Geteilter Bildschirm ausgewählt ist, wird die Stummschalten-Anzeige im aktiven Fenster oben links angezeigt.
AV-Betriebsarten
Wenn Sie die „SOURCE“-Taste drücken (oder das Menü Signalquelle) können Sie Ihr Fernsehgerät in den AV-Modus umschalten (die Funktion ist nicht im Teletext-Modus verfügbar). Die folgenden AV-Modi werden
durch Drücken dieser Taste nacheinander aufgerufen: tuner 1, Scart 1, Scart 1 RGB, Scart 2, Scart 2 RGB, Scart 3, Scart 4, BAV, PC, DVI, FAV und S-Video.
Wenn Sie Ihren Videorecorder als Signalquelle verwenden, muss die Option VCR im Optionsmenü auf Ein gestellt sein.
Um den AV-Modus abzubrechen, drücken Sie die Taste „TV“, eine Zifferntaste oder „-P/CH“ / „P/CH+“.
Teletext
Teletext ist ein Informationssystem, bei dem Texte auf Ihrem TV-Bildschirm angezeigt werden. Mit dem Teletext-Informationssystem können Sie sich Informationsseiten über die Themen anzeigen lassen, die Sie im Inhaltsverzeichnis (Index) finden.
Im Textmodus steht die Bildschirmanzeige nicht zur Verfügung.
Kontrast-, Helligkeit- und Farbreglung sind im Textmodus nicht verfügbar; Lautstärkeregelung ist möglich.
Teletext aktivieren
- Um Teletext zu aktivieren, wählen Sie einen TV-Sender aus, der Teletext überträgt.
- Betätigen Sie die Taste „ 📄“ (TELETEXT). Normalerweise erscheint nun das Inhaltsverzeichnis (Index) am Bildschirm.

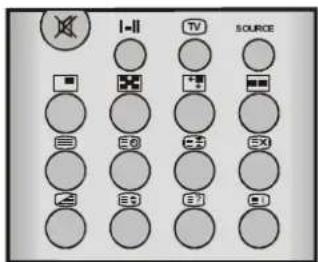

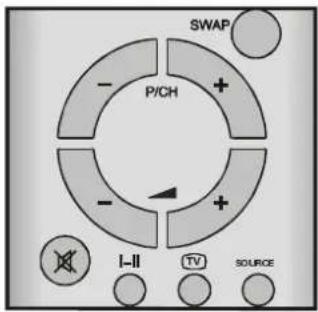

Teletextseite aufrufen
- Geben Sie mit den Zifferntasten die Nummer der gewünschten Teletextseite ein.
Die gewählte Seitennummer wird oben links am Bildschirm angezeigt. Der Teletext-Seitenzähler sucht nun so lange, bis die ausgewählte Seite erreicht ist. Die gewünschten Informationen werden am Bildschirm angezeigt.
- Mit der Taste „P/CH +“ blättern Sie den Teletext jeweils eine Seite weiter.
- Mit der Taste „- P/CH“ blättern Sie den Teletext jeweils eine Seite zurück.

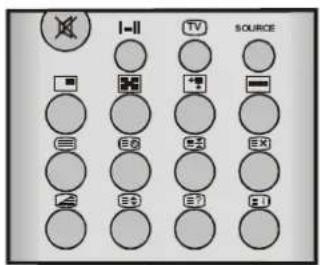

Indexseite aufrufen
- Um die Seitennummer für den Index aufzurufen (normalerweise Seite 100), drücken Sie die Taste „Ei“.
Teletext zusammen mit TV-Programm anzeigen
- Drücken Sie die Taste „Der Text überlagert nun das Programm auf dem Bildschirm.
- Drücken Sie nun die Taste „Enerneut, um zu der Teletextseite zurückzukehren.
Seite suchen, während das TV-Programm läuft
- Wenn Sie im Teletext-Modus die Taste „drücken, schaltet das Gerät in den TV-Modus.
Durch nochmaliges Drücken der Taste „EX“ wird wieder die zuletzt angezeigte Teletextseite aufgerufen. Geben Sie im TV-Modus mit den Zifferntasten eine Seitennummer ein. Beim Eingeben der Ziffern wird die erste Zeile der Teletextseite am oberen Bereich des Bildschirms angezeigt, bis die aufgerufene Seite gefunden ist. Jetzt wird die Teletext-Zeile durch die Seitennummer ersetzt, um zu signalisieren, dass die Suche erfolgreich war. Durch Betätigen der Taste „EX“ können Sie sich nun die Seite anzeigen lassen.
Doppelte Texthöhe einstellen
- Drücken Sie die Taste „um die obere Hälfte der Seite in doppelter Schrifthöhe
anzuzeigen.
- Drücken Sie die Taste „” erneut, um die untere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
- Um die gesamte Seite wieder in normaler Schrifthöhe anzuzeigen, drücken Sie nochmals die Taste „
„Versteckte“ Informationen zeigen
- Auf Quiz- oder Spielseiten rufen Sie mit der Taste „?die versteckten Antworten/Lösungen auf.
- Wenn Sie die Taste „≡?“ nochmals drücken, sind die angezeigten Antworten wieder verborgen.
Automatischen Seitenwechsel anhalten
Die ausgewählte Teletextseite enthält möglicherweise mehr Informationen, als der Bildschirm fassen kann. Die übrigen Informationen werden nach einer Verzögerungszeit angezeigt.
- Drücken Sie die Taste „ zum den automatischen Seitenwechsel anzuhalten.
- Drücken Sie die Taste „☐“ erneut, um die nächste Seite anzuzeigen.
Unterseite aufrufen
Unterseiten sind Abschnitte von längeren Teletextseiten, die nur abschnittsweise am Bildschirm angezeigt werden können.
• Rufen Sie die gewünschte Teletextseite auf.
- Drücken Sie die Taste „
- Geben Sie mit den Zifferntasten vier Ziffern ein (z.B. 0001), um die gewünschte Unterseite aufzurufen.
- Wenn die ausgewählte Unterseite nicht nach kurzer Zeit angezeigt wird, drücken Sie die Taste „ExDas TV-Programm erscheint am Bildschirm.
- Wenn die gewählte Teletextseite aufgefunden ist, wird die Seitennummer links oben am Bildschirm angezeigt.
- Um die gewählte Teletextseite anzuzeigen, drücken Sie die Taste „EX“.
Ihr Fennsehgerät unterstützt das Teletext-system mit 8 gespeicherten Seiten. Wenn Sie eine von den 8 Seiten aufrufen, die sich im Speicher befinden, wird diese Seite ohne Suche sofort angezeigt.
- Mit der Taste „P/CH+“ blättern Sie den Teletext jeweils eine Seite weiter.
- Mit der Taste „-P/CH“ blättern Sie den Teletext jeweils eine Seite zurück.
Für Fasttext
Die Themenüberschrift für die Informationen ist möglicherweise farbig dargestellt.
- Betätigen Sie die entsprechende rote, grüne, gelbe oder blaue Farbtaste, um die gewünschte Seite schnell aufzurufen.
Für Toptext
Der Toptextmodus wird automatisch aktiviert, wenn entsprechende Signale empfangen werden.
- Bei vorhandener Toptext-Übertragung erscheinen farbige Schaltflächen in der Statuszeile.
- Wenn keine Toptext-Übertragung stattfindet, ist die Statuszeile ausgeblendet.
Die Themenüberschrift für die Informationen befindet sich möglicherweise in einem farbigen Kasten.
Im Top-Modus werden die Seiten mit der Taste „-P/CH“ oder „P/CH+“ vor- bzw. zurückgeblättert. Wenn keine Toptext-Übertragung bei der Anwendung dieser Befehle verfügbar ist, wird der normale Suchlauf wirksam. Beispielsweise erscheint dabei Seite 100 um einen Zähler höher als Seite 199.
Teletext beenden
- Drücken Sie die Taste „☐oder „ TV “. Der Bildschirm schaltet in den TV-Modus.
Uhrzeit anzeigen
- Wenn Sie ein TV-Programm mit Teletext-Übertragung ansehen, drücken Sie die Taste „☐“. Die aktuelle Uhrzeit wird mit dem Teletextsignal übertragen und auf dem Bildschirm angezeigt.
- Drücken Sie nun die Taste „Enerneut, um die Uhrzeit wieder auszublenden.
- Wenn Sie ein Programm ohne Teletext-Übertragung ansehen, werden keine Zeitdaten angezeigt.
Externe Geräte anschließen
Sie können eine breite Palette von Audio- und Videogeräten an Ihr Fernsehgerät anschließen.
In den Anschlussdiagrammen weiter unten ist dargestellt, wo die verschiedenen externen Geräte (optional) an der Rück- oder Vorderseite Ihrer Plasmabox angeschlossen werden.
Euro-Scart-Anschluss
Die Box Ihres Fernsehgeräts verfügt über vier Scart-Anschlüsse. Wenn Sie externe Geräte anschließen möchten (z.B. Video, Decoder usw.), die über Scart-Anschlüsse verfügen, verwenden Sie die Eingänge SCART 1, SCART 2, SCART 3 und SCART 4.
Wenn an den Scart-Anschlüssen ein externes Gerät angeschlossen ist, schaltet das Fernsehgerät automatisch in den AV-Modus. Wenn die Signalquelle ein RGB-Signal sendet, wählen Sie in dem Signalquellenmenü die RGB-Option aus, damit das Bild angezeigt wird. Wenn das entsprechende Gerät an SCART 1 angeschlossen ist, wählen Sie Scart 1 RGB. Wenn das entsprechende Gerät an SCART 2 angeschlossen ist, wählen Sie Scart 2 RGB.
Antennenanschluss
Wenn Sie am TV externe Geräte anschließen möchten (z.B. Video, Decoder usw.), die nicht über Scart-Anschlüsse verfügen, schließen Sie diese am Antenneneingang der Plasma-box an.
Wenn der Videorecorder am Antenneneingang angeschlossen ist, sollten Sie Programm 0 für das Videosignal verwenden.
Decoder
Kabelfernsehen bietet Ihnen eine große Auswahl an Programmen. Einige Programme sind freigegeben, andere wiederum sind gebührenpflichtig. D.h. Sie schließen mit der Fernsehgesellschaft, deren Programme Sie empfangen möchten, einen Vertrag ab. Diese Gesellschaft liefert Ihnen einen passenden Decoder, der die Programme entschlüsselt.
Weitere Informationen erhalten Sie bei Ihrem Händler. Lesen Sie dazu auch in dem Decoder-Handbuch nach.
Decoder mit Antennenanschluss an die Box anschließen
- Schließen Sie das Antennenkabel an.
Decoder ohne Antennenanschluss an die Box anschließen
- Schließen Sie den Decoder mit einem Euro-Scartkabel an SCART 1 oder SCART 3 an.
TV und Videorecorder
- Schließen Sie die Antennenkabel an.
Sie erhalten eine bessere Bildqualität, wenn Sie die Geräte mit einem Scart-Kabel über die SCART-Anschlüsse verbinden.
NTSC-Wiedergabe
Um diese Option zu nutzen, schließen Sie den NTSC-Videorecorder
- entweder an den Scart-Anschluss auf der Rückseite der Box an.
- oder an die RCA-Anschlüsse auf der Vorderseite der Box an.
Drücken Sie anschließend die Taste „SOURCE“, um die richtige Signalquelle auszuwählen.
Kopiereinrichtung
Auswahl des Signals für Videoaufnahmen.
- Wählen Sie das Optionsmenü.
- Wählen Sie mit den Tasten „▲“ / „▼ als Signalquelle den SCART 2-Ausgang oder SCART 4-Ausgang aus.
- Wählen Sie SCART 2, um die Bilder von SCART 3, SCART 4 oder FAV zu kopieren.
- Wählen Sie SCART 4, um die Bilder von FAV, SCART 2 oder SCART 3 zu kopieren.
Testsignal des Videorecorders suchen und speichern
- Ziehen Sie den Antennenstecker von dem Antennenanschluss „ANT“ ihres Video-recorders ab.
- Schalten Sie Ihr Fernsehgerät ein, und schalten Sie den Videorecorder auf Testsignal. (Lesen Sie dazu auch in dem Videorecorder-Handbuch nach.)
- Rufen Sie das TV-Tuner-Menü im Einstellungsmenü auf. Rufen Sie das Programm-Menü im TV-Tuner-Menü auf, und wählen Sie Manuelle Suche.
- Suchen Sie das Testsignal Ihres Video-recorders auf dieselbe Weise, wie Sie auch die TV-Signale gesucht (und gespeichert) haben. Siehe Programm-Menü. Speichern Sie das Testsignal auf Programmplatz 0.
- Wenn Sie das Testsignal gespeichert haben, schließen Sie das Antennenkabel wieder an den Antennenanschluss „ANT“ des Videorecorders an.
Kamera und Camcorder
Anschließen am FAV-Eingang
Schließen Sie Ihre Kamera oder Ihren Cam-corder am FAV-Eingang auf der Vorderseite der Plasmabox an.
- Schließen Sie Ihre Geräte an die TV-Eingänge VIDEO (gelb), AUDIO R (rot) und AUDIO L (weiß) an. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen übereinstimmen.
Antennenanschlüsse
Externe Geräte anschließen
Anschließen am BAV-Eingang / -Ausgang
Schließen Sie die Kamera bzw. den Cam-corder am BAV-Eingang / -Ausgang auf der Rückseite der Plasmabox an.
- Schließen Sie Ihre Geräte an die Plasmabox-Eingänge VIDEO (gelb), AUDIO R (rot) und AUDIO L (weiß) an. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen übereinstimmen.
Am BAV-Ausgang können Sie die Audio- und Videosignale abnehmen, die Sie über den Antenneneingang Ihrer Plasmabox empfangen. Den BAV-Eingang verwenden Sie - wie den FAV-Eingang - zum Ein spielen von CVBS-Signalen.
Anschließen am S-VHS-Eingang
Schließen Sie Ihre Kamera oder Ihren Camcorder am S-VHS-Eingang auf der Vorderseite der Plasmabox an.
- Schließen Sie Ihre Geräte mit S-VHS-Kabeln am S-VHS-Eingang und an den entsprechenden FAV-Audioeingängen der Plasmabox an.
Decoder am Videorecorder anschließen
Einige Videorecorder verfügen über spezielle Scart-Anschlüsse für Decoder.
- Schließen Sie ein Scart-Kabel an den Scart-Anschluss Ihres Decoders und an den speziellen Scart-Anschluss Ihres Videorecorders an. Lesen Sie dazu die Angaben in dem Videorecorder-Handbuch.
- Wenn Sie Ihren Videorecorder an die Plasmabox anschließen möchten, lesen Sie die Informationen in dem Abschnitt „TV und Videorecorder“.
Wenn Sie weitere Geräte an Ihr Fernsehgerät anschließen möchten, wenden Sie sich an Ihren Händler.
Kopfhörer anschließen
Schließen Sie Ihren Kopfhörer am Stereo-Kopfhöreranschluss auf der Vorderseite der Plasmabox an.
Externe Lautsprecher anschließen (optional)
Ihre Plasmabox ist mit zwei Eingängen für externe Lautsprecher ausgestattet (je ein Anschluss für den rechten und linken Kanal). Die angeschlossenen Lautsprecher müssen eine Impedanz von mindestens 8 Ohm besitzen.
Tipps
Bildschirmpflege
Reinigen Sie den Bildschirm mit einem angefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bildschirmbeschichtung nicht beschädigt wird.
Schlechtes Bild
Haben Sie das korrekte TV-System eingestellt? Befindet sich Ihr Fernsehgerät oder Ihre Antennenanlage zu nah an Lautsprechern, nicht geerdeten Audiogeräten, Neonlampen usw.?
Berge oder hohe Gebäude in Ihrer Umgebung können doppelte Konturen oder Geisterbilder verursachen. Möglicherweise lässt sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Antenne korrigieren.
Sind Bild oder Teletext nicht zu erkennen? Vergewissern Sie sich, dass die richtige Frequenz eingestellt ist.
Die Bildqualität verschlechtert sich u.U., wenn zwei Peripheriegeräte gleichzeitig an das Fernsehgerät angeschlossen sind. In diesem Fall trennen Sie eines dieser Geräte ab.
Kein Bild
Ist die Antenne korrekt angeschlossen? Sind die Stecker fest in die Antennenanschlüsse eingesteckt? Ist das Antennenkabel beschädigt? Werden für den Antennenanschluss geeignete Stecker verwendet? Falls Sie Zweifel haben, erkundigen Sie sich bei Ihrem Händler.
„Kein Bild“ bedeutet, dass Ihr Fernsehgerät kein Übertragungssignal empfängt. Haben Sie auf der Fernbedienung die richtigen Tasten gedrückt? Versuchen Sie es erneut.
Ton
Sie hören keinen Ton. Haben Sie möglicherweise den Ton mit der Taste“ ausgeschaltet? Sind externe Lautsprecher am Fernsehgerät angeschlossen?
Der Klang kommt nur aus einem der Lautsprecher. Ist die Balance extrem in eine Richtung geregelt? Siehe Audio-Menü.
Fernbedienung
Ihr Fernsehgerät spricht nicht mehr auf die Fernbedienung an. Betätigen Sie die Taste „TV“ auf der Fernbedienung erneut. Möglicherweise sind die Batterien der Fernbedienung leer. Sie können auch die Tasten an der Vorderseite der Plasmabox benutzen.
Haben Sie das falsche Menü aufgerufen? Drücken Sie die Taste „M“, um in das vorherige Menü zurückzukehren.
Probleme bleiben bestehen:
Schalten Sie Ihr Fernsehgerät aus und anschließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf keinen Fall selbst.
Technische Daten
TV-ÜBERTRAGUNGSNORM
On Screen Display (Bildschirmanzeige)
RF-ANTENNENANSCHLUSS
75 Ohm, asymmetrisch
BETRIEBSSPANNUNG
230-240 V Wechselstrom, 50 Hz
AUDIO
German+Nicam Stereo
AUDIO-AUSGANGSLEISTUNG ( W_RMS .) (%10 THD)
2 x 14
LEISTUNGSAUFNAHME (W) (max.)
BOX + BILDSCHIRM: 355 W (Maximal)
BOX: < 7 W (Bereitschaft)
BILDSCHIRM: < 3 W (Bereitschaft)
BILDSCHIRM
16:9-Bildseitenverhältnis, 42-Zoll-Bildschirm
ABMESSUNGEN (mm)
- Fernbedienungstasten
- PLASMABILDSCHIRM
- Wandmontage des Plasmabildschirms
- Montage der Lautsprecher (optional)
- Vorbereitungen
- Produktmerkmale
- Sicherheitshinweise
- Spannungsquelle
- Netzkabel
- Feuchtigkeit und Wasser
- Reinigung
- Belüftung
- Blitzschlag
- Ersatzteile
- Reparatur und Wartung
- Offene Flammen
- Warnhinweis!
- Anweisungen zur Abfallentsorgung:
- LASSEN SIE AUF KEINEN FALL ÜBER LÄNGERE ZEIT STANDBILDER AM BILD-SCHIRM ANZEIGEN!
- Vor dem Einschalten des Fernsehgeräts
- Stromanschluss
- Anschlussmöglichkeiten an der RF-Eingangsbuchse
- Andere Geräte anschließen
- Einlegen der Batterien in die Fernbedienung
- Ein- und Ausschalten des Fernsehgeräts
- Fernsehgerät einschalten
- Fernsehgerät ausschalten
- Bedienung des Fernsehgeräts
- Starten des Automatischen Programmiersystems (APS)
- Bedienung mit den Tasten auf der Plasma-TV-Box
- Lautstärkereglung
- Programmwahl
- Hauptmenü aufrufen
- AV-Modus
- Bedienung mit den Tasten der Fernbedienung
- (Voriges oder nächstess Poggaamm)
- Direkte Programmwahl:
- Menüsystem
- Layoutmenü
- Vollbild
- PIP (Bild-im-Bild)
- Geteilter Bildschirm
- Bildmenü
- Helligkeit
- Kontrast
- Schärfe
- Farbe
- Farbton
- Wenn am Plasma-Fernsehgerät ein VGA- oder DVI-Signal angeschlossen ist:
- Phase
- Fenstermenü
- Bildgröße
- Digitales Schwenken und Zoomen
- PIP-Größe
- PIP-Lage
- Bildlage H
- Bildlage V
- Audiomenü
- Lautstärke
- KH-Lautstärke (Kopfhörer-Lautstärke)
- KH-Tonmodus (Kopfhörer-Tonmodus)
- Balance
- Subwoofer
- Equalizer
- Optionsmenü
- Sprache
- VCR (Videorecorder)
- Zeitlimit Bildschirmanzeige
- Menühintergrund
- Scart 2-Ausgang
- Scart 4-Ausgang
- Sleeptimer
- Verbleibende Zeit bis zum Abschalten
- Einstellungsmenü
- TV-Tuner
- APS-Untermenü
- Programmtabelle
- Löschen:
- Einfügen:
- Name:
- Land
- Autoset (Automatische Programmeinstellung)
- Programmmenü
- Programm
- Feinabstimmung
- Kanal
- Standard
- Kanaltyp
- Bezeichnungen bearbeiten
- Programm speichern
- Manuelle Suche
- Auswahl der Signalquelle
- Weitere Funktionen
- TV-Status
- Voriges Programm
- Aktives Fenster einschalten
- Programmtausch (SWAP)
- Standbild
- Tonanzeige
- MONO
- STEREO
- DUAL A
- DUAL B
- Stummschalten-Anzeige
- AV-Betriebsarten
- Teletext
- Teletext aktivieren
- Teletextseite aufrufen
- Indexseite aufrufen
- Teletext zusammen mit TV-Programm anzeigen
- Seite suchen, während das TV-Programm läuft
- Doppelte Texthöhe einstellen
- „Versteckte“ Informationen zeigen
- Automatischen Seitenwechsel anhalten
- Unterseite aufrufen
- Für Fasttext
- Für Toptext
- Teletext beenden
- Uhrzeit anzeigen
- Externe Geräte anschließen
- Euro-Scart-Anschluss
- Antennenanschluss
- Decoder
- Decoder mit Antennenanschluss an die Box anschließen
- Decoder ohne Antennenanschluss an die Box anschließen
- TV und Videorecorder
- NTSC-Wiedergabe
- Kopiereinrichtung
- Testsignal des Videorecorders suchen und speichern
- Kamera und Camcorder
- Anschließen am FAV-Eingang
- Antennenanschlüsse
- Anschließen am BAV-Eingang / -Ausgang
- Anschließen am S-VHS-Eingang
- Decoder am Videorecorder anschließen
- Kopfhörer anschließen
- Externe Lautsprecher anschließen (optional)
- Tipps
- Bildschirmpflege
- Schlechtes Bild
- Kein Bild
- Ton
- Fernbedienung
- Probleme bleiben bestehen:
- Technische Daten
- TV-ÜBERTRAGUNGSNORM
- RF-ANTENNENANSCHLUSS
- BETRIEBSSPANNUNG
- AUDIO
- AUDIO-AUSGANGSLEISTUNG ( W_RMS .) (%10 THD)
- LEISTUNGSAUFNAHME (W) (max.)
- BILDSCHIRM
Marke : AEG
Modell : CTV 4820
Kategorie : Fernseher
