2202 CTV - Fernseher AEG - Kostenlose Bedienungsanleitung

Produkttyp	CRT-Fernseher
Bildschirmgröße	21 Zoll (53 cm Diagonale)
Abmessungen (B x H x T)	Ca. 620 x 480 x 500 mm
Gewicht	Ca. 18 kg
Stromversorgung	220-240 V ~ 50 Hz
Stromverbrauch	80 W (typisch)
Standby-Leistung	Weniger als 1 W
Displaytechnologie	Kathodenstrahlröhre (CRT)
Farbsystem	PAL / SECAM / NTSC
Audioausgang	2 x 5 W
Anschlüsse	SCART, HF-Antenneneingang, Audio/Video-Eingang
Fernbedienung	Inklusive (Infrarot)
Bildschirmmenü (OSD)	Mehrsprachiges Menü
Sleep-Timer	Ja, programmierbar
Kindersicherung	Über Menü verfügbar
Kanalspeicher	Bis zu 100 Kanäle
Automatischer Sendersuchlauf	Automatische Suche mit Feineinstellung
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; mit einem weichen, trockenen Tuch reinigen. Keine flüssigen Reinigungsmittel oder Scheuermittel verwenden.
Sicherheitshinweise	Auf stabiler Oberfläche platzieren; für ausreichende Belüftung sorgen; Lüftungsschlitze nicht blockieren; Feuchtigkeit vermeiden; vollständige Vorsichtsmaßnahmen im Handbuch beachten.
Ersatzteile und Reparatur	Wenden Sie sich an autorisierte Servicezentren für Ersatzteile wie Fernbedienung, Netzkabel oder CRT-Röhre.

Häufig gestellte Fragen - 2202 CTV AEG

Wie schalte ich den Fernseher ein?

Drücken Sie die Power-Taste an der Vorderseite oder auf der Fernbedienung. Die Kontrollleuchte sollte aufleuchten.

Warum wird auf meinem AEG 2202 CTV kein Bild angezeigt?

Überprüfen Sie, ob der Fernseher eingesteckt und eingeschaltet ist. Stellen Sie sicher, dass das Antennenkabel fest angeschlossen ist. Versuchen Sie eine andere Quelle (SCART oder AV). Wenn immer noch kein Bild angezeigt wird, muss möglicherweise die CRT-Röhre gewartet werden.

Wie schließe ich ein externes Gerät wie einen DVD-Player an?

Verwenden Sie die SCART- oder Audio/Video-Eingang-Buchsen auf der Rückseite. Wählen Sie die entsprechende Eingangsquelle mit der Source- oder AV-Taste auf der Fernbedienung aus.

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Ersetzen Sie die Batterien durch neue. Überprüfen Sie, ob der Fernbedienungssensor am Fernseher nicht blockiert ist. Wenn es immer noch nicht funktioniert, setzen Sie die Fernbedienung zurück, indem Sie die Batterien für 30 Sekunden entfernen.

Wie reinige ich den Bildschirm des Fernsehers?

Ziehen Sie den Netzstecker. Wischen Sie den Bildschirm vorsichtig mit einem weichen, trockenen Mikrofasertuch ab. Verwenden Sie kein Wasser, Alkohol oder Scheuermittel.

Es ist Ton, aber kein Bild vorhanden. Warum?

Dies könnte auf ein Problem mit der Bildröhre oder der Videoschaltung hinweisen. Stellen Sie zunächst die Helligkeit und den Kontrast ein. Wenn keine Besserung eintritt, muss der Fernseher möglicherweise professionell repariert werden.

Wie programmiere ich Sender?

Drücken Sie die Menu-Taste, navigieren Sie zu Auto Tuning oder Kanaleinstellung, und wählen Sie Suche. Der Fernseher sucht nach verfügbaren Sendern und speichert sie.

Kann ich diesen Fernseher mit einem digitalen Set-Top-Box verwenden?

Ja, schließen Sie die Set-Top-Box mit einem SCART-Kabel oder RCA-Audio-/Videokabeln an den Fernseher an. Schalten Sie den Fernseher auf den entsprechenden Eingangskanal.

Wie hoch ist der Stromverbrauch im Standby?

Der Stromverbrauch im Standby beträgt weniger als 1 Watt, was ihn bei Nichtgebrauch energieeffizient macht.

Wo finde ich Ersatzteile wie eine Fernbedienung?

Wenden Sie sich an den AEG-Kundendienst oder autorisierte Reparaturzentren. Sie können auch online nach kompatiblen Fernbedienungen mit der Modellnummer 2202 CTV suchen.

BEDIENUNGSANLEITUNG 2202 CTV AEG

1. SICHERHEITSHINWEISE 5

2. VORBEREITUNG 6

3.1 LIEFERUMFANG 6

3.2 EINLEGEN DER BATTERIEN 6

3.3 AUFSTELLEN DES GERÄTES 6

3.4 ANTENNENKABEL ANSCHLIEßen 7

3.5 NETZANSCHLUSS 7

3.6 ERSTES EINSCHALTEN....7

3.7 QUELLE AUSWÄHLEN 7

1. EXTERNE GERÄTE ANSCHLIEßen 8

2. GRUNDLEGENDE BEDIENUNG......8

5.1 FERNSEHER EIN- UND AUSSCHALTEN 8

5.2 FERNSEHPROGRAMME AUSWÄHLEN 9

5.3 LAUTSTÄRKE REGELN 9

5.4 SCHNELLZUGRIFF 9

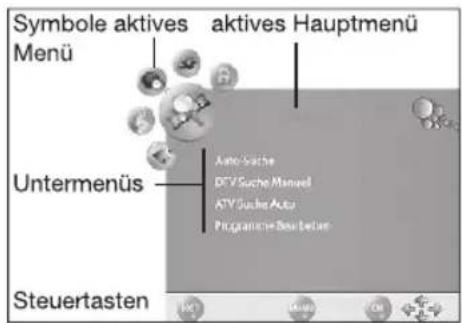

5.5 STRUKTUR DES OSD-MENÜS 9

1. SENDER SUCHEN UND BEARBEITEN 10

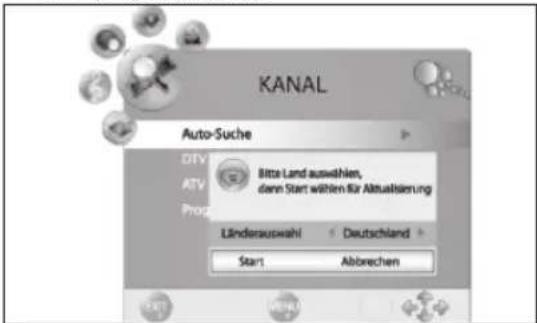

6.1 SENDER AUTOMATISCH SPEICHERN.... 10

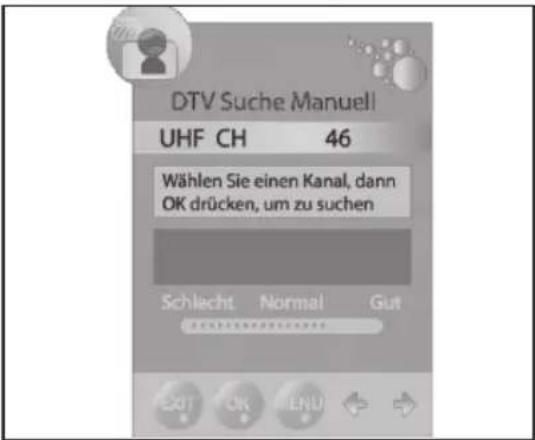

6.2 DVB-T-SENDER MANUELL SPEICHERN.... 10

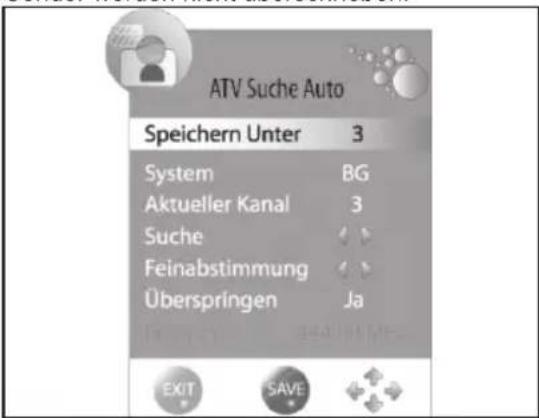

6.3 MANUELLE SENDERSUCHE FÜR ANALOGEN EMPFANG 10

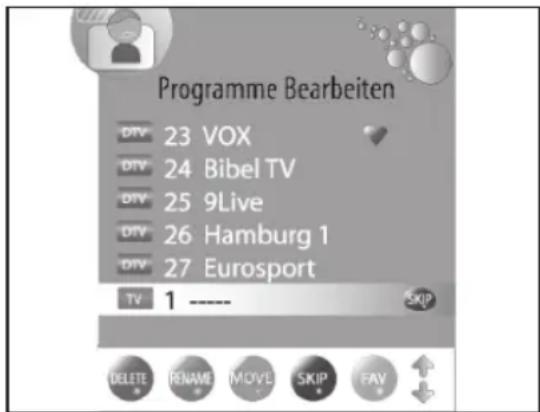

6.4 SENDEREINSTELLUNGEN BEARBEITEN 11

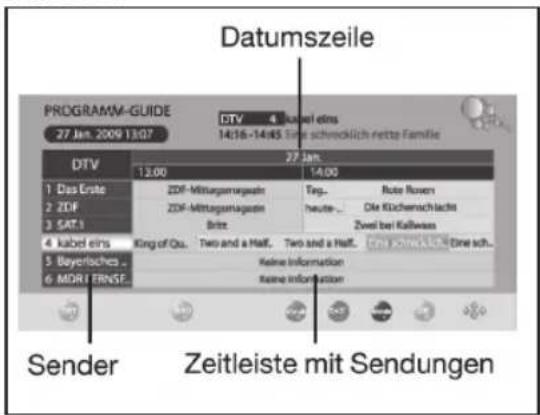

1. PROGRAMMINFORMATIONEN (EPG - NUR BEI DVB-T) 12

2. BILD UND TON EINSTELLEN 12

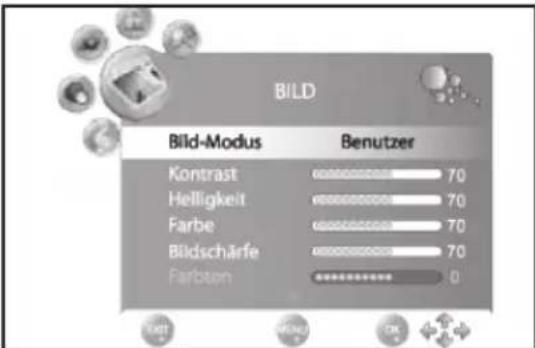

8.1 BILDEINSTELLUNGEN ÄNDERN 12

8.2 RAUSCHREDUKTION 13

8.3 BILDSCHIRMFORMAT ÄNDERN 13

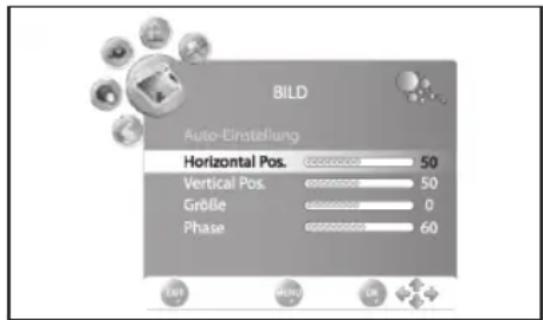

8.4 PC BILDEINSTELLUNGEN 13

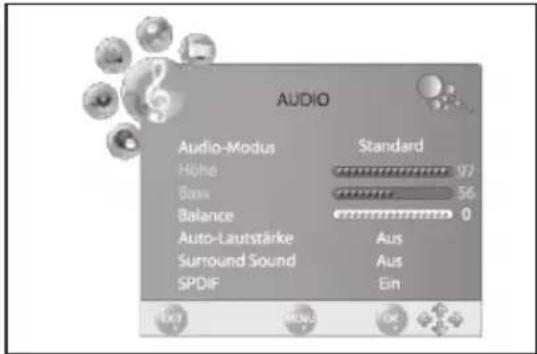

8.5 TONEINSTELLUNGEN ÄNDERN 13

8.6 WEITERE TON EINSTELLUNGEN 14

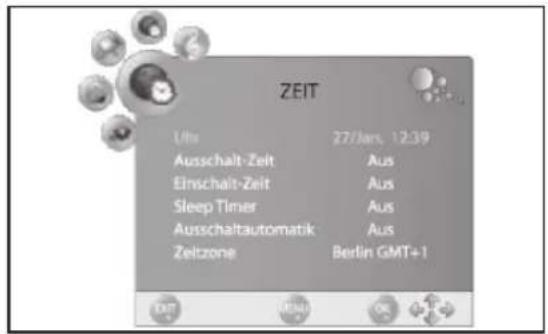

1. UHRZEIT UND TIMER 14

9.1 UHRZEIT.... 14

9.2 SLEEP-TIMER....14

9.3 EINSCHALT- UND AUSSCHALTZEIT 14

1. TELETEXT.... 15

2. SONDERFUNKTIONEN 16

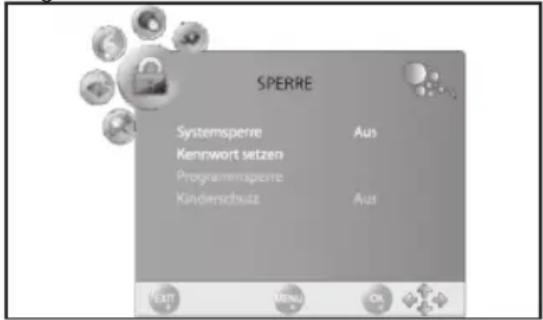

11.1 SPERREN 16

11.2 WERKSEINSTELLUNG.... 16

11.3 SPRACHEINSTELLUNGEN 16
12. DVD 17-21
13. REINIGUNG 23
14. ENTSORGEN 24
15. KONFORMITÄTSERKLÄRUNG.... 24
16. PROBLEMLÖSUNGEN 25
17. TECHNISCHE DATEN 26

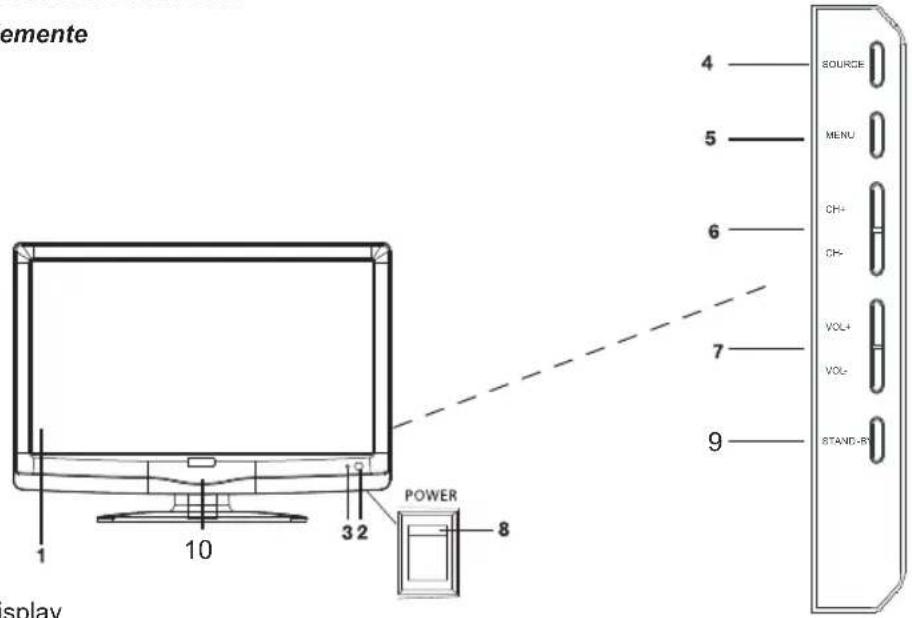

1. GERÄTEÜBERSICHT

Bedienelemente

1. LCD Display
2. Empfänger für Fernbedienungssignale
3. LED aus, wenn das Gerät komplett ausgeschaltet ist leuchtet grün, während des Betriebs leuchtet rot, im Standby-Modus
4. SOURCE Signalquelle wählen
5. MENU OSD-Menü ö ffnen/schließen
6. CH + / - Kanal wählen (nächster/vorheriger Programmplatz); im Menü eine Position nach oben / unten
7. VOL +/- Lautstärke regeln im Menü: eine Position nach rechts/links / Auswahl bestätigen
8. Netzschalter
9. STANDBY Schaltet das Gerät in den Standby-Modus
10. LED Die Zusatz-Kontrollleuchte leuchtet während des Betriebs rot

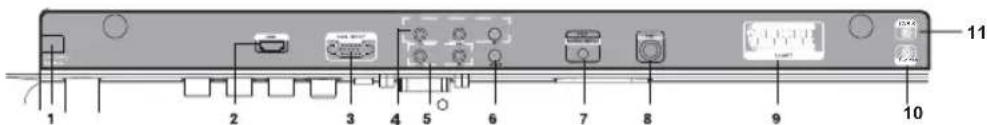

Anschlüsse Rückseite

1. 100-240V 50/60Hz

Eingang / Netzkabel

1. HDMI Eingang /

Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box

1. VGA INPUT Eingang / Anschluss von PC
2. Y Pb Pr Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild)
3. L/R Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Ton)
4. SPDIF Ausgang / Übertragung digitaler Audiosignale
5. VGA AUDIO Eingang / Anschluss von PC (Ton) INPUT
6. ANT Eingang / Anschluss eines 75 Ohm-Coaxialkabels mit Antennensignal
7. SCART Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box
8. S-Video Eingang / Anschluss eines Camcorders, PCs oder Videorecorders (Video)
9. AV Videobild-Eingang z.B. Anschluss eines Camcorders

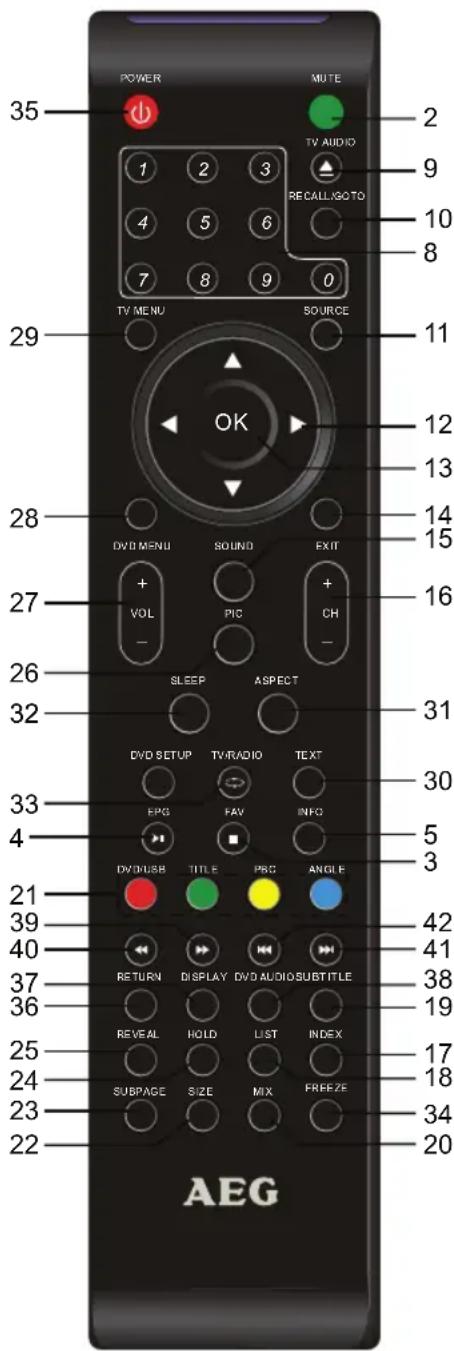

Fernbedienung

1. MUTE schaltet den Ton aus und ein
2. FAV Favoritenliste aufrufen
3. EPG öffnet die Programminformationen
4. INFO öffnet im DTV-Modus ein Fenster mit Informationen zum laufenden Programm sowie Sender und Programmplatz
5. 0-9 zur Eingabe von z. B. Programmen, Kapitel-, Seiten- oder Titelnummern
6. TV AUDIO Sprache des Senders aufrufen und wählen (nur, wenn verfügbar)
7. RECALL/ schaltet zum vorherigen Programm GOTO
8. SOURCE Liste der Eingangsquellen aufrufen
9. ▲▼ ◀► Position in Menüs / Menüeinstellung ändern
10. OK Änderung in Menüs bestätigen
11. EXIT Menü verlassen
12. SOUND Klangeinstellungen ändern
13. CH + / - schaltet einen Programmplatz weiter / zurück
14. INDEX Teletext: Seite 100 aufrufen
15. LIST Teletext: Favoritenseiten festlegen
16. SUBTITLE im DTV-Modus: Untertitelsprache umschalten
    (nur, wenn der Sender Untertitel anbietet)
17. MIX Teletext: Fernsehbild und Teletext mischen
18. farbige Teletext: die gegebenen Seiten Tasten aufrufen Menü Programme bearbeiten: verschieben, überspringen
19. SIZE Teletext: Darstellung vergrößern
20. SUBPAGE Teletext: Unterseiten aufrufen
21. HOLD Teletext: Teletextseite einfrieren
22. REVEAL Teletext: versteckte Informationen zeigen
23. PIC Bildeinstellungen ändern
24. VOL + / - Ton lauter / leiser
25. DVD Kanalliste aufrufen MENU
26. TV MENU OSD-Menü (TV) ein-/ausblenden
27. TEXT Teletext: Teletext ein / aus
28. ASPECT Bildschirmformat auswählen
29. SLEEP Zeitintervall für die automatische Abschaltung auswählen
30. TV/RADIO im DTV-Modus: umschalten zwischen TV und Radio-Programm (nur, wenn Radioprogramme empfangen werden).
31. FREEZE Bildschirm einfrieren
32. POWER Gerät in Standby schalten und aus Standby wieder einschalten
33. RETURN Rückkehr zum Vormennü
34. DISPLAY Wiedergabestatus auf Bildschirm anzeigen
35. DVD Audio-Einstellungen verändern. AUDIO
36. Schnellvorlauf.
37. Schnellrücklauf
38. ↗ Sprung zum nächsten Kapitel oder Lied.
39. Sprung zum vorherigen Kapitel oder Lied.

1.1 HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir gratulieren Ihnen zu Ihrem neuen AEG LCD TV mit DVB-T-Tuner und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Gerätes zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind. Bewahren Sie diese Anleitung auf. Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu. Wir wünschen Ihnen viel Freude mit Ihrem neuen LCD TV.

2. SICHERHEITSHINWEISE

Bestimmungsgemäße Verwendung

Das Gerät ist für den Empfang (über DVB-T) und die Wiedergabe von Fernsehprogrammen vorgesehen. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

Allgemeine Hinweise

• Bevor Sie das Gerät anschließen, lesen Sie bitte die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so nutzen Sie alle Funktionen sicher und zuverlässig.
• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Achten Sie darauf, dass Kinder niemals Fremdkörper in die Lüftungsschlitze oder Löcher in der Rückwand stecken. Es besteht die Gefahr eines elektrischen Schlages.

Umgebungsbedingungen

• Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser: es besteht die Gefahr eines elektrischen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllte Vasen oder ähnliches auf das Gerät.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z.B. Badezimmer) ausgelegt. Beachten Sie die in den technischen Daten angegebenen Betriebs- und Lagertemperaturen.
• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.
• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.
• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Untergrund das Gewicht des Fernsehers tragen kann.
• Schwere Gegenstände dürfen nicht auf das Gerät gestellt werden.
• Schützen Sie das Gerät vor Hitze: es besteht Brandgefahr. Bedecken Sie nicht die Lüftungsschlitze. Wenn Sie das Gerät in einem Regal aufstellen, halten Sie oben einen Abstand von mindestens 20 cm und an den Seiten von mindestens 10 cm ein.
• Stellen Sie kein offenes Feuer, zum Beispiel brennende Kerzen, auf oder direkt neben das Gerät.
• Stellen Sie das Gerät nicht neben Geräten auf, die durch Magnetquellen gestört werden, z.B. Kassettendecks.
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
• Berühren Sie das Display nicht unnötig, üben Sie keinen Druck auf dessen Oberfläche aus und berühren Sie es nicht mit spitzen oder scharfen Gegenständen.

Netzanschluss

• Schließen Sie den Netzstecker nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose (100-240 V\~ 50/60 Hz) an. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.
• Das Gerät ist auch nach Ausschalten mit dem Ein-/Ausschalter nicht vollständig vom Netz getrennt. Um dies zu tun, ziehen Sie den Netzstecker.
• Um den Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen.
• Achten Sie beim Aufstellen des Gerätes darauf, dass Strom- oder andere Kabel nicht

eingeklemmt oder gequetscht werden.

• Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.
• Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose.

Antennenanschluss

• Bitte benutzen Sie nur ein spezielles, doppelt abgeschirmtes Antennenkabel, um den Antennenanschluss herzustellen. Sonst kann es zu Beeinträchtigungen bzw. Störungen der Bildqualität kommen.
• Ziehen Sie bei Gewitter und längerem Nichtgebrauch das Antennenkabel vom Gerät ab, um Überspannungsschäden zu vermeiden.

Störungen

• Ziehen Sie bei Beschädigungen des Netzkabels oder des Gerätes sofort den Netzstecker aus der Steckdose.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzkabel aufweist. Reparaturen am Gehäuse und am Netzkabel dürfen ausschließlich vom Service Center vorgenommen werden. Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch unser Service Center ersetzt werden, um Gefährdungen zu vermeiden.
• Vorsicht! Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzstecker ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.

Reinigung und Pflege

- Für die Reinigung des Gerätes verwenden Sie nur ein trockenes, weiches Tuch.

Batterien

• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Achtung Explosionsgefahr! Benutzen Sie keine verschiedenen Batterie-Typen, -Marken, keine neuen und gebrauchten Batterien miteinander oder solche mit unterschiedlicher Kapazität.

• Die beiliegenden Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
- Nehmen Sie verbrauchte Batterien immer sofort aus der Fernbedienung heraus, da diese auslaufen und somit Schäden verursachen können.
- Ersetzen Sie immer jeweils beide Batterien und entsorgen Sie die alten Batterien vorschriftsmäßig.
- Entfernen Sie bei längerem Nichtgebrauch die Batterien aus der Fernbedienung.
- Setzen Sie Batterien keinen extremen Bedingungen aus, legen Sie z.B. die Fernbedienung nicht auf Heizkörpern ab. Es besteht ansonsten erhöhte Auslaufgefahr.
- Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

3. VORBEREITUNG

3.1 LIEFERUMFANG

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

• Fernsehgerät mit Standfuß
- Netzkabel
- Fernbedienung (inkl. 2 Batterien Typ LR03 AAA 1,5 V)
• Bedienungsanleitung und Garantie

3.2 EINLEGEN DER BATTERIEN

Sie benötigen zwei Batterien Typ LR03, AAA, 1,5 V.

1. Nehmen Sie den Batteriefachdeckel auf der Unterseite der Fernbedienung ab.
2. Legen Sie die mitgelieferten Batterien ein. WICHTIG! Beachten Sie die Polarität (+ und -).
3. Setzen Sie den Batteriefachdeckel wieder ein.

3.3 AUFSTELLEN DES GERÄTES

• Ziehen Sie die Schutzfolie von der Fernbedienung ab.
• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Untergrund das Gewicht des Fernsehers tragen kann.
• Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus.

- Achten Sie auf eine ausreichende Belüftung des Gerätes von allen Seiten. Bei Aufstellung in einer Schrankwand müssen oben mindestens 20 cm und an den Seiten mindestens 10 cm Platz zur Belüftung frei bleiben.

3.4 ANTENNENKABEL ANSCHLIEßen

Der Fernseher verfügt über einen Tuner, mit dem Fernsehsignale über die Hausantenne/Kabelanschluss und DVB-T-Signale empfangen werden können.

WICHTIG! Schließen Sie das Antennenkabel an, bevor Sie den Netzstecker in die Steckdose stecken.

DVB-T-Empfang

ACHTUNG: Das Gerät ist für den Empfang mit passiven DVB-T-Antennen ausgelegt.

- Stecken Sie das Ende einer DVB-T-Antenne in die Antennenbuchse ANT.

Andere Antennenanschlüsse

Für optimale, störungsfreie Bildqualität verwenden Sie ein doppelt abgeschirmtes 75 Ohm Antennenkabel.

1. Schließen Sie ein 75 Ohm Antennenkabel an Ihrem Antennenanschluss an.
2. Stecken Sie das andere Ende in die Antennenbuchse ANT. Diese befindet sich auf der Rückseite des Fernsehers.
3. Wählen Sie den Eingang TV im Menü Eingangs-Quelle (SOURCE).

HINWEIS: Zum Empfang eines Programmes muss zunächst eine Sendersuche durchgeführt werden (siehe „Erstes Einschalten“ auf Seite 5).

3.5 NETZANSCHLUSS

Das Fernsehgerät ist für Wechselstrom 100-240V\~ 50/60 Hz ausgelegt.

- Verbinden Sie mit dem Netzkabel den Anschluss AC-INPUT mit einer Steckdose.

ACHTUNG: Schließen Sie erst alle anderen Geräte an, bevor Sie das Fernsehgerät ans Netz anschließen. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

3.6 ERSTES EINSCHALTEN

Nach dem ersten Einschalten erscheint ein Fenster, in dem Sie die Menüsprache wählen und den automatischen Sendersuchlauf starten.

1. Drücken Sie den Ein/Ausschalter rechts am Gerät, um das Gerät einzuschalten. Das Fenster Installationsanleitung erscheint auf dem Bildschirm.
2. Drücken Sie OK, um die deutsche Menüsprache zu bestätigen. (Eine andere Menüsprache wählen Sie mit den Tasten ◀/▶ auf der Fernbedienung und drücken dann OK.) Der Punkt Auto-Suche wird markiert.
3. Drücken Sie OK. Wählen Sie mit der Taste ◀/▶ das Land aus, in dem Sie Sender empfangen möchten.
4. Drücken Sie 2x OK, um die automatische Sendersuche zu starten. Dieser Vorgang dauert einige Minuten. Die Fortschritte werden im Fenster auf dem Bildschirm angezeigt.
5. Nach dem Sendersuchlauf wird automatisch der Programmplatz 1 angezeigt.
6. Das Fenster erlischt nach einigen Sekunden oder schließen Sie es mit EXIT.

3.7 QUELLE AUSWÄHLEN

1. Drücken Sie bei eingeschaltetem Gerät die Taste SOURCE. Das Menü mit der Liste der Quellen (Geräte an den entsprechenden Anschlüssen) wird angezeigt.
2. Wählen Sie die gewünschte Quelle mit den Tasten ▲/▼ auf der Fernbedienung oder CH +/- am Gerät.
3. Bestätigen Sie die Einstellung mit OK oder VOL +/- am Gerät.
   HINWEIS: Wenn Sie keine Änderung vornehmen, verlassen Sie das Menü mit EXIT.

4. EXTERNE GERÄTE ANSCHLIEßen

Das Fernsehgerät ist mit einer Reihe von Anschlüssen ausgestattet, an denen zahlreiche Geräte (z.B. DVD-Recorder, PC's, Kameras und Set-Top-Boxen) angeschlossen werden können.

WICHTIG! Achten Sie darauf, dass der Fernseher und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen. Beachten Sie die Anleitungen der Geräte, die Sie anschließen möchten.

SCART-Anschluss

Über den SCART-Anschluss auf der Rückseite werden analoge Bild- und Tonsignale in guter Qualität übertragen. Sie können dort Geräte wie z. B. Videorecorder, Satellitenempfänger, Spielekonsolen oder PayTV-Decoder anschließen.

• Schließen Sie das Gerät mit einem voll belegten SCART-Kabel an die Buchse SCART an.
• Wählen Sie den Eingang SCART im Menü Eingangs-Quelle (SOURCE).

VIDEO-Anschlüsse

Über die Cinchbuchsen L und R und die Buchse AV bzw. S-VIDEO können Sie z. B. eine Videokamera anschließen.

- Schließen Sie das Gerät mit einem AV-Kabel bzw. einem Cinch- und einem S-Video-Kabel an die Buchsen AV, L und R bzw. S-VIDEO, L und R an.

WICHTIG! Achten Sie beim Anschluss über ein AV-Kabel darauf, dass die Farben der Anschlüsse übereinstimmen (Video = gelb, Audio L = weiß und Audio R = rot).

- Wählen Sie den Eingang AV bzw. SVIDEO im Menü Eingangs-Quelle (SOURCE).

PC-Anschluss.

• Verbinden Sie mit einem VGA-Kabel die Monitor-Buchse des PCs und die Buchse VGA INPUT am Fernsehgerät.
• Verbinden Sie mit einem Audiokabel die Audiobuchse des PCs und die Buchse VGA AUDIO INPUT des Fernsehers.
• Wählen Sie den Eingang PC im Menü Eingangs-Quelle (SOURCE).

Komponenten-Eingang

Über den Komponenten-Anschluss Y Pb Pr werden analoge Bildsignale eines externen Gerätes, z. B. eines AV-Receivers oder DVD-Recorders in sehr guter Qualität übertragen.

• Verbinden Sie mit einem im Fachhandel erhältlichen Komponenten-Kabel (3x Cinch) den Komponentenausgang des externen Gerätes mit den Eingängen Y Pb Pr am Fernseher.
• Verbinden Sie mit einem Audiokabel die Audiobuchsen des externen Gerätes und die Audiobuchsen L und R des Fernsehers.
• Wählen Sie den Eingang YPBPR im Menü Eingangs-Quelle (SOURCE).

HDMI-Anschluss

Über die HDMI Anschlüsse werden digitale Bild- und Tonsignale eines externen Gerätes in sehr guter Qualität übertragen.

• Verbinden Sie mit einem im Fachhandel erhältlichen HDMI-Kabel die HDMI-Buchsen des externen Gerätes mit einer der HDMI Buchsen am Fernseher.
• Wählen Sie den Eingang HDMI im Menü Eingangs-Quelle (SOURCE).

5. GRUNDLEGENDE BEDIENUNG

Alle Einstellungen können Sie bequem mit der Fernbedienung und dem OSD-Menü auf dem Bildschirm vornehmen. Die Grundfunktionen können Sie auch mit den Tasten am Gerät ausführen. In der Anleitung wird in der Regel die Bedienung mit der Fernbedienung beschrieben.

5.1 FERNSEHER EIN- UND AUSSCHALTEN

• Drücken Sie den Netzschalter POWER an der rechten Seite, um das Gerät einzuschalten. Es startet in der letzten eingestellten Betriebsart/gewählten Quelle. Wenn sich das Gerät im Standby-Modus befindet (Kontrollleuchte rot), drücken Sie die Taste STANDBY auf der Fernbedienung. Die Kontrollleuchte leuchtet grün (Zusatz-Kontrollleuchte, unten in der Mitte, leuchtet rot) und das Gerät ist eingeschaltet.
• Drücken Sie die Taste STANDBY auf der Fernbedienung, um das Gerät wieder in den Standby-Modus zu schalten (Zusatz-Kontrollleuchte, unten in der Mitte, aus).
• Drücken Sie den Netzschalter an der rechten unteren Seite, um das Gerät komplett auszuschalten.

WICHTIG! Schalten Sie das Gerät ganz aus, wenn Sie es nicht nutzen, da das Gerät im Standby-Modus noch etwas Strom verbraucht. Das Gerät ist auch nach Ausschalten mit dem Ein-/Ausschalter nicht vollständig vom Netz getrennt. Um dies zu tun, ziehen Sie den Netzstecker.

5.2 FERNSEHPROGRAMME AUSWÄHLEN

• Verwenden Sie die Tasten CH +/- oder die Zifferntasten 0-9, um das gewünschte Fernsehprogramm auszuwählen.
• Drücken Sie die Taste RECALL auf der Fernbedienung, um das vorherige Programm anzuschauen.
• Eine Übersicht über die Programmbelegung erhalten Sie durch Drücken der Taste CH.LIST. Markieren Sie einen Programmplatz mit den Pfeiltasten und drücken OK, um das Programm aufzurufen.

5.3 LAUTSTÄRKE REGELN

• Verwenden Sie die Tasten VOL +/-, um die Lautstärke einzustellen.
• Drücken Sie die Taste MUTE, um den Ton vorübergehend auszuschalten. Mit der Taste MUTE oder den Tasten VOL+/- schalten Sie den Ton wieder ein.

5.4 SCHNELLZUGRIFF

AUDIO	Sprache wählen (nur, wenn vom Sender unterstützt)
SOURCE	Quelle (externe Geräte) wählen
SOUND	Ton einstellen
PIC	Farbmodus wählen
SLEEP	Abschaltzeit einstellen
ASPECT	Bildformat wählen
FREEZE	Standbild erzeugen
TEXT	Teletext aufrufen
INFO	Programminformationen anzeige
SUBTITLE	Sprache der Untertitel wählen (n wenn vom Sender unterstützt)

5.5 STRUKTUR DES OSD-MENÜS

Mit dem OSD (On Screen Display)-Menü können Sie verschiedene Funktionen wählen und Einstellungen vornehmen.

1. Drücken Sie die Taste TV MENU, um das OSD-Menü aufzurufen. Die Punkte des Hauptmenüs sehen Sie oben. Das Menü KANAL ist zu sehen.
2. Wählen Sie zuerst den gewünschten Hauptmenüpunkt mit den Tasten ◀/▶. Die Untermenüs werden darunter angezeigt.
3. Um ein Untermenü zu wählen, drücken Sie die Taste ▼. Die erste Zeile des Untermenüs wird markiert.
4. Zum Aktivieren eines Untermenüs drücken Sie OK oder ▶.
5. Mit der Taste TV MENU gelangen Sie zurück zum Hauptmenü.

Untermenüs

• Mit den Tasten ▲/▼ wählen Sie einen Untermenüpunkt. Dort können Sie
• entweder mit den Tasten ◀/► Einstellungen vornehmen.
• oder mit OK ein weiteres Einstellfenster aufrufen und dann mit den Tasten ◀/▶ Einstellungen vornehmen.

Zurück zum Hauptmenü

Um einen anderen Punkt aus dem Hauptmenü zu wählen, müssen Sie das aktive Untermenü verlassen.

• Gehen Sie mit der Taste TV MENU zurück, bis die Überschrift des Hauptmenü (z.B. KANAL) farbig markiert ist.
• Drücken Sie im Untermenü die Taste ▲ bis die Überschrift des Hauptmenü (z.B. KANAL) farbig markiert ist.

Menüs verlassen

- Gehen Sie mit der Taste TV MENU schrittweise in den Menüs zurück oder verlassen Sie das Menü mit der Taste EXIT. Ihre Einstellungen werden gespeichert.

HINWEIS: Wird für einige Sekunden keine Einstellung vorgenommen, wird das Menü ausgeblendet.

6. SENDER SUCHEN UND BEARBEITEN

Ihr Fernseher kann DVB-T-Signale und herkömmliche, analoge Signale (z.B. über Kabelanschluss) empfangen. Was Sie bei der automatischen Sendersuche empfangen, hängt davon ab, was Sie am Antenneneingang angeschlossen haben: Ihre DVB-T Antenne für DVB-T-Empfang oder einen analogen Kabelanschluss. Es können beide Arten in der Programmliste gespeichert werden - in der Regel werden Sie aber nur eine Empfangsart verwenden. Für beide Varianten stehen Ihnen ein automatischer und ein manueller Suchvorgang zur Verfügung.

• DVB-T-Sender werden im OSD-Menü mit DTV angezeigt.
• Analoge Sender werden im OSD-Menü mit ATV (TV) angezeigt.

6.1 SENDER AUTOMATISCH SPEICHERN

• DVB-T-Sender werden im OSD-Menü mit DTV angezeigt.
• Analoge Sender werden im OSD-Menü mit ATV (TV) angezeigt.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Auto-Suche.
3. Drücken Sie OK. Wählen Sie mit der Taste ◀/▶ das Land, in dem Sie Sender empfangen möchten.
4. Drücken Sie 2x OK, um die automatische Sendersuche zu starten. Dieser Vorgang dauert einige Minuten. Die Fortschritte werden im Fenster auf dem Bildschirm angezeigt.
5. Nach dem Sendersuchlauf wird automatisch der Programmplatz 1 angezeigt.
6. Das Fenster wird nach einigen Sekunden automatisch ausgeblendet oder schließen Sie es mit EXIT.

6.2 DVB-T-SENDER MANUELL SPEICHERN

1. Wählen Sie einen Programmplatz, auf dem Sie einen neuen Sender speichern wollen.

2. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.

3. Wählen Sie mit der Taste ▼ den Menüpunkt DTV Suche Manuell und drücken Sie OK.

1. Mit den Tasten ◄/▶ wählen Sie einen Kanal. Die Empfangsqualität des gewählten Kanals wird angezeigt. Wird auf dem gewählten Kanal kein Sender empfangen, erscheint NO SIGNAL im Fenster. Schalten Sie in diesem Fall weiter auf einen anderen Kanal.
2. Drücken Sie OK, um die Suche zu starten.
3. Drücken Sie OK, wenn Sie einen Kanal speichern wollen.
4. Nach dem Ende der Suche erscheint ein gefundener Sender auf dem Bildschirm. Schließen Sie das Fenster mit EXIT.

6.3 MANUELLE SENDERSUCHE FÜR ANALOGEN EMPFANG

Um analoge Sender einzeln zu suchen, muss am Antennenanschluss ein analoges Antennensignal (z.B. Hausantenne oder Kabelanschluss) angeschlossen sein. Analoge Sender werden im OSD-Menü mit ATV (TV) angezeigt. Wenn Sie vorher schon DVB-T-Sender gespeichert haben, wird der neue analoge Sender dieser Liste hinzugefügt. Die digitalen Sender werden nicht überschrieben.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ ATV Suche Auto und drücken OK.
3. Unter Speichern Unter wählen Sie mit den Tasten ◀/▶ den Programmplatz, auf dem der neue analoge Sender gespeichert werden soll.
4. Markieren Sie mit ▲/▼ den Punkt Suche.
5. Drücken Sie ◀/▶, um die Suche zu starten. Sie sehen während des Suchvorganges wie sich die Frequenz ändert. Wird ein Sender gefunden, ist auch wieder der Ton aktiv.
6. Drücken Sie die rote Taste, um den Sender zu speichern.
7. Um einen weiteren Sender zu suchen, legen Sie zuerst unter Speichern Unter wieder einen Programmplatz fest und starten dann die Suche neu.

Sie können in diesem Menü auch folgende Einstellungen vornehmen: System: wird in der Regel nicht verändert.

Aktueller Kanal: zeigt an, welcher Programmplatz im Hintergrund aktiv ist. Mit den Tasten ◀/▶ und OK schalten Sie um. Feinabstimmung: Die Frequenz kann in kleinen Schritten mit den Tasten ◀/▶ geändert werden. Überspringen: Wenn Sie JA wählen, wird der Sender beim Umschalten mit der Taste CH -/+ übersprungen. Frequenz: Zeigt die aktuelle Frequenz an.

6.4 SENDEREINSTELLUNGEN BEARBEITEN

Nach dem Sendersuchlauf sind die Sender in der Reihenfolge gespeichert, in der sie gefunden wurden. Sie können Sender der Favoritenliste hinzufügen (FAV) oder die Reihenfolge ändern, indem Sie Sender verschieben oder überspringen.

Sender verschieben

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.

2. Wählen Sie mit der Taste ▼ Programme bearbeiten und drücken OK.

1. Markieren Sie mit ▲/▼ den Sender, der verschoben werden soll.
2. Drücken Sie die gelbe Taste. Der Programmplatz wird gelb markiert.
3. Mit den Tasten ▲/▼ schieben Sie den Sender an die gewünschte Position.
4. Drücken Sie die gelbe Taste erneut, um den Sender an der gewünschten Position zu speichern.
5. Um weitere Programme zu verschieben, wiederholen Sie den Punkt 5.
6. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Sender überspringen

Die markierten Sender können nur noch über die Zifferntasten 0-9 aufgerufen werden. Ein Anwählen mit der CH + / - ist nicht mehr möglich.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Programme bearbeiten und drücken OK.
3. Markieren Sie mit ▲/▼ den Sender, der übersprungen werden soll.
4. Drücken Sie die blaue Taste. SKIP erscheint hinter den Programmnamen.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Um die Sender wieder freizuschalten, wählen Sie die markierten Sender und drücken wieder die blaue Taste.

DVB-T-Sender in die Favoritenliste speichern

Speichern Sie Ihre Lieblingssender (nur DTV) in der Favoritenliste. Über die Taste FAV können Sie die Liste später aufrufen.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit der Taste ▼ Programme bearbeiten und drücken OK.
3. Markieren Sie mit ▲/▼ den Sender, der in der Favoritenliste gespeichert werden soll.
4. Drücken Sie die Taste FAV. Ein Herz erscheint hinter den Programmnamen.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Um die Sender wieder aus der Favoritenliste zu löschen, wählen Sie die markierten Sender und drücken wieder die FAV Taste.

7. PROGRAMMINFORMATIONEN (EPG - NUR BEI DVB-T)

Der Electronic Program Guide (EPG) wird von vielen, aber nicht allen Programmanbietern ausgestrahlt. Der Umfang kann ebenfalls stark variieren.

Der EPG zeigt Ihnen eine Tagesübersicht laufender oder künftiger Sendungen mit den entsprechenden Sendezeiten an.

Übersicht

1. Drücken Sie EPG, um die Programmübersicht zu öffnen.
2. Mit folgenden Tasten nehmen Sie Änderungen vor:

◀/▶: vorherige/folgende Sendungen auf diesem Programm wählen.

▲/▼: Sender wählen.

OK: zu gewähltem Programm umschalten.

INFO: Detailinformation zur gewählten Sendung anzeigen.

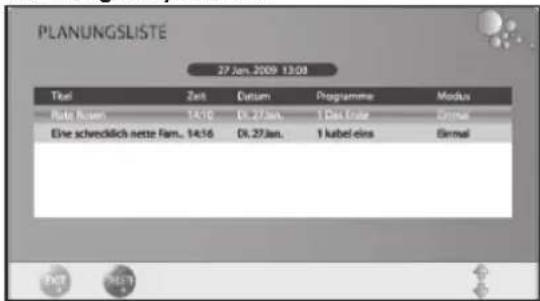

grüne Taste: Planungsliste aufrufen gelbe Taste: Datum aktivieren. Die Datumszeile wird markiert. Mit den Tasten

◄/► kann die Programmübersicht von anderen Tagen aufgerufen werden. blaue Taste: den Beginn einer Sendung speichern.

EXIT: Detailinformationen bzw. EPG ausblenden.

Sendungen speichern

Über den EPG können Sie den Start von Sendungen speichern. Die Sendungen werden in der Planungsliste angezeigt. Bei eingeschaltetem Fernseher erscheint 15 Sekunden vor Sendebeginn eine Abfrage, ob auf die Sendung umgeschaltet werden soll. Es wird umgeschaltet, wenn Sie keine Taste drücken oder mit OK bestätigen. Wollen Sie das laufende Programm weiterschauen, wechseln Sie mit der Taste zu Nein und bestätigen mit OK.

1. Öffnen Sie das EPG-Fenster mit der Taste EPG.
2. Wählen Sie den Sender und dann die gewünschte Sendung mit den Tasten

▲/▼/◄/►.

1. Drücken Sie die blaue Taste (Reminder).
2. In dem nächsten Fenster bestätigen Sie die Werte gleich mit OK oder ändern sie vorher. Es erscheint die Planungsliste mit der Übersicht aller gespeicherten Sendungen.
3. Schließen Sie das Fenster mit EXIT.

8. BILD UND TON EINSTELLEN

8.1 BILDEINSTELLUNGEN ÄNDERN

Ihr Fernseher hat 3 werkseitig vorgegebene Bildeinstellungen (Standard, Weich und Dynamisch). Sie können diese Einstellungen durch Drücken der Taste PIC auswählen. Wenn Sie Benutzer wählen, werden Ihre persönlichen Bildeinstellungen abgerufen.

Bildmodus definieren

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.
3. Markieren Sie mit der Taste ▼ den Punkt Bild-Modus und wählen Sie mit den Tasten ◀/▶ den Punkt Benutzer.
4. Die folgenden Punkte werden aktiviert und können geändert werden.

Kontrast

Helligkeit

Farbe

Bildschärfe

Farbton (wird nur bei NTSC-Signalen aktiviert)

1. Rufen Sie den gewünschten Punkt mit ▼ auf und stellen Sie mit den Tasten ◀/▶ den gewünschten Wert ein.
2. Drücken Sie die Taste TV MENU, wenn Sie das komplette Bildmenü für weitere Änderungen aufrufen wollen.
3. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Farbtemperatur einstellen

Ihr Fernseher hat 3 werkseitig vorgegebene Einstellungen für die Farbtemperatur (Warm, Medium und Kalt).

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.
3. Markieren Sie mit der Taste ▼ den Punkt Farbtemperatur und wählen Sie mit den Tasten ◀/▶ den Punkt Benutzer.
4. Die folgenden Punkte werden aktiviert und können geändert werden: Rot / Grün / Blau
5. Rufen Sie den gewünschten Punkt mit ▼ auf und stellen Sie mit den Tasten ◀/▶ den gewünschten Wert ein.
6. Drücken Sie die Taste TV MENU, wenn Sie das komplette Bildmenü für weitere Änderungen aufrufen wollen.
7. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

8.2 RAUSCHREDUKTION

Diese Funktion reduziert das Bildrauschen und verbessert damit die Bildqualität bei schwachen Signalen.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.
3. Drücken Sie die Taste ▼ bis Rauschreduktion markiert ist.
4. Schalten Sie die Funktion mit den Tasten ◀/► ein und aus.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

8.3 BILDSCHIRMFORMAT ÄNDERN

Ihr Fernseher verfügt über 5 Bildschirmformate: 16:9,4:3, AUTO und ZOOM 1 + 2. Sie können diese Einstellungen durch Drücken der Taste ASPECT wählen.

1. Drücken Sie die Taste ASPECT einmal, und die aktuelle Einstellung wird angezeigt.
2. Drücken Sie die Taste erneut, um die Einstellung zu ändern.

HINWEIS: Wenn die Funktion AUTO eingestellt ist, wird automatisch das richtige Format gewählt. Sie können diese Einstellung auch im Menü BILD vornehmen.

8.4 PC BILDEINSTELLUNGEN

Wenn PC als Quelle gewählt wurde, erscheint im Menü BILD zusätzlich der Punkt BILDSCHIRM. Hier können Sie die Position und Synchronisation des PC-Desktops einstellen.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen.
2. Drücken Sie 1x die Taste ▶. Das Menü BILD ist aktiviert.

1. Drücken Sie die Taste ▼, bis Bildschirm markiert ist, und drücken Sie OK.
2. Wählen Sie mit der Taste ▼ die Bildeinstellung, die Sie ändern möchten: Horizontal-Pos. (horizontale Position des Desktops)

Vertical-Pos. (vertikale Position des Desktops)

Größe

Phase (Synchronisation)

1. Stellen Sie mit den Tasten ◀/▶ den gewünschten Wert ein.
2. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

8.5 TONEINSTELLUNGEN ÄNDERN

Ihr Fernseher hat 4 werkseitig vorgegebene Toneinstellungen (Standard, Musik, Film und Sport). Sie können diese Einstellungen durch Drücken der Taste SOUND auswählen.

Wenn Sie Benutzer wählen, werden Ihre persönlichen Toneinstellungen abgerufen.

Audio-Modus einstellen

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis AUDIO aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Audio-Modus und wählen Sie mit den Tasten ◀/▶ den Punkt Benutzer.
4. Die folgenden Punkte werden aktiviert und können geändert werden.
   Höhe
   Bass
   Balance (kann auch für die Voreinstellungen geändert werden)
5. Rufen Sie einen Punkt mit ▼ auf und stellen Sie mit den Tasten ◀/▶ den gewünschten Wert ein.
6. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

8.6 WEITERE TON EINSTELLUNGEN

• Mit Auto-Lautstärke können Sie unterschiedliche Lautstärken, z.B. beim Senderwechsel, ausgleichen.
• Surround-Sound bedeutet, dass der Ton mit einer Art Raumklang wiedergegeben wird.
• SPDIF legt fest, ob SPDIF-Signale wiedergegeben werden sollen.
• Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
• Drücken Sie die Taste ▶, bis AUDIO aktiviert ist.
• Markieren Sie mit der Taste ▼ den Punkt Auto-Lautstärke, Surround-Sound oder SPDIF.
• Schalten Sie die Funktion mit den Tasten ◀ /▶ ein und aus.
• Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

9. UHRZEIT UND TIMER

9.1 UHRZEIT

Die Uhrzeit wird bei DVB-T-Empfang automatisch vom Fernsehgerät erkannt. Bei dem Empfang von analogen Kanälen kann die Uhrzeit von Hand eingestellt werden.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis ZEIT aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Uhr.
4. Öffnen Sie die Funktion mit OK.
5. Die einzelnen Werte wie Datum usw. geben Sie mit den Tasten ◀/▶ ein.
6. Wenn alle Werte eingestellt sind, markieren Sie Schließen mit der Taste ▼.
7. Drücken Sie die Taste OK, um die Werte zu speichern.

9.2 SLEEP-TIMER

Sie können Ihren Fernseher so einstellen, dass er sich nach Ablauf eines voreingestellten Zeitintervalls automatisch ausschaltet. Wenn Sie den Fernseher während der Einstellung des Sleep-Timers aus- und wieder einschalten, wird der Sleep-Timer gelöscht und muss erneut eingestellt werden. Das Intervall kann von 0 (=Aus) bis 240 Min. eingestellt werden.

- Drücken Sie die Taste SLEEP auf der Fernbedienung so oft, bis die gewünschte Zeit angezeigt wird. Die Anzeige wird nach einigen Sekunden ausgeblendet, der Fernseher schaltet sich nach der eingestellten Zeit aus.

HINWEIS: Sie können diese Einstellung auch über das Menü ZEIT vornehmen.

9.3 EINSCHALT- UND AUSSCHALTZEIT

Mit der Einschaltzeit und der Ausschaltzeit legen Sie einen Zeitpunkt fest, an dem sich der Fernseher ein- oder ausschalten soll. Sie können die Festlegung für verschiedene Zeiträume festlegen.

HINWEIS: Diese Funktionen schalten den Fernseher aus dem Standby-Modus ein oder in den Standby-Modus. Ein über den Netzschalter ausgeschalteter Fernseher wird nicht über den Einschalt-Timer eingeschaltet.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis ZEIT aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Einschalt-Zeit oder Ausschalt-Zeit.
4. Öffnen Sie die Funktion mit OK.

5. Mit den Pfeiltasten markieren und ändern Sie die angezeigten Funktionen.

6. Aktivieren: Legen Sie fest, ob die Einstellung nur einmal oder regelmäßig ausgeführt werden soll. Wählen Sie zwischen: (Aus, Einmal, Täglich, Mo-Fr, Mo-Sa, Sa-So oder So)

7. Stunde / Minute: Stellen Sie die Ein- oder Ausschaltzeit fest
8. Lautstärke: Legen Sie die Lautstärke beim Einschalten fest
9. Modus: DTV - bei Anschluss der DVB-T-Antenne / TV - bei Anschluss an eine Hausantenne oder Kabelanschluss.
10. Drücken Sie die Taste EXIT, um das Menü zu verlassen oder TV MENU um zum Menü zurückzugehen. Die Einstellungen werden gespeichert.

10. TELETEXT

Teletext ist ein kostenloser Informationsdienst der Sender. Er wird mit dem Fernsehsignal übertragen und erfordert deshalb gute Empfangsbedingungen. Nicht alle Sender bieten Teletext.

Teletextinformationen sind gewöhnlich in Bereiche, Themen und Seiten unterteilt. Es gibt Themen, die über mehrere Seiten reichen (2/3 = zweite Seite von drei) und solche, die versteckte Information enthalten (Quizantworten, VPS-Zeiten etc.).

Teletext Ein / Aus

- Mit der Taste TEXT auf der Fernbedienung können Sie die Teletext-Funktionen ein- und ausschalten.

Farbige Tasten

Bei fast allen Teletextseiten befinden sich am unteren Bildschirmrand farbige Textfelder (rot, grün, gelb, blau). Mit den farbigen Tasten auf der Fernbedienung können Sie direkt zu den Themen/Seiten springen, die auf den farbigen Feldern angezeigt werden.

Seiten über die Zifferntasten aufrufen

Die aktuelle dreistellige Seitennummer finden Sie in der oberen linken Bildecke. Die Seitennummern werden immer 3-stellig mit den Zifferntasten eingetippt. Es dauert meist einige Sekunden, bis die Seite eingelesen ist.

Unterseiten aufrufen

1. Rufen Sie die gewünschte Teletext-Seite (mit Unterseiten) auf.
2. Drücken Sie die Taste SUBPAGE und geben Sie die Seitenzahl der Unterseite über die Zifferntasten ein, z. B. 0001 für Unterseite 1.
   (Andere Möglichkeit: Am unteren Bildschirmrand erscheint eine Zeile mit den Unterseiten.
   Wählen Sie die Unterseiten mit den Tasten
   ◀/▶. Die gewählte Unterseite wird angezeigt.)

Hold-Funktion

Drücken Sie die Taste HOLD, um den automatischen Aufruf von Unterseiten anzuhalten oder wieder zu starten.

Gemischte Darstellung

- Drücken Sie die Taste MIX, um das Fernsehbild hinter dem Teletext einzublenden. Ein erneuter Druck schaltet wieder in die reine Teletextdarstellung zurück.

Darstellungsgröße

- Drücken Sie die Taste SIZE, um die Darstellung des Teletextes auf dem Bildschirm zu verändern und bei vergrößerter Darstellung zwischen den Seitenhälften umzuschalten.

Versteckte Information

Auf Teletextseiten mit Spielen oder Rätseln können sich versteckte Lösungen befinden.

- Drücken Sie die Taste REVEAL, um die Lösung anzuzeigen. Diese Funktion wird nicht von allen Sendern unterstützt.

Indexseite aufrufen

- Drücken Sie die Taste INDEX, um die Indexseite (in der Regel Seite 100) aufzurufen.

Farbtasten programmieren

Sie können die Farbtasten mit Ihren Lieblingsseiten belegen.

1. Drücken Sie die Taste LIST. Anstelle der Farbmarkierungen werden Seitenzahlen eingeblendet, anfangs die Seiten 100, 200, 300 und 400.
2. Drücken Sie die Farbtaste, die Sie neu programmieren möchten, und geben Sie sofort danach die Seitenzahl über die Zifferntasten ein. Die Seite wird aufgerufen und unter der Farbtaste gespeichert.
3. Drücken Sie die Taste LIST, um wieder die Standardbelegung der Farbtasten aufzurufen.
4. Zum Aufrufen der gespeicherten Seite drücken Sie LIST und dann die entsprechende Farbtaste.

11. SONDERFUNKTIONEN

11.1 SPERREN

Sie können in diesem Menü verschiedene Sperren setzen und das Passwort ändern. Zum Öffnen des Menüs geben Sie das vor- eingestellte Kennwort 6666 ein.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste 2, bis SPERRE aktiviert ist.
3. Öffnen Sie die Funktion mit OK.
4. Geben Sie das Kennwort ein (voreingestellt ist 6666).
5. Dieser Vorgang muss bei jedem Aufrufen des Menüs wiederholt werden.

Systemsperre

Wenn diese Funktion aktiviert ist (Ein), muss vor einem Sendersuchlauf und vor dem Bearbeiten von Programmen ein Passwort eingegeben werden.

Kennwort ändern

1. Markieren Sie den Punkt Kennwort Setzen und drücken OK.
2. Tippen Sie zweimal das neue Kennwort. Es gilt nach der zweiten Eingabe.
3. Nehmen Sie weitere Einstellungen vor oder drücken Sie EXIT, um das Menü zu verlassen.

Programmsperre

Sie können einzelne Programme sperren. Diese können dann nur nach der Eingabe des Kennwortes wiedergegeben werden. Die Programmsperre bleibt erhalten, bis Sie die Programme wieder freigeben oder den Fernseher über den Punkt Werkseinstellung zurücksetzen.

1. Markieren Sie den Punkt Programmsperre und drücken OK.
2. Markieren Sie mit den Taste ▲ oder ▼ das Programm, das gesperrt werden soll.
3. Drücken Sie die grüne Taste, um das Programm zu sperren. Es erscheint ein Schloss hinter dem Sendernamen.
4. Sperren Sie weitere Prgramme oder drücken Sie EXIT, um das Menü zu verlassen. Die Programme sind nun gesperrt.

Zum Entsperren rufen Sie das Menü

Programmsperre auf, markieren den

Programmplatz, der entsperrt werden soll und drücken wieder die grüne Taste. Das Schloss erlischt.

Kinderschutz

Der Menüpunkt Kinderschutz hat keine

Funktion, da das benötigte Signal nicht von den DVB-T-Sendern übertragen wird.

11.2 WERKSEINSTELLUNG

Bei dem Zurücksetzen auf die Werkseinstellung werden u. a. die gespeicherten Sender und alle Benutzereinstellungen gelöscht. Das Kennwort wird wieder auf 6666 gestellt.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis OPTION aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt WERKSEINSTELLUNG und drücken Sie OK.
4. Markieren Sie JA mit der Taste ◀ und drücken Sie OK.

Nach dem Rücksetzen erscheint das Fenster zur automatischen Sendersuche (siehe „Erstes Einschalten“ auf Seite 5.).

11.3 SPRACHEINSTELLUNGEN

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste▶, bis OPTION aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt
4. Sprache: wählen Sie mit den Pfeiltasten ◀▶ die Sprache für das OSD-Menü.
5. Audio-Sprache: drücken Sie OK und wählen Sie mit den Pfeiltasten die

Sprachen für den Ton.

• Untertitel-Sprache: drücken Sie OK und wählen Sie mit den Pfeiltasten die Sprachen für die Untertitel.
• Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

HINWEIS: Die Funktionen Audio-Sprache, und Untertitel-Sprache funktionieren nur dann, wenn der gewählte Sender auch Untertitel oder eine zweite Tonspur (mit einer weiteren Sprache) anbietet.

11.4 ZEITZONE

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste▶, bis ZEIT aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Zeitzone.
4. Drücken Sie die Taste ▶, um die

gewünschte Zeitzone einzustellen.

1. Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

11.5 AUSSCHALT-AUTOMATIK

Bei aktivierter Ausschaltautomatik schaltet der Fernseher automatisch in den Standby-Modus, wenn 15 Minuten kein Signal empfangen wurde.

1. Drücken Sie die Taste TV MENU, um das OSD-Hauptmenü anzuzeigen. Sie befinden sich im Menü KANAL.
2. Drücken Sie die Taste ▶, bis ZEIT aktiviert ist.
3. Markieren Sie mit der Taste ▼ den Punkt Ausschaltautomatik.
4. Drücken Sie die Taste ▶, um die Funktion ein oder aus zu schalten.
5. Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

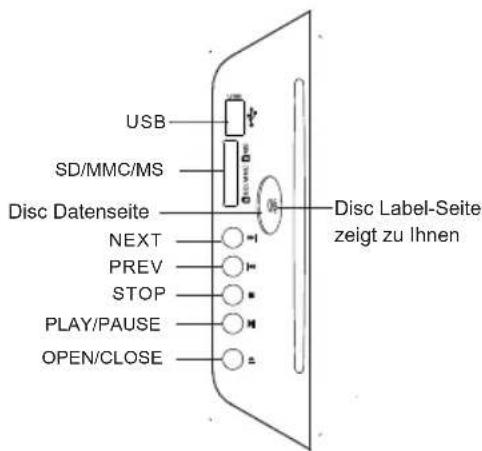

12 DVD-PLAYER SEITLICHE BEDIENELEMENTE

USB-Port

Drücken Sie im DVD-Modus DVD/USB auf der Fernbedienung und schließen Sie ein USB-Speichermedium oder einen MP3-Player am USB-Port zur Wiedergabe von MP3-, JPEG- oder MPEG4-Dateien an.

3-in-1 Kartenleser

Drücken Sie im DVD-Modus DVD/USB auf der Fernbedienung und stecken Sie eine Speicherkarte (SD, MMC oder MS) zur Wiedergabe von MP3-, JPEG- oder MPEG4-Dateien ein. Alle Funktionen entsprechen der Discwiedergabe.

Während der Discwiedergabe unterbrechen Sie diese zunächst, bevor Sie ein USB/CARD Medium anschließen. Drücken Sie DVD/USB auf der Fernbedienung und

wählen Sie mit ▲▼ zwischen DISC/USB/CARD. Mit ENTER/OK bestätigen Sie.

Vorsicht:

Achten Sie beim Anschluss eines USB-Speichermediums oder einer Speicherkarte auf die Ausrichtung. Nichtbeachtung kann zu Schäden am Gerät führen.

Vorsicht

Dieser DVD-Player ist mit einem Klasse 1 Laser ausgestattet. Öffnen Sie das Gehäuse nicht und blicken Sie nicht in den Laserstrahl, das kann zu Verletzungen führen.

Reparatur nur durch den autorisierten Kundendienst.

Ausstattungsmerkmale

Vom Player lesbare Discformate:

MPEG4-Dateien auf Disc

Multi-Blickwinkel

Dolby Digital

Untertitelsprachen

KODAK Picture CD

Filmsprachen

MP3-Dateien auf CD-R/CD-RW

VIDEO DVD-Video

Bildformat

Kindersicherung

Dieses Produkt enthält urheberrechtlich geschützte Technologien, die durch US und anderen Patente das geschützte Eigentum von Macrovision Corporation und anderer Rechteinhaber sind. Die Nutzung dieser Technologien muss durch Macrovision Corporation gestattet sein und gilt nur für den Heimgebrauch sowie andere beschränkte Nutzungen, es sei denn, anderweitig von Macrovision Corporation ausdrücklich genehmigt. Reverse Engineering und Demontage verboten.

Dieses Produkt entspricht dem KODAK Picture CD Format und zeigt KODAK Picture CDs an. Das „KODAK Picture CD Compatible“ Logo ist eine Marke der Eastman Kodak Company und wird mit deren Genehmigung benutzt.

Hergestellt unter Lizenz der Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Marken der Dolby Laboratories. Vertrauliche unveröffentlichte Werke. 1992-1997 Dolby Laboratories, Inc. Alle Rechte vorbehalten.

Hergestellt unter Lizenz der Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Marken der Dolby Laboratories. Vertrauliche unveröffentlichte Werke. 1992-1997 Dolby Laboratories, Inc. Alle Rechte vorbehalten.

12.1 DIE MENÜS

Mit SETUP auf der Fernbedienung rufen Sie das EINSTELLUNGSMENÜ auf. Hier navigieren Sie mit den Navigationstasten aufwärts/abwärts zu einem Menüpunkt, mit der rechten Navigationstaste wählen Sie ein UNTERMENÜ. Mit ENTER/OK bestätigen Sie. Mit der linken Navigationstaste kehren Sie in das vorherige Menü zurück. Zum Verlassen des Menüs drücken Sie erneut SETUP. Im EINSTELLUNGSMENÜ wählen Sie eine der nachstehenden Optionen. SPRACHEINSTELLUNGEN

Mit der Auswahl der Spracheinstellungen zeigen Sie das Untermenü Sprachen an:

12.1.1 OSD-Sprache

Hier stellen Sie die Bildschirmsprache (OSD-Sprache) ein.

12.1.2 Untertitel

Hier stellen Sie die Untertitelsprache ein.

12.1.3 MPEG4-Untertitel (optional)

Hier stellen Sie die MPEG4-Untertitelsprache ein.

Hinweis: Dieser Menüpunkt wird nicht von allen Playern unterstützt.

12.1.4 Audio

Hier stellen Sie die Filmsprache (Audiosprache) ein.

12.1.5 DVD-Menü

Hier stellen Sie die DVD-Menüsprache ein.

12.2 VIDEOEINSTELLUNGEN

Mit der Auswahl der Videoeinstellungen zeigen Sie das Untermenü Video an:

Hier stellen Sie das Bildseitenverhältnis ein. Hinweis:

Das Bildformat bezieht sich auf das auf der Disc aufgezeichnete Format. Einige Discs können das von Ihnen gewählte Bildformat nicht anzeigen.

Bei Wiedergabe einer im Bildformat 4:3 aufgezeichneten Disc auf einem Breitbildfernseher haben Sie links und rechts schwarze Balken auf dem Bildschirm. Nehmen Sie die Bildschirmeinstellung entsprechend Ihrem Fernseher vor.

12.2.1 TV-System

Hier stellen Sie das TV-System ein.

Hinweis: Die Einstellungen des DVD-Players müssen dem Fernseher entsprechen. Informationen zum Ausgangsformat finden Sie in der Bedienungsanleitung Ihres Fernsehers

12.3 KINDERSICHERUNG

Wählen Sie im Einstellungsmenü Kindersicherung zur Anzeige des Untermenüs Kindersicherung:

Hier stellen Sie die Bewertungsstufe für die Kindersicherung ein.

Hinweis: Vor der Einstellung der Kindersicherung muss das Passwort eingegeben werden.

12.3.1 Passwort einstellen

Geben Sie Ihr 4-stelliges Passwort ein, dann drücken Sie OK zur Bestätigung.

Hinweis: Sollten Sie Ihr Passwort einmal vergessen, so benutzen Sie das allgemeingültige Passwort 6666 zum Entsperren.

12.4 SONSTIGE EINSTELLUNGEN

Wählen Sie im Einstellungsmenü Sonstiges zur Anzeige der sonstigen Einstellungen:

12.4.1 Standardeinstellungen

Hier stellen Sie den Player zu den Werkseinstellungen zurück.

12.5 MP3/WMA/JPEG/MPEG4 WIEDERGABE

Eine MP3/WMA/MPEG4 Disc hat ein Verzeichnis, wie in der obigen Abbildung dargestellt. Mit den Navigationstasten wählen Sie Stammverzeichnis und Unterverzeichnis, mit OK rufen Sie das Verzeichnis auf. Mit den

Navigationstasten wählen Sie den gewünschten Titel, mit OK oder

WIEDERGABE spielen Sie die Musik oder den Film ab. Zur Rückkehr in das vorherige Menü wählen Sie mit den

Navigationstasten das Symbol bestätigen mit OK.

Filter: Auswahl der in der Liste anzuzeigenden Dateikategorie.

Wiederholung: Wiederholungsmodus umschalten.

Modus: Wiedergabemodus wie folgt umschalten:

Normal: Normalwiedergabe.

Zufall: Aktivierung der Zufallswiedergabe.

Am Ende des aktuellen Kapitels/Tracks wird zu einem zufällig gewählten Kapitel/Track gesprungen. Alle Kapitel/Tracks werden einmal wiedergegeben. Mit Modus wählen Sie eine andere Option.

Bearbeitungsmodus: Aktivierung der Programmwiedergabe. Mit der linken

Navigationstaste wählen Sie das

Verzeichnis, mit OK wählen Sie den gewünschten Track, dann wählen Sie

Zum Programm hinzufügen: Drücken Sie

Programmanzeige und dann den Bearbeitungsmodus, um den

Bearbeitungsmodus zu verlassen. Mit der linken Navigationstaste zeigen Sie die

Programmierung an, mit OK

starten Sie die Programmwiedergabe.

Programmanzeige: Anzeige der programmierten Tracks.

Browseranzeige: Anzeige des Trackverzeichnisses.

Zum Programm hinzufügen: Zur Auswahl des Tracks wählen Sie Zum Programm hinzufügen.

Programm löschen: Im Stoppmodus (STOP zweimal gedrückt) rufen Sie zunächst den Bearbeitungsmodus auf. Mit der linken Navigationstaste zeigen Sie die Programmierung an, mit OK

löschen Sie den gewünschten Track. Mit Programm löschen wird der Track aus der Programmliste entfernt.

12.6 PICTURE CD WIEDERGABE

Eine PICTURE CD hat ein Verzeichnis, wie in der nachstehenden Abbildung dargestellt.

Mit den Navigationstasten wählen Sie das Verzeichnis, mit OK rufen Sie ein Unterverzeichnis auf. Mit den

Navigationstasten wählen Sie das gewünschte Bild, mit OK oder

WIEDERGABE zeigen Sie das Bild an. Zur Rückkehr in das vorherige Menü wählen Sie mit den Navigationstasten das Symbol und bestätigen mit OK.

Bilddrehung

Während der Wiedergabe drehen Sie ein Bild mit den Navigationstasten.

12.7 KARTENLESER, USB-PORT

Schließen Sie im Pause- oder Stoppmodus eine Speicherkarte (MMC, SD, MS) am Slot zur Wiedergabe von MP3 Musik-, MPEG4 Film- oder JPEG Bildateien an. Alle Funktionen entsprechen der Discwiedergabe.

12.7.2 USB-Port

Schließen Sie im Pause- oder Stoppmodus ein USB-Speichermedium am Port zur Wiedergabe von MP3 Musik-, MPEG4 Film- oder JPEG Bilddateien an. Alle Funktionen entsprechen der Discwiedergabe.

Unterbrechen Sie die Discwiedergabe vor dem Anschluss eines USB/CARD Mediums. Drücken Sie DVD/USB auf der Fernbedienung und dann ▲/▼ zur Auswahl von DISC/USB/CARD. Mit OK bestätigen Sie.

Dieses Gerät unterstützt nicht alle USB/CARD Medien.

Hinweis: Achten Sie beim Anschluss eines USB-Speichermediums oder einer Speicherkarte auf die Ausrichtung. Nichtbeachtung kann zu Schäden am Gerät führen.

12.8 Tastenbelegung

12.8.1 OPEN/CLOSE

Mit OPEN/CLOSE öffnen Sie das Laufwerk, mit erneutem Tastendruck auf OPEN/CLOSE schließen Sie das Laufwerk wieder.

12.8.2 SUBTITLE

Mit dieser Taste schalten Sie zwischen den Untertitelsprachen um (muss von der Disc unterstützt werden).

12.8.3 GOTO

Auf DVDs wählen Sie den gewünschten Titel, das Kapitel oder einen Zeitpunkt im Titel oder Kapitel. Auf SVCDs, VCDs und CDs wählen Sie den gewünschten Track oder einen Zeitpunkt auf der Disc oder im Track.

Hinweis: Während der VCD-Wiedergabe muss der PBC-Modus deaktiviert sein.

12.8.4 0-9 Zifferntasten

Diese Tasten dienen der Eingabe von Zeit, Titel-, Kapitel- oder Tracknummern. Wird ein nummerischer Menüpunkt angezeigt, so wählen Sie mit den Zifferntasten, danach bestätigen Sie mit OK. Während der VCD-Wiedergabe (PBC deaktiviert) wählen Sie mit den Zifferntasten einen Track direkt.

12.8.5 MENU

Während der DVD-Wiedergabe zeigen Sie mit MENU das Discmenü das aktuellen Titels an.

PBC

Während der VCD- oder SVCD-Wiedergabe aktivieren/deaktivieren Sie mit dieser Taste den PBC-Modus.

12.8.6 SETUP

Mit dieser Taste rufen Sie das Systemeinstellungsmenü auf. Mit erneutem Tastendruck verlassen Sie das Menü.

12.8.7 RETURN

Während der DVD-, SVCD- oder VCD-Wiedergabe kehren Sie mit RETURN in das Menü zurück (nur PBC aktiviert).

12.8.8 DISPLAY

Mit dieser Taste zeigen Sie Informationen zur aktuellen Disc an.

12.8.9 OK

Mit dieser Taste bestätigen Sie Ihre Menüauswahl.

12.8.10 REV:

Während der DVD-, MP3-CD- oder VCD-Wiedergabe, rufen Sie mit REV den schnellen Rücklauf (Suche) auf. Mit mehrmaligem Tastendruck durchlaufen Sie die Rücklaufgeschwindigkeiten. Mit WIEDERGABE/PAUSE kehren Sie zur Normalwiedergabe zurück.

12.8.11 FWD

Während der DVD-, MP3-CD- oder VCD-Wiedergabe, rufen Sie mit REV den schnellen Vorlauf (Suche) auf. Mit mehrmaligem Tastendruck durchlaufen Sie die Vorlaufgeschwindigkeiten. Mit WIEDERGABE/PAUSE kehren Sie zur Normalwiedergabe zurück.

12.8.12 PREV

Während der DVD-, MP3-CD- oder VCD-Wiedergabe, springen Sie mit PREV zum vorherigen Kapitel, Titel oder Track.

12.8.13 NEXT

Während der DVD-, MP3-CD- oder VCD-Wiedergabe, springen Sie mit NEXT zum nächsten Kapitel, Titel oder Track.

12.8.14 STOP

Mit einmaligem Tastendruck markiert der Player die Stelle der Unterbrechung. Mit erneutem Tastendruck begibt sich der Player in Stoppmodus.

12.8.15 WIEDERGABE/PAUSE

Im Pause- oder Stoppmodus starten Sie mit dieser Taste die Wiedergabe. Im Wiedergabemodus wird die Wiedergabe unterbrochen (Pause).

12.8.16 ANGLE

Mit ANGLE schalten Sie zwischen den verschiedenen Kamera-Blickwinkeln um (muss von der Disc unterstützt werden).

PROBLEMLÖSUNGEN

Bei Problemen überprüfen Sie anhand der nachfolgenden Liste, ob Sie den Fehler selbst beheben können.

KEIN BILD, KEIN TON

•Vergewissern Sie sich, dass der Player eingeschaltet ist.
- Vergewissern Sie sich, dass die Steckdose in Ordnung ist.
•Vergewissern Sie sich, dass das Netzkabel nicht beschädigt ist.
•Vergewissern Sie sich, dass das Netzkabel fest in der Steckdose steckt.

BILD, ABER KEIN TON

•Vergewissern Sie sich, dass das Gerät nicht stummgeschaltet ist.
•Vergewissern Sie sich, dass Sie die AUDIO-Einstellungen korrekt vorgenommen haben.

SCHLECHTES BILD ODER SCHLECHTER TON

•Vergewissern Sie sich, dass Sie die AUDIO-Einstellungen korrekt vorgenommen haben.
•Vergewissern Sie sich, dass die Disc nicht verkratzt ist.

SCHLECHTE DISC" WIRD ANGEZEIGT

•Vergewissern Sie sich, dass die Disc nicht deformiert oder beschädigt ist.
•Vergewissern Sie sich, dass die Disc nicht verkratzt ist.
•Vergewissern Sie sich, dass das Discformat kompatibel ist.
- Vergewissern Sie sich, dass Sie keine Software-CD abspielen. In diesem Fall müssen Sie den Player neu starten.

FERNBEDIENUNG FUNKTIONIERT NICHT

•Vergewissern Sie sich, dass der Player eingeschaltet ist.
•Vergewissern Sie sich, dass die Batterien nicht erschöpft sind.
•Richten Sie die Fernbedienung direkt auf den IR-Sensor im Player aus.
- Entfernen Sie Hindernisse zwischen der Fernbedienung und dem IR-Sensor.

GERÄT FUNKTIONIERT NICHT

• Schalten Sie das Gerät aus und wieder ein.

„KEINE DISC“ WIRD ANGEZEIGT

•Vergewissern Sie sich, dass sich eine Disc im Laufwerk befindet.
•Vergewissern Sie sich, dass die Disc richtig herum eingelegt ist.
•Vergewissern Sie sich, dass die Disc nicht verkratzt ist.

Problembehandlung

Problemsymptome				Inspection Scheck
Bilder Ton
	Schnee Lärm			Antenne prüfen, direkt oder mit Verbindung angeschlossen
	Geisterbild		Normaler Ton	Antenne prüfen, direkt oder mit Verbindung angeschlossen
	Interference Lär			Elektronisches Zubehör, Auto/ Mottorad, leuchtendes Licht
	Normales Bild St			Lautstärke(Uberprüfen ob auf Stumm geschaltet ist oder die Audiokabel richtig angebracht sind)
	Kein Bild Stumm			Stromkabel ist nicht angesteckt. Netzschalter ist nicht offen. Kontrast und Helligkeit/ Lautstärke Einstellungen Drücken Sie die Standby-Taste und die Fernbedienung zum prüfen.
	Keine Farbe		Normaler Ton	Farbe überprüfen
	Gebrochene S Bild		Normaler Ton oder leise	Kanal ändern
	Keine Farbe Lär	n

13. REINIGUNG

Reinigen Sie alle Komponenten mit einem trockenen Tuch. Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigen.

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

0 21 52 - 20 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Haben Sie Fragen zur Bedienung, zur Inbetriebnahme oder Anschluss? Gerne hilft Ihnen unser Serviceteam weiter. Sie erreichen uns Mo. – Do. 8:30-17:00 Uhr und Fr. 8:30-14:00 Uhr unter folgender Rufnummer:

0 21 52 - 2006 666

ETV

Elektro-Technische Vertriebsgesellschaft mbH

Industriering Ost 40

D-47906 Kempen

14. ENTSORGEN

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss - gemäß Gesetz - einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden.

Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.

Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei den kommunalen Sammelstellen entsprechende Behälter zur Batterie-Entsorgung bereit.

15. KONFORMITÄTSERKLÄRUNG

Wir erklären, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und geltenden Vorschriften der EMV-Richtlinie 2004/108/EG sowie der Niederspannungs-Richtlinie 2006/95/EG befindet.

16. PROBLEMLÖSUNGEN

Sollte Ihr Gerät Probleme bereiten, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

Wichtig! Auf keinen Fall sollten Sie versuchen, das Gerät selbstständig zu reparieren.

Fehler Mögliche Ursache/Maßnahmen
Kein Bild, kein Ton	Ist das Gerät mit dem Netz verbunden?
	Ist der Ein-/Ausschalter eingeschaltet?
	Ist das Antennenkabel in Ordnung und richtig eingesteckt?
	Gibt es einen Senderausfall?
	Falls externe Geräte angeschlossen sind: Sind alle Geräte eingeschaltet?
	Ist die richtige Quelle (SOURCE) gewählt?
Schlechtes Bild	Prüfen Sie die Antennenausrichtung.
	Prüfen Sie den Zustand und die Anschlüsse des Antennenkabels und der Verbindungskabel.
	Störungen durch ein anderes, nicht ausreichend entstörtes Elektrogerät.
	Bei gleichzeitigem Anschluss von zwei externen Geräten eines ausstecken.
	Überprüfen Sie die Einstellungen im Menü BILD.
Schlechtes Bild bei einzelnen Sendern oder gutes Bild und schlechter Ton	Prüfen Sie die Feinabstimmung des Fernsehkanals.
Fernbedienung funktioniert nicht	Prüfen Sie die Batterien.
	Richten Sie die Fernbedienung genau auf den Sensor unten in der Mitte des Gerätes.
Ton nur auf einem Kanal	Überprüfen Sie im Menü TON die Balanceregelung.
Bild OK, kein Ton	Ton stumm geschaltet?Drücken Sie die Taste MUTE.Ist der Ton heruntergeregelt?Drücken Sie die Taste VOL+.
Fernseher schaltet sich aus	Wurde auf dem aktivierten Programm kein Sender empfangen?War der Timer aktiviert?
Gerät reagiert nicht auf Tastendrücke Videotext rollt	Schalten Sie das Gerät mit dem Ein-/Ausschalter aus und wieder ein.

Pixelfehler

Pixelfehler sind kein Mangel an TFT Panels. Produktionstechnisch lassen sich nach heutigem Stand der Technik Pixelfehler nicht vermeiden. Ebenso wie Konvergenzfehler bei Bildröhren stellen Pixelfehler nichts weiter als einen Toleranzwert dar.

Die von uns verwendeten TFT Panels bieten das Maximum zwischen Preis und Qualität.

Durch Fehlbedienung, etwa zu starken Druck auf das Panel, können Pixelfehler entstehen.

Aufwändige Prüfverfahren während und nach der Produktion stellen sicher, dass sämtliche von uns ausgelieferten TFT - Panels Pixelfehler nur innerhalb der zulässigen Toleranzschwelle aufweisen. Die Anzahl der tolerierten Pixelfehler sind abhängig von der Art des Pixel- bzw. Subpixelfehlers, von der Auflösung sowie der Größe des Panel.

1. TECHNISCHE DATEN

Elektrische Daten
Netzspannung: Input: 100 - 240 V ~ 50/60 Hz
Leistungsaufnahme maximal:	65 W
Leistungsaufnahme in Standby: < 1 W
Bildschirm
Bildschirmdiagonale:	22" /56 cm
Seitenverhältnis:	16:9 (4:3-Wiedergabe wählbar) + Zoom 1+2
Auflösung	1366:768
Ton
Audioausgangsleistung: 2x 3 W
Empfang
Programmspeicherplätze: 100
Empfangskanäle:	VHF Band I Kanal 2 - 4VHF Band III Kanal 5 - 12UHF Kanal 21 - 69
Senderempfang: PAL B/G, D/K, I / SECAM B/G, D/K, L, LL
Eingänge
Euro-AV: SCART
AV:	1x Cinch / 1xS-Video
PC: 1x VGA D-SUB / 1x PC Audio Stereo-Klinkenbuchse
Component: Y Pb Pr
SPDIF out (digitaler Tonausgang) SPDIF out
HDMI HDMI
Antenne: 75 Ohm
Fernbedienung
Batterien: 2x Typ LR03 AAA
LED-Klasse: 1
Allgemeines
Abmessungen (BxTxH):	530 x 97x394 mm (mit Fuß)
Gewicht:	ca. 5,7 kg
Betriebstemperatur:	10°C - 35°C
Manual ID:	E41456/PE/2009

Technische Änderungen vorbehalten

CONTENTS

1. OVERVIEW....3

1.1 THANK YOU FOR YOU TRUST! 5

13. LETTORE SCHEDE, USB

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40 47906 Kempen

ETV

Elektro-technische Vertriebsges. mbH

Industriering Ost 40 • 47906 Kempen

Telefon [phone]

[e-mail]

PERFECT IN FORM AND FUNCTION

AEG
