Innan du använder maskinen första gången : Läs ligenom säkerhets ; bruks- och installationsanvisningen noga och avlägsna transportsäkringarnal

Tekniska data

Tvättkapacitet (torra kläder) :	Bomull	3,2 kg
	Syntet	1,6 kg
	Ylle	1,0 kg
Mått :	Höjd	650 mm
	Bredd	450 mm
	Djup	650 mm
Anslutning :	220 V, 10 A trög säkring (propp)
Anslutningseffekt :	2200 W
Elementeffekt :	1950
Centrifugeringsvarvtal :	800 varv/min

Innan du tvättar :

Kontrollera att :

• Avloppsslangen är rätt placerad
- Vattenkranen är öppen och vattenslangen ansluten
- Maskinen är inkopplad elektriskt
- Maskinens program väljare står i "stop"-läge (vredet är nedtryckt)

Fyll maskinen så här :

• Öppna locket på maskinen.

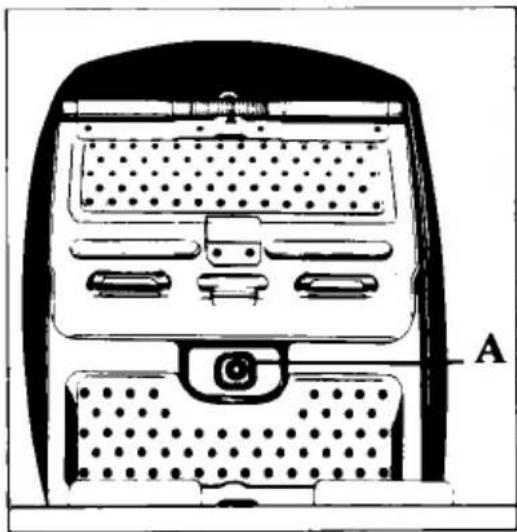

• Öppna trumma genom att trycka på knapp A och de två luckhalvorna samtidigt tills dessa öppnas.
• Lägg tvätten i trumman, OBS fyll inte maskinen över dess kapacitet.
• Stäng trumman. OBS I Kontrollera att luck-halvorna stänger ordentligt. Luckhalvorna skall haka fast i varandra, och knapp A skall vara ute.
  • Stäng locket till maskinen.

Technical line drawing of a device casing with labeled component A (no text or symbols beyond label)

Diagram of a device with labeled components: two connectors and one plug, marked with numbers 1, 2, and 3.

Tvättmedelsfacken :

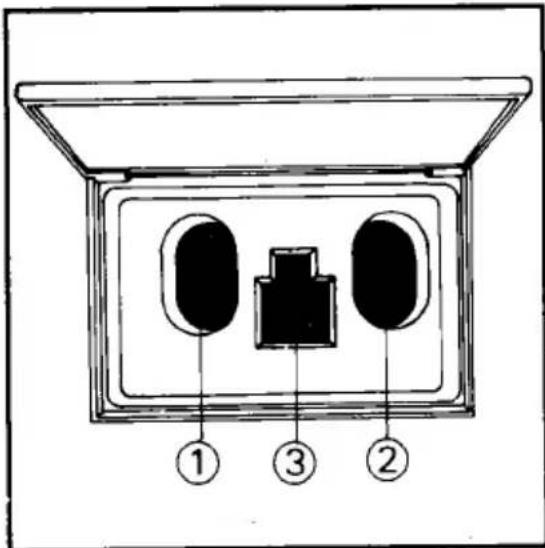

1 Fack för förtvättmedel (all)
2 Fack för huvudtvättmedel (bll)
3 Fack för sköljmedel (c ✅)

Om du vill använda flytande tvättmedel, välj ett program utan förtvätt, och håll tvättmedlet i facket för huvudtvättmedel (bll).

Tvättprogram

Prog.		Temp.(°C)		Program-tid (*)	Använd fack			Max tvätt kapacitet	Programmet avslutas med
					al	bll	c
Bomull-line	A	90	Vittvätt m. förtvätt	140 min	•	•	•	3,2 kg	Centrifu-gering 800 varv/min.
	A	60 + E	Vittvätt m. förtvätt	140 min	•	•	•	3,2 kg
	B	90	Vittvätt	125 min		•	•	3,2 kg
	B	60 + E	Vittvätt	125 min		•	•	3,2 kg
	C	60	Kulörtvätt	95 min		•	•	3,2 kg
	D	40	Kulörtvätt	75 min		•	•	3,2 kg
	F		Extra sköljningar	40 min			•	3,2 kg
	G		Efterbehandling	15 min			•	3,2 kg
	H		Centrifugering	8 min				3,2 kg
syntet	J	60	Bomull - Syntet m. förtvätt	75 min	•	•	•	1,6 kg	Sköljstopp. Sista sköljnings-vattnet stannar i maskinen
	L	60	Bomull - Syntet	65 min		•	•	1,6 kg
	M	40	Fintvätt - Syntet	55 min		•	•	1,6 kg
	N	40	Ylletvätt 📄	45 min		•	•	1,0 kg
	P		Extra sköljningar	20 min			•	1,6 kg
	Q		Efterbehandling	5 min			•	1,6 kg
	R		Tömning	3 min				3,2 kg	Tömning

(*) Tvättiderna är ungefärliga och kan variera beroende på : vattentryck, vattentemperatur och anslutningsspänning.

När inställt tvättprogram är avslutat stannar maskinen automatiskt. Programväljaren stannar i läge "stop!".

I syntet och fintvättprogrammen stannar maskinen med vatten i trumman för att undvika skrynkling om tvätten inte tas ur maskinen med en gång. Avsluta dessa program genom att välja tömning "R", eller centrifugering "H". De flesta kläder tål en kort centrifugering så att det mesta vattnet kommer ut ur kläderna.

Efter varje tvätt :

• Tryck ner programväljaren ; kontrollampan slocknar.
• Tryck ut eventuella tillvalsknappar, om du inte tänker använda samma knapp(ar) vid nästa tvätt
• Dra stickkontakten ur vägguttaget (gäller ej vid fast anslutning)
  • Stäng vattenkranen.

Tvätt- och sköljmedel

Följ tillverkarnas rekommendationer när det gäller dosering. Hårt vatten kräver mer än mjukt (vattenhärdheten kan din kommun informera om), hårt smutsad tvätt kräver också mer tvättmedel.

Borttagande av transportsäkringar

Transportsäkringarna, som skyddar tvättmaskinen mot skador under transporten, är röda. Alla röda säkringar måste tas bort innan maskinen används första gången. Spara dessa säkringar för ev senare transport, t ex vid flyttning.

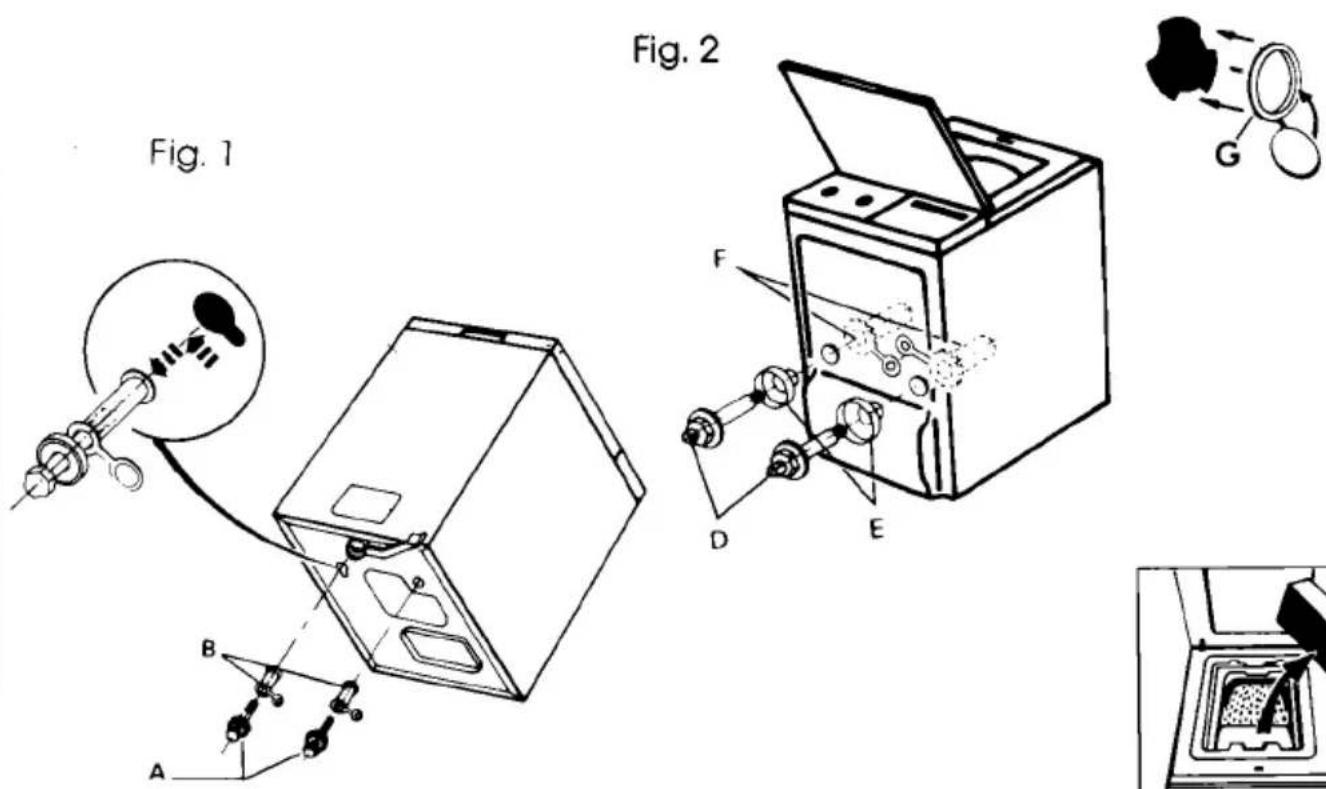

1. Luta maskinen bakåt och ta bort de två bultarna A som finns på maskinens underdel. Ta bort brickorna och de röda distanserna B med hjälp av ringarna (fig 1).
2. Räta upp maskinen och lossa de två bultarna C på baksidan av maskinen utan att ta bort dem. Ta bort de två röda ringarna E innehållande brickorna, skruva sedan ur pinnbultarna D och ta bort dem med hjälp av ringarna E (fig 2).
3. Sätt in en skruvmejsel i hålen och bänd loss plastdistanserna F så att de faller ut.
4. Plugga igen hålen med pluggarna G (finns i plastpåsen tillsammans med bruksanvisningen). Var noggrann med att stänga det lilla locket (fig 3).
5. Öppna locket på maskinen och avlägsna det stötdämpande polystyrenblocket som ligger mellan trumman och luckan.

Tvättmaskinen är nu färdig att använda.

OBS! Uppackning och installation av maskinen underlättas om du använder den speciella nyckel som följer med.

Fig. 3

Fig. 1 Fig. 2 A B C D E F G

Fig. 4

Diagram of a mechanical device with a block inserted into a container (no text or symbols visible)

Elektro E Helios BOMU 90° V 60° E V

BOMULL-LINNE

SYNTET-OCH BLANDMATERIAL

90°	VITTVÄTT m. FÖRTVÄTT
60° E	VITTVÄTT m. FÖRTVÄTT
90°	VITTVÄTT
60° E	VITTVÄTT
60°	KULÖRTVÄTT
40°	KULÖRTVÄTT
	EXTRA SKÖLJNINGAR
	EFTERBEHANDLING
	CENTRIFUGERING

60°	BOMULL - SYNTET m. FÖRTVÄT
60°	BOMULL - SYNTET
40°	FINTVÄTT - SYNTET
40°	YLLETVÄTT
P	EXTRA SKÖLNINGAR
Q	EFTERBEHANDLING
R	TÖMNING

EH8065

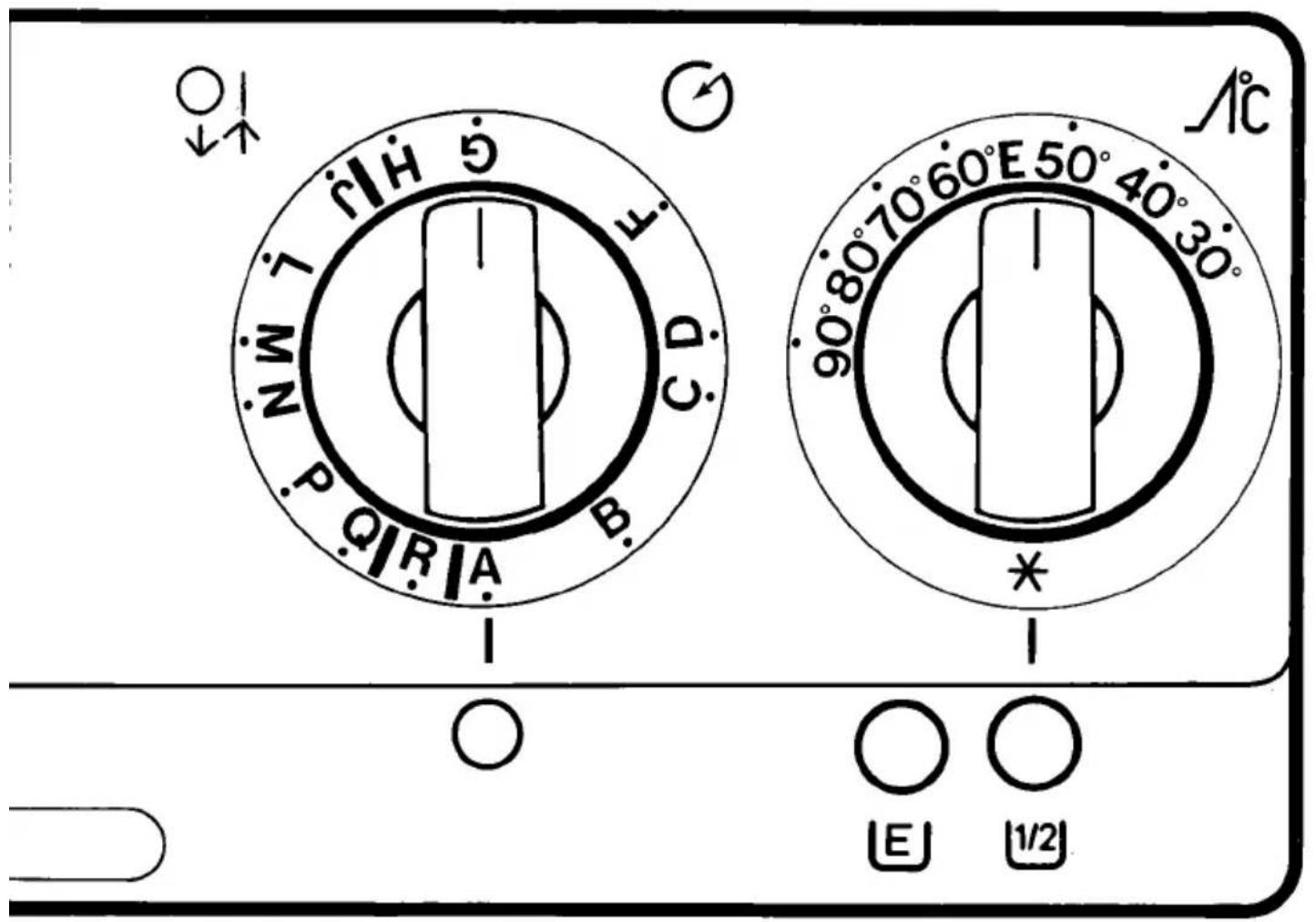

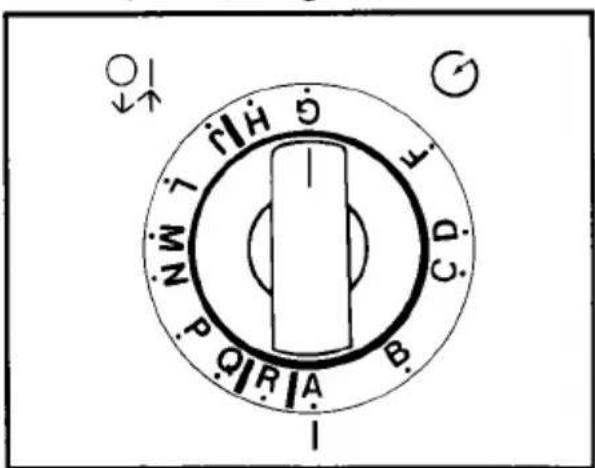

1 välj av program

N W 7 H G F D P Q|R|A B I

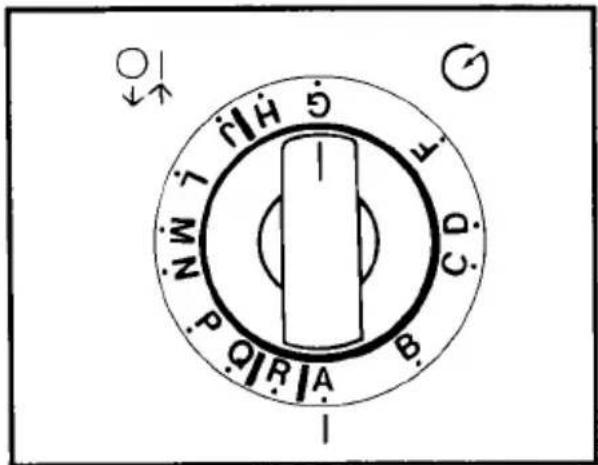

- Välj program efter vilkensorts tvätt du ska tvätta, och hur smutsig den är. Tryck ner programväljaren och vrid den samtidigt medurs till önskat program.

2 Välj av temperatur

90°80°70°60°E 50°40°30° AC *

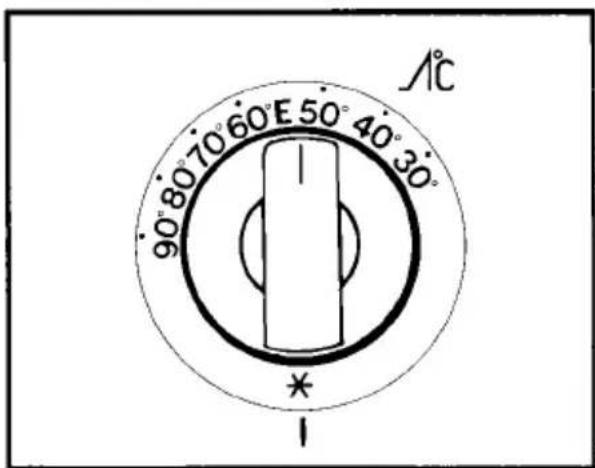

- Tryck ner temperaturväljaren och vrid till önskad temperatur.

Ω ↓↑ ΩH 5 W N P Q R A B C D I 90°80°70°60°E 50°40°30° * I Ω Ω [E] 1/2 ΔC

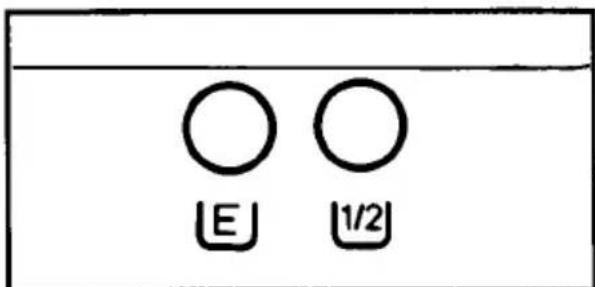

3 Välj tillvalsknapp för önskat tillval

E 1/2

- Ekonomiknapp, E : med knappen nedtryckt förlängs tvättiden så att ett 60°C program motsvarar ett 90°C i tvättid, och ett 40°C ett 60°C. Att användas med moderna tvättmedel som tillåter lägre tvätttemperaturer. Ger lägre energiförbrukning med bibehållen tvätteffekt. Kan kombineras med program A, B och M. - '1/2"-knappen trycks in vid tvätt av små mängder, max. 1,6 kg vitkulörtvätt eller 1,0 kg syntettvätt.

4 Start av program

H5 MN P Q R A B C D I

- Drag programväljarvredet uppåt. Kontrollampan tänds och lyser med ett fast sken ända tills strömmen bryts av maskinen.Programmet startar.

FÖR SÄKERHETS SKULL

Tvättmaskinen är avsedd för normalt förekommande hushållstvätt. Används den till andra ändamål finns risk för person- eller sakskador.

OBS I Maskinen får inte användas för kemtvätt.

Undvik att bleka och färga i maskinen. Vid eventuella skador gäller ej servicegarantin.

Maskinen har översvämningsskydd, men det är omöjligt att göra en maskin fullständigt säker under hela dess livslängd. Undvik därför att installera maskinen i rum utan golvbrunn. Om du ändå gör det; lämna aldrig maskinen utan tillsyn. Stäng alltig vattenkranen när du tvättat färdigt. Lämna aldrig små barn ensamma i närheten av tvättmaskinen när den är igång. Ingen maskin kan göras fullkomligt barnsäker.

TÖMNINGSSÄKERHET VID MAX 60°C

Maskinen fyller på kallt vatten innan tömning av det varma tvättvattnet sker. Detta förhindrar eventuella skador i avloppsrör.

Lockets balanssäkring hindrar det från att stängas under påfyllning av tvätt.

SERVICE OCH RESERVDELAR

I Sverige gäller av EHL antagna serviceåtaganden. Se "EHL-91-köpdokument" som tillhandahålles av säljaren.

Service och reservdelar till maskinen får du via återförsäljaren eller AB Elektroservice (se "Hushållsmaskiner" i telefonkatalogens Gula Sidor). När du beställer service eller reservdelar bör du veta maskinens produktnummer och modellbeteckning som finns på baksidan. Uppgifterna finns på maskinens dataskylt. Skriv upp dem här, så finns de till hands när du behöver dem:

Modell:

Produktnummer:

Inköpsdatum:

Kom ihåg att spara kvittot.

TRANSPORTSKADOR

Eventuella transportskador ska anmålas inom 7 dagar till den som ansvarat för transporten.

NÁR DET INTE FUNGERAR

Tvättmaskinen startar inte :

Är säkringarna hela ?

Är tvättmaskinen riktigt ansluten ?

Är locket till maskinen riktigt stängt ?

Är tvättprogrammet riktigt inställt ?

År vattenkranen öppen ?

Tvättmaskinen centrifugerar inte / töms inte :

Ligger avloppsslangen riktigt, utan veck ?

År avloppssilen rensad ?

Tvättmaskinen fylls inte med tvatten :

År vattenkranen öppen, och är vattentrycket tillräckligt ?

Är locket till maskinen riktigt stängt ?

Tvättmaskinen vibrerar / för oljud :

Är alla transportsäkringar borttagna ?

Står tvättmaskinen stadigt och i våg ?

Är det tillråckligt med utrymme mellan tvättmaskinen och ev vägg eller möbel ?

Tvättmaskinen fylls med vatten, men töms omedelbart :

Är avloppsslangen riktigt placerad, ej för lågt ?

Det är blött kring tvättmaskinen :

Är tvättmedlet riktigt doserat (för mycket tvättmedel kan ge överskummig) ?

Är tvättmedlet avsett för maskintvätt ?

Är tvättmedelsfacken rengjorda så det inte är stopp i dem ?

Är avloppsslangen riktigt fäst ?

År avloppsilen satt tillbaka på plats efter rengöring ?

År slangen tät ?

Fast elanslutning av tvättmaskin får endast utföras av behörig elinstallatör.

Maskinen levereras med jordad sladd och stickpropp för anslutning till 220 V 1 fas 10 A. Vid placering i t ex badrum ska anslutningen ske över fast dosa.

OBS I Skarvsladdar från angränsande rum är ej tillåtna i badrum eller andra våtutrymmen.

Vatten- och avloppsanslutningen ska göras av någon med erforderlig kompetens. Tilloppsslangen ansluts till en lätt åtkomlig kallvattenkran i den fasta rörinstallationen. OBS! Glöm ej att passa in gummipackningen och förminskningsnippeln 3/4"-1/2" (om den behövs) i låsringen. Den andra änden av tilloppsslangen som sitter fast i maskinen, kan vridas åt önskat håll genom att lossa på ringmuttern. Dra därefter åt muttern för att förhindra läckage. Vattentrycket ska vara

(10/10A) 0.70 m mm 1.00 m max

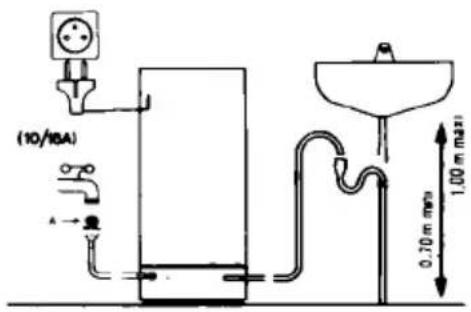

100-1000 kPa (1-10 kp/cm²). På marknaden finns olika typer av kranar och kransatser med snabbkoppling som är typgodkända. Avloppsvattnet kan du leda bort via en golvbrunn eller via vattenlåset till en tvätt- eller diskho. Anslutning till golvbrunn. Här fäster du ett rör på väggen, 60-80 cm från golvet och ansluter avloppsslangen till röret. Rörets invändiga diameter ska vara min 40 mm. Se till att avloppsslangen sitter säkert fästad och inte kan lossa. OBS ! Förlängning av avloppsslangen kan medföra att avloppspumpen inte fungerar som den ska.

Anslutning till vattenlås

Om avloppsslangen anslutes till vattenlås, måste du kapa pipen på vattenlåset så att du får största möjliga öppning. Kontrollera att inga veck uppstår på avloppsslangen.

Uppställningen är viktig

Pure mechanical component diagram without any text, numbers, or symbols

Maskinen ska stå plant och stabilt för att funge-ra bra. Maskinen kan lätt rullas på plats genom att spaken för nedfällning av hjul dras ut.

Fäll sedan in spaken och justera maskinen i våg med de två

fötterna i maskinens framkant. Dra därefter åt låsmuttrarna, mot maskinens botten.

Rensning av avloppssilen

Avloppssilen sitter bakom luckan i nederkant på maskinens framsida. Silen ska ren-sas med jämna mellanrum. Gör så här :

- Öppna luckan genom att trycka på den med ett finger på gångjärnssidan.

• Vrid silen motsols och dra ut den,
- Rengör silen och sätt tillbaka den genom att vrida den medsols på plats.
- Stäng luckan.
