Produkttyp	Desktop-Einzugsscanner
Abmessungen (geschlossen)	424 mm x 246 mm x 120 mm (B x T x H)
Gewicht	ca. 6,1 kg (ohne Netzteil)
Stromversorgung	24 V Gleichspannung; 1,3 A (Netzteil: 100-240 V, 50/60 Hz)
Schnittstelle	Hi-Speed USB 2.0
Optische Auflösung	600 x 600 dpi
Scangeschwindigkeit (A4, 200 dpi, Simplex)	bis zu 60 Seiten/Min.
Duplexgeschwindigkeit (A4, 200 dpi)	bis zu 120 Bilder/Min.
Dokumentgröße (Normalpapier)	Breite: 50,8–300 mm; Länge: 70–432 mm (bis 3000 mm im Langdokumentmodus)
Papiergewicht	27–255 g/m² (je nach Papierweg)
Fassungsvermögen Einzug	bis zu 80 Blatt (80 g/m²)
Scanmodi	Schwarzweiß, Graustufen (256), Farbe (24 Bit), Erweiterte Textverbesserung, Fehlerdiffusion
Doppeleinzugserkennung	Ultraschall und/oder nach Länge
Weitere Funktionen	Schräglagenerkennung, Heftklammernerkennung, Folio-Scannen, Barcode-/2D-Code-Lesung, Auto-Start, Energiesparmodus
Wartung	Reinigung von Scannerglas und Rollen; Austausch der Einzugs- und Verzögerungsrollen
Ersatzteile	Ersatzrollen-Set (Produktcode: 9691B001)
Optionen	Flachbettscanner Unit 102/201, Netzwerkadapter NA10/WA10
Umgebungsbedingungen	Temperatur: 10–32,5 °C; Luftfeuchtigkeit: 20–80 %
Sicherheit	WEEE-Entsorgung, Überhitzungsschutz, Schutzklasse II

Häufig gestellte Fragen - imageFORMULA DR-M1060 CANON

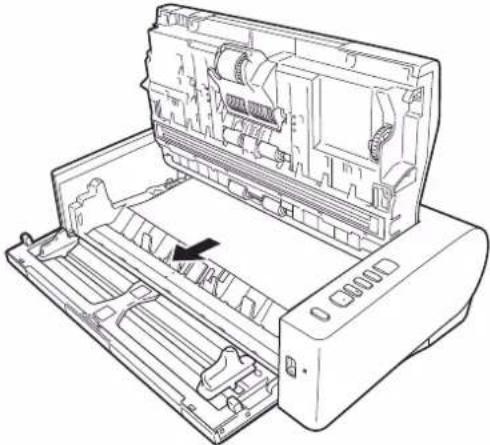

Wie behebe ich einen Papierstau?

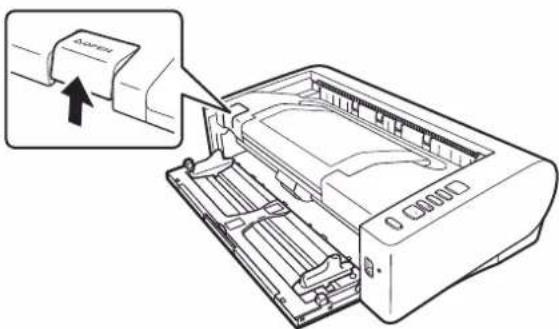

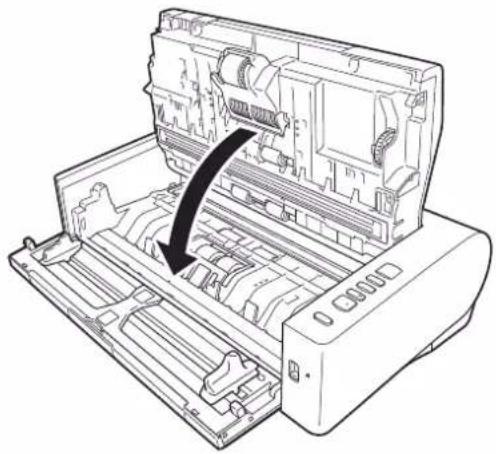

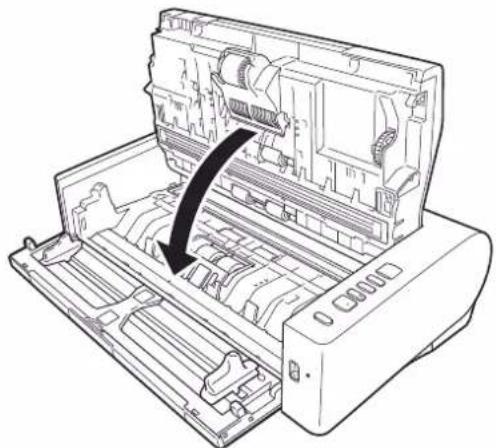

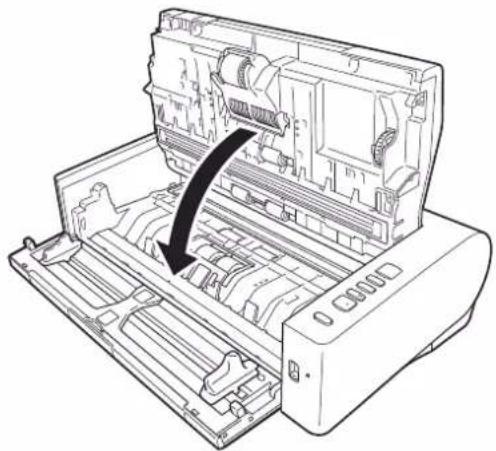

Entfernen Sie das Dokument, öffnen Sie die obere Abdeckung mit dem Hebel OPEN und ziehen Sie das gestaute Papier vorsichtig heraus. Schließen Sie die Abdeckung, bis sie einrastet. Überprüfen Sie das zuletzt gescannte Bild und fahren Sie fort.

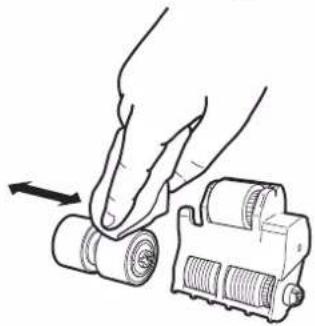

Wie reinige ich den Scanner?

Schalten Sie den Scanner aus und ziehen Sie den Netzstecker. Reinigen Sie das Scannerglas und die Rollen mit einem leicht angefeuchteten, gut ausgewrungenen Tuch. Verwenden Sie keine entzündlichen Substanzen wie Alkohol oder Benzin.

Welche Dokumente kann ich mit dem DR-M1060 scannen?

Der Scanner verarbeitet Normalpapier (Größe bis A3, Länge bis 432 mm, im Langdokumentmodus bis 3000 mm), Visitenkarten, Postkarten und Plastikkarten (ISO-Standard). Papiergewicht von 27 bis 255 g/m².

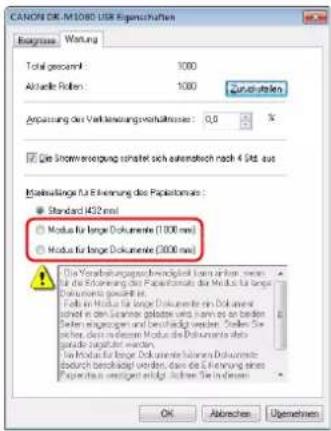

Wie aktiviere ich den Modus für lange Dokumente?

Öffnen Sie das Canon imageFORMULA Dienstprogramm, wählen Sie Ihren Scanner aus, klicken Sie auf Eigenschaften, Registerkarte 'Wartung' und wählen Sie 'Modus für lange Dokumente (1000 mm)' oder '3000 mm'. Bestätigen Sie mit OK.

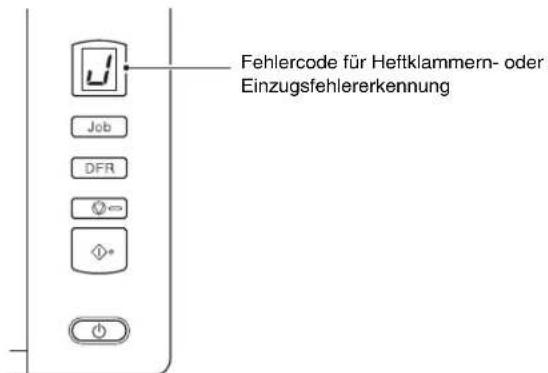

Was bedeutet der Fehlercode 'P' auf dem Bedienfeld?

Der Fehlercode 'P' zeigt einen Papierstau an. Entfernen Sie das gestaute Dokument und öffnen Sie die obere Abdeckung, um den Stau zu beseitigen.

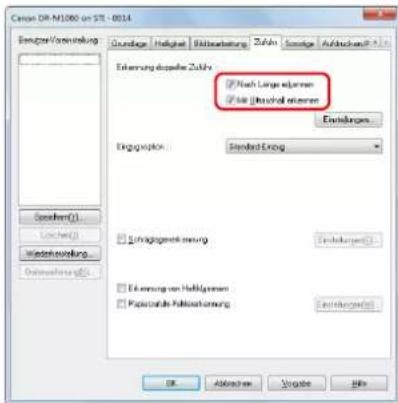

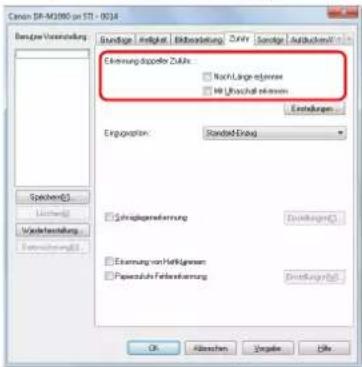

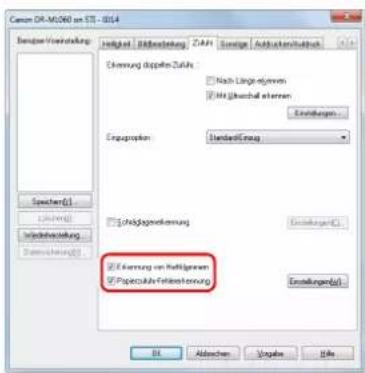

Kann ich die Doppeleinzugserkennung deaktivieren?

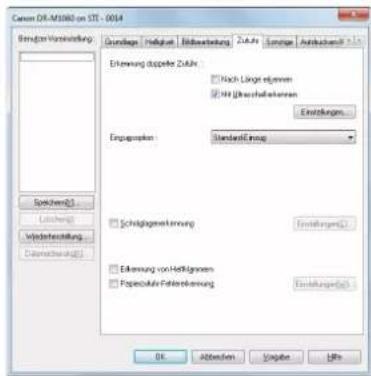

Ja, deaktivieren Sie im Scannertreiber auf der Registerkarte 'Zufuhr' die Kontrollkästchen 'Nach Länge erkennen' und 'Mit Ultraschall erkennen'. Für Karten wird empfohlen, die Ultraschallerkennung zu deaktivieren.

Welche Software benötige ich für den Scanner?

Der Scanner wird mit dem ISIS/TWAIN-Treiber und CaptureOnTouch geliefert. Systemanforderungen: Windows 8.1/10 (32/64 Bit), Windows Server 2012 R2/2016/2019, Intel Core 2 Duo 1,66 GHz, 1 GB RAM, Hi-Speed USB 2.0.

Wie scanne ich Visitenkarten richtig?

Legen Sie die Karten vertikal in den Einzug, verwenden Sie den geraden Papierweg (Fach auf Rückseite öffnen) und stellen Sie die Seitengröße auf 'An Originalgröße anpassen'. Deaktivieren Sie die Ultraschall-Doppeleinzugserkennung.

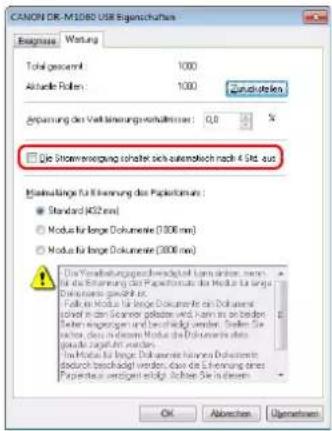

Wie stelle ich die automatische Abschaltung ein?

Öffnen Sie das Canon imageFORMULA Dienstprogramm, gehen Sie zu Eigenschaften, Registerkarte 'Wartung'. Dort können Sie die Zeit bis zur automatischen Abschaltung (Standard 4 Stunden) ändern oder deaktivieren.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung (PDF) wird bei der Softwareinstallation im Ordner 'Canon Manual' abgelegt. Sie finden sie auch auf der Produktseite der Canon-Website zum Download.

BEDIENUNGSANLEITUNG imageFORMULA DR-M1060 CANON

• Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen.
• Wenn Sie die Anleitung gelesen haben, bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf.

Nur Europäische Union (und EEA).

Dieses Symbol zeigt an, dass dieses Produkt gemäß der WEEE-Direktive (2002/96/EC) und nationalen Gesetzen nicht zusammen mit Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer autorisierten

Sammlungsstelle (z. B. im Austausch beim Kauf eines

neuen, ähnlichen Produkts oder bei einer autorisierten Sammelstelle für das Recycling von elektrischen und elektronischen Geräten (EEE)) zurückgegeben werden. Die unsachgemäße Behandlung dieser Art von Elektronikschrott kann sich negativ auf die Umwelt und die Gesundheit auswirken, da es sich um potenziell gefährliche Substanzen gemäß EEE handelt. Ihre Kooperation bei der ordnungsgemäßen Entsorgung dieses Produkts trägt außerdem zur effektiven Nutzung der natürlichen Ressourcen bei. Weitere Informationen dazu, wo Sie Elektronikschott zum Recycling abgeben können, erhalten Sie bei der Stadtverwaltung, den Entsorgungsunternehmen, im genehmigten WEEE-Schema oder von der Müllabfuhr. Weitere Informationen bezüglich der Rückgabe und dem Recycling von WEEE-Produkten finden Sie unter www.canon-europe.com.

(EEA: Norwegen, Island und Liechtenstein)

Für EMVG

Dieses Produkt ist zum Gebrauch im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben vorgesehen.

Modellnamen

Der folgende Name kann in den einzelnen Verkaufsregionen des Dokumentenscanners in den Sicherheitsvorschriften genannt werden.

DR-M1060: Modell M111201

Reproduktionswarnung

Dieses Gerät darf nur unter Einhaltung aller geltenden Gesetze verwendet werden, insbesondere in Zusammenhang mit Fälschung und Urheberrecht sowie Gesetze in Bezug auf nationale Sicherheit. Personen, die absichtlich oder unabsichtlich eines oder mehrere der folgenden Dokumente duplizieren, um die Kopie fälschlicherweise als das Original auszugeben, können gemäß geltender Gesetze und Bestimmungen gerichtlich belangt werden.

• Papiergeld oder Banknoten (inländische oder ausländische)
• Briefmarken, Steuermarken oder andere Marken
• Aktienzertifikate, Anleihescheine, Schuldscheine, Schecks und andere wertvolle Zertifikate
• Reisepässe, Lizenzen und andere Zertifikate, die von Regierungsbehörden und anderen offiziellen Stellen ausgestellt wurden

Diese Liste ist nicht vollständig.

Canon ist nicht für die Benutzungsweise des Scanners durch Einzelpersonen verantwortlich.

Beachten Sie, dass bestimmtes geistiges Eigentum urheberrechtlich geschützt ist und nicht ohne die ausdrückliche Zustimmung des Rechteinhabers reproduziert werden darf. Der persönliche Gebrauch und der Gebrauch im Haushalt sind unter bestimmten Umständen hiervon ausgenommen.

Marken

• Canon und das Canon-Logo sind registrierte Markenzeichen von Canon Inc. in den USA und können auch in anderen Ländern Markenzeichen bzw. registrierte Markenzeichen sein.
• imageFORMULA ist eine Marke von CANON ELECTRONICS INC.
• Microsoft, Windows, PowerPoint und SharePoint sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und anderen Ländern.
  • Die Abbildung der Screenshots von Microsoft Produkten erfolgt mit Genehmigung der Microsoft Corporation.
• ENERGY STAR® ist ein in den Vereinigten Staaten eingetragenes Warenzeichen.
• ISIS ist eine eingetragene Marke von Open Text in den USA.
• iDRS™ SDK 15 Windows 32 - 64 bit technology by Image Recognition Integrated Systems S.A. Copyright 1987 - 2019, I.R.I.S. S.A. All rights reserved.
• Andere in diesem Dokument aufgeführte Produkt- und Firmennamen können Marken ihrer jeweiligen Eigentümer sein. Die Symbole ^TM und ^® werden in diesem Dokument allerdings nicht benutzt.

Copyright

Copyright 2017 CANON ELECTRONICS INC. Alle Rechte vorbehalten.

Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Genehmigung von CANON ELECTRONICS INC. in irgendeiner Form oder mit irgendwelchen Mitteln (elektronisch oder mechanisch, durch Fotokopieren oder Tonaufnahme oder über ein Informationsspeicher- oder -abrufsystem) reproduziert oder übertragen werden.

Haftungsausschluss

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.

CANON ELECTRONICS INC. ÜBERNIMMT WEDER AUSDRÜCKLICHE NOCH KONKLUDENTE GARANTIEN IM HINBLICK AUF DIESES MATERIAL, DIE ÜBER DIE DARSTELLUNGEN IN DIESEM TEXT HINAUSGEHEN, INSBESONDERE KEINE GARANTIEN DER HANDELSFÄHIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ODER ÜBER DIE NICHTVERLETZUNG VON RECHTEN. CANON ELECTRONICS INC. HAFTET NICHT FÜR DIREKTE, FOLGE- ODER ZUFÄLLIG ENTSTANDENE SCHÄDEN JEGLICHER ART, ODER FÜR VERLUSTE UND AUSGABEN, DIE DURCH DIE VERWENDUNG DIESES MATERIALS ENTSTEHEN.

CANON ELECTRONICS INC. HAFTET NICHT FÜR DIE AUFBEWAHRUNG UND HANDHABUNG VON DOKUMENTEN, DIE MIT DIESEM PRODUKT GESCANNT WURDEN, ODER FÜR DIE SPEICHERUNG UND HANDHABUNG DER RESULTIERENDEN DATEN DER GESCANNTEN BILDER.

WENN SIE BEABSICHTIGEN, DIE ORIGINALE GESCANNTER DOKUMENTE WEGZUWERFEN, SIND SIE, DER KUNDE, DAFÜR VERANTWORTLICH, DIE GESCANNTEN BILDER ZU ÜBERPRÜFEN UND SICHERZUSTELLEN, DASS DIE DATEN UNBESCHÄDIGT SIND.

DIE HAFTUNGSHÖCHSTGRENZE VON CANON ELECTRONICS INC. UNTER DIESER GARANTIE IST AUF DEN KAUPPREIS DES DURCH DIE GARANTIE ABGEDECKTEN PRODUKTS BESCHRÄNKT.

Einführung

Vielen Dank für den Kauf des Canon-Dokumentenscanners „imageFORMULA DR-M1060“.

Bitte lesen Sie die folgenden Handbücher vor Inbetriebnahme des Scanners aufmerksam durch, um sich mit dessen Funktionen vertraut zu machen und diese voll nutzen zu können. Bewahren Sie die Handbücher zum späteren Nachschlagen sorgfältig auf.

Dokumentation für den Scanner

Die Dokumentation dieses Scanners besteht aus den nachfolgend aufgeführten Handbüchern.

● Produktsicherheitshandbuch

Lesen und befolgen Sie diese Anweisungen, bevor Sie den Scanner verwenden.

Hierin wird das Einrichtungsverfahren des Scanners beschrieben. Lesen Sie dieses Handbuch vor der Inbetriebnahme des Scanners.

● Bedienungsanleitung (das vorliegende Handbuch)

In diesem Handbuch werden die Bedienvorgänge des Scanners beschrieben. (nur elektronisches PDF-Handbuch)

Hinweis

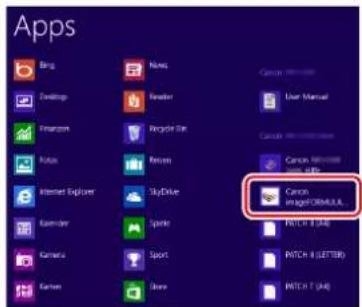

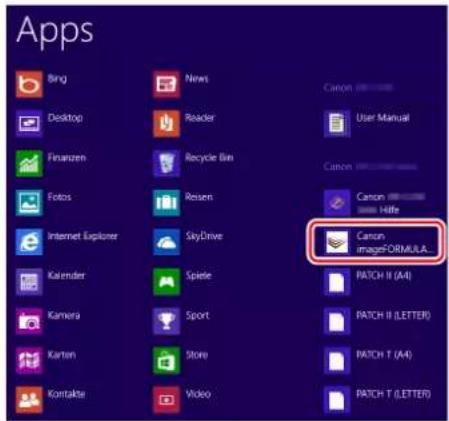

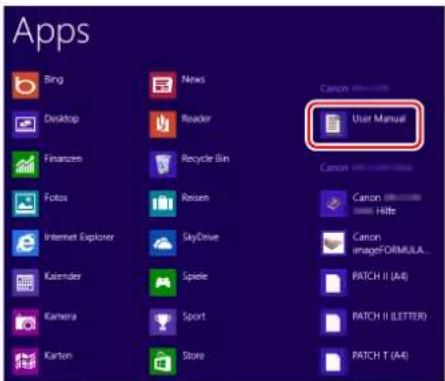

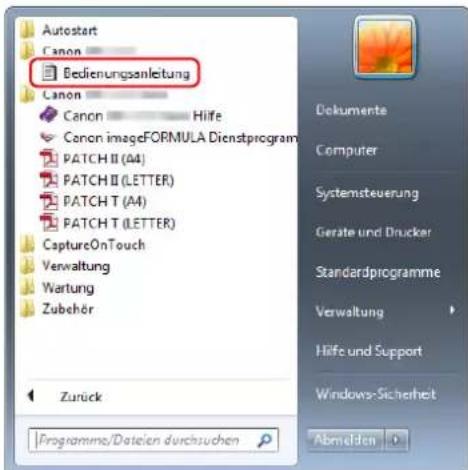

• Die Bedienungsanleitung wird bei der Installation der Software an folgendem Speicherort abgelegt.

Bedienungsanleitung

- Das Handbuch ist unter Windows 8.1 am folgenden Ort gespeichert.

Verwendete Symbole

In dieser Anleitung werden die folgenden Symbole verwendet, um Verfahren, Einschränkungen, Vorsichtsmaßnahmen und Sicherheitshinweise zu erläutern.

WARNUNG

Weist auf eine Situation hin, bei der ein Nichtbeachten der korrekten Verfahrensweise zu schweren oder tödlichen Verletzungen führen kann. Beachten Sie stets diese Warnungen, um einen sicheren Betrieb des Geräts zu gewährleisten.

VORSICHT

Weist auf eine Situation hin, bei der ein Nichtbeachten der korrekten Verfahrensweise zu Verletzungen oder Sachschäden führen kann. Beachten Sie stets diese Hinweise, um einen sicheren Betrieb des Geräts zu gewährleisten.

WICHTIG

Weist auf Betriebsanforderungen oder Beschränkungen hin. Lesen Sie diese Informationen sorgfältig durch, und beachten Sie sie stets, um das Gerät richtig zu bedienen und um Schäden am Gerät zu vermeiden.

Hinweis

Weist auf Verdeutlichungen und zusätzliche Erläuterungen zu einer Funktion oder einem Verfahren hin. Es wird dringend empfohlen, diese Hinweise zu lesen.

Inhalt

Einführung 4

Verwendete Symbole 5

Vor Inbetriebnahme des Scanners ...... 7

Software-Systemanforderungen 7

Einschalten des Geräts 8

Ausschalten....8

Wichtige Sicherheitshinweise 9

Aufstellort 9

Netzteil 9

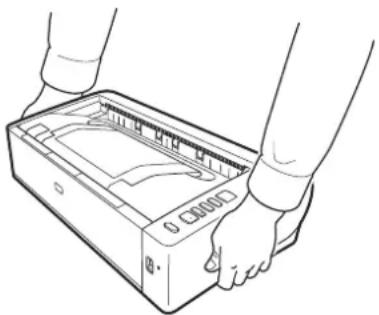

Transport des Scanners.... 10

Handhabung.... 10

Entsorgung.... 12

Beim Einsenden des Scanners zur Reparatur 12

Merkmale des Scanners.... 13

Bezeichnung und Funktion der einzelnen

Komponenten.... 15

Grundlegende Bedienung.... 18

Dokumente 18

Einlegen von Dokumenten.... 20

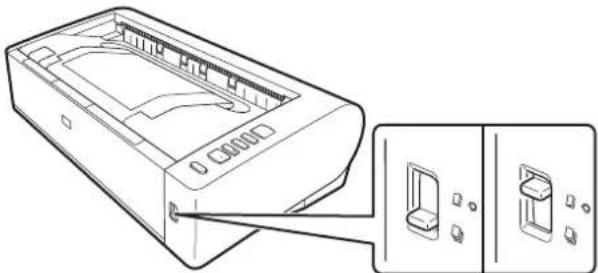

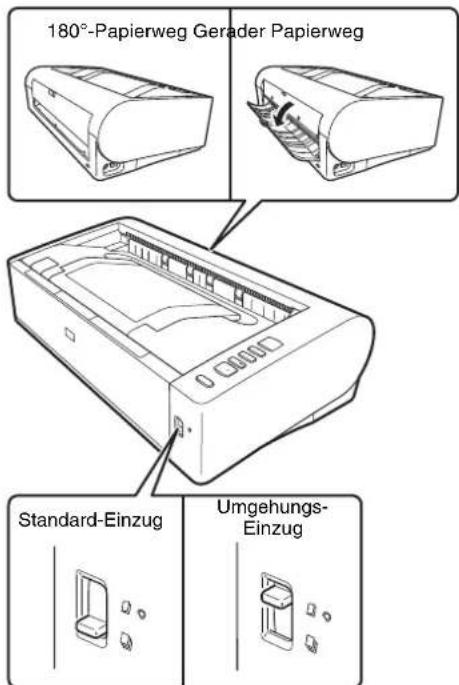

Wechsel der Einzugs- und Ausgabemethoden 20

Dokumente einlegen 21

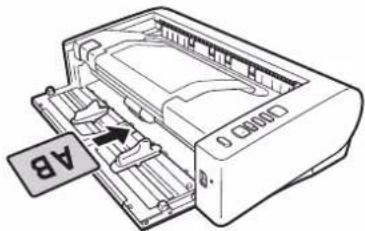

Einlegen von Karten.... 23

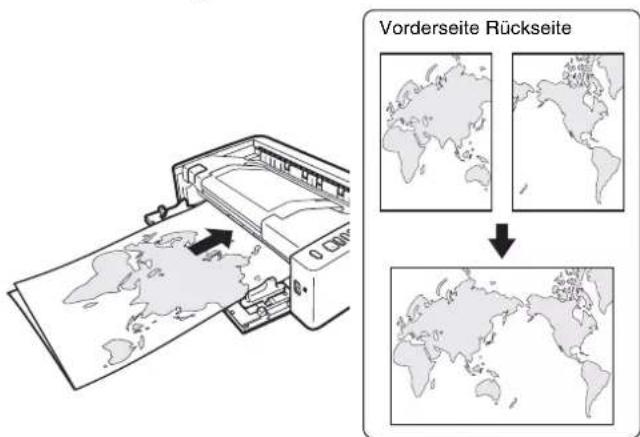

Einlegen gefalteter Dokumente 24

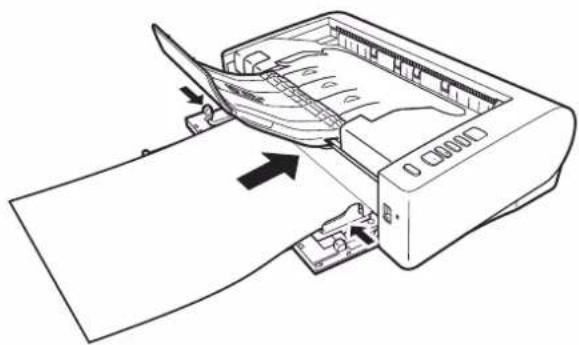

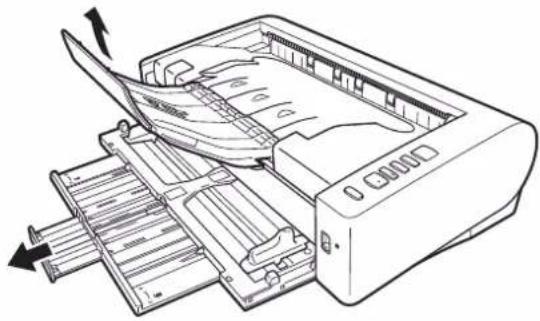

Einstellen des Modus für lange Dokumente...... 25

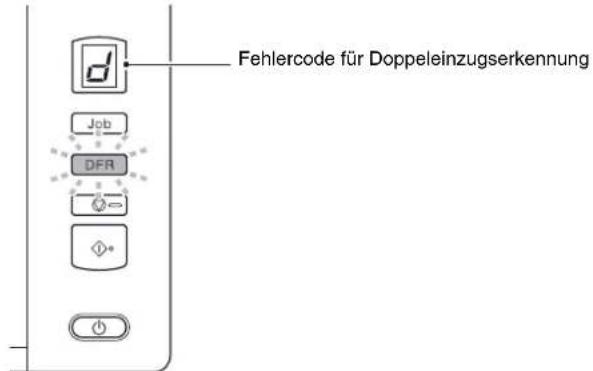

Erkennen von Doppeleinzug 26

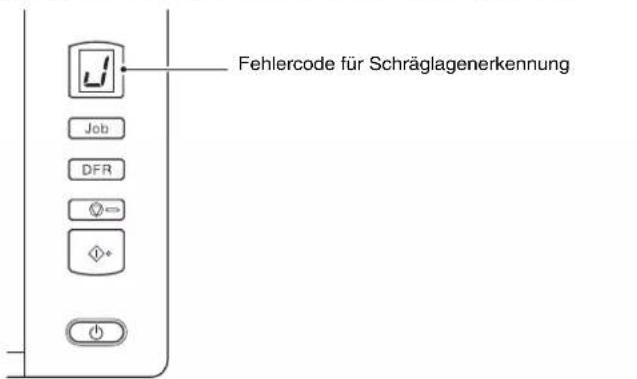

Erkennen schief eingezogener Dokumente 28

Erkennen von Heftklammern und Einzugsfehlern.... 30

Scanmethoden 32

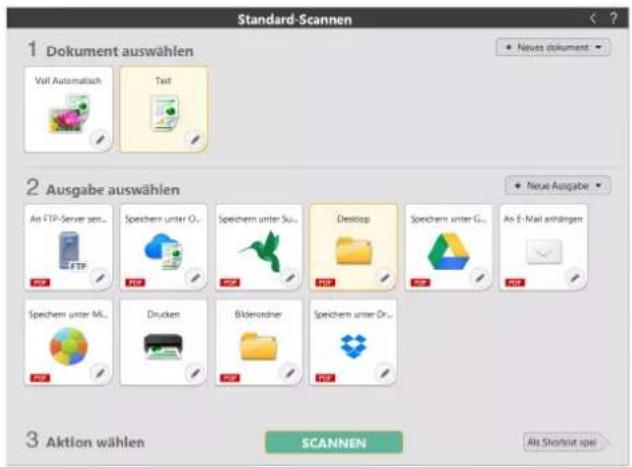

Scannen mit CaptureOnTouch 32

Was ist CaptureOnTouch? 32

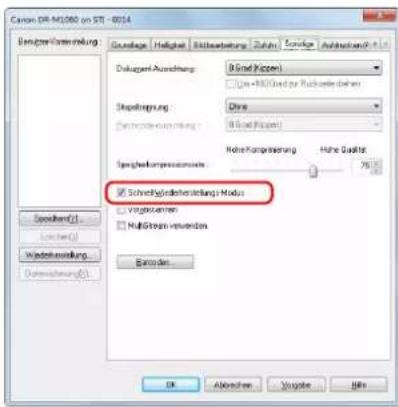

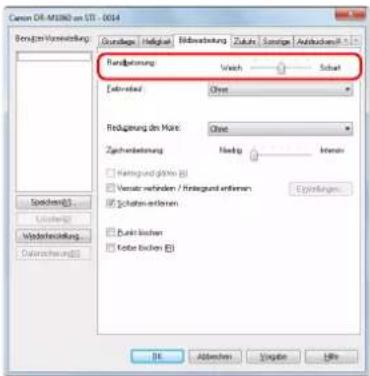

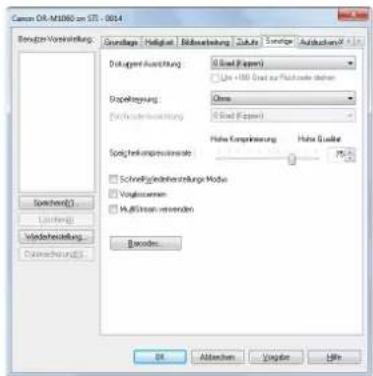

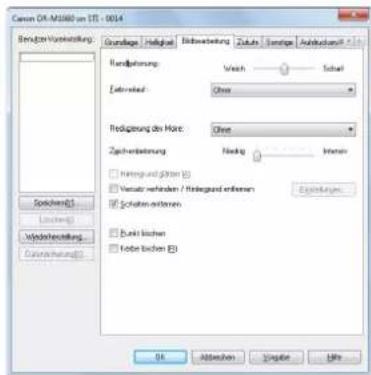

Einstellen des Scannertreibers 33

Konfiguration und Funktionen des Scannertreibers.... 33

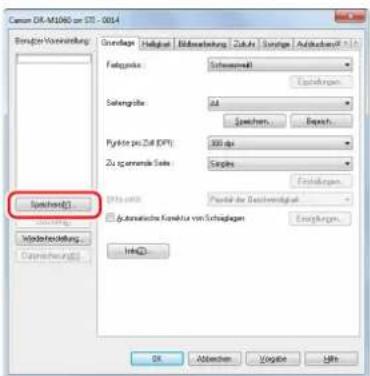

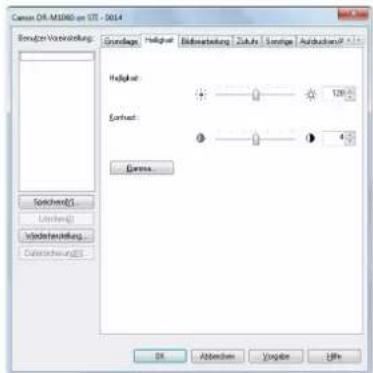

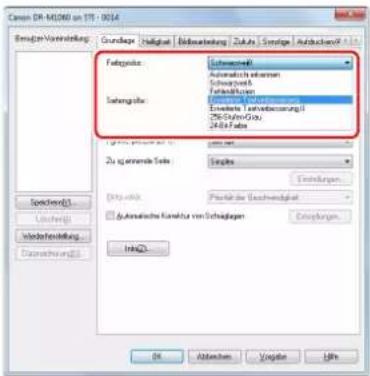

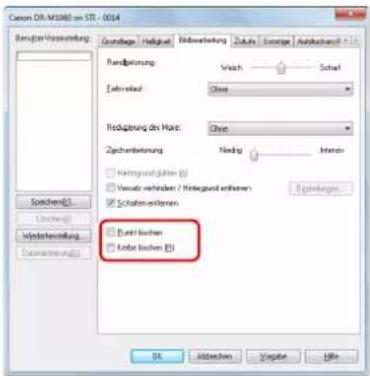

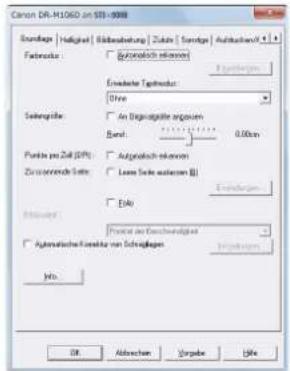

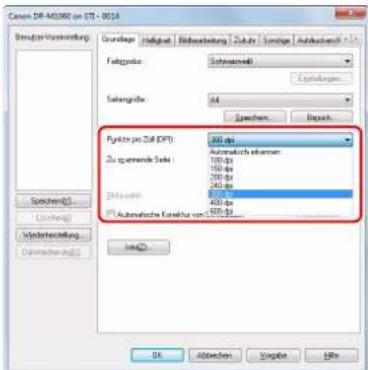

Festlegen grundlegender Scaneinstellungen.... 35

Fortgeschrittenere Scanmethoden 46

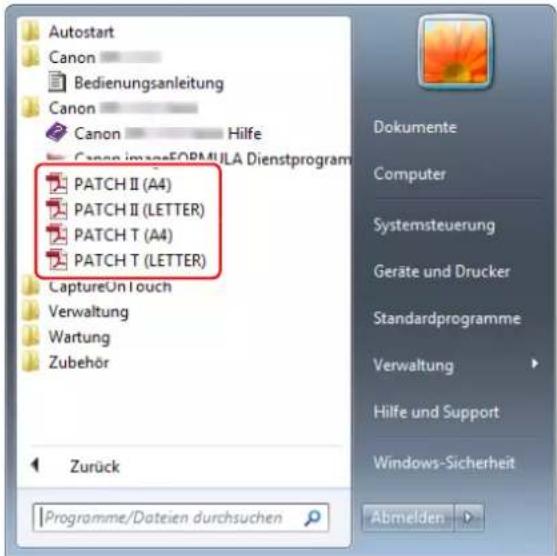

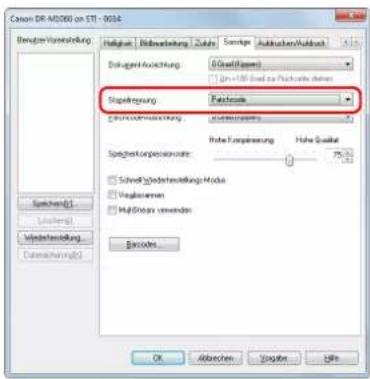

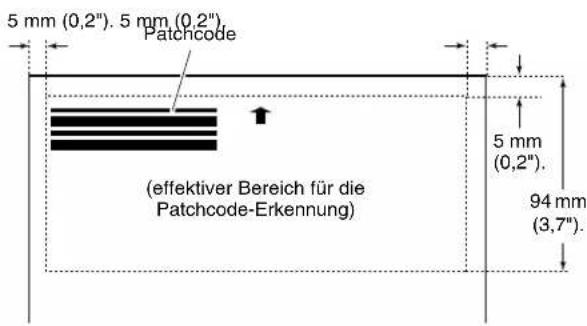

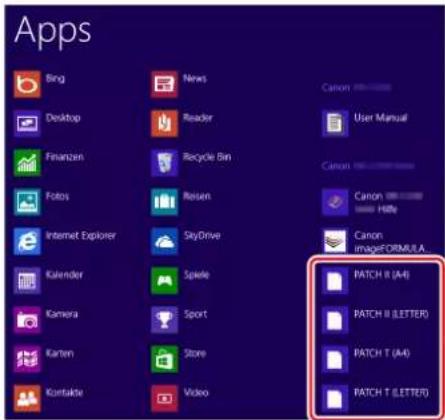

Verwenden eines Patchcodes zum Scannen.... 46

Wartung 49

Tägliche Wartung 49

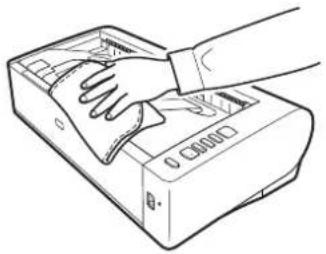

Reinigung des Scanners 49

So reinigen Sie den Scanner von innen.... 49

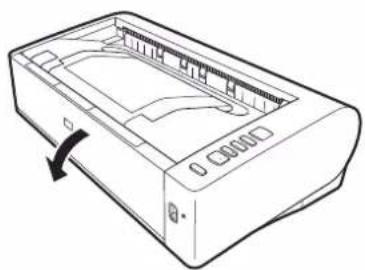

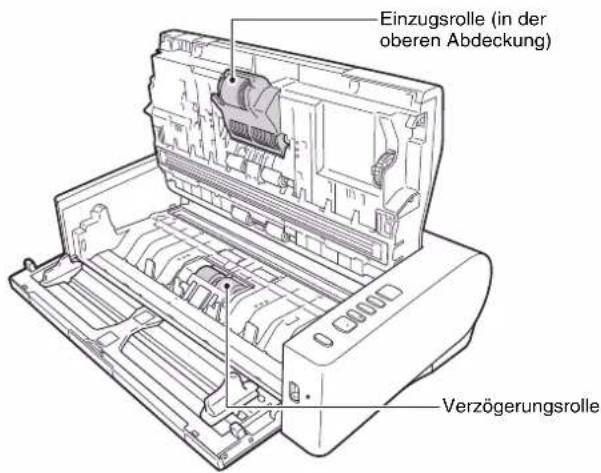

Reinigung des Scannerglases und der Rollen 49

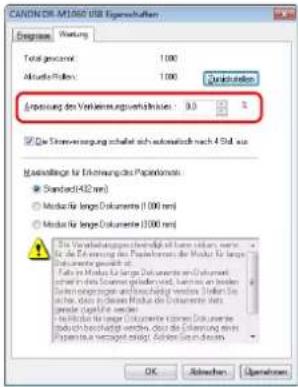

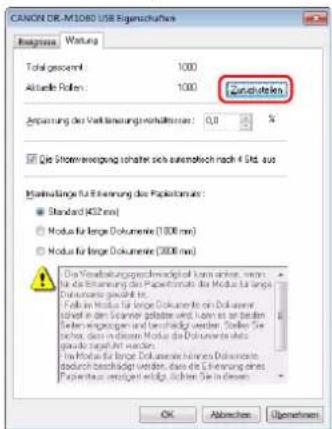

Anpassung des Verkleinerungsverhältnisses.... 52

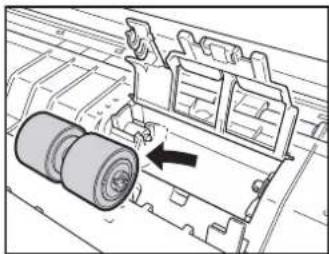

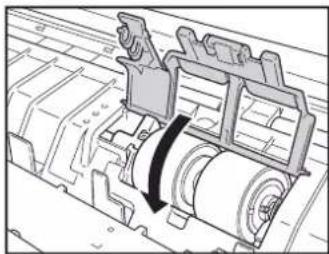

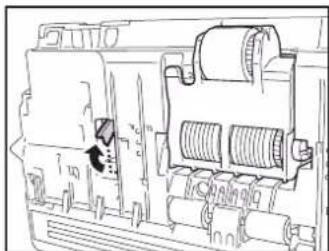

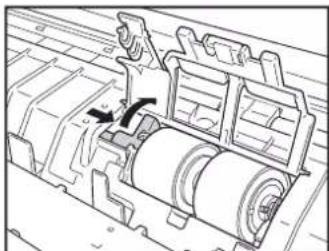

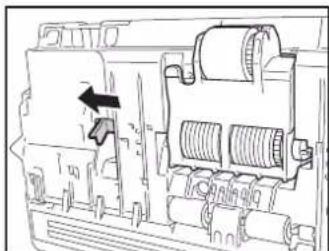

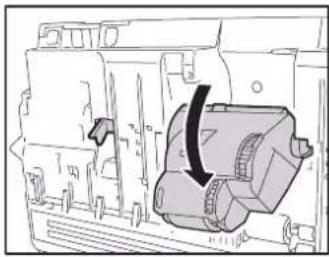

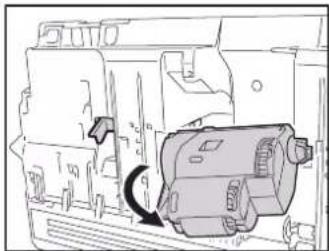

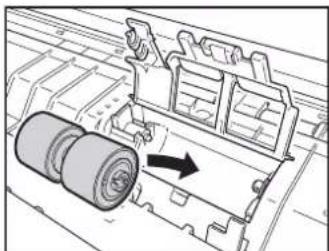

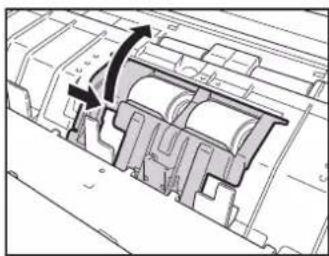

Ersetzen der Verbrauchsmaterialien.... 53

Einstelling der automatischen Ein- und Ausschaltfunktion.... 59

Fehlerbehebung 60

Allgemeine Probleme und deren Beseitigung...... 60

Software-Fehlerbehebung.... 63

Nützliche Tipps.... 64

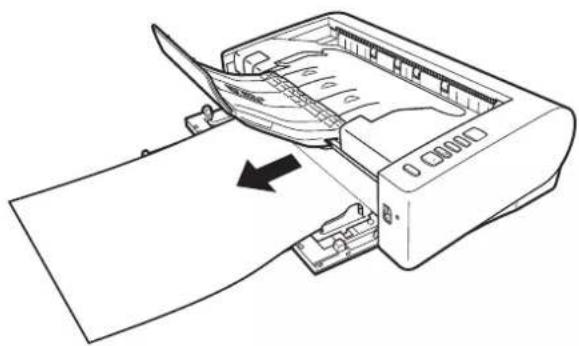

Beseitigen von Papierstaus, schiefen Dokumenten,

gehefteten Dokumenten und Einzugsfehlern.... 66

Deinstallation der Software.... 68

Anhang 69

Technische Daten.... 69

Ersatzteile....70

Option....70

Informationen zu Flatbed Scanner Unit 101/201

(Flachbettscannereinheit 101/201)....71

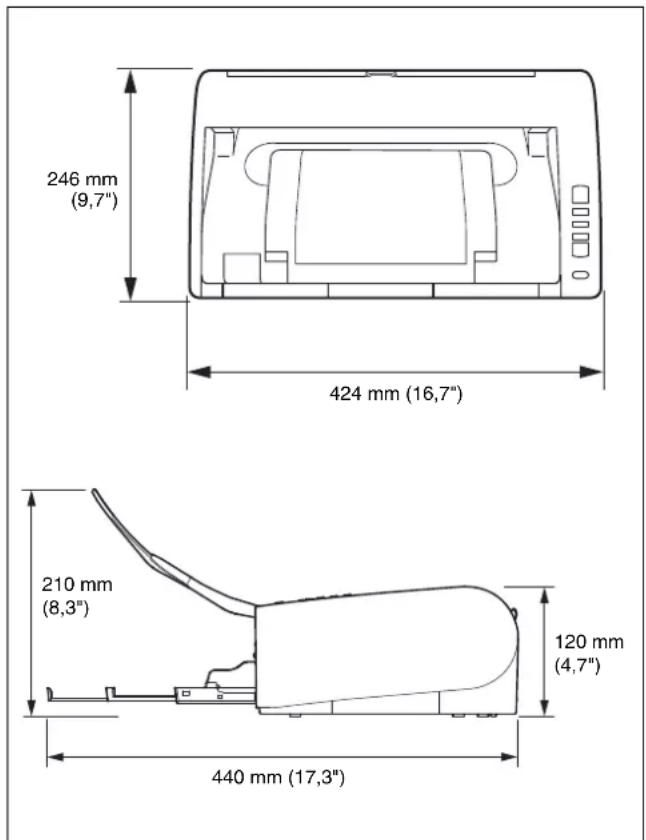

Abmessungen 71

Index....72

Vor Inbetriebnahme des Scanners

Software-Systemanforderungen

Damit Sie den Scanner verwenden können, muss Ihr Computer die folgenden Systemanforderungen erfüllen.

Computer

Prozessor: Intel Core 2 Duo 1,66 GHz oder schneller

Arbeitsspeicher: 1 GB oder mehr

Festplattenplatz: mindestens 3GB freier Festplattenplatz für die Installation aller

USB-Schnittstelle: Hi-Speed USB 2.0

Bildschirm: Auflösung 1024 x 768 (XGA) oder besser empfohlen.

Optisches Laufwerk: CD-/DVD-kompatibles Laufwerk.

Betriebssystem

- Microsoft Windows 8.1 (32-Bit- und 64-Bit-Versionen)

- Microsoft Windows 10 (32-Bit- und 64-Bit-Versionen)

• Microsoft Windows Server 2012 R2

• Microsoft Windows Server 2016

• Microsoft Windows Server 2019

Dies ist die Umgebung mit Stand vom Dezember 2019.

Aktuelle Informationen zur Softwareunterstützung finden Sie auf der Produktseite auf der Canon-Website.

Sonstige Anforderungen

- Eine ISIS-kompatible Anwendung (nur Windows) oder eine TWAINkompatible Anwendung, die mit den o. g. Betriebssystemen kompatibel ist.

• .NET Framework 4.5 oder höher (nur Windows)

WICHTIG

• Verwenden Sie die standardmäßig an Ihrem Computer vorhandene USB-Schnittstelle. Der Betrieb wird jedoch nicht mit allen USB-Schnittstellen garantiert, auch wenn diese als Standardausstattung am Computer vorhanden sind. Um Einzelheiten zu erfahren, wenden Sie sich an Ihren örtlichen autorisierten Canon-Händler.
• Die Scangeschwindigkeiten sind niedriger, wenn die Standard-USB-Schnittstelle Ihres Computers USB Full-Speed ist (entsprechend USB 1.1).
• Sie sollten das ursprünglich mit den Scanner gelieferte USB-Kabel verwenden.
• Wenn die empfohlenen Systemanforderungen in Bezug auf Prozessor, Speicher, Schnittstellenkarte usw. nicht erfüllt werden, kann die Scangeschwindigkeit stark verringert werden und die Übertragung möglicherweise lange dauern.
• Auch wenn der Computer die Systemanforderungen erfüllt, kann die Scangeschwindigkeit je nach Computerspezifikation und Umgebung variieren.
• Die mit dem Scanner gelieferten Treiber können nicht unbedingt mit allen ISIS oder TWAIN-kompatiblen Anwendungen eingesetzt werden. Einzelheiten dazu erhalten Sie von Ihrem Software-Händler.
• Im Tablettmodus von Windows 10 kann die Software die Anzeige stören.
• Das Desktop Experience-Feature muss für Windows Server 2012 R2 aktiviert sein.

Wichtige Hinweise bei Verwendung in 64-Bit-Betriebssystemen (nur Windows)

• Der mit diesem Produkt gelieferte ISIS/TWAIN-Treiber unterstützt nur das Scannen mit 32-Bit-Anwendungen.
• Selbst bei 32-Bit-Anwendungen kann nicht garantiert werden, dass das Gerät bei allen ISIS/TWAIN-kompatiblen Anwendungen funktioniert.
• Die Scangeschwindigkeit kann je nach den Spezifikationen des Computers variieren.

Einschalten des Geräts

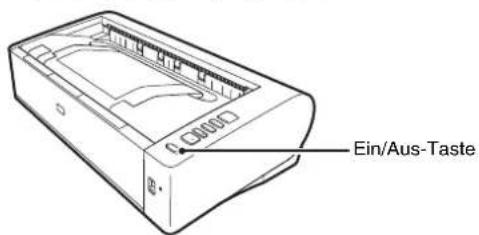

Der Scanner kann mit der Ein/Aus-Taste auf der Vorderseite des Scanners ein- und ausgeschaltet werden.

1 Stellen Sie sicher, dass Scanner und Computer richtig miteinander verbunden sind.
2 Drücken Sie die Ein/Aus-Taste.

Wenn das Gerät eingeschaltet ist, leuchtet die Ein/Aus-Taste blau.

Hinweis

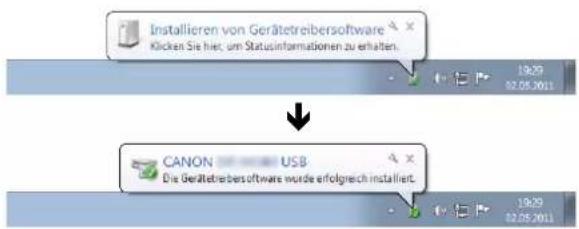

In der Taskleiste wird ein Benutzerhinweis wie nachfolgend abgebildet angezeigt. Nach einiger Zeit wird die automatische Scanner-Erkennung beendet und der Scanner ist einsatzbereit.

Wenn der Scanner ordnungsgemäß mit dem Computer verbunden ist, wird das Symbol (CaptureOnTouch) in der Taskleiste (oder Menüleiste) wie nachfolgend angezeigt.

19:49

2011/05/12

Falls das Taskleistensymbol als angezeigt wird, ist der Scanner nicht korrekt mit dem Computer verbunden. Prüfen Sie den Zustand des Netzschalters und des USB-Kabels.

Ausschalten

Drücken Sie die Ein/Aus-Taste und halten Sie sie gedrückt, bis die Anzeige erlischt.

WICHTIG

• Warten Sie nach dem Ausschalten des Scanners mindestens 10 Sekunden, bevor Sie ihn erneut einschalten.
• Wenn Sie den Scanner für längere Zeit nicht benutzen, ziehen Sie aus Sicherheitsgründen den Netzstecker aus der Steckdose.

Hinweis

Die automatische Abschaltung des Scanners ist standardmäßig aktiviert, so dass sich der Scanner automatisch abschaltet, wenn er 4 Stunden lang nicht benutzt wird. Informationen zum Deaktivieren dieser Einstellung siehe „Einstelling der automatischen Ein- und Ausschaltfunktion“ auf S. 59.

Wichtige Sicherheitshinweise

Lesen Sie sich die nachstehenden Sicherheitswarnungen und Hinweise sorgfältig durch, damit Sie das Gerät stets sicher betreiben.

Aufstellort

Die Leistung dieses Scanners wird von der Umgebung beeinflusst, in der er aufgestellt wird. Stellen Sie sicher, dass der Aufstellort des Geräts die folgenden Umgebungsanforderungen erfüllt.

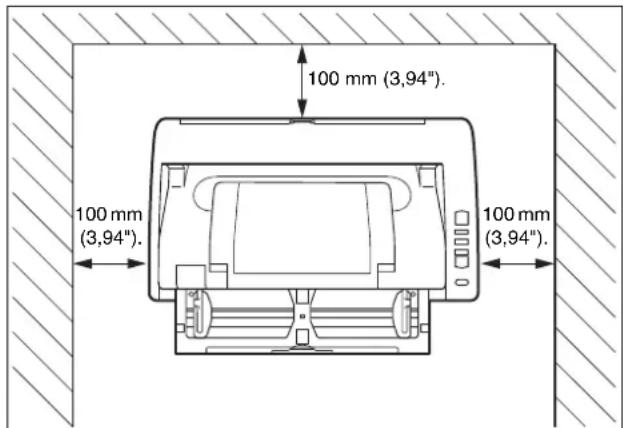

- Achten Sie darauf, dass um das Gerät herum ausreichend Platz zur Bedienung, Wartung und Belüftung vorhanden ist.

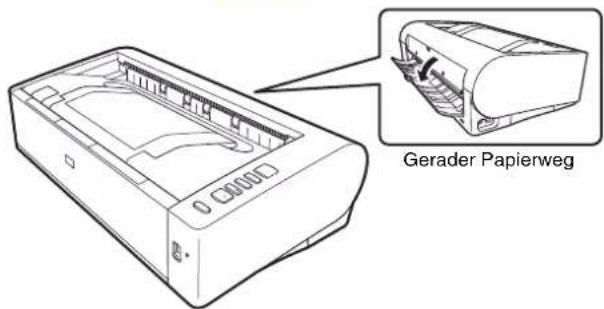

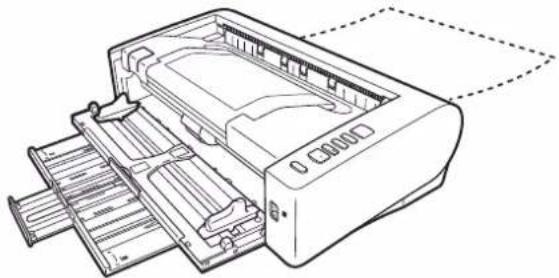

• Wenn Sie Dokumente mit Hilfe des geraden Papierwegs scannen, sorgen Sie für ausreichend Platz hinter dem Scanner zur Ausgabe der gescannten Dokumente.
• Setzen Sie den Scanner nicht direkter Sonneneinstrahlung aus. Wenn sich dies nicht vermeiden lässt, schützen Sie das Gerät durch Gardinen oder Jalousien.

• Stellen Sie das Gerät nicht an Orten mit hoher Staubbelastung auf, da Staub das Innere des Scanners beschädigen kann.

• Vermeiden Sie warme oder feuchte Aufstellorte wie z. B. in der Nähe von Wasserhähnen, Warmwasserbereitern oder Luftbefeuchtern. Vermeiden Sie Aufstellorte, an denen Ammoniakdämpfe vorhanden sind. Vermeiden Sie Aufstellorte in der Nähe von leicht entzündlichen Chemikalien wie z. B. Alkohol oder Farbverdünner.

• Stellen Sie das Gerät nicht an Orten auf, die Vibrationen ausgesetzt sind.
• Setzen Sie das Gerät keinen raschen Temperaturschwankungenn aus. Wenn der Raum, in dem das Gerät aufgestellt wird, rasch aufgeheizt wird, können sich im Inneren des Geräts Wassertropfen (Kondensation) bilden. Kondensation im Geräteinneren kann die Scanqualität merklich beeinträchtigen. Im Hinblick auf eine optimale Scanqualität werden die folgenden Bedingungen empfohlen:

Raumtemperatur: 10 °C bis 32,5 °C (50 °F bis 90,5 °F) Relative Luftfeuchtigkeit: 20% bis 80%

- Vermeiden Sie die Aufstellung in der Nähe von Geräten, die Magnetfelder erzeugen (z. B. Lautsprecher, Fernsehgeräte und Radios).

Netzteil

• Schließen Sie das Gerät nur an eine Steckdose an, welche die zum Betrieb erforderliche Spannung und Netzfrequenz aufweist (abhängig von Ihrer Region 120 V, 60 Hz oder 220-240 V, 50/60 Hz).
• Schließen Sie das Gerät nicht zusammen mit anderen Elektrogeräten an eine Steckdose an. Stellen Sie außerdem bei Verwendung eines Verlängerungskabels sicher, dass das Verlängerungskabel für die Stromversorgungsanforderungen des Geräts ausgelegt ist.
• Versuchen Sie nicht, das Netzteil zu demontieren oder zu verändern, weil dies gefährlich ist.

• Das Netzkabel kann beschädigt werden, wenn häufig darauf getreten wird oder schwere Gegenstände darauf platziert werden.
  ● Verwenden Sie das Netzkabel nicht im aufgewickeltem Zustand.

• Ziehen Sie nicht am Netzkabel. Fassen Sie beim Entfernen des Netzkabels aus der Steckdose den Stecker direkt, und ziehen Sie ihn heraus.

• Achten Sie darauf, dass das Netzkabel frei zugänglich ist, damit es im Notfall problemlos entfernt werden kann.
• Verwenden Sie ausschließlich das mit diesem Scanner gelieferte Netzkabel. Verwenden Sie das mit diesem Scanner gelieferte Netzteil nicht mit anderen Produkten.
• Bei Fragen zur Stromversorgung wenden Sie sich an Ihren örtlichen autorisierten Canon-Händler oder die Kundendienstvertretung.

Transport des Scanners

• Wenn Sie den Scanner transportieren, halten Sie ihn mit beiden Händen fest, und lassen Sie ihn nicht fallen.
• Stellen Sie sicher, dass vor dem Transport das Schnittstellenkabel und das Kabel zum Netzteil abgezogen sind. Wenn diese Kabel beim Transport des Scanners angeschlossen bleiben, können die Stecker und Anschlüsse beschädigt werden.

Beachten Sie stets die folgenden Vorsichtsmaßregeln beim Umgang mit dem Scanner. Andernfalls besteht Brand- oder Stromschlaggefahr.

• Verwenden Sie niemals Alkohol, Benzin, Farbverdünner, Sprays oder andere leicht entzündliche Substanzen in der Nähe des Scanners.
• Zerschneiden, beschädigen oder verändern Sie das Netzkabel nicht. Legen Sie keine schweren Gegenstände auf das Netzkabel, ziehen Sie nicht am Netzkabel, und biegen Sie es nicht um.
  ● Schließen Sie das Netzkabel nicht mit nassen Händen an.
  ● Schließen Sie den Scanner nicht an eine Mehrfachsteckdose an.
• Das Netzkabel darf nicht verknotet oder aufgewickelt werden, da andernfalls Brand- und Stromschlaggefahr besteht. Stellen Sie vor dem Anschließen des Netzkabels sicher, dass der Netzstecker ordnungsgemäß in eine Steckdose eingesteckt ist.
• Der mitgelieferte Netzkabelsatz ist nur zum Gebrauch mit diesem Scanner vorgesehen. Verwenden Sie den Netzkabelsatz nicht mit anderen Geräten. Verwenden Sie außerdem keinen anderen Netzkabelsatz mit dem Scanner als den mitgelieferten. Andernfalls kann Brand- oder Stromschlaggefahr bestehen.
• Demontieren Sie den Scanner nicht, und verändern Sie ihn nicht.
• Versuchen Sie nicht, das Netzteil zu demontieren oder zu verändern, weil dies gefährlich ist.
  ● Verwenden Sie keine entzündlichen Sprays in der Nähe des Scanners.
  ● Schalten Sie vor dem Reinigen des Scanners den Netzschalter aus, und ziehen Sie den Netzstecker heraus.

• Reinigen Sie den Scanner mit einem leicht befeuchteten und gut ausgewrungenen Tuch. Verwenden Sie zur Reinigung niemals Alkohol, Benzin, Farbverdünner oder andere leicht entzündliche Substanzen.

• Wenn das Gerät ungewöhnliche Geräusche von sich gibt, Rauch aus dem Gerät austritt, das Gerät heiß wird oder Sie einen ungewöhnlichen Geruch wahrnehmen, der Scanner nicht funktioniert oder sonstige Betriebsstörungen auftreten, schalten Sie das Gerät sofort aus, und ziehen Sie den Netzstecker heraus. Wenden Sie sich anschließend an Ihren örtlichen autorisierten Canon-Händler oder Kundendienstvertreter, um das Gerät warten zu lassen.

• Lassen Sie den Scanner nicht fallen, und setzen Sie ihn keinen starken Stößen aus. Wenn der Scanner beschädigt ist, schalten Sie ihn sofort aus, und ziehen Sie den Netzstecker aus der Steckdose. Wenden Sie sich anschließend an Ihren örtlichen autorisierten Canon-Händler oder Kundendienstvertreter, um das Gerät warten zu lassen.
• Bevor Sie den Scanner transportieren, schalten Sie ihn aus, und ziehen Sie den Netzstecker aus der Steckdose.
• Hinweis für Personen mit Herzschrittmacher Dieses Gerät erzeugt ein schwaches Magnetfeld. Wenn Sie einen Herzschrittmacher benutzen und ungewöhnliche Symptome bemerken, halten Sie sich von diesem Gerät fern und konsultieren Sie Ihren Arzt.

! VORSICHT

• Platzieren Sie den Scanner nicht auf instabilen oder schrägen Flächen oder in Bereichen, in denen starke Vibrationen auftreten. Andernfalls besteht die Gefahr, dass der Scanner herunterfällt und somit Verletzungen verursacht oder das Gerät beschädigt wird.
• Legen Sie keine Gegenstände aus Metall wie Heftklammern, Büroklammern oder Schmuck auf den Scanner. Wenn derartige Gegenstände in das Geräteinnere fallen, besteht Brand- und Stromschlaggefahr. Sind derartige Gegenstände in das Geräteinnere gefallen, dann schalten Sie das Gerät sofort aus, und ziehen Sie den Netzstecker aus der Steckdose. Wenden Sie sich anschließend an Ihren örtlichen autorisierten Canon-Händler oder Kundendienstvertreter, um das Gerät warten zu lassen.
• Stellen Sie das Gerät nicht an einem feuchten oder staubigen Ort auf. Andernfalls besteht Brand- und Stromschlaggefahr.

• Legen Sie keine Gegenstände auf das Gerät. Diese könnten umkippen oder herunterfallen, so dass Verletzungsgefahr besteht.

• Schließen Sie das Gerät nur an eine Steckdose an, welche die zum Betrieb erforderliche Spannung und Netzfrequenz aufweist (abhängig von Ihrer Region 120 V, 60 Hz oder 220-240 V, 50/60 Hz). Andernfalls besteht Brand- und Stromschlaggefahr.

• Fassen Sie das Netzkabel beim Abziehen stets am Stecker. Ziehen Sie nicht am Netzkabel, da hierdurch die Leiter im Kabel freigelegt werden können, so dass Brand- und Stromschlaggefahr besteht.
• Sehen Sie im Bereich des Netzsteckers ausreichend Platz vor, so dass Sie ihn problemlos abziehen können. Wenn der Netzstecker schlecht zugänglich ist, können Sie ihn im Notfall möglicherweise nicht abziehen.
• Achten Sie darauf, dass kein Wasser und keine entzündlichen Substanzen (Alkohol, Farbverdünner, Benzin usw.) in den Scanner gelangen. Andernfalls besteht Brand- und Stromschlaggefahr. Andernfalls besteht Brand- und Stromschlaggefahr.
• Schalten Sie den Scanner zur Sicherheit aus, wenn Sie ihn länger nicht verwenden, beispielsweise über Nacht. Aus Sicherheitsgründen sollten Sie den Scanner ausschalten und das Netzkabel aus der Steckdose ziehen, wenn Sie den Scanner über längere Zeiträume nicht verwenden, beispielsweise bei aufeinander folgenden Feiertagen oder im Urlaub.
• Blockieren Sie nicht die Belüftungsöffnungen. Dies kann zur Überhitzung des Gerätes führen.
• Tragen Sie zur Vermeidung von Verletzungen keine losen Kleidungs- oder Schmuckstücke, die sich während des Betriebs im Scanner verfangen können. Seien Sie besonders vorsichtig, wenn Sie eine Krawatte tragen oder lange Haare haben. Wenn sich Gegenstände oder Haare im Scanner verfangen, trennen Sie sofort das Netzkabel, um das Gerät anzuhalten.
• Seien Sie vorsichtig, wenn Sie Papier in das Gerät einlegen oder Papierstaus beseitigen, da die Kanten von Papierblättern Schnittverletzungen verursachen können.

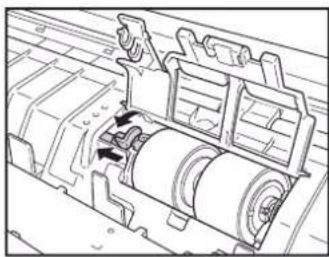

TEMPERATURWARNUNG

- Teile, an denen diese Warnung angebracht ist, können sehr heiß werden und bei unsachgemäßer Handhabung zu Verbrennungen führen. Folgen Sie den Anweisungen des Warnhinweises sorgfältig, um eine sichere Bedienung zu gewährleisten.

Entsorgung

Beachten Sie bei der Entsorgung des Geräts alle örtlichen Bestimmungen und Gesetze; setzen Sie sich gegebenenfalls mit dem Händler in Verbindung, von dem Sie das Gerät erworben haben.

Beim Einsenden des Scanners zur Reparatur

Zur Reparatur muss der Scanner an die angegebene Kundendienstadresse gesandt werden. Verwenden Sie zum Versand des Scanners die Originalverpackung. Sichern Sie den Scanner gründlich mit Verpackungsmaterial, wenn Sie ihn in den Versandkarton legen.

Merkmale des Scanners

Die Hauptmerkmale des Dokumentenscanners DR-M1060 sind nachfolgend aufgeführt.
● Hocheffizientes Scannen mit A3-Kompatibilität

Die Auslegung mit Zufuhr/Ausgabe an der Vorderseite und einem 180°-Papierweg ermöglicht ein müheloses Zuführen und Ausgeben der Dokumente. Der Scanner unterstützt verschiedene Dokumentgrößen und verarbeitet Dokumente bis zur Größe A3.

● Schneller Dokumenteinzug

A4-Dokumente können mit einer Geschwindigkeit von bis zu 60 Seiten pro Minute in einem beliebigen Scanmodus, einschließlich Schwarzweiß, Graustufen und Farbe, gescannt werden. * Scaneinstellungen: A4 horizontal, Duplex, 200 dpi

- Zwei Ausgabewege zum Scannen verschiedener Dokumente

Verwenden Sie den Platz sparenden 180°-Papierweg zum Scannen von Papier mit Standardstärke oder den geraden Papierweg zum Scannen von Karten und anderen Dokumenten aus stärkerem Material.

● Hohe Bildqualität

Durch den in den Scanner integrierten Sensor mit 600 dpi optischer Auflösung können Dokumente mit hoher Bildqualität gescannt werden.

- USB 2.0-Schnittstelle

Der Scanner unterstützt Hi-Speed USB 2.0.
● Farb-/Graustufen-Unterstützung
Dokumente können in 24-Bit-Farbe oder 256-Stufen-Grau gescannt werden.
● Unterstützung einer Vielzahl von Scanmodi

Der Scanner unterstützt die folgenden Scanmodi, je nach Dokumententyp:

• Einseitiges oder doppelseitiges Scannen (mit Option „Leerseite überspringen“)
• Kontinuierlicher oder Einzelblatteinzug

● Scannen von Visitenkarten
Sie können Visiten- oder ID-Karten scannen.
● Papiergrößenerkennung

Der Scanner erkennt automatisch die Größe eines gescannten Dokuments und eliminiert bei der Speicherung des Bilds unnötigen Platz am Bildrand, selbst bei Dokumenten unregelmäßiger Größe.

● Automatische Farberkennung

Der Scanner erkennt, ob das gescannte Dokument farbig, schwarzweiß oder in Graustufen vorliegt und speichert das Bild entsprechend.
● Automatische Erkennung der Auflösung

Wenn diese Funktion in den Einstellungen von CaptureOnTouch oder des Scannertreibers aktiviert wird, wird damit der Inhalt von Dokumenten erkannt und die Scanauflösung automatisch festgelegt.

● Folio-Scannen

Sie können gefaltete Dokumente scannen. Der Scanner cannt beide Seiten und kombiniert die Scandaten zu einem einzigen Bild. Mit dieser Funktion in Verbindung mit dem Modus für lange Dokumente können Sie Dokumente bis zur Größe A1 scannen.
- Verzerrungskorrektur

Der Scanner verfügt über eine Verzerrungskorrekturfunktion, mit der Bilder vor dem Speichern gerade ausgerichtet werden, wenn Dokumente schief gescannt werden. Die gescannten Bilder werden im Gegensatz zu den Dokumentblättern gerade ausgerichtet.

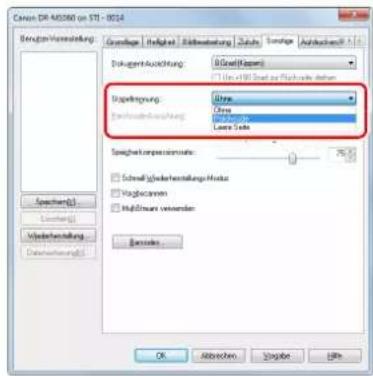

● Doppeleinzugserkennung per Ultraschall
Der Mehrfacheinzug von Seiten wird durch Ultraschallwellen erkannt.

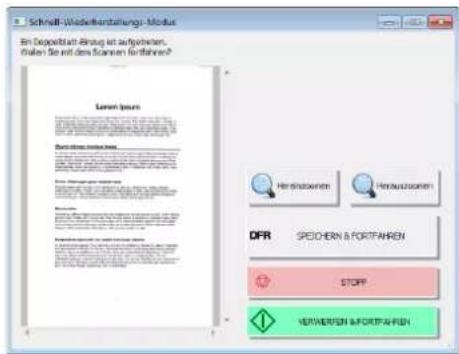

- Ignorieren der Doppeleinzugserkennung
Wenn ein Doppeleinzug erkannt wird, leuchtet die Taste DFR auf dem Bedienfeld. Sie können durch Drücken der Taste DFR den Scan fortsetzen.
● Textverbesserungsmodi

Der Scanner ist mit dem Modus „Erweiterte Textverbesserung“ ausgestattet, um den Text von Dokumenten mit dunklen oder ungleichmäßigen Hintergründen zu verbessern, sowie mit dem Modus „Erweiterte Textverbesserung II“, um den Text zu verbessern, wenn sowohl der Text als auch der Hintergrund hell ist. Diese Modi funktionieren abhängig vom Dokumenttyp möglicherweise nicht in allen Fällen.

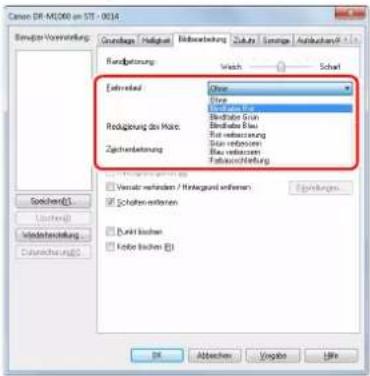

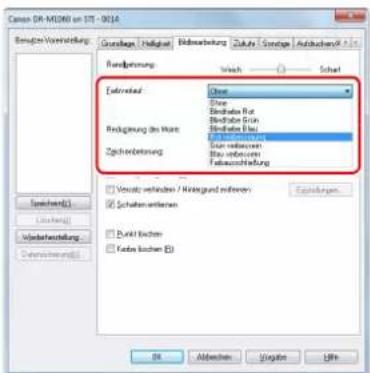

● Farbverlauf

Der Scanner verfügt über eine Blindfarben-Funktion, die die Angabe einer Farbe ermöglicht, die der Scanner beim Schwarzweiß- oder Graustufen-Scannen beim gescannten Bild auslässt.

● Funktion „Leerseite überspringen“

Der Scanner verfügt über die Funktion „Leerseite überspringen“, die das Scannen von Dokumenten ermöglicht, ohne hierbei leere Seiten zu speichern, unabhängig davon, ob die Seiten einseitig oder doppelseitig bedruckt sind. Beide Seiten werden gescannt, aber es werden nur Bilder gespeichert, die nicht von einer leeren Seite zu stammen scheinen.

● Prescan-Funktion

Der Scanner verfügt über eine Prescan-Funktion. Damit können Sie Kontrast und Helligkeit eines vorab eingescannten Bilds einstellen. Das korrigierte Bild wird dann an die Anwendungssoftware gesendet, ohne dass ein erneutes Einscannen des Dokuments erforderlich ist.

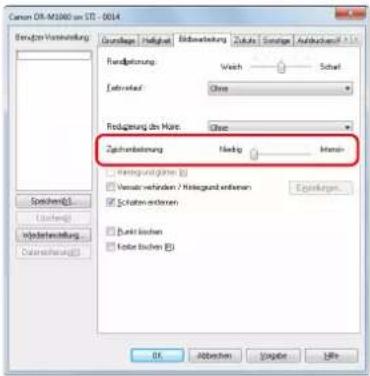

- Zeichenbetonung

Wenn Zeichen und Linien in den gescannten Bildern nicht deutlich erkennbar sind, können Sie mit dieser Funktion deren Stärke beim Scannen korrigieren.

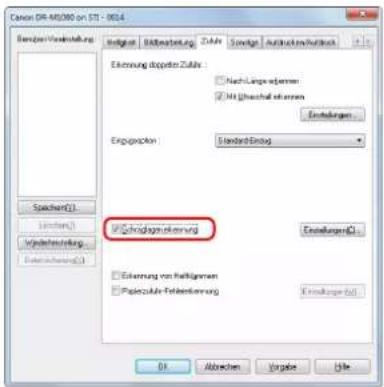

● Schräglagenerkennungsfunktion

Um Beschädigungen der Vorlagen zu vermeiden, wird der Scanner automatisch angehalten, wenn Dokumente verkantet eingezogen werden.

● Erkennung von Heftklammern

Wenn Dokumente erkannt werden, die geheftet sind, unterbricht der Scanner automatisch den Scanvorgang.

- Einzugsfehlererkennung

Wenn ein Einzugsfehler erkannt wird, unterbricht der Scanner automatisch den Scanvorgang.

- Scanstart vom Bedienfeld

Sie können beginnen zu scannen, indem Sie CaptureOnTouch mit den Bedienfeldtasten starten. In der Standardeinstellung ist Auftrag Nr. 1 der Methode „Shortcut wird gesc“ zugeordnet, mit der Sie ein Dokument einfach durch Befolgen der Bildschirmanweisungen scannen können.

● Auto-Start

Der Scanner verfügt über eine automatische Startfunktion. Der Scanvorgang wird automatisch gestartet, wenn ein Dokument in den Einzug eingelegt und erkannt wird.

● Energiesparmodus

Wenn 10 Minuten lang kein Scanvorgang oder eine andere Funktion ausgeführt wird, wechselt der Scanner in den Energiesparmodus.

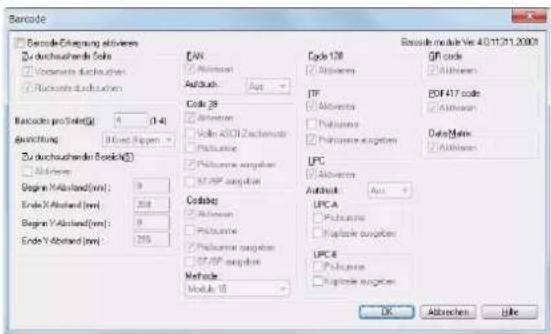

- Barcode- und 2D-Code-Lesefunktion

Barcodes und 2D-Codes auf Dokumenten können gelesen werden.

Hinweis

Je nach verwendeter Software stehen möglicherweise nicht alle Funktionen zur Verfügung.

Bezeichnung und Funktion der einzelnen Komponenten

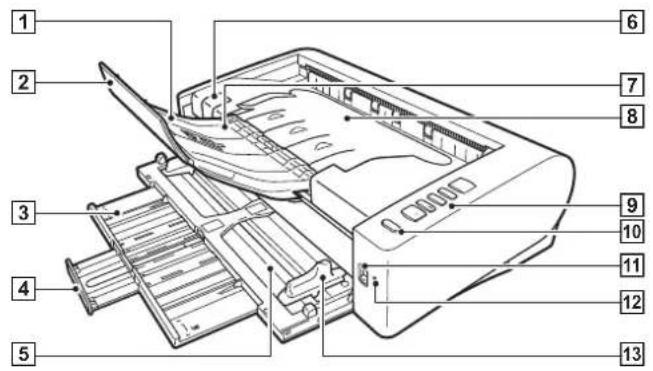

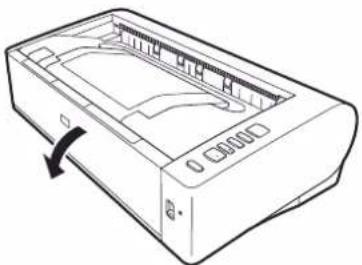

Frontansicht (Bei geöffnetem Einzugsfach)

Öffnen Sie dieses Teil beim Scannen von Dokumenten, die mindestens 150 mm lang sind (A5 horizontal).

2Erweiterung der Ausgabestütze

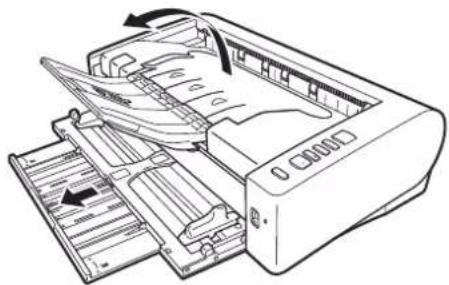

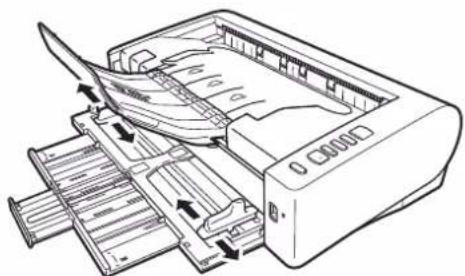

Verwenden Sie dieses Teil beim Scannen von Dokumenten, die länger als 279 mm (Letter, vertikale) sind.

3 Einzugsauflage

Verwenden Sie dieses Teil beim Einlegen von Dokumenten, die länger als 150 mm (A5 horizontal) sind.

4Erweiterung der Einzugsauflage

Verwenden Sie dieses Teil beim Einlegen von Dokumenten, die länger als 216 mm (LTR horizontal) sind.

5 Dokumenteinzugsfach

Legen Sie das Dokument ein.

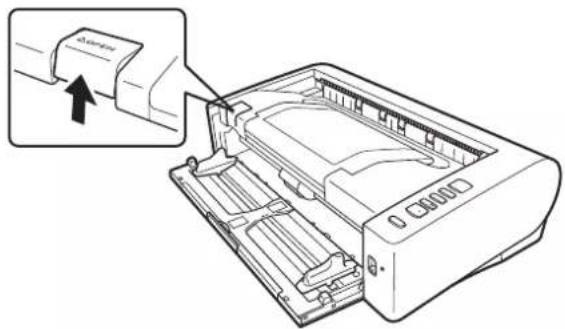

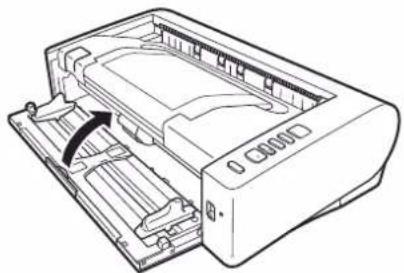

6Hebel OPEN

Zum Öffnen der oberen Abdeckung anheben.

7 Ausgabefachanschlag

Heben Sie dieses Teil an, um ausgegebene Dokumente an der Vorderkante anzuhalten, damit sie nicht vom Scanner fallen.

8 Dokumentausgabefach / obere Abdeckung

Gescannte Dokumente werden hier ausgegeben. Öffnen Sie diese Abdeckung, wenn Sie den Scanner im Innern reinigen oder Rollen austauschen möchten.

9 Bedienfeld

Mit dem Bedienfeld kann eine Vielzahl von Scanfunktionen ausgeführt werden, z. B. Starten und Stoppen von Scanvorgängen, Ausführen von registrierten Aufträgen und Abbrechen der Doppeleinzug-Erkennung. (Siehe S. 17)

10Ein/Aus-Taste

Zum Einschalten des Scanners diese Taste drücken. Wenn diese Taste gedrückt wurde, leuchtet die Betriebsanzeige.

Die Taste leuchtet, solange das Gerät eingeschaltet ist.

Zum Ausschalten des Scanners halten Sie diese Taste gedrückt, bis sie erlischt.

Die Ein/Aus-Taste leuchtet oder blinkt entsprechend dem Scannerstatus wie im Folgenden beschrieben.

LED der Ein/Aus-Taste Beschreibung
Leuchtet Gerät ist eingeschaltet
Blinkt Ruhezustand

11 Einzugswahlhebel

Wählen Sie mit diesem Hebel aus, wie die Dokumente eingezogen werden.

Wenn Sie nacheinander eine Menge von Dokumenten scannen, stellen Sie den Hebel in die untere Position. (Siehe S. 20)

Wenn Sie einseitige Dokumente oder gebundene mehrerseitige Dokumente scannen, stellen Sie den Hebel in die obere Position. (Siehe S. 20)

12 LED-Anzeige (Orange)

Leuchtet im Umgehungs-Einzugsmodus.

13 Dokumentführungen

Richten Sie die Dokumentführungen beidseitig am Dokument aus, damit dieses gerade eingezogen wird.

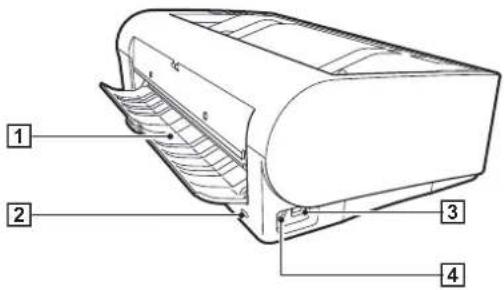

Rückansicht

①Fach für geraden Papierweg

Bei Verwendung des geraden Papierwegs werden gescannte Dokumente hier ausgegeben.

2Kensington-Schlossanschluss

Hier können Sie eine Diebstahlschutzkette oder etwas Ähnliches anbringen.

3USB-Anschluss

Schließen Sie das im Lieferumfang enthaltene USB-Kabel an diesen Anschluss an.

4Netzkabelanschluss

Schließen Sie das im Lieferumfang enthaltene Netzteil an diesen Anschluss an.

Bedienfeld

① Auftragsnummer-Anzeige

Zeigt die Nummer des mit dem Bedienfeld ausgewählten Auftrags, Fehlermeldungen sowie weitere Informationen an.

② Auftragswahltaste

Zur Auswahl der registrierten Aufträge. Bei jeder Betätigung der Taste ändert sich die in der Auftragsnummer-Anzeige angezeigte Auftragsnummer.

3Taste DFR (Freigabe bei Doppeleinzug)

Leuchtet, wenn ein Doppeleinzug erkannt wird. Durch Drücken dieser Taste wird die Doppeleinzug-Erkennungsfunktion abgebrochen, so dass Sie den Scanvorgang fortsetzen können.

4Stopptaste

Stoppt aktive Aufträge.

⑤ Schaltfläche [Start]

Führt den in der Auftragsnummer-Anzeige angezeigten Auftrag aus.

Angezeigte Fehlercodes

Bei einem Scanfehler werden in der Auftragsnummer-Anzeige die folgenden Fehlercodes angezeigt.

: Wird angezeigt, wenn die obere Abdeckung offen ist.

P : Wird angezeigt, wenn ein Papierstau erkannt wird.

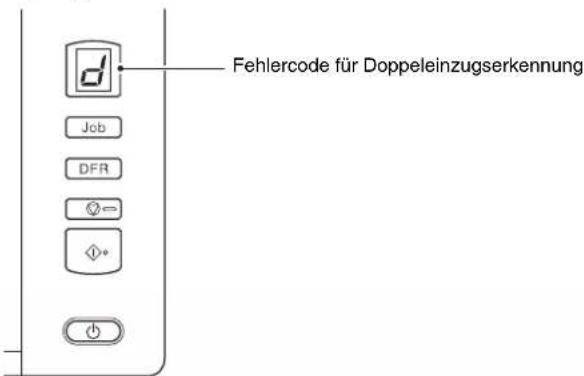

d : Wird angezeigt, wenn beim Scannen ein Doppeleinzug erkannt wird.

: Wird angezeigt, wenn schief platzierte Dokumente, Heftklammern oder Einzugsfehler erkannt werden.

E : Wird bei anderen Fehlern angezeigt.

Andere Anzeigen

Wenn das Fach für den geraden Papierweg geöffnet oder geschlossen wird, wird in der Auftragsnummer-Anzeige die Auswurfmethode angezeigt.

- : Blinkt, wenn der gerade Papierweg verwendet wird.

J: Zeigt eine Animation, wenn der 180°-Papierweg verwendet wird.

Grundlegende Bedienung

Dokumente

Der Scanner kann Dokumente verarbeiten, deren Größe von Visitenkarten bis zum Format A3 reicht. (Bis zur Größe A1 ist möglich mit Folio-Scannen im Modus für lange Dokumente.) Die Größen der Dokumente, die dieser Scanner verarbeiten kann, sind im Folgenden aufgeführt.

Normalpapier

Größe

Breite: 50,8 mm bis 300 mm (2" bis 11,8")

Länge: 70 mm bis 432 mm (2,8" bis 17")

Bis zu 3000 mm (118,1") im Modus für lange Dokumente

Papierstärke

180°-Papierweg (Seitentrennung): 27 bis 128 g/m² (0,04 bis 0,15 mm)

180°-Papierweg (Umgehung): 27 bis 164 g/m² (0,04 bis 0,2 mm)

Gerader Papierweg: 27 bis 255 g/m² (0,04 bis 0,3 mm)

WICHTIG

Die zu scannenden Dokumente müssen bestimmte Kriterien erfüllen. Lesen Sie die folgenden Hinweise sorgfältig.

- Wenn Sie mehrere Dokumente in unterschiedlichen Formaten scannen, platzieren Sie die Dokumente durch Ausrichten der Mitten sowie der Vorderkanten so, dass diese den gesamten Bereich der Einzugsrollen nutzen.

- Es wird empfohlen, Dokumente, die das Format 432 mm (17") übersteigen, blattweise einziehen zu lassen.

- Das Scannen von Dokumenten, bei denen die Tinte noch nicht getrocknet ist, kann beim Scanner zu Problemen führen. Achten Sie vor dem Scannen immer darauf, dass die Tinte auf den Dokumenten getrocknet ist.

- Das Scannen von Dokumenten, die mit Bleistift oder Ähnlichem geschrieben sind, kann zur Verschmutzung der Rollen und des Scannerglases führen, wodurch Flecken im gelieferten Bild verursacht werden und der Schmutz anschließend auf andere Dokumente übertragen werden kann. Wenn Sie derartige Dokumente scannen, reinigen Sie danach stets die inneren Komponenten des Scanners.

• Beim Scannen eines doppelseitigen, auf dünnem Papier gedruckten Dokuments können die Rückseiten durchscheinen. Ändern Sie in diesem Fall vor dem Scannen die Scanintensität in der Anwendung.
• Laminierte Dokumente werden im Einzelfall unter Umständen nicht korrekt gescannt.
• Es wird empfohlen, dünne Dokumente blattweise einziehen zu lassen.
• Das Scannen der folgenden Dokumenttypen kann einen Papierstau oder Störungen verursachen. Fertigen Sie zuerst Fotokopien derartiger Dokumente an, und scannen Sie dann die Fotokopien.

Das Dokument ist verknittert oder verknickt.

Durchschlagpapier

Das Papier ist gewellt.

Die Oberfläche ist beschichtet.

Das Papier hat Risse.

Extrem dünne Dokumente, wie Transparentpapier.

Das Dokument wird mit Heftklammern oder Heftzwecken zusammengehalten.

Dokumente mit erhöhtem Aufkommen von Papierstaubpartikeln.

Visitenkarten

Größe: Breite: 50,8 mm bis 55 mm (2" bis 2,2")

Länge: 85 mm bis 91 mm (3,4" bis 3,6")

Papierstärke: 128 bis 380 g/m ^2 (0,15 bis 0,45 mm)

Ausrichtung: nur Einzug im Hochformat

Ausgabemethode: Nur gerader Papierweg

WICHTIG

Wenn ein Stapel Visitenkarten nicht ordnungsgemäß eingezogen werden kann, verringern Sie die Anzahl der Karten im Stapel.

Postkarte

Größe: Breite: 89 mm bis 108 mm (3,5" bis 4,3")

Länge: 127 mm bis 152 mm (5" bis 6")

Papierstärke: 128 bis 300 g/m ^2 (0,15 bis 0,4 mm)

Ausgabemethode: Nur gerader Papierweg

Karten (Kunststoff)

Größe: 54 x 86 mm (2,1" x 3,4") (ISO-Standard)

Kartendicke: max. 0,76 mm (0,03"), max. 1,4 mm (0,055")

für die Prägung

Ausrichtung: Nur Einzug im Hochformat

Ausgabemethode: Nur gerader Papierweg

Fassungsvermögen: 3 Karten (nicht geprägt), 1 Karte (geprägt)

Scanauflösung: Bis zu 300 dpi (Geprägte Karten)

VORSICHT

- Verwenden Sie zum Scannen von Karten den geraden Papierweg.

- Geprägte Karten werden abhängig vom Typ der Prägung möglicherweise nicht richtig gescannt.

- Zum Scannen von Karten deaktivieren Sie auf dem Einstellungsbildschirm des Scannertreibers auf der Registerkarte [Zufuhr] das Kontrollkästchen [Mit Ultraschall erkennen]. (Siehe S. 26)

Einlegen von Dokumenten

Wechsel der Einzugs- und Ausgabemethoden

Wählen Sie die Einzugs- und Ausgabemethode je nach dem Typ des gescannten Dokuments.

Wenn das Fach für den geraden Papierweg auf der Rückseite des Scanners geschlossen ist, wird der 180°-Papierweg verwendet. Wenn es geöffnet ist, wird der gerade Papierweg verwendet.

Wenn der Einzugswahlhebel auf der Vorderseite des Scanners in der unteren Position ist, wird der Standard-Einzug verwendet. Wenn er sich in der oberen Position befindet, wird der Umgehungs-Einzug verwendet.

Der Standard-Einzug wird verwendet, um Dokumente seitenweise einzuziehen. Der Umgehungs-Einzug wird verwendet, um mehrseitige gebundene, geheftete oder gefaltete Dokumente zu scannen, ohne diese zu trennen.

Einzugs- und Ausgabemethoden verschiedene Dokumenttypen

Dokumenttyp	Einzugs-methode	Ausgabe-methode	Anmerkungen
Normalpapier Beide	Beide
Visitenkarten Beide		Gerader Papierweg	Karten vertikal einlegen.
Plastikkarten Beide		Gerader Papierweg	Karten vertikal einlegen.
Starkes Papier Beide		Gerader Papierweg
Dünnes Papier Beide	Beide
Gebundenes oder geheftetes Papier (z. B. Rechnungen)	Umgehungs-Einzug	Beide
Lange Dokumente	Umgehungs-Einzug	Beide
Auf Hälfte gefaltetes Papier	Umgehungs-Einzug	Beide

Hinweis

Wenn Sie Dokumente scannen, die Normalpapier und Plastikkarten enthalten, legen Sie die Karten oben ein und verwenden Sie den geraden Papierweg.

Dokumente einlegen

1 Wählen Sie die Einzugsmethode je nach dem Typ des gescannten Dokuments.

Wenn Sie einfaches Papier oder Visitenkarten scannen, stellen Sie den Einzugswahlhebel in die Standard-Einzugsposition (untere Position). Die Seiten mehrseitiger Dokumente werden getrennt und blattweise eingezogen.

Beim Scannen von gebundenem oder geheftetem Papier (z. B. Rechnungen), stellen Sie den Einzugswahlhebel auf „Umgehung“ (obere Position). Da die Dokumente ohne Seitentrennung gescannt werden, legen Sie die Dokumente seitenweise ein (bei gebundenem oder geheftetem Papier dokumentweise).

Informationen zu den Einzugsmethoden für die einzelnen Dokumenttypen siehe S. 20.

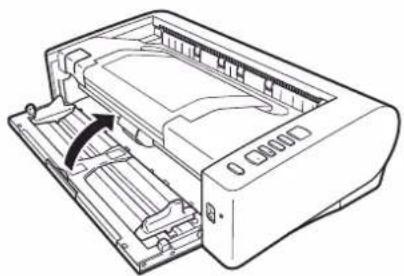

2 Öffnen Sie das Dokumenteinzugsfach.

3 Wählen Sie die Ausgabemethode je nach dem Typ des gescannten Dokuments.

Im Normalfall sollte beim Scannen das Fach für den geraden Papierweg auf der Rückseite des Scanners geschlossen sein (180°-Papierweg).

Beim Scannen von Visitenkarten, Plastikkarten oder anderen Dokumenten, Sie nicht biegen wollen, öffnen Sie das Fach für den geraden Papierweg (gerader Papierweg).

Informationen zu den Ausgabemethoden für die einzelnen Dokumenttypen siehe siehe S. 20.

4 Wenn Sie lange Dokumente mit dem 180°-Papierweg scannen, verwenden Sie die Erweiterung der Dokumenteinzugsauflage und die Ausgabestütze.

Wenn Sie Dokumente scannen, die länger als die LTR-Horizontale (216 mm) sind, verwenden Sie die Erweiterungen der Einzugsauflage und der Ausgabestütze.

5 Stellen Sie die Dokumentführungen entsprechend der Breite des zu scannenden Dokuments ein.

6 Legen Sie das Dokument ein.

Richten Sie nach dem Einlegen des Dokuments die Dokumentführungen an den Rändern des Dokuments aus.

WICHTIG

• Achten Sie beim Einlegen der Dokumente in das Einzugsfach darauf, sich nicht an Papierkanten zu schneiden.
• Stellen Sie sicher, dass das Dokument die Ladegrenzmarkierung ( ) an den Dokumentführungen nicht überschreitet. Es können bis zu 80 Bögen Normalpapier (80 g/m²) gleichzeitig eingelegt werden.
• Bevor Sie ein Dokument einlegen, vergewissern Sie sich, dass es keine Büroklammern, Heftklammern oder anderen Metallobjekte enthält. Diese Gegenstände können Brand- und Stromschlaggefahr verursachen, das Dokument beschädigen, einen Papierstau oder Fehlfunktionen des Scanners verursachen.
• Tragen Sie zur Vermeidung von Verletzungen keine losen Kleidungs- oder Schmuckstücke, die sich während des Betriebs im Scanner verfangen können. Seien Sie besonders vorsichtig, wenn Sie eine Krawatte tragen oder lange Haare haben. Falls sich Haare, Kleidungsstücke oder ähnliches im Scanner verfangen, schalten Sie das Gerät sofort aus, und ziehen Sie den Netzstecker.

• Glätten Sie stets jegliche Knicke oder Wellen in Ihren Dokumenten, bevor Sie sie in den Einzug einlegen. Wenn die Vorderkante eines Dokuments gewellt ist, kann ein Papierstau entstehen.

• Wenn der Dokumenteinzugsvorgang aufgrund eines Systemfehlers oder Papierstaus während des Scannens angehalten wird, beseitigen Sie zunächst das Problem. Stellen Sie sicher, dass das gescannte Bild der zuletzt korrekt eingezogenen Seite gespeichert wurde, und setzen Sie den Scanvorgang dann mit den verbleibenden Dokumentseiten fort.

• Nach Abschluss des Scanvorgangs schließen Sie die Ausgabefach-Erweiterungsauflage und das Fach für den geraden Papierweg. Dadurch vermeiden Sie Beschädigungen des Scanners während der Zeiten, in denen er nicht benutzt wird.
• Legen Sie geheftete mehrseitige Dokumente (z. B. Rechnungen) mit der Heftkante in Richtung Einzugsfach ein.
• Achten Sie beim Scannen von Papier, das Länger ist als die Formate A3 oder bei dünnem Papier darauf, dass die Dokumente nach dem Scannen nicht aus dem Ausgabefach fallen.
• Bei Verwendung des geraden Papierwegs werden die Dokumente an der Rückseite des Scanners ausgegeben. Stellen Sie keine Hindernisse in die Nähe der Dokument-Ausgabeöffnung. Stellen Sie den Scanner auf eine glatte, ebene Oberfläche, um die störungsfreie Ausgeabe der Dokumente zu gewährleisten.

1 Stellen Sie den Einzugswahlhebel in die Standard-Einzugsposition (untere Position).
2 Öffnen Sie das Dokumenteinzugsfach.

3 Öffnen Sie das Fach für den geraden Papierweg.

! VORSICHT

Öffnen Sie zum Scannen von Karten das Fach für den geraden Papierweg. Beim Scannen mit dem 180°-Papierweg können die Karten beschädigt werden.

4 Stellen Sie die Dokumentführungen entsprechend der Breite der zu scannenden Karte ein.
5 Legen Sie die Karte ein.

Bis zu drei nicht geprägte Karten können gleichzeitig vertikal eingelegt werden. Geprägte Karten müssen einzeln vertikal eingelegt werden.

! VORSICHT

• Verwenden Sie zum Scannen von Karten den geraden Papierweg.
• Geprägte oder laminierte Karten werden im Einzelfall unter Umständen nicht korrekt gescannt.
• Zum Scannen von Karten deaktivieren Sie auf dem Einstellungsbildschirm des Scannertreibers auf der Registerkarte [Zufuhr] das Kontrollkästchen [Mit Ultraschall erkennen]. (Siehe S. 26)

Einlegen gefalteter Dokumente

Durch Folio-Scannen wird das Scannen von Dokumenten ermöglicht, die größer als A3 sind und nicht in den Einzug passen. Um diese Funktion zu nutzen, falten Sie das Dokument der Länge nach zur Hälfte und legen es in den Einzug. Der Scanner scannt beide Seiten und kombiniert die Scandaten zu einem einzigen Bild. Mit dieser Funktion in Verbindung mit dem Modus für lange Dokumente können Sie Dokumente bis zur Größe A1 scannen.

1 Stellen Sie den Einzugswahlhebel auf „Umgehung“ (obere Position).
2 Öffnen Sie das Dokumenteinzugsfach.
3 Falten Sie das Dokument in der Mitte. Falten Sie das Dokument kräftig auf die Hälfte. Achten Sie dabei darauf, dass die Kanten des Dokuments korrekt aufeinander liegen. Wenn das Dokument nicht korrekt gefaltet ist, können Papierstaus oder Verzerrungen im zusammengefassten gescannten Bild auftreten.

WICHTIG

Der Teil entlang der Faltlinie fehlt dann im gescannten Bild.

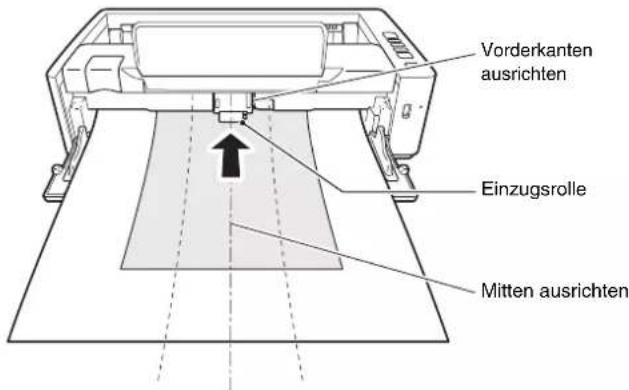

4 Legen Sie das Dokument so ein, dass der Faltrand rechts. Richten Sie nach dem Einlegen des Dokuments die Dokumentführungen an den Rändern des Dokuments aus.

WICHTIG

Stellen Sie die Dokumentführungen entsprechend der Dokumentbreite ein. Andernfalls können Verzerrungen oder Bildversatz auftreten.

Hinweis

• Die Vorderseite des gefalteten Dokuments erscheint auf der linken Seite des kombinierten Bilds.
- Die maximale Größe des kombinierten Bilds ist A1. Wählen Sie zum Scannen von gefalteten Dokumenten in anderen Formaten als den Standardformaten im Einstellungsbildschirm des Scannertreibers für die Option [Seitengröße] die Einstellung [An Originalgröße anpassen]. (Siehe S. 36)

Einstellen des Modus für lange Dokumente

Die Länge der Dokumente, die vom Scanner verarbeitet werden können, beträgt normalerweise 432 mm (17"). Sie können jedoch Dokumente mit einer Länge von bis zu 3.000 mm (118,1") scannen, indem Sie den Scanner in den Modus für lange Dokumente schalten.

WICHTIG

Indem Sie den Modus für lange Dokumente wählen und im Einstellungsbildschirm des Scannertreibers für [Papierformat] die Einstellung [Automatische Erkennung] wählen, können Sie Dokumente bis zu 3.000 mm (118.1") Länge scannen, (bei 600 dpi bis zu 2,700 mm (106,3)). Beachten Sie bei Verwendung des Modus für lange Dokumente die folgenden Hinweise.

• Wenn das Dokument beim Scannen im Modus für lange Dokumente schräg in den Einzug eingelegt wird, kann es mit den Kanten des Einzugsbereichs in Berührung kommen und beschädigt werden. Achten Sie darauf, das Dokument so einzulegen, dass es nicht schräg eingezogen wird.
• Beim Scannen im Modus für lange Dokumente reagiert die Papierstau-Erkennung möglicherweise langsamer, was zur Beschädigung des Dokuments führen kann. Vermeiden Sie Papierstaus.
• Wenn Sie lange Dokumente scannen, müssen Sie den Einzugswahlhebel auf „Umgehung“ stellen und die Dokumente seitenweise scannen.
• Beim Scannen großer Dokumente im Modus für lange Dokumente kann die Scangeschwindigkeit sinken. Außerdem können Fehler aufgrund von Speichermangel auftreten, durch die das Scannen unmöglich wird.
• Achten Sie beim Scannen von Papier, das Länger ist als die Formate A3 oder bei dünnem Papier darauf, dass die Dokumente nach dem Scannen nicht aus dem Ausgabefach fallen.

1 Starten Sie Windows, und melden Sie sich als Benutzer mit Administratorrechten an.
2 Klicken Sie auf die Schaltfläche [Start], dann auf [Alle Programme], [Canon DR-M1060] und [Canon imageFORMULA Dienstprogramm].

Hinweis

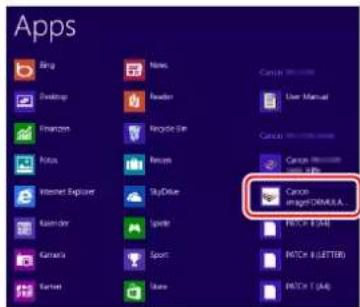

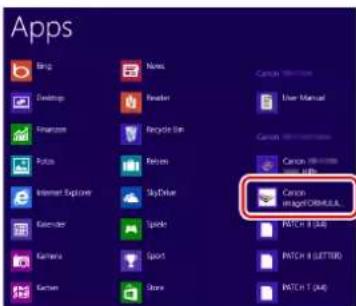

Canon imageFORMULA Utility ist unter Windows 8.1 am folgenden Ort gespeichert.

imageFORMULA Dienstprogramm wird gestartet.

3 Klicken Sie auf [CANON DR-M1060 USB] und dann auf [Eigenschaften].
Die Scannereigenschaften werden angezeigt.

4 Klicken Sie auf die Registerkarte [Wartung], und wählen Sie einen Modus für lange Dokumente aus.

Wählen Sie [Modus für lange Dokumente (1000 mm)] oder [Modus für lange Dokumente (3000 mm)] je nach der Länge des Dokuments aus.

5 Klicken Sie auf [OK].

Erkennen von Doppeleinzug

Der Scanner enthält eine Funktion zum Erkennen von doppeltem Dokumenteinzug. Diese Funktion hält den Scanner automatisch an, wenn erkannt wird, dass mehrere Dokumente gleichzeitig eingezogen wurden. Sie können auch angeben, dass das gescannte Bild nach dem Ende des Scanvorgangs gespeichert und das Dokument weiter gescannt werden soll (Ignorieren der Doppeleinzugserkennung). Um die Doppeleinzug-Erkennungsfunktion zu verwenden, müssen Sie den Einstellungsbildschirm für den Scannertreiber öffnen und die Option „Erkennung doppelter Zuführ.“ aktivieren. Um die Funktion „Ignorieren der Doppeleinzugserkennung“ zu verwenden, muss auch die Option [Schnell-Wiederherstellungs-Modus] aktiviert werden.

Einstellverfahren

1 Der Bildschirm mit den Eigenschaften für den Scannertreiber wird angezeigt. (Siehe S. 33)

2 Klicken Sie auf die Registerkarte [Zufuhr].

3 Wählen Sie mindestens eines der Kontrollkästchen [Nach Länge erkennen] oder [Mit Ultraschall erkennen].

Um die Funktion „Ignorieren der Doppeleinzugserkennung“ zu verwenden, öffnen Sie die Registerkarte [Sonstige], und aktivieren Sie das Kontrollkästchen [Schnell-Wiederherstellungs-Modus].

Klicken Sie auf [OK], und schließen Sie den Einstellungsbildschirm.

Legen Sie das Dokument wie in der Anleitung „Dokumente einlegen“ auf S. 21 ein.

Vorgehensweise beim Erkennen eines Doppeleinzugs

Wenn die Funktion „Ignorieren der Doppeleinzugserkennung“ nicht verwendet wird

Wenn beim Scannen ein Doppeleinzug erkannt wird, wird die Dokumentzufuhr angehalten, wenn die doppelt eingezogenen Dokumente ausgegeben werden. In diesem Fall wird in der Auftragsnummer-Anzeige des Bedienfelds folgender Fehlercode angezeigt.

Weiterhin wird eine Meldung über den erkannten Doppeleinzug angezeigt.

Halten Sie in diesem Fall den Scanvorgang in der Anwendung an, und scannen Sie dann die Dokumente erneut.

Wenn die Funktion „Ignorieren der Doppeleinzugserkennung“ verwendet wird

Wenn beim Scannen ein Doppeleinzug erkannt wird, wird die Dokumentzufuhr angehalten, wenn die doppelt eingezogenen Dokumente ausgegeben werden. In der Auftragsnummer-Anzeige des Bedienfelds wird der folgende Fehlercode angezeigt, und die Taste DFR leuchtet.

Weiterhin wird der Bildschirm [Schnell-Wiederherstellungs-Modus] angezeigt, in dem Sie angeben können, ob der Scanvorgang fortgesetzt werden soll.

Schaltflächen im Bildschirm [Schnell-Wiederherstellungs-Modus]	Bedien-feldtasten	Beschreibung
[SPEICHERN & FORTFAHREN]	Taste DFR	Speichert das Vorschaubild als gescanntes Bild und scannt den Rest des Dokuments.
[STOPP] Stopptaste		Verwirft das Vorschaubild und stoppt den Scanvorgang.
[VERWERFEN & FORTFAHREN]	Starttaste	Verwirft das Vorschaubild und setzt den Scanvorgang fort. Ziehen Sie das doppelt eingezogene Dokument erneut ein, ehe Sie auf diese Schaltfläche klicken.

Erkennen schief eingezogener Dokumente

Der Scanner enthält eine Funktion zum Erkennen schief eingezogener Dokumente. Wenn diese Funktion verwendet wird, bricht der Scanner zur Vermeidung von Beschädigungen der Vorlage den Scanvorgang automatisch ab, wenn er ein über ein gewisses fest eingestelltes Maß hinausgehend schief eingezogenes Dokument erkennt.

Diese Funktion ist nützlich bei Dokumenten mit einer Breite von mindestens 148 mm (5,8").

Um die Erkennung schief eingezogener Dokumente zu verwenden, müssen Sie diese im Einstellungsbildschirm für den Scannertreiber aktivieren.

Einstellverfahren

1 Öffnen Sie den Einstellungsbildschirm des Scannertreibers. (Siehe S. 33)
2 Klicken Sie auf die Registerkarte [Zufuhr].
3 Aktivieren Sie das Kontrollkästchen [Schräglagenerkennung].

4 Klicken Sie auf [OK], um den Einstellungsbildschirm zu schließen.
5 Legen Sie das Dokument entsprechend der Beschreibung in „Dokumente einlegen“ (siehe S. 21).

WICHTIG

Wenn diese Funktion aktiviert ist, können kleine Dokumente und Dokumente, die links oder rechts neben der Mitte der Dokumenteinzugsöffnung eingelegt wurden, unter Umständen als schief eingezogen erkannt werden, sodass der Scanvorgang abgebrochen wird. Legen Sie die Dokumente in die Mitte der Dokumenteinzugsöffnung, oder deaktivieren Sie die Schräglagenerkennungsfunktion.

Wenn ein schief eingezogenes Dokument erkannt wird

Der Einzug wird automatisch angehalten, wenn beim Scannen ein schief eingezogenes Dokument erkannt wird. In der Auftragsnummer-Anzeige des Bedienfelds wird folgender Fehlercode angezeigt:

Weiterhin wird eine Meldung über den erkannten Schräglageneinzug angezeigt.

Hinweis

Wenn in der Registerkarte [Andere] des Scannertreiber-Einstellungsbildschirms [Schnell-Wiederherstellungs-Modus] aktiviert ist, wird anstelle der obigen Meldung der folgende Bildschirm angezeigt. Legen Sie in derartigen Fällen das Dokument erneut ein, und klicken Sie auf [Ja], um den Scanvorgang fortzusetzen.

Erkennen von Heftklammern und Einzugsfehlern

Dieser Scanner verfügt über eine Funktion, mit der geheftete Dokumente erkannt werden können, und eine Funktion, mit der Einzugsfehler erkannt werden können. Wenn diese Funktionen verwendet werden, bricht der Scanner zur Vermeidung von Beschädigungen der Vorlage den Scanvorgang automatisch ab, wenn ein geheftetes Dokument eingezogen wird bzw. ein Einzugsfehler auftritt. Die Funktion zur Einzugsfehlererkennung ist nützlich bei Dokumenten mit einer Breite von mindestens 148 mm (5,9"). Um die Funktion zu Erkennung von Heftklammern bzw. Einzugsfehlern zu verwenden, müssen Sie die Funktion im Einstellungsbildschirm für den Scannertreiber im Voraus aktivieren.

Einstellverfahren

1 Öffnen Sie den Einstellungsbildschirm des Scannertreibers. (Siehe S. 33)
2 Klicken Sie auf die Registerkarte [Zufuhr].
3 Aktivieren Sie das Kontrollkästchen [Erkennung von Heftklammern] bzw. [Papierzufuhr-Fehlererkennung].

4 Klicken Sie auf [OK], und schließen Sie den Einstellungsbildschirm.
5 Legen Sie das Dokument entsprechend der Beschreibung in „Dokumente einlegen“ (siehe S. 21).

Wenn ein geheftetes Dokument oder ein Einzugsfehler erkannt wird

Der Einzug wird automatisch angehalten, wenn beim Scannen ein geheftetes Dokument oder ein Einzugsfehler erkannt wird. In der Auftragsnummer-Anzeige des Bedienfelds wird folgender Fehlercode angezeigt:

Außerdem wird eine Benachrichtigung über die Erkennung eines Einzugsfehlers auf dem Bildschirm eingeblendet.

Hinweis

- Wenn auf der Registerkarte [Sonstige] des Scannertreiber-Einstellungsbildschirms die Option [Schnell-Wiederherstellungs-Modus] aktiviert ist, wird anstelle der obigen Meldung der folgende Bildschirm angezeigt. Legen Sie in derartigen Fällen das Dokument erneut ein, und klicken Sie auf [Ja], um den Scanvorgang fortzusetzen.

- Die Heftklammern-Erkennung beruht auf Sensoren an beiden Seiten der Einzugsöffnung, durch welche die bei einer Heftung gebogene Dokumentecke erkannt wird. Ist dies der Fall, wird der Transport gestoppt. Die Heftklammern-Erkennung funktioniert bei nicht gefalteten Dokumentecken in folgenden Fällen möglicherweise nicht richtig: - Das Dokument ist an mehr als einer Ecke geheftet. - Das Dokument ist kleiner als A5.

Scanmethoden

Scannen mit CaptureOnTouch

Was ist CaptureOnTouch?

CaptureOnTouch ist eine ist eine Anwendung zum Scannen von Dokumenten, bei der Sie nur die entsprechende Auswahl auf den Panels auf dem Bildschirm vornehmen müssen.

Einzelheiten über die Bedienungen und Funktionen finden Sie in der Hilfe für CaptureOnTouch.

Einstellen des Scannertreibers

Wenn Sie den Treiber zum ersten Mal starten, werden der ausgewählte Scanner und ein Dialogfeld zur Auswahl der Standard-Papiergröße angezeigt.

Hinweis

• Diese Einstellungen werden gültig, wenn Sie im ISIS-Treiber-Dialogfeld auf [Vorgabe] klicken.
• Beim TWAIN-Treiber ist die vorgegebene Größe A4, diese kann nicht geändert werden.

Öffnen Sie beim Scannen eines Dokuments über eine ISIS-konforme Anwendung oder eine TWAIN-konforme Anwendung (CaptureOnTouch usw.) den Scannertreiber, und legen Sie die Scaneinstellungen und andere Einstellungen fest. In diesem Abschnitt werden die Konfiguration und die Funktionen des Scannertreibers behandelt.

Konfiguration und Funktionen des Scannertreibers

Für den Scannertreiber sind die folgenden Registerkarten verfügbar.

Hinweis

Nähere Informationen zum Einstellungsbildschirm erhalten Sie in der Hilfe zum Scannertreiber. Klicken Sie auf die Schaltfläche [Hilfe] des Treibers, um Informationen zur jeweiligen Registerkarte bzw. zum Dialogfeld aufzurufen.

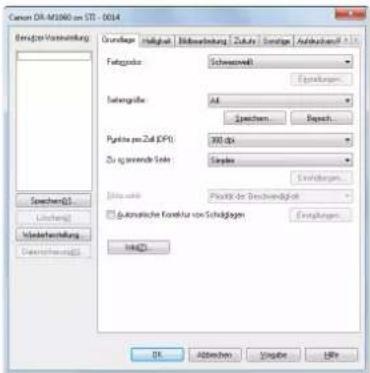

Registerkarte [Grundlage]

Legen Sie die grundlegenden Scaneinstellungen fest, wie Scanmodus, Seitengröße, Auflösung und die zu scannende Seite. Wenn Sie auf die Schaltfläche [Bereich] klicken, können Sie dort zudem den Scanbereich festlegen.

Hinweis

Je nach der ISIS-konformen Anwendung verfügt die Anwendung möglicherweise über einen eigenen Bildschirm zum Einstellen der Scanbedingungen. Wenn der Scannertreiber über eine solche Anwendung geöffnet wird, werden Einstellungen für Funktionen, die über den Scannertreiber erfolgen (außer den Scanbedingungen), auf der Registerkarte [Grundlage] angezeigt.

Registerkarte [Helligkeit]

Dient zum Anpassen der Helligkeit und des Kontrasts der gescannten Bilder.

Wenn Sie auf [Gamma] klicken, können Sie für die gescannten Bilder zudem den Wert für die Gammakorrektur festlegen.

Registerkarte [Bildbearbeitung]

Damit legen Sie die Verarbeitungsmethode für gescannte Bilder fest.

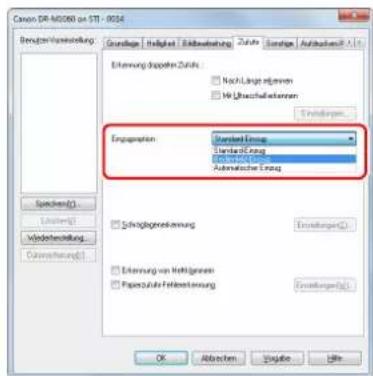

Registerkarte [Zufuhr]

Hier legen Sie Scannereinstellungen in Bezug auf die Dokumentzufuhr fest.

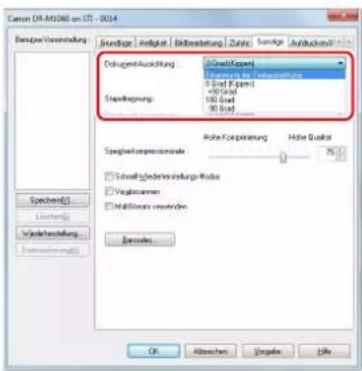

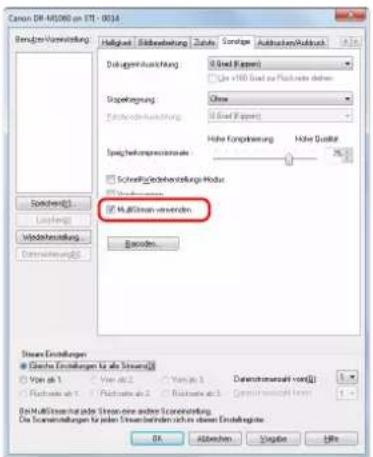

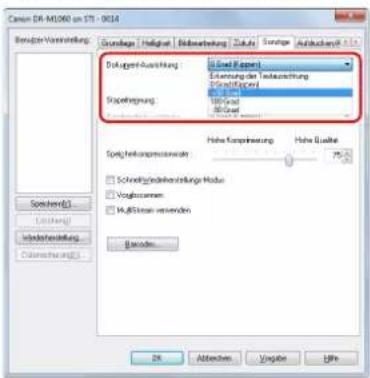

Registerkarte [Sonstige]

Zum Konfigurieren spezieller Scanmethoden und Bildbearbeitungseinstellungen.

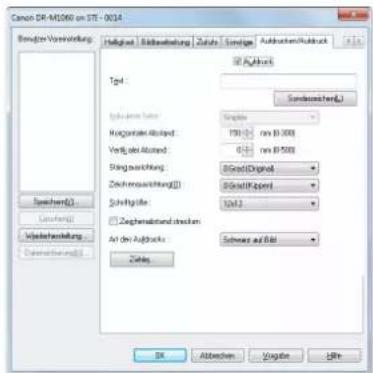

Registerkarte [Aufdrucken/Aufdruck]

Konfigurieren Sie Einstellungen für Text, der auf gescannten Bildern eingefügt werden kann.

Festlegen grundlegender Scaneinstellungen

Dieser Abschnitt bietet einen Überblick über die grundlegenden Einstellungen, die beim Konfigurieren des Scanners festgelegt werden müssen.

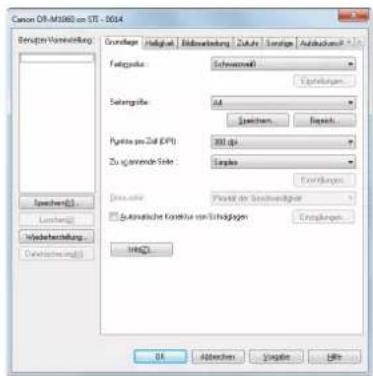

Überprüfen der grundlegenden Einstellungen für das Scannen

Wenn Sie ein Dokument scannen, müssen Sie die Einstellungen unter [Farbmodus], [Seitengröße], [Punkte pro Zoll (DPI)] und [Zu scannende Seite] im Dialogfeld „Grundlegende Einstellungen“ prüfen.

Farbmodus
Wählen Sie den Scanmodus aus.

• Mithilfe von [Erweiterte Textverbesserung] und [Erweiterte Textverbesserung II] können Sie die Hintergrundfarbe bzw. den Hintergrund von Text entfernen oder so bearbeiten lassen, dass der Text besser lesbar wird. Wenn die Option [Erweiterte
  Textverbesserung II] ausgewählt wird, können Sie den Kontrast auf der Registerkarte [Helligkeit] ändern, damit der Text in gescannten Bildern besser lesbar ist.
• Durch die Funktion [Automatisch erkennen] wird erkannt, ob farbige, Graustufen- oder Schwarzweiß-Dokumente vorliegen. Sie können erweiterte Einstellungen bezüglich der Erkennungsmethode konfigurieren, indem Sie auf [Einstellungen] klicken. Einzelheiten siehe Hilfe.

Seitengröße

Wählen Sie die Seitengröße aus, die dem zu scannenden Dokument entspricht.

Wenn [An Originalgröße anpassen] gewählt ist, werden die Ränder des Dokuments erkannt und Bilder von der Größe des Dokuments gespeichert.

Punkte pro Zoll (DPI)

Wählen Sie die Scanauflösung aus.

• Bei höheren Auflösungen sind die Bilder zwar klarer, aber die Dateien sind größer und das Scannen dauert länger.
• Wenn [Automatisch erkennen] festgelegt ist, wird die Auflösung anhand des Inhalts im Dokument automatisch erkannt.
• Die Einstellung [Reduzierung des Moire] auf der Registerkarte [Bildbearbeitung] ist bei Auflösungen von 300 dpi oder weniger aktiviert, während bei Auflösungen von 400 dpi oder 600 dpi die Einstellung [Bildqualität] aktiviert ist.

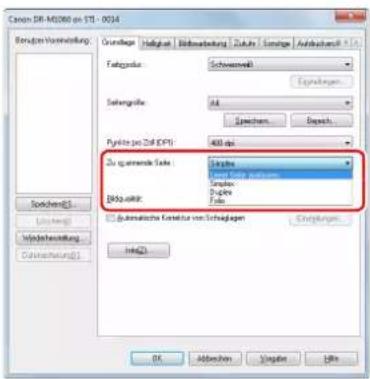

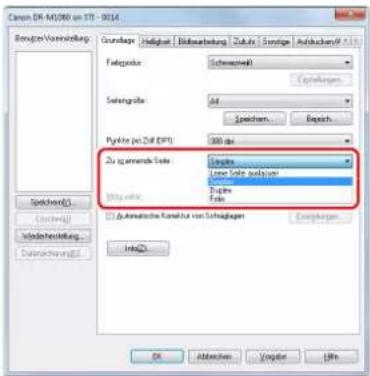

Zu scannende Seite

Hier legen Sie fest, welche Seiten des Dokuments gescannt werden sollen.

Falls für die Einstellung der zu scannenden Seite [Leere Seite auslassen] gewählt ist, werden die Bilder der leeren Seiten beim Speichern weggelassen.

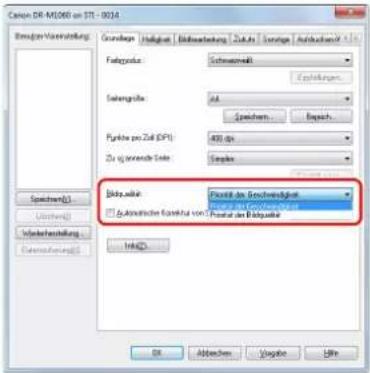

Bildqualität

Wählen Sie die Scanqualität für Bilder aus.

Dies kann konfiguriert werden, wenn [Punkte pro Zoll] auf [400 dpi] oder [600 dpi] festgelegt ist.

• Wenn [Priorität der Geschwindigkeit] ausgewählt ist, wird ein 400-/600-dpi-Bild aus dem bei 300 dpi gescannten Bild erzeugt. Die Scangeschwindigkeit ist höher, aber die Qualität wird geringfügig reduziert.
• Wenn [Priorität der Bildqualität] ausgewählt wird, werden Dokumente immer bei 600 dpi gescannt. Wenn die Option [Punkte pro Zoll] auf [400 dpi] eingestellt ist, wird aus dem bei 600 dpi gescannten Bild ein Bild mit einer Auflösung von 400 dpi erzeugt. Die Scangeschwindigkeit wird geringfügig reduziert.

Scannen von Dokumenten mit nicht registrierten Seitengrößen

Sie können eine nicht standardisierte, nicht registrierte Seitengröße registrieren, indem Sie sie als benutzerdefinierte Seitengröße im Dialogfeld [Benutzerdefinierte Seitengröße] benennen und eintragen. Klicken Sie hierzu auf der Registerkarte [Grundlage] auf die Schaltfläche [Speichern].

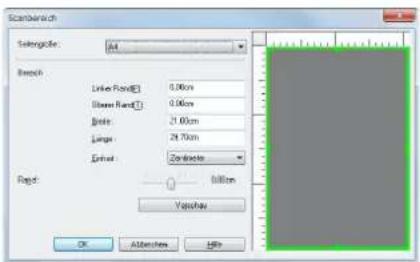

Angabe des Scanbereichs

Mithilfe der folgenden Einstellungen können Sie den zu scannenden Bereich des Dokuments festlegen.

Festlegen eines Bereichs

Geben Sie im Dialogfeld [Scanbereich] den Bereich des Dokuments an, den Sie scannen möchten. Sie können das Dialogfeld öffnen, indem Sie auf der Registerkarte [Grundlage] auf die Schaltfläche [Bereich] klicken.

Festlegen von Scannereinstellungen für bestimmte Zwecke

Legen Sie die Scanbedingungen dem Zweck des Scannens entsprechend fest.

Wenn Sie die Bilder von leeren Seiten in doppelseitigen Dokumenten löschen wollen

Wählen Sie auf der Registerkarte [Grundlage] für die Einstellung der zu scannenden Seite die Option [Leere Seite auslassen], um Bilder von leeren Dokumentseiten zu löschen.

Wenn in den Einstellungen für die zu scannende Seite [Leere Seite auslassen] gewählt ist, wird die Schaltfläche [Einstellungen] aktiviert, so dass Sie mit deren Hilfe die Empfindlichkeit der Leerseitenerkennung festlegen können.

Wenn Sie keine farbigen Linien und Textzeichen scannen wollen

Geben Sie auf der Registerkarte [Bildbearbeitung] unter den Farbverlauf-Einstellungen die zu ignorierende Farbe (Rot, Grün, Blau, alle Farben) an. Diese Farbe wird aus dem gescannten Bild entfernt.

Wenn Sie eine bestimmte Farbe verstärken möchten

Wählen Sie auf der Registerkarte [Bildbearbeitung] unter den Farbverlauf-Einstellungen die zu verstärkende Farbe (Rot, Grün, Blau) aus. Diese Farbe wird im gescannten Bild verstärkt.

Wenn Sie Konturen in Bildern verstärken möchten

Passen Sie auf der Registerkarte [Bildbearbeitung] die Randbetonung an.

Wenn Sie Linien und Text in den gescannten Bildern fetter oder magerer erscheinen lassen wollen

Durch Ziehen des Schiebereglers [Zeichenbetonung] auf der Registerkarte [Bildbearbeitung] können Sie Linien und Text in den gescannten Bildern fetter oder magerer erscheinen lassen.

Wenn Sie die Lesbarkeit von Text verbessern möchten, der beispielsweise durch die Art des Hintergrunds des gescannten Dokuments schwer zu lesen ist

Wählen Sie auf der Registerkarte [Grundlage] als Modus die Einstellung [Erweiterte Textverbesserung] oder [Erweiterte Textverbesserung II] aus. Der Hintergrund des Texts wird entfernt oder so bearbeitet, dass der Text zur besseren Lesbarkeit verstärkt wird.

- Erweiterte Textverbesserung ist für ein Dokument mit einer hellen Hintergrundfarbe oder ein Dokument mit einem ungleichmäßigen Hintergrund (z. B. ein Muster) geeignet. Wenn der Hintergrund einheitlich ist, wird er in der Umgebung des Textes entfernt. Wenn der Hintergrund uneinheitlich ist, wird er zur Verbesserung der Lesbarkeit des Textes bearbeitet.

- Erweiterte Textverbesserung II ist zum Scannen von Dokumenten mit gleichmäßigen Hintergrundfarben oder hellem Text vor hellem Hintergrund geeignet. Wenn der Hintergrund uneinheitlich ist wie bei Mustern, kann der Hintergrund möglicherweise nicht vollständig entfernt werden, was zu schlechter Lesbarkeit des Textes führen kann. Nötigenfalls können Sie den Kontrast auf der Registerkarte [Helligkeit] ändern, damit der Text in gescannten Bildern besser lesbar ist.

Wenn erkannt werden soll, wenn mehrere Seiten gleichzeitig eingezogen werden

Aktivieren Sie auf der Registerkarte [Zufuhr] das Kontrollkästchen [Erkennung doppelter Zuführ.]. Sie können [Mit Ultraschall erkennen] oder [Nach Länge erkennen] oder beides aktivieren.

Wenn Sie die unterschiedliche Textausrichtung verschiedener Seiten vereinheitlichen möchten

Wählen Sie auf der Registerkarte [Sonstige] die Einstellung [Erkennung der Textausrichtung] unter [Dokument-Ausrichtung] aus. Die Textausrichtung auf jeder Seite wird erkannt, und das gescannte Bild wird in 90-Grad-Schritten zur Korrektur der Ausrichtung gedreht.

Wenn Sie Bilder eines im Hochformat eingelegten Dokuments zur Korrektur der Ausrichtung drehen möchten

Geben Sie auf der Registerkarte [Sonstige] unter [Dokument-Ausrichtung] den Drehwinkel an.

Wenn Sie Stapeltrennung zum Scannen verwenden möchten

Wenn Sie ein Dokument teilen und scannen möchten, können Sie einen Stapel aufteilen, wenn das nächste Dokument eingelegt und gescannt wird. (Diese Funktion ist nur für Anwendungen verfügbar, die Stapeltrennung unterstützen.) Legen Sie in diesem Fall die Scannertreiber-Einstellungen wie folgt fest:

- Stellen Sie [Einzugsoption] auf der Registerkarte [Zufuhr] auf [Bedienfeld-Einzug] oder [Automatischer Einzug].

- Stellen Sie [Stapeltrennung] auf der Registerkarte [Sonstige] auf [Auto].

Wenn [Stapeltrennung] auf [Auto] eingestellt ist, wird der Stapel getrennt, nachdem das nächste Dokument eingelegt und der Scanvorgang fortgesetzt wurde.

Wenn [Patchcode] eingestellt ist, kann die Stapeltrennung unter Verwendung eines Patchcodes ausgeführt werden. (Siehe S. 46) Wenn [Leere Seite] festgelegt ist und ein Bild einer leeren Seite eingelegt wird, wird Stapeltrennung durchgeführt.

Hinweis

• Wenn [Stapeltrennung] auf [Patchcode] oder [Leere Seite] festgelegt ist, kann auf der Registerkarte [Aufdrucken/Aufdruck] unter [Zähler] die Option [Neue Datei] nicht für [Auslöser erhöhen] und [Auslöser zurücksetzen] ausgewählt werden.
• Wenn auf der Registerkarte [Aufdrucken/Aufdruck] unter [Zähler] [Auslöser erhöhen] oder [Auslöser zurücksetzen] auf [Neue Datei] festgelegt ist, kann [Patchcode] oder [Leere Seite] nicht für [Stapeltrennung] ausgewählt werden.

Wenn Sie MultiStream-Einstellungen zum Scannen verwenden möchten

Mit der Multi-Stream-Funktion können Sie mehrere unterschiedlich gescannte Bilder mit einem einzelnen Scanvorgang ausgeben und gescannte Bilder mit verschiedenen Scan-Einstellungen für die Vorder- und Rückseiten (MultiStream-Einstellungen) ausgeben. Wenn Sie die MultiStream-Einstellungen zum Scannen verwenden möchten, aktivieren Sie das Kontrollkästchen [MultiStream verwenden] auf der Registerkarte [Sonstige] zum Anzeigen der Einstellungselemente in Bezug auf MultiStream, und legen Sie dann die Einstellungselemente in der folgenden Reihenfolge fest.

① Wenn Sie verschiedene Scan-Einstellungen für die Vorder- und Rückseiten eines Dokuments festlegen möchten, wählen Sie auf der Registerkarte [Grundlage] die Option [Leere Seite auslassen] oder [Duplex] für [Zu scannende Seite] im Voraus aus.
② Legen Sie die Anzahl der anzuwendenden Scan-Einstellungen unter [Datenstromanzahl vorn] fest. Es können bis zu drei festgelegt werden.

③ Wählen Sie [Vorn als 1.] aus und öffnen Sie dann die anderen Registerkarten und legen Sie die Scan-Einstellungen fest. Legen Sie je nach dem für [Datenstromanzahl vorn] festgelegten Wert die restlichen Optionen [Vorn als 2.] und [Vorn als 3.] auf dieselbe Weise fest.
④Wenn Sie die Scan-Einstellungen der Rückseite festlegen, konfigurieren Sie die Einstellungen auf dieselbe Weise wie in ② bis ③ beschrieben. Legen Sie in diesem Fall [Datenstromanzahl hinten] fest und konfigurieren Sie dann die Scan-Einstellungen für [Rückseite als 1.] bis [Rückseite als 3.].

Hinweis

Im Folgenden sind die Optionen aufgeführt, die in den MultiStream-Einstellungen festgelegt werden können.

Registerkarte Festlegbare Optionen
Registerkarte [Grundlage]	[Farbmodus] und [Punkte pro Zoll] (ausgenommen [Automatisch erkennen] bei beiden)
Registerkarte [Helligkeit]	[Helligkeit] und [Kontrast]
Registerkarte [Bildbearbeitung]	[Randbetonung], [Farbverlauf] und [Zeichenbetonung]
Registerkarte [Zufuhr] keine (alle deaktiviert)
Registerkarte [Sonstige]	keine (nur [MultiStream verwenden] ist aktiviert)

Scannen von Barcodes

Klicken Sie auf die Schaltfläche [Barcodes] auf der Registerkarte [Sonstige], um die Einstellungen zum Scannen von Barcodes zu konfigurieren.

Weitere Informationen zu den Einstellungen finden Sie in der Hilfe.

Wenn Sie Punkte und Lücken in Dokumenten entfernen wollen

Sie können Punkte und Lücken in Umrissen von Abbildungen in den Dokumenten aus den gescannten Bildern entfernen.

• Aktivieren Sie das Kontrollkästchen [Punkt löschen], um einzelne schwarze Punkte (mit einer Größe von 3 x 3 Punkt) automatisch von weißen Hintergründen zu entfernen (bzw. weiße Punkte von schwarzen Hintergründen).
• Aktivieren Sie das Kontrollkästchen [Kerbe löschen], um Lücken in Objektumrissen in den gescannten Bildern zu entfernen.

Wenn Sie eine Scannertreiber-Einstellung speichern möchten

Klicken Sie nach dem Konfigurieren einer Einstellung unter [Benutzer-Voreinstellung] auf die Schaltfläche [Speichern] zum Speichern der Einstellung.

Die gespeicherte Einstellung wird in der Liste eingetragen. Sie können eine Einstellung in der Liste mit der Schaltfläche [Löschen] löschen und eine Konfigurationsdatei mit der Schaltfläche [Datensicherung] oder [Wiederherstellung] speichern bzw. laden.

Funktionsbeschränkungen in Abhängigkeit von der Farbmoduseinstellung

Einige Einstellungselemente auf den Treiber-Registerkarten sind je nach der Einstellung für [Farbmodus] auf der Registerkarte [Grundlage] wie folgt deaktiviert:

Registerkarte [Helligkeit]

Wert Kontrast
Automatisch erkennen O
Schwarzweiß O
Fehlerdiffusion O
Erweiterte Textverbesserung X
Erweiterte Textverbesserung II O
256-Stufen-Grau O
24-Bit-Farbe O

(O: Verfügbare Einstellung, X: nicht für Einstellung verfügbar)

Registerkarte [Sonstige]

Wert Vorabscannen
Automatisch erkennen X
Schwarzweiß O
Fehlerdiffusion O
Erweiterte Textverbesserung O
Erweiterte Textverbesserung II O
256-Stufen-Grau O
24-Bit-Farbe O

(O: Verfügbare Einstellung, X: nicht für Einstellung verfügbar)

Registerkarte [Bildbearbeitung]

Wert	Randbetonung	Farbverlauf	Hintergrund glatten	Versatz verhindern / Hintergrund entfernen	Punkt löschen	Kerbe löschen	Zeichenbetonung
Automatisch erkennen	O	X	O	O^1)	O^2)	O^3)	O^3)
Schwarzweiß	O	O	X	O	O	O	O
Fehlerdiffusion	O	O	X	O	X	O	O
Erweiterte Textverbesserung	O	O	X	X	O	O	O
Erweiterte Textverbesserung II	X	O	X	X	O	O	O
256-Stufen-Grau	O	O	O	O	X	X	X
24-Bit-Farbe	O	X	O	O	X	X	X

(O: Verfügbare Einstellung, X: nicht für Einstellung verfügbar)
^1) Nicht für Einstellung verfügbar, wenn alle folgenden Bedingungen im Dialogfeld [Einst. für autom. Bildtyperkennung] erfüllt sind.
- [Erkennungsmodus] ist nicht auf [Farbig oder grau] gesetzt
- [Modus im Fall eines Binärbildes] auf der Registerkarte [Schwarz-Weiß-Einstellungen] ist auf [Erweiterte Textverbesserung] oder [Erweiterte Textverbesserung II] eingestellt
2) Nicht als Einstellung verfügbar, wenn eine der folgenden zwei Bedingungen erfüllt ist.
- [Erkennungsmodus] im Dialogfeld [Einst. für autom. Bildtyperkennung] ist auf [Farbig oder grau] gesetzt
- [Modus im Fall eines Binärbildes] auf der Registerkarte [Schwarz-Weiß-Einstellungen] ist auf [Fehlerdiffusion] gesetzt
3) Nicht als Einstellung verfügbar, wenn [Erkennungsmodus] im Dialogfeld [Einst. für autom. Bildtyperkennung] auf [Farbig oder grau] gesetzt ist.

Fortgeschrittenere Scanmethoden

Verwenden eines Patchcodes zum Scannen

DR-M1060 unterstützt Stapeltrennung (automatische Dateitrennung) unter Verwendung von Patchcodes.

Wenn Sie die beiliegenden Patchcode-Blätter in ein Dokument stecken und dieses Scannen, kann der Scanner anhand der Bilder von Dokumenten mit Patchcode-Blättern (bzw. der Dokumente nach dem Patchcode-Blatt) automatisch getrennte Dateien schreiben.

Hinweis

Patchodes sind im Lieferumfang des Produkts in Form von PDF-Dateien enthalten. Zur Verwendung dieser Funktion ist eine Anwendung erforderlich, die PDF-Dateien lesen kann.

Die folgenden Patchcodes werden gemeinsam mit dem Scannertreiber als PDF-Dateien installiert.

Patchcode-Typ	Muster Beschreibung
PATCH T(DATEI A)		Die Dateien werden nach der gedruckten Seite mit diesem Patchcode getrennt. Sie können in der Anwendung angeben, ob die Seite mit dem Patchcode im gescannten Bild enthalten sein soll.
PATCH II(DATEI B)		Die Dateien werden ab der Seite mit diesem Patchcode getrennt. Die Seite mit dem gedruckten Patchcode ist stets im gescannten Bild enthalten.

Wenn Patchcodes zum Drucken verwendet werden sollen, müssen folgende Vorgänge ausgeführt werden.

1 Drucken Sie die Patchcodes mit einem Drucker aus.

Klicken Sie auf [Start], [Programme], [Canon DR-M1060], und klicken Sie dann im Menü auf [Patchcode].

Patchcodes können in den Formaten A4 und Letter (LTR) gedruckt werden. Öffnen Sie die Anwendung, und drucken Sie einen Patchcode in derselben Größe wie das zu scannende Dokument.

Hinweis

Die Patchcode-Blätter werden unter Windows 8.1 in der Programmliste gespeichert.

WICHTIG

• Patchcodes müssen in ihrer Normalgröße ausgedruckt werden. Wenn Patchcodes vergrößert oder verkleinert werden, werden sie unter Umständen nicht ordnungsgemäß erkannt.
• Wenn Sie die vorhandenen Patchcodes auf Seiten anderer Formate kopieren, stellen Sie sicher, dass der Patchcode in den im folgenden Diagramm gezeigten effektiven Bereich passt. Achten Sie beim Kopieren von Patchcodes außerdem darauf, dass diese dieselbe Größe und dieselben Helligkeitswerte wie das Original haben müssen.

- Halten Sie das Patchcode-Blatt sauber. Achten Sie insbesondere darauf, dass der Bereich für die Patchcode-Erkennung sauber ist. Biegen, falten oder zerknittern Sie das Blatt nicht.

Legen Sie die Dokumente in den Scanner ein, nachdem Sie das Patchcode-Blatt vor der Seite eingefügt haben, an der die Dateien getrennt werden sollen.

Patchcode-Blätter zum Ändern der Dateitrennung an den Anfang der Dokumente.

3 Öffnen Sie den Einstellungsbildschirm für den Scannertreiber, und wählen Sie auf der Registerkarte [Sonstige] für [Stapeltrennung] die Option [Patchcode].

Wartung

Tägliche Wartung

Reinigen Sie den Scanner regelmäßig wie nachfolgend beschrieben, um die optimale Scanqualität aufrechtzuerhalten.

VORSICHT

• Schalten Sie beim Reinigen des Scanners von außen oder von innen den Netzschalter aus, und ziehen Sie den Netzstecker.
• Verwenden Sie keine Reinigungssprays für die Reinigung des Scanners. Präzisionskomponenten, wie z. B. die Lichtquelle, können durch Nässe beschädigt werden.
• Verwenden Sie niemals Farbverdünner, Alkohol oder andere organische Lösungsmittel zur Reinigung des Scanners. Derartige Substanzen können zur Verformung, Verfärbung oder Erweichung des Scannergehäuses führen. Sie können auch zu Bränden oder Stromschlägen führen.

Reinigung des Scanners

Reinigen Sie die Außenseite des Scanners, indem Sie sie mit einem leicht mit Wasser befeuchteten und gründlich ausgewrungenen Lappen abwischen und dann mit einem sauberen und trockenen Tuch trocken reiben.

So reinigen Sie den Scanner von innen

Staub oder Papierpartikel im Inneren des Scanners können zu Streifen oder Schlieren auf den gescannten Bildern führen. Entfernen Sie Staub- und Papierpartikel regelmäßig aus dem Inneren des Scanners, zum Beispiel mit einem trockenen Tuch. Verwenden Sie Druckluftspray zum Entfernen der Staubteilchen, die mit dem Tuch nicht entfernt werden können. Wenn Sie einen umfangreichen Scanvorgang beenden, schalten Sie den Scanner aus, und entfernen Sie sämtliche Papierpartikel, die sich im Inneren des Scanners befinden.

Reinigung des Scannerglases und der Rollen

Wenn die gescannten Bilder Streifen aufweisen oder die gescannten Dokumente verschmutzt sind, können das Scannerglas oder die Rollen im Scanner verschmutzt sein. Reinigen Sie sie regelmäßig.

Öffnen Sie das Dokumenteinzugsfach.

2 Drücken Sie den Hebel OPEN nach oben, und öffnen Sie die obere Abdeckung.

3 Entfernen Sie Staub- und Papierpartikel aus dem Inneren des Scanners, zum Beispiel mit einem trockenen Tuch. Verwenden Sie Druckluftspray zum Entfernen der Staubteilchen, die mit dem Tuch nicht entfernt werden können.

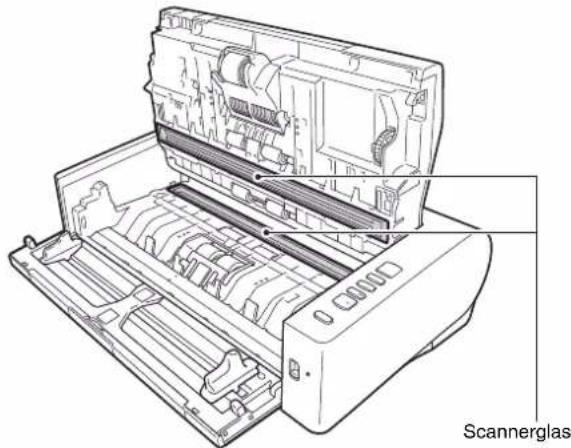

4 Wischen Sie alle Verschmutzungen vom Scannerglas ab. Wischen Sie Verschmutzungen des Scannerglases mit einem leicht mit Wasser befeuchteten und gründlich ausgewrungenen Lappen ab, und trocknen Sie das Glas dann mit einem sauberen und trockenen Tuch ab.

Sprühen Sie kein Wasser oder Neutralreinigungsmittel direkt auf den Scanner. Präzisionskomponenten, wie z. B. die Lichtquelle, können durch Nässe beschädigt werden.

TEMPERATURWARNUNG

Das Innere des Scanners kann bei fortwährender Verwendung sehr heiß werden. Berühren Sie das Scannerglas und die Metallteile der Verzögerungsrolle nicht direkt. Lassen Sie das Gerät vor dem Reinigen oder Austauschen von Komponenten unbedingt ausreichend abkühlen.

WICHTIG

Kratzer auf dem Scannerglas können Fehler auf den gescannten Bildern und Probleme mit dem Papiereinzug verursachen. Wenn das Scannerglas verkratzt ist, setzen Sie sich mit Ihrem örtlichen autorisierten Canon-Händler oder Kundendienstvertreter in Verbindung.

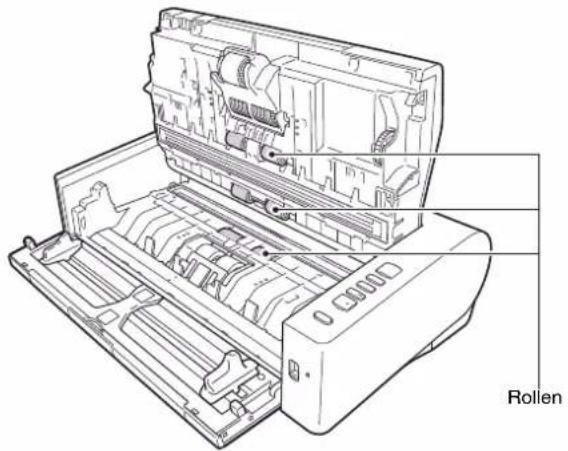

Reinigen Sie die Rollen.

Drehen Sie die Rollen beim Reinigen.

Wischen Sie die Rollen mit einem feuchten, gut ausgewrungenen Tuch ab. Reiben Sie mit einem sauberen, trockenen und weichen Tuch nach, um Restfeuchtigkeit zu entfernen.

Entfernen Sie die Verzögerungsrolle und die Einzugsrolle. (Siehe S. 56, S. 55)

WICHTIG

Entfernen Sie die Verzögerungsrolle und die Einzugsrolle zum Reinigen aus dem Scanner. Bringen Sie sie nach Beendigung des Reinigungsvorgangs erneut am Scanner an.

Wischen Sie die ausgebauten Rollen mit einem mit Wasser befeuchteten, gut ausgewrungenen Tuch ab.

Bringen Sie die Verzögerungsrolle und die Einzugsrolle wieder an. (Siehe S. 55, S. 56)

9

Schließen Sie die obere Abdeckung, indem Sie diese vorsichtig links und rechts herunter drücken. Um die Abdeckung sicher zu schließen, drücken Sie, bis diese hörbar einrastet.

Schließen Sie das Dokumenteinzugsfach.

Verkleinerungsverhältnisses

Wenn die Rollen im Scanner abgenutzt sind, werden die gescannten Bilder unter Umständen in vertikaler Richtung gestreckt. In diesem Fall können Sie die Streckung durch Einstellen des Verkleinerungsverhältnisses verringern.

1

Starten Sie Windows, und melden Sie sich als Benutzer mit Administratorrechten an.

2

Klicken Sie auf die Schaltfläche [Start], dann auf [Alle Programme], [Canon DR-M1060] und [Canon imageFORMULA Dienstprogramm].

Hinweis

Canon imageFORMULA Utility ist unter Windows 8.1 am folgenden Ort gespeichert.

imageFORMULA Dienstprogramm wird gestartet.

3 Klicken Sie auf [CANON DR-M1060 USB] und dann auf [Eigenschaften].
Die Scannereigenschaften werden angezeigt.

4 Klicken Sie auf die Registerkarte [Wartung] und ändern Sie dann den Wert von [Anpassung des Verkleinerungsverhältnisses].

Der Wert kann innerhalb des Bereichs von -3,0 % bis 3,0 % eingestellt werden.

5 Klicken Sie auf [OK], um das Fenster mit Scannereigenschaften zu schließen.

Ersetzen der Verbrauchsmaterialien

Die Verzögerungsrolle und die Rolleneinheit sind Verbrauchsmaterialien. Die Einzugsrolle und die Verzögerungsrolle nutzen sich beim Scannen ab. Wenn die Einzugsrolle und die Verzögerungsrolle abgenutzt sind, kann es zu Problemen beim Dokumenteinzug oder zu Papierstaus und Doppeleinzügen kommen. Wenn mehr als 250.000 Seiten eingezogen wurden (Gesamtzahl der vom Scanner eingezogenen Seiten), wird beim Starten des Computers eine Meldung mit der Aufforderung angezeigt, die Rollen zu ersetzen.

Wenn diese Mitteilung beim Starten angezeigt wird, müssen Sie einen Rollenaustauschatsatz kaufen und die abgenutzten Teile durch die Verbrauchsmaterialien im Austauschatsatz (Einzugsrolle und Verzögerungsrolle) ersetzen. Siehe S. 70 zum Ersatzrollen-Set. Darüber hinaus muss der im Scanner befindliche Zähler, der die Anzahl der eingezogenen Seiten zählt, zurückgesetzt werden, wenn Sie die Rollen ersetzen. (Siehe S. 58)

Öffnen und Schließen der oberen Abdeckung

1 Öffnen Sie das Dokumenteinzugsfach.

2 Drücken Sie den Hebel OPEN nach oben, und öffnen Sie die obere Abdeckung.

Die Position der Verschleißteile ist unten abgebildet.

3 Schließen Sie die obere Abdeckung, indem Sie diese vorsichtig links und rechts herunter drücken. Um die Abdeckung sicher zu schließen, drücken Sie, bis diese hörbar einrastet.

4 Schließen Sie das Dokumenteinzugsfach.

Austauschen der Verzögerungsrolle

TEMPERATURWARNUNG

Das Innere des Scanners kann bei fortwährender Verwendung sehr heiß werden. Berühren Sie das Scannerglas und die Metallteile der Verzögerungsrolle nicht direkt. Lassen Sie das Gerät vor dem Reinigen oder Austauschen von Komponenten unbedingt ausreichend abkühlen.

1 Schieben Sie die Rollenabdeckung von links bis zur Mitte, während Sie sie öffnen.

2 Heben Sie den Sicherungshebel für die Verzögerungsrolle zu sich hin an und schieben Sie ihn nach links.

3 Entfernen Sie die Verzögerungsrolle.

4 Setzen Sie die neue Verzögerungsrolle ein.

5 Schieben Sie den Sicherungshebel für die Verzögerungsrolle nach rechts und senken Sie ihn nach hinten.

6 Drücken Sie die Rollenabdeckung zu.

So tauschen Sie die Einzugsrolle aus

1 Drücken Sie den Sicherungshebel für die Einzugsrolle nach oben.

2 Schieben Sie den Sicherungshebel für die Einzugsrolle nach links.

3 Senken Sie die Einzugsrolle zu sich hin, während Sie sie von links aus entfernen.

4 Entfernen Sie die Einzugsrolle.

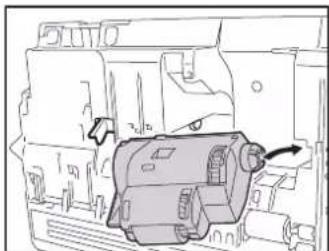

5 Bringen Sie das rechte Verbindungsstück der neuen Einzugsrolle an.

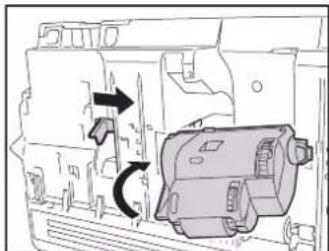

6 Bringen Sie die linke Seite der Einzugsrolle an und schieben Sie den Sicherungshebel für die Einzugsrolle nach rechts.

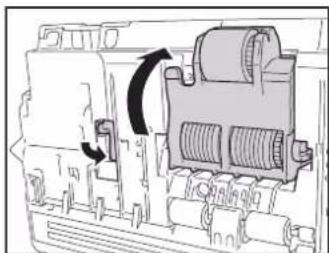

7 Heben Sie die Einzugsrolle nach hinten hin an, bis der Sicherungshebel mit einem Klicken einrastet.

Zurücksetzen des Zählers

1 Starten Sie Windows, und melden Sie sich als Benutzer mit Administratorrechten an.
2 Klicken Sie auf die Schaltfläche [Start], dann auf [Alle Programme], [Canon DR-M1060] und [Canon imageFORMULA Dienstprogramm].

Hinweis

Canon imageFORMULA Utility ist unter Windows 8.1 am folgenden Ort gespeichert.

imageFORMULA Dienstprogramm wird gestartet.

3 Klicken Sie auf [CANON DR-M1060 USB] und dann auf [Eigenschaften]. Die Scannereigenschaften werden angezeigt.
4 Klicken Sie auf die Registerkarte [Wartung] und dann auf [Zurückstellen].

Der Zähler für [Aktuelle Rollen] wird zurückgesetzt.

5 Klicken Sie auf [OK], um das Fenster mit Scannereigenschaften zu schließen.

Einstelling der automatischen Ein- und Ausschaltfunktion

Der Scanner schaltet sich automatisch aus, wenn über 4 Stunden nicht gescannt wird oder andere Bedienschritte ausgeführt werden. Zum Deaktivieren dieser Funktion gehen Sie wie nachstehend erklärt vor.

1 Starten Sie Windows, und melden Sie sich als Benutzer mit Administratorrechten an.
2 Klicken Sie auf die Schaltfläche [Start], dann auf [Alle Programme], [Canon DR-M1060] und [Canon imageFORMULA Dienstprogramm].

Hinweis

Canon imageFORMULA Utility ist unter Windows 8.1 am folgenden Ort gespeichert.

imageFORMULA Dienstprogramm wird gestartet.

3 Klicken Sie auf [CANON DR-M1060 USB] und dann auf [Eigenschaften]. Die Scannereigenschaften werden angezeigt.
4 Klicken Sie auf die Registerkarte [Wartung], und deaktivieren Sie dann das Kontrollkästchen [Die Stromversorgung schaltet sich automatisch nach 4 Std. aus].

5 Klicken Sie auf [OK], um das Fenster mit Scannereigenschaften zu schließen.

Fehlerbehebung

Allgemeine Probleme und deren Beseitigung

Dieser Abschnitt enthält die bei allgemeinen Problemen empfohlenen Lösungen.

Falls ein Problem aufgetreten ist, das sich nicht durch die folgenden Lösungsvorschläge beseitigen lässt, wenden Sie sich an Ihren örtlichen autorisierten Canon-Händler.

1. Problem Der Scanner lässt sich nicht einschalten.

Lösungen Überprüfen Sie, ob das Netzteil korrekt in die Steckdose eingesteckt ist.

2. Problem Der Scanner wird nicht erkannt.

Lösungen (1) Stellen Sie sicher, dass der Scanner korrekt über das USB-Kabel an den Computer angeschlossen ist.

(2) Stellen Sie sicher, dass der Scanner eingeschaltet ist. Falls sich der Scanner nicht einschalten lässt: siehe 1. Problem.

(3) Der Scanner wird möglicherweise nicht von der USB-Schnittstelle des Computers unterstützt. Leider können wir nicht garantieren, dass der Scanner von allen USB-Schnittstellen unterstützt wird.

(4) Stellen Sie sicher, dass der Scanner über das mitgelieferte USB-Kabel mit dem Computer verbunden ist. Es kann nicht garantiert werden, dass der Scanner mit allen USB-Kabeln funktioniert.

(5) Wenn der Scanner über einen USB-Hub an den Computer angeschlossen ist, entfernen Sie den Hub, und schließen Sie den Scanner direkt an den Computer an.

3. Problem Die Dokumente werden schief eingezogen (die gescannten Bilder sind verzerrt).

Lösungen (1) Richten Sie die Dokumentführungen so eng wie möglich am Dokument aus, und legen Sie die Dokumente so ein, dass sie gerade eingezogen werden.

(2) Aktivieren Sie [Schräglagenerkennung] in den Einstellungen für den Scannertreiber.

(3) Wenn seit der letzten Rollenreinigung bereits zahlreiche Seiten gescannt wurden, reinigen Sie die Rollen. Wenn die Dokumente immer noch schief eingezogen werden, müssen möglicherweise die Rollen ausgetauscht oder andere Wartungsarbeiten durchgeführt werden. Informationen zum Austauschen der Rollen siehe Kapitel 7, „Wartung“.

4. Problem Dokumente werden nicht gemäß den im Scannertreiber festgelegten Einstellungen gescannt.

Lösungen Wenn Sie mithilfe des Bedienfelds [Dokument auswählen] scannen, das bei CaptureOnTouch registriert wurde, haben die CaptureOnTouch-Einstellungen Vorrang vor den Scannertreibereinstellungen. Bearbeiten Sie Einstellungen im Bedienfeld [Dokument auswählen] oder erstellen Sie ein neues Bedienfeld [Dokument auswählen] mit den gewünschten Scaneinstellungen.

5. Problem Die gescannten Bilder weisen weiße Streifen auf.

Lösungen Reinigen Sie beide Seiten des Scannerglases und die Rollen. Wenn Sie auf klebrige Substanzen wie Klebstoff oder Korrekturflüssigkeit stoßen, wischen Sie diese mit gerade so viel Druck ab wie erforderlich ist. Wenn das Problem durch Reinigen nicht behoben wird, ist möglicherweise das interne Glas verkratzt. Wenden Sie sich an ihren örtlichen autorisierten Canon-Händler.

6. Problem Es werden nicht alle Seiten gescannt.

Lösungen Wenn für die Einstellung [Zu scannende Seite] im Scannertreiber die Option [Leere Seite auslassen] ausgewählt wurde, werden Dokumente mit wenig Schwarzanteil möglicherweise versehentlich übersprungen. Klicken Sie auf die Schaltfläche [Einstellungen], und verringern Sie den Wert von [Einstellung zum Überspr. leerer Seiten], oder wählen Sie eine andere Scanmoduseinstellung wie z. B. [Simplex] oder [Duplex]. Falls durch Doppeleinzug des Dokuments Seiten übersprungen werden: siehe „7. Problem, Die Dokumente stauen sich (oder werden doppelt eingezogen)“.

7. Problem Die Dokumente stauen sich (oder werden doppelt eingezogen).

Lösungen (1) Falls die Rolle korrekt installiert ist, reinigen Sie diese falls erforderlich.

(2) Wenn die Dokumentseiten aufgrund von statischer Aufladung zusammenhaften, ist möglicherweise kein ordnungsgemäßer Scanbetrieb möglich. Fächern Sie die Dokumentseiten vor dem Einlegen auf.

(3) Schalten Sie den Scanner in den Umgehungsmodus, und legen Sie die Dokumentseiten manuell einzeln ein.

8. Problem Es ist nicht möglich, mehrere Seiten mit gescannten Bildern in einer einzelnen Datei zu speichern.

Lösungen Je nach dem Dateiformat können mehrere gescannte Bildseiten mit CaptureOnTouch nicht in einer einzelnen Datei gespeichert werden.

Dateityp Verarbeitung für mehrere Seiten
BMP, JPEG, PNG	Gescannte Bilder werden immer mit einer Seite pro Datei gespeichert.
PPTX	Mehrseitige Bilder werden stets in einer einzigen Datei gespeichert.
TIFF, PDF	Sie können durch Klicken auf und Auswählen von [1 Datei für die Seiten eines Dokuments erstellen] im angezeigten Dialogfeld mehrere Seiten in einer einzelnen Datei speichern.

9. Problem Die eingelegten Dokumente wurden gescannt, das gescannte Bild wird jedoch nicht in der Anwendung angezeigt.

Lösungen Wenn im Einstellungsbildschirm des Scannertreibers [Bedienfeld-Einzug] oder [Automatischer Einzug] als Einzugsmethode ausgewählt ist, wird der Scanvorgang nach dem Einzug aller Dokumente nicht fortgesetzt, da der Scanner auf weitere einzuziehende Dokumente wartet. Durch Drücken der Stopp-Taste auf dem Bedienfeld können Sie den Vorgang abschließen und die gescannten Bilder an die Anwendung senden.

10. Problem Die gescannten Bilder aus mehreren Seiten werden nicht in einer einzelnen JPEG- oder BMP-Datei gespeichert.

Lösungen Es ist nicht möglich, mehrere Bilder in einer einzelnen JPEG- oder BMP-Datei zu speichern. Speichern Sie die Bilder entweder im mehrseitigen TIFF- oder im PDF-Format.

11. Problem Es ist kein Arbeitsspeicher mehr verfügbar und der Scanner arbeitet nicht mehr.

Lösungen Wenn Sie Scan-Einstellungen festlegen, die einen großen Teil des Computerspeichers verwenden, wird der Scanvorgang möglicherweise unterbrochen, weil nicht genug Arbeitsspeicher verfügbar ist. Ob ein Fehler wegen unzureichendem Arbeitsspeicher auftritt, hängt nicht allein von der Größe des Arbeitsspeichers ab. Die Wahrscheinlichkeit hierfür steigt, wenn mehrere der folgenden Scan-Bedingungen gleichzeitig zutreffen.

• [Farbmodus] ist auf [24-Bit-Farbe] eingestellt
- Für [Seitengröße] ist ein großes Format (z. B. A3) angegeben. Oder: Die Seitengröße ist auf [Scanner-Maximum] eingestellt.
- Für [Punkte pro Zoll (DPI)] ist eine hohe Auflösung (600 dpi usw.) angegeben.

Wenn beim Scannen eine Fehlermeldung wegen nicht ausreichendem Arbeitsspeicher eingeblendet wird, schließen Sie die Anwendung, ändern Sie die Scaneinstellungen (z. B. Auflösung und Seitengröße) und versuchen Sie, erneut zu scannen. Weiterhin lässt sich der benötigte Arbeitsspeicher begrenzen, wenn die Optionen [Reduzierung des Moire] und [Versatz verhindern / Hintergrund entfernen] deaktiviert werden.

12. Problem Die Plug-ins CaptureOnTouch und Captiva Cloud funktionieren nicht.

Lösungen • .NET Framework installieren, sofern es nicht bereits installiert ist.

- Bei Verwendung von Windows Server 2012 R2 stellen Sie sicher, dass Microsoft .NET Framework aktiviert ist. Wenn das .NET-Framework im Betriebssystem deaktiviert ist, funktionieren die oben genannten Anwendungen nicht.

Software-Fehlerbehebung

In diesem Abschnitt werden Probleme und die dazu gehörigen Lösungsvorschläge für die mitgelieferte Software (CaptureOnTouch) beschrieben.

Der Scanvorgang ist zu langsam

(1) Schließen Sie ggf. andere Programme, die gerade ausgeführt werden.
(2) Der Scanprozess kann langsam sein, wenn aufgrund von speicherresidenten Anwendungen wie Virenschutzprogrammen nicht genügend Speicher zur Verfügung steht. Schließen Sie solche Programme, um mehr Speicher freizugeben.
(3) Wenn der Festplattenspeicher nicht ausreicht, können vom Scanner möglicherweise die erforderlichen temporären Dateien nicht erstellt werden. Löschen Sie nicht benötigte Dateien auf der Festplatte, um Speicher freizugeben.
(4) Die Scangeschwindigkeit kann gering ausfallen, wenn die USB-Schnittstelle des Computers kein Hi-Speed USB 2.0 unterstützt.
(5) Wenn Sie ein herkömmliches USB-Kabel verwenden, das nicht mit Hi-Speed USB 2.0 kompatibel ist, ersetzen Sie es durch das kompatible Kabel aus dem Lieferumfang.
(6) Wenn der Scanner über einen nicht mit Hi-Speed USB 2.0 kompatiblen USB-Hub an den Computer angeschlossen ist, entfernen Sie den Hub, und schließen Sie den Scanner direkt an den Computer an.

Die gescannten Bilddateien lassen sich nicht über eine Anwendung öffnen.

(1) Gescannte Bilder, die als mehrseitige TIFF-Dateien gespeichert wurden, können nur in Programmen geöffnet werden, die dieses Dateiformat unterstützen.
(2) Gescannte Bilder, die als komprimierte TIFF-Dateien (mit einzelnen Seiten oder mehreren Seiten) gespeichert wurden, können nur in Programmen geöffnet werden, die das komprimierte Dateiformat unterstützen. Ein solcher Fehler kann bei Programmen auftreten, die nicht mit CaptureOnTouch kompatibel sind. Wählen Sie in solchen Fällen vor dem Scannen als Dateikomprimierungsformat die Option „Keins“.

Es liegt eine Bildschirmstörung in der Benutzeroberfläche von CaptureOnTouch vor.

Abhängig vom verwendeten Computer kann eine Bildschirmstörung in der Benutzeroberfläche auftreten, wenn zu viele Fenster „Scan-Modus“, „Ausgabe auswählen“ oder „Scanning-Kürzel“ geöffnet sind. Schließen Sie alle Fenster, die Sie nicht verwenden.

Nützliche Tipps

Nachfolgend sind einige nützliche Tipps zum Scannen von Dokumenten aufgeführt.

Wo werden die gescannten Bilder gespeichert? Kann der Speicherort geändert werden?

Bilddateien werden entsprechend der Programmeinstellungen an folgenden Orten gespeichert. Es können jedoch andere Ordner als Speicherorte festgelegt werden.

Mit Standard-Scannen und Shortcut wird gescannt wird die Ausgabe unter dem Ziel gespeichert, das im Bedienfeld [Ausgabe auswählen] festgelegt wurde.

Wie können Scaneinstellungen vorgenommen werden?

Durch Klicken auf die Schaltfläche zum Bearbeiten ([ ]) im Bedienfeld [Dokument auswählen] können Sie die Scaneinstellungen bearbeiten, sobald der Bearbeitungsbildschirm [Dokument auswählen] geöffnet wurde.

Wie lassen sich mehrere Seiten in einer Datei bzw. eine Seite pro Datei speichern?

Wenn gescannte Bilder im BMP, JPEG - oder PNG-Format gespeichert werden, wird stets jedes einzelne Bild als separate Datei gespeichert.

Wenn gescannte Bilder im PDF- oder TIFF-Format gespeichert werden, können Sie angeben, ob diese in einzelnen Dateien oder als mehrere Seiten in einer Datei gespeichert werden sollen. Siehe auch „8. Problem“ unter „Allgemeine Probleme und deren Beseitigung“.

Können Scanner-Einstellungen kopiert oder gesichert werden?

Die Einstellungskonfigurationen können mittels [Datensicherung/Wiederherst.] auf der Registerkarte [Grundlegende Einstellungen] im Dialogfeld [Betriebseinstellungen] gesichert und wiederhergestellt werden.

Nach welchen Regeln werden die Dateinamen für gescannte Bilder vergeben?

Für Standard-Scannen und Shortcut wird gescannt basieren die Namen der gescannten Bilder auf den Einstellungen im Bedienfeld [Ausgabe auswählen]. Dieser Bildschirm wird geöffnet, wenn Sie im Bedienfeld [Ausgabe auswählen] auf die Schaltfläche zum Bearbeiten ([ ]) klicken.

Klicken Sie in diesem Bildschirm auf die Schaltfläche [Detail-Einstellungen]. Sie können die Dateinamen gescannter Bilder festlegen, indem Sie alle oder einige der drei unten dargestellten Elemente festlegen.

Einstellung Beschreibung
Dateiname	Eine beliebige Zeichenkette, die im Dateinamen enthalten sein soll.
Datum und Uhrzeit hinzufügen	Hierüber werden die Dateinamen um Datum und Uhrzeit ergänzt. Wählen Sie das Datumsformat über das Listenfeld. YYYY (JJJJ) = Jahr, MM = Monat und DD (TT) = Tag. Die Uhrzeit folgt im Anschluss an das Datum.
Zähler zum Dateinamen hinzufügen	Hierüber wird der Dateiname der gescannten Bilder um eine fortlaufende Seriennummer ergänzt. Geben Sie die Anzahl der Ziffern und die Ausgangszahl an.

Im Dialogfeld [Dateiname] wird unter [Dateinameneinstellungen] eine Beispiel für einen Dateinamen angezeigt.

Wie werden halb gefaltete Dokumente (Folio) gescannt?

Falten Sie das Dokument zur Hälfte, und legen Sie es mit der Faltung nach rechts in den Scanner ein. Geben Sie als Scannereinstellung die halbe Größe des Dokuments (Größe nach Faltung) an, und wählen Sie für [Zu scannende Seite] die Option [Folio]. Starten Sie dann den Scanvorgang. Einzelheiten siehe S. 24.

Wie können Leerseiten übersprungen und nur Dateien mit Inhalt gescannt werden?

Geben Sie im Bildschirm mit den Treibereinstellungen die Option [Leere Seite auslassen] an, und starten Sie dann den Scanvorgang.

Wie kann ich Karten scannen?

Legen Sie die Karten vertikal in den Scanner. Geben Sie in den Scanner-Einstellungen die Größe der Karte an (oder [An Originalgröße anpassen]), und starten Sie dann den Scanvorgang. Einzelheiten siehe S. 23.

Wie lade und scanne ich Dokumente mit Größenunterschieden? Stellen Sie im Einstellungsbildschirm des Scannertreibers die Option [Seitengröße] auf [An Originalgröße anpassen] ein. Einzelheiten siehe S. 36.

Wie lassen sich Visitenkarten oder Fotos am besten scannen? Stellen Sie im Einstellungsbildschirm des Scannertreibers die Option [Seitengröße] auf [An Originalgröße anpassen] ein. Sie können auch die Papiergröße der zu scannenden Karten oder Fotos speichern. Einzelheiten siehe S. 37.

Wie kann ich gescannte Daten drucken?

• Wählen Sie für Standard-Scannen und Shortcut wird gescannt im Bedienfeld [Ausgabe auswählen] die Option [Drucken] aus.
• Sie müssen ein Plugin installieren, um diese Funktion nutzen zu können.
• Das Plug-in kann durch Aktivieren seines Kontrollkästchens beim Installieren von CaptureOnTouch installiert werden.

Ich möchte in anderen Ordnern speichern

• In CaptureOnTouch werden andere Speicherorte als [In Ordner speichern] als Plug-in bereitgestellt.
• Durch Installieren des Plug-ins kann das gescannte Bild gedruckt, an eine E-Mail angehängt und mithilfe verschiedener Cloud-Services freigegeben werden.
• Das Plug-in kann durch Aktivieren seines Kontrollkästchens beim Installieren von CaptureOnTouch installiert werden.
• Die verfügbaren Ausgabespeicherorte variieren je nach installiertem Plug-in.

Wie kann ich gescannte Daten an eine E-Mail anhängen (oder als E-Mail versenden)?

• Wählen Sie für Standard-Scannen und Shortcut wird gescannt im Bedienfeld [Ausgabe auswählen] die Option [An E-Mail anhängen] aus.
• Sie müssen ein Plugin installieren, um diese Funktion nutzen zu können.
• Das Plug-in kann durch Aktivieren seines Kontrollkästchens beim Installieren von CaptureOnTouch installiert werden.

Wie kann man den gescannten Bildern eine Bates-Nummerierung hinzufügen?

Machen Sie auf der Registerkarte [Aufdrucken/Aufdruck] des Scannertreiber-Bildschirms unter [Text] die erforderlichen Angaben und scannen Sie dann.

Beseitigen von Papierstaus, schiefen Dokumenten, gehefteten Dokumenten und Einzugsfehlern

Wenn beim Scannen Papierstaus und schief eingezogene Dokumente erkannt werden, werden auf der Anzeige des Scanners die folgenden Fehlercodes angezeigt und der Scanvorgang wird unterbrochen.

Papierstau-Fehlercode

Fehlercode für Schräglagen-, Heftklammern- oder Einzugsfehlererkennung

Wenn beim Scannen ein Papierstau oder Doppeleinzug auftritt, beseitigen Sie diese folgendermaßen.

VORSICHT

Achten Sie beim Entfernen von gestautem Papier darauf, sich nicht an Papierkanten zu schneiden.

1
Entfernen Sie das Dokument.

2
Drücken Sie den Hebel OPEN nach oben, und öffnen Sie die obere Abdeckung.

Auf dem Bedienfeld wird der Fehlercode „C“ angezeigt, wenn die obere Abdeckung geöffnet ist.

3

Entfernen Sie das gestaute Papier.

Das Innere des Scanners kann bei fortwährender Verwendung sehr heiß werden. Berühren Sie das Scannerglas und die Metallteile der Verzögerungsrolle nicht direkt. Lassen Sie das Gerät vor dem Reinigen oder Austauschen von Komponenten unbedingt ausreichend abkühlen.

WICHTIG

Achten Sie darauf, dass Sie das Dokument vorsichtig und ohne zu große Gewalteinwirkung herausziehen. Falls gestautes Papier beim Entfernen reißt, achten Sie darauf, dass Sie alle verbleibenden Papierstücke aus dem Scannerinneren entfernen.

4

Schließen Sie die obere Abdeckung, indem Sie diese vorsichtig links und rechts herunter drücken. Um die Abdeckung sicher zu schließen, drücken Sie, bis diese hörbar einrastet.

Überprüfen Sie nach dem Entfernen des gestauten Papiers, ob die letzte Seite ordnungsgemäß gescannt wurde, und fahren Sie dann mit dem Scannen fort.

Hinweis

Wenn das Kontrollkästchen [Schnell-Wiederherstellungs-Modus] im Einstellungsbildschirm des Scannertreibers aktiviert ist, können Sie einen Scanvorgang fortsetzen, selbst wenn dieser durch einen Papierstau unterbrochen wurde, indem Sie das Dokument entfernen und Sie mit dem Dokument fortsetzen, das zum Zeitpunkt des Papierstaus gerade eingezogen wurde.

Da das Bild des Dokuemnts, das zum Zeitpunkt des Papierstaus eingezogen wurde, in solchen Fällen meist nicht gespeichert ist, prüfen Sie unbedingt das zuletzt gescannte Bild, bevor Sie den Scanvorgang fortsetzen.

Deinstallation der Software

Wenn der ISIS/TWAIN-Treiber oder CaptureOnTouch nicht ordnungsgemäß funktionieren, gehen Sie wie nachfolgend beschrieben vor, um diese Komponenten zu deinstallieren. Installieren Sie danach die Software von der Installations-DVD erneut.

WICHTIG

Melden Sie sich bei Windows als Administrator an.

1 Klicken Sie in der Windows-Taskleiste auf die Schaltfläche [Start] → klicken Sie auf [Windows-System] → klicken Sie auf [Systemsteuerung]. Die [Systemsteuerung] wird angezeigt.

2 Klicken Sie auf [Programm deinstallieren].

3 Wählen Sie in der Programmliste die Software, die Sie entfernen möchten, und klicken Sie dann auf [Entfernen]. Es wird eine Bestätigungsabfrage für den Löschvorgang angezeigt.

4 Klicken Sie auf [Ja].

5 Klicken Sie auf [Beenden]. Die Deinstallation der Software ist abgeschlossen.

Anhang

Technische Daten

Haupteinheit

Typ Desktop-Einzugsscanner

Scandokumentgröße

Normalpapier

Größe: Breite: 50,8 mm bis 300 mm (2" bis 11,8") Länge: 70 mm bis 432 mm (2,8" bis 17") (Sie können Dokumente mit einer Länge von bis u 3.000 mm (118,1") scannen, indem Sie den Scanner auf den Modus für lange Dokumente einstellen.)

Papiergewicht: 180°-Papierweg (Seitentrennung): 27 bis 128 g/m² (0,04 mm bis 0,15 mm) 180°-Papierweg (Umgehung): 27 bis 164 g/m² (0,04 mm bis 0,2 mm) Gerader Papierweg: 27 bis 255 g/m² (0,04 mm bis 0,3 mm)

Ladekapazität: 80 Blatt (Größe: A3 oder kleiner (nur Dokumente vom selben Typ), Papiergewicht: 70-100 g/m², Temperatur: 15 °C bis 27,5 °C (59 °F bis 81,5 °F), Feuchtigkeit: 25 % bis 75 % rF) Gesamtdicke: 10 mm oder weniger Mittelgroße Dokumente im selben Batch scannen: Format A4 oder kleiner: Maximal 60 Blätter (Achten Sie darauf, dass die Stapel nicht höher als 11 mm sind.) Größer als A4: Maximal 25 Blätter (Achten Sie darauf, dass die Stapel nicht höher als 8 mm sind.) (in beiden Fällen für Papier mit einem Papiergewicht von 80 g/m²)

Visitenkarten

Größe: Breite: 50,8 mm bis 55 mm(2" bis 2,2") Länge: 85 mm bis 91 mm(3,4" bis 3,6")

Papierstärke: 128 bis 380 g/m ^2 (0,15 mm bis 0,45 mm)

Ausrichtung: Nur Einzug im Hochformat

Ausgabemethode: Nur gerader Papierweg

Postkarte

Größe: Breite: 88,9 mm bis 108 mm (3,5" bis 4,3") Länge: 127 mm bis 152,4 mm (5" bis 6")

Papierstärke: 128 bis 300 g/m ^2 (0,15 mm bis 0,4 mm)

Ausgabemethode: Nur gerader Papierweg

Karten

Größe: 54 mm × 86 mm (2,2" × 3,4") (ISO-Standard)

Kartendicke: max. 0,76 mm (0,03"), max. 1,4 mm (0,055") für die Prägung

Ausrichtung: Nur Einzug im Hochformat

Ausgabemethode: Nur gerader Papierweg

Fassungsvermögen: 3 Karten (nicht geprägt), 1 Karte (geprägt) Scanauflösung: Bis zu 300 dpi (Geprägte Karten)

Scansensor Kontaktbildsensor

Lichtquelle LED

Zu scannende Seite Simplex/Duplex

Scanmodi Schwarzweiß, Fehlerdiffusion, 256-Stufen-Grau, Erweiterte Textverbesserung, Erweiterte Textverbesserung II, 24-Bit-Farbe

Scanauflösung (primäre Scanzeilen × sekundäre Scanzeilen) 100 × 100 dpi/150 × 150 dpi/200 × 200 dpi/ 240 × 240 dpi/300 × 300 dpi/400 × 400 dpi/ 600 × 600 dpi

Scangeschwindigkeit (Bedingungen: Core i7 2,8-GHz-CPU, 4 GB

Arbeitsspeicher, Dokumentgröße A4 horizontal)

Graustufen Simplex 200 dpi 60 Seiten/Min. 300 dpi 60 Seiten/Min. Duplex 200 dpi 120 Bilder/Min. 300 dpi 120 Bilder/Min.

24-Bit-Farbe Simplex 200 dpi 60 Seiten/Min. 300 dpi 40 Seiten/Min.

Duplex 200 dpi 120 Bilder/Min. 300 dpi 80 Bilder/Min.

Schnittstelle Hi-Speed USB 2.0

Sonstige Funktionen

Folio-Scannen, Ignorieren der

Doppeleinzugserkennung

Außenabmessungen

Wenn Ablagen geschlossen sind: 424 mm (16,7")

(B) × 246 mm (9,7") (T) × 120 mm (4,7") (H)

Wenn Ablagen geöffnet sind: 424 mm (16,7")

(B) × 440 mm (17,3") (T) × 210 mm (8,3") (H)

Gewicht (ohne Netzteil)

Ca. 6,1 KG (13,5 lb)

Stromversorgung (bei Verwendung des Netzteils)

24 V Gleichspannung; 1,3 A

Leistungsaufnahme

Scannen: maximal 32,5 W

Im Energiesparmodus: maximal 2,5 W

Bei ausgeschaltetem Netzschalter: maximal 0,5 W

Betriebsgeräusch max. 56 dB

Betriebsumgebung

Temperatur: 10 °C bis 32,5 °C (50 °F bis 90,5 °F)

Relative Luftfeuchtigkeit: 20% bis 80%

Netzteil (Typ 100 bis 240 V)

Modellnummer MG1-5039

Eingang 100 V - 240 V Wechselspannung; 50/60 Hz; 1,06

A - 0,6 A

Ausgang 24 V Gleichspannung; 2,0A

Gewicht Ca. 0,3 kg (0,66 lb) (ohne Netzkabel)

Die technischen Daten können jederzeit aufgrund von

Produktverbesserungen ohne Vorankündigung geändert werden.

Ersatzteile

Ersatzrollen-Set (Produktcode: 9691B001)

Set mit Ersatz-Rollen (Einzugsrolleneinheit, Verzögerungsrolle).

- Informationen zum Austauschen siehe „Ersetzen der Verbrauchsmaterialien“ auf S. 53.

- Weitere Informationen zu Optionen und Ersatzteilen erhalten Sie bei Ihrem örtlichen autorisierten Canon-Händler oder der Kundendienstvertretung.

Option

Flachbettscanner Unit 102 (Produktcode: 2152Cxx)

Flachbettscannereinheit, die mit einem DR-Scanner verbunden und genutzt werden kann. Wenn das Gerät an diesen Scanner angeschlossen wird, kann dieser Scanner als Flachbettscanner mit einem automatischen Dokumenteinzug verwendet werden.

Flachbettscanner Unit 201 (Produktcode: 6240Bxxx)

Eine Flachbett-Scaneinheit, die per Verbindung mit einem DR-Scanner verwendet werden kann und das Seitenformat A3 unterstützt. Wenn das Gerät an diesen Scanner angeschlossen wird, kann dieser Scanner als Flachbettscanner mit einem automatischen Dokumenteinzug verwendet werden.

Netzwerkadapter NA10 (Produktcode: 2998Cxxx)

Dies ist ein optionaler Adapter zur Verbindung des Scanners mit dem Netzwerk über verkabeltes LAN.

Netzwerkadapter WA10 (Produktcode: 2999Cxxx)

Dies ist ein optionaler Adapter zur Verbindung des Scanners mit dem Netzwerk über verkabeltes LAN oder WLAN.

Die technischen Daten können jederzeit aufgrund von

Produktverbesserungen ohne Vorankündigung geändert werden.

Informationen zu Flatbed Scanner Unit 101/201

(Flachbettscannereinheit 101/201)

Die optionale Flatbed Scanner Unit 101/201 (Flachbettscannereinheit 101/201) kann mit diesem Scanner verbunden und genutzt werden.

Systemanforderungen

Der Computer muss die Systemanforderungen für die Flatbed Scanner Unit 101/201 (Flachbettscannereinheit 101/201) erfüllen. Der Scannertreiber der Flatbed Scanner Unit 101/201 (Flachbettscannereinheit 101/201) muss installiert sein, um das Gerät verwenden zu können.

Verwendung mit CaptureOnTouch

Zuweisen einer Funktion zur Starttaste

Wenn Sie die Flatbed Scanner Unit (Flachbettscannereinheit) anschließen, können Sie „Shortcut wird gesc“ von CaptureOnTouch der Starttaste der Flatbed Scanner Unit (Flachbettscannereinheit) zuweisen.

Einschränkung beim Neustart über die Starttaste

Wenn CaptureOnTouch einstellungsgemäß nicht speicherresident ist, kann CaptureOnTouch durch Drücken der Starttaste an der Flatbed Scanner Unit (Flachbettscannereinheit) nach Beenden von CaptureOnTouch nicht neu gestartet werden.

Einstellen des Scannertreibers

Wenn Funktionen des Scanners nicht im Einstellungsdialogfeld der Flatbed Scanner Unit (Flachbettscannereinheit) ausgewählt werden können, klicken Sie im Dialogfeld auf [Option], um den Scannertreiber zu öffnen und die erforderlichen Einstellungen zu erstellen.

Abmessungen

Index

Ziffern

2D-Code 14

A

Anpassung des Verkleinerungsverhältnisses 52

Auftragsnummer-Anzeige 17

Auftragswahltaste 17

B

Barcode 14,43

Bedienfeld 17

C

CaptureOnTouch 32

D

Dokumente Einlegen von Dokumenten .... 20 Gefaltete Dokumente, einlegen .... 24 Karten .... 23

E

Einstelling der automatischen Ein- und Ausschaltfunktion ..... 59

Erkennung doppelter Zuführ. 26

F

Flachbett-Scanner-Einheit 201 70

K

Karten 23

N

Netzwerkadapter NA10 70

Netzwerkadapter WA10 70

P

Patchcode 46

R

Rollen Ersetzen .... 53 Reinigung .... 49

s

Scannerglas Reinigung 49

Scannertreiber Festlegen von Einstellungen für bestimmte Zwecke .... 38 Grundlegende Einstellungen .... 35

Schaltfläche [Start] 17

Software-Systemanforderungen .... 7 Stopptaste .... 17

Stromversorgung 8

T

Taste DFR 17,28

Z

Zurücksetzen Zähler 58

Sicherheitshinweise auf der Maschine

[Deutsch] Schalter (Ein)

[Espanol] Interruptor (encendido)

[Nederlands] Schakelaar (On)

[Deutsch] Schalter (Aus)

[Espanol] Interruptor (apagado)

[Nederlands] Schakelaar (Off)

Ausgeschaltet (ohne Ruhestromaufnahme)

[Deutsch] Schalter (Standby)

Ein- und Ausschalten (mit Ruhestromaufnahme)

[Deutsch] Schalter (Ein- und Ausschalten durch Drücken)

Ein- und Ausschalten (ohne Ruhestromaufnahme)

[Deutsch] Überhitzungsgefahr

[Espanol] Peligro de calentamiento

[Deutsch] Gerät der Schutzklasse II

Gibt an, dass das Gerät der Schutzklasse II entspricht

[Deutsch] Gleichstrom-Symbol Kennzeichnet Gleichstrom

[Espanol] Símbolo CC Indica corriente continua

[Deutsch] Gleichstrompolarität Gibt die Polarität des Netzsteckers an

[Deutsch] Warnung vor elektrostatischer Elektrostatische Aufladung der Maschine vermeiden
