Produkttyp	Digitales Bildverarbeitungssystem (Kopierer, optionaler Drucker/Scanner/Fax)
Abmessungen (B x T x H)	599 mm x 707 mm x 697 mm (ohne Fach)
Gewicht	72 kg
Stromversorgung	220 - 240 V, 50/60 Hz, 6,3 A
Leistungsaufnahme (max.)	1,5 kW (Normalbetrieb ca. 140 W, Energiesparmodus ca. 28 W, Schlafmodus ca. 18 W, Ausschaltmodus ca. 4 W)
Vorwärmzeit	ca. 35 Sekunden
Kopiergeschwindigkeit (A4)	30 Kopien/Minute (DP-3010)
Maximale Kopienzahl	999

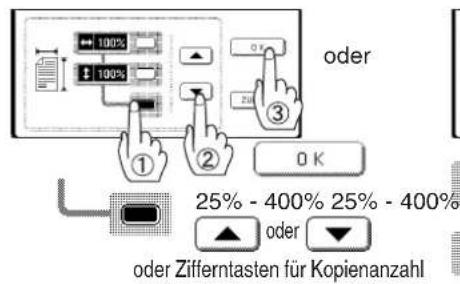

Vergrößerung/Verkleinerung	Zoom von 25% bis 400% in 1%-Schritten; feste Werte: 50%, 58%, 71%, 82%, 87% (Verkleinerung) und 115%, 122%, 141%, 173%, 200% (Vergrößerung)
Kopierformate	A5, A4, A4R, B4, A3
Papiervorrat (Standard)	2 Kassetten à 550 Blatt + Bypass 50 Blatt
Papiergewicht (Kassette)	60 - 90 g/m²
Papiergewicht (Bypass)	55 - 133 g/m²
Auflösung (Druck/Kopie)	max. 600 dpi
Optionale Erweiterungen	i-ADF, ADF, Finisher, Papiermagazine, Faxkarte, Netzwerkscanner, Festplatte, PCL/PS-Druckermodul
Sicherheitshinweise	Lasersicherheit (Klasse 1), Lithiumbatterie (Explosionsgefahr bei falschem Austausch), Aufstellung in gut belüftetem Raum
Energieeffizienz	ENERGY STAR zertifiziert, automatischer Schlaf-/Ausschaltmodus einstellbar

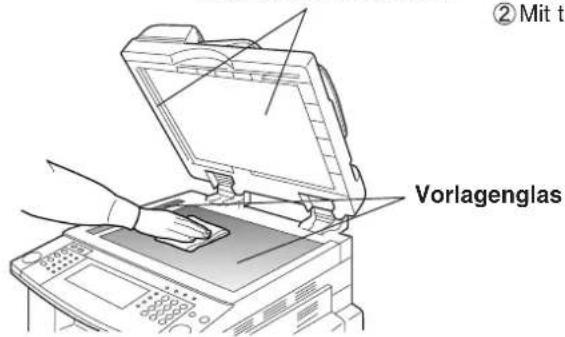

Reinigung	Wöchentlich Vorlagenglas und Andruckplatten mit mildem Reinigungsmittel reinigen
Entsorgungshinweise	Lithiumbatterie nicht im Hausmüll entsorgen; Gerät über autorisierten Fachhändler entsorgen
Garantie/Kundendienst	Bitte wenden Sie sich an Ihren autorisierten Panasonic-Fachhändler

Häufig gestellte Fragen - DP-3010 PANASONIC

Was tun, wenn das Display leer ist und die Energiespar-LED leuchtet?

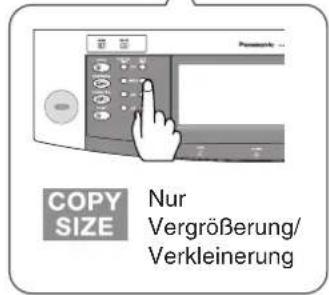

Drücken Sie die ENERGY-SAVER-Taste am Bedienfeld, um das Gerät aus dem Energiesparmodus zu holen.

Welche Papierformate werden unterstützt?

Unterstützt werden die Formate A5, A4, A4R, B4 und A3 in den Kassetten; im Bypass auch Sonderformate.

Wie wird die Tonerflasche gewechselt?

Öffnen Sie die Frontklappe, schütteln Sie die neue Tonerflasche gut, setzen Sie sie ein und tauschen Sie gleichzeitig den Resttonerbehälter aus.

Was bedeuten die Fehlercodes U0, U1, U4 usw.?

Beispiele: U0 fehlender Schlüsselzähler, U1 Frontklappe offen, U4 Finisher herausgezogen. Weitere Codes siehe Handbuch Seite 12.

Wie stelle ich den Energiesparmodus ein?

Über die FUNCTION-Taste in den Allgemeinen Funktionen (Seite 55) können Sie Schlaf- und Ausschaltmodus sowie Timer konfigurieren.

Kann ich beidseitig kopieren?

Ja, das Gerät unterstützt Duplex-Kopieren (1→2, 2→1, 2→2) und Buch→2. Stellen Sie dies im Menü DUPLEX/ORIGINAL→KOPIE ein.

Wie wird ein Papierstau behoben?

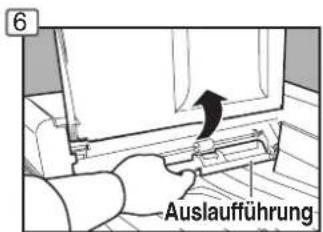

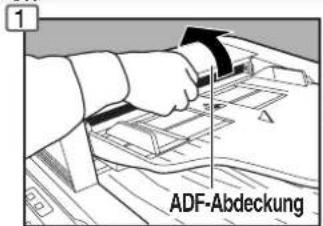

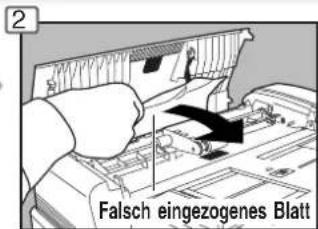

Öffnen Sie die entsprechende Klappe (Front, Finisher, ADF) und entfernen Sie vorsichtig das gestaute Papier, ohne es zu zerreißen. Siehe Seite 14-17.

Was ist beim Aufstellen des Geräts zu beachten?

Stellen Sie es in einem gut belüfteten Raum (ca. 50 m³) auf, halten Sie 10 cm Abstand zur Wand, vermeiden Sie direkte Sonneneinstrahlung und extreme Temperaturen (10-30°C).

Wie kann ich die Netzwerkeinstellungen ändern?

Rufen Sie über FUNCTION die Allgemeinen Funktionen auf, geben Sie den Bedienercode ein und navigieren Sie zu den Netzwerk-Einstellungen (DHCP, IP-Adresse, Subnetzmaske usw.).

Wo finde ich die Seriennummer?

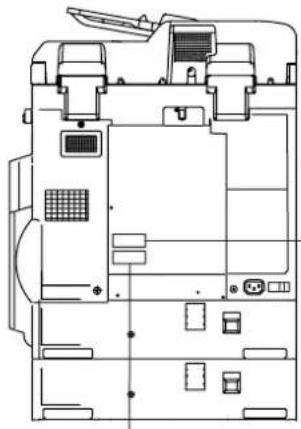

Die Seriennummer und Modellnummer befinden sich auf dem Typenschild an der Rückseite des Geräts.

BEDIENUNGSANLEITUNG DP-3010 PANASONIC

Digitale Bildverarbeitungssysteme Bedienungsanleitung

(Kopie & Netzwerk-Scanner Funktion)

Modell Nr. DP-2310/3010

Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes durch und bewahren Sie sie für zukünftiges Nachlesen immer griffbereit auf.

Deutsch

- Kopieren bis zum Format DIN A3. Möglichkeit zum Kopieren von Text/Fotos/Halbtonoriginalen.

FAX/EMAIL

• Normalpapier-Hochgeschwindigkeitsfax kompatibel mit JBIG-Kompression, wenn die optionale Faxkommunikationskarte (DA-FG300) installiert ist.
• Schnell-Scan
  • Schnelle Speicherübertragung
• Wenn das optionale Internet-Fax-/E-Mail-Modul (DA-NF600) installiert ist, kann die E-Mail-Funktion verwendet werden.

Drucken

- Digitaler Drucker-Controller Standard, Druckerauflösung 300 oder 600 dpi.

Archivierung

• Schwarzweiß-Scanner kann verwendet werden, wenn der optionale Netzwerk-Scannerkit (DA-NS600) installiert ist. Scanauflösung bis zu 600 dpi.
• Ü ber das digitale Bildverarbeitungssystem kann ein Dokument u. A. im Netzwerkserver gespeichert bzw. vom Netzwerkserver abgerufen werden.

Anwendungssoftware

• Dokumentenmanager
• Dokumentenbetrachter
• Dokumenten-Netzwerk-Scanner*
- Utilities (Netzwerk-Statusmonitor, Telefonbuch-Editor, Gerätekonfiguration-Editor)
* Dokumenten-Netzwerk-Scanner ist nur verfügbar, wenn der optionale Netzwerk-Scannerkit (DA-NS600) installiert ist.

DP-2310/3010 Bedienungsanleitung

Dieses Gerät wird mit mehreren Bedienungsanleitungen ausgeliefert, bitte vergewissern Sie sich, dass Sie die richtige Bedienungsanleitung benutzen, wenn ein Anwendereingriff erforderlich ist.

Richten Sie sich nach den hier gegebenen Informationen, wann immer eine Kopiererfunktion einen Eingriff erforderlich macht. Zum Beispiel: Kopieren, Papier nachfüllen, Tonerflasche ersetzen, usw.

Verwenden Sie die in der Bedienungsanleitung DP-2310/3010 Fax & E-Mail gegebenen Informationen, wenn eine Fax-/Internet-Funktion einen Eingriff erfordert. Zum Beispiel: Senden/Empfangen von Fax/E-Mail, bei Erscheinen einer Störungsmeldung usw.

Richten Sie sich nach der auf der beigelegten CD enthaltenen Information zur Erklärung der Verwendung als Netzwerk-Drucker, Netzwerk-Scanner, Verzeichnis-Bearbeiten Wahlmethode, Geräte-Einstellungen, Netzwerk-Statusmonitor und/oder Dokumenten-Verwaltungssystem.

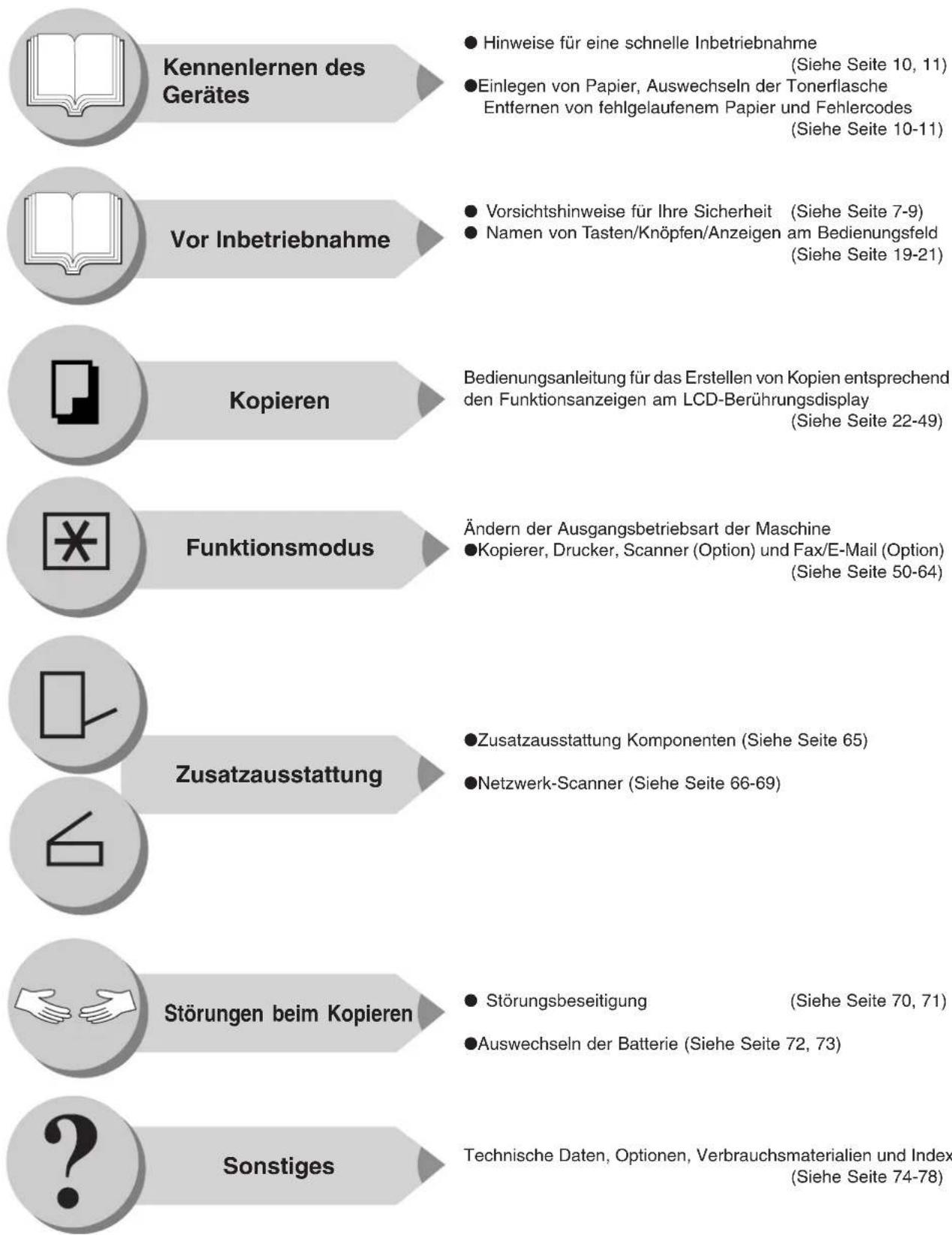

Aufbau dieser Bedienungsanleitung

● Hinweise für eine schnelle Inbetriebnahme (Siehe Seite 10, 11)
●Einlegen von Papier, Auswechseln der Tonerflasche Entfernen von fehlgelaufenem Papier und Fehlercodes (Siehe Seite 10-11)

● Vorsichtshinweise für Ihre Sicherheit (Siehe Seite 7-9)

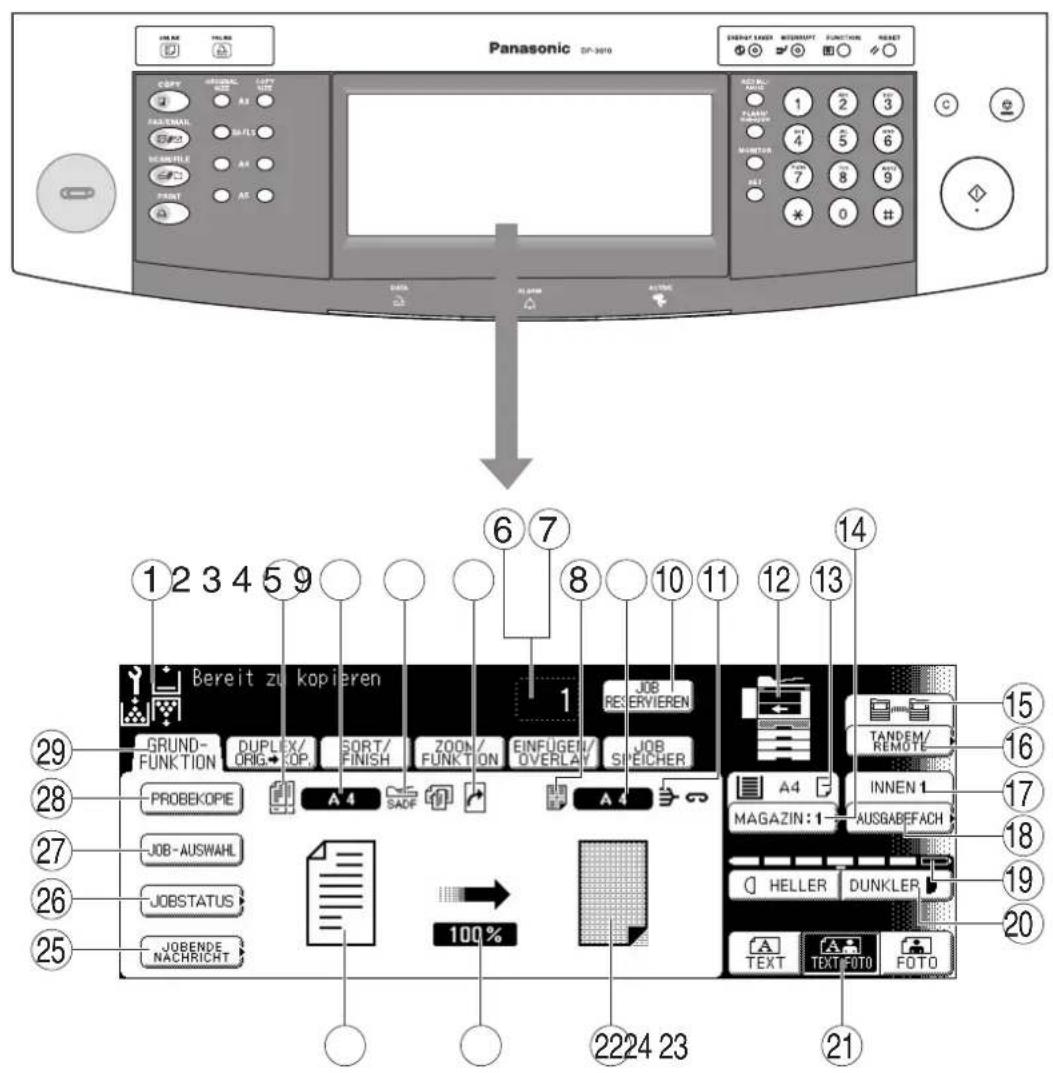

- Namen von Tasten/Knöpfen/Anzeigen am Bedienungsfeld (Siehe Seite 19-21)

Bedienungsanleitung für das Erstellen von Kopien entsprechend den Funktionsanzeigen am LCD-Berührungsdisplay (Siehe Seite 22-49)

Ändern der Ausgangsbetriebsart der Maschine ●Kopierer, Drucker, Scanner (Option) und Fax/E-Mail (Option) (Siehe Seite 50-64)

●Zusatzausstattung Komponenten (Siehe Seite 65)
●Netzwerk-Scanner (Siehe Seite 66-69)

● Störungsbeseitigung (Siehe Seite 70, 71)
●Auswechseln der Batterie (Siehe Seite 72, 73)

Technische Daten, Optionen, Verbrauchsmaterialien und Index (Siehe Seite 74-78)

Die folgenden Anzeigen/Symbole werden in dieser Bedienungsanleitung verwendet.

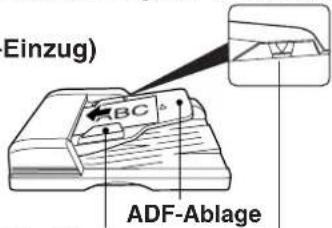

Legen Sie das (die) Original(e) auf den i-ADF/ADF

Legen Sie das (die) Original(e) auf das Vorlagenglas (Buch)

Legen Sie das (die) Original(e) auf das Vorlagenglas (Blatt/Blätter)

Drücken Sie eine der Tasten am Bedienungsfeld oder einen der Knöpfe auf dem Berührungsdisplay

Drücken Sie eine Taste

Drücken Sie einen Knopf

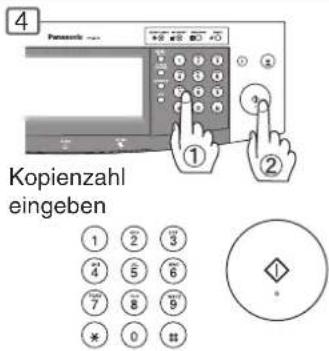

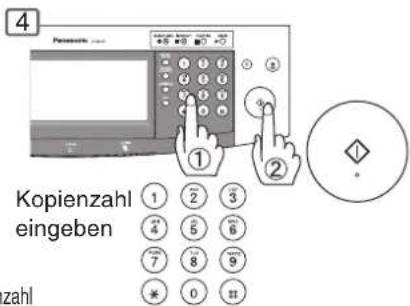

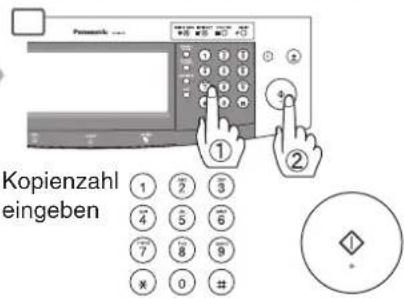

Geben Sie eine Zahl ein
● Kopienzahl angeben, usw.. Geben Sie Text mit der Tastatur ein

Gehen Sie zum nächsten Schritt

Gehen Sie zum nächsten Schritt (nachfolgend)

Stellen Sie erforderlichenfalls Funktionen ein

Kennenlernen des Gerätes Vor Inbetriebnahme

Beim Erstellen von Kopien

Beim Einstellen der Betriebsarten des Gerätes

Beim Scannen von Dokumenten

Zusatzausstattung (Siehe : Finisher)

Störungen des Gerätes

Sonstiges

Kennenlernen des Gerätes

Vielseitige Funktionen 2

DP-2310/3010 Bedienungsanleitung 2

Aufbau dieser Bedienungsanleitung 3

Anzeigen/Symbole 4

Kennenlernen des Gerätes 7

Bedienungsablauf 10

■ Bedienung 10

■ Störungen beim Kopieren .... 11

Vor Inbetriebnahme

Energy Star 18

Bedienfeld 19

Touch Panel 20

Kopieren

Grundfunktion 22

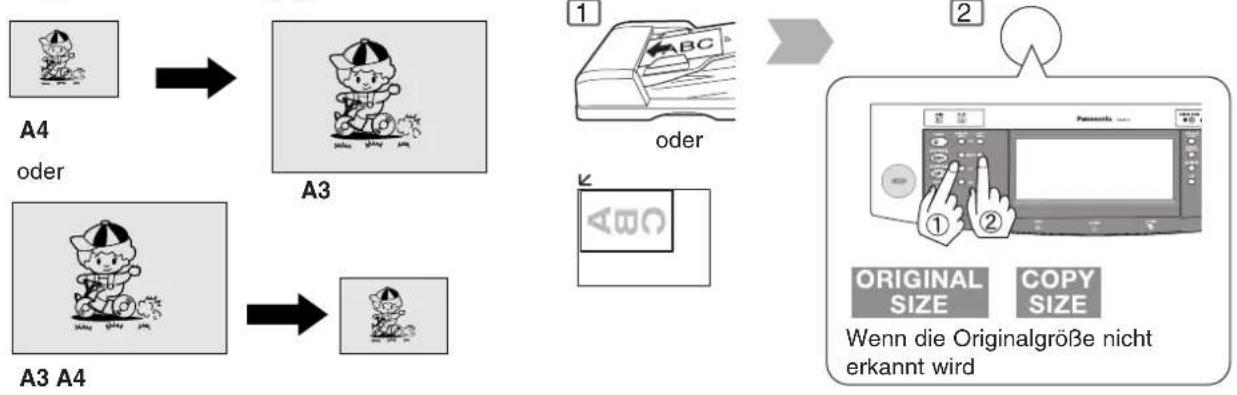

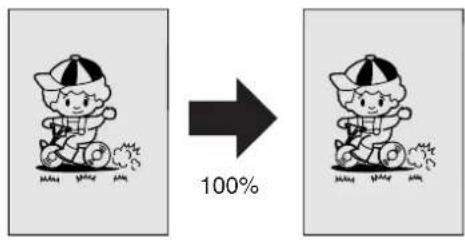

■ Wenn die Kopien das gleiche Format wie das Original haben sollen (1:1) ... 22

■ Hinweis für iADF/ADF (Zusatzausstattung) 22

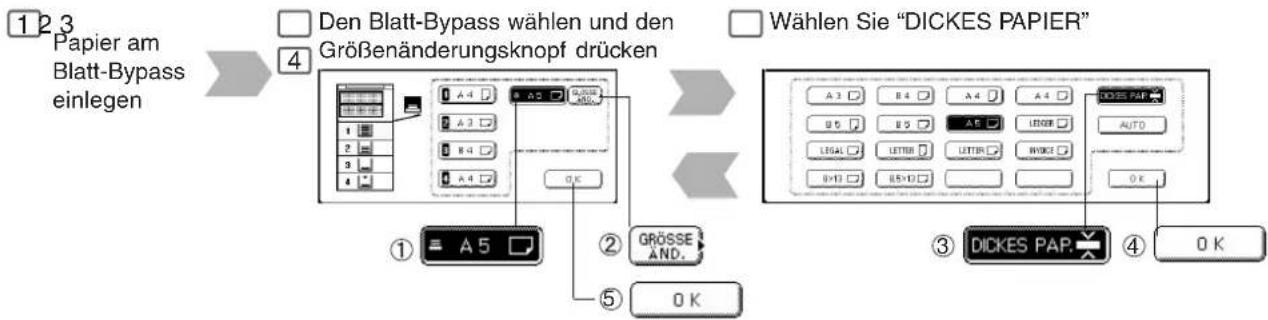

■ Hinweis für Kopieren auf dickes Papier (Postkarten usw.) (maximal 133 g/m²) .... 22

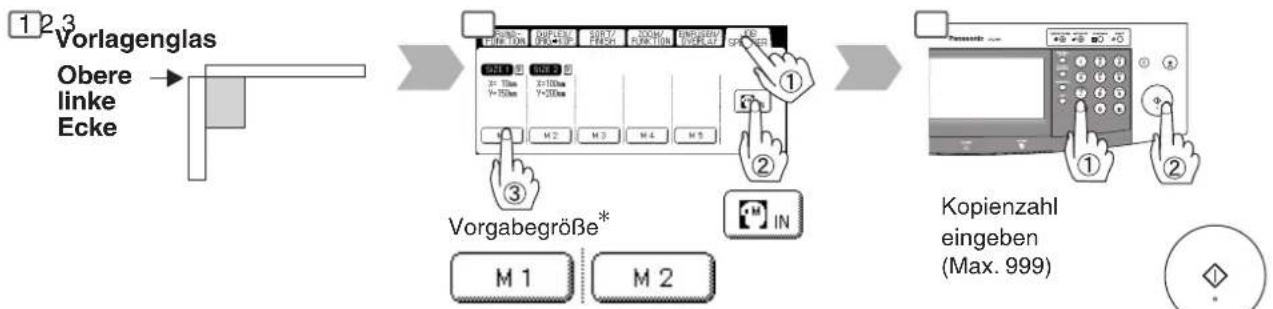

■ Position des Originals 23

■ Kopieren mit vorgegebenen Abbildungsmaßstäben 24

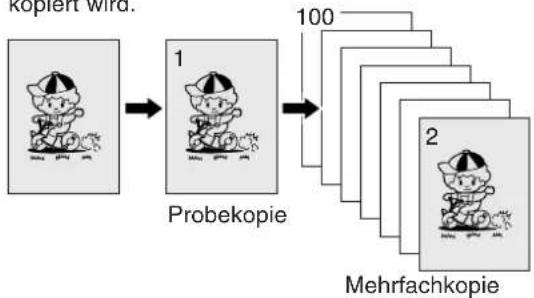

■ Probekopieren....24

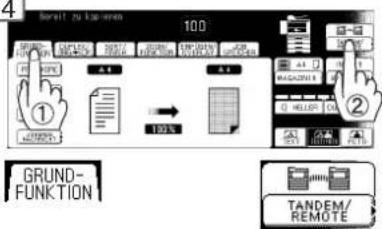

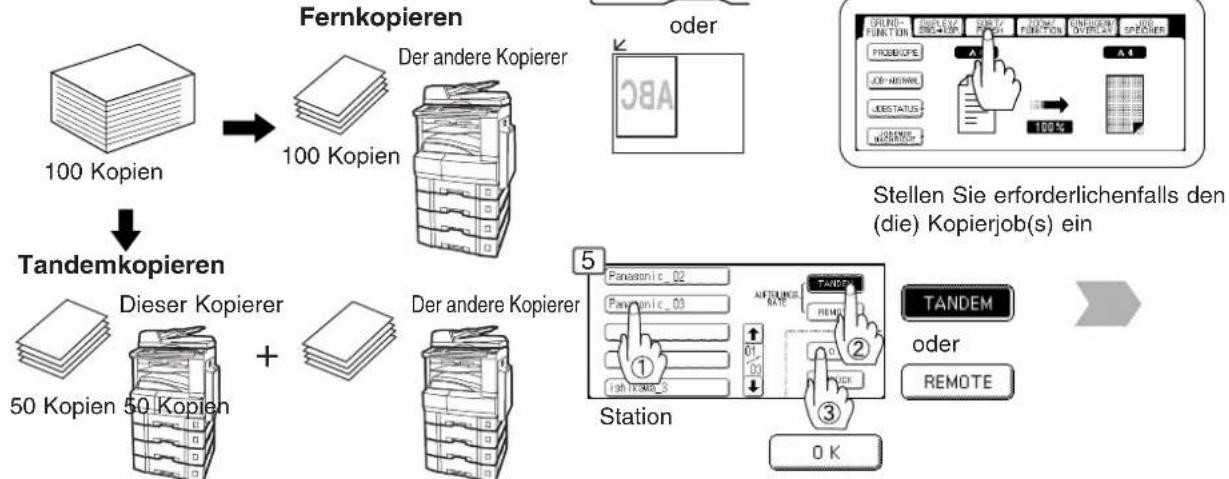

■ Tandem/Remote-Kopieren 24

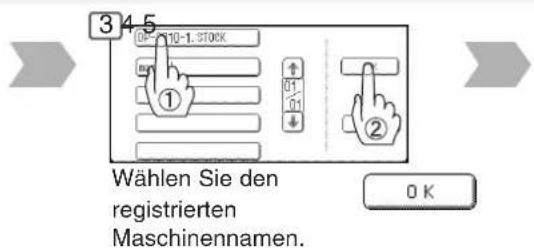

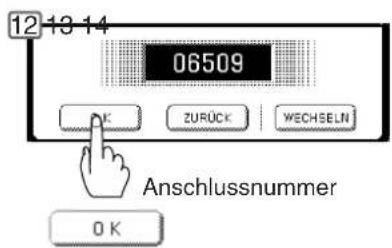

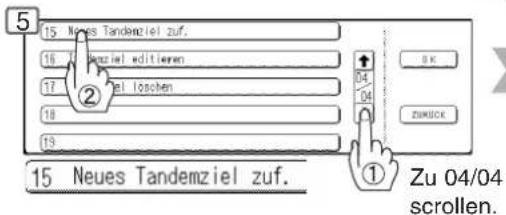

■ Tandem-/Fernkopie Einstellungen (Registrierung 1) 26

■ Tandem-/Fernkopie Einstellungen (Registrierung 2) 26

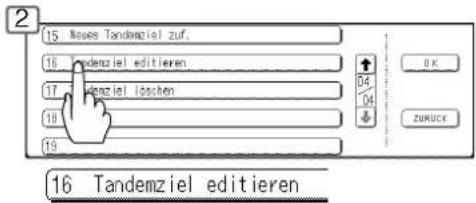

■ Tandem-/Fernkopie Einstellungen (Bearbeiten) 26

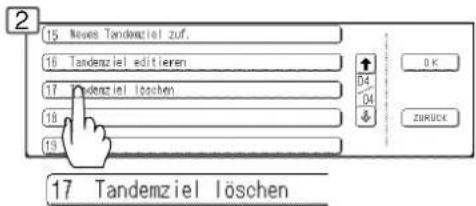

■ Tandem-/Fernkopie Einstellungen (Löschen) 26

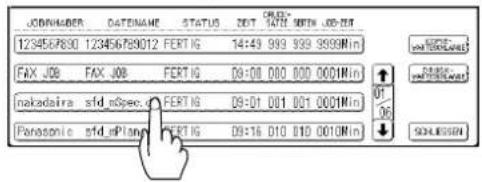

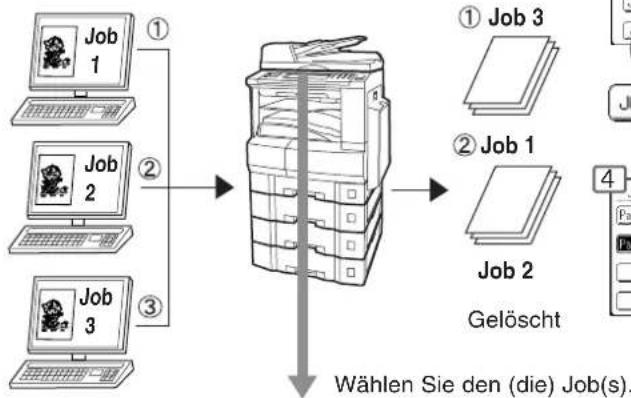

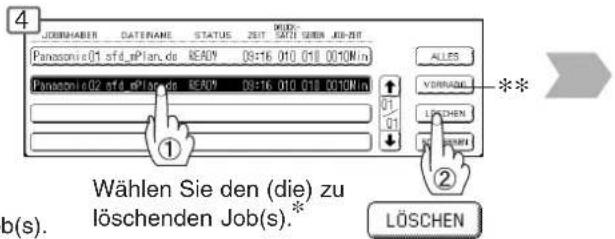

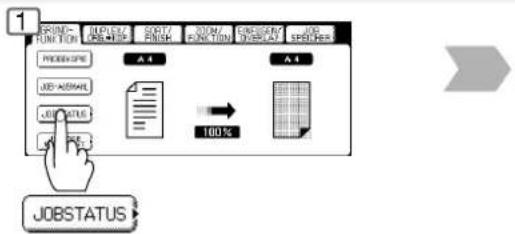

■ Job-Warteschlange 28

■ JOBENDE NACHRICHT 28

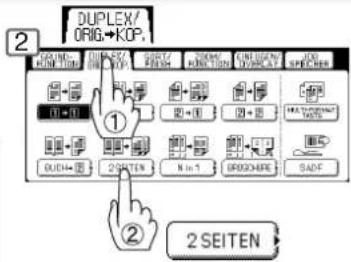

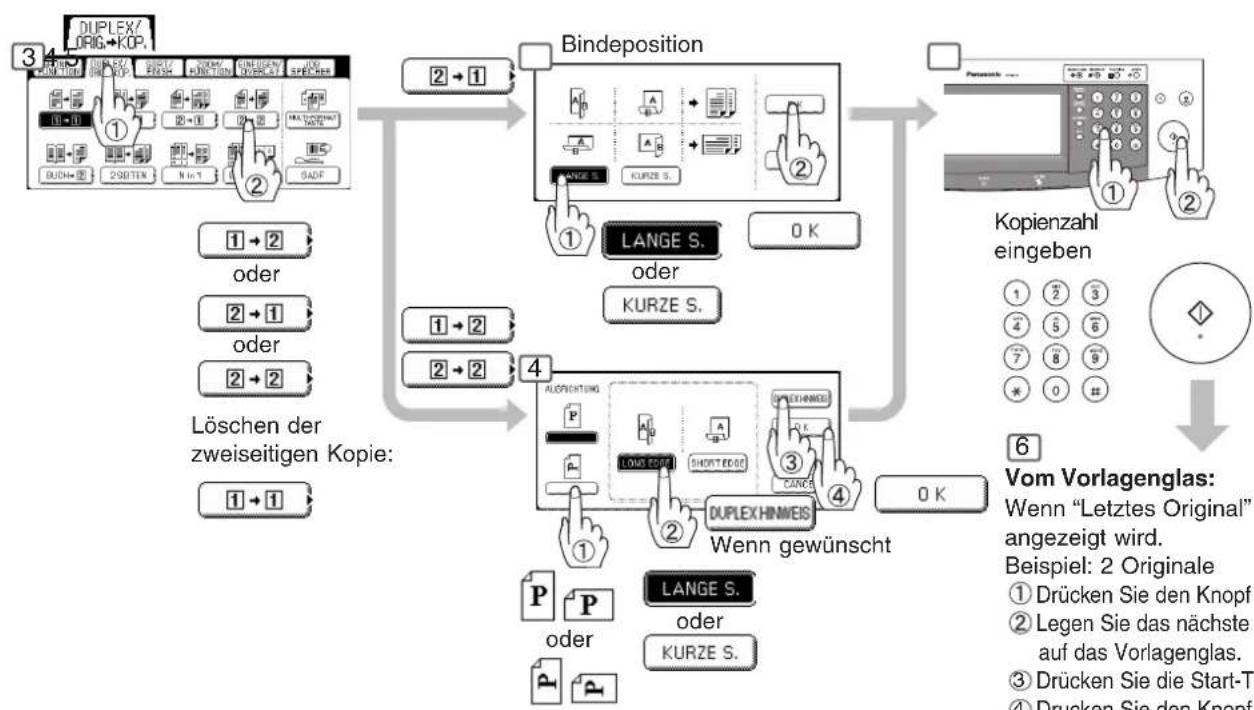

Duplex/Original→ Kopie 30

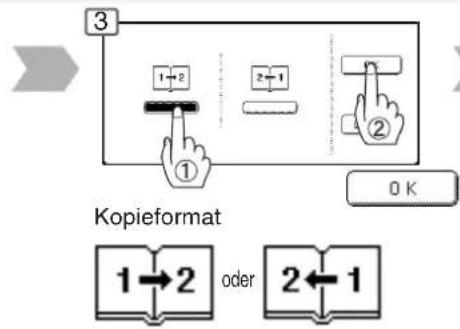

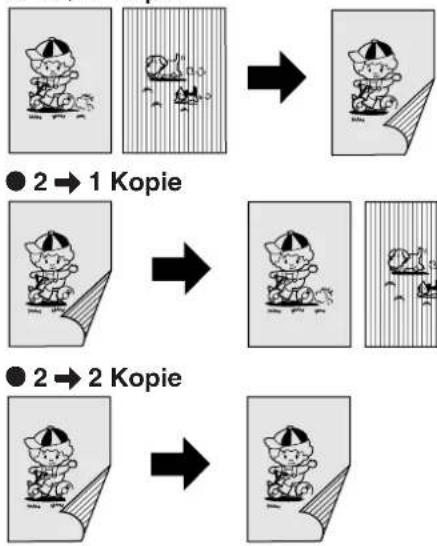

■ 1 → 2/2 → 1/2 → 2 - Kopieren .... 30

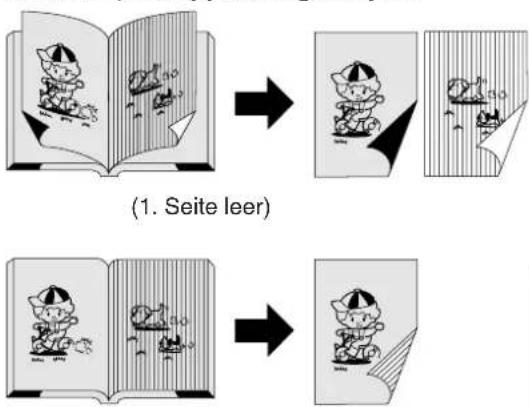

■ Buch → 2 doppelseitige Kopien .... 30

■ 2-seitige Kopien .... 32

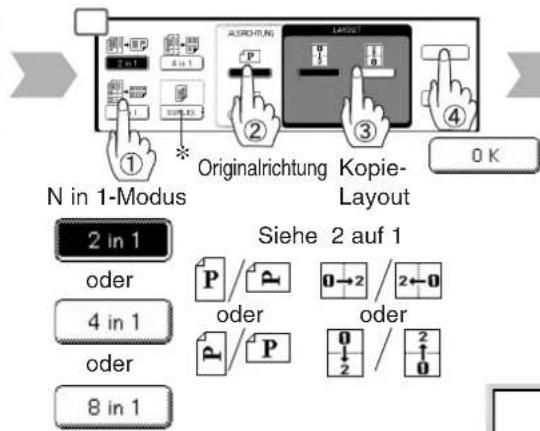

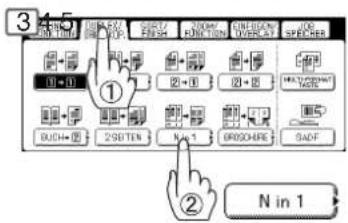

■ N in 1 Kopie....32

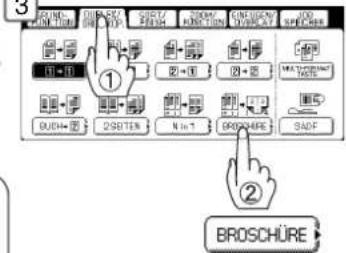

■ Broschüren-Kopie 32

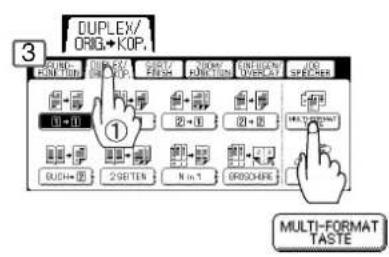

■ Multiformat-Einzug 34

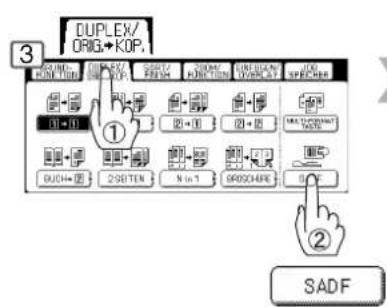

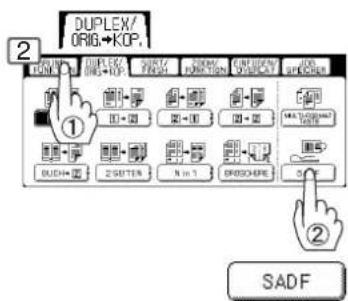

■ S-ADF-Modus 34

Sort./Ausgabe 36

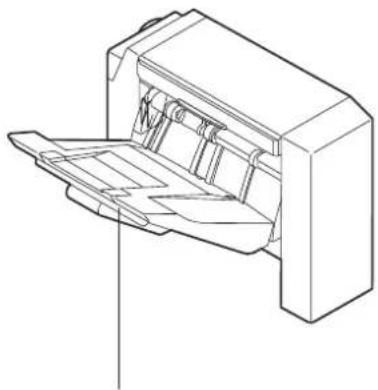

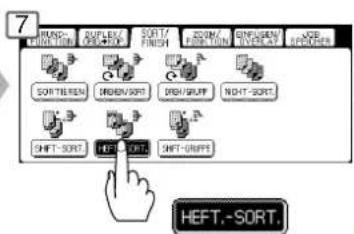

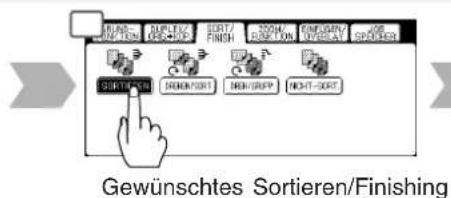

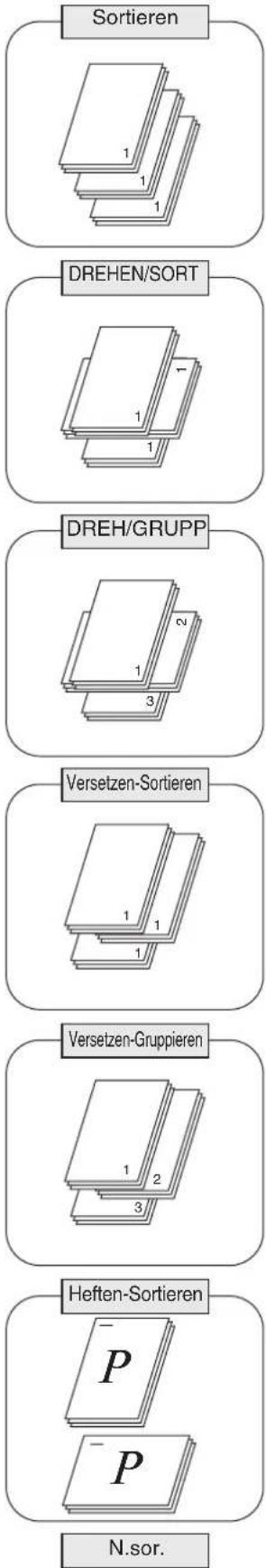

■ Bei Verwendung des Sortiermodus 36

Zoom/Effektfunktionen 38

■ ZOOM 38

■ AUTO ZOOM 38

■ EDGE (RAND) 38

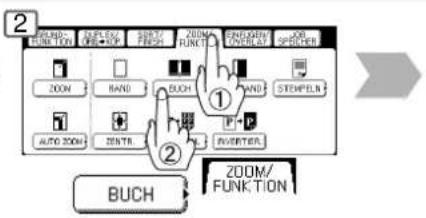

■ BOOK (BUCH) 38

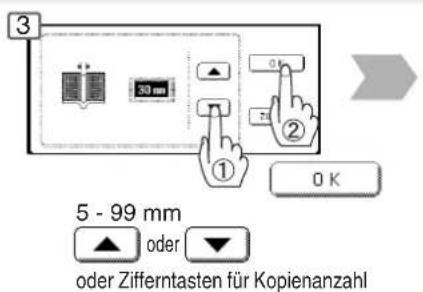

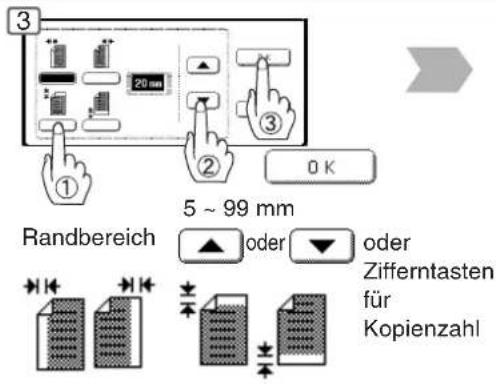

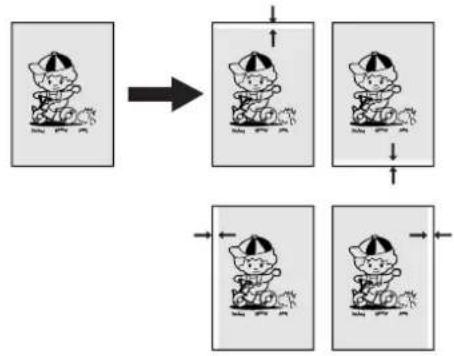

■ MARGIN (HEFTRAND) 40

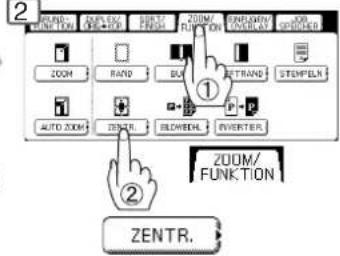

■ ZENTRIEREN 40

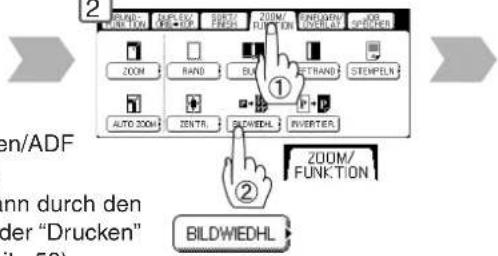

■ BILDWIEDERHOLUNG 40

■ INVERTIEREN 40

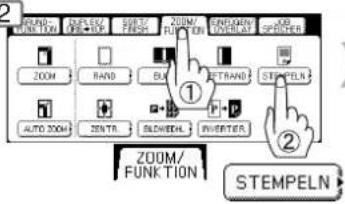

■ STEMPELN (Seitennummerierung) 42

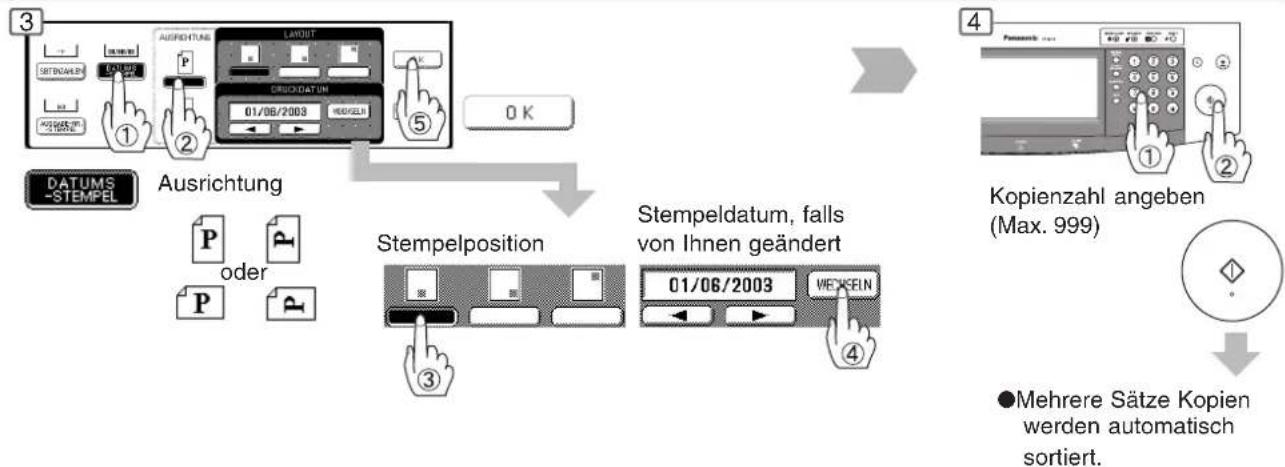

■ STEMPELN (Datumsstempel) 42

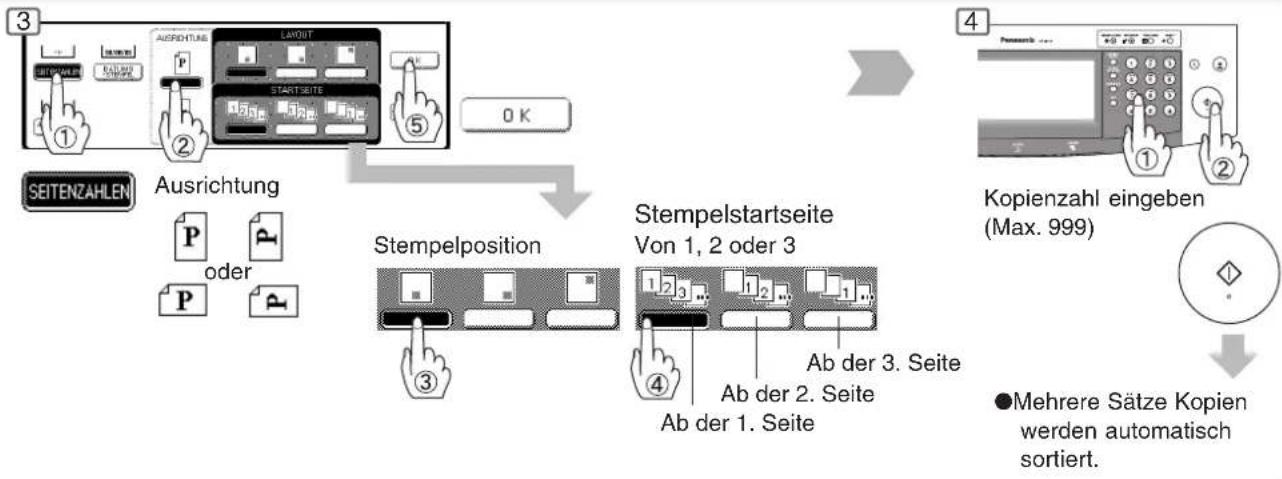

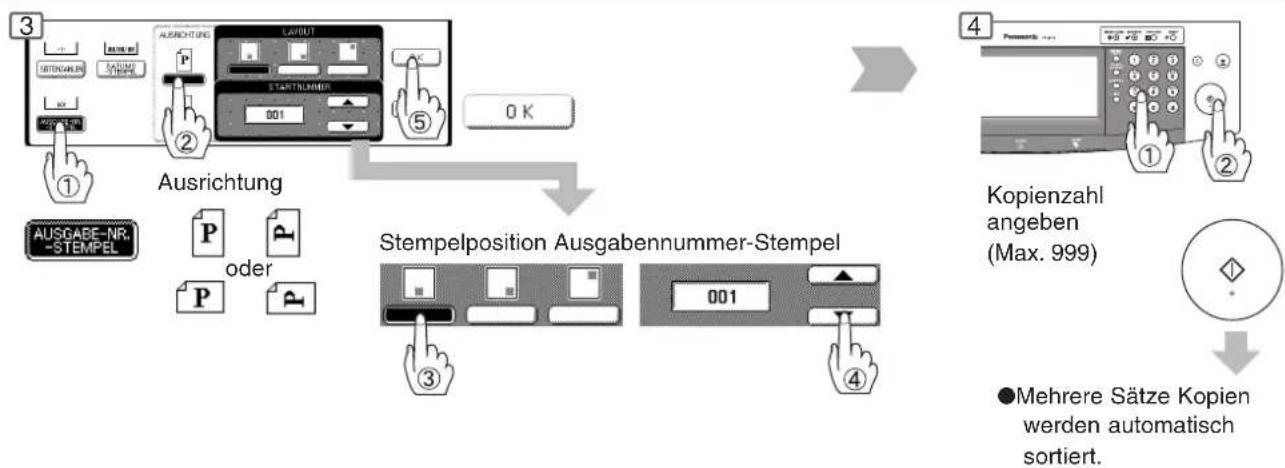

■ STEMPELN (Ausgabennummer-Stempel) 42

Zwischenblatt/Overlay 44

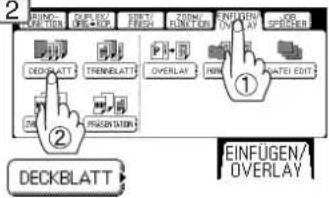

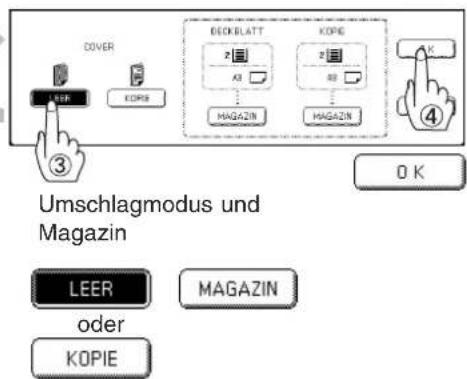

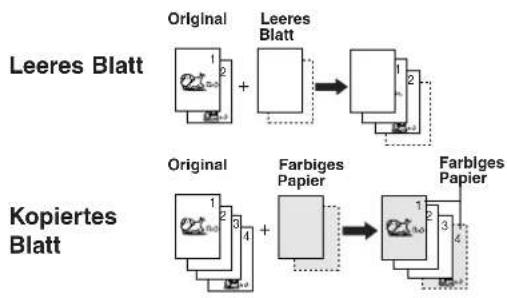

■ Deckblatt 44

■ Folienkopie mit Trennblatt 44

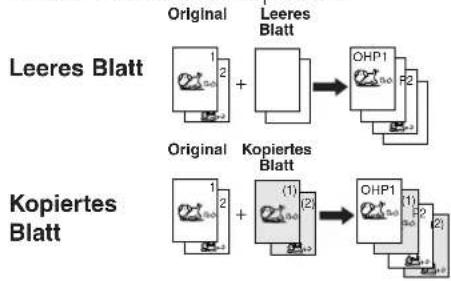

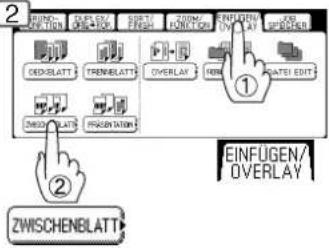

■ Zwischenblatt 44

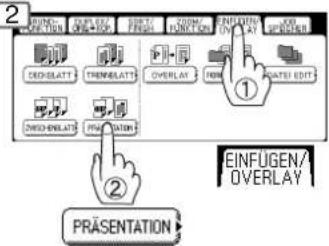

■ Präsentation 44

Einfügen/Overlay (Überlagerungskopie)/Jobspeicher 46

■ Overlay (Überlagerungskopie) 46

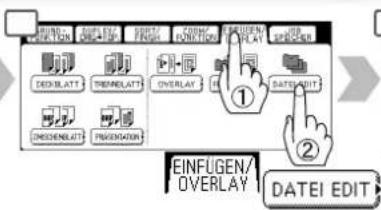

■ Datei Edit....46

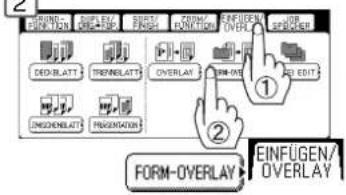

■ Form-Overlay 46

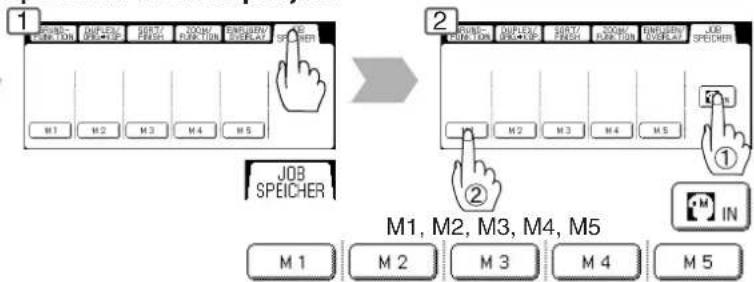

■ Jobspeicher 46

Sonderfunktionen 48

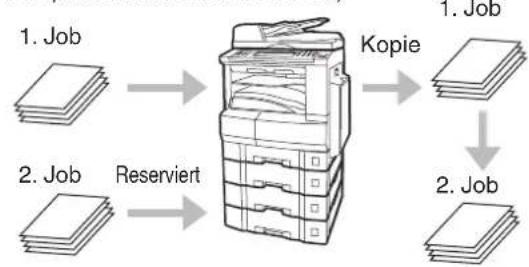

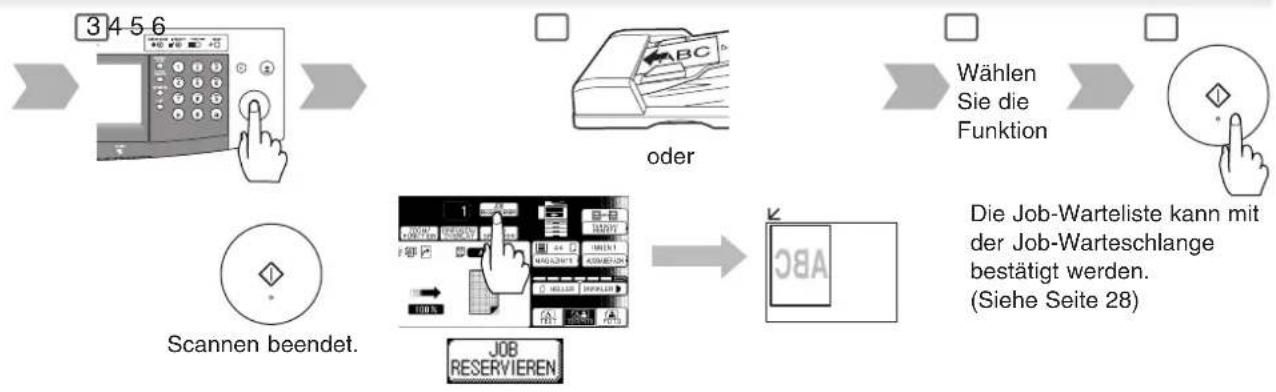

■ Gleichzeitiges Kopieren 48
■ Energiesparen (ENERGIESPARMODUS, Schlafmodus/Ausschaltmodus) ..... 48
■ "Skyshot" Modus 48

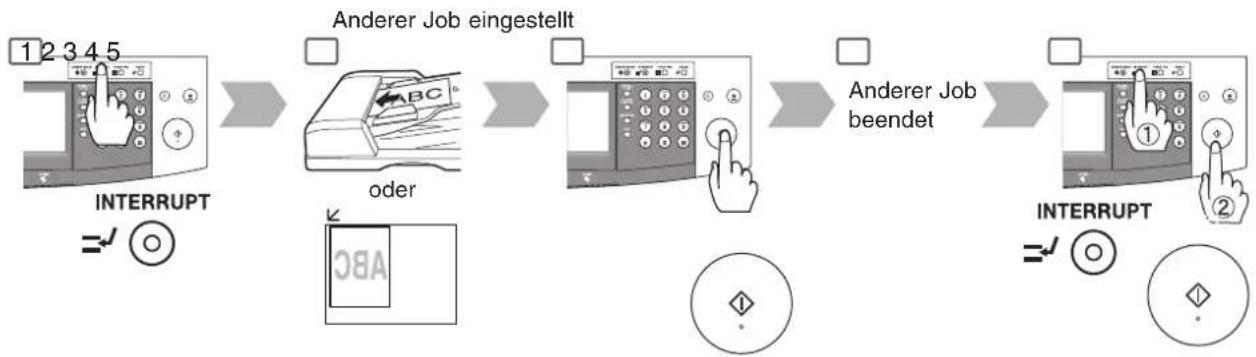

■ Unterbrechungsfunktion 49

Funktionsmodus

• Ändern der Grundeinstellungen des Kopierers über den Funktionsmodus .. 50
  ■ Vorgehensweise 50

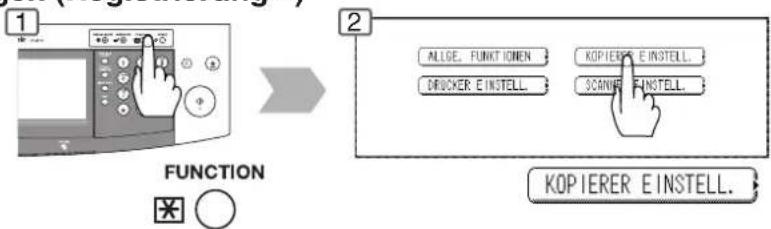

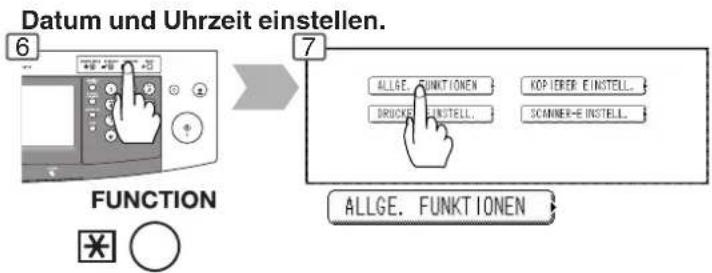

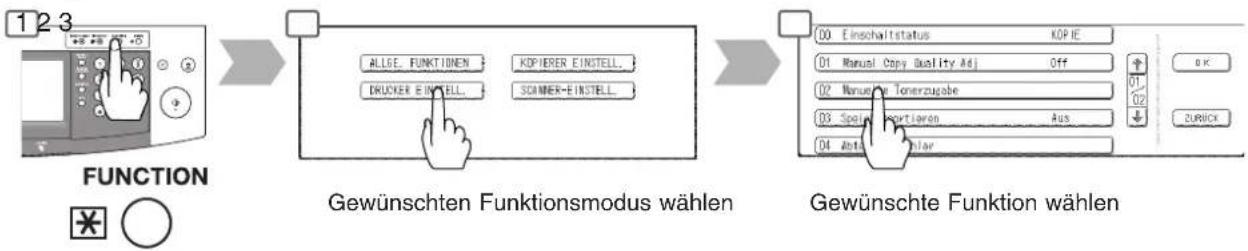

  ■ Allgemeine Funktionen 52
  ■ Kopierer-Einstellungen 52
  Scanner-Einstellungen 53
  ■ Drucker-Einstellungen 54

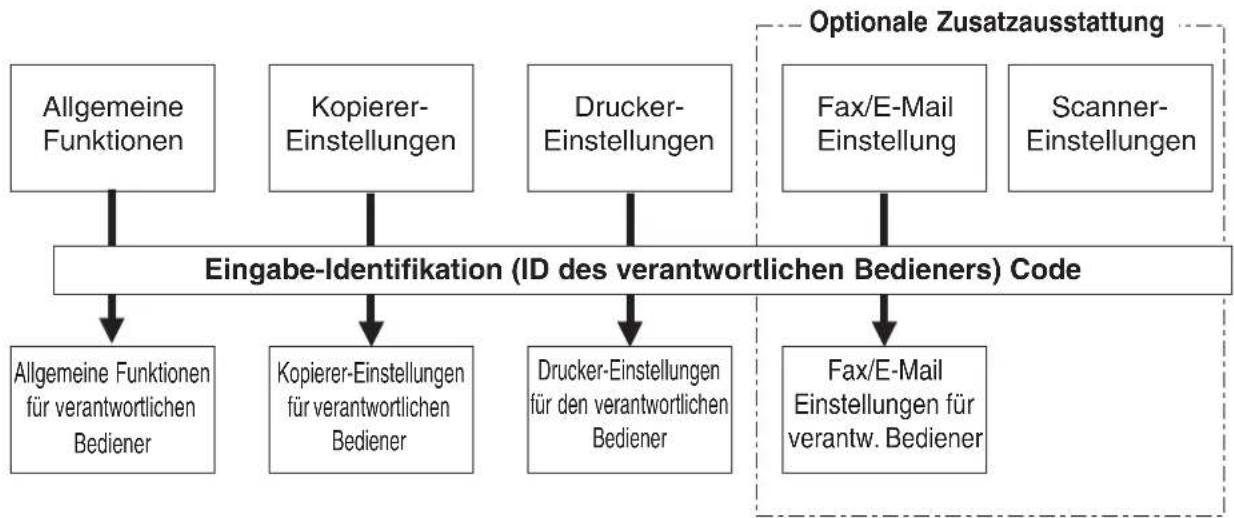

Für den verantwortlichen Bediener 55

■ Allgemeine Funktionen 55
■ Kopierer-Einstellungen 57
■ Drucker-Einstellungen 58

Beispiel 60

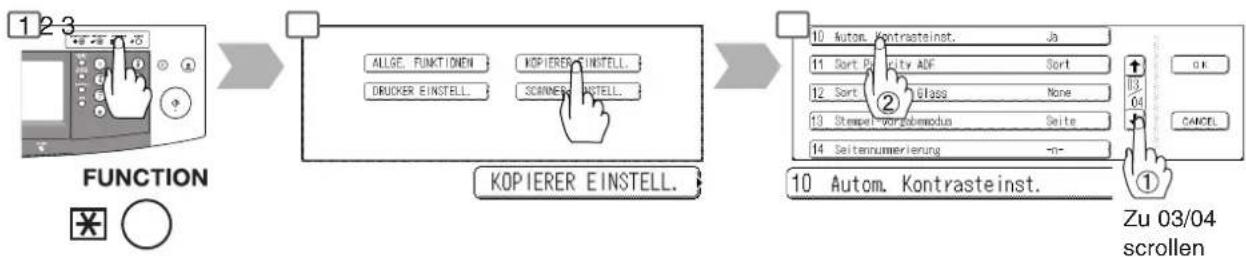

■ Ändern der Auto-Kontrasteinstellung 60

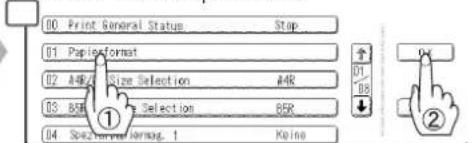

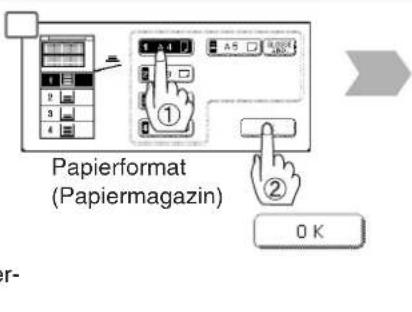

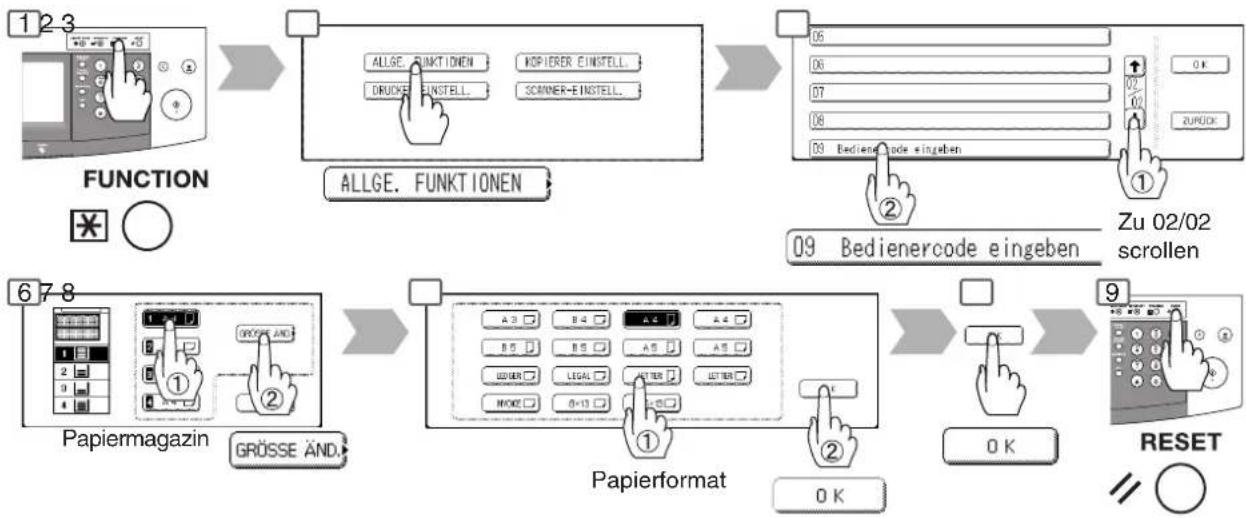

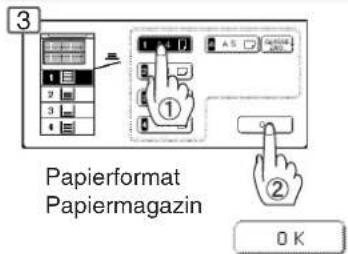

■ Papierformat wechseln....60

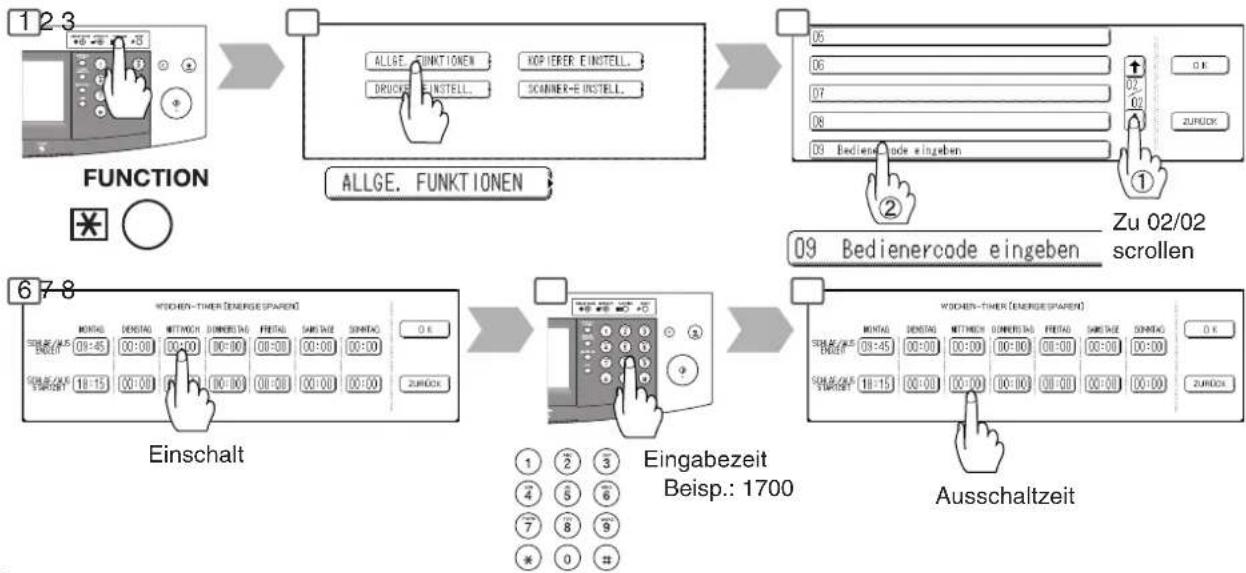

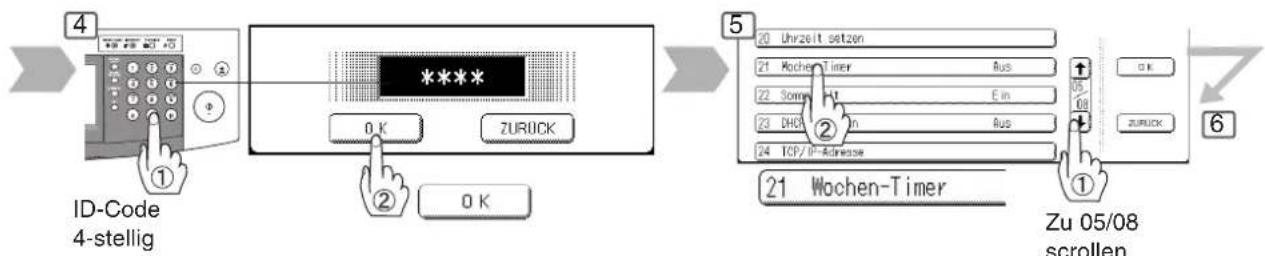

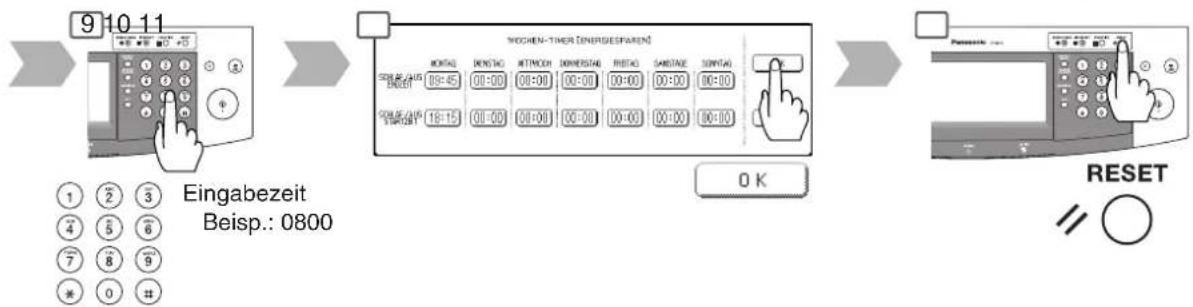

■ Wochen-Timer....60

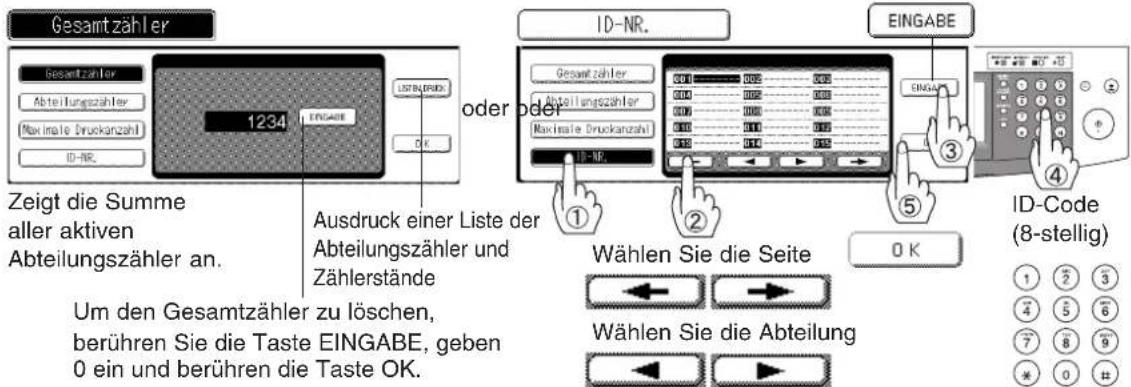

■ Abteilungszähler 62

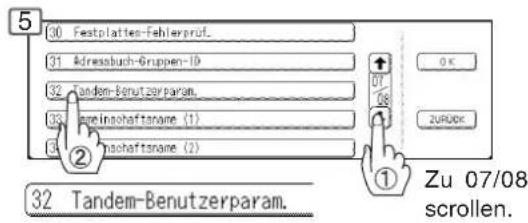

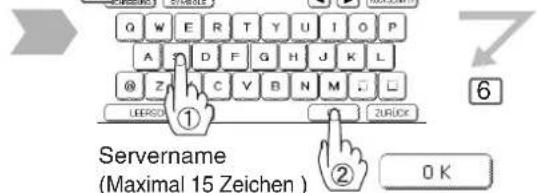

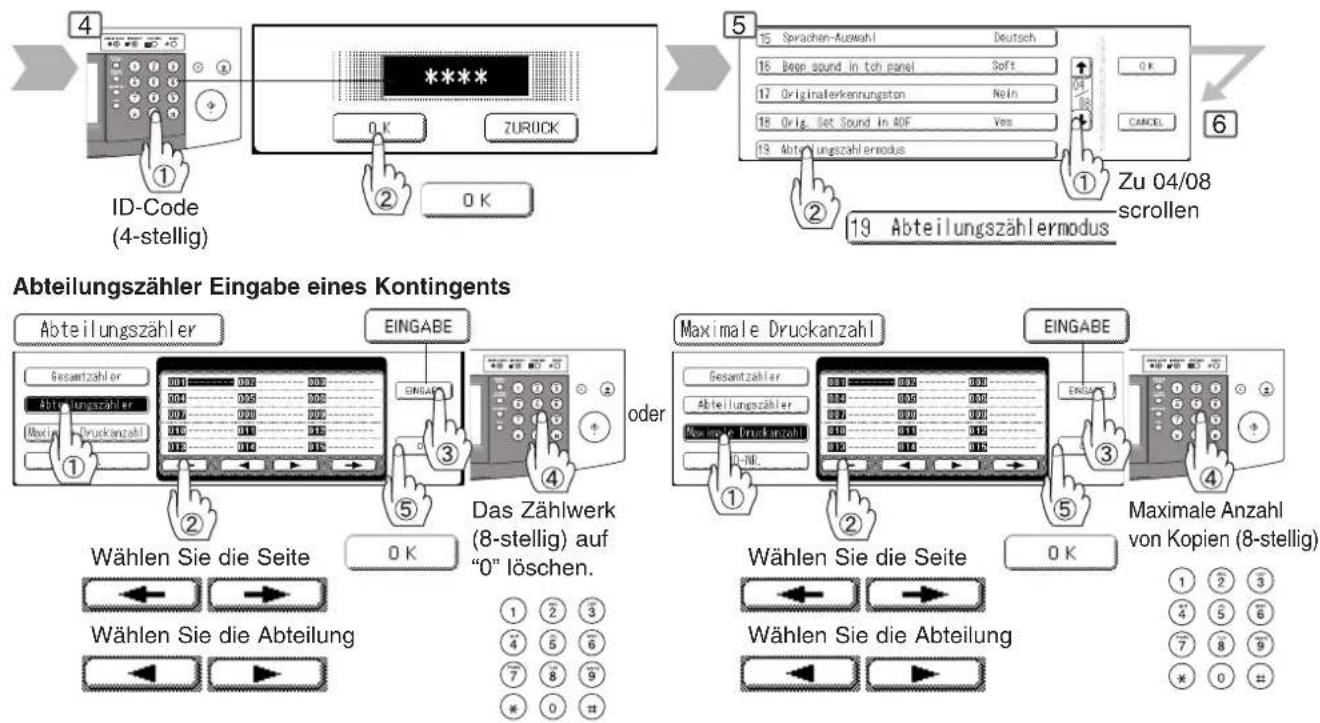

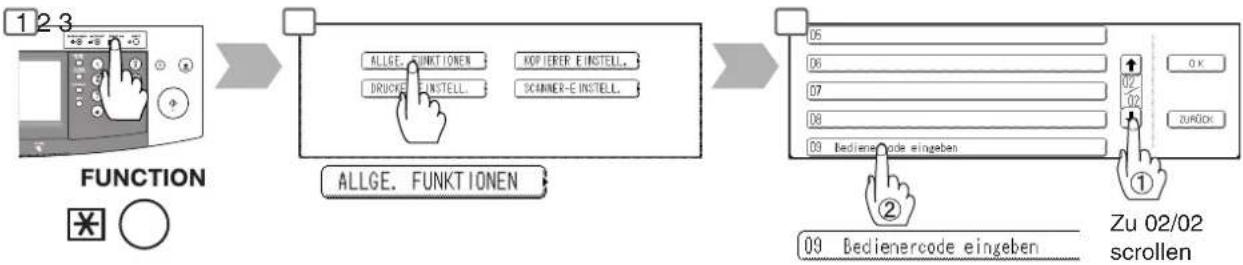

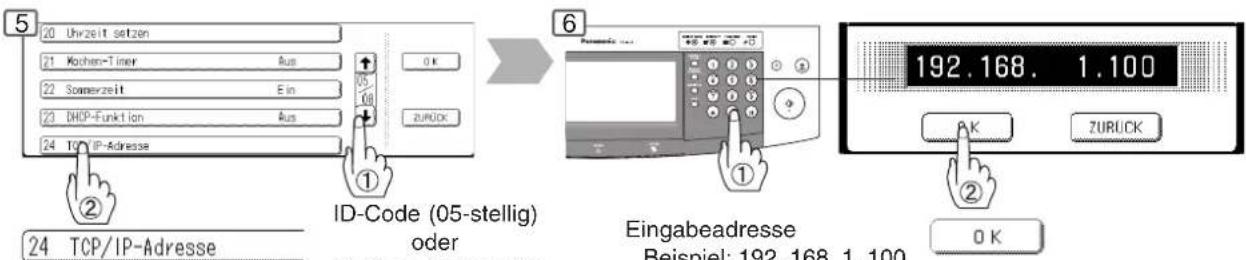

■ Netzwerk-Einstellungen 62

Wahl Kombinierter Funktionen 64

Zusatzausstattung

Komponenten 65

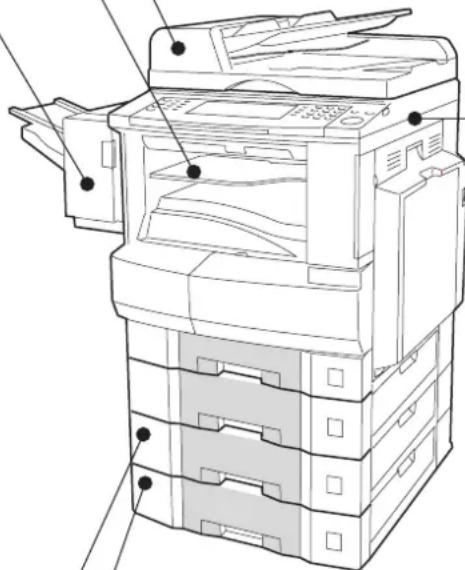

■ Zusatzausstattung....65
■ Verbrauchsmaterial 65

Netzwerk-Scanner (Zusatzausstattung)

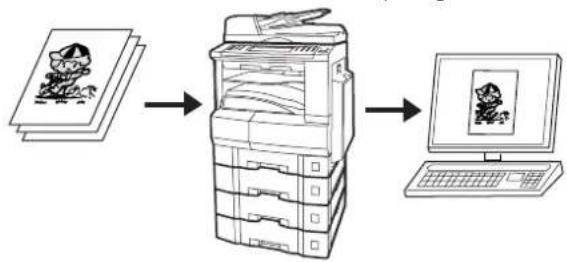

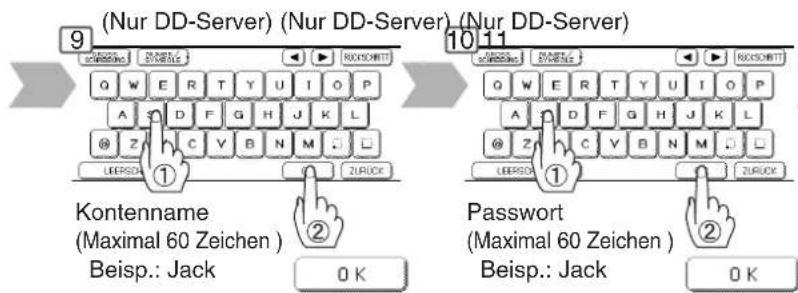

■ Document-Scannen 66

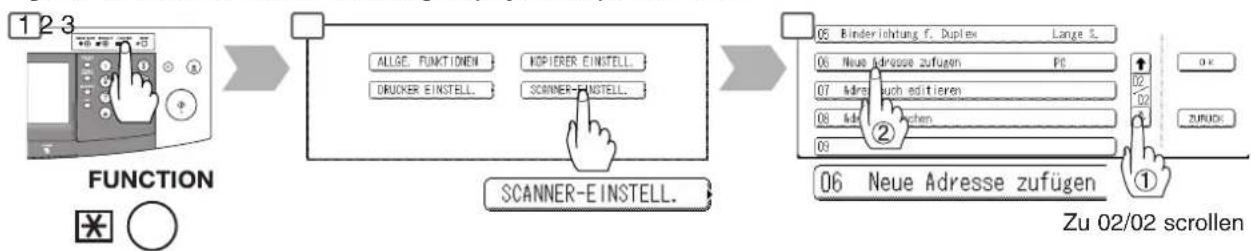

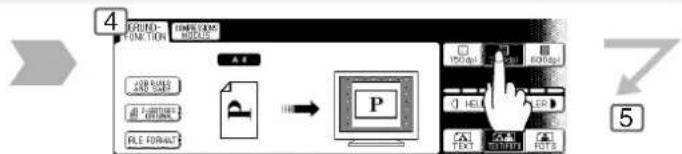

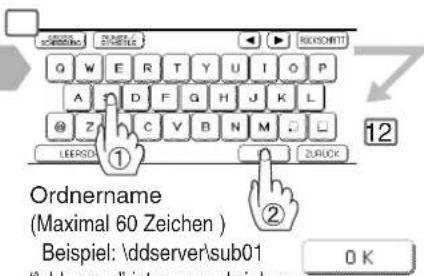

■ Eingeben Ihrer PC- oder DD-Server-IP-Adresse 66

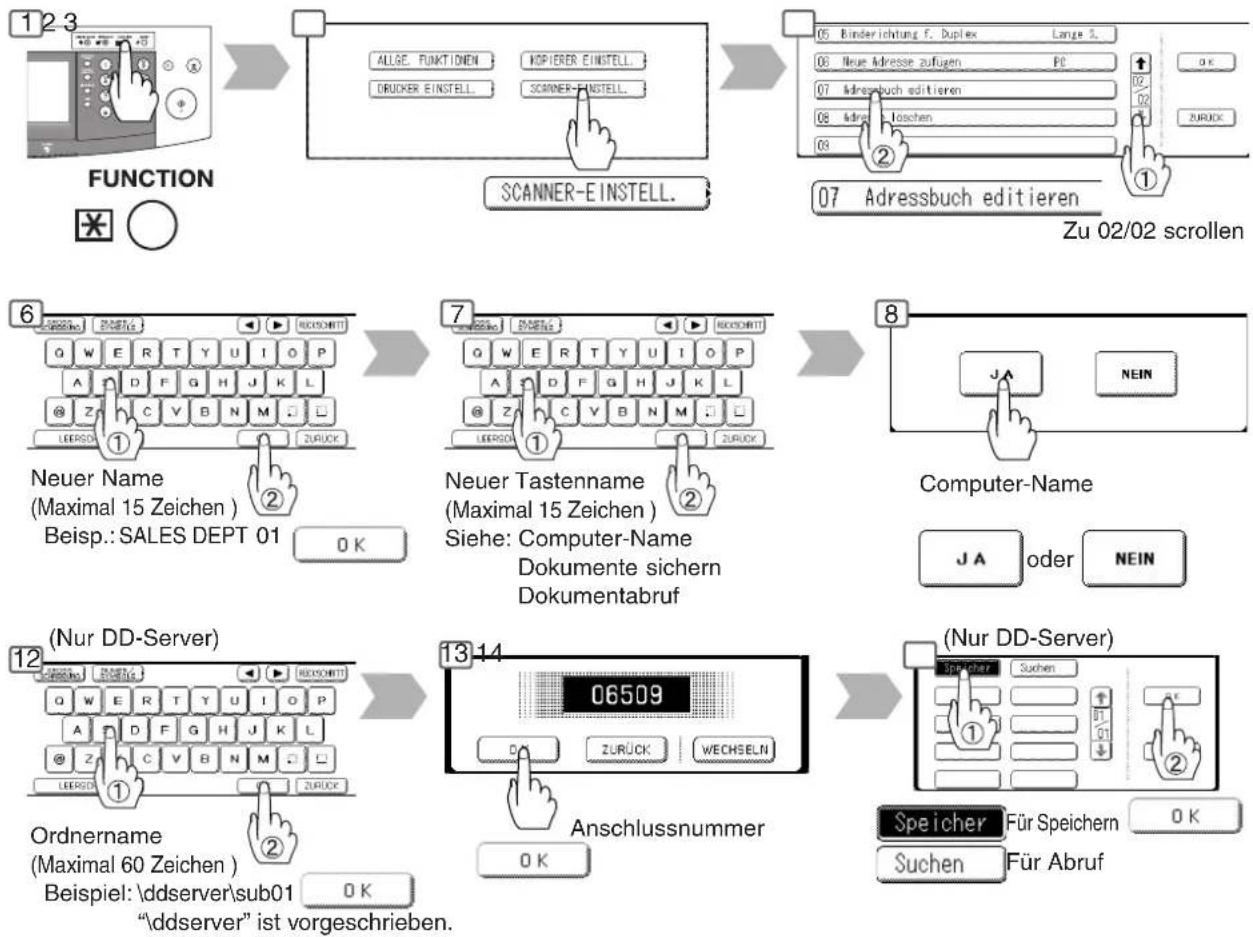

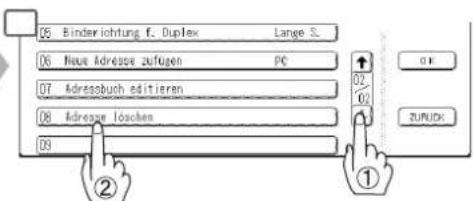

■ Editieren Ihrer PC- oder DD-Server-IP-Adresse 68
■ Löschen der Adresse 68

Störungen beim Kopieren

Störungsbeseitigung 70

Auswechseln der Batterie 72

Sonstiges

Technische Daten 74

Index 76

Für Ihre Sicherheit

■ Vorsicht beim Umgang mit Laserstrahlen

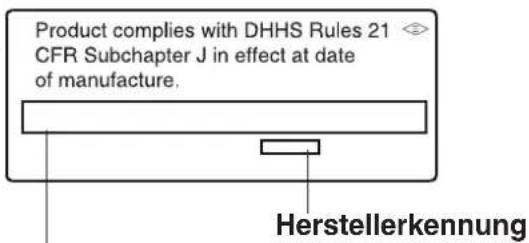

LASER-SICHERHEITSHINWEISE

Dieses Gerät verwendet einen Laser.

Um die Gefahr einer Augenschädigung zu vermeiden, darf das Gerät ausschließlich von qualifizierten Fachleuten gewartet und repariert werden.

Vorsicht!

Durch unsachgemäße Handhabung, Wartung oder Störungsbeseitigung, sowie durch nicht autorisierte Manipulation an Baugruppen dieses Gerätes kann es unter Umständen zum Austritt von gesundheitsgefährdender Laserstrahlung kommen.

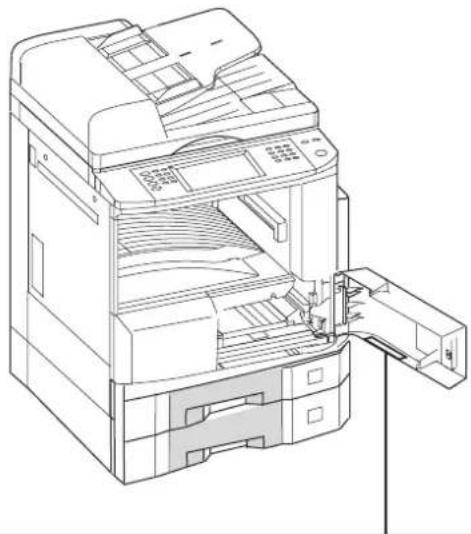

Warnhinweise

Handhabung, Umgang mit dem Gerät

■Schauen Sie bitte nicht direkt in das Licht der Belichtungslampe.

■ Öffnen Sie während des Kopierens nicht die Frontklappe und schalten Sie das Gerät während eines Kopiervorganges nicht aus.

- Lassen Sie keine Büroklammem oder andere Metallteile in das Gerät fallen.

■ Wenn Sie den Kopierer längere Zeit über nicht benutzen wollen, stellen Sie den Hauptschalter an der Rückseite und den Netzschalter an der linken Seite des Geräts auf OFF (Aus).

Toner, Papier und Trommel

■ Toner und Papier sollten in einem kühlen, trockenen Raum gelagert werden.

- Als Kopierpapier eignet sich qualitativ hochwertiges Papier mit einem Gewicht zwischen 60 g/m² und 90 g/m².

- Um eine optimale Kopienqualität sicherzustellen, sollte Original-Panasonic-Toner verwendet werden.

● Die Versiegelung der Tonerflasche nicht vor der Benutzung öffnen.

● Die Tonerflasche nicht für längere Zeit geöffnet lassen.

- Bestimmte Typen von Folien können inkompatibel sein und diese Maschine beschädigen. Lassen Sie sich bezüglich der Verwendung von ungewöhnlichen Papiertypen von Ihrem Panasonic-Fachhändler beraten. (Panasonic hat die Folie "3M PP2500" getestet und für geeignet befunden).

Raumbelüftung

■ Der Kopierer sollte in einem ausreichend großen, gut belüfteten Raum (ca. 50 Kubikmeter Rauminhalt) aufgestellt werden.

Achten Sie bitte darauf, dass von der Rückseite des Kopiergerätes bis zur Wand ein Abstand von mindestens 10 cm eingehalten wird. Bei kleineren Räumen empfehlen wir eine zusätzliche Belüftung.

Aufstellungsbedingungen

■Der Kopierer sollte nicht unter folgenden Bedingungen aufgestellt werden:

• In Räumen mit extrem hoher oder niedriger
  Temperatur oder hoher Luftfeuchtigkeit;
  Arbeitstemperatur: 10°C – 30°C
  Luftfeuchtigkeit: 30 % – 80 %
• Umgebungen, in denen Luftfeuchtigkeit und Temperatur rasch wechseln;
  ● unter direkter Sonneneinstrahlung;
• im unmittelbaren Bereich des Luftzuges einer Klimaanlage;
• in sehr staubigen Räumen:
• in schlecht belüfteten Räumen:
• in Räumen mit hoher Konzentration chemisch aggressiver Gase;
• im Bereich sehr starker Vibrationen;
• auf instabilen oder unebenen Untergründen.

Für Ihre Sicherheit

Arbeitsplatzbezogener Geräuschemissionswert nach 3. GSGV, 18.01.1991: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß ISO 7779.

ACHTUNG

- DIESES PRODUKT ENTHÄLT EINE LITHIUM-BATTERIE. FALLS DIE BATTERIE NICHT ORDNUNGSGEMÄSS ERSETZT UND EINGESETZT WIRD, BESTEHT EXPLOSIONSGEFAHR. BEI AUSTAUSCH NUR EINE BATTERIE DESSELBEN ODER ENTSPRECHENDEN TYPS VERWENDEN! GEBRAUCHTE BATTERIEN NICHT IN DEN HAUSMÜLL GEBEN.

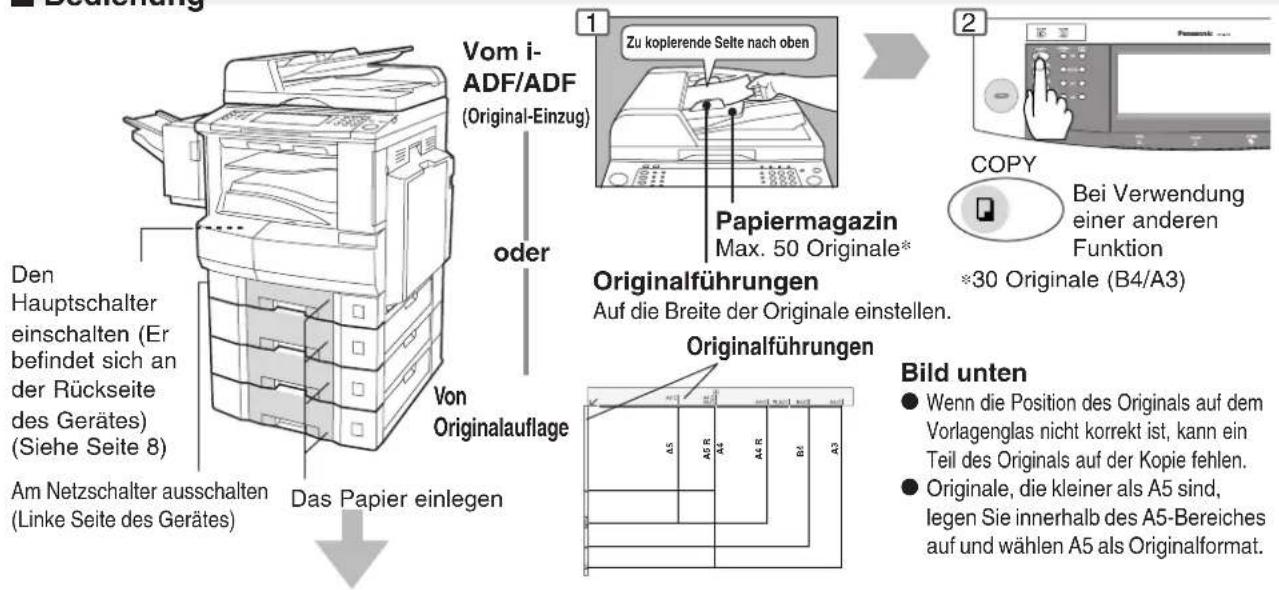

Bedienung

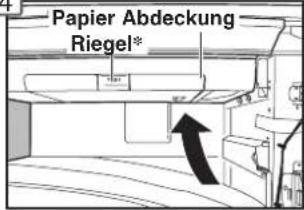

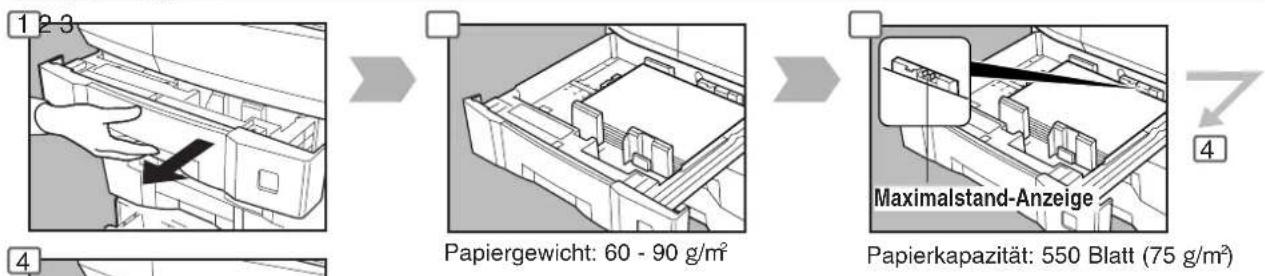

Papiermagazin

HINWEIS:
Zum Wechsel des Papierformates gehen Sie bitte zur S. 60.
Kopieren auf spezielle Papiersorten etc.

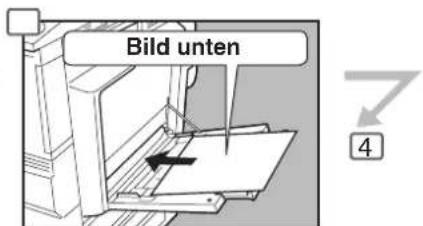

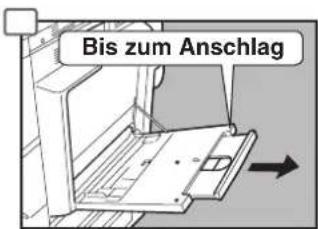

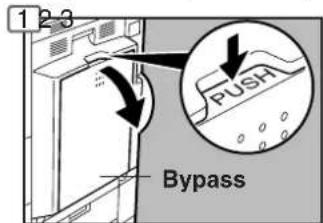

Bypass

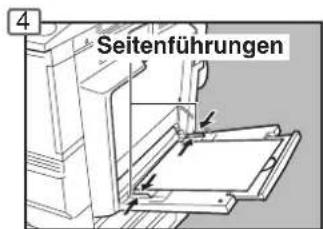

Seitenführungen einstellen.
Ungenaue Einstellung kann Papierstaus, Knicke und Falten auf den Kopien verursachen.
HINWEIS:
Wenn das Papierformat nicht erkannt wird, so nehmen Sie das Papier heraus und drücken Sie die RESET-Taste. Legen Sie dann das Papier erneut ein.
Legen Sie Papier unterhalb der Höhe der Seitenführungen ein
ca. 50 Blatt A4-Format / 75g/m²
Papiergewicht: 55 - 133 g/m²


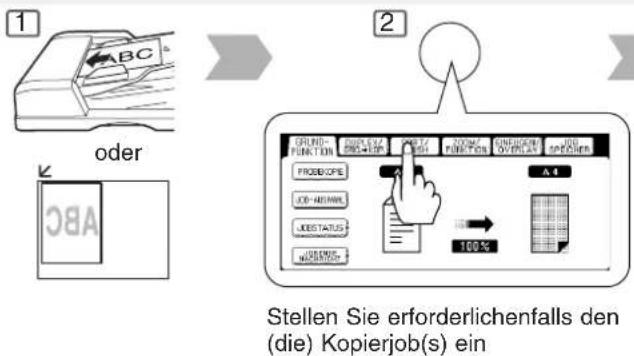

    A["Wählen Sie erforderlichenfalls den (die) Kopierjob(s)"] --> B["1: Koper Job Selection"]

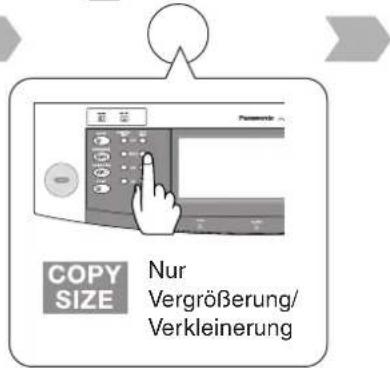

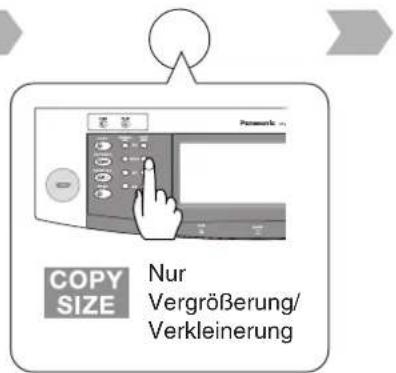

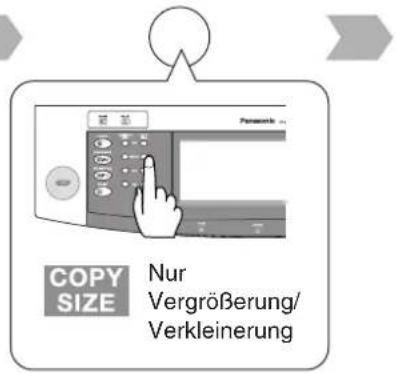

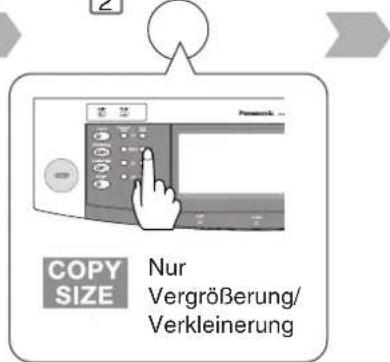

    B --> C["2: Copy Size: Nur Vergrößerung/Verkleinerung (Siehe Seite 24)"]

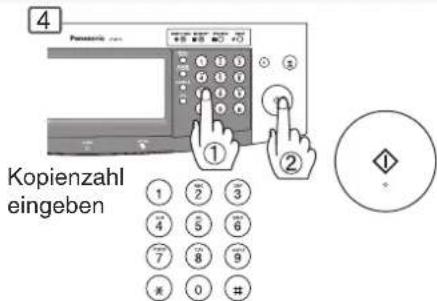

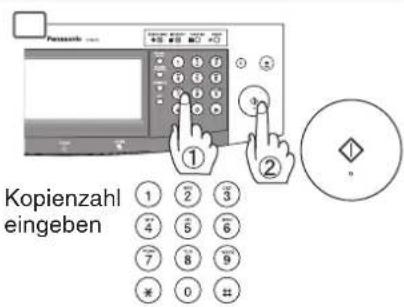

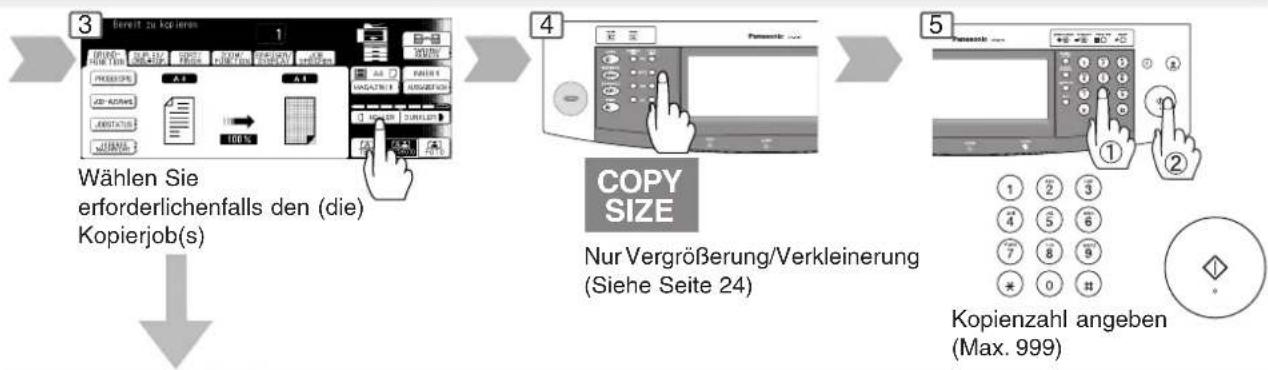

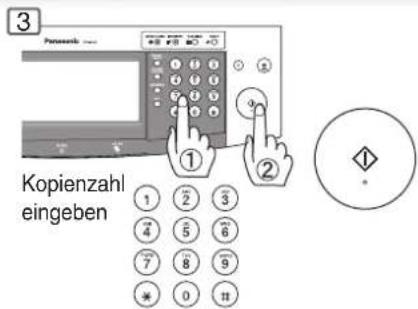

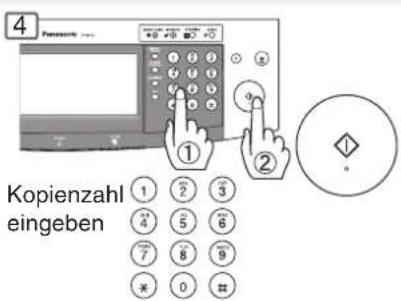

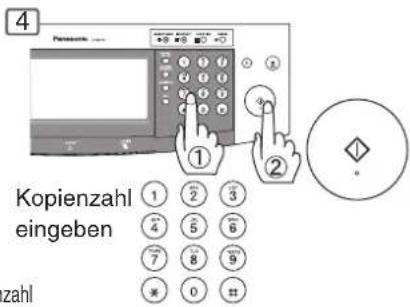

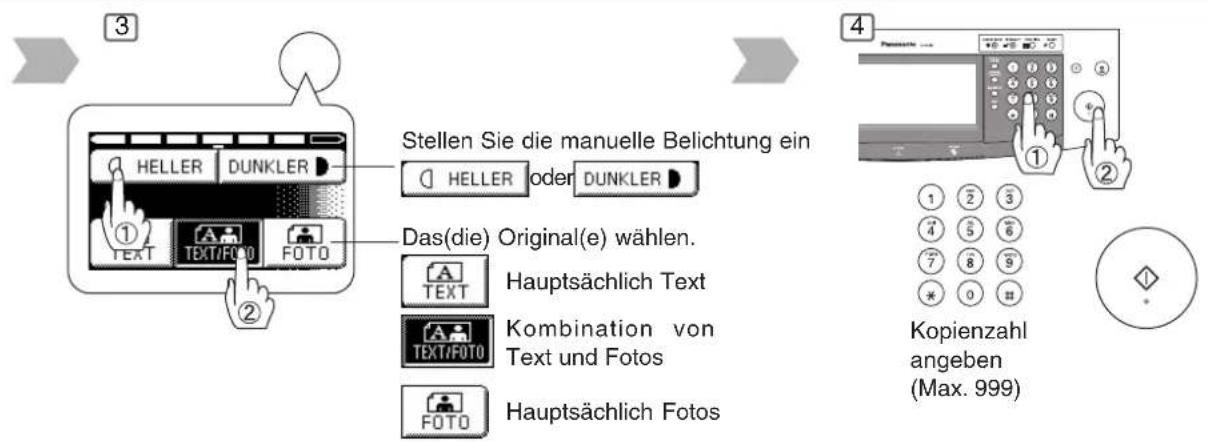

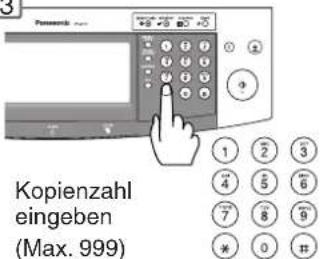

    C --> D["3: Copy Size: Kopienzahl angeben (Max. 999)"]
    D --> E[4: Copy Size: Nanopolechtererterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterterertertertertererterertererterertererterertererterertererterertererterertererterertererterertererterertererterertererterertererterertererterertererterertererterertererderatererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdererdereriteratertheraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreitereterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterreiteraterresetilde

Kopier-Jobs

(Siehe Seite 38 - 43) (Siehe Seite 46, 47) Siehe Seite 44 - 47)

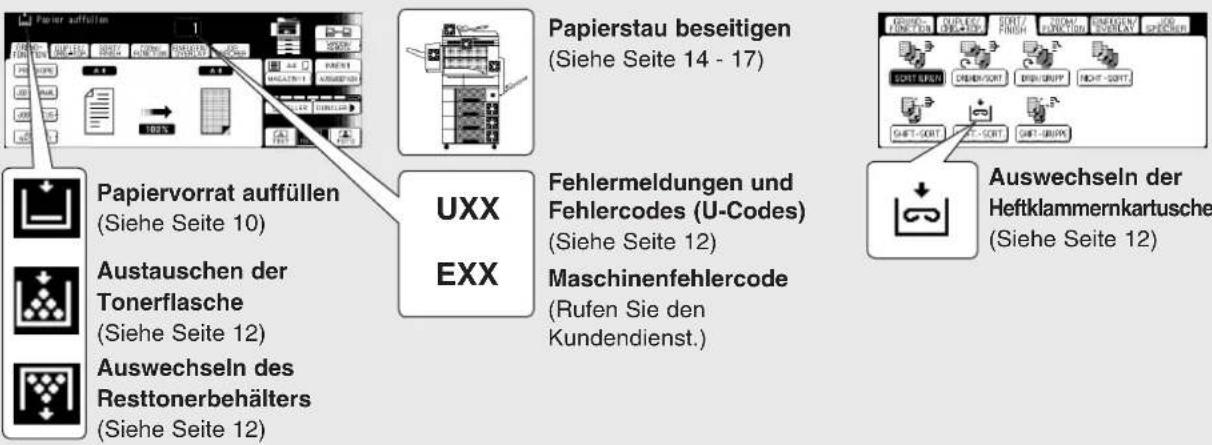

■ Störungen beim Kopieren

■ Störungen beim Kopieren

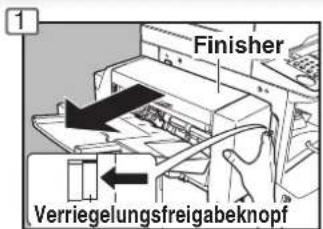

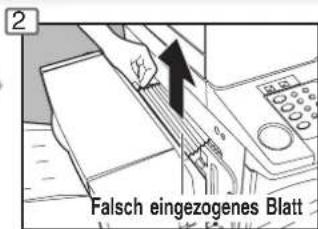

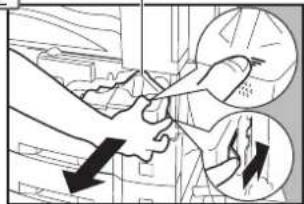

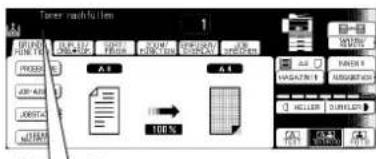

● Die Tonerflasche ersetzen/Auswechseln des Resttonerbehälters

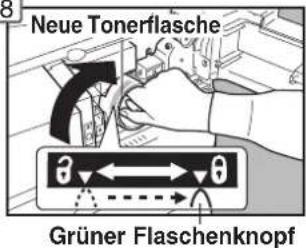

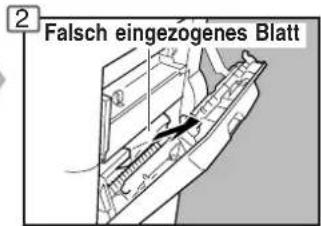

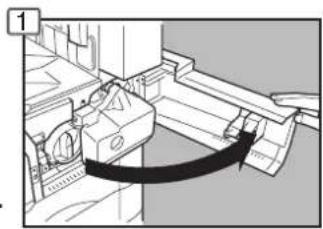

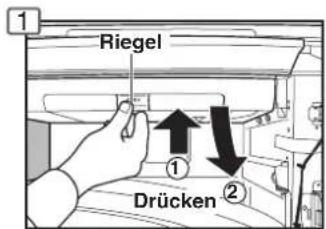

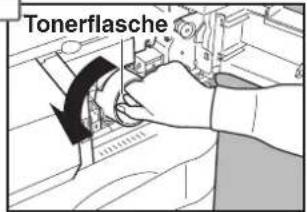

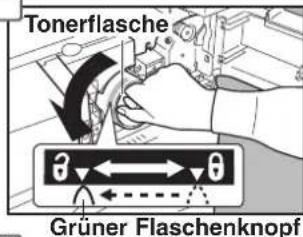

Die Tonerflasche ersetzen.

Auswechseln des Resttonerbehälters

Die neue Tonerflasche vor dem Einsetzen gut schütteln.

2 Resttonerbehälter

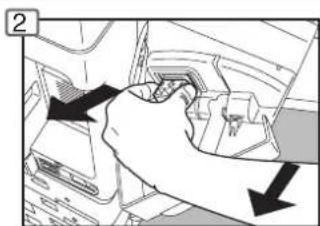

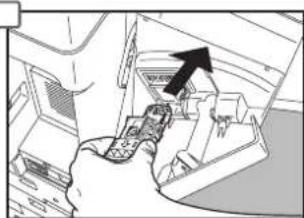

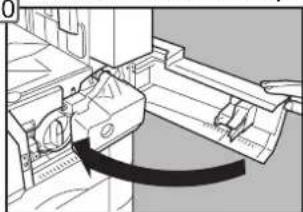

● Auswechseln der Heftklammernkartusche

6 Die Funktion prüfen

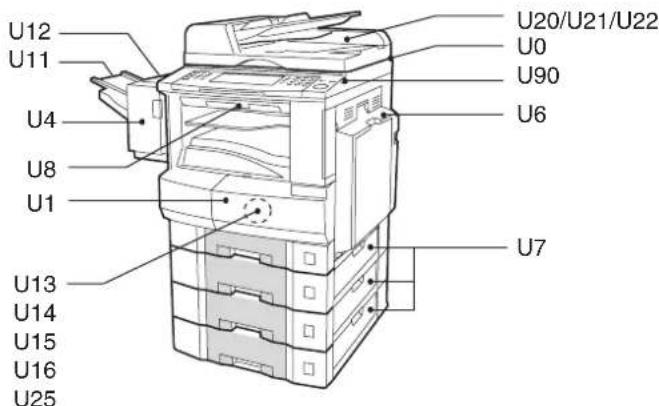

● Fehlermeldungen und Fehlercodes (U-Codes)

Code Zu prüfende Punkte

U0	Nehmen Sie Kontakt auf mit dem verantwortlichen Hauptbediener.• Schlüsselzähler ist nicht installiert.• Abteilungszähler ID-Code wurde nicht eingegeben.
U1	Die Frontklappe ist offen.
U4	Finisher ist herausgezogen.
U6	Rechte Klappe ist offen.
U7	Die Einzugklappe ist offen.
U8	Klappe der Transporteinheit ist geöffnet.

345

Abdeckkappe

8

Neuer Resttonerbehälter

Beim Austausch der Tonerflasche auch immer den Resttonerbehälter austauschen.

□

10

[NO TEXT]

Heftklammern FQ-SS32

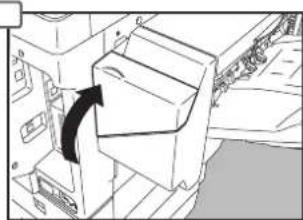

Bei Klemmen einer Heftklammer

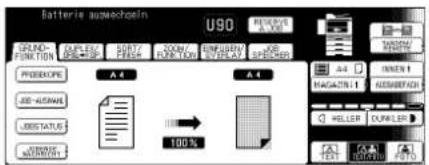

● Die folgende Information wird im Bedienfeld angezeigt: "Hefteinheit prüfen"

□

Code	Zu prüfende Punkte	Code	Zu prüfende Punkte
U11 ADF	Fistinfecken, der Papier aus der Finisher-Einheit entfernen.
U12 ADF	Firstbeinlsteabdeckung/ADF	Aflöckung ist offen.
	Zu wenig Toner.U13 U22 Die ADF-Ausgangseinheit ist offen.
U14	Der Resttonerbehälter ist voll.	U25	Die Tonerflasche gut schütteln.
U15	Der Resttonerbehälter ist nicht installiert.	U90	Batterie muss ersetzt werden. (Siehe Seite 72)
	Rufen Sie den Kundendienst.U16
U18	Kopienkontingent erreicht, den verantwortlichen Bediener benachrichtigen.

■ Störungen beim Kopieren (Fortsetzung)

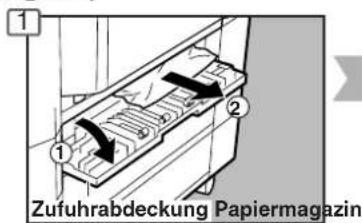

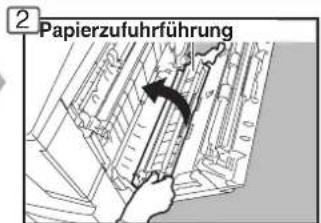

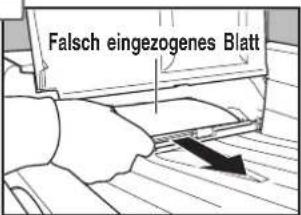

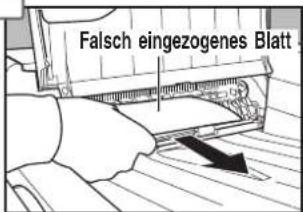

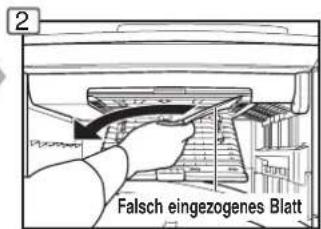

● Papierstau beseitigen (Einzugsbereich/1. Papiermagazin)

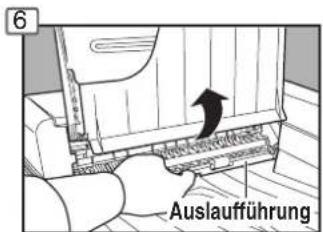

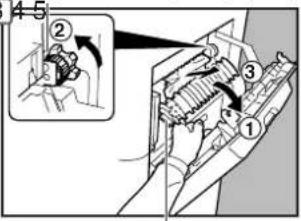

● Papierstau beseitigen (Transportbereich)

Wenn ein optionaler Finisher oder eine Ablage außen installiert ist.

● Papierstau beseitigen (Automatische Duplexeinheit (ADU))

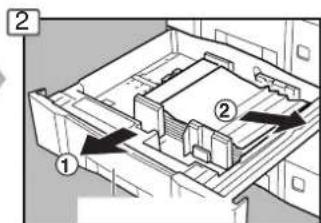

● Papierstau beseitigen (2. und 3./4. Papiermagazin)

Zusatzausstattung
3. Papiermagazin (DA-DS303)
4. Papiermagazin (DA-DS304)

Drehknopf für manuellen Papiertransport (rechts)
3

4

CAUTION! HIGH TEMPERATURE 高温注意 ATTENTION! TEMPERATURE ELEVEE VORSICHT! HEIZUNGSROLLEN SEHR HEISS ADVERTENCIAL TEMPERATURA ELEVADA

* Auf richtiges Einrasten achten.

3

4

3

■ Störungen beim Kopieren (Fortsetzung)

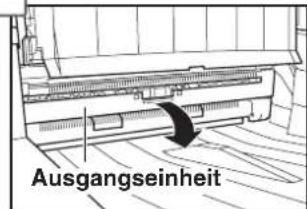

● Papierstau beseitigen (i-ADF (Automatischer Original-Wende-Einzug))

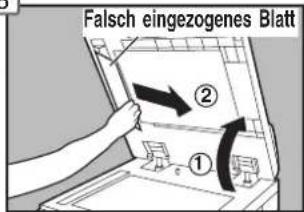

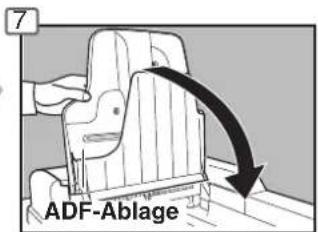

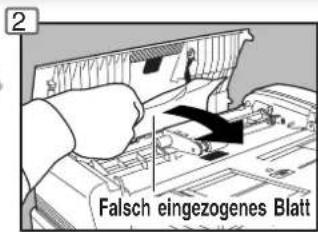

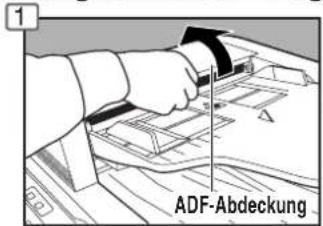

● Papierstau beseitigen (ADF (Original-Einzug))

● Papierstau beseitigen (Finisher)

345

□

□

6

8

9

□

6

8

9

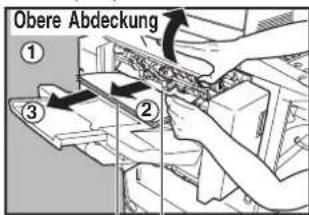

Wenn die Papierstauanzeige weiter erscheint, die obere Abdeckung öffnen und das gestaute Papier entfernen.

Bei Benutzung der Betriebsart Heften-Sortieren, Shift-Sortieren oder Shift-Gruppieren die verbliebenen Kopien aus dem Stapelfach entfernen.

Der Kopierjob startet erneut automatisch.

Als ein ENERGY STAR® Partner hat Panasonic unter Beweis gestellt, das dieses Produkt die ENERGY STAR® Richtlinien in Bezug auf Energieeffizienz erfüllt. Dieses freiwillige Programm spezifiziert verschiedene Energieverbrauchs- und Anwendungsstandards. Dieses Produkt senkt die Leistungsaufnahme automatisch nach einer spezifizierten Zeit in der das Gerät nicht benutzt wurde. Die Verwendung von ENERGY STAR® Produkten reduziert den Energieverbrauch und schützt die Umwelt. Die Einstellungen können in Abhängigkeit der jeweiligen Büroanforderungen vorgenommen werden. Bitte kontaktieren Sie Ihren autorisierten Panasonic-Fachhändler für weitere Informationen.

Die hierfür nötigen Grundeinstellungen können, je nach den Anforderungen des Geräteeinsatzes, durch den autorisierten Panasonic-Fachhändler vorgenommen werden.

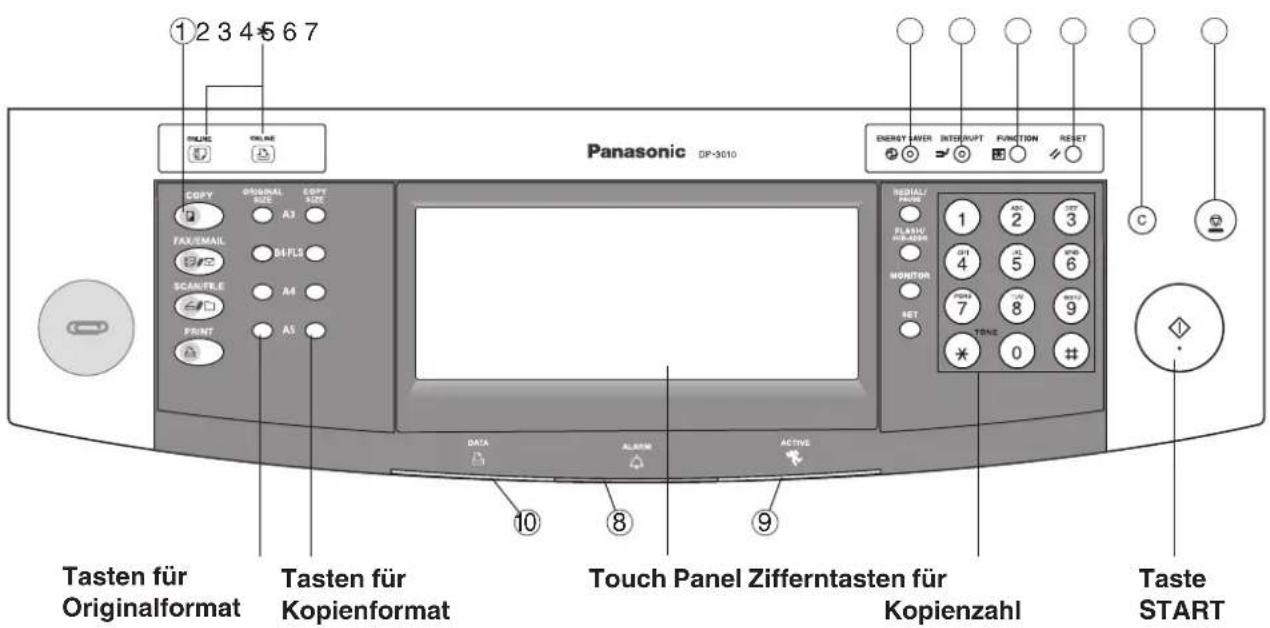

Bedienfeld

	FunktionNein
1	Taste COPY (KOPIE)● Wenn das Gerät als Kopierer eingesetzt werden soll.
2	Taste ENERGY-SAVER (ENERGIESPAREN)● Zum Ein- oder Ausschalten des Energiesparmodus.
3	Taste INTERRUPT (UNTERBRECHEN)● Unterbricht einen Kopier- oder Druck-Job für einen anderen Kopiervorgang.
4	Taste FUNCTION (FUNKTION)● Zum Umschalten des Papierformates, der Voreinstellungswerte und für die Verwendung durch den verantwortlichen Bediener.
5	Taste RESET● Setzt alle Einstellungen auf den Ausgangswert zurück.
6	Taste C (LÖSCHEN)● Stellt die Kopienzählung im Display zurück.
7	Taste STOPP● Beendet den Kopiervorgang.
8	LED-Anzeige FEHLER (ROT)● Leuchtet bei Störungen auf.**
9	LED-Anzeige AKTIV (GRÜN)● Leuchtet auf, wenn das Gerät aktiv ist.
10	LED-ANZEIGE PRINT DATA (GRÜN)● Leuchtet auf, wenn Druckdaten empfangen werden.

* FAX/EMAIL ON LINE LED für optionale Fax/Internet-Fax Funktionen Print ON LINE LED für Drucker-Funktion

HINWEIS

** Wenn die Maschine ein Problem erkennt oder ein Alarmstatus aktiviert wird, leuchtet die ⑧ ALARM-LED auf oder beginnt zu blinken.

LED leuchtet: Maschine erkennt einen Fehlerzustand

• Kein Papier im gewählten Magazin oder Toner verbraucht.
• Maschine erkennt Fehlerzustand wie Papierfehleinzug oder Stau. LED blinkt: Maschine erkennt einen Alarmzustand
• Kein Papier im Magazin. (Magazin nicht gewählt)
• Tonermangel usw.

- Das oben gezeigte Bedienfeld zeigt nur die Kopiererfunktionen. Siehe auch die anderen Bedienungsanweisungen für Funktionen des Drucker-Bedienfelds.

HINWEIS

● Das Touch Panel nur leicht mit dem Finger berühren.
Keine scharfen Gegenstände wie Schreibstifte, Fingernägel etc. benutzen, da sonst die Anzeige beschädigt werden könnte.
● Berührungsdisplay-Helligkeitseinstellung:
Zur Einstellung der Helligkeit des Berührungsdisplays halten Sie die Taste "C" (Löschen) gedrückt und drücken die Wahltasten für Originalformat/A3 oder die Wahltasten für Kopienformat, bis die gewünschte Helligkeit erzielt ist.
Originalformat/A3 : Schwächer
Kopienformat/A3 : Heller

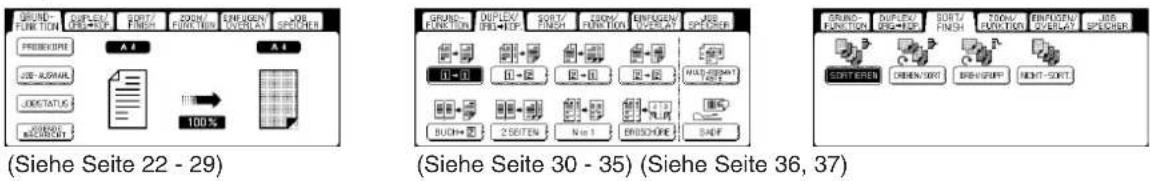

■ Symbole/Schaltflächen auf dem Touch Panel

Nr.	Funktion Siehe Seite
1	Warnanzeigen: Tauschen Sie die Tonerflasche aus : Papiervorrat auffüllen : Service rufen : Resttoner	10 - 13
2	Original-Symbol	—
3	Anzeige Originalformat	—
4	Anzeige für SADF-Funktion	34, 35
5	Anzeige Seitendrehung	—
6	Kopienzahl angeben	—
7	Anzeige Gerätestörung/Bedienfehler (E1-01, U13 etc.,)	11-13
8	Kopie-Symbol	—
9	Kopiegrößen-Anzeige	—
10	Eine Job-Taste reservieren	49
11	Anzeige Finisher-Funktionen	36, 37
12	Maschinen-Kurzbeschreibung mit Magazinwahl (Papiermagazin und Ausgabefach)	—
13	Papierstand und Formatanzeige	—
14	Papiermagazin-Wahltaste	—
15	Tandem/Remote-Tasten-Anzeige	25
16	Tandem/Remote-Taste	25

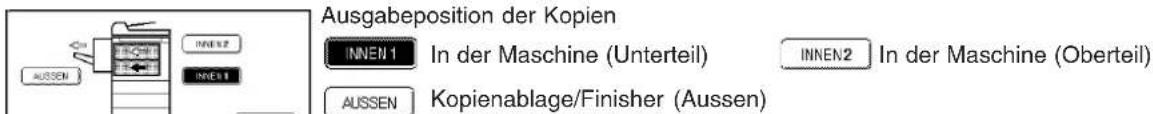

17	Anzeige Ausgabefach	11
18	Ausgabefach-Taste	11
19	Dichtenanzeige (7 Stufen)	11, 23

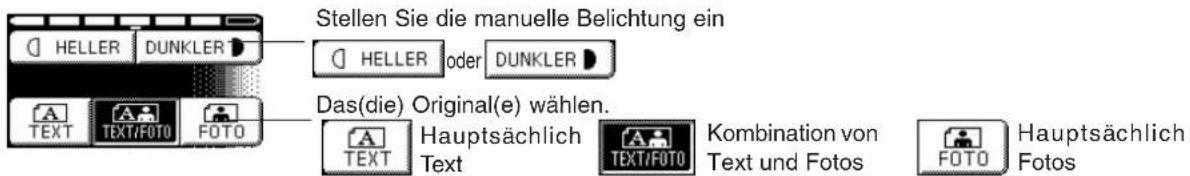

20	Manuelle Belichtungstasten (Heller und Dunkler)	11, 23
21	Originalmodus-Wahltaste (Text; Text/Foto; Foto)	11, 23
22	Anzeige von Original- und Kopienformat	—
23	Anzeige Abbildungsverhältnis	—
24	Wahl der Helligkeit	—
25	Jobende Nachricht-Taste	29
26	Jobstatus -Taste	28
27	Job-Auswahl-Taste	—
28	Probekopie-Taste	25
29	Schaltflächen Funktionsauswahl	—

■ Wenn die Kopien das gleiche Format wie das Original haben sollen (1:1)

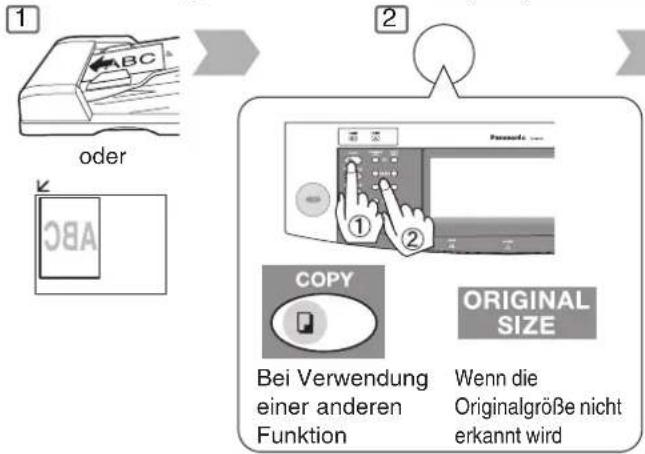

Durch die automatische Originalgrößenerkennung wird das Kopienformat automatisch gewählt.

■ Hinweis für ADF (Original-Einzug)/i-ADF (Zusatzausstattung)

Für den ADF nicht geeignete Originale:

●Papier mit sehr glatter oder behandelter Oberfläche.
●Folien
●Originale, bei denen die Einzugskante (oben) wellig, gelocht oder geknickt ist.
●Geklebte Vorlagen (Klebemontagen)
●Druckempfindliches Papier und Papier mit Durchschreibbeschichtung.
●Sehr welliges Papier
●Geheftete Originale
●Gedruckte Seiten aus einem Tintenstrahl- oder Laserdrucker.

i-ADF (Automatischer Original-Wende-Einzug)

(DA-AR250)/

ADF (Original-Einzug)

(DA-AS200)

Originalführungen

Auf die Breite der Originale einstellen.

Die Originale bis zum oberen Begrenzungspfeil einlegen

■ Hinweis zum Kopieren auf schwereres Papier, wie Postkarten (Max. 133g/m²)

HINWEIS

- Während und nach dem Kopieren kann der Lüftermotor anlaufen. Dieser Vorgang ist normal, er dient zur Kühlung des Grätes.

Leistungsmerkmale

Automatischer Original-Einzug Duplex-Kopien (DA-AR250) Zwischenblatt/Overlay

①Zum automatischen Zuführen von Originalen.
Bis zur Größe 50/A4 von Papier von 75 g/m²(bis zu 30 Größe B4 oder A3)
②Das Originalformat wird automatisch erkannt. A5 bis A3

Zweiseitiges Original

• Deckblatt
  • Folienkopie mit Trennblatt
• Zwischenblatt
• Präsentation
  • Overlay (Überlagerungskopie) (Siehe Seite 44 – 47)

■ Position des Originals

Vom ADF/i-ADF Von Originalauflage

HINWEIS

●Speicherkapazität:

Wenn der Speicher beim Scannen des Originals voll wird, erscheint die Meldung "Job nicht vollständig / Speicher nicht verfügbar (Druck-Job kann nicht beendet werden / Speicherüberlauf)" im LCD. In diesem Fall den Anweisungen im LCD folgen.

■ Kopieren mit vorgegebenen Abbildungsmaßstäben

    subgraph_OriginalSize["Original Size"]
        E1["①"] --> F1["②"]
        F1 --> G["Copy Size"]
        G --> H["OK"]
        I["ORIGINAL SIZE"] --> J["OK"]
        J --> K["OK"]

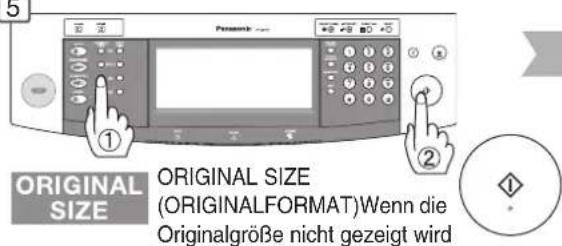

        L["Wenn die Originalgröße nicht erkannt wird"]
    end

■ Probekopieren

Gestattet es, eine Probekopie zu erstellen, bevor ein großer Satz mit verschiedenen Einstellungen kopiert wird.
    note right of B: "100"
    note right of C: "Mehrfachkopie"

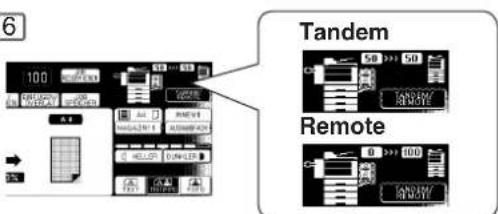

Tandem/Remote-Kopieren

Erfordert die Installation der optionalen Festplatte (DA-HD30), die Installation im Netzwerk (Siehe Seite 56, 52) und das Eintragen der Parameter im benutzten Gerät (Siehe Seite 26).

HINWEIS

- Wenn das benötigte Papierformat nicht in einem der Papiermagazine vorhanden ist, können Sie vorübergehend auch den Bypass verwenden. (Siehe Seite 10)

Der gewählte Remote-Drucker/-Kopierer muss entweder ein DP-2310 oder DP-3010 sein. Damit der Kopierer als Remote/Tandem-Kopierer arbeitet, muss er vorher entsprechend eingerichtet werden.

3

Das richtige Abbildungsverhältnis wird automatisch eingestellt. Verkleinerungs-/Vergrößerungsverhältnisse (%)

ORIGINAL SIZEORIGINALFORMAT)	Kopienformat auswählen
	A3	B4	A4 R	A5
A3 100 87 71 50
B4 115 100 82 58
A4 R 141 122 100 71
A5 200 173 141 100

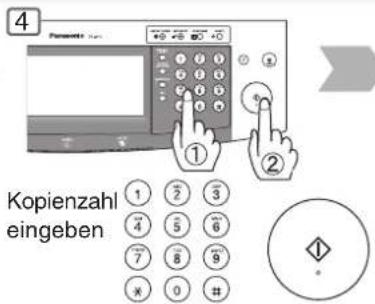

4

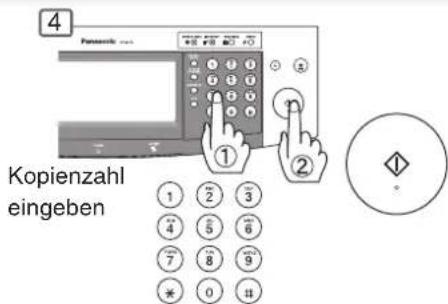

Kopienzahl eingeben (Max. 999)

345

□

Kopienzahl eingeben (Max. 999)

□

Wenn die Probekopie in Ornung ist, die Taste JA drücken, und die restliche Anzahl der Sätze wird ausgedruckt.
Wenn die Probekopie nicht in Ordnung ist, NEIN drücken, um zum Basismenu zurückzükehren. Die Einstellungen nach Becarf vomehmen, die Originale wieder auf den ADF legen, und START drücken, um eine weitere Probekopie zu erstellen. Dieser Vorgang kann wiederholt werden, bis die gewünschten Ergebnisse erzielt werden.

3

4

6

Die Probekopie-Taste erneut drücken, wenn der Probekopierbetrieb zurückgesetzt wurde.

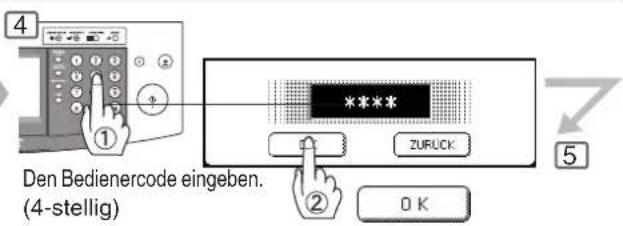

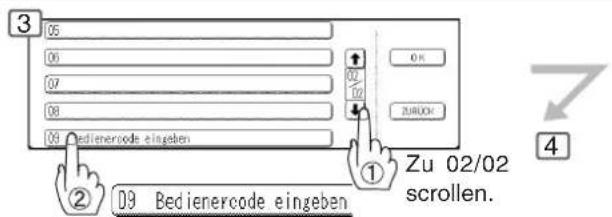

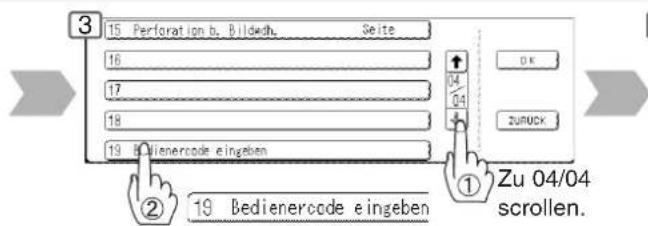

■ Tandem-/Fernkopie Einstellungen (Registrierung 1)

Für diese Funktionen müssen 2 Geräte über ein geeignetes Netzwerk miteinander verbunden sein. Der ID-Code des Hauptbedieners muss eingegeben werden.

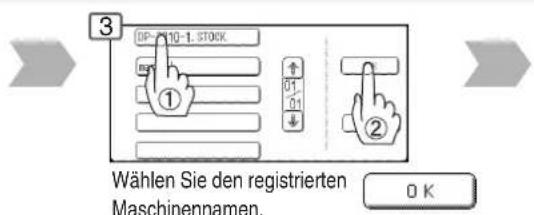

■ Tandem-/Fernkopie Einstellungen (Registrierung 2)

Wenn DP-2310 oder DP-3010 an einem Netzwerk mit einer unterschiedlichen Subnet-Maske installiert ist, so muss zuerst DP-2310 oder DP-3010 registriert werden, bevor die Tandem-/Fernkopierfunktion verwendet werden kann.

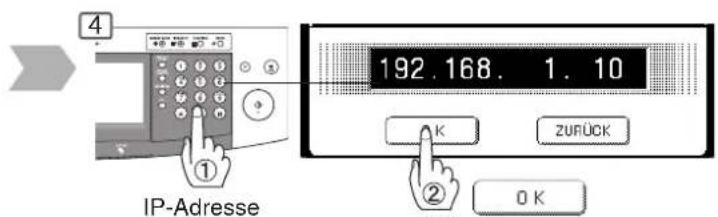

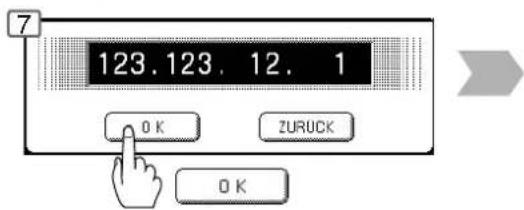

IP-Adresse Beispiel: 123.123.12.1 Fügen Sie bei Eingabe einer ein- oder zweistelligen Adresse vor der Adresse "00" bzw. "0" ein, oder geben Sie nach der Adresse " ^* " ein.

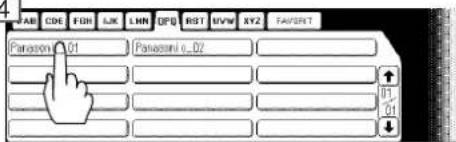

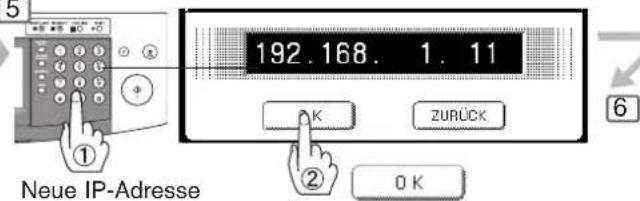

■ Tandem-/Fernkopie Einstellungen (Bearbeiten)

Zum Bearbeiten der registrierten Maschinendaten (IP-Adresse, Stationsname oder Gerätename).

1 Öffnen Sie den Bildschirm 04/04 nach dem obigen Verfahren (Registrierung).

■ Tandem-/Fernkopie Einstellungen (Löschen)

Löschen einer registrierten Maschine.

1 Öffnen Sie den Bildschirm 04/04 nach dem obigen Verfahren (Registrierung).

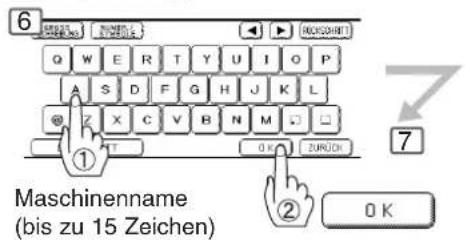

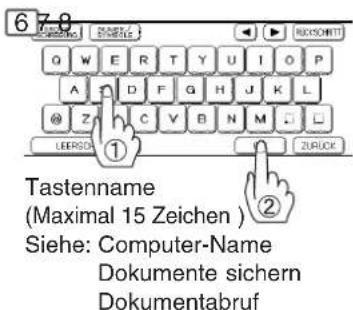

Knopfname der Tastatur

Eingabe von Großbuchstaben.

Eingabe von Nummern und

Symbolmarkierungen.

Bewegen des Cursors (____) nach links oder rechts.

Löschen des Zeichens vor dem Cursor.

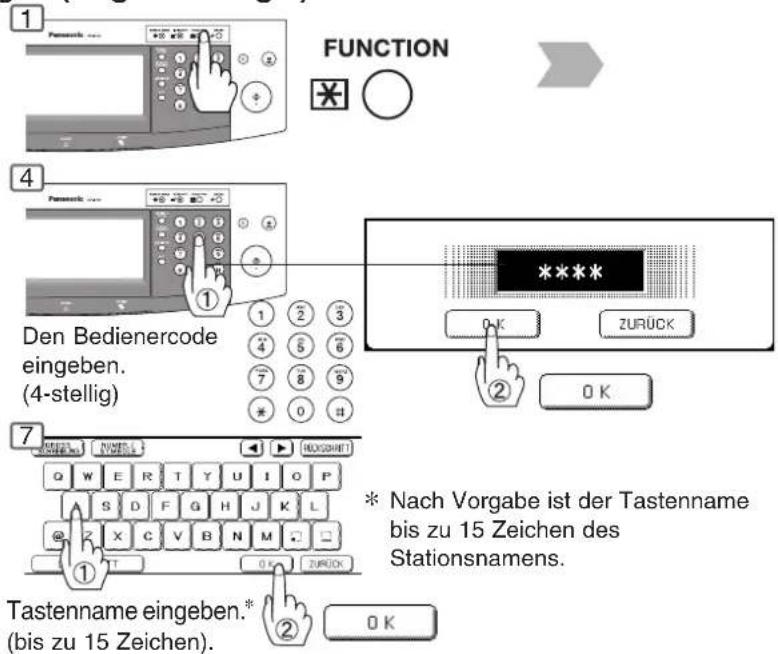

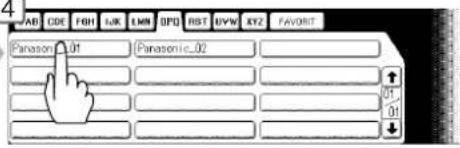

8 Geben Sie den Maschinennamen und den Tastenname auch nach dem obigen Verfahren ein (Registrierung).

□ Geben Sie den Maschinennamen und den Tastenname auch nach dem obigen Verfahren ein (Registrierung).


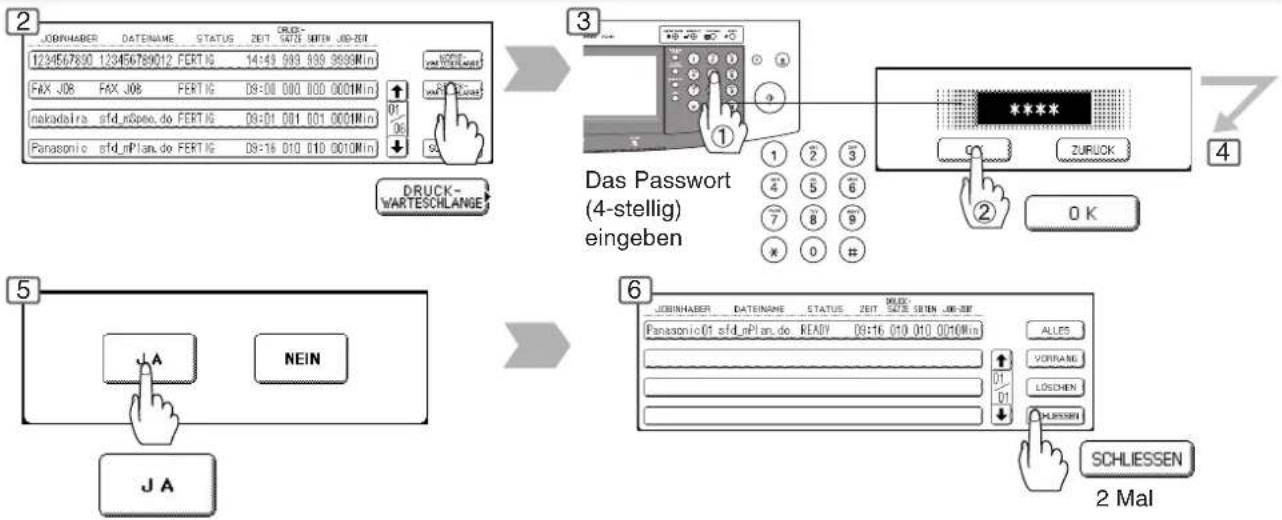

■ Job-Warteschlange

Kann sich auf eine zum Drucken wartende Job-Liste beziehen, ebenso wie auf Löschen oder Prioritätsänderung (nur für Druck-Job).

* Löschen von mehreren oder allen Jobs kann gewählt werden.

** Für Druck-Jobs kann eine Priorität nur gewählt werden, wenn das optionale Festplattenlaufwerk installiert ist.

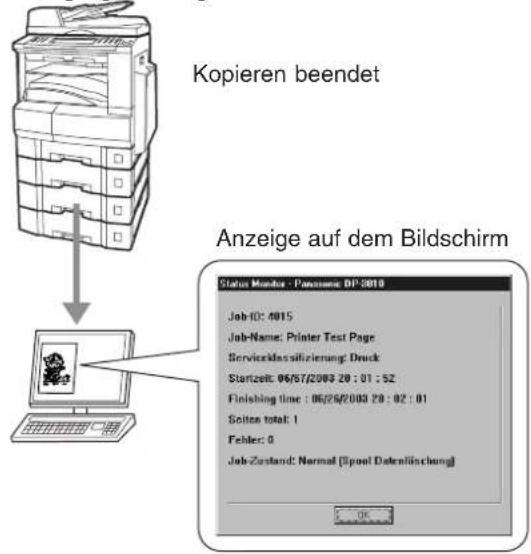

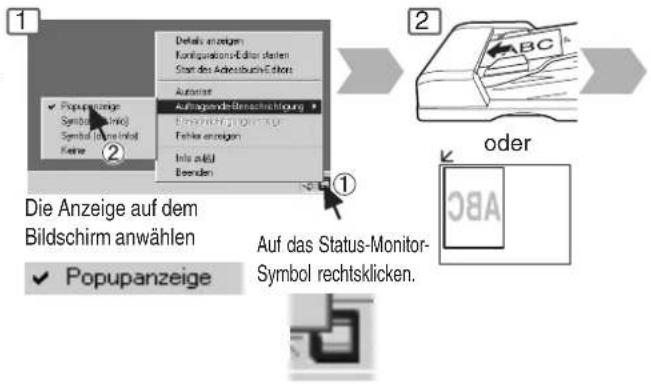

■ JOBENDE NACHRICHT

Nach Beendigung des Kopier-Jobs erscheint eine Beendigungsmeldung auf dem Bildschirm eines über ein geeignetes Netzwerk verbundenen Computers. Panasonic-DMS, mit der Maschine mitgeliefert, installieren, bevor die Beendigungsmeldung verwendet werden kann.

HINWEIS

- Die Druck-Job-Warteschlange erfordert das Passwort des verantwortlichen Bedieners, die Kopier-Job-Warteschlange dagegen erfordert kein Passwort. Die Job-Warteschlangen-Wahlfunktion steht nur zur Verfügung, wenn die optionale Festplatte installiert ist.

HINWEIS

- Diese Fertig-Benachrichtigung steht nur zur Verfügung, wenn Sie an ein Netzwerk angeschlossen sind. Um die Fertig-Benachrichtigung zurückzusetzen die ZURÜCK-Taste drücken.

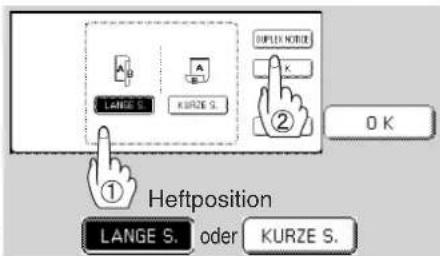

■ 1 → 2/2 → 1/2 → 2 - Kopieren

● 1 → 2 Kopie

oder

(Nur 1 → 2 Kopie)

2

- Duplex-Hinweis

"2-SEIT. DRUCK" (beidseitige Bedruckung) wird auf die Kopie gedruckt.

Rechte untere Ecke

oder

Rechte obere Ecke

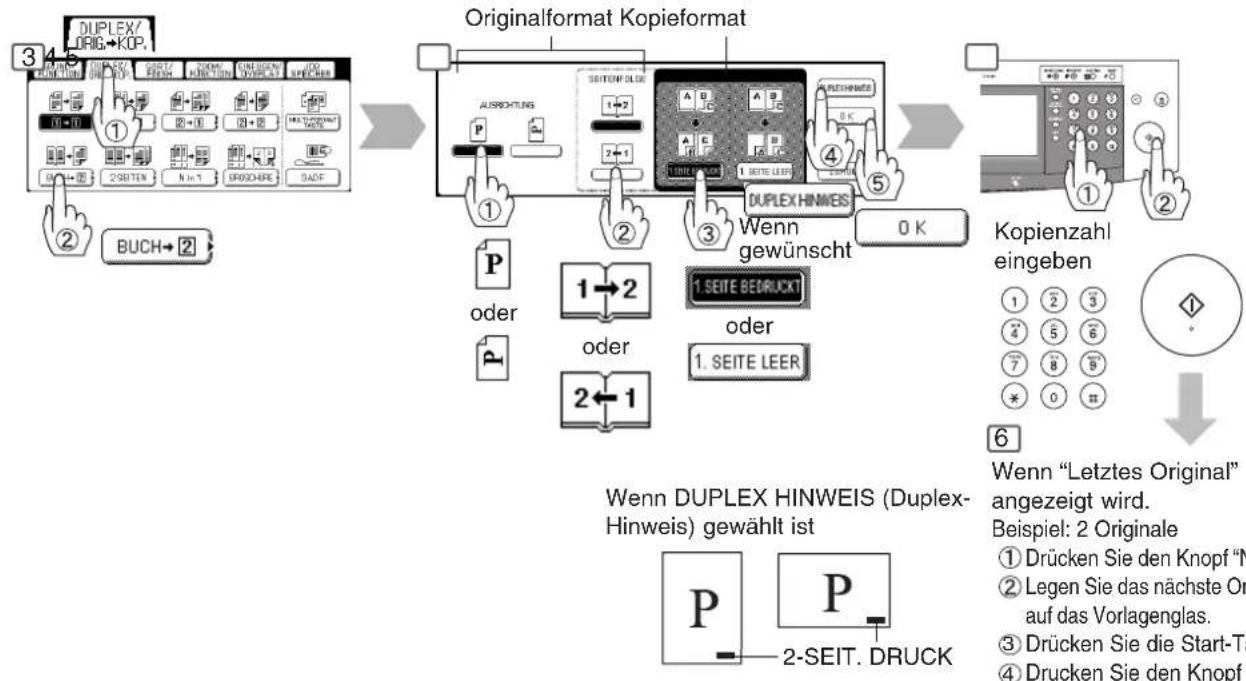

■ Buch → 2 doppelseitige Kopien

● Buch → 2 doppelseitige Kopien

(1. Seite Bild)

1

2

- Duplex-Hinweis

"2-SEIT. DRUCK" wird in der rechten unteren Ecke der Kopien aufgedruckt.
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AY
        AZ
        BA
        BB
        BC
        BD
        BE
        BF
        BG
        BH
        BI
        BJ
        BK
        BL
        BM
        BN
        BO
        BP
        BPB
        BPB
        BPB
        BPB
        BPB
    end

    subgraph Output
    end

    style Input fill:#f9f,stroke:#333,stroke-width:2px;
    style Output fill:#ccf,stroke:#333,stroke-width:2px;

■ 2-seitige Kopien

Kopieren eines beidseitigen Dokumentes im A3-Format auf zwei Blätter im A4-Format.

1

Vorlagenglas
Beispiel: Original im Format
DIN A3 A3

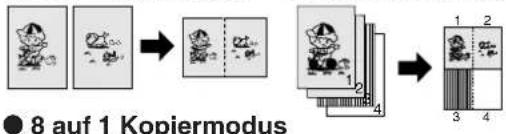

■ N in 1 Kopie

Von zwei/vier/acht 1-seitigen Originalen, Seite an Seite, auf einseitige Kopien

●2 auf 1-Kopiermodus

● 8 auf 1 Kopiermodus

● Zweiseitiges Kopieren

Von zwei 4/8/12 1-seitigen Originalen, nebeneinander, auf doppelseitige Kopien.

oder

2

Beim 2 in 1 Kopieren mit unterschiedlichen Original-Papiergrößen die gewünschte Kopiengröße mit der Kopienformat-Taste (nicht der Taste MAGAZIN im Bediendisplay) wählen.

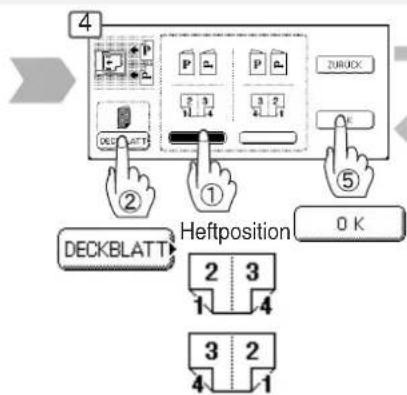

■ Broschüren-Kopie

Die Ausgabe wird so formatiert, die Kopien wie ein Zeitschrift gefaltet werden können.

Nur A4- oder A5-Originale

1

2

3

Nur
Vergrößerung/
Verkleinerung
* DieVorgabe der Kopiengröße beträgt 100%, für die Kopiengröße im Broschürenmodus kann 100% oder Verkleinerung gewählt werden.

5

Wenn "Letztes Original" angezeigt wird.

Beispiel: 2 Originale

① Drücken Sie den Knopf "Nein". Legen Sie das nächste

②Original auf das Vorlagenglas.

③ Drücken Sie die Start-Taste.

④ Drucken Sie den Knopf "Ja".

Vom Vorlagenglas:
Gleiche Vorgehensweise wie bei 2-seitigen Kopien.
●Die Kopie wird automatisch verkleinert. 2 in 1: 71%, 4 in 1: 50%, 6 in 1: 35% (4 × A4 auf A4-Format)
* Für Nr. 1 bei zweiseitigem Kopieren. "2-SEITIGER DRUCK" (beidseitige Bedruckung) wird auf die Kopie gedruckt.

■ Multiformat-Einzug

Diese Funktion verwenden, wenn gemischte A3/A4-Originale mit dem i-ADF kopiert werden. Das Originalformat kann automatisch erkannt werden, und dann können Vollformat-Kopien (1:1) oder gleichgroße erstellt werden.

A4 + A3 Originale

A4 + A4 R Kopien

Originale	Kopien
	Originalformat	Verkleinerung
A3 A3 A4/A4 RA4 A4 A4/A4 R

1

2

S-ADF-Modus

Besondere Originale (wie dünnes Papier usw.) können von der i-ADF-/ADF-Originalauflage zugeführt und unter Verwendung des Modus JOB BUILD & SADF kontinuierlich kopiert werden.

1

Die Originale einzeln oder bis zu 50 Blatt (75 g/m²) auflegen * 30 Blatt/A3, B4

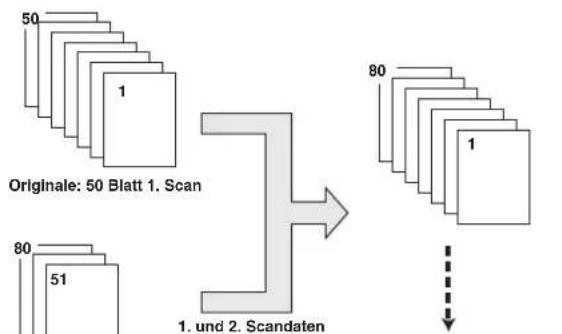

Beispiel: Um 5 Sätze sortierter Kopien von einem Original, bestehend aus 80 Seiten, zu erstellen.

Originale: Restliche 30 Blatt 2. Scan

1

Legen Sie die ersten 50 Blätter der Originale auf die i-ADF-/ADF-Originaleauflage.

HINWEIS

• Multiformat-Einzug-Funktion kann nicht kombiniert werden, ausgenommen SADF bei einer anderen Doppelseitig/Original → Kopierfunktion.
  ● Die S-ADF-Funktion kann nicht mit dem 2 → 1 und 2 → 2-Kopieren kombiniert werden.
• Optionaler Bildspeicher oder Festplattenlaufwerk kann erforderlich sein.

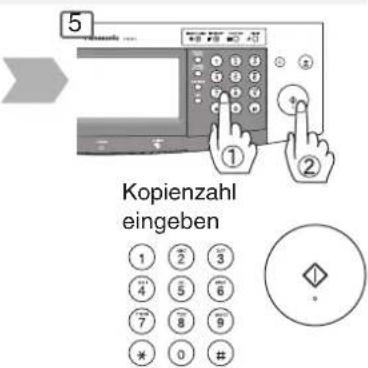

Kopienzahl eingeben

Das nächste Original innerhalb von 5 Sekunden nach der Ausgabe der letzten Kopie auflegen.
Berühren Sie den Knopf "NEIN", wenn die Meldung "Weiteres Original?" "JA oder NEIN" erscheint.

SORTIEREN
oder
DREHEN/SORT
oder usw.

Kopienzahl eingeben (Siehe 5)

Das nächste Original innerhalb von 5 Sekunden nach der Ausgabe der letzten Kopie auflegen. (30 Blatt)
Berühren Sie den Knopf "NEIN", wenn die Meldung "Weiteres Original?" "JA oder NEIN" erscheint.

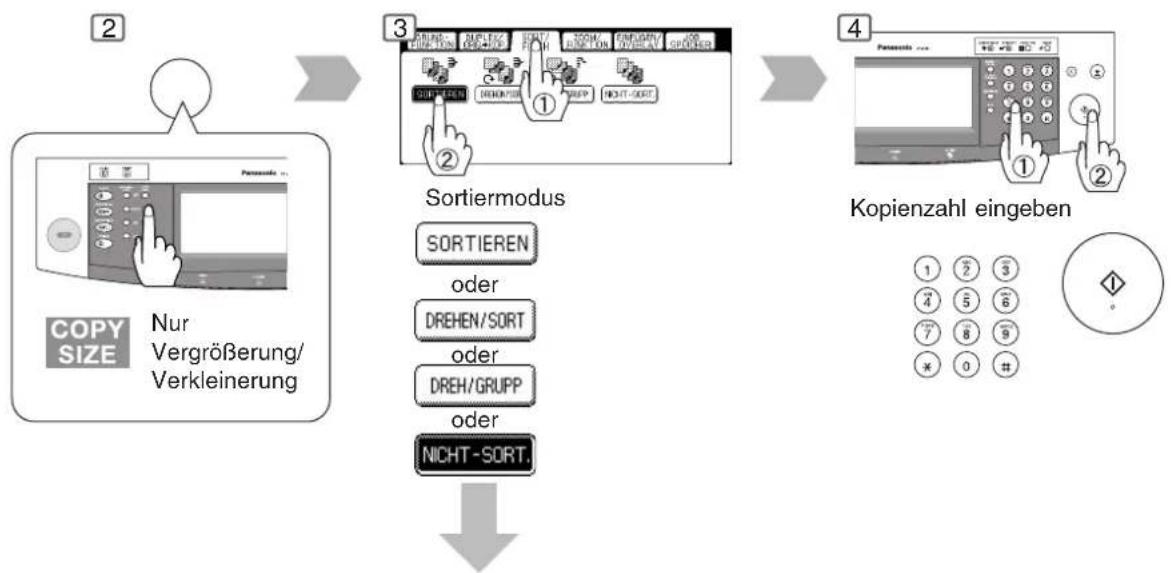

■ Bei Verwendung des Sortiermodus

Mehrere Sätze Kopien werden automatisch sortiert.

Mehrere Sätze Kopien werden automatisch sortiert und jeweils um 90 Grad gedreht abgelegt (Drehen). (Nur A4-Format)

Mehrere Sätze Kopien werden automatisch gruppiert und jeweils um 90 Grad gedreht abgelegt (Drehen). (Nur A4-Format)

Wenn der optionale Finisher (DA-FS300) installiert ist. Versatz mit elektronischem Sortieren (A4, A4R, B4, A3)

Wenn der optionale Finisher (DA-FS300) installiert ist. Versatz mit elektronischem Sortieren (A4, A4R, B4, A3)

Wenn der optionale Finisher (DA-FS300) installiert ist. Versatz mit elektronischem Sortieren bis zu max. 30 Blatt (A4, A4R, B4, A3)

Nicht sortieren

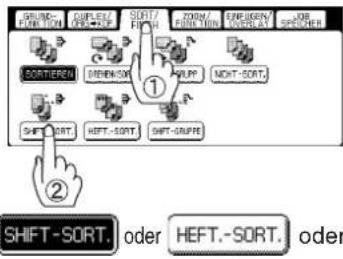

1-Fach-Finisher (DA-FS300)

Wenn der optionale Finisher installiert ist, erscheint der Bildschirm wie folgt geändert.

Für DA-FS300

Ablagefach

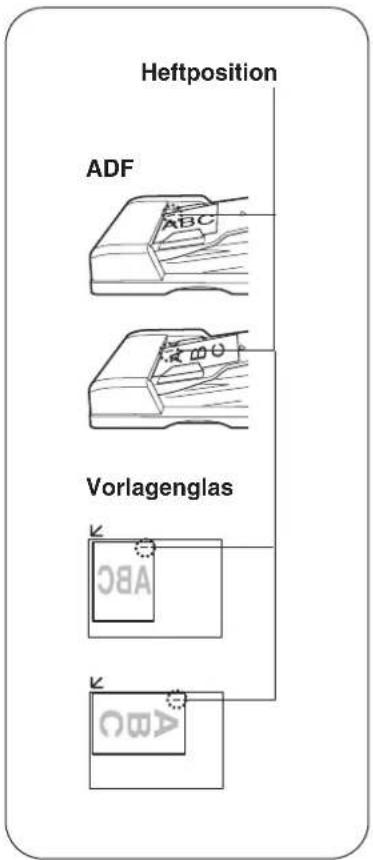

●Heften (bis zu max. 30 Blatt: A4/A4R, 30 Blatt: B4/A3)
●Verschieben elektronisches Sortieren
●Verschieben elektronisches Sortieren

Ziehen Sie bei Kopieren mit B4/A3 das Fach bis zum Anschlag heraus.

● Papierkapazität (80 g/m²)

Papierformat	Nicht-Sortieren/Rotieren	Verschieben Heften	*
A5, A4 500 500		(Max. 30 Blatt / Shift)	10 bis 30 Blatt: 45 bis 16 Sätze
			2 bis 9 Blatt: 70 bis 50 Sätze
B4, A3 250 250		(Max. 20 Blatt / Shift)	10 bis 20 Blatt: 25 bis 12 Sätze
			2 bis 9 Blatt: 70 bis 28 Sätze

(A5-Format ist nur verfügbar im Nicht-Sortiermodus)
*Beispiel: A4-Format
10 Blatt: 45 Sätze
30 Blatt: 16 Sätze

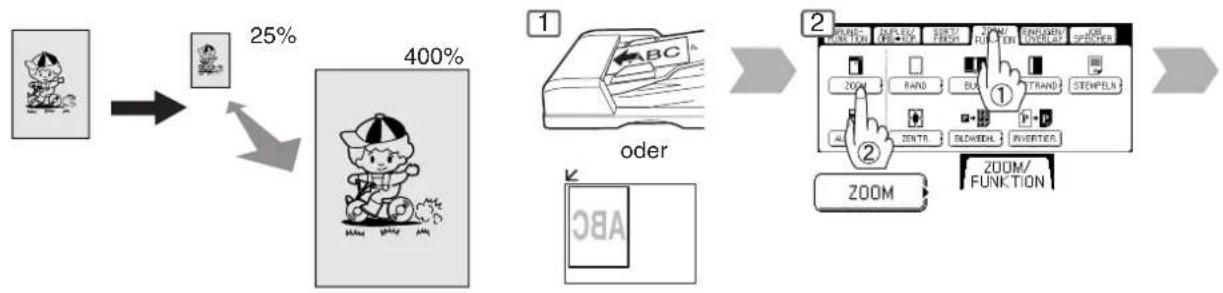

ZOOM

Kopieren mit zwischen 25% und 400% in 1%-Schritten wählbarem Abbildungsmaßstab

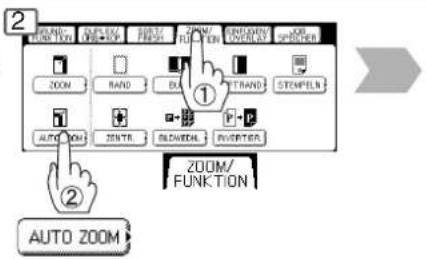

AUTO ZOOM

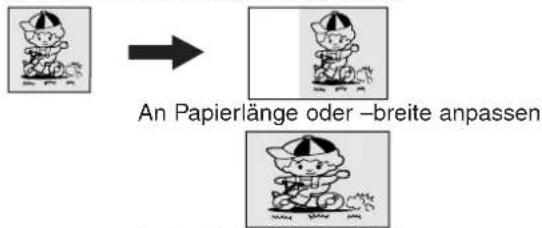

Das Zoomverhältnis für die Kopie wird automatisch an die gewählte Papiergröße angepasst.

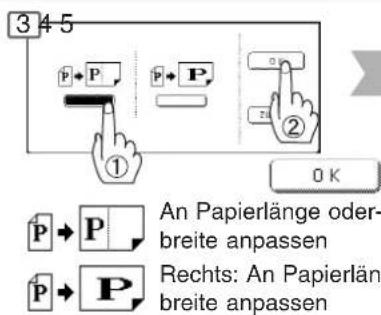

An Papierlänge oder -breite anpassen

RAND

Erzeugt einen weißen Rand (Rahmen) um die Kopie.

Löscht den Falzschatten beim Kopieren von Büchern.

ACHTUNG

HINWEIS

• Wenn Sie den Zoomfaktor über die Zifferntasten eingeben, drücken Sie zuerst die Taste "LÖSCHEN", um den Zoomfaktor zurückzusetzen. Beim Ändern des Papierformats nach dem Einstellen des Zoomfaktors bitte die Taste MAGAZIN verwenden.
  ●Für Autozoom

Wenn sich am Rand des Originals eine schwarze Linie befindet oder beim Vorhandensein von Bildern, die der Kopierer als Schwarzfläche interpretiert, können im Skyshot-Modus Fehlbelichtungen auftreten.

Wenn das Vorlagenglas im Skyshot-Modus durch eine starke Lichtquelle angestrahlt wird, kann die Position des Originals möglicherweise nicht korrekt erkannt werden.

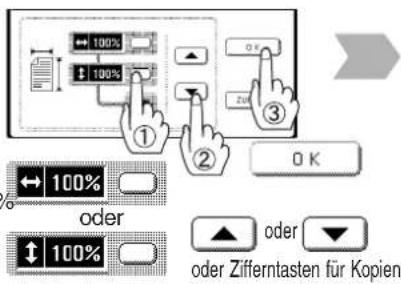

3 Gleiches Verhältnis vertikal und horizontal

Unterschiedliches Verhältnis vertikal und horizontal

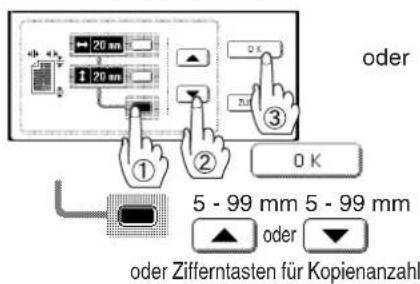

3 Gleichen Wert für vertikalen und horizontalen Leerraum

Unterschiedlichen Wert für vertikalen und horizontalen Leerraum

HINWEIS

●Zoomverhältnis

Wenn Sie den Zoomfaktor über die Zifferntasten eingeben, drücken Sie zuerst die Taste "LÖSCHEN", um den Zoomfaktor zurückzusetzen.

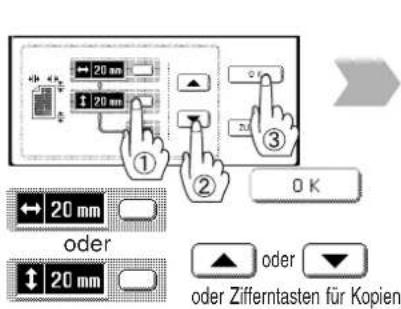

HEFTRAND

Verschiebt die Kopie nach rechts, links, oben oder unten.

Die Kopie kann automatisch auf dem ausgewählten Papier zentriert werden.

2

BILDWIEDERHOLUNG

Generiert fortlaufende Abbildungen (Bildwiederholungen) auf einem Blatt.

2

INVERTIEREN

Zur Erzielung interessanter Effekte kann eine Positiv/Negativ-Kopie erstellt werden.

●Bei Zentrieren und Bildwiederholung Kopien mit offenem i-ADF/ADF erstellen.

Die Originale vom i-ADF/ADF entfernen, bevor Zentrieren und Bildwiederholung gewähl wird.

- Originale vom I-ADF/ADF entfernen, bevor BILDWIEDERHOLUNG oder ZENTRIEREN gewählt wird. Wenn das Vorlagenglas im Skyshot-Modus durch eine starke Lichtquelle angestrahlt wird, kann die Position des Originals möglicherweise nicht korrekt erkannt werden..

Das Gleiche gilt für ein Bild, das der Kopierer als Schwarzmuster in den Modi Zentrieren und Bildwiederholung interpretiert.

Falls bei Nutzung der Randlöschung ein Teil des Bildes fehlt, schalten Sie die Randverkleinerung im Funktionsmodus auf EIN (siehe Seite 52).

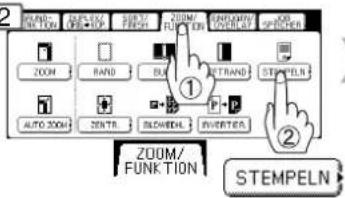

■ STEMPELN (Seitennummerierung)

Die Seitenzahl kann automatisch auf jede Seite gedruckt werden.

Seitennummern kann im

Funktionsmodus geändert

werden.

Die Grundeinstellung des

Formates ist "-n-"

(Siehe Seite 53).

1

i-ADF

(Automatischer

Original-Wende-

Einzug)/nur mit

ADF*

2

Das Datum kann automatisch auf jeder Seite aufgedruckt werden.

■ STEMPELN (Ausgabennummer-Stempel)

Die Ausgabennummer kann automatisch auf jeder Seite aufgedruckt werden.

1

i-ADF

(Automatischer

Original-Wende-

Einzug)/nur mit

ADF*

2

HINWEIS

* Beim Kopieren des Stempelmodus kombiniert mit dem Modus N in 1 kann der Stempelmodus vom Vorlagenglas her verwendet werden.

    subgraph Inputs
        H["DATUMS -STEMPEL"] --> I["Ausrichtung"]
        I --> J["oder"]
        J --> K["P"]
        K --> L["P"]
        L --> M["OBSODATUM"]
        M --> N["01/06/2003"]
        N --> O["WEIKELN"]
        O --> P["OK"]
    end

    subgraph Stempelposition
        Q["Stempelposition"] --> R["Stempeldatum, falls von Ihnen geändert"]
        R --> S["01/06/2003"]
        S --> T["WEIKELN"]
        T --> U["OK"]
    end

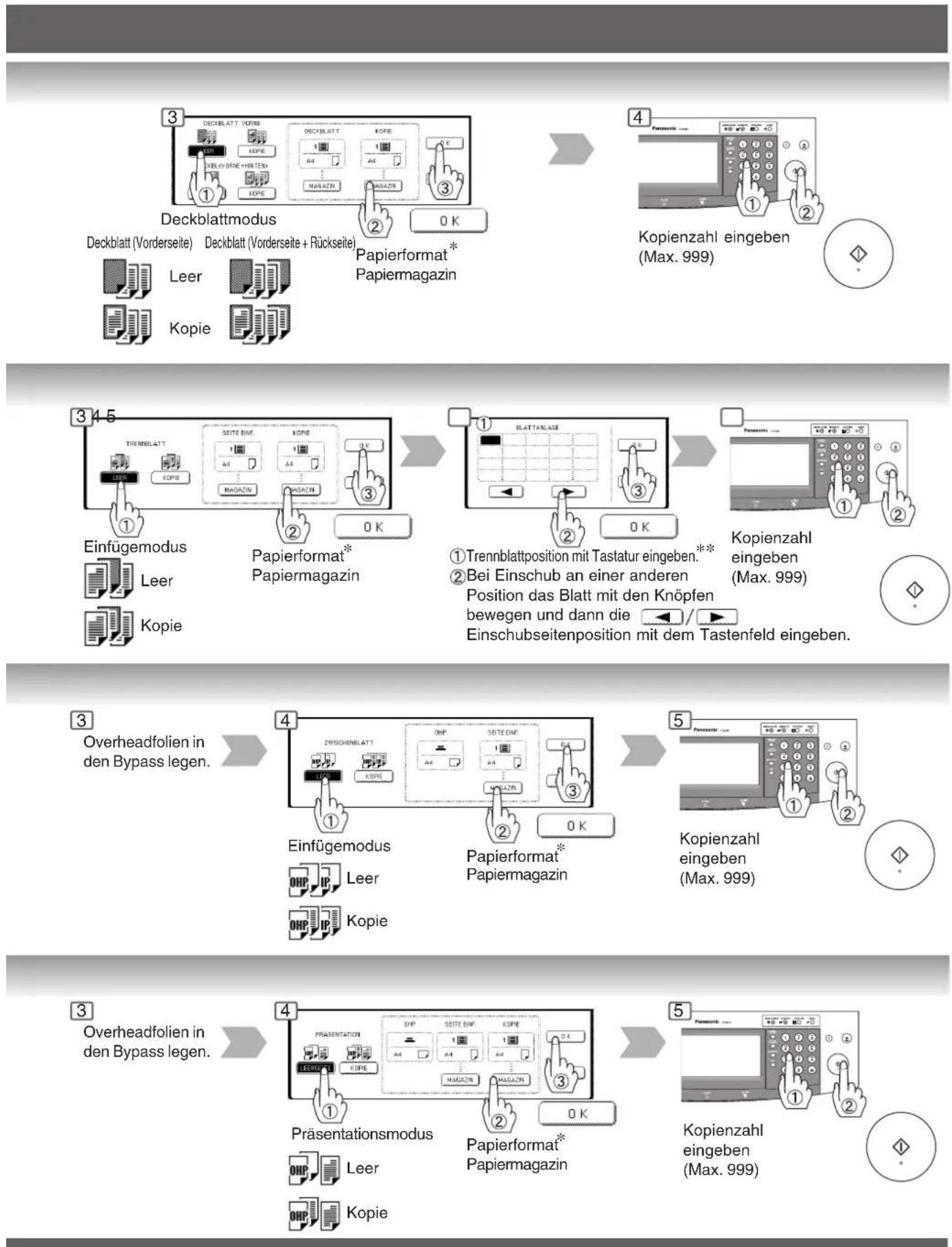

Deckblatt

Deckblatt (Blätter) zu den Kopien hinzufügen.
    subgraph_Leeres_Blatt["Leeres Blatt"]
        A1["Original"] --> B1["Leeres Blatt"]
        B1 --> C1["Final Output"]
        D1["Original"] --> E1["Farbiges Papier"]
        E1 --> F1["Final Output"]
    end
    subgraph_Kopiertes_Blatt["Kopiertes Blatt"]
        G1["Original"] --> H1["Farbiges Papier"]
        H1 --> I1["Final Output"]
        J1["Original"] --> K1["Farbiges Papier"]
        K1 --> L1["Final Output"]
    end

1

i-ADF

(Automatischer Original-Wende-Einzug)/nur mit ADF

2

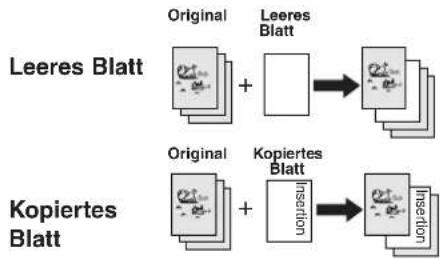

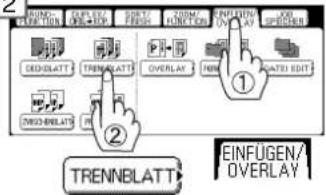

■ Folienkopie mit Trennblatt

Trennblatt zwischen die Folien legen.

1

i-ADF

(Automatischer Original-Wende-Einzug)/nur mit ADF

2

■ Zwischenblatt

Fügt zwischen Overheadfolien leere Zwischenblätter oder Kopien ein.
1

i-ADF

(Automatischer Original-Wende-Einzug)/nur mit ADF

2

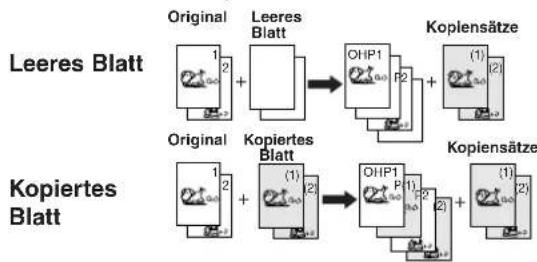

■ Präsentation

Fügt Papier zwischen Overheadfolien ein und erstellt zusätzlich Kopiensätze.

1

i-ADF

(Automatischer Original-Wende-Einzug)/nur mit ADF

2

HINWEIS

HINWEIS

* Format u. Ausrichtung von Papier und Folie müssen gleich sein.

**Vor der angezeigten gewählten Seite einzuschiebendes Leerblatt

■ Overlay (Überlagerungskopie)

Überlagert ein zweites Bild über das erste durch Verwendung eines zweiten Originals.

Erste Seite

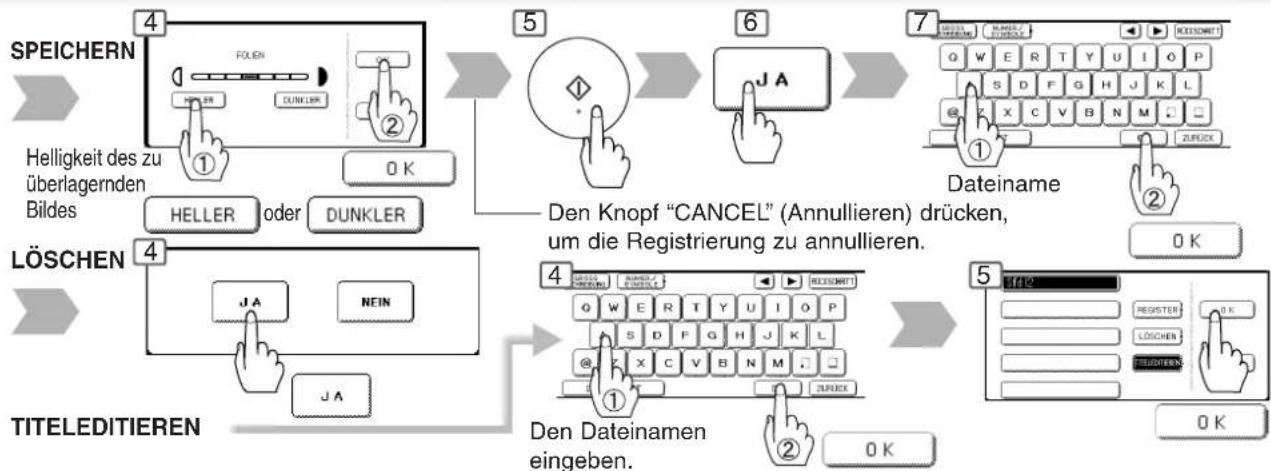

Es stehen drei Datei-Edit-Möglichweiten in der Form-Overlay-Funktion zur Verfügung.

Registrieren: Neue Datei zufügen* (Max. 5 Dateien)

Löschen : Registrierte Datei löschen

Titel bearbeiten: Titel einer Datei ändern

123

oder

(Nur registrieren)

* Bis zu 5 Bilder können registriert werden. Wenn unter der gewählten Taste bereits ein Bild gespeichert ist, wird dieses überschrieben.
* Wenn die optionale Festplatte (DA-HD30) nicht installiert ist, nach Schritt 2 weitergehen zu Schritt 4, "Löschen".

Form-Overlay

Ein im Speicher vorhandenes Bild auf das Kopierbild überlagern.

Archiv

1

2

■ Jobspeicher

Fünf Kopierjobs können im Speicher (M1 bis M5) für späteren Abruf abgelegt werden.

Richten Sie den zu speichernden Kopierjob ein.

Speichern eines Kopierjobs

HINWEIS

● Die Funktion zum Wählen der Datei steht nur zur Verfügung, wenn das optionale Festplattenlaufwerk (DA-HD30) installiert ist.

Wenn das optionale Festplattenlaufwerk nicht verwendet wird, ist nur eine Datei wählbar.

- Wenn das Bild nicht im Speicher für Overlay vorhanden ist, ist die Form-Overlay-Funktion nicht wählbar.

Helligkeit des überlagerten Bildes

Kopienzahl eingeben
(Max. 999)

Vom Vorlagenglas gleiches: Gleiches Verfahren wie für Form-Overlay

Wählen, um das Overlay-Bild für spätere Verwendung im Speicher zu speichern.

Kopienzahl eingeben (Max. 999)

Vom Vorlagenglas:

Anzeige "Weitere Originale?"

Beispiel: 2 Originale.

①Drücken Sie den Knopf "Nein".
②Legen Sie das nächste Original auf das Vorlagenglas.
③Drücken Sie die Start-Taste.
④Drucken Sie den Knopf "Ja".

Aufrufen eines Kopierjobs.

M1, M2, M3, M4, M5

Kopienzahl eingeben (Max. 999)

HINWEIS

• Der Jobspeicher-Modus wird nicht gelöscht, auch wenn die Netzschalter auf Aus gestellt werden.
• Beim Speichern eines neuen Jobs an einem programmierten Speicherplatz wird der vorher an dieser Stelle vorhandene Job überschrieben und gelöscht.
  ● M1, M2 kann als manueller Skyshot-Modus durch Einstellung des Anwenderfunktionsmodus verwendet werden.

■ Gleichzeitiges Kopieren

Der nächste Job kann reserviert werden, auch wenn der gegenwärtige Job noch nicht abgearbeitet ist.

(Erfordert Installation des optionalen Festplattenlaufwerks/DA-HD30.)

1. Job
   1

   oder

2

Wählen Sie die Funktion

■ Energiesparen (Schlafmodus/Ausschaltmodus)

Diese Funktion kann Energie sparen, während der Kopierer nicht benutzt wird.

Energiesparfunktion Schlafm./Ausschaltmodus

**
Löschen

ENERGY SAVER

oder

Automatischer Eintritt in Schlaf-/Auto-Aus-Modus 15 Minuten nach der letzten Kopie.

ENERGY SAVER

Aktivieren

Anzeige

Blinken: Energiesparmodus Dauerndes Aufleuchten: Schlafmodus

Einstellungen Leistungsaufnahme Vorwärmzeit
Normalbetrieb	ca. 140 W	-
Energiesparen	ca. 28 W	Min. 30 sec.
Schlafm.	ca. 18 W	35 Sek.
Shutdown ca. 4 W		35 Sek.

Die Maschine schaltet nicht auf Schlafmodus wenn der Wochen-Timer gewählt ist.

■ "Skyshot" Modus

Die Skyshot-Funktion verhindert, das beim Kopieren von Originalen bei geöffnetem ADF bzw. geöffneter Originalabdeckung schwarze Ränder auf der Kopie erscheinen.

Zwei Arten von SKYSHOT stehen zur Verfügung

Manuelle und digitale Skyshot-Betriebsarten : Der Abtastbereich (Format) ist nicht vorgegeben.

Manueller Skyshot : Der Abtastbereich (Format) wird im Speicher voreingestellt (M1 und M2).

Manuelle und digitale Skyshot-Betriebsarten

Normal

Vorgabe Qualität*

Wählen Sie diese Einstellung für besonders klare Wiedergabe.

In der Grundstellung ist die Skyshot-Funktion auf "NORMAL" eingestellt, d.h. alle Originale werden nur einmal abgetastet. Kommt es hierbei im Randbereich zu Streifen, ändern Sie die Einstellung auf "QUALITÄT". In dieser Einstellung werden die Originale immer zweimal abgetastet, um so die Streifenbildung nochmals zu minimieren. (Siehe Seite 52)

1

Öffnen des i- ADF/ADF.

Kopienzahl eingeben (Max. 999)

HINWEIS

* Bei Kopieren im Qualitätsmodus kombiniert mit 1→2, BUCH→2, 2 SEITEN bzw. N in 1 wird der Qualitätsmodus zum Normalmodus umgeschaltet.

** Schlafmodus/Ausschaltmodus sowie die entsprechende Timer können vom Hauptbediener aktiviert werden. (Siehe S. 55)

- Wenn sich am Rand des Originals eine schwarze Linie befindet oder beim Vorhandensein von Bildern, die der Kopierer als Schwarzfläche interpretiert, können im Skyshot-Modus Fehlbelichtungen auftreten.

■ Unterbrechungsfunktion

Diese Funktion kann einen Kopierjob stoppen, um zwischendurch andere Kopien zu erstellen.

Manueller Skyshot

● Manueller Skyshot muss in den Kopierereinstellungen eingegeben werden. (Siehe Seite 52)

* Die Vorgabegröße M1/M2 kann mit dem Funktionsmodus geändert werden. (Siehe Seite 57)

HINWEIS

• Bei Verwendung des i-ADF legen Sie ein Original auf die mittlere Position des i-ADF Originaleinzugfaches. Das i-ADF Originaleinzugsfach kann nur Normalpapier von 50 bis 105 g/m² einziehen.
• Bei Verwendung des manuellen Skyshot-Modus (M1 und M2 sind eingeschaltet) kann der jeweils andere Jobspeicher nicht verwendet werden.

• Wenn das Vorlagenglas im Skyshot-Modus durch eine starke Lichtquelle angestrahlt wird, kann die Position des Originals möglicherweise nicht korrekt erkannt werden.

• Ändern der Grundeinstellungen des Kopierers über den Funktionsmodus Vorgehensweise
    note right of C: Optionale Zusatzausstattung

Allgemeine Funktionen:

Ändern der Ausgangsbetriebsart der Maschine

●Vorgabebetrieb beim Einschalten, manuelle Zugabe von Toner usw.

(Siehe Seite 52)

Für den verantwortlichen Bediener:

Papiergröße, Finisherfach/Heftmodus, Abteilungszähler,

Netzwerk-TCP/IP-Einstellungen usw.

(Siehe Seite 55, 56)

Vorgehensweise

HINWEIS

- Die Wahl weiterer Funktionseinstellungen wird in den jeweiligen Handbüchern der einzelnen optionalen Zusatzgeräte erläutert.

Kopierer-Einstellungen:

Ändern der Ausgangskopierbetriebsart

● Vorgabefunktion für jeden Kopiermodus (Siehe Seite 52, 53)
Für den verantwortlichen Bediener:
Papiergrößenpriorität, Originalmodus, Kontrast,
SADF-Modus Originalgröße für manuellen Skyshot-
Modus usw.
(Siehe Seite 57)

Drucker-Einstellungen:

Ändern der Ausgangsdruckerbetriebsart

● Vorgabefunktion für jeden Druckmodus (Siehe Seite 54)
Für den verantwortlichen Bediener:
Job-Fertigstellungszeit, Seitenschutz, Fehlerseitendruck, Spulfunktion, PS-Konfiguration, Fontlistendruck, Halten der Mailbox-Daten usw.
(Siehe Seite 58)

SCANNER EINSTELLUNGEN:

Ändern der Ausgangs-Scannerbetriebsart

● Originalmodus, Kompression, Auflösung SADF-Mdus, Adressbuch, etc. (Siehe Seite 53)
● Die Kopiererfunktion für Endbenachrichtigung funktioniert auch ohne die Scanner-Option.

Fax/E-Mail Einstellung:

Ändern der Ausgangsbetriebsart für Fax/E-Mail (i-Fax) Beziehen Sie sich auf die Bedienungsanleitung (für die Fax/E-Mail-Funktion).

Im Hauptbedienermodus: Einstellen der Funktionsparameter

Zugangscode 4-stellig

Die gewünschten
Funktionsparameter entsprechend der
Displayanzeige einstellen.

■ Allgemeine Funktionen

Seite Nr.	Einstellungen	Funktionsmodus	Standardeinstellung
		Einschalt-Betriebsart wählen.●Kopie, Drucker, Scanner	Kopie00 Einschaltstatus
	Kopiendichtesteuerung	Einstellung für Aktivieren der manuellen Dichtesteuerung.●Aus, Ein	AUS01 Manuelle
01/02		Gibt manuell Toner hinzu.●Aus, Ein	AUS02 Manuelle Tonerzufuhr
		Zeigt den Sortierspeicherstatus an.●Aus, Ein	AUS03 Speichersortieren
	04 Abteilungszähler	Zeigt den Abteilungszähler an.	Lassen Sie sich von Ihrem autorisierten Fachhändler beraten
02/02		Passwort des verantw. Bedieners erforderlich.09	VERANTW. BEDIENER

■ Kopierer-Einstellungen

Seite Nr.	FunktionsmodusEinstellungen		Standardeinstellung
01/04	00 Heftrandbreite	Wählt den Heftrandverschiebungswert.●5 mm, 10 mm, 15 mm, 20 mm	10 mm
	01 Randlöschvorgabe	Wählt die Randbreite.●5 mm, 10 mm, 15 mm, 20 mm	5 mm
	02 Buchfunktion	Einstellung Breite des Falzschatten-Bereichs.●15 mm, 20 mm, 25 mm, 30 mm	20 mm
	03 Randreduktion-Vorwahl	Einstellung der Verkleinerung für die Randfunktion (Rahmen).●Nein, Ja	Nein
	04 Doppelseitigvorgabe	Legt den Vorrang für den Duplexmodus fest.●Nein, 1 auf 2, 2 auf 2 oder Buch/2	Nein
02/04	05 N-in-1-Vorgabemodus	Wählt den n-in-1 Vorgabemodus●2 auf 1, 4 auf 1, 8 auf 1	2 auf 1
	06 Trennung d. Abbildungen N in 1	Wählt, ob Kantenlöschen deaktiviert werden soll oder nicht.●Nein, Ja	Nein
	07 Broschüre Vorgabe-Vergrößerung	Wählt die Broschüre-Vergrößerung.●100 %, Verkleinern	Verkleinern
	08 Manuelle und digitale Skyshot-Betriebsarten	Aktiviert oder deaktiviert die Verwendung der Digitalen Skyshot-Funktion.●Keine, Freiformat, Parallel	Normal
	09 Manueller Skyshot	Aktiviert oder deaktiviert die Verwendung der manuellen Skyshot-Funktion.●Aus, M1 An, M2 An, M1, M2 An	AUS

■ Kopierer-Einstellungen

Seite Nr.	Einstellungen	Funktionsmodus Standardeinstellung
03/04	10 Auto-Kontrasteinstellung	Aktiviert oder deaktiviert die automatische Belichtungssteuerung.●Nein, Ja	Ja
	11 Sortierpriorität ADF	Wählen Sie die Grundstellung der Sortierfunktion aus.●Keine (Nicht-Sortieren), Sortieren, Heften, Gruppieren, Verschieben	Sortieren
	12 Sortierpriorität Vorlagenglas	Wählen Sie die Grundstellung der Sortierfunktion aus.●Keine (Nicht-Sortieren), Sortieren, Heften, Gruppieren, Verschieben	Keine
	13 Stempel-Vorgabemodus	Wählt den Stempel-Modus.●Seite, Datum, Ausgabe	S.
	14 Seitenzahlen-Stil	Wählt den Stil für Seitennummerierung.●-n-, n/m	-n-
04/04	15 Perforation b. Bildwdh.	Wählt die Perforation.●Kein, Druck	Drucken
	19 VERANTW. BEDIENER	Hauptbediener ID Nr. Eingabe

■ Scanner-Einstellungen

Seite Nr.	Einstellungen	Funktionsmodus	Standardeinstellung
01/02	00 Einstellungen drucken	Zum Drucken der Scanner-Einstellungen.●Stop, Start	Start
	01 Originalmodus-Vorwahl	Stellt die Originaleinstellung ein.●Text, T/F (Text/Foto), Foto	T/F
	02 Kompressionsmodus-Vorgabe	Stellt die Kompressionsmodus-Einstellung ein.●MH, MR, MMR, JBIG	JBIG
	03 Auswahl Auflösung	Stellt die Auflösungseinstellung ein.●150 dpi, 300 dpi, 600 dpi	600 dpi
	04 S-ADF-Modus	Stellt die SADF-Moduseinstellung ein.●Nein, Ja	Nein
02/02	05 Bindeposition, doppelseitiges Original	Stellt die Bindeposition, doppelseitige Originaleinstellung ein.●Langer Rand, kurzer Rand	Lange Seite
	06 Neue Adresse zufügen	Zum Einfügen einer neuen Adresse.●PC, DD, FTP	0.0.0.0
	07 Adressbuch editieren	Zum Editieren des Adressbuchs.(Siehe Seite 68)
	08 Adresse löschen	Zum Löschen der Adresse.

Drucker-Einstellungen

Seite Nr.	FunktionsmodusEinstellungen		Standardeinstellung
01/04	00 Anzahl der Drucke	Max. eingebbare Kopienzahl●1 ~ 999	1
	01 Papierformat	Stellt die Papierformat-Einstellung ein.●A3, B4, A4, B5, A5, 8 × 13 , 8.5 × 13 , Ledger, Legal, Letter, Invoice	A4
	02 Papiermagazin	Wählt die Druckrichtungseinstellung.●Auto, Bypass, Mag. 1, Mag. 2, Mag. 3, Mag. 4	Auto
	03 Ausgaberichtung	Wählt die Druckrichtungseinstellung.●Hochformat, Querformat	Hochformat
	04 Autom. Magazinwahl	Wählt die automatische Magazineinstellung.●Aus, Ein	Ein
02/04	05 Doppelseitig drucken	Stellt die doppelseitige Druckeinstellung ein.●Aus, Ein	AUS
	06 Bindeposition	Stellt die Bindeposition ein.●Langer Rand, kurzer Rand	Lange Seite
	07 Auflösung	Stellt die Auflösungseinstellung ein.● 1200 × 600 , 600 × 600 , 300 × 300	600 × 600
	08 Schriftart (PCL)	Stellt die Schriftart von (PCL) ein.●0 ~ 99	0
	09 Symboltabelle (PCL)	Löscht ein Kopierziel●0 ~ 35	11
03/04	10 Dichte (PCL)	Stellt die Dichte ein (PCL).●0.44 - 99.99	10.00
	11 Punktgröße (PCL)	Stellt die Punktgröße ein (PCL).●4.00 - 999.75	012.00
	12 Zeile/Seite (PCL)	Stellt Zeilen/Seite ein (PCL).●5 - 123	60
	13 Rückkehrzeichen (PCL)	Stellt Zeilenschaltung/Rücklauf ein (PCL).●CR, CR + LF	CR
	14 Gegenseitig A4/LTR	Wandelt automatisch A4 auf Letter um.●Aus, Ein	AUS
04/04	15 Mailbox-Speicherstatus	Zeigt den Sortierspeicherstatus der Mailbox an.●Speicher, Box
	16 Daten drucken	Stellt die Druckdaten ein.●Stop, Start	Start
	19 Bedienercode eingeben	Hier wird die ID-Nummer des verantwortlichen Bedieners eingegeben (Passwort).

Allgemeine Funktionen

Seite Nr.	Einstellungen	Funktionsmodus	Standardeinstellung
01/08	00 Einstellungen drucken	Setzt das Grundmenü auf Benutzereinstellungen zurück● Stop, Start	Start
	01 Papierformat	Einstellung für alle Papiermagazine.●A3, B4, A4, A4R, B5, B5R, A5, A5R, 8 x 13, 8.5 x 13, Ledger, Legal, Letter, LetterR, Invoice	Lassen Sie sich von Ihrem autorisierten Fachhändler beraten
	02 A4R/A5 Formatwahl	Grundeinstellung des Bypass-Papierformates.●A4R, A5	A4R
	03 B5R/A5R Formatwahl	Grundeinstellung des Bypass-Papierformates.●B5R, A5R	B5R
	04 Spezial Papiermagazin 1	Zuweisung eines Papiermagazins mit Sondermaterial (Beisp: farbig).●Kein, Papiermagazin 1, Papiermagazin 2, Papiermagazin 3, Papiermagazin 4, Bypass	Keine
02/08	05 Spezial Papiermagazin 2	Sondermaterial (Beisp: farbig).●Kein, Papiermagazin 1, Papiermagazin 2, Papiermagazin 3, Papiermagazin 4, Bypass	KeineZuweisung eines PapierMagazin 4, Bypass
	06 Auto-Papierdrehung	Der Kopierer dreht automatisch das Bild und druckt es auf ein anderes Format, wenn das Magazin leer ist (A4/A4R).●Aus, Ein	AUS
	07 Kopienausgabefach	●Äusseres, Inneres 1, Inneres 2	Innen 1Einstellen des Ausges
	08 Druckausgabefach	Einstellen des Ausgabefaches für den Drucker.●Äusseres, Inneres 1, Inneres 2	Innen 1
	09 Fax/E-Mail Ausgabefach	Einstellen des Ausgabefaches für Fax/E-Mail●Äusseres, Inneres 1, Inneres 2	Innen 1
03/08	10 Automatische Rückstellung	● Keine, 30 Sekunden, 1 min., 2 min., 3 min., 4 min.	1 minEinstellung der Rückstellzeit
	11 Stromspar-Timer	●1 - 240 Minuten	15Einstellen der Rückstellzeit für das Ausges
	12 Energiesparmodus/Ausschaltmodus	●Schlaf, Auto-Aus	Schlafm.Einstellen des Schlaf-/Ausschalt
	13 Schlaf-/Ausschalt-Timer	●Keine, 1 - 240 Minuten	15Einstellen des Schlaf-/Ausschalt
	14 Sprachenwahl-Priorität	●Aus, Ein	AUSGewünschte Sprache für das Dis
04/08	15 Sprachenauswahl	●Deutsch, Französisch, Holländisch	DeutschGewünschte Sprache für das Ausges
	16 Tasteneingabeton	●Aus, Leise, Laut	LeiseTasteneingabeton beim Berühre
	17 Original-Einlegen-Signalton	●Nein, Ja	NeinSignalton, wenn Original eingele
	18 Orig. ein. ton. ADF	●Nein, Ja	JaSignalton, wenn Original im ADF ein
	19 Abteilungszählermodus	Überwacht die Kopierernutzung jeder Abteilung (Abteilungszähler) (1) Druckverwendung jeder Abteilung (2) Druckgrenze jeder Abteilung (3) ID-Code jeder Abteilung	Lassen Sie sich von Ihrem autorisierten Fachhändler beraten

Allgemeine Funktionen

Seite Nr.	FunktionsmodusEinstellungen		Standardeinstellung

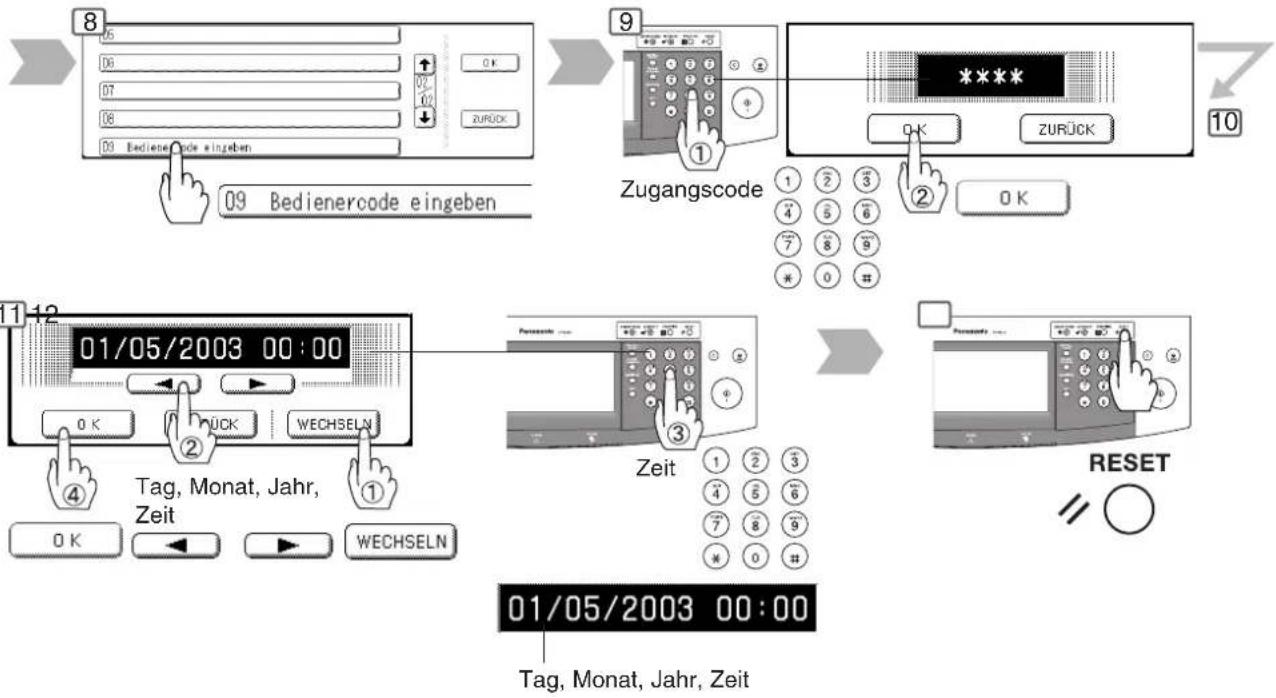

05/08	20 Datum/Zeiteinstellung	Stellt das Datum und die Uhrzeit ein●Tag, Monat, Jahr, Zeit
	21 Wochen-Timer	Stellt den wöchentlichen Ein/Aus-Timer ein.●Aus, Ein	AUS
	22 Sommerzeit	Stellt die Sommerzeit ein.●Nein, Ja	Nein
	23 DHCP-Funktion	Stellt die DHCP-Funktion ein.●Nein, Ja	Nein
	24 Datum/Zeiteinstellung	Stellt die Anwender-IP-Adresse ein**●3 Stellen × 4	0. 0. 0. 0
06/08	25 TCP/IP Subnet-Maske	Zeigt die Subnetz-Maske für dieses Gerät.●3 Stellen × 4	0. 0. 0. 0
	26 Vorgabe Gateway	Zeigt die Gateway-Adresse (Default-Router).**●3 Stellen × 4	0. 0. 0. 0
	27 DNS-Server-Adresse	Stellt den DNS-Server ein.**●Nein, Ja	Nein
		Zeigt die MAC-Adresse an.28 MAC Adresse
	29 Festplattenformatierung	* Starten der Festplattenformatierung.●Stop, Start	Stop
07/08	30 Festplatten-Fehlerprüfung	Wählt die Festplatten-Fehlerprüfung●Stop, Start	Stop
	31 Adressbuch-Gruppen-ID	Eingabe der Gruppen-ID für Adressbuch.●0 ~ 99	0
		Eingabeparameter der Anwendermaschine.32 Tandem-Benutzerparameter
	33 Gemeinschaftsname (1)	Wählen, um SNMP des Gemeinschaftsnamens zu wählen. (1)**●Aktiviert nur Lesen.	Offen
	34 Gemeinschaftsname (2)	Wählen, um SNMP des Gemeinschaftsnamens zu wählen. (2)**●Aktiviert Lesen/Schreiben.	Offen
08/08	35 Gerätname	Den Gerätnamen bei Bedarf eingeben.(Für Status-Monitor)**	Panasonic DP-2310 oder DP-3010
	36 Gerätort	Eingabe des Gerätestandortes zur Erkennung durch Statusmonitor**(z.B. Büro Hr. Mertz)

HINWEIS

- Wenn Einstellungen auf dieser Seite geändert werden sollen, muß der Code des Hauptbedieners eingegeben werden.

* Nur erforderlich wenn Sie optionales Zubehör mit erweiterten Funktionen installiert haben (siehe S. 65).

**Wenn die Funktionen Nr. 24 bis 27 und Nr. 33 bis 36 eingestellt sind, müssen Sie die Stromversorgung durch Aus- und Einschalten des Hauptschalters (OFF/ON) aus- und wieder einschalten.

■ Kopierer-Einstellungen

Seite Nr.	Einstellungen	Funktionsmodus	Standardeinstellung
01/04	00 Einstellungen drucken	Drucken der Kopierereinstellungen●Stop, Start	Start
	01 Papierformatpriorität	Wählt die Papierformat-Priorität●A3, B4, A4, A4R, B5, B5R, A5, 8 × 13, 8.5 × 13, Ledger, Legal, Letter, LetterR, Invoice, AUTO	A4
	02 Originalmodus-Vorwahl	Wählt die Originaleinstellung●Text, T/F (Text/Foto), Foto	T/F
	03 Text-Modus-Kontrast	Wählt den Kontrast für den Modus Text●1 ~ 7	4
	04 T/F-KONTRAST	Wählt den Kontrast für den Modus Text/Foto●1 ~ 7	4
02/04	05 Foto-Modus-Kontrast	Wählt den Kontrast für den Modus Foto●1 ~ 7	4
	06 Overlay-Dichte	Einstellen der Dichte (Transparenz) einer im Overlay-Modus produzierten Seite.●1 ~ 7	4
	07 Zwischenblatt-Vorwahl	Wählt Modus für OHP-Zwischenblätter●Leer, Kopie	Leer
	08 Seiteneinfügung-Vorwahl	Wählt Seiteneinfügung●Leer, Kopie	Leer
	09 Deckblattmodus-Vorwahl	* Wählt Deckblatt●F, Leer, F, Leer FB, Leer, FB, Kopie(F: Vorne, FB: Vorne + Hinten)	v. Leer
03/04	10 SADF-Modus	Aktiviert oder deaktiviert die Verwendung der manuellen Skyshot-Funktion.●Nein, Ja	Ja
	11 Max. Kopienanzahl	Bestimmt, ob die Kopienzahl begrenzt wird (0-99) oder nicht	0(Keine Begrenzung)
	12 M1, FORMAT	Ein Format in Jobspeicher 1 für häufig verwendetes Format eingeben.●X: 5-432/Y: 5-297 mm(Siehe Seite 46)	70 × 160 mm(X) (Y)
	13 M2, FORMAT	Ein Format in Jobspeicher 1 für häufig verwendetes Format eingeben.●X: 5-432/Y: 5-297 mm(Siehe Seite 46)	95 × 220 mm(X) (Y)
	14 Speicherüberlauf	Wählt, die auszuführende Aktion wenn Speicherüberlauf auftritt.●Drucken, Abbrechen	Drucken
04/04	15 Tandemziel zufügen	Gibt ein neues Ziel zur Aufteilung des Kopierjobs ein.
	16 Tandem-Ziel bearbeiten	Bearbeitet ein Kopierziel
	17 Tandem-Ziel löschen	Löscht ein Kopierziel

Drucker-Einstellungen

Seite Nr.	FunktionsmodusEinstellungen		Standardeinstellung
01/03	00 Einstellungen drucken	Startet den Druckerstatus-Ausdruck.●Stop, Start	Start
	01 Job-Vollendungszeit	Stellt die Job-Vollendungszeit-Einstellung ein.●1 ~ 999 Sek.	180
	02 Druck mit Verlustkompensation	Automatisch komprimieren und dann ausdrucken.●Aus, Ein	Ein
	03 Fehlerseitendruck	Stellt Druck der Fehlerseite ein.●Aus, Ein	AUS
	04 Spool-Funktion	Stellt die Spool-Funktion ein.●Aus, Ein	Ein
02/03	05 Textdruck	Druckt nur Text aus.●Aus, Ein	Ein
	06 Statusseitendruck (PS)	Startet den Statusseitendruck von (PS).●Stop, Start	Start
	07 Schriftartlisten-Ausdruck (PCL)	Startet den Schriftartlistendruck von (PCL).●Stop, Start	Start
	08 Schriftartlisten-Ausdruck (Fehlerseitendruck)	Startet den Schriftartlistendruck von (PS).●Stop, Start	Start
	09 Mailbox-Daten-Haltezeit	Stellt die automatische Haltefunktion für Mailbox-Daten ein.●Unendlich, 1 Tag, 2 Tage, 3 Tage, 4 Tage, 6 Tage, 7 Tage	7 Tage
03/03	10 Mailbox-Daten löschen	Stellt Löschung der Mailbox-Daten ein.*●Alle, Vorher	Vorher
	11 Warteschlange löschen	Stellt Berechtigung zum Löschen der Warteschlange ein.●Frei, Hauptbed. (Bediener)	Bediener
	12 AppleTalk-Zonenname	Geben Sie einen AppleTalk-Zonennamen ein.**●Maximal 32 Zeichen

HINWEIS

- Wenn Einstellungen auf dieser Seite geändert werden sollen, muß der Code des Hauptbedieners eingegeben werden.

* Funktionen mit Ausnahme von 00 und 11 stehen zur Verfügung, wenn optionale Zubehörteile installiert sind.

**Wenn die Funktion Nr. 12 eingestellt ist, können Sie die Stromversorgung durch Aus- und Einschalten des Hauptschalters (OFF/ON) aus- und wieder einschalten.

Notizen

■ Ändern der Auto-Kontrasteinstellung

Hier können Sie einstellen, ob die Belichtung beim Kopieren von Textdokumenten oder Fotos automatisch oder manuell geregelt werden soll.

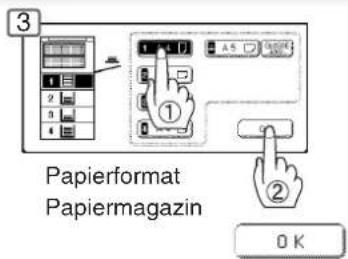

■ Papierformat wechseln

Die Papiermagazine können folgende Formate aufnehmen: A5, A4, A4R, B4/FLS und A3. Um das Papierformat für ein Magazin zu ändern, gehen Sie bitte wie folgt vor:

■ Wochen-Timer

Der verantwortlicher Bediener kann für jeden Wochentag eine Einschalt-/Ausschaltzeit zuweisen.

HINWEIS: Wir empfehlen, die Papierführung ⑥ mit Schrauben zu fixieren. Näheres erläutert Ihnen Ihr Fachhändler.

■ Abteilungszähler

Das Abteilungszählwerk kann verwendet werden, um für jede Abteilung Kopien zu kontingentieren und Zählwerkwerte und Codenummern zu verwalten. (maximale Abteilungszahl: 300)

Wenden Sie sich an Ihren autorisierten Fachhändler, um die Abteilungszähler-Funktion zu aktivieren.

6 Gesamtzähler ID-Code

⑥Eingabe eines Abteilungsnamens (bis zu 25 Zeichen) mittels Keyboard. Dann OK drücken (Siehe auch S. 27).

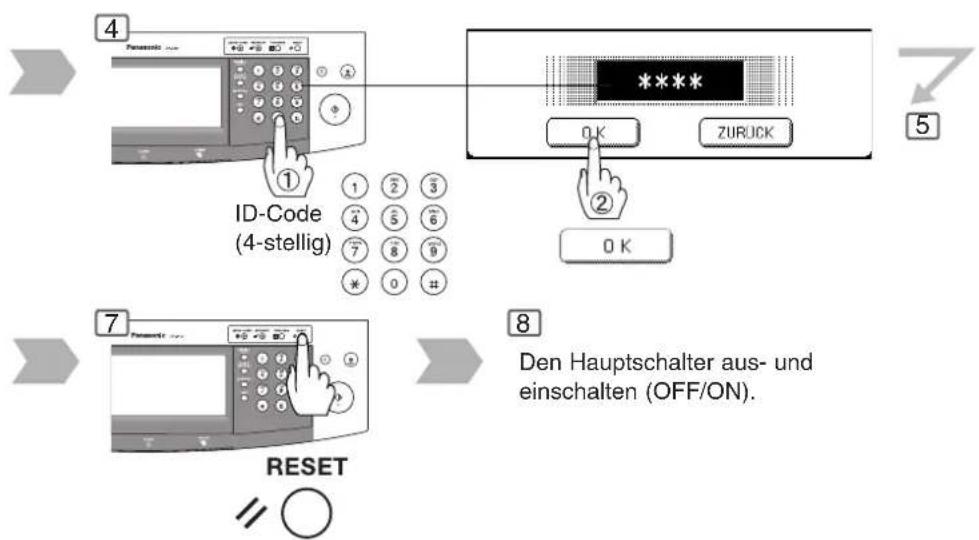

■ Netzwerk-Einstellungen

Wenn "23 DHCP Default" (Vorgabe für 23 DHCP) nur auf "Nein" eingestellt ist, können die Netzwerkeinstellungen durch den verantwortlichen Hauptbediener verwaltet werden.

Fügen Sie bei Eingabe einer ein- oder zweistelligen Adresse vor der Adresse "00" bzw. "0" ein, oder geben Sie nach der Adresse "* ein.

Erste Auswahl\Zweite Auswahl

Duplex/Original → Kopie

Sort./Ausgabe

Zoom/Effekt

Zwischenblatt/Overlay

Sonstiges

1 ↑ 1

1 ↑ 2

1 ↑ 2

1 ↑ 2

Buch ↑ 2

2 Seiten

n in 1

Broschüre

Multiformat-Einzug

S-ADF

Sortieren

Versetzen-Sortieren

DREHEN/SORT

Heften-Sortieren

Versetzen-Gruppieren

DREH/GRUPP

Nicht-Sortieren

Zoom

Auto Zoom

EDGE (RAND)

BOOK (BUCH)

MARGIN (HEFTRAND)

STEMPELN

BILDWIEDERHOLUNG

Zentrieren

Invertieren

Deckblatt

Einfügen

Zwischenblatt

Präsentation

Overlay (Überlagerungskopie)

Form-Overlay

Datei Edit

Unterbrechung

Probekopie

Tandemkopie

Gleichzeitiges Kopieren

Manueller Skyshot

Digitaler Skyshot

Duplex/Original ZogmEffekt

1 → 1

A

A

A

A

A

A

A

A

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

1 → 2

A

A

A

A

A

A

A

A

×

○

○

○

○

○

○

○

○

○

○

○

○

○

○

×

○

○

○

○

A

A

○

○

×

A

○

○

○

A

○

2 → 1

A

A

A

A

A

A

A

A

×

○

○

○

○

○

○

○

○

○

×

○

○

○

○

×

×

○

○

○

○

A

○

○

×

A

○

○

○

A

×

2 → 2

A

A

A

A

A

A

A

A

×

○

○

○

○

○

○

○

○

○

×

○

○

○

○

×

×

○

○

○

A

A

○

○

×

A

○

○

○

A

×

Buch → 2

A

A

A

A

A

A

A

A

×

○

○

○

○

○

○

○

○

○

×

○

○

○

×

×

×

○

A

A

A

A

×

×

×

A

○

○

○

A

○

2 Seiten

A

A

A

A

A

A

A

A

×

○

○

○

○

○

○

○

○

○

×

○

○

○

×

×

×

○

A

A

A

A

×

×

×

A

○

○

○

A

○

n in 1

A

A

A

A

A

A

A

A

×

○

○

○

○

○

○

○

○

○

×

○

×

○

○

×

×

○

A

A

A

○

○

×

×

A

○

○

○

A

○

Broschüre

A

A

A

A

A

A

A

A

×

○

/

/

/

/

/

/

/

○

×

○

×

×

×

×

×

○

A

A

A

A

×

×

×

A

○

○

○

A

×

Multiformat-Einzug

○

×

×

×

×

×

×

×

R

×

○

○

△

○

○

△

○

○

×

○

○

○

○

×

×

○

A

A

A

A

×

×

○

A

○

○

○

A

A

S-ADF

○

○

A

A

○

○

○

×

R

○

○

○

○

○

○

○

○

○

×

○

○

○

○

×

×

○

A

A

A

○

○

○

○

A

○

○

○

A

×

Sort./Ausgabe

Sortieren

○

○

○

○

○

○

○

A

○

○

A

A

A

A

A

A

○

○

○

○

○

○

○

○

○

○

○

○

A

○

○

○

○

A

○

○

○

A

○

Versetzen-Sortieren

○

○

○

○

○

○

○

A

○

○

A

A

A

A

A

A

○

○

○

○

○

○

○

○

○

○

○

○

A

○

○

○

○

A

○

○

○

A

○

DREHEN/SORT

○

○

○

○

○

○

○

A

△

○

A

A

A

A

A

A

○

○

○

○

○

○

○

○

○

○

○

A

A

A

○

○

○

A

○

○

○

A

○

Heften-Sortieren

○

○

○

○

○

○

○

A

○

○

A

A

A

A

A

A

○

○

○

○

○

○

○

○

○

○

○

○

A

○

○

○

○

A

○

○

○

A

○

Versetzen-Gruppieren

○

○

○

○

○

○

○

A

○

○

A

A

A

A

A

A

○

○

○

○

○

○

○

○

○

○

○

A

A

A

○

○

○

A

○

○

○

A

○

DREH/GRUPP

○

○

○

○

○

○

○

A

△

○

A

A

A

A

A

A

○

×

○

○

○

○

○

×

×

○

A

A

A

○

○

○

○

A

○

○

○

A

×

Nicht-Sortieren

○

○

○

○

○

○

○

A

○

○

A

A

A

A

A

A

○

○

○

○

○

○

○

○

○

○

○

A

○

A

○

○

○

A

○

○

○

○

○

Zoom

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

A

A

○

○

○

○

○

○

○

○

○

○

○

○

○

×

A

○

○

○

A

○

Auto Zoom

○

○

A

A

A

A

A

A

A

○

○

○

○

○

×

○

A

A

×

×

×

×

○

○

○

○

A

A

A

A

A

×

A

○

○

○

A

○

EDGE (RAND)

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

×

A

○

○

○

A

×

○

○

○

○

○

○

○

×

A

○

○

○

A

○

BOOK (BUCH)

○

○

○

○

○

○

×

×

○

○

○

○

○

○

○

○

○

×

○

A

○

○

A

×

○

○

○

○

○

○

○

×

A

○

○

○

A

○

MARGIN (HEFTRAND)

○

○

○

○

○

○

×

○

○

○

○

○

○

○

○

○

○

×

○

○

A

○

A

×

○

○

○

○

○

○

○

×

A

○

○

○

A

○

STEMPELN

○

○

○

○

×

×

×

○

○

○

○

○

○

○

○

○

○

×

○

○

○

A

A

×

○

○

○

○

○

○

○

×

A

○

○

○

A

×

BILDWIEDERHOLUNG

○

A

A

A

A

A

A

A

A

○

○

○

○

○

×

○

○

×

×

×

×

×

R

A

○

A

A

A

A

A

×

A

×

A

○

○

○

A

○

Zentrieren

○

○

A

A

A

A

A

A

A

○

○

○

○

○

×

○

○

×

×

×

×

×

R

○

A

A

A

A

A

A

×

A

×

A

○

○

○

A

○

Invertieren

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

×

×

×

×

×

R

○

R

○

○

○

×

×

×

A

○

○

○

A

○

Deckblatt

○

○

○

×

×

×

×

×

×

○

×

×

×

×

×

×

×

×

×

×

×

×

×

○

A

○

A

A

○

×

A

×

A

○

×

Einfügen

○

○

○

×

×

×

×

×

×

○

×

×

×

×

×

×

×

×

×

×

×

×

×

○

○

A

A

A

○

×

A

○

×

Zwischenblatt

○ ×

×

× × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × x × x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x y x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x z x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x xx x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxxxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxxxxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxx xxxxx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx.xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooXX ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx oooox ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx oox ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx oxxoxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx ooxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx occc oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx oxxx a0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000a00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000080000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000004000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000300000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000050000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000007000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000o000o00o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0o0ooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxcooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooceooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxoooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxoooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxyooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxooxoox

◎ : Kombination der Funktionen möglich
△: Mögliche kombinierte Funktionen mit vollem Größenverhältnis für die Kopien.
×: Kombination der Funktionen nicht möglich
A : Nächste Auswahl wird aktiviert
R : Wenn die gleiche Funktion zweimal gewählt ist, wird die zweite Wahl ignoriert.
/ : Funktionskombination nicht möglich.

Der DP-3010/2310 ist ein digitaler Kopierer, der besonders originalgetreue Kopien erstellen kann. Darüber hinaus lassen sich seine Funktionen durch Erweiterung mit den folgenden Zusatzeinrichtungen erheblich ausbauen. Die folgenden vielfältigen Optionen bieten sicher auch für Ihren Betrieb Möglichkeiten eines noch effektiveren und produktiveren Einsatzes des Gerätes.

■ Zusatzausstattung

i-ADF (Automatischer Original-Wende-Einzug)

(DA-AR250)

ADF (Original-Einzug)

(DA-AS200)

(Siehe Seite 22)

Inneres Ausgabefach

(DA-XN200)

1-Fach-Finisher

(DA-FS300)

Kopienablage

(DA-XT200)

1. Papiermagazin

(DA-DS303)

1. Papiermagazin

(DA-DS304)

●16/64/128 MB
- Zum Erhöhen der Speicherkapazität für das elektronische Sortieren.

Festplatteneinheit

(DA-HD30)

● Für PS-Druck (für Schriftarten)

Sicherheitsdruck / Mailbox

Tandemkopie/Fernkopie

I-FAX ohne Mailserver

1,000 Station-Registrierung

Druckjob-Spooling

OneRIP

Konto-Verwaltung

Erweiterungsplatine

(DA-EM600)

●Erweiterungs-F-ROM (8 MB)

Netzwerk-Scanner

(DA-NS600)

PCL-Druckermodul

(DA-PC300)

●Zum Drucken vom PC mit dem PCL6 *-Druckertreiber.

PCL-/PS-Druckermodul

(DA-MC300)

●Drucker-Kontroller für PS */PCL6

Fax-Kommunikationskarte

(DA-FG300)

Internet-Fax-/E-Mail-Modul

(DA-NF600)

■ Verbrauchsmaterial

Bezeichnung Bestell-Nr. Hinweise
Heftklammern	FQ-SS32	3 Heftklammernmagazine für DA-FS300
Toner DQ-TU15E Toner

HINWEIS

* PCL6 ist eine Druckseiten-Beschreibungssprache der Firma Hewlett-Packard. PS ist eine Seitenbeschreibungssprache der Adobe Corporation.
- Über nähere Einzelheiten zur Konfiguration informiert Sie Ihr Fachhändler.

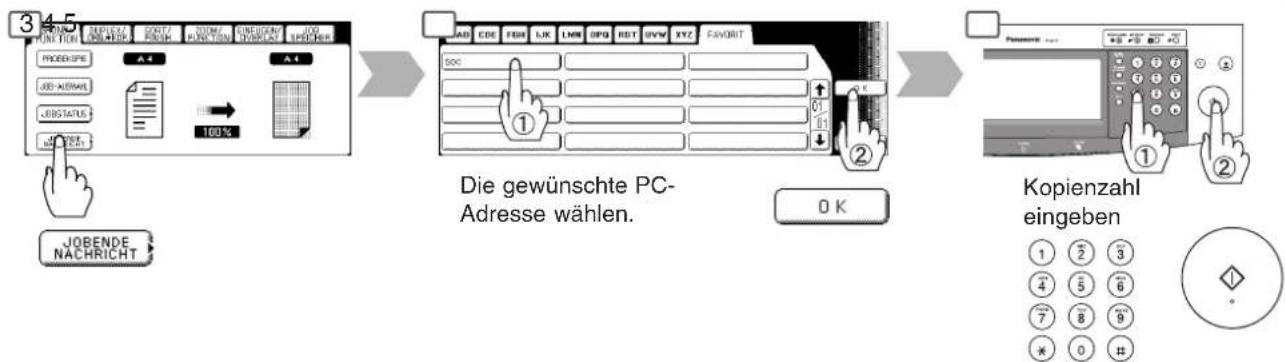

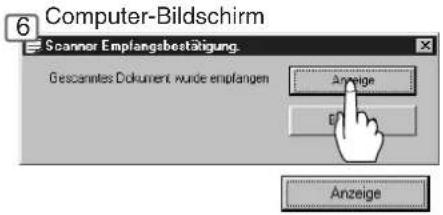

■ Dokument-Scannen

Für diese Funktion muss das Gerät über eine geeignete Art von Netwerkverbindung angebunden sein. Wenn das Panasonic-Dokumentenverwaltungssystem (PDMS) installiert und auf dem Computer konfiguriert ist, können Dokumente von DP-2310/3010 zum Computer gescannt werden.

1

2

5

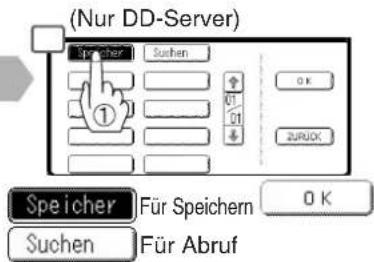

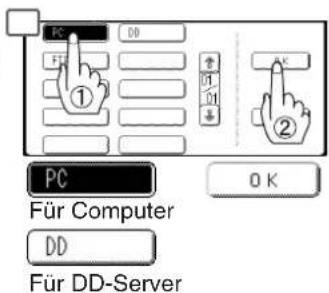

■ Eingeben Ihrer PC- oder DD-Server-IP-Adresse

Wenn der Computer oder der Server nicht mit der PDMS-Software eingegeben ist, so geben Sie die Adresse vom Berührungsdisplay des Kopierers her ein.

Ein Ziel (Computer) wählen*
* Ein Ziel wird angezeigt

Wählen Sie erforderlichenfalls den Modus

Auflösung
Belichtung
Originalmodus

Zweiseitiges Original

SADF-Funktion

ur Textmodus

Beziehen Sie sich auf die PDMS-Bedienungsanleitung auf der CD-ROM.

Beispiel: 192. 168. 1. 110

Beisp.: SALES DEPT

** Fügen Sie bei Eingabe einer ein- oder zweistelligen Adresse vor der Adresse "00" bzw. "0" ein, oder geben Sie nach der Adresse "* ein.

Hinweise zur Tastatur

Eingabe von Großbuchstaben.

Eingabe von Nummern und

Symbolmarkierungen.

Bewegen des Cursors nach links oder rechts.

Löschen des Zeichens vor dem Cursor.

■ Editieren Ihrer PC- oder DD-Server-IP-Adresse

Wenn eine der Adressbuch-Stationen geändert oder gelöscht werden soll, den Schritten unten folgen.

Löschen der Adresse

Wenn Sie Eintragungen im Adressbuch löschen müssen.

FUNCTION

SCANNER-E INSTELL.

08 Adresse löschen
Zu 02/02 scrollen

4

Wählen Sie die zu ändernde Eintragung.

5

Beispiel: 192. 168. 1. 11*

9

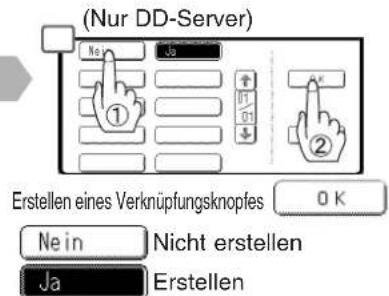

Verknüpfungsknopfes

Nicht erstellen
Erstellen

* Fügen Sie bei Eingabe einer ein- oder zweistelligen Adresse vor der Adresse "00" bzw. "0" ein, oder geben Sie nach der Adresse "* ein.
4

Den zu löschenden Eintrag auswählen

5

Prüfen Abhilfe

Der Kopierer arbeitet nicht.

Zeigt das Display etwas an?

Leuchtet oder blinkt die Energiesparanzeige und ist das Display abgeschaltet? (Siehe Seite 48)

Erscheint auf dem Display eine Meldung wie "U0", "U4", "U10", "U12" oder "U13"?

Meldet das Display: "HEFTKLAMMERN (STAPEL) HINZUFÜGEN"?

Wird "KEIN PAPIER" angezeigt ? (⊥)

Wird ein Papierstau angezeigt? (8V)

Erscheint auf dem Display eine Meldung wie "E#-EE" oder ähnlich?

Die Maschine akzeptiert nicht den nächsten Job während der Eingabe, der befohlene Job konnte längere Zeit nicht akzeptiert werden, oder der Job konnte nicht beendet werden.

Prüfen Sie, ob die Netzschalter (Hauptschalter an der Rückseite und Netzschalter an der linken Seite des Geräts auf ON (Ein) gestellt sind und ob der Netzstecker in eine Steckdose eingesteckt ist.

Drücken Sie die Taste ENERGY-SAVER am Bedienfeld.

Schalten Sie das Gerät AUS und wieder EIN. Prüfen Sie ADF und Papiermagazine und entfernen Sie evtl. gestautes Papier. Sollten Sie nichts finden, bitten Sie Ihren Fachhändler um Hilfe.

Tauschen Sie das Heftklammermagazin aus (Siehe Seite 12) Entfernen Sie gestaute Heftklammern (Siehe Seite 13)

Papiervorrat auffüllen (Siehe Seite 10)

Ziehen Sie evtl. gestautes Papier heraus. (Siehe Seite 14 - 17)

Stellen Sie den Hauptschalter an der Rückseite und den Netzschalter an der linken Seite des Geräts auf OFF (Aus) und danach wieder auf ON (Ein). Wenn der Fehlercode nicht verschwindet, rufen Sie den Kundendienst.

Den Netzschalter aus- und danach wieder einschalten.

Kopien sind zu hell.

Ist die Belichtung auf "HELLER" eingestellt?

Erscheint die Anzeige "KEIN TONER"? (☐)

Die Taste "DARKER" (dunkler) berühren.

Die Tonerflasche ersetzen. (Siehe Seite 12, 13)

Prüfen Abhilfe

Kopien sind streifig oder fleckig

Ist das Originalauflageglas des Kopierers oder die Originalandruckplatte schmutzig?

Original ist eine Transparentfolie oder sehr dunkel?

Das Originalauflageglas oder Originalandruckplatte reinigen.

Belichtung auf "HELLER" stellen oder vor dem Kopieren ein weisses Blatt auf das Original legen.

■ Wenn die oben angegebenen Maßnahmen ohne Wirkung bleiben, wenden Sie sich an Ihren Fachhändler.

Reinigung

■ Grundsätzlich wöchentlich reinigen.

Originalandruckplatten

Vorlagenglas/Original-Abdeckung

① Flecken mit Lappen und mildem Reinigungsmittel entfernen.
②Mit trockenem Tuch nachwischen.

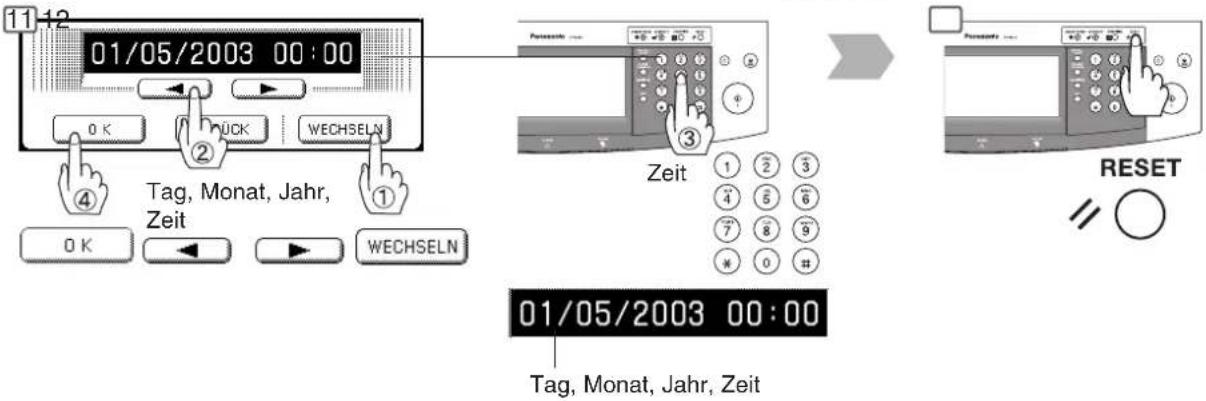

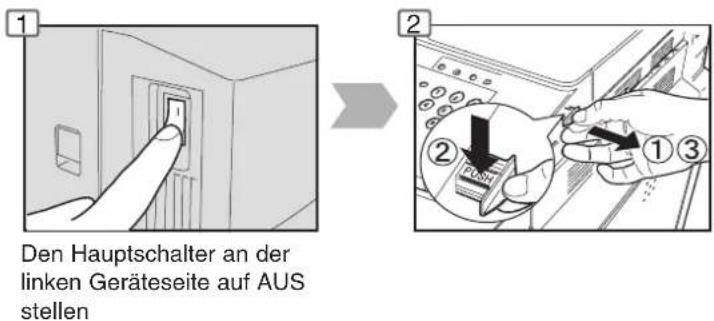

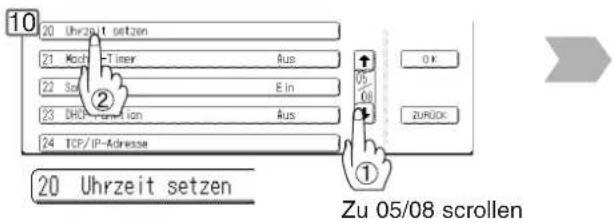

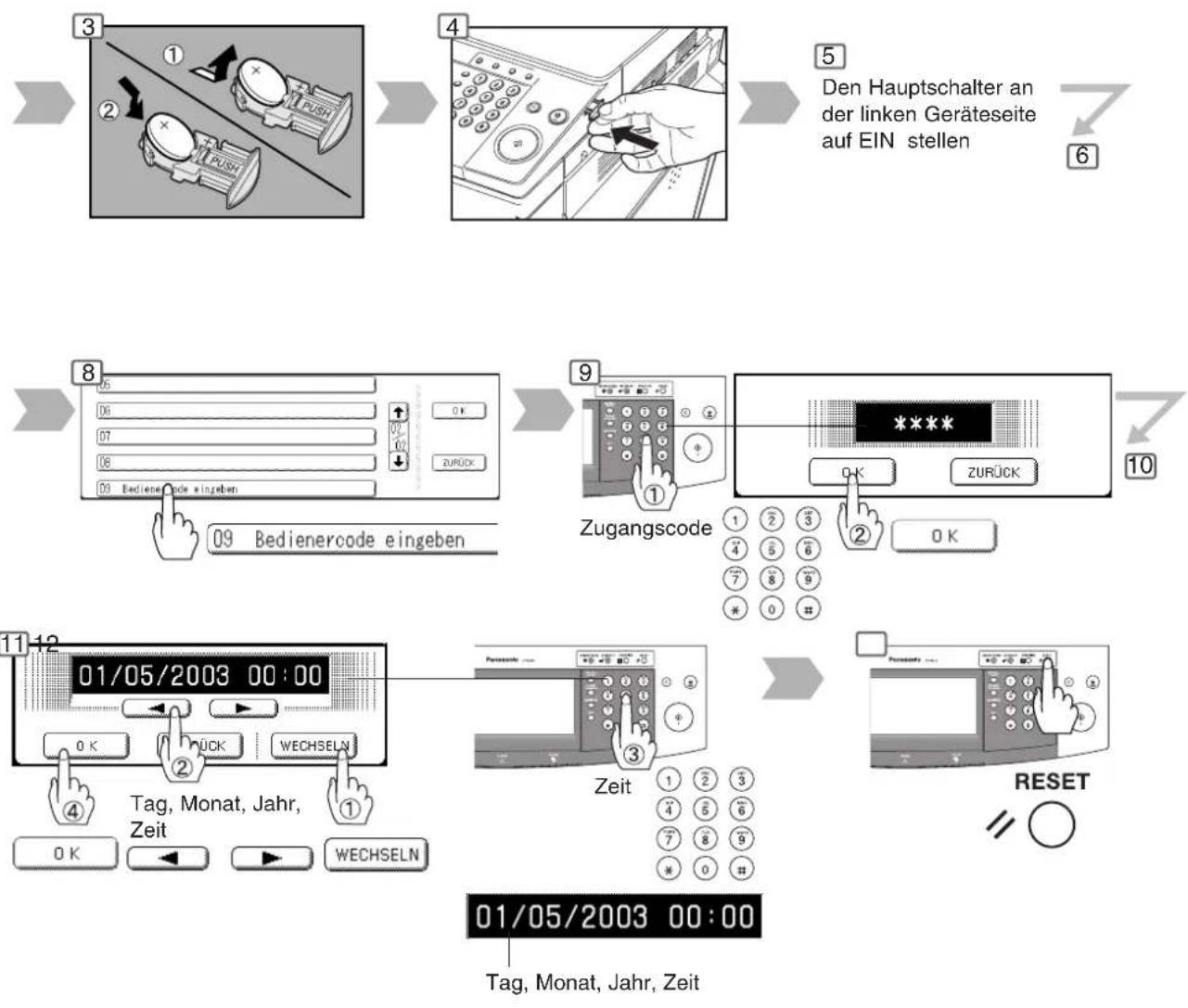

Der Kopierer ist mit einer Batterie ausgestattet, die bei Stromausfall Uhrzeit und Datum sichert.

HINWEIS

●Den verantwortlichen Bediener benachrichtigen.

Den Hauptschalter an der linken Geräteseite auf EIN stellen

ACHTUNG

beschreibt Gefahren, die zu leichten Verletzungen oder Schäden an der Maschine führen können.

- DIESES PRODUKT ENTHÄLT EINE LITHIUM-BATTERIE. FALLS DIE BATTERIE NICHT ORDNUNGSGEMÄSS ERSETZT UND EINGESETZT WIRD, BESTEHT EXPLOSIONSGEFAHR. BEI AUSTAUSCH NUR EINE BATTERIE DESSELBEN ODER ENTSPRECHENDEN TYPS VERWENDEN! GEBRAUCHTE BATTERIEN NICHT IN DEN HAUSMÜLL GEBEN.

■ DP-2310/3010 (Kopierer)

Typ:	Tischgerät
Vorlagenglas:	Feststehend
Geeignete Originale:	Einzelblätter, Bücher (max. Format A3)
Kopierverfahren:	Elektrofotografischer Laserdruck
Fixierverfahren:	Heizwalze
Bildaufbau:	Zwei-Komponenten-Bildverarbeitung, Trockentoner
Auflösung:	Max. 600 dpi
Bedienfeld:	Touch Panel
Maximales Kopierformat:	A5, A4, A4R, B4+FLS, A3
Kopierrand (Leerbereich):	Max. 5 mm
Vorwärmzeit:	Ca. 35 Sekunden
Zeit für 1. Kopie:	weniger als 4.5 Sekunden (A4 ☐, vom 1. Magazin zur inneren Kopienablage)
Geschwindigkeit (Mehrfachkopien):	DP-2310 : 23 Kopien pro Minute (A4-Format)DP-3010 : 30 Kopien pro Minute (A4-Format)
Vergrößerung:	Festwerte: 115%, 122%, 141%, 173%, 200%Zoom: Von 101% bis 400% in 1% Schritten
Nur Vergrößerung/Verkleinerung:	Festwerte: 50%, 58%, 71%, 82%, 87%Zoom: Von 99% bis 25% in 1% Schritten
Papiervorrat:	Papiermagazin (550 Blatt × 2) + Bypass (50 Blatt)
Papiergewicht:	Papiermagazine/Papiermagazin: 60 - 90 g/m2 (Papier-Bypass: 55 - 133 g/m2)
Kopienvorwahl:	Max. 999 Blatt (Kapazität des Ausgabefachs: 250 Blatt)
Netzanschluss:	220 - 240 V, 50/60 Hz, 6.3 A
Leistungsaufnahme:	Max. 1.5 kW, 18 Wh im Schlafmodus
Abmessungen:	599 mm (B) × 707 mm (T) × 697 mm (H) ohne Fach
Gewicht:	72 kg
Zulässige Umgebungsbedingungen:	Temperatur: 10 °C - 30 °C, Relative Luftfeuchtigkeit: 30 % - 80 %. (Allerdings sollte die relative Luftfeuchtigkeit bei einer Temperatur von 30 °C den Wert von 70 % nicht überschreiten, bei einer Temperatur von 27 °C sollte die relative Luftfeuchtigkeit nicht über 80 % liegen.)

●Technische Angaben ohne Gewähr.

■ ADF (DA-AS200), i-ADF (DA-AR250)

	DA-AS200	DA-AR250
Kapazität der Originalauflage:	A4, A5: 50 Blatt ( 75g/m^2 )A3, B4·FLS: 30 Blatt ( 75g/m^2 )
Papierformat:	A5, A4, B4·FLS, A3
Papiergewicht:	50 - 110 g/m^2
Netzanschluss:	Versorgung über Kopierer
Abmessungen:	552 mm (B) × 520 mm (T) × 135 mm (H) ohne Fach
Gewicht:	8.3 kg9.3 kg

■ 1-Fach-Finisher (DA-FS300)

Papierformat:	A5, A4, B4·FLS, A3
Papiergewicht:	60 - 90 g/m2
Kapazität (Stapel):	A4: 500 Blatt, B4·FLS: 250 Blatt, A3: 250 Blatt
Sortieren und Heften:	A4: 30 Blatt, B4: 20 Blatt, A3: 20 Blatt
Netzanschluss:	Versorgung über Kopierer
Abmessungen:	182 mm (B) × 498 mm (T) × 257 mm (H) ohne Fach
Gewicht:	10 kg

	DA-DS303 DA-DS304
Papierformat:	A5, A4, B4·FLS, A3
Papiergewicht:	60 - 90 g/m2
Netzanschluss:	Versorgung über Kopierer
Abmessungen:	550 (W) × 596 (D) × 155 (H) mm	550 (W) × 599 (D) × 174 (H) mm
Weight:	9.5 kg 8.5 kg

● Technische Angaben ohne Gewähr.

1 → 2 Kopie .... 30
2 → 1 Kopie ....30
2 → 2 Kopie ....30
2-seitige Kopien 32

A

Anzeige Abbildungsverhältnis....20
Anzeige Ausgabefach 11, 20
Anzeige für Job-Build und SADF/

Mehrfachgrößen-Zufuhrmodul 20, 34

Anzeige Gerätestörung/ Bedienfehler (E1-01, U13 etc.,) 12, 20, 70

Anzeige Originalformat 20
Anzeige Seitendrehung 20
Anzeige von Original- und Kopienformat 20
Anzeigen/Symbole 4
Ausgabefach-Taste 11,20
Austrittsposition der Kopien 11
Auswechseln der Heftklammernkartusche 12
Auto Zoom.... 38

B

Bedienfeld 19
Bedienungsablauf (Bedienung) 10
Bedienungsablauf (Das Papier einlegen) 10
Bedienungsablauf (Störungen beim Kopieren) ...... 11
BILDWIEDERHOLUNG 40
Broschüren-Kopie 32
Buch 38
Buch → 2 doppelseitige Kopien....30

D

Das Papier einlegen (Bypass) 10
Das Papier einlegen (Papiermagazin) 10
Das(die) Original(e) wählen. 23
Datei Edit 46
Deckblatt 44
Der Kopierer arbeitet nicht. 70
Dichtenanzeige (7 Stufen) 11, 20
Die Tonerflasche ersetzen/ Auswechseln des Toner-Abfallbehälters ....12
DP-2310/3010 Bedienungsanleitung 2
DREH/GRUPP 36
DREHEN/SORT 36
Duplex/Original → Kopie 30-35
Duplex-Benachrichigungsfunktion 30

E

EDGE (RAND) 38
Eine Job-Taste reservieren 20,49
Energiesparen 48
Energy Star 18

F

Fehlermeldungen und Fehlercodes (U-Codes) ..... 12
Finisher 65

Funktionsanzeige 20
Funktionsmodus 55
Kopieren 36
Auswechseln der Heftklammernkartusche 12
Papierstau beseitigen 16
Technische Daten 75
Fehlermeldungen und Fehlercodes (U##).... 12

Folienkopie mit Trennblatt 44
Form-Overlay 46
Funktionsmodus 50
Funktionsmodus

(Allgemeine Funktionen für verantwortlichen Bediener) .... 55-56
Funktionsmodus (Allgemeine Funktionen) 52
Funktionsmodus

(Beispiel: Abteilungszähler) 62

Funktionsmodus

(Beispiel: Ändern der Auto-Kontrasteinstellung) ..... 60
Funktionsmodus (Beispiel: Netzwerk-Einstellungen) .. 62
Funktionsmodus (Beispiel: Papierformat ändern)...... 60

Funktionsmodus

(Drucker-Einstellungen für den verantwortlichen Bediener) .... 58
Funktionsmodus (Drucker-Einstellungen) 54
Funktionsmodus

(Kopierer-Einstellungen für verantwortlichen Bediener) .... 57

Funktionsmodus (Kopierer-Einstellungen)....52-53
Funktionsmodus (Scanner-Einstellungen).... 53
Funktionsmodus (Vorgehensweise) 50

G

Gleichzeitiges Kopieren 48
Grundfunktion ......22-29

H

Hinweis für ADF (Original-Einzug)/
i-ADF (Zusatzausstattung) 22

|

Informationen für Ihre Sicherheit (Für Ihre Sicherheit) .. 7
Informationen für Ihre Sicherheit (Handhabung, Umgang mit dem Gerät, Toner, Papier und Trommel,
Raumbelüftung, Aufstellungsbedingungen) 8
Inhaltsverzeichnis 5
Invertieren 40

J

Job-Auswahl-Taste 20
JOBENDE NACHRICHT 28
Jobende Nachricht-Taste 20, 29
Jobspeicher 46
Jobstatus -Taste 20, 28
Job-Warteschlange 28

K

Kopiegrößen-Anzeige 20
Kopien sind streifig oder fleckig 71

Kopien sind zu hell. 70

Kopieren mit vorgegebenen Abbildungsmaßstäben .... 24

L

LED-Anzeige AKTIV (GRÜN) 19

LED-Anzeige FEHLER (ROT) 19

LED-Anzeige PRINT DATA (GRÜN) 19

M

Manuelle Belichtungstasten (Heller und Dunkler) .... 11, 20, 23

Manuelle und digitale Skyshot-Betriebsarten 48

Manueller Skyshot 49

MARGIN (HEFTRAND) 40

Maschinen-Kurzbeschreibung mit Magazinwahl ..... 20

Multiformat-Einzug 34

N

N in 1 Kopie .... 32

Netzwerk-Scanner (Zusatzausstattung) ......66-69

Netzwerk-Scanner (Zusatzausstattung)

(Dolument-Scannen) 66

Netzwerk-Scanner (Zusatzausstattung) (Zufügen Ihrer PC- oder DD-Server-IP-Adresse) ..... 66

Netzwerk-Scanner (Zusatzausstattung) (Zusatzausstattung) 68

Netzwerk-Scanner (Zusatzausstattung) (Löschen der Adresse) 68

Nicht-Sortieren 36

O

Original positionieren 10

Originalmodus-Wahltaste (Text; Text/Foto; Foto) ..... 11, 20, 23

Overlay (Überlagerungskopie) 46

P

Papierformat ändern 60

Papiermagazin-Wahltaste 20

Papierstand und Größenanzeie 20

Papierstau beseitigen (2. und 3./4. Papiermagazin) .... 14

Papierstau beseitigen (ADF) 16

Papierstau beseitigen (Automatische Duplexeinheit (ADU)) ... 14

Papierstau beseitigen (Einzugsbereich/1. Papiermagazin) ... 14

Papierstau beseitigen (Finisher) 16

Papierstau beseitigen (i-ADF (Automatischer Original-Wende-Einzug)) ...... 16

Papierstau beseitigen (Transportbereich) 14

Präsentation 44

Probekopieren.... 24

Probekopie-Taste 20, 25

R

Reinigung 71

S

S-ADF-Modus 34

Schaltflächen Funktionsauswahl 20

"Skyshot" Modus 48

Sort./Ausgabe 36, 37

Sortieren 36

Sortieren und Heften.... 36

Stellen Sie die manuelle Belichtung ein 11, 23

Stempeln (Ausgabennummer-Stempel)...... 42

Stempeln (Datumsstempel) 42

Stempeln (Seitennummerierung) 42

Störungen beim Kopieren (Auswechseln der Batterie) ..... 72

Störungen beim Kopieren (Störungsbeseitigung) ...... 70

T

Tandem-/Fernkopie Einstellungen (Bearbeiten) ..... 26

Tandem-/Fernkopie Einstellungen (Löschen) 26

Tandem-/Fernkopie Einstellungen (Registrierung) ..... 26

Tandem/Remote-Kopieren 24

Taste RESET (Rückstelltaste) 19

Taste START 19

Taste STOP 19

Technische Daten 74, 75

Touch Panel 20

U

Umriss dieser Bedienungsanleitungen .... 3

V

Versetzen-Gruppieren 36

Versetzen-Sortieren 36

Vielseitige Funktionen.... 2

W

Wahl der Helligkeit 20

Wahl Kombinierter Funktionen 64

Wahltasten für Kopienformat 19, 24

Wahltasten für Kopienzahl 19

Warnanzeigen 10-13, 20

Wenn die Kopien das gleiche Format wie das Original haben sollen (1:1) 22

Z

Zentrieren 40

Zoom 38

Zoom/Effektfunktionen 38-43

Zusatzausstattung (Komponenten)...... 65

Zwischenblatt 44

Zwischenblatt/Overlay....44-47

WICHTIGER HINWEIS

Geben Sie, wenn Sie Informationen, Teile oder Kundendienst benötigen, bitte stets die Modellbezeichnung und Seriennummer Ihres Kopierers an. Modellbezeichnung und Seriennummer stehen auf dem Typenschild an der Rückwand des Kopierers. In das freie Feld unten können Sie Notizen eintragen, auf die Sie später eventuell zurückgreifen möchten.

Modell Nr.

Seriennummer

Kaufdatum

Fachhändler

Adresse

Telefonnummer ( )

Telefonnummer für die Teilebestellung ( )

Kundendienst-Telefonnummer ( )

Modell und Seriennummer

Herstellername und -Anschrift

Copyright © 2003 durch Panasonic Communications Co., Ltd. Alle Rechte vorbehalten. Kopieren und Vertrieb ohne Genehmigung sind gesetzeswidrig. Gedruckt in Japan. Änderungen des Inhaltes dieses Handbuches ohne Vorankündigung vorbehalten.

PEERLESSPAGE™ ist ein Warenzeichen von PEERLESS Systems Corporation; und PEERLESSPrint® und Memory Reduction Technology® sind eingetragene Warenzeichen von PEERLESS Systems Corporation; und COPYRIGHT © 2000 PEERLESS Systems Corporation Universal Font Scaling Technology (UFST) und alle Schriftarten werden unter Lizenz von Agfa Monotype

Ihr Panasonic Fächhändler:
