Produkttyp	USB-C mobiler Adapter (DA300)
Anschlüsse (Upstream)	1 x USB-C (mit festem Kabel)
Anschlüsse (Downstream)	1 x USB-C (USB 3.1 Gen 2), 1 x USB-A (USB 3.1 Gen 2), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x VGA, 1 x RJ45 (Ethernet)
Maximale Videoauflösung (HDMI/DisplayPort)	3840 x 2160 bei 60 Hz (mit DisplayPort 1.3+ und 4K-fähigem Display)
Maximale Videoauflösung (VGA)	1920 x 1080 bei 60 Hz
Datenübertragungsrate USB	USB 3.1 Gen 2 (10 Gbit/s) bei 15-W-USB-C-Port; USB 2.0 (480 Mbit/s) bei 7,5-W-USB-C-Port
Gleichzeitige Port-Nutzung (15-W-Port)	1 x Video, 1 x Ethernet, 2 x USB (gleichzeitig)
Gleichzeitige Port-Nutzung (7,5-W-Port)	1 x Video, 1 x Ethernet, 1 x USB (entweder USB-A oder USB-C)
Stromversorgung	Keine (Adapter lädt Computer nicht auf; nur Datenübertragung)
LAN-LED-Anzeige	Grün (Verbindung), Gelb blinkend (Aktivität)
Unterstützte Betriebssysteme	Windows 7/8/8.1/10 (32/64 Bit), Mac OS, Chrome OS 61+
Betriebstemperatur	Max. 35 °C
Garantie	Eingeschränkte Hardwaregarantie (1 Jahr)
Kompatibilität	Thunderbolt 3 und USB-C-Ports mit DisplayPort Alternate Mode
Lieferumfang	Mobiler Adapter, Kurzanleitung

Häufig gestellte Fragen - 470-ACWN DELL

Warum funktioniert der mobile Adapter nicht am USB-A-Port meines Computers?

Der mobile Adapter ist nur mit USB-C-Ports (Thunderbolt oder DisplayPort Alt Mode) kompatibel. USB-A-Ports werden nicht unterstützt.

Warum kann ich nur einen Bildschirm gleichzeitig anschließen?

Der Adapter unterstützt nur Einzelbildschirmausgabe. Sie können entweder HDMI, DisplayPort oder VGA verwenden, jedoch nicht mehrere gleichzeitig.

Warum funktionieren nicht alle Ports gleichzeitig?

Die Anzahl der gleichzeitig nutzbaren Ports hängt vom USB-C-Port Ihres Computers ab. Bei einem 15-W-Port sind ein Video-, ein Ethernet- und zwei USB-Ports möglich. Bei einem 7,5-W-Port kann nur ein USB-Port (USB-A oder USB-C) gleichzeitig betrieben werden.

Was bedeutet die Meldung 'Power Surge' beim Anschließen eines Geräts?

Das angeschlossene Gerät benötigt mehr Strom, als der Adapter liefern kann. Trennen Sie andere Geräte am Adapter oder schließen Sie das stromhungrige Gerät direkt an den Computer an.

Warum kann ich keine externe SSD/HDD oder optisches Laufwerk am Adapter verwenden?

Einige externe Laufwerke benötigen mehr Strom als der Adapter bereitstellt. Schließen Sie solche Geräte direkt an den Computer an.

Warum erreiche ich keine 4K-Auflösung bei 60 Hz?

4K bei 60 Hz erfordert einen Computer mit DisplayPort 1.3 oder höher und ein 4K-60Hz-fähiges Display. Bei älteren Ports ist maximal 4K bei 30 Hz möglich.

Kann der mobile Adapter meinen Laptop aufladen?

Nein, der Adapter unterstützt keine Stromversorgung (Power Delivery). Der USB-C-Port dient nur der Datenübertragung.

Unterstützt der Adapter MAC-Adressen-Passthrough und PXE-Boot?

Der Adapter unterstützt diese Funktionen nur, wenn das BIOS Ihres Computers Passthrough und PXE-Boot unterstützt. Andernfalls sind diese Funktionen nicht verfügbar.

Warum funktioniert PXE-Boot im UEFI/Legacy-Modus nicht?

Die PXE-Boot-Unterstützung hängt vom BIOS Ihres Computers ab. Bitte prüfen Sie die Dokumentation Ihres Computers.

Warum wird kein Video auf dem angeschlossenen Monitor angezeigt?

Überprüfen Sie die Videokabel. Trennen Sie das Peripheriegerät vom Adapter, warten Sie 10 Sekunden und schließen Sie es erneut an.

BEDIENUNGSANLEITUNG 470-ACWN DELL

Dell USB-C Mobile Adapter DA300 Benutzerhandbuch

Anmerkungen, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG liefert wichtige Informationen, mit denen Sie den Computer besser einsetzen können.

VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschä digung der Hardware oder ein Datenverlust droht, und zeigt auf, wie derartige Probleme vermieden werden können.

WARNUNG: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schä den, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

© 2017-2018 Dell Inc. oder seine Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder seinen Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Eigentümer sein.

2018-11

Rev. A01

Inhaltsverzeichnis

Verpackungsinhalt....4

Funktionen 5

Vorderseite ....5

Rückseite 5

Verwendung Ihres mobilen Adapters 6

Problembehebung....11

Spezifikationen....13

Gesetzliche Informationen....15

Garantie....15

Verpackungsinhalt

1

2
1 Mobiler Adapter
2 Dokumente

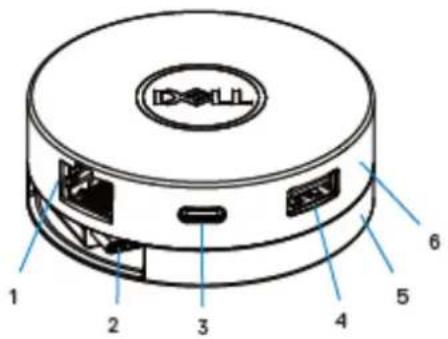

Vorderseite

1 Ethernet-Port

2 USB-C-Kabel

3 USB-C-Port

4 USB-A-Port

5 Unterteil

6 Oberteil

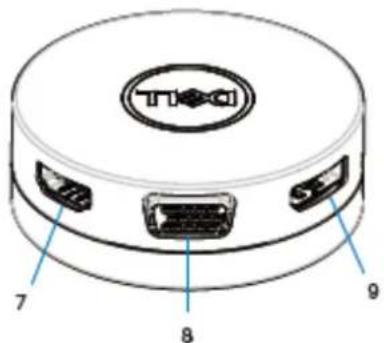

Rü ckseite

7 HDMI-Port

8 VGA-Port

9 DisplayPort

Verwendung Ihres mobilen Adapters

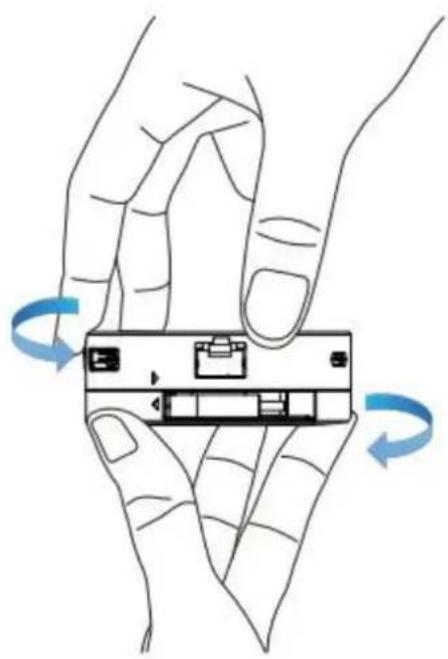

1. Halten Sie mit den Fingerspitzen das Unterteil des mobilen Adapters fest.

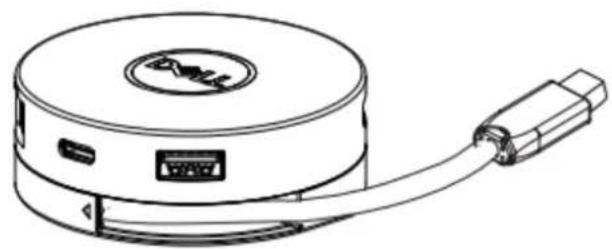

1. Drehen Sie das Oberteil, wobei sich das USB-C-Kabel vor Ihnen befindet, um das USB-C-Kabel freizugeben.

1. Verbinden Sie das USB-C-Kabel Ihres mobilen Adapters mit dem USB-C-Port Ihres Computers.

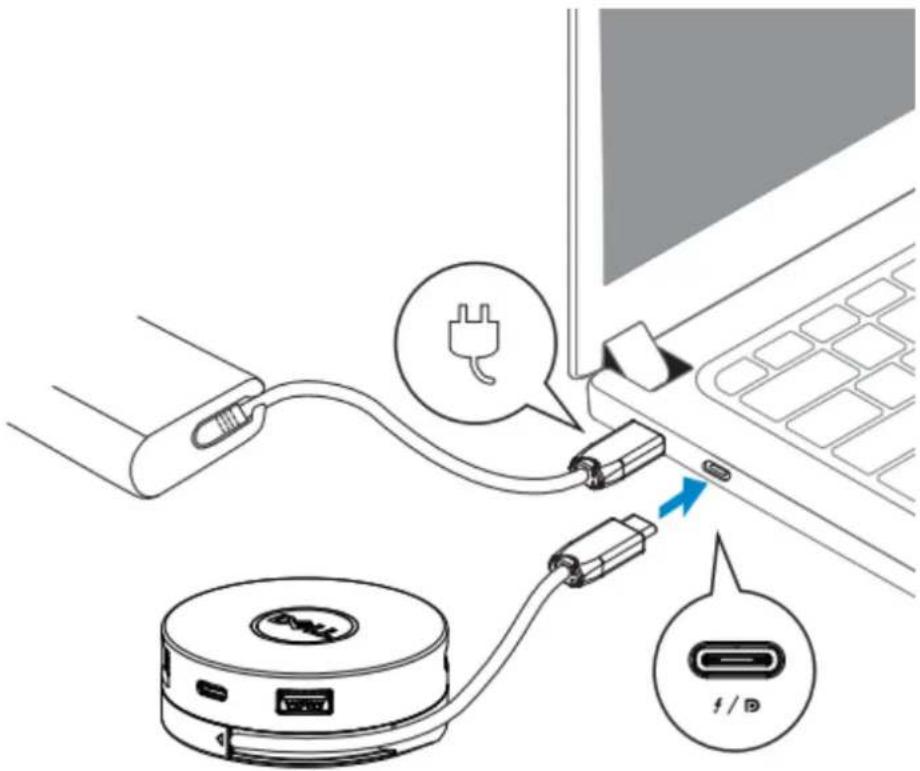

ANMERKUNG: Durchgangsladung (Passthrough) wird am Thunderbolt oder USB-C-Port (DisplayPort Alt Mode) Ihres Adapters (DA300) nicht unterstützt.

1. Verbinden Sie Ihre Peripheriegerä te mit dem mobilen Adapter.

ANMERKUNG: Der mobile Adapter unterstützt jeweils nur ein Display.

Video-Port

Für den Anschluss eines externen Bildschirme oder eines Beamers.

Network-Port

Für den Anschluss eines Ethernet (RJ45)-Kabels von einem Router oder einem Breitbandmodem für den Netzwerk- oder Internetzugang.

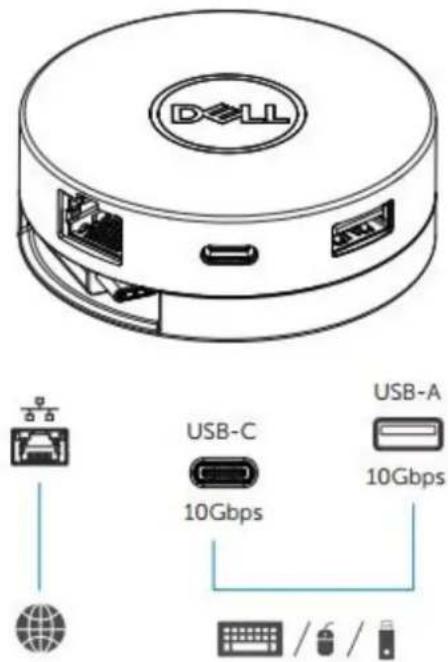

USB-C und USB-A-Ports

Für den Anschluss von Peripheriegerä ten wie Tastaturen, Mä use und externe Speichergerä te.

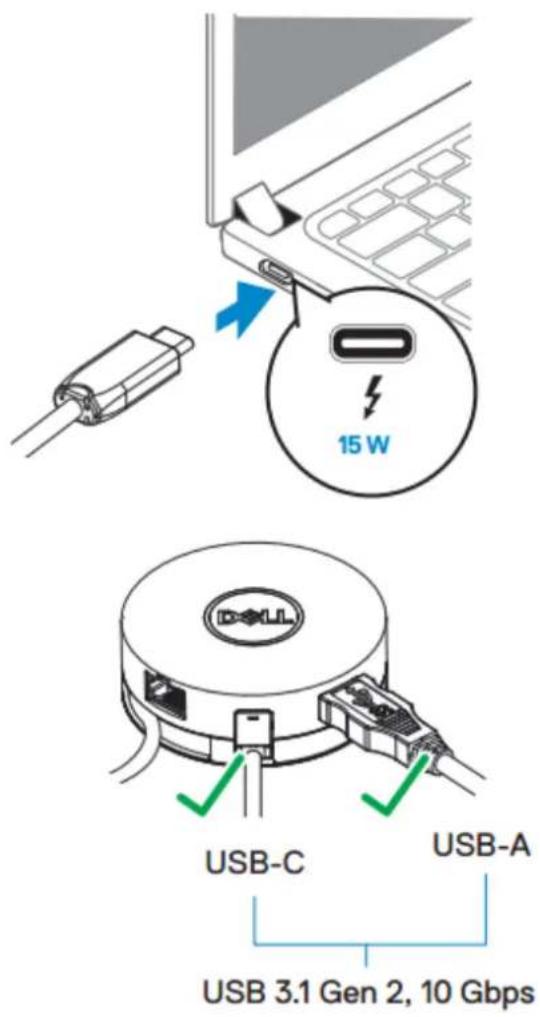

ANMERKUNG: Wenn der Adapter an den Thunderbolt oder 15 W USB-C (DisplayPort Alt Mode)-Port Ihres Computers angeschlossen ist, funktionieren die nachgeschalteten USB-A- und USB-C-Ports gleichzeitig mit einer Datenü bertragungsrate von USB 3.1 Gen 2 (10 Gbps) auf ausgewählten Dell-Computern.

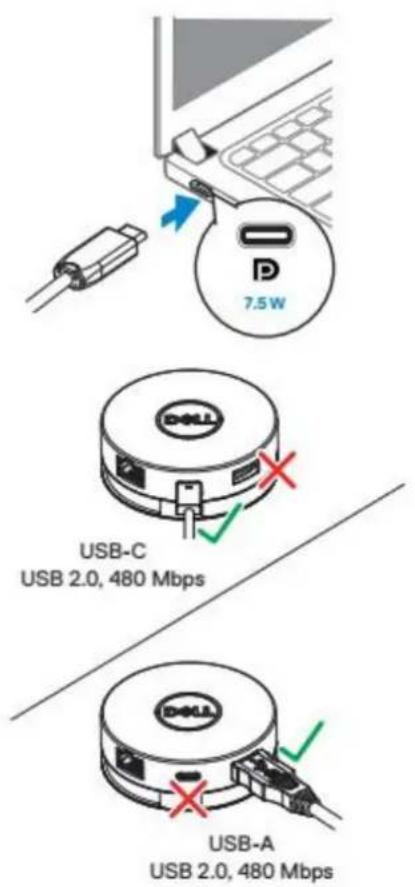

ANMERKUNG: Wenn der Adapter an den 7,5 W USB-C-(DisplayPort Alt Mode)-Anschluss Ihres Computers angeschlossen ist, funktioniert immer nur einer der nachgeschalteten USB-A- oder USB-C-Ports nach dem First-Come-First-Serve-Prinzip mit einer Datenü bertragungsrate von USB 2.0 (480 Mbit/s).

Zum Beispiel:

• Wenn ein Peripheriegerät an den USB-C-Anschluss Ihres mobilen Adapters angeschlossen ist, wird der USB-A deaktiviert.
• Wenn ein Peripheriegerät an den USB-A-Anschluss Ihres mobilen Adapters angeschlossen ist, wird der USB-C deaktiviert.

Problembehebung

Probleme	Mögliche Lö sungen
Der mobile Adapter funktioniert nicht am USB-A-Port des Computers.	Der mobile Adapter ist nur mit dem USB-C-Port Ihres Computers kompatibel. D.h. Thunderbolt-Ports oder USB-C-Port (DisplayPort Alt Mode).
Mehrere Bildschirme funktionieren nicht	Der mobile Adapter unterstü tzt nur Einzelbildschirme. Sie kö nnen jeweils nur ein Peripheriegerä t an den HDMI-Port, den DisplayPort oder den VGA-Port anschließ en.
Die gleichzeitig Nutzung aller Ports funktioniert nicht.	Wenn Sie den mobilen Adapter an einen Thunderbolt oder 15 W USB-C-Port (DisplayPort Alt Mode) Ihres Computers anschließ en, kö nnen Sie einen Video-Out-Port, einen Ethernet-Anschluss und zwei USB-Ports verwenden.- Wenn Sie den mobilen Adapter an einen 7,5 W USB-C-Port (DisplayPort Alt Mode) Ihres Computers anschließ en, kö nnen Sie einen Video-Out-Port, einen Ethernet-Port und nur einen USB-Port verwenden.
Eine Power Surge-Meldung erscheint, wenn ein Peripheriegerä t an den mobilen Adapter angeschlossen wird.	Das Peripheriegerä t, das Sie an den mobilen Adapter angeschlossen haben, benö tigt mehr Strom.Trennen Sie andere Peripheriegerä te, die an den Mobiladapter angeschlossen sind.Bei Hochleistungs-Peripheriegerä ten empfiehlt es sich, das Peripheriegerä t direkt an den Computer anzuschließ en.
Das Lesen und Schreiben mit einem externen SSD/HDD und optischen (CD/DVD/Blu-ray) Laufwerk ist nicht mö glich, wenn es an den mobilen Adapter angeschlossen ist.	Einige externe SSD/HDD/optische Laufwerke benö tigen mehr Strom, als Ihr mobiler Adapter unterstütztten kann.Es wird empfohlen, dass Sie externe SSD/HDD/optische Laufwerke direkt an Ihren Computer anschließ en.
Die Auflö sung des Monitors ist niedriger als 4K 60Hz, wenn er an den HDMI- oder Display-Port Ihres mobilen Adapters angeschlossen ist.	Die 4K-Auflö sung bei 60 Hz wird von Computern mit DisplayPort 1.3 oder hö her mit einem Display unterstützt tzt, das eine 4K-Auflö sung bei 60 Hz ermö glicht. Auf Computern, die unter DisplayPort 1.3 unterstützt tzen, beträ gt die maximal unterstützt uter auflö sung 4K bei 30 Hz.
Der mobile Adapter lä dt Ihren Computer nicht ü ber den USB-C-Port auf.	Der mobile Adapter unterstützt keine Stromversorgung. Der USB-C-Port unterstützt nur den Datentransfer und erlaubt keine Stromversorgung zwischen den Gerä ten.
Der mobile Adapter unterstützt keine Durchgangsladung (Passthrough) von MAC-Adressen und PXE-Boot.	Der mobile Adapter unterstützt keine Durchgangsladung (Passthrough) von MAC-Adressen und PXE-Boot mit System-BIOS-Unterstützung.Wenn das BIOS Ihres Computers keine Durchgangsladung (Passthrough) von MAC-Adressen und PXE-Boot unterstützt, kann der mobile Adapter diese Funktionen nicht unterstützt.
Der PXE-Boot im UEFI/Legacy-Modus funktioniert nicht.	Die PXE-Boot-Unterstützung hängt vom BIOS Ihres Computers ab. Weitere Informationen finden Sie in der Dokumentation Ihres Computers.
Kein Video auf dem Monitor, der an den mobilen Adapter angeschlossen ist.	Überprüfen Sie die Video-Verbindungskabel.Ziehen Sie das Peripheriegerät vom Mobiladapter ab, warten Sie 10 Sekunden und schließ en Sie das Peripheriegerät erneut an.
Das Video auf dem angeschlossenen Monitor ist verzerrt oder beschä digt.	Überprüfen Sie die Video-Verbindungskabel.Überprüfen und aktualisieren Sie die Videoauflö sung unter Systemsteuerung > Alle Elemente der Systemsteuerung > Bildschirm > Bildschirmauflö sung.
Das Video auf dem angeschlossenen Monitor wird im erweiterten Modus nicht angezeigt.	Ändern Sie die Einstellung unter Systemsteuerung > Alle Elemente der Systemsteuerung > Bildschirm > Bildschirmauflö sung.Wechseln Sie zwischen den Modi, indem Sie die

Windows-Taste

drü cken.

Upstream-Eingang

Downstream Daten-Ports

USB-C

• 1 x USB 3.1 Gen2 Typ-A-Port
• 1 x USB 3.1 Gen2 Typ-C-Port
- 1 x RJ45-Port

Downstream Video-Ausgänge und unterstützte Auflö sungen

Einzel-Videoausgang von einem der drei Ports:

• 1 x DisplayPort 1.4(max. 3840 x 2160) /60 Hz
• 1 x HDMI 2.0(max. 3840 x 2160) /60 Hz
• 1 x VGA(max. 1920x1080) /60 Hz

LED-Anzeige für LAN-Port

• Verbindung: Grü n (leuchtet)
- Aktiver Link: Gelb (blinkt)

ANMERKUNG: Wenn der mobile Adapter an den Thunderbolt oder 15 W USB-C-Port (DisplayPort Alt Mode) Ihres Computers angeschlossen ist, funktionieren die USB-A- und USB-C-Ports gleichzeitig mit der Datenü bertragungsrate USB 3.1 Gen 2 (10 Gbps) auf ausgewählten Dell-Computern.

ANMERKUNG: Wenn der mobile Adapter an den 7,5 W USB-C-Anschluss (DisplayPort Alt Mode) Ihres Computers angeschlossen ist, funktioniert entweder nur der USB-A- oder nur der USB-C-Port.

Zum Beispiel:

• Wenn ein Peripheriegerät an den USB-C-Port Ihres mobilen Adapters angeschlossen ist, wird der USB-A deaktiviert.
• Wenn ein Peripheriegerät an den USB-A-Anschluss Ihres mobilen Adapters angeschlossen ist, wird der USB-C deaktiviert.

ANMERKUNG: Die 4K-Auflö sung bei 60 Hz wird auf Computern mit DisplayPort 1.3 oder höher mit einem Display, das eine 4K-Auflösung bei 60 Hz ermöglicht, unterstützt. Auf Computern, die den DisplayPort 1.3 oder niedriger unterstützt, beträgt die maximal unterstütztte Auflö sung 4K bei 30 Hz.

Empfohlene Systemanforderungen

Unterstü tzte Betriebssysteme

• Windows 7, Windows 8, Windows 8.1, Windows 10 (32/64 Bits)
• Mac OS
  • Chrome OS 61.0.3163.123 und 65.0.3325.209

Betriebstemperatur

Das Produkt arbeitet bei einer maximalen Umgebungstemperatur von 35 °C.

Gesetzliche Informationen

Garantie

Eingeschränkte Garantie und Rückgaberecht

Für Dell Produkte besteht eine eingeschränkte Hardwaregarantie für ein Jahr. Wenn das Produkt zusammen mit einem Dell System erworben wird, gilt die Systemgarantie.
