Produkttyp	Alarmanlage (Sicherheitskamera-System)
Marke / Modell	Hagenuk AAS 400
Abmessungen (Alarmanlage)	ca. 138 x 88 x 29 mm
Gewicht (Alarmanlage)	ca. 130 g
Stromversorgung	12 V DC Netzteil; Backup-Batterien: 4 x 1,5 V AAA (nicht enthalten)
Alarmsirene Lautstärke	105 dB
Funkreichweite (Freifeld)	bis zu 80 m
Anzahl Alarmzonen	4 Zonen (Zone 1-3 Alarm, Zone 4 nur Warnung)
Maximale Sensoren	bis zu 16 (4 pro Zone)
Betriebsmodi	Warn-Funktion, Alarm-Funktion „Außer Haus“, Alarm-Funktion „Zuhause“, Panik-Alarm
Mitgelieferte Sensoren	1x Tür-/Fenster-Alarmsensor TF 40, 1x Bewegungsmelder BM 40, 1x Fernbedienung FB 40
Sensortypen (optional)	Tür-/Fenster-Alarmsensor TF 40, Bewegungsmelder BM 40, Fernbedienung FB 40, Audioalarm AA 40
Codierung	4-stelliger Code, werkseitig 1234, einstellbar
Backup-Betriebsdauer	bis zu 48 Stunden mit 4 AAA-Batterien
Arbeitstemperatur (Alarmanlage)	0 °C bis 50 °C
Reinigung	Mit trockenem Tuch abwischen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Sirene kann Gehör schädigen; keine Eigenreparaturen; nur Original-Netzteil verwenden
Garantie	24 Monate ab Kaufdatum
Entsorgung	Elektroaltgeräte getrennt vom Hausmüll entsorgen; Batterien in Sammelstellen

Häufig gestellte Fragen - AAS 400 Hagenuk

Wie melde ich einen Alarmsensor an der Hagenuk AAS 400 an?

Halten Sie die Learn-Taste an der Alarmanlage ca. 3 Sekunden gedrückt, bis ein Signalton ertönt. Drücken Sie dann die Zonentaste (1-4). Lösen Sie den Sensor aus (z.B. Magnet trennen oder Test-Taste drücken). Ein langer Signalton bestätigt die erfolgreiche Anmeldung.

Was ist der Unterschied zwischen den Alarm-Funktionen "Außer Haus" und "Zuhause"?

Bei "Außer Haus" werden alle Sensoren (Tür/Fenster und Bewegungsmelder) überwacht. Bei "Zuhause" sind nur die Tür-/Fenster-Sensoren aktiv, Bewegungsmelder sind deaktiviert, damit Sie sich frei bewegen können.

Wie kann ich die Alarmanlage mit der Fernbedienung aktivieren?

Drücken Sie die Taste mit einem Punkt für "Außer Haus" oder die Taste mit zwei Punkten für "Zuhause". Zum Deaktivieren drücken Sie die Taste mit drei Punkten.

Wie stelle ich den Code an der Hagenuk AAS 400 um?

Halten Sie die Learn-Taste und gleichzeitig die Arm-Taste ca. 3 Sekunden gedrückt. Geben Sie den alten Code ein (werksseitig 1234), dann den neuen Code zweimal. Ein langer Signalton bestätigt die Änderung.

Was bedeutet schnelles Blinken einer Zonen-LED?

Schnelles Blinken zeigt an, dass die Funkverbindung zu einem Sensor dieser Zone unterbrochen ist. Überprüfen Sie die Batterie des Sensors und die Reichweite. Tauschen Sie ggf. die Batterie aus oder verringern Sie den Abstand.

Kann ich die Alarmanlage auch ohne Backup-Batterien betreiben?

Ja, die Alarmanlage funktioniert auch ohne Backup-Batterien, solange das Netzteil angeschlossen ist. Bei Stromausfall fällt die Anlage jedoch aus. Wir empfehlen daher, 4 AAA-Batterien einzulegen.

Wie schalte ich eine Alarmzone vorübergehend stumm?

Halten Sie die entsprechende Zonentaste (1-4) ca. 3 Sekunden gedrückt, bis ein Signalton ertönt und die Zone-LED dauerhaft leuchtet. Die Zone ist dann stillgelegt. Nach dem Deaktivieren der Alarmanlage wird die Stummschaltung automatisch aufgehoben.

Was tun, wenn die Fernbedienung nicht funktioniert?

Stellen Sie sicher, dass die Fernbedienung an einer Zone angemeldet ist (siehe Anleitung). Überprüfen Sie die Batterie (12V Alkaline, Typ V23GA). Wenn bereits eine Fernbedienung an der Zone angemeldet ist, verwenden Sie eine andere Zone.

Wie setze ich den Code zurück, wenn ich ihn vergessen habe?

Entfernen Sie alle Stromquellen (Netzteil und Batterien). Halten Sie die Learn-Taste gedrückt, während Sie das Netzteil wieder anschließen. Lassen Sie die Taste los, wenn alle Zone-LEDs leuchten. Warten Sie ca. 4 Stunden, bis alle LEDs erlöschen – der Code ist dann wieder 1234.

Welche Reinigungs- und Pflegehinweise gibt es?

Reinigen Sie die Alarmanlage und die Sensoren mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel. Bei schwachen Batterien tauschen Sie diese rechtzeitig aus.

BEDIENUNGSANLEITUNG AAS 400 Hagenuk

Bedienungs- und Montageanleitung

hagenuk

Inhalt

Inhalt 2

Herzlichen Glückwunsch.... 3

Sicherheitshinweise 3

1 Einführung.... 4

1.1 Funktionsweise.... 4
1.2 Lieferumfang.... 4
1.3 Hinweis zur Entsorgung 4

2 Bedienelemente.... 5

2.1 Alarmanlage 5
2.2 Tür-/Fenster-Alarmsensor 6
2.3 Fernbedienung.... 6
2.4 Bewegungsmelder....6

3 Inbetriebnahme.... 7

3.1 Montage der Alarmanlage 7
3.2 Alarmsensoren anmelden.... 8
3.3 Fernbedienung anmelden 9
3.4 Angemeldete Alarmsensoren abmelden 10
3.5 Betrieb im Test-Modus.... 10
3.6 Alarmsensoren montieren 11
3.7 Code einstellen.... 12
3.8 Code zurücksetzen.... 12

4 Betrieb 13

4.1 Warn-Funktion 13
4.2 Alarm-Funktion "Außer Haus" 14
4.3 Alarm-Funktion "Zuhause" 14
4.4 Panik-Alarm auslösen.... 15

4.5 Alarm-Zone vorübergehend stilllegen 15

5 Statusanzeige 15

5.1 Betriebsstatus der Alarmsensoren.... 15
5.2 Betriebsstatus der Alarmanlage 16

6 Technische Daten 17
7 Fehlerbehebung 18
8 Garantie/Service 19

8.1 Garantie.... 19
8.2 Service.... 19

Herzlichen Glückwunsch Sicherheitshinweise

AAS 400

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf der hagenuk Alarmanlage AAS 400. Sie haben sich für ein sehr hochwertiges Alarmanlagen-System mit modernster Funktechnologie und vielen nützlichen Funktionen entschieden. Die flexible und jederzeit erweiterbare Alarmanlage überwacht Ihr Zuhause mittels Bewegungsmelder und Tür-/Fenster-Alarmsensor und schützt durch die besonders laute Alarmsirene vor ungebetenen Gästen. Die Funkfernbedienung ermöglicht Ihnen das bequeme Ein- und Ausschalten Ihrer Alarmanlage und verfügt zudem über eine Paniktaste.

Vier Alarmzonen, eine Warn-Funktion und die beiden Alarm-Funktionen "Außer Haus" und "Zuhause" sowie weitere intelligente Funktionen ermöglichen Ihnen eine perfekte Abstimmung der AAS 400 an Ihre Anforderungen. Dank der Funkverbindung zwischen Alarmsensoren, Alarmzentrale und weiteren optionalen Alarmmeldern ist die Montage zudem besonders schnell und einfach.

Wir wünschen Ihnen viel Freude mit der AAS 400 Alarmanlage.

WICHTIG

Lesen Sie diese Bedienungsanleitung vor der Installation und der Inbetriebnahme sorgfältig, um sich mit der Bedienung der Alarmanlage gründlich vertraut zu machen. Bewahren Sie die Bedienungsanleitung gut auf und geben Sie sie immer mit, wenn Sie das Gerät an Dritte weitergeben.

SICHERHEITSHINWEISE

Beachten Sie, dass die Alarmanlage über eine extrem laute (105 dB) Alarmsirene verfügt. Lösen Sie den Alarm daher niemals aus, wenn Sie sich mit dem Kopf in unmittelbarer Nähe der eingebauten Sirene befinden. Dies kann Ihr Gehör dauerhaft schädigen. Halten Sie die Öffnung der Alarmsirene bei einem Test gegebenenfalls zu und stellen Sie sich nicht direkt vor die Öffnung.

Verwenden Sie ausschließlich das mitgelieferte Netzteil. Halten Sie Flüssigkeiten vom Netzteil fern und verwenden Sie es nur in geschlossenen Räumen. Halten Sie das Netzkabel von heißen Oberflächen fern. Benutzen Sie die Alarmanlage nicht, wenn das Netzkabel oder das Netzteil beschädigt wurde, wenn es herunter- oder ins Wasser gefallen ist. Ein beschädigtes Netzkabel darf nicht repariert werden. Wenden Sie sich in diesen Fällen an die Hotline.

Im Falle von Störungen reparieren Sie das Gerät niemals selbst. Mit dem Öffnen des Gehäuses erlischt jeglicher Garantieanspruch. Lassen Sie Reparaturen nur von autorisierten Servicestellen durchführen, wenden Sie sich in diesem Fall an unsere Hotline.

Beachten Sie die folgenden Sicherheitshinweise:

• Batterien nicht wiederaufladen, nicht kurzschließen und nicht ins Feuer werfen. Es besteht Explosionsgefahr.
• Halten Sie Batterien von Kindern fern.
• Ersetzen Sie schwache Batterien umgehend. Setzen Sie nur Batterien des gleichen Typs ein. Beachten Sie dabei die richtige Polarität.
• Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern in den Sondermüll oder in eine Batterie-Sammelstation im Fachhandel.

hagenuk

1 Einführung

1.1 Funktionsweise

Ihre neue hagenuk AAS 400 Alarmanlage kommuniziert per Funkverbindung mit den angemeldeten Alarmsensoren. Registiert der Bewegungsmelder eine Bewegung oder wird der Tür-/Fenster-Alarmsensor durch das Öffnen einer Türe oder eines Fensters ausgelöst, so wird ein Funksignal an die Alarmanlage gesendet. Je nach aktivierter Funktion, erfolgt eine Warnung oder Alarmierung. Mit der Fernbedienung können Sie die Alarmanlage ein- und ausschalten oder den Alarm direkt auslösen. Die Reichweite der Funkverbindung zwischen Sensoren und Alarmanlage in Gebäuden ist stark von den baulichen Gegebenheiten abhängig. Im Freien beträgt diese bis zu 80m.

Ihre Alarmanlage verfügt über eine Warn- und zwei Alarm-Funktionen. Ist die Warnfunktion aktiv, signalisiert das Gerät durch Blinken und Signaltöne, wenn ein Bewegungsmelder oder Tür-/Fenster-Alarmsensor ausgelöst wurde. Wird keine Bewegung mehr erfasst, bzw. wird das entsprechende Fenster oder die Türe wieder geschlossen, verstummt der Signalton.

Bei der Alarm-Funktion "Außer Haus" sind alle Alarmsensoren scharf geschaltet. Wird ein Bewegungsmelder oder Tür-/Fenster-Alarmsensor ausgelöst, ertönt die Alarmsirene. Benutzen Sie diese Funktion, wenn Sie die Wohnung oder das Haus verlassen.

Bei der Alarm-Funktion "Zuhause" werden die Bewegungsmelder deaktiviert, nur die Tür-/Fenster-Alarmsensoren werden überwacht. Sie können diese Funktion nutzen, wenn Sie abends zuhause bleiben. Da die Bewegungsmelder in diesem Betriebsmodus keinen Alarm auslösen, können Sie sich, trotz aktivierter Alarmanlage, frei zuhause bewegen.

Sie können jederzeit weitere Alarmsensoren anmelden und damit Ihre Alarmanlage erweitern. Die AAS 400 verfügt über 4 Alarmzonen, an die jeweils bis zu 4 Alarmsensoren angemeldet werden können.

1.2 Lieferumfang

Packen Sie die Bestandteile des AAS 400 aus und überprüfen Sie den Inhalt auf Vollständigkeit. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Folgende Teile gehören zum Lieferumfang:

• Alarmanlage hagenuk AAS 400
• 12V Netzteil für Alarmanlage
• Bewegungsmelder (hagenuk BM 40)
- Tür-/Fenster-Alarmsensor inkl. Batterie (hagenuk TF 40)
• Fernbedienung inkl. Batterie (hagenuk FB 40)
- Montagematerial
• Bedienungs- und Montageanleitung
• Garantiekarte

1.3 Hinweis zur Entsorgung

Hat Ihre Alarmanlage ausgedient, bringen Sie die Altgeräte zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass die Altgeräte getrennt vom Hausmüll zu entsorgen sind. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Die Batterien entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereit stellen.

Verpackungsmaterialien entsorgen Sie nach den lokalen Vorschriften.

2 Bedienelemente

AAS 400

2.1 Alarmanlage

hagenuk

2 Bedienelemente

2.2 Tür-/Fenster Alarmsensor

2.3 Fernbedienung

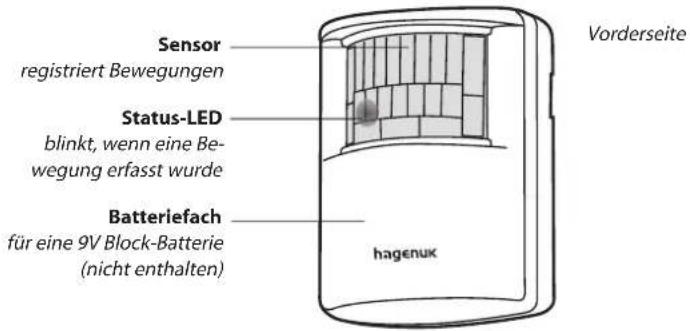

2.4 Bewegungsmelder

3 Inbetriebnahme

AAS 400

3.1 Montage der Alarmanlage

Wählen Sie einen geeigneten Montageort aus. Platzieren Sie das Gerät

• in der Nähe einer Steckdose
• zentral, so dass es von allen Benutzern bequem bedient werden kann und der Abstand zu den Alarmsensoren optimal ist (möglichst mittig)
• nicht in der Nähe von Türen oder Fenstern, wo es von unbefugten Personen schnell erreicht werden könnte
• nicht in der Nähe von Gegenstände die Hitze abstrahlen (Heizung, Ofen, Herd)
• nicht in der Nähe von großen metallischen Gegenständen, die die Funkreichweite einschränken könnten.

Haben Sie einen geeigneten Aufstellungsort für die Alarmanlage gefunden, legen Sie 4 "Back-Up" Batterien (nicht enthalten) in das Gerät ein und schließen Sie das Netzteil an.

"Back-Up" Batterien

Die Verwendung von "Back-Up" Batterien in der Alarmanlage AAS 400 ist für den normalen Betrieb nicht zwingend notwendig. Durch die Batterien wird jedoch die Funktion des Gerätes bei Stromausfall sichergestellt, daher empfehlen wir Ihnen 4 Stück 1,5V Alkalinebatterien AAA einzulegen.

• Öffnen Sie das Batteriefach auf der Unterseite der Alarmanlage, indem Sie den Batteriefachdeckel in Pfeilrichtung aufschieben.
• Legen Sie vier 1,5V Batterien vom Typ AAA ein. Achten Sie dabei auf die im Batteriefach angegebene Polarität.

• Setzen Sie den Batteriefachdeckel wieder ein und schieben ihn gegen die Pfeilrichtung zu.

• Schließen Sie den Niedervoltstecker des mitgelieferten Netzteils an die Strom-Buchse (Input DC) der Alarmanlage an und stecken Sie das Netzteil in eine 230 V Steckdose. Die grüne Power-LED leuchtet konstant, sobald das Gerät mit Strom versorgt wird.

• Sie können die Alarmanlage entweder als Tischgerät verwenden oder diese mittels zweier Schrauben (Abstand 8,4 cm) an einer Wand montieren.
• Drehen Sie die Antenne anschließend für besten Empfang in vertikale Position.

hagenuk

3 Inbetriebnahme

3.2 Alarmsensoren anmelden

Bevor Sie die Alarmanlage verwenden können, müssen Sie die vorhandenen Alarmsensoren (Bewegungsmelder und Tür-/Fenster-Alarmsensor) anmelden. Die Alarmanlage AAS 400 verfügt über 4 Zonen an die jeweils bis zu 4 Alarmsensoren angemeldet werden können. So können insgesamt bis zu 16 Alarmsensoren mit Ihrer Alarmanlage überwacht werden.

Zone 1 bis 3 sind Warn- und Alarm-Zonen:

Die Alarmsensoren, die in den Zonen 1 bis 3 angemeldet werden, lösen bei deaktivierter Alarmanlage nur die Warn-Funktion und bei aktivierter Alarmanlage die Alarm-Funktion aus.

Bei der Warn-Funktion werden Sie entweder optisch, durch die entsprechende Zone-LED, oder optisch und akustisch, durch einen zusätzlichen Signalton, darauf aufmerksam gemacht, dass ein Sensor ausgelöst wurde. Bei der Alarm-Funktion hingegen ertönt bei Auslösung eines Sensors die Alarmsirene.

Zone 4 ist eine fest eingestellte Warn-Zone:

Zur permanenten Überwachung werden alle in Zone 4 angemeldeten Sensoren nur in der Warn-Funktion betrieben. Auch bei aktivierter Alarmanlage lösen die in Zone 4 angemeldeten Sensoren nur die Warn-Funktion aus.

Hinweise zum Anmelden

• Sie können bis zu 4 Sensoren pro Zone anmelden. Das Anmelden eines 5. Sensors löscht automatisch den 1. angemeldeten Sensor dieser Zone.
• Melden Sie einen Sensor nicht an zwei unterschiedlichen Zonen an.
• Melden Sie die Sensoren an der Alarmanlage an und führen Sie einen Test durch, bevor Sie die Sensoren montieren.

Um einen Alarmsensor anzumelden, muss dieser zunächst aktiviert werden:

• Ziehen Sie dazu den Isolierstreifen aus dem Batteriefach des Tür-/Fenster-Alarmsensors, dieser ist nun einsatzbereit.
• Um den Bewegungsmelder zu aktivieren, öffnen Sie das Batteriefach auf der Rückseite des Gehäuses mit einem Kreuzschraubendreher und schließen Sie eine 9V Block-Batterie (nicht im Lieferumfang) an den Batterieclip an. Die Test-Taste im Batteriefach und die beiden Jumper zur Einstellung der Sensorempfindlichkeit sind nun zugänglich.

Melden Sie nun die beiden aktivierten Alarmsensoren an der Alarmanlage an:

• Halten Sie dazu die Learn-Taste an der Alarmanlage mit einem spitzen Gegenstand (z.B. Kugelschreiber) ca. 3 Sekunden gedrückt, bis ein Signalton ertönt.
• Drücken Sie die Nummerntaste (1-4) der Zone an der der Alarmsensor angemeldet werden soll. Die entsprechende Zone-LED beginnt zu blinken.
• Lösen Sie nun den Sensor aus, den Sie an der Alarmanlage anmelden möchten. Dazu trennen Sie beim Tür-/Fenster-Alarmsensor den Magnet vom Sensor, bis ein langer Signalton ertönt. Fügen Sie Magnet und Sensor anschließend wieder zusammen, die beiden roten Markierungen zueinander zeigend.
• Um den Bewegungsmelder an dieser Zone anzumelden, drücken Sie die Test-Taste im Batteriefach auf der Rückseite des Gehäuses. Bei erfolgreicher Anmeldung des Sensors ertönt ein langer Signalton. Sie können die Sensorempfindlichkeit des Bewegungsmelders mit dem Jumper (Drahtbrücke) im Batteriefach, links neben der Test-Taste, einstellen. Ziehen Sie dazu den kleinen schwarzen Kunststoff-Jumper heraus. Sie sehen vier quadratisch angeordnete Metallstifte. Überbrücken Sie entweder die beiden linken oder die beiden rechten Metallkontakte, indem Sie den schwarzen Jumper über die entsprechenden Kontakte schieben und festdrücken. Dadurch werden diese verbunden.

linke Kontakte "SEN1": hohe Sensorempfindlichkeit rechte Kontakte "SEN2": niedrige Sensorempfindlichkeit

3 Inbetriebnahme

AAS 400

• Wird innerhalb von 20 Sekunden kein Signal des Sensors empfangen, bricht die Alarmanlage den Anmeldevorgang ab. Es ertönen drei kurze Signaltöne und die Zone-LED hört auf zu blinken.
• Wiederholen Sie diese Vorgehensweise, um weitere Alarmsensoren anzumelden.

Nach dem Anmelden der Alarmsensoren ist es wichtig, diese zu testen. So können Sie feststellen, ob eine Funkverbindung zwischen den Sensoren und der Alarmanlage hergestellt wird. Dadurch wird ausgeschlossen, dass die Sensoren außerhalb der Funkreichweite installiert werden. Lesen Sie dazu das Kapitel "3.5 Betrieb im Test-Modus".

Nachfolgend finden Sie zwei Beispielbelegungen für die Alarmanlage.

Beispiel 1 - Wohnung mit 3 Sensoren

• Zone 1: Tür-Alarmsensor - Wohnungstür
• Zone 2: Fenster-Alarmsensor - Schlafzimmer
• Zone 3: Bewegungsmelder - Wohnzimmer
• Zone 4: -

Beispiel 2 - Haus mit 8 Sensoren

• Zone 1: 2 Tür-Alarmsensoren – Haustür und Terassentür
• Zone 2: 3 Fenster-Alarmsensoren – Schlafzimmer, Küche, Wohnzimmer
• Zone 3: 2 Bewegungsmelder – Flur und Wohnzimmer
• Zone 4: 1 Tür-Alarmsensor – Verkaufsraum

Im Lieferumfang Ihrer AAS 400 befinden sich ein Tür-/Fenster-Alarmsensor und ein Bewegungsmelder. Weitere Alarmsensoren sind separat erhältlich und können jederzeit hinzugefügt werden.

3.3 Fernbedienung anmelden

Mit der Fernbedienung können Sie per Funk die beiden Alarm-Funktionen "Außer Haus" und "Zuhause" aktivieren bzw.deaktivieren sowie per Knopfdruck den Alarm auslösen. Sie können bis zu vier Fernbedienungen an Ihrer Alarmanlage anmelden. Jede Fernbedienung muss dafür bei einer andern Zone angemeldet werden. Pro Zone kann nur eine Fernbedienung angemeldet werden. Um die Fernbedienung an der Alarmanlage anzumelden, gehen Sie folgendermaßen vor:

• Halten Sie die Learn-Taste mit einem spitzen Gegenstand (z.B.Kugelschreiber) ca. 3 Sekunden gedrückt, bis ein Signalton ertönt.
• Drücken Sie die Nummerntaste (1-4) der Zone, an der die Fernbedienung angemeldet werden soll. Die entsprechende Zone-LED beginnt zu blinken.
• Drücken Sie nun die Panik-Taste Ihrer Fernbedienung. Bei erfolgreicher Anmeldung der Fernbedienung ertönt ein langer Signalton.
• Wird innerhalb von 20 Sekunden kein Signal der Fernbedienung empfangen, bricht die Alarmanlage den Anmeldevorgang ab. Es ertönen drei kurze Signaltöne und die Zone-LED hört auf zu blinken.
• Wiederholen Sie diese Vorgehensweise mit anderen Zonen, um weitere optionale Fernbedienungen anzumelden.

Hinweis zum Anmelden

Sie können insgesamt bis zu 4 Fernbedienungen an der Alarmanlage anmelden. Pro Zone kann maximal eine Fernbedienung angemeldet werden. Alle angemeldeten Fernbedienungen schalten die gesamte Alarmanlage mit allen Zonen scharf, unabhängig von der Zone an der sie angemeldet wurden.

hagenuk

3 Inbetriebnahme

3.4 Angemeldete Alarmsensoren abmelden

Sie können alle an einer Zone angemeldeten Alarmsensoren auf einmal abmelden.

• Halten Sie die Learn-Taste mit einem spitzen Gegenstand (z.B. Kugelschreiber) gedrückt und drücken Sie anschließend die entsprechende Nummern-Taste. Halten Sie beide Tasten für ca. 3 Sekunden gedrückt, bis die Zone-Taste zweimal aufleuchtet und zwei kurze Signaltöne zu hören sind.
• Lassen Sie nun beide Tasten los. Alle Sensoren der ausgewählten Zone wurden gelöscht.

Um beispielsweise einen von drei Sensoren einer Zone abzumelden, gehen Sie vor wie oben beschrieben und melden Sie alle Sensoren der Zone ab. Anschließend melden Sie die beiden verbleibenden Sensoren neu an dieser Zone an.

3.5 Betrieb im Test-Modus

Reichweite der Alarmsensoren testen

Bevor Sie die angemeldeten Alarmsensoren fest montieren, sollten Sie deren Funktion überprüfen, um sicherzustellen, dass sich diese innerhalb der Funkreichweite befinden. Diese variiert sehr stark, abhängig von den baulichen Gegebenheiten. Im Freien beträgt sie bis zu 80m.

Platzieren Sie dazu den Tür-/Fenster-Alarmsensor sowie den Bewegungsmelder an den Stellen, an denen Sie montiert werden sollen. Starten Sie nun den Test-Modus der Alarmanlage:

• Ziehen Sie den Niedervoltstecker des Netzteils aus der Strom-Buchse der Alarmanlage und entnehmen Sie eingelegte "Back-Up" Batterien.
• Halten Sie die Mute-Taste gedrückt und stecken Sie das Netzteil wieder an der

Alarmanlage an. Wenn alle LEDs der Alarmanlage leuchten, lassen Sie die Mute-Taste wieder los. Die Alarmanlage ist nun im Test-Modus und reagiert auf alle Signale der Alarmsensoren.

• Schieben Sie den Alert-Wahlschalter ganz nach rechts auf die Position "Alert".
• Aktivieren Sie nun die Alarmsensoren an der Stelle, an der diese später montiert werden sollen.

• Dazu trennen Sie beim Tür-/Fenster-Alarmsensor den Magnet vom Sensor. Befindet sich die Alarmanlage in Funkreichweite, beginnt die entsprechende Zone-LED zu blinken. Zusätzlich ertönt ein Signal für die Dauer der Auslösung des Tür-/Fenster-Alarmsensors:

• in Zone 1: 1 Signalton

• in Zone 2: 2 Signaltöne
• in Zone 3: 3 Signaltöne
• in Zone 4: 4 Signaltöne

Fügen Sie Magnet und Sensor anschließend wieder zusammen. Die beiden roten Markierungen müssen dabei zueinander zeigen. Der Signalton verstummt und die Zone-LED erlischt.

- Um den Bewegungsmelder zu testen, bewegen Sie sich vor dem Sensor oder drücken Sie die Test-Taste im Batteriefach auf der Rückseite des Gehäuses. Befindet sich die Alarmanlage in Funkreichweite, beginnt die entsprechende Zone-LED zu blinken. Zusätzlich ertönt ein Signal:

Wurde der Bewegungsmelder einmal ausgelöst und das Funksignal an die

3 Inbetriebnahme

AAS 400

Alarmanlage übertragen, so dauert es 20 Sekunden, bis eine erneute Auslösung erfolgen kann.

• Drücken Sie während der Wiedergabe der Signaltöne die Mute-Taste, um die Audiosignale nur für diesen ausgelösten Alarm stumm zu schalten. Wird das nächste Signal eines Alarmsensors empfangen, ertönt wieder das Audiosignal.
• Um den Test-Modus zu beenden, ziehen Sie den Niedervoltstecker kurz aus der Alarmanlage. Legen Sie die 4 "Back-Up" Batterien wieder ein und schließen Sie den Stecker wieder an, die Alarmanlage arbeit wieder im normalen Betriebsmodus.

3.6 Alarmsensoren montieren

War der Test der Funkverbindung zwischen Tür-/Fenster-Alarmsensor, Bewegungsmelder und der Alarmanlage erfolgreich, können die beiden Alarmsensoren montiert werden.

Tür-/Fenster-Alarmsensor montieren

Bringen Sie Sender und Magnet so an, dass die beiden roten Markierungen zueinander zeigen und bei geschlossener Türe bzw. geschlossenem Fenster unmittelbar nebeneinander zu liegen kommen.

• Befestigen Sie den Sender mit dem doppelseitigen Klebeband am Tür- bzw. am Fensterrahmen. Falls der Untergrund zu uneben ist, schrauben Sie das mitgelieferte Montageplättchen an den Rahmen und kleben Sie den Sender mit dem doppelseitigen Klebeband darauf.
• Schrauben Sie nun den Magnet so an die Türe bzw. an das Fenster, dass die beiden roten Markierungen unmittelbar nebeneinander zu liegen kommen. Gegebenenfalls können Sie den Magnet ebenfalls mit dem doppelseitigen Klebeband anbringen.

Bewegungsmelder montieren

Bringen Sie den Bewegungsmelder am besten direkt unter der Decke, zum Beispiel in einer Ecke des Raumes an, um eine möglichst große Fläche zu überwachen.

- Schrauben Sie dazu die Kugelgelenkhalterung mit zwei Schrauben an die Wand.

- Setzen Sie nun den Bewegungsmelder mit dem rückseitigen Kugelgelenk auf die Kugelgelenkhalterung und schieben Sie das Gerät auf die Halterung, bis diese mit einem Klick verriegelt.

- Sie können den Bewegungsmelder nun ausrichten, indem Sie ihn drehen und neigen. Finden Sie die geeignete Ausrichtung des Bewegungsmelder heraus, die den zu überwachenen Raum am besten erfasst.

- Die Reichweite des Bewegungsmelders beträgt bis zu 10m, bei einem Erfassungswinkel von bis zu 110°.

hagenuk

3 Inbetriebnahme

3.7 Code einstellen

Sie können einen 4-stelligen Nummerncode für das Aktivieren (scharf schalten) und Deaktivieren (unscharf schalten) der Alarmanlage festlegen. Der ab Werk eingestellte Code ist "1 2 3 4". Stellen Sie einen neuen Code folgendermaßen ein:

• Halten Sie die Learn-Taste mit einem spitzen Gegenstand (z.B. Kugelschreiber) gedrückt und drücken Sie gleichzeitig die Arm-Taste für ca.3 Sekunden, bis ein langer Signalton ertönt. Die Power-LED beginnt grün zu blinken
• Geben Sie mit den Nummerntasten (1-4) den alten 4-stelligen Code ein (Werkseinstellung: "1 2 3 4"), zwei Signaltöne quittieren den Vorgang.
• Geben Sie mit den Nummerntasten (1-4) den neuen 4-stelligen Code ein, zwei Signaltöne quittieren den Vorgang.
• Geben Sie den neuen Code zur Bestätigung erneut ein. Ein langer Signalton bestätigt die Eingabe und die Power-LED hört auf zu blinken. Der neue Code ist eingestellt.

Neuer Code

Merken Sie sich den neu eingestellten Code. Bewahren Sie einen notierten Code nicht in der Nähe der Alarmanlage auf, sondern verwahren Sie ihn an einem sicheren Ort!

3.8 Code zurücksetzen

Falls Sie den Code vergessen sollten, können Sie diesen auf die Werkeinstellung

"1 2 3 4" zurücksetzen. Der eingestellte Code wird dabei gelöscht.
- Entnehmen Sie alle Batterien aus dem Batteriefach der Alarmanlage und ziehen Sie den Niedervoltstecker aus der Alarmanlage.

• Halten Sie die Learn-Taste gedrückt.
- Stecken Sie den Niedervoltstecker des Netzteils wieder an die Alarmanlage an, während Sie die Learn-Taste weiterhin gedrückt halten.
- Lassen Sie die Learn-Taste erst los, wenn die 4 Zone-LEDs leuchten. Die Zone-LED 1 beginnt zu blinken. Nach ca. 1 Stunde erlischt die Zone-LED 1 und die Zone-LED 2 beginnt zu blinken.
- Der Code ist auf die Werkeinstellung zurückgesetzt, wenn alle 4 Zone-LEDs nacheinander erloschen sind. Dieser Vorgang dauert ungefähr 4 Stunden. Während dieses Vorgangs dürfen Sie die Alarmanlage nicht bedienen. Warten Sie, bis nach ca. 4 Stunden alle Zone-LEDs erloschen sind. Der Code wurde auf die Werkeinstellung "1 2 3 4" zurückgesetzt. Jetzt können Sie die Alarmanlage wieder bedienen.

Code zurücksetzen

Während der Code zurückgesetzt wird, darf die Alarmanlage nicht bedient werden! Brechen Sie den Vorgang nicht ab, da der Code sonst möglicherweise nicht vollständig zurückgesetzt wird und das Gerät Schaden nehmen könnte.

4 Betrieb

AAS 400

Ihre Alarmanlage AAS 400 verfügt über unterschiedliche Betriebsmodi, damit Sie die Überwachung optimal an die jeweilige Situation anpassen können.

• Warn-Funktion
• Alarm-Funktion "Außer Haus"
• Alarm-Funktion "Zuhause"

Wird die Alarmanlage deaktiviert, bleibt automatisch immer die Warn-Funktion aktiv. Diese Funktion signalisiert Ihnen optisch und gegebenenfalls akustisch, wenn ein Alarmsensor ausgelöst wurde, ohne die Alarmsirene auszulösen. Die beiden Alarm-Funktionen "Außer Haus" und "Zuhause" überwachen Ihr Zuhause, wenn Sie das Haus oder die Wohnung verlassen und ebenso, wenn Sie zuhause sind. Wird ein Alarmsensor ausgelöst, ertönt die extra laute Alarmsirene.

4.1 Warn-Funktion

Die Warn-Funktion ist immer aktiv, sobald die Alarmanlage mit Strom versorgt wird (Power-LED leuchtet) und keine der beiden Alarm-Funktionen aktiviert wurde. Die Warn-Funktion signalisiert Ihnen, wenn ein Alarmsensor ausgelöst wurde. Für für die Signalisierung gibt es drei Einstellungsmöglichkeiten des

Alert-Wahlschalters:

OFF	nur optisch	Zone-LED blinkt
CHIME	optisch und akustisch	Zone-LED blinkt + 1 Klingelton ertönt
ALERT	optisch und akustisch	Zone-LED blinkt + Signaltöne ertönen so lange der Alarmsensor ausgelöst ist

• Schieben Sie den Alert-Wahlschalter der Alarm-Anlage auf die gewünschte Position (Off, Chime oder Alert), um die Signalisierung einzustellen.

- Wird die Warn-Funktion durch einen Alarmsensor ausgelöst, können Sie durch Drücken der Mute-Taste für diese Alarmmeldung die Signaltöne stumm schalten. Wird danach erneut ein Alarm ausgelöst, wird die Stummschaltung aufgehoben.

Beispiel 1 - "Fenster und Türen geschlossen?"

Mit der Einstellung "Off" können Sie beispielsweise überprüfen, ob in der jeweiligen Zone eine Tür oder ein Fenster geöffnet ist.

In diesem Fall dürfen an der Zone nur Tür-/Fenster-Alarmsensoren angemeldet sein. Die entsprechende Zone-LED blinkt so lange, bis der geöffnete Tür-/Fensterkontakt durch Schließen der Türe oder des Fenster wieder deaktiviert wird.

Beispiel 2 - "Anmeldung"

Die Einstellung "Chime" kann wie eine elektronische Ladenglocke verwendet werden. Sobald jemand die Türe öffnet oder vom Bewegungsmelder erfasst wird, werden Sie mit einem lauten Signalton auf den Besucher aufmerksam gemacht.

Beispiel 3 - "Warnung/Alert"

Mit der Einstellung "Alert" können Sie eine Türe oder einen bestimmten Bereich sichern, der nicht betreten werden soll. Wird ein Alarmsensor ausgelöst, ertönen wiederholt Signaltöne, bis die Türe/Fenster wieder geschlossen wird bzw. der Bewegungsmelder keine Bewegung mehr erfasst. Die Anzahl der aufeinanderfolgenden Signaltöne (1-4) teilt Ihnen mit, an welcher Zone der ausgelöste Alarmsensor angemeldet ist.

Zone 4 ist eine für diese Funktion fest voreingestellte Warn-Zone. Unabhängig von der Einstellung des Alert-Wahlschalters und davon, ob eine Alarm-Funktion "Außer Haus" oder "Zuhause" aktiviert wurde, signalisiert die Alarmanlage ausgelöste Alarmsensoren der Zone 4 immer optisch und akustisch wie in der

hagenuk

4 Betrieb

Einstellung "Alert" in Beispiel 3: Die Zone-LED 4 blinkt und Signaltöne ertönen so lange der Alarmsensor ausgelöst ist. Alarmsensoren der Zone 4 lösen immer nur die Warn-Funktion und niemals die Alarmsirene aus.

4.2 Alarm-Funktion "Außer Haus"

Verwenden Sie die Alarm-Funktion "Außer Haus", wenn Sie das Haus oder die Wohnung verlassen und sich keine weiteren Personen mehr dort aufhalten. Ist diese Funktion aktiviert, werden alle angemeldeten Tür-/Fenster-Alarmsensoren und Bewegungsmelder überwacht. Wird ein Alarm ausgelöst, ertönt die Alarmsirene. Nach dem Aktivieren der Alarm-Funktion "Außer Haus" bleiben Ihnen 45 Sekunden, um den überwachten Bereich zu verlassen, ohne den Alarm auszulösen. Nach 45 Sekunden schaltet sich die Alarmanlage scharf. Bei Ihrer Rückkehr bleiben Ihnen nach dem Betreten des überwachten Bereiches 30 Sekunden, um den Code einzugeben und die Alarmanlage zu deaktivieren.

Aktivieren/Deaktivieren an der Alarmanlage

• Geben Sie mit den Nummerntasten (1-4) den 4-stelligen Code ein (Werkseinstellung ist "1 2 3 4").
• Drücken Sie zweimal die Arm-Taste, um die Alarm-Funktion "Außer Haus" zu aktivieren. Die Armed-LED beginnt zu blinken. Nutzen Sie die 45 Sekunden Verzögerung vor der Scharfschaltung, um die Wohnung oder das Haus zu verlassen. Währenddessen ist ein Signalton zu hören. Wenn der Signalton verstummt, ist die Alarmanlage scharf geschaltet.
• Deaktivieren Sie die Alarmanlage bei Ihrer Rückkehr, indem Sie den 4-stelligen Code eingeben. Nach Auslösen eines Alarmsensors verbleiben Ihne dafür ca. 30 Sekunden, bevor die Alarmsirene aktiviert wird. Die Armed-LED erlischt.

Aktivieren/Deaktivieren mit der Fernbedienung

• Alternativ aktivieren Sie die Alarmanlage auch mit der Alarm "Außer Haus"-Taste (ein Punkt) an Ihrer Fernbedienung.
• Zum Deaktivieren Ihrer Alarmanlage, drücken Sie die Deaktivieren-Taste an Ihrer Fernbedienung (drei Punkte).

Hinweis zur Zone 4

Zone 4 ist ausschließlich eine Warn-Zone. Wird ein Alarmsenor ausgelöst, der an Zone 4 angemeldet ist, ertönt nur das eingestellte Warn-Signal (Off, Chime, Alert), die Alarmsirene wird nicht ausgelöst.

4.3 Alarm-Funktion "Zuhause"

Aktivieren Sie die Alarm-Funktion "Zuhause", wenn Sie das Haus bzw. die Wohnung abends nicht mehr verlassen und trotzdem Fenster und Türen vor unbefugtem Öffnen sichern möchten. Bei der Alarm-Funktion "Zuhause" werden nur die Tür-/Fenster-Alarmsensoren aktiviert, die Bewegungsmelder lösen in diesem Betriebsmodus keinen Alarm aus. So können Sie sich trotz überwachter Fenster und Türen frei zuhause bewegen, ohne den Alarm auszulösen.

Aktivieren/Deaktivieren an der Alarmanlage

• Geben Sie mit den Nummerntasten (1-4) den 4-stelligen Code ein (Werkseinstellung ist "1 2 3 4").
• Halten Sie die Arm-Taste für ca. 3 Sekunden gedrückt, um die Alarm-Funktion "Zuhause" zu aktivieren. Die Armed-LED beginnt zu leuchten, die Alarm-Funktion ist ohne Verzögerung aktiv.
• Deaktivieren Sie die Alarmanlage, indem Sie den 4-stelligen Code eingeben.

4 Betrieb 5 Statusanzeige

AAS 400

Aktivieren/Deaktivieren mit der Fernbedienung

• Alternativ aktivieren Sie die Alarmanlage auch mit der Alarm "Zuhause"-Taste (zwei Punkte) an Ihrer Fernbedienung. Die Armed-LED beginnt zu leuchten.
• Zum Deaktivieren Ihrer Alarmanlage drücken Sie die Deaktivieren-Taste an Ihrer Fernbedienung (drei Punkte). Die Armed-LED erlischt.

4.4 Panik-Alarm auslösen

Die Fernbedienung Ihrer Alarmanlage verfügt über eine rote Panik-Taste, mit der Sie die Alarmsirene direkt auslösen können. So können Sie auf sich aufmerksam machen, wenn Sie Hilfe benötigen.

• Drücken Sie die rote Panik-Taste, um die Alarmsirene auszulösen.
• Zum Deaktivieren der Alarmsirene, drücken Sie die Deaktivieren-Taste (drei Punkte) an Ihrer Fernbedienung.

4.5 Alarm-Zone vorübergehend stilllegen

Unter Umständen kann es nützlich sein, die Alarmsensoren einer Zone vorübergehend stillzulegen, z.B. um ein Fenster offenstehen zu lassen. Die an dieser stillgelegten Zone angemeldeten Alarmsensoren lösen dann keinen Alarm aus. Die restlichen Sensoren funktionieren wie gewohnt, die Alarmanlage kann aktiviert werden. Wenn Sie die Alarmanlage wieder deaktivieren, wird die vorübergehende Stillegung der Sensoren automatisch aufgehoben.

• Halten Sie die Nummern-Taste (1-4) der Zone, die Sie vorübergenend stilllegen möchten, für ca. 3 Sekunden gedrückt. Ein Signalton ertönt und die Zone-LED leuchtet dauerhaft, um anzuzeigen, dass diese Zone stillgelegt ist.
• Aktivieren Sie eine der beiden Alarm-Funktionen "Außer Haus" oder "Zuhause".

- Um die Stilllegung der Zone aufzuheben, deaktivieren Sie die Alarmanlage entweder mit der Deaktivieren-Taste der Fernbedienung oder halten Sie die Nummerntaste (1-4) wieder für ca. 3 Sekunden gedrückt, bis die Zone-LED erlischt. Die Stilllegung der Zone ist damit aufgehoben.

5.1 Betriebsstatus der Alarmsensoren

Für den zuverlässigen Betrieb der Alarmanlage ist es wichtig, dass ständiger Funkkontakt zu den Alarmsensoren besteht. Daher überwacht die Alarmanlage permanent die Signale der Alarmsensoren. Wird die Funkverbindung zu einem Sensor unterbrochen (schwache Batterie oder veränderte Gegebenheiten in der Funkstrecke), beginnt die entsprechenden Zone-LED schnell zu blinken. Sollte dies der Fall sein, gehen Sie folgendermaßen vor:

• Prüfen Sie, ob der Alarmsensor noch an der vorgesehenen Stelle montiert ist und ob dieser sichtbare Beschädigungen aufweist.
• Lösen Sie den Alarmsensor aus. Trennen Sie dazu beim Tür-/Fenster-Alarmsensor den Magnet vom Sensor. Beim Bewegungsmelder drücken Sie die Test-Taste im Batteriefach. Prüfen Sie, ob die Alarmanlage das Signal empfängt (Zone-LED beginnt zu blinken).
• Wenn die Alarmanlage nicht auf das Auslösen des Sensoralarms reagiert, ist das Funksignal des Sensors zu schwach. Entweder ist die im Alarmsensor eingelegte Batterie zu schwach oder die Gegebenheiten in der Funkstrecke haben sich verändert (z.B. neues Hindernis, veränderte Position der Alarmanlage), so dass das Funksignal nicht mehr empfangen werden kann.
• Legen Sie eine neue Batterie in den Alarmsensor der entsprechenden Zone ein. Der Tür/Fenster-Alarmsensor benötigt eine 3V Lithiumbatterie (CR 2032), der Bewegungsmelder wird mit einer 9V Block-Batterie betrieben. Alternativ demontieren Sie den Alarmsensor und bringen Sie ihn näher zur Alarmanlage

hagenuk

5 Statusanzeige

und lösen Sie den Alarm erneut aus. Empfängt die Alarmanlage nun das Signal, muss die Distanz zwischen Alarmanlage und Alarmsensor verringert werden.

- Sind mehrere Alarmsensoren an der Zone angemeldet, deren Zone-LED schnell blinkt, lösen Sie die angemeldeten Sensoren nacheinander aus, um herauszufinden welcher Sensor nicht mehr von der Alarmanlage empfangen werden kann.

5.2 Batteriestatus der Alarmanlage

Im Falle eines Stromausfalls kann die Alarmanlage den Betrieb mit 4 eingelegten "Back-Up" Batterien bis zu 48 Stunden aufrecht erhalten. Um den Batteriestatus der eingelegten "Back-Up" Batterien anzeigen zu lassen, ziehen Sie den Niedervoltstecker aus der Strom-Buchse der Alarmanlage. Die grüne Power-LED zeigt Ihnen nun den Batteriestatus an:

Power-LED leuchtet: Batterien sind voll

Power-LED blinkt: Batterien sind schwach; auswechslen

Power-LED leuchtet nicht: Batterien sind leer; auswechseln

Stecken Sie anschließend den Niedervoltstecker des Netzteils wieder in die Strom-Buchse der Alarmanlage.

Folgende Einzel-Komponenten sind zur Erweiterung Ihrer hagenuk AAS 400 Alarmanlage separat erhältlich:

- hagenuk TF 40 – Tür-/Fenster-Alarmsensor

- hagenuk BM 40 – Bewegungsmelder

• hagenuk FB 40 – Fernbedienung

• hagenuk AA 40 – Audioalarm

6 Technische Daten

AAS 400

AAS 400 Alarmanlage

Betriebsspannung: 12V DC

maximale Stromaufnahme: 90mA

"Back-Up" Batterien: 4 x 1,5V AAA Batterien (nicht enthalten)

Arbeitstemperatur: 0 °C bis 50 °C

Abmessungen (B x H x T): ca. 138 x 88 x 29 mm

Gewicht: ca. 130g

TF 40 Tür-/Fenster-Alarmsensor

Batterie: 3 V Lithiumbatterie (CR2032)

Arbeitstemperatur: -20 °C bis 60 °C

Abmessungen (B x H x T): ca. 75 x 33 x 18 mm (Sender)

ca. 57 x 14 x 11mm (Magnet)

Gewicht: ca. 30g (Sender)

ca. 15g (Magnet)

BM 40 Bewegungsmelder

Batterie: 9V Block-Batterie (nicht enthalten)

Erfassungsbereich: bis zu 10 m

Erfassungswinkel: bis zu 110°

Arbeitstemperatur: 0 °C bis 50 °C

Abmessungen (B x H x T): ca. 86 x 62 x 45 mm

Gewicht: ca. 80g

FB 40 Fernbedienung

Batterie: 12 V Alkalinebatterie (V23GA/GP23A/23AE)

Arbeitstemperatur: -20 °C bis 60 °C

Abmessungen (B x H x T): ca. 68 x 36 x 14 mm

Gewicht: ca. 25g

BESTIMMUNGSGEMÄSSE VERWENDUNG

Verwenden Sie die hagenuk AAS 400 Alarmanlage nur für den dafür vorgesehenen Verwendungszweck. Bei anderweitiger Verwendung erlischt der Garantieanspruch. Eigenmächtige Veränderungen oder Umbauten, die nicht in der entsprechenden Bedienungsanleitung beschrieben sind, sind nicht zulässig.

CE-Erklärung

Hiermit erklären wir, die ITM Einkaufs GmbH, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG und der R&TTE-Direktive übereinstimmt.

Das Gerät ist nur zur Verwendung in Ländern der EU vorgesehen.

Die Original-Konformitätserklärung finden Sie im Internet unter:

Im Zuge ständiger Produktverbesserungen behalten wir uns Änderungen vor. Stand 09/2010.

hagenuk

7 Fehlerbehebung

Die Alarmanlage reagiert nicht auf die mitgelieferten Alarmsensoren.

• Bevor Sie die Alarmsensoren an Ihrer Alarmanlage verwenden können, müssen diese an einer der 4 Zonen angemeldet werden, siehe Kapitel "3.2 Alarmsensoren anmelden".
• Stellen Sie sicher, dass die Batterien korrekt in die Alarmsensoren eingelegt sind und dass der Isolationsstreifen beim Tür-/Fenster-Alarmsensor entfernt wurde.
• Gegebenenfalls ist die Entfernung zwischen Alarmsensor und Alarmanlage zu groß. Verringern Sie in diesem Fall den Abstand und/oder entfernen Sie eventuelle Hindernisse in der Funkstrecke.

Bei Bewegungen vor dem Bewegungsmelder blinkt dessen rote Status-LED hinter der Linse, aber die Alarmanlage reagiert nicht.

• Die Alarmanlage reagiert nicht auf Signale von Bewegungsmeldern, wenn diese in Zone 1 bis 3 angemeldet wurden und die Alarm-Funktion "Zuhause" aktiv ist. In diesem Fall lösen nur Tür-/Fenster-Alarmsensoren die Alarmsirene aus.
• Um bei Bewegungen einen Alarm auszulösen, aktivieren Sie die Alarm-Funktion "Außer Haus".
• Stellen Sie sicher, dass sich der Bewegungsmelder in Funkreichweite zur Alarmanlage befindet. Verringern Sie gegebenenfalls den Abstand.

Wie kann ein Alarmsensor von einer Zone abgemeldet werden.

- Sie können keine einzelnen Alarmsensoren abmelden. Melden Sie alle Sensoren einer Zone ab (siehe Kapitel "3.4 Angemeldete Sensoren abmelden") und melden Sie darauf hin alle Sensoren, die weiterhin verwendet werden sollen, wieder an.

Eine/mehrere Zone-LED/s blinken schnell.

- Schnelles Blinken einer Zone-LED zeigt an, dass die Verbindung mit mindestens einem Alarmsensor dieser Zone unterbrochen wurde. Legen Sie neue

Batterien in den Sensor ein und/oder verringern Sie ggf. die Entfernung zwischen Alarmsensor und Alarmanlage.

Wenn ein Alarmsensor ausgelöst wurde blinkt die entsprechende Zone-LED, aber es ertönt kein Signalton.

- Stellen Sie sicher, dass der Alert-Wahlschalter in der Position "Chime" oder "Alert" steht und nicht auf "Off".

Funktioniert die Alarmanlage auch ohne eingelegte "Back-Up" Batterien?

- Die Alarmanlage funktioniert auch ohne eingelegte "Back-Up" Batterien. Diese stellen lediglich den Betrieb bei Stromausfall sicher. Sind keine Batterien eingelegt, funktioniert die Alarmanlage bei einem Stromausfall nicht, daher empfehlen wir Ihnen 4 "Back-Up" Batterien einzulegen.

Der Bewegungsmelder löst nicht/zu spät aus oder verursacht Fehlalarme.

- Überprüfen Sie die Ausrichtung des Bewegungsmelders. Für einen größtmöglichen Erfassungsbereich sollte dieser in einer Ecke etwas unterhalb der Decke montiert werden und mit dem Kugelgelenk in Richtung des zu überwachenden Bereichs ausgerichtet werden. - Stellen Sie gegebenenfalls mittels der Jumper im Batteriefach eine höhere (J1) oder eine niedrigere (J2) Sensorempfindlichekeit des Bewegungsmelders ein.

Die Fernbedienung funktioniert nicht.

• Bevor Sie die Fernbedienung mit der Alarmanlage verwenden können, muss diese an einer der 4 Zonen angemeldet werden, siehe Kapitel "3.3 Fernbedienung anmelden".
• Die Fernbedienung konnte nicht angemeldet werden, da an dieser Zone bereits eine andere Fernbedienung angemeldet ist. Verwenden Sie eine andere Zone.
• Überprüfen Sie die eingelegte 12V Batterie der Fernbedienung.

8 Garantie/Service

AAS 400

8.1 Garantie*

Die ITM Einkaufs GmbH leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Kaufdatums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Die Garantie wird nach Wahl der ITM Einkaufs GmbH durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in das Eigentum der ITM Einkaufs GmbH über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Batterien, Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

8.2 Service ⁺

Sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der Hotline:

für Deutschland: 01805 763 444 (0,14 €/Min.Mobilfunkpreise abweichend, max. 0,42€/Min.) für Österreich: 0820 901 310 (0,20 €/Min.Mobilfunkpreise abweichend, max. 0,42€/Min.)

Bitte beachten Sie die nebenstehenden allgemeinen Garantiebestimmungen. Senden Sie bitte Ihr komplettes Gerät inkl. aller Zubehörteile zusammen mit der beiliegenden Garantiekarte frei Haus (Porto bezahlt) ein.

Bei Fragen zur Installation, zum Betrieb oder zur Bedienung des Gerätes, bieten wir Ihnen unter nachfolgender Helpline kompetente Hilfe an:

für Deutschland: 09001 763 444 (0,89 €/Min.Mobilfunkpreise abweichend, max. 2,99€/Min.)

AAS 400

Alarmanlage
