BEDIENUNGSANLEITUNG AA 40 Hagenuk

Bedienungs- und Montageanleitung

Herzlichen Glückwunsch

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des hagenuk AA 40 Audioalarms. Mit diesem Gerät erweitern Sie Ihre hagenuk AAS 400 Alarmanlage um eine zusätzliche extrem lautstarke Alarmsirene.

Wir wünschen Ihnen viel Freude mit Ihrem hagenuk AA 40 Audioalarm.

Vorraussetzung für den Betrieb

Dieser Audioalarm ist ein Alarmmelder zur Erweiterung Ihrer Alarmanlage AAS 400 von hagenuk. Für den Betrieb ist es notwendig, dass Sie diesen an einer bestehenden Alarmanlage anmelden. Ohne Anmeldung kann der hagenuk AA 40 Audioalarm nicht verwendet werden.

Inbetriebnahme

Lieferumfang

Packen Sie Ihren Audioalarm aus. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Folgende Teile gehören zum Lieferumfang:

• hagenuk AA 40 – Audioalarm (inkl. "Back-Up" 9V Block-Batterie)
  • 12V Netzteil
• Antenne
  • Montagematerial

Hinweis zur Entsorgung

Hat Ihr Audioalarm ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass die Altgeräte getrennt vom Hausmüll zu entsorgen sind. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Die Batterien entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereit stellen.

Verpackungsmaterialien entsorgen Sie nach den lokalen Vorschriften.

SICHERHEITSHINWEISE

Beachten Sie, dass der Audioalarm über eine extrem laute (110 dB) Alarmsirene verfügt. Lösen Sie den Alarm daher niemals aus, wenn Sie sich mit dem Kopf in unmittelbarer Nähe der eingebauten Sirene befinden. Dies kann Ihr Gehör dauerhaft schädigen. Halten Sie die Öffnung der Alarmsirene bei einem Test gegebenenfalls zu und stellen Sie sich nicht direkt vor die Öffnung.

Verwenden Sie ausschließlich das mitgelieferte Netzteil. Halten Sie Flüssigkeiten vom Netzteil fern und verwenden Sie es nur in geschlossenen Räumen. Halten Sie das Netzkabel von heißen Oberflächen fern. Benutzen Sie den Audioalarm nicht, wenn das Netzkabel oder das Netzteil beschädigt wurde, wenn es herunter- oder ins Wasser gefallen ist. Ein beschädigtes Netzkabel darf nicht repariert werden. Wenden Sie sich in diesen Fällen an die Hotline.

Im Falle von Störungen reparieren Sie das Gerät niemals selbst. Mit dem Öffnen des Gehäuses erlischt jeglicher Garantieanspruch. Lassen Sie Reparaturen nur von autorisierten Servicestellen durchführen, wenden Sie sich in diesem Fall an unsere Hotline.

Beachten Sie die folgenden Sicherheitshinweise:

• Batterien nicht wiederaufladen, nicht kurzschließen und nicht ins Feuer werfen. Es besteht Explosionsgefahr.
• Halten Sie Batterien von Kindern fern.
• Ersetzen Sie schwache Batterien umgehend. Setzen Sie nur Batterien des gleichen Typs ein. Beachten Sie dabei die richtige Polarität.
• Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern in den Sondermüll oder in eine Batterie-Sammelstation im Fachhandel.

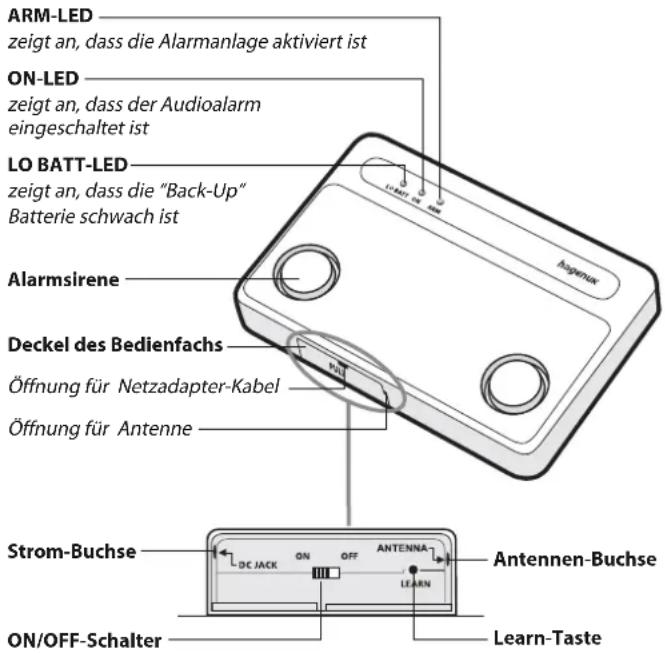

Bedienelemente

ARM-LED zeigt an, dass die Alarmanlage aktiviert ist ON-LED zeigt an, dass der Audioalarm eingeschaltet ist LO BATT-LED zeigt an, dass die "Back-Up" Batterie schwach ist Alarmsirene Deckel des Bedienfachs Öffnung für Netzadapter-Kabel Öffnung für Antenne Strom-Buchse DC JACK ON OFF ANTENNA LEARN Antennen-Buchse ON/OFF-Schalter Learn-Taste

"Back-Up" Batterie

Die Verwendung einer "Back-Up" 9V Block-Batterie im Audioalarm AA 40 ist für den normalen Betrieb nicht zwingend notwendig. Durch die Batterie wird jedoch die Funktion des Gerätes bei Stromausfall sichergestellt, daher empfehlen wir Ihnen immer eine 9V Block-Batterie im Audioalarm zu verwenden.

Batterie einlegen/wechseln

Ihr hagenuk AA 40 Audioalarm wird mit einer 9V Block-Batterie als "Back-Up" Stromversorgung geliefert. Wird die integrierte "Back-Up" Batterie schwach, beginnt die LO BATT-LED zu leuchten. Für den Batteriewechsel öffnen Sie zuerst den Deckel des Bedienfachs an der Unterseite des Geräts und schieben Sie den ON/OFF-Schalter in die Position "OFF". Lösen Sie nun die sechs Schrauben auf der Rückseite des Gehäuses mit einem Kreuzschraubendreher. Heben Sie die Platte der Gehäuserückseite vorsichtig ab und schließen Sie eine neue "Back-Up" 9V Block-Batterie an den Batterieclip an. Beachten Sie dabei die richtige Polarität.

Audioalarm an Alarmanlage anmelden

Um den Audioalarm an der Alarmanlage anzumelden, gehen Sie folgendermaßen vor:

- Öffnen Sie den Deckel des Bedienfachs an der Unterseite des Audioalarms.

- Setzen Sie die Antenne ein. Schieben Sie das abisolierte Ende der Antenne in die Antennenbuchse, bis diese mit einem Klick einrastet (Abb.).

Antenne Antennen-Buchse DC JACK ON OFF LEARN

• Schieben Sie nun den ON/OFF-Schalter auf "ON".
• Halten Sie die Learn-Taste des Audioalarms gedrückt, die ON-LED beginnt zu blinken und ein Intervallton ertönt. Halten Sie nun zeitgleich die Mute-Taste an der Alarmanlage für ca. 3 Sekunden gedrückt, bis zwei Signaltöne ertönen.
• Empfängt der Audioalarm das Signal, ertönt ein Dauerton und die ON-LED hört auf zu blinken. Der Audioalarm ist nun an der Alarmanlage angemeldet, lassen Sie die Learn-Taste und die Mute-Taste wieder los.
• Sobld die Alarmsirene der Alarmanlage ertönt, ertönt auch die Alarmsirene des Audioalarms. Um beide abzuschalten, schalten Sie den Alarm an der Alarmanlage aus oder drücken Sie die Deaktivieren-Taste an Ihrer Fernbedienung (drei Punkte).

Funktion testen

Bevor Sie den angemeldeten Audioalarm fest montieren, sollten Sie dessen Funktion überprüfen, um sicherzustellen, dass dieser innerhalb der Funkreichweite montiert wird. Diese variiert sehr stark, abhängig von den örtlichen Gegebenheiten.

Funkverbindung testen

• Halten Sie die Mute-Taste der Alarmanlage ca. 3 Sekunden gedrückt, bis zwei Signaltöne ertönen, ein Testsignal wird zum Audioalarm gesendet.
• Gehen Sie zum Montageort des Audioalarms. Hat dieser dort das Testsignal erfolgreich empfangen, blinkt die ON-LED für die Dauer von 30 Sekunden.

Audioalarm montieren

Bringen Sie den Audioalarm in der Nähe einer Steckdose an, damit Sie das Netzteil anschließen können.

- Befestigen Sie das Gerät mit dem beiliegenden Montagematerial und den beiden rückseitigen Wandhalterungen. Die Antenne zeigt nach unten.

- Stecken Sie nun den Stecker des Netzadapters in die Buchse im Bedienfach an der Unterseite des Audioalarms und schieben Sie den ON/OFF-Schalter auf "ON".

Audioalarm von der Alarmanlage abmelden

• Schieben Sie den ON/OFF-Schalter auf "OFF".
• Halten Sie die Learn-Taste des Audioalarms gedrückt, während Sie den ON/OFF-Schalter auf "ON"schieben. Ein schneller Signalton ertönt und die ON-LED blinkt. Der Audioalarm wurde abgemeldet.

Technische Daten

Batterie:	9V Block-Batterie (im Lieferumfang enthalten)
Betriebsspannung:	12V DC
maximale Stromaufnahme:	200mA
Arbeitstemperatur:	-20 °C bis 60 °C
Abmessungen (B x H x T):	ca. 160 x 106 x 24 mm
Gewicht:	ca. 215g

Konformitätserklärung

CE-Erklärung

Hiermit erklären wir, die ITM Einkaufs GmbH, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG und der R&TTE-Direktive übereinstimmt.

Das Gerät ist nur zur Verwendung in Ländern der EU vorgesehen.

Die Original-Konformitätserklärung finden Sie im Internet unter:

BESTIMMUNGSGEMÄSSE VERWENDUNG

Verwenden Sie den hagenuk AA 40 Audioalarm nur für den dafür vorgesehenen Verwendungszweck, zum Betrieb an der hagenuk AAS 400 Alarmanlage. Bei anderweitiger Verwendung erlischt der Garantieanspruch. Eigenmächtige Veränderungen oder Umbauten, die nicht in der entsprechenden Bedienungsanleitung beschrieben sind, sind nicht zulässig.

Garantie/Service

Garantie\*

Die ITM Einkaufs GmbH leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Kaufdatums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Die Garantie wird nach Wahl der ITM Einkaufs GmbH durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in das Eigentum der ITM Einkaufs GmbH über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Batterien, Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

* Die Garantie gilt nur in Deutschland und Österreich. Für die Garantiebedingungen und Servicestellen in anderen Ländern wenden Sie sich bitte an Ihren Händler.

Service\*

Sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der Hotline:

für Deutschland: 01805 763 444	(0,14 €/Min.Mobilfunkpreise abweichend, max. 0,42 €/Min.)
für Österreich: 0820 901 310 (0,20	€/Min.Mobilfunkpreise abweichend, max. 0,42 €/Min.)

Bitte beachten Sie die nebenstehenden allgemeinen Garantiebestimmungen. Senden Sie bitte Ihr komplettes Gerät inkl. aller Zubehörteile zusammen mit der beiliegenden Garantiekarte frei Haus (Porto bezahlt) ein.

Bei Fragen zur Installation, zum Betrieb oder zur Bedienung des Gerätes, bieten wir Ihnen unter nachfolgender Helpline kompetente Hilfe an:

für Deutschland: 09001 763 444 (0,89 €/Min.Mobilfunkpreise abweichend, max. 2,99 €/Min.)
