Produkttyp	Funk-Bewegungsmelder (Alarmsensor)
Hersteller	Hagenuk
Modell	BM 40
Abmessungen (B x H x T)	ca. 86 x 62 x 45 mm
Gewicht	ca. 80 g
Batterietyp	9V Block-Batterie (nicht im Lieferumfang)
Erfassungsbereich	bis zu 10 m
Erfassungswinkel	bis zu 110°
Arbeitstemperatur	0 °C bis 50 °C
Kompatibilität	Hagenuk AAS 400 Alarmanlage
Funktionen	Bewegungserkennung, Testmodus, Empfindlichkeitseinstellung, LED-Anzeige
Montage	Wandmontage mit Kugelgelenkhalterung, Innenbereich
Lieferumfang	Bewegungsmelder, Kugelgelenk-Halterung, Montagematerial
Garantie	24 Monate
Reinigung	Mit einem trockenen Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheitshinweis	Keine eigenständige Reparatur; nur autorisierte Servicestellen

Häufig gestellte Fragen - BM 40 Hagenuk

Wie verbinde ich den BM 40 mit der Alarmanlage?

Drücken Sie die Learn-Taste an der AAS 400 für 3 Sekunden, bis ein Signalton ertönt. Drücken Sie dann die Zonentaste (1-4) für die gewünschte Zone. Lösen Sie den Bewegungsmelder aus, indem Sie die Test-Taste drücken oder eine Bewegung auslösen. Bei erfolgreicher Anmeldung ertönt ein langer Signalton.

Welche Batterie wird benötigt?

Der Bewegungsmelder benötigt eine 9V Block-Batterie (nicht im Lieferumfang). Legen Sie diese im Batteriefach auf der Rückseite ein.

Wie stelle ich die Sensorempfindlichkeit ein?

Öffnen Sie das Batteriefach. Der Jumper (schwarzer Kunststoffstecker) befindet sich links neben der Test-Taste. Für hohe Empfindlichkeit setzen Sie ihn auf die linken Kontakte (SEN1), für niedrige auf die rechten Kontakte (SEN2).

Wie groß ist die Reichweite und der Erfassungswinkel?

Die Reichweite beträgt bis zu 10 Meter, der Erfassungswinkel bis zu 110°.

Kann ich den BM 40 im Außenbereich einsetzen?

Nein, der Bewegungsmelder ist nur für den Innenbereich geeignet (Arbeitstemperatur 0°C bis 50°C).

Was bedeutet die rote Status-LED?

Die rote LED blinkt kurz auf, wenn eine Bewegung erkannt wird. So können Sie die korrekte Ausrichtung testen.

Der Bewegungsmelder löst nicht aus. Was kann ich tun?

Prüfen Sie die Batterie, stellen Sie die Empfindlichkeit auf hoch (SEN1), testen Sie die Funkverbindung und vergewissern Sie sich, dass der Melder korrekt an der Alarmanlage angemeldet ist.

Kann ich mehrere Bewegungsmelder an einer Alarmanlage verwenden?

Ja, die Alarmanlage AAS 400 unterstützt bis zu 4 Zonen. Sie können für jede Zone einen BM 40 anmelden.

Wie montiere ich den Bewegungsmelder?

Schrauben Sie die Kugelgelenkhalterung mit zwei Schrauben an die Wand. Setzen Sie den Bewegungsmelder auf die Halterung und schieben Sie ihn, bis er mit einem Klick einrastet. Dann können Sie ihn in die gewünschte Richtung drehen und neigen.

Gibt es eine Garantie auf den BM 40?

Ja, es gilt eine 24-monatige Garantie ab Kaufdatum, jedoch nur in Deutschland und Österreich. Bewahren Sie den Kaufbeleg auf. Bei Problemen kontaktieren Sie die Service-Hotline.

BEDIENUNGSANLEITUNG BM 40 Hagenuk

Bedienungs- und Montageanleitung

Herzlichen Glückwunsch

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des hagenuk BM 40 Bewegungsmelders. Mit diesem Gerät erweitern Sie Ihre hagenuk AAS 400 Alarmanlage um einen Funk-Alarmsensor, der Bewegungen in bis zu 10 m Entfernung und in einem Winkel von bis zu 110° erkennt. Damit eignet sich der hagenuk BM 40 bestens zur Überwachung eines Raumes oder des Hausflurs. Wird eine Bewegung erkannt, sendet der Bewegungsmelder ein Signal an Ihre bestehende hagenuk AAS 400 Alarmanlage. Je nach aktiviertem Betriebsmodus erfolgt daraufhin eine Warnung oder ein Alarm.

Wir wünschen Ihnen viel Freude mit Ihrem hagenuk BM 40 Bewegungsmelder.

Vorraussetzung für den Betrieb

Dieser Bewegungsmelder ist ein Alarmsensor zur Erweiterung Ihrer Alarmanlage AAS 400 von hagenuk. Für den Betrieb ist es notwendig, dass Sie diesen an einer bestehenden Alarmanlage anmelden. Ohne diese kann der Bewegungsmelder nicht verwendet werden.

Inbetriebnahme

Lieferumfang

Packen Sie Ihren Bewegungsmelder aus. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Folgende Teile gehören zum Lieferumfang:

• hagenuk BM 40 – Bewegungsmelder
  • Kugelgelenk-Halterung
• Montagematerial

Hinweis zur Entsorgung

Hat Ihr Bewegungsmelder ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass die Altgeräte getrennt vom Hausmüll zu entsorgen sind. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Verpackungsmaterialien entsorgen Sie nach den lokalen Vorschriften.

SICHERHEITSHINWEISE

Im Falle von Störungen reparieren Sie das Gerät niemals selbst. Lassen Sie Reparaturen nur von autorisierten Servicestellen durchführen. Wenden Sie sich in diesem Fall an unsere Hotline.

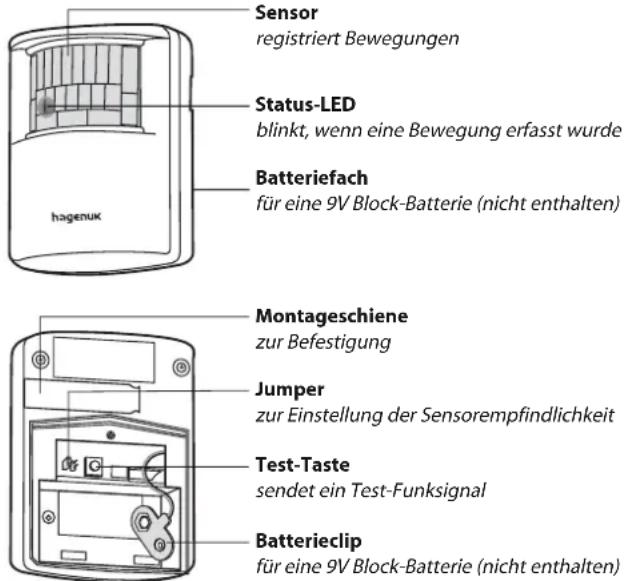

Bedienelemente

Sensor registriert Bewegungen Status-LED blinkt, wenn eine Bewegung erfasst wurde Batteriefach für eine 9V Block-Batterie (nicht enthalten) hagenuk Montageschiene zur Befestigung Jumper zur Einstellung der Sensorempfindlichkeit Test-Taste sendet ein Test-Funksignal Batterieclip für eine 9V Block-Batterie (nicht enthalten)

Batterie einlegen

Für den Betrieb des Bewegungsmelders benötigen Sie eine 9V Block-Batterie (nicht im Lieferumfang enthalten). Öffnen Sie das Batteriefach auf der Rückseite des Gehäuses mit einem Kreuzschraubendreher und schließen Sie eine 9V Block-Batterie an den Batterieclip an. Die Test-Taste und die beiden Jumper zur Einstellung der Sensorempfindlichkeit im Batteriefach sind nun zugänglich.

Bewegungsmelder an Alarmanlage anmelden

Melden Sie nun den Bewegungsmelder an Ihrer Alarmanlage an:

• Halten Sie dazu die Learn-Taste an der Alarmanlage mit einem spitzen Gegenstand (z.B. Kugelschreiber) ca. 3 Sekunden gedrückt, bis ein Signalton ertönt.
• Drücken Sie die Nummerntaste (1-4) der Zone an der der Alarmsensor angemeldet werden soll. Die entsprechende Zone-LED beginnt zu blinken.

Hinweis zur Zone 4

Zone 4 ist ausschließlich eine Warn-Zone. Wird der Bewegungsmelder an der Zone 4 angemeldet, ertönt bei einer Auslösung, unabhängig vom aktuellen Betriebsmodus, immer nur das Warn-Signal (Chime) und keine Alarmsirene. Weitere Informationen zu den Alarm-Funktionen finden Sie in der Bedienungsanleitung Ihrer hagenuk AAS 400 Alarmanlage.

• Lösen Sie nun den Bewegungsmelder aus, um diesen an der Alarmanlage anzumelden. Der Bewegungsmelder muss dafür eine Bewegung registieren oder Sie drücken die Test-Taste im Batteriefach auf der Rückseite des Gehäuses. Bei erfolgreicher Anmeldung des Bewegungsmelders ertönt ein langer Signalton.
• Wird innerhalb von 20 Sekunden kein Signal des Sensors empfangen, bricht die Alarmanlage den Anmeldevorgang ab. Es ertönen drei kurze Signaltöne und die Zone-LED hört auf zu blinken. Wiederholen Sie in diesem Fall die Anmeldung.

Auslöseempfindlichkeit einstellen

Sie können die Sensorempfindlichkeit des Bewegungsmelders mit dem Jumper (Drahtbrücke) im Batteriefach, links neben der Test-Taste, einstellen.

• Ziehen Sie dazu den kleinen schwarzen Kunststoff-Jumper heraus. Sie sehen vier quadratisch angeordnete Metallstifte.
• Überbrücken Sie entweder die beiden linken oder die beiden rechten Kontakte, indem Sie den schwarzen Jumper über die entsprechenden Metallstifte schieben und festdrücken. Dadurch werden diese verbunden.

linke Kontakte "SEN1": hohe Sensorempfindlichkeit rechte Kontakte "SEN2": niedrige Sensorempfindlichkeit

Reichweite testen

Bevor Sie den angemeldeten Bewegungsmelder fest montieren, sollten Sie dessen Funktion überprüfen, um sicherzustellen, dass dieser innerhalb der Funkreichweite montiert wird. Diese variiert sehr stark, abhängig von den baulichen Gegebenheiten.

Bewegungsmelder montieren

War der Test der Funkverbindung zwischen Bewegungsmelder und der Alarmanlage erfolgreich, kann der Bewegungsmelder fest montiert werden. Bringen Sie den Bewegungsmelder am besten direkt unter der Decke, zum Beispiel in einer Ecke des Raumes an, um so eine möglichst große Fläche zu überwachen.

• Schrauben Sie dazu die Kugelgelenkhalterung mit zwei Schrauben an die Wand.
• Setzen Sie nun den Bewegungsmelder mit dem rückseitigen Kugelgelenk auf die Kugelgelenkhalterung und schieben Sie das Gerät auf die Halterung, bis diese mit einem Klick verriegelt.

• Sie können den Bewegungsmelder nun ausrichten, indem Sie ihn drehen und neigen. Finden Sie die geeignete Ausrichtung des Bewegungsmelder heraus, die den zu überwachenen Raum am besten erfasst. Gehen Sie durch den zu überwachenden Bereich und beobachten Sie, ob der Bewegungsmelder die Bewegung registiert. Wurde eine Bewegung erkannt, blinkt die rote Status-LED im Sensor des Bewegungsmelders.
• Die Reichweite des Bewegungsmelders beträgt bis zu 10 m, bei einem Erfassungswinkel von bis zu 110°.

Reichweite: bis zu 10m 0 1 2 3 4 5 6 7 8 9 10 11 12

Seitenansicht

Erfassungswinkel: bis zu 110°

Draufsicht

Nach der Anmeldung und der Montage des hagenuk BM 40 Bewegungsmelders ist die Alarmanlage mit dem neuen Alarmsensor wieder einsatzbereit.

Technische Daten

Batterie: 9V Block-Batterie (nicht enthalten)

Erfassungsbereich: bis zu 10 m

Erfassungswinkel: bis zu 110°

Arbeitstemperatur: 0 °C bis 50 °C

Abmessungen (B x H x T): ca. 86 x 62 x 45 mm

Gewicht: ca. 80g

Im Zuge ständiger Produktverbesserungen behalten wir uns Änderungen vor. Stand 07/2010.

Konformitätserklärung

CE-Erklärung

Hiermit erklären wir, die ITM Einkaufs GmbH, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG und der R&TTE-Direktive übereinstimmt.

Das Gerät ist nur zur Verwendung in Ländern der EU vorgesehen.

Die Original-Konformitätserklärung finden Sie im Internet unter:

BESTIMMUNGSGEMÄSSE VERWENDUNG

Verwenden Sie den hagenuk BM 40 Bewegunsmelder nur für den dafür vorgesehenen Verwendungszweck, zum Betrieb an der hagenuk AAS 400 Alarmanlage. Bei anderweitiger Verwendung erlischt der Garantieanspruch. Eigenmächtige Veränderungen oder Umbauten, die nicht in der entsprechenden Bedienungsanleitung beschrieben sind, sind nicht zulässig.

Garantie/Service

Garantie\*

Die ITM Einkaufs GmbH leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Kaufdatums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Die Garantie wird nach Wahl der ITM Einkaufs GmbH durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in das Eigentum der ITM Einkaufs GmbH über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Batterien, Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

* Die Garantie gilt nur in Deutschland und Österreich. Für die Garantiebedingungen und Servicestellen in anderen Ländern wenden Sie sich bitte an Ihren Händler.

Service\*

Sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der Hotline:

für Deutschland: 01805 763 444 (0,14 €/Min.Mobilfunkpreise abweichend, max. 0,42 €/Min.)

für Österreich: 0820 901 310 (0,20 €/Min.Mobilfunkpreise abweichend, max. 0,42€/Min.)

Bitte beachten Sie die nebenstehenden allgemeinen Garantiebestimmungen. Senden Sie bitte Ihr komplettes Gerät inkl. aller Zubehörteile zusammen mit der beiliegenden Garantiekarte frei Haus (Porto bezahlt) ein.

Bei Fragen zur Installation, zum Betrieb oder zur Bedienung des Gerätes, bieten wir Ihnen unter nachfolgender Helpline kompetente Hilfe an:

für Deutschland: 09001 763 444 (0,89 €/Min.Mobilfunkpreise abweichend, max. 2,99€/Min.)
