BEDIENUNGSANLEITUNG TF 40 Hagenuk

Tür-/Fenster-Alarmsensor

Bedienungs- und Montageanleitung

Herzlichen Glückwunsch

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des hagenuk TF 40 Tür-/Fenster-Alarmsensors. Mit diesem Gerät erweitern Sie Ihre hagenuk AAS 400 Alarmanlage um einen Funk-Alarmsensor zur Überwachung einer Türe oder eines Fensters (z. B. Haus-/Terrassentüre oder Badezimmerfenster). Wird die Türe oder das Fenster geöffnet, sendet der Tür-/Fenster-Alarmsensor ein Signal an Ihre bestehende hagenuk AAS 400 Alarmanlage. Je nach aktiviertem Betriebsmodus erfolgt daraufhin eine Warnung oder ein Alarm.

Wir wünschen Ihnen viel Freude mit Ihrem hagenuk TF 40 Alarmsensor.

Vorraussetzung für den Betrieb

Dieser Tür-Fenster-Alarmsensor ist ein Funksensor zur Erweiterung Ihrer Alarmanlage AAS 400 von hagenuk. Für den Betrieb ist es notwendig, dass Sie den Tür-Fenster-Alarmsensor an einer bestehenden Alarmanlage anmelden. Ohne diese kann der Sensor nicht verwendet werden.

Inbetriebnahme

Lieferumfang

Packen Sie Ihren Tür-/Fenster-Alarmsensor aus. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Folgende Teile gehören zum Lieferumfang:

• hagenuk TF 40 – Tür-/Fenster-Alarmsensor (inkl. 3V Lithium Batterie CR 2032)
  • Magnet
• Montagematerial

Hinweis zur Entsorgung

Hat Ihr Bewegungsmelder ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass die Altgeräte getrennt vom Hausmüll zu entsorgen sind. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Die Batterien entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereit stellen.

Verpackungsmaterialien entsorgen Sie nach den lokalen Vorschriften.

SICHERHEITSHINWEISE

Im Falle von Störungen reparieren Sie das Gerät niemals selbst. Lassen Sie Reparaturen nur von autorisierten Servicestellen durchführen. Wenden Sie sich in diesem Fall an unsere Hotline.

Beachten Sie die folgenden Sicherheitshinweise:

• Die eingelegte Lithium Batterie nicht wiederaufladen, nicht kurzschließen und nicht ins Feuer werfen. Es besteht Explosionsgefahr.
- Halten Sie Batterien von Kindern fern.
- Ersetzen Sie schwache Batterien umgehend. Setzen Sie nur Batterien des gleichen Typs (CR 2032) ein. Beachten Sie dabei die richtige Polarität.
- Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern in den Sondermüll oder in eine Batterie-Sammelstation im Fachhandel.

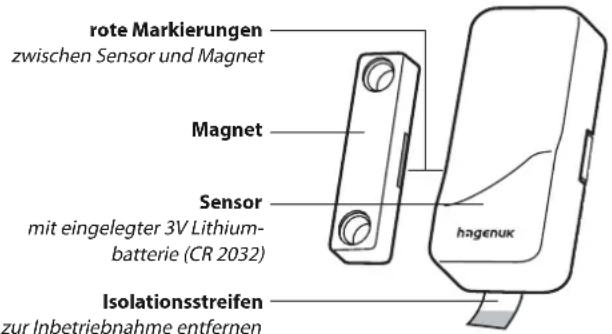

Bedienelemente

rote Markierungen zwischen Sensor und Magnet Magnet Sensor mit eingelegter 3V Lithium- batterie (CR 2032) hagenuk Isolationsstreifen zur Inbetriebnahme entfernen

Batterie einlegen

Der Tür-/Fenster-Alarmsensor wird mit einer 3V Lithium Batterie (CR 2032) betrieben. Im Lieferzustand ist diese bereits im Sensor eingelegt. Zum Aktivieren des Tür-/Fenster-Alarmsensors, ziehen Sie bitte den Isolationsstreifen aus dem Gehäuse. Für einen späteren Batteriewechsel lösen Sie die Abdeckung des Sensors vorsichtig mit einem Schlitzschraubendreher. Das Batteriefach wird dadurch zugänglich. Achten Sie beim Einlegen einer neuen Batterie auf den gleichen Typ (CR 2032) und die richtige Polarität.

Tür/Fenster-Alarmsensor an Alarmanlage anmelden

Melden Sie nun den Tür-/Fenster-Alarmsensor an Ihrer Alarmanlage an:

• Halten Sie dazu die Learn-Taste an der Alarmanlage mit einem spitzen Gegenstand (z.B. Kugelschreiber) ca. 3 Sekunden gedrückt, bis ein Signalton ertönt.
• Drücken Sie die Nummerntaste (1-4) der Zone an der der Alarmsensor angemeldet werden soll. Die entsprechende Zone-LED beginnt zu blinken.

Hinweis zur Zone 4

Zone 4 ist ausschließlich eine Warn-Zone. Wird der Tür-/Fenster-Alarm-sensor an der Zone 4 angemeldet, ertönt bei einer Auslösung, unabhängig vom aktuellen Betriebsmodus, immer nur das Warn-Signal (Chime) und keine Alarmsirene. Weitere Informationen zu den Alarm-Funktionen finden Sie in der Bedienungsanleitung Ihrer hagenuk AAS 400 Alarmanlage.

• Lösen Sie nun den Tür-/Fenster-Alarmsensor aus, um diesen an der Alarmanlage anzumelden. Trennen Sie dazu den Magnet vom Sensor, bis an der Alarmanlage ein langer Signalton ertönt. Der Tür-/Fenster-Alarmsensor wurde erfolgreich angemeldet. Fügen Sie Magnet und Sensor anschließend wieder zusammen, so dass die beiden roten Markierungen zueinander zeigen.
• Wird innerhalb von 20 Sekunden kein Signal des Sensors empfangen, bricht die Alarmanlage den Anmeldevorgang ab. Es ertönen drei kurze Signaltöne und die Zone-LED hört auf zu blinken. Wiederholen Sie in diesem Fall die Anmeldung.

Reichweite testen

Bevor Sie den angemeldeten Tür-/Fenster-Alarmsensor fest montieren, sollten Sie dessen Funktion überprüfen, um sicherzustellen, dass dieser innerhalb der Funkreichweite montiert wird. Diese variiert sehr stark, abhängig von den baulichen Gegebenheiten.

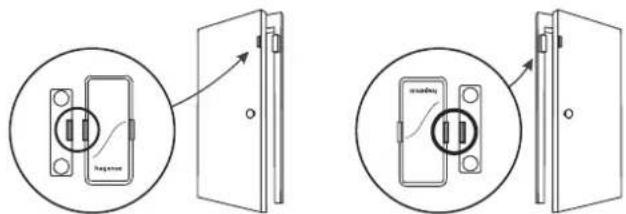

Tür-Fenster-Alarmsensor montieren

War der Test der Funkverbindung zwischen Tür-/Fenster-Alarmsensor und der Alarmanlage erfolgreich, können Sensor und Magnet fest montiert werden. Bringen Sie Sender und Magnet so an, dass die beiden roten Markierungen zueinander zeigen und bei geschlossener Türe bzw. geschlossenem Fenster unmittelbar nebeneinander zu liegen kommen.

- Befestigen Sie den Sender mit dem doppelseitigen Klebeband am Tür- bzw. am Fensterrahmen. Falls der Untergrund zu uneben ist, schrauben Sie das mitgelieferte Montageplättchen an den Rahmen und kleben Sie den Sender mit dem doppelseitigen Klebeband darauf.

- Schrauben Sie nun den Magnet so an die Türe bzw. an das Fenster, dass die beiden roten Markierungen von Magnet und Sender unmittelbar nebeneinander zu liegen kommen. Gegebenenfalls können Sie den Magnet ebenfalls mit doppelseitigen Klebeband anbringen.

Nach der Anmeldung und der Montage des hagenuk TF 40 Tür-/Fenster-Alarmsensors ist die Alarmanlage mit dem neuen Alarmsensor wieder einsatzbereit.

Technische Daten

Batterie: 3V Lithium Batterie (CR2032)

Arbeitstemperatur: -20 °C bis 60 °C

Abmessungen (B x H x T): ca. 75 x 33 x 18 mm (Sender)

ca. 57 x 14 x 11mm (Magnet)

Gewicht: ca. 30g (Sender)

ca. 15g (Magnet)

Im Zuge ständiger Produktverbesserungen behalten wir uns Änderungen vor. Stand 07/2010.

Konformitätserklärung

CE-Erklärung

Hiermit erklären wir, die ITM Einkaufs GmbH, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG und der R&TTE-Direktive übereinstimmt.

Das Gerät ist nur zur Verwendung in Ländern der EU vorgesehen.

Die Original-Konformitätserklärung finden Sie im Internet unter:

BESTIMMUNGSGEMÄSSE VERWENDUNG

Verwenden Sie den hagenuk TF 40 Tür-/Fenster-Alarmsensor nur für den dafür vorgesehenen Verwendungszweck, zum Betrieb an der hagenuk AAS 400 Alarmanlage. Bei anderweitiger Verwendung erlischt der Garantieanspruch. Eigenmächtige Veränderungen oder Umbauten, die nicht in der entsprechenden Bedienungsanleitung beschrieben sind, sind nicht zulässig.

Garantie/Service

Garantie\*

Die ITM Einkaufs GmbH leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Kaufdatums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Die Garantie wird nach Wahl der ITM Einkaufs GmbH durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in das Eigentum der ITM Einkaufs GmbH über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Batterien, Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

^x Die Garantie gilt nur in Deutschland und Österreich. Für die Garantiebedingungen und Servicestellen in anderen Ländern wenden Sie sich bitte an Ihren Händler.

Service\*

Sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der Hotline:

für Deutschland: 01805 763 444 (0,14 €/Min.Mobilfunkpreise abweichend, max. 0,42 €/Min.)

für Österreich: 0820 901 310 (0,20 €/Min.Mobilfunkpreise abweichend, max. 0,42 €/Min.)

Bitte beachten Sie die nebenstehenden allgemeinen Garantiebestimmungen. Senden Sie bitte Ihr komplettes Gerät inkl. aller Zubehörteile zusammen mit der beiliegenden Garantiekarte frei Haus (Porto bezahlt) ein.

Bei Fragen zur Installation, zum Betrieb oder zur Bedienung des Gerätes, bieten wir Ihnen unter nachfolgender Helpline kompetente Hilfe an:

für Deutschland: 09001 763 444 (0,89 €/Min.Mobilfunkpreise abweichend, max. 2,99 €/Min.)
