AR7502 - Nicht kategorisiert APC - Kostenlose Bedienungsanleitung

Produkttyp	Hinterer Kabelkanal für NetShelter-Gehäuse
Hersteller	APC (Schneider Electric)
Modellnummer	AR7502
Abmessungen (H x B x T)	ca. 2000 x 100 x 80 mm
Gewicht	ca. 2,5 kg
Material	Stahlblech, pulverbeschichtet
Farbe	Schwarz (RAL 9005)
Spannungsversorgung	Keine (passives Zubehör)
Kompatible Gehäuse	APC NetShelter SX, NetShelter SV, NetShelter CX (Hauptabmessungen 600x1000, 600x1200)
Einbauort	Rückseite des Gehäuses, zwischen den Seitenhalterungen
Befestigung	Einhängen und Verschrauben (3 Haken, Schraube)
Hauptfunktion	Vertikale Kabelführung und -entlastung auf der Rückseite
Zusatzfunktionen	Verbessert die Luftzirkulation, schützt Kabel vor Beschädigung
Belastbarkeit	Max. 15 kg (gleichmäßig verteilt)
Garantie	2 Jahre (Herstellergarantie)
Reinigungsmethode	Mit einem feuchten Tuch und milder Seifenlauge
Wartung	Regelmäßige Sichtprüfung auf festen Sitz
Lieferumfang	1x Kabelkanal, 1x Schraube, Montageanleitung
Zertiizierungen	RoHS, REACH, UL
Herstellungsland	China
Entsorgung	Entsorgung über den Elektroschrott gemäß örtlicher Vorschriften

Häufig gestellte Fragen - AR7502 APC

Für welche Gehäusetypen ist der hintere Kabelkanal AR7502 geeignet?

Der AR7502 ist als Zubehör für APC NetShelter-Gehäuse der Serien SX, SV und CX konzipiert. Die genauen kompatiblen Abmessungen entnehmen Sie bitte der Herstellerliste.

Wie wird der Kabelkanal installiert?

Heben Sie den Kabelkanal an und setzen Sie ihn auf die seitlichen Halterungen des Gehäuses, sodass die drei Haken auf der Rückseite in die Halterungen greifen. Richten Sie ihn aus, bis die Symbole durch die Bohrungen sichtbar sind, und ziehen Sie die Schraube fest.

Kann der Kabelkanal ohne Werkzeug montiert werden?

Nein, zur Sicherung ist eine Schraube erforderlich, die mit einem Schraubendreher angezogen wird. Die Halterung selbst erfolgt durch Einhängen.

Wie schwer ist der Kabelkanal?

Das Gewicht beträgt ca. 2,5 kg, abhängig von der genauen Ausführung.

Ist der Kabelkanal auch für die Frontseite geeignet?

Nein, der AR7502 ist speziell für die Rückseite des Gehäuses vorgesehen. Für die Frontseite gibt es andere Kabelkanal-Optionen von APC.

Welche maximale Last kann der Kabelkanal tragen?

Die Belastbarkeit liegt bei maximal 15 kg bei gleichmäßiger Verteilung der Kabel.

Wird der Kabelkanal mit Schrauben geliefert?

Ja, im Lieferumfang ist eine Schraube enthalten, die zur Befestigung des Kabelkanals an den Halterungen dient.

Wie reinige ich den Kabelkanal?

Verwenden Sie ein feuchtes Tuch mit milder Seifenlauge. Vermeiden Sie aggressive Reinigungsmittel, um die Beschichtung nicht zu beschädigen.

Kann der Kabelkanal auch in anderen Schränken als APC verwendet werden?

Der Kabelkanal ist speziell für APC NetShelter Gehäuse konzipiert. Eine Verwendung in anderen Herstellerschränken ist ohne Anpassungen in der Regel nicht möglich.

Wo finde ich die vollständige Montageanleitung?

Die Bedienungsanleitung liegt dem Produkt bei und kann auch auf der Website von APC/Schneider Electric als PDF heruntergeladen werden.

BEDIENUNGSANLEITUNG AR7502 APC

NetShelter™ Gehäusezubehör hinteren Kabelkanal Installations

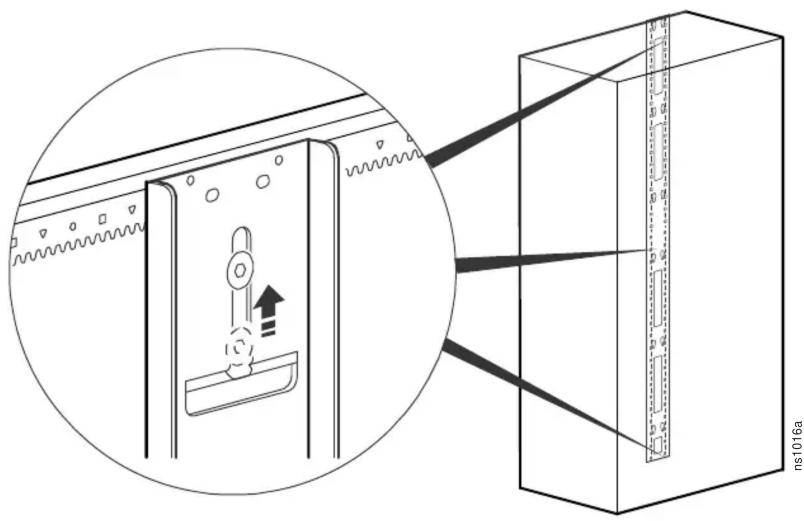

1. Heben Sie den hinteren Kabelkanal an und setzen ihn so auf die seitlichen Halterungen des Gehäuses, dass die drei Haken auf der Rückseite des hinteren Kabelkanals in die Seitenhal-terungen des Gehäuses greifen.
2. Bringen Sie den hinteren Kabelkanal in die gewünschte Position.

3. Richten Sie den hinteren Kabelkanal so aus, dass die gleichen Symbole durch die Bohrungen oben und unten am Kabelkanal sichtbar sind.

4. Drücken Sie die Schraube im hinteren Kabelkanal nach oben, und ziehen Sie die Schraube fest, um den Kabelkanal zu sichern.

Kunden-Support und Garantie Informationen unter www.schneider-electric.com.
