BEDIENUNGSANLEITUNG LED24FullHD Tristan Auron

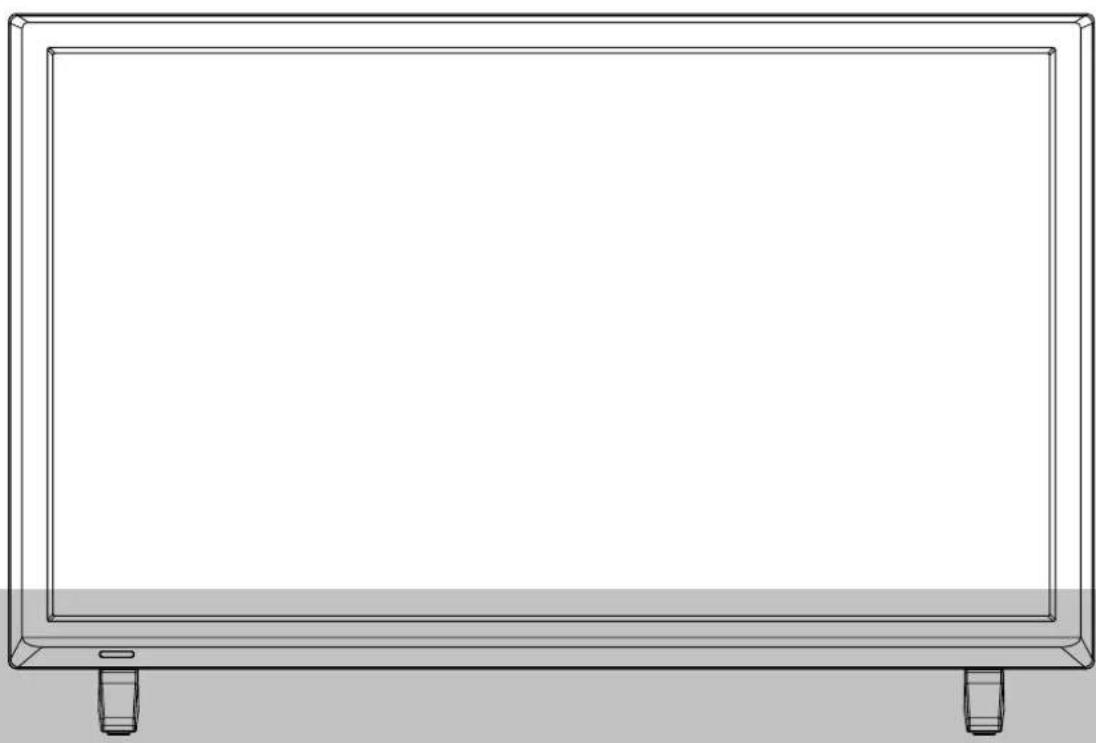

24” LED TV mit DVB-T/-C/-S2 & CI+ LED24FullHD

Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch und bewahren Sie sie an einem sicheren Ort für den späteren Gebrauch auf.

Inhalt

Vorsicht 1 Sicherheitsanweisungen 2

Zubehör/Technische Spezifikationen 3 Zubehör 3 Technische Spezifikationen 3

Einführung des Produkts 4 Connections 5

Fernbedienung 6-7 Grundlegende Bedienungsvorgänge 8

OSD-Menü 9-17 1. Bild-Menü 9 2. Tonmenü 10 3. Kanal-Menü 11-14 4. Eigenschaft-Menü 15-16 5. Einst Menü 17

Multimedia Bedienung 18-20 Aufnahme Bedienung 21-23

Einfache Fehlersuche 24 Spezifikationen 25

Vorsicht

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Benutzer vor nicht isolierter 'gefährlicher Spannung' im Innern des Produktgehäuses, die so stark sein kann, dass für Personen die Gefahr von Stromschlägen besteht.

Das Ausrufungszeichen innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf wichtige Anleitungen zu Betrieb und Pflege (Wartung) in der mit dem Gerät gelieferten Literatur hin.

Sachgemäße Entsorgung des Geräts

(Entsorgung von elektrischen und elektronischen Geräten (WEEE)) Ihr Produkt wurde aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können.

Dieses Symbol auf dem Produkt gibt an, dass Ihr nicht mehr funktionstüchtiges Elektronikgerät nach seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden darf, sondern getrennt gesammelt werden muss.

Bitte entsorgen Sie dieses Produkt in einem Sammelbehälter in Ihrer Gemeinde für das Recycling von elektrischen und elektronischen Geräten. In den USA gibt es ein separates Sammelsystems für Elektroaltgeräte. Helfen Sie mit beim Umweltschutz!

Dieses Gerät entspricht den Richtlinien der Europäischen Gemeinschaft zur Sicherheit und zu elektrischen Störungen.

Sicherheitsanweisungen

Um einen zuverlässige und sicherer Betrieb dieses Gerätes zu gewährleisten, lesen Sie bitte sorgfältig alle Anweisungen in dieser Bedienungsanleitung, besonders die Sicherheitshinweise unten.

Elektrische Sicherheit

• Um eine Überlastung zu vermeiden, benutzen Sie nicht die gleiche Steckdose mit anderen Geräten.
  -Verlegen Sie Anschlusskabel trittsicher und so, dass sie nicht zur Stolperfalle werden.
  -Stellen Sie keine schweren Gegenstände auf den Kabeln ab, die sie beschädigen können.
  -Fassen Sie zum Ziehen des Netzsteckers stets am Stecker an, niemals am Kabel ziehen.
  -Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung den Antennenstecker (nur bei Außenantenne) und den Netzadapter.
  -Lassen kein Wasser und keine Feuchtigkeit in den Fernseher gelangen. Verwenden Sie das Gerät NICHT in nassen oder feuchten Umgebungen, wie z. B. in Badezimmern, dunstigen Küchen und in der Nähe von Swimming Pools.
• Ziehen Sie sofort den Netzstecker und wenden Sie sich an einen Fachmann, wenn:
  -der Netzstecker oder das Netzkabel beschädigt sind.
  -Flüssigkeiten auf dem Gerät verschüttet oder es zufällig Wasser oder Feuchtigkeit ausgesetzt wurde.
  -Gegenstände zufällig in die Lüftungsschlitze eingedrungen sind.
  -das Gerät nicht wie gewöhnlich funktioniert.
  -KEINE Schutzabdeckungen entfernen. Im Geräteinneren befinden sich keine zu wartenden Teile. Dies kann die Garantie erlöschen lassen. Das Gerät darf nur von qualifizierten Mitarbeitern gewartet werden.
  -Entnehmen Sie bitte erschöpfte Batterien oder bei längerer Nichtbenutzung die Batterien aus der Fernbedienung, um ein Auslaufen zu vermeiden.
  -Erschöpfte Batterien NICHT gewaltsam öffnen und nicht in Feuer werfen.

Physische Sicherheit

• Achten Sie darauf, dass die Belüftungsschlitze auf der Rückseite STETS frei bleiben. Sie können den Fernseher in einen Schrank stellen, müssen aber mindestens 5 cm Abstand um das Gerät einhalten.
• Fassen Sie NICHT auf den Fernsehbildschirm und schütteln Sie ihn nicht, es könnten interne Schaltkreise beschädigt werden. Achten Sie gut auf die Fernbedienung. Lassen Sie sie nicht fallen und nicht mit Flüssigkeiten in Berührung kommen.
• Reinigen Sie den Fernseher mit einem weichen, trockenen Tuch. KEINE Lösungsmittel und KEINE auf Benzin basierende Flüssigkeiten verwenden. Entfernen Sie hartnäckige Flecken mit einem feuchten, weichen Tuch und etwas verdünntem Spülmittel.

Zubehör

Fernbedienung E-37

Bedienungsanleitung

Batterien

Mini YPbPr Kabel Mini AV Kabel

*Hinweis: Die Konfiguration der Komponenten können sich von der folgenden Abbildung unterscheiden.

Technische Spezifikationen

• TV-System PAL BG/DK/I SECAM BG/DK/L/LL
• Bildschirmgröße 24 Zoll (diagonal)
• Auflösung 1920x1080
• Antenneneingang 75 Ω (unbalanced)
• Audio-Ausgangsleistung 2x3W
• Stromaufnahme 12V --- 3A 36W

Fernbedienung

Typ infrared

Steuerungsdistanz 5m

Steuerungswinkel 30°(horizontal)

Einführung des Produkts

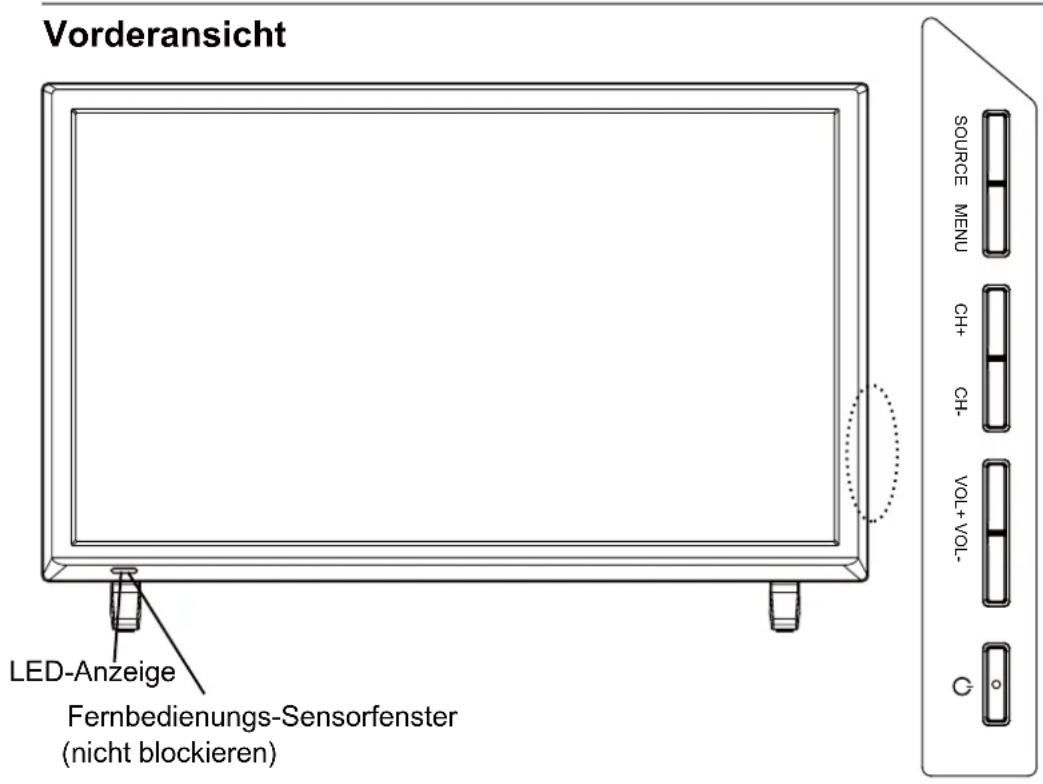

Vorderansicht LED-Anzeige Fernbedienungs-Sensorfenster (nicht blockieren) SOURCE MENU CH+ CH- VOL+VOL- C

(IR) Infrarotempfänger: Empfangssensor für das Fernbedienungssignal.

(Eingeschaltet/Standby) LED-Anzeige: Mit POWER schalten Sie das Gerät ein oder aus.

Anzeige leuchtet (Rot)

Standby

Anzeige leuchtet (Grün)

Eingeschaltet

Der effektive Empfangsbereich des Signals beträgt 5-8 Meter zur Vorderseite des Fernbedienungs-Sensorfensters, 30° nach links oder rechts und 20° nach oben oder unten.

SOURCE: Anzeige der Menüs für die Eingangsquellen.

MENU: Anzeigen des OSD-Menüs, ein erneuter Tastenduck verlässt das Menü.

CH+/-: Kanal suchen.

VOL+/-: Einstellen der Lautstärke.

©/STANDBY: Einschalten/Standby-Modus des Fernsehers.

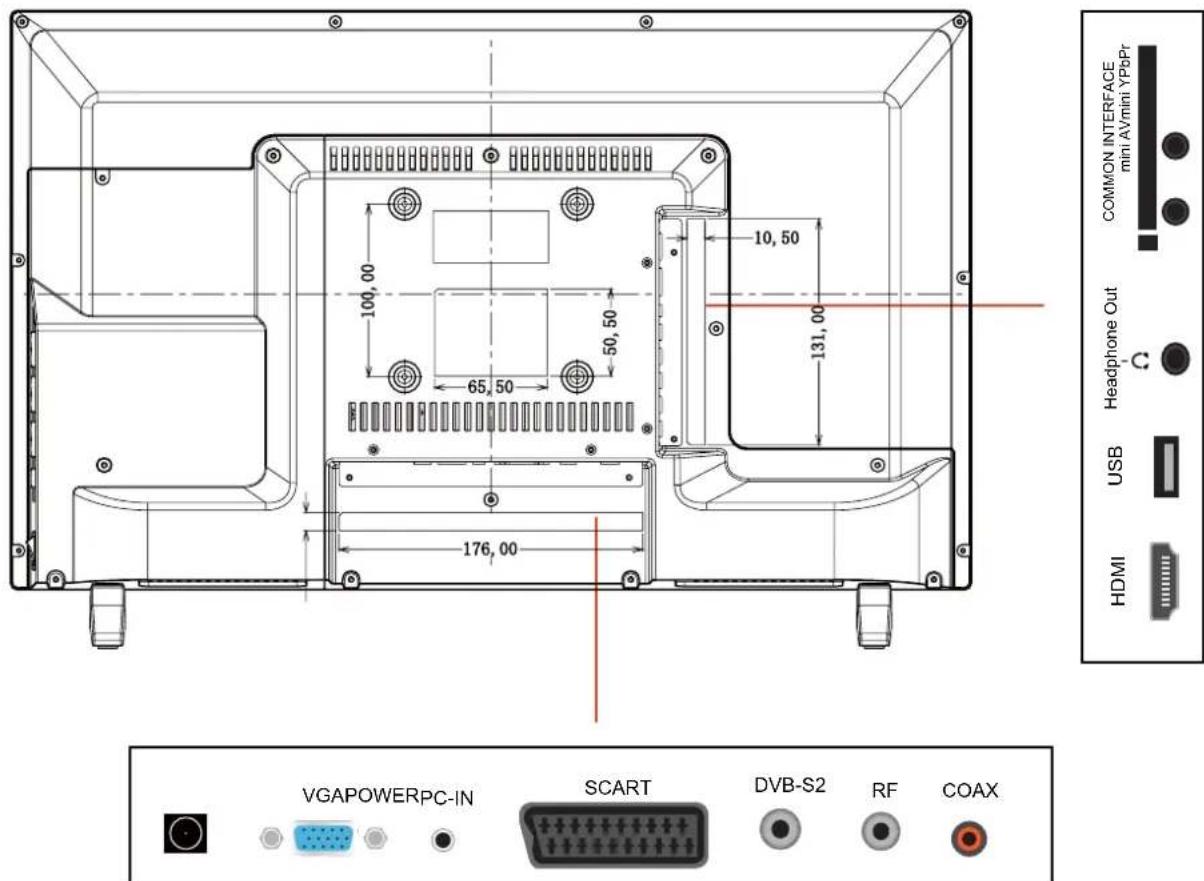

Connections

COMMON INTERFACE mini AVmini YPbPr 10, 50 131, 00 100, 00 65, 50 176, 00 Headphone Out C USB HDMI VGAPOWERPC-IN SCART DVB-S2 RF COAX

POWER: Schließen Sie an den Netzadapter.

VGA: Für den PC-Bildschirm. An den analogen D-Sub-15-Pol-Ausgangsstecker des PCs anschließen.

PC-IN: An den Audioausgangs-Anschluss des PCs anschließen.

SCART: An den SCART-Videoanschluss des DVD-Players anschließen.

DVB-S2: Eingang für Satellitenantenne.

RF: Die Antenne oder das koaxiale 75-Ohm-Kabel für den Empfang des TV-Signals anschließen.

COAX: Digitaler, koaxialer Ausgang.

HDMI: An den HDMI-Anschluss des DVD-Players oder eines anderen Geräts anschließen.

USB: USB-Anschluss für externe Speichermeiden.

Common Interface: CI slot für DVB-T.

mini YPbPr: An schluss der YPbPr Aud io-/V ideoausgänge eines DVD-Players.

mini AV: Schließen Sie es an die Audio-& Video-Ausgänge des DVD mit dem Konverter-Kabel. (Audio-Terminals sind mit YPbPr geteilt)

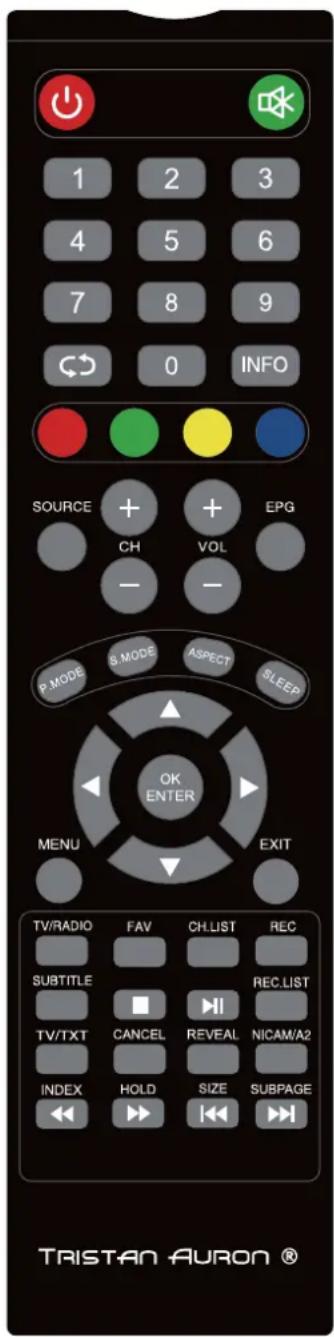

Fernbedienung

Die Fernbedienung verwendet Infrarot (IR). Richten Sie die Fernbedienung auf die Vorderseite des LED-Fernsehers. Die Fernbedienung funktioniert möglicherweise nicht richtig, wenn sie sich außerhalb der Reichweite oder des Arbeitswinkels befindet.

1 2 3 4 5 6 7 8 9 0 INFO SOURCE + + CH VOL - - EPG P.MODE S.MODE ASPECT SLEEP OK ENTER MENU EXIT TV/RADIO FAV CH.LIST REC SUBTITLE REC.LIST TV/TXT CANCEL REVEAL NICAM/A2 INDEX HOLD SIZE SUBPAGE TRISTAN AURON ®

EIN/AUS: Fernseher ein- und ausschalten (Stand-by-Modus).

MUTE: Schaltet den Ton stumm. Mit erneutem Tastendruck oder mit VOL+Stummschaltung aufheben

Kanalnummer direkt eingeben.

Mit den Zifferntasten und OK einen Kanal direkt aufrufen.

Rückkehr zum vorherigen Kanal.

INFO: Bedeutet Informationen, um kurze Informationen über Anzeigen der aktuelle Kanal oder Disc wathching werden.

Farbtasten: Schnelltasten für die farbcodierten Links im Text.

SOURCE : Menü der Eingangsquellen aufrufen.

CH +/- :Kanalwahl +/-

VOL+ /- :Lautstärke +/-

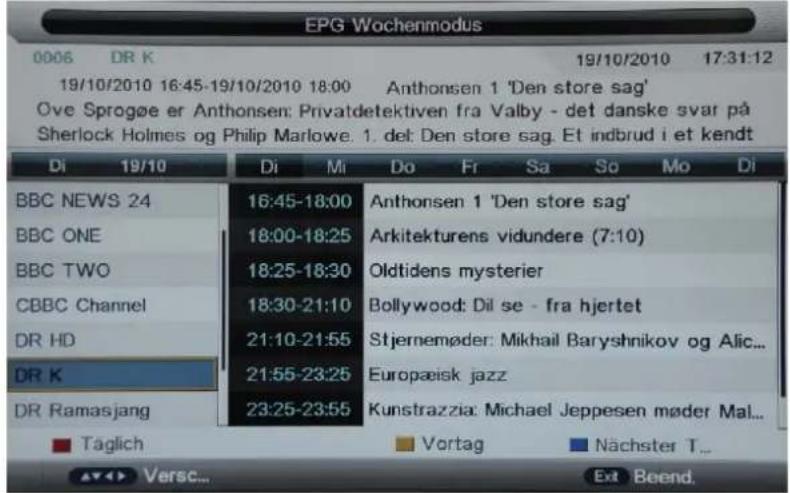

EPG: Elektronische Programmzeitschrift anzeigen (nicht im Menümodus).

P.MODE: Drücken Sie, um durch die verschiedenen Bildeinstellungen.

S.MODE: Drücken Sie, um durch die verschiedenen Klangeinstellungen.

ASPECT: Wählt die Bildgröße aus.

SLEEP: Sleeptimer zur automatischen Ausschaltung aufrufen und einstellen.

NAVIGATIONSTASTEN ( ▲/▼/◄/► /OK/ENTER )

Navigation der Bildschirmmenüs und Einstellungen des Systems.

MENU: System-Setup-Menü.

EXIT: Verlassen Sie das OSD-Menü.

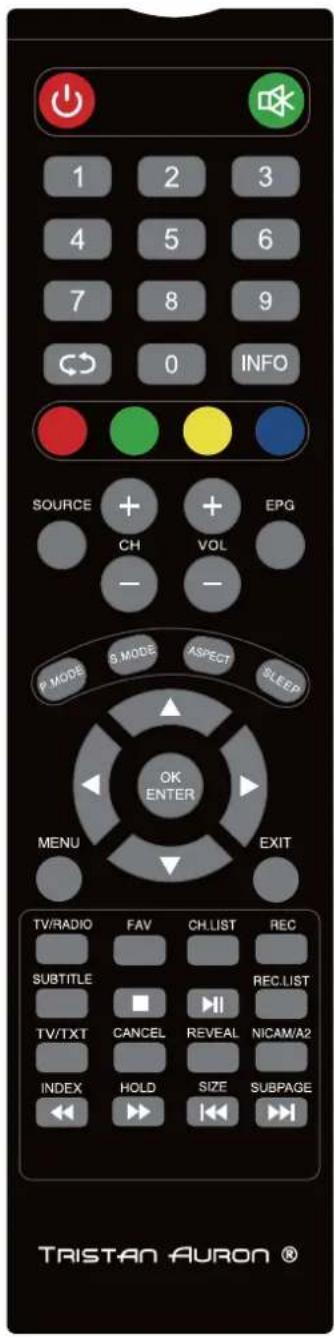

Fernbedienung

1 2 3 4 5 6 7 8 9 0 INFO SOURCE + + CH VOL EPG

MODE MODE ASPECT SLEEP

OK ENTER MENU EXIT TV/RADIO FAV CH LIST REC SUBTITLE RECLIST TV/TXT CANCEL REVEAL NICAM/A2 INDEX HOLD SIZE SUBPAGE TRISTAN AURON ®

TV/RADIO: Schaltet zu TV/RADIO.

FAV: Anzeigen der Favoriten-Programmliste.

CH.LIST: Anzeige der Liste Programme.

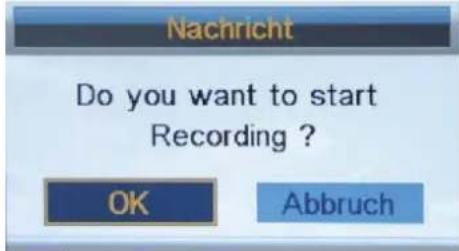

REC :Startet im DVB-Modus die Aufnahme eines Programms.

SUBTITLE: Untertitel aufrufen und einstellen.

TV/TXT: Videotext ein- und ausschalten.

CANCEL: Umschalten zwischen Videotext und Fernsehprogramm.

REVEAL: Verborgene Texte anzeigen

NICAM/A2:NICAM/A2 umschalten.

INDEX :Indexseite aufrufen.

HOLD:Unterseite halten (nicht umblättern).

SIZE: Vergrößert die obere Hälfte der Seite auf doppelte Größe. Ein erneuter Tastendruck vergrößert die untere Hälfte der Seite auf doppelte Größe. Ein weiterer Tastendruck zeigt die Seite in normaler Größe an.

SUBPAGE:Unterseite aufrufen und wieder verlassen.

■ : Stop-Programm.
▶II : Wiedergabe/Pause
◀: Schneller Rücklauf.
▶▶ : Schneller Vorlauf.
: Vorheriges Kapitel.
▶▶: Nächstes Kapitel.

Grundlegende Bedienungsvorgänge

Stromversorgung Ein/Aus

1. Schließen Sie an die Stromversorgung mit dem Adapter.
   Um das Fernsehgerät einzuschalten
2. Drücken Sie die Taste ☉ an dem Fernsehgerät oder auf der Fernbedienung. Um das Fernsehgerät auszuschalten.
   Drücken Sie die Taste der ☉ an dem Fernsehgerät oder auf der Fernbedienung.

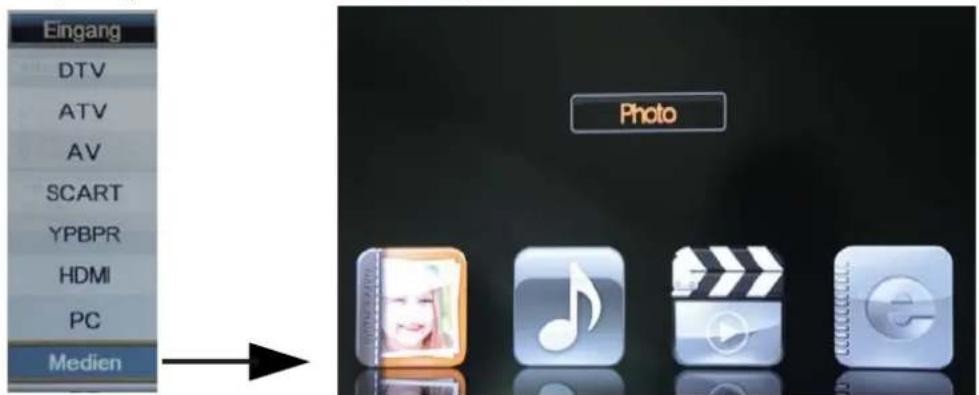

Wählen Sie die Eingangsquelle

Drücken Sie die SOURCE-Taste an dem Fernsehgerät oder der Fernbedienung, um die Eingangsquellen anzuzeigen und verwenden Sie die CH (Kanal) + / - Tasten auf dem Fernseher oder die ▲ / ▼ Tasten auf der Fernbedienung, um die Eingangsquelle auszuwählen, drücken Sie die OK Taste auf der Fernbedienung, um Ihre Auswahl zu bestätigen.

Hinweis: Bevor Sie die Eingangsquelle wählen, vergewissern Sie sich, dass die Anschlüsse belegt sind.

Eingang DTV ATV AV SCART YPBPR HDMI PC Medien

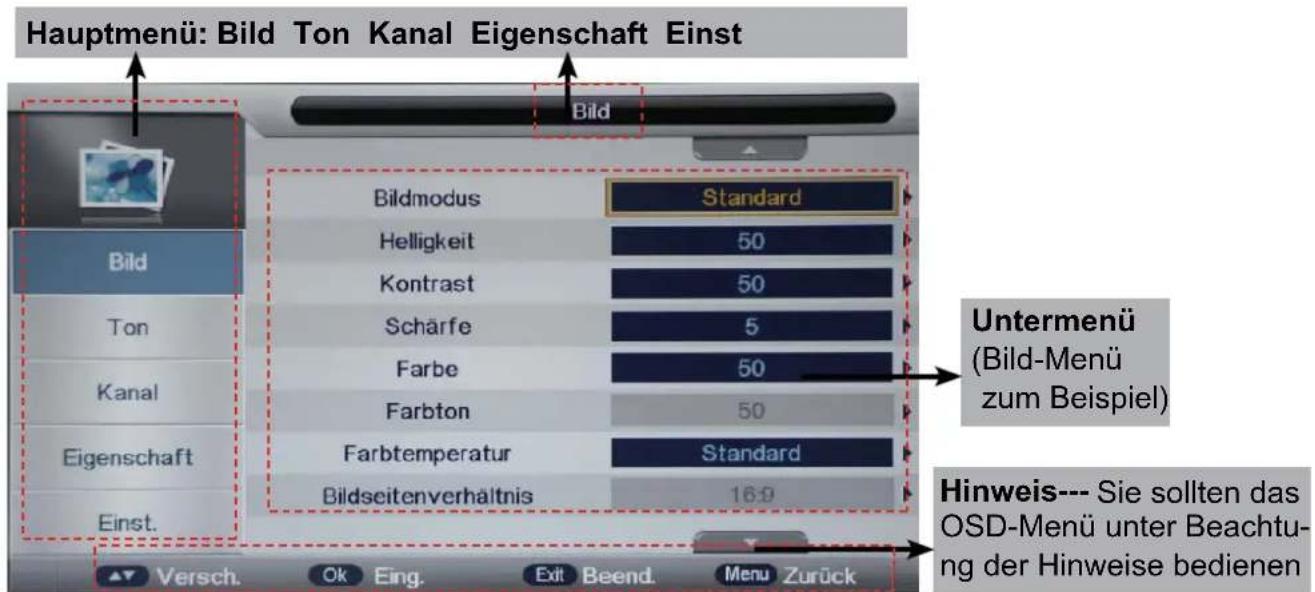

Grundlegendes OSD-Menü(Anzeige der Information auf dem Bildschirm)

Drücken Sie die MENU Taste, um das OSD-Menü wie unten anzuzeigen:

Hauptmenü: Bild Ton Kanal Eigenschaft Einst Bild Bildmodus Standard Helligkeit 50 Kontrast 50 Scharfe 5 Farbe 50 Farbton 50 Farbtemperatur Standard Bildseitenverhältnis 16:9 Untermenü (Bild-Menü zum Beispiel) Hinweis--- Sie sollten das OSD-Menü unter Beachtu- ng der Hinweise bedienen Versch. Ok Eing. Exit Beend. Menu Zurück

Benutzen Sie die ▲ / ▼ Tasten, um das Hauptmenü zu wählen und drücken Sie die ▶ / OK Taste, um in das Untermenü zu gelangen. Im Untermenü, benutzen Sie die ▲ / ▼ Tasten, um die Funktion auszuwählen, drücken Sie die ▶ / OK Taste, um das Konfigurationsmenü aufzurufen, drücken Sie die ◀/▶ Tasten für die Einstellungen, oder drücken Sie ▲ / ▼ um Ihre Auswahl zu treffen und drücken Sie die OK/◀/▶ Tasten, um Ihre Auswahl zu bestätigen.

* (Drücken Sie die MENU/◀ Tasten, um zum oberen Menü zurückzukehren.)
* (Drücken Sie EXIT Taste, um das Menü zu verlassen.)
Hinweis 1: Nur wenn Sie die richtigen Einstellungen vorgenommen haben, kann die jeweilige Funktion auch aktiviert werden.
Hinweis 2: Bitte bedienen Sie das OSD-Menü unter Berücksichtigung der Hinweis die am unteren Rand angezeigt werden.

OSD-Menü

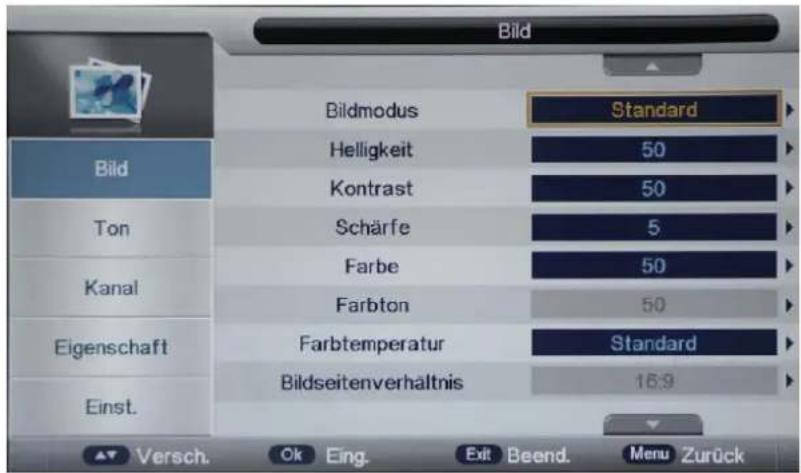

1. Bild-Menü

Bild Bildmodus Standard Helligkeit 50 Kontrast 50 Schärfe 5 Farbe 50 Farbton 50 Farbtemperatur Standard Bildseitenverhaltnis 16:9 Einst. Versch. Ok Eing. Exit Beend. Menu Zurück

Beschreibung

Bildmodus: Wählen Sie den gewünschten Bild-Modus aus - Dynamisch, Standard, Weich und Benutzer-Definiert.

Helligkeit: Passen Sie den Schwarzwert des Bildes an.

Kontrast: Stellen Sie den Kontrast ein.

Schärfe: Stellen Sie die Schärfe ein (Nicht möglich im VGA / PC-Modus).

Farbe: Passen Sie Bildfarbe von Schwarz und Weiß an.

Farbton: Stellen Sie den Farbton ein (NTSC-Modus).

Farbtemperatur: Wählen Sie einen, für Ihre Augen angenehmen, Farbwärme -Modus -Warm, Kalt, Standard.

Bildseitenverhältnis: Ändern Sie das Seitenverhältnis des Bildschirms von Auto, 4:3, 16:9, Zoom 1, Zoom 2 oder Panorama.

Rauschunterdrückung: Wenn das Signal des Senders sehr schwach ist, können Sie die Einstellung der Rauschunterdrückung zwischen Aus, Niedrig, Mittel und Hoch auswählen, um das Video-Rauschen zu reduzieren.

OSD-Menü

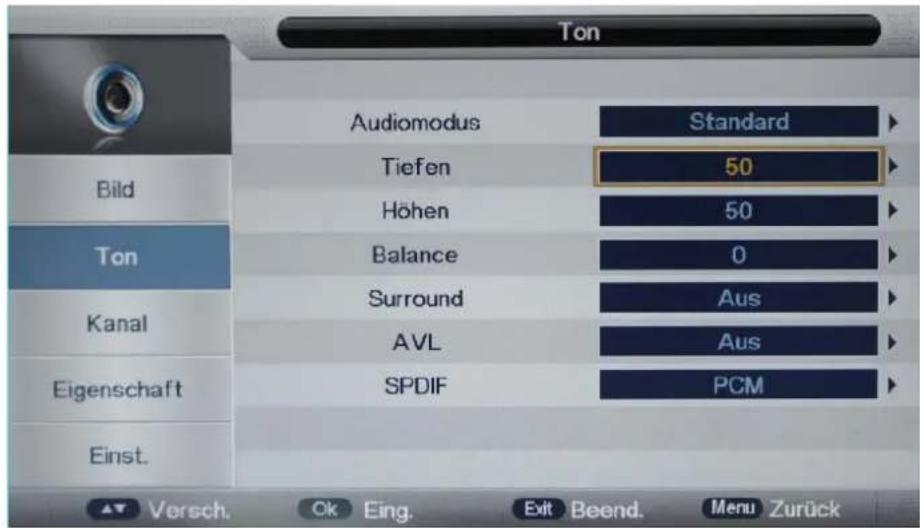

2. Ton-Menü

Ton Audiomodus Standard Tiefen 50 Höhen 50 Balance 0 Surround Aus AVL Aus SPDIF PCM Einst. Versch. Ok Eing. Exit Beend. Menu Zurück

Beschreibung

Audiomodus: Wählen Sie, aus dem möglichen Einstellungen, den gewünschten Klang-Modus - Standard, Film, Musik, Sprache und Benutzer-Definiert.

Tiefen: Stellen Sie die Höhe der tiefen Töne ein.

Höhen: Stellen Sie die Höhe der höheren Töne ein.

Balance: Regulieren Sie den Audio-Ausgang zwischen dem linken und rechten Lautsprecher.

Surround: Ein-/Ausschalten der Surround-Klang-Funktion.

Auto Volume Level (AVL): Sobald diese Funktion aktiviert ist, wird die Lautstärke aus allen Quellen automatisch beibehalten.

SPDIF( Sony/Philips digitale Schnittstellen-Spezifikation): In dem SPDIF-Modus können Sie für den Fernseher zwischen AUS PCM und AUTO wählen.

OSD-Menü

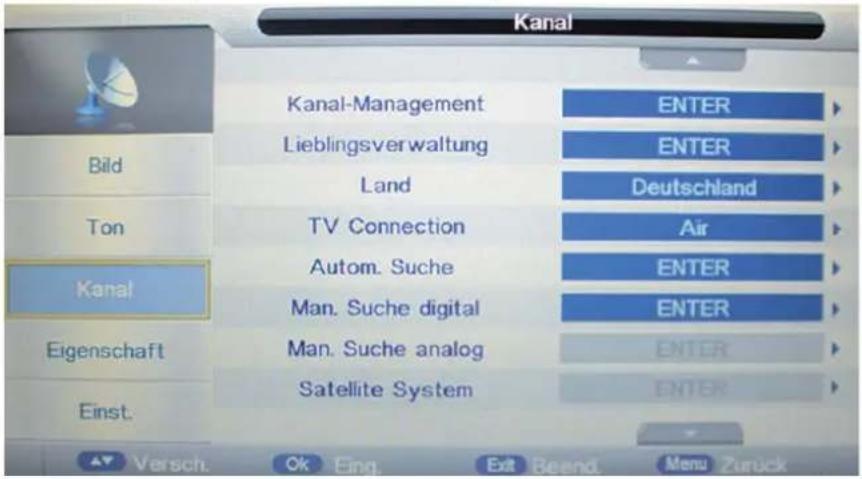

3. Kanalmenü (Im ATV/DTV-Modus)

Kanal Bild Ton Kanal Eigenschaft Einst. Kanal-Management Lieblingsverwaltung Land TV Connection Autom. Suche Man. Suche digital Man. Suche analog Satellite System ENTER ENTER Deutschland Air ENTER ENTER ENTER ENTER Versch. Ok. Eing. Exit Beend. Menu Zurück

Beschreibung

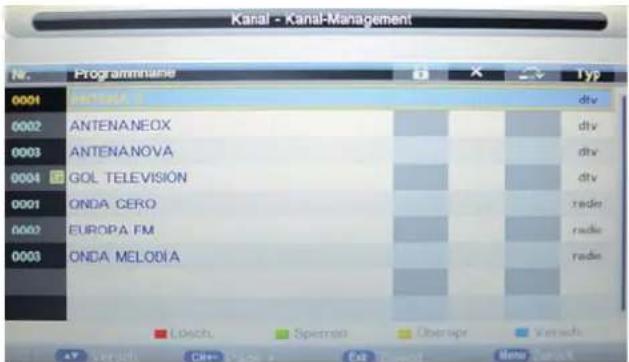

Kanalmanagement: Rufen Sie das Menü Kanalmanagement auf, um die Kanäle zu bearbeiten.

Kanal - Kanal-Management Nr. Programmianie 0001 Amade 0002 ANTENAEOX 0003 ANTENA NOVA 0004 GOL TELEVISION 0001 ONDA CERO 0002 EUROPA FM 0003 ONDA MELODIA Typ div div div div radio radio radio

Löschen: Drücken Sie die ROTE Taste, um die Kanal zu markieren, den Sie löschen möchten und beim Verlassen erscheint ein Hinweis.

Sperre: Der Benutzer muss "Sperre aktiviert" (Funktionen – Sperre – Sperre aktivieren) auf An einstellen, um diese Funktion zu aktivieren. Drücken Sie die GRÜNE Taste, um den Kanal zu markieren (Sperre) oder abzubrechen (entsperren). Und zum Ansehen des Programms müssen Sie das Kennwort eingeben.

Überspringen: Drücken Sie auf die GELBE Taste, um den Kanal zu überspringen oder die

Einstellung abzubrechen und das Programm wird nicht über die Tasten CH+/- programmiert.

Tauschen: Drücken Sie die BLAUE Taste, um den Kanal zu markieren, drücken Sie auf ∧ /∨, um ihn zu verschieben und drücken Sir auf die OK-Taste, um die Position zu vertauschen.

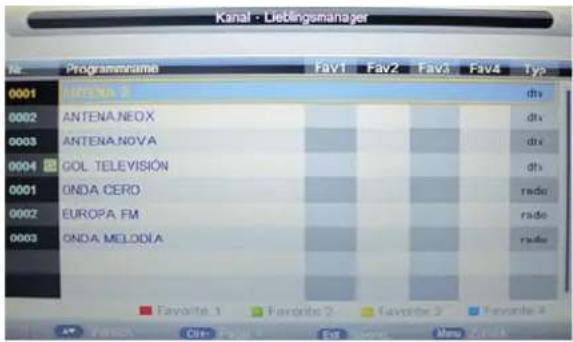

Favoriten verwalten: Favoritenkanäle über die Farbtasten hinzufügen und entfernen. Es sind bis zu 4 Favoritenlisten verfügbar, ROT-Fav1, GRÜN-Fav2, GELB-Fav3 und BLAU-Fav4.

Kanal - Lieblingsmanager No. ProgramName Fav1 Fav2 Fav3 Fav4 Typ 0001 ANTENA 2 dts 0002 ANTENA NEOX dts 0003 ANTENA NOVA dts 0004 GOL TELEVISION dts 0001 GNDA CERO rado 0002 EUROPA FM rado 0003 GNDA MELODIA rado Favorite 1 Favorite 2 Favorite 3 Favorite 4 Clear Image Ext Menu Help

OSD-Menü

Land: Wählen Sie das Land aus.

TV Connection: Wählen sie den DTV type zwischen Air(DVB-T), Cable(DVB-C), Satellite(DVB-S2) aus.

Ist die Kindersicherung aktiviert, geben Sie bitte das Kennwort ein (Sperr-Kennwort im Funktionsmodus), um die automatische oder manuelle Suche zu starten.

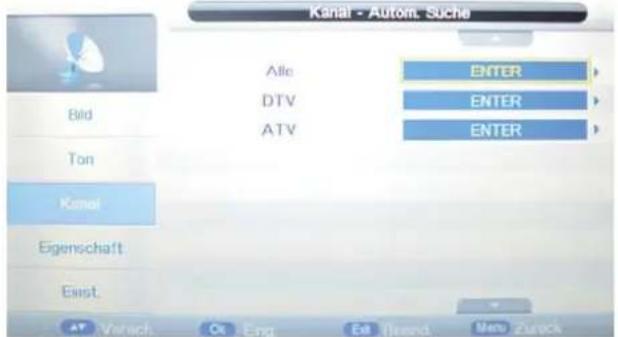

Automatische Suche: Drücken Sie auf die OK-Taste, um das Menü der automatischen Suche zu öffnen, wählen Sie einen Suchmodus aus und drücken Sie zum Starten der automatischen Suche auf die OK-Taste.

Kanai - Autom. Suche Alle Enter DTV ENTER ATV ENTER Bild Ton Kenai Eigenschaft Exist. Verach Oc Eng Ed Brand New Zurück

Anmerkung:

1. ALLE: Automatische Kanalsuche für DTV, ATV und Radio.
   DTV: Automatische Kanalsuche für DTV und Radio. ATV: Automatische Kanalsuche für ATV.

2. Wenn sich der Fernseher im automatischen Suchmodus befindet, können sie auf die MENÜ-Taste drücken, um die automatische Suche zu stoppen und zum vorherigen Menü zurückzukehren.

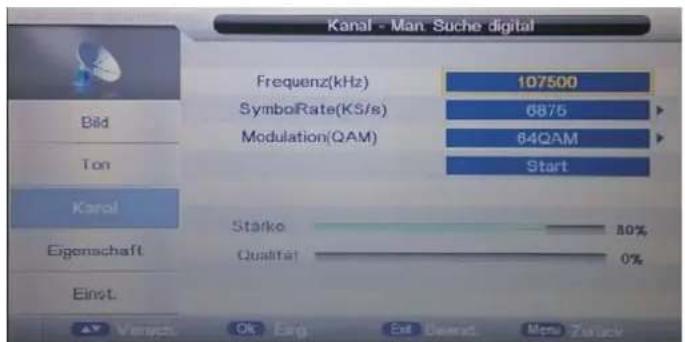

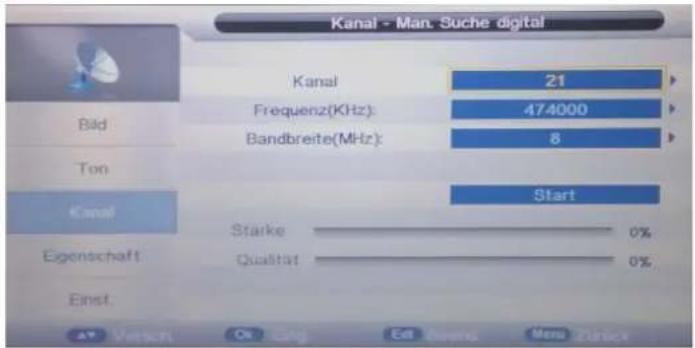

DTV manuelle Suche: Öffnen Sie das DTV-Menü für die manuelle Suche.

Drücken Sie die ∧/∨ -Taste, um das Kanalsymbol auszuwählen und drücken Sie die </ >-Taste, um den Kanal auszuwählen; drücken Sie anschließen die ∧/∨ -Taste, um das "Start"-Symbol auszuwählen und drücken Sie auf die </ >-Taste, um die manuelle Suche zu starten.

Kanal - Man. Suche digital Frequenz(kHz) 107500 SymbolRate(KS/s) 6875 Modulation(QAM) 64QAM Start Bild Ton Kanal Eigenschaft Einst. Stärke 80% Qualität 0% ▲ Venetz Ok Eng Est Demand Mon Zusch

DVB-C

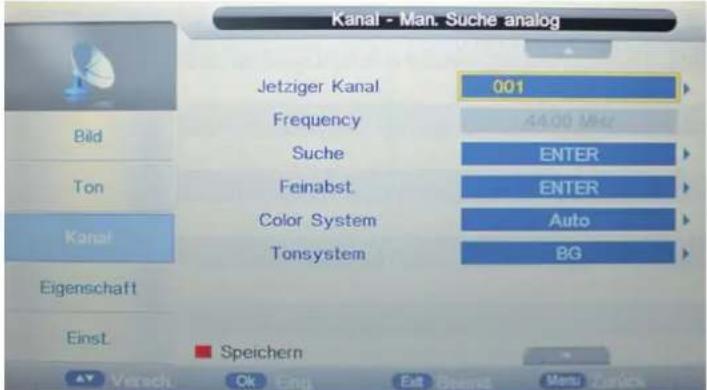

DVB-T DVB-C MANUELLE ATV-SUCHE: Öffnen Sie das ATV-Menü für die manuelle Suche.

Kanal - Man. Suche analog Jetziger Kanal 001 Frequency 44.00 MHz Suche ENTER Feinabst. ENTER Color System Auto Tonsystem BG Eigenschaft Einst. Speichern Versch. Ok Eng. Edit Bestat Menu Zurich

Aktueller Kanal: Wählen Sie den aktuellen Kanal für die manuelle Suche aus.

Suche: Drücken Sie auf die OK-Taste, um das Such-Menü aufzurufen und durchsuchen Sie manuell die Frequenz über die < / > -Taste.

Feineinstellung: Drücken Sie auf die OK-Taste, um das Feineinstellungs-Menü aufzurufen und stellen Sie die Frequenz über die < / > -Taste ein.

Farb-/Sound-System: Wählen Sie das Farb-/Sound-System für das Programm aus.

OSD Menü

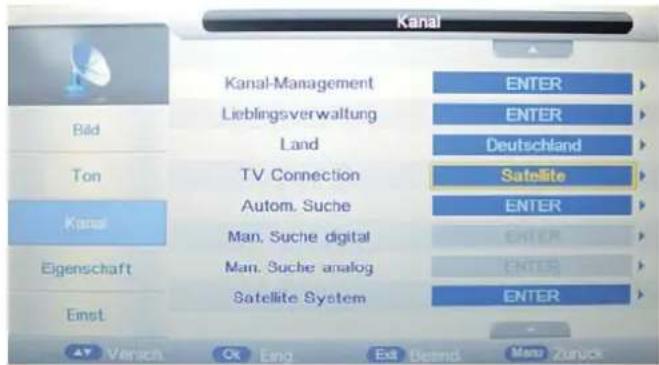

Satellite System

Press ∧/∨ button für die TV Verbindung und wählen Sie "Satellite".

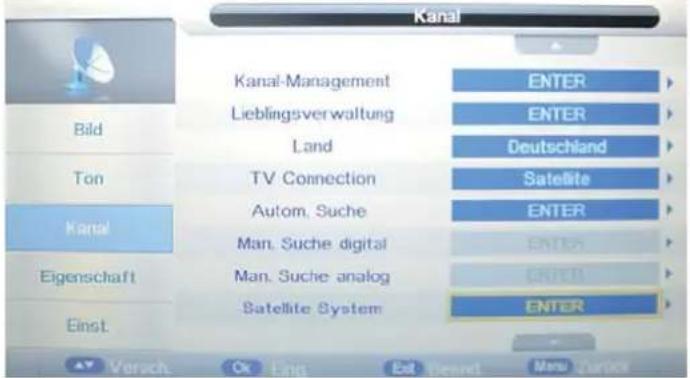

Kanal Bild Ton Kanal Eigenschaft Einst Kanal-Management Lieblingsverwaltung Land TV Connection Autom. Suche Man. Suche digital Man. Suche analog Satellite System ENTER ENTER Deutschland Satellite ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER ENTER Enter

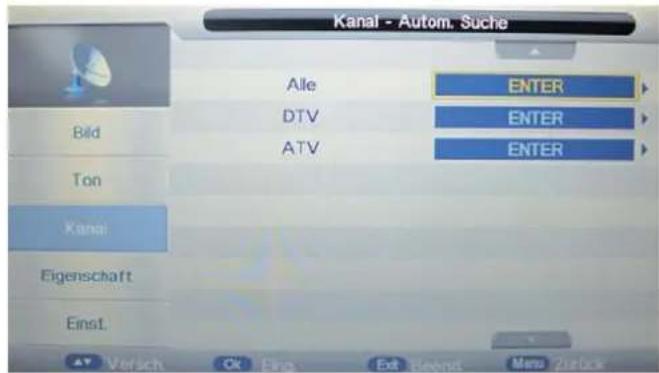

Wählen Sie "Auto Search" wie folgt:

Kanal - Autom. Suche Alle ENTER DTV ENTER ATV ENTER Bild Ton Kanal Eigenschaft Einst. Verich Ok Ein Ent Sens Mero 2000x

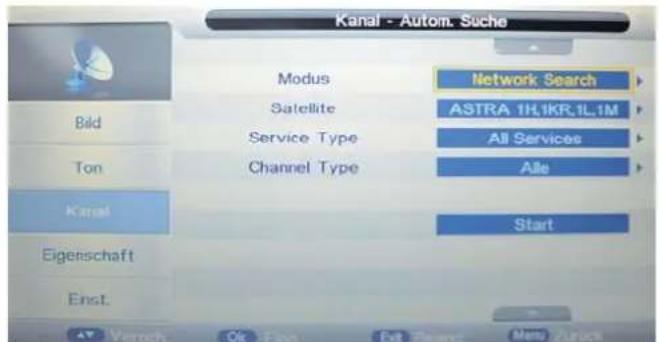

Kanal - Autom. Suche Modus Network Search Bild Satellite ASTRA 1H,1KR,1L,1M Service Type All Services Ton Channel Type Alle Kanal Start Eigenschaft Enst.

Wahlmöglichkeiten im "Satellite Auto Search Menü" sind folgende

Press ∧/∨ button für die TV Verbindung und wählen Sie "Satellite".

Kanal Bild Ton Kanal Eigenschaft Einst. Kanal-Management Lieblingsverwaltung Land TV Connection Autom. Suche Man. Suche digital Man. Suche analog Satellite System ENTER ENTER Deutschland Satellite ENTER ENTER ENTER ENTER Versch Or Eng Est Hend Mini Zurich

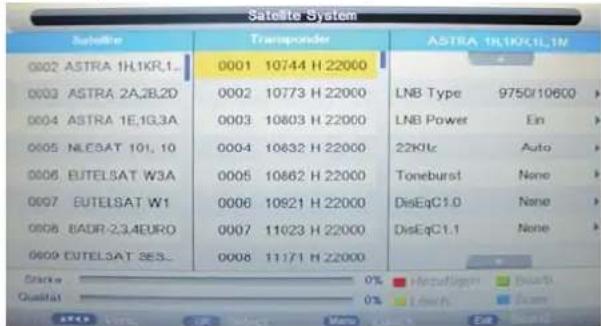

Press ∧/∨ button um eines der folgenden "Satelliten System" zu wählen:

Wahlmöglichkeiten in dem "Satelliten List Menu" sind in der folgenden Tabelle aufgeführt:

Satellite		Transponder		ASTRA HL1KR 1L 1M
0002 ASTRA 1H1KR,1		0001	10744 H 22000
0003 ASTRA 2A2B2D		0002	10773 H 22000	LNB Type	9750/10600
0004 ASTRA 1E1G3A		0003	10803 H 22000	LNB Power	En
0005 MILESAT 101, 10		0004	10832 H 22000	22KHz	Asto
0006 EUTELSAT W3A		0005	10862 H 22000	Toneburst	None
0007 EUTELSAT W1		0006	10921 H 22000	DiaEqC1.0	None
0008 BADR 2S,4CUBO		0007	11023 H 22000	DiaEqC1.1	None
0009 EUTELSAT SES.		0008	11171 H 22000

Wahlmöglichkeiten in dem "Transponder List Menu" sind

	ActionTaste
Taste oben bewegt den cursor nach oben
Taste unten bewegt den cursor nach unten
Taste-Links schaltet in die Satelliten System Parameter
Taste-Rechts	Schaltet zu der Operationsliste der Transponder
Taste-Menü zurück zum Main Menu.
Taste-EXIT beenden Main Menu.
Taste-Grün geht in das "Satelliten edit menu"

Satellite System Satellite Transporter ASTRA 1H1K2CL1N 0002 ASTRA 1H1KR.1_ 0003 ASTRA 2A.2B.2D 0004 ASTRA 1E.1G.3A 0005 NLESAT 101, 10 0006 BUTELSAT W3A 0007 BUTELSAT W1 0008 BADR-2.34EURO 0009 BUTELSAT SE3_ 22KHz Toneburst DisEqC1.0 DisEqC1.1 0% 0% None None None

in der folgenden Tabelle aufgeführt:

	noitcATaste
Taste oben bewegt den cursor nach oben
Taste unten bewegt den cursor nach unten
Taste Links schaltet zur Satelliten Liste
Taste rechts	schaltet in die Satelliten System Parameter
Taste Enter	Auswahl cursor item Transponder.
Taste Menü zurück zur Satelliten Liste.
Taste Exit beenden Main Menu.
ROTE-TASTE Auswahl Transponder Add menu
GRÜNE-TASTE	Auswahl Transponder Edit menu
GELBE-TASTE	Auswahl Transponder Delete confirm menu
BLAUE-TASTE	Auswahl Transponder scan menuu

Wahlmöglichkeiten in dem "Setting Menu" sind in der folgenden Tabelle aufgeführt:

Satellite System
Satellite	Transponder	ASTRA 1H1KRILIM
0002 ASTRA 1H1KR.L	0001 10744 H 22000
0003 ASTRA ZAJB.2D	0002 10773 H 22000	LNB Type	9750/10600
0004 ASTRA 1E.1C.3A	0003 10803 H 22000	LNB Power	Ein
0005 MILESAT 101.10	0004 10832 H 22000	22KHz	Aslo
0006 EUTELSAT W3A	0005 10862 H 22000	Toneburst	None
0007 EUTELSAT W1	0006 10921 H 22000	DisEqC1.0	None
0008 BADP-2,3,4EURO	0007 11023 H 22000	DisEqC1.1	None
0009 EUTELSAT SES_	0008 11171 H 22000

Taste	nä
Taste oben bewegt den cursor nach oben
Taste unten bewegt den cursor nach unten
Taste Menü	zurück zur Transponder list.
Taste Exit	zurück zum Main Menu.

Option	Möglichkeiten
LNB Type	9750/10600,9750/10750,05150,05750,09750,10600,10750,11300,11475,User Single,User Dual
LNB Power On,Off
22KHz	Auto,off,on
DisEqC Mode	Off,LNB1,LNB2,LNB3,LNB4,Burst A,Burst B
Motor	None,DisEqC1.2,DisEqC1.3

OSD-Menü

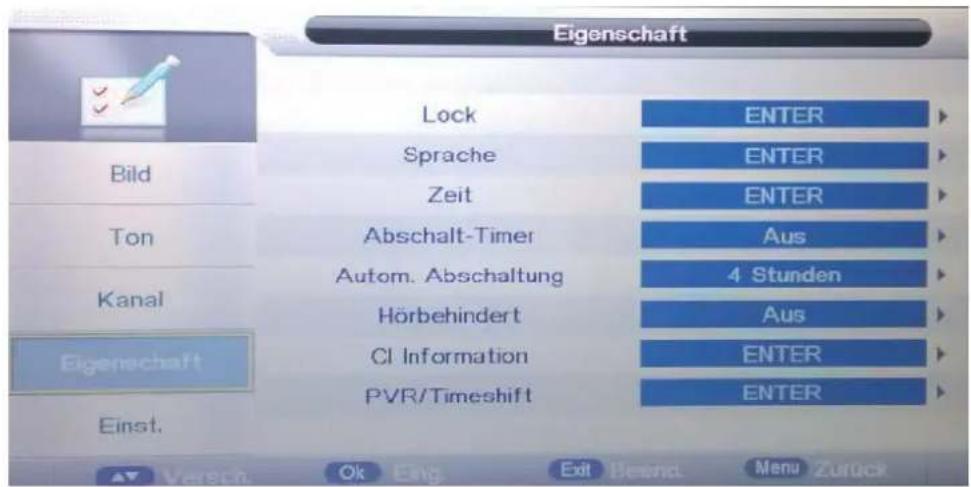

4. Eigenschaft menü

Eigenschaft Lock ENTER Sprache ENTER Zeit ENTER Abschalt-Timer Aus Autom. Abschaltung 4 Stunden Hörbehindert Aus CI Information ENTER PVR/Timeshift ENTER Einst. Versch Ok Eing Ext Besend Menu Zurück

Beschreibung

Sperre: Dieses Menü ermöglicht Ihnen das Sperren bestimmter Fernseherfunktionen, sodass diese nicht verwendet oder angezeigt werden können. Wenn Sie beispielsweise nicht wünschen, dass bestimmte Kanäle von Kindern angesehen werden oder wenn der Fernseher in einem Hotel verwendet wird und Sie bestimmte Kanäle sperren möchten.

Wenn Sie das Sperr-Menü des Systems öffnen, werden Sie nach dem Kennwort gefragt. Standardmäßig ist es 0000.

Eigenschaft - Systemschloss Lock Channel Ausb Jugendschutz Ausb Pinnummer ändern ENTER Bild Ton Kanal Eigenschaft Einst. AY Versch Ok Eing Ext Blend Menz Zurücke

Sperre aktivieren – Schaltet die Sperr-Funktion ein/aus.

Anmerkung: Wenn eingeschaltet, sind die untenstehenden Funktionen Kindersicherung und Änderung des PIN gesperrt, und die Funktionen Sperre (im Kanalmanagement), automatische Suche, manuelle DTV-Suche, manuelle ATV-Suche im Kanalmenü sind ebenfalls gesperrt.

Kindersicherung – Wählen Sie die Kindersicherungsmodus aus oder schalten Sie die Funktion aus.

Den PIN-Code ändern – Drücken Sie zum Aufrufen auf die OK-Taste, geben Sie zuerst den aktuellen Code ein und geben Sie anschließend Ihren neuen Code ein und bestätigen Sie diesen neuen Code.

OSD-Menü

Sprache: Verschiedene verfügbare Sprachoptionen können eingestellt werden.

Uhr: Ermöglicht das stellen der Uhr (standardmäßig werden die Daten automatisch vom digitalen Signal übernommen).

Schlaf-Zeitschaltuhr: Ermöglicht das einstellen einer Schlaf-Zeitschaltuhr, sodass der Fernseher nach einer bestimmten Zeit automatisch ausgeschaltet wird.

Automatische Abschaltung: Der Fernseher schaltet sich automatisch selbst aus, falls in der von Ihnen ausgewählten Zeit keine Statusänderung vorgenommen wird. Sie können 1 Stunde, 2 Stunden, 4 Stunden oder aus wählen.

Hörgeschädigte: Sie können Die Funktion für Hörgeschädigte einschalten, welche zusätzliche Informationen und Untertitel bereitstellt.

CI-Info: Pay-per-View-Dienste erfordern eine "Smartcard", die in den Fernseher eingesetzt wird. Wenn Sie einen Pay-per-View-Dienst abonniert haben, wird der Anbieter Ihnen eine 'CAM' oder "Smartcard" zur Verfügung stellen. Die CAM kann in den COMMON INTERFACE PORT (CI Card In) (HERKÖMMLICHEN SCHNITTSTELLENANSCHLUSS) eingesetzt werden.

PVR / Timeshift: Setup-Menü für die Aufnahme finden Sie in der Aufnahme-Funktionen.

OSD-Menü

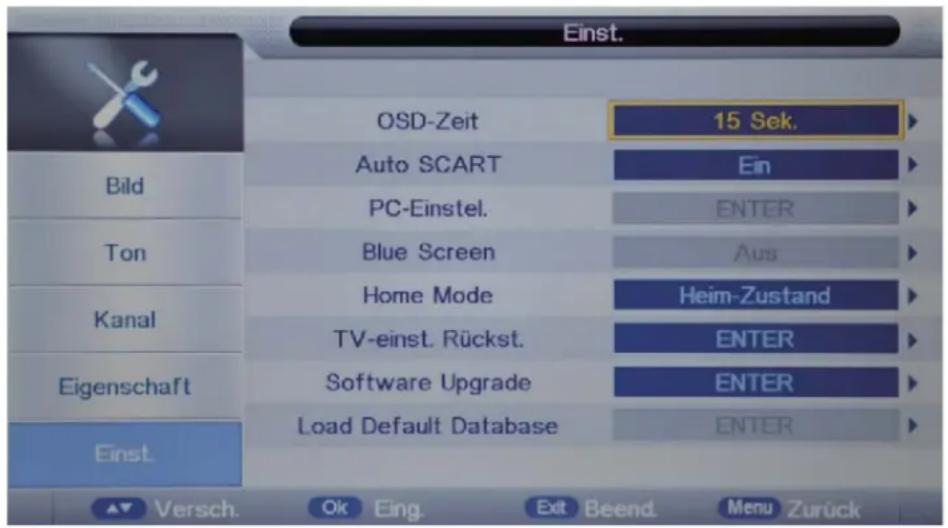

5. Einst Menü

Einst. Bild Ton Kanal Eigenschaft Einst. OSD-Zeit 15 Sek. Auto SCART Ein PC-Einstel. ENTER Blue Screen Aus Home Mode Heim-Zustand TV-einst. Rückst. ENTER Software Upgrade ENTER Load Default Database ENTER Versch. Ok Eng. Exit Beend. Menu Zurück

Beschreibung

OSD-Zeitschaltuhr: Ermöglicht Ihnen das Einstellen der Zeit, die das Bildschirmmenü angezeigt wird, bevor es ausgeblendet wird.

Auto-SCART: Der Fernseher wechselt automatisch zur SCART-Quelle, wenn der Fernseher an ein SCART-Gerät angeschlossen wird.

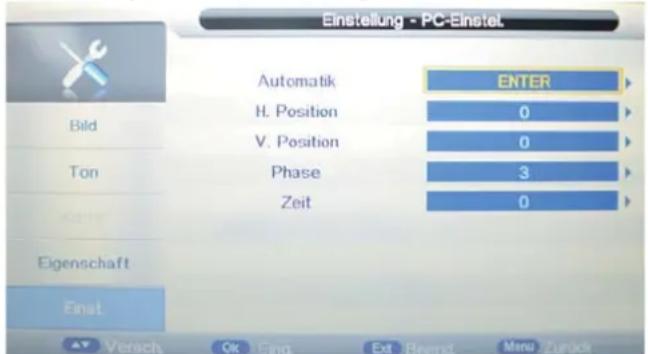

PC-Setup: PC-Einstellungen im PC-Modus ändern.

Einstellung - PC-Einstel Automatik ENTER H. Position 0 V. Position 0 Phase 3 Zeit 0 Bild Ton Eigenschaft Einl AT Verack Ok Eng Ext Beerst Manz Zurück

Automatische Anpassung: Stellt die Bildschirmparameter automatisch ein.

H/V-Position: Regelt die Traversen-/Vertikalen-Position des Bildschirms.

Phase: Passt die Phase der ADC-Abtast-Takt relativ zum Sync-Signal an, bis ein stabiles Bild erhalten wird.

Uhr: Passt die Pixel-Taktfrequenz an, bis die Bildgröße für den Bildschirm maximiert ist.

Blauer Bildschirm: Ändert den Hintergrund, wenn zwischen einem leeren und einem blauen Bildschirm keine Eingabe erfolgt (nur bei einigen Quellen verfügbar).

Home Mode: Drücken Sie, um aus den folgenden Modi wählen Hause: Home, Dynamisch.

Rücksetzung der TV-Einstellungen – Dies löscht alle TV-Einstellungen für diesen Fernseher.

Software-Upgrade: Von Zeit zu Zeit geben wir eine neue Firmware frei, um die Leistung des Fernsehers zu verbessern (als Download verfügbar). Über dieses Menü können Sie das

Software-Upgrade auf Ihren Fernseher anwenden. Weitere Einzelheiten über diesen Vorgang werden mit der Firmware herausgegeben. Kontaktieren Sie die Hilfe-Hotline oder schlagen Sie im Abschnitt 'Produkt-Support' auf dieser Website nach.

Load Default Database: Importieren Sie die Standard-Satelliten und Kanal, so dass der Benutzer sehen können n der Website.

Multimedia-Bedienung

Grundlegende Bedienung

Drücken Sie die SOURCE Taste auf der Fernbedienung, um die Eingangsquelle anzuzeigen, wählen Sie Medien-Quelle mit den ◀/▶ Tasten und drücken Sie OK, um in das Multimedia-Menü zu gelangen, so wie dies unten dargestellt wird.

Eingang DTV ATV AV SCART YPBPR HDMI PC Medien Photo

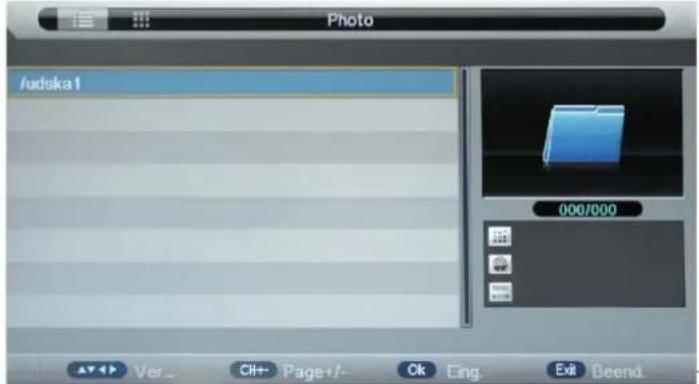

2) Schließen Sie ein USB-Gerät an und wählen dann den Medien-Modus zwischen Foto, Musik, Film und eBook aus, dann wird der Namen des Gerätes auf dem Bildschirm angezeigt, so wie dies unten zu sehen ist.

/udska1 000/000 Ver... Ch+ Page+/- Ok Eing. Exit Beend.

Hinweise zum Betrieb

3) Drücken Sie die ◀/▶ Tasten, um das USB-Gerät auswählen und durch Drücken der OK Taste zur Dateiliste zu wechseln, so wie dies unten gezeigt wird.

Zurück zur Geräteliste Dateiliste Judska1 Return DSC00443.JPG DSC00791.jpg DSC01242.jpg DSC01247.JPG Nikon D80.jpg panasonic EZ50.jpg sony N2.jpg Lösch Str No Config! Vorschau 023/023 4.22MB 2007/03/21 3648x2736 Informationen Hinweise

Drücken Sie die ∧/ ∨ Tasten um zu den verschiedenen Dateien zu wechseln (drücken Sie die OK Taste, um die Datei auszuwählen oder den Ordner zu öffnen);

Drücken Sie die ROTE Taste, um die Datei zu löschen, drücken Sie die GRÜNE Taste zum Markieren oder Löschen aller Dateien der Abspielliste.

Drücken Sie die OK Taste zum Markieren oder Abbrechen der ausgewählten Datei.

Drücken Sie die ◀ Taste um zum vorherigen Menü zu gelangen, drücken Sie EXIT, um zum Hauptmenü zu gelangen.

Dann drücken Sie die Taste ▶, um die Dateien (markiert) oder die Dateien in einem Ordner auszuwählen.

Drücken Sie die ■ Taste, um zu Stoppen und zum Verlassen des Vollbild-Programms. Beachten Sie bitte die Hinweise auf der Unterseite.

Multimedia-Bedienung

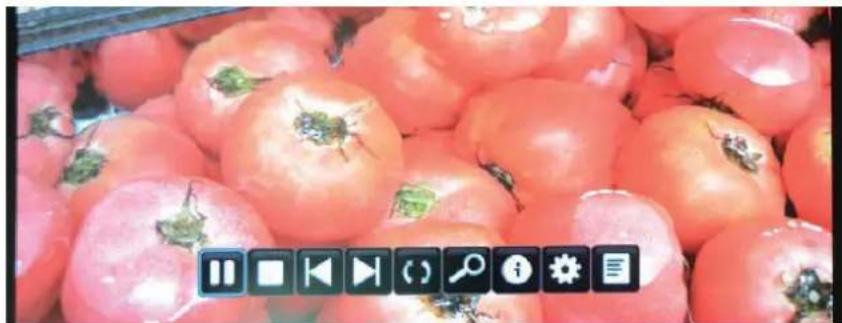

1. Foto

Diashow

Drücken Sie die ◀ / ▶ Tasten, um die Funktion auf dem Bildschirm auszuwählen und drücken Sie OK, um zu bestätigen.

Hinweis: Sie können die OK Taste drücken, um die Funktionen wieder auf den Bildschirm anzuzeigen, nachdem sie nicht mehr sichtbar waren.

▶/II Wiedergabe / Pause der Diashow

■ Stoppen und beenden Sie den Vollbild-Modus.

Spielen Sie die vorherige oder nächste Datei direkt ab.

(2) Drehen Sie das Bild (0, 90, 180, 270).

Vergößern/verkleinern sie das Bild, Sie das Bild, im Zoom-Modus, mit der linken / rechten / oberen / unteren Cursor-Taste bewegen.

i Zeigt die Informationen der aktuellen Datei.

Rufen Sie das Foto-Einstellungsmenü auf und wählen Sie den Wiederholungsmodus, die Hintergrundmusik und die Diashow Effekte und die Zeit.

Anzeige der Wiedergabe-Liste.

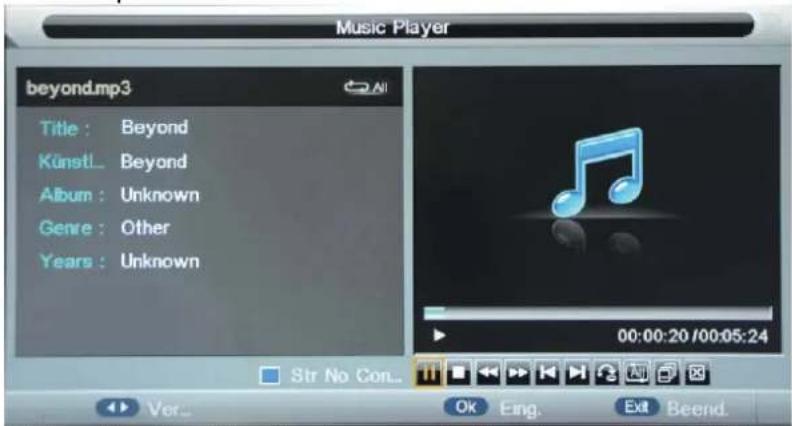

2. Musik

Musik abspielen

Music Player beyond.mp3 Title : Beyond Künstl... Beyond Album : Unknown Genre : Other Years : Unknown 00:00:20 /00:05:24 Str No Con... Ver... Ok Eng. Exit Beend.

Drücken Sie die ◀/▶ Tasten, um die Funktion auf dem Bildschirm auszuwählen und drücken Sie OK, um zu bestätigen.

▶/II Wiedergabe / Pause der Musik-Wiedergabe.

■ Stoppen und verlassen Sie die Musik-Wiedergabe.

◀◀ ▶▶ Schneller Vor- und Rücklauf.

▶▶▶ Spielen Sie die vorherige oder nächste Datei direkt ab.

ALL Wählen Sie den Wiederholungsmodus um die Musik noch einmal zu hören.

Wechseln Sie die Anzeige zwischen "Information" und "Wiedergabe-Liste".

Schalten Sie die Anzeige auf dem Bildschirm ab (blaue Taste als Schnelltaste). Die Anzeige kann, mit Ausnahme der Ein-/Austaste, mit jeder Taste eingeschaltet werden.

Multimedia Bedienung

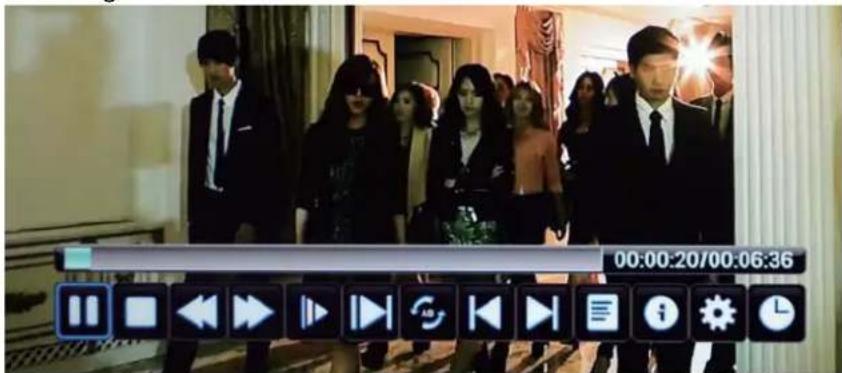

3. Film

Wiedergabe des Films

Drücken Sie die Taste die ◀ /▶ Tasten, um die Funktion auf dem Bildschirm auszuwählen und drücken

Sie OK, um zu bestätigen.

Hinweis: Sie können die OK Taste drücken, um die Funktionen wieder auf den Bildschirm anzuzeigen, nachdem sie nicht mehr sichtbar waren.

▶/II Wiedergabe / Pause der Film-Wiedergabe.
■ Stoppen und beenden Sie den Vollbildmodus.
◀◀ ▶▶ Schneller Vor- und Rücklauf.
▶ Spielen Sie den Film in Zeitlupe ab.
▶ Spielen Sie den Film im Schritt-Modus ab.
Aktiviert den A-B Wiederholungsmodus.
▶▶▶ Spielen Sie die vorherige oder nächste Datei direkt ab.
Anzeige der Wiedergabe-Liste.
i Zeigt die Informationen der aktuellen Datei.
Anzeige des Film-Einstellungsmenüs zur Einstellung des Programms, der Untertitel, des Tons und des Wiederholungsmodus.
Goto-Modus, geben Sie die Startzeit ein, ab wann abgespielt werden soll.

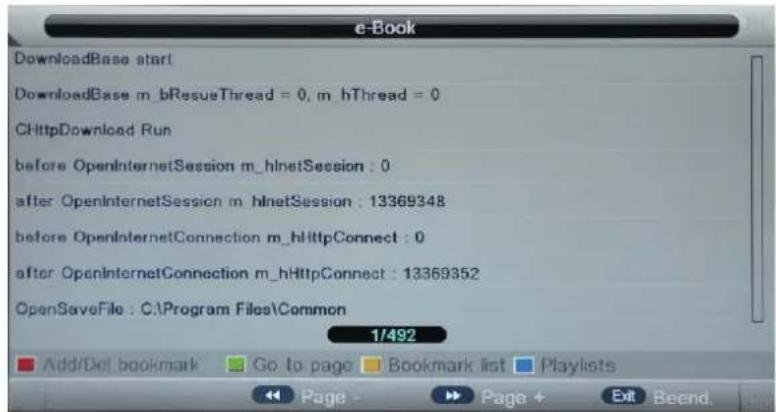

4. eBuch

Anzeige von Texten

e-Book DownloadBase start DownloadBase m_bResusThread = 0, m_hThread = 0 CHttpDownload Run before OpenInternetSession m_hlnetSession : 0 after OpenInternetSession m_hlnetSession : 13369348 before OpenInternetConnection m_hHttpConnect : 0 after OpenInternetConnection m_hHttpConnect : 13369352 OpenSaveFile : C:\Program Files\Common 1/492 Add/Del bookmark Go to page Bookmark list Playlists Page - Page + Exit Beend.

◀◀ ▶▶ Gehen Sie zur vorherigen / nächsten Seite des Textes.

ROTE Taste:Hinzufügen oder Löschen des Lesezeichens.

GRÜNE Taste: Gehen Sie zur markierten Seite.

GELBE Taste: Anzeige der Favoritenliste.

BLAUE Taste: Anzeige der Wiedergabeliste.

Aufnahme Bedienung

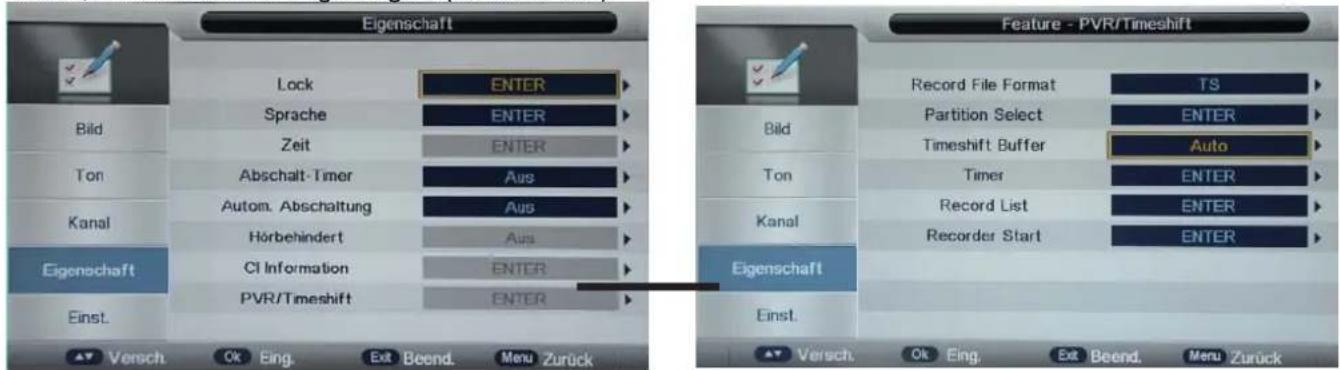

PVR-Einstellungen (Festplattenrekorder)

Drücken Sie die MENU Taste, wählen Sie das Menü PVR-Funktion/Zeitverschiebung, drücken Sie die OK Taste, um das Menü zu gelangen (siehe unten).

Eigenschaft Lock ENTER Sprache ENTER Zeit ENTER Ton Abschalt-Timer Aus Autom. Abschaltung Aus Kanal Hörbehindert Aus Eigenchaft CI Information ENTER PVR/Timeshift ENTER Einst. Versch. Ok Eing. Exit Beend. Menu Zurück Feature - PVR/Timeshift Record File Format TS Partition Select ENTER Timeshift Buffer Auto Ton Timer ENTER Kanal Record List ENTER Recorder Start ENTER Eigenschaft Einst. Versch. Ok Eing. Exit Beend. Menu Zurück

1). Datei-Format.

Wählen Sie eines der Datei-Formate TS oder PS für die Speicherung im USB-Gerät.

2). Partition auswählen

Auftellungsliste Total Size: 0003.6 G Free Size: 0001.1 G 01 Auftellungsliste Format Set Default Partition Versch. Ok Eng.

USB-Geräte Informationen

Formatieren: Drücken Sie die ROTE Taste, um das ausgewählte Gerät zu formatieren.

Legen Sie die Standard Partition fest: Drücken Sie die GRÜNE Taste, um die angezeigte Partition als Standard Partition einzurichten. Die Aufnahmen werden in der Standard Partition gespeichert. Diese muss zurückgesetzt werden, wenn die Standard Partition voll ist.

3). Pufferspeicher der Zeitverschiebung

Stellen Sie den Pufferspeicher der Zeitverschiebung auf: Auto, 30 Min., 1 Std., 2 Std.

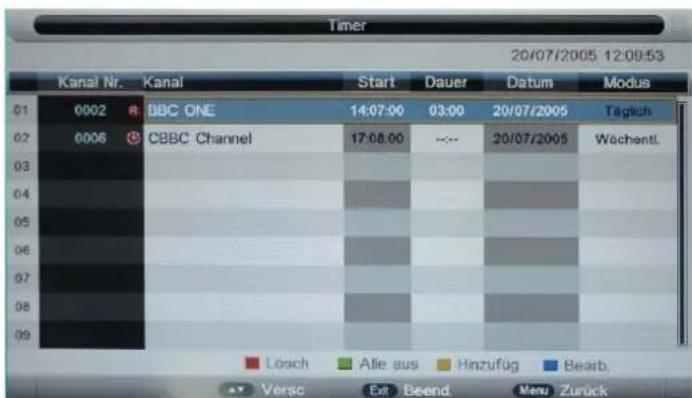

4). Timer

Gehen Sie zum Timer-Menü für die die Timer-Aufnahme-Einstellungen.

Timer 20/07/2005 12:09:53 Kanal Nr. Kanal Start Dauer Datum Modus 01 0002 BBC ONE 14:07:00 03:00 20/07/2005 Taglich 02 0006 CBBC Channel 17:08:00 ---- 20/07/2005 Wächentl. 03 04 05 06 07 08 09 Losch Alle aus Hinzufug Bearb. Versc Exit Beend Menu Zurück

Drücken Sie die gelbe Taste, um hinzuzufügen.

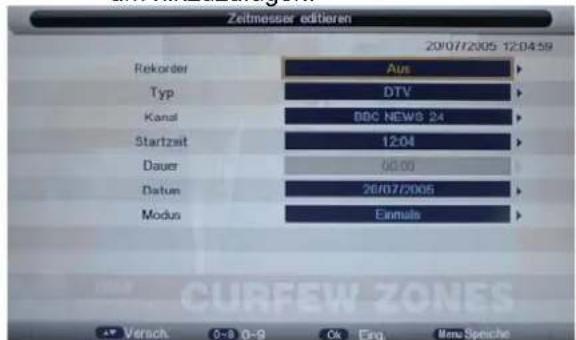

Zeitmesser editoren 20/07/2005 12:04:59 Rekorder Aus Typ DTV Kanal BBC NEWS 24 Startzeit 12:04 Dauer 00:00 Datum 26/07/2005 Modus Einmalte Versch. 0-8 0-9 Ok Eng. New Speiche

Recorder: Aktivieren / Deaktivieren Sie die Recorder-Funktion.
Typ: Wählen Sie die Art des Programmes, das Sie aufnehmen möchten.
Kanal: Wählen Sie den gewünschten Kanal, den Sie aufnehmen möchten.
Startzeit: Stellen Sie die Startzeit für die Aufnahme des Programms ein.
Dauer: Einstellung der Zeitdauer für die Aufnahme.
Datum: Wählen Sie das Datum für die Aufnahme.
Modus: Wählen Sie den Modus für die Aufnahme.

Aufnahme Bedienung

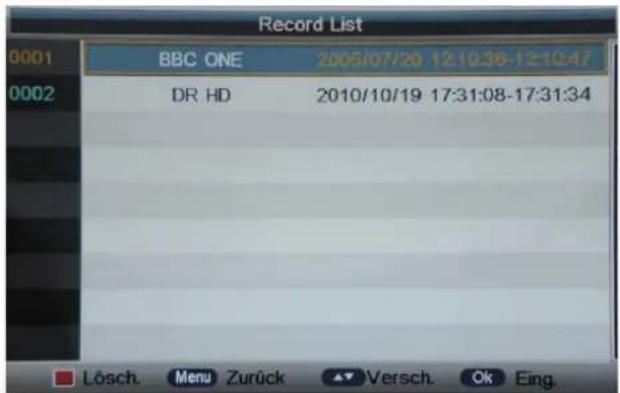

5.) Aufnahme-Liste

Zeigt das Menü für die Aufnahme-Liste

Record List 0001 BBC ONE 2005/07/20 12:10:36-12:10:47 0002 DR HD 2010/10/19 17:31:08-17:31:34 Lösch. Menu Zurück Versch. Ok Eing.

Löschen: Drücken Sie die ROTE Taste, um die ausgewählte Datei zu löschen.

6). Aufnahme starten

Drücken Sie die OK Taste, um die Aufnahme zu starten, oder die RECTaste auf der Fernbedienung.

EPG (elektronische Programmzeitschrift) und Zeitspeicherung

Drücken Sie EPG Taste auf der Fernbedienung, um das EPG-Menü anzuzeigen

EPG Wochenmodus 0006 DR K 19/10/2010 17:31:12 19/10/2010 16:45-19/10/2010 18:00 Anthonsen 1 'Den store sag' Ove Sprogøe er Anthonsen: Privatdetektiven fra Valby - det danske svar på Sherlock Holmes og Philip Marlowe. 1. del: Den store sag. Et indbrud i et kendt Di 19/10 Di Mi Do Fr Sa So Mo Di BBC NEWS 24 16:45-18:00 Anthonsen 1 'Den store sag' BBC ONE 18:00-18:25 Arkitekturens vidundere (7:10) BBC TWO 18:25-18:30 Oldtidens mysterier CBBC Channel 18:30-21:10 Bollywood: Dil se - fra hjertet DR HD 21:10-21:55 Stjernemøder: Mikhail Baryshnikov og Alic... DR K 21:55-23:25 Europæisk jazz DR Ramasjang 23:25-23:55 Kunstrazzia: Michael Jeppesen møder Mal... Täglich Vortag Nächster T... ▲▼▼ Versc... Ext Beend.

EPG-Modus: Drücken Sie die ROTE Taste, um die EPG-Anzeige zu wechseln.

Täglicher Modus: Zeigt die Informationen der ausgestrahlten Programme im täglichen Modus an. Wöchentlicher Modus: Zeigt die Informationen der ausgestrahlten Programme im wöchentlichen Modus an.

Erinnerung: Drücken Sie die GRÜNE Taste einmal, um das Programm zum Ansehen vorzumerken, drücken Sie die GRÜNE Taste erneut, um das Programm für die Aufnahme vorzumerken. Die Einstellungen können im Timer-Menü überprüfen werden und das Fernsehgerät wird das Programm, entsprechend Ihren Einstellungen, automatisch aufzeichnen.

Vorheriger / Nächster Tag: Drücken Sie die GELBE / BLAUE Taste, um die Programme am vorherigen oder nächsten Tag anzuzeigen.

Aufnahme Bedienung

Aufnahme

Drücken Sie REC Taste auf der Fernbedienung, um die Aufnahme im DTV-Modus zu starten, auf dem Fernsehgerät erscheint jetzt ein Hinweis. Wählen Sie "OK" aus und drücken Sie auf OK, um die Aufnahme zu starten, ein Hinweis erscheint auf dem Bildschirm sein

a. Bitte stellen Sie sicher, dass das USB-Gerät mit dem Fernsehgerät verbunden ist.
b. Bitte stellen Sie sicher, dass das USB-Gerät ausreichend freien Speicherplatz besitzt und die Übertragungsgeschwindigkeit ausreichend ist.
c. Drücken Sie die STOP Taste, um die Aufzeichnung zu beenden.
d. Drücken Sie auf die Aufnahme-Liste, um diese anzuzeigen, nun können Sie das von Ihnen gewählten Programm abspielen.
e. Sie können auch das aufgezeichnete Programm im Multimedia-Modus abspielen.

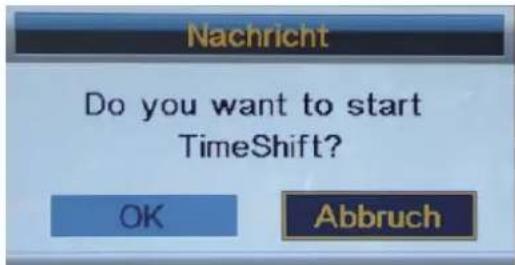

Zeitverschiebung

Drücken Sie die II PAUSE-Taste auf der Fernbedienung, um die Funktion der Zeitverschiebung im DTV-Modus zu starten, auf dem Bildschirm erscheint eine Hinweis. Wählen Sie OK aus und drücken Sie dann auf OK, um die Zeitverschiebung zu starten, ein Hinweis erscheint auf dem Bildschirm, und der Bildschirm wird eingefroren.

a. Bitte stellen Sie sicher, dass das USB-Gerät mit dem Fernsehgerät verbunden ist.
b. Bitte stellen Sie sicher, dass das USB-Gerät ausreichend freien Speicherplatz besitzt und die Übertragungsgeschwindigkeit ausreichend ist.
c. Drücken Sie die STOP Taste, um den Modus der Zeitverschiebung zu verlassen.
d. Drücken Sie die PLAY Taste, um das Programm, vom Anfang an abzuspielen, und den Modus der Zeitverschiebung zu aktivieren.
e. Bei der Zeitanzeige der Zeitverschiebung wird auf der rechten oberen Ecke die vergangene Zeit zwischen dem aktuellen Bild und der Live Sendung angezeigt.
f. Wenn während der Aufnahme das Signal unterbrochen ist, wird die Aufnahme pausieren, bis das Signal wieder stabil ist.

Einfache Fehlersuche

Wenn die Anzeige nicht funktioniert oder Leistung sich dramatisch verschlechtert hat, prüfen Sie das Display entsprechend zu folgenden Anweisungen. Vergessen Sie nicht, die Peripherie als höchstwahrscheinliche Fehlerquelle zu überprüfen.

Wenn die Anzeige immer noch nicht wie erwartet funktioniert, wenden Sie sich an unseren Support.

Keine Stromversorgung

• Überprüfen Sie alle Anschlüsse am Fernseher.
• Drücken Sie entweder die Taste Power oder Standby auf der Fernbedienung.

Kein Bild oder kein Ton

• Vergewissern Sie sich, dass der Fernseher angeschlossen und die Stromversorgung eingeschaltet wurde.
• Vergewissern Sie sich, dass die Antenne angeschlossen wurde.
• Wählen Sie ein anderes Programm.

Schlechte Bildqualität

• Überprüfen Sie die Antennenanschlüsse.
• Überprüfen Sie, ob der Kanal richtig abgestimmt wurde.
• Passen Sie die Bildeinstellungen an: Helligkeit, Farbe, Schärfe, Kontrast und Farbton.
• Vergewissern Sie sich, dass der Fernseher nicht in der Nähe elektrischer Geräte aufgestellt wurde, welche die Funkfrequenzen stören.

Keine Farbe

• Passen Sie die Farbeinstellungen an.
• Überprüfen Sie, ob das Programm in Farbe gesendet wird.
• Überprüfen Sie, ob der Kanal richtig abgestimmt ist.

Der Fernseher reagiert nicht auf die Fernbedienung

• Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und Gerät befinden.
• Achten Sie darauf, dass sich die Fernbedienung in Reichweite des Geräts befindet.
• Kontrollieren Sie, ob Batterien in die Fernbedienung eingesetzt und diese nicht schwach oder erschöpft sind.

Dieser Fernseher ist für den Einsatz im Haushalt gedacht und bezüglich elektromagnetischer Wellen als unschädlich eingestuft.

Daher können Sie ihn an jedem Ort, sowie in Wohngebieten benutzen.

Spezifikationen

Technical-SpecificED24FullHD

Panel	Panel		LED
	Screen Size		24"
	Display Area		697.685(H) x 392.265 (V)
	Display Resdoti		1920(H) x1080(V)
	Viewing Angle		176(H)/176(V) (CR>10)
	Aspect Rati		16:9
	Pixel pitch (H/V)		0.51075(H) x 0.51075(V)
	Brightness		200nits
	Physical Contrast		1000:1
	Dynamic Contrast		10000:1
	Response time		6ms(Tr+Tf)
	Color Capacity		16.7M
	Panel Type		TFT Liquid Crystal Display module with LED Backlight unit
	Lifetime of Backlight		30,000 Hrs
ATV	TV systems		PAL SECAM -BG /DK / I/L/LL
	Band		UHF /VHF
	Sound		Analog stereo, NICAM/A2
	Teletext		1000 Pages Teletext
DTV	DVB standard		Fully comply with DVB-T/C/S2 and MPEG-2,H.264 standard
	Video decoder		MPEG-2 MP@ML, H.264
	Demodulation	DVB-T	16QAM/32QAM/64QAM
		DVB-C	128QAM/256QAM
	OFDM		2K/8K
	Bandwidth		7/8MHz
	Teletext		ETSI/EN300472
	CI/CI+		x 1
DVD	Playback formats		NO
	Supported Media		NO
	System		NO
	Semi-conductor Laser		NO
	S/N		NO
	Audio dynamic range		NO
Connectors	RF-IN		75 ohm (IEC75)
	SCART (Euro 21pin) -IN		CVBS/RGB,L+R analog sound
	Component Video-IN		YPbPrx1
	VGA-IN		D-SUB 15 Pin * x 1
	PC Audio-IN		x 1
	HDMI-IN		X1
	Video-IN		x 1
	L/R Audio-IN		x 1
	Headphone out		x 1
	Coax out		x 1
	USB-For upgrade, PVR, Media		x 1
	Power		12V---3A
	Power consumption		36W
	Stand-by power consumption		< 0.5W
Dimentions	With Stand (L/W/H)		557 x 165 x 370 mm
	Without stand (L/W/H)		557 x 70 x 336mm
Vesa measurements			100 x 100 mm
