BEDIENUNGSANLEITUNG LED65UltraHD Tristan Auron

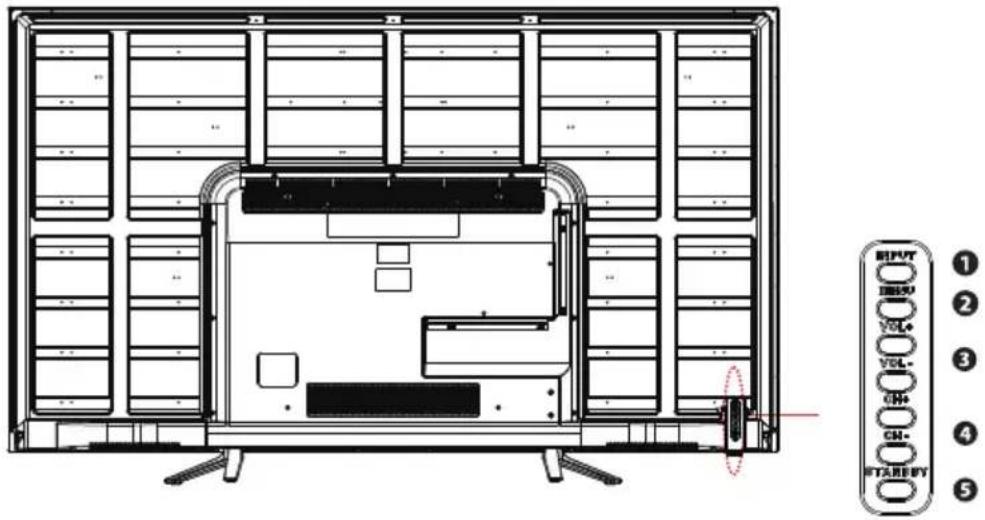

vorne / rechte Seite Anzeige und Kontrolle 1

Rückansicht und Steckdose 2

Fernbedienung 3-4

Batterien in die Fernbedienung installieren 5

Arbeitsbereich der Fernbedienung 5

Grundbetrieb 6

OSD Menü 7-21

1. Kanaleinstellung 7-15

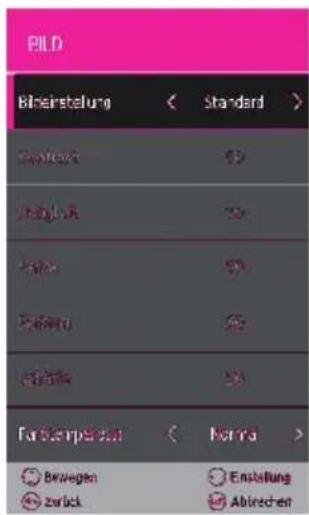

2. Bildeinstellung 16

3. Klangeinstellung 17

4. Zeiteinstellung 18

5. Optionseinstellung 19

6. Sperreinstellung 20-21

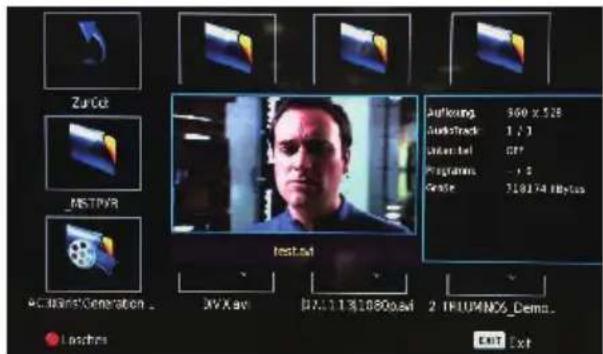

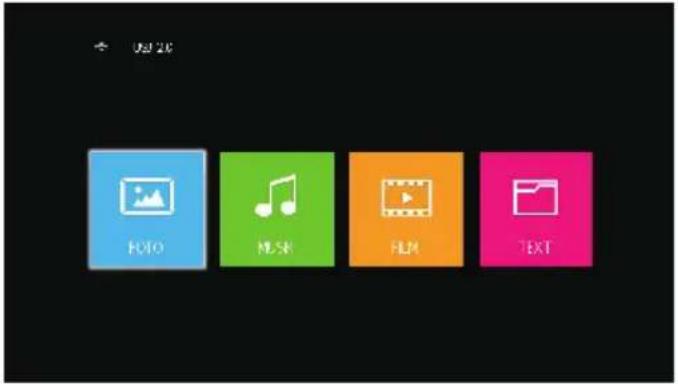

Media Player 22-23

Spezifikation 20

Installationsanleitung des Ständers 21

Das Handbuch ist nur als Referenz. Wenn es Abweichungen zwischen dem Handbuch und dem eigentlichen Produkt gibt, bestimmt das Produkt.

Artikel Beschreibung
1 INPUT	Drücken Sie und wählen Sie Signalquellen unter den verschiedenen Input aus. Bestätigen Sie die Auswahl im OSD-Menü.
2 MENü	Zeigt das OSD (auf der Bildschirmanzeige) Menü.
3 CH + CH-	Drücken Sie und wählen Sie einen Kanal oder ein Untermenü aus dem OSD-Menü aus.
4 VOL + /-	Die Lautstärke einstellen.Drücken Sie und wählen Sie aus, um eine Einstellung im OSD-Menü anzupassen..
5 POWER	Schalten Sie TV von Standby-Modus auf. Schalten Sie TV zum Standby-Modus zurück.

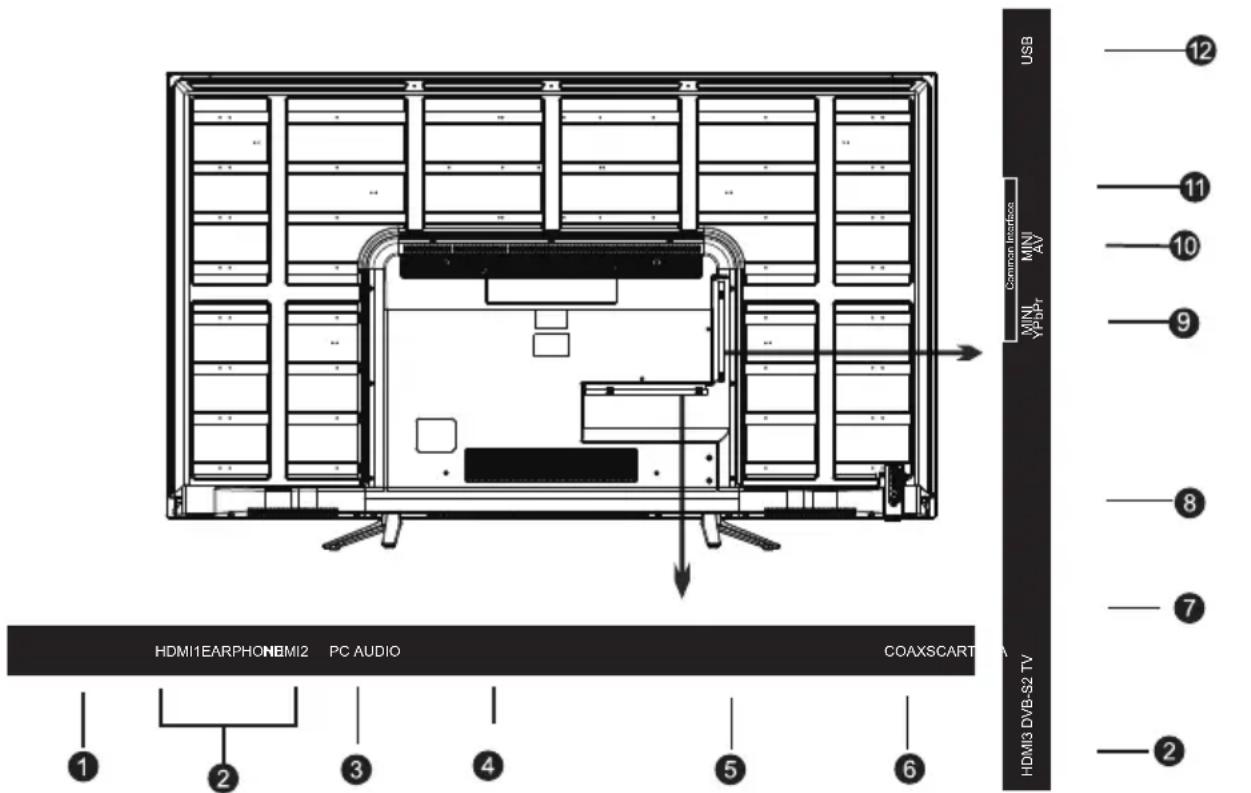

Rückansicht und Steckdose

HDMI1EARPHONEMI2 PC AUDIO COAXSCART ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ HDMI3 DVB-S2 TV USB COMMON INTERFACE MINI AV MINI YPB+

Steckdose Beschreibung

1	Kopfhörer-Ausgang den Kopfhörer verbinden.
2	HDMI1/2/3IN	mit einem High-Definition (HD) Signalausgabegerät, wie zB. Set-Top-Box, Blu-ray Disc-Player oder AV-Empfänger verbinden.
3	PC AUDIO IN	Mit einem Computer oder anderen Geräten mit einer VGA-Schnittstelle verbinden.
4	VGA	PC-Ausgangssteckfassung mit einem Personal-Computer verbinden.
5	SCART	Um den Videorekorder, DVD-Player oder andere AV-Geräte mit einem SCART Ausgangssteckdose zu verbinden.
6	COAX	Digitaler Ausgang an den AV-Empfänger.
7	DVB-S2	mit dem Satellitensignal verbinden
8	TV Aerial	zu dem Antennenbuchse an der Wand mit dem HF-Koaxialkabel verbinden.
9	MINI YPBPR	Mit einem DVD-Player verbinden. Digitale Set-Top-Box oder andere AV-Geräte mit der Komponente (YPbPr) Video- und Audio-Ausgangssteckdose.
10	MINI AV	Mit dem zusammengesetzten Video und Audiotechnik (L7R) Ausgangssteckdose auf der externen Videogeräten verbinden.
11	CI (Gemeinsame Schnittstelle) Steckplatz	das Einfügen eines allgemeinen Zugangsmoduls ermöglichen.
12	USB	das Einfügen eines USB-Speichergeräts zu Video-, Audio-, Foto- und Textdateien (Media-Modus) ermöglichen und die TV-Programme auf einem USB-Speichergerät aufzeichnen

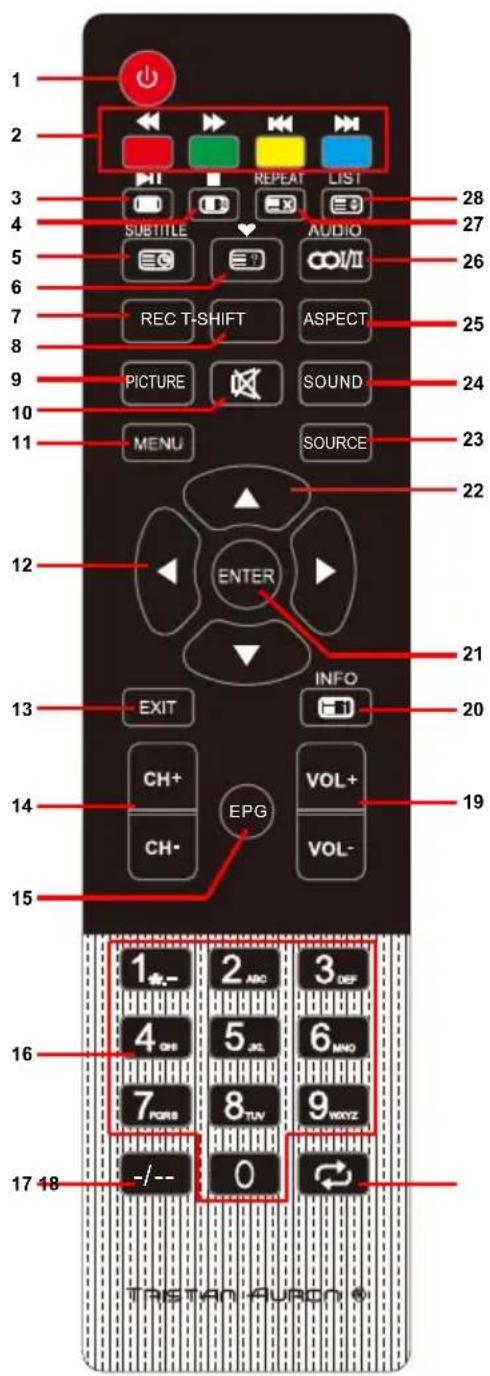

Abhängig von dem Modell des Fernsehers haben einige Tasten keine Funktion

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 TITLE AUROCK INPUT REPEAT LIST SUBTITLE AUDIO REC T-SHIFT ASPECT PICTURE SOUND MENU SOURCE ENTER INFO EXIT CH+ CH- EPG VOL+ VOL- 21 20 19 28 27 26 25 24 23 22 21 3 DEF 4 CHS 5 JL 6 MNO 7 PCRS 8 TUV 9 WXYZ -/- - 0

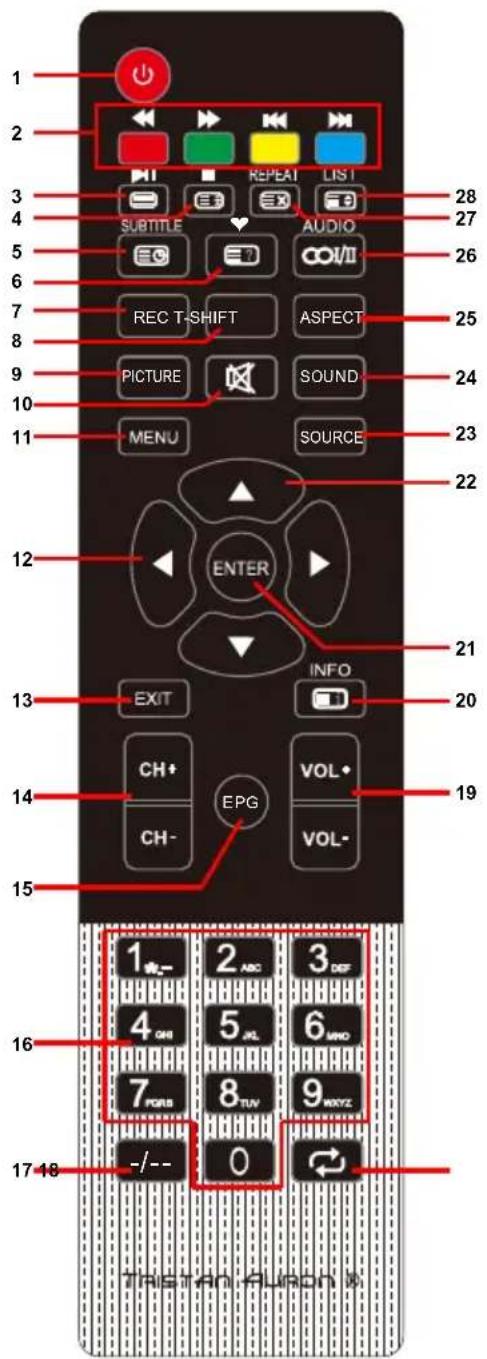

Definition der Tester von Fernbedienung:

1. POWER: eintreten oder verlassen das Standby-Modus.
2. FARBENTASTEN: Rot/grün/gelb/blau Schlüssel Navigationslink.

Schneller Rücklauf (im USB-Modus)
Schneller Vorlauf (im USB-Modus)
Zurück (im USB-Modus)
▶▶▶ Weiter (im USB-Modus)

1. ▶: Play / Pause (im USB-Modus).
2. ■ :Stopp (im USB-Modus).
3. SUBTITLE: Drücken Sie die Taste, um den verfügbaren Untertitel anzuzeigen (DTV-Modus)
4. ♥: Drücken Sie, um das Favoritenprogramm im TV-Modus anzuzeigen .(Sie sollten Ihre bevorzugten Kanäle im bearbeiteten Programm-Menü einrichten)
5. REC: Zum Starten der Aufnahme.
6. T-SHIFT: D rücken Sie, um die Timeshift-Funktion zu starten. Weitere Informationen finden Sie im Kapitel "TIME SHIFT".
7. PICTURE: Wählen Sie den Bildmodus aus.
8. ☒: Ohne Stimme oder Ton wieder.
9. MENÜ: Drücken Sie zum Anzeigen / verschwinden im Bildschirmmodus oder beenden Sie einige Operationen.
10. : Wählen Sie die Richtung.
11. EXIT: die aktuelle Schnittstelle beenden.
12. CH+/CH-: Blättern Sie zum nächsten / letzten Kanal.
13. EPG: Anzeige des elektronischen Programmführers. Drücken Sie die Taste, um die Programm-Informationen anzuzeigen (DTV-Modus).
14. ZIFFERNTASTEN : Für die Auswahl der Kanäle. (Im TV-Modus)
15. -/--: Drücken Sie die Taste, um zwischen dem aktuellen und dem letzten Programm zu wechseln,.
16. ↗: zurück zum letzten Programm/Signalquelle.
17. VOL+/VOL-: Zunahme / Abnahme der Lautstärke.
18. INFO: das aktuelle Programm anzeigen.
19. ENTER: Menüeintrag auswählen oder bestätigen.
20. ▲ / ▼ : Wählen Sie die Richtung.
21. SOURCE: Wählen Sie Signalquelle.
22. SOUND: das Klangmodus auswählen.
23. ASPECT: Drücken Sie mehrmals, um zwischen den verfügbaren Aspekt-Bildmodus umzulaufen.
24. COM: Die Taste kann verwendet werden, unter DUAL I / DUAL / DUELL In / Mono / Stereo zu wechseln.
25. REPEAT: Drücken Sie, um den Wiederholungsmodus zu wählen. (Im USB-Modus)
26. LIST: D ücken Sie für die Kanalliste. (TV-Modus)

Bemerkung:

Alle Bilder in diesem Handbuch sind Beispiele, nur als Referenz, die tatsächlichen Produkte können von den Bildern abweichen.
♦ Die nicht erwähnten Tasten hier werden nicht verwendet.

Abhängig von dem Modell des Fernsehers haben einige Tasten keine Funktion.

1 2 3 4 5 6 7 8 9 10 11 28 27 26 25 24 23 22 21 20 19 18 17 16 1 2 3 ×- 2 ABC 3 DEF 4 OH 5 JL 6 MWD 7 POS 8 TUV 9 XYZ -/- - 0 ∥ TSTAN ALABON X

Definition der Tester von Fernbedienung:

Videotext –Funktion:

1. FARBENTASTEN : Videotext -Taste.
2. TEXT : Wechseln Sie zwischen Videotext auf, Mischung und aus.
3. HOLD ☒: Bewahren Sie die aktuellen Videotext -Seite und brechen Sie wieder die Funktion.
4. UNTERTITEL 📄: Wechseln Sie zwischen den Sekundären Seiten durch den Input der vierstelligen Nummer
5. REVEAL ☐: den versteckten Text für Quiz usw. aufdecken oder verbergen.
6. ZIFFERNTASTEN: Geben Sie die alphanumerischen Zeichen direkt an die angegebene Seite.
7. INDEX zu r Index-Seite gehen
8. ▲ /▼ : Drücken ▲ /▼ zum nächsten blättern / letzte Seite.
9. Abbrechen ☒: Brechen Sie den Videotext, aber beenden Sie den Videotext nicht. Drücken Sie nochmals, um den Videotext anzuzeigen.
   28 SIZE ☐: zwischen dem Zoom zu oberer Hälfte, unterer Hälfte und vollem Umfang verwechseln.

Bemerkung:

• Alle Bilder in diesem Handbuch sind Beispiele, nur als Referenz, die tatsächlichen Produkte können von den Bildern abweichen.
  * Die nicht erwähnten Tasten hier werden nicht verwendet.

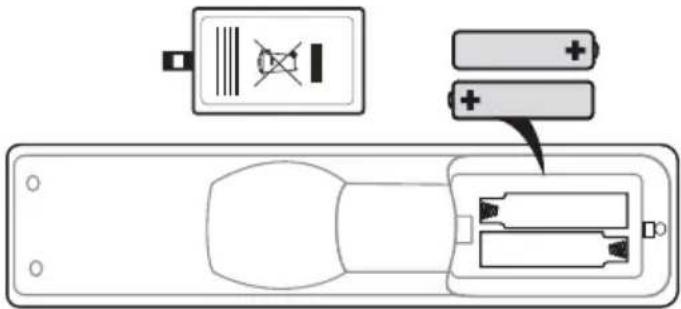

Batterien in die Fernbedienung installieren

1. Drücken Sie und heben Sie die hintere Abdeckung des Batteriefachs, um die Fernbedienung zu öffnen
2. Setzen Sie zwei 1,5 V AAA-Batterien. Achten Sie darauf, dass das Ende von (+) und (-) der Batterien dem Ende (+) als der Anzeige im Batteriefach entsprechen sollte.
3. Schließen Sie den Batteriefachdeckel.

• Der Umgang mit den Batterien
- Ungeeignete oder unsachgemäße Verwendung von Batterien kann zu Korrosion oder Austritt der Batterie führen, damit kann es auch zu Feuergefahr, Körperverletzungen oder Sachschäden führen.
- Verwenden Sie nur den angegeben Batterietyp in diesem Handbuch.
- Wenn die Batterien erschöpft sind, funktioniert die Fernbedienung nicht. Ersetzen Sie beide Batterien gleichzeitig mit den neuen Batterien.
- Installieren Sie keine neuen Batterien mit Gebrauchten und mischen Sie verschiedene Arten von Batterien nicht.
- Werfen Sie verbrauchte Batterien nicht in den Hausmüll. Entsorgen Sie sie gemäß den örtlichen Bestimmungen.

• Der Umgang mit den Fernbedienung
- Achten Sie auf Ihre Fingernägel, wenn Sie drücken und die Batterie Entriegelungslasche halten.
- Lassen Sie die Fernbedienung nicht fallen oder verursachen Sie keine Auswirkungen auf die Fernbedienung.
- Verschütten Sie kein Wasser oder eine andere Flüssigkeit auf der Fernbedienung.
- Legen Sie die Fernbedienung auf einer nassen Fläche nicht.
- Legen Sie die Fernbedienung in direktem Sonnenlicht oder in der Nähe von Wärmequellen nicht.
- Nehmen Sie die Batterie aus der Fernbedienung, wenn Sie für eine lange Zeit gebrauchen nicht, denn es könnte zu Korrosion oder Austritt, Verletzungen und / oder Sachschäden einschließlich Feuer führen

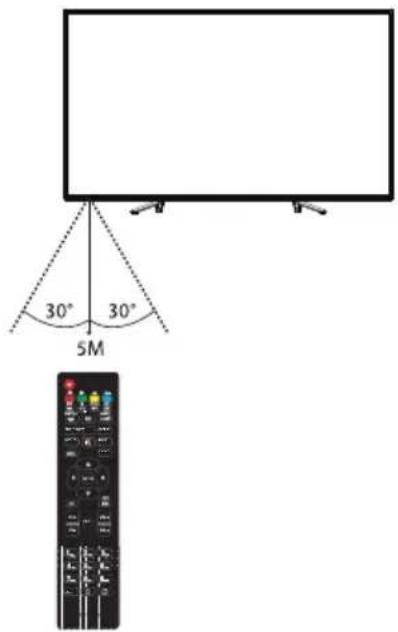

Wirkungsbereich der Fernbedienung

Richten Sie die Fembedienung auf den Fernseher nicht ferner als 5 m vom Fernbedienungssensor am Fernsehgerät und innerhalb 60 ° vor dem TV.

Der Arbeitsabstand kann in Abhängigkeit von der Helligkeit des Raums.

Automatische Installation konfigurieren

Den LED-TV An-/Ausschalten

Den LED-TV einschalten,

drücken Sie den An-/Aus-Schalter am LED-TV oder die An-/Aus-Taste auf der Fernbedienung. Die Standby-Anzeige leuchtet blau.

Um den LED-TV auszuschalten,

drücken Sie den An-/Aus-Schalter am LED-TV oder die An-/Aus-Taste auf der Fernbedienung. Die Standby-Anzeige leuchtet rot.

1. Drücken Sie die Menü-Taste auf der Fernbedienung an Ihrem LED-TV, um das Konfigurationsmenü aufzurufen.

2. Drücken Sie die ▲▼ Tasten, um die Reset-Auswahl.

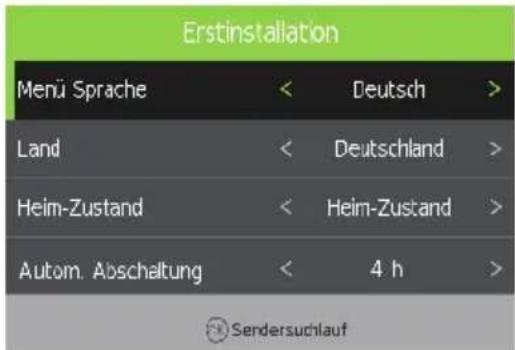

Erstinstallation Menü Sprache < Deutsch > Land < Deutschland > Heim-Zustand < Heim-Zustand > Autom. Abschaltung < 4 h > Sendersuchlauf

Nutzen Sie die Links-/Rechts-/Runter- Taste, um Sprache, Land und Energiemodell auszuwählen. Drücken Sie die OK-Taste und folgendes Menü wird aufgerufen:

Empfangsenstellungen Land < Deutschland > Empfangsart < ATV + DTV > Suchmodus < Netzwerksuche > Netzwerk ID < Auto > Frequenz < Auto > Symbol(ks/s) < Auto > Sortierung nach LCN < Ein > Start Zurück

Vergewissern Sie sich, dass Ihre Antenne, Ihr Kabel oder Ihre Satellitenschüssel an den Fernseher angeschlossen ist und drücken Sie erneut auf OK.

Der Fernseher beginnt nun, den von Ihnen ausgewählten Dienst zu installieren.

Je nach Dienst kann dieser Vorgang einige Zeit in Anspruch nehmen.

Sendereinstellungen

Antenne

1. Drücken Sie die Menü-Taste auf Ihrer Fernbedienung, um das Kanalmenü aufzurufen.
2. Drücken Sie die ▲▼ Tasten, um das Antennenmenü auszuwählen. Drücken Sie OK, um es auszuwählen.
3. Drücken Sie die ▲▼ Tasten, um DVB-T oder DVB-C auszuwählen.

Automatisch abstimmen

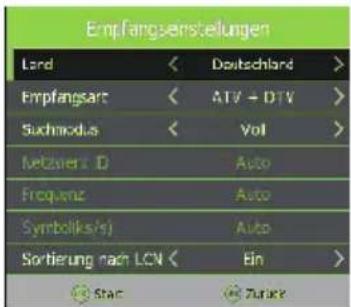

Empfangs-einstellungen Land < Deutschland > Empfangsart < ATV + DTV > Suchmodus < Vol > Netzern: D Auto Frequenz Auto Symbolik(s) Auto Sortierung nach LCN < Ein > Start Next

Im Auto-Abstimmungsmenü stehen drei Optionen für Sie zur Auswahl: Land, Abstimmungsart und nach LCN sortieren.

Drücken Sie ◀/▶, um Land, Abstimmungsart und nach LCN sortieren auszuwählen.

Wenn Sie DTV+ATV auswählen, werden die ersten 50% des Vorgangs für ATV-Abstimmung und die zweiten 50% für DTV-Abstimmung aufgewendet. Sie können während der ATV-Abstimmung auf MENÜ drücken, um die ATV-Abstimmung zu überspringen und mit der DTV-Abstimmung zu beginnen, oder VERLASSEN drücken, um die Abstimmung zu beenden.

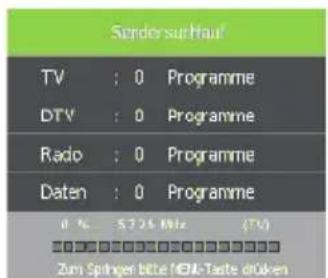

Süderer auf TV : 0 Programme DTV : 0 Programme Rado : 0 Programme Daten : 0 Programme 0 % : 5726 MHz (TV) Zum Spingen bitte MEN-Taste drücken

Während der Kanalsuche wird eine Vorschau bereits gefundener Kanäle angezeigt.

Anders als SCHNELLSTART, wird die Satellitensuche den gesamten Satelliten nach Kanälen absuchen und mehr Zeit in Anspruch nehmen.

Die Kanäle werden außerdem in der vom Satelliten vorgegebenen Reihenfolge angezeigt und nicht in der voreingestellten Reihenfolge.

Die automatische Suche ersetzt bereits gefundene Kanäle mit denen aus der neuen Suche. Um einen zusätzlichen Satelliten hinzuzufügen, wenn Sie eine geeignete

Satellitenschüssel/LNB/Switch haben, müssen Sie das Satellitenschüssel-Installationsmenü aufrufen.

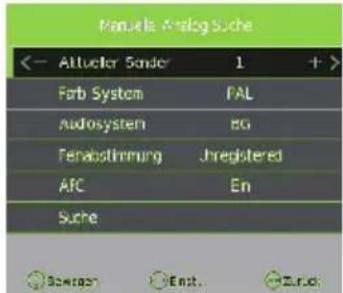

Manuelle ATV-Abstimmung

Manuela: Analog Suche <- Attueller Sander 1 + > Fab System PAL Autosystem BG Tervablimming .Jnregistered AFC En Suche Somager Inst. E.r.d.

Sie können die ATV-Abstimmung manuell über Manuelle ATV-Abstimmung im KANAL-Menü durchführen.

1. Aktueller CH: Zeigt die aktuelle Kanalnummer. Drücken Sie die Tasten, um den Kanal auszuwählen, den Sie modifizieren wollen.
2. Farbsystem: Wählen Sie das Fabsystem aus, indem Sie die ◀/▶ Tasten benutzen.
3. Soundsystem: Wählen Sie das Soundsystem aus, indem Sie die ◀/▶ Tasten benutzen.
4. Feinabstimmung: Bei schlechtem Empfang können Sie die ◀/▶ Tasten benutzen, um Feinabstimmungen vorzunehmen.
5. AFC: Wählen Sie AFC mithilfe der ◀/▶ Tasten aus.
6. Suche: Drücken Sie die ◀/▶ Tasten, um die Frequenzen nach neuen Kanälen zu durchsuchen.

Manuelle DTV-Abstimmung

Manuela DVB-T Scape <- UHF CH 21 + > Iain Signa Schwach Free 474.00 KHz Out Enbelung Zuck

Sie können die DTV-Abstimmung manuell über Manuelle DTV-Abstimmung im KANAL-Menü durchführen. Drücken Sie die Linke/Rechte Pfeiltaste, um den Kanal auszuwählen, den Sie finden wollen. Drücken Sie dann die OK-Taste, um nach diesem Kanal zu suchen.

DVB-C-Abstimmung

Manual Analog Suche <- Akkafer Sonder 1 + > Forb System VAL AudioSystem de Finnanschnung Unreisenter AFC er Suche Schweiz 0 ist. Zuuck

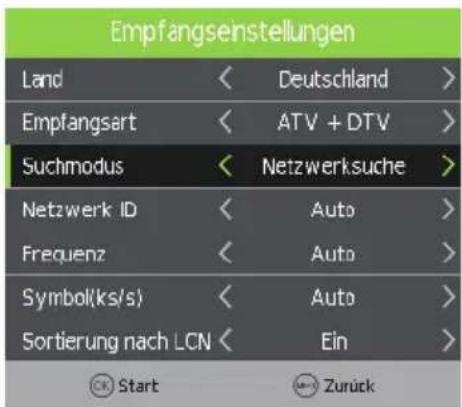

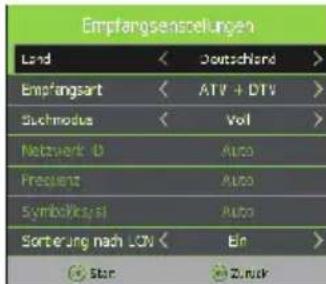

Empfangsenselungen Land < Deutschland > Empfangsart < ATV + DTV > Suchmodus < Vol > Netzwerk 0 Auto Frequent Auto Symbolksisi Auto Sortierung nach LCV < En > © Star © Druck

Wenn Sie „Kabel“ unter TV-Verbindungen auswählen, gibt es zwei Optionen für das Kabelsuchmodell:

1. Vollständige Suche: Wählen Sie VOLLSTÄNDIGE SUCHE und dann „OK“ aus, um die automatische Suche nach Kanälen zu beginnen.
2. Netzwerk suchen: Geben Sie sie Netzwerk-ID ein, Startfrequenz und Symbolrate ein. Schalten Sie dann „Nach LCN sortieren“ auf AN. (bitte beachten Sie, dass Sie dafür die Netzwerk-ID, die Startfrequenz sowie die Symbolrate Ihres Anbieters kennen müssen)

Programm editieren

Kerriker Geltel Kerriker Geltel 1.1

Wählen Sie mithilfe der hoch/runter Tasten Programm editieren aus. Drücken Sie OK oder die Rechts-Taste, um in das Menü zu gelangen. Nutzen Sie die hoch/runter Tasten, um das Menü zu navigieren.

1. Löschen:

Drücken Sie die ROTE Taste, um den ausgewählten Kanal zu löschen. Ein roter Kreis wird neben dem Kanalnamen angezeigt.

Drücken Sie die ROTE Taste erneut, um das Löschen zu bestätigen.

Drücken Sie MENÜ, um zum Hauptmenü zurückzukehren.

2. Bewegung:

Drücken Sie ▲▼, um den Kanal auszuwählen- Drücken Sie dann die gelbe Taste, um in den Bewegen-Modus zu gelangen. Drücken Sie dann ▲▼, um den Kanalstandort zu verändern. Drücken Sie die gelbe Taste erneut, oder drücken Sie OK, um zu bestätigen.

3. Springen:

Drücken Sie ▲▼, um den Kanal auszuwählen, den Sie überspringen wollen. Drücken Sie die BLAUE Taste. Ein Logo wird neben dem Kanalnamen angezeigt und der Kanal wird übersprungen, wenn Sie durch die Kanäle schalten. Drücken Sie die BLAUE Taste erneut, um die Springen-Funktion für den ausgewählten Kanal zu deaktivieren. Drücken Sie MENÜ, um ins Hauptmenü zurückzukehren.

Signalinformationen

Nur im DTV-Modus verfügbar. Die Signalinformationen beinhalten: Kanal/Netzwerk/Modulation/Qualität/Stärke.

CI-Information

Wenn ein CI-Modul eingelegt ist, zeigt diese Option CI-Informationen an.

Hinweis: Die folgenden Empfangskombinationen sind möglich: ATV, DVB-C, DVB-T Kanäle sind nicht möglich.

5V Antennenspannung

Drücken Sie die ▲▼ Tasten, um diese Option ein- oder auszuschalten.

Software aktualisieren {USB}

1. Laden Sie die Software auf ein USB-Gerät herunter. Schließen Sie dann das USB-Gerät an das Fernsehgerät an.
2. Drücken Sie die Menü-Taste, um das KANAL-Menü auszuwählen.
3. Drücken Sie die links/rechts Tasten, um Software aktualisieren (USB) auszuwählen und drücken Sie dann die OK-Taste, um die Software zu aktualisieren.
4. Wenn die Aktualisierung abgeschlossen ist, schaltet das Gerät in den Standby-Modus.

Automatisches Ausschalten - Kein Signal

Wenn kein gültiges Eingangssignal erkannt wird, schaltet sich der Fernseher nach ca. 10 Minuten automatisch in den Standby-Modus.

Automatisches Ausschalten

Spätestens 4 Stunden nach der letzten Eingabe des Nutzers und/oder nach dem letzten Kanalwechsel schaltet sich der Fernseher automatisch in den Standby-Modus. Vor diesem automatischen Ausschalten wird eine Nachricht angezeigt und gibt Ihnen die Gelegenheit, die Zeit um weitere 4 Stunden zu verschieben.

Guide {EPG-Elektronischer Programm-Guide}

Drücken Sie die GUIDE-Taste auf der Fernbedienung, um den Elektronischen Programm-Guide aufzurufen. Der EPG beinhaltet eine 7-tägige Programmvorschau, sofern der ausgewählte Kanal diese Funktion unterstützt.

Wenn es weitere Informationen über das Programm gibt, drücken Sie die ▲▼ und ◀▶ Tasten, um durch die Seiten zu blättern. Bitte beachten Sie, dass die maximale Anzahl der sichtbaren Zeichen begrenzt ist.

Satellitenschüssel-Konfiguration

1. Wenn Sie keine feste Satellitenschüssel haben, die auf Astra 19.2E ausgerichtet und mit einem universellen LNB ausgestattet ist, müssen Sie diese Sektion verwenden.
2. Wenn Sie eine feste Satellitenschüssel haben, die auf einen anderen Satelliten ausgerichtet oder mit einem anderen LNB ausgestattet ist, müssen Sie diese Sektion verwenden.
3. Wenn Sie eine motorisierte Satellitenschüssel mit einem DiSEqC-Rotator haben und mehr als einen Satelliten suchen möchten, müssen Sie diese Sektion verwenden.
4. Wenn Sie ein DiSEqC-Switch-System haben, müssen Sie diese Sektion verwenden. Die ersten 2 Installationen können von den meisten Personen durchgeführt werden, solange sie wissen, auf welchen Satelliten ihre Satellitenschüssel ausgerichtet ist und welcher LNB daran angebracht ist.
   Die Installationen 3 & 4 benötigen einen erfahrenen Benutzer oder einen Ingenieur.

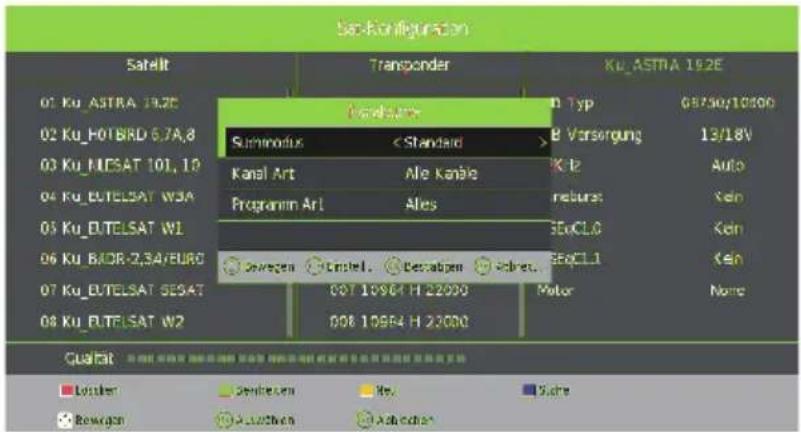

Satellitensuche

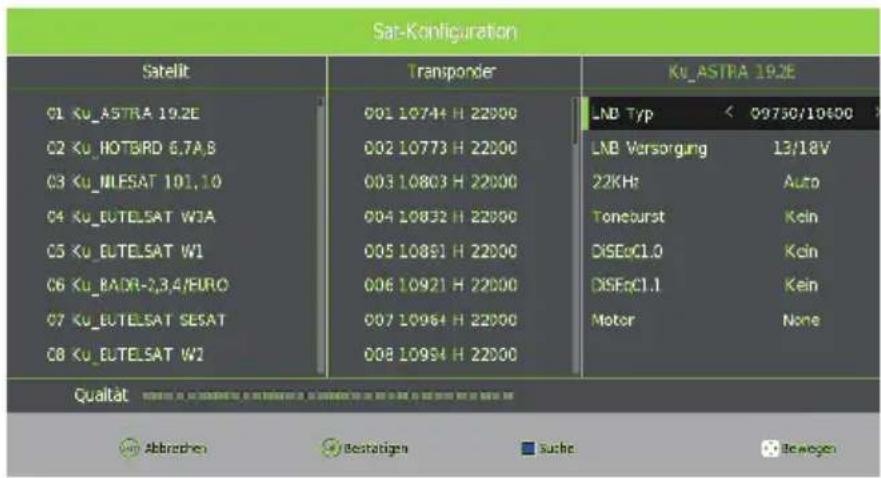

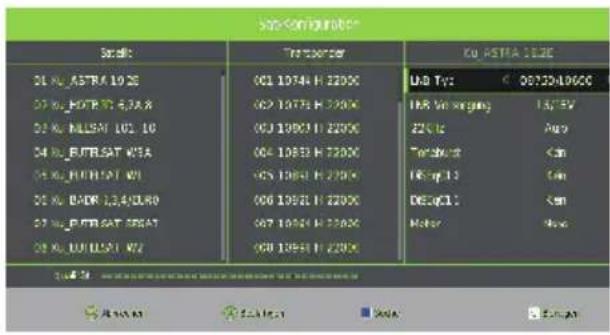

Wählen Sie „Satellitenschüssel-Konfiguration“ aus, um in das Satelliten-Systemeinstellungsmenü zu gelangen. Die Benutzeroberfläche sieht folgendermaßen aus:

for Konjigeln value company 2019.07.15 M y (0,0%) (1)% 01.Ku 2019.07.15 01.Ku 2019.07.16 01.Ku BLT.SZ* V34 01.Ku BLT.1.54 V31 01.Ku BLT.2.34V30 01.Ku BLT.1.54 V31 01.Ku BLT.SZ* V32 30-10/2019 - 2000 30-10/2019 - 2000 30-10/2020 - 2000 30-10/2020 - 2000 30-10/2021 - 2000 30-10/2021 - 2000 30-10/2022 - 2000 30-10/2022 - 2000 30-10/2023 - 2000 30-10/2023 - 2000 30-10/2024 - 2000 30-10/2024 - 2000 30-10/2025 - 2000 30-10/2025 - 2000 30-10/2026 - 2000 30-10/2026 - 2000 30-10/2027 - 2000 30-10/2027 - 2000 30-10/2028 - 2000 30-10/2028 - 2000 30-10/2029 - 2000 30-10/21 - 25 35-11-1 - 5 35-11-1 - 5 35-11-1 - 5 35-11-1 - 5 35-11-1 - 5

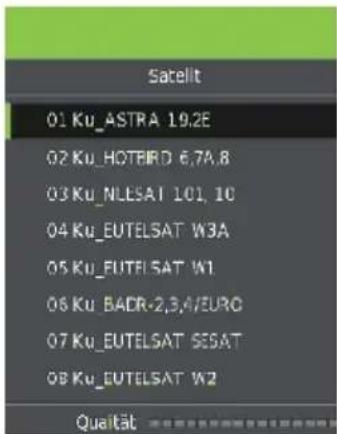

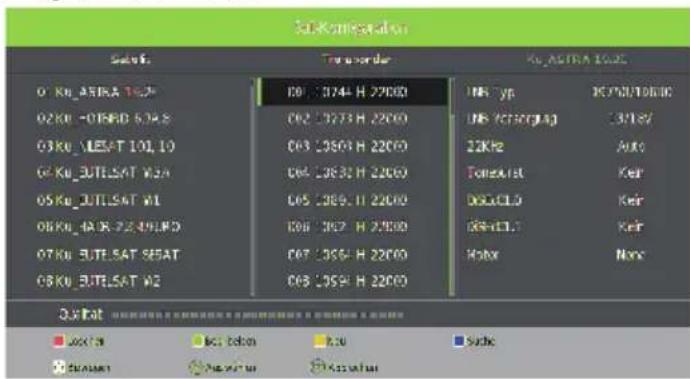

Satellitenliste

Satellit 01 Ku_ASTRA 19,2E 02 Ku_HOTBIRD 6,7A,8 03 Ku_NLESAT 101, 10 04 Ku_EUTELSAT W3A 05 Ku_EUTELSAT W1 06 Ku_BADR-2,3,A/EURO 07 Ku_EUTELSAT SESAT 08 Ku_EUTELSAT W2 Qualität

Die Bedienung des Satellitenliste-Menüs ist in der folgenden Tabelle erklärt:

Gedrückte Taste Aktion
TASTE_HOCH Position nach oben verschieben
TASTE_RUNTER Position nach unten verschieben
TASTE_LINKS Zur Liste „Satellitensystem-Parametereinstellung“ wechseln
TASTE_RECHTS Zu Transponderliste wechseln
TASTE_MENÜ Zum Hauptmenü zurückkehren.
TASTE_VERLASSEN Hauptmenü verlassen.
TASTE_GRÜN Zu Menü „Satellit editieren“ wechseln
TASTE_BLAU Zu Menü „Satellitensuche“ wechseln

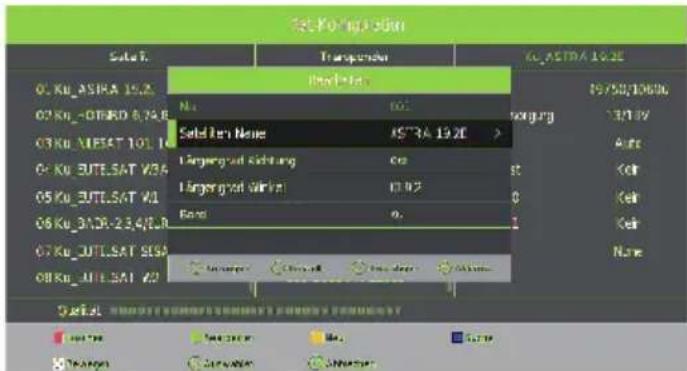

Menü „Satellit editieren“

Die Bedienung des Menüs „Satellit editieren“ ist in folgender Tabelle erklärt:

Option Wert
Satellit Zu Menü „Satelliten umbenennen“ wechseln
Breitengrad-Richtung Ost, West
Breitengrad-Winkel Zifferntaste drücken, um Winkel festzulegen
Band C, Ku band auswählen

Menü „Satellitensuche“

Sar-Konfiguration Sahlt Transponder Ku_ASTRA 192E 01 Ku_ASTRA 192E 02 Ku_HOTBRD 6.7A,8 03 Ku_MESAT 101,10 04 Ku_ELTELSAT W3A 05 Ku_ELTELSAT W1 06 Ku_BADR-2.3A/EURO 07 Ku_ELTELSAT SESAT 08 Ku_ELTELSAT W2 Kanulart Programm Arl Summodus Kanal Art Alle Kanale Alles Summetes B Versorgung 13/18V Auto Klebs Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keris Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Keri Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i Ker i

Die Bedienung des Menüs „Satellitensuche“ ist in folgender Tabelle erklärt:

Option Wert
Scan-Modus Standard, Netzwerksuche, vollständige Suche
Kanal-Art Alle, nur TV
Dienst-Art Alle Dienste, kostenlose Dienste

Transponderliste

30-Km@perkator Solve: O_ Ku_ASTRA 16.2 O2KU -OENRD 5.94.8 O3KU_LEST 101.10 O4 Ku_BUTLSAT M2A O5 Ku_BUTLSAT M1 O6 Ku_AUR 72.49LRO O7 Ku_BUTLSAT SE5AT O8 Ku_BUTLSAT M2 Transder D0: 3744 H 29000 D02: 3773 H 22000 D03: 3803 H 22000 D04: 3832 H 22000 D05: 3899 H 22000 D06: 3927 H 27000 D07: 3954 H 22000 D08: 3959 H 22000 Ku_ASTRA 16.25 INB Type INB (C1386)AG 12KHz ToneX/1st DGCUCLD DS+VCTL1 Kohx ICP/AN/100DC CJ/1eV Auto Keir Keir None

Die Bedienung der Transponderliste ist in folgender Tabelle erklärt:

Gedrückte Taste Aktion
TASTE_HOCH Position nach oben verschieben
TASTE_RUNTER Position nach unten verschieben
TASTE_LINKS Zu Satellitenliste wechseln
TASTE_RECHTS Zur Liste „Satellitensystem-Parametereinstellung“ wechseln
TASTE_EINGABE Cursor-Transponder auswählen/abwählen.
TASTE_MENÜ Zurück zur Satellitenliste.
TASTE_VERLASSEN Hauptmenü verlassen.
TASTE_ROT Zu Menü „Transponder hinzufügen“ wechseln
TASTE_GRÜN Zu Menü „Transponder editieren“ wechseln
TASTE_GELB	Zu Menü „Transponder löschen bestätigen“ wechseln
TASTE_BLAU	Zu Menü „Transpondersuche“ wechseln

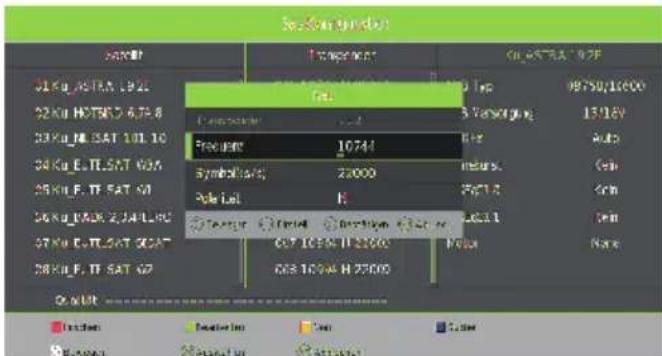

Menü „Transponder hinzufügen"

Sedan symbol SOMI Component G=575A=27F 31Ku POTR, L92L 22Ku HOTEN, 6.74.8 33Ku HE, SAT 101.10 34Ku E, TLSAT G3V 25Ku F, TF SAT 60 36Ku FAX, ZJ4, L92 37Ku E, TLSAT GCAT 28Ku F, TF SAT 62 Tetraur CETRAUR CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROC CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROZEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROTEN CETROSIN CETROSIN CETROSIN CETROSIN CETROSIN CETROSIN CETROSIN CETROSIN

Die Bedienung des Menüs „Transponder hinzufügen“ ist in folgender Tabelle erklärt:

Option Wert
Transponder Nicht editierbar.	Automatisch hinzugefügt
Frequenz Zifferntaste zum Editieren drücken
Symbol (ks/s) Zifferntaste zum Editieren drücken
Polarität H,V

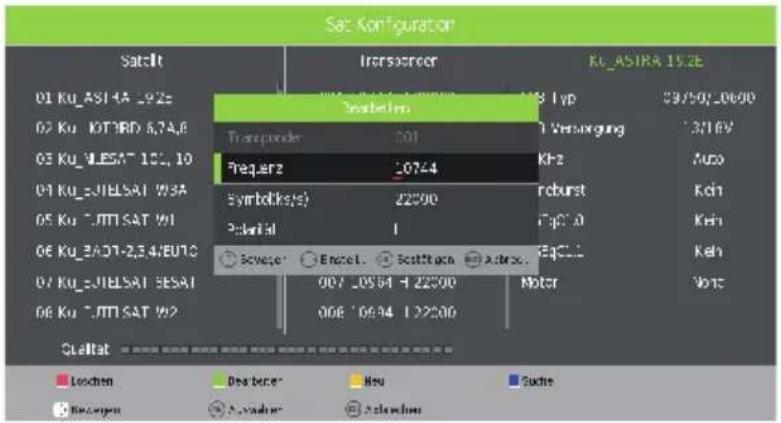

Menü „Transponder editieren“

Sat: Konfiguration Satellite 01 Ku_ASI-1A 292s 02 Ku IOT3RD 6,74,8 03 Ku_MLESAT 121,10 04 Ku_EJIELSAT W3A 05 Ku JMTISAT W1 06 Ku_BADT-2,3,4/EU1C 07 Ku_EJIELSAT BESAI 08 Ku JMTISAT W2 Transgender Transporter Freqarz Symbolks(s) Pakital Sovate* Encel. Scottbahn Autox EqCLL Motor KHz koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh Koh KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH KOH

Die Bedienung des Menüs „Transponder editieren“ ist in folgender Tabelle erklärt:

Option Wert
Transponder Aktuelle Auswahl editieren Automatisches auswählen
Frequenz Zifferntaste zum Editieren drücken
Symbol (ks/s) Zifferntaste zum Editieren drücken
Polarität H,V

Einstellung

Sat-Konfiguration Satellk C1 Ku_ASTRA 19.2E C2 Ku_HOTBRD 6.7A,B C3 Ku_MLESAT 101.10 C4 Ku_EUTELSAT WJA C5 Ku_EUTELSAT W1 C6 Ku_BADR-2,3,4/EURO C7 Ku_EUTELSAT SESAT C8 Ku_EUTELSAT W2 Transponder 001 10744 H 22000 002 10773 H 22000 003 10803 H 22000 004 10832 H 22000 005 10851 H 22000 006 10921 H 22000 007 10964 H 22000 008 10994 H 22000 Ku_ASTRA 19.2E LNB Typ < 09750/10400 LNB Vorsorgung 13/18V 22KHz Auto Toneburst Kein DISEoCL.0 Kein DISEoCL.1 Kein Motor None Qualität Abbrüchen Bestätigen Suche Leuungen

Die Bedienung des Einstellungsmenüs ist in folgender Tabelle erklärt:

Gedrückte Taste Aktion
TASTE_HOCH Position nach oben verschieben
TASTE_RUNTER Position nach unten verschieben
TASTE_MENÜ Zurück zur Transponderliste.
TASTE_VERLASSEN Hauptmenü verlassen.

Die Bedienung des Menüs „Auswahl-Einstellung“ ist in folgender Tabelle erklärt:

SOS-CONFIGURE Scale: 21 KG ASTRA 10.25 22 KG BUTR 7.6/3.8 23 KG MILLSN 102.10 24 KG BUTRSAT VTA 25 KG BUTRSAT WJ 26 KG BADR 13.4/3.8/9 27 KG BUTRSAT SPAT 28 KG BUTLSAT WJ Transporter 001 10744 H 2200X 002 10754 H 2200X 003 10803 H 2200X 004 10833 H 2200X 005 10844 H 2200X 006 10925 H 2200X 007 10944 H 2200X KB ASTRA 11.26 UAD Try: € 00732/10600 TRB Vorgangg 22% Ltr Tortschutz 16-ep-13 DEQCL: Motor

Option Wert
LNB-Typ 9750/10600, 9750/10750, 05150, 05750, 5150/5750, 09750, 10600,10750,11300,11475, Benutzer einzeln, Benutzer doppelt
LNB An/Aus An, Aus
22KHz Auto, aus, an
DisEqC Modus Aus, LNB1, LNB2, LNB3, LNB4, Burst A, Burst B
Motor keiner, DisEqC1.2, DisEqC1.3

Menüeinstellungen

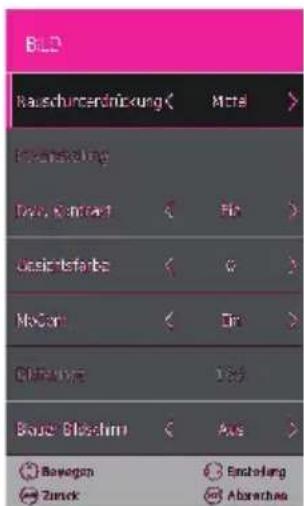

Bild-Menü

PILD Binsinstellung < Standard > Symbol: 50 English: 50 Size: 50 Balance: 50 Balance: 50 For Temperature < Normal > Bewegen: 100 Zurück: 100 Enstellung: 100 Abrechen: 100

BLD Rauschurzeränderung < Mio € > Influssierung Aus, Kredit Überücksbarbe McCam Übräu type Bauer Blaschim Bewegen Zurück Einstellung Abzarches

Bildmodus: Wählen Sie zwischen Standard, Dynamisch, Benutzer und Mild.

Hinweis: Kontrast, Helligkeit, Farbe und Bildschärfe sind nur in der Option Benutzer-Modus verfügbar und veränderbar.

Kontrast: Reguliert den Differenz zwischen den hellsten und dunkelsten Bereichen des Bildes.

Helligkeit: Reguliert die Gesamthelligkeit des Bildes.

Farbe: Reguliert die Farbe.

Bildschärfe: Erhöhen Sie diesen Wert, um schärfere Kanten im Bild zu sehen. Eine Verringerung bewirkt weichere Kanten.

Farbton: Reguliert den Farbton (nur im NTSC-Modus).

Farbtemp.: Wählen Sie zwischen warm, persönlich, kalt und normal.

Rot: Reguliert die Rotstärke des Bildes.

Grün: Reguliert die Grünstärke des Bildes.

Blau: Reguliert die Blaustärke des Bildes.

Bildseitenformat: Wählen Sie zwischen Auto, 4:3, 16:9, Zoom 1, Zoom 2 und Panorama.

Geräuschreduzierung: Wählen Sie zwischen den Interferenzgeräusch-Modi aus, schwach, medium und stark.

MONITOR: (Nur für PC verfügbar) Drücken Sie die OK-Taste, wählen Sie das Hauptmenü aus und passen Sie den Bildschirm an.

Dynamik: Verfügbare Optionen: An oder Aus.

Gesichtsfarbe: Reguliert die Gesichtsfarbe des Bildes.

Mocon: Drücken Sie die rechte Taste oder aus auszuwählen.

Aspect Ration: Drücken Sie nach oben / unten Tasten können Sie zwischen den Seiten Radio: 4: 3/16: 9 / Auto / Zoom1 / Zoom2 und drücken Sie dann die OK-Taste bestätigen.

Blue Screen: Ein- / Ausschalten der blauen Bildschirm.

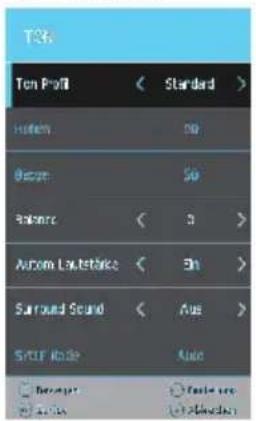

SOUND-Menü

Sound-Modus: Hier können Sie zwischen folgenden Optionen wählen: Standard, Musik, Film, Sport und Benutzer.

Höhen (kann eingestellt werden, wenn der Sound-Modus auf Benutzer eingestellt ist): Reguliert die relative Intensität von Hochtönen.

Bass (kann eingestellt werden, wenn der Sound-Modus auf Benutzer eingestellt ist): Reguliert die relative Intensität von Tieftönen.

Ausgleich: Reguliert die Audioausgabe zwischen dem linken und dem rechten Lautsprecher. Die Lautstärke des linken oder rechten Lautsprechers kann auch vollständig abgeschaltet werden.

Automatische Lautstärke: Diese Funktion stellt die Lautstärke automatische ein, wenn der Fernseher eingeschaltet wird. Schalten Sie diese Funktion ein, indem Sie „An“ auswählen.

Raumklang: Schalten Sie den Raumklang an / aus, indem Sie „An“ oder „Aus“ auswählen.

SPDIF-Modus: Wählen Sie den SPDIF-Modus für den Fernseher unter aus, PCM und Auto aus. AD-Switch: Schalten Sie die Ad-Switch-Funktion an / aus, indem Sie „An“ oder „Aus“ auswählen.

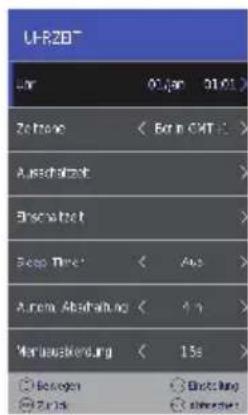

Zeit-Menü

UHR20 Lnr 01:jan 01:01 Zeitende < Born CHT > Ausschäft Einschäft > Samp Tinen < Ave > Aurena Abschaltung < 1 h > Mitarwalskendung < 13s > Beijing Bunich Buchung Steuern

Uhr: Drücken Sie die hoch/runter Tasten, um das Uhrzeit-Menü auszuwählen. Drücken Sie dann die OK-Taste, um Datum und Zeit einzustellen.

Zeitzone: Wenn Sie eine Stadt für die entsprechende Zeitzone auswählen, wird die Fernseher-Zeit auf Basis der Zeitverschiebung zwischen der Zeitzone und GMT (Greenwich Mean Time) eingestellt, welche gemeinsam mit dem Sendesignal empfangen wird. Die Zeit wird automatisch über ein digitales Signal eingestellt.

Schlaf-Timer: Erlaubt es Ihnen, den Schlaf-Timer einzustellen: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und aus.

Automatischer Standby: Das Gerät wechselt 4 Stunden nachdem die Fernbedienung zum letzten Mal benutzt wurde automatisch in den Standby-Modus. Ein Erinnerungsfenster wird angezeigt und zählt runter, befor das Gerät in den Standby-Modus wechselt. Wenn Sie den Fernseher über einen längeren Zeitraum nutzen möchten, stellen Sie die Standby-Funktion ab, indem Sie „nie“ auswählen.

OSD-Zeit: Drücken Sie die hoch/runter Tasten, um die Anzeigedauer des Bildschirmmenüs festzulegen: 5s /10s / 15s / 20s / 25s / 30s / nie und drücken Sie dann die OK-Taste, um zu bestätigen.

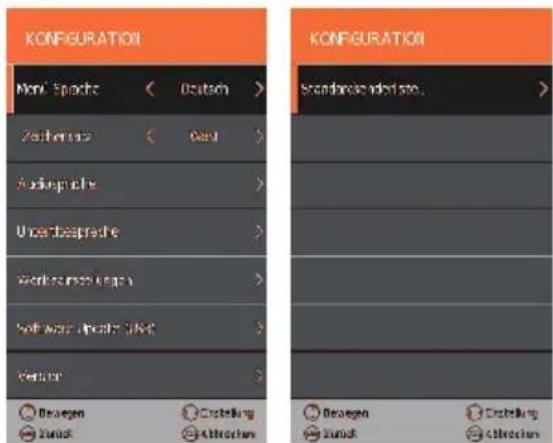

Konfigurationsmenü

KONF ü RATIÖL Mörs Spache < Deutschland > Zahlung 2 < Carv > Audiopredite > Underapredite > Workpiece (e.g.) Soft work (e.g.) Centaur > Draegen Zurück Cristellung Abkretchen KONF ü RATIÖL Standarder oder Seite. Konzern Draegen Zurück Cristellung Abkretchen

Sprache: Erlaubt es Ihnen, die Menüsprache des Bildschirmmenüs festzulegen.

Sprache:

Audio-Sprache (kann nur im DTV-Modus ausgewählt werden): Wählen Sie die Audio-Sprache aus. Die Verfügbarkeit dieser Funktion hängt vom aktuellen Kanal ab.

Untertitel-Sprache (kann nur im DTV-Modus ausgewählt werden): Wählen Sie die Audio-Sprache aus. Die Verfügbarkeit dieser Funktion hängt vom aktuellen Kanal ab.

Zurücksetzen: Setzt alle Einstellungen auf Werkseinstellung zurück.

Software aktualisieren (USB):

1. Laden Sie die Software auf ein USB-Gerät herunter. Schließen Sie dann das USB-Gerät an das Fernsehgerät an.

2. Drücken Sie die Menü-Taste, um das KANAL-Menü auszuwählen.

3. Drücken Sie die links/rechts Tasten, um Software aktualisieren (USB) auszuwählen. Drücken Sie dann die OK-Taste, um die Software zu aktualisieren.

4. Wenn die Aktualisierung been det ist, wechselt das Gerät in den Standby-Modus.

Version: Version

Import Standarddaten: Daten importieren

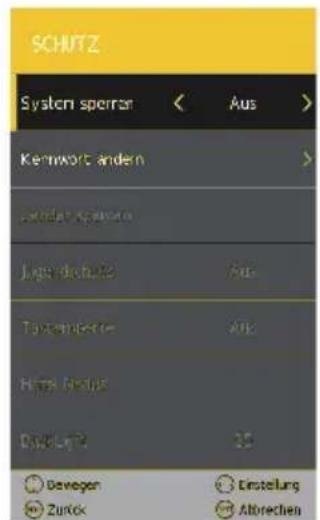

SPERREN-Menü

SCHMTZ System sperrer < Aus > Kennkort andersn > Jahres sperrer Jahr dichete Aus Tytrendeter Aus Hypus Realis Dialysis 25 Bewegen Einstellung Zurück Atbrechen

Um in das Sperren-Menü zu gelangen, muss ein Passwort eingegeben werden. Das Standard-Passwort ist 0000. In diesem Menü können Sie das Passwort nach Bedarf ändern.

Systemsperre: Schaltet die Systemsperre an oder aus. Wenn Sie „An“ gewählt haben, werden die Einstellungen angewendet, die unter „Kanal sperren“, „Kindersicherung“ und „Hoteleinstellungen“ gemacht wurden.

Passwort einstellen: Wenn Sie das Passwort bereits geändert haben, geben Sie das aktuelle Passwort ein.

Altes Passwort: Geben Sie das aktuelle Passwort ein.

Neues Passwort: Neues Passwort eingeben.

Neues Passwort bestätigen: Neues Passwort eingeben.

Sie können die Kanalsperre auf die ausgewählten Kanäle anwenden. Drücken Sie die ▲▼ Tasten, um den gewünschten Kanal auszuwählen. Drücken Sie dann die GRÜNE Taste auf der Fernbedienung, um ihn zu sperren. Um einen gesperrten Kanal freizugeben, wählen Sie den Kanal aus und drücken Sie die GRÜNE Taste.

Hinweis: Um gesperrte Kanäle anzusehen, müssen Sie das Passwort eingeben.

Die Kindersicherung sperrt Programme, die der eingestellten Stufe entsprechen. Diese Funktion ist nur für digitales Fernsehen verfügbar und der ausgewählte Kanal muss sie unterstützen.

Tastensperre: Drücken Sie die ▲▼ Tasten, um die Option „Tastensperre“ auszuwählen und drücken Sie dann ▶, um zwischen den Optionen AN oder AUS zu wählen. Nachdem Sie „AN“ gewählt haben, werden die Fronttasten TV/AV/Menü/CH+/CH-/VOL+/VOL des Gerätes gesperrt.

Hintergrundlicht: Reguliert das Hintergrundlicht.

Hoteleinstellung: Öffnet das Menü „Hoteleinstellung“.

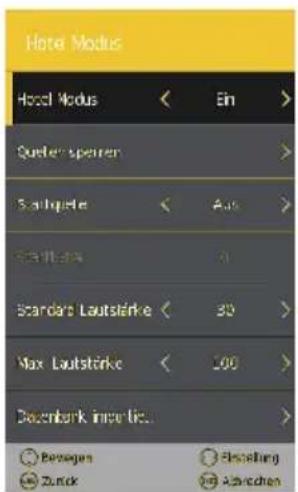

Hotel-Modus

Hotel Modus Hotel Modus < Ein > Quaker sperrer > Standard < Aus > Standard 30 Standard Lautstärke < 80 > Max Lautstärke < 100 > Decembark inertice > Beregen Zurück Eckelung Abrechen

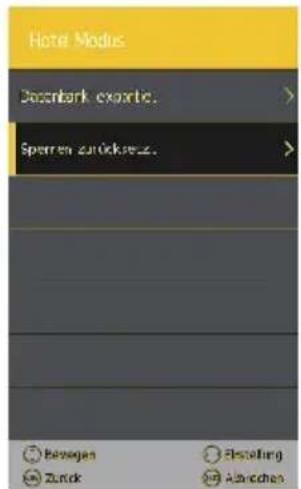

Hotel Modus Desanbark exorlie. Sperren zurückseiz.

Beschränkt den Zugang zu den Suchmenüs und limitiert die maximale Lautstärkeeinstellung. Sperrt die Bild- und Signal-Menüs.

Hotelsperre: Drücken Sie die ▲▼ Tasten, um die Option „Hotelsperre“ auszuwählen und drücken Sie dann ▶, um zwischen den Optionen AN oder AUS zu wählen. Nachdem Sie „AN“ gewählt haben, sind folgende Optionen, außer der Option „Sperre aufheben“, verfügbar:

Quelle sperren: Drücken Sie die ▲▼ Tasten, um die Option „Quelle sperren“ auszuwählen und drücken Sie dann die OK-Taste, um in das Menü zu gelangen. Drücken Sie die ▶Taste, um zwischen AN und AUS hin- und herzuschalten. Alle Signalquellen, die mit „AN“ markiert sind, werden nicht länger im Menü „Quelle auswählen“ verfügbar sein.

Max. Lautstärke: Drücken Sie die ▲▼ Tasten, um die Option „Max. Lautstärke“ auszuwählen und drücken Sie dann ▶, um die gewünschte Lautstärke einzustellen. Die Ausgabelautstärke wird die eingestellte maximale Lautstärke nie überschreiten.

Datenbank exportieren und importieren: Erlaubt es Ihnen, Bilder, Lautstärke, Optionen, Sperren und Hotel-Menüs von einem Gerät auf ein anderes zu übertragen, um eine reihe von Geräten auf gleiche Art zu konfigurieren.

Die Einstellungen auf einen USB-Speicher exportieren: Stecken Sie einen USB-Speicherstick in den USB1-Steckplatz. Wählen Sie „Datenbank exportieren“. Drücken Sie die ▶ Taste. Wenn der Export erfolgreich abgeschlossen ist, wird der Schriftzug „Export erfolgreich“ angezeigt.

Die Einstellungen auf ein AIL-Modell des selben Typs importieren: Stecken Sie den Speicherstick, der die Datei enthält, un den USB1-Steckplatz des neuen Fernsehgerätes. Wählen Sie „Datenbank importieren“. Drücken Sie die ▶ Taste. Wenn der Vorgang abgeschlossen ist, schaltet sich der Fernseher ab. Wenn Sie den Fernseher dann einschalten, wird er dieselben Einstellungen haben wie der erste Fernseher.

Sperre aufheben: Drücken Sie die ▲▼ Tasten, um die Option „Sperre aufheben“ auszuwählen und drücken Sie dann ▶, um zu bestätigen. Alle Hoteleinstellungen bleiben inaktiv, bis sie die Hotelsperre erneut aktivieren.

Medienwiedergabe

Drücken Sie in der Option „Medienwiedergabe“ im Hauptmenü auf [OK], um in das Medienwiedergabe-Menü zu gelangen. Siehe Bild:

Drücken Sie [LINKS]/[RECHTS], um Film, Musik oder Foto auszuwählen.

FOTO MLM FIM TEXT

Nehmen wir die Film-Funktion als Beispiel: Wenn Sie den Fokuspunkt auf die Film-Funktion gerichtet haben, drücken Sie die [OK]-Taste, um in das Dateiauswahl-Menü zu gelangen.

Zurück _MSTPYR #ACSans'Generation_ JXVX av D:\1.1.13\1080xv\1 2 TRIUMNX6_Demo_ OUT Ext

Im Dateiauswahl-Menü wählen Sie nun die Filmquelleaus, die Sie abspielen möchten. Drücken Sie die [WIEDERGABE/PAUSE] Taste, um in den Vollbild-Wiedergabemodus zu gelangen. Drücken Sie [WIEDERGABE/PAUSE], um in das Menü „Medienwiedergabe“ zurückzugelangen.

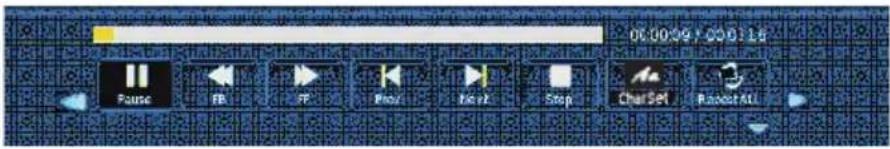

1. Film

Drücken Sie die [OK]-Taste, um in das Menü „Dateiauswahl“ zu gelangen. Wählen Sie die Datei aus, die Sie abspielen möchten und drücken Sie [WIEDERGABE/PAUSE], um in die Vollbild-Wiedergabe zu gelangen. Drücken Sie die [LINKS]/[RECHTS] Tasten, um den Cursor zu bewegen und folgen Sie den Anweisungen.

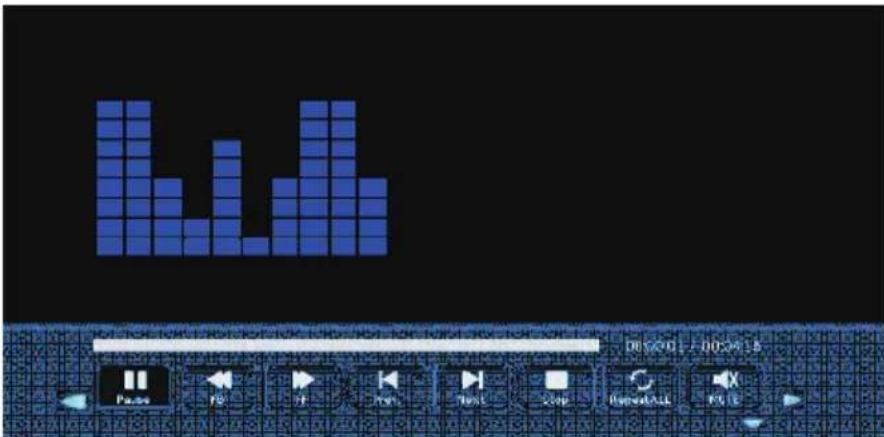

Bewegen Sie im Medienwiedergabe-Menü auf die gleiche Art den Cursor auf Musik und drücken Sie die [OK]-Taste, um in das Menü „Dateiauswahl“ zu gelangen. Wählen Sie die Dabei aus, die Sie abspielen möchten und drücken Sie [WIEDERGABE/PAUSE], um in die Vollbild-Wiedergabe zu gelangen. Drücken Sie die [LINKS]/[RECHTS] Taste, um den Cursor zu bewegen und folgen Sie den Anweisungen.

ON/OFF - 10:23:15 Pacar PS PS PS Tact Stop Cyclical PS

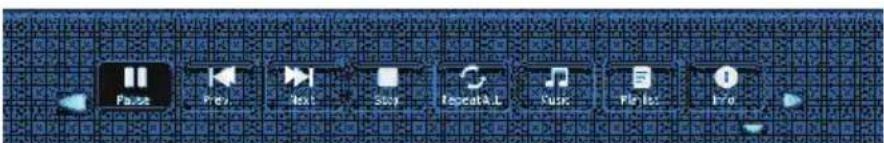

3. Foto

Bewegen Sie im Medienwiedergabe-Menü auf die gleiche Art den Cursor auf Foto und drücken Sie die [OK]-Taste, um in das Menü „Dateiauswahl“ zu gelangen. Wählen Sie die Datei aus, die Sie abspielen möchten und drücken Sie [WIEDERGABE/PAUSE], um in die Vollbild-Wiedergabe zu gelangen. Drücken Sie die [LINKS]/[RECHTS] Tasten, um den Cursor zu bewegen und folgen Sie den Anweisungen.

PaNet Prev Init Stay PopcatL Audio Play End

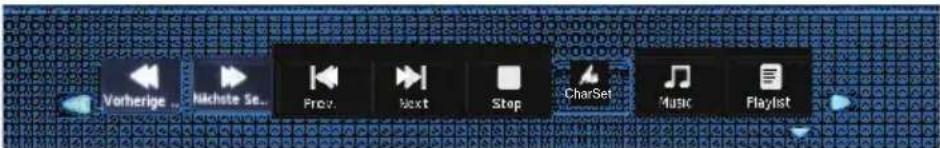

3. Text

Bewegen Sie im Medienwiedergabe-Menü auf die gleiche Art den Cursor auf Text und drücken Sie die [OK]-Taste, um in das Menü „Dateiauswahl“ zu gelangen. Wählen Sie die Datei aus, die Sie abspielen möchten und drücken Sie [WIEDERGABE/PAUSE], um in die Vollbild-Wiedergabe zu gelangen. Drücken Sie die [LINKS]/[RECHTS] Tasten, um den Cursor zu bewegen und folgen Sie den Anweisungen.

Vorherige Nichte Se... Prefix Next Stop CharSet Music Playlist
