BEDIENUNGSANLEITUNG TVS-473E QNAP

Über diese Anleitung.... 3

Zielgruppe....3

In diesem Dokument verwendete Symbole....3

2. Produktübersicht

Über das TVS-x73e....4

Technische Daten – Hardware......4

Lieferumfang....7

Komponenten....7

Vorderseite....7

Rückseite....9

Rechte Seite....10

Links Feld....11

Laufwerksnummerierung....11

Installationsanforderungen.... 12

NAS einrichten....13

3. Installation und Konfiguration

Erweiterungskarten installieren....23

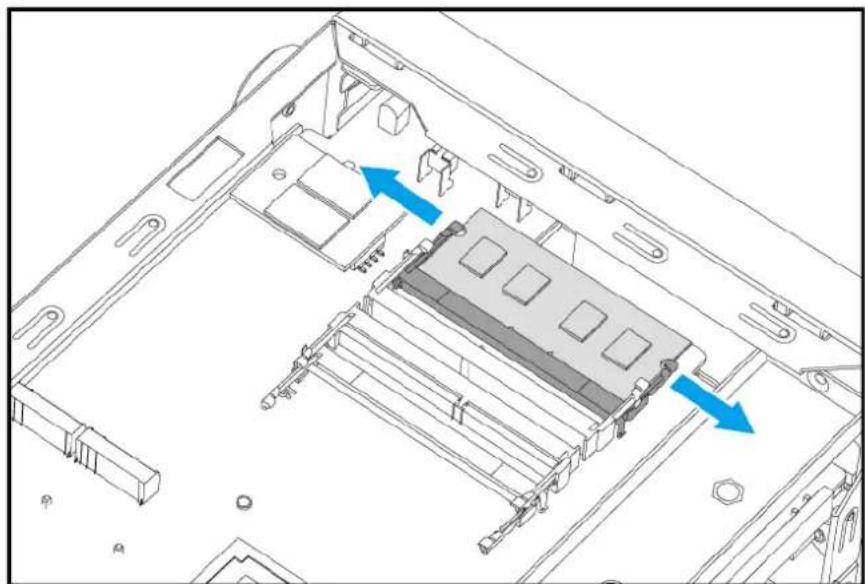

Speichermodule installieren....27

4. Grundlegende Bedienung

Netzschalter....38

Reset-Taste....38

USB-One-Touch-Kopiertaste 38

LCD-Anzeige 39

TCP/IP-Einstellungen anzeigen....39

TCP/IP-Einstellungen konfigurieren.... 39

Datenträgerinformationen anzeigen....40

Volume-Informationen anzeigen....40

Systeminformationen anzeigen....41

NAS ausschalten....41

NAS neu starten....41

Das LCD-Kennwort ändern....42

LCD-Fehlermeldungen....42

LEDs....43

Alarmsignalton....45

5. Problemlösung

Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen.... 46

Hot-Swapping von ausgefallenen Festplatten....46

Wiederherstellung versehentlich entfernter funktionsfähiger Festplatten....47

Support und sonstige Ressourcen....47

6. Glossar

CloudKey....48

CloudLink....48

myQNAPcloud....48

myQNAPcloud-ID....48

Qfinder Pro....48

QTS....48

7. Hinweise

Eingeschränkte Garantie....49

Haftungsausschluss....49

GNU Public License....49

FCC-Hinweis....57

CE-Hinweis....58

SJ/T 11364-2006....58

1. Vorwort

Über diese Anleitung

Diese Anleitung enthält Informationen zum QNAPTVS-x73e-NAS und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung.

Zielgruppe

Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

In diesem Dokument verwendete Symbole

Symbol Beschreibung
	Hinweise zu Standardkonfigurationseinstellungen und weitere ergänzende Informationen.
	Wichtige Hinweise zu erforderlichen Konfigurationseinstellungen und sonstige wichtige Informationen.
	Tipps mit Empfehlungen oder alternativen Vorgehensweisen zum Ausführen von Aufgaben oder zu Konfigurationen.
	Warnungen mit Informationen, die keinesfalls ignoriert werden dürfen, da dies zu Verlusten, Verletzungen oder sogar dem Tod führen könnte.

2. Produktübersicht

Dieses Kapitel enthält grundlegende Informationen über das QNAPTVS-x73e-NAS.

Über das TVS-x73e

Das TVS-x73e wird durch eine eingebettete AMD Accelerated Processing Unit (APU) angetrieben, die über eine außergewöhnliche CPU- und AMD Radeon™ R7-Grafikleistung verfügt und eine leistungsstarke und energieeffiziente NAS-Lösung bietet. Gebaut mit modernstem Metalldesign und abgerundet mit einem stilvollen Gold-Finish, ist das TVS-x73e mit einer leistungsstarken Quad-Core-CPU, einer AES-NI-Hardware-Verschlüsselungsmengine und bis zu 64 GB Speicher ausgestattet. Das TVS-x73e hat 2 integrierte PCIe-Erweiterungssteckplätze, die 10-Gigabit-Ethernet unterstützen. Gekoppelt mit dem einzigartigen USB-QuickAccess, einem HDMI-4K-Ausgang und der 4K-H.264-Videodecodierungs- und -verschlüsselungsbeschleunigung, bietet das TVS-x73e, das auf dem neuen 64-Bit-QTS 4.3-Betriebssystem läuft, eine optimale audiovisuelle Erfahrung sowie ein abgerundetes Private Cloud-System.

Technische Daten – Hardware

Wichtig

Das Modifizieren der Hardware oder Software Ihres QNAP-Produkts hat einen Verlust der Garantie zur Folge. QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste.

Teilenummer für Bestellungen Laufwerksschächte Arbeitsspeicher
TVS-473e
TVS-473e-4G 4 4 GB
TVS-473e-8G 8 GB
TVS-673e
TVS-673e-4G 6 4 GB
TVS-673e-8G 8 GB
TVS-873e
TVS-873e-4G 8 4 GB
TVS-873e-8G 8 GB

Komponente TV$-473e TVS-673e TVS-873e
Prozessor
Prozessor AMD® R-Serie RX-421BD Quad-Core 2,1-GHz-Prozessor (bis zu 3,4 GHz)
Architektur 64-Bit
Grafikkarte Eingebetteter RadeonTM R7-Grafikprozessor
Verschlüsselungsengine	AES-NI
Arbeitsspeicher
KomponenteTVS-473eTVS-673eTVS-873e
Vorinstallierter Speicher	• 4 GB RAM: 2 x 2 GB SODIMM DDR4• 8 GB RAM: 2 x 4 GB SODIMM DDR4Verwenden Sie ausschließlich QNAP-Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP-Module mit identischen Spezifikationen. AnmerkungDie Verwendung nicht unterstützter Module kann die Leistung beeinträchtigen, Fehler verursachen oder bewirken, dass das Betriebssystem nicht mehr gestartet werden kann.
Gesamtanzahl Speichersteckplätze	4
Maximaler Speicher 64 GB (4 x 16 GB)
Speicher
Laufwerksschächte 4	x SATA 6 Gbit/s-Laufwerksschächte	6 x SATA 6 Gbit/s-Laufwerksschächte	8 x SATA 6 Gbit/s-Laufwerksschächte
Kompatible Laufwerke	• 3,5"-SATA-Festplattenlaufwerke• 2,5"-SATA-Festplattenlaufwerke• 2,5"-Solid-State-Drives
M.2-SSD-Typ 2 x M.2	SSD SATA 6 Gb/s
M.2 SSD-Formfaktor	• 2260• 2280
Unterstützung für SSD-Cache-Beschleunigung	• Laufwerksschächte 1 bis 4• M.2-Steckplätze 1 bis 2• Optional: SSD mit PCIe-Erweiterungssteckplatz z	• Laufwerksschächte 1 bis 6• M.2-Steckplätze 1 bis 2• Optional: SSD mit PCIe-Erweiterungssteckplatz z	• Laufwerksschächte 1 bis 8• M.2-Steckplätze 1 bis 2• Optional: SSD mit PCIe-Erweiterungssteckplatz z
Hot-Swap-fähig Ja	[dy36] AnmerkungFolgendes ist nicht Hot-Swap-fähig:• M.2-SSDs• SSD-Cache-Laufwerke• SSD mit PCIe-Erweiterungssteckplätzen
Netzwerk
Gigabit-Ethernet-Ports	4 x RJ45
USB-QuickAccess-Port	USB Micro-B
Externe E/A-Anschlüsse & Erweiterungssteckplätze
PCIe-Steckplätze 2 x PCIe 3.0 x4
USB-Ports 4 x USB 3.0• Vorderseite: 1• Rückseite: 3
HDMI-Ausgänge 2 x HDMI 1.4b (bis zu 3840 x 2160 Auflösung bei 30 Hz)
Audio • 2 x dynamische 3,5-mm-Mikrofonanschlüsse• 1 x 3,5 mm, Line-Ausgangsbuchse• 2 x Lautsprecher AnmerkungSie können die Lautsprecher und die Line-Ausgangsbuchse nicht gleichzeitig verwenden.
Schnittstelle
Bedienfeld-Display Hintergrundbeleuchtetes Monochrom-LCD-Display mit Eingabe- und Auswahltasten
USB-Kopie mit einem Tastendruck	Vorderseite: USB 3.0
IR-Sensor 1	[×557] AnmerkungDie MCE-kompatible QNAP-RM-IR004-Fernbedienung ist ein optionaler separater Kauf.
Wartungs-Port 1 x 3,5 mm Wartungs-Port
Abmessungen
Formfaktor Tower
Abmessungen (H x B x T)	188,2 x 199,3 x 279,6 mm7,41 x 7,85 x 11,01 Zoll	188,2 x 264,3 x 279,6 mm7,41 x 10,4 x 11,01 Zoll	188,2 x 329,3 x 279,6 mm7,41 x 12,96 x 11,01 Zoll
Nettogewicht 4,9 kg 5	63 kg 6,52 kg
Sonstiges
Netzteil	ATX 250 W, 100-240 VAC, 50/60 Hz	ATX 250 W, 100-240 VAC, 50/60 Hz	ATX 250 W, 100-240 VAC, 50/60 Hz
Lüfter • System: 1 x 120 mmCPU: 1 x 60 mm		• System: 2 x 90 mm• CPU: 1 x 60 mm	• System: 2 x 120 mm• CPU: 1 x 60 mm
Betriebstemperatur	0 bis 40°C (32 bis 104°F)
Relative Luftfeuchtigkeit	• Nicht kondensierende relative Luftfeuchtigkeit: 5-95 %• Feuchtkugeltemperatur: 27°C (80,6°F)
Laufwerkseinschubtyp	Werkzeuglos und Sperre
Sicherheitssperre	Kensington-Sicherheitssperre

Anmerkung

Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com.

Lieferumfang

ElementAnzahl
TVS-x73e NAS 1
Netzkabel 1
Ethernet-Kabel 2
Schrauben für 3,5-Zoll-Laufwerk • TVS-473e: 12	• TVS-673e: 18• TVS-873e: 24
Schrauben für 2,5-Zoll-Laufwerk • TVS-473e: 12	• TVS-673e: 18• TVS-873e: 24
Schrauben für M.2-Solid-State-Drives • 2 x Flachkopfschrauben	• 2 x Riser-Schrauben
M.2-SSD-Kühlkörper 2
Kurzinstallationsanleitung 1

Komponenten

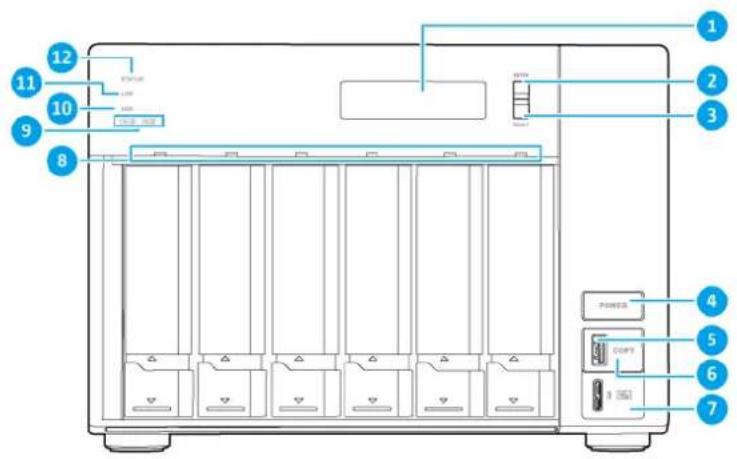

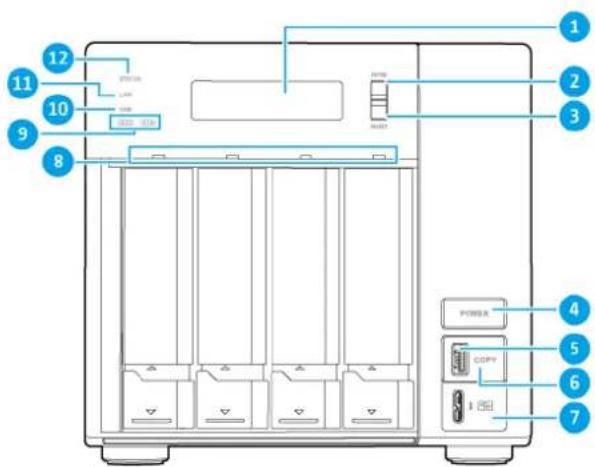

Vorderseite

1 2 3 4 5 6 7 8 9 10 11 STATION LPG USB POWER COPY POWER

TVS-473e

Nein.	Komponente	Nein.	Komponente
1	LCD	-Anzeige 7 USB-QuickAccess-Port (Micro-B)
2	Enter-Taste (Eingabe) 8 Laufwerks-LEDs
3	Select-Taste (Auswahl) 9 M.2-SSD-LEDs
4	Netzschalter 10 USB-LED
5	USB	3.0-Port 11 LAN-LED
6	Taste für USB-Kopie mit einem Tastendruck 12 Status-LED

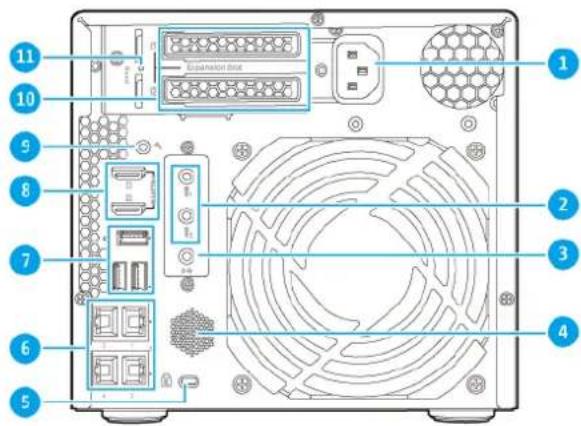

Rückseite

Nein.	Komponente Nein. Komponente
1	Anschluss für Netzkabel 7 USB 3.0-Anschlüsse
2	Dynamische 3,5-mm-Mikrofonanschlüsse 8 HDMI-Anschlüsse
3	3,5-mm-Line-Ausgangsbuchse 9 Wartungs-Port
4	Lautsprecher 10 PCIe 3.0 x4-Steckplatzabdeckungen
5	Kensington-Sicherheitssperre 11 Reset-Taste
6	Gigabit-RJ45-Ethernet-Ports - -

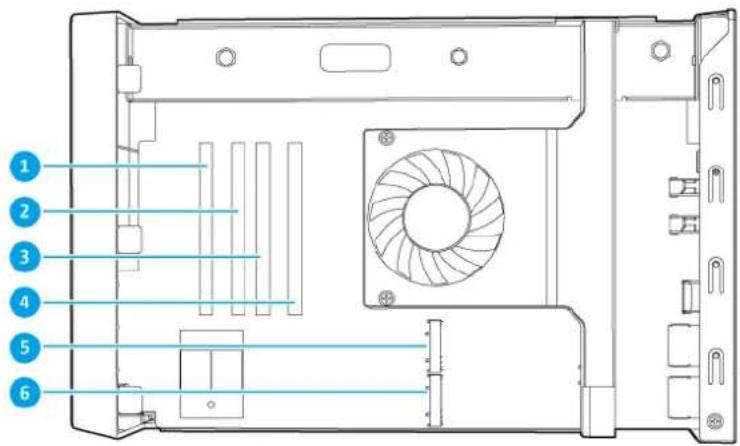

Rechte Seite

Nein.	Komponente Nein. Komponente
1 Spe	chersteckplatz 1 4 Speichersteckplatz 4
2 Spe	chersteckplatz 2 5 M.2-SSD-Steckplatz 1
3 Spe	chersteckplatz 3 6 M.2-SSD-Steckplatz 2

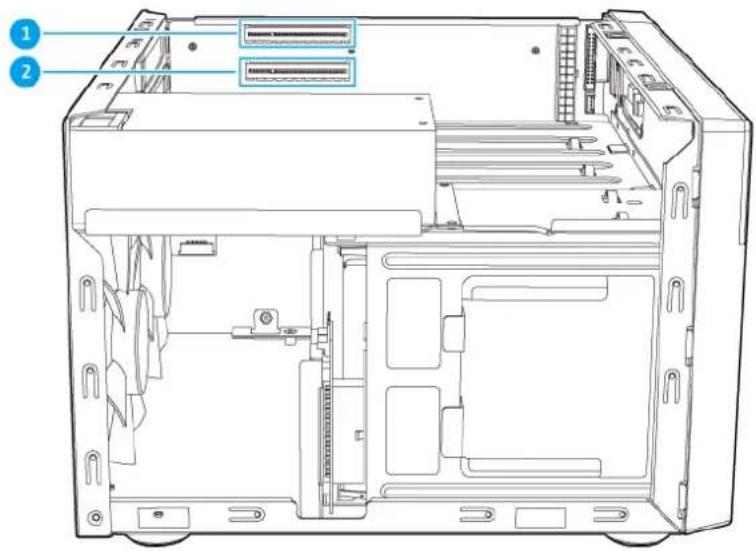

Links Feld

Nr. Komponente Nr. Komponente
1 PCIe 3.0 x4 Steckplatz 1 2 PCIe 3.0 x4 Steckplatz 2

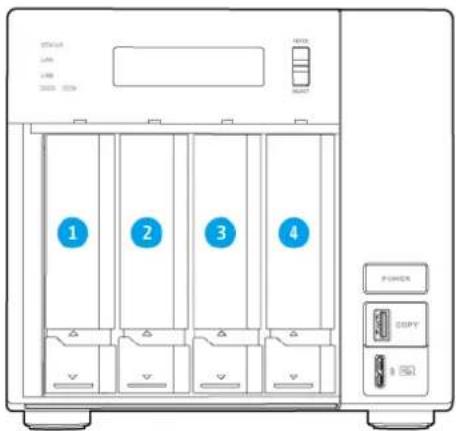

Laufwerksnummerierung

1 2 3 4 POWER COPY 3

TVS-473e

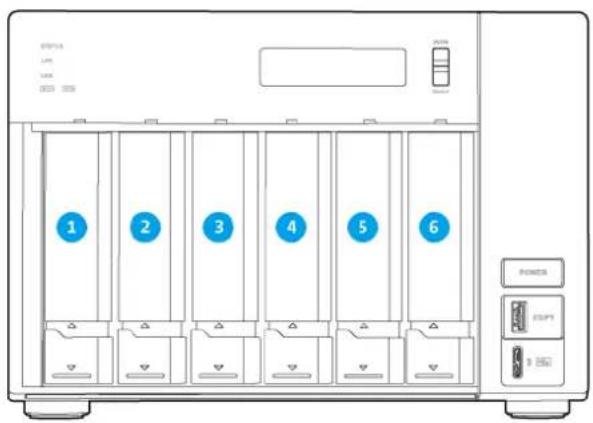

1 2 3 4 5 6 POWER CPU 3.5G

TVS-673e

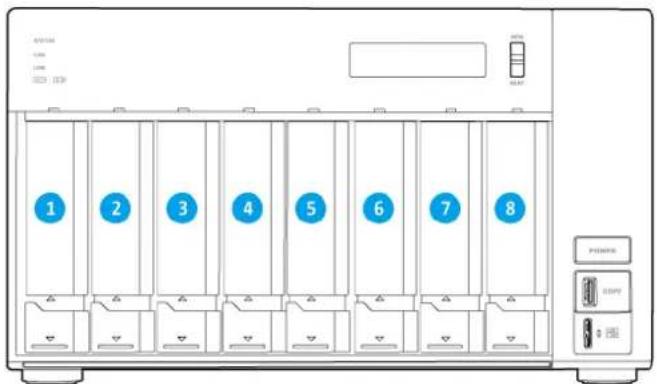

1 2 3 4 5 6 7 8

TVS-873e

Installationsanforderungen

KategorieElement
Umgebung • Raumtemperatur: 0 bis 40°C (32 bis 104°F)Nicht kondensierende relative Luftfeuchtigkeit: 5-95 %Feuchtkugeltemperatur: 27°C (80,6°F)Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist.
Hardware und Peripheriegeräte • SpeicherlaufwerkeEinzelheiten zu kompatiblen Laufwerken siehehttps://www.qnap.com/compatibility/.Netzwerkkabel
Werkzeuge • Phillips #1- oder #2-SchraubendreherAntistatik-Armband

NAS einrichten

1. Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht. Einzelheiten siehe Installationsanforderungen.

2. Installieren Sie die Laufwerke. Weitere Informationen finden Sie in den folgenden Themen:

3. 3,5"-Festplatten in 3,5"-Einsätzen installieren

4. 2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren
   • M.2-Solid-State-Drives installieren

5. Schließen Sie Netzteil und alle erforderlichen Kabel an.

6. Schalten Sie den NAS ein.
7. Installieren Sie QTS. Einzelheiten siehe QTS-Installation.
8. Melden Sie sich bei QTS an.

3. Installation und Konfiguration

In diesem Kapitel sind die Schritte zur Installation und Konfiguration von Hardware und des Betriebssystems beschrieben.

Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten.

Laufwerkinstallation

Das TVS-x73e ist kompatibel mit 3,5"- und 2,5"-Festplatten, 2,5"-Solid-State-Drives und M.2-Solid-State-Drives.

3,5"-Festplatten in 3,5"-Einsätzen installieren

Warnung

• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.

• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

• Schalten Sie das NAS aus.

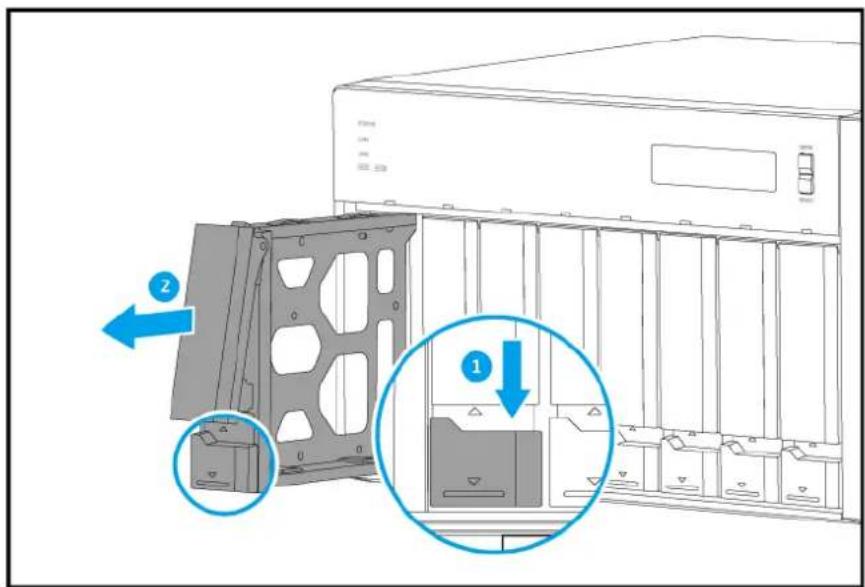

• Entfernen Sie den Laufwerkseinsatz.

a. Schieben Sie den Riegel nach unten.
b. Ziehen Sie am Griff, um den Laufwerkeinsatz zu entriegeln.
c. Ziehen Sie den Einsatz heraus.

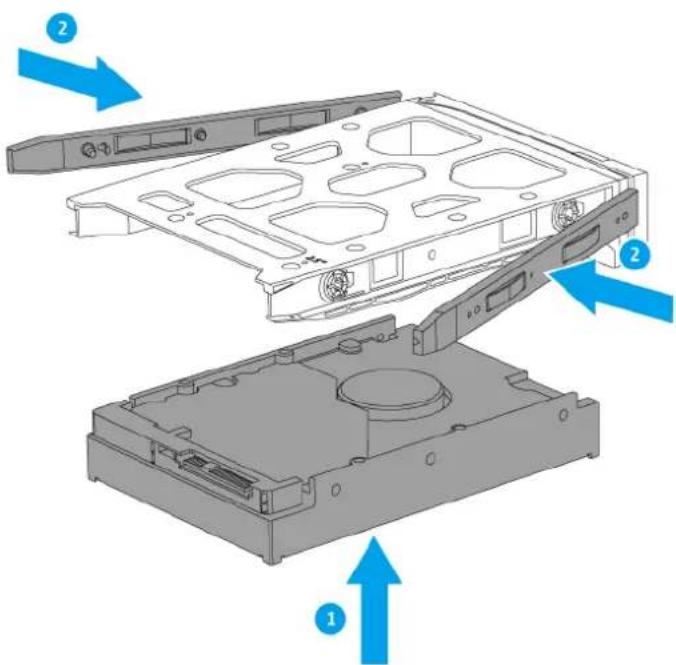

1. Installieren Sie ein Laufwerk im Laufwerkeinsatz.

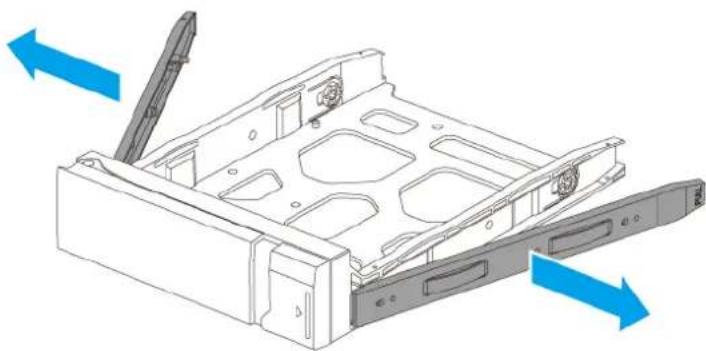

a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes.

b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.

c.Bringen Sie die Halterungen an.

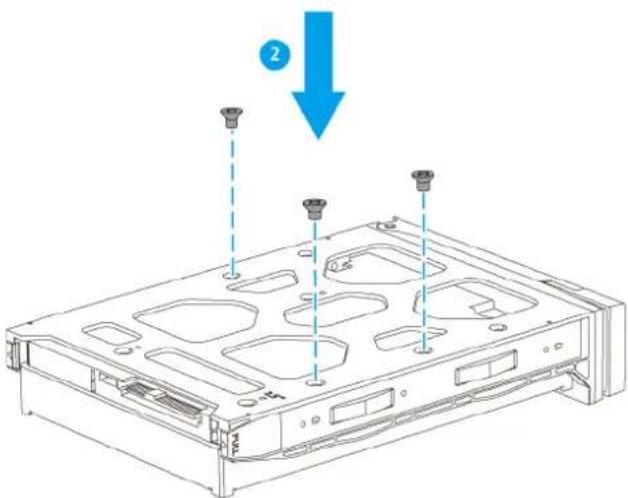

d.Optional: Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern.

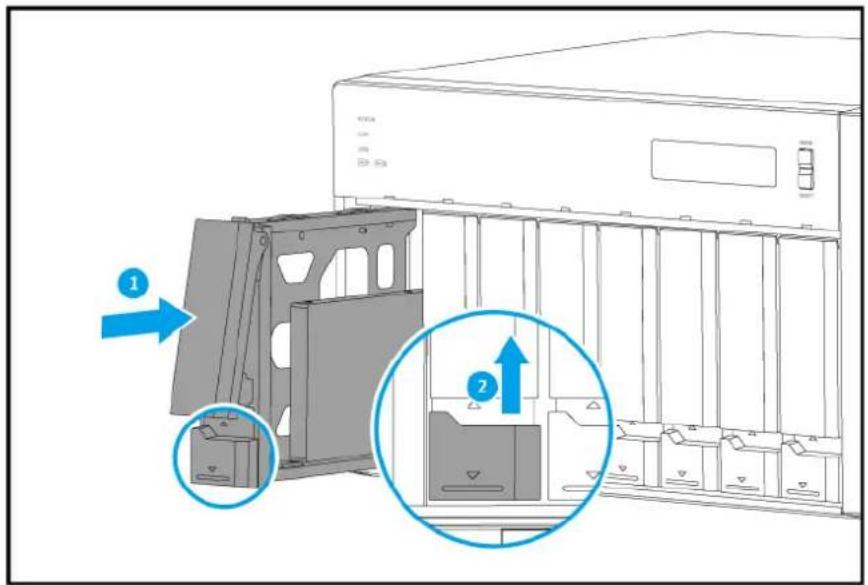

1. Laden Sie den Laufwerkeinsatz in den Laufwerkschacht.

a. Setzen Sie den Einsatz in den Laufwerkschacht ein.
b. Drücken Sie den Griff.
c. Schieben Sie den Riegel nach oben.

1. Schalten Sie den NAS ein.

2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren

Warnung

- Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.

- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

1. Schalten Sie das NAS aus.

2. Entfernen Sie den Laufwerkseinsatz.

a.Schieben Sie den Riegel nach unten.

b.Ziehen Sie am Griff, um den Laufwerkeinsatz zu entriegeln.

c.Ziehen Sie den Einsatz heraus.

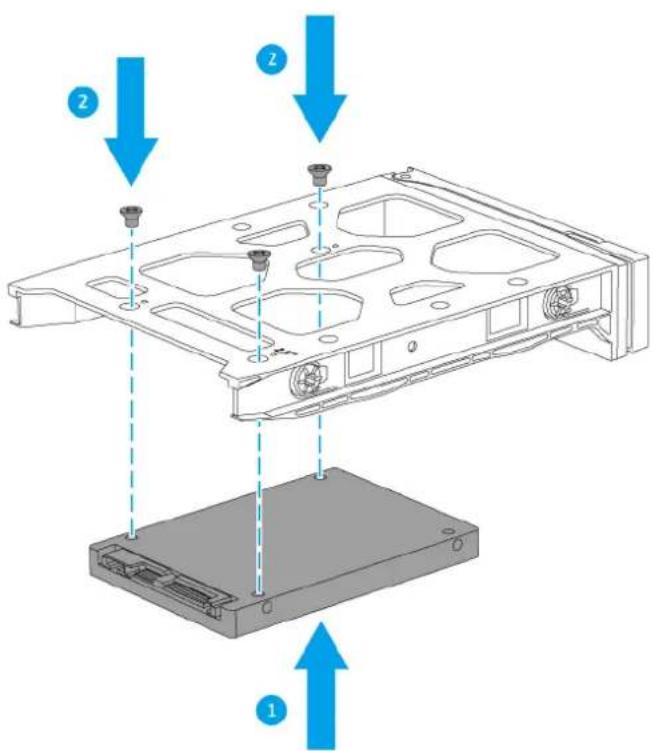

1. Installieren Sie ein Laufwerk im Laufwerkeinsatz.

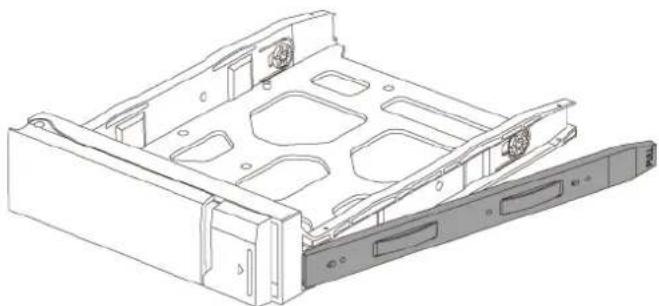

a. Entfernen Sie die rechte Halterung von dem Laufwerkeinsatz.

b. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.

c.Bringen Sie die Schraube an.

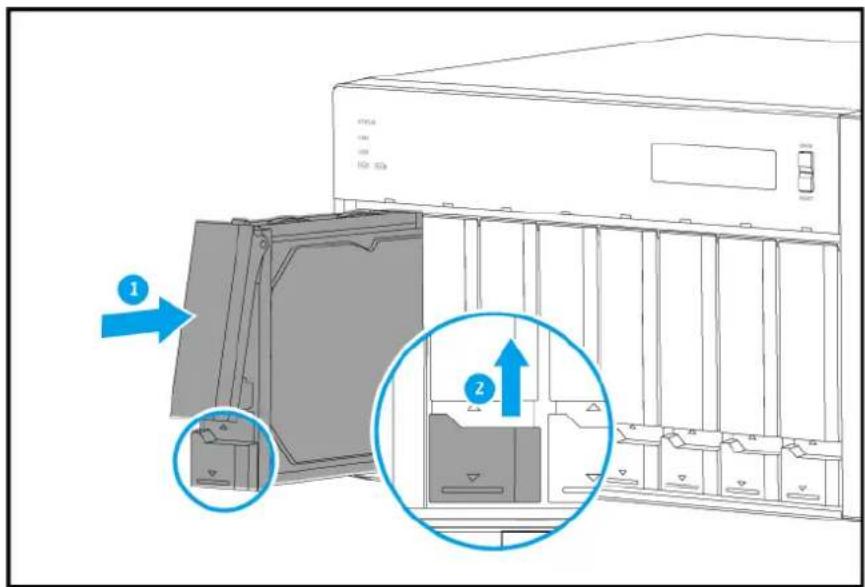

1. Laden Sie den Laufwerkeinsatz in den Laufwerkschacht.

a. Setzen Sie den Einsatz in den Laufwerkschacht ein.

b. Drücken Sie den Griff.

c. Schieben Sie den Riegel nach oben.

1. Schalten Sie den NAS ein.

M.2-Solid-State-Drives installieren

Warnung

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.

- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Anmerkung

QNAP empfiehlt, Kühlkörper auf den M.2-SSD-Controllern zu installieren, um die Kühleffizienz zu verbessern und eine konsistente Leistung sicherzustellen.

1. Schalten Sie das NAS aus.

2. Ziehen Sie das Netzkabel aus der Steckdose.

3. Stecken Sie alle Kabel und sonstige externe Komponenten ab.

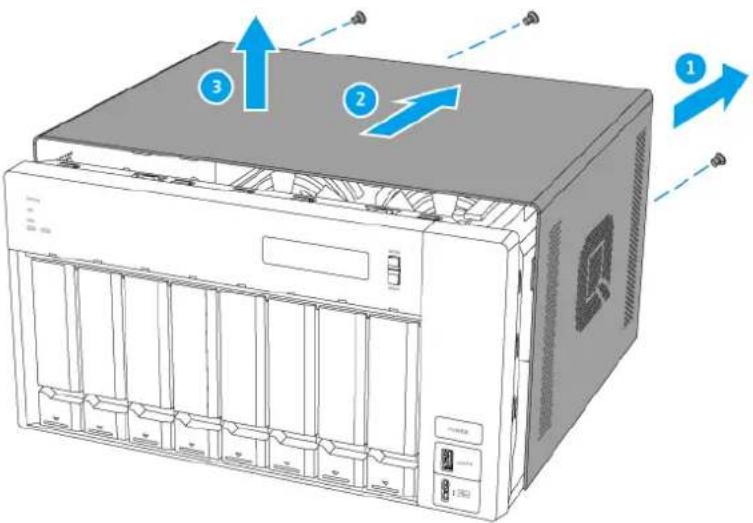

4. Entfernen Sie die Gehäuseabdeckung.

a. Entfernen Sie die Schrauben, mit denen die Abdeckung am Gehäuse befestigt ist.

b. Schieben Sie die Abdeckung zurück.

c. Ziehen Sie die Abdeckung hoch, bis sie vollständig vom Gehäuse getrennt ist.

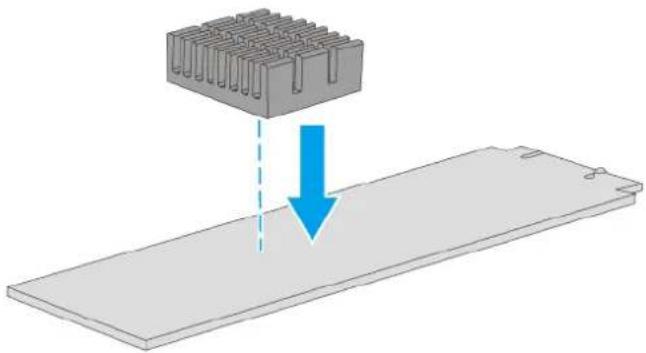

1. Installieren Sie einen Kühlkörper auf dem M.2-SSD.

a. Suchen Sie den Controller auf dem M.2 SSD.

Anmerkung

Die Controller-Position variiert je nach Modell und Hersteller des M.2-SSD.

Weitere Informationen finden Sie in der Dokumentation, oder wenden Sie sich an den Hersteller.

b.Entfernen Sie die Schutzfolie von der Unterseite des Kühlkörpers.

c.Installieren Sie den Kühlkörper auf dem Controller.

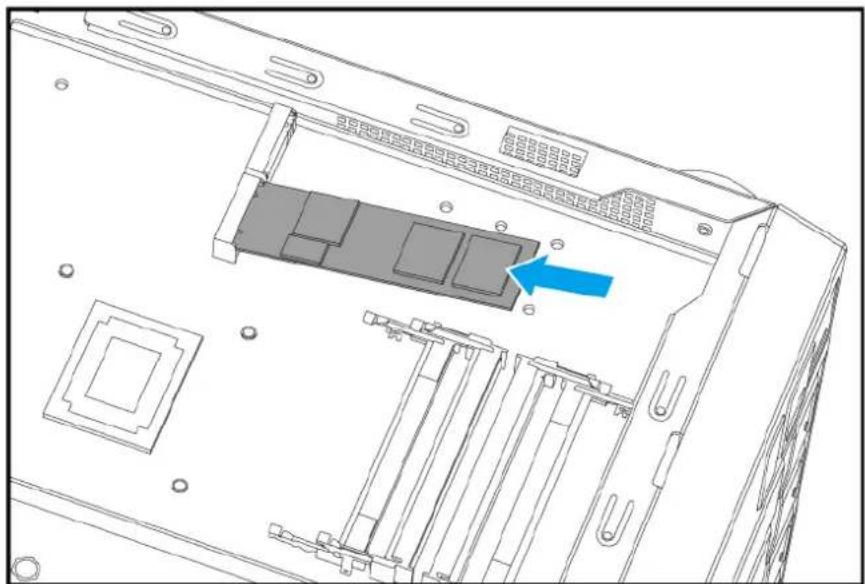

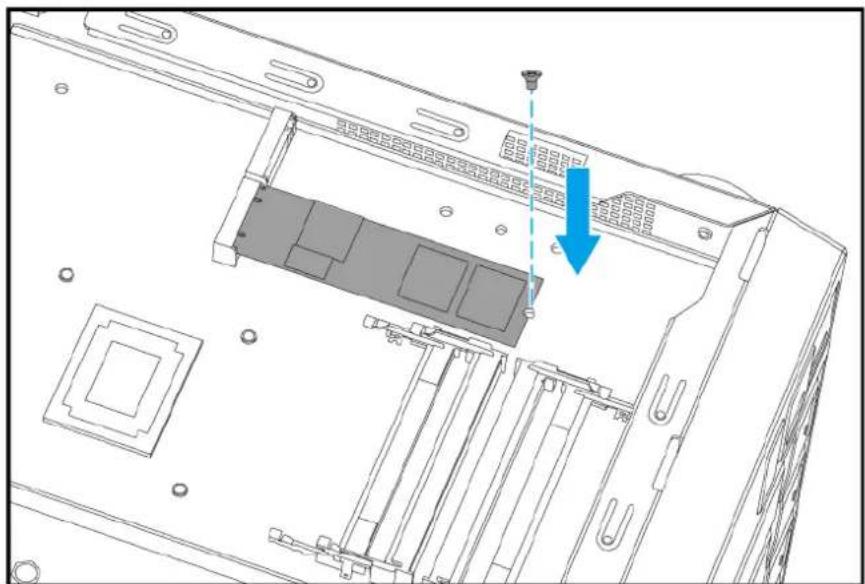

6.Installieren Sie das M.2-SSD.

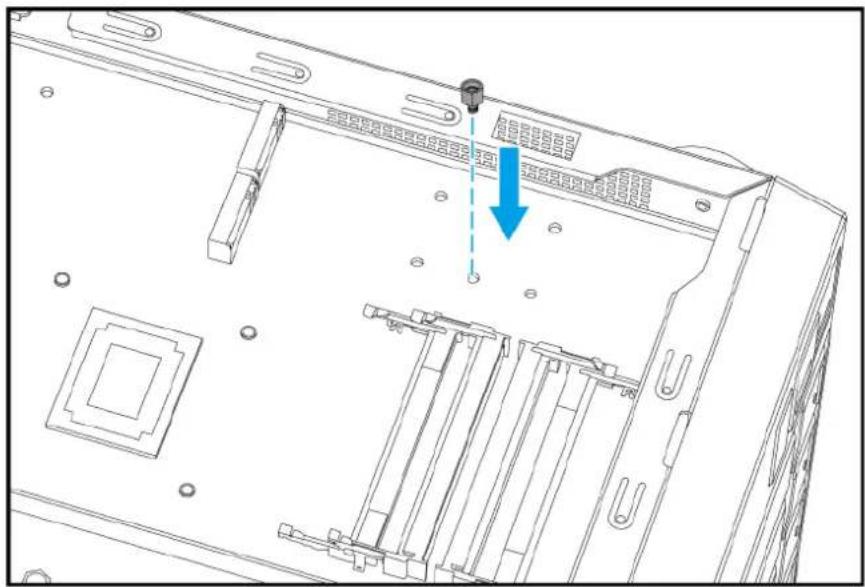

a. Bringen Sie die Riser-Schraube gemäß der M.2 SSD-Größe an der entsprechenden Position an.

b. Setzen Sie das M.2-SSD in den Steckplatz ein.

c.Bringen Sie die Flachkopfschraube an der Riser-Schraube an.

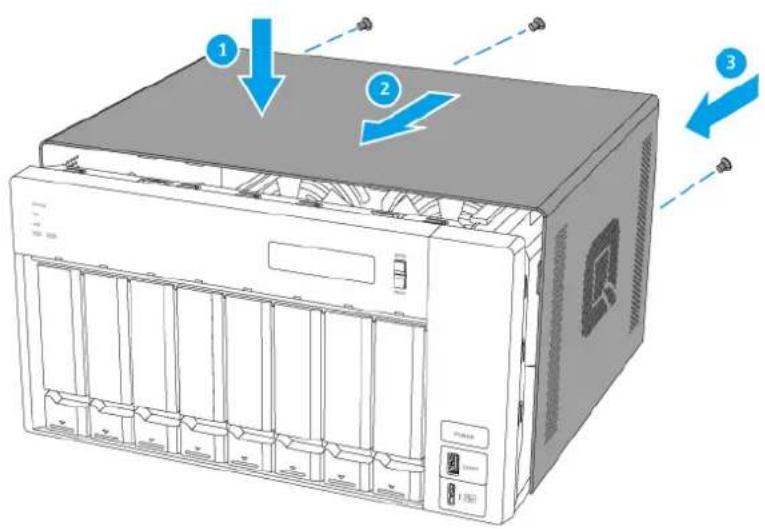

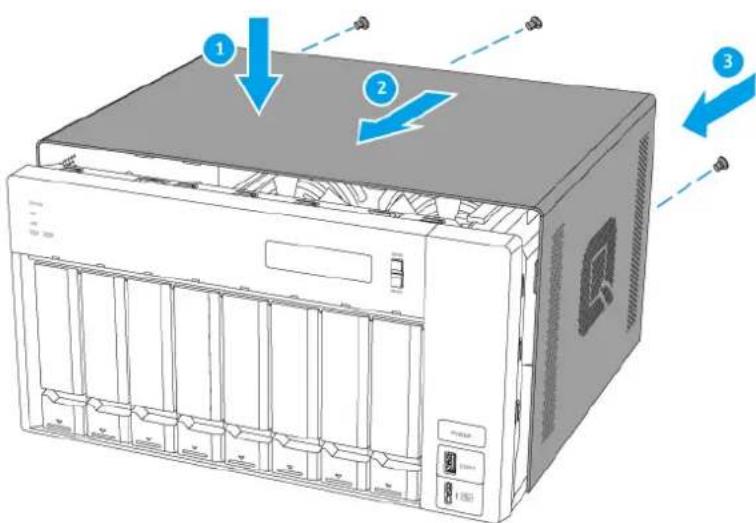

7.Bringen Sie die Gehäuseabdeckung wieder an.

a. Schieben Sie die Abdeckung nach unten, bis sie mit dem Gehäuse vollständig verbunden ist.

b.Schieben Sie die Abdeckung nach vorn.

c.Schrauben Sie die Schrauben in der Gehäuserückseite ein.

1. Schließen Sie alle Kabel und externen Komponenten wieder an.
2. Schließen Sie das Netzkabel an die Steckdose an.
3. Schalten Sie den NAS ein.

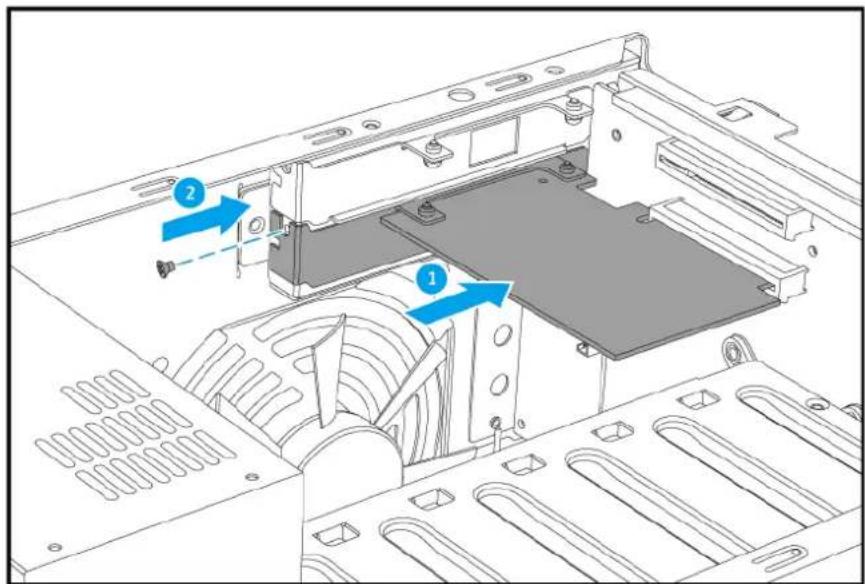

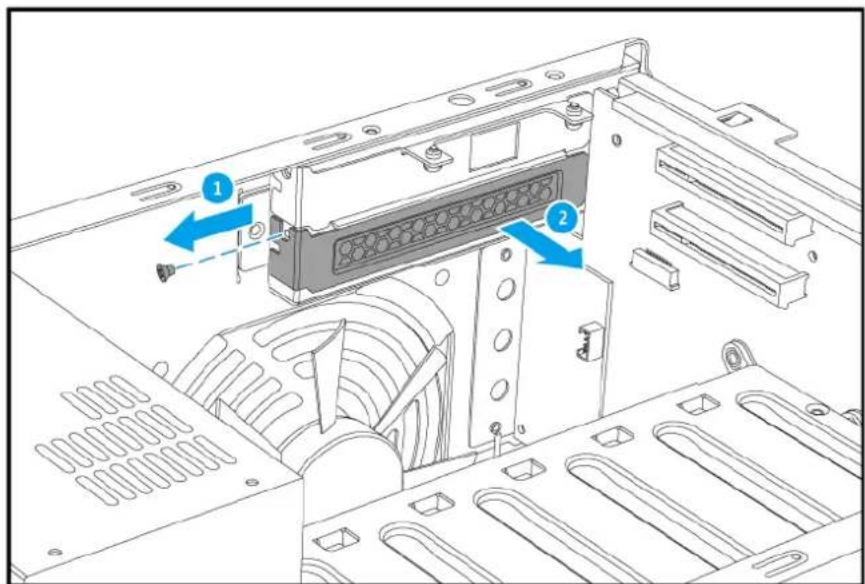

Erweiterungskarten installieren

Der NAS unterstützt ausgewählte Erweiterungskarten, die teilweise QNAP PCIe-Halterungen erfordern. Über die Firmenwebsite gekaufte QNAP-Erweiterungskarten werden mit für alle QNAP NAS-Modelle passenden Halterungen geliefert.

Einzelheiten zu unterstützten Erweiterungskarten und Halterungen finden Sie hier: www.qnap.com/compatibility.

Warnung

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

1. Überprüfen Sie auf der QNAP-Webseite, welche Erweiterungskarten und Halterungen von Ihrem Modell unterstützt werden.

a. Wechseln Sie zu www.qnap.com/compatibility.
b. Klicken Sie auf Nach NAS suchen.
c. Geben Sie die Anzahl der Einschübe und das Modell Ihres NAS an.
d. Wählen Sie unter Kategorie den Komponenten- oder Gerätetyp.
e. Suchen Sie in der Liste ein spezifisches Komponenten- oder Gerätemodell.

f. Optional: Klicken Sie auf das entsprechende Symbol Hinweis, um weitere Informationen anzuzeigen.

1. Schalten Sie das NAS aus.

3.Ziehen Sie das Netzkabel aus der Steckdose.

1. Stecken Sie alle Kabel und sonstige externe Komponenten ab.

2. Entfernen Sie die Gehäuseabdeckung.

a. Entfernen Sie die Schrauben, mit denen die Abdeckung am Gehäuse befestigt ist.
b.Schieben Sie die Abdeckung zurück.
c.Ziehen Sie die Abdeckung hoch, bis sie vollständig vom Gehäuse getrennt ist.

1. Entfernen Sie die PCIe-Steckplatz-Abdeckung.

a. Entfernen Sie die Schraube, mit der die Abdeckung am Gehäuse befestigt ist.
b.Ziehen Sie die Abdeckung weg vom Steckplatz.

7.Optional: Montieren Sie die QNAP-Halterung an der Erweiterungskarte.

a. Entfernen Sie alle Schrauben der bestehenden Halterung.
b.Ziehen Sie die Halterung vorsichtig von der Karte ab.
c. Montieren Sie mit denselben Schrauben die QNAP-Halterung an der Karte.
d.Vergewissern Sie sich, dass die Halterung fest sitzt.

1. Installieren Sie die Erweiterungskarte.

a.Halten Sie die Karte an den Rändern.
b.Setzen Sie die Karte in den Steckplatz ein.
c.Schrauben Sie die Schraube fest.

1. Bringen Sie die Gehäuseabdeckung wieder an.

a. Schieben Sie die Abdeckung nach unten, bis sie mit dem Gehäuse vollständig verbunden ist.
b.Schieben Sie die Abdeckung nach vorn.
c.Schrauben Sie die Schrauben in der Gehäuserückseite ein.

10.Schließen Sie alle Kabel und externen Komponenten wieder an.
11.Schließen Sie das Netzkabel an die Steckdose an.
12.Schalten Sie den NAS ein.

Speichermodule installieren

Das NAS verfügt über zwei Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Hinzufügen oder Aktualisieren der Speichermodule erhöhen. Bei mehreren Modulen verwenden Sie bitte ausschließlich QNAP-Speichermodule desselben Typs und derselben Kapazität, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben.

Stellen Sie beim Installieren der Module Folgendes sicher:

1. Ein Modul ist in Steckplatz 1 installiert.

2. Die Module werden paarweise installiert. Verwenden Sie beim Installieren zweier Module Steckplätze 1 und 3.

Für Details zur Steckplatznummerierung siehe Rechte Seite.

Warnung

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.

- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

1. Schalten Sie das NAS aus.

2. Ziehen Sie das Netzkabel aus der Steckdose.

3. Stecken Sie alle Kabel und sonstige externe Komponenten ab.

4. Entfernen Sie die Gehäuseabdeckung.

a. Entfernen Sie die Schrauben, mit denen die Abdeckung am Gehäuse befestigt ist.

b. Schieben Sie die Abdeckung zurück.

c. Ziehen Sie die Abdeckung hoch, bis sie vollständig vom Gehäuse getrennt ist.

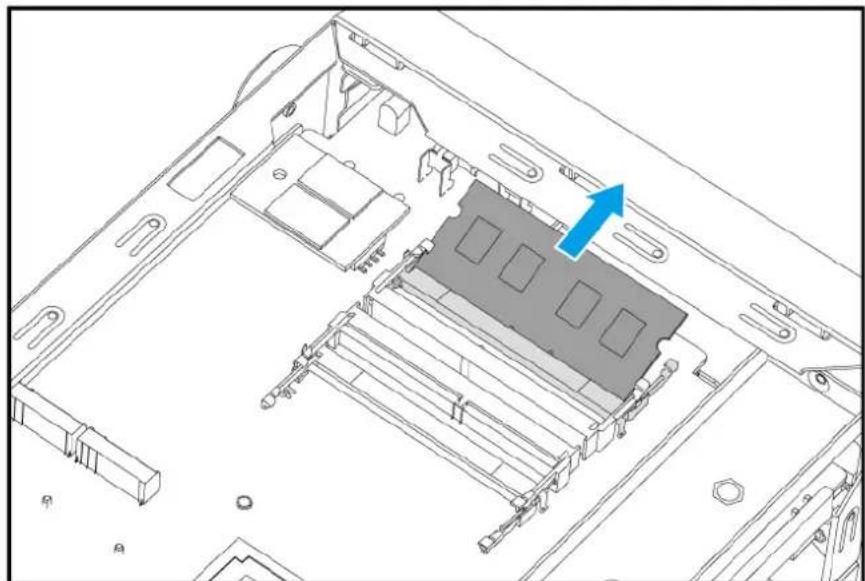

1. Entfernen Sie ein vorhandenenes Speichermodul.

a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln.

b. Greifen Sie das Modul an den Rändern an und ziehen Sie es vorsichtig aus dem Steckplatz heraus.

Warnung

Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen.

1. Installieren Sie ein neues Speichermodul.

a. Richten Sie die Einkerbung am Modul an der Erhebung im Steckplatz aus.

b.Setzen Sie das Modul in den Steckplatz ein.

c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind.

1. Bringen Sie die Gehäuseabdeckung wieder an.

a.Schieben Sie die Abdeckung nach unten, bis sie mit dem Gehäuse vollständig verbunden ist.

b.Schieben Sie die Abdeckung nach vorn.

c.Schrauben Sie die Schrauben in der Gehäuserückseite ein.

8.Schließen Sie alle Kabel und externen Komponenten wieder an.

1. Schließen Sie das Netzkabel an die Steckdose an.

2. Schalten Sie den NAS ein.

3. Vergewissern Sie sich, dass der NAS das Modul erkennt.

a. Melden Sie sich als Administrator bei QTS an.

b. Gehen Sie zu Systemsteuerung > System > Systemstatus > Hardwareinformationen.

c. Überprüfen Sie den Wert für Arbeitsspeicher gesamt.

QTS-Installation

Das TVS-x73e verwendet das QNAP-QTS-Betriebssystem. Sie können QTS auf folgende Weisen installieren.

Methode Beschreibung Anforderungen
Installation mittels Qfinder Pro (empfohlen)	Wenn der NAS mit Ihrem lokalen Netzwerk verbunden ist, können Sie wie folgt vorgehen:• Lokalisieren Sie den NAS mithilfe von Qfinder Pro.• Befolgen Sie die Schritte der intelligenten Installationsanleitung.Einzelheiten siehe QTS mittels Qfinder Pro installieren.	• Computer• Netzwerkkabel• Qfinder Pro-Installationsprogramm
Cloud-Installation Wenn der NAS mit dem Internet verbunden ist, können Sie wie folgt vorgehen:• Scannen Sie den QR-Code auf dem NAS.• Melden Sie sich bei Ihrem myQNAPcloud-Konto an.• Verwenden Sie CloudLink für den Fernzugriff auf Ihren NAS.• Befolgen Sie die Schritte der intelligenten Installationsanleitung.Einzelheiten siehe QTS mittels Cloud-Schlüssel installieren.	• Computer oder Mobilgerät• Netzwerkkabel• myQNAPcloud-Konto• CloudKey
Lokale Installation Wenn der NAS HDMI-Ausgabe unterstützt, können Sie wie folgt vorgehen:• Verbinden Sie den NAS mit der erforderlichen Hardware.• Befolgen Sie die Schritte der intelligenten Installationsanleitung.Einzelheiten siehe QTS mittels HDMI-Verbindung installieren.	• Monitor• HDMI-Kabel• USB-Tastatur oder Fernbedienung (nicht bei allen Modellen verfügbar)

QTS mittels Qfinder Pro installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht.

Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Schalten Sie den NAS ein.
2. Verbinden Sie den NAS mit Ihrem lokalen Netzwerk (LAN).
3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus.

Anmerkung

Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities.

1. Suchen Sie das NAS in der Liste, und doppelklicken Sie auf Namen oder IP-Adresse.

Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.

1. Führen Sie eine der folgenden Aktionen aus.

2. Um auf die neuste verfügbare Version zu überprüfen, klicken Sie auf Start. Der Assistent lädt die neueste verfügbare Version herunter, und das NAS wird nach Abschluss des Downloads neu gestartet. Wenn keine neuere Version verfügbar ist, zeigt der Assistent automatisch die Intelligente Installationsanleitung an.

3. Um die sofort einsatzbereite Version zu installieren, klicken Sie auf Überspringen.

4. Klicken Sie auf Intelligente Installationsanleitung starten.

5. Geben Sie die folgenden Informationen an.

6. NAS-Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

7. Kennwort: Geben Sie ein Kennwort mit 1-64 Zeichen Länge an. Das Kennwort kann jedes beliebige ASCII-Zeichen enthalten.

8. Klicken Sie auf Weiter.

9. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp

QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.
2. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
3. Klicken Sie auf Weiter.
4. Wählen Sie die Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten.
5. Klicken Sie auf Weiter.
6. Wählen Sie Datenträger später konfigurieren.

Anmerkung

Einzelheiten zum Konfigurieren von Datenträgern finden Sie im Abschnitt „Speichermanager“ des QTS-Benutzerhandbuchs.

1. Konfigurieren Sie die Datenträgereinstellungen.

a. Wählen Sie einen Volume-Typen.

b. Wählen Sie die Datenträger, die Sie zum Erstellen einer RAID-Gruppe verwenden möchten.

c. Optional: Wählen Sie einen RAID-Typen.

Anmerkung

Die Intelligente Installationsanleitung wählt den optimalen RAID-Typen basierend auf der Anzahl der ausgewählten Datenträger automatisch.

d. Optional: Wählen Sie Verschlüsseltes Datenträger-Volume und Suche nach fehlerhaften Blöcken.

1. Klicken Sie auf Weiter.

2. Wählen Sie Nein.

Anmerkung

- Wenn Sie Multimediafunktionen aktivieren, können Sie nach der Konfiguration der Datenträger im Speichermanager Multimedia-Anwendungen installieren.

- Einzelheiten zum Aktivieren der Multimediafunktionen in QTS finden Sie im Bereich „Systemadministration“ des QTS-Benutzerhandbuchs.

1. Klicken Sie auf Weiter.

2. Überprüfen Sie die Einstellungen.

3. Klicken Sie auf Übernehmen.

Eine Bestätigungsmeldung wird angezeigt.

Warnung

Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Bestätigen.

QTS wurde installiert.

QTS mittels USB QuickAccess installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht. Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Schalten Sie den NAS ein.
2. Verbinden Sie das NAS über den USB-Micro-B-Port auf der Vorderseite mit Ihrem Computer.
3. Führen Sie Qfinder Pro auf Ihrem Computer aus.

Anmerkung

Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities.

1. Suchen Sie den NAS in der Liste und doppelklicken Sie auf Namen oder IP-Adresse. Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.

2. Führen Sie eine der folgenden Aktionen aus.

3. Um auf die neuste verfügbare Version zu überprüfen, klicken Sie auf Start.
   Der Assistent lädt die neueste verfügbare Version herunter, und das NAS wird nach Abschluss des Downloads neu gestartet. Wenn keine neuere Version verfügbar ist, zeigt der Assistent automatisch die Intelligente Installationsanleitung an.

4. Um die sofort einsatzbereite Version zu installieren, klicken Sie auf Überspringen.

5. Klicken Sie auf Intelligente Installationsanleitung starten.

6. Geben Sie die folgenden Informationen an.

7. NAS-Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

8. Kennwort: Geben Sie ein Kennwort mit 1-64 Zeichen Länge an. Das Kennwort kann jedes beliebige ASCII-Zeichen enthalten.

9. Klicken Sie auf Weiter.

10. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp

QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.
2. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
3. Klicken Sie auf Weiter.
4. Wählen Sie die Arten der Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten.
5. Klicken Sie auf Weiter.
6. Wählen Sie Datenträger später konfigurieren.

Anmerkung

Einzelheiten zum Konfigurieren von Datenträgern finden Sie im Abschnitt „Speichermanager“ des QTS-Benutzerhandbuchs.

1. Konfigurieren Sie die Datenträgereinstellungen.

a. Wählen Sie einen Volume-Typen.
b. Wählen Sie die Datenträger, die Sie zum Erstellen einer RAID-Gruppe verwenden möchten.
c. Optional: Wählen Sie einen RAID-Typen.

Anmerkung

Die Intelligente Installationsanleitung wählt den optimalen RAID-Typen basierend auf der Anzahl der ausgewählten Datenträger automatisch.

d. Optional: Wählen Sie Verschlüsseltes Datenträger-Volume und Suche nach fehlerhaften Blöcken.

1. Klicken Sie auf Weiter.
2. Wählen Sie Nein.

Anmerkung

• Wenn Sie Multimediafunktionen aktivieren, können Sie nach der Konfiguration der Datenträger im Speichermanager Multimedia-Anwendungen installieren.

• Einzelheiten zum Aktivieren der Multimediafunktionen in QTS finden Sie im Bereich „Systemadministration“ des QTS-Benutzerhandbuchs.

• Klicken Sie auf Weiter.

• Überprüfen Sie die Einstellungen.
• Klicken Sie auf Übernehmen.

Es wird eine Bestätigungsmeldung angezeigt.

Warnung

Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Bestätigen.

QTS wurde installiert.

QTS mittels Cloud-Schlüssel installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht.

Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Schalten Sie den NAS ein.

2. Verbinden Sie den NAS mit dem Internet.

3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf:

4. Gehen Sie auf Ihrem Computer zu http://install.qnap.com/.

5. Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.

Auf der Webseite sind alle nicht initialisierten QNAP-NAS-Geräte im lokalen Netzwerk aufgelistet.

1. Suchen Sie Ihr NAS in der Liste, und klicken Sie dann auf Initialisieren.

Anmerkung

Wenn Ihr NAS nicht aufgelistet ist, folgen Sie den Anweisungen auf der Webseite, um den Cloud-Schlüssel auf dem NAS anzugeben.

Der Installationsassistent wird im Standardbrowser geöffnet.

1. Erstellen Sie ein Konto, oder melden Sie sich bei myQNAPcloud an.

Anmerkung

Sie müssen zurück zu dieser Seite wechseln, um die Installation abzuschließen, nachdem Sie ein Konto erstellt haben.

1. Geben Sie den myQNAPcloud-Gerätenamen für das NAS an.

Anmerkung

Der myQNAPcloud-Gerätename wird beim Fernzugriff auf das NAS verwendet.

1. Optional: Wählen Sie CloudLink.

Anmerkung

• CloudLink ermöglicht Ihnen Fernzugriff auf den NAS, ohne dass Sie Portweiterleitung auf Ihrem Router konfigurieren müssen. Um remote auf den NAS zuzugreifen, melden Sie sich bei QTS an oder nutzen Sie mobile Apps.

• Sie können auch die CloudLink-App auf dem NAS installieren und so CloudLink aktivieren.

• Klicken Sie auf Weiter.

Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.

1. Führen Sie eine der folgenden Aktionen aus.

2. Um auf die neuste verfügbare Version zu überprüfen, klicken Sie auf Start.
   Der Assistent lädt die neueste verfügbare Version herunter, und das NAS wird nach Abschluss des Downloads neu gestartet. Wenn keine neuere Version verfügbar ist, zeigt der Assistent automatisch die Intelligente Installationsanleitung an.

3. Um die sofort einsatzbereite Version zu installieren, klicken Sie auf Überspringen.

4. Klicken Sie auf Intelligente Installationsanleitung starten.

5. Geben Sie die folgenden Informationen an.

6. NAS-Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

7. Kennwort: Geben Sie ein Kennwort mit 1-64 Zeichen Länge an. Das Kennwort kann jedes beliebige ASCII-Zeichen enthalten.

8. Klicken Sie auf Weiter.

9. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp

QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.

2. Wählen Sie IP-Adresse automatisch beziehen (DHCP).

3. Klicken Sie auf Weiter.

4. Wählen Sie die Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten.

5. Klicken Sie auf Weiter.

6. Wählen Sie Datenträger später konfigurieren.

Anmerkung

Einzelheiten zum Konfigurieren von Datenträgern finden Sie im Abschnitt „Speichermanager“ des QTS-Benutzerhandbuchs.

1. Konfigurieren Sie die Datenträgereinstellungen.

a. Wählen Sie einen Volume-Typen.
b. Wählen Sie die Datenträger, die Sie zum Erstellen einer RAID-Gruppe verwenden möchten.
c. Optional: Wählen Sie einen RAID-Typen.

Anmerkung

Die Intelligente Installationsanleitung wählt den optimalen RAID-Typen basierend auf der Anzahl der ausgewählten Datenträger automatisch.

d. Optional: Wählen Sie Verschlüsseltes Datenträger-Volume und Suche nach fehlerhaften Blöcken.

1. Klicken Sie auf Weiter.
2. Wählen Sie Nein.

Anmerkung

• Wenn Sie Multimediafunktionen aktivieren, können Sie nach der Konfiguration der Datenträger im Speichermanager Multimedia-Anwendungen installieren.

• Einzelheiten zum Aktivieren der Multimediafunktionen in QTS finden Sie im Bereich „Systemadministration“ des QTS-Benutzerhandbuchs.

• Klicken Sie auf Weiter.

• Überprüfen Sie die Einstellungen.
• Klicken Sie auf Übernehmen.

Eine Bestätigungsmeldung wird angezeigt.

Warnung

Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Bestätigen.

QTS wurde installiert.

QTS mittels HDMI-Verbindung installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht. Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Verbinden Sie einen HDMI-Monitor mit dem NAS.

2. Schließen Sie eine USB-Tastatur am NAS an oder bereiten Sie die QNAP IR-Fernbedienung vor (nicht bei allen Modellen verfügbar).

3. Schalten Sie den NAS ein. Der Willkommensbildschirm der intelligenten Installationsanleitung wird angezeigt.

4. Wählen Sie Intelligente Installationsanleitung starten.

5. Wählen Sie Nein, diesen Vorgang überspringen. Wenn Sie Multimediafunktionen aktivieren, können Sie nach der Konfiguration der Datenträger im Speichermanager Multimedia-Anwendungen installieren. Einzelheiten zum Aktivieren der Multimediafunktionen in QTS finden Sie im Bereich „Systemadministration“ des QTS-Benutzerhandbuchs.

6. Wählen Sie Später konfigurieren. Einzelheiten zum Konfigurieren von Datenträgern finden Sie im Abschnitt „Speichermanager“ des QTS-Benutzerhandbuchs.

7. Überprüfen Sie die Einstellungen.

8. Klicken Sie auf Weiter.

9. Überprüfen Sie die Einstellungen.

10. Klicken Sie auf Weiter. Der Bestätigungsbildschirm wird angezeigt.

Warnung

Wenn Sie auf Weiter klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Weiter. QTS wurde installiert.

4. Grundlegende Bedienung

Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS.

Netzschalter

Aktion Benutzeraktion Ergebnis
Einschalten Taste einmal drücken.	NAS wird eingeschaltet.
Ausschalten Taste 1,5 Sekunden lang gedrückt halten.	NAS wird ausgeschaltet.
Ausschalten erzwingen Taste 5 Sekunden lang gedrückt halten.	NAS wird heruntergefahren.WichtigVerwenden Sie diese Methode nur, wenn der NAS nicht mehr reagiert.

Reset-Taste

Aktion Benutzeraktion Ergebnis
Grundlegende Systemrücksetzung	Taste 3 Sekunden lang gedrückt halten.	Folgende Einstellungen werden auf die Standardwerte zurückgesetzt:Systemadministratorkennwort: adminTCP/IP-Konfiguration:IP-Adresseinstellungen automatisch über DHCP beziehenJumbo Frames deaktivierenWenn die Portbündelung aktiviert ist (nur Multi-LAN-Modelle), wird der Portbündelungsmodus auf „Aktive Sicherung (Ausfallschutz)“ zurückgesetzt.Systemport: 8080 (Systemserviceport)Sicherheitsstufe: Niedrig (alle Verbindungen erlauben)LCD-Anzeigekennwort: (leer)VLAN: Deaktiviert
Erweiterte Systemrücksetzung	Taste 15 Sekunden lang gedrückt halten.	Die werkseitigen Standardeinstellungen werden wiederhergestellt.Um alte Daten nach einer erweiterten Systemrücksetzung abzurufen, stellen Sie die frühere Ordnerstruktur auf dem NAS wieder her.

USB-One-Touch-Kopiertaste

Mit der USB-One-Touch-Kopiertaste können Sie gesicherte Daten von einem externen USB-Gerät zum NAS oder umgekehrt kopieren.

Diese Funktion unterstützt inkrementelle Sicherung. Der NAS kopiert ausschließlich jene Dateien, die nach der letzten Sicherung geändert oder hinzugefügt wurden.

Weitere Informationen zum Konfigurieren der USB-One-Touch-Kopie finden Sie im QTS-Benutzerhandbuch.

LCD-Anzeige

Über die LCD-Anzeige können Sie die folgenden Aktionen durchführen:

• NAS neu starten und ausschalten
- LCD-Anzeigekennwort konfigurieren oder ändern
- Netzwerkeinstellungen anzeigen und konfigurieren
- Informationen zu System, physischen Datenträgern und Volumes anzeigen

TCP/IP-Einstellungen anzeigen

Für jeden Netzwerkadapter auf dem NAS können Sie die folgenden Einstellungen anzeigen:

• IP-Adresse
• Subnetzmaske
• Standard-Gateway
• Primärer DNS

• Sekundärer DNS

• Drücken Sie Enter (Eingabe) oder Select (Auswahl).
  Auf der Anzeige werden NAS-Name und QTS-Version angezeigt.

• Drücken und halten Sie Enter für 2 Sekunden.
  Auf der Anzeige wird Main Menu 1 (Hauptmenü 1). TCP/IP angezeigt.
• Drücken und halten Sie die Enter-Taste.
  Auf der Anzeige wird die IP-Adresse des ersten Netzwerkadapters angezeigt.
• Drücken und halten Sie Select, um den nächsten TCP/IP-Bildschirm anzuzeigen.
• Optional: Wiederholen Sie Schritt 4 je nach Bedarf.

TCP/IP-Einstellungen konfigurieren

Für jeden Netzwerkadapter auf dem NAS können Sie die folgenden Einstellungen konfigurieren:

• IP-Adresse
• Subnetzmaske
• Standard-Gateway
• Primärer DNS

• Sekundärer DNS

• Drücken Sie Enter (Eingabe) oder Select (Auswahl).

Auf der Anzeige werden NAS-Name und QTS-Version angezeigt.

1. Drücken und halten Sie Enter für 2 Sekunden.

Auf der Anzeige wird Main Menu 1 (Hauptmenü 1). TCP/IP angezeigt.

1. Drücken und halten Sie die Enter-Taste.

Auf der Anzeige wird die IP-Adresse des ersten Netzwerkadapters angezeigt.

1. Drücken Sie wiederholt die Select-Taste, bis auf der Anzeige Netzwerkeinstellungen aufrufen angezeigt wird.

2. Drücken und halten Sie die Enter-Taste.

Auf der Anzeige werden konfigurierbare Netzwerkeinstellungen angezeigt.

1. Drücken Sie Select und Enter, um die Einstellungen zu konfigurieren.

Taste Nutzung
Enter (Eingabe) • Konfigurationsbildschirm anzeigen.	Zum nächsten Element in einem Konfigurationsbildschirm wechseln.
Select (Auswahl) • Zum nächsten Element in einem Menü wechseln.	Einen Wert in einem Konfigurationsbildschirm ändern.

Datenträgerinformationen anzeigen

Auf der LCD-Anzeige können Temperatur und Kapazität aller im NAS installierten Datenträger angezeigt werden.

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).

Auf der Anzeige werden NAS-Name und QTS-Version angezeigt.

1. Drücken und halten Sie Enter für 2 Sekunden.

Auf der Anzeige wird Main Menu 1 (Hauptmenü 1). TCP/IP angezeigt.

1. Drücken Sie wiederholt die Enter-Taste, bis auf der Anzeige Main Menu 2 (Hauptmenü 2).

Physical disk (Physischer Datenträger) angezeigt wird.

1. Drücken und halten Sie die Enter-Taste.

Auf der Anzeige werden Temperatur und Kapazität des Datenträgers in Steckplatz 1 angezeigt.

1. Drücken und halten Sie die Select-Taste.

Auf der Anzeige werden Temperatur und Kapazität des nächsten Datenträgers angezeigt.

1. Optional: Wiederholen Sie Schritt 5 je nach Bedarf.

Volume-Informationen anzeigen

Auf der LCD-Anzeige werden Name und Kapazität jedes Volumes angezeigt.

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).

Auf der Anzeige werden NAS-Name und QTS-Version angezeigt.

1. Drücken und halten Sie Enter für 2 Sekunden.

Auf der Anzeige wird Main Menu 1 (Hauptmenü 1). TCP/IP angezeigt.

1. Drücken Sie wiederholt die Enter-Taste, bis auf der Anzeige Main Menu 3 (Hauptmenü 3). Volume angezeigt wird.
2. Drücken und halten Sie die Enter-Taste. Auf der Anzeige werden Name und Kapazität des ersten Volumes angezeigt.
3. Drücken und halten Sie die Select-Taste. Auf der Anzeige werden Name und Kapazität des nächsten Volumes angezeigt.
4. Optional: Wiederholen Sie Schritt 5 je nach Bedarf.

Systeminformationen anzeigen

Auf der LCD-Anzeige können CPU-Temperatur, Systemtemperatur und Systemlüfterdrehzahl angezeigt werden.

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).
   Auf der Anzeige werden NAS-Name und QTS-Version angezeigt.
2. Drücken und halten Sie Enter für 2 Sekunden.
   Auf der Anzeige wird Main Menu 1 (Hauptmenü 1). TCP/IP angezeigt.
3. Drücken Sie wiederholt die Enter-Taste, bis auf der Anzeige Main Menu 4 (Hauptmenü 4). System.
4. Drücken und halten Sie die Enter-Taste.
   Auf der Anzeige werden CPU- und Systemtemperatur angezeigt.
5. Drücken und halten Sie die Select-Taste.
   Auf der Anzeige wird die Systemlüfterdrehzahl angezeigt.

NAS ausschalten

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).
   Auf der Anzeige werden NAS-Name und QTS-Version angezeigt.
2. Drücken und halten Sie Enter für 2 Sekunden.
   Auf der Anzeige wird Main Menu 1 (Hauptmenü 1). TCP/IP angezeigt.
3. Drücken Sie wiederholt die Enter-Taste, bis auf der Anzeige Main Menu 5 (Hauptmenü 5). Shut down (Herunterfahren) angezeigt wird.
4. Drücken und halten Sie die Enter-Taste. NAS wird ausgeschaltet.

NAS neu starten

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).
   Auf der Anzeige werden NAS-Name und QTS-Version angezeigt.
2. Drücken und halten Sie Enter für 2 Sekunden.
   Auf der Anzeige wird Main Menu 1 (Hauptmenü 1). TCP/IP angezeigt.
3. Drücken Sie wiederholt die Enter-Taste, bis auf der Anzeige Main Menu 6 (Hauptmenü 6). Reboot (Neustart) angezeigt wird.
4. Drücken und halten Sie die Enter-Taste. NAS wird neu gestartet.

Das LCD-Kennwort ändern

Das Angeben eines Kennworts für das LCD-Panel verhindert unautorisierten Zugriff.

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).
   Auf der Anzeige werden NAS-Name und QTS-Version angezeigt.

2. Drücken und halten Sie Enter für 2 Sekunden.

Auf der Anzeige wird Main Menu 1 (Hauptmenü 1). TCP/IP angezeigt.

1. Drücken Sie wiederholt die Enter-Taste, bis auf der Anzeige Main Menu 7 (Hauptmenü 7). Password (Kennwort) angezeigt wird.

2. Drücken und halten Sie die Enter-Taste.

Der Bildschirm zur Kennwortänderung wird angezeigt.

1. Wählen Sie Yes (Ja) durch Drücken und Halten der Enter-Taste.

Der Bildschirm New Password (Neues Kennwort) wird angezeigt.

1. Drücken Sie auf Select (Auswahl) und Enter (Eingabe), um ein neues Kennwort einzugeben.

2. Geben Sie ein Kennwort mit 1-8 Zeichen Länge an. Das Kennwort darf ausschließlich Ziffern (0-9) enthalten.

3. Um ein Kennwort zu entfernen, lassen Sie das Feld "Password" leer.

Taste Verwendung
Enter (Eingabe)	Zum nächsten Element auf dem Bildschirm New Password (Neues Kennwort) wechseln.
Select (Auswahl)	Ziffern in den Bildschirmen Neues Kennwort und Kennwort verifizieren ändern.

1. Drücken Sie Enter (Eingabe).

Das NAS speichert das Kennwort.

LCD-Fehlermeldungen

Systemmeldung Beschreibung
Sys. Lüfterfehler Der Systemlüfter ist ausgefallen.
Sys. überhitzt Das System ist überhitzt.
Festplatte überhitzt Die Festplatte ist überhitzt.
CPU überhitzt Die CPU ist überhitzt.
Netzwerktrennung LAN 1, LAN 2, LAN3 und LAN 4 wurden im Ausfallschutz getrennt oder befinden sich im Lastausgleichsmodus.
LAN 1 getrennt Die LAN 1-Verbindung wurde getrennt.
LAN 2 getrennt Die LAN 2-Verbindung wurde getrennt.
LAN3 getrennt Die LAN 3-Verbindung wurde getrennt.
LAN4 getrennt Die LAN 4-Verbindung wurde getrennt.
Festplattenfehler Die Festplatte ist ausgefallen.
Vol 1 voll Das Volume ist voll.
Festplatte ausgeworfen	Die Festplatte wurde ausgeworfen.

SystemmeldungBeschreibung

Vol 1 herabgesetzt Das Volume befindet sich im herabgesetzten Modus.

Vol 1 ausgeworfen Das Volume wurde ausgeworfen.

Vol 1 inaktiv Das Volume ist nicht aktiviert.

LEDs

Wenn der NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und der NAS mit dem Netzwerk verbunden ist.

Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe Komponenten.

LEDStatus	Beschreibung
Systemstatus Blinkt abwechselnd alle 0,5 Sekunden grün und rot		Das Laufwerk wird formatiert.Der NAS wird initialisiert.Das Betriebssystem wird aktualisiert.RAID-Neuaufbau wird gerade durchgeführt.Online-RAID-Kapazitätserweiterung wird gerade durchgeführt.Online-RAID-Level-Migration wird gerade durchgeführt.
M.2 SSD Blinkt rot Das Laufwerk wird gesucht.
		Rot Es ist ein Lese-/Schreibfehler auf einem Laufwerk aufgetreten.
		Blinkt grün Es wird auf Daten zugegriffen.
		Grün Es kann auf das Laufwerk zugegriffen werden.
		Aus Kein Laufwerk erkannt.

Alarmsignalton

DauerFrequenz	Beschreibung
Kurzer Signalton (0,5 Sekunden)	1 • Der NAS fährt hoch.	Der NAS wird heruntergefahren (Softwareabschaltung).Der Benutzer hat die Reset-Taste gedrückt.Betriebssystem wurde aktualisiert.
	3 Der Benutzer hat versucht, NAS-Daten über den USB-Port an der Vorderseite auf ein externes Speichergerät zu kopieren, Daten können jedoch nicht kopiert werden.
Langer Signalton (1,5 Sekunden)	3 (alle 5 Minuten) Der Systemlüfter funktioniert nicht.
	2 • Das Datenträgervolume wird in Kürze voll ausgelastet sein.Das Datenträgervolume ist voll ausgelastet.Die Laufwerke befinden sich im herabgesetzten Modus.Der Benutzer hat mit dem Festplattenneuaufbau begonnen.Ein Laufwerk wird angeschlossen oder getrennt.
	1 • Der NAS wurde durch erzwungenes Abschalten ausgeschaltet (Hardwareabschaltung).Der NAS wurde eingeschaltet und ist betriebsbereit.

5. Problemlösung

Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung.

Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen

Wenn der NAS während der QTS-Installation durch Qfinder Pro oder myQNAPCloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein.

1. Schalten Sie den NAS aus.
2. Entfernen Sie sämtliche Laufwerke.
3. Schalten Sie den NAS ein.
4. Lokalisieren Sie den NAS mithilfe von Qfinder Pro oder myQNAPCloud.
5. Setzen Sie die Laufwerke wieder ein.
6. Setzen Sie die QTS-Installation fort.

Hot-Swapping von ausgefallenen Festplatten

Der NAS unterstützt in den folgenden Situationen den Austausch von Festplatten im laufenden Betrieb:

• RAID 1: Ein Mitgliedslaufwerk fällt aus
• RAID 5: Ein Mitgliedslaufwerk fällt aus
- RAID 6: Ein oder zwei Mitgliedslaufwerke fallen aus.

1. Melden Sie sich bei QTS an.
2. Gehen Sie zu Hauptmenü > Speichermanager > Speicher > Datenträger/VJBOD.
3. Suchen Sie die ausgefallene Festplatte.
4. Bereiten Sie eine neue Festplatte mit mindestens derselben Kapazität wie die ausgefallene Festplatte vor.
5. Entfernen Sie die ausgefallene Festplatte vom NAS.
6. Warten Sie 20 Sekunden oder bis der NAS zwei Signaltöne ausgibt.
7. Entfernen Sie die ausgefallene Festplatte aus dem Festplatteneinsatz.
8. Installieren Sie die neue Festplatte im Festplatteneinsatz.

9. Installieren Sie die neue Festplatte. Der NAS gibt zwei Signaltöne aus.

10. Gehen Sie zu Hauptmenü > Speichermanager > Speicherplatz.

11. Suchen Sie das Volume, das die neue Festplatte enthält, und vergewissern Sie sich, dass der Status Rebuilding (Wiederaufbau) lautet.

Wiederherstellung versehentlich entfernter funktionsfähiger Festplatten

Der NAS unterstützt exklusive RAID-Wiederherstellung, um ausgefallene RAID Datenträger-Volumes nach dem unbeabsichtigten Trennen oder Entfernen von Festplatten wiederherzustellen. Benutzer können ein inaktives RAID 1-, RAID 5- oder RAID 6-Volume im herabgesetzten Modus bzw. eine inaktive RAID 0- und JBOD-Konfiguration im Normalzustand wiederherstellen.

Datenträgervolume Unterstützung RAID-Wiederherstellung		Max. Anzahl entfernter Festplatten
Einzeln Nein /
JBOD Ja 1
RAID 0 Ja 1
RAID 1 Ja 1
RAID 5 Ja 2
RAID 6 Ja 3
RAID 10 Nein /

Support und sonstige Ressourcen

QNAP stellt folgende Ressourcen bereit:

Ressourcen- URL
Dokumentation http://docs.qnap.com
Helpdesk http://helpdesk.qnap.com
Downloads http://download.qnap.com
Community-Forum http://forum.qnap.com/

6. Glossar

CloudKey

Jedem NAS-Gerät zugewiesener einzigartiger 8-stelliger Code

CloudLink

Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen

myQNAPcloud

Bietet verschiedene externe Zugriffsdienste, wie DDNS und CloudLink

myQNAPcloud-ID

E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde

Qfinder Pro

Ermöglicht Ihnen, QNAP NAS-Geräte in Ihrem LAN zu finden und darauf zuzugreifen

QTS

QNAP NAS-Betriebssystem

7. Hinweise

Dieses Kapitel enthält Hinweise zu Garantie, Haftungsausschluss, Lizenzierung und gesetzlichen Bestimmungen.

Eingeschränkte Garantie

QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/warranty, einsehen. Diese können von QNAP im eigenen Ermessen geändert werden.

Haftungsausschluss

Die in diesem Dokument enthaltenen Informationen werden im Zusammenhang mit Produkten von QNAP Systems, Inc. ("QNAP") bereitgestellt. Durch dieses Dokument wird weder ausdrücklich noch stillschweigend, weder durch rechtshemmenden Einwand noch anderweitig, eine Lizenz an geistigen Eigentumsrechten gewährt. Ausgenommen soweit in den QNAP-Geschäftsbedingungen für den Verkauf dieser Produkte vorgesehen, übernimmt QNAP keinerlei Haftung und weist jede ausdrückliche oder implizite Garantie in Bezug auf den Verkauf bzw. die Nutzung von QNAP-Produkten zurück, einschließlich Haftungen oder Garantien in Bezug auf die Eignung für einen bestimmten Zweck, Marktfähigkeit oder Verletzung von Patenten, Urheberrechten oder sonstigen Rechten am geistigen Eigentum.

Produkte von QNAP sind nicht für die Verwendung in medizinischen, lebensrettenden oder lebenserhaltenden Systemen, kritischen Kontroll- oder Sicherheitssystemen oder in nuklearen Einrichtungen vorgesehen.

Unter keinen Umständen übersteigt die Haftung von QNAP den Preis des Produktes bei unmittelbaren, mittelbaren, konkreten, beiläufigen oder Folgeschäden bzw. Schäden, die auf die Nutzung des Produkts, der zugehörigen Software oder der Dokumentation zurückzuführen sind. QNAP übernimmt keine ausdrückliche, implizite oder rechtlich vorgeschriebene Garantie und gewährt keine Zusicherungen für seine Produkte, Inhalte oder Nutzung dieser Dokumentation und zugehöriger Software, übernimmt insbesondere keine Garantie für Qualität, Leistungsfähigkeit, Marktfähigkeit oder Eignung für einen bestimmten Zweck. QNAP behält sich das Recht vor, seine Produkte, Software oder Dokumentation zu ändern, ohne Verpflichtung, natürliche oder juristische Personen zu benachrichtigen.

Es wird empfohlen, regelmäßig Sicherungskopien des Systems zu erstellen, um mögliche Datenverluste zu vermeiden. QNAP übernimmt keinerlei Verantwortung für Datenverluste oder -wiederherstellungen jeglicher Art.

Wenn Sie Komponenten gelieferter QNAP Produkte, wie etwa den NAS, zwecks Rückerstattung oder Wartung an uns senden müssen, verpacken Sie diese sorgfältig. Für Schäden aufgrund unsachgemäßer Verpackung wird keine Entschädigung gezahlt.

Änderungen sämtlicher Merkmale, Funktionalitäten und anderer Produktdaten sind ohne vorherige Ankündigung oder Verpflichtung vorbehalten. Änderungen der hierin enthaltenen Informationen ohne vorherige Ankündigung sind vorbehalten.

Darüber hinaus werden die Symbole ® und ™ im Text nicht verwendet.

GNU Public License

Mitteilung für FCC-Klasse B

FC

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Folgende zwei Bedingungen

müssen für die Inbetriebnahme erfüllt sein:

1. Dieses Gerät darf keine Störstrahlungen aussenden.
2. Dieses Gerät muss alle empfangenen Störstrahlungen hinnehmen, auch Störungen, die zu unerwünschtem Betrieb führen können.

Anmerkung

Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Vorschriften übereinstimmend befunden. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen Störungen beim Betrieb des Geräts in einem Wohngebiet gewährleisten. Dieses Gerät erzeugt und verbraucht Hochfrequenzenergie und kann diese abstrahlen. Wenn das Gerät nicht entsprechen dem Handbuch installiert und verwendet wird, können Störungen bei der Hochfrequenzübertragung auftreten. Allerdings ist nicht gewährleistet, dass bei bestimmten Installationen keine Störungen auftreten werden. Wenn diese Ausrüstung den Radio- oder Fernsehempfang stören sollte, was durch Aus- und Einschalten des Geräts festgestellt werden kann, kann der Anwender versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Die Empfangsantenne neu ausrichten oder an einem anderen Platz aufstellen.
- Den Abstand zwischen Gerät und Empfänger vergrößern.
- Das Gerät an eine Steckdose anschließen, deren Stromkreis nicht zum Stromkreis gehört, an den der Empfänger angeschlossen ist.
- Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Abhilfe bitten.

Wichtig

An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.

CE-Hinweis

C€

Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse B.

SJ/T 11364-2006

20
