Produkttyp	Satellitenschüssel
Marke	Zehnder
Modell	AX-Alu
Material	Aluminium
Durchmesser	80 cm
Gewicht	ca. 5 kg
Montageart	Wand- oder Mastmontage
Kompatibler Empfänger	Standard SAT-Receiver
Frequenzbereich	10.7 – 12.75 GHz
Polarisation	Linear (H/V) und zirkular
Anschluss	F-Stecker (75 Ohm)
Windlastbeständigkeit	Bis 120 km/h
Betriebstemperatur	-30 °C bis +60 °C
Reinigung	Mit weichem Tuch und milder Seifenlauge
Sicherheitshinweis	Montage nur durch Fachpersonal, Absturzgefahr
Ersatzteile	Erhältlich beim Hersteller oder Fachhändler
Reparatur	Nur durch autorisierte Servicestellen
Herstellergarantie	2 Jahre

Häufig gestellte Fragen - AX-Alu ZEHNDER

Wie wird die Zehnder AX-Alu Satellitenschüssel montiert?

Welchen Durchmesser hat die Schüssel?

Ist die Schüssel korrosionsbeständig?

Welche Satelliten können empfangen werden?

Kann die Schüssel an einer Hauswand montiert werden?

Wie wird die Schüssel ausgerichtet?

Was tun bei schlechtem Empfang?

Sind Ersatz-LNBs erhältlich?

Wie reinige ich die Satellitenschüssel?

Ist eine Genehmigung für die Montage erforderlich?

BEDIENUNGSANLEITUNG AX-Alu ZEHNDER

AUFBAU-/EINSTELLANLEITUNG

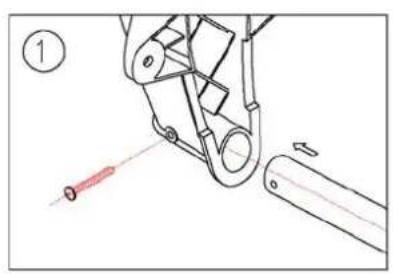

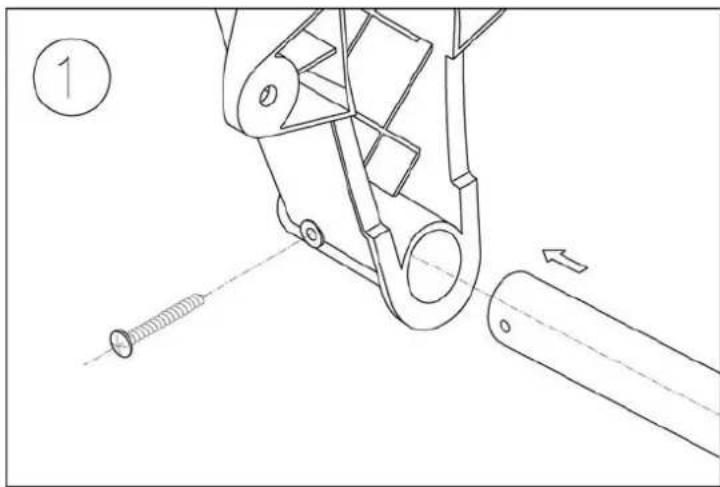

Schritt 1: Antenne zusammenbauen

(siehe auch vergrößerte Zeichnung auf letzter Seite)

In der Regel müssen die Schraubanschlüsse generell nach unten zeigen.

- Für die Distanz zwischen LNB und Spiegel ist eine mittlere Position in der LNB-Halterung zu wählen und bei schlechtem Empfang gegebenenfalls zu korrigieren.

Schritt 3: Wand-/Mastbefestigung

Die einfachste Montage erfolgt mit einer Wandhalterung (nicht im Lieferumfang enthalten).

Ebenso möglich ist eine Mastmontage, wie Sie sie von einer terrestrischen Antenne her kennen oder die Montage an einem Balkongeländer.

Schritt 3: Standortwahl der Antenne und Befestigung

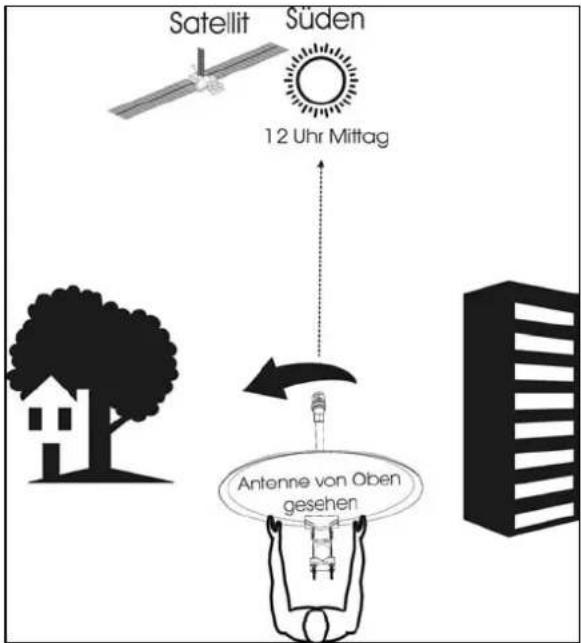

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.).

Bitte beachten Sie: Je weiter Sie im Westen Europas sind, desto weiter müssen Sie die Antenne nach Osten drehen (siehe Tabelle auf S.6, Azimut = Abweichung des Satelliten von Süden).

Satellit Süden 12 Uhr Mittag Antenne von Oben gesehen

Abb. 1

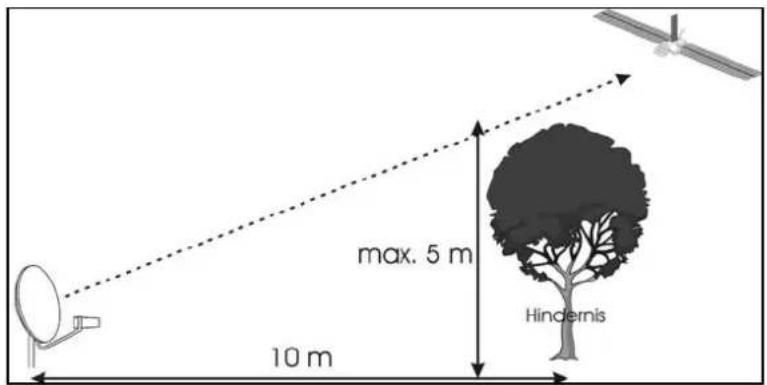

Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen, Abb. 2).

max. 5 m 10 m Hindernis

Abb. 2

Schritt 4: Welcher Satellit?

Standort und Richtung hängen maßgeblich an der Satellitenposition, auf die ausgerichtet werden soll.

Entscheiden Sie sich für den Satelliten mit den gewünschten Programmen, z.B. für Deutsche Programme: ASTRA 19,2° Ost.

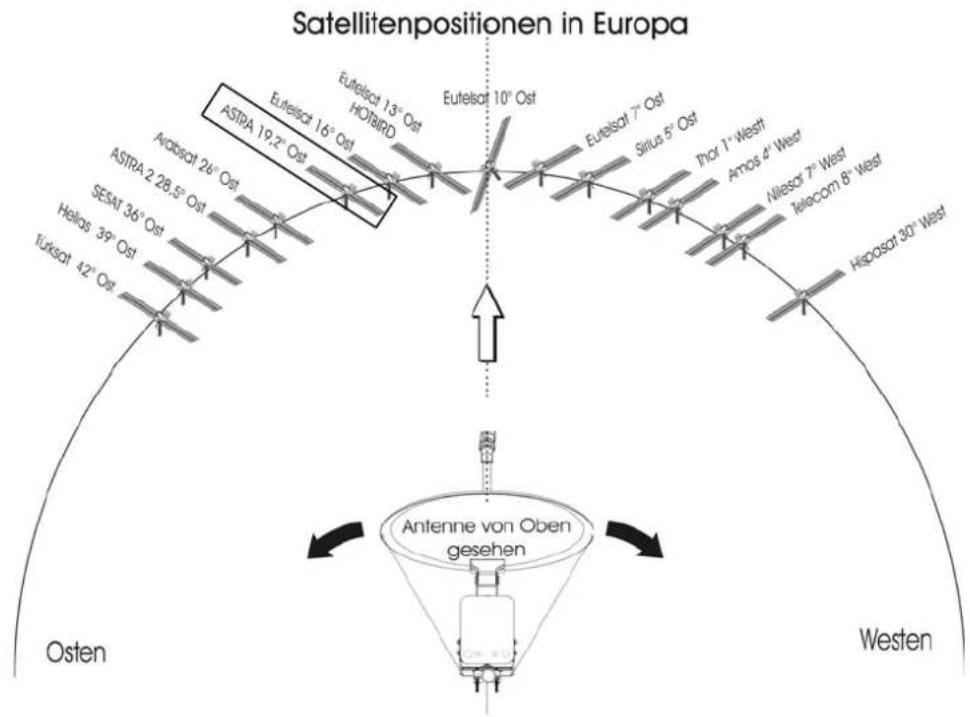

Satellitenpositionen in Europa Eutelsat 13° Ost HOTAIRD Eutelsat 16° Ost ASTRA 19,2° Ost Arobsat 26° Ost ASTRA 2,28,5° Ost SESAT 36° Ost Helios 39° Ost Turksat 42° Ost Eutelsat 10° Ost Eutelsat 7° Ost Sirius 5° Ost Thor 1° Westt Amos d' West Wilescr 7° West Telecom 8° West Hipsosat 30° West Osten Antenne von Oben gesehen Westen

Schritt 5: Steckermontage am Antennekabel

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

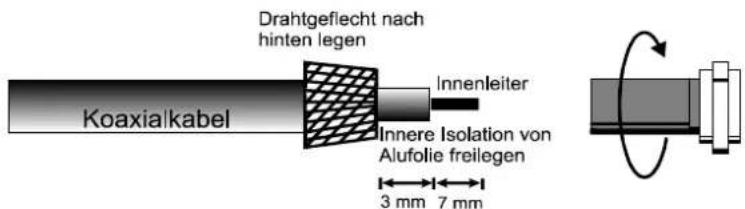

• Isolieren Sie das Kabel nach Skizze ab und
- Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

Drahtgeflecht nach hinten legen Innenleiter Koaxialkabel Innere Isolation von Alufolie freilegen 3 mm 7 mm

Achten Sie darauf, daß das Abschirmdrahtgeflecht und die Alufolie guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

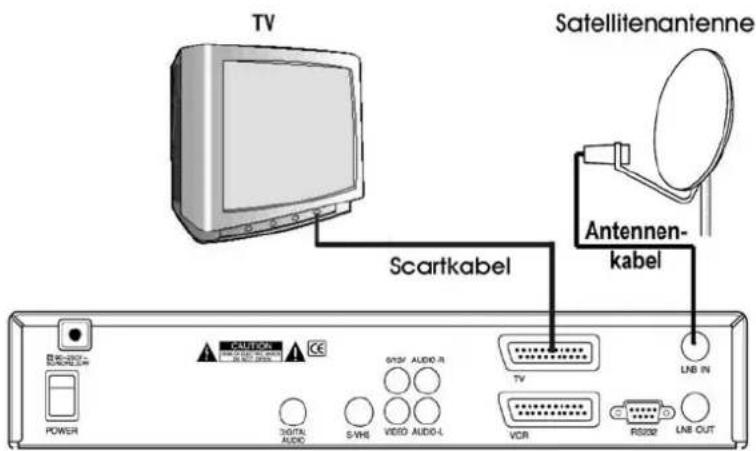

Schritt 6: Geräte anschließen

Nach Montage der Außeneinheit verbinden Sie nun TV und Antenne mit Ihrem Satellitenreceiver.

TV Scartkabel Satellitenantenne Antennen- kabel POWER COUNTER S-VRB AUDIO-R VCD AUDIO-L TV LNB IN VCR RS202 LNB OUT

Schritt 7: Geräte in Betrieb nehmen

• Schalten Sie Ihr TV-Gerät ein.
- Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)

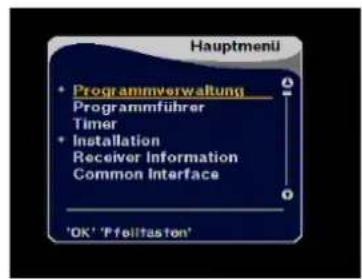

- Betätigen Sie auf der Receiver-Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen, z.B siehe nebenstehend.

- Schaltet Ihr TV-Gerät über ein Scartkabel nicht automatisch auf Receiverempfang, müssen Sie das TV-Gerät mit der AV-Taste Ihrer TV-Fernbedienung auf einen AV-Programmplatz schalten, so daß Sie das Hauptmenü sehen können.

Hauptmenü • Programmverwaltung Programmführer Timer • Installation Receiver Information Common Interface 'OK' 'P feillaston'

Das Hauptmenü muss auf dem Fernsehschirm zu sehen sein.

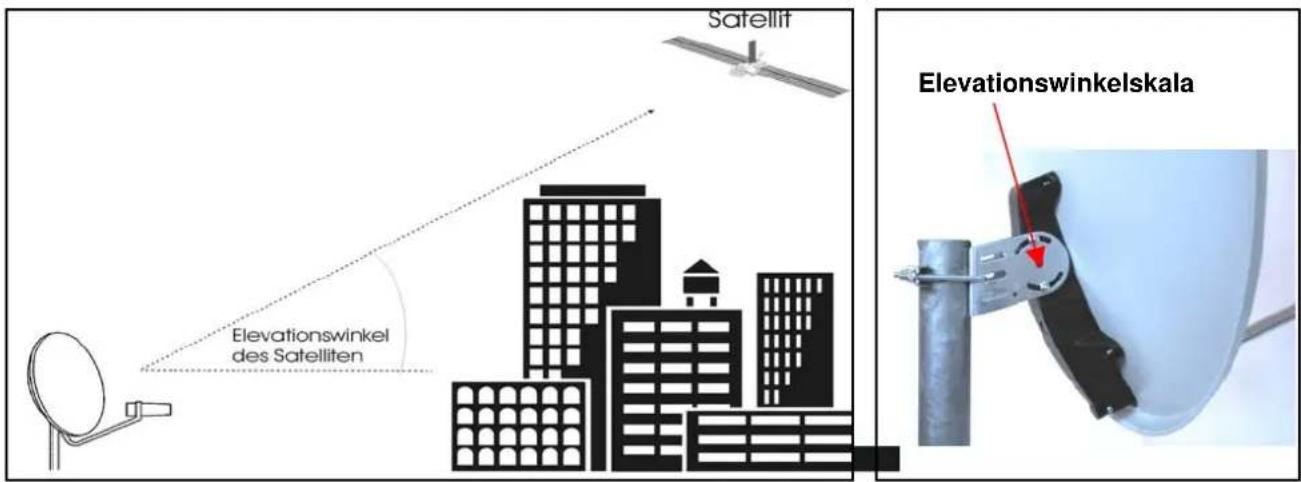

Schritt 8: Elevationswinkel an der Antenne einstellen

Der vertikale Einstellwinkel (Elevation) ist aus der Standorttabelle weiter hinten zu entnehmen. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

Satellit Elevationswinkel des Satelliten Elevationswinkelskala

Schritt 9: Ausrichten der Antenne

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 1 „ARD“ für ASTRA).

2. Vergleichen Sie nochmals anhand der Standorttabelle im Anhang die jetzige Elevationseinstellung (vertikaler Winkel).

3. Bei einem Analogreceiver beurteilen Sie den Erfolg der Ausrichtung anhand der Bildqualität des gewählten Programms.

4. Bei Digitalreceivern wechseln Sie in das Installationsmenü unter die Rubrik „Programme suchen“. In diesen Menüs finden Sie Signalpegel und Signalqualitätsanzeigen, die zur Beurteilung der Ausrichtung notwendig sind.

5. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen.

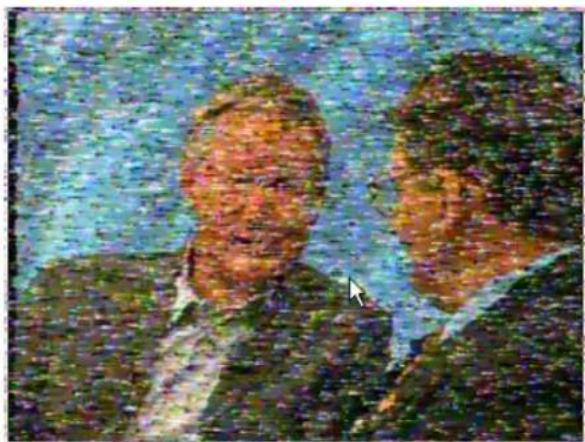

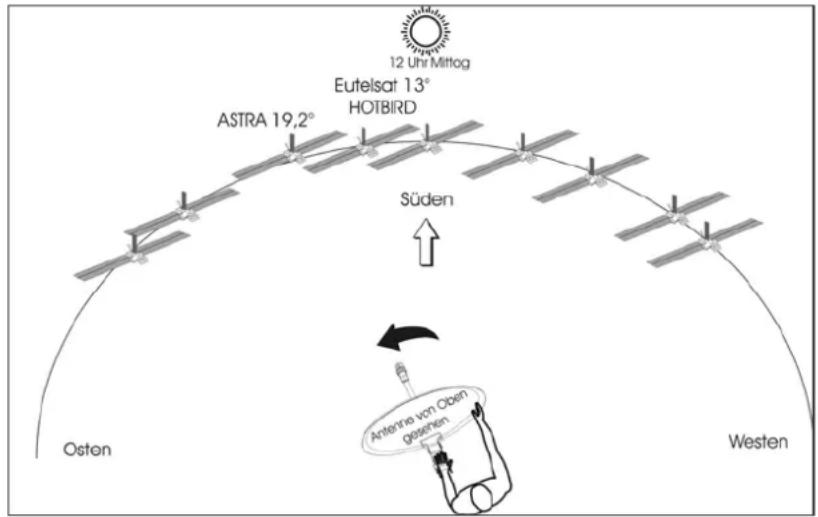

1. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST). Bei verauschtem Bild oder schwachem Signalpegel, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale

12 Uhr Mittog Eutelsat 13° HOTBIRD ASTRA 19,2° Süden Antenna von Osten gegenen Osten Westen

Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Berechnung des Signals benötigt wird.

1. Sollte beim ersten Drehen nur Rauschen oder ein zu schwacher Signalpegel zu empfangen sein, den vertikalen Winkel (Elevation) nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 6. beschrieben).
2. Bei optimierter Antennenausrichtung (gute Bildqualität oder gute Signalqualität und -pegel) alle Befestigungsschrauben gut anziehen.

3. Bei Digitalreceivern: Verlassen Sie mit der Taste MENU das Menü und kontrollieren Sie, ob die Programme auch wirklich kommen, sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie auf einem falschen Satelliten gelandet sind (z.B. bei Meldung „kein Signal“, „kein Videosignal“ oder „verschlüsselter Kanal“).

4. Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.

5. Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

Nutzen Sie unseren Service bei Fragen zur Installation, Bedienung, bei fehlenden Teilen oder bei möglichen Defekten:

Service-Hotline-Telefon: [phone] / -73 (Mo-Fr 8-12.00, 13-16.30 Uhr)
Service-Fax: [phone]
Service e-mail: [e-mail]
Homepage: www.zehnder-sat.de
Adresse:

D-78144 Tennenbronn / Germany, Weierhalden 37/1, Tel. [phone], Fax [phone]

http://www.Zehnder-SAT.de e-mail: [e-mail]

HEINRICH ZEHNDER GMBH SATELLITEN-EMPFANGSTECHNIK

Deutschland

Angaben für andere Satelliten finden Sie im Internet, z.B. www.satcodx.com oder über das Receiver-Menü
