Produkttyp	Satellitenschüssel
Marke	Zehnder
Modell	AX-SpecialEdition
Durchmesser	ca. 60 cm
Gewicht	ca. 3,5 kg
Material	Aluminium
LNB-Halterung	Ja
Kompatible Satelliten	ASTRA 19,2° Ost, Eutelsat 13° Ost, Hotbird 13° Ost, weitere
Montagearten	Wand-, Mast- oder Balkonmontage
Anschluss	F-Stecker, Koaxialkabel
Betriebstemperatur	-30 °C bis +60 °C
Lieferumfang	Spiegel, LNB, Halterung, Montagezubehör
Reinigung	Weiches Tuch und milde Seife; keine Lösungsmittel
Sicherheitshinweise	Aufstellung auf sicherem Untergrund, freie Sicht nach Süden erforderlich
Reparatur & Service	Service-Hotline: [phone] / -73
Hersteller	Heinrich Zehnder GmbH, Weierhalden 37/1, D-78144 Tennenbronn, Deutschland
Webseite	www.zehnder-sat.de
E-Mail-Service	[e-mail]
Garantie	2 Jahre (standard)
Zertifizierungen	CE

Häufig gestellte Fragen - AX-SpecialEdition ZEHNDER

Wie installiere ich die Satellitenschüssel AX-SpecialEdition?

Die Installation erfolgt in mehreren Schritten: Schritt 1: Antenne zusammenbauen, dabei Schraubanschlüsse nach unten zeigen. Schritt 2: Wand-/Mastbefestigung wählen (nicht im Lieferumfang enthalten). Schritt 3: Standort mit freier Sicht nach Süden wählen. Schritt 4: Satellitenposition festlegen (z.B. ASTRA 19,2° Ost). Schritt 5: F-Stecker am Koaxialkabel montieren. Schritt 6: Receiver, TV und Antenne verbinden. Schritt 7: Receiver einschalten und Menü aufrufen. Schritt 8: Elevationswinkel aus Tabelle einstellen. Schritt 9: Antenne horizontal ausrichten und optimieren.

Wie richte ich die Antenne auf den richtigen Satelliten aus?

Stellen Sie den Elevationswinkel (vertikal) laut Standorttabelle ein. Schalten Sie am Receiver auf einen Programmplatz des gewünschten Satelliten. Drehen Sie die Antenne langsam aus der Südposition horizontal (Azimut) in die Richtung des Satelliten (z.B. ASTRA 19,2° nach Osten). Beobachten Sie Signalpegel im Receiver-Menü und optimieren Sie durch leichtes Bewegen. Ziehen Sie alle Schrauben fest, sobald das Signal maximal ist.

Was tun, wenn kein Signal empfangen wird?

Überprüfen Sie: Freie Sicht nach Süden (keine Hindernisse), korrekte Elevation (ggf. um 1° ändern), Azimut (nochmals von Süden starten), F-Stecker auf korrekten Sitz und Kurzschlussfreiheit, Receiver-Einstellungen (falscher Satellit oder Kanal). Bei Digitalreceivern Geduld: Signalberechnung dauert einige Sekunden. Nutzen Sie die Signalpegelanzeige im Installationsmenü.

Wie schließe ich die Antenne an den Receiver an?

Verbinden Sie das Koaxialkabel mit je einem F-Stecker an der LNB-Buchse der Antenne und am LNB IN des Receivers. Der Receiver wird per Scartkabel oder HDMI mit dem TV verbunden. Schalten Sie den Receiver ein und wählen Sie den richtigen AV-Eingang am TV.

Welche Kabel und Stecker werden benötigt?

Benötigt werden ein Koaxialkabel (75 Ohm) und zwei F-Stecker. Die Montage der F-Stecker: Kabel abisolieren (7 mm Innenleiter, 3 mm Innenisolierung, Drahtgeflecht zurücklegen), Stecker aufdrehen, dabei Kurzschluss vermeiden. Optional: Scart- oder HDMI-Kabel für TV.

Wie pflege und reinige ich die Satellitenschüssel?

Reinigen Sie die Schüssel mit einem weichen Tuch und etwas milder Seifenlösung. Vermeiden Sie aggressive Lösungsmittel, da sie die Oberfläche beschädigen können. Entfernen Sie Schnee und Eis vorsichtig, um den Empfang nicht zu beeinträchtigen.

Kann ich die Schüssel auf einem Balkon montieren?

Ja, die Montage an einem Balkongeländer ist möglich. Verwenden Sie eine geeignete Halterung (nicht im Lieferumfang enthalten). Achten Sie auf freie Sicht nach Süden und ausreichende Stabilität der Befestigung.

Wie stelle ich den Elevationswinkel ein?

Der Elevationswinkel ist die vertikale Neigung der Antenne. Entnehmen Sie den Wert aus der Standorttabelle im Handbuch. Stellen Sie den Winkel an der Skala am Spiegelhalter ein. Bei schlechtem Empfang können kleine Korrekturen (<1°) nötig sein.

Was bedeuten die Begriffe Azimut und Elevation?

Azimut ist der horizontale Drehwinkel der Antenne, gemessen von Süden aus (z.B. ASTRA 19,2° Ost bedeutet 19,2° nach Osten von Süden). Elevation ist der vertikale Winkel (Höhe des Satelliten über dem Horizont). Beide müssen genau eingestellt werden (Toleranz <1°), um optimalen Empfang zu gewährleisten.

Wo finde ich den Kundendienst für die Zehnder AX-SpecialEdition?

Kundendienst erreichen Sie unter:
Telefon: [phone] / -73 (Mo-Fr 8-12, 13-16:30 Uhr)
Fax: [phone]
E-Mail: [e-mail]
Hersteller: Heinrich Zehnder GmbH, Weierhalden 37/1, D-78144 Tennenbronn, Deutschland, Web: www.zehnder-sat.de

BEDIENUNGSANLEITUNG AX-SpecialEdition ZEHNDER

AUFBAU-/EINSTELLANLEITUNG

Schritt 1: Antenne zusammenbauen

(siehe auch vergrößerte Zeichnung auf letzter Seite)

In der Regel müssen die Schraubanschlüsse generell nach unten zeigen.

- Für die Distanz zwischen LNB und Spiegel ist eine mittlere Position in der LNB-Halterung zu wählen und bei schlechtem Empfang gegebenenfalls zu korrigieren.

Schritt 3: Wand-/Mastbefestigung

Die einfachste Montage erfolgt mit einer Wandhalterung (nicht im Lieferumfang enthalten).

Ebenso möglich ist eine Mastmontage, wie Sie sie von einer terrestrischen Antenne her kennen oder die Montage an einem Balkongeländer.

Schritt 3: Standortwahl der Antenne und Befestigung

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.).

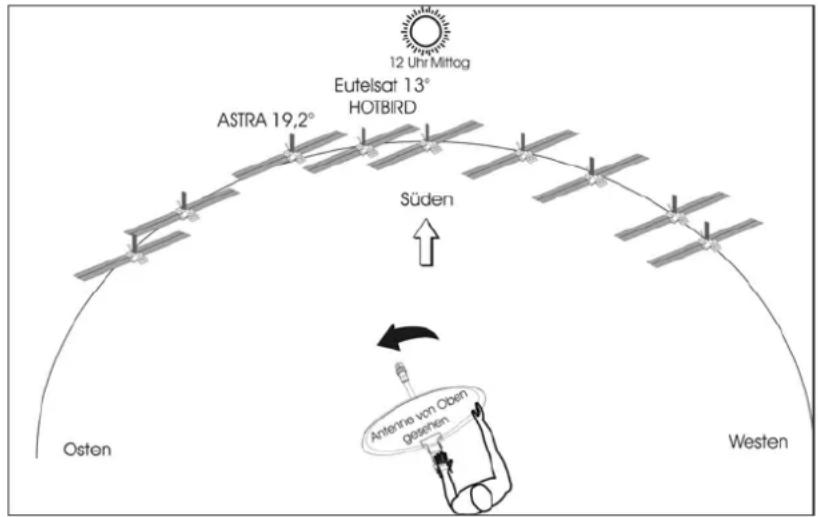

Bitte beachten Sie: Je weiter Sie im Westen Europas sind, desto weiter müssen Sie die Antenne nach Osten drehen (siehe Tabelle auf S.6, Azimut = Abweichung des Satelliten von Süden).

Abb. 1

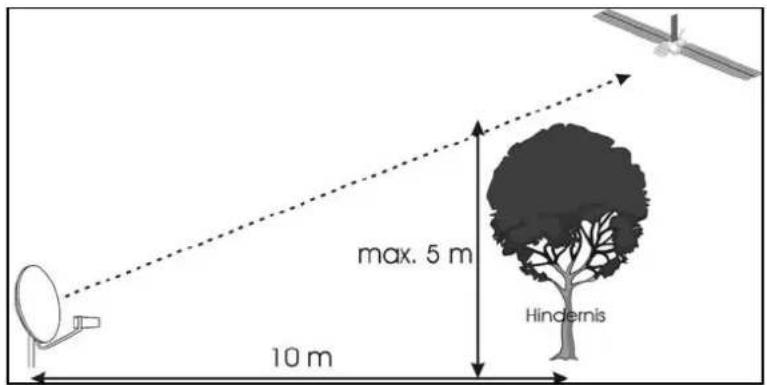

Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen, Abb. 2).

Abb. 2

Schritt 4: Welcher Satellit?

Standort und Richtung hängen maßgeblich an der Satellitenposition, auf die ausgerichtet werden soll.

Entscheiden Sie sich für den Satelliten mit den gewünschten Programmen, z.B. für Deutsche Programme: ASTRA 19,2° Ost.

Schritt 5: Steckermontage am Antennekabel

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

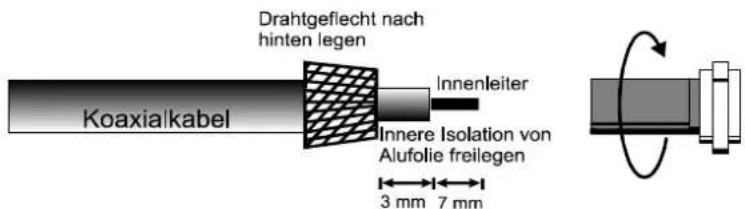

• Isolieren Sie das Kabel nach Skizze ab und
- Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

Achten Sie darauf, daß das Abschirmdrahtgeflecht und die Alufolie guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

Schritt 6: Geräte anschließen

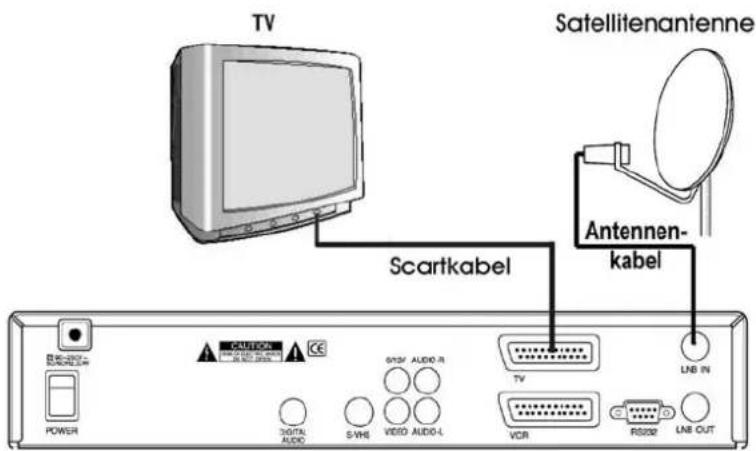

Nach Montage der Außeneinheit verbinden Sie nun TV und Antenne mit Ihrem Satellitenreceiver.

Schritt 7: Geräte in Betrieb nehmen

• Schalten Sie Ihr TV-Gerät ein.
- Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)

- Betätigen Sie auf der Receiver-Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen, z.B siehe nebenstehend.

- Schaltet Ihr TV-Gerät über ein Scartkabel nicht automatisch auf Receiverempfang, müssen Sie das TV-Gerät mit der AV-Taste Ihrer TV-Fernbedienung auf einen AV-Programmplatz schalten, so daß Sie das Hauptmenü sehen können.

Das Hauptmenü muss auf dem Fernsehschirm zu sehen sein.

Schritt 8: Elevationswinkel an der Antenne einstellen

Der vertikale Einstellwinkel (Elevation) ist aus der Standorttabelle weiter hinten zu entnehmen. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

Schritt 9: Ausrichten der Antenne

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 1 „ARD“ für ASTRA).

2. Vergleichen Sie nochmals anhand der Standorttabelle im Anhang die jetzige Elevationseinstellung (vertikaler Winkel).

3. Bei einem Analogreceiver beurteilen Sie den Erfolg der Ausrichtung anhand der Bildqualität des gewählten Programms.

4. Bei Digitalreceivern wechseln Sie in das Installationsmenü unter die Rubrik „Programme suchen“. In diesen Menüs finden Sie Signalpegel und Signalqualitätsanzeigen, die zur Beurteilung der Ausrichtung notwendig sind.

5. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen.

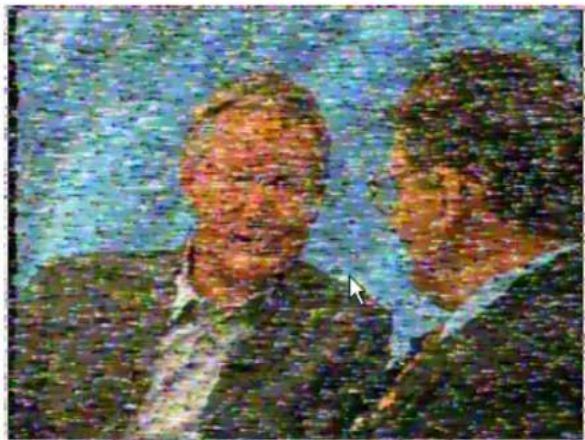

1. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST). Bei verauschtem Bild oder schwachem Signalpegel, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale

Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Berechnung des Signals benötigt wird.

1. Sollte beim ersten Drehen nur Rauschen oder ein zu schwacher Signalpegel zu empfangen sein, den vertikalen Winkel (Elevation) nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 6. beschrieben).
2. Bei optimierter Antennenausrichtung (gute Bildqualität oder gute Signalqualität und -pegel) alle Befestigungsschrauben gut anziehen.

3. Bei Digitalreceivern: Verlassen Sie mit der Taste MENU das Menü und kontrollieren Sie, ob die Programme auch wirklich kommen, sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie auf einem falschen Satelliten gelandet sind (z.B. bei Meldung „kein Signal“, „kein Videosignal“ oder „verschlüsselter Kanal“).

4. Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.

5. Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

Nutzen Sie unseren Service bei Fragen zur Installation, Bedienung, bei fehlenden Teilen oder bei möglichen Defekten:

Service-Hotline-Telefon: [phone] / -73 (Mo-Fr 8-12.00, 13-16.30 Uhr)
Service-Fax: [phone]
Service e-mail: [e-mail]
Homepage: www.zehnder-sat.de
Adresse:

D-78144 Tennenbronn / Germany, Weierhalden 37/1, Tel. [phone], Fax [phone]

http://www.Zehnder-SAT.de e-mail: [e-mail]

HEINRICH ZEHNDER GMBH SATELLITEN-EMPFANGSTECHNIK

Deutschland

Angaben für andere Satelliten finden Sie im Internet, z.B. www.satcodx.com oder über das Receiver-Menü
