Produkttyp	Satellitenschüssel
Modell	AX-Stahl
Marke	Zehnder
Durchmesser	80 cm
Material	Stahl, pulverbeschichtet
Farbe	Grau
Montageart	Wand- oder Mastmontage
Kompatibler LNB	Universal LNB (z.B. 0.1 dB Rauschmaß)
Frequenzbereich	10.7 – 12.75 GHz
Polarisierung	Linear (H/V)
Betriebstemperatur	−30°C bis +60°C
Gewicht	ca. 5 kg
Windlast	bis 120 km/h
Lieferumfang	Schüssel, Montageset, Montageanleitung
Sicherheit	Nur von Fachpersonal installieren; auf sichere Befestigung achten
Reinigung	Mit weichem, feuchtem Tuch und milder Seife reinigen
Entsorgung	Gemäß den örtlichen Elektro- und Elektronik-Altgeräte-Vorschriften
Garantie	2 Jahre

Häufig gestellte Fragen - AX-Stahl ZEHNDER

Wie installiere ich die Satellitenschüssel AX-Stahl?

Wählen Sie einen freien Standort mit Sicht zum Himmel (Süden). Montieren Sie die Schüssel mit dem mitgelieferten Montageset an einer stabilen Wand oder einem Mast. Stellen Sie sicher, dass die Halterung waagerecht ist. Befestigen Sie den LNB und schließen Sie das Koaxialkabel an. Richten Sie die Schüssel dann mit einem Satellitenfinder oder Receiver aus.

Welche Ausrichtung ist optimal?

Die Ausrichtung hängt von Ihrem Standort und dem gewünschten Satelliten ab. Für Astra 19.2° Ost richten Sie die Schüssel nach Süden mit einer Elevation von ca. 30-35° (je nach Standort). Nutzen Sie eine Satelliten-App oder einen Ausrichtungsmesser für genaue Einstellungen.

Wie reinige ich die Schüssel?

Reinigen Sie die Oberfläche mit einem weichen, feuchten Tuch und etwas milder Seife. Vermeiden Sie scheuernde Reiniger oder harte Bürsten, um die Beschichtung nicht zu beschädigen. Entfernen Sie Schnee und Eis vorsichtig mit einem Plastikschaber.

Welche LNB-Typen sind kompatibel?

Die Schüssel ist für Universal-LNBs mit 40 mm Durchmesser ausgelegt. Sie können Einzel- oder Twin-LNBs verwenden, je nach Anzahl der Receiver. Achten Sie auf ein低 Rauschmaß (z.B. 0.1 dB) für besten Empfang.

Was tun bei schlechtem Empfang?

Überprüfen Sie zuerst die Ausrichtung der Schüssel. Kontrollieren Sie alle Kabelverbindungen auf Korrosion oder Beschädigung. Stellen Sie sicher, dass kein Laub, Schnee oder Eis die Schüssel bedeckt. Gegebenenfalls justieren Sie die Elevation und den Azimut neu.

Ist die Schüssel wetterfest?

Ja, die Schüssel ist wetterfest und für Temperaturen von -30°C bis +60°C ausgelegt. Die Stahlkonstruktion ist pulverbeschichtet, um Rost zu verhindern. Dennoch empfehlen wir, die Halterung regelmäßig auf festen Sitz zu prüfen.

Benötige ich eine Erdung?

Ja, aus Sicherheitsgründen sollte die Satellitenanlage geerdet werden. Verwenden Sie einen Blitzschutz und erden Sie die Schüssel gemäß den örtlichen Vorschriften. Dies schützt vor Überspannungen und Blitzeinschlag.

Kann ich die Schüssel selbst montieren?

Ja, die Montage ist mit handwerklichem Geschick möglich. Befolgen Sie genau die Montageanleitung. Beachten Sie jedoch: Für Arbeiten in großer Höhe oder unsicherem Untergrund sollte ein Fachmann hinzugezogen werden.

Welches Kabel sollte ich verwenden?

Verwenden Sie ein Koaxialkabel mit 75 Ohm Impedanz, z.B. RG6 oder besser. Achten Sie auf gute Abschirmung und korrekte F-Stecker. Bei längeren Strecken (über 20 m) verwenden Sie ein Kabel mit geringer Dämpfung.

Wo finde ich Ersatzteile?

Ersatzteile wie LNB-Halter, Montagematerial oder die komplette Schüssel erhalten Sie über den Fachhandel oder autorisierte Zehnder-Händler. Verwenden Sie nur Original-Ersatzteile, um die Sicherheit und Leistung zu gewährleisten.

BEDIENUNGSANLEITUNG AX-Stahl ZEHNDER

AUFBAU-/EINSTELLANLEITUNG

Schritt 1: Antenne zusammenbauen

(siehe auch vergrößerte Zeichnung auf letzter Seite)

In der Regel müssen die Schraubanschlüsse generell nach unten zeigen.

- Für die Distanz zwischen LNB und Spiegel ist eine mittlere Position in der LNB-Halterung zu wählen und bei schlechtem Empfang gegebenenfalls zu korrigieren.

Schritt 3: Wand-/Mastbefestigung

Die einfachste Montage erfolgt mit einer Wandhalterung (nicht im Lieferumfang enthalten).

Ebenso möglich ist eine Mastmontage, wie Sie sie von einer terrestrischen Antenne her kennen oder die Montage an einem Balkongeländer.

Schritt 3: Standortwahl der Antenne und Befestigung

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.).

Bitte beachten Sie: Je weiter Sie im Westen Europas sind, desto weiter müssen Sie die Antenne nach Osten drehen (siehe Tabelle auf S.6, Azimut = Abweichung des Satelliten von Süden).

Abb. 1

Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen, Abb. 2).

Abb. 2

Schritt 4: Welcher Satellit?

Standort und Richtung hängen maßgeblich an der Satellitenposition, auf die ausgerichtet werden soll.

Entscheiden Sie sich für den Satelliten mit den gewünschten Programmen, z.B. für Deutsche Programme: ASTRA 19,2° Ost.

Schritt 5: Steckermontage am Antennekabel

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

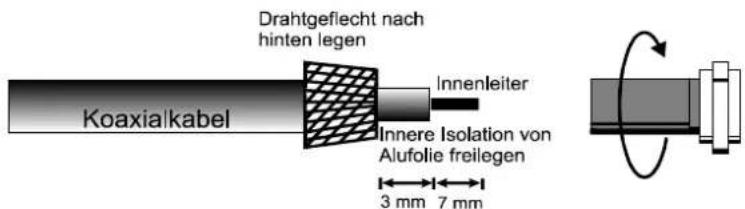

• Isolieren Sie das Kabel nach Skizze ab und
- Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

Achten Sie darauf, daß das Abschirmdrahtgeflecht und die Alufolie guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

Schritt 6: Geräte anschließen

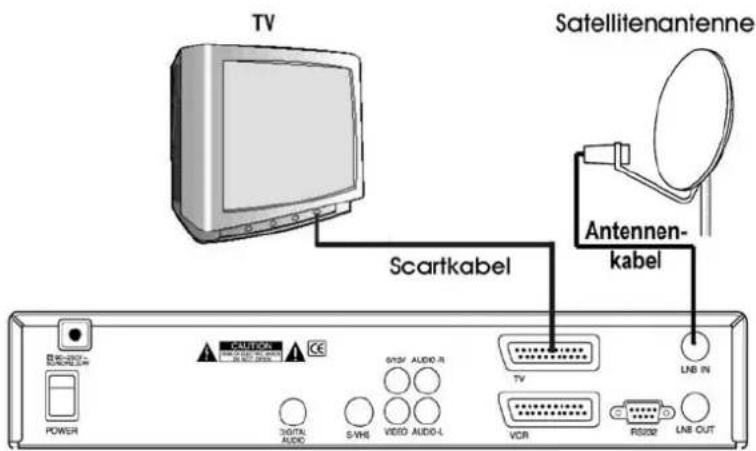

Nach Montage der Außeneinheit verbinden Sie nun TV und Antenne mit Ihrem Satellitenreceiver.

Schritt 7: Geräte in Betrieb nehmen

• Schalten Sie Ihr TV-Gerät ein.
- Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)

- Betätigen Sie auf der Receiver-Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen, z.B siehe nebenstehend.

- Schaltet Ihr TV-Gerät über ein Scartkabel nicht automatisch auf Receiverempfang, müssen Sie das TV-Gerät mit der AV-Taste Ihrer TV-Fernbedienung auf einen AV-Programmplatz schalten, so daß Sie das Hauptmenü sehen können.

Das Hauptmenü muss auf dem Fernsehschirm zu sehen sein.

Schritt 8: Elevationswinkel an der Antenne einstellen

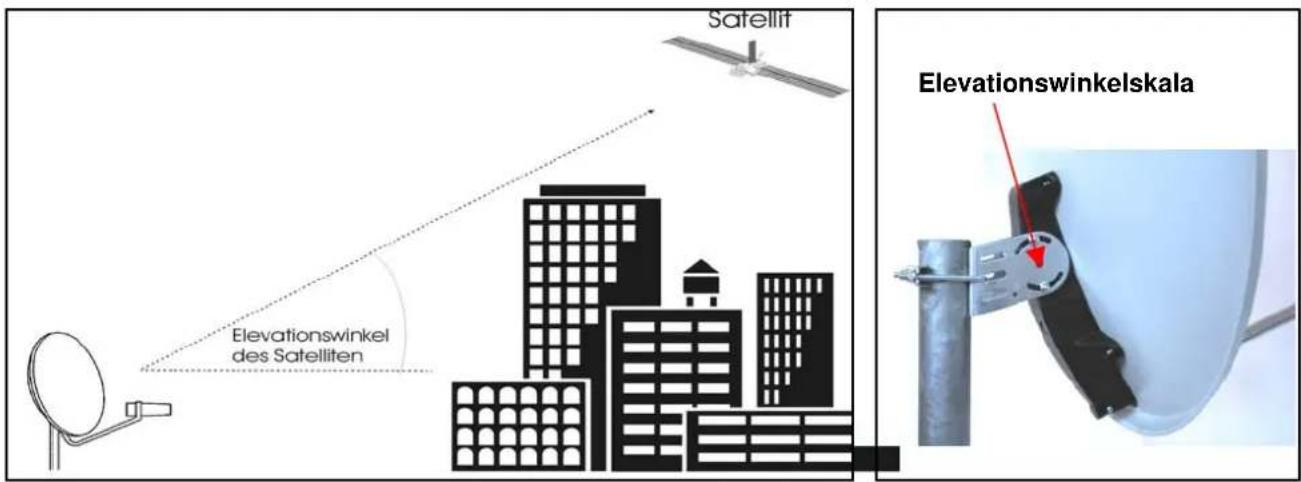

Der vertikale Einstellwinkel (Elevation) ist aus der Standorttabelle weiter hinten zu entnehmen. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

Schritt 9: Ausrichten der Antenne

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 1 „ARD“ für ASTRA).

2. Vergleichen Sie nochmals anhand der Standorttabelle im Anhang die jetzige Elevationseinstellung (vertikaler Winkel).

3. Bei einem Analogreceiver beurteilen Sie den Erfolg der Ausrichtung anhand der Bildqualität des gewählten Programms.

4. Bei Digitalreceivern wechseln Sie in das Installationsmenü unter die Rubrik „Programme suchen“. In diesen Menüs finden Sie Signalpegel und Signalqualitätsanzeigen, die zur Beurteilung der Ausrichtung notwendig sind.

5. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen.

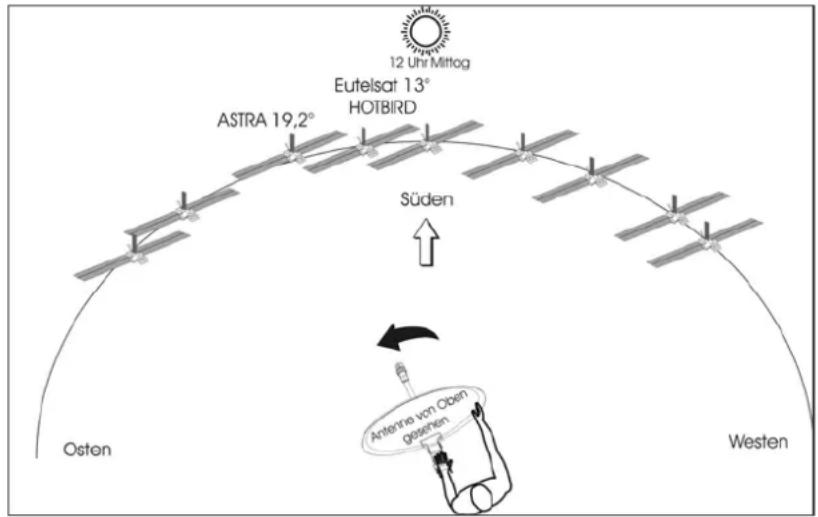

1. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST). Bei verauschtem Bild oder schwachem Signalpegel, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale

Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Berechnung des Signals benötigt wird.

1. Sollte beim ersten Drehen nur Rauschen oder ein zu schwacher Signalpegel zu empfangen sein, den vertikalen Winkel (Elevation) nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 6. beschrieben).
2. Bei optimierter Antennenausrichtung (gute Bildqualität oder gute Signalqualität und -pegel) alle Befestigungsschrauben gut anziehen.

3. Bei Digitalreceivern: Verlassen Sie mit der Taste MENU das Menü und kontrollieren Sie, ob die Programme auch wirklich kommen, sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie auf einem falschen Satelliten gelandet sind (z.B. bei Meldung „kein Signal“, „kein Videosignal“ oder „verschlüsselter Kanal“).

4. Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.

5. Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

Nutzen Sie unseren Service bei Fragen zur Installation, Bedienung, bei fehlenden Teilen oder bei möglichen Defekten:

Service-Hotline-Telefon: [phone] / -73 (Mo-Fr 8-12.00, 13-16.30 Uhr)
Service-Fax: [phone]
Service e-mail: [e-mail]
Homepage: www.zehnder-sat.de
Adresse:

D-78144 Tennenbronn / Germany, Weierhalden 37/1, Tel. [phone], Fax [phone]

http://www.Zehnder-SAT.de e-mail: [e-mail]

HEINRICH ZEHNDER GMBH SATELLITEN-EMPFANGSTECHNIK

Deutschland

Angaben für andere Satelliten finden Sie im Internet, z.B. www.satcodx.com oder über das Receiver-Menü
