Produkttyp	Barcode-Scanner
Marke	Honeywell
Modell	Xenon 1900HHD-0-COLC
Schnittstellen	USB (seriell und Tastatur), RS232, Tastaturweiche, RS485
Lesemodi	Manueller Auslöser (Normalmodus), Präsentationsmodus, Streaming Presentation
Programmierung	Durch Scannen von Konfigurationsbarcodes
Konfigurationssoftware	EZConfig-Scanning (verfügbar auf honeywellaidc.com)
Zielstrahl	Ja, zentriert über dem Barcode
Stromversorgung	Über USB; optionales Netzteil (separat zu bestellen)
Einrichtungshinweis	Computer vor Anschluss ausschalten, nach Anschluss neu starten
Unterstützte Barcodetypen	Alle gängigen 1D-/2D-Symbologien (Code-ID allen Symbologien als Präfix hinzufügbar)
Landesspezifische Tastatur	Programmierbar (unterstützte Länder: Belgien, Dänemark, Finnland, Frankreich, Deutschland/Österreich, Italien, Norwegen, Spanien, Schweiz, Großbritannien, USA)
Suffix	Zeilenumbruch oder Tabulator als Suffix hinzufügbar
Code-ID Präfix	Temporär allen Symbologien hinzufügbar
Funktionscodeübertragung	Aktivierbar (Standard) oder deaktivierbar
Datenformate	Über Editorbefehle programmierbar
Garantie	Eingeschränkte Gewährleistung (Details auf honeywellaidc.com/warranty_information)
Technischer Support	Kontakt über honeywellaidc.com
Reinigung	Hinweise in der Bedienungsanleitung

Häufig gestellte Fragen - Xenon 1900HHD-0-COLC HONEYWELL

Wie schließe ich den Scanner an?

Schalten Sie den Computer aus, bevor Sie den Scanner anschließen. Verwenden Sie das passende Kabel (USB, RS232, Tastaturweiche oder RS485). Starten Sie den Computer nach dem Anschluss neu.

Wie stelle ich den Scanner in den Präsentationsmodus?

Scannen Sie den Barcode Präsentationsmodus aus der Bedienungsanleitung. Der Scanner aktiviert sich dann automatisch, wenn ein Barcode erkannt wird.

Wie füge ich einen Zeilenumbruch nach dem Barcode hinzu?

Scannen Sie den Barcode Zeilenumbruch als Suffix hinzufügen. Um Suffixe zu entfernen, scannen Sie Suffix entfernen.

Wie setze ich den Scanner auf Werkseinstellungen zurück?

Scannen Sie den Barcode Werkseinstellungen aus der Anleitung. Dadurch werden alle Einstellungen auf die Standardprodukteinstellungen zurückgesetzt.

Welche Schnittstellen werden unterstützt?

Der Scanner unterstützt USB (seriell und Tastatur), RS232, Tastaturweiche und RS485. Für USB-Seriell ist ein Treiber von der Honeywell-Website erforderlich (Windows). Macs erkennen ihn automatisch.

Wie programmiere ich die landesspezifische Tastatur?

Scannen Sie zuerst den Barcode Landesspezifische Tastatur programmieren, dann den numerischen Code für Ihr Land (z.B. 4 für Deutschland/Österreich) und abschließend den Speichern-Barcode.

Kann ich den Scanner auch ohne manuellen Auslöser nutzen?

Ja, stellen Sie den Scanner in den Präsentationsmodus oder Streaming Presentation-Modus. Im Streaming-Modus bleibt die Scanbeleuchtung dauerhaft aktiv.

Wie reinige ich den Scanner?

Reinigungshinweise finden Sie in der Bedienungsanleitung. Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Reinigungsmittel.

Wo finde ich die aktuelle Bedienungsanleitung und Software?

Besuchen Sie die Honeywell-Website unter www.honeywellaidc.com. Dort finden Sie Handbücher, Treiber und die Konfigurationssoftware EZConfig-Scanning.

Was ist der Streaming Presentation-Modus?

Im Streaming Presentation-Modus bleibt die Scanbeleuchtung des Scanners dauerhaft aktiv, sodass er kontinuierlich nach Barcodes sucht, ohne dass der Trigger gedrückt werden muss.

BEDIENUNGSANLEITUNG Xenon 1900HHD-0-COLC HONEYWELL

Hinweis: Informationen zum Reinigen des Gerätes finden Sie in der Gebrauchsanleitung.

Das Dokument ist auch in anderen Sprachen verfügbar, diese finden Sie auf unserer Website unter www.honeywellaidc.com.

Erste Schritte

Schalten Sie den Computer aus, bevor Sie den Scanner anschließen. Starten Sie den Computer neu, nachdem Sie den Scanner ordnungsgemäß angeschlossen haben.

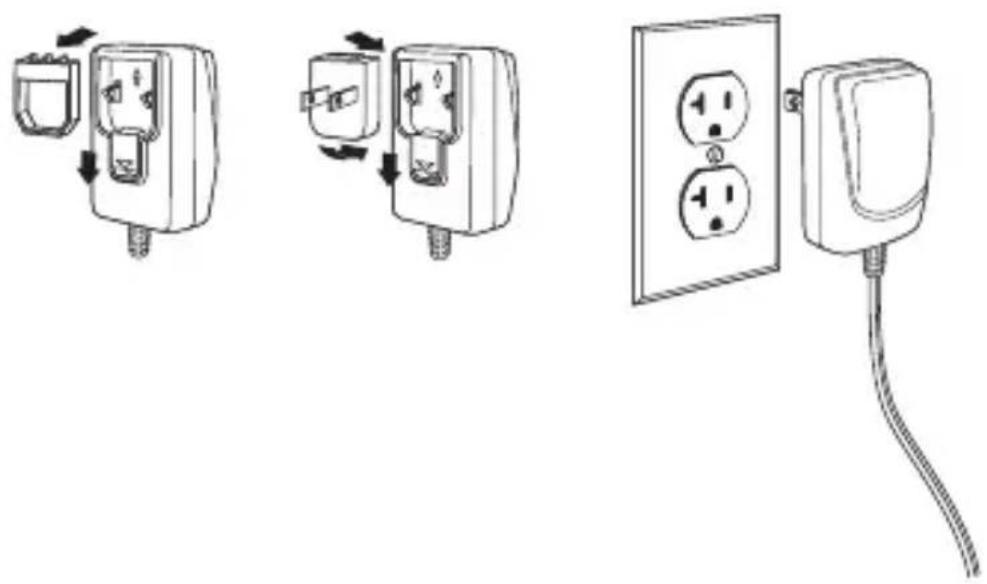

Netzteil (falls enthalten)

Hinweis: Ein Netzteil muss gesondert bestellt werden, sofern dies benötigt wird.

USB-Anschluss

Tastaturweichenanschluss

Serieller RS232-Anschluss

Über den Sucher wird ein Zielstrahl ausgegeben, der mittig über den Barcode gerichtet werden sollte, dieser kann aber auch in jeder beliebigen anderen Position über den Barcode ausgerichtet werden.

Halten Sie den Scanner über den Barcode, drücken Sie den Trigger, und richten Sie den Zielstrahl mittig auf den Barcode.

Wenn der Abstand zwischen Scanner und Code verringert wird, wird der Zielstrahl kleiner. Wenn der Abstand vergrößert wird, wird der Zielstrahl größer. Halten Sie daher den Scanner bei kleineren Barcodes näher an den Barcode und bei größeren Barcodes weiter entfernt vom Barcode.

Bei einem hochreflektierendem Barcode (z. B. durch Beschichtung) kann es erforderlich sein, den Scanner in einem schrägen Winkel zu halten, damit der Barcode gelesen wird.

Standardprodukteinstellungen

Mit folgendem Barcode werden alle Einstellungen für Standardprodukte auf die Werkseinstellungen zurückgesetzt.

Werkseinstellungen

RS485-Schnittstelle

Anschluss 5B ist der Standardanschluss der RS485-Schnittstelle. Bei Verwendung eines IBM-POS-Terminals, der Anschluss 9B verwendet, scannen Sie den entsprechenden Code unten, um den Scanner zu programmieren, und schalten Sie anschließend die Kasse aus und wieder ein.

IBM-Anschluss-9B HHBCR-1-Schnittstelle

IBM-Anschluss-9B HHBCR-2-Schnittstelle

Hinweis: Weitere RS485-Schnittstellenbeispiele finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywellaidc.com.

USB seriell

Scannen Sie den folgenden Code, um den Scanner zur Emulation eines herkömmlichen RS-232-basierten COM-Anschlusses zu programmieren. Falls sie einen Microsoft® Windows®-PC nutzen, müssen Sie einen Treiber von der Honeywell-Website (www.honeywellaidc.com) herunterladen. Der Treiber verwendet die nächste verfügbare COM-Anschlussnummer. Apple® Macintosh-Computer erkennen den Scanner als USB CDC-Geräteklasse und verwenden automatisch einen Geräteklassentreiber.

USB seriell

Hinweis: Es ist keine zusätzliche Konfiguration (z. B. Baudrate) erforderlich.

USB-PC-Tastatur

Scannen Sie den folgenden Code, um den Scanner für eine USB-PC-Tastatur zu programmieren.

Landesspezifische Tastatur

Scannen Sie den folgenden Landesspezifische Tastatur programmieren-Barcode, dann die numerischen Barcodes auf Seite 13 und anschließend den Speichern-Barcode, um die Tastatur für Ihr Land zu programmieren. In der Regel werden die folgenden Zeichen von Scannern für andere Länder als die USA nicht unterstützt: @ | \$ # { } [ ] = / ` \ < > \~.

Landesspezifische Tastatur programmieren

Ländercode Scannen Ländercode Scannen
Belgien 1 Italien 5Dänemark 8 Norwegen 9Finnland 2 Spanien 10Frankreich 3 Schweiz 6Deutschland/Österreich 4 USA (Standard) 0Großbritannien 7

Speichern

Hinweis: Eine vollständige Liste der Ländercodes finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywellaidc.com.

Trigger

Mit den folgenden Barcodes können Sie den Scanner in folgenden Modi nutzen: Im Normalmodus – manueller Trigger (zum Lesen muss der Trigger gedrückt werden) oder im Präsentationsmodus (das Scanner wird aktiviert, wenn der Scanner einen Barcode „sieht“).

Streaming Presentation™

Im Streaming Presentation-Modus bleibt die Scanbeleuchtung des Scanners die ganze Zeit aktiv, und der Scanner sucht ständig nach Barcodes.

Suffix

Wenn nach dem Barcode ein Zeilenumbruch eingefügt werden soll, scannen Sie den Zeilenumbruch als Suffix hinzufügen-Barcode. Um nach dem Barcode einen Tabulator einzufügen, scannen Sie den Tabulator als Suffix hinzufügen-Barcode. Andernfalls scannen Sie den Suffix entfernen-Barcode, um Suffixe wieder zu entfernen.

Zeilenumbruch als Suffix hinzufügen

Tabulator als Suffix hinzufugen

Code-ID allen Symbolologien als Präfix hinzufügen

Scannen Sie den folgenden Barcode, wenn allen Symbologien eine Code-ID als Präfix hinzugefügt werden soll.

Code-ID allen Symbologien als Präfix hinzufügen (temporär)

Hinweis: Eine vollständige Liste der Code-IDs finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywellaidc.com.

Funktionscode übertragen

Wenn diese Auswahl aktiviert ist und die gescannten Daten Funktionscodes enthalten, überträgt der Scanner den Funktionscode an das Terminal. Tabellen der Funktionscodes finden Sie in der Bedienungsanleitung zu Ihrem Produkt. Wird der Scanner im Tastaturweichenmodus betrieben, wird der Scancode in einen Schlüsselcode umgewandelt, bevor er übertragen wird.

Anweisungen zur Eingabe von Datenformaten

Die folgenden Angaben sind Kurzanweisungen für die Eingabe von Datenformaten. Die vollständigen Anweisungen finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywellaidc.com.

1. Scannen Sie den Datenformat eingeben-Barcode.
2. Primäres/alternatives Format: Scannen Sie 0 für das primäre Format.
3. Terminaltyp: Scannen Sie 099 für jeden Terminaltyp.
4. Code-ID: Scannen Sie 99 für jeden Barcode-Typ.
5. Länge: Scannen Sie 9999 für Barcodes jeder Länge.
6. Editorbefehle: Verwenden Sie die folgende Programmiertabelle.
7. Scannen Sie den Speichern-Barcode, um Ihre Eingaben zu speichern.

Datenformat eingeben

Alle Datenformate löschen

Speichern

Programmiertabelle

EZConfig-Scanning™

Verwenden Sie das auf unserer Website unter www.honeywellaidc.com erhältliche Softwaretool zur Onlinekonfiguration EZConfig-Scanning, um auf weitere Scannerfunktionen zuzugreifen.

Technische Unterstützung

Kontaktinformationen für den technischen Support, Produktservice und Reparaturen finden Sie unter www.honeywellaidc.com.

Beschränkte Gewährleistung

Garantieinformationen finden Sie unter www.honeywellaidc.com/warranty_information.

Disclaimer

©2010-2012 Honeywell International Inc. Alle Rechte vorbehalten.
