BEDIENUNGSANLEITUNG EL-2607R SHARP

RECHNUNGSBEISPIELE . 34

FRANÇAIS Page 18

EXAMPLES DE CALCULS Page 35

MAGYAR Oldal 26

Die Netzsteckdose muß in der Höhe des Gerätes angebracht und leicht zugänglich sein.

Observera!

Anslut tillettvagguttag somaterfinnsnaraenhetenoch arlattatkomligt.

Let op!

Wir freiuen uns, daß Sie sich zum Kauf des elektronischen Rechners Modell EL-2607R von SHARP entschieden haben. Der Rechner ist speziell für leistungsintensiven, arbeitssparenden Betrieb entworfen. Um alle Funktionen theses neuen SHARP Rechners in vollem Umfang nutzen zu können, lessen Sieitte diese Bedienungsanleitung sorgfältig durch.

HINWEISE ZUM BETRIEB

Um den störungsfreien Betrieb diesen SHARP Rechners sicherzustellen, beachten Sieitte folgende Punkte:

1. Den Rechner nicht an Orten aufbewahren, wo er extrem hohen Temperaturschwankungen, Feuchtigkeit oder Staub ausgesetzt ist.
2. Zum Reinigen des Rechners verwendet man ein trockenes, weiches Tuch. Keine Lösungsmittel oder feuchte Lappen verwenden.
3. Wenn das Gerät längerere Zeit nicht verwendet wird, sollen den Stecker von der Steckdose abgetrennt werden.
4. Sollte eine Reparatur diesen Gerätes erforderlich sein, wenden Sie sich nur an einen SHARP-Fachhändler, eine zugelassene SHARP-Reparaturwerkstatt oder an eine SHARP-Kundendienstelle.
5. Nicht das Kabel um das Gerät wickeln oder anderweitig verdrehen oder knicken.
6. Da these Produkt nicht wasserdicht ist, sollen den Sie es nicht an Orten benutzen oder lagern, die extremer Feuchtigkeit ausgesetzt sind. Schützen Sie das Gerät vor Wasser, Regentropfen, Spruhwasser, Saft, Kaffee, Dampf, Schweiz usw., da der Eintritt von irgendwelchen Flüssigkeit zu Funktionstörungen führen kann.

SHARP übernimmt keine Verantwortung oder Haftung für irgendwelche zufälligen oder aus der Verwendung folgenden wirtschaftlichen oder sachlichen Schäden, die aufgrund der falschen Verwendung bzw. durch Fehlfunktionen theses Gerätes und dessen Zubehör auftreten, ausgenommen diese Haftung ist gesetzlich festgelegt.

WARNING

Die verwendete Netzspannung muß der auf dem Gerät angegebenen Betriebsspannung entsprechchen. Die Verwendung des Gerätes mit einer hohenen als der angegebenen Netzspannung ist gefährlich und kann zu Feuer oder anderen Unfallen führen, die das Gerät beschädigten können. Der Hersteller übernimmt keine Verantwortung für Beschädigungen, die durch die Verwendung dieseru Gerätes mit einer anderen als der angegebenen Netzspannung verursacht werden.

INHALT

Seite

BEDIENUNGSELEMENTE 11
AUSTAUSCH DER TINTENROLLE 15
AUSTAUSCH DER PAPIERROLLE 16
FEHLER 17
TECHNISCHE DATEN 17
- RECHNUNGSBEISPIELE 34

BEDIENUNGSELEMENTE

1 ON EIN/AUS-SCHALTER

DRUCKBETRIEBS/POSTENZAHLER-WAHLSCHALTER: “P” (Druck-Betriebsart): Der Rechner arbeitet als druckender, anzeigender Rechner.

“ ” (Neutral): Der Rechner arbeitet als anzeigender Rechner. (Nichtdruck-Betriebsart).

"P·IC": Der Rechner arbeitet als druckender, anzeigender Rechner mit einem Postenzahler. Der Zähler zählt, wie oft die ±-Taste in einem Rechenprozeß hintereinander betätig wurde.

Hinweis: - Mit jedem Drucken der -Taste für Subtraktion wird 1 vom Zähler subtrahiert.

• Wenn man das Rechenergebnis erhält, wird der Stand des Postenzahlers ausgedrucht.
• Durch Drucken der / * , × oder ÷ -Taste wird der Postenzahler nullgestellt.
• Der Postenzahler hat eine Kapazität von max. 3 Stellen (bis zu ± 999 ). Wenn der Zähler den Maximalwert überschreitet, beginnnt die Zahlung wieder ab Null.

K:A KONSTANTENBETRIEBS/ADDITIONSHILFE-WAHLSCHALTER:

"K": Die folgenden Konstantenfunktionen werden ausgeführ't:

Multipikation: Der Rechner registriert automatisch die ersten eingebene Zahl (Multiplikand) und die × -Anweisung.

Division: Der Rechner registriert automatisch die zweite eingegebene Zahl (Divisor) und die ÷ -Anweisung.

"": Neutral "A": Verwendung der A-Betriebsart (Additionshilfe) gestattet die Eingabe

von Zahlen ohne Komma bei Addition und Subtraktion. Wenn die A-Betriebsart aktiviert ist, wird das Komma automatisch entsprechend der Einstellung des Komma-Tabulators gesetzt.

Durch Verwendung der · , × und ÷ -Tasten wird die Additionshilfe automatisch übergangen und das Ergebnis mit korrekter Kommasetzung entsprechend der Einstellung des Komma-Tabulators ausgedrucht.

RUNDUNGSSCHALTER:

“： Das Ergebnis wird aufgerundet.

"5/4": Das Ergebnis wird abgeschritten.

“： Das Ergebnis wird abgerundet.

Beispiel: Den Wahlschalter auf "2" stellen.

$$ 4 \div 9 = 0, 4 4 4 \dots , 5 \div 9 = 0, 5 5 5 \dots $$

	4÷9±	5÷9±
↑	0.45	0.56
5/4	0.44	0.56
↓	0.44	0.55

Hinweis: Bei Verwendung der × oder ÷ -Taste werden fortlau-fende Berechnungen im Fließkommabetrieb ausgeführt.

Wenn der Wahlschalter auf "F" eingestellt ist, wird das Ergebnis immer abgerundet (↓).

KOMMA-TABULATOR:

Zur Voreinstellung der im Ergebnis erscheinenden Anzahl Dezimalstellen. In der "F"-Stellung wird das Ergebnis im Fließkommasystem angezeigt.

ENDSUMMEN-WAHLSCHALTER:

"GT": Dieser Wahlschalter akkumuliert folgenden:

(^ + ^ wird ausgedrucht.)

1. Durch Betätigung der / -Taste erhaltene Ergebnisse von Addition und Subtraction.
2. Mit der ± oder - -Taste erhaltene Ergebnisse von Produkten und Quotienten.
3. Mit der % - oder MU-Taste erhaltene Ergebnisse.

"": Neutral, Betriebsart aufgehoben.

PAPIERVORSCHUB-TASTE

8 TASTE ZUR KORREKTUR DER LETZTEN STEILLE:

Durch Drücken dieser Taste wird die angezeigte eingebene Zahl bzw. das Rechnergebnis zusammen mit dem Komma um eine Stelle nach rechts verschoben. Eine praktische Funktion zur Korrektur der letzten eingebehen Ziffer.

⑨ GT ENDSUMMEN-TASTE:

Zum Ausdrucken und gleichzeitigen Löschen des Endsummen-Speichers (GT).

10 56 NON-ADD/ZWISCHENSUMMEN-TASTE:

Non-Add - Durch Drücken dieser Taste in der Druck-Betriebsart unmittelbar nach Eingabe einer Zahl wird die Zahl auf der linken Seite des Papierstreifens zusammen mit dem Symbol "#" ausgedrucht. Diese Taste dient zum Ausdrucken von Zahlen, die nicht in der Rechnung enthalten sein sollen, z.B. Code-Nummern, Daten usw.

Zwischensumme - Zur Ermittlung von Zwischensummen bei Addition und/oder Subtraktion. Durch Drücken dieser Taste nach Betätigung der ± oder - -Taste wird die Zwischensumme zusammen mit dem Symbol "◇" ausgedruckt, woraufhin die Rechnung unmittelbar fortgesetzt werden kann.

Durch Drücken dieser Taste in der Nichtdruck-Betriebsart wird die angezeigte Zahl ausgedrucht.

1 TASTE FÜR EINGABE LÖSCHEN / LÖSCHEN UND GESAMTSUMME:

Eingabe Löschen - Durch Drücken dieser Taste nach einer Zahl und vor einer Funktion wird die Zahl gelöscht.

Löschen und Summe - Durch Drücken der Taste nach einer Funktionstaste wird die Summe der Addition und Subtraktion zusammen mit dem Symbol “*” gedruckt. Diese Taste dient auch als Gesamtlöschtaste für die Rechenregister und beseitigt einen Fehlerzustand.

Die Speicherinhalte werden durch Bedienung der / * -Taste nicht beeinfluit.

12 M+ SPEICHER-PLUS-TASTE

13 M- SPEICHER-MINUS-TASTE

14 0M SPEICHERABRUF-TASTE
15 *M SPEICHERABRUF- UNDSPEICHER LÖSCHEN-TASTE
16 VORZEICHENWECHSEL-TASTE:

Zum Wechsel des Vorzeichens einer Zahl (d.h. positiv nach negativ oder negativ nach positiv).

17 MU MEHRZWECK-TASTE:

Für Aufschlagsberechnungen, Prozentwechsel und automatische Auf-/ Abschlagsberechnungen.

18 ANZEIGE

Anzeigeformat:

123,456,7890 12. %E

Symbole:

M : Speicher-Symbol

Erscheint, wenn eine Zahl im Speicher gespeichert ist.

• :Minus-Symbol

Erscheint bei negativen Zahlen.

E :Fehler-Symbol

Erscheint, wenn ein Überlauf oder ein sonstiger Fehlerzustand erkannt ist.

: Endsummenspeicher-Symbol

Erscheint, wenn eine Zahl im Endsummenspeicher gespeichert ist.

AUSTAUSCH DER TINTENROLLE

Wenn der Ausdruck undeutlich ist, sollte die Tintendruckwalze ausgetauscht werden, auch wenn sie richtig eingesetzt ist.

Tintenrolle: Typ EA-741R

VORSICHT

DER DRUCKER KANN STARK BESCHÄDIGT WERDEN, WENN MAN VERSUCHT, VERBRAUCHTE TINTENROLLEN MIT TINTE AUFZUFULLEN.

1. Stellen Sie den Ein/Ausschalter auf die Stellung "OFF" (Aus).
2. Die Druckerabdeckung aufschieben. (Abb. 1)
3. Ziehen Sie den Knopf der Tintenrolle etwas Heraus (in Pfeilrichtung) und nehmen Sie die Rolle Heraus. Achten Sie darauf, daß die Rolle nicht unter dem Gehäuse hakt. (Abb. 2)
4. Die neue Tintenrolle einsetzen und den Knopf der Tintenrolle hineindrücken. Dann sicherstellen, daß die Tintenrolle ordnungsgemäß festsitzt. (Abb. 3)
5. Die Druckerabdeckung wieder anbringen.

Hinweis: Um die Druckerabdeckung zu reinigen, nimmt mas sie vorher ab, indem man sie aufschiebt. (Abb. 1) Dann die Druckerabdeckung mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder nassen Lappen verwenden.

Abb.1

Abb. 2

Abb.3

Reinigung des Druckermechanismus

Falls der Ausdruck nach längerem Gebrauch unscharf wird, empfeihlt es sich, die Druckwalze nach folgenden Verfahren zu reinigen.

1) Die Papierrolle anbringen und den Papiervorschub betreiben, bis der Papieranfang an der Vorderseite des Druckers erscheint.
2) Die Abdeckung des Druckers und die Tintenrolle entfern.
3) Eine keine Bürste (z.B. Zahnbürste) an die Druckwalze halten und durch Drucken der Taste die Reinigung vornehmen.
4) Tintenrolle und Abdeckung wieder anbringen.

AUSTAUSCH DER PAPIERROLLE

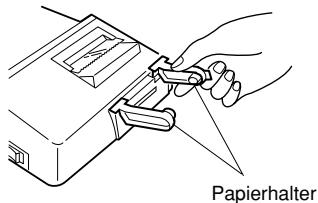

1. Den Papierhalter anbringen. (Abb. 1)
2. Den gefalteten Anfangsteil des Papiers führt man in den unmittelbar hinter dem Druckwerk befindlichen Schlitz ein. (Abb. 2)

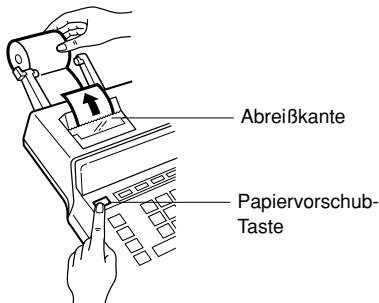

3. Die Papiervorschub-Taste drücken und den Papierstreifen unter der AbreiBkante herausfuhren. (Abb. 3)

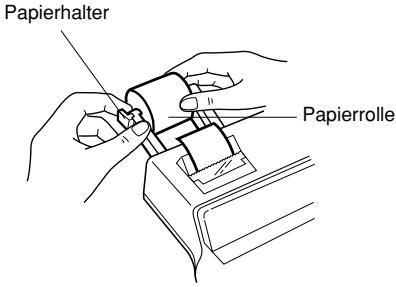

4. Die neue Papierrolle in den vorgesehenen Papierhalter an der Rückseite des Rechners einsetzen. (Abb. 4)

Abb.1

Abb. 2

Abb. 3

Abb. 4

DAS PAPIER NICT IN RÜCKWÄRTSRICHTUNG ZIEHEN; DER DRUCKERMECHANISMUS KÖNNTE DADURCH BESCHÄDIGT WERDEN.

FEHLER

Überlauf- bzw. Fehlerzustände können unter verschiedene Bedingungen entstehen. In diesen Falle wird das Fehlersymbol "E" angezeigt und alle Tasten werden elektronisch blockiert. Wenn ein Fehlerzustand entsteht, bleibt der derzeitige Speicherinhalt erhalten. Wenn "0.E" bei Auftreten des Fehlers ausgedrucht wird, kann man den Fehlerzustand durch Drücken der / 串 -Taste aufheben. Wenn ein "E" mit anderen Zahlen (außer null) ausgedrucht wird oder wenn kein "E" auf dem Papier ausgedrucht wird, verwendet man zur Aufhebung des Fehlerzustands die / 串 oder -Taste, woraufhin die Rechnung fortgesetzt werden kann.

Fehlerbedingungen:

1. Eingabe von mehr als 12 Stellen oder mehr als 11 Dezimalstellen.

Dieser Fehlerzustand kann mit der Taste / * oder aufgehoben werden.

1. Wenn der ganzzahlige Teil des Ergebnisses 12 Stellen überschreitet.
2. Wenn der ganzzahlige Teil des Speicherinhalts 12 Stellen überschreitet.

(Bsp. *M 9999999999999 + 1 + )

1. Wenn eine Zahl durch 0 (null) dividiert wird (Bsp. 5 ÷ 0 ± ).

TECHNISCHE DATEN

Stromversorgung: Wechselstrom: 220V-230V, 50Hz

Kapazität: 12 Stellen

Rechenleistung: 4 Grundrechtenarten, Konstantenmultiplikation und -division, Potenzrechnen, Zuschlagsberechnung, wiederholte Addition und Subtraktion, Reziprokberechnung, Endsummen-Berechnung, Rechnen mit Ereigniszahler, Kalkulations-aufschlag, Speicherfungtion, usw.

DRUCKWERK

Druckgeschwindigkeit: Ca. 3,0 Zeilen/Sekunde

Papierrolle: 57 mm ~ 58 mm breit 80 mm φ (max.)

Temperatur: 0^ 40^

Leistungsaufnahme: 73 mA

Abmessungen: 220 (B) × 274 (T) × 69 (H) mm

Gewicht: Ca. 1,4 kg

Zubehör: Eine Papierrolle, eine Tintenrolle (eingebaut), Papierhalter und Bedienungsanleitung

Gerauschpegel: 63 dB (Drucken), gemessen nach DIN 45635

Sicherheitshinweise: Die versorgende Steckdose muß nahe am Gerät angebrachte und leicht zugänglich sein.

INTRODUCTION

1. Die Einstellung des wahlschalter für verzimal nimmt man den Anleitungen in den einzelnen Beispelen entsprechend vor.
   Den Rundungsschalter lätt man, falls nicht anders ausgewiesen, in der "5/4"-Stellung.
2. Der Gesamtsummen-, Konstantenbetriebs- und der Additionshilfe-Wahlschalter laßt man, falls nicht anders ausgewiesen, in der “ ”-Stellung (Aus-Stellung).
3. Falls nicht anders ausgewiesen, stellt man den Druckbetriebs/Postenzahler-Wahlschalter auf "P".
4. Zur Korrektur von Eingabefehlern druckt man / * oder und gibt die Zahl korrekt ein.
5. Beispiele für das Vorgehen werden folgendermaßen dargestellt, wenn nicht anders angegeben.

Bedienung	Anzeige	Druck

EXAMPLES DE CALCULS

1: ◆ wurde nicht für die Eingabe verwendet.
1: Bevitelné tizedespont nem használtó.

MIXED CALCULATIONS / GEMISCHTE RECHNUNG / CALCUL COMPLEXE / VEGYES SZÁMÍTÁSOK

A. (10 + 2) × 5 =

F63210 1

10 ± 2 x	10.	10·+
	12.	2·+
		12·◇
5 ± 3	12.	12·×
		5·=
	60.	60·*

B. 5 × 2 + 12 =

F63210 1

1. 10.

2. ×

3. =
4. *

2. 22.

10· +
12· +
22· *

CONSTANT / KONSTANTEN / CONSTANTE / KONSTANS SZÁMÍTÁSK

A. 62.35 × 11.11 = ①

62.35 × 22.22 = ②

F63210 1111

K·A

62.35

11.11

X

62.35

692.71

22.22

1,385.42

62·35 ×

11·11 = K

692·71 * ①

22·22 = K

1·385·42 * ②

②

AUFSCHLAG UND GEWINNSPANNE

Aufschlag und Gewinnspanne sind beides Möglichkeit zur Berechnung des Gewinns in Prozent.

• Gewinnspanne ist der Gewinn in Prozent, basierend auf dem Verkaufspreis.
• Gewinnaufschlag in der Gewinn in Prozent, basierend auf dem Einkaufspreis.
  Cost ist der Einkaufspreis.
• Sell ist der Verkaufspreis.
• GP ist der Brutto-Verdienst.
  -Mkupist der Gewinnaufschlag in Prozent,basierend auf dem Einkaufspreis.
• Mrgn ist die Gewinnspanne in Prozent, basierend auf dem Verkaufspreis.

HAUSSE ET MARGE BÉNÉFICIAIRE

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.
