Produkttyp	Grafiktablett
Marke	MEDION
Modell	Life P82030 (MD 86336)
Aktive Fläche	ca. 254 x 152 mm (10 x 6 Zoll)
Auflösung	5080 LPI (Linien pro Zoll)
Druckstufen	2048
Stift	Batterieloser Stift mit Radierer
Anschluss	USB Typ A (Kabel im Lieferumfang)
Abmessungen (B x T x H)	ca. 320 x 210 x 10 mm
Gewicht	ca. 400 g
Energieversorgung	Über USB (5 V, 100 mA)
Systemanforderungen	Windows 7/8/10, macOS 10.10 oder höher, USB-Anschluss
Lieferumfang	Grafiktablett, Stift, USB-Kabel, Treiber-CD (oder Download), Kurzanleitung
Hauptfunktionen	Digitale Signatur, Zeichnen, Retuschieren, Notizen
Entretien und Reinigung	Mit einem weichen, fusselfreien Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Nur in trockenen Räumen verwenden, kein Öffnen des Gerätes, von Feuchtigkeit fernhalten
Ersatzteile und Reparatur	Ersatzstifte und Spitzen über den Fachhandel erhältlich; Reparatur durch autorisierte Servicestellen

Häufig gestellte Fragen - Life P82030 (MD 86336) MEDION

Welche Treiber werden für das Medion Life P82030 benötigt?

Das Grafiktablett benötigt spezielle Treiber, die Sie entweder von der mitgelieferten CD installieren oder als aktuellen Download von der Medion-Website herunterladen können.

Funktioniert das Tablet mit Linux oder Chromebook?

Die offizielle Unterstützung beschränkt sich auf Windows und macOS. Unter Linux kann es mit generischen HID-Treibern teilweise funktionieren, jedoch ohne Garantie.

Wie wechsle ich die Stiftspitze?

Ziehen Sie die alte Spitze gerade heraus und stecken Sie eine neue Spitze aus dem mitgelieferten Set hinein. Achten Sie darauf, sie nicht zu verbiegen.

Warum reagiert der Stift nicht?

Überprüfen Sie zuerst die USB-Verbindung und ob der Treiber korrekt installiert ist. Starten Sie ggf. den Computer neu. Der Stift benötigt keine Batterien.

Kann ich das Tablet auch ohne Maus verwenden?

Ja, das Grafiktablett fungiert als vollwertiges Eingabegerät. Der Stift ersetzt die Maus, und die Tablet-Oberfläche entspricht dem Bildschirmbereich.

Wie kalibriere ich das Tablet?

Öffnen Sie die Systemeinstellungen des Tablet-Treibers (z. B. 'Medion Tablet Properties') und wählen Sie 'Kalibrieren'. Folgen Sie den Anweisungen auf dem Bildschirm.

Welche Programme sind kompatibel?

Das Tablet arbeitet mit allen gängigen Grafikprogrammen wie Adobe Photoshop, Corel Painter, GIMP und auch mit Office-Anwendungen für Signaturen.

Wie groß ist die aktive Fläche genau?

Die aktive Fläche beträgt ca. 254 x 152 mm (10 x 6 Zoll), was etwa einem A5-Format entspricht.

Kann ich mehrere Stifte gleichzeitig verwenden?

Nein, das Tablet unterstützt nur einen Stift zur gleichen Zeit. Es können jedoch mehrere Stifte abwechselnd genutzt werden.

Wie reinige ich die Oberfläche des Tablets?

Verwenden Sie ein weiches, leicht feuchtes Tuch und trocknen Sie die Oberfläche danach ab. Keine Scheuermittel oder Alkohol verwenden.

BEDIENUNGSANLEITUNG Life P82030 (MD 86336) MEDION

Hinweise zu dieser Anleitung....3

In dieser Anleitung verwendete Warnsymbole und Signalwörter 3

Bestimmungsgemäßer Gebrauch ....4

Sicherheitshinweise 5

Betriebssicherheit....5

Aufstellort 5

Elektromagnetische Verträglichkeit ....5

Reparatur....6

Sicherheitshinweise zum Batteriebetrieb 6

Datensicherung 7

Lieferumfang 8

Systemvoraussetzungen 8

Ansichten....9

Grafiktablett....9

Digitaler Stift....9

Inbetriebnahme ....10

Batterie einlegen oder wechseln 10

Software installieren ....10

Grafiktablett anschließen 11

Bedienung 12

Einstellungen Grafiktablett und Stift 12

Handschrifterkennung unter Windows® 7 und Vista® ....14

Mine einsetzen und wechseln 14

Schreibunterlage mit Funktionsfeldbelegung ....15

Funktionsfeldbelegung bei Windows® XP® 15

Funktionsfeldbelegung bei Windows ^® Vista ^® / 7 ......15

Wartung 16

Reparatur....16

Reinigung 16

Kundendienst 17

Erste Hilfe bei Fehlfunktionen 17

Entsorgung....19

Technische Daten 20

Vervielfältigung dieser Bedienungsanleitung

Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Copyright © 2012

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Das Copyright liegt bei der Firma MEDION®.

Warenzeichen:

MS-DOS ^® und Windows ^® sind eingetragene Warenzeichen der Fa. Microsoft ^® .

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können.

In dieser Anleitung verwendete Warnsymbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	VORSICHT!Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Informationen für den Gebrauch des Gerätes!
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
•	Aufzählungspunkt / Information über Ereignisse während der Bedienung
►	Auszuführende Handlungsanweisung

Bestimmungsgemäßer Gebrauch

Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Anwendung

Dieses Gerät dient zur Aufzeichnung von Zeichnungen und schriftlichen Notizen. Dieses Gerät ist ausschließlich für den privaten Gebrauch und nicht für gewerbliche Zwecke geeignet.

Sicherheitshinweise

Betriebssicherheit

GEFAHR!

Lassen Sie kleine Kinder nicht mit Verpackungsfolien spielen. Es besteht Erstickungsgefahr!

• Öffnen Sie niemals das Gehäuse des Geräts. Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres Geräts zur Folge hat. Nehmen Sie keine eigenmächtigen Umbauten am Gerät vor!
• Setzen Sie die Minen keinem zu starken Druck aus und vermeiden Sie das Klopfen mit der Mine auf den Untergrund. Dies kann ansonsten zu Beschädigungen der Spitze oder des Stiftes selbst führen und Störungen zur Folge haben.

Aufstellort

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Halten Sie Gerät von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu vermeiden.
• Betreiben Sie das Gerät nicht im Freien.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um ein Herunterfallen des Geräts zu ver meiden.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße – wie z. B. Vasen – auf bzw. neben das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

GEFAHR!

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Geräts kommen, die einen elektrischen Kurzschluss verursachen kann. Warten Sie nach einem Transport des Geräts solange mit der Inbetriebnahme, bis es die Umgebungstemperatur angenommen hat.

Elektromagnetische Verträglichkeit

• Das Gerät entspricht den Anforderungen der EMV-Richtlinie.
• Halten Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörun gen und Datenverlust zu vermeiden.

Reparatur

• Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.

• Wenden Sie sich an den Kundendienst, wenn:

• Flüssigkeit in das Gerät eingedrungen ist;
  – das Gerät nicht ordnungsgemäß funktioniert;
  – das Gerät gestürzt oder das Gehäuse beschädigt ist.

WARNUNG!

Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags.

- Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

Sicherheitshinweise zum Batteriebetrieb

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte.

Bitte befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern. Sollten versehentlich Batterien verschluckt worden sein, melden Sie dies bitte sofort Ihrem Arzt.
• Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
• Schließen Sie die Batterien niemals kurz.
• Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
• Zerlegen oder verformen Sie die Batterien nicht.

Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und informieren Sie umgehend Ihren Arzt.

• Vermeiden Sie starke Stöße und Erschütterungen.
  • Vertauschen Sie niemals die Polarität.

Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen.
• Entfernen Sie die verbrauchte Batterie sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.

• Ersetzen Sie die verbrauchte Batterie in einem Gerät gleichzeitig mit einer neuen Batterie des gleichen Typs.

• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

• Prüfen Sie vor dem Einlegen der Batterie, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie sie gegebenenfalls.

Datensicherung

Machen Sie vor jeder Aktualisierung eine Sicherheitskopie Ihrer Daten auf externen Speichermedien.

HINWEIS!

Es besteht kein Regressanspruch für verloren gegangene Daten bzw. für durch Datenverlust entstandene Folgeschäden.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

GEFAHR!

Lassen Sie kleine Kinder nicht mit Verpackungsfolien spielen. Es besteht Erstickungsgefahr!

Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

• Grafiktablett
• Kabelloser Stift
  • 1 x Batterie Typ LR03 (AAA) 1,5V
  • 2 Ersatzminen
• Pinzette
• Schreibunterlage mit Funktionsfeldbelegung für Windows® XP
• Schreibunterlage mit Funktionsfeldbelegung für Windows® Vista / 7
• Software CD
• Dokumentation

Systemvoraussetzungen

• Windows® 7 / Vista® SP1 / XP SP3
• USB Anschluss
  • CD-ROM Laufwerk

Ansichten

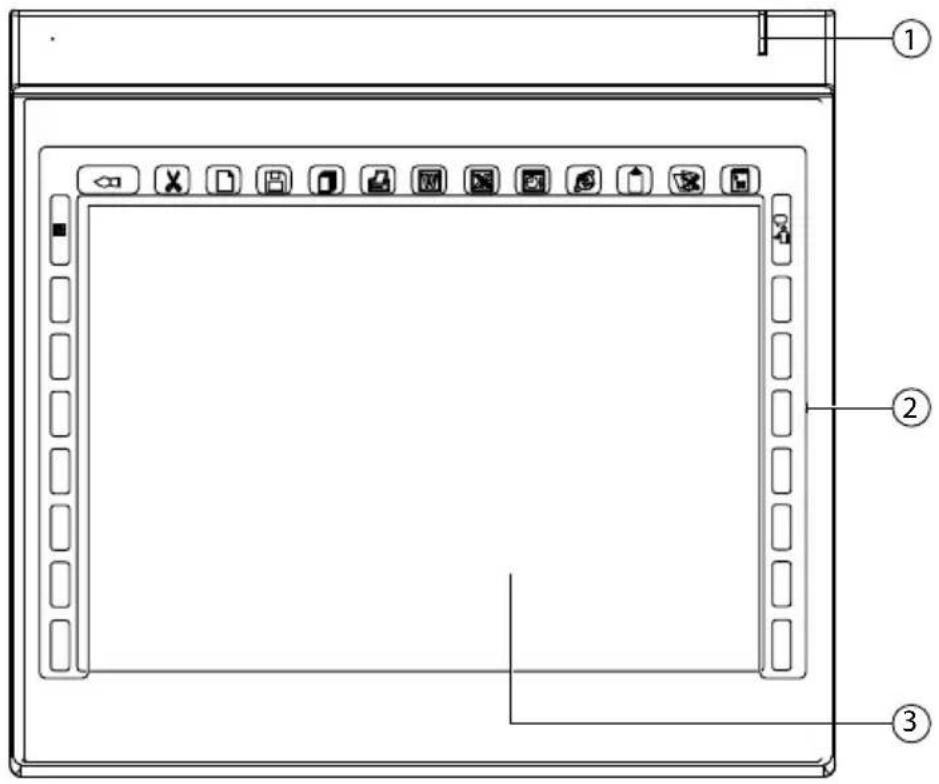

Grafiktablett

1) Betriebs-LED
2) Funktionsschaltflächen
3) Eingabebereich

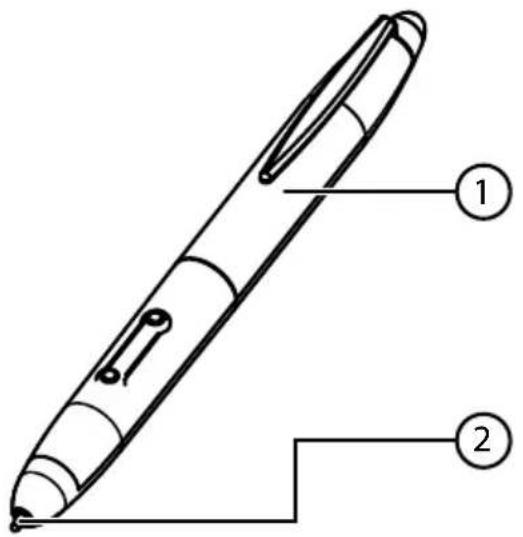

Digitaler Stift

Batterie einlegen oder wechseln

Die Batterie des kabellosen Stiftes ist fast leer, wenn die Eingabe Aussetzer hat oder die Striche nicht mehr korrekt aufgezeichnet werden. Bitte ersetzten Sie in diesem Fall die Batterie.

Der Stift hat keinen Ein- und Ausschalter. Er wird automatisch aktiviert, wenn er in die Nähe der Eingabefläche kommt und schaltet sich aus, wenn er diese verlässt.

• Öffnen Sie das Batteriefach, indem Sie die Kappe am Stifthalter gegen den Uhrzeigersinn abschrauben.
  ▶ Entfernen Sie den Halter und nehmen Sie die Batterie-abdeckung ab.
  Entnehmen Sie ggf. die verbrauchte Batterie und legen Sie eine neue Batterie des Typs LR03/AAA ein. Achten Sie darauf, dass das mit „+“ gekennzeichnete Ende der Batterie auf die Stiftspitze zeigt und das mit „-“ gekennzeichnete Ende an der hinteren Kontaktfeder anliegt.
  ▶ Setzen Sie die Batterieabdeckung wieder auf, befestigen Sie den Halter und schrauben Sie die Kappe des kabellosen Stiftes wieder zu.

Bei der Installation von Program men oder Treibern können wichtige Dateien überschrieben und ver ändert werden. Um bei eventuellen Problemen nach der Installation auf die Originaldateien zu greifen zu können, sollten Sie vor der In stallation eine Sicherung Ihrer Daten erstellen.

Die mitgelieferte Software benötigen Sie, um Ihre Aufzeichnungen zu verwalten, zu bearbeiten bzw. in ein für Sie nutzbares Format umzuwandeln.

Sie können aber auch mit einem kompatiblen Grafikprogramm wie z.B. „Paint“ das Grafiktablett bedienen.

Inhalt der Discs:

Ulead Photoimpact Zeichenprogramm

Pen Pad Driver Treiber des Grafiktabletts

Free Notes / Office Ink Hilfsprogramm zur Erstellung von Notizen

Power Presenter RE II Hilfsprogramm zur Bearbeitung von Präsentationen

Legen Sie zuerst die mitgelieferte Disc ein. Die Installation startet automatisch.

▶ Folgen Sie den Anweisungen auf dem Bildschirm und installieren Sie alle gewünschten Programme von den CDs. Ausführliche Hilfestellung zur Benutzung der Software wurde automatisch installiert.

▶ Starten Sie nach der Installation Ihren Computer erneut, um den Vorgang abzuschließen.

HINWEIS!

Sollte der automatische Start nicht funktionieren, ist wahrscheinlich die sog. „Autorun“-Funktion deaktiviert.

Manuelle Installation ohne Autorun unter Windows® 7 und Vista®

Klicken Sie doppelt auf das Icon Computer auf Ihrem Desktop.
Klicken Sie mit der rechten Maustaste auf das Laufwerk in dem Sie die CD eingelegt haben. Es öffnet sich ein Auswahlfenster.
Klicken Sie auf die Option Automatische Wiedergabe öffnen. Die Installation wird gestartet.

Manuelle Installation ohne Autorun unter Windows® XP

Klicken Sie doppelt auf das Icon Arbeitsplatz auf Ihrem Desktop.
Klicken Sie mit der rechten Maustaste auf das Laufwerk in dem Sie die CD eingelegt haben. Es öffnet sich ein Auswahlfenster.
Klicken Sie auf die Option Autoplay. Die Installation wird gestartet.

Grafiktablett anschließen

▶ Schalten Sie den Computer und alle angeschlossenen Peripheriegeräte (Monitor, Drucker, Modem etc.) ein und warten Sie, bis das Betriebssystem vollständig gestartet ist.
▶ Verbinden Sie das eine Ende des USB-Kabels mit einer freien USB-Anschlussbuchse Ihres Computers.
Das Gerät wird vom Betriebssystem erkannt und der Installationsvorgang abgeschlossen.

Bedienung

Sobald eine Verbindung zum Computer erfolgreich hergestellt wurde, stehen Ihnen die Grafiktablettfunktionen zur Verfügung. Starten Sie beispielsweise das Programm Free Notes & Office Ink oder eine beliebige Grafiksoftware wie Windows Paint, um mit dem Grafiktablett zu arbeiten.

Sie können mit dem Digitalen Stift den Mauszeiger bewegen. Der erkennbare Bereich ist proportional zum Bildschirm eingestellt. Sobald Sie sich mit dem kabellosen Stift im erkennbaren Bereich befinden, leuchtet die LED dauerhaft. Die LED erlischt, sobald direkter Kontakt zum Grafiktablett hergestellt ist.

Einstellungen Grafiktablett und Stift

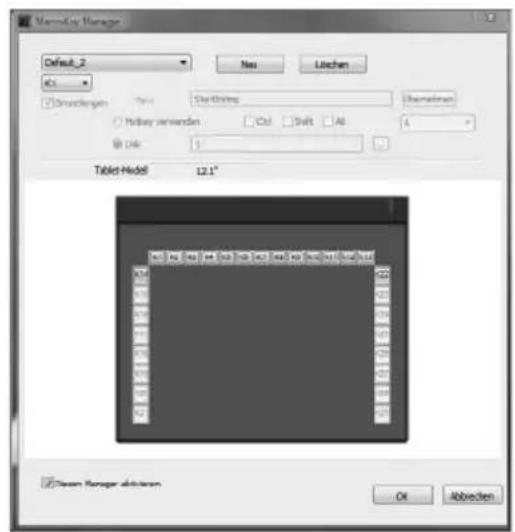

Über den Gerätetreiber haben Sie die Möglichkeit das Grafiktablett und den kabellosen Stift Ihren Wünschen entsprechend anzupassen.
Klicken Sie doppelt auf die Icons und in der Taskleiste, um die nachstehenden Fenster zu öffnen:

Klicken Sie mit der rechten Maustaste auf das Icon ☒, um das Kontextmenü aufzurufen.
Wählen Sie im Kontextmenü den Punkt „Tablet...“, um das Einstellungsmenü für den Stift und das Grafiktablett aufzurufen.
Über die beiden Registerkarten, Stift und Projektion, des Menüs stehen Ihnen diverse Einstellmöglichkeiten zur Verfügung.
Nachstehend eine Übersicht der einzelnen Funktionen:

Register Stift

Funktion Einstellung Beschreibung
Empfindlichkeit der Spitze	Weich ~ Hart	Stellen Sie hier die Empfindlichkeit der Spitze ein. Das Ergebnis wird in der AnzeigeAktueller Druckwiedergegeben.
Tastenbelegung		Über die Auswahlmenüs können Sie den beiden Tasten des Stiftes eine Funktion zuweisen.
Doppelklick-Distanz der Spitze	Aus ~ Groß	Stellen Sie den Abstand zwischen zwei Doppelklicks ein. MitAusdeaktivieren Sie diese Funktion.

Register Projektion

Funktion Einstellung Beschreibung
Modus Stift, Maus		Unter Maus stehen Ihnen weitere Einstellmöglichkeiten zur Verfügung.
Monitorbereich	Alle Bildschirme, Monitor, Teil	Stellen Sie hier die Arbeitsfläche ein. Verwenden Sie Alle Bildschirme, wenn die gesamte Fläche genutzt werden soll. Unter Monitor stellen sie den gewünschten Monitor ein. Möchten Sie nur einen bestimmten Teil als Arbeitsfläche verwenden, wählen Sie Teil und ziehen den roten Rahmen unter Arbeitsbereich Eigenschaften auf die gewünschte Fläche.
	Feststehende Größenverhältnisse	Aktivieren Sie diese Einstellung, wenn Ihre Bildschirme mit unterschiedlichen Auflösungen arbeiten, z. B. erweiterter Desktop.

HINWEIS!

Die Beschreibung der Funktionen erhalten Sie ebenfalls über den Eintrag „Hilfe“ im Kontextmenü des MacroKey Managers. Um die Datei lesen zu können benötigen Sie ein Programm zur Anzeige von PDF Dateien, z. B. Acrobat Reader.

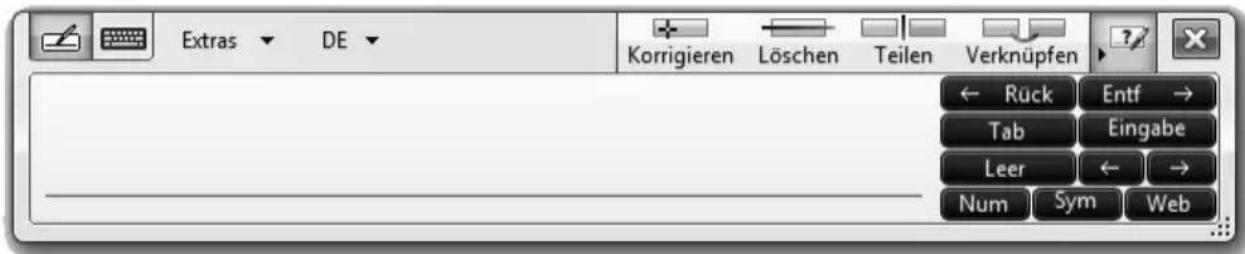

Handschrifterkennung unter Windows® 7 und Vista®

Machen Sie handschriftliche Notizen die Sie über den Eingabebereich Ihres Betriebssystems vornehmen. Diese werden erkannt und in Text konvertiert.

▶ Wie das Eingabefeld aufgerufen wird, hängt von den Einstellungen in Ihrem Betriebssystem ab. Lesen Sie in der Hilfe Ihres Betriebssystem nach, wo Sie diese finden.

Mine einsetzen und wechseln

Mine einsetzen

▶ Schieben Sie die Mine vorsichtig in den Minenschacht an der Spitze des Stiftes.

Wenn Sie die Mine einschieben, sollten Sie möglichst wenig Kraft einsetzen, um die Mine und den Stift nicht zu beschädigen.

Mine entfernen

Benutzen Sie die mitgelieferte Pinzette, um die Mine aus dem Stift zu ziehen.

Nachdem Sie die Mine erfolgreich entfernt haben, können Sie nun eine neue Mine einsetzen.

▶ Schieben Sie mit den Fingern die neue Mine vorsichtig in den Stift.

Schreibunterlage mit Funktionsfeldbelegung

▶ Sie können die Schreibunterlage ganz einfach austauschen, indem Sie die transparente Schutzfolie anheben und die jeweilige Unterlage einlegen.

Funktionsfeldbelegung bei Windows® XP®

Abbildung	Funktion Abbildung Funktion
	Rückgängig Microsoft Powerpoint
	Ausschneiden Internet Explorer
	Einfügen Öffnen
	Speichern Schließen
	Kopieren Paint
	Drucken Microsoft Outlook
	Microsoft Word Macro Key Manager
	Microsoft Excel

Funktionsfeldbelegung bei Windows® Vista® / 7

Abbildung	Funktion Abbildung Funktion
	Zeichenwerkzeug Microsoft Powe nt
	Ausschneiden Internet Explorer
	Einfügen Kurznotiz
	Speichern Snipping Tool
	Kopieren Paint
	Drucken Microsoft Outlook
	Microsoft Word Macro Key Manage
	Microsoft Excel

Die übrigen Funktionsfelder sind frei programmierbar, nähere Informationen zur Belegung der Funktionsfelder finden Sie in der Hilfe des Programms MacroKey Manager.

Klicken Sie dazu mit der rechten Maustaste auf das Symbol in der Taskleiste und wählen Sie die Option HILFE aus.

Wartung

Reparatur

Bitte wenden Sie sich an unser Service Center, wenn Sie technische Probleme mit Ihrem Gerät haben.

Die Reparatur ist ausschließlich unseren autorisierten Ser vice partnern vorbehalten. Unterbrechen Sie sofort die Stromzufuhr und wenden Sie sich an Ihren Kundendienst, wenn...

• Flüssigkeit ins Innere des Geräts gedrungen ist.
• das Gerät nicht ordnungsgemäß funktioniert.
• das Gerät gestürzt oder das Gehäuse beschädigt ist.

Reinigung

• Achten Sie darauf, dass das Gerät, insbesondere die Eingabefläche, nicht verunreinigt wird.
• Reinigen Sie das Gerät mit einem angefeuchteten Tuch.
• Verwenden Sie keine Lösungsmittel, ätzenden oder gasförmigen Reinigungsmittel.

Kundendienst

Erste Hilfe bei Fehlfunktionen

Lokalisieren der Ursache

- Fehlfunktionen können manchmal banale Ursachen haben, zuweilen aber auch von recht komplexer Natur sein und eine aufwendige Analyse erfordern.

- Anschlüsse und Kabel überprüfen

- Beginnen Sie mit einer sorgfältigen Sichtprüfung aller Kabelverbindungen. Vergewissern Sie sich, dass der Rechner und alle Peripheriegeräte ordnungsgemäß mit Strom versorgt werden.

- Schalten Sie den Rechner ab und überprüfen Sie alle Kabelverbindungen. Wenn der Rechner an Peripheriegeräte angeschlossen ist, überprüfen Sie auch hier die Steckverbindungen aller Kabel. Tauschen Sie Kabel für verschiedene Geräte nicht wahllos gegeneinander aus, auch wenn sie genau gleich aussehen. Die Polbelegungen im Kabel sind vielleicht anders. Wenn Sie mit Sicherheit festgestellt haben, dass die Stromversorgung einwandfrei ist und alle Verbindungen intakt sind, schalten Sie den Rechner wieder ein.

Fehler und mögliche Ursachen

Das Grafiktablett wird nicht erkannt bzw. wird nicht angesprochen.

• Haben Sie die Kabel gemäß der Installationsanleitung angeschlossen?
• Überprüfen Sie bitte alle Kabelverbindungen.
• Haben Sie nach der Installation den Computer neu gestartet?

Hinweis zum Anschluss des USB-Gerätes an einen USB 1.1 Port unter Windows XP:

- Das Betriebssystem zeigt die Meldung, dass ein Hochgeschwindigkeits-USB Gerät an einen Nicht-Hochgeschwin digkeits-USB Hub angeschlossen ist. Hierbei handelt es sich nicht um eine Fehlermeldung sondern lediglich um den Hinweis, dass bedingt durch den langsameren USB 1.1 Anschluss die Geschwindigkeit angepasst wird.

Technische Unterstützung

Das Gerät ist in unseren Testlabors ausgiebig und erfolgreich mit einer Vielzahl unterschiedlicher Geräte getestet worden.

Es ist jedoch üblich, dass die Treiber von Zeit zu Zeit aktualisiert werden. Dies kommt daher, dass sich z.B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben.

Auf folgender Adresse im Internet finden Sie Treiberaktualisierungen sowie die neuesten Informationen zu Ihrem Produkt: www.medion.com

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Wie sieht Ihre Rechnerkonfiguration aus?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschönend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Informationen zu Möglichkeiten einer umweltgerechten Entsorgung erhalten Sie bei Ihrem regionalen Entsorgungsbetrieb oder Ihrer kommunalen Verwaltung.

Batterien

Verbrauchte/defekte Batterien/Akkus gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Technische Daten

Aktive Arbeitsfläche 254 x 159 mm

Auflösung 2048

Druckempfindlichkeitsstufe 1024

USB DC IN 5V

Abmessungen (L x B x H) 305 x 257 x 8 mm

Gewicht ca. 610 g

lpi

500mA

Technische und optische Änderungen sowie Druckfehler vorbehalten.

CE

MEDION®

MTC - Medion Technologie Center

Freiherr-vom-Stein-Straße 131

45473 Mülheim / Ruhr

Hotline: 01805 - 633 466

Fax: 01805 - 654 654

(0,14 Euro/Minute aus dem dt. Festnetz,

Mobilfunk max. 0,42 Euro/Minute.)

Servicebereich der Homepage:

www.medion.de/service

www.medion.de
