BEDIENUNGSANLEITUNG EL-2607PG SHARP

DRUCKENDER TISCHRECHNER

6. Wickeln Sie das Netzkabel nicht um das Gerät

oder knicken oder biegen Sie es nicht.

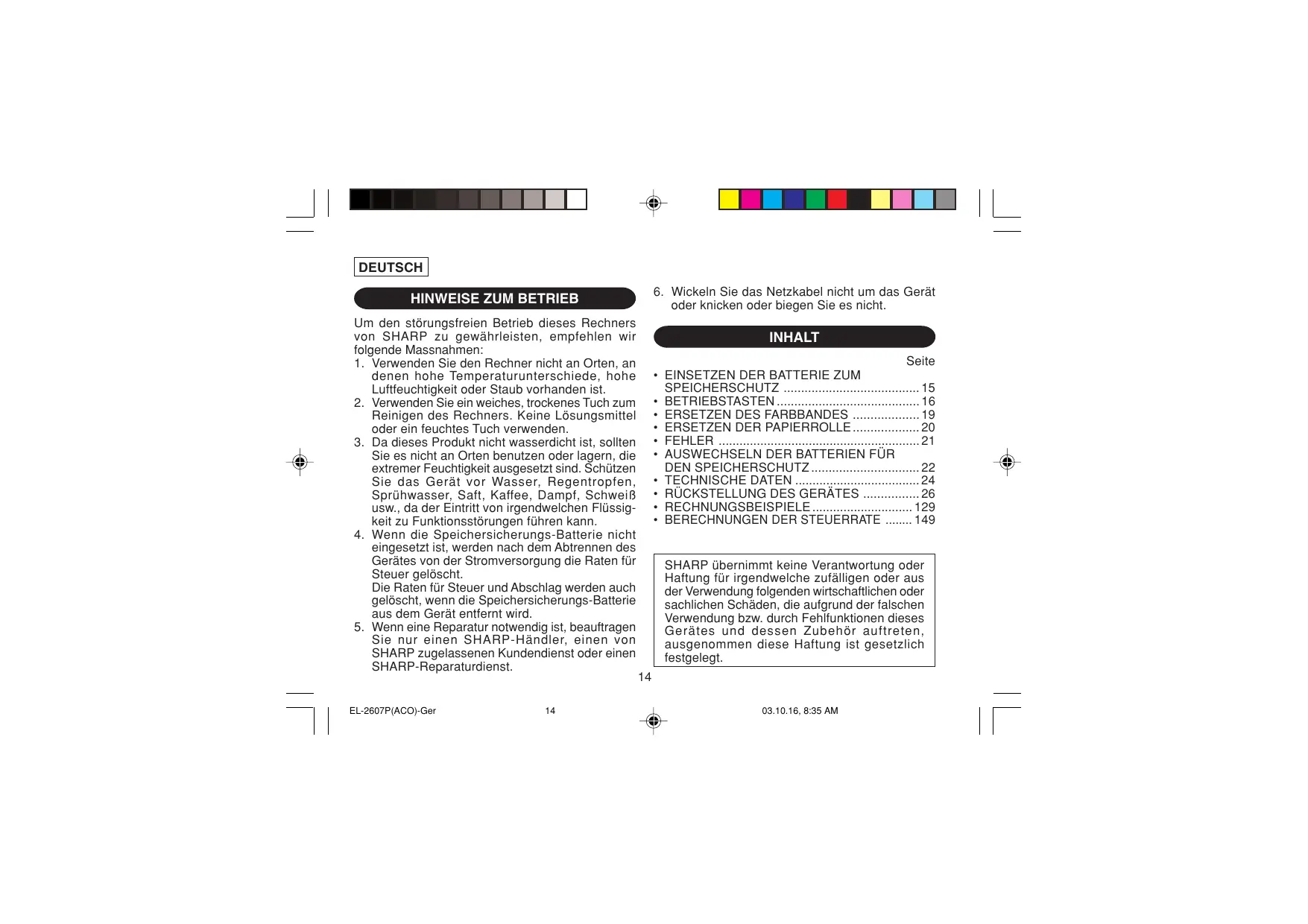

HINWEISE ZUM BETRIEB

Um den störungsfreien Betrieb dieses Rechners von SHARP zu gewährleisten, empfehlen wir folgende Massnahmen:

1. Verwenden Sie den Rechner nicht an Orten, an

denen hohe Temperaturunterschiede, hohe Luftfeuchtigkeit oder Staub vorhanden ist.

2. Verwenden Sie ein weiches, trockenes Tuch zum

Reinigen des Rechners. Keine Lösungsmittel oder ein feuchtes Tuch verwenden.

3. Da dieses Produkt nicht wasserdicht ist, sollten

Sie es nicht an Orten benutzen oder lagern, die extremer Feuchtigkeit ausgesetzt sind. Schützen Sie das Gerät vor Wasser, Regentropfen, Sprühwasser, Saft, Kaffee, Dampf, Schweiß usw., da der Eintritt von irgendwelchen Flüssigkeit zu Funktionsstörungen führen kann.

4. Wenn die Speichersicherungs-Batterie nicht

eingesetzt ist, werden nach dem Abtrennen des Gerätes von der Stromversorgung die Raten für Steuer gelöscht. Die Raten für Steuer und Abschlag werden auch gelöscht, wenn die Speichersicherungs-Batterie aus dem Gerät entfernt wird.

5. Wenn eine Reparatur notwendig ist, beauftragen

Sie nur einen SHARP-Händler, einen von SHARP zugelassenen Kundendienst oder einen SHARP-Reparaturdienst. EL-2607P(ACO)-Ger

• RÜCKSTELLUNG DES GERÄTES ................ 26
• RECHNUNGSBEISPIELE ............................. 129
• BERECHNUNGEN DER STEUERRATE ........ 149 SHARP übernimmt keine Verantwortung oder Haftung für irgendwelche zufälligen oder aus der Verwendung folgenden wirtschaftlichen oder sachlichen Schäden, die aufgrund der falschen Verwendung bzw. durch Fehlfunktionen dieses Gerätes und dessen Zubehör auftreten, ausgenommen diese Haftung ist gesetzlich festgelegt.

EINSETZEN DER BATTERIE ZUM

SPEICHERSCHUTZ Vor der erstmaligen Verwendung des Gerätes die mitgelieferte Lithiumbatterie entfernen und sie folgendermaßen im Gerät einsetzen. Wenn das Netzkabel aus Versehen bei Betrieb des Gerätes mit Wechselstrom von der Steckdose abgetrennt wird, werden die eingestellte Steuerrate und der Speicher gelöscht.

1) Den Netzschalter auf die Position “OFF”

einstellen und den Netzstecker von der Steckdose abtrennen.

2) Die Batterieabdeckung auf der Rückseite des

Gerätes entfernen. (Abb. 1)

3) Die Batterie mit einem trockenen Tuch

abwischen und mit der Seite “+” nach oben einlegen. (Abb. 2)

4) Die Batterieabdeckung wieder anbringen.

5) Den RESET-Schalter auf der Rückseite des

Gerätes drücken (siehe Seite 26). Abb. 1 Nach dem Einsetzen der Batterie

• Den Netzstecker an eine Steckdose anschließen und den Netzschalter auf die Position “ON” einstellen. Sicherstellen, daß “0.” angezeigt wird. Wenn “0.” nicht angezeigt wird, entfernen Sie die Batterie und setzen Sie erneut ein; danach wieder die Anzeige prüfen.
• Bitte notieren Sie als Anhaltspunkt für den nächsten Batteriewechsel das Jahr und den Monat, in dem die Batterie eingelegt wurde, auf dem Batteriewechsel-Datenaufkleber der Geräterückseite.

Zum Ausdrucken und Löschen des Zählers die Taste drücken.

bei einer Addition wird dem Speicher-Postenzähler jedesmal eine Eins hinzugefügt. Hinweise: • Beim Drücken von bei einer Subtraktion wird jedesmal eine Eins vom Postenzähler abgezählt.

• Der Zähler wird gedruckt, wenn der Speicher abgerufen wird. wird der
• Durch Drücken von Zähler gelöscht. Hinweis: Der Zähler hat eine maximale Kapazität von drei Stellen (bis ±999). Wenn der Zähler den Maximalwert überschreitet, wird er wieder auf Null zurückgestellt. BETRIEBSTASTEN BETRIEBSTASTE; WAHLSCHALTER FÜR DRUCKEN/POSTENZÄHLER: “OFF”: Ausschalten. Einschalten. Einstellung der Betriebsart ohne Ausdruck. “P”: Einschalten. Einstellung der Betriebsart für Ausdruck. “P•IC”: Einschalten. Einstellung auf Ausdruck und Betriebsart für Postenzähler.

bei einer Addition wird dem Postenzähler jedesmal eine Eins hinzugefügt. Hinweise: • Beim Drücken von bei einer Subtraktion wird jedesmal eine Eins vom Postenzähler abgezählt.

• Der Zähler wird gedruckt, wenn ein Ergebnis ausgegeben wird.

• Durch Drücken von oder wird der Zähler gelöscht.

2) Wenn der Wahlschalter für Endsumme/

Einstellung der Rate auf ON (GT) eingestellt ist, wird dem Postenzähler jedesmal eine Eins hinzugefügt, wenn Rechenergebnisse im Gesamtsummenspeicher gespeichert werden. KOMMA-TABULATOR: Einstellung der Anzahl der Dezimal-stellen für das Ergebnis. Bei Einstellung auf “F” wird das Ergebnis im Gleitpunkt-System angezeigt.

ADDITION: RUNDUNGSSCHALTER: “ ”: Ein Ergebnis wird aufgerundet. “5/4”: Ein Ergebnis wird gerundet. “ ”: Ein Ergebnis wird abgerundet. Hinweis: Aufeinanderfolgende Berechnungen mit oder werden als Fließpunktoperationen ausgeführt. Wenn der Dezimalwahlschalter auf “F” gestellt ist, wird das Ergebnis stets abgerundet ( ). ‘‘K’’: Die folgenden Konstanten-Funktionen werden ausgeführt: Multiplikation: Der Rechner speichert die zuerst eingegebene Zahl (den Multiplikanden) und die Anweisung Division: Der Rechner speichert die als zweites eingegebene Zahl (den Divisor) und die Anweisung ‘‘•’’: Neutral. ‘‘A’’: Bei der Additions-Betriebsart können Additionen und Subtraktionen von Zahlen ohne einen Dezimalpunkt ausgeführt werden. Wenn die Additions-Betriebsart aktiviert ist, wird der Dezimalpunkt automatisch an der in der Einstellung des Komma-Tabulators gewählten Stelle eingefügt. Die Verwendung von oder deaktiviert automatisch die Additions-Betriebsart und das korrekte Ergebnis wird mit der eingestellten Stelle für den Dezimalpunkt angezeigt.

WAHLSCHALTER FÜR ENDSUMME/

EINSTELLUNG DER RATE: “GT”: Endsumme. Neutral. ”: Vor dem Speichern jeder Rate diesen Wahlschalter auf “RATE SET” einstellen.

• Die Steueraufschlagrate eingeben, dann drücken.
• Zum Speichern einer Abschlagrate vor dem Drücken von drücken.
• Maximal können 4 Stellen gespeichert werden (der Dezimalpunkt wird nicht als Stelle gerechnet).

Hinweise: • Stellen Sie nach dem Speicher jeder Rate sicher, daß der Wahlschalter wieder auf die Position “•” gestellt wird.

• Es kann nur eine Rate gespeichert werden. Bei Eingabe einer neuen Rate wird die alte gelöscht. SPEICHER-PLUS-TASTE SPEICHER-MINUS-TASTE MIT STEUER-TASTE OHNE STEUER-TASTE PROZENT-TASTE TASTE FÜR NICHT-ADDIEREN / ZWISCHENSUMME: Nicht addieren – Wenn diese Taste in der Betriebsart für Ausdruck direkt nach der Eingabe einer Zahl gedrückt wird, wird der Eintrag mit der Markierung “#” auf der linken Seite gedruckt. Diese Taste wird gedrückt zum Ausdruck von Zahlen, die nicht Gegenstand von Berechnungen sind, z.B. einen Code, dem Datum u.a. Zwischensumme – Ausgeben von Zwischensumme(n) von Additionen bzw. Subtraktionen. Beim Drücken von oder wird die Zwischensumme PAPIERVORSCHUBTASTE

TASTE FÜR KORREKTUR DER LETZTEN

STELLE GESAMTSUMME-TASTE

TASTE ZUM EINTRAG LÖSCHEN

SUMME-TASTE MULTIPLIKATIONSTASTE DIVISIONSTASTE MINUS-GLEICH-TASTE PLUS-GLEICH-TASTE VORZEICHENWECHSEL-TASTE MEHRZWECK-TASTE SPEICHER-GESAMT-LÖSCHEN-TASTE SPEICHER-ZWISCHENSUMME-ABRUFTASTE EL-2607P(ACO)-Ger

mit der Markierung “◊” gedruckt und die Berechnung kann dann fortgesetzt werden. Selbst wenn diese Taste in der Betriebsart ohne Ausdruck gedrückt wird, wird die angezeigte Zahl mit einem “P” gedruckt.

ERSETZEN DES FARBBANDES

1. Entfernen Sie die Papierrolle vom Rechner.

(Das Papier abreissen und unter Verwendung der Taste aus dem Druckermechanismus entfernen.)

2. Schalten Sie das Gerät vor dem Entfernen

3. Entfernen Sie die Abdeckung des Druckers

4. Entfernen Sie das alte Farbband durch

5. Setzen Sie das neue Farbband ein.

6. Mit der schwarzen Seite des Farbbandes nach

oben weisend eine der Rollen auf die Rollenwelle auf der rechten Seite einsetzen (Abb. 2). Stellen Sie sicher, dass die Rolle richtig eingesetzt ist.

7. Legen Sie das Farbband um die Aussenseite

der Metallführungen (Abb. 3).

8. Straffen Sie loses Band durch Drehen einer der

9. Bringen Sie die Druckerabdeckung wieder an.

10. Setzen Sie die Papierrolle wieder ein.

MITTELWERT-TASTE: Zur Berechnung des Mittelwerts. ANZEIGESYMBOLE: M : Eine Zahl wurde im Speicher abgelegt. – : Der Anzeigewert ist negativ. E : Fehler oder Kapazitätsüberschreitung.

• : Erscheint, wenn eine Zahl im GesamtsummenSpeicher ist.
• Obwohl hier zur besseren Erklärung alle Symbole dargestellt werden, erscheinen nicht alle Symbole gleichzeitig auf der Anzeige.

ERSETZEN DER PAPIERROLLE

Niemals die Papierrolle mit zerrissenem Papier einsetzen. Dadurch kommt es zu Papierstau. Schneiden Sie immer zuerst die einzulegende Kante mit einer Schere glatt.

1) Schieben Sie die vordere Kante der Papierrolle

in die Öffnung (Abb. 1).

2) Schalten Sie das Gerät ein und führen Sie das

Papier durch Drücken der Taste zu (Abb. 2).

3) Setzen Sie die Papierrolle in den Papierrollenhalter ein (Abb. 3).

Abb. 1 Abb. 2 Abb. 1 Abb. 3 Abb. 4 EL-2607P(ACO)-Ger

FEHLER In einer Reihe verschiedener Situationen können Überlauf oder Fehlerzustände auftreten. In solchen Fällen wird “E” angezeigt. Der Speicherinhalt zum Zeitpunkt des Fehlers bleibt dabei erhalten. Wenn “0•E” bei einem Fehler erscheint, muss verwendet werden, um den Rechnerinhalt zu löschen. Wenn ein "E" mit Zahlen ausgenommen Null erscheint, kann der Fehler mit oder gelöscht werden, und der Rechenvorgang kann fortgesetzt werden. Abb. 2 In seltenen Fällen kann auch vorkommen, dass der laufende Druckvorgang stoppt und “E” im Display erscheint. Dies stellt keine Störung dar, sondern tritt auf, wenn der Rechner starker elektromagnetischer Beeinflussung oder statischer Elektrizität von externen Quellen ausgesetzt ist. In solchen Fällen bitte drücken und die Berechnung noch einmal ab Anfang neu durchführen. Abb. 3 DAS PAPIER NICHT IN RÜCKWÄRTSRICHTUNG ZIEHEN. DAS DRUCKWERK KÖNNTE DADURCH BESCHÄDIGT WERDEN. EL-2607P(ACO)-Ger

1. Eingabe von mehr als 12 Stellen oder 11

Dezimalstellen. Dieser Fehler kann mit oder behoben werden.

2. Wenn der ganzzahlige Teil des Ergebnisses 12

Stellen überschreitet.

3. Wenn der ganzzahlige Anteil im Speicher oder

im Gesamtsummenspeicher 12 Stellen überschreitet. (z.B.

4. Wenn eine Zahl durch Null dividiert wird (z.B. 5

AUSWECHSELN DER BATTERIEN

FÜR DEN SPEICHERSCHUTZ

Zeit zum Auswechseln der Batterien Alle 2 Jahre durch eine neue Batterie ersetzen. Vorgehen beim Auswechseln der Batterie Eine Lithiumbatterie (CR2032) verwenden. Hinweis: Beim Auswechseln der Batterie werden die eingestellte Steuerrate und der Speicher gelöscht. Die Steuerrate und andere wichtigen Daten sollten als Referenz aufgeschrieben und aufbewahrt werden.

1) Den Netzschalter auf die Position “OFF” einstellen und den Netzstecker von der Steckdose

2) Die Batterieabdeckung auf der Rückseite des

Gerätes entfernen. (Abb. 1)

3) Die verbrauchte Batterie entfernen und eine

neue Lithiumbatterie einsetzen. Die Batterie mit einem trockenen Tuch abwischen und mit der Seite “+” nach oben einlegen. (Abb. 2)

4) Die Batterieabdeckung wieder anbringen.

5) Den RESET-Schalter auf der Rückseite des

Gerätes drücken (siehe Seite 26).

• Bitte notieren Sie als Anhaltspunkt für den nächsten Batteriewechsel das Jahr und den Monat, in dem die Batterie ausgewechselt wurde, auf dem Batteriewechsel-Datenaufkleber der Geräterückseite. Abb. 1 Vorsichtsmaßnahmen bei der Verwendung der Batterie
• Eine verbrauchte Batterie nicht im Gerät belassen.
• Die Batterie nicht Wasser oder Feuer aussetzen und sie nicht zerlegen.
• Batterien sollten außerhalb der Reichweite von Kindern aufbewahrt werden. Abb. 2 Nach dem Auswechseln der Batterie
• Den Netzstecker an eine Steckdose anschließen und den Netzschalter auf die Position “ON” einstellen. Sicherstellen, daß “0.” angezeigt wird. Wenn “0.” nicht angezeigt wird, entfernen Sie die Batterie und setzen Sie erneut ein; danach wieder die Anzeige prüfen.
• Die Steuerrate erneut eingeben.

Gewicht: Zubehör: TECHNISCHE DATEN 12 Stellen In Betrieb: Wechselstrom: 220V–230V, 50Hz Speicher-Backup: (Gleichstrom) (Lithiumbatterie CR2032 × 1) Lebensdauer der Batterie: Ca. 2 Jahre. (geprüft bei 25°C, kann sich je nach Umgebungsbedingungen ändern.) Ca. 1,9 kg (Mit Batterie) 1 Lithiumbatterie, 1 Aufkleber für Batteriewechseldaten (auf der Geräterückseite), 2 Papierrolle, 1 Farbband (eingebaut) und Bedienungsanleitung 64 dB (Drucken), gemessen nach DIN 45635 Betriebskapazität: Stromversorgung: DRUCKER Drucker: Druckgeschwindigkeit: Druckerpapier: Geräuschpegel: Sicherheitshinweise: Die versorgende Steckdose muß nahe am Gerät angebracht und leicht zugänglich sein. Mechanischer Drucker Ca. 4,3 Zeilen/Sek. Breite: 57 mm - 58 mm Durchmesser der Rolle: (max.) 80 mm Betriebstemperatur: 0°C - 40°C Nennleistung: 67 mA Abmessungen: 222 mm (B) × 327 mm (T) × 78 mm (H) EL-2607P(ACO)-Ger

DIE VERWENDETE STROMSPANNUNG

MUSS MIT DER AUF DEM RECHNER

ANGEGEBENEN ÜBEREINSTIMMEN. ES IST

GEFÄHRLICH, DEN RECHNER MIT EINER

HÖHEREN STROMSPANNUNG ALS DER AUF

DEM GERÄT ANGEGEBEN ZU BETREIBEN.

DIES KANN ZU FEUER ODER ANDEREN

UNFÄLLEN MIT SCHÄDEN FÜHREN. DER HERSTELLER IST NICHT VERANTWORTLICH FÜR SCHÄDEN, DIE DURCH DIE

VERWENDUNG DES RECHNERS MIT EINER

ANDEREN ALS DER VORGESCHRIEBENEN

S T R O M S PA N N U N G V E R U R S A C H T WERDEN.

• Nach dem Drücken des RESET-Schalters den Netzstecker an eine Steckdose anschließen. Den Netzschalter auf die Position “ON” einstellen und prüfen, daß “0.” angezeigt wird.

RÜCKSTELLUNG DES GERÄTES

Durch starke stöße, elektromagnetische Felder order aus anderen Ursachen kann es vorkommen, daß das Gerät nicht mehr funktioniert und daß keine der Tasten mehr anspricht. In diesem Fall muß das Gerät durch Eindrücken des RESET-Schalters auf der Geräteunterseite zurückgestellt werden. Den RESET-Schalter nur in den folgenden Fällen eindrücken:

• Wenn eine außergewöhnliche Situation eintritt und keine der Tasten mehr anspricht.
• Die Batterie werden eingesetzt oder ausgetauscht. Hinweise:
• Durch das Drücken des RESET-Schalters wird die gespeicherte Steuerrate und andere gespeicherte Daten gelöscht.
• Zum Eindrücken des RESET-Schalters nur einen Kugelschreiber verwenden. Keine leicht brechbaren Gegenstände oder Gegenstände mit dünnen Spitzen, z.B. Nadeln, verwenden.

Bild 1 Bild 2 Bild 3 Bild 4 EL-2607P(ACO)-Swe

OPMERKINGEN BETREFFENDE HET GEBRUIK

CALCULATION EXAMPLES RECHNUNGSBEISPIELE

1. Stellen Sie den Komma-Tabulator wie in jedem

Beispiel beschrieben ein. Der Rundungs-Wahlschalter sollte auf die Position “5/4” eingestellt sein, falls nicht anderweitig angegeben.

2. Der Konstant/Addieren-Modusschalter und der

Wahlschalter für die Gesamtsumme/Rateneinstellung sollen in Stellung “•” (Aus) stehen, wenn nicht ausdrücklich anders angegeben.

3. Der Wahlschalter für Drucken/Postenzähler

sollte auf die Position “P” eingestellt sein, falls nicht anderweitig angegeben.

4. Wenn Sie bei der Eingabe von Zahlen einen

Fehler machen, drücken Sie oder und geben Sie die richtige Zahl ein.

5. Negative Zahlen werden mit einem roten

Minuszeichen “–” ausgedruckt.

ADDITIONSBETRIEBSART / ADDITION ET

MIXED CALCULATIONS / GEMISCHTE

A. 5% add-on to 100. / Ein Aufschlag von 5% auf

GEWINNAUFSCHLAG UND GEWINNSPANNE /

– Gewinnaufschlag ist der Gewinn in Prozent in Bezug auf die Kosten.

PERCENT CHANGE / ÄNDERUNG DER

• Berechne den Unterschied in Dollar (a) und die Änderung der Prozente (b) zwischen zwei Jahresumsätzen von $1.500 in einem Jahr und $1.300 im Vorjahr.

BERECHNUNG MIT DEM POSTENZÄHLER /

• : Vor dem Beginn einer Speicherberechnung drücken Sie , um den Speicher zu löschen.

AVERAGING / MITTELWERT-BERECHNUNGEN /

BERECHNUNGEN DER STEUERRATE

Umweltschutz Das Gerät wird durch eine Batterie mit Strom versorgt. Um die Batterie sicher und umweltschonend zu entsorgen, beachten Sie bitte folgende Punkte:

• Bringen Sie die leere Batterie zu Ihrer örtlichen Mülldeponie, zum Händler oder zum KundenserviceZentrum zur Wiederverwertung.
• Werfen Sie die leere Batterie niemals ins Feuer, ins Wasser oder in den Hausmüll.
