IB-DK2301-C - Computerzubehör Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	USB-C Dockingstation
Marke	Icy Box
Modell	IB-DK2301-C
Abmessungen (ca.)	13,5 x 7,0 x 2,0 cm
Gewicht	150 g
Stromversorgung	Bus powered (über USB-C)
Anschlüsse	1x USB-C (Host), 1x HDMI, 1x VGA, 1x Gigabit Ethernet, 3x USB-A 3.0, 1x SD-Kartenleser, 1x Audio
Maximale Display-Auflösung (HDMI)	3840x2160 @ 30 Hz
Maximale Display-Auflösung (VGA)	1920x1080 @ 60 Hz
Kompatible Betriebssysteme	Windows, macOS, Linux (mit Treiber)
Farbe	Schwarz
Gehäusematerial	Aluminiumlegierung
Besondere Funktionen	Plug & Play, kompakt, Überhitzungsschutz, Überspannungsschutz
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Flüssigkeiten verwenden.
Sicherheit	Das Gerät nicht öffnen, vor Feuchtigkeit schützen, kein Kurzschluss.
Ersatzteile / Reparatur	Keine vom Benutzer austauschbaren Teile. Bei Defekt Fachhändler kontaktieren.
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - IB-DK2301-C Icy Box

Wie schließe ich die Dockingstation an meinen Laptop an?

Verbinden Sie das mitgelieferte USB-C-Kabel mit Ihrem Laptop und dem USB-C-Anschluss der Dockingstation. Die meisten Geräte erkennen die Station automatisch (Plug & Play).

Welche Anschlüsse hat die IB-DK2301-C?

Die Dockingstation verfügt über: HDMI, VGA, Gigabit Ethernet, 3x USB-A 3.0, SD-Kartenleser und Audio.

Unterstützt die Dockingstation 4K-Auflösung?

Ja, der HDMI-Anschluss unterstützt bis zu 3840x2160 @ 30 Hz. Der VGA-Anschluss unterstützt maximal 1920x1080 @ 60 Hz.

Muss ich Treiber installieren?

Unter Windows und macOS ist die Installation meist nicht erforderlich. Bei Linux kann ein Treiber notwendig sein; bitte konsultieren Sie die Bedienungsanleitung.

Kann ich die Dockingstation mit einem MacBook verwenden?

Ja, die Station ist kompatibel mit MacBooks, die über einen USB-C-Anschluss (Thunderbolt 3/4) verfügen.

Was tun, wenn der Bildschirm kein Signal erhält?

Überprüfen Sie die Kabelverbindungen, stellen Sie sicher, dass der Monitor eingeschaltet ist, und wechseln Sie ggf. den Eingangskanal. Starten Sie den Laptop neu.

Kann ich mehrere Monitore gleichzeitig anschließen?

Ja, Sie können sowohl HDMI als auch VGA gleichzeitig nutzen. Die maximale Auflösung kann sich jedoch reduzieren.

Wie reinige ich die Dockingstation?

Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie Flüssigkeiten, aggressive Reinigungsmittel und scheuernde Materialien.

Funktioniert die Dockingstation auch mit USB-C-Hubs?

Die IB-DK2301-C ist selbst ein Hub. Für die beste Leistung schließen Sie sie direkt an den Laptop-USB-C-Port an, nicht an einen vorgeschalteten Hub.

Was bedeuten die LED-Anzeigen an der Dockingstation?

Die blaue LED zeigt an, dass die Stromversorgung und Verbindung aktiv sind. Ein Blinken kann auf ein Problem hinweisen – siehe Handbuch.

BEDIENUNGSANLEITUNG IB-DK2301-C Icy Box

Type-C™ USB 3.0 DockingStation mit Power Delivery (PD)

Wichtige Produktinformation

Sehr geehrter Kunde,

Nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C™ DockingStationen und Adaptern zur Kenntnis!

ACHTUNG

Anforderungen

Host Laptop mit freier USB Type-C™ Schnittstelle. Um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C™ Anschluss USB Power Delivery 2.0 und den DisplayPort™ Alt Mode oder Thunderbolt™ 3 unterstützen

Hinweis:

Die Dockingstation kann auch an Host Laptops mit USB Type-C™ Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™ Alt Mode wird weiterhin benötigt). In diesem Falle kann das Laptop NICHT über die Type-C™ Schnittstelle mit Strom versorgt werden.

• Verfügbare Steckdose
• HDMI ^ Monitor mit entsprechendem Verbindungskabel (wenn zusätzlicher externer Monitor verwendet werden soll)
• 4K-fähigen Monitor um die volle Auflösung von 3840x2160@30 Hz erreichen zu können
• Unterstützte Betriebssysteme: Windows ^® 10, macOS ^®

USB Type-C™

Nicht alle USB Type-C™ Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C™ Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.

Um das volle Potential der DockingStation ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C™ Schnittstelle den DisplayPort™ Alt Mode und USB Power Delivery oder Thunderbolt3™ unterstützt.

Important Product Information

Dear Customer,

Sicherheitshinweise IB-DK2301-C

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

Sicherheitshinweise IB-DK2301-C

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

IB-DK2301-C, Netzteil, Stromkabel, USB Type-C™ Kabel, Schnellinstallationsanleitung

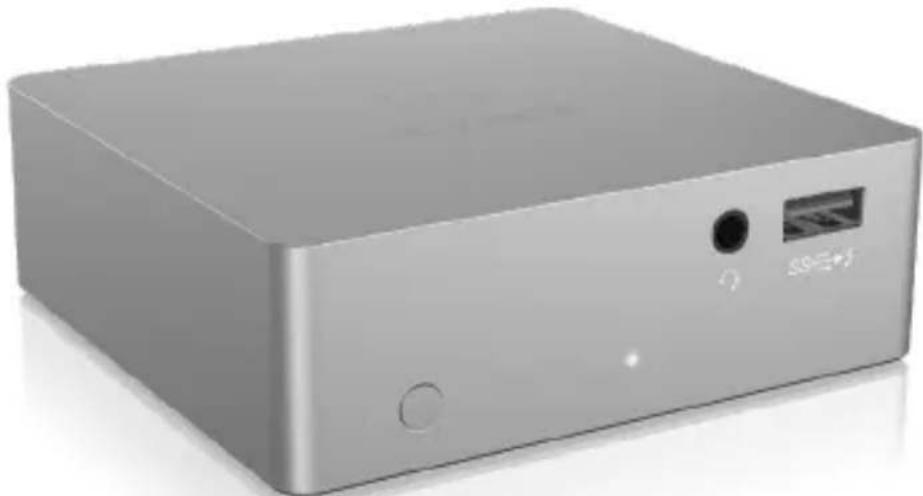

Front view / Vorderansicht

1. Power button / AN/AUS Taste
2. Power LED / Betriebs-LED
3. Headset interface / Schnittstelle
4. USB 3.0 Type-A data interface / Datenschnittstelle + 1,5 A charging / aufladen

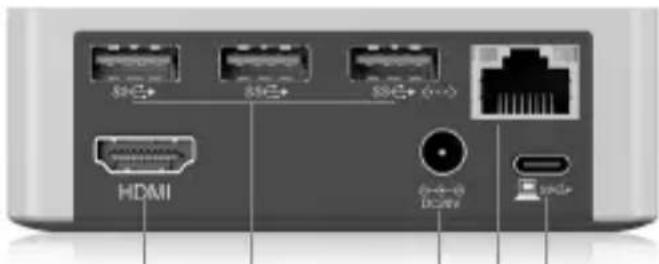

Rear view / Rückansicht

1.2.3.4.5.

1. HDMI ^® interface / Schnittstelle / up to 3840x2160@30Hz
2. 3x USB 3.0 Type-A "data interfaces / Datenschnittstellen
3. Power jack / Stromanschluss / 20 V@3 A
4. RJ45 Gigabit Ethernet interface / Schnittstelle
5. USB Type-C ^TM PD host PC interface / Host PC Schnittstelle

Manual IB-DK2301-C

Starting up / Inbetriebnahme

1. Plug in power supply / Netzteil anschließen

1. Switch on the device / Gerät einschalten

Both the DockingStation and your connected laptop should now be receiving power/ Beide Geräte sollten nun mit Strom versorgt werden.

Hinweis: Damit Ihr Laptop mit Strom versorgt und auch geladen wird, muss dessen USB Type-C™ Schnittstelle USB Power Delivery 2.0 oder Thunderbolt 3™ unterstützen. Das mitgelieferte Netzteil kann ein entsprechend angeschlossenes Notebook mit bis zu 85 W Ladestrom versorgen (z.B. für MacBook Pro 15").

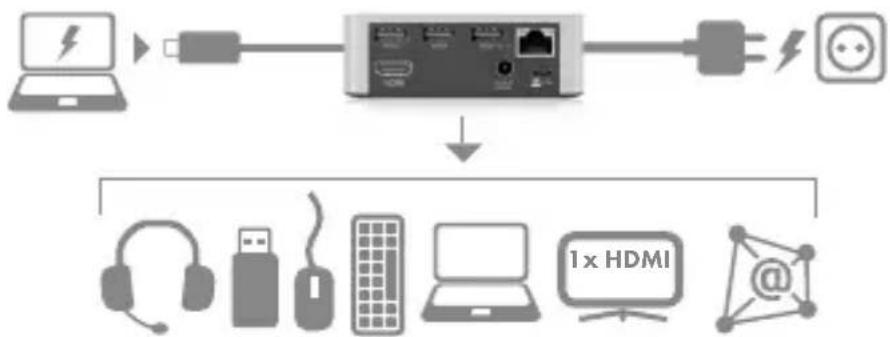

1. Connect your devices to the appropriate interfaces on the dock / Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.

Manual IB-DK2301-C

Type-C™ DockingStation mit Power Delivery

Die Type-C ^™ DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie, ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C ^™ Schnittstelle und DisplayPort ^™ Alt Mode Unterstützung entwickelt worden um einen zusätzlichen Monitor, sowie externe USB Type-A, Gigabit LAN und Audiogeräte anschließen zu können und den Computer gleichzeitig mit Strom zu versorgen.

Merkmale

• Hochwertiges Aluminiumgehäuse
- Power Delivery 2.0, Datenübertragung und Video/Audio über ein Type-C ^TM Kabel
- Versorgt Ihr Notebook mit bis zu bis zu 85 W über den entsprechenden USB Type-C ^TM Anschluss.
• High Speed HDMI ® Type-A (bis zu 3840x2160@30 Hz)
• Vier USB 3.0 Type-A Anschlüsse, Übertragungsraten bis zu 5 Gbit/s
• 3,5 mm Kombi-Audio Anschluss (Mikrofon / Audioausgabe)
• Gigabit LAN RJ45 Schnittstelle mit Wake-on-LAN Funktion
• Inklusive 135 W Netzteil (20 V / 6,75 A)

Verwenden der Dockingstation

Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Verbinden Sie bei Bedarf einen zusätzlichen Monitor mit dem Videoanschluss der DockinStation.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Unterstützte Videoauflösungen

Die DockingStation unterstützt 4K HD Auflöungen, wenn der angeschlossene HDMI® Monitor diese Auflöung ebenfalls unterstützt.

Anzahl Monitore Videoschnittstelle Auflösunge

1HDMI3840x2160p@30Hz
