Produkttyp	Handheld Barcode-Scanner
Marke	Honeywell
Modell	Xenon 1900HHD-0-COL
Abmessungen (L x B x H)	16,3 cm x 10,2 cm x 7,4 cm
Gewicht	184 g
Stromversorgung	5 V DC vom Host
Schnittstellen	USB, RS232, Tastaturweiche, RS485
Scan-Technologie	Flächenimager (CMOS)
Auflösung	838 x 640 Pixel
Scan-Winkel	44° horizontal, 33° vertikal
Trigger-Modi	Manuell, Präsentation, Streaming Presentation
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-40 °C bis 60 °C
Luftfeuchtigkeit	0 % bis 95 % (nicht kondensierend)
Sturzfestigkeit	1,5 m
Reinigung	Gemäß Bedienungsanleitung; kein scharfes Reinigungsmittel
Garantie	Eingeschränkte Herstellergarantie (Details auf www.honeywellaidc.com)

Häufig gestellte Fragen - Xenon 1900HHD-0-COL HONEYWELL

Wie schließe ich den Scanner an den Computer an?

Schalten Sie den Computer aus, bevor Sie den Scanner anschließen. Verwenden Sie das USB-Kabel oder die entsprechende Schnittstelle (RS232, Tastaturweiche). Starten Sie den Computer nach dem Anschließen neu.

Welche Schnittstellen unterstützt der Xenon 1900HHD-0-COL?

Der Scanner unterstützt USB, RS232 (seriell), Tastaturweiche und RS485 (IBM). Passen Sie die Einstellungen durch Scannen der entsprechenden Barcodes an.

Wie stelle ich den Scanner auf den Präsentationsmodus um?

Scannen Sie den Barcode 'Präsentationsmodus' aus der Bedienungsanleitung. Der Scanner erkennt dann automatisch einen Barcode, sobald er sich im Sichtfeld befindet.

Wie kann ich den Scanner für eine andere Tastatursprache konfigurieren?

Scannen Sie den Barcode 'Landesspezifische Tastatur programmieren', dann den numerischen Code für Ihr Land (z.B. 4 für Deutschland/Österreich) und abschließend den 'Speichern'-Barcode.

Warum liest mein Scanner bestimmte Barcodes nicht?

Mögliche Ursachen: zu große Entfernung, Reflexionen (schräg halten) oder Barcode-Beschädigung. Prüfen Sie auch die Einstellungen für Symbologien und die Code-ID-Präfixe.

Wie setze ich den Scanner auf die Werkseinstellungen zurück?

Scannen Sie den in der Anleitung abgebildeten Barcode 'Werkseinstellungen'. Dadurch werden alle benutzerdefinierten Einstellungen gelöscht.

Kann ich den Scanner im Streaming-Modus verwenden?

Ja, scannen Sie den Barcode 'Streaming Presentation-Modus'. Die Scanbeleuchtung bleibt dauerhaft aktiv und sucht kontinuierlich nach Barcodes.

Wie füge ich einen Zeilenumbruch nach dem Barcode hinzu?

Scannen Sie den Barcode 'Zeilenumbruch als Suffix hinzufügen'. Möchten Sie einen Tabulator, verwenden Sie den entsprechenden Barcode. Zum Entfernen scannen Sie 'Suffix entfernen'.

Wo finde ich technischen Support oder die Bedienungsanleitung?

Die vollständige Anleitung und Support finden Sie auf der Honeywell-Website unter www.honeywellaidc.com. Dort gibt es auch das Konfigurationstool EZConfig-Scanning.

Ist ein Netzteil erforderlich?

Der Scanner wird in der Regel über den USB-Anschluss mit Strom versorgt. Ein separates Netzteil muss bei Bedarf gesondert bestellt werden (falls enthalten).

BEDIENUNGSANLEITUNG Xenon 1900HHD-0-COL HONEYWELL

Hinweis: Informationen zum Reinigen des Gerätes finden Sie in der Gebrauchsanleitung.

Das Dokument ist auch in anderen Sprachen verfügbar, diese finden Sie auf unserer Website unter www.honeywellaidc.com.

Erste Schritte

Schalten Sie den Computer aus, bevor Sie den Scanner anschließen. Starten Sie den Computer neu, nachdem Sie den Scanner ordnungsgemäß angeschlossen haben.

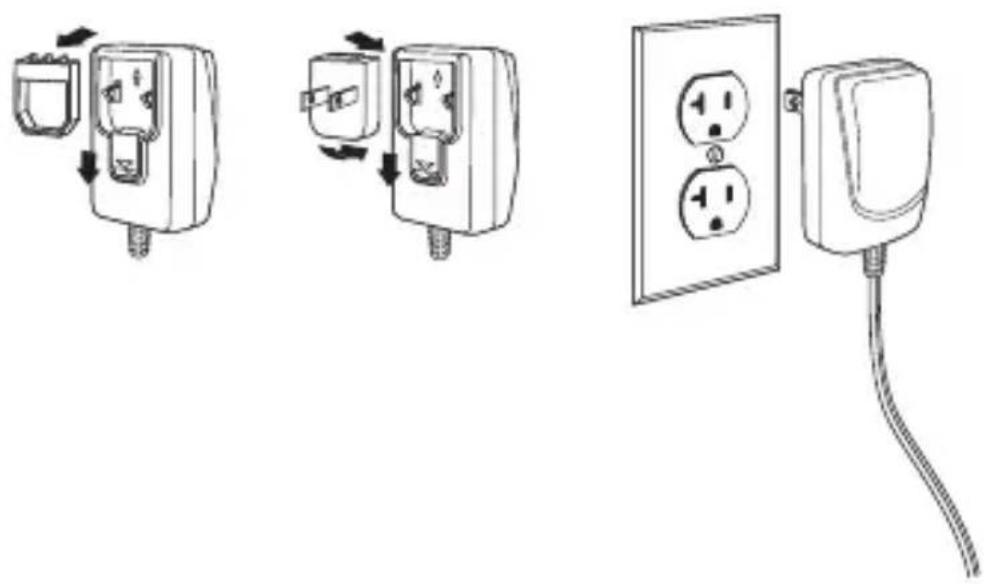

Netzteil (falls enthalten)

Hinweis: Ein Netzteil muss gesondert bestellt werden, sofern dies benötigt wird.

USB-Anschluss

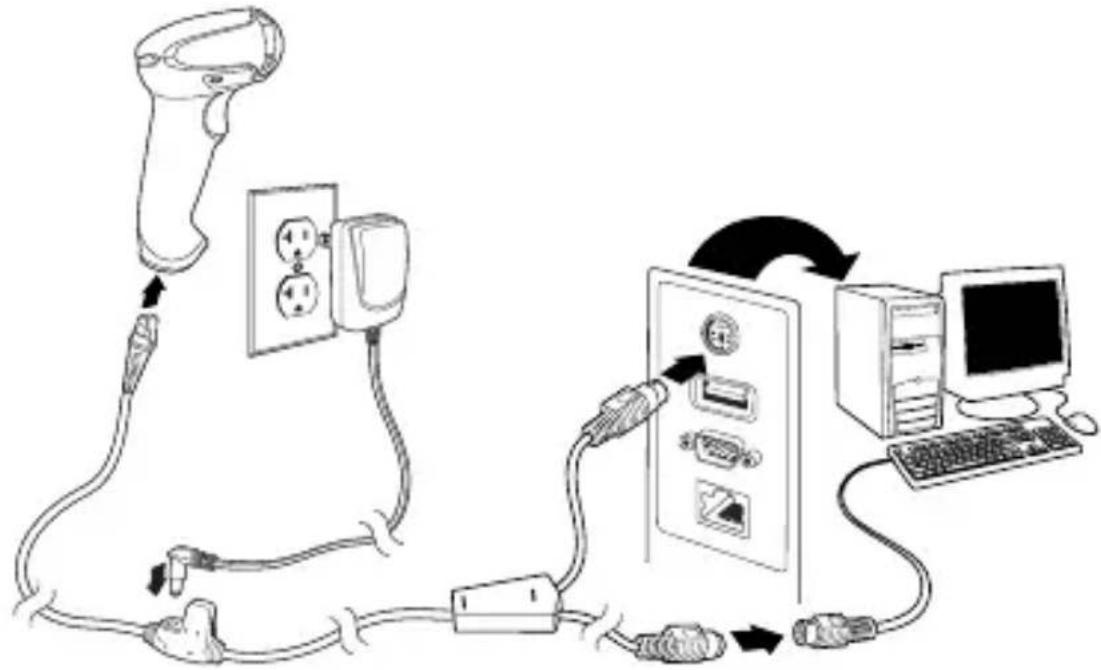

Tastaturweichenanschluss

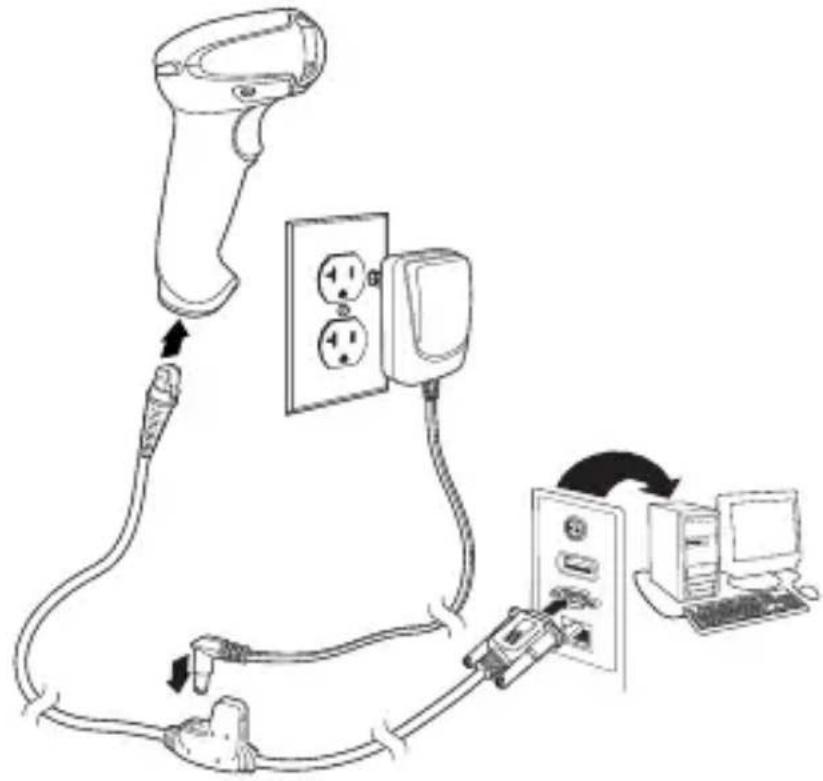

Serieller RS232-Anschluss

Über den Sucher wird ein Zielstrahl ausgegeben, der mittig über den Barcode gerichtet werden sollte, dieser kann aber auch in jeder beliebigen anderen Position über den Barcode ausgerichtet werden.

Halten Sie den Scanner über den Barcode, drücken Sie den Trigger, und richten Sie den Zielstrahl mittig auf den Barcode.

Wenn der Abstand zwischen Scanner und Code verringert wird, wird der Zielstrahl kleiner. Wenn der Abstand vergrößert wird, wird der Zielstrahl größer. Halten Sie daher den Scanner bei kleineren Barcodes näher an den Barcode und bei größeren Barcodes weiter entfernt vom Barcode.

Bei einem hochreflektierendem Barcode (z. B. durch Beschichtung) kann es erforderlich sein, den Scanner in einem schrägen Winkel zu halten, damit der Barcode gelesen wird.

Standardprodukteinstellungen

Mit folgendem Barcode werden alle Einstellungen für Standardprodukte auf die Werkseinstellungen zurückgesetzt.

Werkseinstellungen

RS485-Schnittstelle

Anschluss 5B ist der Standardanschluss der RS485-Schnittstelle. Bei Verwendung eines IBM-POS-Terminals, der Anschluss 9B verwendet, scannen Sie den entsprechenden Code unten, um den Scanner zu programmieren, und schalten Sie anschließend die Kasse aus und wieder ein.

IBM-Anschluss-9B HHBCR-1-Schnittstelle

IBM-Anschluss-9B HHBCR-2-Schnittstelle

Hinweis: Weitere RS485-Schnittstellenbeispiele finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywellaidc.com.

USB seriell

Scannen Sie den folgenden Code, um den Scanner zur Emulation eines herkömmlichen RS-232-basierten COM-Anschlusses zu programmieren. Falls sie einen Microsoft® Windows®-PC nutzen, müssen Sie einen Treiber von der Honeywell-Website (www.honeywellaidc.com) herunterladen. Der Treiber verwendet die nächste verfügbare COM-Anschlussnummer. Apple® Macintosh-Computer erkennen den Scanner als USB CDC-Geräteklasse und verwenden automatisch einen Geräteklassentreiber.

USB seriell

Hinweis: Es ist keine zusätzliche Konfiguration (z. B. Baudrate) erforderlich.

USB-PC-Tastatur

Scannen Sie den folgenden Code, um den Scanner für eine USB-PC-Tastatur zu programmieren.

Landesspezifische Tastatur

Scannen Sie den folgenden Landesspezifische Tastatur programmieren-Barcode, dann die numerischen Barcodes auf Seite 13 und anschließend den Speichern-Barcode, um die Tastatur für Ihr Land zu programmieren. In der Regel werden die folgenden Zeichen von Scannern für andere Länder als die USA nicht unterstützt: @ | \$ # { } [ ] = / ` \ < > \~.

Landesspezifische Tastatur programmieren

Ländercode Scannen Ländercode Scannen
Belgien 1 Italien 5Dänemark 8 Norwegen 9Finnland 2 Spanien 10Frankreich 3 Schweiz 6Deutschland/Österreich 4 USA (Standard) 0Großbritannien 7

Hinweis: Eine vollständige Liste der Ländercodes finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywellaidc.com.

Trigger

Mit den folgenden Barcodes können Sie den Scanner in folgenden Modi nutzen: Im Normalmodus – manueller Trigger (zum Lesen muss der Trigger gedrückt werden) oder im Präsentationsmodus (das Scanner wird aktiviert, wenn der Scanner einen Barcode „sieht“).

Streaming Presentation™

Im Streaming Presentation-Modus bleibt die Scanbeleuchtung des Scanners die ganze Zeit aktiv, und der Scanner sucht ständig nach Barcodes.

Suffix

Wenn nach dem Barcode ein Zeilenumbruch eingefügt werden soll, scannen Sie den Zeilenumbruch als Suffix hinzufügen-Barcode. Um nach dem Barcode einen Tabulator einzufügen, scannen Sie den Tabulator als Suffix hinzufügen-Barcode. Andernfalls scannen Sie den Suffix entfernen-Barcode, um Suffixe wieder zu entfernen.

Zeilenumbruch als Suffix hinzufügen

Tabulator als Suffix hinzufugen

Code-ID allen Symbolologien als Präfix hinzufügen

Scannen Sie den folgenden Barcode, wenn allen Symbologien eine Code-ID als Präfix hinzugefügt werden soll.

Code-ID allen Symbologien als Präfix hinzufügen (temporär)

Hinweis: Eine vollständige Liste der Code-IDs finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywellaidc.com.

Funktionscode übertragen

Wenn diese Auswahl aktiviert ist und die gescannten Daten Funktionscodes enthalten, überträgt der Scanner den Funktionscode an das Terminal. Tabellen der Funktionscodes finden Sie in der Bedienungsanleitung zu Ihrem Produkt. Wird der Scanner im Tastaturweichenmodus betrieben, wird der Scancode in einen Schlüsselcode umgewandelt, bevor er übertragen wird.

Anweisungen zur Eingabe von Datenformaten

Die folgenden Angaben sind Kurzanweisungen für die Eingabe von Datenformaten. Die vollständigen Anweisungen finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywellaidc.com.

1. Scannen Sie den Datenformat eingeben-Barcode.
2. Primäres/alternatives Format: Scannen Sie 0 für das primäre Format.
3. Terminaltyp: Scannen Sie 099 für jeden Terminaltyp.
4. Code-ID: Scannen Sie 99 für jeden Barcode-Typ.
5. Länge: Scannen Sie 9999 für Barcodes jeder Länge.
6. Editorbefehle: Verwenden Sie die folgende Programmiertabelle.
7. Scannen Sie den Speichern-Barcode, um Ihre Eingaben zu speichern.

Datenformat eingeben

Alle Datenformate löschen

Speichern

Programmiertabelle

EZConfig-Scanning™

Verwenden Sie das auf unserer Website unter www.honeywellaidc.com erhältliche Softwaretool zur Onlinekonfiguration EZConfig-Scanning, um auf weitere Scannerfunktionen zuzugreifen.

Technische Unterstützung

Kontaktinformationen für den technischen Support, Produktservice und Reparaturen finden Sie unter www.honeywellaidc.com.

Beschränkte Gewährleistung

Garantieinformationen finden Sie unter www.honeywellaidc.com/warranty_information.
