Produkttyp	Wandmontage-Rack-Gehäuse
Modell	AR7007AW
Marke	APC
Rack-Einheiten	7U
Abmessungen (B x T x H)	600 mm x 450 mm x 350 mm
Gewicht (netto)	ca. 15 kg
Material	Stahl, pulverbeschichtet
Farbe	Schwarz
Maximale statische Last	50 kg
Belüftung	Lüftungsschlitze an Front- und Rückseite
Montage	Wandmontage, inkl. Montageset
Sicherheit	Abschließbare Fronttür (Schlüssel im Lieferumfang)
Zugang	Fronttür, abnehmbare Seitenwände
Kabelmanagement	Kabeleinführungen oben und unten, Kabelhalterungen
Zubehör	Montageset, 2 Schlüssel, M6-Schrauben (10 Stück)
Kompatibilität	Standard 19-Zoll-Geräte (Patchpanels, Switches, Server)
Betriebstemperatur	0 °C bis 60 °C
Lagertemperatur	-20 °C bis 70 °C
Zertifizierungen	RoHS, CE
Garantie	2 Jahre

Häufig gestellte Fragen - AR7007AW APC

Wie montiere ich das APC AR7007AW an der Wand?

Das Gehäuse wird mit dem mitgelieferten Montageset an einer stabilen Wand befestigt. Stellen Sie sicher, dass die Wand das Gesamtgewicht (Gerät + eingebaute Komponenten) tragen kann. Markieren Sie die Bohrlöcher gemäß der Schablone, verwenden Sie geeignete Dübel und Schrauben.

Welche Geräte kann ich in das Rack einbauen?

Das Rack ist für 19-Zoll-Standardgeräte ausgelegt, z. B. Patchpanels, Switches, Router, USV-Einheiten oder kleine Server. Die Einbautiefe von 450 mm unterstützt die meisten Geräte.

Ist die Fronttür abschließbar?

Ja, die Fronttür ist mit einem Schloss ausgestattet. Zwei Schlüssel sind im Lieferumfang enthalten.

Kann ich das Rack auch auf den Boden stellen?

Das Rack ist primär für die Wandmontage ausgelegt. Aufgrund fehlender Füße oder Standvorrichtungen wird von einer Bodenmontage abgeraten.

Wie schwer darf die eingebaute Ausrüstung maximal sein?

Die maximale statische Last des Racks beträgt 50 kg. Verteilen Sie schwere Geräte gleichmäßig auf die 7 Höheneinheiten.

Ist das Rack belüftet?

Ja, das Gehäuse verfügt über Lüftungsschlitze an der Front- und Rückseite, die eine passive Kühlung ermöglichen. Bei hoher Wärmeentwicklung empfehlen wir optionale Lüftereinheiten.

Kann ich Seitenwände entfernen?

Ja, die Seitenwände sind abnehmbar, um den Zugang zu erleichtern. Sie werden mit Schrauben gesichert.

Welches Montagematerial wird mitgeliefert?

Im Lieferumfang enthalten: Montageset (Schrauben, Dübel), zwei Schlüssel, zehn M6-Schrauben für die Gerätemontage.

Wie reinige ich das Rack?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung. Bei hartnäckigen Verschmutzungen kann ein leicht angefeuchtetes Tuch mit mildem Reinigungsmittel verwendet werden. Vermeiden Sie scharfe Chemikalien.

Gibt es eine Möglichkeit, Kabel ordentlich zu führen?

Ja, das Rack bietet Kabeleinführungen oben und unten sowie integrierte Kabelhalterungen zur Befestigung von Kabelbäumen.

BEDIENUNGSANLEITUNG AR7007AW APC

Perforated Curved Front Door for NetShelter™ SX Cabinets

AR70XX Models

Inventory

Perforated Front Door (1)

Assembly Hinge (2)

M6 X 12 Flat Screw (4)

M6 X 12 Pan Screw (1)

Washer (1)

Tool required (provided)

Installation

NOTE: The door can be installed on either the left or right side.

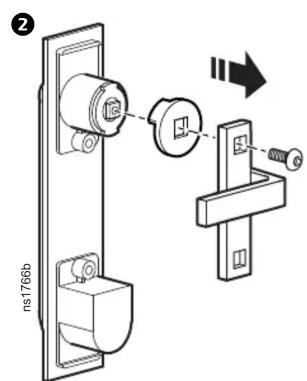

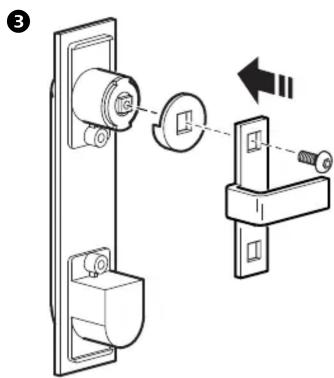

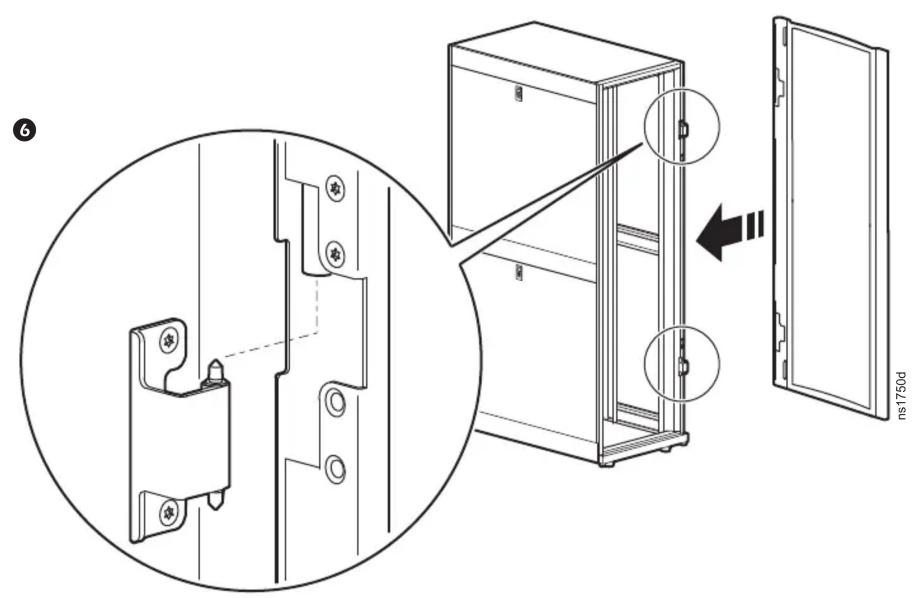

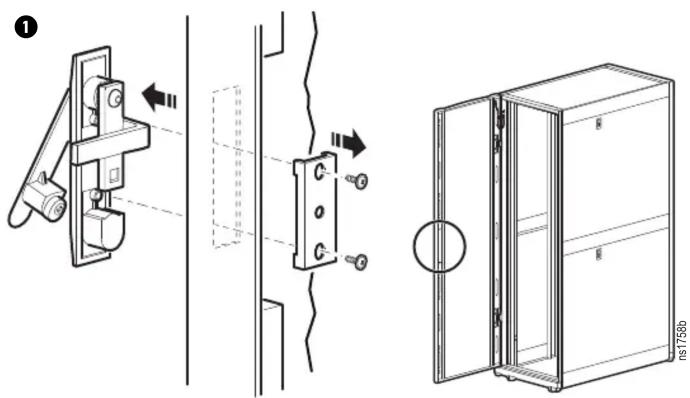

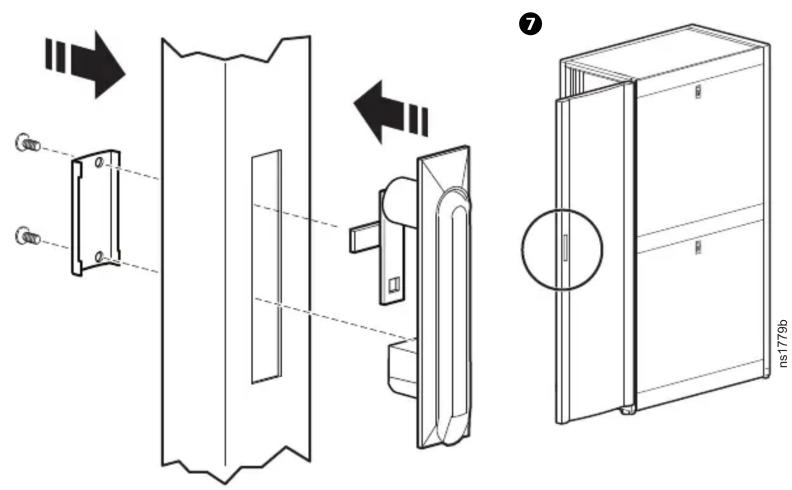

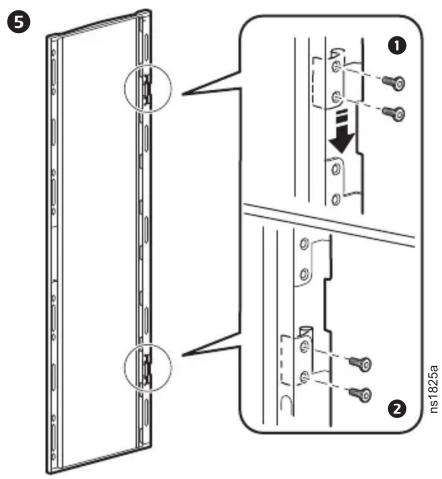

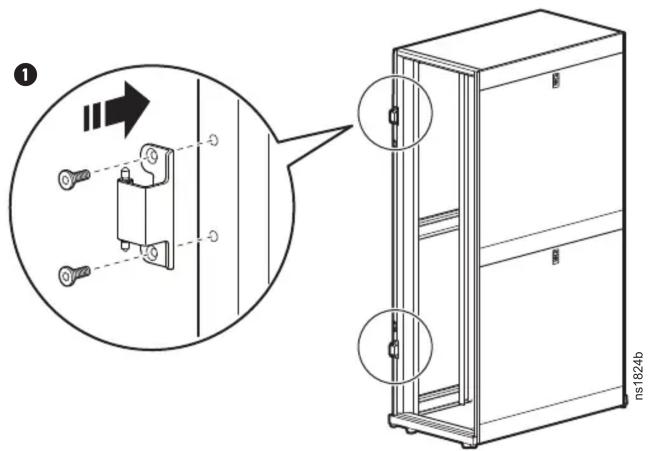

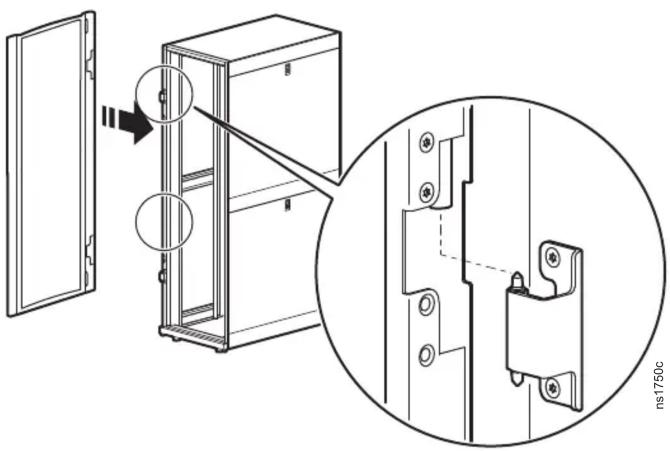

Left Side Front Door Installation

2

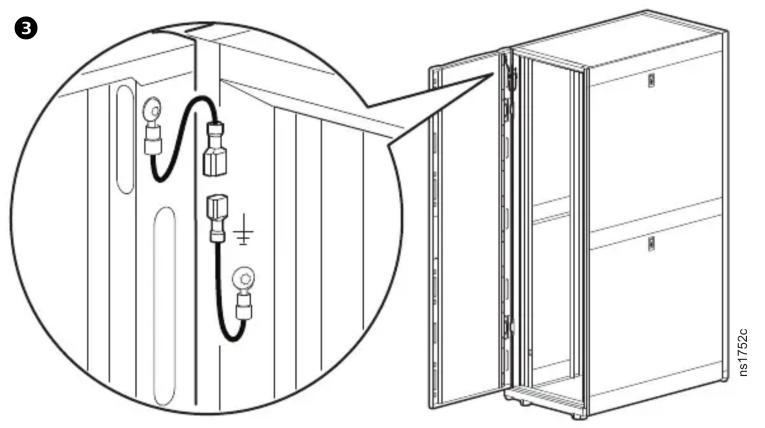

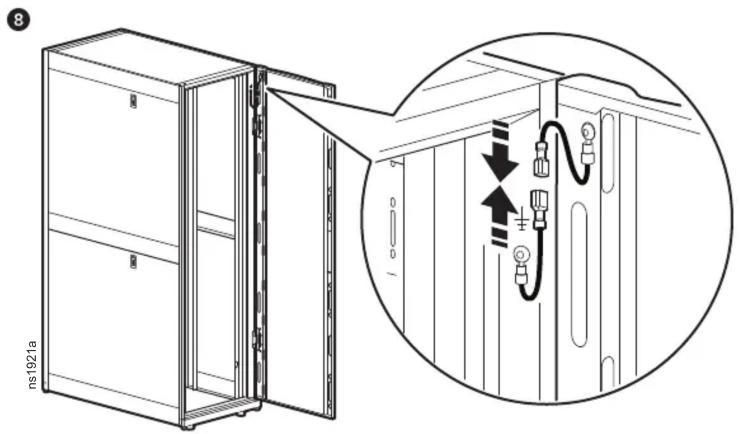

Technical diagram showing a cabinet with electrical connectors and wiring, connected to an open unit (no text or symbols present)

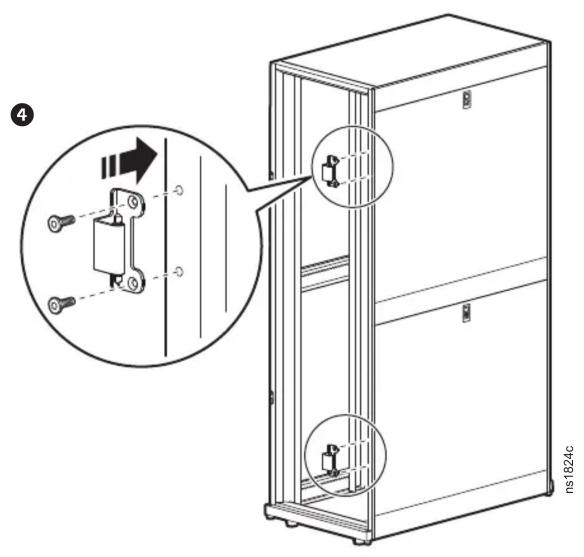

Right Side Front Door Installation
