Produkttyp Perforierte gebogene Fronttür
Modellnummer AR7080G (AR70XX Serie)
Kompatibilität APC NetShelter SX Schränke (600 mm und 750 mm Breite)
Lieferumfang 1x perforierte Fronttür, 2x Scharnierbausatz, 4x M6x12 Flachkopfschrauben, 1x M6x12 Linsenkopfschraube, 1x Unterlegscheibe, 1x Montagewerkzeug
Montageposition Links oder rechts montierbar
Abmessungen (Höhe der Scharnierhalterung für 600 mm Schrank) 260,35 mm (10,25 Zoll)
Abmessungen (Höhe der Scharnierhalterung für 750 mm Schrank) 335,02 mm (13,19 Zoll)
Material Stahl, perforiert
Farbe Schwarz (RAL 9005)
Belüftung Perforierte Front für optimale Luftzirkulation
Sicherheit Vorhängeschloss kompatibel (Schloss nicht im Lieferumfang)
Reinigung Mit einem feuchten Tuch und mildem Reinigungsmittel abwischen; keine aggressiven Chemikalien verwenden
Ersatzteile Erhältlich über APC: Scharniere, Schrauben und Unterlegscheiben
Reparatur Keine reparaturbedürftigen Teile; bei Beschädigung Austausch der gesamten Tür empfohlen
Garantie Herstellergarantie (Details in der Bedienungsanleitung)
Gewicht (ca.) ca. 12 kg
Schrankbreite 600 mm oder 750 mm
Schlosstyp Kompatibel mit handelsüblichen Vorhängeschlössern

Häufig gestellte Fragen - AR7080G APC

Wie wird die perforierte Fronttür AR7080G montiert?
Die Montage erfolgt mit den mitgelieferten Scharnieren und Schrauben. Die Tür kann wahlweise links oder rechts am Schrank befestigt werden. Eine detaillierte Schritt-für-Schritt-Anleitung finden Sie in der Bedienungsanleitung.
Kann die Tür sowohl links als auch rechts montiert werden?
Ja, die Tür ist für die Montage auf der linken oder rechten Seite geeignet. Die erforderlichen Scharniere und Schrauben sind im Lieferumfang enthalten.
Welches Werkzeug wird für die Montage benötigt?
Ein Montagewerkzeug (M6 X 12 Schraubendreher) ist im Lieferumfang enthalten. Zusätzlich wird ein Kreuzschlitzschraubendreher empfohlen.
Ist die Tür mit einem Schloss ausgestattet?
Die Tür hat eine Vorrichtung für ein Vorhängeschloss, wird aber ohne Schloss geliefert. Sie können ein handelsübliches Vorhängeschloss mit entsprechendem Bügel verwenden.
Für welche Schrankbreiten ist die Tür AR7080G geeignet?
Die Tür ist für APC NetShelter SX Schränke mit einer Breite von 600 mm oder 750 mm geeignet. Die Scharnierhalterung ist für beide Breiten einstellbar.
Aus welchem Material besteht die Tür?
Die Tür besteht aus Stahl mit einer perforierten Oberfläche. Die Farbe ist Schwarz (RAL 9005), passend zu den APC NetShelter Schränken.
Wie reinige ich die perforierte Fronttür?
Verwenden Sie ein weiches, feuchtes Tuch mit einem milden Reinigungsmittel. Vermeiden Sie aggressive Chemikalien oder Scheuermittel, da diese die Oberfläche beschädigen könnten.
Sind Ersatzteile für die Tür erhältlich?
Ja, Ersatzteile wie Scharniere und Schrauben sind über den APC Kundendienst erhältlich. Bei Beschädigung der Tür selbst wird ein kompletter Austausch empfohlen.
Wie schwer ist die Tür AR7080G?
Die Tür wiegt ca. 12 kg. Stellen Sie sicher, dass der Schrank und die Scharniere das Gewicht tragen können.
Wo finde ich die vollständige Bedienungsanleitung?
Die Bedienungsanleitung (PDF) kann kostenlos auf der Website notice-facile.com heruntergeladen werden. Suchen Sie nach dem Modell AR7080G von APC.

Benutzerfragen zu AR7080G APC

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch AR7080G - APC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AR7080G von der Marke APC.

BEDIENUNGSANLEITUNG AR7080G APC

Perforated Curved Front Door for NetShelter™ SX Cabinets

AR70XX Models

Inventory

APC AR7080G - Inventory - 1
Perforated Front Door (1)

APC AR7080G - Inventory - 2
Assembly Hinge (2)

APC AR7080G - Inventory - 3
M6 X 12 Flat Screw (4)

APC AR7080G - Inventory - 4
M6 X 12 Pan Screw (1)

APC AR7080G - Inventory - 5
Washer (1)

Tool required (provided)
APC AR7080G - Inventory - 6

Installation

NOTE: The door can be installed on either the left or right side.

Left Side Front Door Installation

Technical diagram showing a mechanical assembly with labeled components and an inset view of a component being inserted.

2

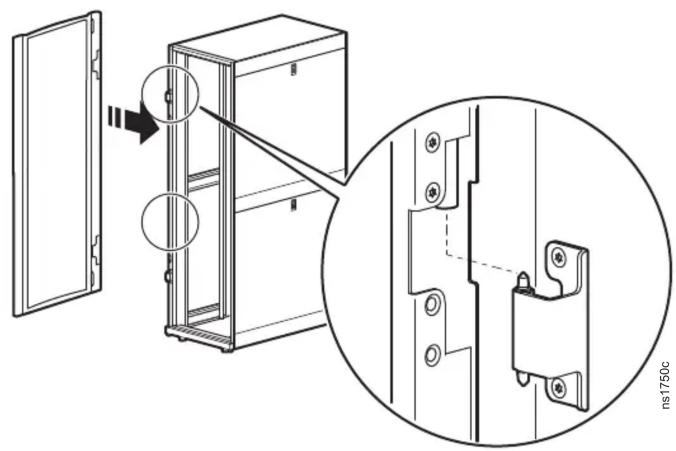

ns1750c

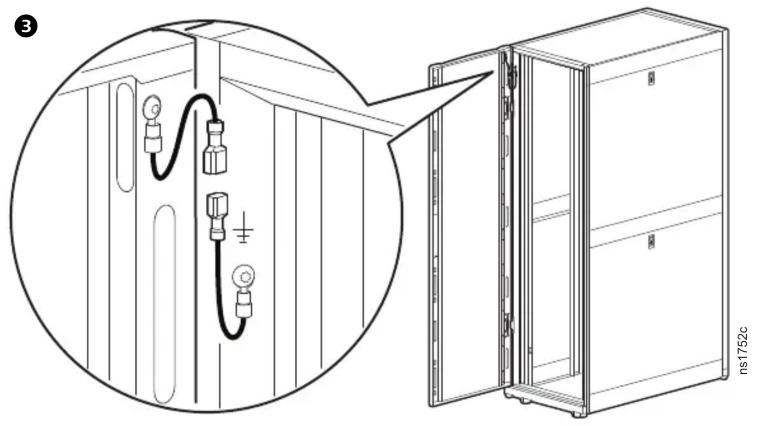

ns1752c

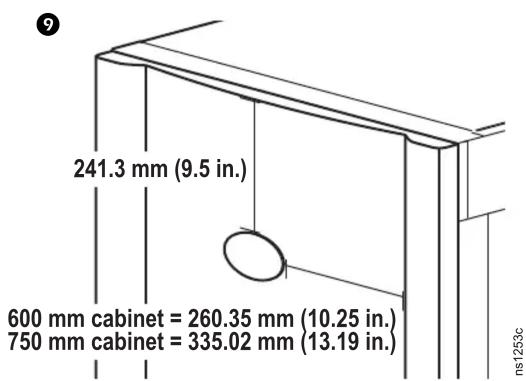

241.3 mm (9.5 in.) 600 mm cabinet = 260.35 mm (10.25 in.) 750 mm cabinet = 335.02 mm (13.19 in.) ns 1253c

Right Side Front Door Installation

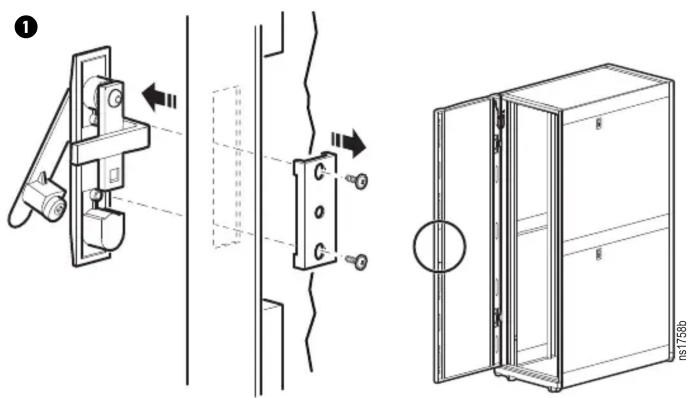

Technical diagram showing mechanical assembly and door opening with labeled components

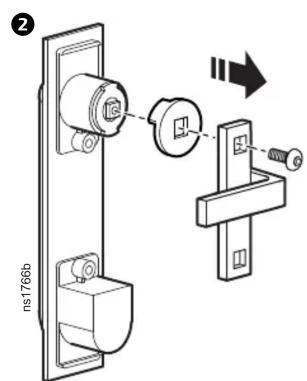

ns1766b

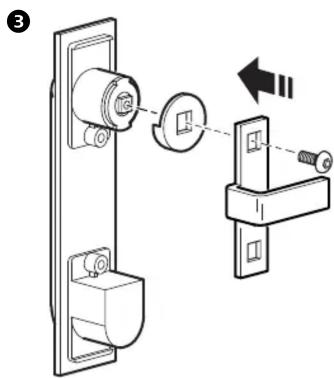

Diagram showing a door lock mechanism with a close-up of the lock and a separate view of the lock assembly.

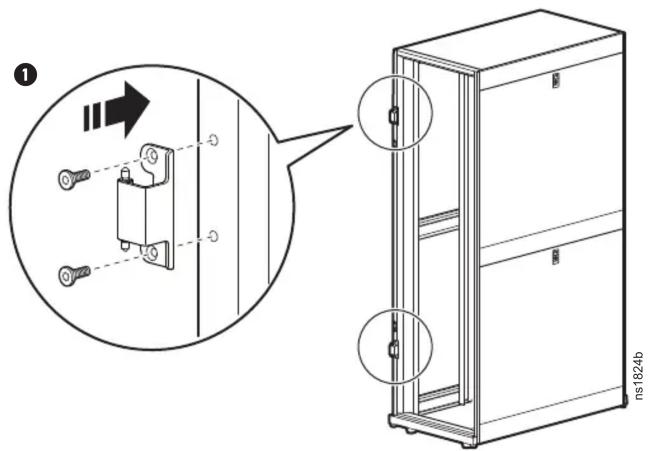

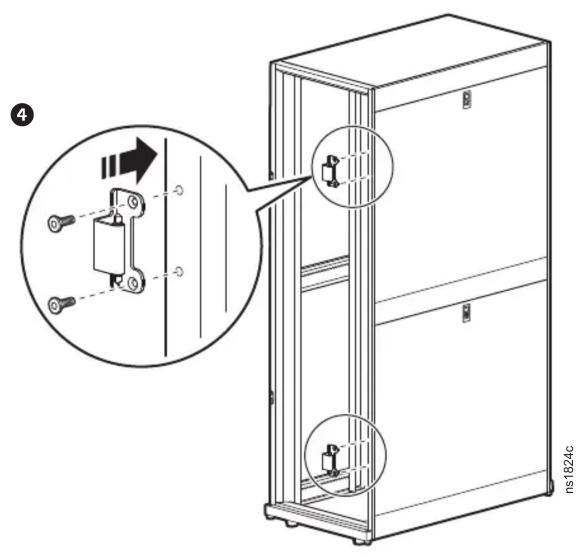

ns1824c

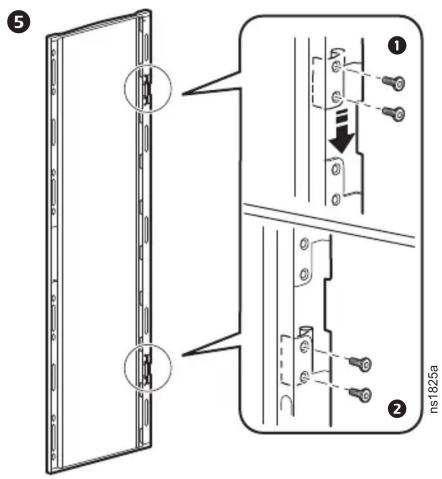

5 ns1825a

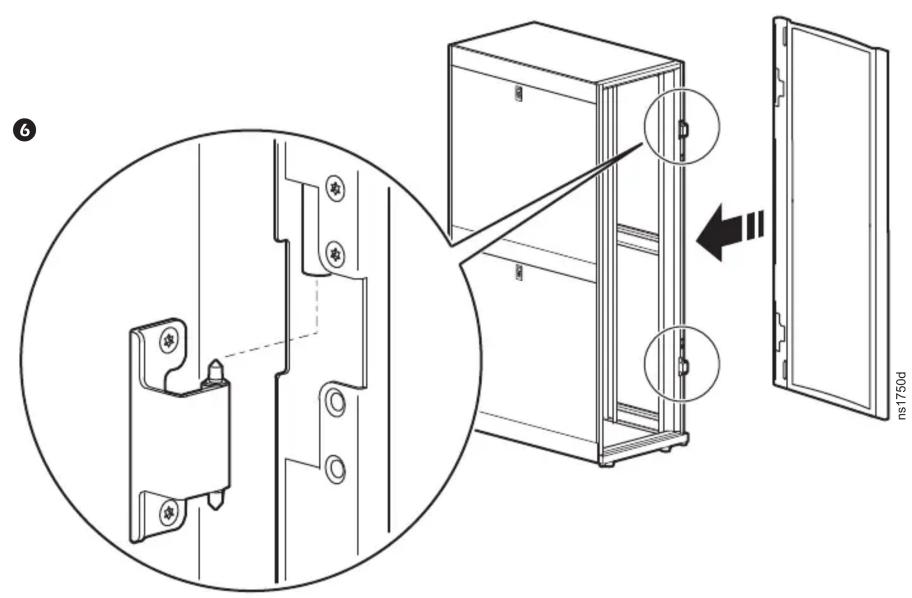

Technical diagram showing a cabinet assembly with labeled parts and a magnified detail view of the main frame.

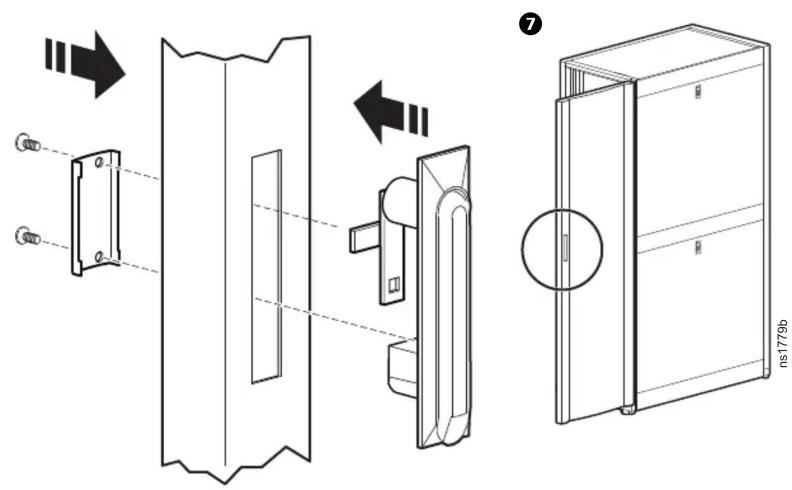

APC AR7080G - Left Side Front Door Installation - 11

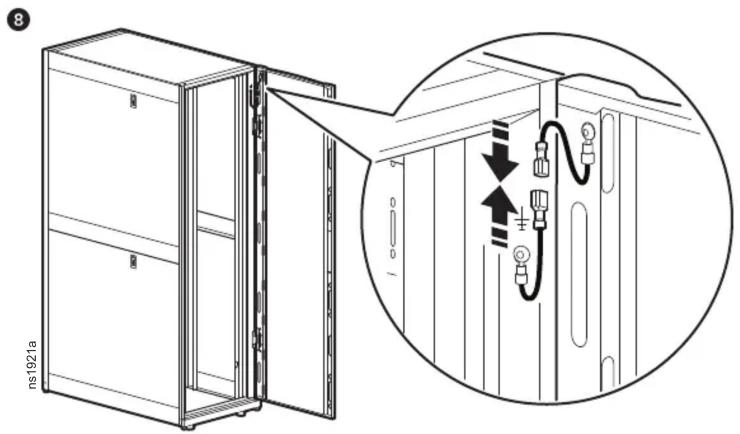

ns1921a

241.3 mm (9.5 in.) 600 mm cabinet = 260.35 mm (10.25 in.) 750 mm cabinet = 335.02 mm (13.19 in.) ns 253c
