Notice APC AR7050AG - page 1
1 / 4
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp Perforierte gebogene Fronttür für NetShelter™ SX-Schränke
Modell AR7050AG
Kompatibilität NetShelter SX-Schränke (600 mm, 750 mm Breite)
Abmessungen (Tür) 241,3 mm (9,5 Zoll) Höhe (andere Abmessungen abhängig vom Schrank)
Einbau Links- oder Rechtsanschlag montierbar
Material Stahl, perforiert
Farbe Schwarz (ähnlich RAL 9005)
Belüftung Perforierte Oberfläche für Luftzirkulation
Schloss Ja, mit Schlüssel
Lieferumfang 1 Tür, 2 Scharniersätze, 1 M6x12 Linsenschraube, 4 M6x12 Flachschrauben, 1 Unterlegscheibe
Werkzeug für Montage Im Lieferumfang enthalten
Gewicht ca. 15 kg (Schätzung)
Reinigung Mit einem feuchten Tuch und milder Seife reinigen
Wartung Regelmäßige Überprüfung der Scharniere und des Schlosses
Ersatzteile Scharniere und Schrauben separat erhältlich
Reparaturfreundlichkeit Einfacher Austausch von Scharnieren und Schloss

Häufig gestellte Fragen - AR7050AG APC

Kann die Tür sowohl links als auch rechts angeschlagen werden?
Ja, die Tür kann sowohl auf der linken als auch auf der rechten Seite montiert werden. Folgen Sie der entsprechenden Anleitung in der Bedienungsanleitung.
Welches Werkzeug wird für die Montage benötigt?
Das benötigte Werkzeug (Inbusschlüssel o.ä.) ist im Lieferumfang enthalten. Sie benötigen kein zusätzliches Werkzeug.
Passt die Tür in jeden NetShelter SX Schrank?
Die Tür ist für NetShelter SX Schränke mit 600 mm oder 750 mm Breite geeignet. Die Abmessungen variieren je nach Schrankbreite.
Wie wird die Tür gereinigt?
Verwenden Sie ein weiches, feuchtes Tuch mit milder Seife. Vermeiden Sie aggressive Reinigungsmittel, um die Oberfläche nicht zu beschädigen.
Hat die Tür ein Schloss?
Ja, die Tür ist mit einem Schloss ausgestattet. Ein Schlüssel ist im Lieferumfang enthalten.
Wie schwer ist die Tür ungefähr?
Das Gewicht beträgt etwa 15 kg. Dies kann je nach Modell leicht variieren.
Kann ich die Tür ohne Hilfe montieren?
Ja, die Montage ist für eine Person möglich. Aufgrund des Gewichts wird jedoch eine zweite Person empfohlen.
Sind Ersatzscharniere erhältlich?
Ja, Ersatzscharniere und Schrauben sind über den APC-Service oder Fachhändler erhältlich.
Welche Farbe hat die Tür?
Die Tür ist schwarz lackiert, ähnlich RAL 9005.
Wo finde ich die genauen Abmessungen für meinen Schrank?
Die genauen Abmessungen entnehmen Sie bitte der Bedienungsanleitung. Dort sind die Maße für 600 mm und 750 mm Schränke angegeben.

Benutzerfragen zu AR7050AG APC

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch AR7050AG - APC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AR7050AG von der Marke APC.

BEDIENUNGSANLEITUNG AR7050AG APC

Perforated Curved Front Door for NetShelter™ SX Cabinets

AR70XX Models

Inventory

APC AR7050AG - Inventory - 1
Perforated Front Door (1)

APC AR7050AG - Inventory - 2
Assembly Hinge (2)

APC AR7050AG - Inventory - 3
M6 X 12 Pan Screw (1)

APC AR7050AG - Inventory - 4
M6 X 12 Flat Screw (4)

APC AR7050AG - Inventory - 5
Washer (1)

Tool required (provided)
APC AR7050AG - Inventory - 6

Installation

NOTE: The door can be installed on either the left or right side.

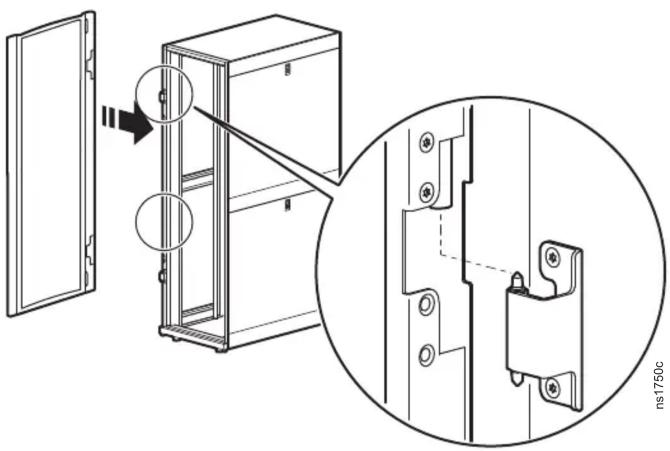

Left Side Front Door Installation

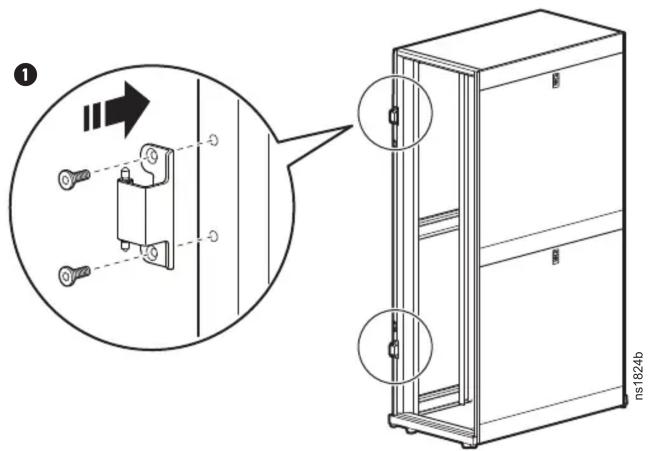

Technical diagram showing a mechanical assembly with labeled components and an inset view of a component being inserted.

2

ns1750c

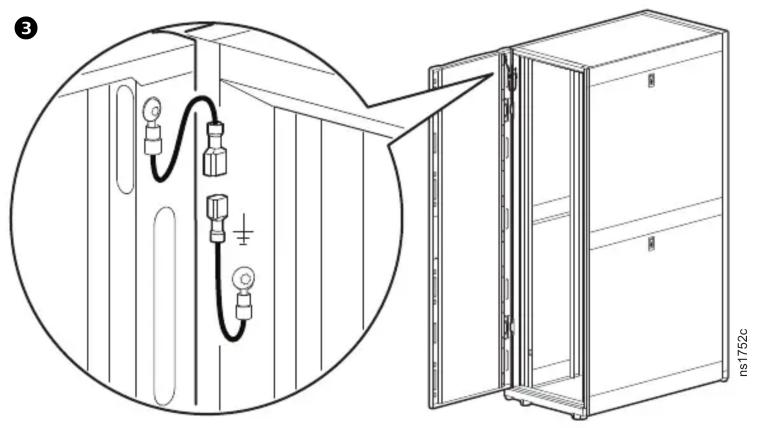

APC AR7050AG - Left Side Front Door Installation - 3

natural_image Technical diagram of a cabinet with wiring and connectors, showing internal components and exterior view (no text or symbols)

241.3 mm (9.5 in.) 600 mm cabinet = 260.35 mm (10.25 in.) 750 mm cabinet = 335.02 mm (13.19 in.) ns 1253c

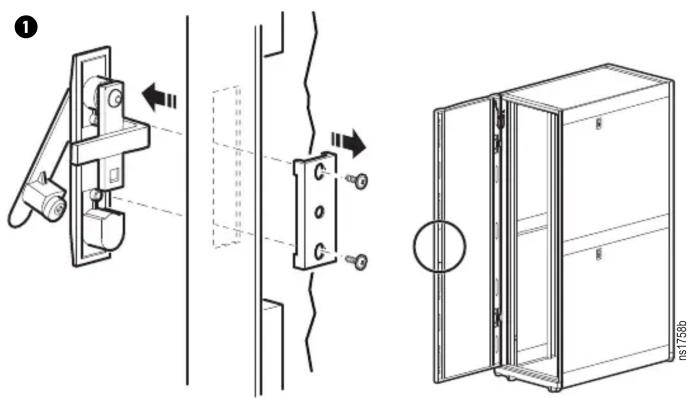

Right Side Front Door Installation
Technical diagram showing mechanical assembly and door opening with labeled components

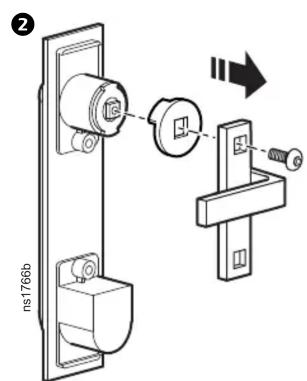

ns1766b

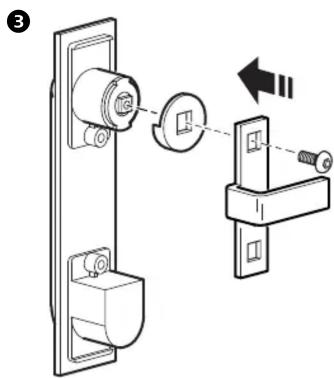

Diagram showing a door lock mechanism with a close-up of the lock and a separate view of the lock assembly.

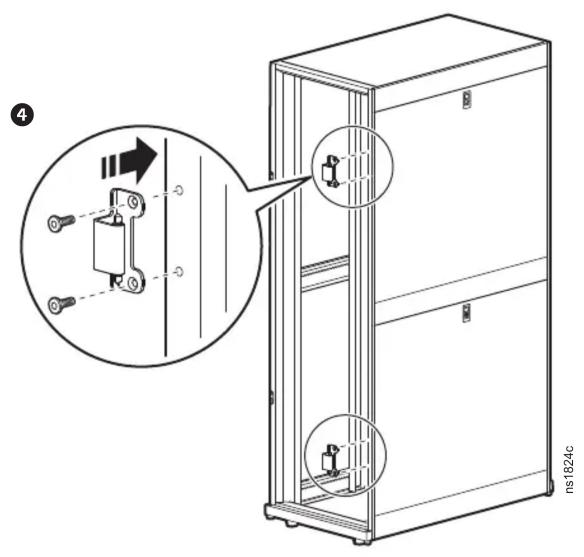

ns1824c

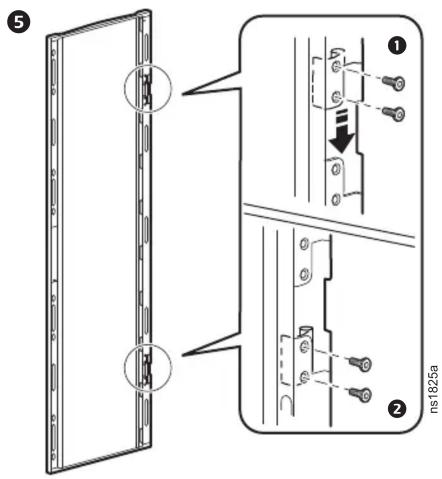

5 ns1825a

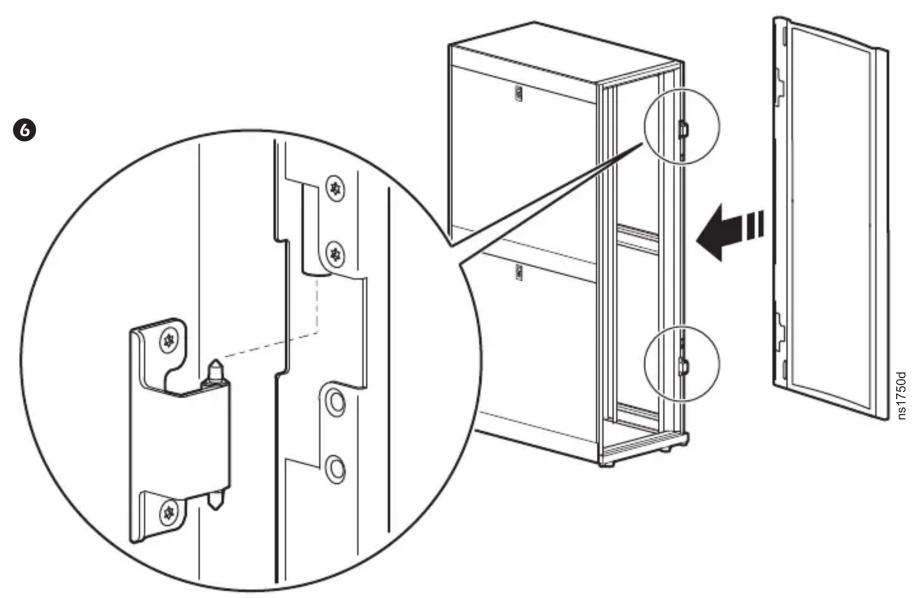

6 ms1750d

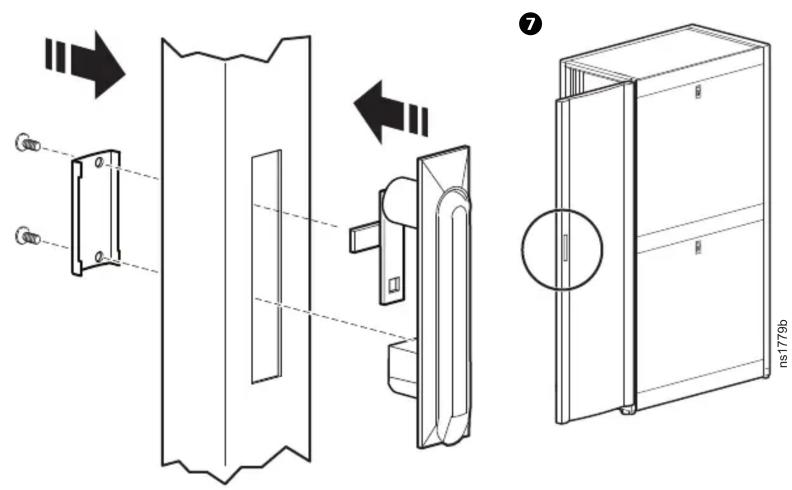

APC AR7050AG - Left Side Front Door Installation - 11

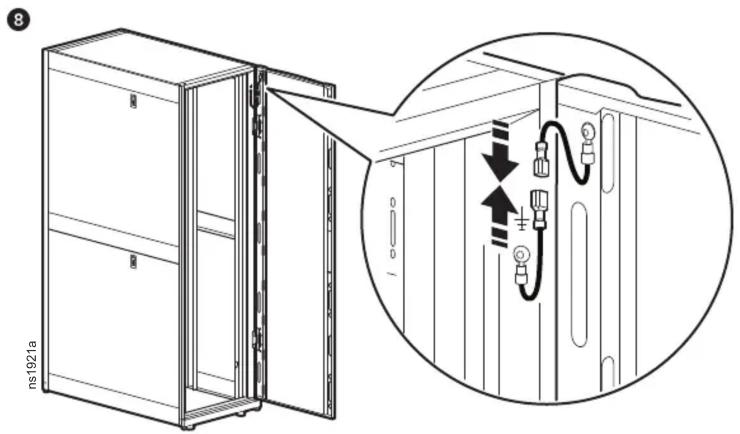

ns1921a

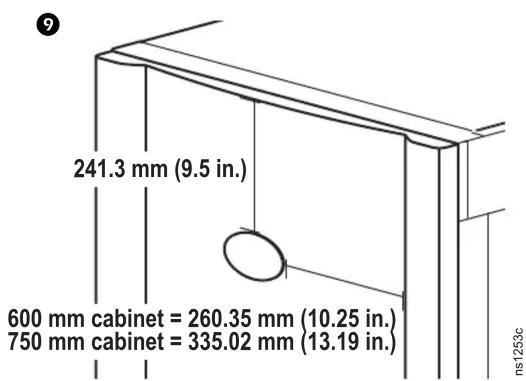

241.3 mm (9.5 in.) 600 mm cabinet = 260.35 mm (10.25 in.) 750 mm cabinet = 335.02 mm (13.19 in.) ns 253c
