BEDIENUNGSANLEITUNG TTX7503Z CLARION

Bedienungs- & Installationsanleitung

Wir danken Ihnen für den Kauf dieses Clarion-Produkts.

• Vor Einbau und Anschluß des Geräts unbedingt die Einbau- und Betriebsanleitung vollständig durchlesen.
• Bewahren Sie diese Betriebsanleitung nach dem Durchlesen griffbereit an einem geeigneten Ort (z.B. im Handschuhfach) auf.
  Lassen Sie bitte diese Betriebsanleitung bei einem Verkauf des Fahrzeugs für den Nachbesitzer im Wagen.
• Lesen Sie die beiliegende Garantiekarte genau durch und bewahren Sie sie zusammen mit dem Handbuch auf.

Inhalt

1. VORSICHTSMASSNAHMEN ...... 17
2. LIEFERUMFANG 17
3. VORPROGRAMMIERTE LÄNDER-SENDERLISTE ....17
4. TECHNISCHE DATEN 18
5. FEHLERSUCHE ....19
6. EINBAU 20
7. VORSICHTSMASSNAHMEN BEIM ANSCHLIESSEN ..21
8. KABELVERBINDUNGEN 22

Italiano

1. VORSICHTSMASSNAHMEN

• Dieses Gerät darf ausschließlich mit 12V-Gleichstrom betrieben werden. Das Gerät keinesfalls an ein 24 V-Bordstromnetz (z.B. von Lkws) anschließen.
• Während der Fahrt den Lautstärkepegel des TV-Tuners so einstellen, daß der Fahrer Geräusche von außerhalb des Fahrzeugs gut wahrnehmen kann.
• Sollten Fremdkörper oder Wasser in das Gerät gelangen bzw. Rauch oder eigenartige Gerüche aus dem Gerät austreten, muß der TV-Tuner sofort ausgeschaltet werden. Wenden Sie sich anschließend an Ihren Fachhändler.

■ Betrieb des Tuners

• Das Lösen von Kabeln während des Betriebs kann zu einem Systemabsturz führen. Vor dem Lösen von Kabeln daher stets das Gerät ausschalten (ACC-OFF).
• Im Falle eines Abklemmens der Autobatterie kann es aufgrund der damit verbundenen Stromkreisunterbrechung zur Löschung von Speicherinhalten des Mikrocomputers und zur Rücksetzung auf die Voreinstellungen kommen. In diesem Fall müssen die gewünschten Einstellungen erneut eingespeichert werden.

Empfang

• Falls sich das Fahrzeug aus dem Sendebereich entfernt, werden die Sendersignale schwächer und der Empfang verschlechtert sich. UHF- und regionale Sender verfügen über eine relativ geringe Senderleistung. In diesem Fall kann sich der Empfang bereits nach wenigen Kilometern verschlechtern.
• In der Nähe von Eisenbahnstrecken, Hochspannungsleitungen und Verkehrsampeln kann es zu Verzerrungen des Fernsehbildes und zu Rauscheinstreuung kommen.
• Dieses Gerät verfügt über keinerlei Display-Funktion. Der Bildschirm bleibt daher während der Fahrt dunkel.

INFORMATION FÜR DEN BENUTZER:

VERÄNDERUNGEN ODER MODIFIKATIONEN, DIE OHNE GENEHMIGUNG DES HERSTELLERS AM GERÄT VORGENOMMEN WERDEN, FÜHREN ZUM ERLÖSCHEN DER GARANTIE.

2. LIEFERUMFANG

1. TV-Tuner (TTX7503z)
2. Betriebs- / Einbauanleitung .... 1
3. CeNET-Kabel (2,5 m) 1
4. RCA-Videokabel (2,5 m) 1
5. Zubehörtasche .... 1
6. PKB-Verbindungskabel 1

3. VORPROGRAMMIERTE LANDES-SENDERLISTE

Die Fernsehbereichfunktion kann für Einstellung der folgenden Länderbereiche verwendet werden.

Nr.	Landeingabedisplay
0	ALBANIA (ALBANIEN)
1	AUSTRIA (ÖSTERREICH)
2	BELGIUM (BELGIEN)
3	BOSNIA I H (BOSNIEN-HERZEGOWINA)
4	CZECH (TSCHECHIEN)
5	DENMARK (DÄNEMARK)
6	FINLAND (FINNLAND)
7	FRANCE (FRANKREICH)
8	GERMANY (DEUTSCHLAND)
9	GREECE (GRIECHENLAND)
10	HUNGARY (UNGARN)
11	ICELAND (ISLAND)
12	IRELAND (IRLAND)
13	ITALY (ITALIEN)
14	MOROCCO (MAROKKO)
15	NETHERLNDS (NIEDERLANDE)
16	NORWAY (NORWEGEN)
17	PORTUGAL (PORTUGAL)
18	RUMANIA (RUMÄNIEN)
19	RUSSIA (RUSSLAND)
20	SLOVAKIA (SLOWAKEI)
21	SLOVENIA (SLOWENIEN)
22	SPAIN (SPANIIEN)
23	SWEDEN (SCHWEDEN)
24	SWITZERLND (SCHWEIZ)
25	TURKEY (TÜRKEI)
26	UK (GROSSBRITANNIEN)

Hinweis:

Wenn für das Empfangsland Frankreich eingestellt wurde.

Wenn für das Fernsehempfangsland Frankreich eingestellt wurde, können Kanäle von L5 bis L12 und 21 bis 69 empfangen werden.

4. TECHNISCHE DATEN

Empfangskanäle: VHF CCIR Kanal 2 bis 12[CCIR "L" Kanal L5 bis L12 (wenn für das Empfangsland Frankreich eingestellt ist).]

UHF CCIR Kanal 21 bis 69

Antennen-Eingangsleistung: 75 Ω, unsymmetrisch

Spannung: 14,4 V

Erdung: Minus an Masse

Leistungsaufnahme: Max. 0,8 A

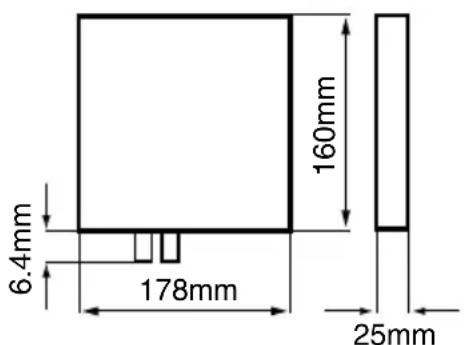

Außenabmessungen: 178 mm (Breite) × 25 mm (Höhe) × 160mm(Tiefe)

Gewicht: 0,7 kg

* Änderungen von technischen Daten und Design ohne vorherige Ankündigung zum Zwecke der Verbesserung bleiben jederzeit vorbehalten.

5. FEHLERSUCHE

Die nachfolgend aufgeführten Symptome müssen nicht unbedingt auf einen technischen Defekt hinweisen. Stets zuerst die unten empfohlenen Abhilfemaßnahmen ausprobieren, bevor das Gerät zwecks Reparatur zum Händler gebracht wird.

Symptom Ursache Abhilfe
Keine Stromversorgung	Schlechte Kabelverbindung.	Die Verkabelung anhand der Anleitung überprüfen und ggf. korrigieren.
Kein Bild
	Gelöste Handbremse.	Sicherstellen, daß die Handbremse fest angezogen ist.
Unklares Bild auf dem Rücksitzmonitor	Verwechslung von vorderem und hinterem Monitoranschluß.	Die Verkabelung anhand der Anleitung überprüfen und ggf. korrigieren.
Unklares Bild	Schlechter Empfang	Das Fahrzeug befindet sich in einer Senke oder in der Nähe eines Gebäudes und damit möglicherweise in einem Funkschatten. Das Fahrzeug aus dem Funkschatten fahren und die Überprüfung erneut durchführen.
Doppel- oder Dreifachbild	Schlechter Empfang	Die Bildstörung basiert möglicherweise auf von Bergen oder Gebäuden reflektierten Sendesignalen. Den Standort bzw. Die Empfangsrichtung wechseln.
Bild ist mit Punkten oder Streifen übersät	Elektromagnetische Interferenzen	Die Empfangsstörung ist möglicherweise auf Interferenzen zurückzuführen, die durch andere Fahrzeuge, Eisenbahnzüge, Hochspannungsquellen oder Neonleuchten hervorgerufen werden. Den Standort wechseln und den Empfang erneut überprüfen.

6. EINBAU

VORSICHT

• Vor dem Anschließen der Kabel zuerst das Massekabel der Batterie abklemmen.
• Stellen Sie zuerst die Position von Leitungen, elektrischen Kabeln und dem Tank fest, bevor Sie zwecks Einbau des Geräts Löcher in die Karosserie bohren. Andernfalls drohen Schäden und Beeinträchtigungen.
• Bei Fahrzeugen mit Airbags aufpassen, daß die Verlegung der Kabel nicht zu Beeinträchtigungen des Airbagsystems führt.
• Keinesfalls die Belüftungsschlitze und wärmeabstrahlenden Stellen des Tuners abdecken.

■ Einbau mit Schrauben

1. Soll das Gerät an den seitlichen Bohrungen verschraubt werden, M4 × 8 Schrauben verwenden. Andere Schraubengrößen können zu Betriebsstörungen führen.
2. Vor dem Anbohren des Armaturenbretts unbedingt sicherstellen, daß keine Kabelbäume angebohrt oder beeinträchtigt werden.

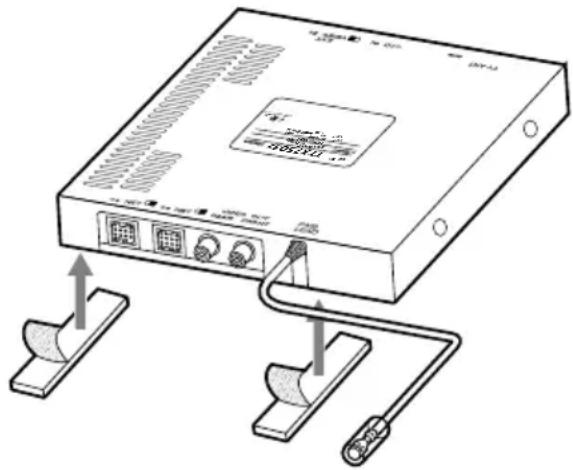

■ Einbau mit Klettband

1. Die Unterseite des Geräts mit Klettband versehen.
2. Das Gerät unter dem Sitz am Bodenbelag befestigen.

7. VORSICHTSMASSNAHMEN BEIM ANSCHLIESSEN

Beim Verlegen der Kabel sind die nachfolgend aufgeführten Punkte besonders zu beachten.

• Die Kabel des Geräts möglichst weit entfernt von den Fahrzeug-Kabelsträngen verlegen.
- Das Cinch-Steckerkabel und das Netzkabel in möglichst großem Abstand zueinander verlegen.

VORSICHT

• Nach dem Verlegen die Kabel mit Kabelklemmen und Isolierband sichern.
• Sicherstellen, daß die Kabel nicht unter dem Sitz eingeklemmt werden oder an scharfen Metallkanten scheuern. Dies könnte die Kabel beschädigen und zu Rauscheinstreuungen im Gerät führen.
• Zur Gewährleistung der Fahrsicherheit das lampenseitige Kabel des Handbremsleuchtenschalters mit der Anschlußklemme für die Handbremse verbinden.

8. KABELVERBINDUNGEN

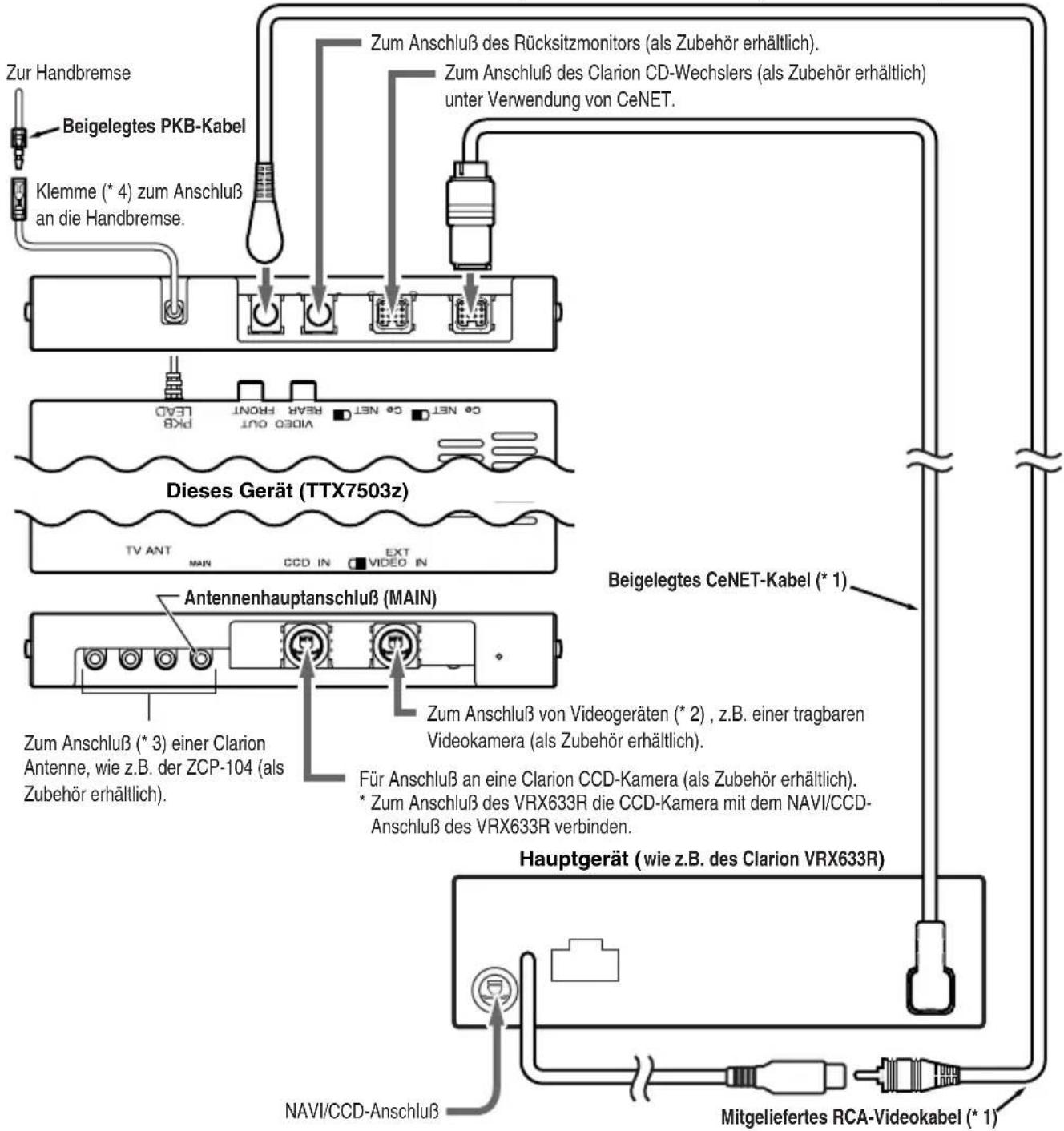

Das Gerät wie folgt anschließen.

Hinweis:

*1 Das Kabel an die Klemme/Buchse des Geräts (Zentraleinheit) anschließen, welches über Verbindungskabel (CeNET-Kabel) an den L-förmigen Klemmen angeschlossen wird.
*2 Zum Anschluß ist ein CCA-389 Adapterkabel (RCA3P → mini DIN8P) erforderlich, das als Zubehör erhältlich ist.
*3 Soll eine andere als eine 4-Wege-Antenne angeschlossen werden, so muß der Anschluß an Klemme/Buchse MAIN ganz rechts am Geräte erfolgen.
*4 Das lampenseitigen Kabel des Handbremsleuchtenschalters an die Klemme anschließen. Nach dem Anschließen die Handbremse anziehen und sicherstellen, daß ein Fernsehbild erscheint.
- Manche Geräte sind nicht betriebsbereit, solange das PKB-Kabel nicht an die Bremse angeschlossen ist.

Zum Anschluß eines Monitors (wie z.B. des Clarion VRX633R, als Zubehör erhältlich).
