BEDIENUNGSANLEITUNG DuoFern 35140262 RADEMACHER

DuoFern Universal-Aktor 9470-2 (2-Kanal)

Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme

Artikel-Nr. 3514 02 62

Typ: 9470-2

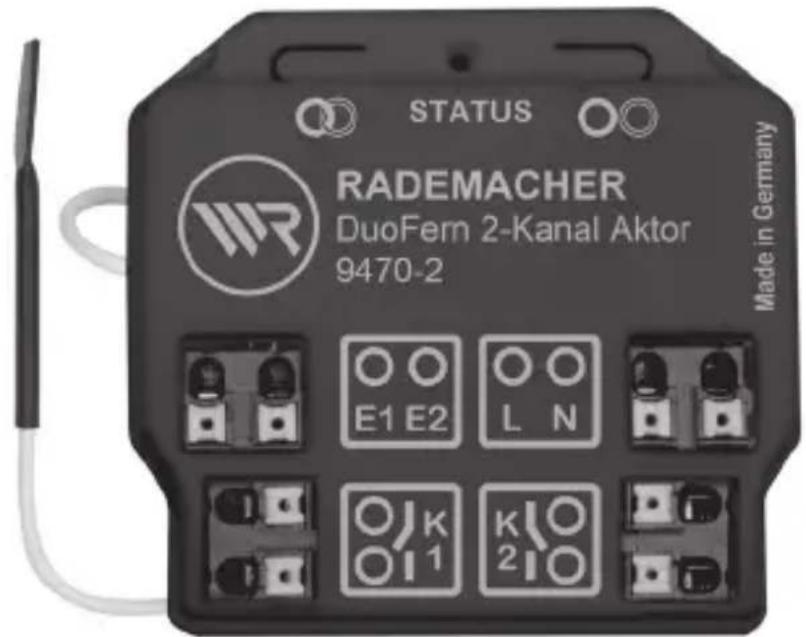

STATUS RADEMACHER DuoFern 2-Kanal Aktor 9470-2 Made in Germany E1 E2 O O L N OJK O1 1 KIO 2IO

... mit dem Kauf des DuoFern Universal-Aktors 9470-2 haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen.

Die RADEMACHER Produkte sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.

Dahinter stehen alle hochqualifizierten Mitarbeiterinnen und Mitarbeiter aus dem Hause RADEMACHER.

i Sehr geehrte Kunden....2

1. Diese Anleitung....5

1.1 Anwendung dieser Anleitung ....5

2. Gefahrensymbole......6

2.1 Gefahrenstufen und Signalwörter 6

2.2 Verwendete Darstellungen und Symbole 7

2.3 Glossar - Begriffserklärung......8

3. Lieferumfang......9

4. Gesamtansicht und Anschlüsse......10

4.1 Bedientasten und Kontrollleuchte....11

5. Funktionsbeschreibung 12

5.1 Funktionsmerkmale.... 13

5.2 Beschreibung der Funktionen und Parameter 15

6. Technische Daten 17

7. Sicherheitshinweise....20

7.1 Bestimmungsgemäße Verwendung 20

7.2 Nicht bestimmungsgemäßer Gebrauch 21

7.3 Erforderliches Fachwissen des Installateurs 22

8. Den DuoFern Universal-Aktor 9470-2 anschließen .. 22

8.1 Sicherheitshinweise zum elektrischen Anschluss 22

8.2 Wichtige Hinweise zum elektrischen Anschluss 23

8.3 Den DuoFern Universal-Aktor 9470-2 anschließen und montieren .... 25

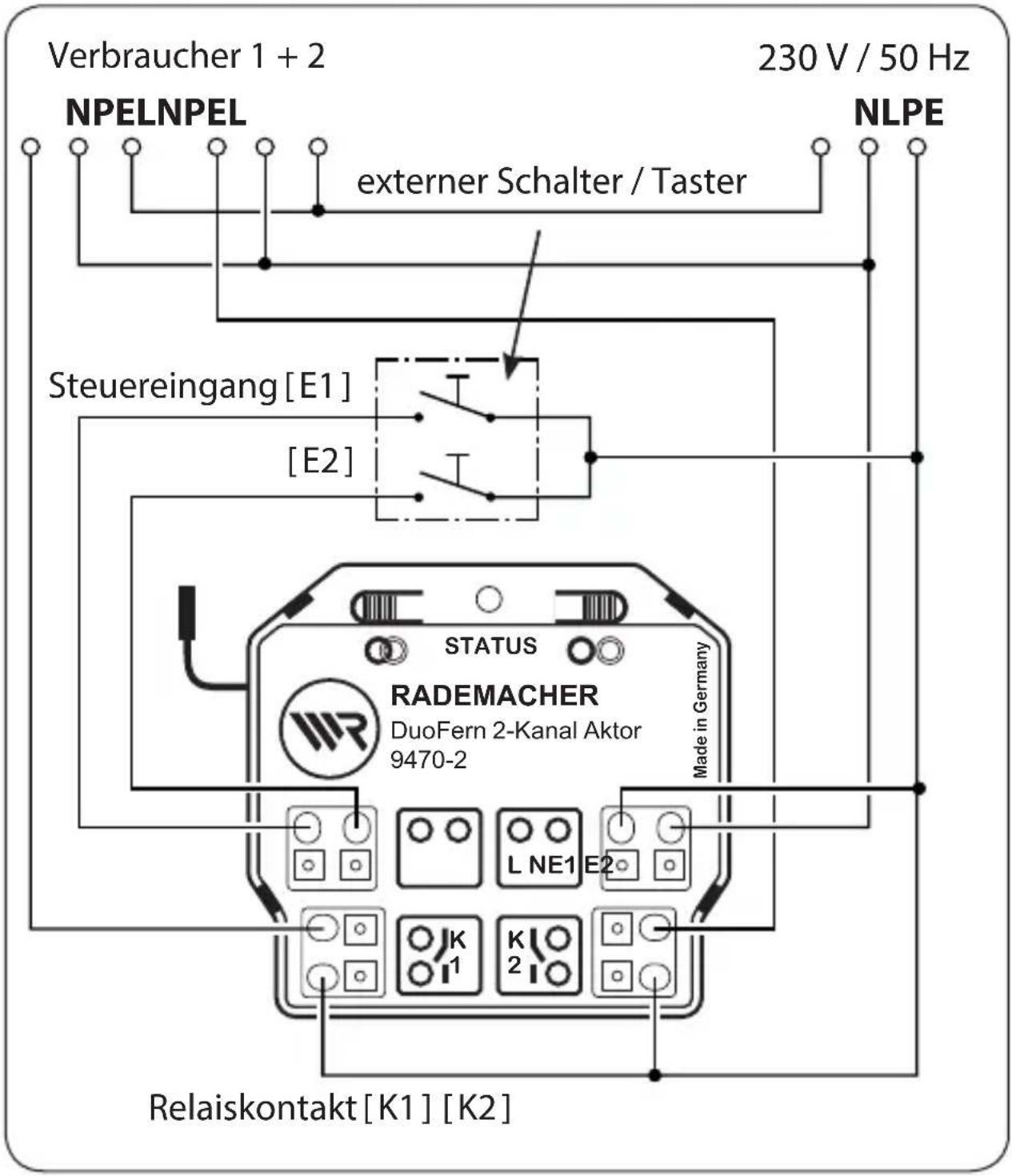

8.4 Anschlussplan....26

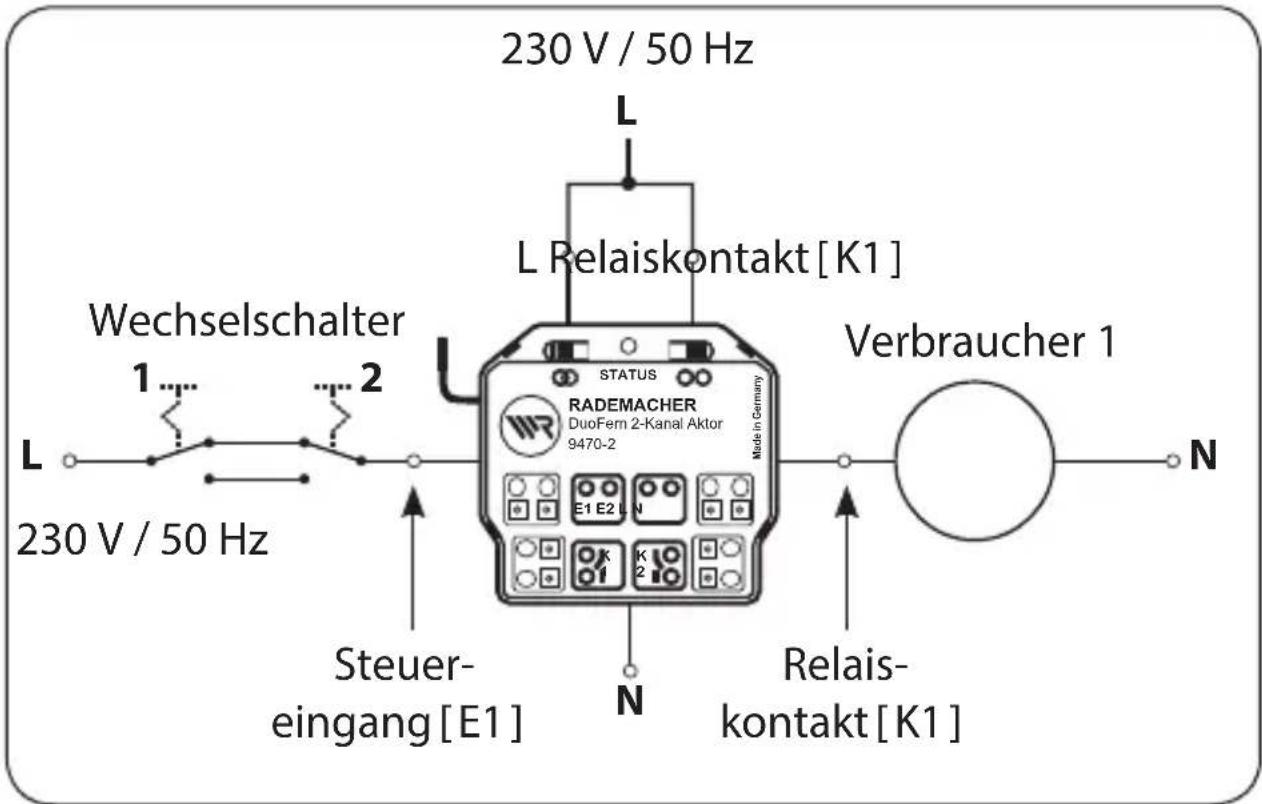

8.5 Installationsbeispiel 27

9. An-/Abmelden von DuoFern Sendern......28

9.1 An-/Abmelden via Funkcode 29

10. Einstellungen löschen (Reset)......30

1. Demontage....30
2. Vereinfachte EU-Konformitätserklärung 31
3. Garantiebedingungen.... 31

1. Diese Anleitung...

DE

...beschreibt Ihnen die Montage, den elektrischen Anschluss und Inbetriebnahme des DuoFern Universal-Aktors 9470-2.

1.1 Anwendung dieser Anleitung

• Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise bevor Sie mit den Arbeiten beginnen.
  ♦Lesen Sie auch die Gebrauchsanleitungen des Zubehörs falls vorhanden sowie die Anleitungen des jeweils angeschlossenen Verbrauchers.
  Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreichbar auf.
  ◆Fügen Sie diese Anleitung bei Weitergabe des DuoFern Universal-Aktors 9470-2 an Dritte bei.
  ◆Bei Schäden die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

2. Gefahrensymbole

DE

In dieser Anleitung verwenden wir folgende Gefahrensymbole:

Lebensgefahr durch Stromschlag

Gefahrenstelle / gefährliche Situation

2.1 Gefahrenstufen und Signalwörter

GEFAHR!

Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.

WARNUNG!

Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.

VORSICHT!

Diese Gefährdung kann zu geringfügigen bis mittel-schweren Verletzungen führen, sofern sie nicht vermieden wird.

ACHTUNG!

Diese Gefährdung kann zu Sachschäden führen.

Darstellung

Beschreibung

1. Handlungsabläufe

2.

Aufzählung

1) oder a) Listen

weitere nützliche Informationen

Lesen Sie die örige Anleitung

DuoFern

◆RADEMACHER Funk-Technik zur Steuerung kompatibler Produkte.

WR ConfigTool

◆RADEMACHER Software zur Programmierung der DuoFern Handzentrale, inkl. automatischem Software-Update für die DuoFern Handzentrale.

HomePilot®

◆Der HomePilot® ist eine zentrale Steuereinheit für RADEMACHER Funk-Produkte.

ELV

◆Extra Low Voltage = Schutzkleinspannung.

SELV

◆Safety Extra Low Voltage = Sicherheitsgetrennte Schutzkleinspannung

a)

a) 1 x DuoFern Universal-Aktor 9470-2 inkl. Antenne
b) 1 x Gebrauchsanleitung (ohne Abbildung)

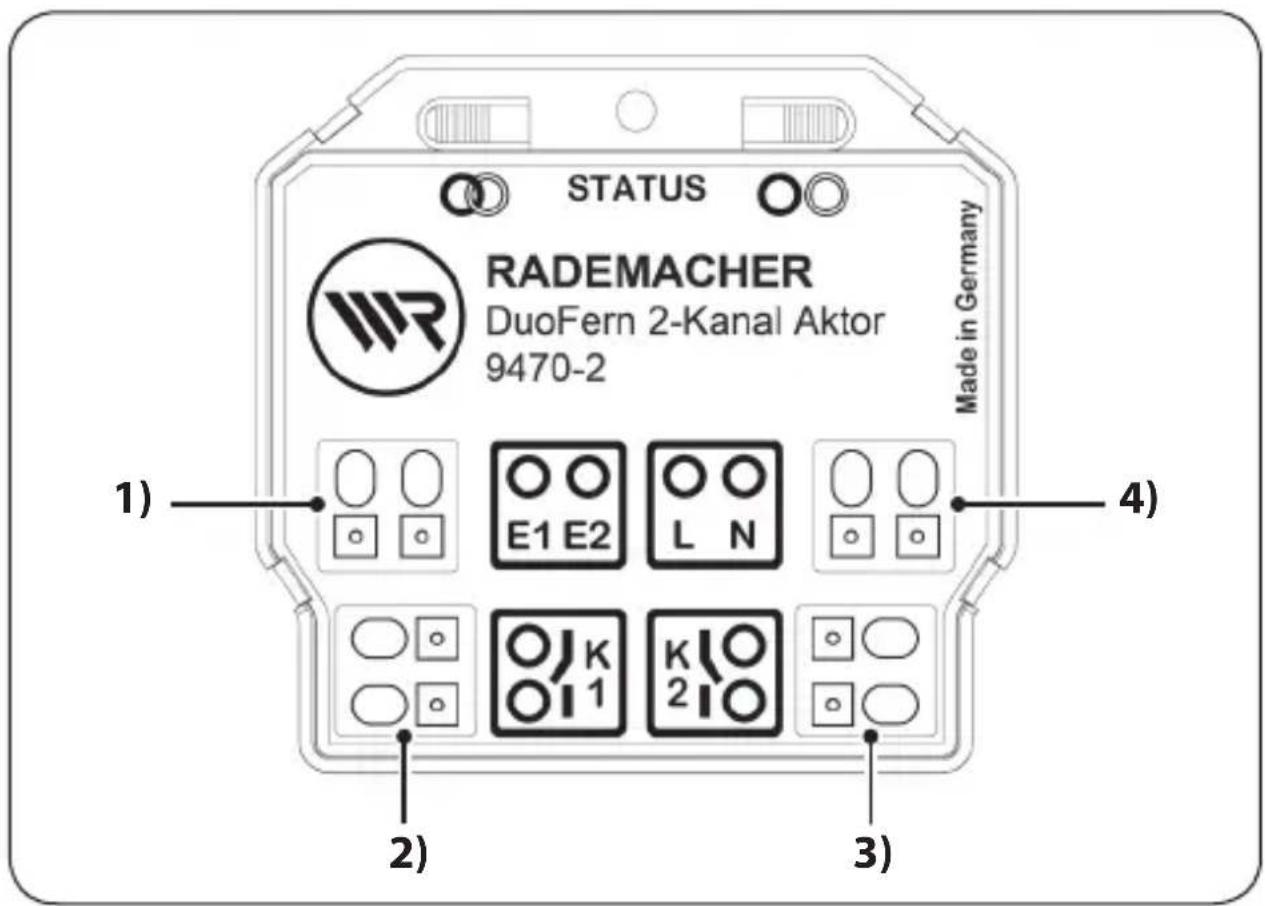

STATUS RADEMACHER DuoFern 2-Kanal Aktor 9470-2 Made in Germany 1) E1 E2 O O L N O J K O I 1 K I O 2 I O 3) 4)

Pos. Symbol Beschreibung

1) Steuereingänge 230 V / 50 Hz / (Ein / Aus)

Anschluss je eines externen Schalters / Tasters zur manuellen Steuerung vor Ort.

2) Relaiskontakt [K1]

Anschluss eines elektrischen Verbrauchers.

3) Relaiskontakt [K2]

Anschluss eines elektrischen Verbrauchers.

4) Spannungsversorgung [L/N] 230 V/50 Hz

Anschluss der Versorgungsspannung.

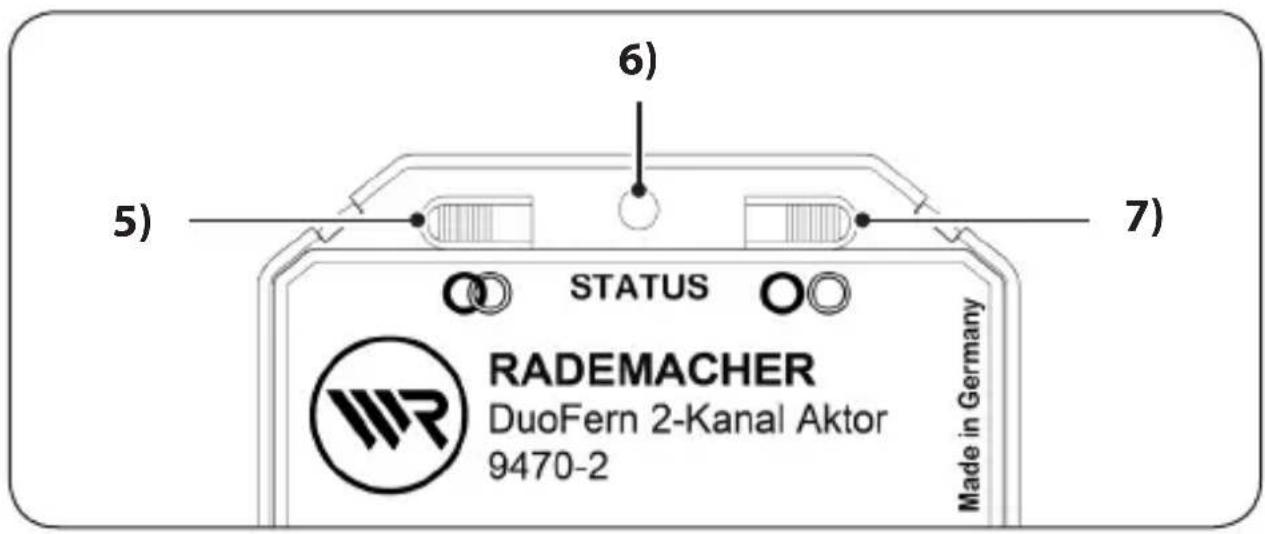

6) 5) STATUS 7) RADEMACHER DuoFern 2-Kanal Aktor 9470-2 Made in Germany

Pos. Symbol Beschreibung

5) Verbinden-Taste

Anmeldung im DuoFern Funk-Netzwerk bzw. an einem DuoFern Sender.

6) STATUS Kontrollleuchte - Statusanzeige

grün blinkend	Verbinden ist aktiv
konstant leuchtend	Verbinden oder Trennen war erfolgreich
kurzes Aufblitzen	Empfang eines Steuer-kommandos
rot blinkend	Trennen ist aktiv
permanent leuchtend	Verbinden oder Trennen war nicht erfolgreich

7) Trennen-Taste

◆Abmeldung im DuoFern Funk-Netzwerk bzw. an einem DuoFern Sender.
◆Reset auf den Auslieferungszustand

Steuerung von elektrischen Verbrauchern

Mit dem DuoFern Universal-Aktor 9470-2 können Sie zwei elektrische Verbraucher (z.B. eine Beleuchtung etc.) bis maximal 1500 W pro Verbraucher anschließen und steuern.

Verwendung im DuoFern Netzwerk

Sie können den DuoFern Universal-Aktor 9470-2 in ein DuoFern Netzwerk einbinden um die Funktionalität von z.B. DuoFern Sensoren und von DuoFern Sendern wie dem HomePilot® zu nutzen.

Manuelle Bedienung vor Ort

Zur manuellen Bedienung vor Ort kann zusätzlich ein externer Schalter/Taster angeschlossen und werden.

Installation und elektrischer Anschluss

Der DuoFern Universal-Aktor 9470-2 ist als Unterputzgerät konstruiert. Der elektrische Anschluss erfolgt durch Einklemmen der Anschlussleitung in die vorhandenen Federklemmen.

DuoFern HomePilot®
DuoFern Umweltsensor
DuoFern Handzentrale
* WR ConfigTool mit DuoFern Handzentrale
RolloTron Comfort DuoFern / Troll Comfort DuoFern
DuoFern Handsender Standard
DuoFern Wandtaster
Funktion Werte-	bereich	Werksein-stellung	A B C D E F G
1. Manuelle Bedienung	Ein/ Aus/ Dimmen	-	●●●●●
2. Geräte- / Lichtmodus	Geräte- / Lichtmodus	Lichtmodus						●
3. Manuellbetrieb ein / aus ein / aus aus						●●●●
4. Zeitautomatik ein / aus ein / aus	ein					●●●●
5. Zufallsfunktion	-	-			●●●
6. Morgendämmerungsfunktion	-	-			●●●●●
7. Morgendämmerungsautomatik ein / aus	ein / aus aus					●●●●
8. Abenddämmerungsfunktion	-	-			●●●●●
9. Abenddämmerungsautomatik ein / aus	ein / aus aus					●●●●
10. Sonnenfunktion	-	-			●			●
11. Sonnenautomatik ein / aus	ein / aus	aus				●●●●

* Die Software „WR ConfigTool“ können Sie von unserer Internetseite www.rademacher.de herunterladen.

DuoFern HomePilot®
DuoFern Umweltsensor
DuoFern Handzentrale
* WR ConfigTool mit DuoFern Handzentrale
RolloTron Comfort DuoFern / Troll Comfort DuoFern
DuoFern Handsender Standard
DuoFern Wandtaster
Funktion Werte-	bereich	Werkseinstellung	A B C D E F G
12. Verbindungstest --								●
13. Verbinden mit Funkcode --						●●●
14. Reset über Funk (3-Stufig) --						●
15. Einknopf-Bedienung --
16. Treppenhausfunktion ein / aus	aus					●
17. Treppenhaus-Zeit (Impulsdauer) ***	100 ms - 3276 s	3 Minuten				●

* Die Software „WR ConfigTool“ können Sie von unserer Internetseite www.rademacher.de herunterladen.
*** Abschaltvorwarnung bei > 60 Sekunden und bei ungeraden Werten.

Licht- / Gerätemodus

Durch Umschalten zwischen dem Licht- und Gerätemodus kann das Verhalten des DuoFern Universal-Aktors 9470-2 geändert werden:

Die Funktionalität ändert sich wie folgt:

Schaltbefehl von einem externen DuoFern Sender	Geräte-modus	Licht-modus
AUF Ein Aus
STOPP Aus Aus
AB Aus Ein
Morgendämmerungsfunktion Ein Aus
Abenddämmerungsfunktion Aus Ein

Zufallsfunktion (Anwesenheitssimulation)

Der DuoFern Universal-Aktor 9470-2 kann Schaltbefehle der Zufallsfunktion verarbeiten. Wird ein Schaltbefehl empfangen, der durch die Zufallsfunktion verzögert werden soll, so wird die Verarbeitung des Schaltbefehls bis zu 30 Minuten verzögert.

Während der Verzögerungszeit blinkt die Kontrollleuchte am DuoFern Universal-Aktor 9470-2 im Sekundentakt grün auf.

◆ Die Zufallsfunktion arbeitet für jeden Kanal unabhängig vom anderen.

◆ Automatische Fahrbefehle der Sonnenautomatik werden nicht verzögert.
◆ Automatische Schaltzeiten und Dämmerungsbefehle werden verzögert.

Treppenhausfunktion (ein / aus)

Bei aktivierter Treppenhausfunktion schaltet der DuoFern Universal-Aktor 9470-2 nach der eingestellten „Treppenhauszeit“ das angesteuerte Gerät wieder aus. Optional kann eine Abschaltvorwarnung bei >60 Sekunden und bei ungeraden Werten zugeschaltet werden.

Netzanschluss [ L / N ]
Versorgungsspannung aus dem Netz:	230 V / 50 Hz ~
Leistungsaufnahme: Standby: < 0,5 W

Steuereingänge [E1 / E2] für je einen externen manuellen Schalter / Taster vor Ort

Eingangsspannung: 230 V (Ri = 200 kΩ)

Relaisausgänge - Lastkontakte [K1 / K2]
Schaltspannung: 230 V / 50 Hz ~
Maximale Schaltleistung pro Kanal:	ohmsche Last, z.B. Glühlampen
		6,5 A / 1500 W
	induktive Lasten wie: Leuchtstofflampen, Motoren, Eisenkern-Transformatoren z.B. für Kleinspannungs-Glühlampen wie Halogenlampen
		5 A / 1150 W

Relaisausgänge - Lastkontakte [K1 / K2]

Maximale Schaltleistung pro Kanal:	kapazitive Lasten wie: elektronische Transformatoren, AC/DC-Wandler z.B. für Klein-spannungs-Glühlampen wie Halogenlampen, LED's, etc.
		5 A / 1150 W

Die falsche Verwendung kann zu Personen- oder Sachschaden führen.

◆Kleiner Kontaktabstand (μ) nicht zur Freischaltung geeignet.
◆Verwenden Sie den DuoFern Universal-Aktor 9470-2 nicht zur Freischaltung der angeschlossenen Verbraucher.

DuoFern Funktechnik

Sendefrequenz: 434,5 MHz
Sendeleistung: max. 10 mW
Reichweite: im Gebäude: ca.	30 m *im Freien: ca. 100 m*je nach Bausubstanz
Maximale Anzahl an DuoFern Geräten:	20
Allgemeine Angaben
Zulässige Umgebungs-temperatur:	-20 °C bis + 55 °C
Maße (B x H x T): 48,7 x 45,7 x 19,8 mm
Anschlussklemmen: Federkraft-Anschlussklemmen(0,1 mm ^2 - 1,5 mm ^2 )

7. Sicherheitshinweise

Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss).

◆Verwenden Sie niemals defekte oder beschädigte Geräte.
◆Prüfen Sie den DuoFern Universal-Aktor 9470-2 auf Unversehrtheit.
◆Wenden Sie sich bitte an unseren Kundendienst falls Sie Schäden feststellen, s. Seite 32.

7.1 Bestimmungsgemäße Verwendung

Verwenden Sie den DuoFern Universal-Aktor 9470-2 ausschließlich zum Anschluss und zur Steuerung von elektrischen Verbrauchern (z. B. einer Beleuchtung) innerhalb der zulässigen Lastgrenzen, siehe Technische Daten.

Der DuoFern Universal-Aktor 9470-2 ist dazu geeignet Netzspannung, basisisierte Kleinspannung (ELV) sowie schutzisolierte Kleinspannung (SELV) zu schalten.

Einsatzbedingungen

◆Betreiben Sie den DuoFern Universal-Aktor 9470-2 nur in trockenen Räumen.
Zum elektrischen Anschluss vor Ort muss ein 230 V/50 Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein.
Der Einbau und der Betrieb von Funksystemen ist nur für solche Anlagen und Geräte zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt, oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.

7.1 Bestimmungsgemäße Verwendung

DE

Funkanlagen die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen.

7.2 Nicht bestimmungsgemäßer Gebrauch

Die Verwendung des DuoFern Motor-Aktors 9470-2 für einen anderen als den zuvor genannten Anwendungsbereich ist nicht zulässig.

Die falsche Verwendung kann zu Personen- oder Sachschaden führen.

◆Verwenden Sie den DuoFern Universal-Aktor 9470-2 nicht zur Freischaltung der angeschlossenen Verbraucher.
◆Verwenden Sie das vorhandene Funksystem (z. B. das DuoFern Funksystem) und seine Komponenten nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.

Bei Verwendung des DuoFern Universal-Aktors 9470-2 im Außenbereich oder in feuchten Räumen besteht Lebensgefahr durch Kurzschluss und Stromschlag.

◆ Montieren und Betreiben Sie den DuoFern Universal-Aktor 9470-2 nicht im im Außenbereich oder in feuchten Räumen.

7.3 Erforderliches Fachwissen des Installateurs

DE

Elektrischer Anschluss, Montage und Inbetriebnahme des DuoFern Universal-Aktors 9470-2 müssen durch eine ausgebildete Elektrofachkraft nach den Anweisungen in dieser Anleitung erfolgen.

8. Den DuoFern Universal-Aktor 9470-2 anschließen

Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes.

8.1 Sicherheitshinweise zum elektrischen Anschluss

GEFAHR!

Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.

◆Führen Sie alle Anschluss- und Montagearbeiten nur im spannungslosen Zustand aus.
◆Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten.
◆Prüfen Sie die Anlage auf Spannungsfreiheit.

WARNUNG!

Es besteht Lebensgefahr durch Kurzschluss bei Überlastung des DuoFern Universal-Aktors 9470-2.

Die maximale Schaltleistung darf nicht überschritten werden, beachten Sie dazu die Angaben in den Technische Daten, s. Seite 18.

ACHTUNG!

Eine defekte Antenne kann zu Funktionsstörungen bzw. zum Ausfall des DuoFern Universal-Aktors 9470-2 führen.

◆ Die Antennenleitung darf nicht gekürzt und nicht beschädigt werden.

i

8.2 Wichtige Hinweise zum elektrischen Anschluss

Anschlusshinweise zur Bedienung mit einem externen Schalter/Taster vor Ort

Bei Verwendung der Steuereingänge [E1/E2] müssen Sie die externen Schalter/Taster und den DuoFern Universal-Aktor 9470-2 an die gleiche Phase [L] anschließen.
◆Die maximale Leitungslänge zum Anschluss eines externen Tasters darf nicht größer als 10 m sein.

Abisolierlänge:

Alle Adern müssen auf 9 mm abisoliert werden.

Lesen Sie die Angaben zum elektrischen Anschluss in der Gebrauchsanleitung des verwendeten elektrischen Verbrauchers.

Weitere Montagehinweise

Um einen optimalen Betrieb zu gewährleisten, sollten Sie den DuoFern Universal-Aktor 9470-2 nicht auf einem metallischen Untergrund oder in der Nähe von metallischen Gegenständen montieren.
Der DuoFern Universal-Aktor 9470-2 ist zur Unterputzmon-tage vorgesehen. Wir empfehlen die Montage in einer tiefen 58er Unterputzdose oder in einer Elektronikdose.

i

8.3 Den DuoFern Universal-Aktor 9470-2 anschließen und montieren

DE

1. Schalten Sie das Netz stromlos und prüfen Sie ob die Zuleitungen stromlos sind.
2. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose des DuoFern Universal-Aktors 9470-2.
3. Isolieren Sie alle Adern wie oben gefordert ab und schließen Sie sie gemäß dem folgenden Anschlussplan an.
4. Setzen Sie den DuoFern Universal-Aktor 9470-2 in die Unterputz-dose ein und verlegen Sie die Anschlussleitungen sowie die Antenne in der Dose.
5. Montieren Sie zum Schluss die Abdeckung der Unterputzdose und schalten Sie den Strom wieder ein.

Verbraucher 1 + 2 NPELNPEL externer Schalter / Taster 230 V / 50 Hz NLPE Steuereingang [E1] [E2] STATUS RADEMACHER DuoFern 2-Kanal Aktor 9470-2 Made in Germany L NE1 E2 Relaiskontakt [K1] [K2]

230 V / 50 Hz L L Relaiskontakt [K1] Wechselschalter 1 2 L 230 V / 50 Hz Steuer- eingang [E1] N RANDEMACHER DuoFern 2-Kanal Aktor 9470-2 MADE IN GERMANY Status RANDEMACHER Made in Germany Verbraucher 1 N Relais- kontakt [K1]

Installation mit Wechselschaltern

Wir empfehlen eine Wechselschaltung durch mehrere parallel geschaltete Taster zu ersetzen.

Für den zweiten Kanal müssen Sie jeweils die entsprechenden EIn-/Ausgänge analog zum Kanal 1 verwenden.

Weitere Schaltungsbeispiele finden Sie auf unserer Internetseite:

www.rademacher.de

9. An-/Abmelden von DuoFern Sendern

DE

Damit Sie den DuoFern Universal-Aktor 9470-2 mit einem DuoFern Sender bedienen können, müssen Sie jeden gewünschten Sender am DuoFern Universal-Aktor 9470-2 anmelden. Sie können max. 20 DuoFern Sender (z. B. DuoFern Handsender Standard) anmelden.

1. Den gewünschten DuoFern Sender in den An-/ bzw. Abmelde-modus schalten (s. jeweilige Gebrauchsanleitung).

2. Drücken Sie die „Verbinden (Anmelden)-Taste [ ] oder die „Trennen (Abmelden)-Taste“ [ ] des DuoFern Universal-Aktors 9470-2.

3. Der DuoFern Universal-Aktor 9470-2 sendet danach ein An- bzw. Abmeldesignal aus.

Der An-/ bzw. Abmeldemodus bleibt 120 Sekunden aktiv.

1. Nach erfolgreicher An-/Abmeldung leuchtet die STATUS-LED konstant grün.

2. Den nächsten DuoFern Sender an-/abmelden, dazu die Punkte 1. bis 3. wiederholen oder die An-/Abmeldung beenden.

Beachten Sie die STATUS-LED

Die Status-LED leuchtet rot, wenn die An-/Abmeldung fehlschlug, zum Beispiel wenn:

◆schon 20 DuoFern Sender angemeldet sind
◆ein ungeeignetes Gerät (z. B. anderer DuoFern Aktor) ange-meldet wird.
◆versucht wird, einen DuoFern Sender abzumelden, der gar nicht angemeldet ist.

Mit Hilfe des Funkcodes können Sie den DuoFern Universal-Aktor 9470-2 direkt ansteuern, um zum Beispiel auch nach der Installation weitere DuoFern-Sender mit dem Aktor zu verbinden. Den Funkcode finden Sie auf dem beiliegenden Etikett und auf der Rückseite des DuoFern Universal-Aktors 9470-2.

Bitte beachten Sie, das die Verwendung des Funkcodes auf 120 Minuten nach dem Einschalten der Netzspannung begrenzt ist.

Eine detaillierte Beschreibung zu Aktivierung der Funkcode Funktion finden Sie in der Gebrauchsanleitung der DuoFern Handzentrale oder des HomePilot®.

10. Einstellungen löschen (Reset)

DE

Um den DuoFern Universal-Aktor 9470-2 auf den Auslieferungs-zustand zurückzusetzen müssen Sie einen Reset durchführen.

1. Drücken Sie die Trennen-Taste ca. 5 Sekunden lang, bis die STATUS-LED konstant rot leuchtet.
2. Alle Einstellungen werden gelöscht und auf die Werkseinstellungen zurückgesetzt und die angemeldeten DuoFern Sender werden automatisch abgemeldet.
3. Danach befindet sich der DuoFern Universal-Aktor 9470-2 wieder im Auslieferungszustand.

11. Demontage

GEFAHR!

Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.

◆Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. Prüfen Sie die Anlage auf Spannungsfreiheit.

1. Melden Sie das DuoFern Steuergerät aus dem DuoFern Netzwerk ab.
2. Schalten Sie das Netz stromlos und öffnen Sie die Unterputzdose.
3. Klemmen Sie den DuoFern Universal-Aktor 9470-2 ab und nehmen Sie es vollständig aus der Unterputzdose.

Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern Universal-Aktor 9470-2 der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.rademacher.de/ce

13. Garantiebedingungen

RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.

Ihre gesetzlichen Gewährleistungsansprüche bleiben von dieser Garantie unberührt.

Ausgenommen von der Garantie sind:

◆Fehlerhafter Einbau oder Installation
◆Nichtbeachtung der Einbau- und Bedienungsanleitung
◆Unsachgemäße Bedienung oder Beanspruchung
- Äußere Einwirkungen wie Stöße, Schlage oder Witterung
◆Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen

◆Verwendung ungeeigneter Zubehörteile
◆Schaden durch unzulässige Überspannungen (z. B. Blitzeinschlag)
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen

Voraussetzung für die Garantie ist, dass das Neugerät bei einem unserer zugelassenen Fachhändler erworben wurde. Dies ist durch Vorlage einer Rechnungskopie nachzuweisen.

Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der ursprünglichen Garantiezeit ein.

RADEMACHER

Gerate-Elektronik GmbH

Buschkamp 7

46414 Rhede (Deutschland)

[e-mail]

www.rademacher.de

Service:

Hotline [phone]*

Telefax [phone]

* 30 Sekunden kostenlos, danach 14 ct/Minute aus dem dt. Festnetz bzw. max. 42 ct/Minute aus dem dt. Mobilfunknetz.
