BEDIENUNGSANLEITUNG 5665-AL RADEMACHER

Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme

Artikel-Nr. 3650 05 72 (Ultraweiß) / 3650 05 82 (Aluminium)

Typ: 5665

... mit dem Kauf des Troll Comfort DuoFern haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen.

Die RADEMACHER Produkte sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.

Dahinter stehen alle hochqualifizierten Mitarbeiterinnen und Mitarbeiter aus dem Hause RADEMACHER.

i Sehr geehrte Kunden.... 2

1. Diese Anleitung....7

1.1 Anwendung dieser Anleitung ....7

2. Gefahrensymbole......8

2.1 Gefahrenstufen und Signalwörter 8
2.2 Verwendete Darstellungen und Symbole......9
2.3 Glossar - Begriffserklärung.... 10

3. Lieferumfang 11

4. Gesamtansicht des Bedienteils....12

4.1 Gesamtansicht des Installationsgehäuses 14
4.2 Die elektrischen Anschlüsse.... 15
4.3 Das Display und seine Symbole....16

5. Produktbeschreibung 18

5.1 Beschreibung der Sicherheitsfunktionen...... 20
5.2 Funktionsübersicht.... 21

6. Technische Daten 23

6.1 Werkseinstellungen.... 25
6.2 Verhalten bei Netzausfall 27

7. Sicherheitshinweise....28

7.1 Bestimmungsgemäße Verwendung 29
7.2 Nicht bestimmungsgemäßer Gebrauch 30
7.3 Erforderliches Fachwissen des Installateurs 30

8. Sicherheitshinweise zum elektrischen Anschluss......31

8.1 Wichtige Hinweise vor dem elektrischen Anschluss und vor der Montage.... 33

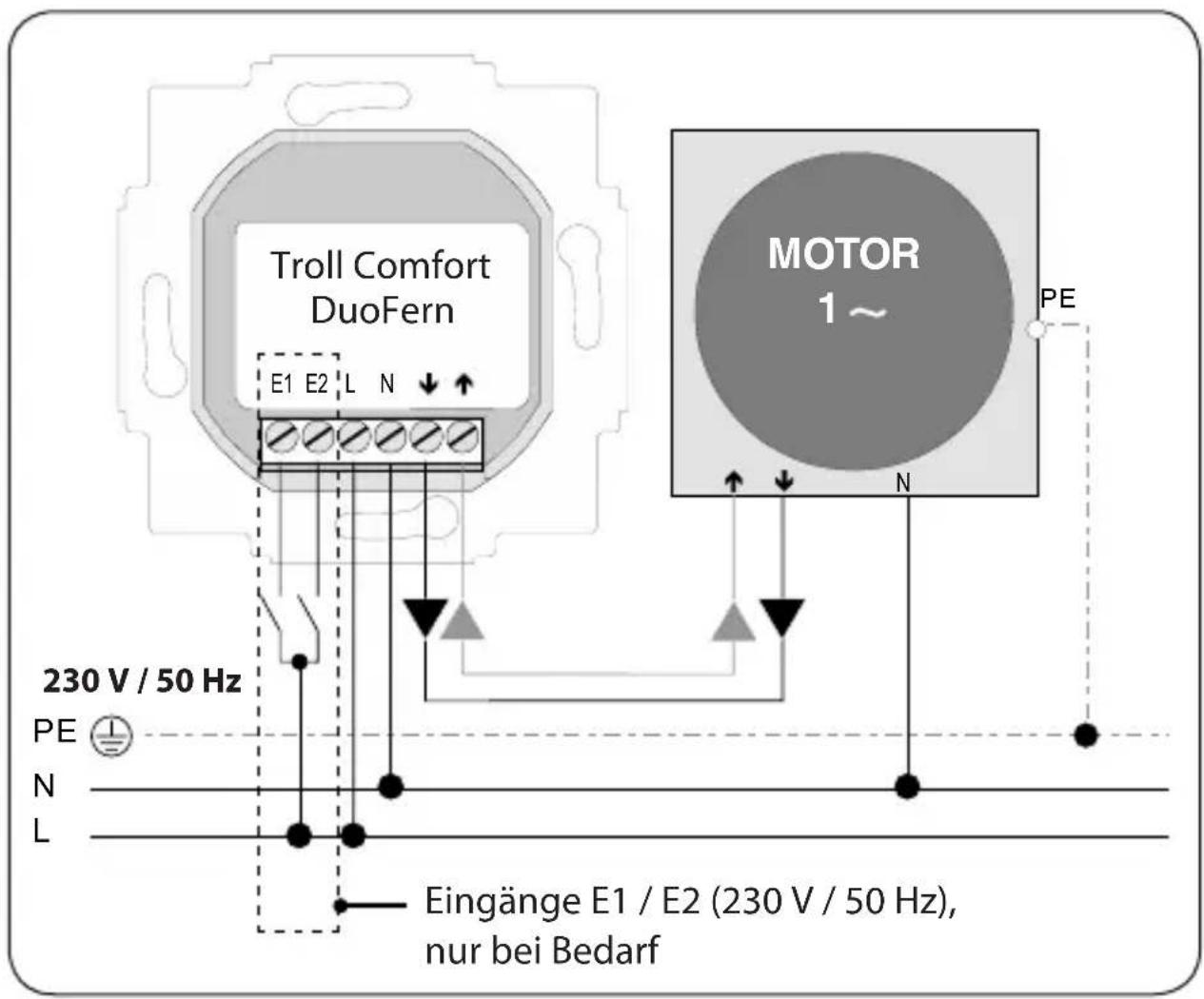

8.2 Elektrischer Anschluss 35

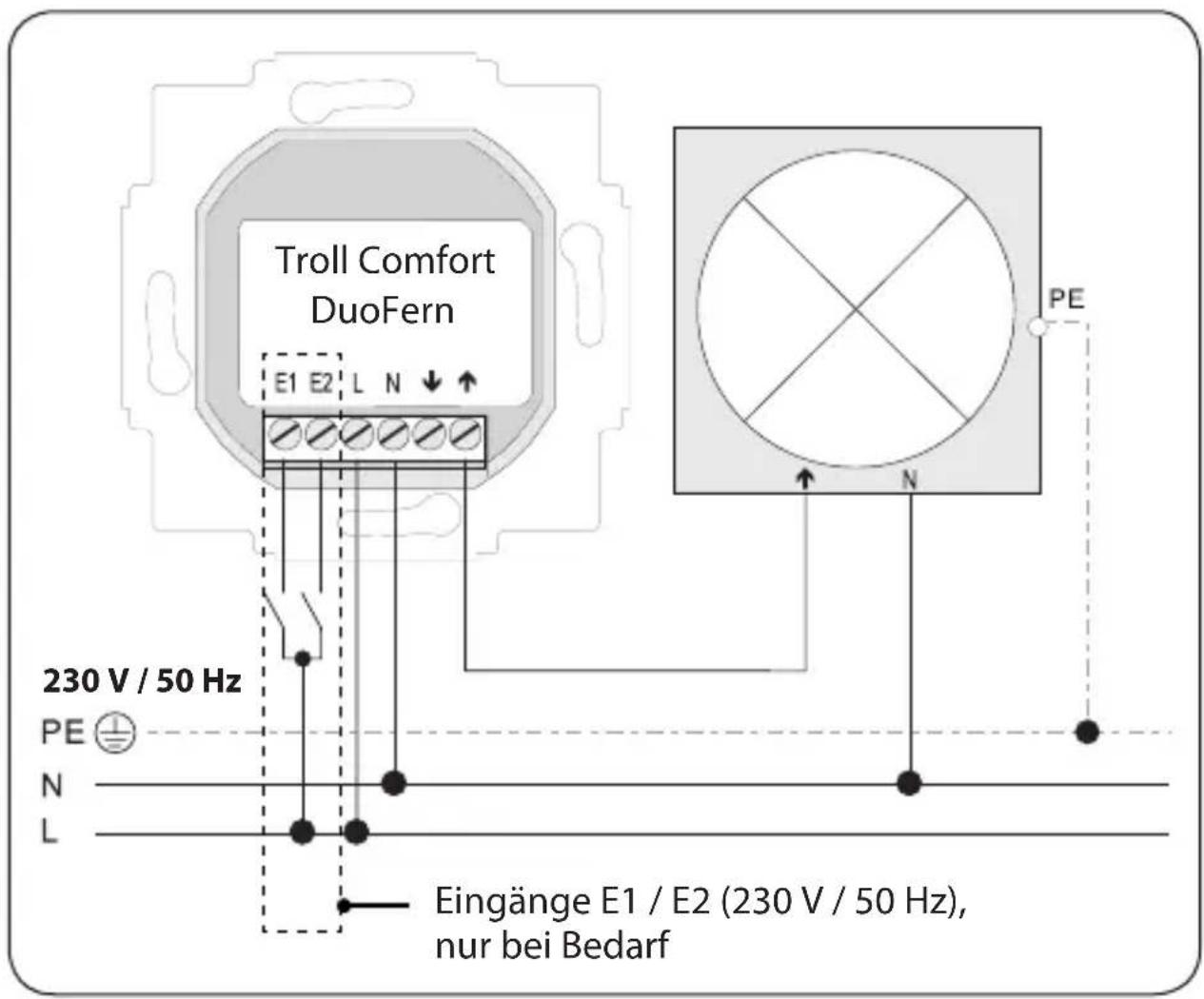

8.3 Anschluss eines Rohrmotors.... 36
8.4 Anschluss einer Lampe 37

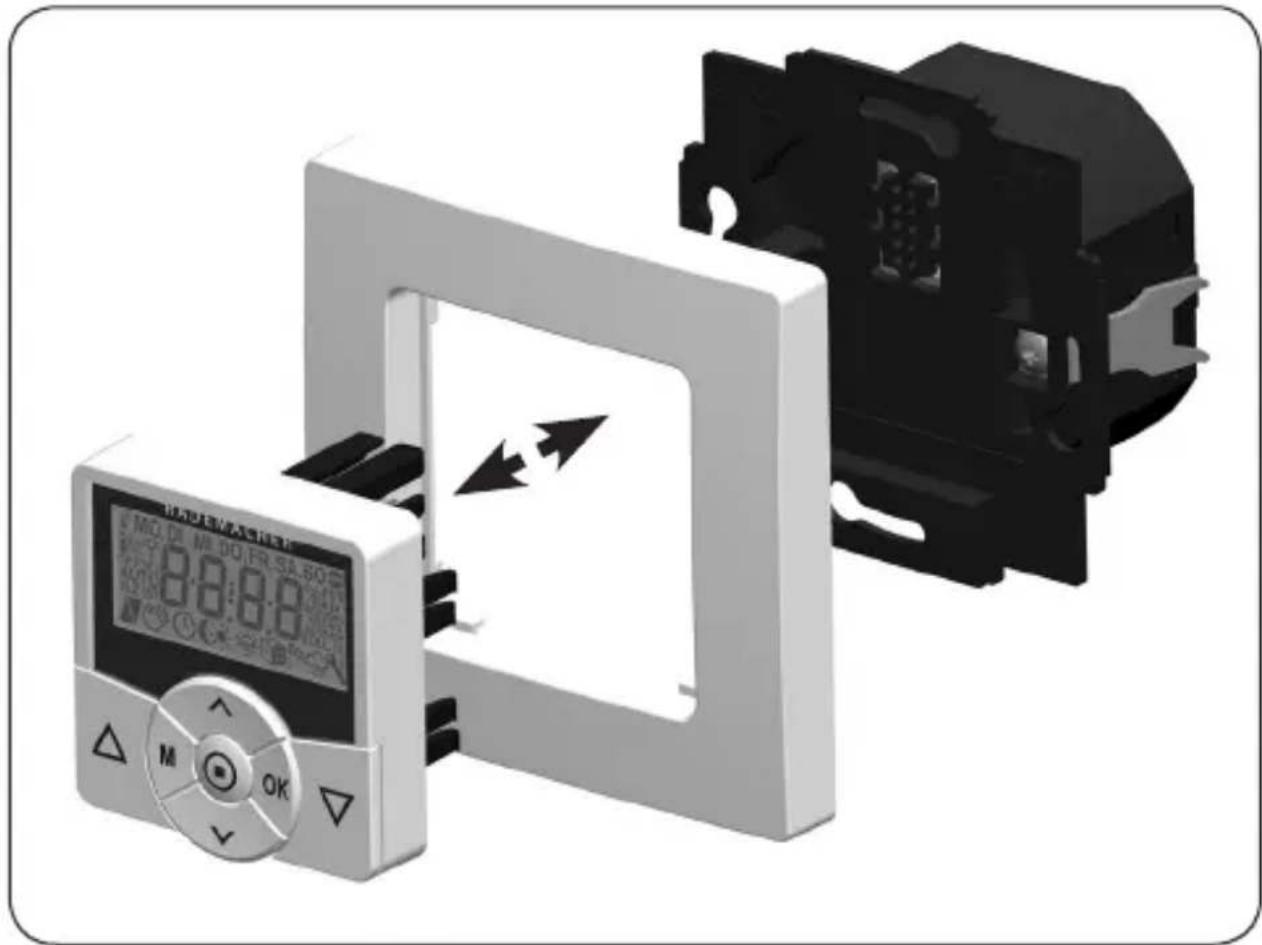

9. Montage nach dem elektrischen Anschluss......38

1. Kurzbeschreibung der Normalanzeige und des Hauptmenüs ....39
2. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen 40
3. Erstinbetriebnahme mit dem Installationsassistenten 42
4. Manuelle Bedienung 45
5. Anfahren einer Zielposition 46
6. Wetterdaten aufrufen und anzeigen 47
7. Menüübersicht 49
8. Menü 1 - Automatikbetrieb ein-/ausschalten......51
9. Schaltzeiten (Öffnungs- und Schließzeiten) [▲/▼], Kurzbeschreibung....52

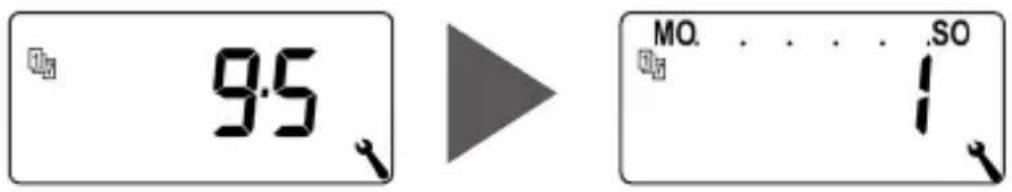

18.1 Menü 2 - Öffnungs- und Schließzeiten) [ ▲/ ▼] einstellen.. 56

1. Einen lokalen Lichtsensor anschließen......60

19.1 Lichtsensoranschluss bei Verwendung des mitgelieferten Abdeckrahmens 61
19.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller 62
19.3 Den Lichtsensor demontieren....64

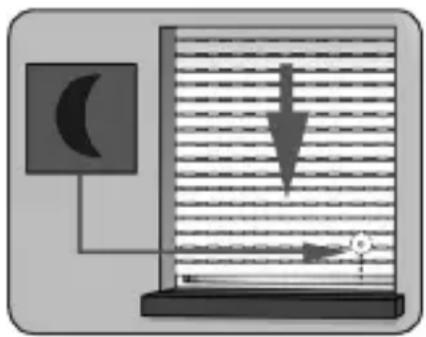

1. Abenddämmerungsautomatik, Kurzbeschreibung......65
   20.1 Menü 3 - Die Abenddämmerungsautomatik anpassen .....67
2. Sonnenautomatik, Kurzbeschreibung 69

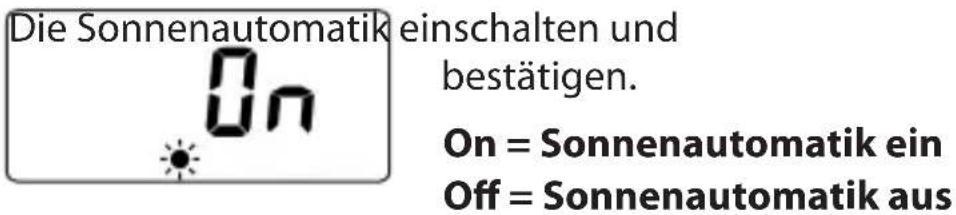

   21.1 Menü 4 - Die Sonnenautomatik einstellen ....71
3. Morgendämmerungsautomatik, Kurzbeschreibung ....73
   22.1 Menü 5 - Die Morgendämmerungszeit anpassen....74
4. Menü 6 - Die Zufallsfunktion einstellen....75
5. Windautomatik, Kurzbeschreibung......76

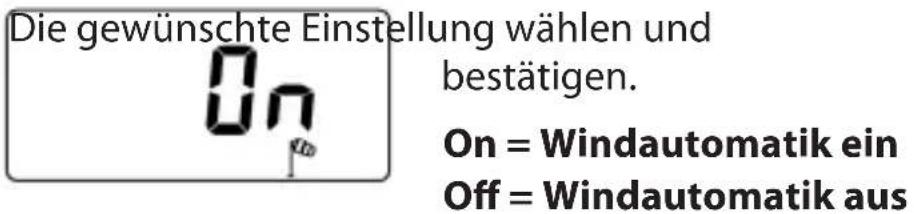

   24.1 Menü 7 - Die Windautomatik einstellen.... 77

25. Regenautomatik, Kurzbeschreibung ....78

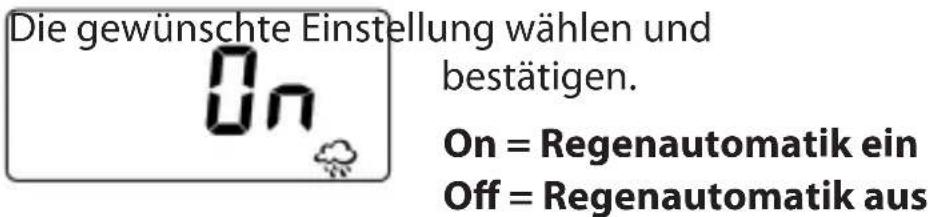

25.1 Menü 8 - Die Regenautomatik einstellen 79

26. Das Menü 9 - Systemeinstellungen....80

26.1 Menü 9.1 - Uhrzeit und Datum einstellen 81

26.2 Menü 9.2 - Motor-Laufzeit einstellen....82

26.3 Menü 9.3 - Lüftungsposition einstellen 84

26.4 Menü 9.4 - Postleitzahl (PLZ) einstellen 86

26.5 Menü 9.5 - Das Schaltzeitprogramm einstellen ....87

26.6 Menü 9.6 - Die Blockiererkennung einstellen....89

26.7 Menü 9.7 - Den Jalousiemodus einstellen ..... 92

27. Menü 9.8 - Geräteeinstellungen....94

27.1 Menü 9.8.1 - Die automatische Sommer-/Winterzeit ein-/ausschalten.... 95

27.2 Menü 9.8.2 - Den Displaykontrast einstellen.... 96

27.3 Menü 9.8.3 - Die permanente Displaybeleuchtung einstellen....96

27.4 Menü 9.8.3 - Den Uhr-Modus einstellen 97

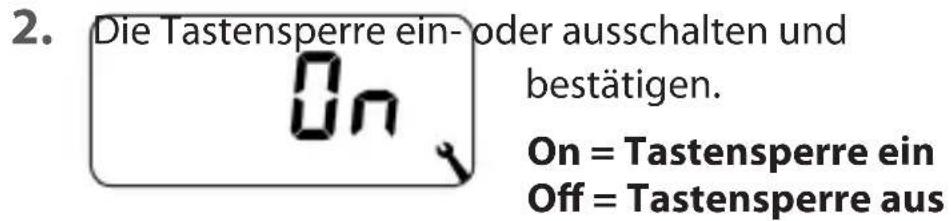

27.5 Menü 9.8.5 - Die Tastensperre ein- / ausschalten ..... 98

27.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren ..... 99

27.7 Menü 9.8.7 - Die Drehrichtungsumkehr ein-/ausschalten....101

27.8 Menü 9.8.8 - Lichtfunktion einstellen ....103

27.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen .....106

27.10 Menü 9.8.0 - Die Softwareversion anzeigen....108

28. Menü 9.9 - DuoFern Einstellungen ....109

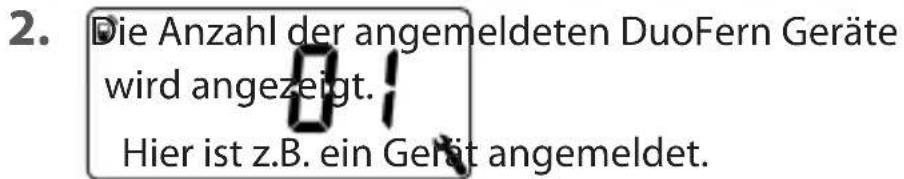

28.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten......110

28.2 Menü 9.9.2 - Den DuoFern Modus einstellen....114

28.3 Menü 9.9.3 - Den Sonnenmodus einstellen....116

28.4 Menü 9.9.4 - Die Wetterdaten ein-/ausschalten....119

28.5 Menü 9.9.5 - Manuelle Steuerbefehle senden ....121

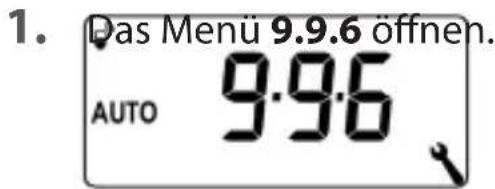

28.6 Menü 9.9.6 - Automatikzustände übertragen......122

28.7 Menü 9.9.7 - Die DuoFern Adresse (Funkcode) anzeigen..123

1. Alle Einstellungen löschen, Software-Reset ......124
2. Einen Hardware-Reset durchführen 125
3. Fehlermeldungen....126
4. Demontage 127
5. Zeitzonentabelle....128
6. Vereinfachte EU-Konformitätserklärung ......130
7. Zubehör 130
8. Garantiebedingungen......131

...beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung des Troll Comfort DuoFern.

1.1 Anwendung dieser Anleitung

• Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
• Lesen Sie auch die Gebrauchsanleitungen des Zubehörs (falls vorhanden) sowie die Anleitungen des jeweils angeschlossenen Verbrauchers.
• Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreichbar auf.

◆Fügen Sie diese Anleitung bei Weitergabe des Troll Comfort DuoFern an Dritte bei.

Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

2. Gefahrensymbole

DE

In dieser Anleitung verwenden wir folgende Gefahrensymbole:

Lebensgefahr durch Stromschlag

Gefahrenstelle / gefährliche Situation

2.1 Gefahrenstufen und Signalwörter

GEFAHR!

Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.

WARNUNG!

Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.

VORSICHT!

Diese Gefährdung kann zu geringfügigen bis mittelschweren Verletzungen führen, sofern sie nicht vermieden wird.

ACHTUNG!

Diese Gefährdung kann zu Sachschäden führen.

weitere nützliche Informationen

Lesen Sie die zugehörige Anleitung

1. Handlungsabläufe

2.

◆ Aufzählungen

1) oder a) Listen

AUTO

Im Display werden aktivierte Menüsymbole und Einstellparameter blinkend dargestellt.

Angaben zum Öffnen der Menüs und zu den Einstellungen finden Sie auf Seite 40.

AUTO On

UW

◆UW = Ultraweiß (Gerätefarbe)

DIN 49075

Deutsche Norm „Abdeckplatten für Installationsgeräte zum Einbau in Gerätedosen ...“

2014/53/EU

◆ Europäische Funkanlagenrichtlinie

ELV

◆Extra Low Voltage = Schutzkleinspannung

DuoFern

◆ RADEMACHER Funk-System zur Steuerung kompatibler Produkte.

HomePilot®

◆Der HomePilot® ist eine zentrale Steuereinheit für RADEMACHER Funk-Produkte.

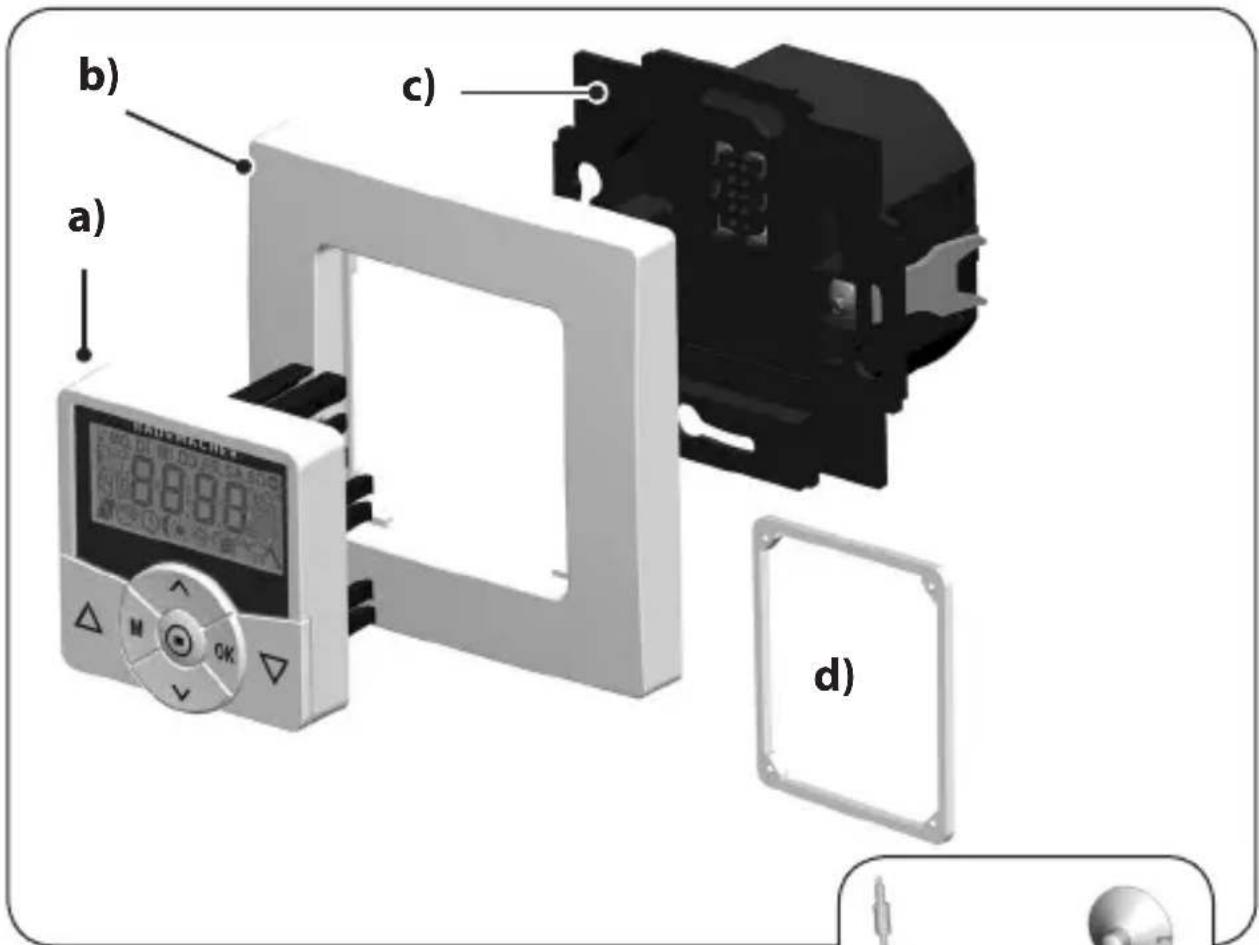

a) 1 x Bedienteil (50 x 50 mm)
b) 1 x Abdeckrahmen
c) 1 x Installationsgehäuse
d) 1 x Abstandshalter, siehe Seite 38
e) 1 x Gebrauchsanleitung (ohne Abbildung)

Vergleichen Sie nach dem Auspacken ...

... den Packungsinhalt mit diesen Angaben.

Zubehör, optional erhältlich, siehe Seite 130

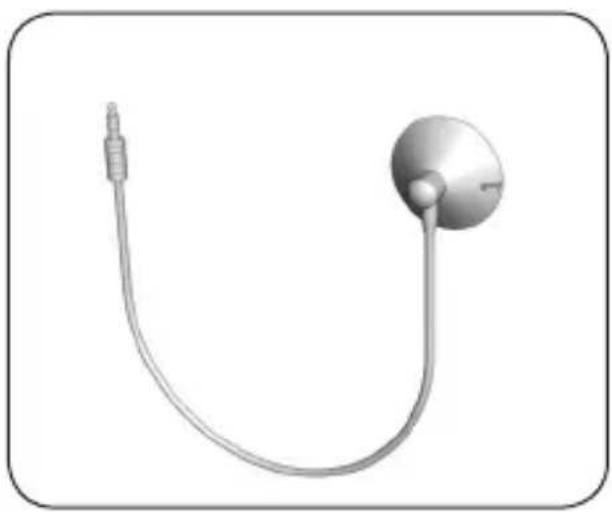

f) 1 x Lichtsensor

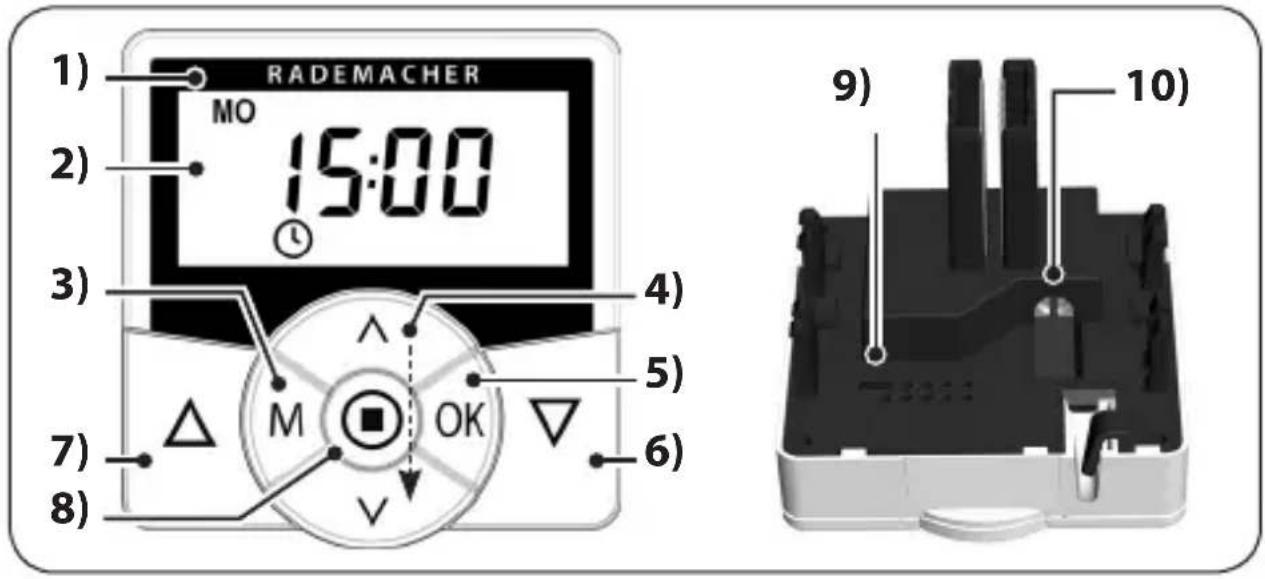

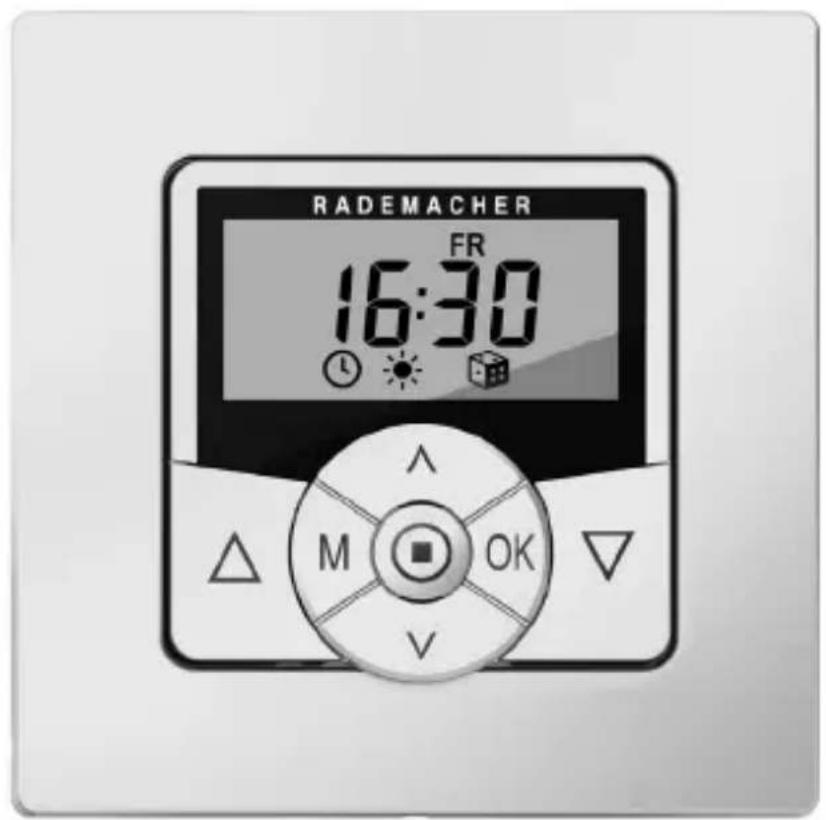

Pos. Symbol Beschreibung

1) Bedienteil

2) Display

3)

Menü-Taste

◆Das Hauptmenü öffnen
◆Zurück zum letzten Menü bzw. zur Normalanzeige

4)

Einstelltasten

◆Auswahl eines Menüs im Hauptmenü
◆Einstellen der Parameter (mehr / weniger)
●kurzes oder langes Drücken = schrittweise oder schnelle Einstellung
◆Ein-/ Ausschalten von Funktionen (On / OFF)
◆Anfahren einer Zielposition
◆Die verschiedenen Wetterdaten nacheinander anzeigen

Pos. Symbol Beschreibung

5)

OK-Taste

◆Das ausgewählte Menü öffnen
◆Einstellungen bestätigen und speichern
◆Weiter zur nächsten Einstellung

6)

Die Bedientasten Auf / Ab

◆Manuelle Bedienung

7)

8)

SET-Stopp-Taste

◆Manueller Stopp der Rollladenfahrt
◆Einstellen (setzen) verschiedener Funktionen
◆Aufrufen der Wetterdaten

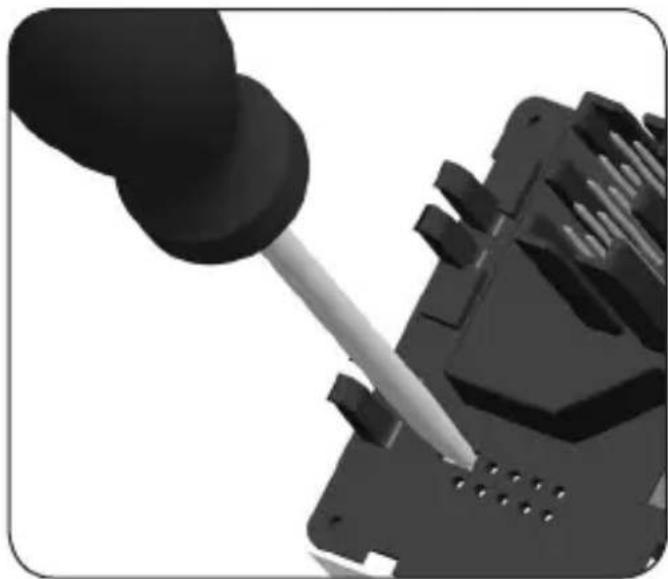

9) Überbrückungskontakt für einen Hardware-Reset

◆siehe Seite 125

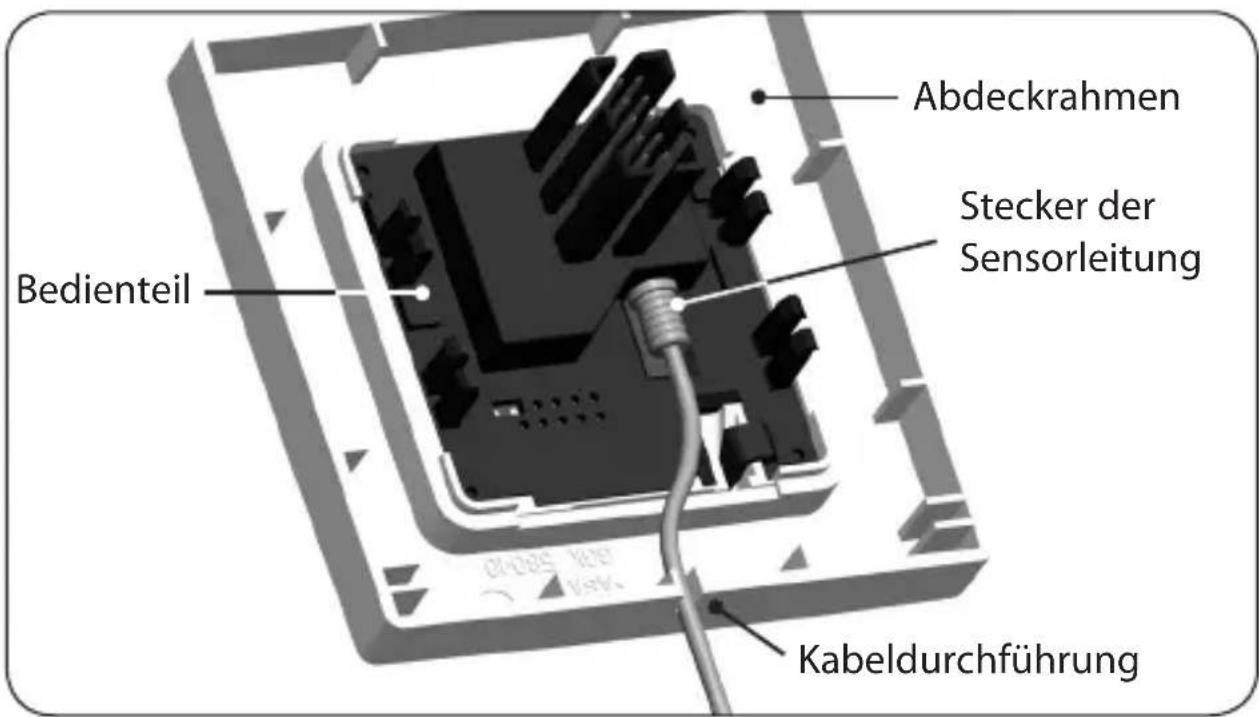

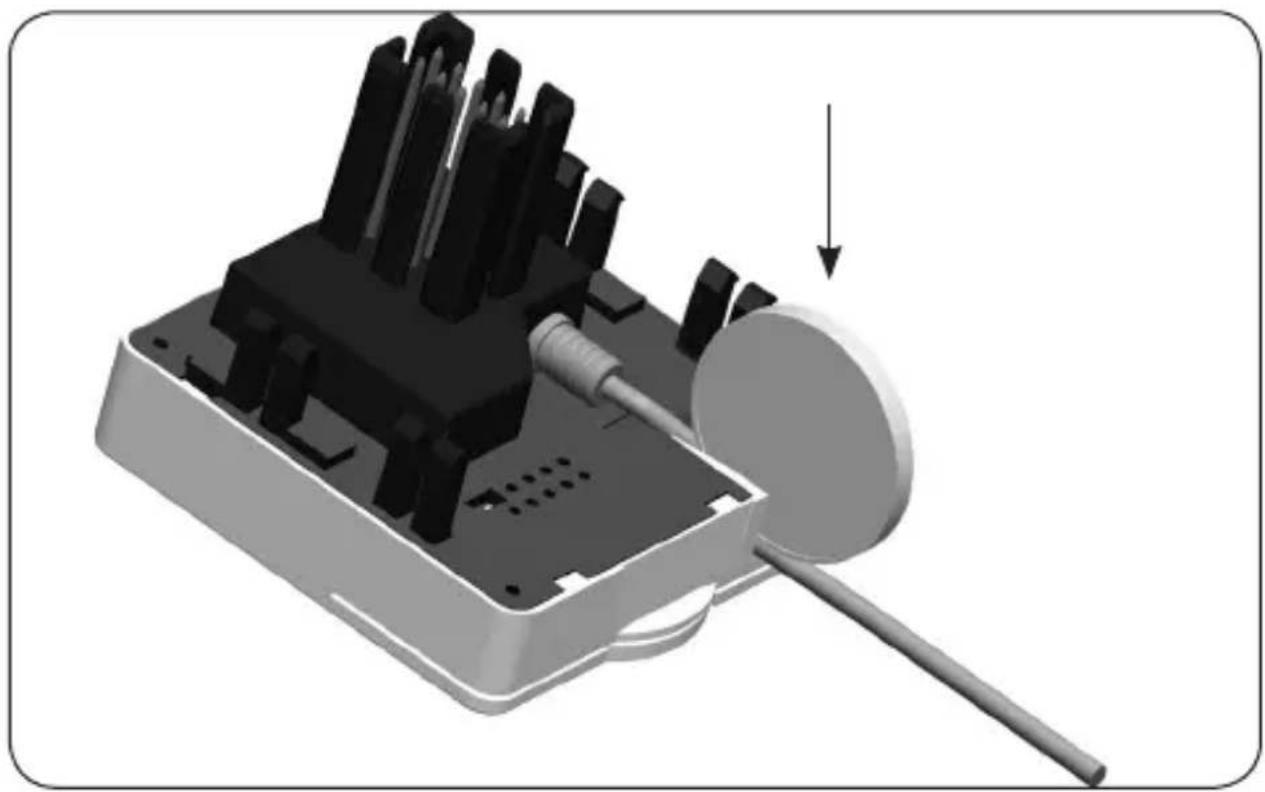

10) Anschlussbuchse für den Lichtsensor

◆siehe Seite 61, Montage

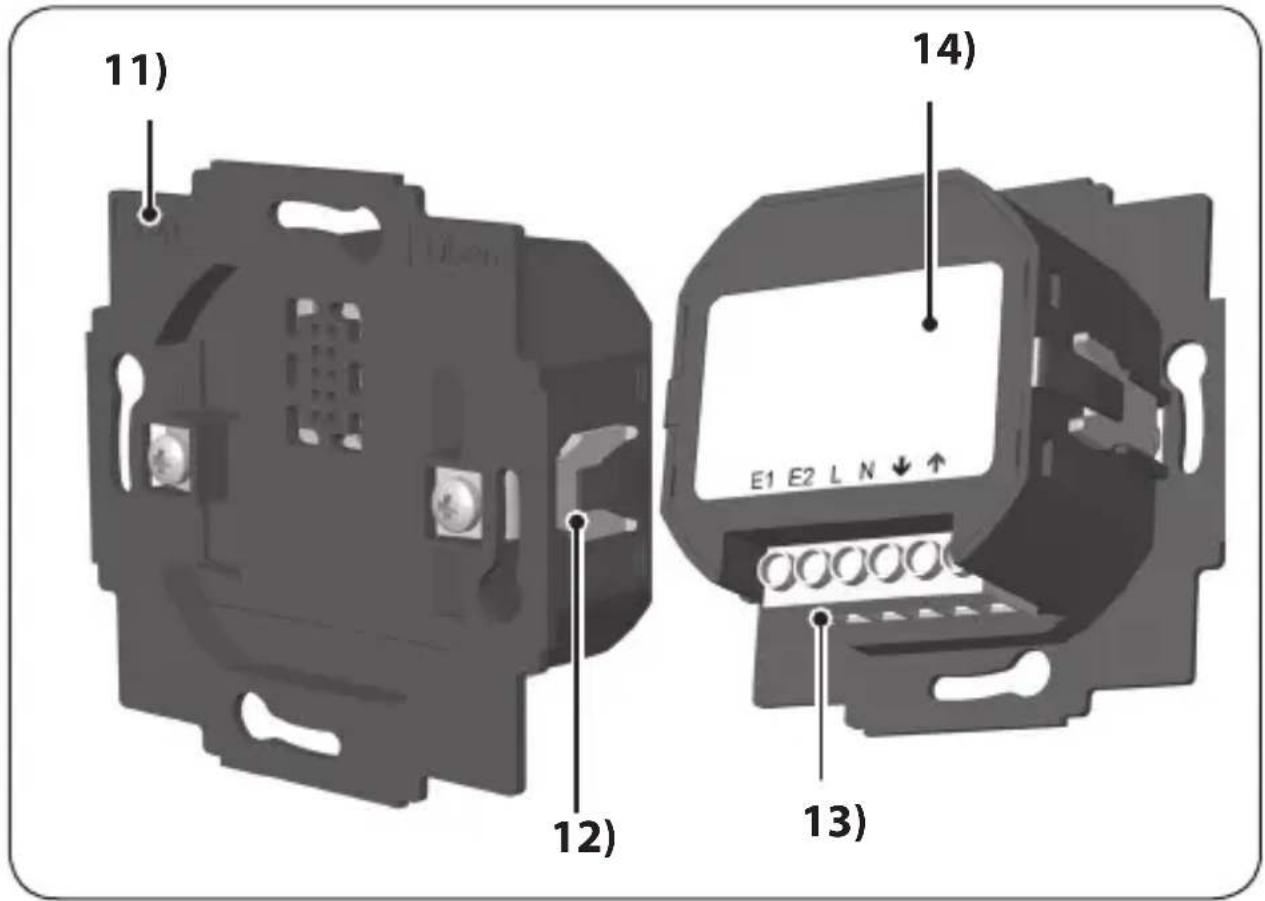

Pos. Symbol Beschreibung

11) Installationsgehäuse
12) Befestigungskrallen und -schrauben
13) Anschlussklemmen
14) Typenschild

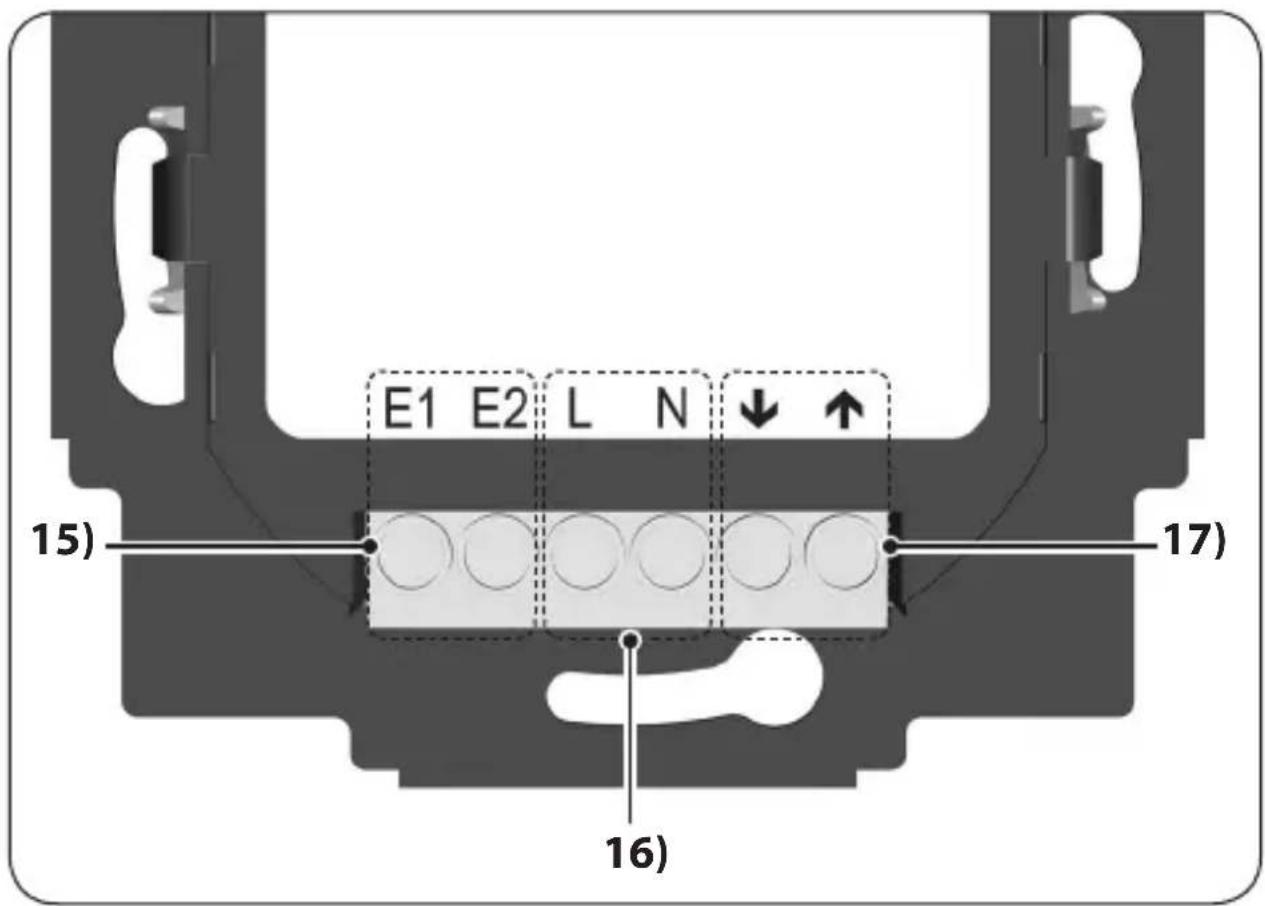

Pos. Symbol Beschreibung

15)	E1 / E2	Externe Eingänge - optionalAnschluss externer Signalgeber, z.B. Jalousieschalter / Externe Sensoren etc., siehe Seite 36 / 37Beide Eingänge werden unabhängig voneinander konfiguriert, siehe Seite 99.
16)	L / N	Spannungsversorgung - 230 V / 50 Hz ~Anschluss der Versorgungsspannung.
17)	↓/↑	Drehrichtung (Auf / Ab)Anschlussleitungen zum Rohrmotor.

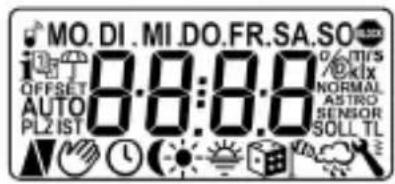

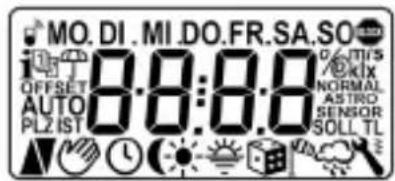

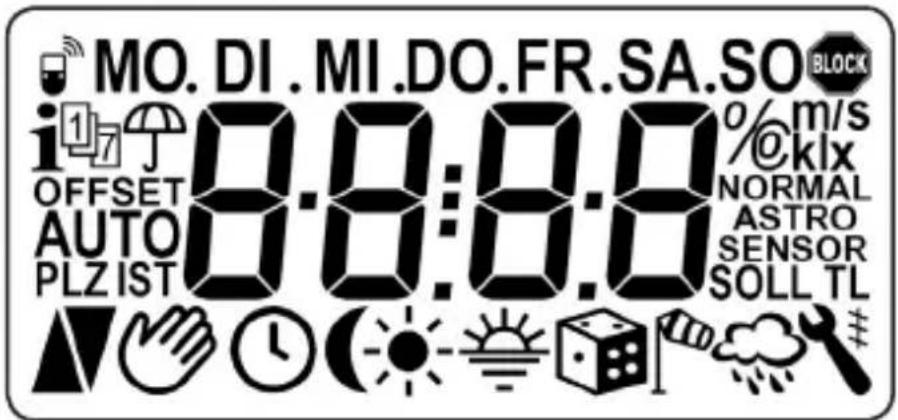

MO. DI . MI .DO .FR .SA .SO BLOCK i17 OFFSET 0:8:8:8 0/ m/s @klx NORMAL ASTRO SENSOR SOLL TL AUTO PLZ IST

Symbol Beschreibung

MO ... SO	Wochentage
88:88	Uhrzeit / Einstellparameter
	DuoFern Status
	Wetter-Information
	Schaltzeitprogramm
	Regenanzeige
OFFSET	Offset (bei Astrozeit)
SET	Einstellung
AUTO	Automatikbetrieb
PLZ	Postleitzahl

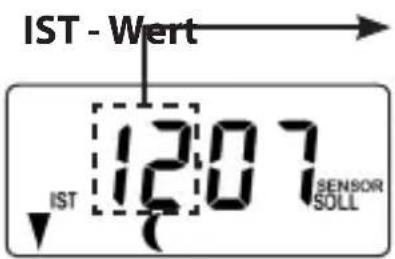

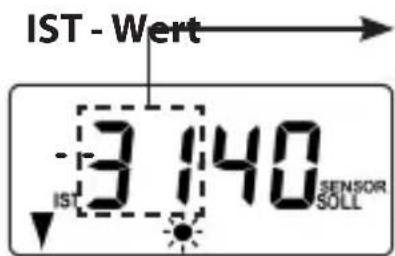

IST	Ist-Wert
	Fahrtrichtung (Auf/Ab)
	Automatikbetrieb aus

Symbol Beschreibung

	Schaltzeiten

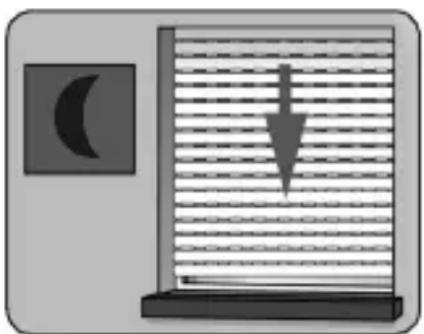

	Abenddämmerungsautomatik

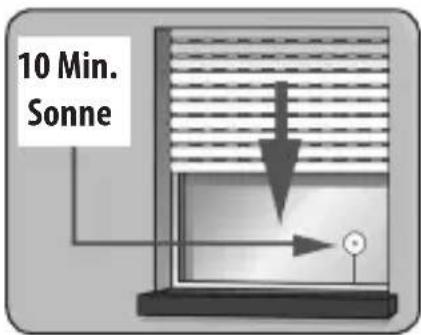

	Sonnenautomatik
	Morgendämmerungsautomatik
	Zufallsfunktion
	Windautomatik
	Regenautomatik
	Systemeinstellungen
SOLL	Soll-Wert

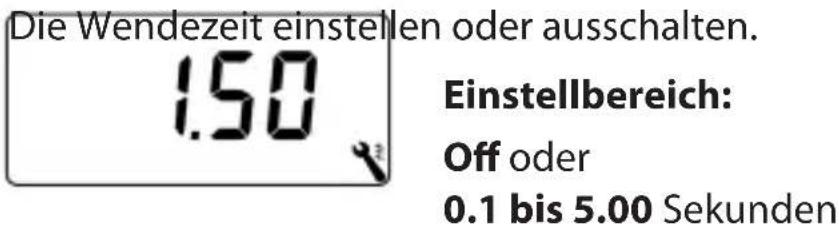

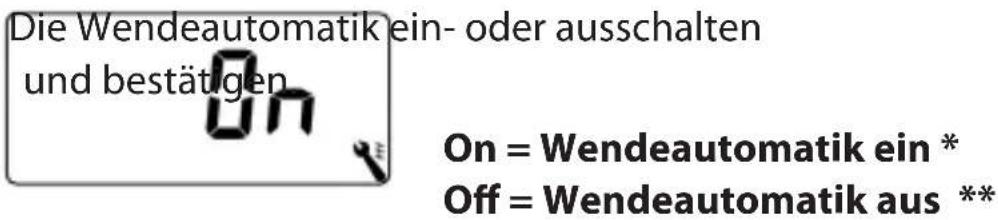

	Wendeautomatik

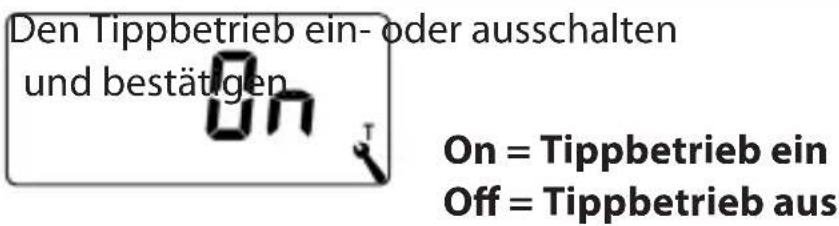

T	Tipp-Betrieb
L	Lichtfunktion
NORMAL	Schaltzeitmodi (NORMAL / ASTRO / SENSOR)
	Blockiererkennung
%	Position (in Prozent)
°C	Temperatureinheit in Grad Celsius
m/s	Windgeschwindigkeit (Meter pro Sekunde)
klx/lx	Lichtintensität (klx = Kilolux / lx = Lux)
	Automatische Tastensperre

Der Troll Comfort DuoFern dient zur Steuerung von Rollläden, Jalousien, Lamellen oder Markisen durch den Anschluss eines entsprechenden Rohrmotors.

Bei Bedarf können anstelle eines Rohrmotors z.B. auch eine Lampe oder andere elektrische Verbraucher angeschlossen und mit Hilfe der Lichtfunktion gesteuert werden.

Der Troll Comfort DuoFern kann sowohl individuell vor Ort bedient als auch in einem DuoFern Netzwerk betrieben werden.

DuoFern Empfänger (Aktoren) und Sender müssen mit dem DuoFern Netzwerk verbunden werden.

Eine ausführliche Beschreibungen der unterschiedlichen Funktionen, Einstellmöglichkeiten und möglichen Kombinationen zum DuoFern System erhalten Sie unter: http://www.rademacher.de/duofern.

Zentrale Steuerung von DuoFern-Geräten mit einem Troll Comfort DuoFern.

Im DuoFern Netzwerk sind üblicherweise die DuoFern Handzentrale oder der HomePilot® (mit der zugehörigen Bedienoberfläche) die zentralen Steuerungen.

Alternativ können Sie auch den Troll Comfort DuoFern als zentrale Steuerung verwenden. Dazu müssen Sie den entsprechenden DuoFern Modus einstellen.

Die folgenden DuoFern Modi können ausgewählt werden, siehe Seite 114.

[1] = DuoFern Empfänger
[2] = DuoFern Sender
[3] = Lokaler Betrieb (Werkseinstellung)

Rollladensteuerung

Es besteht die Möglichkeit, den Rollladen zu automatisieren.

Manuelle Bedienung

Die manuelle Bedienung des angeschlossenen Rohrmotors ist mit Hilfe der Bedientasten jederzeit möglich.

Zentrale Steuerung weiterer Troll Geräte per Leitung

Alternativ zum Anschluss eines Rohrmotors kann der Troll Comfort DuoFern auch als zentrale Steuerung für weitere Troll Geräte verwendet werden.

Weitere Anschluss- und Schaltungsbeispiele finden Sie auf unserer Internetseite: www.rademacher.de

Externe Steuerung über zwei Eingänge E1 und E2

Der Troll Comfort DuoFern verfügt über zwei konfigurierbare Eingänge E1 und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber (z. B. Jalousieschalter / externe Sensoren etc.), siehe Seite 36 / 37.

Beide Eingänge werden unabhängig voneinander konfiguriert, siehe Seite 99.

Installation und elektrischer Anschluss

Der Troll Comfort DuoFern ist als Unterputzgerät für Innenräume konstruiert. Der elektrische Anschluss erfolgt mit Hilfe von Anschlussklemmen auf der Rückseite des Installationsgehäuses.

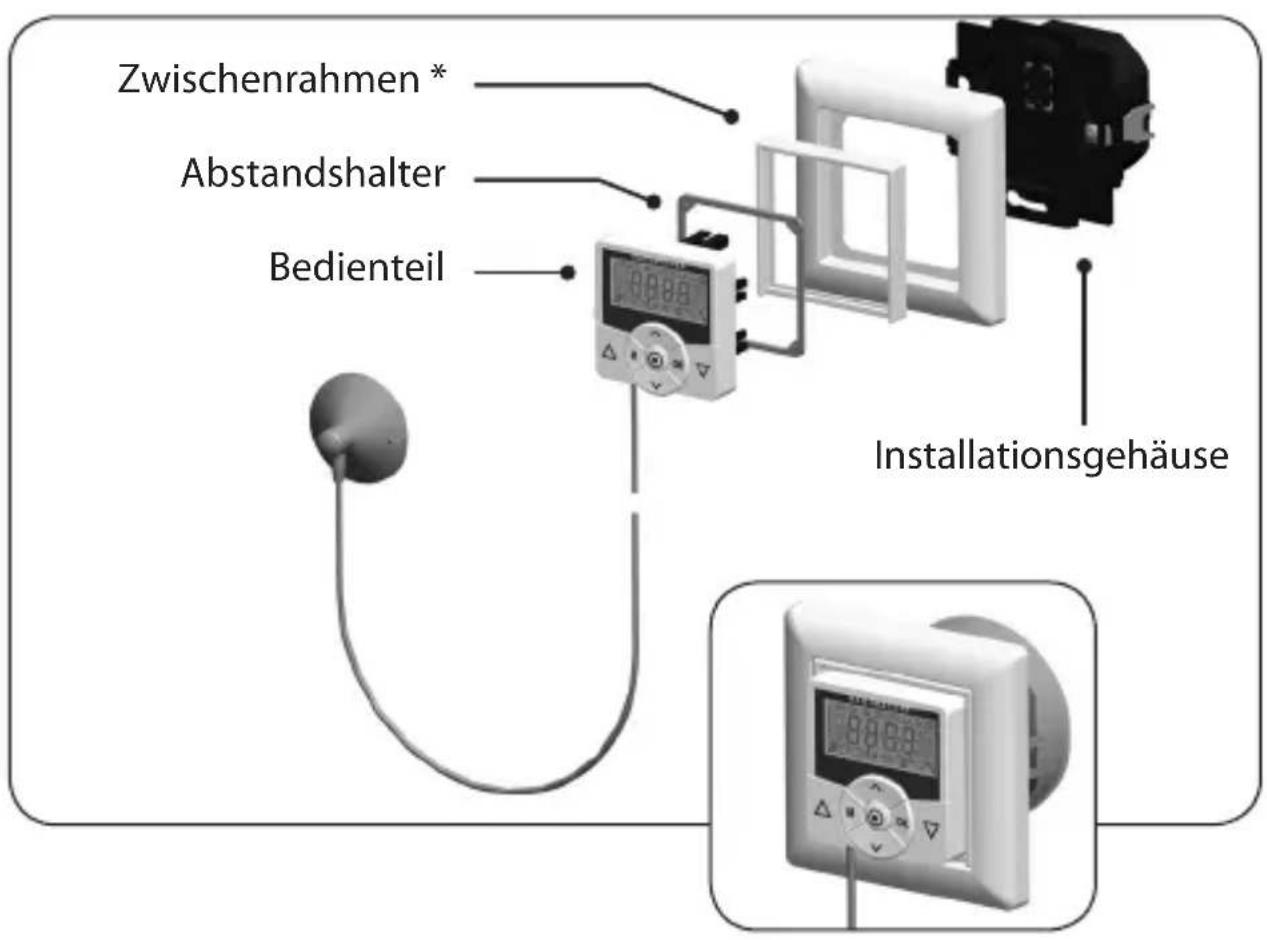

Montage / Kompatible Schalterprogramme

Das Troll Comfort DuoFern 9485 kann in handelsübliche Schalterprogramme (50 x 50 mm) integriert werden.

Je nach verwendetem Schalterprogramm ist eventuell ein Zwischenrahmen * 50 x 50 (nach DIN 49075) erforderlich.

* nicht im Lieferumfang enthalten

5.1 Beschreibung der Sicherheitsfunktionen

Blockiererkennung

Der Troll Comfort DuoFern ist in der Lage, das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlast oder Blockierung abschalten, siehe Seite 89.

◆Display-Hintergrundbeleuchtung
◆Installationsassistent für einfache Inbetriebnahme
◆Einstellbare Blockiererkennung für mechanische Rohmotoren
◆Manuelle Bedienung vor Ort
◆Direkte Einstellung und Anfahrt einer Zielposition
◆Automatikbetrieb ein-/ausschalten
◆Einfache Konfiguration durch menügeführte Bedienung
◆Schaltzeiten

◆ Einstellbare Öffnungs- [ ▲] und Schließzeiten [ ▼] für Ihren Rollladen

◆Schaltzeitprogramm:

●Wochenschaltzeiten
- ein Schaltzeitenpaar [▲/▼] für [MO...SO]
●Werktags - und Wochenendschaltzeiten
- ein Schaltzeitenpaar [▲/▼] für [MO...FR]
- ein Schaltzeitenpaar [▲/▼] für [SA + SO]

- Einzeltagesschaltzeiten

- ein Schaltzeitenpaar [▲/▼] für jeden einzelnen Wochentag [MO / DI / MI / DO / FR / SA / SO ]

●Einen zweiten Schaltzeitenblock aktivieren

- doppelte Schaltzeiten, siehe Seite 52 / 88

◆Abenddämmerungsautomatik
◆Abenddämmerungsfunktion mit Astroprogramm
◆Abenddämmerungsfunktion mit Lichtsensor
◆Sonnenautomatik (mit Lichtsensor)
◆Morgendämmerungsautomatik mit Astroprogramm
◆Zufallsfunktion (zufällige Verzögerung von 0 bis 30 Minuten)
◆Lüftungsposition
◆Endpunkteinstellung

◆Tastensperre
◆Jalousiemodus
◆Wendeautomatik
◆Tippbetrieb
◆Einstellung der Laufzeit
◆Windautomatik
◆Regenautomatik
◆Lichtfunktion (Steuerung von elektrischen Verbrauchern)
◆Drehrichtungsumkehr ein-/ausschalten
◆Automatische Sommer-/Winterzeitumstellung
◆Dauerhafte Speicherung der Einstellungen
◆Externe Steuerung über zwei konfigurierbare Eingänge E1 / E2
◆Alle Daten löschen, Reset

Beschreibung und Einstellung der einzelnen Funktionen

Eine genaue Beschreibung der einzelnen Funktionen und deren Einstellung folgt ab Seite 39.

DuoFern Einstellungen

Die für den Einsatz im DuoFern Netzwerk notwendigen Einstellungen werden ab Seite 109 beschrieben.

Netzanschluss [ L / N ]
Versorgungsspannung aus dem Netz:	230 V / 50 Hz ~
Leistungsaufnahme: Standby: < 0,4 W

2 x Nebenstelleneingänge [ E1 / E2 ] - konfigurierbarAnschluss externer Signalgeber (Jalousietaster / Umweltsensor etc.)
Eingangsspannung: 230 V / 50 Hz	(Ri = 200 kΩ)
Maximale Leitungslänge: 15 Meter

Drehrichtung [ ▲ / ▼ ]
Schaltspannung: 230 V / 50 Hz	~
Maximale Schaltleistung:	M	8 (4) A μ (Type 1B)

Die falsche Verwendung kann zu Personen- oder Sachschaden führen.

♦ Kleiner Kontaktabstand (μ) nicht zur Freischaltung geeignet.
◆ Verwenden Sie den Troll Comfort DuoFern nicht zur Freischaltung des angeschlossenen Verbrauchers.

DuoFern Funktechnik
Sendefrequenz: 434,5 MHz
Sendeleistung: max. 10 mW
Reichweite:	im Gebäude: ca. 30 m *im Freien: ca. 100 m* je nach Bausubstanz
Maximale Anzahl an DuoFern Geräten:	20

Allgemeine Angaben
Außenmaße (B x H x T) Bedienteil [ 1 ]:	50 x 50 x 12 mm nach DIN 49075
Verfügbare Farben:	Ultraweiß (UW), glänzend Aluminium
Einbautiefe:	32 mm
Zulässige Umgebungs-temperatur:	0 °C bis + 40 °C
Schutzklasse: II (nur für trockene Räume)
Anschlussklemmen:	Schraubklemmen für max. 1,5 mm^2 Leitungsquerschnitt
Gangreserve der Uhr bei Netzausfall	ca. 8 Stunden
Einstellbereich: Sonnenautomatik	Lichtempfindlichkeit: 2000 Lux bis 20000 Lux
Abenddämmerungs-automatik	2 Lux bis 50 Lux
Werkseinstellungen
Automatikbetrieb: On (Ein)
Schaltzeiten: On (Ein)
Datum: 01.07.2018
Uhrzeit: 12:00
Auf-Zeit und Modus: 7:00 Uhr / NORMAL
Ab-Zeit und Modus: 20:00 Uhr / NORMAL
Zufallsfunktion: OFF (Aus)
Sonnenautomatik: OFF (Aus)
Motor-Laufzeit (2 - 255 Sek.): 150 Sekunden
Lüftungsposition (1 - 99 %): OFF (Aus) / 80 %
Postleitzahl: 34
DuoFern Modus: 3 (Lokaler Betrieb)
DuoFern Sonnen-Modus: 1 (Lokaler Lichtsensor)
Schaltzeitprogramm: 1
Blockiererkennung:- Motortyp:- Empfindlichkeit:- Reversieren:	OFF (Aus)2 (45 mm / 30 Nm)2;30OFF (Aus)
Tippbetrieb:	OFF (Aus)
Wendeautomatik:	OFF (Aus)
Wendezeit / Lamellenlaufzeit:100 - 5000 ms (0,1 bis 5 Sek.)	1,5 Sekunden (1500 ms)
Standard Lamellenposition:(0 - 100%)	0%
Automatisches Wenden nach einem manuellen Stopp in Richtung „Ab“	On (Ein)
Automatisches Wenden in Sonnenposition:	OFF (Aus)
Automatisches Wenden in Lüftungsposition:	OFF (Aus)
Automatisches Wenden nach Anfahren einer Zielposition:	On (Ein)
Motor Totzeit:(0 ms / 160 ms / 480 ms)	OFF (Aus) / 0 ms
Automatische Sommer- / Winterzeitumstellung:	On (Ein)
Displaykontrast: 8
Displaybeleuchtung: 0
Uhr-Modus: 1 (50 Hz)
Tastensperre: OFF (Aus)
Eingänge E1 / E2: OFF / OFF (Aus)
Drehrichtungsumkehr: OFF (Aus)
Lichtfunktion: OFF (Aus)
Treppenhausfunktion: OFF (Aus)
Treppenhaus-Zeit (Impulsdauer):(100 ms - 3276 Sek.)	3 Minuten (180 Sek.)

Gangreserve (ca. 8 Stunden)

Bei einem Netzausfall blinkt die aktuelle Uhrzeit ca. 5 Minuten lang und der Troll Comfort DuoFern wechselt in die Gangreserve.

Uhrzeit und Datum nach einem Netzausfall

Die Gangreserve beträgt ca. 8 Stunden. Wird diese Zeit überschritten, gehen Uhrzeit und Datum verloren und müssen neu eingestellt werden, siehe Seite 81.

Während der Gangreserve arbeitet die interne Uhr mit Toleranzen. Nach einem längeren Netzausfall kann daher ein Nachstellen der Uhrzeit erforderlich sein.

Datenerhalt nach einem Netzausfall

Alle Einstellungen bleiben dauerhaft gespeichert. Auch nach einem längeren Netzausfall gehen die Daten nicht verloren.

Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss).

◆Verwenden Sie niemals defekte oder beschädigte Geräte.
◆Prüfen Sie den Troll Comfort DuoFern auf Unversehrtheit.
◆Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden feststellen, siehe Seite 132.

Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.

Unterweisen Sie alle in Frage kommenden Personen im sicheren Gebrauch des Troll Comfort DuoFern.
◆Kinder dürfen nicht mit dem Gerät spielen.
◆Ziehen Sie das Bedienteil niemals während des Betriebs vom Installationsgehäuse ab.

Verwenden Sie den Troll Comfort DuoFern ausschließlich zum Anschluss und zur Steuerung eines Rohrmotors für Rolläden, Jalousien und Lamellen sowie elektrischer Verbraucher innerhalb der zulässigen Lastgrenzen, siehe Seite 23, Technische Daten.

Der Troll Comfort DuoFern ist dazu geeignet, Netzspannung sowie basisolierte Kleinspannung (ELV) zu schalten.

Einsatzbedingungen

◆Der Rohrmotor muss über mechanische oder elektronische Endlagenschalter verfügen.
◆Betreiben Sie den Troll Comfort DuoFern nur in trockenen Räumen
Für den elektrischen Anschluss vor Ort muss ein 230 V/50 Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein
Der Einbau und der Betrieb von Funksystemen ist nur für solche Anlagen und Geräte zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.

Funkanlagen, die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen.

Die Verwendung des Troll Comfort DuoFern für einen anderen als die zuvor genannten Anwendungsbereiche ist nicht zulässig.

Die falsche Verwendung kann zu Personen- oder Sachschaden führen.

◆ Verwenden Sie den Troll Comfort DuoFern nicht zur Freischaltung der angeschlossenen Verbraucher.
◆Verwenden Sie das vorhandene Funksystem (z. B. das DuoFern Funksystem) und seine Komponenten nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.

Bei Verwendung des Troll Comfort DuoFern im Außenbereich oder in feuchten Räumen besteht Lebensgefahr durch Kurzschluss und Stromschlag.

Montieren und betreiben Sie den Troll Comfort DuoFern nicht im Außenbereich oder in feuchten Räumen.

7.3 Erforderliches Fachwissen des Installateurs

Elektrischer Anschluss, Montage und Inbetriebnahme des Troll Comfort DuoFern müssen durch eine ausgebildete Elektrofachkraft nach den Anweisungen in dieser Anleitung erfolgen.

Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes.

Lesen Sie die Angaben zum elektrischen Anschluss in der Gebrauchsanleitung des verwendeten Rohrmotors oder des elektrischen Verbrauchers und der externen Steuerung (bei Verwendung von E1 / E2).

GEFAHR!

Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.

◆ Führen Sie alle Anschluss- und Montagearbeiten nur im spannungslosen Zustand aus.
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten.
◆Prüfen Sie die Anlage auf Spannungsfreiheit.

WARNUNG!

Die Überlastung des Troll Comfort DuoFern kann zur Gefährdung von Personen und zur Zerstörung des Gerätes führen (Kurzschluss).

Die maximale Schaltleistung darf nicht überschritten werden, beachten Sie dazu die Angaben in den Technische Daten, siehe Seite 23.

WARNUNG!

Die Verwendung eines falschen Installationsgehäuses kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss).

◆ Verwenden Sie ausschließlich das beiliegende Installationsgehäuse zum Anschluss und zur Montage des Troll Comfort DuoFern.
◆ Installationsgehäuse anderer RADEMACHER Produkte z. B. anderer Troll-Steuerungen sind nicht kompatibel.

WARNUNG!

Der Anschluss einer zweiten Phase an E1 oder E2 führt zur Zerstörung des Troll Comfort DuoFern.

• Bei Verwendung der Eingänge [E1 / E2] müssen diese immer an die gleiche Phase [L] wie die Versorgungsspannung angeschlossen werden.
  ◆ Wird eine andere Phase angeschlossen, liegt die falsche Netzspannung (380 V / 50 Hz) an den Eingängen und zerstört den Troll Comfort DuoFern.
  ◆Beachten Sie die Anschlussbelegung im Anschlussplan.

Einstellung der Endpunkte am Rohrmotor

Vor der Montage bzw. vor dem endgültigen elektrischen Anschluss müssen die Endpunkte des Rohrmotors eingestellt sein, da es sonst zu Funktionsstörungen kommen kann.

Falls noch keine Endpunkte eingestellt sind, müssen unbedingt beide Endpunkte des Rohrmotors eingestellt werden.

Parallelschaltung von elektronischen Rohmotoren

Sie können maximal 3 parallel schaltbare Rohrmotoren an den Troll Comfort DuoFern anschließen (z.B. elektronische Rohrmotoren von RADEMACHER).

Lesen Sie dazu jeweils die Angaben in der Gebrauchsanleitung des verwendeten Rohrmotors.

Voraussetzungen für die Blockiererkennung

Die Blockiererkennung ist nur funktionsfähig, wenn ein mechanischer Rohrmotor angeschlossen ist.

Funktion der Eingänge E1 und E2

Beide Eingänge können unabhängig voneinander konfiguriert werden. Je nach Verwendungszweck und angeschlossenem Signalgeber können Sie im Menü 9.8.6 die Funktion der Eingänge einstellen, siehe Seite 99.

Anschluss- und Schaltungsbeispiele finden Sie auf unserer Internetseite: www.rademacher.de

Maximale Leitungslänge zum Anschluss externer Signalgeber an E1 oder E2 (z.B. Jalousietaster / externe Sensoren etc.)

Die maximale Leitungslänge zum Anschluss externer Signalgeber an E1 / E2 darf maximal 15 Meter betragen.

Montagematerial

Der Troll Comfort DuoFern ist zur Unterputzmontage vorgesehen. Wir empfehlen die Montage in einer tiefen 58er Unterputzdose oder in einer Elektronikdose.

Abisolierlänge

Alle Adern müssen auf 6 mm abisoliert werden.

8.2 Elektrischer Anschluss

DE

1. Schalten Sie das Netz stromlos und prüfen Sie, ob die Zuleitungen stromlos sind.
2. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose.
3. Isolieren Sie alle Adern auf 6 mm Länge ab und schließen Sie sie gemäß den Anschlussplänen auf den folgenden Seiten an.
4. Nach dem elektrischen Anschluss erfolgt die Montage des Troll Comfort DuoFern in die Unterputzdose, siehe Seite 38.

Troll Comfort DuoFern E1 E2 L N 230 V / 50 Hz PE N L MOTOR 1~ PE Eingänge E1 / E2 (230 V / 50 Hz), nur bei Bedarf

Troll Comfort DuoFern E1 E2 L N 230 V / 50 Hz PE N L Eingänge E1 / E2 (230 V / 50 Hz), nur bei Bedarf

Bei Bedarf kann statt eines Rohrmotors, z. B. auch eine Gartenlampe (oder andere elektrische Verbraucher) angeschlossen und mit Hilfe der Lichtfunktion gesteuert werden, siehe Seite103, Menü 9.8.8 - Lichtfunktion einstellen.

Die maximale Schaltleistung beträgt 500 W.

1. Setzen Sie das Installationsgehäuse in die Unterputzdose ein und fixieren Sie es mit den Schrauben der Befestigungskrallen.
2. Setzen Sie den Abdeckrahmen auf das Installationsgehäuse.
3. Stecken Sie anschließend das Bedienteil vorsichtig in das Installationsgehäuse ein.
4. Schalten Sie die Netzspannung wieder ein.

Die Normalanzeige (Beispiel)

MO 15:00

◆Anzeige des aktuellen Wochentags und der Uhrzeit.

◆Anzeige der aktivierten Funktionen.

◆ Die manuelle Bedienung des Troll Comfort DuoFern ist nur in der Normalanzeige möglich.

Das Hauptmenü

AUTO

Menünummer

Funktionen / Menüs

◆Anzeige und Auswahl der einzelnen Funktionen bzw. Menüs.

◆Im Hauptmenü ist keine manuelle Bedienung möglich.

◆Während der Einstellungen werden keine automatischen Schaltbefehle ausgeführt.

◆Erfolgt bei aktiviertem Menü ca. 120 Sekunden lang keine Tastenbetätigung, erscheint automatisch wieder die Normalanzeige. Einstellungen werden dennoch übernommen.

i

11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen

DE

1. M Öffnen Sie das Hauptmenü.

AUTO

Durch Drücken der Menü-Taste in der Normal-anzeige öffnet sich das Hauptmenü.

1. / Wählen Sie das gewünschte Menü bzw. die Menünummer aus.

AUTO 6

Das ausgewählte Menü wird durch ein blinkendes Symbol angezeigt.

1. OK Bestätigen und öffnen Sie das ausgewählte Menü.

OFF

OFF blinkt.

1. / Nehmen Sie die gewünschte Einstellung vor (z.B. On).

On

11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen

DE

1. OK Jede Einstellung muss mit der OK-Taste bestätigt werden.

AUTO 6

Durch die Bestätigung gelangen Sie zur nächsten Einstellung oder zurück zum Menü.

1. M Zurück zur Normalanzeige.

MO 15:00

Beispiel

Durch kurzes Drücken der Menü-Taste gelangt man einen Menüschritt zurück. Durch längeres Drücken gelangt man immer zur Normalanzeige.

Bei einer Erstinbetriebnahme oder nach einem Software-Reset wird automatisch der Installationsassistent gestartet, der Sie durch die ersten Grundeinstellungen führt.

Den Installationsassistenten verlassen

Drücken Sie die M-Taste eine Sekunde lang, falls Sie den Installationsassistenten vorzeitig beenden wollen.

Betriebsbereitschaft

Nach Abschluss der Einstellungen ist der Troll Comfort DuoFern betriebsbereit.

1. Nach dem Einschalten der Netzspannung erscheint der Installationsassistent. Die Ziffern blinken.
2. Die aktuelle Uhrzeit einstellen und bestätigen.
3. Das aktuelle Datum (Tag. Monat), einstellen und jede Einstellung bestätigen.
4. Das aktuelle Jahr einstellen und bestätigen. 2018
5. Die ersten beiden Ziffern Ihrer deutschen Postleitzahl eingeben oder die gewünschte internationale Zeitzone einstellen.

Zeitzonentabelle, siehe Seite 128.

12. Erstinbetriebnahme mit dem Installationsassistenten

DE

1.

MO. . . SO 7:00 NORMAL

Die Öffnungszeit [ ▲ ] einstellen und bestätigen.

Voreinstellung: MO...SO

Die Öffnungszeit gilt für die ganze Woche. Bei Bedarf können Sie später im Menü 9.5 zwischen drei Schaltzteitprogrammen auswählen, siehe Seite 87.

6.1

Den Schaltzeitmodus für die Öffnungszeit [ ▲] einstellen.

Schaltzeitmodus, siehe Seite 53

♦ NORMAL Der Rollladen fährt zur eingestellten Öffnungszeit nach oben.
♦ ASTRO Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben. Die eingestellte Öffnungszeit wird als „frühestens um xx:xx Uhr“ gewertet.

MO. IST 7:59 SO ASTRO

Wurde ASTRO ausgewählt, erscheint nach dem Drücken der OK-Taste die für den aktuellen Tag berechnete Öffnungszeit.

6.2

Weiter zur Einstellung der Schließzeit.

1.

MO. 20:00 SO NORMAL

Die Schließzeit [▼] einstellen und bestätigen.

Voreinstellung: MO...SO

Die Schließzeit gilt für die ganze Woche. Bei Bedarf können Sie später im Menü 9.5 zwischen drei Schaltzeitprogrammen auswählen, siehe Seite 87.

12. Erstinbetriebnahme mit dem Installationsassistenten

DE

7.1

Den Schaltzeitmodus für die Schließzeit [▼] einstellen.

Schaltzeitmodus, siehe Seite53

♦ NORMAL Der Rollladen fährt zur eingestellten Schließzeit nach unten.
ASTRO * Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten.
◆ SENSOR * Der Rollladen fährt täglich zu der vom Lichtsensor gemessenen Dämmerung nach unten.

* Die eingestellte Schließzeit wird als „spätestens um xx:xx Uhr“ gewertet.

MO. 17:16 SO ASTRO IST

Wurde ASTRO ausgewählt, erscheint nach dem Drücken der OK-Taste die für den aktuellen Tag berechnete Schließzeit.

7.2

Die Einstellungen bestätigen.

8.

MO 15:00 ①( )

Nach der letzten Einstellung erscheint die Normalanzeige, siehe Beispiel.

Der Troll Comfort DuoFern ist jetzt betriebsbereit.

Es besteht die Möglichkeit einzelne Schaltzeiten zu deaktivieren. Dazu kann nach dem Wert [23:59] der Wert [OFF] ausgewählt werden.

Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich und hat Vorrang vor den programmierten Automatikfunktionen.

Beispiel zur manuellen Steuerung eines Rollladens

1. Den Rollladen öffnen.

Der Rollladen fährt durch einen kurzen Tastendruck bis zum oberen Endpunkt.

1. / oder △ Den Rolladen zwischenzeitlich stoppen.

2. Den Rollladen schließen.

Der Rollladen fährt bis zur eingestellten Lüftungsposition oder bis zum unteren Endpunkt.

Lüftungsposition, siehe Seite 84

Bei eingestellter Lüftungsposition fährt der Rollladen zunächst nur bis zu dieser Position. Erst durch erneutes Drücken der [Ab]-Taste fährt der Rollladen weiter nach unten.

Bei Bedarf können Sie eine beliebige Zielposition für Ihren Rollladen eingeben und diese dann direkt anfahren. Das Anfahren der Zielposition und das Stoppen des Rollladens erfolgt automatisch.

Automatisches Anfahren nach ca. zwei Sekunden

Die Fahrt zur eingestellten Zielposition beginnt automatisch, wenn ca. zwei Sekunden lang keine Taste gedrückt wurde.

Zur Nutzung dieser Funktion muss zuvor die Laufzeit des angeschlossenen Rohrmotors ermittelt und eingestellt werden, siehe Seite 82.

Beim Anfahren der Zielposition bleibt die Lüftungsposition unberücksichtigt.

1. / Die aktuelle Position des Rollladens durch kurzes Antippen einer Taste anzeigen lassen.

angegeben.

Die aktuelle Position wird in Prozent [%]

1. ∧ / ∨ Die gewünschte Zielposition (z. B. 20 %) durch mehrfaches Drücken eingeben.

de Fahrtrichtung an 20%

Die Pfeile [▲/▼] zeigen die jeweils resultieren-

0 % = vollständig geöffnet

100% = vollständig geschlossen

1. Der Rollladen fährt nach ca. zwei Sekunden automatisch bis zur Zielposition und stoppt dort.

Der Troll Comfort DuoFern kann Wetterdaten (Temperatur, Helligkeit, Windstärke, Regen) eines DuoFern Umweltsensors empfangen und anzeigen. Eine Anmeldung des DuoFern Umweltsensors am Troll Comfort DuoFern ist nicht erforderlich.

Umweltsensoren aktualisieren ca. alle 5 Minuten die Wetterdaten, daher kann es ein paar Minuten dauern, bis die Wetterdaten angezeigt werden.

Werden 45 Minuten lang keine neuen Wetterdaten empfangen, stehen diese nicht mehr zur Verfügung.

Werden mehrere DuoFern Umweltsensoren empfangen, kann im Menü 9.9.4 der gewünschte Umweltsensor ausgewählt werden, siehe Seite 119.

1. Sobald ein Umweltsensor erkannt wird, erscheint das entsprechende Symbol in der Anzeige.

2. Durch kurzes Drücken der SET-Taste werden die ersten Wetterdaten angezeigt.

3. / Mit den Einstelltasten können Sie alle verfügbaren Wetterdaten aufrufen, s. Beispiele.

i 17.6°C

Temperatur und Regen

i 26 klx

Helligkeit

Symbol je nach Helligkeit:

$$ \begin{array}{l} < 5 0 \mathrm{lx} = (\text { (Dämmerung) } \ > 5 0 \mathrm{lx} = \ \end{array} $$

i 4.5 m/s

Windgeschwindigkeit

0 - 35 m/s

1. Durch kurzes Drücken der SET-Taste kann die Anzeige der Wetterdaten beendet werden.

Nach 10 Sekunden wechselt die Anzeige automatisch zur Normalanzeige.

Hauptmenü

Symbol	Menü	Seite
AUTO	1	Automatikbetrieb......51
	2	Schaltzeiten......52
	3	Abendämmerungsautomatik......65
	4	Sonnenautomatik......69
	5	Morgendämmerungsautomatik......73
	6	Zufallsfunktion......75
	7	Windautomatik......76
	8	Regenautomatik......78
	9	Systemeinstellungen......80
SET	9.1	Uhrzeit und Datum......81
	9.2	Motor Laufzeit......82
	9.3	Lüftungsposition......84
PLZ	9.4	Postleitzahl......86
	9.5	Schaltzeitprogramm......87
	9.6	Blockiererkennung......89
T	9.7	Jalousiemodus......92

i 9.8 Geräteeinstellungen 94

9.8.1 Automatische Sommer-/Winterzeitumstellung 95

9.8.2 Displaykontrast 96

9.8.3 Displaybeleuchtung 96

9.8.4 Uhr-Modus....97

9.8.5 Tastensperre 98

9.8.6 Eingänge E1/E2 99

9.8.7 Drehrichtungsumkehr 101

L 9.8.8 Lichtfunktion....103

9.8.9 Endpunkte....106

9.8.0 Softwareversion 108

9.9 DuoFern Einstellungen 109

9.9.1 An- und Abmelden....110

9.9.2 DuoFern Modus einstellen....114

9.9.3 Sonnenmodus einstellen ....116

9.9.4 Wetterdaten ein-/ausschalten 119

9.9.5 Manuelle Steuerbefehle senden....121

9.9.6 Automatikzustände übertragen 122

9.9.7 DuoFern Adresse (Funkcode) anzeigen .....123

Automatikbetrieb ein (Symbol in der Normalanzeige)

◆Alle eingestellten Automatikfunktionen sind aktiv
◆Im Automatikbetrieb ist eine manuelle Bedienung möglich

Automatikbetrieb aus (Symbol in der Normalanzeige)

◆Alle Automatikfunktionen sind deaktiviert
◆In der Normalanzeige sind alle Automatiksymbole deaktiviert
◆Die Eingänge E1 und E2 werden nicht berücksichtigt - außer bei aktivierter Windautomatik.

Den Automatikbetrieb im Menü 1 ein-/ausschalten

1.

Das Menü 1 öffnen. AUTO

2.

Die gewünschte Einstellung vornehmen und bestätigen.

OFF = Automatikbetrieb aus

On = Automatikbetrieb ein

Direktes Umschalten in der Normalanzeige

1 Sek. Drücken Sie in der Normalanzeige die

OK -Taste eine Sekunde lang.

18. Schaltzeiten (Öffnungs- und Schließzeiten) [▲/▼], Kurzbeschreibung

Damit sich Ihr Rollladen zu der von Ihnen gewünschten Zeit automatisch öffnet oder schließt, können Sie am Troll Comfort DuoFern Öffnungs- [▲] und Schließzeiten [▼] einstellen.

Dazu stehen Ihnen im Menü 9.5 drei Schaltzeitprogramme zur Verfügung, siehe Seite 87:

[1] Wochenschaltzeiten (Werkseinstellung)

Die Schaltzeiten [▲/▼] gelten von (MO .... SO).

[2] Werktags- und Wochenendschaltzeiten

Getrennte Schaltzeiten [▲/▼] für (MO .... FR) und (SA + SO).

[3] Einzeltagesschaltzeiten

Die Schaltzeiten [▲/▼] können für jeden einzelnen Wochentag (MO / DI / MI / DO / FR / SA / SO) eingestellt werden.

Verdoppeln der Schaltzeiten durch Aktivieren eines zweiten Schaltzeitblocks

Bei Bedarf können Sie die Anzahl der Öffnungs- und Schließzeiten verdoppeln. Dazu muss aber vorher im Menü 9.5 ein zweiter Schaltzeitblock (n = 2) aktiviert werden, siehe Seite 52 / 88.

Wurde ein zweiter Schaltzeitblock aktiviert [n2], müssen Sie vor Einstellung der Öffnungs- und Schließzeiten den gewünschten Schaltzeitblock [1 oder 2] auswählen.

Die Schaltzeiten im zweiten Schaltzeitblock [2] können nicht mit einem Schaltzeitmodus [NORMAL / ASTRO / SENSOR] verknüpft werden.

Anwendungsbeispiel für eine zweite Schaltzeit

Sie können zum Beispiel eine zweite Schaltzeit zur Abdunklung eines Kinderzimmers über die Mittagszeit verwenden:

◆ Die erste Öffnungszeit wurde um 8:00 Uhr eingestellt.
◆Der Rollladen öffnet sich um 8:00 Uhr
Der Rollladen soll sich um 12:00 Uhr wieder schließen und um 14:30 Uhr wieder öffnen.
Dazu müssen Sie den zweiten Schaltzeitblock auswählen und dort die zweite Öffnungs- und Schließzeit entsprechend einstellen.
◆ Die erste Schließzeit wurde auf 20:00 Uhr eingestellt.
◆ Der Rollladen schließt sich um 20:00 Uhr.

Einen Schaltzeitmodus auswählen

Bei der Einstellung der Öffnungs- und Schließzeiten kann zwischen verschiedenen Schaltzeitmodi gewählt werden.

Folgende Schaltzeitmodi sind verfügbar:

♦NORMAL
ASTRO
◆SENSOR (nur für Schließzeit)

Kurzbeschreibung der Schaltzeitmodi

♦NORMAL

Der Rollladen fährt zur eingestellten Schaltzeit.

Weiter, siehe nächste Seite.

ASTRO

Berechnung der jeweiligen Schaltzeit durch ein Astroprogramm

Die Öffnungs- und die Schließzeit wird abhängig vom Datum und von der Postleitzahl berechnet und im Anschluss mit der zuvor eingestellten Schaltzeit verknüpft.

● Verknüpfung mit der Öffnungszeit [▲]

Der Rollladen fährt zur täglich neu berechneten Morgen-dämmerung nach oben. Die eingestellte Öffnungszeit wird dabei als „frühestens um xx:xx Uhr“ gewertet.

- Beispiel a:

– Die Morgendämmerung beginnt um 5:00 Uhr.
– Die Öffnungszeit wurde auf 7:00 Uhr eingestellt.
– Der Rollladen öffnet sich um 7:00 Uhr.

- Beispiel b:

– Die Morgendämmerung beginnt um 8:00 Uhr.
– Die Öffnungszeit wurde auf 7:00 Uhr eingestellt.
– Der Rollladen öffnet sich um 8:00 Uhr.

● Verknüpfung mit der Schließzeit [▼]

Der Rollladen fährt zur täglich neu berechneten Abend-dämmerung nach unten. Die zuvor eingestellte Schließzeit wird dabei als „spätestens um xx:xx Uhr“ gewertet.

- Beispiel a:

– Die Abenddämmerung beginnt um 17:00 Uhr.
– Die Schließzeit wurde auf 20:00 Uhr eingestellt.
- Der Rollladen schließt sich um 17:00 Uhr

- Beispiel b:

– Die Abenddämmerung beginnt um 22:00 Uhr.
– Die Schließzeit wurde auf 20:00 Uhr eingestellt.
– Der Rollladen schließt sich um 20:00 Uhr

◆SENSOR (nur für Schließzeiten [▼])

Die Schließzeit wird, abhängig von der Helligkeit, durch einen Lichtsensor gesteuert.

Zusätzlich wird der gemessene Dämmerungswert mit der vorher eingestellten Schließzeit verknüpft. Die eingestellte Schließzeit wird dabei als „spätestens um xx:xx Uhr“ gewertet.

- Beispiel a:

• Die Abenddämmerung beginnt im Winter z. B. um ca. 17:00 Uhr.
  – Die Schließzeit wurde auf 20:00 Uhr eingestellt.
  – Der Rollladen schließt sich um 17:00 Uhr

- Beispiel b:

• Die Abenddämmerung beginnt im Sommer z. B. um ca. 22:00 Uhr.
  – Die Schließzeit wurde auf 20:00 Uhr eingestellt.
  – Der Rollladen schließt sich um 20:00 Uhr

Es besteht die Möglichkeit, einzelne Schaltzeiten zu deaktivieren. Dazu kann nach dem Wert [23:59] der Wert [OFF] ausgewählt werden.

Danach wird die Schaltzeit nicht ausgeführt (auch nicht im Modus ASTRO oder SENSOR).

18.1 Menü 2 - Öffnungs- und Schließzeiten) [▲/▼] einstellen

Soll die Art des Schaltzeitprogramms (Wochenschaltzeiten, Werktags-/Wochenendschaltzeiten oder Einzeltagesschaltzeiten) nicht geändert werden, beginnen Sie direkt mit Punkt 2.

1. Möchten Sie die Art des Schaltzeitprogramms ändern, öffnen Sie zuerst das Menü 9.5, siehe Seite 87 und stellen Sie das gewünschte Schaltzeitprogramm ein.

1. Öffnen Sie das Menü 2, falls das gewünschte Schaltzeitprogramm schon aktiv ist.

Schaltzeitprogramm AUTO

Während der Einstellung der Öffnungs- und Schließzeiten wird in der Kopfzeile der Displays das jeweils aktive Schaltzeitprogramm angezeigt.

Werktags- / Wochenendschaltzeiten

Einzeltagesschaltzeiten

18.1 Menü 2 - Öffnungs- und Schließzeiten) [▲/▼] einstellen

Im Folgenden beschreiben wir Ihnen die Einstellung einer Öffnungs- und Schließzeit [√] als Wochenschaltzeiten.

1. Die Schaltzeiten einschalten und bestätigen.

On ①

On = Schaltzeiten ein

Off = Schaltzeiten aus

1. MO. SO Normal Eine Öffnungszeit [▲] einstellen und bestätigen.

MO. . . . . . . SO 7:00 NORMAL

Eine Öffnungszeit [▲] einstellen und bestätigen.

4.1 /A V OK Den Schaltzeitmodus für die Öffnungszeit [ ] einstellen.

Schaltzeitmodus, siehe Seite 53

NORMAL

Der Rollladen fährt zur eingestellten Öffnungszeit nach oben.

ASTRO

Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben. Die eingestellte Öffnungszeit wird als „frühestens um xx:xx Uhr“ gewertet.

MO. IST 7:59 SO ASTRO

Wurde ASTRO ausgewählt, erscheint nach dem Drücken der OK-Taste die für den aktuellen Tag berechnete Öffnungszeit.

4.2 OK Weiter zur Einstellung der Schließzeit.

5.

MO. 20:00 SO NORMAL

Die Schließzeit [▼] einstellen und bestätigen.

5.1

Den Schaltzeitmodus für die Schließzeit [▼] einstellen.

Schaltzeitmodus, siehe Seite 53

♦ NORMAL Der Rollladen fährt zur eingestellten Schließzeit nach unten.
♦ ASTRO* Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten.
◆ SENSOR * Der Rollladen fährt täglich zu der vom Lichtsensor gemessenen Dämmerung nach unten.

* Die eingestellte Schließzeit wird als „spätestens um xx:xx Uhr“ gewertet.

MO. 17:16 ISO ASTRO IST

Wurde ASTRO ausgewählt, erscheint nach dem Drücken der OK-Taste die für den aktuellen Tag berechnete Schließzeit.

6.

Die Einstellungen beenden und zurück zum Hauptmenü.

Hinweis zum Schaltzeitmodus [ ASTRO ]

Ist [ASTRO] als Schaltzeitmodus ausgewählt, kann die berechnete Dämmerung durch einen Offset von -60 bis +60 Minuten an die persönlichen Wünsche angepasst werden.

Für die Abenddämmerung ist dies ist im Menü 3 möglich, siehe Seite 65.
Für die Morgendämmerung ist dies ist im Menü 5 möglich, siehe Seite 73.

Hinweis zum Schaltzeitmodus [SENSOR]

Ist [SENSOR] als Schaltzeitmodus ausgewählt, kann der gewünschte Dämmerungsgrenzwert im Menü 3 eingestellt werden, siehe Seite 65.

Falls der Troll Comfort DuoFern bzw. der angeschlossene Rohrmotor in Abhängigkeit von der Helligkeit gesteuert werden soll, müssen Sie den optional erhältlichen RADEMACHER Lichtsensor am Troll Comfort DuoFern anschließen.

Soll der Troll Comfort DuoFern im DuoFern Netzwerk auf Schaltbefehle einer zentralen Sonnensteuerung (z. B. eines DuoFern Funk-Sonnen-sensors) reagieren, ist der Anschluss des lokalen Lichtsensors nicht erforderlich.

Abdeckrahmen Stecker der Sensorleitung Bedienteil Kabeldurchführung

1. Das Bedienteil vorsichtig vom Installationsgehäuse abziehen.
2. Den Stecker des Lichtsensorkabels * auf der Rückseite des Bedienteils in die Anschlussbuchse stecken.
3. Die Sensorleitung in die Kabeldurchführung des Abdeckrahmens legen und nach außen führen.
4. Das Bedienteil mit Abdeckrahmen wieder auf das Installationsgehäuse stecken.

ACHTUNG!

Zu starkes Knicken beschädigt die Sensorleitung.

Die Sensorleitung ist ein optischer Lichtwellenleiter, vermeiden Sie zu starkes Knicken oder ein Quetschen der Sensorleitung.

1. Das Bedienteil vorsichtig vom Installationsgehäuse abziehen.
2. Den Stecker des Lichtsensors auf der Rückseite des Bedienteils in die Anschlussbuchse stecken.
3. Die Sensorleitung in die Kabeldurchführung des Bedienteils legen. Mit Hilfe eines runden Gegenstandes (z. B. mit einer 50 Cent Münze) kann die Sensorleitung unter den Rasthaken gedrückt werden.
4. Das Bedienteil zusammen mit dem Abdeckrahmen wieder auf das Installationsgehäuse stecken, siehe nächste Seite.

Falls die Kabeldurchführung des Bedienteils durch den Abdeckrahmen verdeckt wird, müssen Sie zusätzlich den beiliegenden Abstandshalter auf die Rückseite des Bedienteils aufstecken.

Je nach verwendetem Schalterprogramm ist eventuell ein Zwischenrahmen 50 x 50 * erforderlich.

* nicht im Lieferumfang enthalten

Zwischenrahmen * Abstandshalter Bedienteil Installationsgehäuse

1. Ziehen Sie das Bedienteil vorsichtig vom Installationsgehäuse ab.

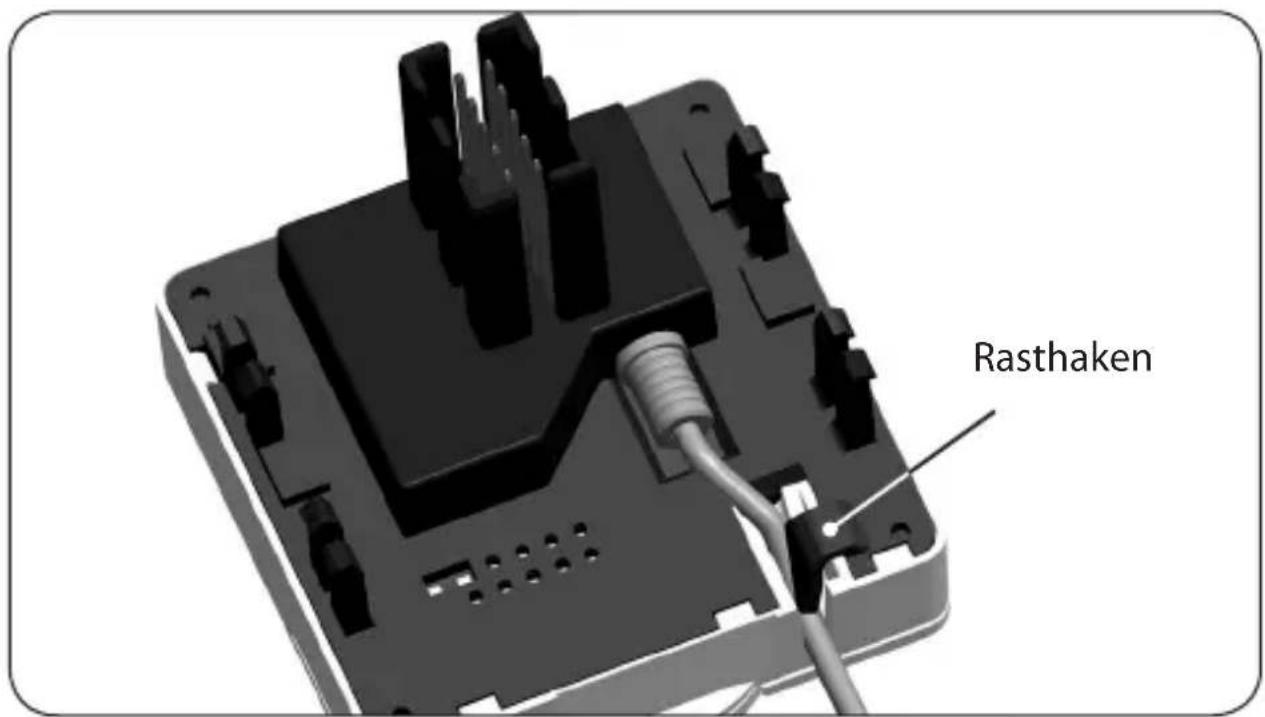

2. Falls das Sensorkabel am Rasthaken des Bedienteils fixiert wurde, müssen Sie es z. B. mit einer 50 Cent Münze lösen.
3. Den Stecker des Lichtsensors aus der Anschlussbuchse ziehen.
4. Das Bedienteil wieder auf das Installationsgehäuse stecken.

Die Abenddämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens bis zum unteren Endpunkt oder bis zur eingestellten Lüftungsposition.

Sie können zwischen zwei Abenddämmerungsfunktionen wählen:

◆ Abenddämmerungsautomatik mit Astroprogramm = Schaltzeitmodus [ ASTRO ]

◆ Abenddämmerungsautomatik mit Lichtsensor = Schaltzeitmodus [SENSOR]

Abenddämmerungsautomatik mit Astroprogramm

Die Dämmerungszeit wird abhängig vom geografischen Standort (definiert durch die eingestellte Postleitzahl) und dem aktuellen Datum täglich neu berechnet. Dadurch ist ein ständiges Nachstellen der Schließzeit über das Jahr hinweg nicht erforderlich.

Einen Offset zur individuellen Anpassung einstellen

Durch die Einstellung eines Offsets von -60 bis +60 Minuten, kann die berechnete Dämmerungszeit an die persönlichen Wünsche angepasst werden.

Ein Lichtsensor ist für diese Funktion nicht erforderlich!

Abenddämmerungsautomatik mit angeschlossenem Lichtsensor

Bei Eintritt der Dämmerung senkt sich der Rollladen nach ca. 10 Sekunden bis zum unteren Endanschlag oder bis zur eingestellten Lüftungsposition. Der Rollladen öffnet sich erst wieder bei Erreichen der eingestellten Öffnungszeit oder nach manuellem Auf-Befehl.

Der gewünschte Dämmerungsgrenzwert ist einstellbar.

Montage des Licht- sensors, siehe Seite 61.

Die Abenddämmerungsautomatik mit Lichtsensor wird nur einmal täglich ausgeführt.

1. Das Menü 3 öffnen. AUTO 3

1. Die Abenddämmerungsautomatik in Abhängigkeit vom ausgewählten Schaltzeitmodus [NORMAL / ASTRO oder SENSOR] anpassen:

NORMAL

In diesem Schaltzeitmodus keine Anpassung möglich.

Zurück zum Hauptmenü.

ASTRO

OFFSET -20 ASTRO ↓ Ⓛ( )

Einstellen des Offset.

Mit Hilfe des Offset können Sie die berechnete Astrozeit um +/- 60 Minuten beeinflussen.

Beispiel:

Bei einem negativem Offset z. B. - 10 setzt die berechnete Astrozeit um 10 Minuten früher ein.

IST 16:56 ASTRO ↓ ⓣ

Danach wird die resultierende Schließzeit angezeigt.

Zurück zum Hauptmenü.

SENSOR

IST 12:07 SENSOR SOLL

/ Anpassung des Dämmerungsgrenzwertes im Schaltzeitmodus [SENSOR].

Wird der Grenzwert durch die Dämmerung unterschritten, schließt sich der Rollladen.

IST - Wert 12:07 IST SENSOR SOLL

Aktuell gemessene Helligkeit (z. B. 12).

$$ - - = z u h e l l $$

SOLL - Wert 12:07 91 = sehr dunk 75 = weniger d IST SENSOR SOLL

Einstellbarer Grenzwert

= sehr dunkel, ca. 2 Lux

=weniger dunkel, ca. 50 Lux

Zurück zum Hauptmenü.

Die Sonnenautomatik (Sonnenmodus [1]) ermöglicht die helligkeitsabhängige Steuerung Ihres Rollladens. Dazu wird entweder ein lokaler Lichtsensor mit einem Saugnapf an der Fensterscheibe befestigt und über einen Stecker mit dem Troll Comfort DuoFern verbunden.

Falls Sie externe Sonnensensoren (wie z.B. den DuoFern Sonnensensor oder den DuoFern Umweltsensor in Verbindung mit dem HomePilot®) oder den Troll Comfort DuoFern selbst als zentrale Sonnensteuerung für weitere DuoFern Geräte nutzen, lesen Sie bitte weiter auf Seite 116.

Funktion der Sonnenautomatik

Automatisches Abfahren nach Überschreiten eines eingestellten Grenzwertes. Die Endstellung des Rollladens ist durch die Position des lokalen Lichtsensors an der Fensterscheibe frei wählbar.

Beachten Sie das Sonnensymbol in der Normalanzeige

Bei aktiver Sonnenautomatik blinkt das Sonnensymbol in Normalanzeige, sobald der eingestellte Grenzwert schritten wird.

Automatischer Tieflauf

Wird 10 Minuten lang ununterbrochen Sonne erkannt, senkt sich der Rollladen bis sein Schatten den Lichtsensor bedeckt.

10 Min. Sonne

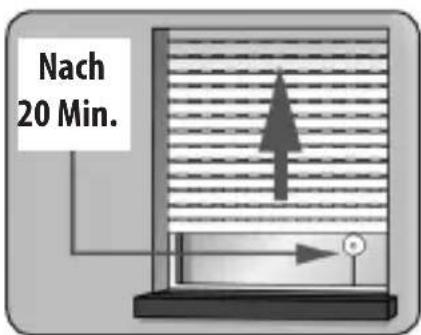

Automatisches Freiziehen

Nach ca. 20 Minuten fährt der Rollladen automatisch ein Stück hoch, um den Sensor freizugeben. Bei weiterer Sonneneinstrahlung bleibt der Rollladen in dieser Position stehen.

Nach 20 Min.

Automatisches Öffnen

Fällt die Helligkeit unter den eingestellten Grenzwert, fährt der Rollladen bis zum oberen Endpunkt zurück.

Bei wechselnden Wetterbedingungen können die zuvor genannten Verzögerungszeiten überschritten werden.

Die Sonnenautomatik wird nach den folgenden Ereignissen beendet und gegebenenfalls neu gestartet:

◆Nach einer manuellen Betätigung.
◆Nach der Ausführung einer Automatikfunktion.
◆Nach Erreichen des oberen Endpunktes.

1.

Das Menü 4 öffnen. AUTO 4

2.

Die Sonnenautomatik einschalten und bestätigen. On = Sonnenautomatik ein Off = Sonnenautomatik aus

3.

3:140 IST SENSOR SOLL

Anpassung des lokalen Sonnengrenzwertes.

Den lokalen Sonnengrenzwert einstellen:

IST - Wert -3:140 IST SENSOR SOLL

Aktuell gemessene Helligkeit (z. B. 31). = zu dunkel

SOLL - Wert 31=wenig So TENSOR SOLL 45=viel Sonn

Einstellbarer Grenzwert:

nne, ca. 2000 Lux e, ca. 20000 Lux

Zurück zum Hauptmenü.

Sonnenposition bei aktivierter Wendeautomatik

Falls Sie im Menü 9.7 die Wendeautomatik aktiviert haben, müssen Sie am Troll Comfort DuoFern eine beliebige Sonnenposition manuell festlegen, bis zu der sich Ihr Rollladen bei aktiver Sonnenautomatik absenken soll.

Vor dem Einstellen der Sonnenposition muss unbedingt die Laufzeit eingestellt werden, siehe Seite 82.

Hinweis zur Sonnenposition

◆Der lokal montierte Lichtsensor darf nicht durch den abwärts fahrenden Rollladen verdeckt werden.

- Stellen Sie die Sonnenposition so ein, dass der Rollladen oberhalb des Lichtsensors stehen bleibt. Nur so kann der Lichtsensor die Helligkeit korrekt messen.

4. Die lokale Sonnenposition einstellen.

/ Fahren Sie den Rollladen in die gewünschte Position.

Fahrtrichtung an. 50%

Der Pfeil [▼] zeigt die

/ Geben Sie die gewünschte Sonnenposition ein, z.B. 50 %.

0 % = vollständig geöffnet

100 % = vollständig geschlossen

OK Die Sonnenposition bestätigen und zurück zum Hauptmenü.

Die Morgendämmerungsautomatik bewirkt ein automatisches Öffnen des Rollladens bis zum oberen Endpunkt.

Bei der Einstellung der Öffnungszeiten [▲] können diese mit einem Schaltzeitmodus verknüpft werden, siehe Seite 53. Bei der Verknüpfung der Öffnungszeiten mit dem Schaltzeitmodus [ASTRO] kann die berechnete Morgendämmerung entsprechend angepasst werden. Dadurch ist ein ständiges Nachstellen der Öffnungszeit über das Jahr hinweg nicht erforderlich.

Verknüpfung mit der Öffnungszeit [▲]

Die zuvor eingestellte Öffnungszeit wird dabei als „frühestens um xx:xx Uhr“ gewertet.

Einen Offset zur individuellen Anpassung einstellen

Durch die Einstellung eines Offsets von -60 bis +60 Minuten, kann die berechnete Morgendämmerung den persönlichen Wünschen angepasst werden. Ein Anwendungsbeispiel für den Schaltzeitmodus [ASTRO] finden Sie auf der Seite 54.

1. Das Menü 5 öffnen. AUTO 5

1. Anpassen der Morgendämmerungszeit in Abhängigkeit vom ausgewählten Schaltzeitmodus:

NORMAL

NORMAL

In diesem Schaltzeitmodus keine Anpassung möglich.

Zurück zum Hauptmenü.

ASTRO

OFFSET -20 ASTRO

Einstellen des Offset.

Mit Hilfe des Offset können Sie die berechnete Astrozeit um +/- 60 Minuten beeinflussen.

Beispiel:

Bei einem negativem Offset z. B. - 10 setzt die berechnete Astrozeit um 10 Minuten früher ein.

7:39 ASTRO IST

Danach wird die resultierende Öffnungszeit angezeigt.

Zurück zum Hauptmenü.

Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der eingestellten Schaltzeiten von 0 bis 30 Minuten.

Die Zufallsfunktion wird ausgeführt für:

Alle automatischen Öffnungs- und Schließzeiten.

Beachten Sie das Würfelsymbol in der Normalanzeige

Bei aktiver Zufallsfunktion blinkt das Würfelsymbol in der malanzeige, während der Fahrbefehl entsprechend

verzögert wird.

1.

Das Menü 6 öffnen. AUTO 6

2.

Die gewünschte Einstellung wählen und

bestätigen.

On = Zufallsfunktion ein

Off = Zufallsfunktion aus

Danach erscheint wieder das Hauptmenü.

Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort DuoFern zum Beispiel eine angeschlossene Jalousie wetterabhängig steuern.

Sobald ein externer Signalgeber „Wind“ erkennt, kann er das Steuersignal im DuoFern Netzwerk oder über einen entsprechend konfigurierten Eingang (E1 oder E2) an den Troll Comfort DuoFern übertragen.

Konfiguration der Eingänge E1 / E2

siehe Seite 99, Menü 9.8.6

Die Drehrichtung bei Wind kann eingestellt werden.

Bei Wind kann die Jalousie eingefahren oder ein Windschott geschlossen werden.

Ist die Windautomatik aktiv ...

◆ wird das Windsymbol blinkend dargestellt.

◆ist die manuelle Bedienung nicht mehr möglich.

◆werden automatische Fahrbefehle nicht ausgeführt, aber nachgeholt, wenn der Wind nicht mehr aktiv ist. Es wird immer nur der letzte automatische Fahrbefehl nachgeholt.

Im Manuellbetrieb bleibt die Windautomatik eingeschaltet, um z. B. eine Markise jederzeit vor Wind zu schützen.

Ist die Drehrichtung für Wind mit AB eingestellt und wird Wind erkannt, wenn der Antrieb in der oberen Endlage steht, so fährt der Antrieb in die obere Endlage zurück, sobald kein Wind mehr erkannt wird.

ACHTUNG!

Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die folgenden Einstellungen nur bei Windstille vorgenommen werden.

1.

Das Menü 7 öffnen. AUTO

2.

Die gewünschte Einstellung wählen und bestätigen. On = Windautomatik ein Off = Windautomatik aus

3.

Die Drehrichtung bei Wind einstellen und bestätigen.

$$ 1 = \text { Auf } (\text { Werkseinstellung }) $$

$$ 2 = A b $$

Danach erscheint wieder das Hauptmenü.

Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort DuoFern zum Beispiel eine angeschlossene Markise wetterabhängig steuern.

Sobald ein externer Signalgeber „Regen“ erkennt, kann er das Steuersignal im DuoFern Netzwerk oder über einen entsprechend konfigurierten Eingang (E1 oder E2) an den Troll Comfort DuoFern übertragen.

Konfiguration der Eingänge E1 / E2

siehe Seite 99, Menü 9.8.6

Die Drehrichtung bei Regen kann eingestellt werden.

Bei Regen kann eine Markise eingefahren (Auf) oder ein Regenschutz herausgefahren (Ab) werden.

Ist die Regenautomatik aktiv ...

◆ wird das Regensymbol blinkend dargestellt.

◆ist die manuelle Bedienung weiterhin möglich.

- werden automatische Fahrbefehle nicht ausgeführt, aber nachgeholt, wenn kein Regen mehr erkannt wird. Es wird immer nur der letzte automatische Fahrbefehl nachgeholt.

Im Manuellbetrieb wird auch die Regenautomatik ausgeschaltet.

Ist die Drehrichtung für Regen mit AB eingestellt und wird Regen erkannt, wenn der Antrieb in der oberen Endlage steht, so fährt der Antrieb in die obere Endlage zurück, sobald kein Regen mehr erkannt wird.

ACHTUNG!

Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die folgenden Einstellungen nur bei trockenem Wetter vorgenommen werden.

1.

Das Menü 8 öffnen. AUTO 8

2.

Die gewünschte Einstellung wählen und bestätigen. On = Regenautomatik ein Off = Regenautomatik aus

3.

Die Drehrichtung bei Wind einstellen und bestätigen.

$$ \begin{array}{l} 1 = \text { Auf } (\text { Werkseinstellung }) \ 2 = A b \ \end{array} $$

Danach erscheint wieder das Hauptmenü.

In diesem Menü können weitere Geräte- und Systemeinstellungen vorgenommen werden, um den Troll Comfort DuoFern an die individuellen Wünsche anzupassen.

Die DuoFern Einstellungen im Menü 9.9 werden ab Seite 109 getrennt vorgestellt und beschrieben.

Menü 9 - Systemeinstellungen

Symbol	Menü	Seite
SET	9.1	Uhrzeit und Datum......81
	9.2	Motor Laufzeit......82
PLZ	9.3	Lüftungsposition......84
	9.4	Postleitzahl......86
17	9.5	Schaltzeitprogramm......87
BLOCK	9.6	Blockiererkennung......89
T	9.7	Jalousiemodus......89
i	9.8	Geräteeinstellungen......94
	9.9	DuoFern Einstellungen......109

1.

Das Menü 9.1 öffnen. SET 9.1

Die gewünschten Einstellungen durchführen und bestätigen.

Einstellreihenfolge:

2.

Uhrzeit 1.07

3.

Datum 1.07

Tag.Monat

4.

Jahr 20 18

2000 bis 2099

Durch die Einstellung der Laufzeit kann die Steuerung durch den Bezug von Laufzeit und Rollladen-Position gezielt bestimmte Positionen anfahren.

Die Laufzeiteinstellung ist zwingend erforderlich, wenn:

◆ Die Lüftungsposition genutzt werden soll, siehe Seite 84.
◆Die Sonnenposition genutzt werden soll (nur bei aktiver Wende-automatik, siehe Seite 92).
◆ Eine beliebige Zielposition eingestellt und angefahren werden soll, siehe Seite 46.

Die Laufzeit kann direkt mit dem Troll Comfort DuoFern erfasst oder z. B. mit Hilfe einer Uhr gemessen und eingestellt werden.

Hinweise zur Messung und Laufzeiteinstellung:

• Die Laufzeiten von Rohrmotoren können je nach Temperatur variieren. Das gezielte Anfahren einer bestimmten Position unterliegt daher gewissen Toleranzen.
• Die Laufzeit muss möglichst exakt eingestellt werden, damit die gewünschten Positionen zuverlässig angefahren werden können.

◆Bei Änderung der Endpunkte muss die Laufzeit neu eingestellt werden.

Wird die Laufzeit z.B. mit Hilfe einer Uhr gemessen, sollte die Messung in Auf-Richtung erfolgen und ca. 10 % addiert werden.

1.

Das Menü 9.2 öffnen. 9.2

Die Laufzeit direkt mit dem Troll Comfort DuoFern messen:

1. Die Taste solange drücken, bis der Rollladen am unteren Endpunkt stoppt.
2. Die Taste solange drücken, bis der Rollladen am oberen Endpunkt stoppt und anschließend wieder loslassen.

Die Laufzeit wurde während der Auffahrt gemessen und gepeichert.

1. OK Zurück zum Systemmenü.

Die Laufzeit manuell messen:

1. Den Rollladen vollständig schließen.
2. Danach den Rollladen bis zum oberen Endpunkt fahren und die benötigte Zeit messen.
3. Die gemessene Laufzeit (z.B. 15 Sek.) im

15

Menü

9.2 eingeben und be

Falls der Rollladen sich nicht bis zum unteren Endpunkt schließen soll, können Sie mit Hilfe dieser Funktion eine beliebige Position (z. B. als Lüftungsposition) festlegen.

Beim automatischen Schließen hält der Rollladen an der Lüftungsposition an, kann aber danach manuell ganz geschlossen werden.

Vor dem Einstellen der Lüftungsposition muss die Laufzeit eingestellt sein, siehe Seite 82.

1.

Das Menü 9.3 öffnen. 9:3

2.

Die Lüftungsposition ein- oder ausschalten

und bestätigen

On = Lüftungsposition ein *

Off = Lüftungsposition aus **

aktuelle Lüfungspo ** nach dem Ausscha

* Nach dem Einschalten erscheint die sition.

zurück zum Menü.

3.

Den Rollladen zuerst vollständig öffnen.

4.

gewünschte Position fahren.

oder

Danach den Rollladen in die

gewünschte Lüftungsposition manuell eingeben.

0 % = vollständig geöffnet

100% = vollständig geschlossen

Wird durch das Anfahren die Position 0 % oder 100 % eingestellt, wird die Lüftungsposition abgeschaltet.

5.

Die Lüftungsposition zum Schluss bestätigen.

1. Das Menü 9.4 öffnen. SET PLZ 9.4

1. Die ersten beiden Ziffern Ihrer deutschen Postleitzahl eingeben oder die gewünschte internationale Zeitzone, einstellen.

Zeitzonentabelle, siehe Seite 128.

34 = Werkseinstellung

Sollte der Troll Comfort DuoFern nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winterzeitumstellung abzuschalten. Siehe dazu Seite 95 „Automatische Sommer-/Winterzeitumstellung ein-/ausschalten“.

Die Anzahl der einzustellenden Öffnungs- und Schließzeiten hängt von der Auswahl des gewünschten Schaltzeitprogramms in diesem Menü ab.

Es stehen drei Schaltzeitprogramme zur Verfügung:

[1] Wochenschaltzeiten (Werkseinstellung)

Die Schaltzeiten [▲/▼] gelten von (MO .... SO).

[2] Werktags- und Wochenendschaltzeiten

Getrennte Schaltzeiten [▲/▼] für (MO .... FR) und (SA + SO).

[3] Einzeltagesschaltzeiten

Die Schaltzeiten [▲/▼] können für jeden einzelnen Wochentag (MO / DI / MI / DO / FR / SA / SO) eingestellt werden.

Verdoppeln der Schaltzeiten [▲/▼] durch Aktivieren eines zweiten Schaltzeitblocks:

Wollen Sie die Anzahl der Öffnungs- und Schließzeiten verdoppeln, muss an dieser Stelle ein zweiter Schaltzeitblock (n = 2) aktiviert werden.

Nach der Aktivierung können Sie später die Öffnungs- und Schließzeiten für beide Schaltzeitblöcke einstellen, siehe Seite 52.

1.

Das Menü 9.5 öffnen. 9.5

2.

Dasgewünschte Wochenprogramm auswählen und bestätigen.

MO. . . . FR SA SO 2

MO DI MI DO FR SA SO 3

3.

MO. . . . . . . SO und bestätigen.

Die Anzahl der Schaltzeitblöcke einstellen

n1 = Ein Schaltzeitblock ist aktiv * n2 = Zwei Schaltzeitblöcke sind aktiv

* empfohlene Einstellung

Die Einstellung der Schaltzeiten [▲/▼] erfolgt im Menü 2, siehe Seite 56.

Der Troll Comfort DuoFern ist in der Lage, das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlastung oder Blockierung abschalten. Der Rollladenbehang wird so vor Beschädigungen geschützt.

Die Blockiererkennung funktioniert nur in Verbindung mit einem Rohrmotor mit mechanischer Endpunkteinstellung.

1.

Das Menü 9.6 öffnen 9.6

2.

Die Blockiererkennung ein- oder ausschalten und bestätigen On = Blockiererkennung ein * Off = Blockiererkennung aus **

* Weiter mit Punkt 3.
** nach dem Ausschalten und Bestätigen springt die Anzeige zurück zum Menü.

3.

Den geeigneten Motortyp auswählen und bestätigen. Eine Liste der Mo auf der nöchoten

Lesen Sie dazu auch die Gebrauchsanleitung des verwendeten Rohrmotors.

Motortypen | ∅ | Leistung

1:06		35 mm	6 Nm
1:10	35 mm	bis 10 Nm
2:10	45 mm	bis 10 Nm
2:20	45 mm	bis 20 Nm
2:30	45 mm	bis 30 Nm
2:40	45 mm	bis 40 Nm
2:50	45 mm	bis 50 Nm

Falls der verbaute Motortyp nicht bekannt ist wählen Sie:

1:06 für Rollläden mit einer Fläche bis zu 1,5 m²

2:30 für größere Rollläden

1. Die Empfindlichkeit einstellen und bestätigen.

Empfindlichkeit:

$$ 1 = \text { g e r i n g } $$

$$ 6 = \text { h o c h } $$

Um den Rollladenbehang bei einer Blockierung zu schonen, sollte durch Testfahrten eine möglichst hohe Empfindlichkeitseinstellung gefunden werden.

Je nach Beschaffenheit des Rollladens (Gewicht, Laufverhalten, etc.) kann es erforderlich sein, die Abschalt- empfindlichkeit anzupassen.

1. Aktivieren / Deaktivieren des Reversierens nach einer Blockiererkennung.

nach einer Blockierer OFF

On = Reversieren ein

Off = Reversieren aus

Automatisches Reversieren bei einer Blockierung

Der Motor fährt nach einer erkannten Blockade direkt für ca. 2 Sekunden in die Gegenrichtung, um den Rollladen zu entlasten.

Weitere Hinweise zur Blockiererkennung:

• Bei längeren Anschlussleitungen (>5 m) ist es möglich, dass die Blockiererkennung durch Störeinflüsse nicht richtig arbeiten kann.
• Bei mechanischen Motoren mit hoher Schalthysterese ist es möglich, dass der Motor aus den Endpunkten heraus durch die Blockiererkennung abgeschaltet wird. Bei derartigen Motoren muss die Blockiererkennung ausgeschaltet werden.

Bei einigen Motoren kann es zu unerwünschtem Reversieren in den Endlagen kommen (z. B. untypische interne Motorbeschaltungen, lange Zuleitungen usw.). In diesen Fällen empfehlen wir das Reversieren auszuschalten.

Ist der Motortyp nicht genau zu bestimmen, muss durch Versuche eine geeignete Einstellung bezüglich Motortyp und Empfindlichkeit gefunden werden.

Mit Hilfe dieser Funktion kann der Troll Comfort DuoFern zur Steuerung einer Jalousie verwendet werden.

Folgende Einstellungen sind möglich:

◆Tipp-Betrieb
◆Wendeautomatik
◆Wendezeit

Weitere Jalousiefunktionen können z. B. mit einem HomePilot® konfiguriert werden:

◆Standard Lamellenposition
◆ Automatisches Wenden nach einem manuellen Stopp in Richtung „Ab“
◆Automatisches Wenden in Sonnenposition
◆Automatisches Wenden in Lüftungsposition
◆Automatisches Wenden nach Anfahren einer Zielposition
◆Lamellenlaufzeit und Motor Totzeit

Kurzbeschreibung des Tipp-Betriebs

Durch kurzes Tippen der Bedientasten ist eine komfortable Einstellung der Lamellen einer Jalousie möglich.

Um eine Jalousie komfortabel bis in die Endpunkte fahren zu können, drücken Sie die Bedientaste 1 Sekunde länger als die eingestellte Wendezeit. Nach dem Loslassen der Taste fährt die Jalousie ohne zu stoppen bis zum Endpunkt.

Kurzbeschreibung der Wendeautomatik

Falls der Troll Comfort DuoFern den Jalousiemotor in Ab-Richtung ansteuert, bis die eingestellte Laufzeit erreicht ist oder der Jalousiemotor manuell gestoppt wird, reversiert der Motor für kurze Zeit automatisch (Wendeautomatik). So können die Lamellen in die gewünscht Stellung gebracht werden, um den Raum zu beschatten.

1.

Das Menü 9.7 öffnen. 9.7

2.

Den Tippbetrieb ein- oder ausschalten und bestätigen On = Tippbetrieb ein Off = Tippbetrieb aus

3.

Die Wendeautomatik ein- oder ausschalten und bestätigen On = Wendeautomatik ein * Off = Wendeautomatik aus **

* Weiter mit Punkt 4. ** nach dem Ausschalten und Bestätigen springt die Anzeige zurück zum Menü.

4.

Die Wendezeit einstellen oder ausschalten. 1.50 Einstellbereich: Off oder 0.1 bis 5.00 Sekunden

5.

OK Die letzte Einstellung bestätigen und zurück zum Menü.

Menü 9.8 - Geräteeinstellungen

Symbol Menü Seite

9.8: Automatische Sommer-/

Winterzeitumstellung 95

9.8.2 Displaykontrast 96

9.8.3 Displaybeleuchtung 96

9.8.4 Uhr-Modus....97

9.8.5 Tastensperre 98

9.8.6 Eingänge E1/E2 99

9.8.7 Drehrichtungsumkehr 101

L 9.8.8 Lichtfunktion....103

9.8.9 Endpunkte....106

9.8.0 Softwareversion 108

Der Troll Comfort DuoFern verfügt über eine automatische Sommer-/Winterzeitumstellung.

Sommerzeit

Die Zeitumstellung zur Sommerzeit erfolgt am letzten Sonntag im März. Um 2:00 Uhr wird die Uhr um eine Stunde vorgestellt.

Winterzeit

Die Zeitumstellung zur Winterzeit (Normalzeit) findet am letzten Sonntag im Oktober statt. Um 3:00 Uhr wird die Uhr um eine Stunde zurückgestellt.

Empfehlung beim Einsatz außerhalb Deutschlands

Sollte der Troll Comfort DuoFern nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winter-zeitumstellung auszuschalten.

1. Das Menü 9.8.1 öffnen.

9:8:1

1. Die Sommer-/Winterzeitumstellung ein- oder ausschalten und bestätigen.

en und on

On = Funktion ein

Off = Funktion aus

27.2 Menü 9.8.2 - Den Displaykontrast einstellen

DE

1. Das Menü 9.8.2 öffnen.

9.8.2

1. Den gewünschten Kontrast einstellen und

8

bestätigen.

1 = niedriger Kontrast

10 = hoher Kontrast

27.3 Menü 9.8.3 - Die permanente Displaybeleuchtung einstellen

Beim Drücken einer Bedientaste wird die Hintergrundbeleuchtung im Display eingeschaltet und nach einer festgelegten Zeit ausgeschaltet.

◆In der Normalanzeige nach 10 Sekunden
◆In den Menüs nach ca. 1 Minute

Soll die Hintergrundbeleuchtung im Ruhezustand (ohne Tastendruck) permanent leuchten, können Sie die gewünschte Helligkeitsstufe einstellen:

1. Das Menu 9.8.3 öffnen.

9:8:3

1. Die gewünschten Helligkeitsstufen einstellen

und bestätiger

0 = Die permanente Displaybeleuchtung ausschalten

1 = schwache Helligkeit
2 = mittlere Helligkeit
3 = maximale Helligkeit

In diesem Menü können Sie die Zeitbasis (je nach örtlicher Netzversorgung) für die interne Uhr umstellen.

1. Das Menü 9.8.3 öffnen.

9:04

1. Den gewünschten Uhrmodus einstellen und

bestätigen.

1 = 50 Hz-Betrieb (Werkseinstellung)

z. B. in Europa

2 = 60 Hz-Betrieb

z. B. in den USA

3 = Quarz-Uhr

bei abweichenden Netzfrequenzen

Zum Schutz gegen unbeabsichtigte Einstellungen können Sie die automatische Tastensperre aktivieren.

1. Das Menü 9.8.5 öffnen. 9:85

2. Die Tastensperre ein- oder ausschalten und bestätigen. On = Tastensperre ein Off = Tastensperre aus

Automatische Aktivierung nach ca. zwei Minuten

Ist die Tastensperre aktiviert und erfolgt zwei Minuten lang keine Eingabe, wird die Tastensperre automatisch eingeschaltet.

Menü aufzurufen, w - dargestellt.

Wird bei aktiver Tastensperre versucht, das rd die Anzeige blinkend

Die Tastensperre in der Normalanzeige manuell deaktivieren

4 Sek. 4 Sekunden lang drücken.

Die Tastensperre in der Normalanzeige vor Ablauf des Zeitlimits manuell aktivieren

4 Sek. 4 Sekunden lang drücken, falls Sie die automatische Tastensperre vor Ablauf der zwei Minuten aktivieren möchten.

Die manuelle Bedienung des Troll Comfort DuoFern ist auch bei aktiver Tastensperre möglich.

Externe Steuerung über zwei Eingänge E1 und E2

Der Troll Comfort DuoFern verfügt über zwei konfigurierbare Eingänge E1 und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber (z. B. Jalousieschalter / externe Sensoren etc.).

Folgende Konfigurationen sind möglich:

[0] Aus
[1] AUF (Rollladenmodus)
[2] AB (Rollladenmodus)
[3] AUF (Jalousiemodus)
[4] AB (Jalousiemodus)
[5] AUF / Stopp / Ab
[6] Automatikbetrieb ein-/ausschalten (Schließer, NO)
[7] Automatikbetrieb ein-/ausschalten (Öffner, NC)
[8] externes Windsignal, NO
[9] externes Regensignal, NO

Ist der Manuellbetrieb aktiv, werden die Eingänge nicht berücksichtigt (Die Wind-Funktion ausgenommen).

Beide Eingänge werden unabhängig voneinander konfiguriert.

27.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren

DE

1. Das Menü 9.8.6 öffnen.

9:86

1. Die Funktion für den Eingang 1 (E1) einstellen

und bestätigen.

1. Die Funktion für den Eingang 2 (E1) einstellen

und bestätigen.

Anwendungsbeispiele für die Eingänge E1 / E2 finden Sie auf unserer Internetseite: www.rademacher.de

Sollte die Drehrichtung des angeschlossenen Motors vertauscht sein (Taste [Auf] bewegt den Rollladen abwärts und Taste [Ab] bewegt Rollladen aufwärts), muss der Motor nicht neu verkabelt werden. Mit Hilfe der Funktion Drehrichtungsumkehr kann die Drehrichtung des Motors einfach geändert werden.

Drehrichtungswechsel bei angemeldeten DuoFern Geräten

Zusätzlich können Sie auch die Drehrichtung der angemeldeten DuoFern Geräte umkehren.

1. Das Menü 9.8.7 öffnen. 9.8.7

1. Das Gerät auswählen, an dem die Drehrichtungsumkehr vorgenommen werden soll.

1 = Troll Comfort DuoFern (dieses Gerät)

2 bis n = Alle angemeldeten Geräte in der Reihenfolge der Anmeldung

Batteriebetriebene Geräte wie z.B. DuoFern Handsender werden nicht aufgelistet.

2.1 Präfen, welches Gerät aktuell ausgewählt wurde.

Rohrmotoren laufen kurz an. Schaltaktoren schalten kurz ein-/aus.

1. OK Das ausgewählte Gerät bestätigen.

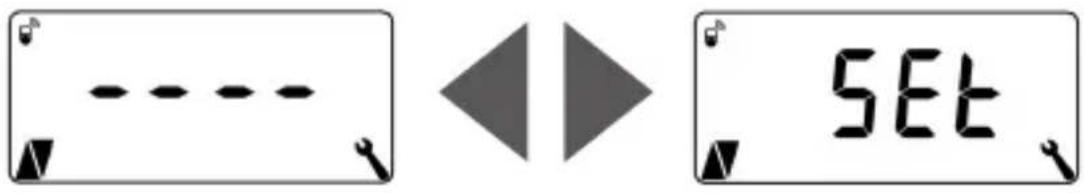

3.1 Im Display erscheinen abwechselnd diese beiden Anzeigen.

1. △ / ■ / ▽ Die Drehrichtung oder Schaltreihenfolge des ausgewählten Gerätes kurz prüfen.

2. /A V OK Die Drehrichtung oder Schaltreihenfolge bei Bedarf wechseln und bestätigen.

Blinkt SEt im 6E

Nach erfolgreicher Drehrichtungsumkehr Display.

Funk nicht erreichba Err

Fehleranzeige falls ein ausgewähltes Gerät per r ist.

Wird ein per DuoFern verbundener Schaltaktor ausgewählt, so entspricht die Drehrichtungsumkehr dem Licht-bzw. Gerätemodus, siehe Tabelle auf Seite 104.

Mit Hilfe der Lichtfunktion kann statt eines Rollladenmotors eine Lampe (oder ein anderer elektrischer Verbraucher) angeschlossen und mit Hilfe der Automatikfunktionen gesteuert werden.

Zusätzlich ist eine manuelle Bedienung der Beleuchtung mit den Tasten [Auf / Ab und SET/Stopp] möglich.

Bei aktivierter Lichtfunktion ändert sich die Funktion des Troll Comfort DuoFern grundlegend.

Da statt eines Motors eine Lampe (oder ein anderer elektrischer Verbraucher) gesteuert wird, haben die folgenden motorspezifischen Funktionen des Troll Comfort DuoFern keine Bedeutung bzw. keine Funktion mehr:

◆Laufzeit
◆Endpunkteinstellung
◆Tipp-Betrieb
◆sämtliche Funktionen des Jalousiemodus
◆Wind- und Regenautomatik
◆Sonnen- und Lüftungsposition

Funktionsvergleich zwischen Licht- und Gerätemodus

	Lichtfunktion Off Lichtfunktion On
Kommando / Signal	Rohrmotor-Modus	Licht-modusDrehrichtungs-umkehr = Off	Geräte-modusDrehrichtungs-umkehr = On
	Auf Aus Ein
	Stopp Aus Aus
	Ab Ein Aus
Abend-dämmerung	Ab Ein Aus
Morgen-dämmerung	Auf Aus Aus
Sonne Ab Aus			keine Funktion

1. Das Menü 9.8.8 öffnen.

9:8:8

1. Die Lichtfunktion ein- oder ausschalten und

bestätigen.

On

On = Lichtfunktion ein

Off = Lichtfunktion aus

Auswahl zwischen Licht- und Gerätefunktion

Bei aktivierter Lichtfunktion kann im Menü 9.8.7 (Drehrichtungsumkehr, siehe Seite 101) zwischen [Lichtmodus] und [Gerätemodus] gewählt werden.

Bei einer Änderung der Lichtfunktion müssen alle ange- meldeten DuoFern Geräte erneut angemeldet werden, da sich in diesem Fall auch der Gerätetyp des Troll Comfort DuoFern ändert.

Sie können mit Hilfe des Troll Comfort DuoFern die Endpunkte eines angeschlossenen elektronischen RADEMACHER - Rohrmotors einstellen.

• Während der aktiven Endpunkteinstellung wird zusätzlich [SET] angezeigt.
  ◆ Die Endpunktfunktion steht nur für elektronische Rohmotoren von RADEMACHER ab Baujahr 2000 zur Verfügung.
  ◆Bei parallel geschalteten Rohrmotoren ist keine Endpunkt-einstellung möglich.
• Bei aktivierter Lichtfunktion steht die Endpunktfunktion nicht zur Verfügung, siehe Seite 103.

Die Endpunkte werden nur gespeichert, wenn:

◆Der Rohrmotor mindestens vier Sekunden lang läuft, bevor ein Endpunkt erreicht ist.
◆Die Einstellungen von dem Endpunkt aus vorgenommen werden, der verändert werden soll.

Prüfen Sie direkt nach der Einstellung das korrekte Anfahren der Endpunkte mit Hilfe der Bedientasten.

27.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen

DE

1. Das Menü 9.8.9 öffnen.

SET 9:09

1. / / Zur Erkennung des angeschlossenen Rohr- motortyps den Rohrmotor a. 2 Sekunden lang fahren lassen:

Mögliche Anzeigen:

- keine-Endpunkt

Der Rohrmotortyp wurde nicht erkannt. Es ist kteinstellung möglich.

Zurück zum Menü.

Endpoint

Der Motortyp wurde erkannt, weiter mit den ellungen.

1. Den oberen Endpunkt einstellen.

/ Die Taste drücken und gedrückt halten. Der Rollladen fährt nach oben.

3.1 Die Taste loslassen, sobald der gewünschte Endpunkt erreicht ist. Der obere Endpunkt wird im Rohrmotor gespeichert.

1. Den unteren Endpunkt einstellen.

/ Die Taste drücken und gedrückt halten. Der Rolladen fährt nach unten.

4.1 Die Taste loslassen, sobald der gewünschte Endpunkt erreicht ist. Der untere Endpunkt wird im Rohrmotor gespeichert.

1. OK Zurück zum Menü.

In diesem Menü kann die aktuelle Softwareversion des Troll Comfort DuoFern angezeigt werden.

1. Das Menü 9.8.0 öffnen.

i 9:00

1. Anschließend wird die aktuelle Software-

i version angezeigt. 19

1. / Die Gerätevariante anzeigen.

i IST Cd

Cd = „Troll“ Comfort DuoFern

1. / Einen Displaytest durchführen.

MO. DI . MI .DO.FR.SA.SO OFFSET 0:8:0:0 AUTO PLZ IST NORMAL ASTRO SENSOR SOLL TL

1. OK Zurück zum Menü 9.8 - Geräteeinstellungen.

Damit der Troll Comfort DuoFern Schaltbefehle aus dem DuoFern Netzwerk empfangen kann oder Schaltbefehle in das DuoFern Netzwerk senden kann, müssen Sie jedes gewünschte DuoFern Gerät (z. B. DuoFern Aktor etc.) am Troll Comfort DuoFern anmelden.

Lesen Sie dazu auch die Bedienungsanleitung des jeweiligen DuoFern Gerätes.

Maximale Anzahl der Anmeldungen

Sie können maximal bis zu 20 DuoFern Geräte an einem Troll Comfort DuoFern anmelden.

Weitere Informationen zur Anmeldung finden Sie in einer „Anmeldematrix“ auf unserer Internetseite unter:

www.rademacher.de

Menü 9.9 - DuoFern Einstellungen

Symbol	Menü	Seite
	9.9.1	An- und Abmelden...... 110
	9.9.2	DuoFern Modus einstellen...... 114
	9.9.3	Sonnenmodus einstellen ...... 116
	9.9.4	Wetterdaten ein-/ausschalten ...... 119
	9.9.5	Manuelle Steuerbefehle senden...... 121
	9.9.6	Automatikzustände senden ...... 122
	9.9.7	DuoFern Adresse (Funkcode) anzeigen ...... 123

28.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten

DE

1. Das Menü 9.9.1 öffnen. 9:9:1

2. Die Anzahl der angemeldeten DuoFern Geräte wird angezeigt. Hier ist z.B. ein Gerät angemeldet.

3. Duo Fern Geräte anmelden:

3.1

modus schalten.

Das jeweilige DuoFern Gerät in den Anmelde-

3.2 Den Anmeldevorgang starten.

On

In der Anzeige blinkt [On].

3.3

neue Anzahl der ange 02

Nach erfolgreicher Anmeldung erscheint die heldeten Geräte.

3.4 Das nächste DuoFern Gerät anmelden

oder

zurück zur Menüauswahl.

4. Duo Fern Geräte abmelden:

4.1

modus schalten.

Das jeweilige DuoFern Gerät in den Abmelde-

4.2

Den Abmeldevorgang starten.

OFF

In der Anzeige blinkt [OFF].

4.3

Nach erfolgreicher Abmeldung erscheint die neue Anzahl der angemeldeten Geräte.

4.4 Das nächste DuoFern Gerät abmelden oder

zurück zur Menüauswahl.

Alle Verbindungen zu den angemeldeten DuoFern Geräten löschen

1. 4 Sek. Die Einstelltaste 4 Sekunden lang drücken.

OFF

In der Anzeige blinkt [OFF].

1. Danach sind alle Verbindungen gelöscht.

Das Löschen der Verbindungen kann zu Problemen bei den Teilnehmern führen, bei denen der Troll Comfort DuoFern auch nach dem Löschen noch angemeldet bleibt.

◆Verwenden Sie immer die Funktion "Abmelden", um die Verbindung zu anderen DuoFern Geräten zu trennen.

Aufräumen im DuoFern Netzwerk

Mit Hilfe dieser Funktion können Sie alle DuoFern Geräte, die nicht mehr per Funk erreichbar sind, vom Troll Comfort DuoFern abmelden.

Alle batteriebetriebenen DuoFern Sender (z. B. die DuoFern Handzentrale) können mit dieser Funktion nicht abgemeldet werden.

1. Das Menü 9.9.1 öffnen.

9:9:1

DuoFern Geräte wird

Die Anzahl der angemeldeten angezeigt.

1. 4 Sek. Aufräumen aktivieren.

Dazu die SET-Taste ca. 4 Sekunden lang drücken.

1. Die Anzeige blinkt.

Nach erfolgreichem Aufräumen, wird die aktuelle Anzahl der angemeldeten

DuoFern Geräte angezeigt (z.B. 2).

Der Troll Comfort DuoFern verfügt über drei DuoFern Modi, mit denen Sie festlegen können, wie es sich im DuoFern Netzwerk bzw. in der lokalen Installation vor Ort verhalten soll.

Die folgenden DuoFern Modi im Troll Comfort DuoFern einstellen

[1] = DuoFern Empfänger

Der Troll Comfort DuoFern wird zentral, z.B. vom HomePilot® aus gesteuert (z.B. durch Szenen)

- Zusätzlich ist er auch durch andere DuoFern Geräte (z.B. einen DuoFern Handsender) fernbedienbar

◆Die am Troll Comfort DuoFern eingestellten Automatikfunktionen und Schaltzeiten stehen im DuoFern Modus[1] nicht zur Verfügung

◆Der Troll Comfort DuoFern wird als zentrale Steuerung in ein DuoFern Netzwerk eingebunden und soll andere DuoFern Geräte mit den eingestellten Automatikfunktionen, Schaltzeiten und manuellen Befehlen ansteuern

- Wenn dieser Modus gewählt ist, stehen Ihnen die weitere Einstellungen in den Menüs 9.9.5 (manuelle Steuerbefehle senden) und 9.9.6 (Automatikzustände senden) zur Verfügung

Zusätzlich ist er auch durch andere DuoFern Geräte (z.B. einen DuoFern Handsender) fernbedienbar

[3] = Lokaler Betrieb (Werkseinstellung)

◆Die am Troll Comfort DuoFern eingestellten Automatikfunktionen und Schaltzeiten sind lokal hinterlegt und können nur zur Steuerung eines angeschlossenen Rohrmotors ausgeführt werden

Zusätzlich können Schaltbefehle aus dem DuoFern Netzwerk (z. B. von einem DuoFern Handsender) empfangen und ausgeführt werden

Unabhängig vom eingestellten Modus werden alle per Funk empfangenen manuellen und automatischen Schaltsignale vor Ort ausgeführt.

Ausnahme

Schaltbefehle für die Sonnenautomatik werden nur ange- nommen, wenn der Sonnenmodus [3] aktiviert ist, siehe Seite 116.

1. Das Menü 9.9.2 öffnen.

9.9.2

1. Den gewünschten DuoFern Modus einstellen

und bestätiger

n

1 = DuoFern Empfänger

2 = DuoFern Sender

3 = Lokaler Betrieb

Falls Sie externe Sonnensensoren (wie z.B. den DuoFern Sonnensensor oder den DuoFern Umweltsensor in Verbindung mit dem HomePilot®) oder den Troll Comfort DuoFern selbst als zentrale Sonnensteuerung für weitere DuoFern Geräte nutzen, können Sie mit dieser Funktion festlegen, wie der Troll Comfort DuoFern reagieren soll.

Die folgenden Sonnenmodi können ausgewählt werden:

[1] = Lokaler Lichtsensor (Werkseinstellung)

[2] = Sender (lokaler Lichtsensor und Sendefunktion)

[3] = Empfänger (externer Sonnensensor)

Modus [1] - Lokaler Lichtsensor \*

Wählen Sie den Modus [1], wenn ...

◆ ...der Troll Comfort DuoFern durch einen an diesem Gerät angeschlossen Lichtsensor gesteuert werden soll. Funktion und Einstellungen des Modus [1] ab Seite 69.

Modus [2] - Sender (lokaler Lichtsensor und Sendefunktion) \*

Wählen Sie den Modus [2], wenn ...

- ...der Troll Comfort DuoFern und andere angemeldete DuoFern Geräte durch einen am Troll angeschlossenen Lichtsensor gesteuert werden sollen.

Modus [3] - Empfänger (externer Sonnensensor)

Wählen Sie den Modus [3] wenn ...

◆...der Troll Comfort DuoFern durch einen externen Sonnensensor oder durch eine zentrale Sonnensteuerung gesteuert werden soll.

1. Das Menü 9.9.3 öffnen. 9:93

1. Den Sonnenmodus einstellen und bestätigen.

2 1

1 = Lokaler Lichtsensor, weiter siehe Seite 69
2 = Sender (lokaler Lichtsensor und Sendefunktion *)
3 = Empfänger (externer Sonnensensor), Voraussetzung:

Im Menü 4 muss die Sonnenautomatik eingeschaltet (On) und eine Sonnenposition eingestellt werden.

\* Sonnenmodus [2]

Wird der Sonnenmodus [2] ausgewählt, folgt die Möglichkeit, die Sonnenposition an den angemeldeten Geräten einzustellen.

1. Das Gerät auswählen, an dem die Sonnen-position eingestellt werden soll.

2 bis n = Alle angemeldeten Geräte in der Reihenfolge der Anmeldung

Batteriebetriebene Geräte wie z.B. DuoFern Handsender werden nicht aufgelistet.

3.1 Präfen Sie, welches Gerät aktuell ausgewählt wurde, indem Sie kurz auf die Taste tippen.

Rohrmotoren laufen kurz an.

Schaltaktoren schalten kurz ein-/aus.

3.2 OK Das ausgewählte Gerät bestätigen.

Im Display erscheinen abwechselnd diese beiden Anzeigen.

Um sicherzustellen, dass die Sonnenposition richtig eingemessen wird, öffnen Sie den Rollladen komplett, bevor Sie die Sonnenposition anfahren.

3 Min. Drücken Sie die Auf-Taste. Lassen Sie die Richtung für ca. 3 Minuten eingeschaltet.

1. Fahren Sie den Rollladen abwärts und stoppen Sie an der gewünschten Sonnenposition.

2. △ oder ▼ Drücken Sie zur Bestätigung eine der beiden Einstelltasten.

SET

Der entsprechende DuoFern Aktor wird kurz schalten und SEt blinkt im Display.

Err

Fehleranzeige falls ein ausgewähltes Gerät per Funk nicht erreichbar ist.

1. OK Die Einstellung der Sonnenposition beenden.

Der Troll Comfort DuoFern kann Wetterdaten (Temperatur, Helligkeit, Windstärke, Regen) eines DuoFern Umweltsensors empfangen und anzeigen. Eine Anmeldung des DuoFern Umweltsensors am Troll Comfort DuoFern ist nicht erforderlich.

Die Wetterdaten können in der Normalanzeige direkt aufgerufen und angezeigt werden, siehe Seite 47.

Maximale Anzahl der Umweltsensoren

◆Es werden maximal 4 Umweltsensoren erkannt
Es kann immer nur ein Sensor als Quelle ausgewählt werden

Verzögerungen bei der Anzeige der Wetterdaten beachten

Umweltsensoren aktualisieren ca. alle 5 Minuten die Wetterdaten, daher kann es ein paar Minuten dauern, bis nach den Einstellungen neue Wetterdaten angezeigt werden.

◆Das gilt auch nach einem Netzausfall.
◆Werden 45 Minuten lang keine neuen Wetterdaten empfangen, stehen diese nicht mehr zur Verfügung.

28.4 Menü 9.9.4 - Die Wetterdaten ein-/ausschalten

DE

1. Das Menu 9.9.4 offen.

i 9:94

1. Die Anzeige der Wetterdaten ein-/ausschalten

und bestätigen. On = ein Off = aus

1. Die letzten vier Ziffern der DuoFern-Adresse

(Funkcode) des aktuellen Umweltsensors werden angezeigt.

empfangen wurde bz

Anzeige, falls bisher noch kein Umweltsensor

zw. in Funk-Reichweite ist.

1. /A V OK Den gewünschten Umweltsensor

auswählen und bestätigen.

Alle erkannten Umweltsensoren löschen

Die SET-Taste kurz drücken.

Alle Umweltsensoren sind gelöscht.

Zusatzfunktion, wenn im Menü 9.9.2 der DuoFern Modus [2] (DuoFern Sender) aktiviert ist, siehe Seite 114.

Im DuoFern Modus[2] steuert der Troll Comfort DuoFern als Zentrale andere angemeldete DuoFern Geräte.

Durch Aktivieren dieser Funktion können Sie mit den Bedientasten des Troll Comfort DuoFern manuelle Steuerbefehle an alle angemeldeten DuoFern Aktoren senden. Einzelne Aktoren können nicht über den Troll Comfort DuoFern angesteuert werden.

Wenn Sie die Funktion deaktivieren (Off), steuern Sie mit den Bedientasten nur den Motor, der am Troll Comfort DuoFern angeschlossen ist.

1. Das Menü 9.9.5 öffnen. 9:95

1. Senden manueller Steuerbefehle ein-/aus schalten und bestätigen.

On = Senden manueller Steuerbefehle ein * Off = Senden manueller Steuerbefehle aus

△ / / * Mit den Bedientasten werden in der Normalanzeige manuelle Steuerbefehle an alle angemeldeten DuoFern Aktoren gesendet.

Wurde im Menü 9.9.2 der DuoFern Modus [2] nicht aktiviert, bleibt das Menü 9.9.5 vollständig ausgeblendet.

Zusatzfunktion, wenn im Menü 9.9.2 der DuoFern Modus [2] (DuoFern Sender) aktiviert ist, siehe Seite 114.

Im DuoFern Modus[2] steuert der Troll Comfort DuoFern als Zentrale andere angemeldete DuoFern Geräte.

Durch Aktivieren dieser Funktion können die Automatikzustände des Troll Comfort Duofern (Zeitautomatik, Morgen- und Abenddämme-rungsautomatik etc.) an angemeldete DuoFern Geräte übertragen.

1. Das Menü 9.9.6 öffnen. AUTO 9:96

1. Das Übertragen der Automatikzustände ein-/ausschalten und bestätigen.

On = Automatikzustände übertragen ein * Off = Automatikzustände übertragen aus

* Die Automatikzustände des Troll Comfort DuoFern werden an alle angemeldeten DuoFern Geräte übertragen.

Wurde im Menü 9.9.2 der DuoFern Modus [2] nicht aktiviert, bleibt das Menü 9.9.6 vollständig ausgeblendet.

Jedes DuoFern Gerät verfügt über eine Adresse (Funkcode) unter der es im DuoFern Netzwerk kommuniziert. Bei Bedarf können Sie die DuoFern Adresse des Troll Comfort DuoFern anzeigen lassen.

1. Das Menü 9.9.7 öffnen.

Das Menü 9.9.7 öffne 9:97 IST

1. Es werden immer zwei Ziffern der sechsstelligen DuoFern Aoresse nacheinander in Laufschrift angezeigt, s. Beispiel.

1. M oder OK Zurück zur Menüauswahl.

29. Alle Einstellungen löschen, Software-Reset

DE

Um den Troll Comfort DuoFern wieder in den Auslieferungszustand zurückzusetzen, können Sie einen Software-Reset durchführen.

1. M + A + V OK Die vier Tasten gleichzeitig fünf Sekunden lang drücken, bis ...

MO. DI. MI. DO. FR. SA. SO 1:37 OFFSET AUTO PLZ IST 0:8:0:0 0:15 S/CKIX NORMAL ASTRO SENSOR SOLI TL

alle Symbole im Display angezeigt werden.

1. Danach erscheint für fünf Sekunden der Gerätetyp (Cd = Comfort DuoFern) und die Softwareversion.

i Werkseinstellungen 1.9

Alle Einstellungen sind gelöscht und auf die zurückgesetzt.

1. Beginnen Sie mit den Einstellungen ab Seite 42 (Installationsassistent).

Die DuoFern Verbindungsdaten bleiben nach einem Software-Reset erhalten. Im Menü 9.9.1 können Sie DuoFern Geräte abmelden oder löschen, siehe Seite 110.

30. Einen Hardware-Reset durchführen

Sollte der Troll Comfort DuoFern nicht mehr reagieren, kann ein Hardware-Reset durchgeführt werden.

1. Dazu muss das Bedienteil aus dem Installationsgehäuse herausgezogen werden.

2. Auf der Rückseite des Bedienteils befinden sich in der Mitte einer Öffnung zwei Kontaktflächen, die z. B. mit einem Flachschraubendreher für einige Sekunden vorsichtig überbrückt werden müssen.

1. Nachdem der Schraubendreher wieder von den Kontaktflächen entfernt wurde, kann das Bedienteil wieder in das Installationsgehäuse eingesetzt werden.

Bei einem Hardware-Reset geht die Uhrzeit und das Datum verloren. Alle anderen Einstellungen bleiben erhalten.

Error 1 (Anzeige „E1“)

Der Troll Comfort DuoFern hat eine ungültige DuoFern Adresse (Funk-Code).

◆ Bitte führen Sie einen Hardware-Reset durch, siehe Seite 125.
◆ Besteht das Problem weiterhin, prüfen Sie im Menü 9.9.7 die DuoFern Adresse (Funk-Code), siehe Seite 123.

- Setzen Sie sich anschließend bitte mit dem RADEMACHER-Service in Verbindung, siehe Seite 132.

Error 2 (Anzeige „E2“)

Interner Gerätefehler, der Troll Comfort DuoFern ist möglicherweise defekt.

◆Setzen Sie sich anschließend bitte mit dem RADEMACHER-Service in Verbindung, siehe Seite 132.

Error 3 (Anzeige „E3“)

Es besteht ein Kommunikationsproblem.

◆ Prüfen Sie, ob alle angemeldeten Aktoren und ggf. der HomePilot® richtig angeschlossen und in Reichweite sind.
◆Bei größeren Distanzen ist ggf. ein Repeater notwendig.
Jedes DuoFern-Gerät, das mit Netzspannung versorgt wird, ist ein Repeater (z.B. Steckdosen Schaltaktor, HomePilot ^® , DuoFern Aktoren, etc).
Sollten Geräte angemeldet worden sein, die nicht mehr verfügbar sind (z.B. durch einen Defekt o. Ä.), können diese durch die Funktion „Aufräumen“ gelöscht werden, siehe Seite 113.

GEFAHR!

Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.

- Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. Prüfen Sie die Anlage auf Spannungsfreiheit.

1. Melden Sie den Troll Comfort DuoFern aus dem DuoFern Netzwerk ab.
2. Schalten Sie das Netz stromlos, sichern Sie es gegen Wiedereinschalten und prüfen Sie die Anlage auf Spannungsfreiheit.
3. Ziehen Sie das Bedienteil vorsichtig vom Installationsgehäuse ab.
4. Entfernen Sie den Abdeckrahmen.
5. Lösen Sie die Befestigungskrallen des Installationsgehäuses und ziehen Sie es aus der Unterputzdose heraus.
6. Klemmen Sie das Anschlusskabel vom Installationsgehäuse ab.
7. Sichern Sie die Anschlussstelle gegen Wiedereinschalten und das Anschlusskabel gegen unbeabsichtigte Berührung.

Belgien

101 Antwerpen

102 Brügge

103 Brüssel

104 Lüttich

105 Mechelen

106 Mons

107 Oostende

Dänemark

108 Aalborg

109 Ringsted

110 Esbjerg

111 Horsens

112 Kolding

113 Kopenhagen

114 Svendborg

115 Randers

England

116 Aberdeen

117 Birmingham

118 Bristol

119 Glasgow

120 London

121 Manchester

122 Newcastle

Estland

123 Tallinn

Finnland

124 Helsinki

125 Jyyäskylä

126 Oulu

127 Tampere

128 Turku

129 Vasa

Frankreich

130 Bordeaux

131 Brest

132 Dijon

133 Le Havre

134 Lyon

135 Montpellier

136 Nantes

137 Nice

138 Paris

139 Reims

140 Strasbourg

141 Toulon

Italien

142 Bologna

143 Bozen

144 Florenz

145 Genua

146 Mailand

147 Neapel

148 Palermo

149 Rom

150 Turin

151 Venedig

Irland

152 Cork

153 Dublin

154 Belfast

Lettland

155 Riga

Liechtenstein

156 Vaduz

Litauen

157 Vilnius

Luxemburg

158 Luxemburg

Niederlande

159 Amsterdam

160 Eindhoven

161 Enschede

162 Groningen

163 Maastricht

164 Rotterdam

165 Utrecht

Norwegen

166 Oslo

167 Stavanger

168 Bergen

169 Trondheim

Österreich

170 Amstetten

171 Baden

172 Braunau

173 Brixen

174 Bruck/Mur

175 Eisenstadt

176 Graz

177 Innsbruck

178 Klagenfurt

179 Landeck

180 Linz

181 Nenzing

182 Salzburg

183 Wien

Polen

184 Breslau

185 Bromberg

186 Danzig

187 Kattowitz

188 Krakau

189 Lodz

190 Lublin

191 Posen

192 Stettin

193 Warschau

Portugal

194 Faro

195 Lissabon

196 Porto

Schweiz

197 Basel

198 Bern

199 Andermatt

200 Chur

201 Lausanne

202 Luzern

203 Zürich

Schweden

204 Boras

205 Gävle

206 Göteborg

207 Helsingborg

208 Jönköping

209 Östersund

210 Malmö

211 Stockholm

212 Sundsvall

213 Umea

Spanien

214 Almería

215 Alicante

216 Barcelona

217 Bilbao

218 Badajoz

219 Burgos

220 Cáceres

221 Castellón

222 Granada

223 Guadalajara

224 La Coruña

225 Lérida

226 León

227 Madrid

228 Murcia

229 Oviedo

230 Palma

231 Pamplona

232 San Sebastián

233 Sevilla

234 Santander

235 Valencia

236 Valladolid

237 Vitoria

238 Zaragoza

239 La Palma

240 Teneriffa

241 Grand Canaria

242 Fuerteventura

Süd-Osteuropa

243 Athen

244 Belgrad

245 Bratislava

246 Bukarest

247 Budapest

248 Istanbul

249 Maribor

250 Prag

251 Sarajevo

252 Sofia

253 Skopje

254 Thessaloniki

255 Zagreb

34. Vereinfachte EU-Konformitätserklärung

DE

Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der Troll Comfort DuoFern der Richtlinie 2014/53/EU Funkanlagen-richtlinie) entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.rademacher.de/ce

35. Zubehör

Lichtsensor

Art.-Nr.

Kabellänge

7000 00 88 0,75 m

7000 00 89 1,5 m

7000 00 90 3 m

7000 00 91 5 m

7000 00 92 10 m

RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruk-tionsfehler, Materialfehler und Fabrikationsfehler.

Ihre gesetzlichen Gewährleistungsansprüche bleiben von dieser Garantie unberührt.

Ausgenommen von der Garantie sind:

◆Fehlerhafter Einbau oder Installation
◆Nichtbeachtung der Einbau- und Bedienungsanleitung
◆Unsachgemäße Bedienung oder Beanspruchung
- Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆Verwendung ungeeigneter Zubehörteile

◆ Schäden durch unzulässige Überspannungen (z. B. Blitzeinschlag)

◆Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen

Voraussetzung für die Garantie ist, dass das Neugerät bei einem unserer zugelassenen Fachhändler erworben wurde. Dies ist durch Vorlage einer Rechnungskopie nachzuweisen.

Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der ursprünglichen Garantiezeit ein.

RADEMACHER

Geräte-Elektronik GmbH

Buschkamp 7

46414 Rhede (Deutschland)

[e-mail]

www.rademacher.de

Service:

Hotline [phone]*

Telefax [phone]

* 30 Sekunden kostenlos, danach 14 ct/Minute aus dem dt. Festnetz bzw. max. 42 ct/Minute aus dem dt. Mobilfunknetz.
