BEDIENUNGSANLEITUNG WE SmartHome Tür- und Fenstersensor RWE
MONTAGE- UND BEDIENUNGSANLEITUNG RWE SmartHome Tür- und Fenstersensor
www.rwe-smarthome.de
INHALTSVERZEICHNIS
- Hinweise zu dieser Bedienungsanleitung ..... 4
- Benutzte Symbole 4
- Gefahrenhinweis 4
- Funktion und Lieferumfang ....5
- Allgemeine Systeminformation zu RWE SmartHome 6
- Allgemeine Hinweise zum Funkbetrieb......6
-
Montage und Inbetriebnahme 7
7.1. Montage des RWE SmartHome Tür- und Fenstersensors .... 7
7.1.1. Montage mit Klebestreifen 8
7.2. Inbetriebnahme 11
7.2.1. Batterien einlegen.... 11
7.3. Einbindung in das RWE SmartHome System und Benutzung des Gerätes 12 -
Batterien wechseln 13
- Zurücksetzen in den Auslieferungszustand...... 14
- Wartung und Reinigung 15
- Technische Daten 16
- Entsorgungshinweis 17
Gerätezuordnungstabelle 18
1. Hinweise zu dieser Bedienungsanleitung
Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie Ihren RWE SmartHome Tür- und Fenstersensor in Betrieb nehmen. Bei einer Erstinbetriebnahme lesen Sie bitte unbedingt die RWE SmartHome Online-Hilfe.
Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie bitte auch diese Bedienungsanleitung.
2. Benutzte Symbole
htung! Hier wird auf eine Gefahr hingewiesen.
Hinweis! Dieser Abschnitt enthält zusätzliche tige Informationen.
3. Gefahrenhinweis
Betreiben Sie den RWE SmartHome Tür- und Fenster- sensor nur in Innenräumen. Vermeiden Sie den Einfluss von Feuchtigkeit, Staub, sowie Sonnen- oder andere Wärmebestrahlung. Im Fehlerfall nehmen Sie bitte Kontakt mit unserem RWE SmartHome Service auf.
4. Funktion und Lieferumfang
Der RWE SmartHome Tür- und Fenstersensor liefert die Information, ob ein Fenster oder eine Tür geöffnet oder geschlossen ist. Aufgrund dieses Signals können andere RWE SmartHome Geräte und Funktionen gesteuert werden, die in das RWE SmartHome System integriert sind. Weitere Informationen entnehmen Sie bitte der RWE SmartHome Online-Hilfe.

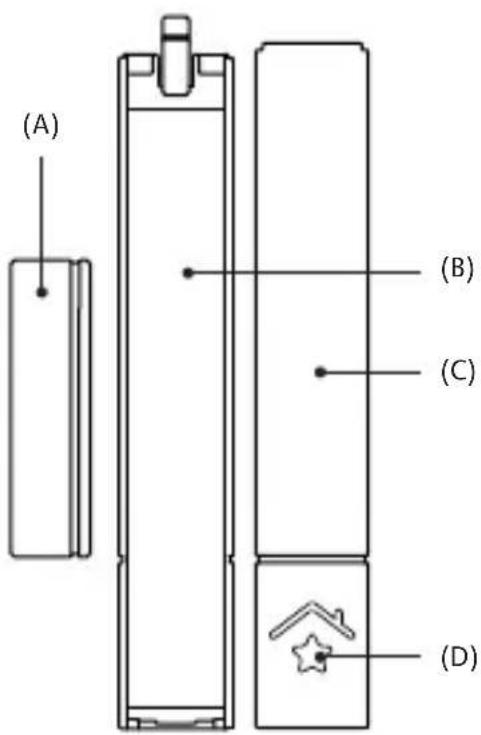

Der RWE SmartHome Tür- und Fenstersensor besteht aus folgenden Elementen:
(A) Magnet
(B) Befestigungshalterung
(C) Elektronikeinheit
(D) RWE SmartHome LED
Zubehör:
2 x Klebestreifen (doppelseitig)
2 x Micro Batterien Typ LR 03 (AAA)
5. Allgemeine Systeminformation zu RWE SmartHome
Der RWE SmartHome Tür- und Fenstersensor ist Teil des RWE SmartHome Systems und arbeitet mit einem gesicherten Funkprotokoll. Die Funktionen jedes Gerätes sind über die RWE SmartHome Software konfigurierbar. Welcher weitergehende Funktionsumfang sich daraus ergibt, und welche Zusatzfunktionen im RWE SmartHome System im Zusammenspiel mit weiteren RWE SmartHome Geräten möglich sind, entnehmen Sie bitte der RWE SmartHome Online-Hilfe.
Alle technischen Dokumente und Aktualisierungen zu RWE SmartHome finden Sie stets aktuell unter: www.rwe-smarthome.de
6. Allgemeine Hinweise zum Funkbetrieb
Es ist nicht auszuschließen, dass die Funkübertragung aufgrund von Fremdeinflüssen gestört werden kann. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte. Die Reichweite in Gebäuden kann stark von der Reichweite im Freifeld abweichen.
Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit, neben baulichen Gegebenheiten vor Ort, eine wichtige Rolle.
Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter: www.eq-3.de/rwe-smarthome
eQ-3 Entwicklung GmbH Maiburger Str. 36 26789 Leer
7. Montage und Inbetriebnahme 7.1. Montage des RWE SmartHome Tür- und Fenstersensors
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen.
Bitte notieren Sie sich vor der Montage (ab Seite 18 die im Batteriefach angebrachte Seriennummer (12-stellig unter dem Barcode) und den genauen Installationsort. Sie benötigen diese für die spätere Einbindung in das RWE SmartHome System.
Bitte lesen Sie für weitere Informationen zur Einbindung und Benutzung die RWE SmartHome Online-Hilfe.
Die Montage des RWE SmartHome Tür- und Fenstersensors erfolgt mit doppelseitigen Klebestreifen (im Lieferumfang enthalten).
7.1.1. Montage mit Klebestreifen

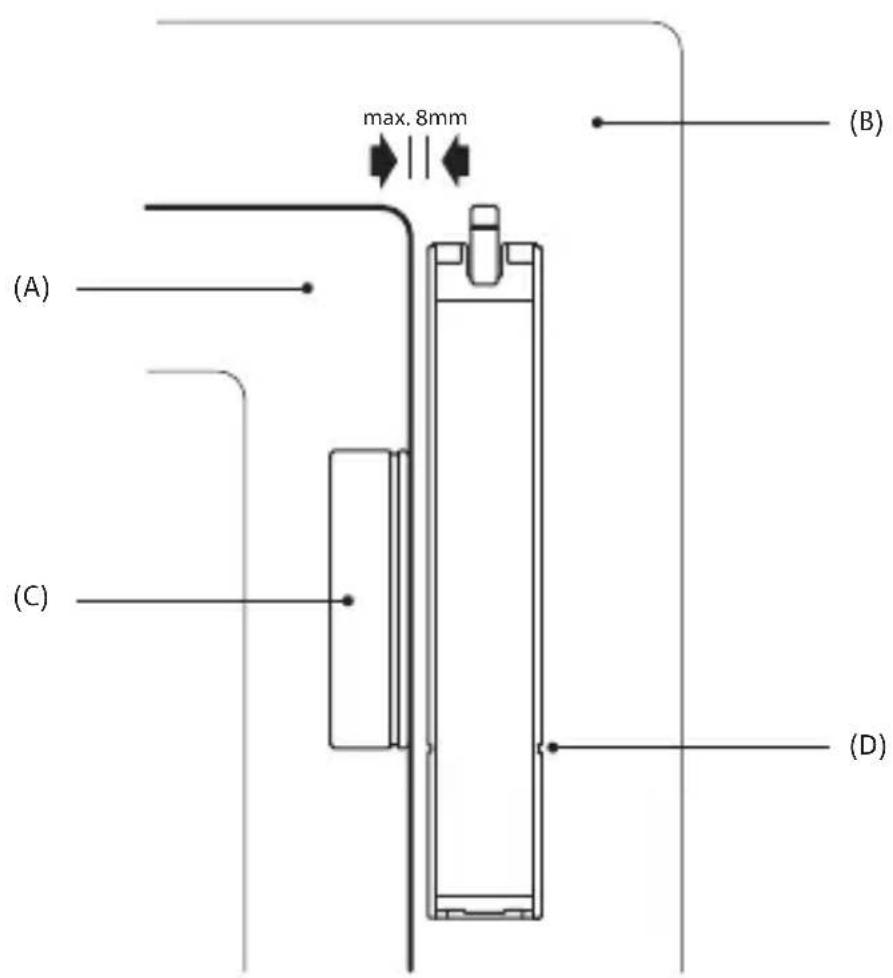

(A) beweglicher Tür-/Fensterflügel
(B) ortsfester Tür-/Fensterrahmen
(C) Magnet
(D) Designlinie der Befestigungshalterung
Wählen Sie einen geeigneten Montageort an der betreffenden Tür bzw. am Fenster. Der Magnet ist am beweglichen Tür-/ Fensterflügel (A) und die Befestigungshalterung am danebenliegenden ortsfesten Tür-/ Fensterrahmen (B) anzubringen.
Bringen Sie den Magneten mittig zur Elektronikeinheit an
mit erreichen Sie eine maximale Sensorreichweite.
Zur Montage gehen Sie wie folgt vor:
Schritt 1: Richten Sie die Unterkante des Magnetgehäuses (siehe (C) in der Abbildung auf Seite 8) an der waa-gerechten Designlinie der Befestigungshalterung (siehe (D) in der Abbildung auf Seite 8) aus.
Achten Sie darauf, dass der Abstand zwischen den beiden Elementen kleiner als 8 mm sein muss.
Markieren Sie die gewählten Positionen mit einem Bleistift.
Schritt 2: Bringen sie die doppelseitigen Klebestreifen auf die jeweilige Rückseite des Magneten und der Befestigungshalterung an. Achten Sie darauf, dass die Befestigungshalterung mit der Einrastlasche nach oben zeigt. Kleben Sie danach die beiden Elemente auf die vorgesehenen markierten Stellen.
Schritt 3: Setzen Sie die Batterien in die Elektronikeinheit ein. Bitte achten Sie dabei auf die richtige Polarität. Hinweise zum Einlegen der Batterien finden Sie unter Abschnitt 7.2.1. Batterien einlegen auf Seite 11.
Schritt 4: Schieben Sie die Elektronikeinheit auf der Befestigungshalterung soweit nach unten, bis die Einrastlasche (A) einrastet.


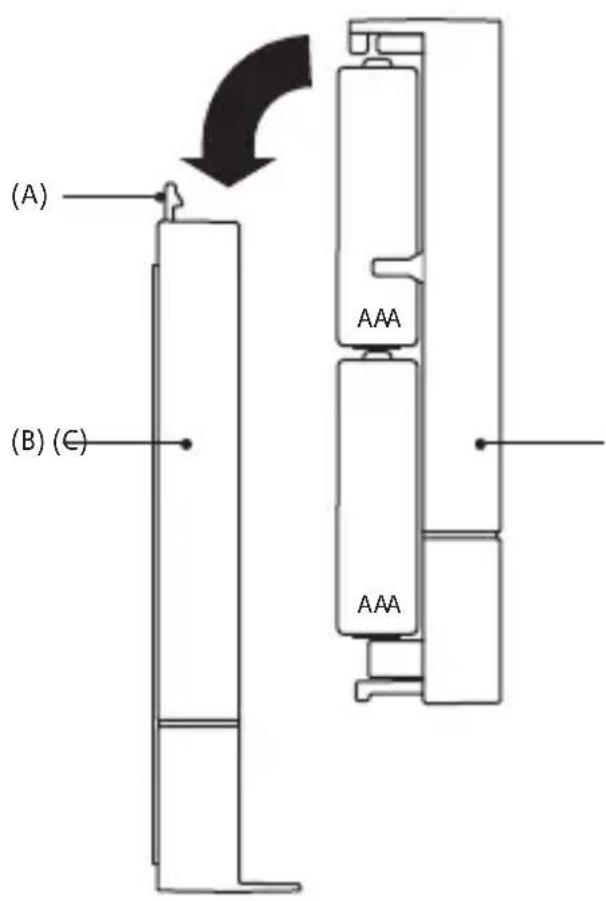

(A) (B) (€) AAA AAA(A) Einrastlasche
(B) Befestigungshalterung
(C) Elektronikeinheit
7.2. Inbetriebnahme
7.2.1. Batterien einlegen
Das Batteriefach befindet sich in der Elektronikeinheit.
Legen Sie die Batterien wie folgt ein:
Schritt 1: Nehmen Sie die Elektronikeinheit aus der Befestigungshalterung.
Schritt 2: Legen Sie die zwei mitgelieferten Micro-Batterien (Typ AAA) in das Batteriefach ein. Achten Sie dabei auf die richtige Polarität.
Schritt 3: Setzen Sie die Elektronikeinheit wieder auf die Befestigungshalterung.
Nach dem Einlegen der Batterie ist der RWE SmartHome Tür- und Fenstersensor betriebsbereit.
7.3. Einbindung in das RWE SmartHome System und Benutzung des Gerätes
Bitte beachten Sie, dass zwischen den RWE SmartHome räten und der RWE SmartHome Zentrale ein Abstand
von mindestens 1 m eingehalten werden muss.
Nach dem Einlegen der Batterie versucht der RWE SmartHome Tür- und Fenstersensor sich drei Minuten lang automatisch in das RWE SmartHome System einzubinden (SmartHome LED blinkt alle zehn Sekunden kurz). Hierzu muss sich die RWE SmartHome Zentrale im Suchmodus befinden.
Ein erfolgreiches Einbinden wird durch ein ca. 2 Sekunden langes Aufleuchten der RWE SmartHome LED signalisiert. Zusätzlich können Sie jederzeit durch Herausnehmen und erneutes Einlegen der Batterien einen Einbindungsversuch starten.
Bitte lesen Sie für weitere Informationen zur Einbindung und Konfiguration die RWE SmartHome Online-Hilfe.
8. Batterien wechseln
Reicht beim Senden die Batterieleistung nicht aus, erfolgt keine Rückmeldung ausgeführter Aktionen. Dann ist es erforderlich, die Batterien auszutauschen. Die verbrauchten Batterien sind wie im Kapitel 7.2.1. Batterien einlegen auf Seite 11 beschrieben gegen neue auszutauschen.
Bitte verwenden Sie nur neue Batterien des gleichen Typs (Micro Typ AAA)! Achten Sie beim Einlegen auf die richtige Polarität.
Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!
9. Zurücksetzen in den Auslieferungszustand
Der RWE SmartHome Tür- und Fenstersensor kann jederzeit in den Auslieferungszustand zurückgesetzt werden. Nehmen Sie dazu die Elektronikeinheit aus der Befestigungshalterung: Drücken Sie die Einrastlasche (siehe (A) in Abbildung auf Seite 10) vorsichtig nach hinten und ziehen Sie gleichzeitig die Elektronikeinheit darüber. Die Reset-Taste (D) befindet sich an der Unterseite der Elektronikeinheit.

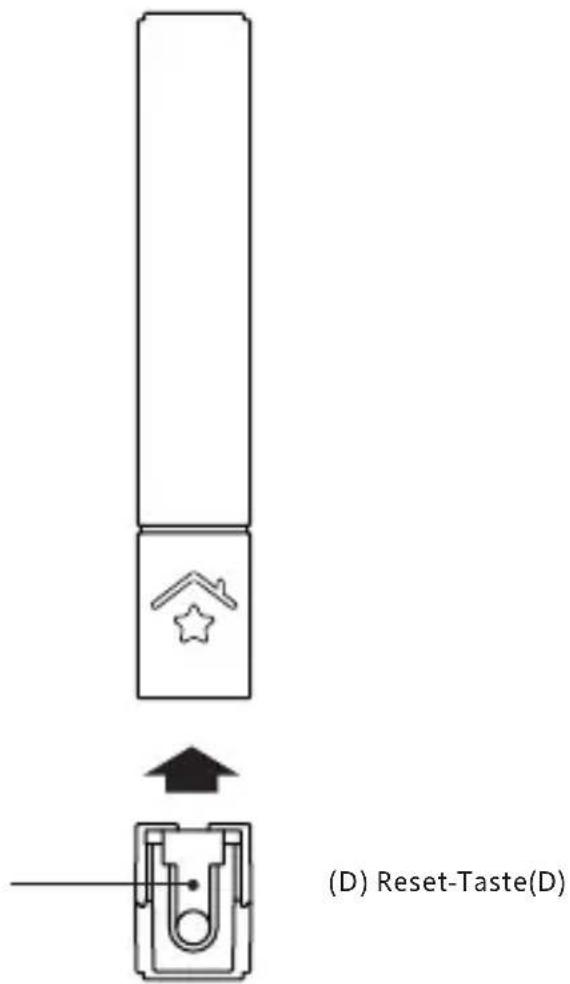

Halten Sie die Reset-Taste (D) für ca. zehn Sekunden gedrückt. Zur Bestätigung leuchtet die RWE SmartHome LED am Gerät. Wenn das Rücksetzen erfolgt ist, blinkt die RWE SmartHome LED fünfmal kurz. Nun sind alle Einstellungen in den ursprünglichen Zustand zurückgesetzt worden.
Der RWE SmartHome Tür- und Fenstersensor ist, bis auf einen eventuell erforderlichen Batteriewechsel, wartungsfrei.
Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Bitte verwenden Sie keine lösemittelhaltigen Reinigungsmittel. Das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.
11. Technische Daten
Gerätebezeichnung: WDS
Funkfrequenz: 868,3 MHz
Freifeldreichweite: ca. 100 m
Maximale Sendeleistung: 10 mW
Empfängerklasse: SRD Class2
Stromversorgung: 2 x Micro-Batterie (AAA)
Batterielebensdauer: bis zu 2 Jahre
Umgebungstemperatur: +5°C bis +35°C
Abmessungen: 17 x 117 x 32 mm (B x H x T)
Gewicht (Sensor + Magnet): 36 g (ohne Batterie)
Technische Änderungen vorbehalten.
12. Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
Gerätezuordnungstabelle
Bitte notieren Sie sich hier die im Batteriefach angebrachte Seriennummer (12-stellig unter dem Barcode) und den genauen Installationsort. Sie benötigen diese für die spätere Einbindung in das RWE SmartHome System.
| Raum Gerät Seriennummer Installationsort | |||
